Как рассчитать высоту четырехскатной крыши дома. Как рассчитать вальмовую крышу дома

• Во время строительства дома возникают вопросы, как, например, расчет материала на крышу, которые напрямую связаны с его архитектурной формой – количеством скатов, наличием мансарды и т. д. При составлении проекта конструкции все его параметры должны быть тщательно выверены, чтобы обеспечить ей надежность и безопасность.

  Четырехскатная крыша характеризуется двумя треугольными скатами (вальмами) с торцевых сторон. Ее классифицируют в основном как вальмовую, либо как шатровую. Вальмовая состоит из двух треугольников и двух трапеций (боковые скаты – равнобедренные треугольники, а фронтальные – правильные трапеции). Если ее скаты не достигают карниза в нижней точке, то ее называют полувальмовой. Коробка здания в этом случае имеет форму прямоугольника. Если же она представлена в виде квадрата, выполняют шатровую крышу, четыре треугольных ската которой сходятся в единой вершине.

  Как рассчитать четырехскатную крышу: размеры основания, уклона

  Зная линейные размеры основания и угол наклона ее скатов, можно выполнить расчет четырехскатной крыши. Как правило, его проводят по следующему принципу: скаты делят на несколько элементов, каждый из которых рассчитывается отдельно, после чего полученные результаты суммируют. Таким образом можно подсчитать общую площадь четырехскатной крыши.
  Несущая конструкция четырехскатной крыши имеет сложный каркас. Входящие в нее центральные стропила создают лишнюю нагрузку. Помимо этого, стропила должны выдерживать нагрузку покрытия кровли, а также снеговую и ветровую. Поэтому требуется дополнительно рассчитать параметры четырехскатной конструкции, например, вес кровельных и отделочных материалов, климатические особенности региона.

  Очевидно, что любая неточность в подсчетах может иметь серьезные последствия, поэтому их проводят с большой аккуратностью и с учетом всех возможных вариантов.

  При этом должны быть учтены также следующие показатели:

  Грамотный расчет четырехскатной крыши требует учета данных метеорологических служб местности проживания. Для точного определения необходимой высоты кровли и углов наклона всех четырех скатов, необходимы следующие данные: показатели

  • силы и скорости ветра в районе строящегося дома;
  • интенсивности осадков;
  • используемого кровельного материала.

  Проектирование и расчеты: делаем проект с помощью чертежа

  Прежде чем начать работы по обустройству крыши, ее необходимо спроектировать, рассчитать и выполнить чертеж будущей четырехскатной конструкции.

  Уклон наклона скатов в зависимости от предназначения чердака, атмосферных нагрузок и типа материала для кровли колеблется в пределах 5º–60º.

  В регионах с частыми сильными ветрами или с малым количеством осадков наклон скатов – небольшой, а в местностях со значительными снеговыми нагрузками и частыми дождями – существенно больше, 48–60º.

  В свою очередь, на основе угла наклона выбирают материал для кровли:

  • 5º–18º – рулонное покрытие,
  • 14º–60º – кровельный металл, асбестоцементные листы;
  • 30º–60º – черепичная.

  Высота конька четырехскатной крыши при данном уклоне скатов рассчитывается по тригонометрическим формулам для прямоугольных треугольников.

  Проект дома с четырехскатной крышей начинают с расчета стропил. Их сечение зависит от угла наклона скатов и суммарного значения ожидаемых общих нагрузок: веса конструкции стропил, кровельного пирога, снеговых и ветровых нагрузок. Минимальный запас прочности стропил должен составлять 1.4.

  С помощью вычислений определяют также:

  • шаг стропил и их несущая способность,
  • какие использовать стропила – наслонные или висячие,
  • необходимость дополнительных элементов: раскосов, способствующих уменьшению нагрузки на стропила, или затяжек, предохраняющих конструкцию от расшатывания,
  • необходимость в наращивании длины стропил или сдваивании балки для их усиления и т. д.

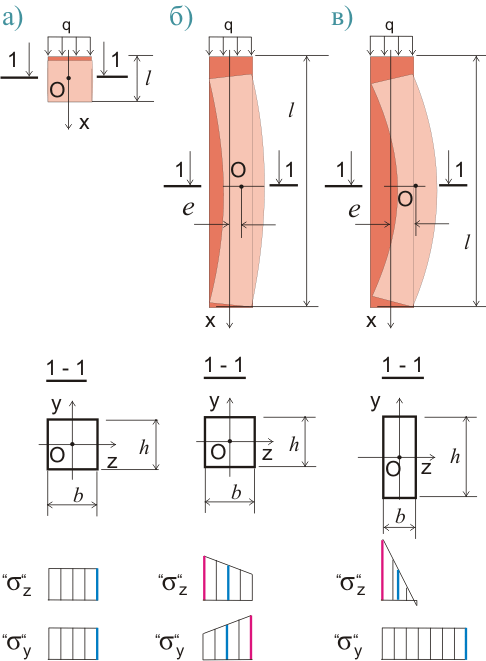

  При проектировании стропильную систему рассчитывают:

  • на прочность – стропила не должны сломаться;
  • на степень деформации при определенных параметрах, например, прогиб стропил для мансардных кровель не должен превышать 0, 4% их длины.

  Особенности расчета нагрузки на стропильную систему

  Стропильная система находится под воздействием постоянных и временных нагрузок.
  К первым причисляют массу кровли, обрешетки и контробрешетки , прогонов и самих стропил, а ко вторым – ветровые, снеговые и полезные – это нагрузка от потолков, водогрейных баков, вентиляционных камер и прочего, подвешенных к фермам.

  Параметр расчета снеговых нагрузок для средних широт страны по стандарту составляет 180 кг/м² на горизонтальную проекцию кровли. Накопившись, снеговой мешок может увеличить это значение до 400–450 кг/м². Для этих же регионов расчетный параметр для ветровых нагрузок – 35 кг/м².

  При наклоне скатов более 60° не учитывается снеговая нагрузка, а при наклоне менее 30° – не учитывается ветровая. Параметры этих нагрузок могут быть скорректированы за счет имеющихся поправочных коэффициентов, в которых учтены местные климатические условия. Общую массу кровли вычисляют, исходя из площади сооружения и используемых материалов.

Первое, что следует сделать перед началом строительства крыши – произвести точные расчеты. Необходимо подробное описание всех соединений и узлов, точный чертеж всей стропильной системы и утверждение этого всего опытным человеком.

Звучит сложно, хотя на деле все проще – не сложнее детского конструктора, важно только все сделать правильно. И, если ищите, как сделать расчет стропильной системы вальмовой крыши, вы найдете здесь всю необходимую информацию!

Итак, так что же собой представляет стропильная система вальмовой крыши? Это четырехскатная конструкция, т.е. таковая, какая имеет четыре плоскости. Такая крыша куда сложнее двускатной, зато прочнее и надежнее в эксплуатации. Да и вид у нее во всем мире признан как один из самых удачных и эстетичных.

Вот главные преимущества такой конструкции:

• Благодаря наличию треугольных торцевых скатов в вальмовой крыше можно устанавливать обычные мансардные окна.
• Ввиду отсутствия острого выступа у вальмовой крыши более высокая стойкость к разным атмосферным явлениям.
• Вальмовая крыша считается экономичной – благодаря тому, что у нее нет фронтонов.
• Временные деформации такой крыши сведены к нулю – все благодаря ее особой конструкции.
• Утепление такой крыши значительно проще, чем двускатной (нет все тех же проблемных фронтонов).
• Большая стойкость к ветровым нагрузкам местности – благодаря низким углам наклона.
• Возможность легче и проще переоборудовать чердачное помещение в удобную мансарду. А это уже ценное увеличение жилой площади дома.

Из недостатков выделим основной: стропильная система вальмовой крыши сложнее, чем у обычной, а потому монтаж ее вам обойдется дороже, хотя вы и сэкономите на кирпичной кладке.

Виды конструкции вальмовой крыши

Итак, давайте разберемся, каких типов и подтипов сегодня строят вальмовые крыши:

• Вальмовая. Это традиционная четырехскатная крыша с треугольными скатами со всех торцевых сторон.
• Крыша, у которой вальма не доходит до карниза, называется полувальмовой.
• Шатровой называют вальмовую крышу, у которой одинаковые треугольники соединены вместе одной верхней точкой. К слово, когда-то на Руси поголовно строили именно такие крыши.
• Крестообразная вальмовая крыша – более редкий вид ввиду дороговизной исполнения и высокой трудоемкостью работ. Обычно ее строят на домах со сложной планировкой или отдельно только над входными дверьми.

Разобраться подробнее вам поможет наша схема:

Как мы уже говорили, если вальма не доходит до карниза, кровля называется полувальмовой. Как раз в этих местах ставят слуховые окна, чем полностью решается проблема необходимости в наклонных мансардных окнах. Но по сложности и по стоимости сооружения полувальмовая крыша выше других.

Самый простой пример вальмовой крыши (вполне эстетичный, заметим), это крыша треугольной формы. Все скаты здесь имеют одинаковый размер, и все углы равнозначны. Если вам подходит такая высота и конструкция, тогда отдайте предпочтение именно этому варианту – вы избежите множества подводных камней и нюансов!

Единственный момент: вальмовая крыша в ее классическом варианте плоха тем, что у нее нет вертикальных плоскостей и мансардные или чердачные окна приходится располагать на наклонных стенах. В итоге такие элементы становятся самыми незащищенными в плане протечек во время дождя.

Архитектура вальмовой крыши в деталях

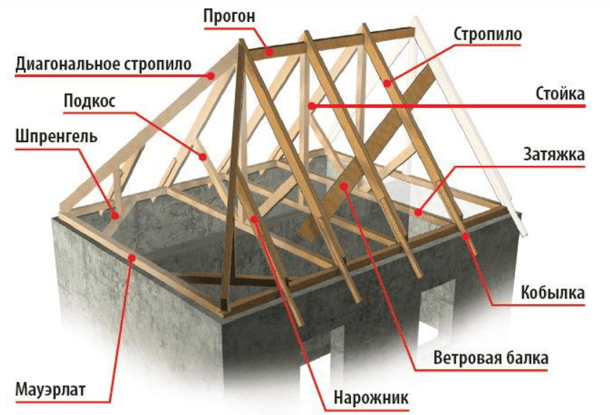

Для устройства конкретно вальмовой крыши опытные строители рекомендуют брать прямоугольные брусья из хвойных пород, а устойчивость всей системы подкреплять дополнительными стальными элементами. Ведь кроме самих стропил, вам в любом случае понадобятся такие строительные элементы:

• Мауэрлат – это нижняя опора для стропил.
• Прогон – это балка, которую нужно расположить параллельно мауэрлату в качестве еще одной дополнительной опоры.
• Стойки и подкосы – это опорные элементы для конструкции с так называемой многопролетностью.
• Ригели – специальные элементы, которые помогают справиться с распорами (частое явление при неправильном монтаже).
• Шпренгель – еще одни дополнительный элемент стропильной опоры.
• Лежень – специальная опора для стоек и подкосов.

Итак, строительный материал закуплен? Теперь сложите все детали в штабель или дополнительно подсушите. Главное – продумайте защиту от дождя.

Как избежать ошибок при расчете?

А теперь давайте избежим самой первой и самой досадной ошибки проектирования вальмовой крыши – отсутствия замеров самого дома. Проблема в том, что даже обученные мастера умудряются начинать работу с составления плана и чертежа крыши, но никак не работают с основой – стенами. А ведь только на первый взгляд кажется, что стены идеально ровные, все параллельно друг другу и тому подобное, а на деле далек от идеала даже совершенно новый дом. И потом, уже только в процессе строительства обнаруживаются определенные погрешности, которые мешают правильно установить первые опоры.

Поэтому первым делом, перед тем, как провести какие-либо расчеты по вальмовой крыше, вооружаемся линейкой и уровнем. Проверяем высотные отметки, параллельности стен, диагонали (правильность прямоугольных стен) и составляем обмерный план дома. Скажем, вы будете удивлены некоторым неточностям. И теперь решаем, как что будем исправлять:

• Незначительную погрешность в параллельности исправляем мауэрлатом.
• Незначительную разницу высот разных стен исправляем прокладками.
• Значительные разницы исправляем дополнительными элементами стропильной системы, которые обязательно вносим в расчеты.

Кроме того, мы рекомендуем вам делать не простой двумерный чертеж крыши, а создать объемную модель, которая даст вам четкое представление о вашей вальмовой крыше. С первого взгляда вы сможете понять, нравится вам то, что получится, или нет. Переделывать что-то довольно сложно. А помогут вам в этом современные компьютерные программы, какие достаточно много.

Если же вы ищите готовый чертеж крыши, который подходит под нужные параметры, не берите слишком подробные чертежи с латинской аббревиатурой и формулами: они нужны только тому мастеру, который сможет их читать. А чтобы вы имели представление, что конкретно вас ожидает, предлагаем вам простой мастер-класс по строительству вальмовой крыше, где хорошо видны все элементы:

Какие данные необходимы для строительства?

Вот какие параметры будущей крыши вы должны знать до того, как начнете ее строить:

1. Угол наклона крыши, с каждой стороны вальмовых скатов.
2. Угол наклона крыши с боковых сторон.
3. Точную площадь всей поверхности крыши
4. Вес будущей кровли и точную нагрузку кровельного материала на стропильную систему крыши.
5. Длину диагональных стропил.
6. Сечение стропил с учетом районных ветровых и снеговых нагрузок, шага стропил и веса кровельного материала.
7. Необходимый объем всех стропил в кубометрах.

Площадь всей поверхности вам нужно будет знать, чтобы закупить необходимое количество кровельного материала и заранее рассчитать его будущий вес:

Далее – стропила. На вальмовых крышах стропила ставят направленные к углам стен – к внутренним и к внешним, и называются накосными или диагональными. Вторые длиннее обычных стропил, и на них опираются укороченные – нарожники. В итоге такие стропила несут нагрузку уже в 1,5 раза больше обычных.

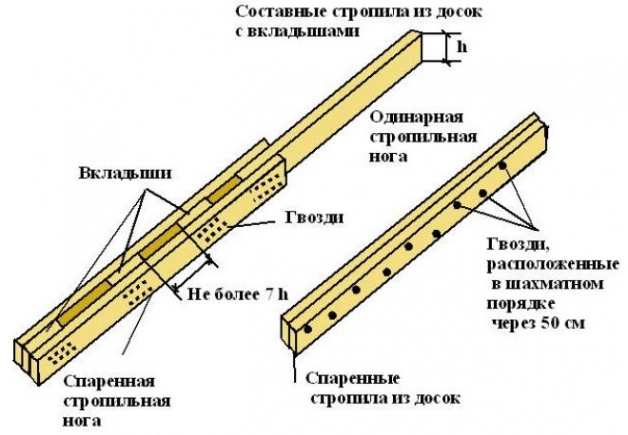

Длина диагональных стропил больше стандартной длины, поэтому их делают спаренными. Их преимущество в том, что удвоенное сечение рассчитано на увеличенную нагрузку и в итоге представляет собой цельную, не разрезанную доску. В результате конструктивные решения такой крыши получаются довольно простыми. А чтобы обеспечить многопролетность вальмовой крыши, под накосную ногу необходимо будет ставить одну-две опоры.

Если вы уже закупили леса на строительство крыши, тогда рассчитывайте шаг стропил исходя из сечения готовых досок. Если еще не закупили – ищите сейчас, перед составлением проекта. Ведь нередка ситуация, когда проект готов, а хорошую древесину получается раздобыть совсем не тех параметров, которые планировались.

Предлагаем вашему вниманию специальный бесплатный .

Что нужно учитывать при расчете?

Проект четырехскатной крыши – один из самых сложных. Здесь крайне важно не ошибиться в расчетах, ведь вальмовая крыша представляет собой большое количество самых разных элементов, и у каждого их них – важная функция.

Итак, уклон вальмовой крыши обычно варьируется от 5 до 60°. Исходя из этого и выбирают кровельный материал: рулонные покрытия для небольших уклонов и черепица для крутых плоскостей. Но рассчитывайте сразу, что чем больше будет угол наклона такой крыши, тем больше у вас в итоге уйдет кровельного материала. А чем меньше угол – тем прочнее придется строить каркас, ведь на него теперь будет идти немалая нагрузка.

Для окончательного решения вам придется учесть все эти факторы:

• Общий вес планируемого кровельного материала.
• Дополнительный вес гидроизоляции и утеплителей.
• Местные особенности климата (узнайте у соседей).
• Тип стропил и наличие дополнительных элементов для поддержания прочности крыши.
• Все устройства и оборудования, которые вы собираетесь водрузить на крышу.

Учитывать ветровую и снеговую нагрузку важно для того, чтобы вашу крышу не проломили тонны снега и не сорвал лихой ветер, а погодные условия уже конкретной местности укажут на то, какие возможны деформации стропильной системы с годами (например, сырость, морской воздух и т.п.).

Заметим, что с ветровой нагрузкой у вальмовой крыши проблем обычно нет, а вот со снеговой – почти всегда. Причина в том, что у вальмовой крыши все плоскости наклонные. Плохо для ветра, но хорошо для снега.

Определились с проектом? Сделали все необходимые расчеты? Тогда приступайте!

Объемная и архитектурно выраженная вальмовая кровля неспроста становится день от дня популярнее. Даже самые простоватые проекты преображаются, если выбрать именно этот вид крыши. Но нужно быть готовым к определенным сложностям, ведь у такой структуры немало особенностей!

Ведь неспроста среди строителей существует убеждение, что в процессе такой крыши идет серьезный перерасчет кровельного материала и древесины для стропил.

На самом деле, чтобы этого не произошло, мы научим вас производить точный расчет вальмовой крыши и запасаться кровельным материалом так, чтобы излишек потом осталось немного.

Издавна самой распространенной формой крыши на Руси была двухскатная с фронтонами, украшенная резьбой. И только со временем появилась трехскатная, с одним фронтоном, и тростником или камышом в качестве покрытия.

И вот, наконец, в конце XIX века стали появляться классические четырехскатные кровли из соломы и очерета. Хотя привычной для российского народа они так и не стали, и особо распространены не были.

В основе современной – сложная конструкция из балок и стропил. В отличие от двухскатной крыши здесь есть не только скаты, но и хребты – пересечение скатов по горизонтали.

В процессе проектирования вальмовой крыши самая главная задача это правильно распределить нагрузку с расчетом веса кровли и площади, и при этом рассчитать все углы наклона каркаса. Здесь нужно будет взять во внимание шаг стропил, используемые материалы и качество древесины.

Конструкция вальмовой крыши состоит из двух противоположных треугольных и трапециевидных скатов.

Отличается тем, что треугольные скаты не крепятся к карнизу, а образуют собой ломанную линию с фронтоном. Такие крыши называются голандскими или датскими. И полувальмовая крыша куда сложнее по своему устройству, чем классическая четырехскатная.

Шатровые крыши устанавливают тогда, когда стены дома представляют собой форму квадрата. Такую крышу рассчитать проще всего, ведь все скаты здесь представляют собой одинаковые равнобедренные треугольники.

А вот одним из самых сложных и смелых архитектурных решений считается соединение сразу нескольких вальмовых крыш в одну систему, Г-образную или Т-образную. Их расчет намного сложнее, чем у обычных крыш, и здесь наверняка понадобится помощь специалиста.

Зато такие крыши идеально подходят для устройства комфортных жилых мансард и других разных помещений, для которых обычно нужны пристройки. Чем плохи последние? Дело в том, что любая пристройка создает дополнительную нагрузку на основной фундамент, и как он себя поведет в процессе эксплуатации – неизвестно.

Особенно, если в процессе его строительства были допущены ошибки, о которых мало кто подозревает. А в этом случае капитальные стены дома продолжаются на веранде или кухне, а вся крыша составляет одну целостную конструкцию. Хороша в плане архитектуры также угловая крыша Г-формы.

Варианты внутренних четырехскатных конструкций

Давайте внимательно рассмотрим, каких типов бывает вальмовая конструкция стропил и чем существенно они отличаются друг от друга. Классическая вальмовая крыша выглядит таким образом:

Так собирают вальмовые скаты из накосных стропил:

Накосные стропила разрешено обрезать на одну высоту, и тогда вся конструкция получается намного прочнее:

Устройство датской полувальмовой крыши выглядит уже так:

И, наконец, самые сложные в исполнении вальмовые крыши также нуждаются в точном расчете:

Кстати, когда речь идет о небольшой беседке, здесь вы можете рискнуть и воплотить в жизнь даже такой необычный проект с красивыми стропилами:

Расчет уклона с учетом всех нагрузок

Уклон вальмовой кровли делают в диапазоне от 5 до 60°. Действительно, здесь практикуется такой низкий уклон, и крыша выглядит почти плоской. А сам выбор угла больше зависит от применяемого кровельного материала и эксплуатационных характеристик, как сила ветра, шапка снега и др.

Как только вы определились с формой , нужно рассчитать ее прочность. А именно, насколько она окажется надежной в плане снеговых и ветровых нагрузок.

Про ветер, конечно, здесь можно переживать меньше всего, ведь вальмовая кровля наиболее защищена от подъемной силы – все благодаря тому, что все скаты у нее находятся под наклоном, и нет фронтонов.

А вот давление снега учитывать нужно, тем более, если дом построен в средней и северной полосе России. Обычно, когда речь идет о двухскатной крыше, то нередко приходится выбирать: делать ее более пологой, чтобы не сорвал ветер в бурю, или более острой, чтобы многотонная шапка снега спадала сама?

В случае с четырехскатной кровле можно смело повышать угол наклона скатов, если, конечно, вас не смутит увеличенная стоимость древесины для стропил и кровельного покрытия.

Чем выше наклон ската, тем вероятнее, что снег попросту сползет под своим весом. А на крыше с наклоном от 60° он вообще не остается. Это тот самый случай, когда коэффициент µ равен нулю. Для сравнения: при угле наклона в 40° он будет равен 0,66, при 45° – 0,5 и при 50° – 0,33.

Для мягких покрытий уклон может быть низким, так, для двух слоев нужны 15 градусов, а для трех допустимы 2-5°.

Также каждый вид кровельного материала требует свой уклон:

• Мягкая черепица и ей подобные кладут на кровлю от 11°.
• Для натуральной черепицы угол наклона не может быть меньше 25°, иначе в подкровельное пространство станет попадать вода.
• Для шифера выбор вообще невелик – от 25 до 30°.

Кроме того, важно учитывать также снеговую нагрузку. Так, если в вашей местности снегопады внушительные, можно сразу забыть о малом уклоне. Т.к. снежная шапка, особенно слежавшаяся, способна весить только на одной крыше несколько тонн!

В таком случае можно обустраивать только крутой скат, и чем тот будет круче, тем больше материала для него понадобится. Кроме того, учитывайте и увеличенный нахлест материала на крыше сложной формы.

Измерение и вычисление сечения стропил

Так, если та не превышает 60 м 2 , то нужны желоба диаметром 125 мм, а если больше, чем 60 м 2 , тогда диаметр увеличивают до 150 мм. Количество самих же труба нужно рассчитывать из того факта, что на каждые 10 метров идет одна труба.

• Шаг 1. Возьмите обычную рейку и найдите горизонтальную проекцию у промежуточной стропильной ноги.
• Шаг 2. Теперь в таблице найдите ваш получившийся коэффициент уклона и умножьте его на представленный в ней коэффициент.
• Шаг 3. Измерьте длину стропила от крепления нижней части стропила до конькового прогона.

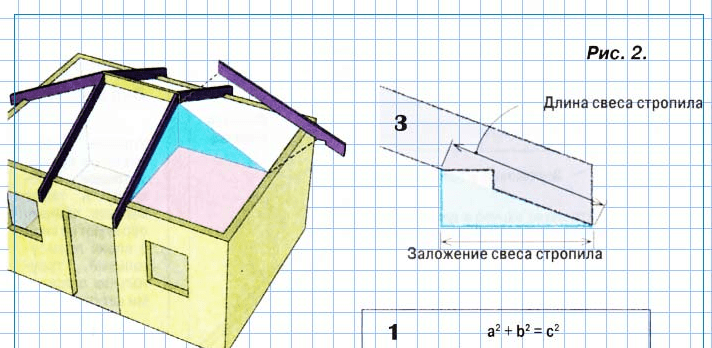

• Шаг 4. Далее находим длину свеса стропил или вычисляем ее при помощи теоремы Пифагора.
• Шаг 5. Вычисляем длину угловых стропил.

Чтобы найти длину центрального стропила, на торце периметра дома нужно отметить центр, а на середине толщины конькового бруса точку а.

От этой точки нужно поставить отметку на линии проекции в горизонтали от центрального стропила до вертикальной стойки – это будет точка b. Теперь от точки – b нужно отмерить расстояние до торца конька, и получается точка с.

В итоге вы будете знать расстояние ab и bc, и остается найти длину центрального стропила ас. Формула, которая поможет вам вычислить это расстояние, выглядит так: а 2 +b 2 =с 2 . Чтобы получить более точное значение, воспользуйтесь коэффициентами пропорций.

По той же схеме вычисляют длину диагональных ребер и угловых стропил, и умножают полученное значение на коэффициент, который будет максимально близок к коэффициенту значению замеров.

Во время монтажа также производят свои замеры. Сначала на верхних торцевых частях мауэрлата по самому центру отмечают осевую линию, а по центру осевого бруса – линию центрального стропила.

Далее с шагом 60 см ставят отметки для промежуточных стропил на основании торца. После этого рассчитывается длина стропил от угла до центра торца. С противоположной стороны крыши парные стропила должны иметь такую же длину.

В этом вам поможет такая формула:

Крестообразные крыши сначала рассчитывают так же, как и обычные двускатные. Все зависит от того, какой формы скаты – треугольной или трапециевидной.

Сегодня бытует мнение, что достаточно сложно точно рассчитать кровельный материал для вальмовой крыши, ведь она имеет сложную форму и покрытие придется обрезать.

Но на самом дел все эти моменты можно просчитать, и мы сейчас расскажем, как именно. Вот приблизительная схема того, как укладывают кровельный материал на вальмовую крышу:

Итак, в первую очередь запланируйте 25 мм допуска на свес кровельного покрытия в карнизный желоб, причем это допуск может быть увеличен, если крыша имеет значительный уклон и или используются некоторые из систем водостока.

Также нужно запастись достаточным количеством реек для обрешетки: на каждый квадратный метр нужно 3 метра реек. Конечно, подрезать тут будет что:

Онлайн-калькулятор для расчета

Для упрощения выполнения расчетов мы спроектировали онлайн-калькулятор. Чтобы воспользоваться им, пожалуйста перейдите на . Там вы найдете все пояснения и сможете сэкономить время на проектировании.

Онлайн-калькулятор вальмовой крыши поможет вам рассчитать количество материалов, необходимых для строительства крыши данного типа при заданных размерах. Также здесь вы сможете рассчитать необходимый объем изоляционного материала и обрешётки. Введя исходные данные, вы сможете узнать допустимую максимальную нагрузку и соответствующие ей размеры сечений стропил.

Все расчеты выполняются в соответствии со СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009.

Конструкция вальмовой крыши включает четыре ската и четыре диагональных стропила между ними (так называемые рёбра). Эта конструкция получила название от треугольной формы торцов крыши (вальм). От обычной двускатной крыши вальмовая отличается более сложной конструкцией.

Существует также полувальмовая конструкция крыши. В ней скаты не доходят до карниза и имеют меньшую длину.

Использовать для возведения вальмовой крыши можно практически все современные кровельные материалы. При их выборе руководствоваться стоит эксплуатационными характеристиками, климатом вашей местности и вашими эстетическими предпочтениями.

Заполняя поля калькулятора, вы можете свериться с дополнительной информацией, появляющейся при наведении на иконку вопроса.

Внизу этой страницы вы можете оставить свой отзыв, задать вопрос разработчикам или предложить идею по улучшению калькулятора.

Разъяснение результатов расчетов

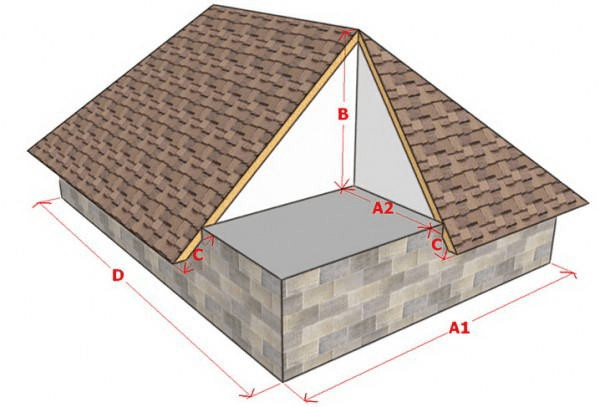

Угол наклона крыши

Под этим углом расположены боковые и вальмовые стропила крыши. Их углы равны, так как рассматривается вариант строительства классической (симметричной) вальмовой крыши. Калькулятор проинформирует, соответствует ли угол нормам по выбранному вами кровельному материалу.

Высота подъема

Расстояние от конька крыши до основания крыши.

Длина конькового бруса

Длина конька крыши, расположенного между вальмовыми скатами.

Площадь поверхности крыши

Суммарная площадь кровли (включая свесы обозначенной длины). Это значение используется для расчета необходимого количества кровельных и изоляционных материалов.

Примерный вес кровельного материала

Предположительный вес кровельного материала, требуемого для отделки всей площади крыши.

Количество рулонов изоляционного материала с нахлестом

Требуемое количество рулонов изоляционного материала, размером 15х1 метров для покрытия крыши. 10% нахлест учтен.

Нагрузка на стропильную систему

Максимальная нагрузка, приходящаяся на стропильную систему. В расчетах учитывается общая масса кровельной системы, особенности конструкции крыши, а также снеговые и ветровые нагрузки выбранного вами региона.

Длина боковых стропил

Длина боковой стропильной ноги, включая свес. Длина вальмовой стропильной ноги будет такой же, если свесы будут равны.

Длина диагональных (накосных) стропил

Длина диагонального стропила, являющегося ребром между боковым и вальмовым скатом. Всего потребуется четыре диагональных стропила.

Количество боковых и вальмовых стропил

Суммарное число стропил, нужных для обустройства стропильной системы крыши, за исключением четырёх диагональных (угловых) стропил.

Минимальное сечение стропил, Вес и Объем бруса для стропил

В таблицах представлены рекомендуемые размеры сечений стропил (по ГОСТ 24454-80 Пиломатериалы хвойных пород). В расчетах участвует кровельный материал, площадь крыши, ее конструкция, а также учитываются оказываемые нагрузки. В соседних столбцах отображается общий вес и объем стропил, необходимых для строительства всей крыши.

Количество рядов обрешетки

Число рядов обрешётки, необходимых для строительства заданной крыши.

Равномерное расстояние между досками обрешетки

Для равномерного расположения обрешетки следует использовать указанное здесь значение.

Количество досок обрешетки

Здесь указано общее количество досок, необходимых для обрешетки. При расчетах используется стандартная 6-метровая длина доски.

Объем и вес досок обрешетки

Стоимость затрат на обрешетку легко посчитать, зная их объем в кубических метрах. Здесь указан общий объем и вес обрешетки для всей крыши.

Строительство вальмовой конструкции крыши с четырьмя скатами считается одним из наиболее сложных вариантов возведения и обустройства из-за наличия в каркасе многочисленных достаточно непростых узлов сопряжения. До того момента, как начнется строительство стропильной системы, необходимо сделать общий расчет с чертежом, и только после этого станет ясной ситуация, насколько массивной и тяжелой получится конструкция стропил.

Из чего состоит расчет четырехскатной крыши

В любой конструкции четырехскатной кровли, от самой простой, шатровой, до сложной вальмовой крыши ломаного типа, расчет выполняется по одной и той же схеме:

• Выполняется эскизное проектирование вальмовой крыши своими руками согласно замыслу постройки и проектному заданию;
• Разрабатывается основной чертеж вальмовой крыши;
• Выполняется расчет вальмовой крыши, наиболее нагруженных частей каркаса четырехскатной вальмовой кровли;
• Уточняют размеры основных деталей стропильной системы, выполняют деталировочные чертежи отдельных узлов.

К сведению! Только после выполнения расчетов и деталировки можно составлять смету и считать стоимость постройки красивой четырехскатной вальмовой крыши.

В данном случае приведена методика ручного расчета деревянного каркаса и стропильной системы кровли. Способ и основные этапы расчета не представляют особой сложности, выполнить проектирование и разобраться в расчетах вполне по силам даже школьникам. Если человек владеет методикой расчета, то у него есть четкое понимание того, как работает стропильная, коньковая и опорная балка, где находятся наиболее слабые звенья четырехскатной крыши.

Для определения размеров можно воспользоваться любой онлайновой программой или системой автоматизированного проектирования, но иногда оценку прочности и устойчивости приходится делать, что называется, «на ходу».

Устройство вальмовой крыши

Конструктивно классическая четырехскатная вальмовая крыша состоит из двух основных скатов и двух боковых вальм. Для расчета длин и сечений бруса необходимо составить максимально точный эскиз, или лучше — . Используя схемы с различным исполнением углов наклона и высоты крыши, можно прорисовать и просчитать различные варианты компоновки кровли, и главное - определить геометрические размеры наиболее нагруженных деталей каркаса.

Основными элементами конструкции четырехскатной крыши являются:

1. Рядовые стропильные балки, формирующие два основных ската. Стропила точно такие же по форме и исполнению, как в обычной двухскатной крыше. Скаты имеют форму равнобедренной трапеции;
2. Вальмовые угловые, называемые еще накосными или диагональными стропилами, располагаются в углах каркаса крыши и формируют так называемые вальмовые скаты в виде симметричных равнобедренных треугольников;
3. Нарожные стропила, из которых формируется плоскость вальмовых скатов;
4. Вертикальные стойки, на которые опираются коньковая балка и все четыре ската.

Кроме того, в конструкции применяется большое количество вспомогательных элементов, призванных увеличить жесткость всего четырехскатного каркаса. Это всевозможные подкосы, распорки, шпренгели, устанавливаемые в качестве опорных элементов стропил, фото.

Самые длинные стропила называются угловыми, наиболее короткие - нарожными.

Расчет параметров каркаса крыши

По условиям задачи необходимо будет, пользуясь чертежами, выполнить оценочный расчет наиболее нагруженных элементов стропильной системы - вертикальной опорной стойки и стропильной балки четырехскатной вальмовой крыши. Кроме того, нужно выполнить расчет их размеров и положение линий запила под опорные поверхности на мауэрлате и коньковом прогоне.

Обычно используются схемы с одинарным коньковым прогоном, как на чертеже, но если подкрышное пространство планируют использовать в качестве чердака или мансардного помещения, в этом случае четырехскатную крышу строят по двухпрогонной схеме. Такой вариант значительно дороже, но позволяет получить более устойчивую и жесткую вальмовую конструкцию в случае постройки кровли с большой поверхностью ската.

Оба варианта четырехскатной крыши используют наслонные стропила с фиксацией стропильных балок на мауэрлате и опорой на коньковом прогоне. Расчет обоих вальмовых крыш выполняется по одной и той же методике.

Для выполнения расчета нам потребуется:

• Определить нагрузки, действующие на каркас вальмовой крыши;
• Проверить на прочность и устойчивость вертикальную опорную стойку;
• Рассчитать прогиб и прочность рядовой и диагональной стропильной балки.

Для выполнения расчета используется упрощенная схема четырехскатной вальмовой крыши, приведенная ниже.

Все элементы каркаса четырехскатной вальмовой крыши условно можно разделить на две группы — балки, в том числе и стойки. Первые работают в условиях прогиба или под действием изгибающего момента. Вторая группа силовых элементов относится к более простым случаям, они работают в условиях линейного сжатия или растяжения. В этом случае расчет несущей способности сжатой стойки определяют из условий статической устойчивости под сжимающей нагрузкой.

Методика расчета устойчивости и прочности вертикальных опор и подкосов

На первом этапе нужно определить прочность вертикальной стойки, исходя из известной величины вертикальной нагрузки. Силу давления на вертикальные стойки вычисляют, как сумму трех составляющих — массы крыши с кровельным покрытием и веса от максимального снегового покрова. Так как скаты расположены под углом, то итоговое вертикальное давление, воспринимаемое крышей, можно грубо принять, как половину веса деревянных конструкций четырехскатной конструкции и массы снега, посчитанной, исходя из площади кровельного покрытия, перемноженной на максимальный вес 1 м 2 снежного покрова кровли для данного региона.

Прочность вертикальной опоры определяют из следующего соотношения:

σ = Р/S ≤ M с , где М с - удельная прочность на сжатие конкретной породы древесины, Р — вертикальная нагрузка под действием веса четырехскатного каркаса и массы снега, в килограммах, S - суммарная площадь поперечного сечения всех вертикальных опор в данной конструкции. Полученная от деления величина не должна быть больше М с, справочного значения, которое можно взять из справочника или СНиПа №II-25-80 . Например, стойка из сухой сосны, сечением в 120 см 2 , выдерживает огромную вертикальную нагрузку почти в 16 тонн, поэтому расчет на прочность не имеет определяющего значения.

Почти всегда расчеты вертикальных стоек выполняют по запасу устойчивости или способности опоры воспринимать усилие без деформации и изгиба.

Для классификации гибкости опоры вводят понятие коэффициента гибкости λ , для куба он равен 0, для большинства реальных деревянных опор его значение может быть от 40 до 100 единиц.

Формула расчета устойчивости длинного деревянного стержня, который представляет собой опора четырехскатной крыши, выглядит так: σ = Р/ φS ≤ M с , где φ — коэффициент продольного изгиба, определяемый согласно положениям СНиПа №II-25-80 по формуле:

• Для значений λ меньше 70 единиц φ рассчитывают по формуле: φ = 1 - 0,8(λ/100) 2 ;
• При значениях λ больше 70 единиц φ получают: φ=3000/ λ 2 .

Практическое значение φ колеблется в пределах от 0,3 до 0,7.

Проще всего использовать график, позволяющий по зависимости λ - φ и соотношений длины к диаметру опоры получить точное значение φ и выполнить проверочный расчет на устойчивость.

Прочность стропильной балки

Расчет несущих вертикальных опор, как правило, является проверочным, так как в действительности запас прочности и устойчивости стоек, изготовленных из стандартного бруса 100х150 мм, для большинства вальмовых крыш всегда больше, чем требуется в реальности. Намного важнее проверить прочность стропильной диагональной балки, которые нередко ломаются под весом снега из-за недостаточного запаса жесткости.

Для проверки прочности стропильной балки на нагрузку используется стандартная формула — (Р/φS) + (M z /W z) ≤ M y , где:

• Р — суммарная нагрузка от веса конструкции вальмовой крыши, снегового покрова и вертикальной составляющей давления от потока ветра в кг;
• S - размер поперечного сечения в см 2 ;
• W z и M z - момент сопротивления и значение изгибающего момента стропильной балки соответственно;
• M y - справочная величина сопротивления конкретной породы древесины балки изгибающему усилию.

К сведению! При угле наклона менее 27 о, величиной ветровой нагрузки на каркас вальмовой четырехскатной крыши можно пренебречь, но при этом возрастает составляющая от снега и дополнительного веса обрешетки.

Все расчеты на прочность выполняются из предположения, что древесина балки, используемой для стропил вальмовой крыши, не имеет дефектов и повреждений, что на практике не всегда соответствует действительности. Кроме того, доски из разных частей ствола дерева имеют разную прочность, поэтому стропила для четырехскатной вальмовой крыши выполняют составными, в виде пакета из сбитых двух-трех досок 50х150 мм. Расчеты такого стропила по стандартной схеме.

Расчет геометрии элементов вальмовой четырехскатной крыши

Конструкцию вальмовой четырехскатной крыши можно представить в виде пространственного набора прямоугольников и трапеций.

Исходными величинами являются размеры прямоугольника мауэрлата, по которым будет выполняться расчет всех элементов каркаса четырехскатной крыши.

Первоначально нужно рассчитать высоту вертикальных опорных стоек. Для этого используется величина, равная половине длины боковой стены, за вычетом ½ толщины стенки дома S . Зная угол наклона свеса А, легко определяем высоту вертикальной опоры конькового бруса по формуле: Н к =0,5(L bc - 0,5S)*tgА .

Приняв тот факт, что L oq =L do , можем определить:

• Длину горизонтальной проекции угловой стропильной балки по формуле планиметрии L oc = 1.22*L do и, соответственно, размер самого диагонального стропило L ac, используя теорему Пифагора и катеты L oc и H k ;
• Длину конькового прогона, как продольный размер коробки здания, за вычетом удвоенной длины L do , L ak =L cm -2L do .

Кроме собственно размеров каркаса, необходимо выполнить расчет мест запила рядовой и диагональной стропильных балок.

Для этого по нижней кромке доски рядового стропило откладывают полученный расчетом размер H ad , после откладывается ширина мауэрлата под углом наклона ската и выполняется клиновидный запил, как на рисунке.

Заключение

Для грамотного оперирования требуются определенные знания в строительной механике и сопромате, особенно в вопросах прочности и устойчивости конструкций. Тем не менее для простых схем, например, для беседки или сарая, проблемы прочности не столь критичны. Достаточно знать правила геометрического расчета четырехскатной крыши вальмового типа, а для наиболее важных опорных и стропильных элементов использовать брус с увеличенным запасом прочности.
