Самодельные инкубаторы своими руками из холодильника. Инкубатор своими руками из холодильника

Для продуктивного и постоянного выведения птиц необходимо такое важное устройство, как инкубатор. Сегодня на рынке представлено большое количество моделей данных аппаратов для птицеводства разной стоимости. Но в последнее время, благодаря их дешевизне и практичности, птицеводы решаются сами сделать инкубатор.

Готовые аппараты в магазинах имеют существенные недостатки:

• короткий срок эксплуатации устройства из пенопласта;
• ненадежная конструкция переворота яиц с ячеистой сеткой (движущей);
• недостаточное количество мест для яиц за счет одноэтажной конструкции ползункового переворота;
• высокая стоимость.

Все эти минусы в совокупности дают повод сделать для искусственного вывода кур, гусей или других птиц автоматический инкубатор из холодильника в домашних условиях. Самодельный аппарат работает не хуже любого другого.

Какой холодильник подойдет?

Для домашнего варианта устройства для «высиживания» птицы с автопереворотом подойдет старое холодильное оборудование любой марки. Но стоит учитывать количество яиц, которое вы хотите загружать. Для большого объема предпочтительнее габаритное холодильное оборудование марок «Памир» или «Бирюса». Морозильная камера для устройства не требуется, поэтому ее сразу убирают и ставят своеобразное окошко, через которое можно будет следить за самим процессом «высиживания».

Пошаговая инструкция

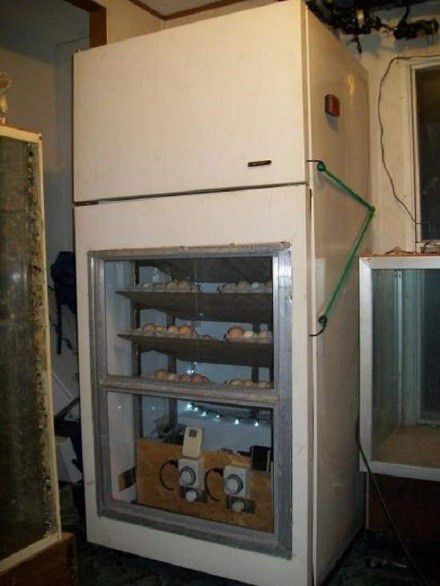

Сделать инкубатор из старого холодильного оборудования будет проще, если следовать ниже предлагаемой инструкции:

1. Для начала необходимо вынуть морозильную камеру и все пластмассовые выступы для полок. Отверстия, которые образовались, нужно заткнуть ДВП. На месте морозильной камеры можно при желании сделать смотровое окошко и застеклить его, при этом все щели заделываются герметиком.
2. Используя шуруповерт, проделайте сверху над окошком и в нижней части устройства вентиляционные отверстия (d=12-20 мм). Они нужны для поступления воздуха в само устройство, дабы цыплята не задохнулись. В отверстия вставьте дыхательные трубки. Чтобы в дальнейшем регулировать количество воздуха, можно просто закрывать несколько отверстий ватой или поролоном.

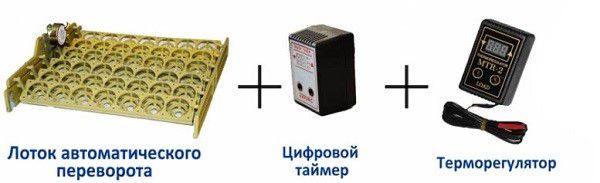

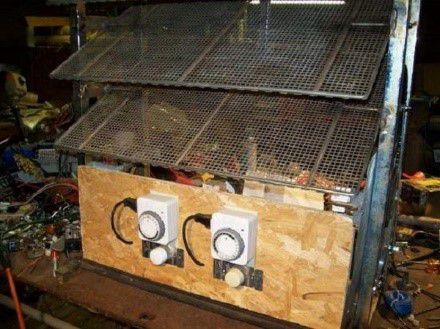

3. На стойки установите уже готовые купленные лотки для яиц с автоповоротом.

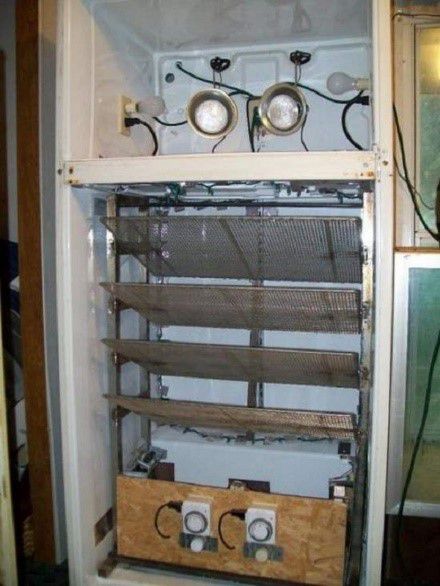

4. Внутри корпуса сверху прикрепите 2-4 патрона, а внизу на месте, где располагался мотор (задняя стенка с наклоном 45°), - тоже 2-4 патрона. Вставьте обычные лампочки.
5. Под задней стенкой устанавливаем также вентилятор (1 или 2).
6. В самом низу холодильного шкафа разместите лоток с водой.
7. Подключите вентилятор и лампы накаливания, согласно ниже представленной схеме.
8. Запустите устройство для «высиживания» и полностью его прогрейте до +38°.
9. С помощью цифрового терморегулятора измерьте температуру в разных точках. Если показатель не превышает +43°, самодельный инкубатор из холодильника готов к использованию.

Имея необходимые чертежи и полную инструкцию того как сделать самостоятельно аппарат для выведения птиц с автоматическим переворотом, процесс изготовления займет приблизительно 3-4 часа.

Видео «Самодельный инкубатор из старого холодильника»

Домашний инкубатор из холодильника своими руками, чертежи, фото, видео.

Старый холодильник идеально подходит, чтобы сделать из него инкубатор для яиц домашней птицы. Корпус холодильника прочный, уже утеплённый, внутренняя пластиковая отделка легко моется и дезинфицируется. В общем если вы решили сделать инкубатор своими руками, то лучшим вариантом будет использовать старый ненужный холодильник.

В этой статье описан проверенный и наиболее распространённый способ изготовления самодельного инкубатора из холодильника.

Подключаем лампочки к сети через терморегулятор. Подключать лампочки нужно параллельно, если одна перегорит, остальные будут продолжать работать и поддерживать температуру в инкубаторе.

Внутри корпуса инкубатора устанавливаем обычный комнатный термометр, в процессе инкубации нужно периодически сверять показания температуры на терморегуляторе и на термометре.

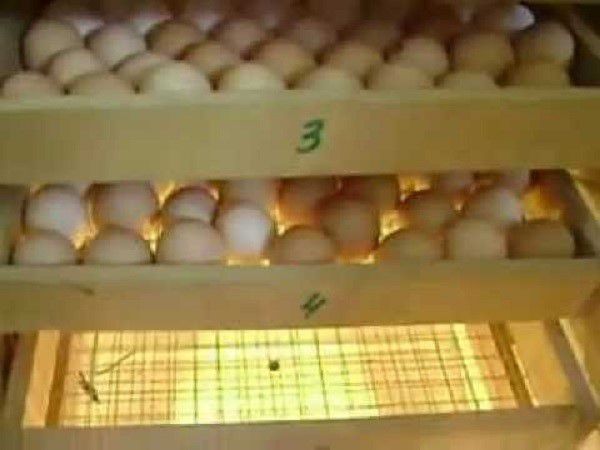

Устанавливаем лотки для яиц, лотки можно сделать из металлической сварной сетки, из деревянных реек или из пластика. Вместительность каждого лотка 25 – 30 яиц.

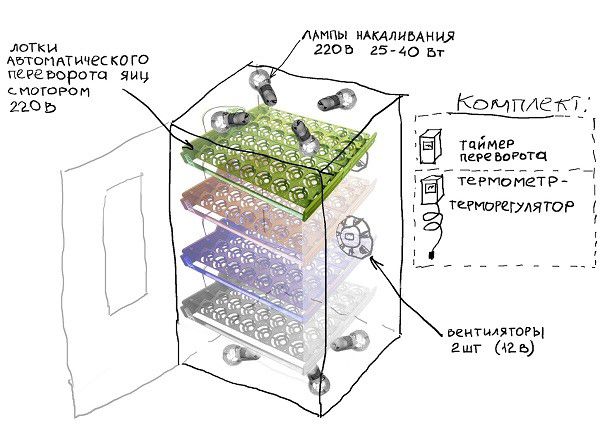

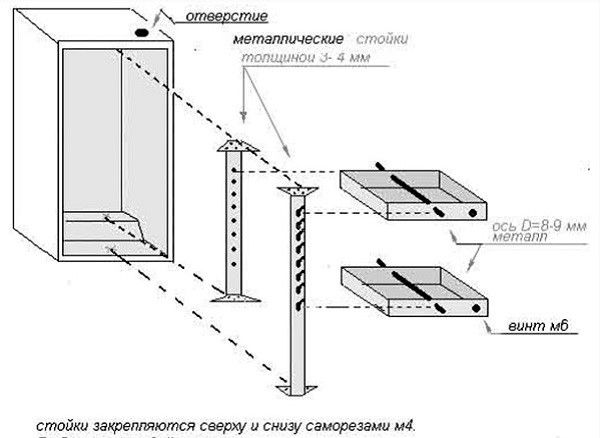

Инкубатор из холодильника чертежи.

Чтобы не переворачивать каждое яйцо вручную, можно изготовить рычажное приспособление, суть его работы заключается в следующем. Каждый лоток с яйцами крепится посредине на металлическую ось, к боковой части лотка на свободное соединение крепится планка, выходящая из корпуса.

Чтобы перевернуть все яйца вместе с лотками, достаточно приподнять или опустить планку и зафиксировать.

В результате весь процесс переворота яиц сводится к одному простому движению.

На дно корпуса устанавливаем вентилятор для равномерного распределения тёплого воздуха внутри инкубатора. Можно использовать любой вентилятор на 12 вольт, например кулер из системного блока компьютера.

Вентилятор подключается к сети соответственно через блок питания на 12 вольт, в качестве блока питания можно использовать зарядное устройство от мобильного телефона. Вентилятор создаёт поток воздуха, и все яйца в инкубаторе равномерно прогреваются.

В процессе инкубации яиц в инкубаторе скапливается небольшое количество углекислого газа, поэтому рекомендуется в корпусе сделать несколько небольших вентиляционных отверстий диаметром не более 1 см. Пара отверстий в нижней и верхней части инкубатора обеспечат приток свежего воздуха и отток углекислого газа.

На дно инкубатора нужно обязательно установить небольшую широкую ёмкость с водой для поддержания влажности воздуха.

Когда инкубатор собран, нужно протестировать его работу. Включаем лампы, настраиваем терморегулятор, задаём требуемое значение температуры согласно инкубации, для куриных яиц температура составляет 38°С.

Когда инкубатор наберёт заданную температуру и терморегулятор начнёт периодически отключать лампы, проверяем точным термометром температуру возле лотков. Во всех местах, где будут расположены яйца, температура должна быть равномерно одинаковой, допускается отклонение не более 0,5 градуса. Если температура в разных местах неравномерная, нужно сменить расположение ламп или вентилятора, здесь нужно экспериментировать и тестировать опытным путём. Главное добиться равномерного прогрева всех без исключения яиц, от этого зависит хороший процент успешной инкубации и вывода цыплят.

Экономные фермеры предпочитают . Приобретение готового прибора для инкубации яиц обходится достаточно дорого. Устройство, изготовленное с использованием старого холодильника, хорошо подходит для вывода молодняка, поскольку обладает отличным теплоизоляционным эффектом. Полки могут служить лотками для размещения яиц, а в пластиковые лотки в нижней части холодильной камеры можно налить воду для создания в инкубаторе . Как сделать инкубатор из холодильника? Об этом и поговорим.

Практика показывает, что нужно!

Каждый фермер может изготовить инкубатор своими руками из старого холодильника.

Готовый прибор, например , имеет ряд недостатков, заставляющих фермеров спешно вспомнить навыки, полученные в школе на уроках труда:

• недолговечность заводской пенопластовой конструкции;
• система переворачивания яиц оставляет желать лучшего;
• малое количество мест для размещения яиц — это актуально для сравнительно крупных фермерских хозяйств;
• высокая цена.

Все это не только усложняет выведение молодняка в домашних условиях, но и повышает его себестоимость. Самостоятельное обустройство прибора для инкубации позволяет решить проблему. Самодельный, сделанный из старого холодильника, агрегат функционирует ничуть не хуже заводского.

Какой холодильник можно использовать

В принципе, чтобы обустроить автоматизированную «наседку» с системой переворачивания яиц, подойдет любой старый холодильник. Морозильная камера не понадобится, а вот специальное окошко проделывать придется. Этот «наблюдательный пункт» необходим, чтобы можно было контролировать процесс инкубации.

Требования к самодельному инкубатору

Эти знания необходимы, чтобы грамотно сконструировать инкубатор из старого холодильника:

• Продолжительность нахождения яиц внутри прибора до момента вывода птенцов () составляет примерно 21 день. Хранить яйца, предназначенные для инкубации, надо на расстоянии 10-20 мм друг от друга.
• Вариативность температур воздуха в инкубаторе составляет 37,3 – 38,6 градусов.
• Влажность воздуха на момент вылупления птенцов составляет 40-60%. В период вывода молодняка ее надо увеличить до 80%. Перед тем как отселить молодняк из инкубатора, влажность надо опять уменьшить.
• Важное требование – создание системы искусственной вентиляции. Необходимая скорость вентиляции составляет 5-6 м/сек.

Яйца можно хранить вертикально (под углом в 90 градусов) или горизонтально. В течение дня яйца переворачивают не менее 3 раз в день. За несколько суток до выведения птенцов переворачивание яиц не производится.

Предварительные расчеты

Прежде, чем браться за дело, придется провести несколько минут с калькулятором в руках. Надо рассчитать вместительность пространства будущего инкубатора.

Иными словами, это число лотков:

• N = (HX- (HH+15))/НЛ;
• где N – число лотков;
• HX – высота полезного пространства внутри корпуса холодильника, см;
• HH – высота пространства для размещения нагревательных элементов;
• НЛ – высота лотка (следует взять с запасом, чтобы учитывать вентиляцию).

Важно! Если холодильник большого объема, в нем надо установить вентилятор, чтобы тепло распределялось равномерно.

Способ первый

Чтобы успешно превратить старый холодильник в новенький инкубатор своими руками, вам потребуется совсем немного: минимум знаний по электротехнике, набор материалов и инструментов. И, конечно же, свободное время и желание что-то смастерить собственноручно.

Вам понадобятся такие инструменты и материалы:

Для того, чтобы сделать инкубатор, потребуются некоторые инструменты.

• старый холодильник;
• лотки с автоматическим переворотом яиц (двигатель, рассчитанный на напряжение 220 В);
• от 4 до 8 лампочек с мощностью от 25 до 40 Вт;
• терморегулятор;
• таймер для контроля переворачивания;
• стекло для окна;
• воздухозаборники;
• шуруповерт;
• герметик;
• изоляционная лента;
• провод;

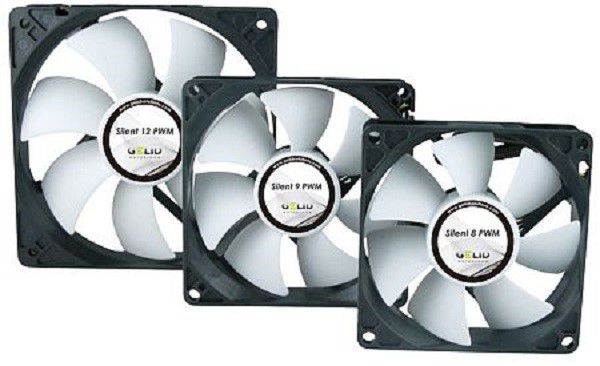

• компьютерный вентилятор;
• электрическая вилка на 220 В.

Пошаговая инструкция

Если следовать несложной пошаговой инструкции, то работа пойдет намного веселее.

Порядок действий будет таким:

• Выньте морозилку и выступы из пластмассы для полок. Заделайте ДВП образовавшиеся дыры.
• Сделайте смотровое окно и застеклите его. После этого замажьте все щели герметиком.
• При помощи шуруповерта проделайте отверстия для вентиляции: одни в нижней части прибора, другие – над смотровым окошком. Вставьте в полученные отверстия дыхательные трубки. Диаметр вентиляционных отверстий составляет 1,2-2,0 см.

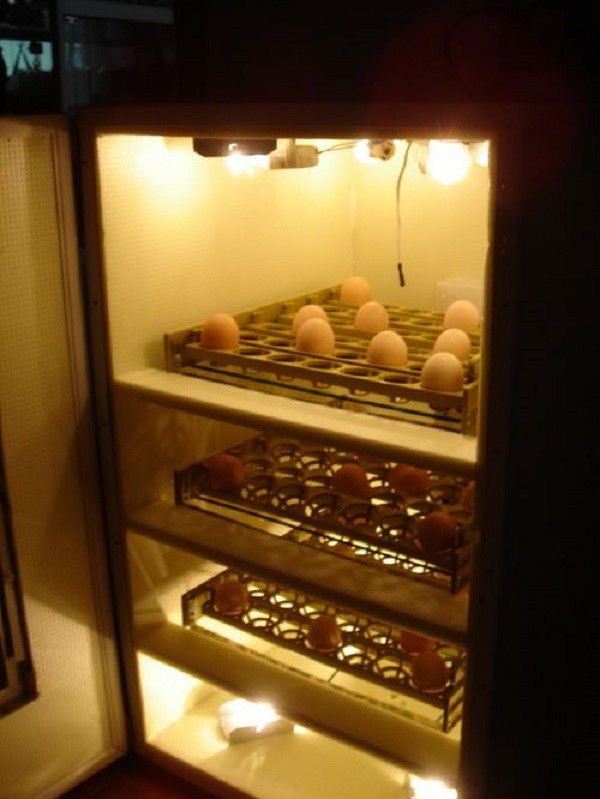

• Установите готовые лотки для яиц с автоматическим переворотом. Лотки можно сделать и самостоятельно. Используя 6-миллиметровый пруток, сварите каркасы и обтяните их обычной рыболовной сеткой.
• Прикрепите в верхней части корпуса изнутри 2-4 патрона под электролампочки. Такие же 2-4 патрона нужно укрепить снизу (там, где размещался двигатель).
• Разместите у задней стенки один или два вентилятора.
• Вверните лампочки в патроны, подсоедините лампы для подогрева и вентиляторы.
• Установите внизу приспособления лоток с водой.
• Применяя терморегулятор, замерьте температуру в различных местах прибора. Если значение показателя не более 43 градусов, то устройство готово к применению.

В нижней части инкубатора обязательно устанавливают лампочки и емкость с водой.

Как видите, ничего сложного в изготовлении инкубатора собственноручно нет. Каких-то 2-3 часа, и электрическая «курица» готова.

Способ второй

Он считается самым простым, и домашние мастера эксплуатируют его достаточно часто. Прежде всего, вам понадобится старый, отслуживший свой ресурс холодильник. Марка значения не имеет. Важно, чтобы обшивка прибора была полностью сохранена (а значит, были сохранены и теплоизоляционные характеристики).

Вам пригодятся такие инструменты:

• холодильник (с предварительно удаленной морозилкой);
• терморегулятор;
• для инкубационных яиц – лотки или решетки;
• отвертка, моток скотча, дрель.

Располагается инкубатор горизонтально. По этой причине выньте все полки из холодильника. Они не пригодятся. Как самому сделать инкубатор?

Алгоритм следующий:

• Вырежьте в двери холодильника дырку небольшого размера (примерно со спичечную коробку). Снаружи с помощью скотча закрепите терморегулятор. Сквозь отверстие выведите датчик регистрации температуры.
• С противоположной стороны дверцы установите фанерный лист. На него закрепите четыре патрона с электропроводкой, подключите лампы. Проделайте отверстие в фанере, чтобы оно соответствовало отверстию в дверце.
• Установите на дно инкубатора (им служит задняя стена холодильника) небольшой сосуд для увлажнения воздуха.
• Над емкостью смонтируйте решетку таким образом, чтобы яйца не намокали.

Горизонтальный инкубатор из холодильника более прост в исполнении.

Важно! Чтобы окончательно не запутаться, переворачивались яйца или нет, делайте пометки с помощью фломастера. Например, на одной из сторон рисуете точку, а на другой – запятую. Ну, или единицу и ноль, как в двоичной системе счисления.

Инкубатор готов. Загружайте в него . Тщательно наблюдайте за температурным режимом и влажностью воздуха. Ежедневно орошайте яйца водой для установления оптимального процента влажности. Вы убедились, что в самостоятельном изготовлении устройства для вывода цыплят нет ничего сложного. Процесс творческий, интересный, а, главное, результат впечатляет!

На видео фермер рассказывает о своем опыте изготовления инкубатора из холодильника своими руками.

Инкубатор сделанный своими руками, это весьма полезная самоделка для дома которая может обеспечить домашнее хозяйство молодняком птицы

Все те кто живет в частных домах как правило имеют домашнее хозяйство, чаще всего это домашняя птица: куры, гуси, утки. Некоторые разводят индюшат или перепелов. Но никто не поспорит с тем, что каждой весной все задумываются о ранних питомцах. Ранний молодняк цыплят уже к осени превращается в полноценных несушек. Но где же так рано найти наседку. Ответ есть — сделать самому.

За все время моего увлечения по изготовлению самодельных инкубаторов я их сделал 5 шт. Есть полностью собранные своими руками по моим личным расчетам, а есть переделка старого поломанного холодильника в искусственную наседку. Именно один из таких инкубаторов я сегодня попытаюсь показать и поделюсь всеми секретами по его изготовлению.

Как оказалось, инкубаторы из холодильников превосходно держат тепло , с ними хорошо работать и за довольно короткий срок, он превращается в инкубатор. Инкубатор который будет представлен, был сделан своими руками из старого холодильника Минск , размерами 550х570х1400,

.Для начала нужно подготовить холодильник, убрав из него все лишнее,

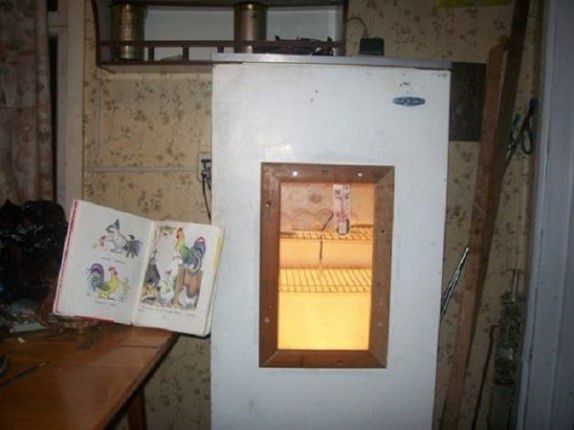

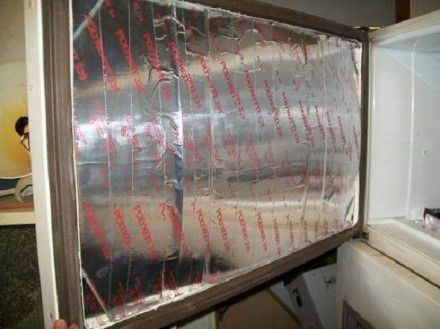

На месте где была морозильная камера я вставил окошко, через которое могу наблюдать весь процесс в том числе и изменение температуры на стеклянном термометре,


На данном рисунке видно что сверху над окошком есть вентиляционные отверстия, аналогично в нижней части инкубатора они тоже сделаны. Они необходимы для поступления воздуха внутрь, т.к. во время инкубации молодняк птицы дышит сначала из воздушной камеры в яйце, а уже потом пробивая отверстие в скорлупе через него. Если кислорода будет не достаточно, то цыпленок просто задохнется. Просверлив отверстия, необходимо вставить трубочки, так как под обшивкой холодильника стоит стекловата и она после проделывания отверстия мешает воздуху свободно поступать внутрь. Количество воздуха нужно регулировать в разные периоды инкубации, для этого достаточно несколько отверстий закрыть ваткой или поролоном. В нижней части инкубатора я установил маленький вентилятор, чтобы воздух мог хорошо смешиваться и поступать через 5 лотков, которые я установил.

После прочтения статьи, не забудьте посмотреть какие полезные умеют делать наши авторы статей- мастера и рукодельницы!

Следующий шаг это установление обогревателей, они выполнены на обычных лампочках накаливания 220 вольт, но не более 25 ватт. Для этого необходимо приобрести в строительном магазине 4 патрона, такого типа, чтобы была возможность их прикрепить в холодильнике сверху и снизу. После разборки холодильника, в нижней части его, где стоял мотор, задняя стенка имела наклон 45 градусов, именно там я установил два нижних патрона и вентилятор. Спросите почему не на самом дне? Это нужно для того, чтобы на дне была возможность разместить лоток с водой, так этот лоток располагается под лампами. Это же сделано и в с целью предупреждения попадания воды на проводку с высоким напряжением.

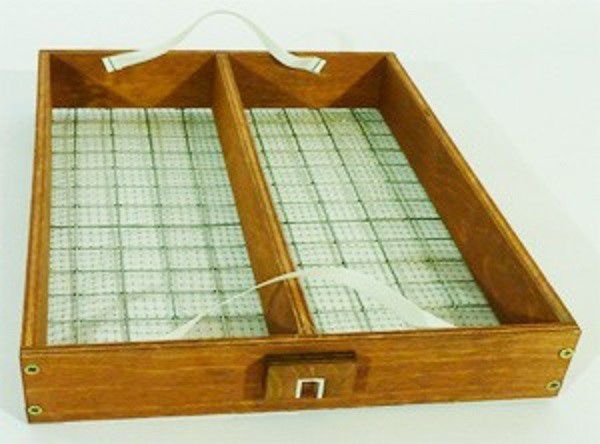

Лотки для яиц я сделал из пластиковых ящиков, которые приобрел в магазине как тару от фруктов. Их нужно обрезать, чтобы высота была 5-6 см. Покупая ящики внимательно посмотрите, они есть разные, выбрать нужно такие чтобы их можно было обрезать по жесткой каёмке. Ну и в принципе можно их сделать самому. Все лотки я установил на ось и связал между собой планкой, так чтобы она выходила наружу, через отверстие вверху в холодильнике. С помощью данной планки, не открывая инкубатор мы будем изменять наклон яиц. Будет 3 фиксатора, которые фиксируют положение яиц в горизонтально положении и под углом 45 градусов. На схеме,

,схематически показано данное устройство полуавтоматического поворота яиц.

Режимы работы самодельного инкубатора

Теперь немного остановимся на режимах инкубации. Для примера приведу режим для цыплят. Любые другие режимы можно найти в интернете, это не займет труда, только хочу обратить ваше внимание на то, что в зависимости от расположения градусника есть разный температурный режим. Я расскажу о режимах, при котором градусник расположен на поверхности яиц. Я его располагаю в верхнем лотке на яйцах.

Итак, вначале перед закладкой яиц, нужно на сутки включить инкубатор, чтобы он прогрелся. Поставить на дно посуду с водой, я использовался ванночки для фотографий, можно любые другие, только учесть то что влажность нужно менять при помощи увеличения или уменьшения количества посудин. У меня есть две маленькие ванночки размером 15х23 см, они составляю 100% влажности, если нужно 50%, одну убираю, если нужно 75% ставлю ванночку 23х28 см.

1-й день выставляю терморегулятор на 41 градус и так держу 12 часов, это нужно для активации зародыша. Дальше до 11 дня инкубации температура на поверхности яиц должна быть 39,5 градусов, влажность 100% ,воздух на минимуме. Не забываем поворачивать каждые три часа, для этого я вынимаю фиксатор положения и поворачиваю лотки. Следующий период с 11-го по 19 день, понижаем температуру до 29 градусов, влажность делаем 50 % ,а приток воздуха увеличиваем, открывая по несколько отверстий вентиляции. В этот период необходимо один раз в сутки яйца охлаждать. Ну и заключительный период это с 19 по 21 день. Температура 38,5 градусов, влажность 75%, воздух на максимуме. Первые цыплята могут появляться уже на двадцатый день, особенно если присутствовал перегрев. А остальные на 21 день, а если был недогрев, то и на 22 день.

Для контроля развития зародыша яйца проверяют на овоскопе в 6,11 и 19 день.Овоскоп можно сделать самому. Первый раз уже хорошо видно зародыш и зачатки кровеносной системы, в этот период отбраковываются яйца без зародыша. Во второй период отойти те яйца, которые не выдержали инкубацию в основном из-за плохого качества сохранности яиц. Происходит это по через кровоизлияние зародыша, что видно по четко выраженному кровеносному кольцу. Ну а в третий период уже хорошо видно как шевелится цыпленок и пытается пробраться наружу. В это т период яйца уже не поворачивают.

Еще я хочу приложить схему


и печатную плату терморегулятора для самодельного инкубатора

Который тоже сделал своими руками . Только для нее нужно ставить вентилятор, так она работает идеально, при изменение температуру на сотую градуса, терморегулятор четко реагирует.Градусник выбирайте хотя бы с делением на 5 десятых. Ну и в общем-то в данный инкубатор вмещается более 200 куриных яиц , процент вывода довольно большой. На рис.7-10 вид терморегулятора и более детально видно размещения некоторых деталей. Вот такую самоделку я сделал своими руками.

Птицеводы, занимающиеся разведением кур или других продуктивных пород пернатых, рано или поздно принимают решение о приобретении инкубатора. Однако, отправляясь в магазин, они не ожидают увидеть порой чересчур высокие цены на разные варианты столь желанного устройства. Как оставить деньги в кошельке и одновременно стать владельцем вместительного устройства для выведения птенцов без участия курицы? Очень просто: сделайте инкубатор из холодильника своими руками!

У многих из нас на старых дачных участках хранятся старые, советские холодильники, рабочие, однако, ни в какое сравнение не идущие с современными моделями. Настало время избавляться от хлама, превращая его в сельскохозяйственные полезности!

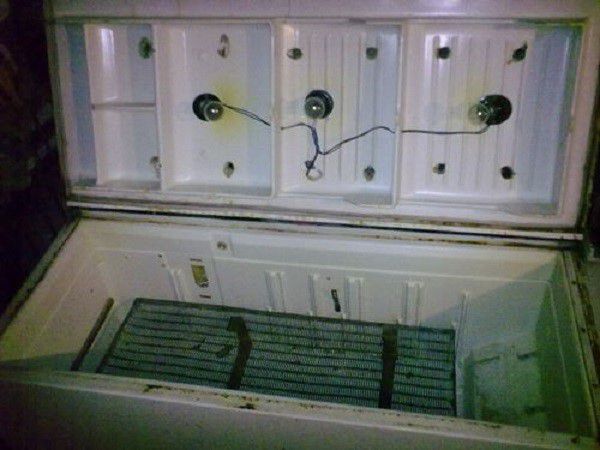

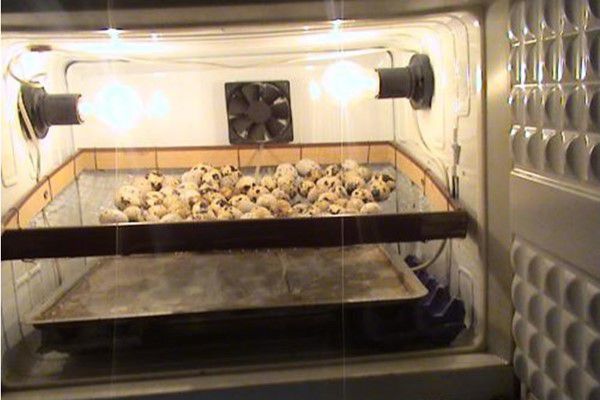

Располагаться установка будет лежа на задней стенке, дверью к потолку, поэтому сразу удалите изнутри холодильника полки и другие мешающие элементы.

«Лежащий» инкубатор из старого холодильника

Главным условием при изготовлении инкубатора из холодильника является целостность стенок агрегата, так как внутри будущего инкубатора необходимо создать стабильный микроклимат и поддерживать определенную температуру, уровень влажности и т.д.

Преимущества

Перечислим основной список преимуществ, которыми обладают самостоятельно созданные из холодильных установок инкубаторы.

Необходимые материалы

Итак, для того чтобы самостоятельно собрать инкубационное устройство из старого холодильника, нам понадобятся следующие материалы:

Приступаем к работе

Шаг 1.

Укладываем старый холодильник в горизонтальное положение и вынимаем изнутри все лишнее. Затем, с помощью чистящих средств и жидкостей для дезинфекции обрабатываем корпус изнутри, а заодно и снаружи, чтобы предотвратить развитие болезнетворных бактерий рядом с будущими птенцами.

Тщательно очистите каждую щель от грязи, холодильник должен блестеть. Согласно статистике, именно плохо вычищенная грязь и живущие в ней микроорганизмы становится главной причиной повальной смертности птенцов в инкубаторах.

Шаг 2.

Вырезаем в двери агрегата отверстие, сквозь которое пролезет выбранное вами устройство терморегуляции с датчиком. Затем, аккуратно вставляем устройство в отверстие и закрепляем с наружной и внутренней стороны клейкой лентой.

Цены на терморегуляторы

Терморегуляторы

Шаг 3.

Берем заготовленный лист фанеры и устанавливаем на него 4 патрона, к которым тянутся электрические провода, а затем вкручиваем все четыре лампы мощностью в 100 Ватт. После чего устанавливаем собранное устройство обогрева и освещения на внутреннюю сторону дверки холодильника, надежно закрепив панель из фанеры на корпусе будущего инкубатора.

Шаг 4.

Подготовим систему увлажнения воздуха. Она будет состоять из пластикового поддона, который мы установим на заднюю стенку холодильника (она же ныне дно инкубатора). Наливаем внутрь емкости чистую воду и устанавливаем внутрь.

Шаг 5.

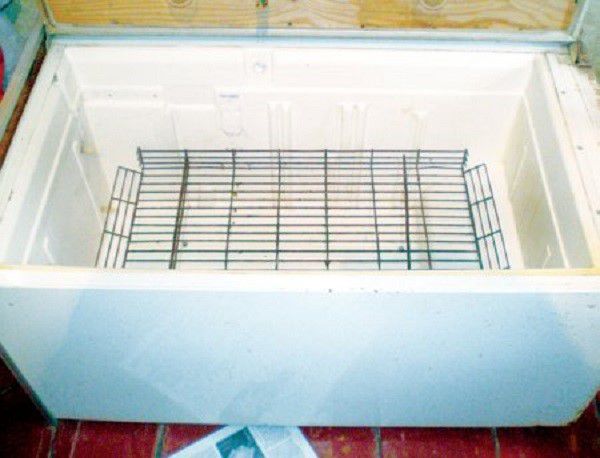

Немного выше установленного поддона вмонтируйте металлическую решетку, на которую установите пластиковые ящички для яиц. Это нужно, чтобы яйца были на некоторой удаленности от воды и не переувлажнялись.

Особенностью этой самодельной установки является отсутствие системы автоматического переворачивания яиц. Чтобы не запутаться, какую из партий вы уже ворошили, делайте пометки на ящиках. Для этого можете использовать ручку или стирающийся маркер.

Если ваш инкубатор не оснащён системами автоматического и полуавтоматического переворота яиц, придётся самому контролировать этот процесс. Чтобы всё сделать правильно, прочитайте нашу статью. Зачем нужно переворачивать яйца? Как часто переворачивать?

Изготовление вертикального инкубатора из холодильника

Агрегат, получаемый в результате выполнения этой инструкции, получается стоящим вертикально. Такая конструкция удобнее, чем горизонтальная, так как оставляет возможность сделать оконце для наблюдения за вылупляющимися пернатыми.

Нужные материалы

Приступим к перечислению материалов и инструментов, которые пригодятся нам в процессе превращения холодильной установки в инкубационный агрегат:

• ненужный холодильник старого образца;
• лист ДВП;
• приспособление для измерения температуры;
• терморезистор;
• лотки для яиц;
• клей;
• вентилятор, оснащенный двигателем, с трубчатой конструкцией электронагревателя;
• шпатель;




• дрель;




• аппарат для сварки.




  Цены на популярные модели сварочных аппаратов

  Сварочные аппараты

Начнем работу

Шаг 1.

Извлекаем изнутри будущего инкубатора все лишнее:

• ячейки;
• полки;
• боковые ниши;
• ящики и т.д.

Первый этап — удаление из холодильника лишних деталей

После того, как извлекли все ненужные детали холодильника, приступаем к очистке корпуса внутри и снаружи. Как уже говорилось выше, в начале промываем корпус с помощью моющих средств, затем с использованием антисептиков. Промыв и обработав каждую щель, переходим ко второму этапу.

Шаг 2.

Приступим к выравниванию внутренних и внешних повреждений корпуса старого холодильного устройства. Для этого тщательно осмотрим поверхности стенок и каждое найденное отверстие заделаем кусочком ДВП, аккуратно приклеивая его поверх повреждения.

В наиболее поврежденных местах помимо клеевого закрепления ДВП на поверхности, дополнительно используйте саморезы, чтобы кусок панели не отвалился в самый ответственный и неожиданный момент.

Шаг 3.

Делаем лотки. Рассчитайте, какое количество яиц примерно планируется помещать внутрь будущего инкубатора. Исходя из полученной цифры приступим к покупке или изготовлению ящиков. О том, как изготовить ящики, читайте далее в статье.

Шаг 4.

Оборудуем вентиляцию. Чтобы воздух циркулировал по инкубатору постоянно, необходимо монтировать вентилятор на заднюю стенку холодильника, моторную часть устанавливают снаружи. По периметру передней дверцы холодильник необходимо проделать несколько отверстий, сквозь которые будет проникать воздух внутрь агрегата.

Шаг 5.

Очередь обогрева. Вокруг лопастей вентилятора, на задней стенке холодильника аккуратно размещаем трубчатый нагревательный элемент. Такое положение рядом с вентиляционной системой позволит распределять тепло в инкубаторе равномерно, захватывая даже отдаленные углы.

Шаг 6.

Установка емкости с водой на дно холодильника. Поскольку уровень влажности необходимо поддерживать стабильным в течении длительного периода времени, лучше приспособить в качестве поддона приспособление поглубже, примерно, как лоток для кошек.

Качество воды, которой наполняется поддон, должно находится на уровне. Необязательно использовать фильтрованную жидкость, подойдет и обычная вода из-под крана, главное, чтобы была чистая.

Недостаток у этого вида инкубатора точно такой же, как и у предыдущего: отсутствие автоматического переворачивания яиц. Делать это вновь придется вручную, аккуратно вороша домики невылупившихся птенцов. Лучше всего работать в перчатках.

Вертикальный инкубатор из холодильника с полуавтоматическим переворачиванием яиц

Эта разновидность инкубатора из холодильной установки воплощается в жизнь сложнее, чем предыдущие, однако, с ее помощью можно значительно сократить временные затраты на самостоятельное переворачивание яиц. Нет, инкубатор не станет делать его самостоятельно, однако, перевернуть ячейки впредь можно будет одним движением.

Принцип изготовления схож с предыдущим описанным способом, однако, есть существенные отличия в монтаже дополнительных механизмов. Придется затратить немного больше времени, но и полученный результат заставит вас испытать настоящее удовольствие.

Материалы и инструменты

• ненужный холодильник;
• терморегуляционный элемент;
• штифт;
• лотки для яиц из пластика или металла;
• оси, изготовленные из металла, 8-9 миллиметров в диаметре;
• нагревательный элемент;




• маленький вентилятор, например, от системного блока компьютера;
• стойки из металла, толщиной в 4-5 сантиметров;
• трубки дыхательные, диаметром в 3 сантиметра;




• любой груз весом в 500 грамм;
• винты;
• емкость для воды, по типу кошачьего лотка;
• планка с проделанными отверстиями, диаметром в 6 миллиметров;
• подушки из резины;
• электрические и обычные строительные инструменты.

Видео — Нагревательный элемент для инкубатора своими руками

Приступаем к постройке

Шаг 1.

Срезаем внутри секцию, отделяющую морозильную и холодильную камеры, если такая имеется в конструкции. Извлекаем изнутри все лишнее и заделываем щели, по аналогии с инструкциями для второго и первого способа.

Шаг 2.

Обрабатываем корпус будущего полуавтоматического инкубатора чистящими средствами и антисептиками, насухо вытираем и подготавливаем к установке основных деталей.

Шаг 3.

Находим центр передней двери и задней стены холодильной установки и по этому уровню устанавливаем стойки, которые закрепляем в корпусе устройства с помощью саморезов по металлу. В стойках проделываем отверстия на уровне полок.

Шаг 4.

В каждый ячеистый лоток для яиц вставляем ось из металла, диаметр которой составит примерно 8-9 миллиметров. Обеими концами устанавливаем ость в стойки, получая ровные ряды ящиков между ними.

Шаг 5.

Закрепляем на ящиках для яиц планку из металла, используя в качестве крепежа винты. Зазор должен составлять не менее двух миллиметров. С нижней стороны планки необходимо подвесить пятисотграммовый груз, в роли которого может выступить абсолютно любой тяжелый предмет. В свободную часть планки снизу крепится штифт, который играет роль предохранителя, не давая уйти во внутрь из-за давления подвешенного груза.

В верхней части инкубатора планка проходит наружу корпуса. Для этого нужно высверлить щель в верхней части холодильника.

Шаг 6.

Устанавливаем дыхательные трубки в боковину холодильника, просверлив соответствующие отверстия в корпусе, вверху и внизу, каждый раз примерно на уровне третей части высоты.

Шаг 7.

Оборудуем освещение и тепло, установив на задней панели холодильника три лампы, мощностью примерно в 100 Ватт. Согласно схеме, подключаем к ним терморегуляторное устройство.

Шаг 8.

Вентиляция в виде детали от компьютера или маленького бытового вентилятора устанавливается так, чтобы воздух в обязательном порядке проходил через нагревательные элементы.

Шаг 9.

Наполняем поддон водой и устанавливаем на дно инкубатора.

Все, полуавтоматический инкубатор готов! Чтобы перевернуть яйца, нужно лишь поднять планку вверх, а затем отпустить ее, закрепив штифтом в другую дырку. Во время осуществления этой процедуры, прикрепленные к ней лотки наклоняться в другую сторону, сменив положения зародыша внутри яйца, а также подставив другую сторону под нагрев. Так вы сэкономите уйму времени на ручном перекладывании яиц и получите качественное и здоровое пернатое потомство.

Однако, все мы понимаем, что полуавтоматический инкубатор – еще не идеал. Поэтому советуем вам не принимать решение прежде, чем прочитаете следующую инструкцию, с помощью которой сможете изготовить полностью автоматический инкубатор!

Делаем инкубатор из холодильника с автоматическим устройством переворачивания яиц

Внимательно изучите этот оригинальный способ изготовления инкубатора из старого холодильника, который станет переворачивать яйца внутри себя автоматически. Тогда вам придется принимать лишь минимальное участие в искусственном насиживании яиц, заключающееся в:

Нужные материалы и инструменты

Итак, для изготовления этого чудо-агрегата нам понадобятся:

Строим агрегат

Шаг 1.

Моем холодильник и удаляем из него все лишнее. Поскольку в этой разновидности самодельного инкубатора нагревательные элементы будут находиться на уровне морозильной камеры, выпиливаем в отделяющем ее от основного холодильного блока пластиковом сегменте четыре отверстия, равных по диаметру небольшим вентиляторам, удаляем все полки, ячейки, решетки и другие комплектующие к холодильнику.

Шаг 2.

Проделываем окно в передней части холодильника снизу. Оно может быть любых размеров, каких вам хочется. Выпилите необходимого размера отверстие в холодильнике и обработайте места разреза.

Шаг 3.

Установите в вырезанное отверстие рамку из алюминия или дерева, лучше отдать предпочтение первому материалу, так как он более долговечен. Одновременно установите внутрь рамы стекло или пластмассовую пластину. Замажьте щели стыков герметиком, чтобы предотвратить прохождение холодного воздуха сквозь щели внутрь инкубатора. Окно готово. Теперь вы можете наблюдать за тем, что происходит с яйцами во время инкубационного процесса, не открывая двери холодильника и не нарушая микроклимат.

Шаг 4.

Утеплите переднюю поверхность холодильника теплоотражающим материалом, особенно тщательно вокруг самодельного окна. Подойдет фольгированная изоляция. Это нужно для того, чтобы тепло, производимое лампами, не проходило сквозь тонкие части корпуса наружу, а отражалось вовнутрь.

Шаг 5.

Мастерим металлический каркас для установки решеток, на которые позже поставим лотки с яйцами. Для этого свариваем между собой тонкие профильные трубы и прикручиваем их ко дну холодильника. Друг над другом закрепляем металлические решетки.

Шаг 6.

Мастерим механизм, отвечающий за переворачивание. Роль моторного привода играют детали от обычного велосипеда – звездочки цепной передачи. Они крепятся к металлическому листу, приваренному к боковой части профильного каркаса устройства. Ведомая звездочка привода приваривается с наружной стороны листа, ведущая устанавливается на штифт.

В качестве элементов, подающих в систему электроэнергию, будут выступать концевые выключатели. Как только устройство достигнет крайнего положения, питание перестанет поступать, и работа системы прекратится.

Приводится в движение мотор с помощью пары таймеров, установленных так, чтобы работа возобновлялась через каждые 6 часов.

Шаг 7.

Установка термостата производится на уровне одной третьей части от всей высоты холодильника. Он монтируется и закрепляется в корпусе. Нагревающие элементы в виде ламп устанавливают на месте бывшей морозильной камеры. Выключение и выключение нагрева производится с помощью регулятора на реле.

Шаг 8.

Вентиляцию ставим следующим образом. В заранее выпиленные нами отверстия в пластиковом сегменте, отделяющим морозильную камеру от холодильной, устанавливаем подключенные к электричеству вентиляторы и закрепляем их на поверхности клейкой лентой из металла.

Итак, наш автоматический инкубатор готов! Теперь вы можете расслабиться и по-настоящему насладиться процессом разведения птицы!

Как сделать ячейку для яиц самостоятельно

Проще всего именно купить пластиковые ячеистые лотки, так как они рассчитаны на инкубатор и тратить время на их изготовление не придется.

Однако, если вы решите сделать их самостоятельно, вам понадобятся следующие материалы:

• ячеистая сетка из металла;
• деревянные бруски, 4 штуки;
• два деревянных уголка;
• гвозди.

Какого размера будет полотно сетки, зависит от размера холодильного устройства, выбранного вами в качестве основы для будущего инкубатора. Однако, существуют рекомендации, касающиеся размеров ячеек металлической сетки, в зависимости от того, какая разновидность птиц выводится внутри устройства. Предлагаем вам ознакомиться с ними в таблице ниже.

Как видите, величина ячейки меняется в зависимости от величины будущего яйца, которое устанавливается внутрь.

Приступаем к самостоятельному изготовлению ячеек

1. Измерив внутренний периметр холодильника, соединяем имеющиеся бруски небольшой толщины в рамку, закрепляя места стыков гвоздями.
2. На получившуюся рамку с нижней части натягиваем сетку, так, чтобы сидела туго и не прогибалась. Закрепляем сетку с помощью гвоздей.
3. Накладываем с каждой стороны корзинки для яиц уголки и крепим их с помощью клея и саморезов для дерева.

Если не знаете, как измерить периметр нутра холодильника, просто соберите рамку поверх решеток, которые прежде удалили за ненадобностью, ведь ставить корзинки вы будете именно на их место.

Представляем таблицу плюсов и минусов самостоятельного изготовления ячеек:

Как видите, предпочтение лучше отдать покупному ящику из пластмассы. Однако, если вы все же приверженец полностью самостоятельному изготовлению инкубатора, замените все деревянные элементы в конструкции самодельной ячейки на металлические прутья или трубки, а гвозди – на сварочный аппарат, чтобы максимально нивелировать негативные последствия влажности внутри инкубатора и продлить срок службы изготовленной детали.

Интересный совет: если у вас много картонных ячеек для яиц, используйте их внутри инкубатора, устанавливая на полки из железной решетки. Да, такие ячейки часто придется выбрасывать и вставлять новые, зато это по-настоящему удобный вариант на первое время.

Окошки для инкубаторов

Изготовить окошко в корпусе инкубатора, сделанного из ненужного холодильника, можно в каждом из описанных в данной статье способов. Будет отличаться лишь место выпиливания проема для рамки и стекла, а также используемые материалы.

Перечислим самые популярные материалы, которые подходят для изготовления оконной рамы в корпусе холодильника:

• алюминий;
• дерево.

Можно легко понять, почему именно этим двум наименованиям отдают предпочтение. Все просто, с ними легко работать. Однако, алюминий намного легче отмыть и обработать антисептиками, чем дерево, поэтому отдайте предпочтение именно ему.

Смотреть на то, как развиваются яйца, вы также можете через два материала:

• пластик;
• стекло.

Эти варианты равносильно подходят для установки в инкубатор из холодильника, но все же, у стекла есть особое преимущество – прочность. Поскольку эксплуатироваться собранный агрегат будет годами, сделайте вложение в будущее и установите стеклянное окошко.

Электрическая проводка

Дополнительно изолировать проводку внутри инкубатора не нужно, так как в большинстве конструкций они не взаимодействует непосредственно с новорожденными птенцами или другими возможными опасностями. Однако, если вы беспокоитесь, пропустить провода можно внутри отрезов обычного резинового шланга. В такой защите есть высокая доля практичности: уменьшается вероятность случайного повреждения проводов неловким движением руки или в результате другого происшествия.

Где взять детали

Большинству фермеров присуща одна схожая черта – отказ от накапливания ненужного хлама. Конечно, в хозяйстве все пригодится, но вести дела в беспорядке будет только неряшливый человек. Поэтому, под рукой может не оказаться ни старого холодильника, ни металлических решеток. Не думайте, что покупка всех необходимых материалов влетит в копеечку. Наоборот, многие люди мечтают пристроить накопленный годами хлам и получить за это хотя бы минимальную прибыль.

Обратитесь за помощью к соседям и вскоре соберете необходимые детали. Если чего-то все же недостает, пробегитесь взглядом по сайтам-барахолкам и проблема решиться сама собой.

Наборы для автоматического инкубатора

Для тех, кто не считает себя техническим гением, и не сможет повторить монтаж автоматической системы даже по приложенной схеме, у нас есть интересная подсказка. Во многих сельскохозяйственных магазинах продаются наборы для автоматических инкубаторов, которые содержат в себе следующие обязательные элементы.

1. Лоток с ячейками для яиц, оснащенный двигателем для автоматического переворачивания, питающийся от сети в 220 В. Если купить несколько таких лотков, то каждый из них будет самостоятельно переворачиваться в корпусе холодильника, абсолютно не требуя вашего вмешательства.
2. Таймер, приводящий мотор в действие каждый заданный отрезок времени (например, каждые шесть часов).
3. Терморегулятор с датчиком и цифровой панелью. С его помощь вы всегда будете видеть, достаточно ли тепло будущим птенцам внутри своего первого жилища.

В зависимости от стоимости набора он дополняется вентиляционной системой, дополнительными лотками и т.д. В комплекте часто даются и дополнительные приспособления, полезные птицеводам, например, овоскоп, с помощью которого проверяют, продолжает ли развиваться плод внутри яйца.

Подведем итоги

Итак, теперь вы знаете, как самостоятельно собрать на основе старого холодильника следующие виды инкубаторов:

• обычный, требующий участия человека;
• полуавтоматический, с помощью которого переворачивание осуществляется одним движением;
• автоматический инкубатор, требующий только периодического подливания воды.

Разумеется, для воссоздания каждого из описанных агрегатов необходима определенная сноровка, строительные знания и опыт. Работа это не тяжелая, но кропотливая и дотошная, требующая усидчивости и упорства мастера. Не исключено, что в процессе монтажа придется переделывать некоторые детали и механизмы.

Важным моментом является качество подбираемых деталей. Несмотря на то, что многие из них вы обнаружите в загашнике «на выброс», следите за крепостью материалов. Совсем изношенные использовать нельзя, ведь толку от них не будет. Поломка произойдет через несколько дней использования и пропадет не только ваша работа, но и целый выводок пернатых малышей.

Если под рукой не оказалось холодильника, не отчаивайтесь. Вариантов сделать инкубатор своими руками великое множество. Чтобы познакомиться с ними, прочитайте нашу статью. Пошаговые инструкции создания инкубаторов из картонной коробки и пенопласта, требования к инкубаторам, определение оптимального размера инкубатора.

Мы верим в ваш успех! Внимательно следуйте инструкциям, просматривайте представленные в статье схемы и тогда у вас все получится.

Цены на инкубаторы для яиц

Инкубаторы для яиц

Видео – Инкубатор из холодильника
