Чертеж теплицы из профильной трубы 20 40. Как самостоятельно собрать каркас теплицы из профильной трубы, и есть ли другая альтернатива

Если на участке есть теплица — значит, на столе будут свежие овощи, со схода снега и до первых заморозков. Её можно купить, но лучше сделать самодельную в соответствии со своими предпочтениями. Как сваривается теплица из , видео показывают без подробностей. А новичкам в этом деле они важны для понимания нюансов процесса.

При равной прочности они на 25% легче швеллеров и двутавровых балок. Конструкции из профильных труб имеют следующие преимущества:

• за счёт квадратного сечения элементов каркас обладает высокой стойкостью к деформированию во всех направлениях;
• теплица или парник могут быть изготовлены самостоятельно, так как для монтажа не требуются профессиональные навыки;
• собранная конструкция способна выдерживать значительные нагрузки;
• материал не гниёт, не поражается плесенью и грибком;
• при одинаковом весе их сопротивление на изгиб за счёт рёбер жёсткости больше на 30%, чем у аналогов круглого сечения;
• конструкция из профиля устойчива к перепадам температуры;
• сварные конструкции более надёжны, чем собранные на болтах.

В течение многолетней эксплуатации недостатки не обнаружены. Однако в северных регионах отмечены случаи, когда под весом сырого снега не выдерживали крепления кровли. Если невозможна регулярная очистка крыши, рекомендуется сократить расстояние между фермами.

Выбор профильной трубы

Ассортимент стальных профилей представлен оцинкованными, крашенными, необработанными изделиями. Считается, что трубы с покрытием прослужат дольше. Однако у сварных конструкций в местах соединения защитный слой выгорает, и металл начинает быстро ржаветь. Поэтому выбирать трубы с покрытием нецелесообразно. Необработанный профиль обойдётся дешевле, а покрасить его можно самому после завершения монтажа каркаса.

Если размеры теплицы не превышают 6×2×2 м достаточно трубы с ребром 25 мм и стенкой 2 мм. При больших габаритах выбирается профиль 40×20×2 или 40×40×2 мм. Для горизонтальных стяжек подойдёт труба 20×20×1-1,5 мм.

Выбор формы конструкции

Перед началом создания проекта следует определиться с внешним видом теплицы.

Существует немало различных форм, но чаще выбирают следующие варианты:

1. Теплицы с двускатной крышей позволяют использовать всю площадь. За счёт изменения угла наклона кровли легко решается вопрос уборки снега. Однако из-за сложности конструкции увеличивается расход материалов.
2. Арочная теплица — самый популярный вариант. Не боится сильного ветра, легко и быстро собирается. Но нужно регулярно счищать с неё снег, а для сгибания профильных труб потребуется специальный инструмент.
3. А-образные конструкции похожи на снятую двускатную крышу. Собирается на раз — два, а о проблемах со снегом можно забыть. Но в такой теплице неудобно работать, да и часть земли у стенок использовать не получится.
4. У односкатных теплиц крыша сделана с наклоном в одну сторону. Обычно пристраиваются к дому и используются для выращивания рассады. Достоинства и недостатки те же что и у двускатного варианта.

Помимо перечисленных форм любители экзотики строят шатровые, купольные и прочие диковинки. Скорость созревания урожая и его качество в этих хоромах не увеличиваются, а сложность монтажа и расходы на материалы возрастают.

Размеры и расчет количества материала

Чтобы правильно сварить теплицу из профильной трубы, при составлении проекта нужно отталкиваться от её длины и числа основных элементов. Поскольку дуги должны устанавливаться через 1 метр, то, например, для 6-метровой конструкции их потребуется семь штук. Стандартная длина профильной трубы составляет 6010 мм. Нетрудно подсчитать, что из неё можно согнуть полукруг радиусом 1,9 метров. Чтобы не переводить дорогостоящий материал в отходы следует выбрать высоту арочной конструкции 1,85 — 1,9 м при ширине в нижней части 3,7 — 3,8 м. При этих размерах не нужно при обшивке поликарбонатом обрезать его листы, величина которых равна 6×2,1 м.

Чтобы при постройке двускатной теплицы использовать трубы по максимуму высота её стенки при угле наклона крыши 30 — 45⁰ выбирается равной 1,7 — 2 м, а ширина — 4 м. Длина ската составит 2,25 — 2,45 м. Перемычки устанавливаются в верхней точке дуг и в средней части скатов. На каждом боку по 2 штуки. Задняя стенка укрепляется двумя поперечинами. На фасаде размещается лудка (коробка, фрамуга) для двери. Исходя из её размера, подсчитывается количество вспомогательного профиля.

Фундамент для теплицы

В зависимости от массивности конструкции основания теплицы делаются из дерева, кирпича, бетона. Фундамент нужен, чтобы теплицу не опрокинуло ветром и для защиты от проникновения грызунов и других вредителей. Для небольших конструкций его изготавливают из деревянных брусьев.

Последовательность действий:

1. С выбранного участка удаляются камни, мусор, растительность.
2. Разметка осуществляется вбитыми колышками соединёнными ниткой.
3. Если грунт твёрдый фундамент укладывается без заглубления. В противном случае придётся копать траншею на глубину штыка лопаты.
4. Её дно трамбуется, и на треть высоты засыпается песком или гравием.
5. Нарезаются брусья в соответствии с размерами теплицы и пропитываются антисептиком. Можно воспользоваться битумом, медным купоросом, машинным маслом.
6. Для сборки коробки применяются металлические уголки или длинные саморезы.
7. После её укладки в траншею производится выравнивание по горизонтали с помощью подсыпаемого песка, земли.
8. По углам коробки просверливаются отверстия, в которые вставляют метровые металлические прутья и забивают в землю.
9. Промежутки между стенками траншеи и фундаментом засыпаются, брусья накрываются рубероидом или иным гидроизоляционным материалом.

Для массивных конструкций закладывается упрощённый вариант ленточного фундамента. После очистки и разметки места установки теплицы выкапывается неглубокая, на штык лопаты, траншея. Дно засыпают песком, в грунт забивают закладные из отрезков профиля для крепления стоек. Делать арматурный каркас не имеет смысла, так как даже очень большая теплица не настолько тяжела, чтобы усиливать фундамент. Опалубка изготавливается из обрезков фанеры, досок, листового пластика. После заливки траншеи, пока бетон не схватился, нужно проверить горизонтальность поверхности фундамента и при необходимости выровнять её.

Изготовление каркаса теплицы

Чтобы сварить теплицу арочной формы из профильных труб нужно уметь их сгибать. Эту услугу могут оказать на металлобазе. Вариант с приобретением дорогостоящего специального станка можно не рассматривать. Для изготовления своими руками арочных стоек потребуется шаблон нужного радиуса. Согнуть трубу без деформирования можно тремя способами:

1. Отрезок нужной длины глушится с одной стороны деревянной пробкой. Через другой конец внутрь засыпается тщательно просеянный песок до полного заполнения. После установки заглушки труба готова к изгибанию на шаблоне.
2. Если операция производится зимой, вместо песка заливается вода. Когда мороз превратит её в лёд, профиль можно гнуть.
3. На трубе через равные промежутки болгаркой делаются надрезы глубиной 2/3 от её толщины. Чем меньше радиус — тем больше пропилов. После сгибания все швы завариваются.

Стойки для двускатных конструкций можно собрать из нарезанных по размеру отрезков, но лучше изготовить их из цельных труб. Сначала на середине плети делается угловой вырез и профиль сгибается под углом 60⁰. На расстоянии 1700 мм от концов производятся такие же вырезы позволяющие согнуть трубу на 30⁰. Если зазоры получились большими, в них во время сварки закладываются отрезки проволоки.

Фасадная и задняя стойки с приваренными поперечинами, форточками, дверью устанавливаются в первую очередь. Они должны выставляться по отвесу строго перпендикулярно, иначе возможны перекосы всей конструкции. На бетонном фундаменте их приваривают к закладным, а к деревянному основанию крепят металлическими уголками. После установки промежуточных стоек производится обвязка каркаса стяжками.

Обшивка стенок и крыши

Для покрытия теплиц применяется сотовый поликарбонат толщиной от 4 до 10 мм. Материалом 4 и 6 мм обшиваются сезонные теплицы, а 8 и 10 мм зимние варианты. Чтобы листы не прогибались под весом снега, точки крепления 4-миллиметрового поликарбоната располагаются с интервалом 40 — 50 см, у 6-миллиметрового — 70 см. Для более толстых листов допускается увеличение расстояния до 1 м.

Последовательность обшивки:

1. Распаковав листы, нужно определить на какой из сторон есть защитное покрытие.
2. После разрезания листа на его торец, который будет внизу, наклеивается перфорированная лента, не препятствующая стеканию конденсата по каналам. Герметизация верхнего конца, чтобы в ячейки не попадала дождевая вода, осуществляется скотчем.
3. Подготовленный лист из поликарбоната крепится к фасаду кровельными саморезами. При использовании варианта с пластиковыми термошайбами нужно предварительно просверлить отверстия на 2 мм больше диаметра винта. Это предотвратит коробление обшивки от теплового расширения поликарбоната при изменении температуры.
4. Вырезаются проёмы для форточек и двери.
5. Обшивка задней стены производится аналогично.
6. Поликарбонат на крышу и бока теплицы укладывается защитным слоем вверх и крепится кровельными саморезами. Соседние листы кладутся внахлёст.

При обшивке полиэтиленовой плёнкой она крепится планками, прикручиваемыми саморезами или специальными для арочных конструкций обручами.

Двери и форточки

Для эффективной вентиляции теплицы размером 3×6 м необходимо установить 3 — 4 форточки 40×120 см. Схема их расположения должна предусматриваться на стадии проектирования, чтобы не подстраиваться под пролёты готового каркаса. Форточки лучше устанавливать в верхней части теплицы на боковых стенках.

Подготовка начинается с вырезания из обшивки прямоугольного куска поликарбоната. Желательно попасть в проём между элементами каркаса, но достаточно и близко расположенной горизонтальной поперечины. По размерам листа изготавливается каркас для форточки из уголка или профиля. Поликарбонат крепится саморезами, ими же к верхним углам прикручиваются шарниры. Снизу приваривается кусок цепи, которым форточка будет фиксироваться в открытом состоянии.

Для эффективной вентиляции теплицы размером 3×6 м необходимо установить 3 — 4 форточки 40×120 см

После удаления напильником заусениц края поликарбоната оклеиваются скотчем. Затем нужно вставить форточку на место и убедиться, что ничего не мешает её движению. После проверки свободные части шарниров крепятся к поперечине.

Сборка двери производится по такой же технологии, но рама усиливается одной или двумя поперечинами. Вставляется в подготовленную при сварке каркаса лудку. Если планируется пользоваться садовой тележкой, ширина делается в 1 м, если нет — достаточно 0,6 м.

Заключение

Самостоятельная сварка теплицы из профильной трубы не так сложна, как кажется на первый взгляд. Для производства работ достаточно иметь инвертор, болгарку, электродрель и уметь ими пользоваться. Прочий мелкий инструмент найдётся у любого запасливого хозяина. При составлении проекта следует учитывать, что применение труб прямоугольного сечения вместо квадратного позволит снизить материалоёмкость на 10 — 20%.

Видео как сделать теплицу своими руками

Всем доброго времени суток.

Когда вы решаетесь на строительство парника, то в первую очередь встает вопрос: какой материал использовать? В этой статье я решил сделать обзор самостоятельного изготовления теплицы из прочной профильной трубы. При помощи нее можно сделать надежный каркас, который прослужит много лет.

В интернете можно найти множество советов по сборке сооружения, но большинство специалистов описывают процесс изготовления из трубы, но не профильной.

Нужно понимать, что профильная труба в отличие от традиционного аналога имеет прямоугольную или квадратную форму.

Несмотря на небольшую массу, этот материал является достаточно прочным. Если предполагается сделать арочную теплицу, то рекомендуется использовать профиль 40×20. Для перемычек лучше подойдет труба с размерами 20×20.

Преимущества профильной трубы

• Долговечность.
• Большой выбор покрытия.
• Простое крепление.
• Легкая сборка.
• Возможность сделать конструкцию любой формы.

Единственной сложностью может быть сгибание материала. В этом случае нужно точно согнуть одну трубу, после чего использовать ее в качестве шаблона. Предварительно ее нужно заполнить песком.

Существует несколько вариантов форм парника, но я решил остановиться на обзоре изготовления арочного типа. Если есть небольшие навыки подобных работ, то не должно возникнуть проблем со сборкой.

Во время выбора места для будущей теплицы, нужно учитывать максимальную освещенность, поэтому она должна смотреть строго на юг. Перепады поверхности не должны превышать 10 см.

Для изготовления арок нужно подготовить профиль с сечением 20×40 в количестве 10 шт (профильная труба). Примерная длина труб должна составлять 5,8 м (можно сразу нарезать при покупке, или взять 6-метровые трубы). Для формирования дуг рекомендуется использовать трубогиб, если делать это руками, то будет сложно добиться высокой точности.

Для перемычек каркаса нужно подготовить профиль с сечением 20×20 мм в количестве 40 шт. Длина труб составляет 67 см.

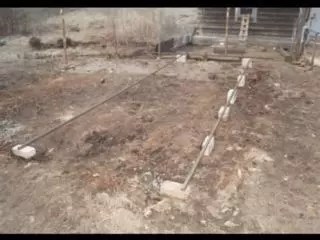

При помощи колышков и веревки сделать разметку будущего сооружения. Чтобы добиться ровной конструкции, нужно проверять разметку по диагонали.

Вырыть котлован на глубину 80 см, после чего залить цементным раствором, до уровня продольного основания, высота которого должна составлять около 15 см.

На следующем этапе поперечные основания привариваются к продольным. Чтобы придать прочности и надежности рекомендуется воспользоваться металлическими уголками.

Под основанием выложить кирпич, при необходимости для кладки можно сделать небольшую канавку.

Перед возведением каркаса, нужно выложить листы поликарбоната, сверху уложить дуги и обвести маркером. Вырезать материал можно при помощи строительного ножа, при этом оставить запас около 2 см.

Когда раствор полностью застынет, следует приступить к монтажу каркаса из профильной трубы. К продольным основаниям нужно приварить первую арку.

Важно отметить, что установка первой и последней арки является ответственным действием, поэтому рекомендуется пользоваться отвесом.

При помощи перемычек последовательно привариваются остальные арки. Специалисты рекомендуют начать приваривать дугу к верхней перемычке. После того, как будет установлена последняя арка, нужно приварить торцевые перемычки из профиля с сечением 20×20, так как они не несут большой нагрузки.

Поликарбонат крепится к конструкции при помощи специальных саморезов с шайбами. Перед обшивкой с листов необходимо снять защитную пленку. Первый кусок должен выступать за пределы конструкции, примерно на 15 см.

После крепления поликарбоната нужно вырезать отверстия под форточки и двери. Все стыки нужно обработать силиконом.

Срок службы такой самодельной теплицы составляет более 10 лет. При этом конструкция не требует никакого ухода.

Чертеж теплицы и сборка (видео)

Подготавливая чертеж тепличной конструкции важно учитывать, что труба имеет стандартные размеры от 3 до 12 м. Поэтому нужно узнать этот момент у продавца. Это позволит избежать переплат и работать без обрезков.

Важно! Сечение профильной трубы для основных деталей должно быть 20×40, а также 20×20 для соединительных элементов.

На схеме нужно указать следующие данные:

• Фундамент.
• Вертикальные стойки.
• Крыша конструкции.
• Верхняя обвязка.
• Форточки и дверь.
• Распорки.

В первую очередь, нужно определиться с расстоянием между вертикальными стойками. Специалисты рекомендуют 1 м. В случае, когда парник предполагается накрывать полиэтиленовой пленкой, то расстояние можно сократить до 0,6 м. Это необходимо для снижения нагрузки на трубу. Если требуется увеличить расстояние, то нужно дополнительное укрепление.

К созданию теплицы арочной формы нужен немного другой подход. Ведь здесь требуется правильно согнуть профильную трубу под определенным углом. Если предполагается, что высота парника будет составлять 2 м, то нужно приобрести 12-ти метровую трубу. Расстояние между дугами, рекомендуется делать не более одного метра.

Все дуги крепятся между собой, кроме того, для закрепления сооружения с каждой стороны нужно будет использовать профиля. В семе указать дополнительные распорки на фронтах.

Следует понимать, что при необходимости из трубы можно сделать любые детали, поэтому существует возможность создать односкатную, треугольную, шарообразную форму будущей теплицы.

Вы наверное понимаете, что сооружение получится достаточно тяжелым, поэтому нужно подготовить основание. Фундамент изготавливается по усмотрению владельца земельного участка. В цементный раствор рекомендуется сразу вставить анкера, к которым приваривается рама для усиления.

Процесс сборки несложный:

1. Для вертикальных стоек нарезать профильную трубу необходимого размера.
2. Вертикальные стойки приварить к основанию, при этом пользуясь строительным уровнем.
3. Сверху стоек нужно зафиксировать обводку.
4. Сделать замеры и отрезать детали для вертикальных столбов.
5. Поперечными перекладинами соединить и зафиксировать все стойки.
6. Сделать дверь и установить в предполагаемое место.

Некоторые садоводы и огородники предпочитают изготовить каркас на земле, после чего закрепить его на фундаменте. Чтобы избежать перекосов, такие работы нужно делать только на ровной поверхности.

Чтобы самостоятельно сделать парник арочной формы из профильной трубы, потребуется использование трубогиба. При его отсутствии, для сгиба нужно выполнить следующие действия:

• Отрезать материал нужной длины.
• Сделать напилы.
• Согнуть трубу.

После монтажа каркаса нужно закрепить поликарбонат. Но здесь есть несколько нюансов:

• Лицевой стороной является та, на которую нанесена защитная пленка.
• Крепить листы нужно саморезами с резиновой шляпкой.
• Между собой листы соединяются металлическими пластинаками.
• Стыки обрабатываются герметиком.
• После закрепления материала снять защитную пленку.

Высокая стоимость готовых изделий может стать серьёзным препятствием для установки теплицы. В такой ситуации можно изготовить парник из профильной трубы своими руками. Фото конструкций и чертежи легко можно найти в интернете. Однако без соответствующих знаний собрать теплицу будет непросто.. Предлагаем познакомиться с особенностями разработки чертежей, порядком выполнения монтажных работ и выбора места для установки теплицы.

Читайте в статье

Преимущества и недостатки строительства своими руками парника из профиля

Наверняка каждый из вас задумывался о том, стоит или не стоит браться за такую задачу. Для лучшей мотивации приведём несколько причин, которые станут хорошим стимулом для создания такой постройки:

1. Уникальность. При самостоятельном изготовлении теплицы из профильной трубы чертёж конструкции прорабатывается специально для конкретного участка. Всегда можно изменить не только размеры, но и форму парника.
2. Доступность . Нередко стоимость снижается вдвое.
3. Прочность. На этапе разработки проекта теплицы из профильной трубы проще внести необходимые изменения, чем дорабатывать уже готовые решения.

Из недостатков следует отметить более длительные сроки возведения, так как приходится тратить время не только на сборку отдельных элементов, но и на их изготовление.

Как выбрать место для парника

При выборе месторасположения парника следует учитывать следующие правила:

• зимнюю теплицу следует установить поближе к дому, чтобы упростить подключение к системе отопления и снизить затраты на приобретаемое оборудование и расходные материалы;

Внимание! Пристенное расположение является наименее затратным.

• стоит отказаться от низинных, открытых участков или мест, имеющих значительный уклон;
• при наличии на участке зон с различным грунтом стоит отдать предпочтение песчаной почве, не способствующей застаиванию воды. Глинистая почва требует специальной подготовки перед установкой парника;
• следует отказаться от мест, в которых грунтовые воды располагаются выше 1,5 м от поверхности.

Комментарий

Задать вопрос

" Понаблюдайте за своим участком и выберите для установки парника хорошо освещаемое место, в котором не застаивается дождевая вода и есть защита от сильных порывов ветра.

"

Определившись с местом установки, стоит правильно расположить теплицу относительно сторон света. Выбор будет зависеть от конструктивных особенностей монтируемой конструкции:

• односкатную теплицу располагают скатом крыши на юг;
• продольную ось двускатной или арочной конструкции направляют с севера на юг. Отклонение не должно превышать 15−20°.

Выбор типа конструкции теплицы из профильной трубы

Приступая к изготовлению теплицы из профильной трубы своими руками, чертежи разрабатываются для шатровой либо арочной конструкции. Арочный парник предполагает наличие специального производства, так как придать требуемую форму самостоятельно сложно. К преимуществам таких конструкции стоит отнести простоту сборки при наличии изогнутых деталей. К недостаткам − ограниченную функциональность из-за невозможности высаживания около стенок высоких растений.

Шатровые парники отличаются простым конструктивным исполнением. В их составе отсутствуют изогнутые элементы, что значительно упрощает процесс изготовления. Несмотря на наличие в продаже уже готовых изделий, многие стремятся изготовить самостоятельно именно шатровые теплицы из профильной трубы. В конструкции данного вида можно высадить растения различной высоты.

Внимание! Шатровые парники стоят дороже арочных, так как для их возведения требуется больше основного и укрывного материала.

Каким материалом обшить парник из профильной трубы своими руками: фото и особенности возможных вариантов

Чтобы было проще выбрать подходящий укрывной материал, предлагаем познакомиться с возможными вариантами. Предпочтение может быть отдано:

• поликарбонату . Наилучший вариант для теплицы из профиля 20×40 мм. Отличается оптимальным соотношением прочностных характеристик и веса. Обеспечивая достаточное прохождение солнечного света и хорошо сохраняя тепло внутри парника, поликарбонат превосходит по износостойкости стекло в 200 раз. Имея в наличии нож или ножницы, каждый может отрезать поликарбонат в размер своими руками.

Совет! При выборе подходящего укрывного материала следует учитывать свои финансовые возможности и желаемые эксплуатационные характеристики парника.

Статья по теме:

Какие бывают теплицы из поликарбоната, критерии выбора теплицы из поликарбоната, ведущие производители готовых теплиц из поликарбоната, популярные разновидности парников из поликарбоната с открывающейся крышей - читайте в публикации.

Подготовка чертежей с размерами для теплицы из профильной трубы и создание сметы

Чаще всего эскиз будущего парника разрабатывается с учётом стандартных габаритов. Однако при детальной проработке чертежа теплицы из профильной трубы с размерами могут вноситься определённые коррективы с учётом её месторасположения. Предлагаем познакомиться с особенностями создания чертежей для конструкций различной формы.

Подробный чертёж упростит изготовление своими руками

Создание чертежа каркаса из профильной трубы для шатровой теплицы

При разработке чертежа каркаса теплицы из профильной трубы с шатровой кровлей следует определиться с углом наклона крыши. Выбор делается с учётом ветровой и снеговой нагрузки, характерной для конкретной местности, и обычно составляет 30−45º. Высоту боковых стенок выбирают из диапазона 1,7−2 м.

При расчёте габаритов кровли задают угол наклона крыши и ширину будущей постройки. Длина ската будет численно равна гипотенузе прямоугольного треугольника, один из катетов которого равен половине ширины парника. В этом случае длина ската будет составлять половину ширины теплицы, разделённой на косинус угла ската, а высота – произведение половины ширины парника на тангенс угла наклона кровли. Например, для теплицы шириной 3 м с углом наклона кровли в 45º расчёты производятся следующим образом:

• длина ската = 1,5 м / cos45º = 2,12 м . Дополнительно предусматривается напуск длиной 0,1–0,3 м. Окончательно длина ската при напуске 0,3 м будет равна 2,42 м;
• высота кровли = 1,5 м × tg45º = 1,5 м. Если высота боковых стен составляет 2 м, суммарная высота строения будет равна 3,5 м.

Ширину дверного проёма стоит выбрать 0,7–0,8 м. Размеры форточек для вентиляции должны составлять 0,3×0,5 либо 0,5×0,5 м. Для зимней теплицы стоит предусмотреть тамбур. Вертикальные стойки должны располагаться через 0,6–1 м. Выбрав наибольшее расстояние, можно уменьшить затраты на изготовление каркаса. Меньшее позволит увеличить срок службы укрывного материала.

Создание чертежа для изготовления своими руками теплицы арочной конструкции из профильной трубы

Приступая к расчёту, следует определиться с высотой будущего парника. Обычно она составляет 1,9–2,4 м. Сама арка, по сути, является половиной правильной окружности. Разрабатывая чертёж теплицы из металлопрофиля своими руками, следует учесть, что длина правильной окружности равна

L = 2 × π × r, где

• π – 3,14;
• r – радиус окружности. В данном случае это высота будущего парника.

Комментарий

Ландшафтный дизайнер студии VENUS DESIGN

Задать вопрос

" Стандартная длина поликарбоната и профилированных труб − 6 м. Исходя из этого, следует рассчитывать высоту будущей конструкции. Ширина будет равна двум высотам.

"

Создание чертежа для изготовления своими руками фундамента под теплицу из металлопрофиля

Необходимость обустройства фундамента под теплицу обусловлена небольшим весом конструкции из профиля. Как следствие, при достаточно сильном порыве ветра парник может улететь. Разрабатывать чертёж основания следует после того, как будут определены габариты каркаса теплицы из профильной трубы. Своими руками обычно обустраивают фундамент, высота которого равна 0,3–0,8 м. Остальные параметры стоит выбрать на 0,2–0,3 м больше размеров парника.

Как рассчитать нужное количество строительного материала при создании парника из металлопрофиля своими руками

Для расчёта необходимого количества материала потребуется подробная схема теплицы из профильной трубы. Своими руками можно изготовить различную конструкцию. Расчёт выполняется с учётом конструктивных особенностей и геометрических параметров строения. Сложим протяжённость всех элементов каркаса, далее следует полученное значение разделить на стандартную длину профильной трубы.

Комментарий

Ландшафтный дизайнер студии VENUS DESIGN

Задать вопрос

"Планируя возведение своими руками парника из металлопрофиля с поликарбонатом, следует учесть стандартные размеры листов: 2,1×6 м и необходимость их укладки с нахлёстом 0,6–0,7 м.

"

Как своими руками построить парник из профильной трубы

Для качественной сборки парника из профиля своими руками следует придерживаться определённой технологии выполнения работ. Предлагаем познакомиться с основными этапами, чтобы вы могли построить конструкцию, способную прослужить достаточно долго.

Какие инструменты нужны для работы

Перечень инструментов, которые потребуются в процессе изготовления конкретного парника, может отличаться. Для сборки каркаса, кроме металлического профиля, стоит подготовить:

• сварочный аппарат с мощностью более 3 кВт, если элементы планируется соединять посредством сварки;
• болгарку;
• плоскогубцы;
• молоток;
• шуруповёрт;
• измерительный инструмент. Обязательно наличие угольника для контроля угла, под которым соединяются отдельные элементы, и строительного уровня − для определения их пространственного положения.

Сборка каркаса теплицы из профильной трубы

От качества выполненной работы зависит не только внешний вид монтируемой конструкции, но и срок её службы. Сборка каркаса теплицы из профильной трубы может производиться по-разному: с помощью резьбовых соединений и посредством сварки. Предлагаем ознакомиться с нюансами изготовления элементов арочного парника и порядком сварки каркаса.

Как придать профильной трубе для каркаса теплицы вид дуги

Сформировать дуги для теплицы из профильной трубы можно, обратившись в специализированную компанию. Здесь необходимые манипуляции выполнят на специальном оборудовании. Тем, кто планирует всё сделать своими руками, предлагаем узнать, как правильно согнуть профильную трубу для теплицы без деформации. Для начала стоит подготовить радиусный шаблон, а затем воспользоваться одним из следующих методов:

1. Первый способ. Просеяв и просушив речной песок, прокалить его на металлическом листе, добившись полного испарения влаги. Установив с одной стороны профильной трубы деревянный чопик, засыпать внутрь подготовленный песок. После этого можно придать профтрубе желаемую форму без риска деформации. Воспользоваться способом можно в любое время года.
2. Второй способ , актуальный для зимы. Вместо песка, используется вода, которую наливают внутрь трубы и ждут её замерзания. После этого заготовку гнут по шаблону.
3. Третий способ . С помощью болгарки на профильной трубе делаются надрезы на 2/3 ширины через равные расстояния. Последние выбираются с учётом величины изгиба кровли. После этого профтруба изгибается, а надрезы завариваются.

Как своими руками сварить каркас теплицы из профильной трубы

Если вы решили сварить теплицу из профильной трубы своими руками, работу можно сделать в следующей последовательности.

Иллюстрация	Описание действия
	Необходимо подготовить и отрезать в размер требуемое количество профильной трубы нужного сечения.
	Выставляем по уровню в соответствии с чертежом элементы боковой стенки.
	Контролируем пространственное положение каждого элемента.
	Свариваем элементы между собой. Режим процесса выбирается в зависимости от толщины стенки и материала, из которого изготовлены профильные трубы.
	Изготавливаем вторую стенку с такими же размерами.

Как своими руками обшить каркас теплицы из профильной трубы

Если в качестве укрывного материала выбран поликарбонат, работы можно выполнить в следующей последовательности.

Выбирая материал для каркаса теплицы, основываясь на расчетах и чертежах, стоит остановиться на профильной трубе. Видео об ее характеристиках свидетельствуют, что для изготовления парников это отличное решение. Тем более, что он легко исполним своими руками.

Преимущества использования профильной трубы

Сравнивая профильную трубу с другими возможными материалами для изготовления каркаса, можно выделить такие ее особенности и преимущества:

• долговечность. Как известно, деревянный брус от влажности, присущей теплице, достаточно быстро сгниет. Даже если его обработать антисептиком, это не продлит его службу. Не стоит забывать и об усушке, естественной деформации дерева, из-за чего каркас «перекосит». Алюминиевую же трубу можно дополнительно обработать антикоррозийным составом или попросту покрасить.
• больше вариантов выбора покрытия. Допустимо использовать поликарбонат, пленку, стекло. При этом первый будет наилучшим сочетанием, так как оба обладают надежностью и длительным сроком службы.
• простота крепления. Детали легко приварить, причем под любым углом. А подобные трудности возможны, если остановиться на металлопластиковой трубе. Если для покрытия выбран поликарбонат, использовать дополнительные подкладки не нужно.
• легко выполнить сборку самостоятельно. Профильную трубу можно изгибать, разрезать на нужного размера детали и крепить под любым углом.
• возможность выполнить парник любой формы.

Решив использовать профиль, необходимо определить на участке место под парник, чтобы понимать, какого он должен быть размера. После этого следует работать согласно алгоритму:

1. Выбрать форму и тип парника.
2. Прорисовать схему или чертеж.
3. Произвести расчет количества и типа нужных материалов.
4. Приступить к сборке.

Чертеж – что нужно учесть

Рисуя чертеж необходимо учитывать, что профильная труба обычно реализуется стандартных размеров: 3, 4, 6, 12 м. Уточнив у продавца данный момент, необходимо отталкиваться от него. Это позволит сэкономить на материале. Точнее, сократить количество обрезков и излишков. Например, можно сделать теплицу длиной в 6 м, а шириной – в 4 м. Выбрав высоту 2 м, трубу получится нарезать без излишков и для вертикальных стоек.

Внимание! Толщина металла и внутренний диаметр играют значительную роль. Для стоек и основных деталей лучше выбрать 20*40 мм, а для соединительных – 20*20 мм.

Чертеж будет формироваться из таких составляющих каркаса:

• основание;
• вертикальные стойки;
• верхняя обвязка;
• крыша;
• дверь, окна;
• дополнительные укрепления (распорки).

В чертеже необходимо учесть, на каком расстоянии потребуется проставить вертикальные стойки. Согласно стандартам, рекомендуется выбрать параметр 1 м. Если же планируется накрывать его пленкой, допустимо сократить до 60 см. Это позволит понизить нагрузку на материал и продлить период его службы.

Если возникла необходимость оставить большее расстояние, например, при прорисовке лицевой части, потребуется дополнительно укрепить трубы. Это можно сделать при помощи диагонально вставленной трубы между вертикальными распорками.

Каркас крыши формируется по стандартной строительной технологии, потому в чертеже потребуется отразить:

• две равные балки от каждой стенки на расстоянии, равном промежутку между стойками;
• балки на каждом скате потребуется соединить между собой в плоскости ската;
• противоположные балки соединить. Получается своеобразная «ферма».

При составлении чертежа необходимо учесть будущие места стыков поликарбоната.

Несколько отличным будет подход, если теплица арочная. В виду необходимости согнуть трубу под нужным углом, нужно четко понимать, какая высота получится в наивысшем месте, чтобы зря не расходовать пространство или чтобы оно было достаточным для осуществления ухода за растениями. Например, чтобы получить в центре теплицы высоту порядка 2 м, потребуется профиль в 12 м (или два по 6 м, соединенных в центре). Установить их нужно на расстоянии порядка 4 м (ширина теплицы). Количество дуг стоит прорисовывать исходя из варианта для обшивки и ожидаемой нагрузки. В среднем, расстояния в 0,6 – 1 м будет достаточно.

Между собой каждая пара дуг будет соединена, а также потребуются профиля на каждую сторону для закрепления конструкции. На фронтонах с учетом двери и окон, нужно также прорисовать дополнительные распорки.

Не стоит забывать, что профильную трубу можно нарезать любыми деталями и сложить требующуюся конструкцию. При желании, например, можно сделать треугольную, односкатную, даже шарообразную теплицу.

Инструкция по проведению работ

Прежде чем собирать теплицу, нужно подготовить основание – фундамент. На свое усмотрение, его можно залить бетоном, выложить из кирпича, использовать рельсу или иной вариант. Поскольку конструкция не будет тяжелой, заливной фундамент достаточно выполнить на 20-30 см. В бетон можно сразу заложить в нескольких местах анкера или закладные детали, к которым впоследствии приварить каркас. Это создаст прочное основание.

1. Нарезать профиль нужной длины на вертикальные стойки.
2. Приварить все вертикальные столбы согласно размерам на чертеже, выставляя их по уровню вертикально.
3. Установить и закрепить верхнюю обводку (трубу по верху всех стоек).
4. Замерить и нарезать соединительные детали между стояками.
5. Соединить стойки в обозначенных местах поперечными перекладинами.
6. Наварить «балки» на крышу, соединить их перекладинами.
7. Отдельно собрать дверь, укрепить в нужное место.

Это не единственно возможный вариант выполнения. Иногда проще собирать детали по частям на ровной горизонтальной поверхности и устанавливать на постоянное место большими деталями. Например, каждую из сторон можно сварить на земле. Для этого потребуется выполнить большой четырехугольник, внутри которого наварить перекладины и поперечно их зафиксировать. Чтобы упростить работу, лучше варить детали небольшими «порциями», по секциям в 2-3 м.

Внимание! Осуществляя сборку на земле, нужно выбрать ровную поверхность, чтобы в деталях не произошел перекос. Периодически стоит примерять конструкцию к будущему парнику, чтобы не ошибиться в размерах.

Аналогично и с крышей. «Скаты» можно выполнить в виде прямоугольников и закрепить их только в момент установки между собой. Выбор способа в данной ситуации зависит от количества человек, выполняющих монтаж. Двери и форточки можно наваривать сразу на необходимые детали.

Совет. Если длинную трубу надрезать в нескольких местах с одной стороны, можно согнуть профиль таким образом, чтобы из него сразу получилась конструкция стоек с крышей (пятиугольная деталь). Это позволит несколько сэкономить материал и время.

Арочная теплица – особенности

Чтобы из профиля сделать арочный парник, потребуется иметь трубогиб. Это специальный инструмент, при помощи которого металл можно согнуть под любым углом, получая плавный переход. Если его нет в наличии, нужно немного потрудиться:

1. Трубу нарезать необходимой длины.
2. На одной стороне сделать небольшие напилы.
3. Согнуть профиль до нужного радиуса.

Совет. Чем чаще выполнить напилы, тем легче согнется труба и тем плавне будет изгиб.

Кроме этого существуют народные методы для сгибания. Один подразумевает прокаливание трубы песком. Прокаленный песок нужно засыпать вовнутрь, плотно утрамбовать, заткнув оба выхода чопами. Как подтверждают специалисты, с таким наполнением согнуть трубу можно руками, без дополнительных приспособлений.

Дуги из профильной трубы можно сделать трубогибом

Готовые дуги потребуется закрепить согласно инструкции:

1. Фронтальную дугу установить на основание, выставить по уровню вертикально, приварить.
2. Установить и прикрепить две вертикальные стойки на фронтоне, которые будут коробом для установки двери.
3. Аналогично смонтировать следующую арку.
4. Между собой арки закрепить с боковых сторон деталью нужного размера.
5. Подобным образом установить все дуги.
6. По верхней части проложить трубу, приварить к каждой дуге.
7. Если конструкция не достаточно надежна, выполнить дополнительные крепежные детали по бокам.

Внимание! Сборку лучше начинать с двух противоположных сторон, чтобы конструкция была крепче.

Двери и форточки собрать согласно прорисованной схеме и приварить к фронтону.

Корректно составленные чертежи теплиц из профильной трубы с размерами – залог продолжительной эксплуатации конструкции подобного рода. Несмотря на кажущуюся сложность, справиться с разработкой проекта сможет даже начинающий садовод. Здесь важно акцентировать внимание на том, что непосредственная сборка теплиц из профильной трубы на основе технически правильного чертежа занимает не более 2-3 часов.

Степень детализации чертежа – наиболее сложный во всех отношениях момент в работе. Если одни говорят о том, что технология требует учета всех объектов материального мира, присутствующих на объекте, другие – принимают во внимание лишь саму сварную теплицу. Истина, как часто это бывает, находится посередине.

Правильно изготовить парник из профильной трубы поможет рациональный подход к делу.

Опираться можно на приведенные ниже практические советы:

• Учитывается положение всех источником тени, например, забор, растительность, другие дома и хозяйственные постройки;
• Фиксируется тип выбранных строительных материалов, иначе разность технических параметров не позволит завершить производство домика для рассады;
• Наличие трубопровода и других видов коммуникационных сооружений в непосредственной близости от теплицы нужно зафиксировать в проекте.

Технически грамотный чертеж предполагает учет всего, что окружает парник. При этом внимание акцентируется только на том, что непосредственным образом взаимодействует с теплицей.

Строим парник из профильной трубы своими руками на колышках

Для начала проводится выравнивания поверхности, где будет установлен парник. После этого с максимальной точностью расставляются по всему периметру колышки. Интервал между ними составляет от 25 до 30 см. На основании указанных цифр несложно приобрести необходимое их количество.

Как только периметр теплицы отмечен, все колышки загоняются в землю на глубину 20-25 см. Необходимо убедиться в прочности получившейся конструкции, иначе дуги основания быстро потеряют прочность.

В дальнейшем производится сборка основания на основании сделанного чертежа.

Порядок действий выглядит следующим образом:

• Тройники монтируются таким образом, чтобы труба свободно проходила через них;
• В качестве основного фиксирующего элемента используется саморезы, которые подбираются с учетом размеров трубы;
• Если нет желания возиться с крепежами, то можно использовать иной способ – своими руками следует нарезать трубу на более мелкие части;
• Вне зависимости от выбранного способа фиксации, каждый тройник дополнительно закрепляется монтажным клеем, иначе каркас не будет достаточно прочным;
• Инсталлируются арки и все соединяющие их элементы;
• Выполняется изготовление оконных и дверных проемов в соответствии с утвержденным чертежом;
• С целью исключения вероятности сквозняка, для дверной группы рекомендуется взять профиль с диаметром 1-1/4.

Разновидность парника на колышках хорошо себя зарекомендовала в умеренном климате. На этапе проектирования нужно указать положение каждого из них, в противном случае надежной фиксации арок ожидать не стоит. Помимо этого, для оконной и входной группы берется более широкий (в плане диаметра) профиль трубы.

Советы новичкам: теплицы из профильной трубы с коробами

В том случае, когда уровень грунтовых вод на участке достаточно низок, парник допускается установить на основание из досок. На этапе составления чертежа проводятся измерения диагоналей, проведенных из 4 точек основания.

Новичкам необходимо помнить, что грунт характеризуется незначительной, но все-таки подвижностью. Для того чтобы в процессе изготовления зафиксированные размерности не изменились, следует применять дополнительное укрепление. Изготавливается оно из кусков старой арматуры.

Помимо этого, не лишним будет обратить внимание на приведенные ниже рекомендации:

• В проекте необходимо учесть необходимое расстояние между дугами – оптимальный показатель находится в диапазоне от 0,5 до 1 м;
• Фиксаторы из старой арматуры вбиваются в землю таким образом, чтобы над поверхностью они возвышались на 25-30 см;
• В зависимости от того, планируется возвести из профилированной трубы парник 20х20 или 40х20, разрезаются сами трубы;
• Каждый конец такой трубы фиксируется у основания с использование шурупов;
• У каждого торца нужно установить деревянную рамку, в которой нужно сделать форточку;
• Производится это на основании согласованной схемы работы.

Проект теплицы на деревянном основании оправдан в том случае, когда на участке хорошая почва. В большей степени это относится к уровню грунтовых вод, который должен быть низким. В этом случае поверх деревянного основания монтируется стальной каркас. Залогом успеха является правильный расчет расстояния между арочными дугами. Его можно сделать самому, или отдать предпочтение инженерному калькулятору.

Теплицы пользуются большой популярностью у огородников. Это возможность получать урожай ранней весной или круглый год. Обзор основных конструкций приведён в нашей следующей статье:

Износостойкий каркас теплицы из профильной трубы: чертежи в деталях

Часто можно услышать, что даже корректно выполненный проект приводит к множеству проблем. Открывает список нарушения геометрии строения в результате частичной или полной деформации металлических арочных дуг.

С одной стороны, садовод учел минимальную необходимую толщину трубы, но что-то все-таки пошло не так. С другой стороны, винить стоит неверный сделанный расчет.

Акцент делается на ошибки, связанные с не совсем корректным соотнесением характеристик грунта, планируемых габаритов постройки и ее веса.

Снизить количество таковых помогут следующие рекомендации:

• Чем шире будет теплица из поликарбоната, тем шире необходимо построить основание;
• Длинная конструкция, например, от 30 м и больше, требует сварить арочные дуги на расстоянии не менее 1,2 – 1,5 м;
• Наличие двух и более самодельных форточек автоматически влечет за собой потребность в использовании профильной трубы.

В наше время теплицы, сделанные из поликарбоната пользуются весьма значительной популярностью у фермеров и обычных любителей дачной жизни. Узнайте о том, как установить теплице на 8 м из нашего материала:

Большинство ошибок возникает у садоводов на этапе составления проекта. Для начала необходимо запомнить, что ширина и высота конструкции напрямую влияет на основание. В связи с этим, нужно в обязательном порядке провести несколько измерений, позволяющих исключить даже малейшую вероятность ошибки.

Садоводы делятся опытом: как сварить теплицу из металлических профильных труб

Для многих окажется настоящим открытием тот факт, что вне зависимости от вида конструкции, учитывается при составлении чертежа. Диаметр труб, количество поддерживающих арочных конструкций – 2 наиболее важных параметра, определяющих минимальное количество точек для сварки.

Избавить от множества проблем в процессе сварки помогут разработанные садоводами со стажем рекомендации:

1. Обвязка всегда фиксируется на заранее смонтированных закладных на уровне фундамента. В этом случае даже неопытный сварщик не будет испытывать сложности.
2. Сварочные работы производятся только до момента нанесения поликарбоната, в противном случае покрытие придет в негодность. Перед тем как взять в руки сварочный аппарат, необходимо убедиться в правильности фиксации каркаса. Не лишним будет убедиться, что толщина каждой профильной трубы соответствует параметрам, указанным в ранее утвержденном проекте.
3. После завершения сварочных работ остов нужно покрасить и провести антикоррозийную обработку.

Теплица из профильной трубы своими руками (видео)

Даже незначительную оплошность невозможно будет исправить после того, как все точки крепления будут обработаны сваркой. Именно поэтом больше всего внимания, как было сказано раньше, уделяется чертежу. Документ кажется незначительным, хотя, на самом деле он на 90% определяет долговечность постройки. Если садовод не чувствует в себе силы, всегда можно воспользоваться инженерным калькулятором.
