Автоматическое освещение в гараже. Как правильно провести разводку электропроводки в гараже: схемы разводки, требования к укладке кабеля

Провести свет в гараж несложно, если он располагается рядом с домом, электрощитом или линией электропередачи. При наличии электричества пользоваться гаражом будет гораздо удобнее, более того, вы сможете работать в нем с электрическими инструментами и оборудованием.

Начать следует с того, что проводку нужно делать скрытной – не столько ради эстетики, а сколько в целях безопасности. Если гараж сделан из листового железа, то ни о какой скрытой проводке, конечно, речи быть не может, зато в таком случае можно использовать различные коробы, рукава и гофрированные трубы.

Важно! Ради безопасности на вводе следует установить в электрощит заземляющее приспособление, в качестве которого могут быть использованы металлические пруты диаметром 1,5-1,6 см (их следует вкопать в землю вертикально и соединить между собой стальной пластиной).

Кроме того, все розетки, переключатели и проч. должны быть хорошо защищены от пыли и влаги (желательно использовать приборы класса IP44).

Как провести электричество в гараж законно

Если из гаража планируется сделать полноценную мастерскую, то понадобится трехфазный ввод, для которого, в свою очередь, необходимо посетить местный Энергосбыт и получить там технические условия (в дальнейшем нужно будет соблюдать каждый из пунктов) и соответствующее разрешение.

А если речь идет о гаражных массивах, то в них зачастую создаются кооперативы. Именно в таком кооперативе следует получить разрешение на электрификацию гаража, узнать, где расположен электрический щит и на каких условиях можно к нему подключиться. Кроме того, необходимо заключить договор на энергоснабжение.

Свет в гараже своими руками: поэтапное руководство

Процедура состоит из нескольких этапов, ознакомимся с особенностями каждого из них.

Этап первый. Разрабатываем схему

Начинаем работу с составления схемы проводки – это поможет предотвратить возможные ошибки при монтаже. В схеме указываем месторасположение кабелей, переключателей, розеток и светильников, соблюдая ряд приведенных ниже требований.

Дистанция между потолком и кабелем должна составлять как минимум 10 см, а от пола до розетки – 50 см. Что касается общего выключателя, то он должен находиться справа от ворот, примерно в 150 см от пола.
Также отмечаем, каким именно способом будем подключать каждый элемент сети. Розетка в обязательном порядке должна находиться перед переключателем, в то время как переключатели с лампой следует соединять последовательно.
Для соединения элементом используем прямые линии, расположенные перпендикулярно относительно друг друга. Начинаем соединение с распределительного щитка.

После этого переносим составленную схему на стены. Для нанесения линий используем длинный шнур, предварительно окунув его в краску.

Этап второй. Подготавливаем инструменты и материалы

Для работы нам потребуется:

молоток;
отвертка-индикатор;
зубило;
перфоратор (если гараж не металлический);
отвертка;
электродрель, набор сверл;
бокорезы;
изолента;
плоскогубцы;
строительный гипс;
саморезы;
дюбели.

Также подготавливаем самое главное, то есть электрокабель. Желательно использовать медные провода, хотя вполне подойдут и алюминиевые. Еще покупаем переключатели, осветительные приборы, розетки, гофры и коробы для прокладки кабеля.

Этап третий. Монтируем проводку в гараже

Монтаж делится на две части:

внешняя проводка (в гараж от энергоисточника);
внутренняя.

Важно! Если внутреннюю прокладку можно выполнить своими руками, что многие и делают, то внешней должен заниматься исключительно профессиональный электрик, у которого имеется доступ к высоковольтным линиям.

Внешняя проводка

Электрическую энергию можно передавать в помещение двумя способами:

под землей;
по воздуху.

Выбирая тот или иной вариант, мы руководствуемся, прежде всего, взаиморасположением нашего гаража и других строений. Если он расположен дальше, чем в 25 м от столба, то при «воздушной» прокладке нам придется поставить дополнительный столб . Более того, провод должен быть в 2,75 м от земли (рядом с гаражом), 3,75 м (над тротуарами) и 6 м (над проезжей частью). Линию вводим через стену на высоте 2,75 м, для чего используем изоляторы на крюках.

Важно! Отверстие под ввод проделываем с уклоном в сторону улицы, чтобы внутрь не проникала вода.

После работы все щели тщательно изолируем. Если высота нашего гаража менее регламентированных 2,75 м, то устанавливаем трубостойку – специальную трубу из стали, верхний конец которой выгнут под углом в 180 градусов. В таком случае ввод кабеля можно сделать даже через крышу.

Что же касается подземной прокладки, то кабель здесь нужно защитить при помощи стального короба . Ввод осуществляем посредством отверстия в фундаменте, кабель в этом месте защищаем трубой. Что важно, каждый кабель нуждается в отдельном отверстии.

В конце электрик, выполнивший прокладку, выводит провод к вводному ящику, оснащенному предохранителями и счетчиком. После этого приступаем ко второй части процесса.

Внутренняя прокладка

Она может быть двух типов (как уже отмечалось выше):

скрытой;
открытой.

Для металлических построек используем второй способ, при котором провода следует крепить в специальных коробах либо плинтусах. Больше всего для этого подходят плоские кабели (такие, как АППР). К стенам кабели крепятся гвоздями или скобами с шагом в 40 см. Разводку выполняем горизонтально (где то в 20 см от линии потолка), для фиксации коробок используем шурупы или клей.

Если гараж из бетона или кирпича, то прибегаем к прокладке скрытого типа, причем делаем это еще перед оштукатуриванием. Если работа выполняется после нанесения штукатурки, то в нужных местах штробируем стены (проделываем канавки глубиной в 0,5-0,6 см), в которые укладываем провода, закрепив их маленькими гвоздями.

Важно! Особенностью данного способа является то, что концы проводов нужно спаивать друг с другом, иначе те будут раскручиваться или окисляться. После спаивания стыки фиксируем изоляционной лентой.

Дополнительные мероприятия

Практически в каждом гараже имеется подвальное помещение или смотровая яма. Казалось бы, для них освещение проще сделать переносным, но дело в том, что там обычно уровень влажности высокий, поэтому максимально допустимое напряжение составляет всего 42 вольта. По этой причине покупаем и устанавливаем маленький понижающий трансформатор. Также покупаем специальное оборудование, которое рассчитано именно на такое низкое напряжение.

Проводка в гараже своими руками (видео): с чего начать

Итог

В итоге стоит уделить немного внимания технике безопасности. При выполнении работ в обязательном порядке нужно придерживаться приведенных ниже требований.

Не нужно торопиться, ведь главное при работе с электричеством – это безопасность.
Любые манипуляции, связанные с электрическим током (даже банальная замена лампочки или розетки), должны проводиться только в отсутствие напряжения. С этой целью можно выкрутить пробки (если вы до сих пор их используете) или же автоматы на распределительном щите.
Для высотных работ следует использовать козлы или помосты (никаких бочек, стульев, установленных на столы, и тому подобных сооружений).
Обувь с одеждой должны быть максимально комфортными, чтобы движения тела не были затруднены.
Используемые инструменты должны быть целыми и – что более важно – с изолированной рукоятью. То же касается и электрического оборудования.

И помните: если правильно проложить проводку, то она гарантировано прослужит вам как минимум 30 лет.

Технология монтажа электропроводки в гараже хоть отличается от электромонтажа в квартире или доме, но не существенно. Отличия заключаются в основном в особенностях вашего конкретного гаража. Если у вас постройка во дворе, нужно проложить к ней питание, а если в гаражном обществе или кооперативе, то, скорее всего, придется подключаться к линии, проложенной по опорам. Для этого обязательно обращаться к электрику, который обслуживает это общество. Стоимость монтажа электричества, выполненного специалистом, может заметно ударить по Вашему карману, но в большинстве случаев вы можете проложить или заменить проводку сами. В этой статье вы узнаете, как может быть проведена электропроводка в гараже своими руками.

Если у вас мало опыта, то внимательно следуйте советам, описанным в статье, а после окончания работ – проконсультируйтесь со специалистом и попросите его проверить правильность монтажа.

Создание схемы

Перед тем как Вы перейдете к подготовке стен, необходимо тщательно в гараже. На схеме обязательно указывается место ввода силового кабеля внутрь, место установки электрощитка, а так же места установки лампочек, светильников и розеток.

Гараж – это пожароопасное место, автомобилисты всегда хранят в них горюче-смазочные материалы, да и саму машину. Кстати для определения класса пожароопасности гаража можете воспользоваться пунктами с 7.3.38 по 7.3.53., а также СП 12.13130.2009, так как Р 3107938-0301-89 уже устарел. При составлении схемы нужно помнить:

Электропроводка должна проходить строго вертикально и горизонтально по стенам. Поворот осуществляется только под прямым углом.
Если в гараже есть отопление, хоть центральное, хоть буржуйка, то провод нужно прокладывать на расстоянии не менее чем 10 см от отопительных труб при параллельной прокладке, согласно ПУЭ 2.1.57. При этом при прокладке к трубопроводу ближе чем 25 см – кабель должен быть дополнительно защищен от повреждений, то есть, проложен в трубе, например.
Выключатель рекомендуется крепить на расстоянии 10-15 см от дверного косяка, на высоте 1,5 метра от земли.
осуществляется на высоте 60 см от пола.
В отличии от квартиры в гараже нет необходимости размещать розетки в каждом углу. Установите группу розеток возле рабочего места, возле каждого из станков, если таковые имеются, а также розетку в электрощите.
Частое расположение розеток опасно тем, что вы можете повредить и розетки с выключателями, и проводку к ним при выполнении каких-то работ в гараже, и при переносе тяжелых предметов снести электроточку.
Во многих случаях лучше обзавестись удлинителем на барабане и разматывать его до того места, где будет проводиться работа.
В смотровой яме розетки 220В не устанавливайте. В яме может скапливаться вода, в целях электробезопасности нельзя устанавливать и светильники 220В.
В яме лучше использовать 12В лампы (в стационарных светильниках), использовать переносные светильники или разместить розетку 12В для их подключения, подробнее см. ПУЭ 6.1.16, 17.
Отдельно на освещение и розетки рекомендуется и . Если вдруг придётся чинить розетку, делать это можно будет при включенном свете.
Понижающий трансформатор 220/12 для освещения смотровой ямы и переносок установите в электрощите.
Если это возможно, то обязательно сделайте в гараже трёхфазный ввод. Он понадобится при подключении трёхфазных асинхронных двигателей, а именно они установлены в большинстве станков, как самодельных, так и фирменных. Вам не придется покупать конденсаторы (недешевое удовольствие), или выходить из положения поиском однофазных, например, коллекторных двигателей. Также это позволит подключить нагрузку большей мощности, при том же токе вводного автомата.

Схема трёхфазного электрощита для подключения однофазного и трёхфазного оборудования:

Общая схема электропроводки в гараже:

Следует отметить, что лучше всего для создания схемы использовать план постройки (если таков имеется). В данном документе чертеж соблюден со всеми точными размерами, что будет удобно для создания правильного проекта.

Расчет количества материалов

После создания схемы необходимо переходить к следующему этапу – подсчету количества . Для начала считайте количество кабеля. Учтите, что электропроводка в гараже будет как внутренняя, так и наружная (для прокладки от столба к счетчику и ввода), поэтому приобрести потребуется материалы для всех видов работ. От столба обычно прокладывают , его сечение вам укажут в техусловиях на подключение, при этом согласно ПУЭ 7.1.34 и в таблице 2.4.2 «Наименьшее сечение или диаметр проводов ответвлений от ВЛ к вводам», сечение алюминиевых жил разрешено использовать не меньше чем 16 кв. мм, либо больше 2.5 кв. мм, если это питание отдельного электрооборудования (гараж таковым не является).

На основании выше сказанного (ПУЭ 7.1.34) проводка внутри гаража должна быть выполнена медным проводом или кабелем. Для прокладки проводки внутри гаража используйте ВВГнг-LS.

Уличные работы

Прокладку внешней электропроводки необходимо передать в руки электрика-специалиста. Для начала выбирается способ внешней прокладки кабеля. Рекомендуется использовать воздушный способ, т.к. он менее затратный и трудоемкий. Если расстояние от уличного столба до гаража составляет больше 25 метров, согласно ПУЭ 2.4.12. позаботьтесь о создании промежуточной опоры во дворе.

К воздушной разводке электропроводки предъявляются некоторые требования:

высота над проезжей частью – не менее 6 метров;
высота над пешеходной зоной — не менее 3,75 метров;
высота ввода в помещение – не менее 2,75 метров.

Последнее требование может создать некоторые проблемы, т.к. гараж является невысокой постройкой, а при заведении кабеля через крышу может образоваться множество проблем (сложность гидроизоляции помещения, высокий риск механического повреждения и т.д.).

При подземной прокладке электропроводки к гаражу таких сложностей не возникает. Необходимо всего лишь вырыть траншею (от центральной линии электропередач к распределительному щитку) и поместить в нее бронированный медный кабель, например . Главное заранее в фундаменте оставить входное отверстие для ввода внутрь. Чтобы , рекомендуется поместить его в специальный стальной короб, поверх которого дополнительно укладывается резиновая лента с надписью «Не копать, ниже кабель». Под фундаментом линию необходимо защитить трубой, диаметр которой в два раза больше сечения жилы. Снаружи труба должна выходить не больше, чем на 5 см.

Недостаток подземного монтажа проводки в гараже: высокая стоимость бронированного кабеля, а так же трудоемкость работ. Несмотря на затраты такой способ более долговечный.

Прокладка внутри помещения

Внутренний монтаж гаражной электропроводки не представляет сложностей. Рассмотрим прокладку проводки скрытого и открытого типа.

Скрытый способ

При разводке скрытым способом необходимо в штробы поместить кабель и закрепить его. Для крепления используются специальные пластиковые хомуты либо металлические скобы.

Наружный способ

Если Вы решили провести электропроводку в деревянном либо железном гараже, то линию необходимо вести открытым способом. Это намного проще и удобнее, ведь при необходимости подключения новой розетки не нужно долбить стену от установочной коробки к новой «точке».

Открытая проводка, как правило, тянется в специальных . Они не портят внешний вид помещения и являются безопасными (если материал изготовления каналов самозатухающий). Также можно использовать крепление на изолированных опорах, но в этом случае эстетический вид помещения немного пострадает, да и безопасность снизиться.

Если у вас деревянный гараж или из СИП-панелей, или вы собираетесь обшивать стены другим горючим материалом, необходимо использовать правила прокладки электропроводки по сгораемым покрытиям, их можно найти в (пункты 2.1.31-2.1.51), таблице 2.1.3 и главе 7.

Там сказано, что при прокладке по сгораемым покрытиям необходимо открытую проводку помещать в трубы. Можно прокладывать и в стальных и медных трубах. Нужно использовать кабели с негорючей изоляцией, на практике используют изделия с приставкой в маркировке FR, -нг-LS. Также можно выполнять монтаж в серой ПВХ-гофре не поддерживающей горение. Расстояние между проводом и сгораемой поверхностью должно быть не менее 10 мм. При прокладке кабеля в оболочке из сгораемых материалов (без приставок –нг-LS и пр.) без трубы необходимо также подкладывать несгораемую (металлическую, например) полосу.

Вот и вся технология монтажа электропроводки в гараже своими руками. Не забываем по окончанию работ вызвать электрика, чтобы он все проверил.

Как, вы видите, процесс монтажа проводки в гараже трудоемкий, но не представляет ничего сверхъестественного, поэтому может стать под силу даже Вам, электрику-новичку! Можете также ознакомиться с видео ролики, в которых все виды работ предоставлены более наглядно:

Вот таким образом может быть проведена проводка в гараже. Надеемся, предоставленная нами пошаговая инструкция, схема и советы помогли выполнить электромонтаж.

Материалы

Монтаж электропроводки в гараже своими руками хотят сделать довольно много людей. Но как правильно провести проводку в гараже, знают не многие.

Ведь здесь есть несколько вариантов. И при выборе каждого из них существует определенный перечень параметров, который надо выдержать.

Повлияет и конструкция коробки помещения, и материалы изготовления. Как сделать электропроводку в гараже правильно — мы и расскажем сегодня.

Посмотрев видео и изучив фото, все можно будет сделать своими руками, ведь тогда и цена работы будет значительно ниже.

Способы разводки электропроводки в гараже

Монтаж электропроводки своими руками в гараже может делаться в нескольких вариантах. Ее можно смонтировать непосредственно на стены открытым способом.

Это самый простой способ и «быстрый», но имеет ряд недостатков:

Таким способом нельзя разводить проводку по сгораемым конструкциям, таким как дерево, фанера, ДСП и др.;
Данный вариант имеет неприятный внешний вид;
Такая проводка не имеет защиты от механических повреждений.

Чтобы избавится от таких недостатков, проводка в гараже своими руками может делаться с применением различных коробов:

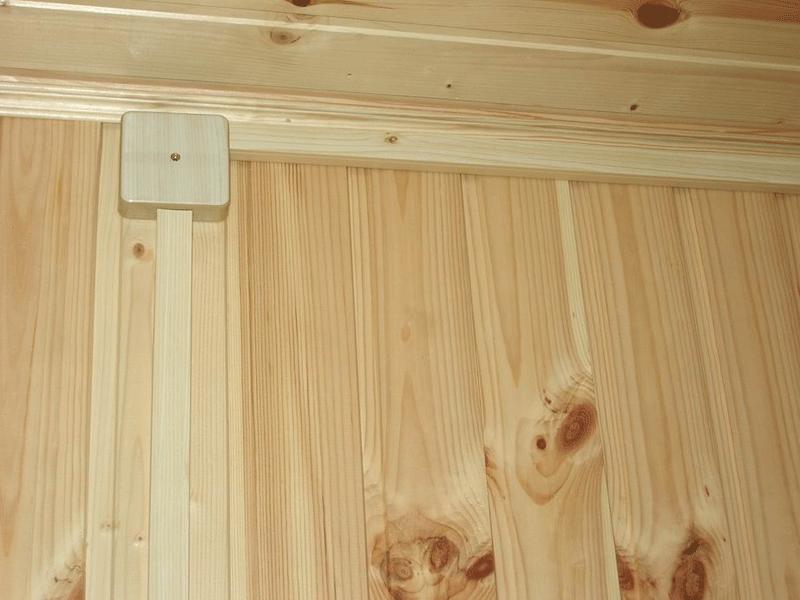

ПВХ – короба . При применении таких коробов электропроводка имеет эстетичный вид, не требует серьезных материальных затрат;
Специальные короба шириной 100 мм . Такие короба позволяют выполнять любые конфигурации электропроводок, тем более, что в них предусмотрены места для крепления осветительной арматуры. Но такой вариант еще более затратный в финансовом плане и для гаража неприемлем;
Комбинированный вариант . Один из перспективных вариантов, который можно предложить для разводки электропроводки в гараже. Суть такого способа заключается в том, что используются накладные розетки, выключатели, а подвод к ним проводов осуществляется в тонких коробах шириной 15-20 мм;
Как вариант, можно предложить для разводки электропроводки ПВХ трубы , которые закрепляются при помощи специальных клипс. По финансовым затратам он такой же, как и предыдущий, а может быть и дороже. Все зависит от цен на ПВХ трубы. Такая разводка имеет отличный внешний вид.

Для монтажа электропроводки по сгораемым конструкциям можно использовать такие варианты:

Разводка на металлической полосе. В таком случае, на расстоянии около 2-х см от поверхности металлическая полоса закрепляется к поверхности. Электрические провода и осветительная арматура крепятся непосредственно к полосе;
В металлическом коробе . Такая разводка будет надежно защищена от механических повреждений, а делать ее можно на любой высоте. Для быстроты монтажа короб должен быть снабжен съемной крышкой, которая также позволит в случае чего быстро заменить электропроводку.

Внимание: При монтаже электропроводки в металлических коробах или трубах следует руководствоваться Правилами Устройства Электросетей и заземлить все металлические элементы. Возможно, что в таком случае придется смонтировать заземляющий контур.

Решая, как провести в гараже проводку, надо рассматривать все варианты. Здесь единого рецепта нет. Во многом это определит материал постройки.

Все эти способы хороши, но существует самый простой, дешевый и практичный способ – это монтаж скрытой проводки, которая монтируется перед оштукатуриванием стен гаража (см. ).

Скрытая проводка

Следует заметить, что сейчас деревянного гаража днем с огнем не отыщешь. Гаражи строят из негорючих материалов, таких как: кирпич (см. ), гипсоблок, бетонные блоки. Скрытая проводка, по сравнению с открытой, имеет ряд преимуществ:

Нет необходимости делать дополнительные затраты на приобретение коробов, труб, металлических полос, а потом еще тратить время и средства на их установку;
Пожаробезопасна, так как нет поблизости горючих материалов;
такая проводка имеет полную механическую защиту, так как находится под слоем штукатурки. Обычно для оштукатуривания стен гаража применяется цементный раствор, а он достаточно крепкий;
Проводка имеет современный эстетический вид. При таком способе разводки видны только , осветительные приборы, розетки и выключатели;
Быстрота монтажа. Выполненная разводка не требует особых условий монтажа, так как в конечном итоге она будет закрыта штукатуркой.

Технология разводки электропроводки

Выполнение работы поэтапно

Сделать электропроводку в гараже своими руками можно в следующем порядке:

Сначала нужно нарисовать полную и определиться с количеством розеток и осветительных приборов. Желательно предусмотреть место для понижающего трансформатора, который будет обеспечивать переноску понижающего напряжения.
Переноска с пониженным напряжением (36 вольт) необходима для работы в яме. На этапе проектирования следует произвести разделение линий электропитания для розеток и для освещения. В свою очередь освещение гаража также стоит разделить на несколько линий. Например, разделить освещение левой и правой стороны гаража, центральное освещение и освещение смотровой ямы. Таким образом, это даст возможность оградить себя от непредвиденных ситуаций и всегда быть с электричеством.
Электропроводка в гараже начинается с места установки распределительного щитка. К этому месту подводится и питающая линия, подведенная к гаражу воздушным путем или посредством кабеля в земле.
Электропровода разводятся к местам установки электроосветительных приборов, розеток и выключателей непосредственно по стенам гаража, прикрепляя их любым не ржавеющим материалом. Очень часто для этой цели используются пластиковые бутылки, нарезанные на полоски шириной 10-15 мм.
На местах крепления сверлятся не большие отверстия (диаметром 6 мм) и забиваются в них деревянные пробки.
Затем с помощью молотка и гвоздей прикрепляются полоски из пластиковых бутылок, с предварительно помещенными в них электрическими проводами.

Внимание: Если предполагается установка накладной фурнитуры, то на этом этапе с электропроводкой заканчивают и занимаются оштукатуриванием стен гаража.

После высыхания штукатурки завершают процесс монтажа электропроводки установкой розеток, выключателей, осветительных приборов и электрощитка, с установкой автоматических выключателей и осуществлением всех необходимых подключений.
Внутренняя проводка гаража делается вместе с установкой розеток и выключателей. На местах их монтажа должны быть установлены подрозетники для скрытой проводки. Их можно установить и потом, но есть вероятность повредить провода и штукатурку.

Электропроводка своими руками в гараже — вопрос не так сложный, как требующий внимания. Здесь пригодятся и советы профессионалов.

Внимание: Основной совет заключается в том, чтобы при разводке делалось как можно меньше скруток.

Решить эту проблему можно, отказавшись от распредкоробок, а все соединения делать непосредственно в электрощитке. Вариант несколько затратный – на его осуществление идет больше провода, но он оправдывает себя своей надежностью.
На стадии проектирования следует предусмотреть отдельно розетку (или розетки) для подключения более мощного электрооборудования. Некоторые владельцы гаражей такие розетки, выводя на улицу, оснащают их соответствующими выключателями. Это позволит подключить сварочный трансформатор, циркулярную пилу, не нагружая всю остальную электропроводку. Естественно, что электропроводка, подведенная к такой розетке, должна быть рассчитана на соответствующую нагрузку.
Для экономии следует использовать провода различного сечения. Например, для освещения пойдет провод сечением 1,5 мм², а для розеток – стоит взять 2,5 мм², и то не для всех.

Внимание: Очень важно определиться с расположением верстака и возле него установить необходимое количество розеток, и подвести соответствующий провод.

Зачастую бывает, что розетки установлены не расчетливо и используется в основном одна, а остальные «гуляют». А ведь к ним подведено электричество и для их установки затрачена уйма времени.
Помните, что подавать напряжение следует только после проверки правильности монтажа. Для этого необходимо воспользоваться специальным прибором для измерения сопротивления. При коротких замыканиях при монтаже прибор будет показывать сопротивление близкое к 0, и при его отсутствии будет стремиться к бесконечности.

Сделать проводку в гараже своими руками не так и сложно, но не забывайте и о технике безопасности. Предусмотрите обязательно заземление. Ведь с электричеством шутки плохи.

Вы построили новый гараж и теперь задумались о проведении электропроводки, но столкнулись с некоторыми сложностями? Да ситуация здесь немного иная, поскольку речь идет о специфическом помещении, требующем особого подхода к обеспечению функциональности и безопасности. Необходимо соблюсти все требования к электропроводке для продолжительного и надежного эксплуатирования в любое время года.

Какой должна быть правильная электропроводка?

Гараж – это личное место, необходимое для хранения автомобиля и проведения простых либо сложных ремонтных работ, подготовки к использованию транспортного средства. Здесь редко появляются чужие, но это не повод для уменьшения требований к безопасности, функциональности и надежности электропроводки. Хотя большинство владельцев с легкостью жертвуют внешним видом в угоду более важным параметрам.

Но без соблюдения простых правил не обойтись:

Техника безопасности предполагает проведение скрытой электропроводки в гараже. Различные кабели придется прокладывать в полости стен – это поможет защитить проводку от различных негативных воздействий.

Если гараж металлический, бетонный либо деревянный – это сделает невозможным проведение скрытой версии электропроводки. Однако можно опираться на гофрированные трубы, различные короба, металлорукава и другие виды похожих приспособлений.

Такой прибор не сложно изготовить, но потребуются стержни из металла с диаметром примерно в 15-16 мм. Далее они фиксируются вертикальным способом по верхней части для этого используется полоска из стали на основе правильного заземления. Уровень сопротивления этого устройства не должен превысить 3-4 Ом.

Обычно в гараже сложно избавится от сырости, что вынуждает относить его к помещениям с повышенной опасностью. Из-за этого рекомендуется использовать выключатели, различные осветительные приборы, розетки на основе класса IP44 или выше. Для наглядного знакомства с тем, как это должно выглядеть ознакомьтесь с фото электропроводки в гараже любого типа.

Если планируется обустройство полноценной мастерской или ее подобия необходимо заранее обеспечить трехфазный вариант вводной части электропроводки. Рекомендуем использовать кабеля из меди на основе сечения с размером около 10 мм2 и распределительного щитка, обладающего примерно 18 либо 20 модулями.

Важно: Для установки трехфазной системы потребуется разрешение. Придется получить его от энергетической службы чтобы законно использовать объект с таким оборудованием.

Правильная схема будущей электропроводки убережет от сюрпризов!

Возможно она будет простой, но без нее нельзя начинать процесс монтирования. С ее помощью у вас появится представление о том, что необходимо сделать для быстрого и качественного завершения работы. Чтобы ваша схема электропроводки в гараже соответствовала, основным, требованиям безопасности она должна включить в себя максимум полезной информации.

Каким моментам уделяется повышенное внимание:

Укажите точное место установки приборов для освещения площади помещения, защитных коробок для соединений, расположение всех выключателей, различных типов розеток – это поможет, если что-то перегорит;
Работы ведутся от распределительного щитка. Любые соединения необходимо обозначать понятными знаками;
В плане необходимо указать способ соединения всех элементов. Лампы либо выключатели разрешается подключать лишь последовательным вариантом. А розетки можно устанавливать исключительно перед любыми выключателями;
Расстояние монтирования любых проводов до потолка не может превысить 10 см, а до пола либо электророзеток 50 см;
Главный рубильник разрешается устанавливать на правой стороне от ворот гаража не ближе, чем 1,5 метра до пола.

Набор инструментов для самостоятельной работы

Чтобы разводка электропроводки в гараже, оказалась, качественной и соответствовала всем нормам безопасности потребуются некоторые навыки и подходящий набор исправных инструментов. В нем должны присутствовать:

Исправные плоскогубцы;
Набор различных отверток;
Надежный молоток;
Зубило для грубой части подготовительного процесса;
Набор кусачек бокорезов;
Исправная электродрель;
Достаточное количество специальной ленты для создания изоляции;
Если гараж создан из бетона, тогда потребуется перфоратор, чтобы создать канавки для проводки;
Множество крепежный элементов в виде шурупов, саморезов;
Отвертка с индикатором.

Основной этап создания электропроводки

Создание электропроводки для гаража осуществляется на основе двух этапов. Самым сложным из них считается прокладывание внешней проводки от линии электропередач до фактического места ввода во внутреннее помещение. Далее на основе схемы обеспечивается внутренняя проводка.

Считается, что это простой этап, но первый в случае отсутствия навыков необходимо доверить опытному электрику. Мало кто решается заниматься этой частью работы с помощью своих усилий. Но только вам определяться, что делать в этой ситуации. Мы рекомендуем первый этап отдать в руки специалистов, а второй выполнить самостоятельно.

Важно: Без уведомления энергетической службы не обойтись, поскольку она должна проверить безопасность предстоящих работ на этапе монтирования и эксплуатации.

Организация внутренней проводки электричества на территории гаража

Мы не станем останавливаться на наружном этапе, поскольку он слишком сложный для неподготовленного владельца гаража. Почти во всех случаях ним занимаются профессионалы под присмотром соответствующих государственных служб. Но инструкция как провести электропроводку должна быть у вас перед глазами. Без нее сложно справится даже с этой не особо сложной работой.

Можно проложить открытую либо закрытую проводку:

Открытая версия подходит для помещений, созданных с помощью металла либо древесины, поскольку внутри них невозможно провести кабеля. Для этого используются специальные пластмассовые короба либо подобные устройства. Иногда для этой цели используется пространство под плинтусом. Рекомендуем опираться на кабеля плоского типа похожие на ППВ, но подойдут любые варианты без брони.

Чтобы успешно закрепить провода применяются жестяные версии скоб либо дюбели, гвозди. Крепежные элементы необходимо монтировать на расстоянии около 40 см.

Разводку разрешается укладывать исключительно по горизонтали за 200 мм до потолка. Защитные элементы закрепляются клеевыми составами, шурупами либо саморезами.

Электропроводка в гараже своими руками на основе скрытого типа используется в случае бетонного либо кирпичного типа строения. Обычно она создается до нанесения штукатурки, поскольку предполагает разрушительные действия для ее целостности. Придется лишь удостовериться, что распределительные коробки не будут слишком заметными после процесса нанесения штукатурки.

Но бывает, что проводка создается после нанесения штукатурки. В этом случае необходимо создать канавки с глубиной около 0,5 см. В них укладываются кабеля на основе закрепления гвоздями. После этого углубления можно заделать.

Но необходимо учитывать, что соединения проводов осуществляется с помощью пайки. После этого можно монтировать все выходы к потребителю на основе схемы.

Внутренний монтаж электропроводки в гараже своими руками сможет выполнить фактически любой владелец этого помещения. Но необходимо помнить о безопасности, поскольку неосторожное отношение к электричеству может обернуться нежелательными последствиями. Прокладывайте проводку без подачи напряжения, используйте удобную одежду, удостоверьтесь в исправности всех устройств и инструментов, надежности кабелей.

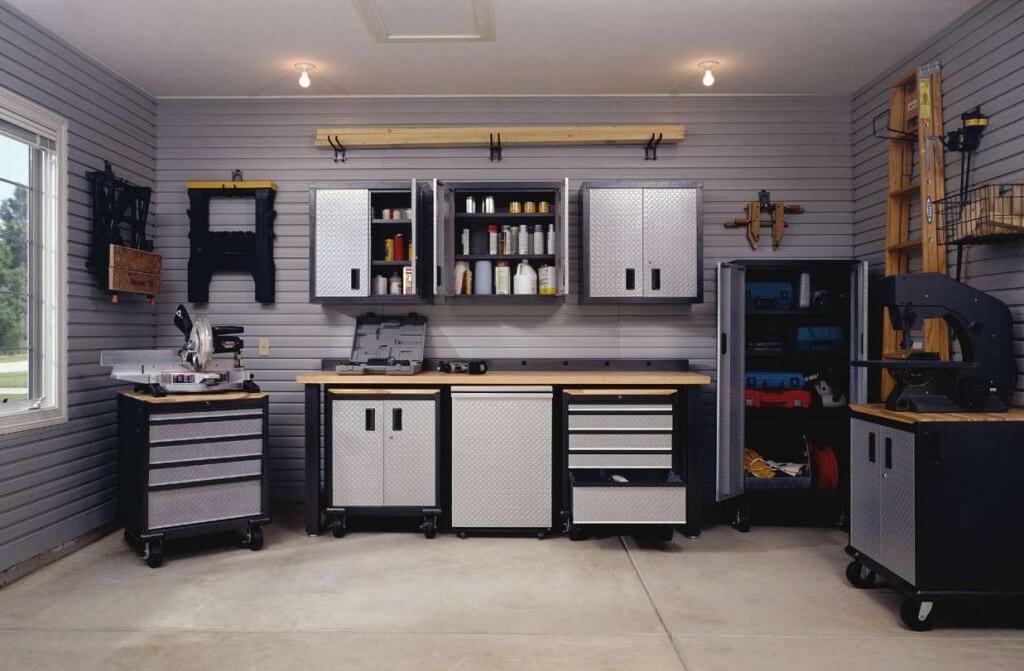

Фото электропроводки в гараже

Любое помещение, даже гараж, нуждается в электричестве. А электричество невозможно без наличия качественной электропроводки. Без нее невозможно использовать в гараже никакие электроприборы. В такой ситуации даже не получиться включить лампочку.

Электропроводка в гараже

Многие люди на сегодняшний день своими руками строят себе гаражи. Поэтому на данный момент вопрос о том, как можно провести в гараже электропроводку своими руками остается актуальным. Обо всем, что необходимо знать при проведении таких работ вам расскажет данная статья.

Особенности гаража и его подключения к электроэнергии

В гараже всегда имеется работа, которая нуждается в наличии электричества. Поэтому здесь обязательно нужна проводка. Электропроводка и ее разводка должна обустраиваться на этапе строительства любого гаража. Особенно важно все продумать, если вы сами планируете своими руками заниматься возведением сооружения и разводкой проводки.
Начиная строительство любого гаражного сооружения, чтобы избежать проблем в дальнейшем, необходимо знать следующие особенности такой стройки:

разводка и проведение в гараже электричества проводиться только после получения соответствующего разрешение, которое выдает местный орган Энергонадзора;
своими руками проводить любые манипуляции, связанные с проведением электричества, можно только при наличии соответствующего опыта.

Внешняя часть электропроводки в гараже

Прежде, чем приступать к прокладке проводов, необходимо знать, что в гараже самостоятельная электропроводка реализовывается из двух частей:

наружная (внешняя);
внутренняя.

К любой отдельной постройке проводка электричества должна осуществляться по карнизам, стенам и навесам. При необходимости сделать розетку снаружи необходимо выбирать исключительно атмосферостойкие модели, способные выдержать все невзгоды улицы. Для подключения гаражной постройки к электричеству следует использовать электрический щит.

Обратите внимание! Все работы по разводки электропроводки внутри гаража можно осуществляться только после разработки схемы. Схема должна отражать в себе все линий электропроводки, их расположение, порядок подсоединения друг к другу, а также количество осветительных приборов.

Необходимо отметить, что в данной ситуации в смотровую яму можно не проводить проводку для осветительных установок. Дело в том, что в этом месте очень сложно сделать проводку своими руками. Куда рациональнее и проще использовать для освещения переносные мощные светильники.

Переносной светильник

Специалисты предлагают ограничиться в смотровой яме розеткой.
В ситуации, когда в гараже необходимо несколько светильников, можно протянуть кабель до самого первого светильника, а от него уже, применяя метод параллельного подключения или специальных перемычек в виде шлейфа, к остальным. Если же необходимо подключить лампы независимо друг от друга, тогда потребуется все проложенные провода объединить с помощью кабеля электропитания.

О чем еще следует помнить

Для разводки в гараже электропроводки можно использовать стандартный медный кабель. Он способен выдержать нагрузку в диапазоне от 3,2 до 5 кВт. Поэтому составленная схема должна обязательно ориентироваться на эти параметры максимальной нагрузки.

Розетки и выключатели в гараже

При проведении электропроводки в гаражном сооружении своими руками нужно позаботиться и о выключателях. Они должна находиться на высоте от пола на расстоянии 1,5-1,7 м. При этом розетки следует размещать на расстоянии одного метра от пола.
Главным моментом, который должен быть досконально продуман в данной ситуации – расположение кабелей прямо на стенах, а не внутри их. Разводка электропроводки по поверхности стен позволит в разы быстрее провести все необходимые действий.

Особенности организации внутренней проводки

В гараже внутренняя электропроводка может реализовываться следующими способами:

расположение кабелей производится в открытом виде;
расположение проводов осуществляется в специальных пластиковых трубах;
вариант комбинированного проведения проводки.

Вариант размещения проводки внутри гаража

Специалисты утверждают, что для гаражных сооружений самым оптимальным вариантом внутреннего размещения проводки будет именно комбинированный вид. При использовании такого подхода можно все основные узлы электропроводки скрыть элементами из пластика, а обычные провода при помощи крепежных элементов прикрепить к стене.

Схематическое отображение проводки

Схема проведения и разводки своими руками в гараже электропроводки является самый важный момент, который нужно не только правильно рассчитать, но и перенести на бумагу.

Вариант схемы электропроводки для гаража

Данная схема должна включать в себя:

наличие смотровой ямы и ее габариты;
количество светильников и розеток, которые планируется установить в смотровую яму;
расположение стеллажей и верстаков;
рабочий щиток. В нем должны находиться розетки для подключения электроприборов;

Электрощиток в гараже

линия для эл/точила;
количество осветительных приборов;
общее расположение проводов внутри сооружения, а также варианты и места из подключения.

По перечисленным выше моментам и подбирается оптимальная в данной ситуации схема расположения проводки.
Также, схема должна ориентировать на то, к каким секторам бокса необходимо провести питание. К примеру, выкопанный в гараже погреб обязательно должен иметь освещение.
Помните, что на этапе подключения проводки к наружному источнику питания следует выяснить точное количество «заводимых» в гаражное сооружение фаз. При этом их количество должно быть подобранно оптимально, так как много или мало фаз приведут к дискомфорту в работе. Если планируется работать с большим количеством разнообразных электроприборов, то необходимо «заводить» три фазы. В такой ситуации все нагрузки нужно будет равномерно распределить между имеющимися тремя фазами.

Заземление в гараже

Не стоит также пренебрегать заземлением. Нужно сделать хотя бы стандартный контур, так как любому хозяину гаража может потребоваться подключать довольно мощное оборудование (например, сварочный аппарат). В связи с этим на этапе создания проводки в гараже нужно учитывать и перспективу.

При обустройстве в гараже проводки своими руками существуют некоторые рекомендации, которые позволят сделать правильную схему и воплотить ее в жизнь. К таким рекомендациям относится следующее:

для розеток и освещения нужно проводить отдельные линии;
для кабелей нужно подбирать оптимальное сечение;
лучше всего делать зональное освещение;
для мощного обогревателя, если он будет использоваться, нужно проводить отдельную линию;
все провода нужно прокладывать по прямой: вертикально или горизонтально;

Обратите внимание! При организации проводки в гараже своими руками не разрешаются никакие косые изгибы или зигзаги.

Расположение проводов

расстояние проводки до перекрытия должно быть не менее 100 мм;
при наличии повышенной влажности необходимо использовать осветительные приборы, рассчитанные на пониженное напряжение. Их подключение следует проводить через трансформатор на 12 – 36 В.

Выбираем правильно материал и инструменты

Поскольку гараж представляет собой сооружение с повышенной влажностью. Кроме влажности, в данной ситуации необходимо учитывать возможный уровень нагрузки. Специалисты рекомендуют отдавать предпочтение розеткам, рассчитанных на максимальную силу тока на 16 А. Такая сила тока соответствует подключению оборудования примерно в 3,5 кВт. Этого для данного помещения будет вполне достаточно.
Силовые линии нужно монтировать только в специально защитных рукавах (гофре). Его можно заменить пластиковыми каналами для кабелей. На вводе силовых линий необходимо установить электрощиток. В нем обязательно должен быть установлен центральный выключатель.
Для самой проводки рекомендуется покупать продукцию с медными жилами (например, ПВ-3).
Кроме этого вам понадобятся следующие материалы:

перфоратор/дрель;
нож (обязательно хорошо заточенный);
кусачки;
крестовая отвертка.

Помимо этого для проводки понадобятся заранее купленные осветительные установки, выключатели и розетки.

Пошаговая инструкция разводки

Чтобы своими руками обустроить в гараже разводку для проводки, необходимо знать поэтапность действий. Конечный результат в данной ситуации целиком и полностью будет зависеть от того, насколько правильно и четко были выполнены все этапы работ.
Пошаговая инструкция проведения разводки проводки в гараже выглядит следующим образом:

вначале выбираем электрический автомат. Самым оптимальным вариантом будет двухполюсный автомат типа С;
внутри гаража размещаем электрический ящик. Его размер определяют элементы, которые будут размещены в нем;
в нем располагаем счетчик и автомат;
далее к щитку присоединяем кабель. Он подводиться снаружи. Сначала он подходит к счетчику, а затем – к автомату;

Установка счетчика

число автоматов определяется количеством точек освещения;
после этого начинаем разводку кабелей по помещению;
вариант их размещения может быть открытым и закрытым;

Обратите внимание! Способ проведения разводки (открытый или закрытый) необходимо выбирать в зависимости от ваших финансовых возможностей и наличия свободного времени.

Прокладка кабеля

подключение светильников и розеток может осуществляться как от электрощитка, от и к нему. В первом случае провод нужно тянуть к лампе или розетке. Во втором случае – от установленных осветительных установок и розетки к щитку;
при подключении к автомату фазного провода обязательно нужно обесточить все помещение.

Готовая проводка в гараже

Когда все розетки, светильники и выключатели подключены, проводим закрепление проводов на щитке. Затем проводим тестовое включение автомата. На этом работа считается завершенной.
