Устройство системы отвода и слива воды из бани – основные способы. Способы организации слива в бане с деревянными полами Как сделать слив в перевозной бане

Грамотный отвод воды из бани – один из самых важных моментов при постройке. От этого напрямую зависит ее долговечность, отсутствие в ней вредных запахов сыри или грибка, и то, насколько часто впоследствии придется чинить фундамент. В этой статье предлагаем вам разобраться в различных варианта устройства системы водоотведения.

Самый простой способ - устройство сливной трубы

Самый простой и испробованный десятилетиями слив воды в бане – это сливная труба, которая закладывается еще во время строительства фундамента парной. Ее нужно делать наклонно по отношению к самой сливной яме – так не придется дополнительно ее теплоизолировать.

Выкапывать саму яму следует на расстоянии от 3 до 5 метров от бани, и обязательно укреплять ее края от возможных обвалов. Лучше, если это будут бетонные кольца – либо залитый бетоном каркас. А вот дно ямы важно сделать таким, чтобы вода в нем впитывалась в почву свободно.

Чтобы слив воды для бани не засорялся, желательно трубу делать совершенно без изгибов – ведь именно из них удалить мусор труднее всего. И да – брать трубу для этих целей можно только канализационную, диаметр которой имеет свое строго определенное значение.

Установить сливную трубу достаточно просто, просто следуйте этой инструкции:

• Шаг 1. Готовится яма, и от нее к бане роется траншея.
• Шаг 2. Устанавливается сливная труба – причем утеплять ее не обязательно, но не помешает.
• Шаг 3. В моечной делается цементный пол, с наклоном по всему периметру к сливной трубе. Важно, чтобы пол действительно получился без вмятин – нигде потом не должна застаиваться вода.
• Шаг 4. Чтобы без каких-либо проблем баня могла круглый год работать, слив воды оборудуется сеткой – на ней будет собираться весь мусор, и засоров в трубе не будет.
• Шаг 5. После всего этого на цементный пол можно класть плитку из кафеля – того цвета и фасона, что пришелся по душе и соответствует стилю интерьера бани. А уже на плитку кладутся деревянные решетки со специальной пропиткой – чтобы во время приятных банных процедур не пришлось ходить босиком по горячему кафелю.

Куда и как лучше сливать воду?

А вот уже куда будет уходить сама вода – все зависит от запланированного бюджета и нагрузки на дренаж. Так, никогда не помешает построить на расстоянии от бани отдельную выгребную яму, а от нее уже проложить траншею и заложить в нее канализационную тубу в хорошем утеплители.

А самый бюджетный вариант – прямо под моечной закладка из гравия (как крупного, так и мелкого), куда и будет уходить вода.

Воронка – проще простого

Некоторые банщики еще делают под моечной и парилкой что-то вроде воронки – бетонируют ее стены и промазывают жидким стеклом. В центре такой воронки – сливная труба, выходящая за пределы бани: в яму, стенки которой укреплены кирпичом или же сама яма – это старая железная бочка без дна.

Внизу ямы – гравий, сверху – крышка из толстого металла и отверстие для вентиляционной трубы. Судя по отзывам, такую нехитрую, но надежную систему можно не открывать по десять лет.

Также рекомендуем почитать статью про установку трапа для душа в полу под плитку на сайте «Ваннапедия » - там очень хорошо описана технология установки классической системы слива воды.

Сливная яма за пределами бани

Но вот некоторые строители сегодня убеждены – воду нужно обязательно выводить за пределы бани. Мол, песок долго сохнет даже летом, а зимой вся вода, которая уйдет по старинке под фундамент, попросту превратится в лед – и о теплых полах в парной можно будет забыть до весны.

Другие же уверены, что на одного-двух человек в бане воды уходит совсем немного, парная используется обычно время от времени, и, если песок брать не обычный, а крупной фракции, то никаких проблем возникнуть не должно…

А вот саму яму можно сделать по такой технологии, которая в последнее время становится особенно популярной среди банщиков: яма делается из покрышек джипа или подобного ему автомобиля. Вода в эту яму отходит по пластиковым трубам, и, чтобы в баню зимой ни холод, ни неприятные запахи не попадали, делается водяной затвор – что-то вроде гидрозамка:

Пункт 1. Берется пластиковое пятилитровое ведро, из оцинкованной ленты делается ручка и на самый нижний корд от верхней покрышки кладется железная труба – поперек ямы. На нее подвешивается ведро – оно будет висеть, как котел над костром, ниже верхнего уровня ямы.

Пункт 2. На конец канализационной трубы надевается гофра, которая и опускается сверху в ведро – она будет находиться на расстоянии 10 см от дна и на 10 см от края, т.е. посередине ведра. Вот и весь гидрозамок – после слива вся вода будет набираться в ведро и переливаться через край, аккуратно стекая в яму. А когда слив прекратится, вода, что останется в ведре, не даст тому же воздуху попасть в баню. И, даже если на дно ведра осядет грязь или листья – его всегда можно будет перевернуть, чтобы очистить.

Какую систему сделать для большого количества людей?

Для парной, которую время от времени посещают трое или четверо друзей, нужен один отвод воды в бане, а вот для целой компании-завсегдатаев – уже иная. В бане для малого числа парильщиков обычно сливная яма обустраивается прямо под фундаментом. Ее стены можно обложить кирпичом и засыпать крупным песком – для летней бани самое то. А вот во втором случае уже понадобится специальная труба, которая будет идти в дренажный колодец – причем ниже уровня промерзания грунта, иначе она замерзнет. А можно и сочетать оба способа – летом пользуясь первым, а зимой – вторым.

А чтобы вода из бани не пропадала зря и не загрязняла окружающую среду обитания, можно использовать септик-отстойник, который будет очищать ее и распределить через оросительные трубопроводы. Самый же сложный и дорого способ вывода и очистки воды из бани – это колодец с биологическими фильтрами. В нем – шлак, кирпичный бой и щебень. Весь секрет в том, что при постоянном попадании в колодец банных сточных вод тот со временем покрывается илом, а в иле – микроорганизмы, которые и очищают потом сточные воды. Сооружается такой септик обычно в самом низком месте на участке.

Вот и все! Ничего сложного – грамотный слив в бане можно сделать и своими руками.

Основной проблемой бани с моечной комнатой является отведение из нее стоков. Поэтому варианты технологий, как сделать слив воды в бане с деревянными полами из протекающего или сплошного настила, актуальны для каждого индивидуального застройщика.

Сразу определимся с терминами, под деревянными полами в статье имеется ввиду — деревянный настил (трапы), т.е. финишное покрытие пола в бане. Перекрытие же под ними может быть как деревянное (по балкам), так и бетонное (по грунту).

Основными нюансами возведения и использования бани являются:

• отапливается постройка обычно дровяными печами, не предназначенными для подключения контуров теплого водяного пола;
• канализация необходима в моечной комнате, реже в парилке;
• при периодическом обогреве дерево на полах нагревается быстрее, чем бетонная стяжка или плита;
• максимальные теплопотери традиционно присутствуют в полах нижнего этажа, поэтому их необходимо утеплить;
• бюджетным вариантом для бани на МЗЛФ, столбчатом или свайном ростверке является пол по грунту без перекрытия;
• чуть дороже обходится перекрытие по балкам, обладающее меньшим ресурсом в сравнении с бетонной конструкцией.

Важно! Для бани остается актуальным регламент СП 29.13330 (Полы), согласно которому чистовое покрытие в моечной должно быть на 1,5 – 2 см ниже облицовки в остальных помещениях.

Разновидности деревянного пола в бане

Напольное покрытие из древесины обладает при хождении по нему босиком приятными тактильными ощущениями в отличие от других облицовок. Существуют 2 категории деревянного пола бани:

В зависимости от конструкции фундамента, перекрытие пола бани может иметь конструкцию:

На обоих типах перекрытий делают как сплошные, так и протекающие деревянные полы.

Организация слива

Несмотря на периодический эксплуатационный режим, стоки запрещено сбрасывать на грунт под баней. Необходимо собирать и отводить их в отдельный септик или централизованную систему водоотведения.

В зависимости от конструкции деревянного пола слив можно организовать следующими способами:

Теплоизолировать протекающий пол невозможно физически, поэтому утеплитель закладывается ниже крупноформатной воронки из рассмотренных выше материалов.

Важно! Максимальные теплопотери в полах наблюдаются при наличии в здании подполья, то есть в висячих ростверках. Поэтому пол и канализацию свайного или столбчатого высокого ростверка утеплять следует в обязательном порядке.

Запрещено сливать банные стоки непосредственно на грунт под этой постройкой по причинам:

• моющие средства приводят к постепенному заражению, не только своего участка, но и обеспечивают подобные неприятности соседям;
• влага неизбежно скапливается в пазухах обратных засыпок и разрушает фундамент;
• даже при частичной замене грунта щебнем/песком резко повышаются силы пучения из-за набухания глины во влажной среде.

Септик необходимо размещать на участке в соответствии с требованиями нормативов СП, СанПиН на расстоянии минимум 4 м от фундамента бани, а не под ее полом. Это повысит качество обслуживания камер водоочистки, инфильтрационного колодца или поля, через которое осветленная вода сбрасывается в грунт для естественной доочистки.

Протекающий пол

Этот вариант обеспечивает быстрое высыхание древесины и увеличение ресурса напольного покрытия. В зависимости от конструкции перекрытия бани протекающий пол может сооружаться разными способами:

Воронка под протекающим полом, собирающая жидкость, сооружается из материалов:

Совет! Лаги протекающего пола обрабатываются антисептиками или пенетрирующими составами для повышения эксплуатационного ресурса во влажной среде.

Протекающий пол неудобен с позиций гигиеничности – в широкие щели неизбежно проникает в воронку крупный мусор (например, листья веника, принесенные на теле из парной), поэтому доски лучше сделать съемными. Компромиссом становятся решетчатые поддоны или крепление досок в специальные гнезда.

Еще одним вариантом становятся гибкие дощатые трапы для бани. Доска соединяется в этих конструкциях шнуром или тросом, после укладки на лаги такие деревянные коврики сохраняют пространственную жесткость. После помывки их можно скатать и убрать на просушку.

Гибкие деревянные трапы для бани.

Шпунтованная доска

Этот вариант удобнее в использовании, но влага испаряется дольше, доски коробятся при высыхании. Не протекающий пол может делаться по лагам, уложенным на плиту перекрытия или пол по грунту, или балкам деревянного перекрытия. Поэтому конструкция сливного узла отличается:

В бане отсутствует постоянный обогрев, поэтому утеплитель под полом необходим исключительно для снижения времени выхода в режим пара и повышения комфорта эксплуатации.

Выбор узла слива

Периодический эксплуатационный режим бани вызывает пересыхание гидрозатвора внутри классического бутылочного или U-образного сифона. Поэтому в этих надворных постройках чаще используют сухие трапы нескольких типов:

При установке сухого трапа вредные газы не смогут проникнуть из септика по трубам наружной канализации в баню, избавляя пользователей от запаха сероводорода и метана.

Внимание: Естественная вентиляция под деревянным напольным покрытием обеспечивается декоративными люками (достаточно 2 шт. на комнату) и пропилами в лагах. Лючки располагаются по диагонали, декорируются решетками, обычно располагаются под полками, скамейками.

Таким образом, в деревянных полах можно оборудовать канализационный слив собственными силами. Для большинства проектов этих надворных построек существует минимум два варианта, что позволяет выбрать самый экономичный. Наилучшим вариантом будет пол по грунту с уложенным на лаги протекающим полом.

Совет! Если вам нужны мастера по ремонту, есть очень удобный сервис по их подбору. Просто отправьте в форме ниже подробное описание работ которые нужно выполнить и к вам на почту придут предложения с ценами от строительных бригад и фирм. Вы сможете посмотреть отзывы о каждой из них и фотографии с примерами работ. Это БЕСПЛАТНО и ни к чему не обязывает.

Каких бы размеров не была баня, она нуждается в организованном отводе жидких стоков. Для тех, кто интересуется, как сделать слив в бане, надо понимать — наиболее оптимальным выходом будут сооружение слива.

Придерживаясь строительных норм, можно защититься от грибков и неприятных запахов.

По определению, существует два способа :

• сооружение простого дренажа;
• обустройство качественной отводной системы.

В первом варианте все стоки уходят в отстойник самостоятельно. Посему напольное покрытие должно обладать хорошей плотностью и водружаться с уклоном (в некоторых случаях предусмотрено проделывание отводного отверстия). Под ним помещается желоб, выполненный из асбеста, либо металла.

Лоток монтируется между парилкой и моечной, впадая в дренажный колодец. Как указывает инструкция, подобные колодцы вырываются на удалении от бани. Размеры колодцев зависят от того, сколько человек будут пользоваться сливом.

Говоря о том, как правильно сделать слив в бане, эксперты высказывают несколько советов:

• Колодец следует углубить до уровня промерзания грунта . Внутрь готовой ямы насыпается слой дренажного керамзита, немного выше точки промерзания. Остальное пространство засыпается землей и утрамбовывается;

Если вода впитывается почвой с трудом, целесообразно заняться рытьем приямка ─ дополнительной небольшой ямы, из которой скопившаяся вода, через сливной отвод выводится за пределы участка. Труба вкапывается выше дна приямка.

Полы в бане

Говоря о том, как сделать слив под баней, следует учесть способ укладки напольных покрытий. Они могут укладываться прямо на лаги (с 5 мм зазором). При необходимости, их можно снять и высушить. Иногда, полы монтируются капитально, под некоторым градусом.

Сооружается вентиляционный стояк ─ металлическое или асбестовое устройство. Верхний торец снабжается специальным колпаком. Дренажная система нуждается в периодической очистке (так же, как и стояки).

Процедура состоит из нескольких этапов. Вначале осуществляется предварительная механическая чистка (отделяются осадки и известь). Затем проходит фильтрационно-биологическое очищение.

На втором этапе фильтрация происходит в колодцах, ямах, либо в самом грунте.

Способы организации слива воды из бани

На сегодняшний день известно несколько вариантов удаления воды. Все они являются не очень затратными, однако обладают достаточной эффективностью.

Поскольку строительство последних не представляет особых трудностей, их можно соорудить своими руками:

1. система, в которую входят сливная яма и септик . В качестве его заполнителя используется керамзит, битый кирпич. Воду очищают микроорганизмы, по окончании очистки ею можно поливать растения на участке;
2. сооружение колодца . В этом резервуаре обустраиваются стояки, где и накапливаются нечистоты. В дальнейшем нужны периодические выкачки отходов и их вывоз.

Минус заключается в том, что необходимо, время от времени, вызывать специальные машины-ассенизаторы (цена таких услуг немаленькая), для которых нужно обеспечить проезд. К тому же, колодец вырывается в самой нижней точке участка;

1. вариант, при котором используется природная грунтовая фильтрация . Здесь сточные воды, оказываются в фильтрационном колодце без дна, на основании которого засыпаны слои загрузки-фильтрата. Вода, проходя сквозь них, очищается, а затем впитывается в почву на большой площади. Минус заключается в том, что придется укладывать трубы по всему участку, что обойдется недешево.

Обратите внимание!
Порой, построенная баня может обойтись без канализационной системы вообще.
Впрочем, если трубы пролегают в непосредственной близости к ней, нет ничего проще, как подсоединиться к общей трубе.

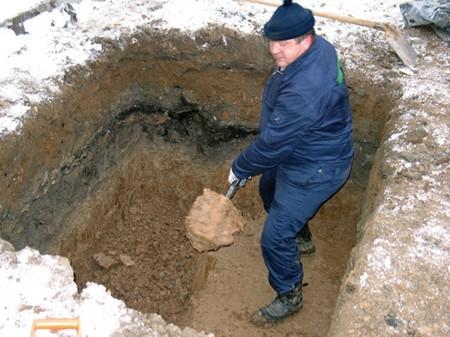

Строительство сливной ямы

Перед тем, как сделать слив из бани, необходимо четко определиться, в каком месте будет устроен резервуар. Опыт подсказывает — объект целесообразно располагать в 2 метрах от бани, при большем расстоянии прокладка труб с наклоном для самотека обернется большими затратами. В случае более близкого расположения возможно проседание или намокание фундамента.

Яма возводится, исходя из типа грунта. Если земля не осыпается, то края ямы можно не укреплять. Стоит только выкопать яму и заполнить ее фильтратами.

Главное, чтобы грунт хорошо впитывал воду. Для этого дно ямы устилается щебнем, керамзитом или битым кирпичом, а после песком.

При сыпучем грунте яма обязательно крепится по краям. В качестве укрепляющего материала используется кирпич (хватит сделать стенки и в полкирпича толщиной).

В некоторых случаях подойдет дикий камень. Необходимо проделать ряд зазоров, сквозь которые вода будет уходить.

Как сделать в бане слив — нет ничего проще. В качестве резервуара сгодятся металлические, либо пластиковые бочки, в их стенках проделываются дырки и удаляется дно. Наилучшим вариантом подобного бака будет цилиндр. Большие дырки делать не надо, чтобы в них не застревал щебень, сверху все прикрывается крышкой из железа или бетона.

Совет!
располагаются на значительной глубине.
Иначе, в яме всегда будут присутствовать грунтовые воды, а стоки туда просто не влезут.

Как сделать слив для бани?

Порядок такой:

• как только стенки ямы будут готовы, туда насыпается щебень, битый кирпич, керамзит;
• в дальнейшем все засыпается песком;
• готовая с наклоном, по которым пойдет вода. Достаточно 1 сантиметра перепада на погонный метр;
• если вырыта квадратная яма, то в нее укладывается листовой, волновой шифер. Листы укладываются так, чтобы волны располагались под прямым углом друг к другу;

• система готова.

Вывод

Опыт говорит — канализация должна быть простой и надежной, чтобы ею было удобно пользоваться. Важно лишь тщательно продумать все этапы будущего строительства. Изучив видео в этой статье, можно получить полную информацию по данной теме.

Собственная банька – мечта большинства домовладельцев. Многие из них приступают к самостоятельному строительству, чтобы воплотить мечту в жизнь. Одним из важнейших моментов при постройке считается организация отвода воды. Грамотно спроектированная и установленная конструкция защитит фундамент и деревянные детали от разрушения, предотвратит возможное появление грибка и неприятных запахов. Как сделать слив в бане по всем правилам? Давайте разбираться.

Сбор сточных вод в бане может осуществляться разными способами. Выбор оптимального варианта зависит от того, какие полы планируется уложить. Они могут быть протекающими или не протекающими. В первом случае предполагается обустройство специального резервуара для сбора воды, из которого стоки будут уходить в канализацию. Во втором случае оборудуется наклонный пол, и монтируются желоба и трапы, по которым будет уходить вода.

В любом случае канализационная система должна быть оборудована до укладки полов. Общая схема ее монтажа выглядит следующим образом:

На этом монтаж канализации внутри бани можно считать оконченным. Осталось только подключить к системе санитарное оборудование и унитаз, если это необходимо. Теперь пришло время заняться наружной канализацией.

Видео – процесс монтажа канализации в бане своими руками

Цены на трубы для наружной канализации

трубы для наружной канализации

Как выбрать способ отвода стоков?

Вариантов организации наружной банной канализации может быть множество. При выборе одного из них нужно обязательно учесть следующие моменты:

• предполагаемая интенсивность использования бани;
• размеры постройки;
• тип грунта на участке;
• глубина промерзания почвы;
• наличие или отсутствие на участке канализационной системы;
• возможность подключения к централизованной системе канализации.

Это наиболее важные аспекты, которые позволят определить оптимальный способ отведения воды. Например, для небольшой бани, где два-три человека будут мыться один раз в неделю в теплое время года, не стоит оборудовать сложную канализационную систему с использованием грунтовой фильтрации. Здесь будет вполне достаточно сливной ямы или даже приямка под постройкой. Тогда как для бани, в которой планируется мыться круглогодично , понадобится более сложная отводная система.

Важен и тип грунта. Для хорошо впитывающих песчаных почв оптимальным решением станет дренажный колодец. Для глинистых же грунтов это не подойдет. Здесь лучшим вариантом станет обустройство сливной ямы, откуда стоки будут периодически удаляться. При монтаже системы не нужно забывать и об уровне промерзания почвы. Если его не учитывать, вода в трубах, проложенных выше этого уровня, в сильные холода замерзнет и разрушит канализацию.

Способы обустройства отведения стоков

Существует несколько эффективных и относительно малозатратных способов организации слива воды в бане. Все они достаточно легко выполняются самостоятельно. Рассмотрим их главные достоинства и недостатки.

Сливной колодец

Представляет собой герметичную емкость, в которой накапливаются стоки, поступающие из бани. Когда колодец наполняется, его опорожняют при помощи специальной машины. Достоинства системы:

• простота в обустройстве;
• не требует особого ухода;
• невысокая стоимость.

К недостаткам можно отнести следующее:

• необходимость регулярного вызова ассенизаторской машины, что влечет определенные расходы.
• организация удобного доступа спецтехники к колодцу;
• сливной колодец должен быть обустроен в самой низкой точке участка.

Дренажный колодец

Выполняется в виде ямы, заполненной фильтратом, который очищает стоки. В качестве наполнителя можно использовать песок, щебень, мелкие обломки кирпича или печной шлак. Достоинства конструкции:

• невысокая стоимость;
• простота в обустройстве.

Дренажный колодец – как элемент отведения воды из бани

Недостаток у системы один – необходимость примерно в полгода раз менять загрязнившийся фильтрат или чистить его, что требует серьезных трудозатрат .

Приямок

Яма, вырытая непосредственно под полом моечной комнаты в бане. Ее дно заполняется фильтратом, через который проходят стоки, очищаются и постепенно проходят в нижние слои грунта. Достоинства системы:

• не требуется использование трубопроводов и других конструктивных элементов;
• невысокая стоимость монтажа.

Приямок – самый простой способ обустройства канализации в бане

К числу недостатков относят:

• невысокая пропускная способность;
• технология непригодна для использования при строительстве бани с плитным фундаментом;
• подходит для использования только на хорошо впитывающих грунтах.

Использование метода грунтовой фильтрации

Представляет собой систему, состоящую из септика и расходящихся от него труб, по которым отводится очищенная вода. Трубы прокладываются под уклоном, чтобы жидкость шла самотеком и впитывалась почвой. Достоинства конструкции:

• полностью автономная работа;
• может использоваться для обустройства полноценной канализационной системы с несколькими точками для сбора стоков;
• возможность очистки не только «серых», но и «черных» стоков, в этом случае устанавливается как минимум анаэробный септик.

Значимые недостатки :

• необходимость выделения участка под септик;
• трудоемкий процесс установки, необходимость проведения большого количества земельных работ;
• достаточно высокая стоимость оборудования и расходных материалов.

Как вариант можно рассмотреть подключение к централизованной канализации. Это оптимальное решение проблемы сточных вод. В этом случае не понадобятся никакие внешние устройства для приема и переработки стоков. Еще один плюс – возможность подключения сразу нескольких точек водозабора. Недостатками этого варианта можно считать высокую стоимость услуг подрядных организаций и бюрократическую волокиту, которая нередко возникает при оформлении разрешительной документации.

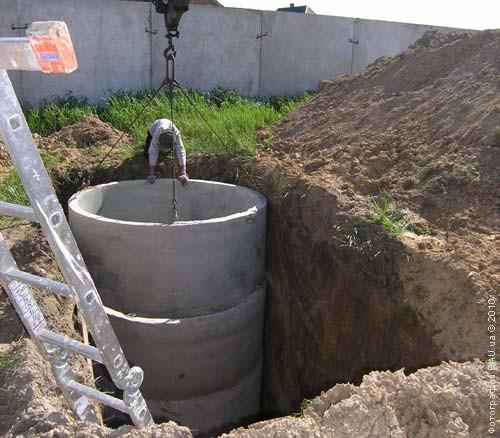

Сливной колодец: технология изготовления

Сливная яма – практичное решение для отвода сточных вод. Она может быть обустроена разными способами. Самый простой – вкопать в землю пластиковую или металлическую емкость. Можно сделать яму из железобетонных колец, залить стенки бетоном или выложить их кирпичом. Рассмотрим подробно последний вариант.

Сливной колодец – отличное решения для слива канализационных стоков

Начинаем с выбора подходящего места. Оно должно быть расположено в самой низкой точке участка, поскольку сточные воды должны будут двигаться самотеком. Кроме того, учитываем, что яму регулярно нужно будет освобождать от стоков, поэтому необходимо обеспечить удобный подъезд дляассенизаторской машины. Наметив месторасположение, приступаем к работе:

Сливная яма готова к эксплуатации.

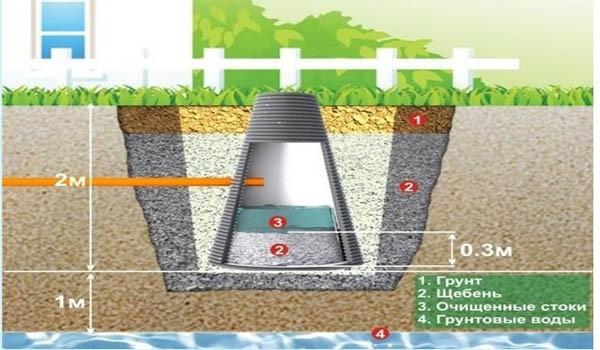

Дренажный колодец

Такая система может быть установлена только на участке с глубоко расположенными подпочвенными водами. Иначе в силу конструктивных особенностей дренажного колодца он будет постоянно наполнен грунтовой водой, а для стоков места уже не останется. Прежде, чем приступить к работе, определяем место, где будет располагаться колодец. Оптимально отнести его от стены бани на 2 метра. Если расстояние будет больше, возникнут определенные сложности с организацией необходимого уклона сливной трубы, который необходим, чтобы стоки сливались самотеком.

Дренажный колодец – это отличный способ обустройства канализации в бане

Кроме того, близкое расположение колодца грозит фундаменту намоканием или проседанием. Определившись с местом установки, выясняем, какие материалы нам понадобятся для монтажа. Это зависит от типа грунта. Если он не осыпается, нам не понадобится укреплять стенки ямы. Однако такие почвы встречаются далеко не везде. Чаще всего стенки нужно укрепить. Сделать это можно разными способами:

Приступаем к работе:

Дренажный колодец готов к использованию.

Совет: Если на участке песчаный хорошо впитывающий грунт, вместо колодца можно обустроить горизонтальную дренажную подушку. Она представляет собой траншею длиной около 1 м, шириной 0,3 м и глубиной 1 м. На дно выкладывается подушка из щебня высотой 20 см, поверх насыпается грунт. Стоки выводятся непосредственно на эту подушку, очищаются и впитываются в почву.

Цены на дренажный колодец

дренажный колодец

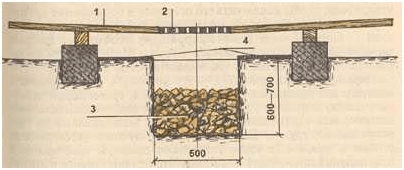

Приямок

Приямок представляет собой резервуар для стоков, расположенный непосредственно под помывочной комнатой. Нужно понимать, что такая система будет эффективна только для небольших бань, которые используются нечасто. Работы по обустройству приямка выполняются в следующей последовательности:

1. Под будущим полом выкапываем яму, объема которой будет достаточно для сбора воды.
2. Стенки ямы укрепляем любым доступным способом: кирпич, дикий камень или шифер.
3. На дно получившегося резервуара укладываем фильтрующую подушку. Сначала укладывается слой щебня, битого кирпича или керамзита. Поверх этого слоя кладем песок.
4. Поверх ямы монтируем лаги. На них укладываем деревянный пол, половицы которого не должны плотно прилегать друг к другу, чтобы вода могла стекать в приямок.

Совет: Половицы деревянного пола, уложенного над приямком, можно не прибивать к лагам. В этом случае их можно будет при необходимости снимать и выносить на улицу для просушки.

Существует еще один вариант обустройства приямка, который в данном случае играет роль водосборника, из которого стоки, достигнув определенного уровня, отводятся в канализацию или септик. Такая система обычно обустраивается под «протекающими» полами. Приступаем к работе:

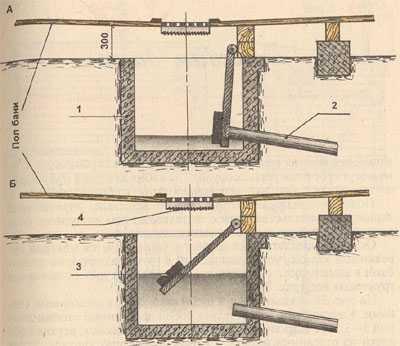

Устанавливаем гидрозатвор . Этот элемент необходим, чтобы предупредить проникновение в помещение бани неприятных канализационных запахов. Простейший вариант самодельногогидрозатвора – металлическая пластина, установленная с наклоном. Фиксируем ее к трубе в трех местах, оставляя незафиксированной нижнюю часть. Важно: от дна приямка до нижнего края пластины должно быть 5 см. Еще один вариант самодельного гидрозатвора – детский резиновый мяч, закрепляемый над сливом приямка. Когда резервуар наполнен водой, он всплывает и открывает слив. Как только вода стекает, мяч опускается и закрывает трубу.

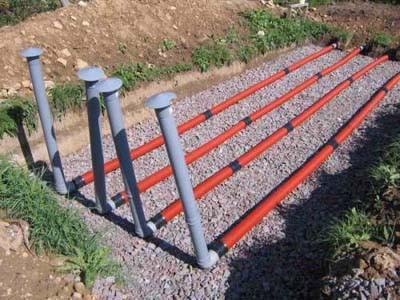

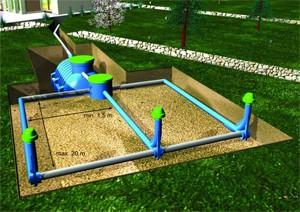

Грунтовая фильтрация

Один из основных элементов такой системы – автономный септик, который является одновременно отстойником и распределяющим колодцем. От него отходят дренажные трубы, которые распределяют очищенную воду по участку. Септик можно приобрести в магазине или собрать самостоятельно. В последнем случае наиболее простой вариант для самостоятельного изготовления – конструкция из пластиковых или металлических емкостей. Эффективно работает септик из бетонных колец, а также конструкция, выполненная из бетона или кирпича.

Септик – отличное решение для отвода канализационных стоков

В любом случае монтаж системы начинаем с монтажа септика. Резервуар устанавливаем на глубину 1, 2-2,5 м. Глубже опускать бак не нужно, иначе может возникнуть проблема с доочисткой стоков, которую проводят анаэробные бактерии. К септику подводим канализационную трубу. Она должна быть заглублена ниже уровня промерзания почвы. После монтажа септика приступаем к подготовке дренов , так называют дренажные трубы.

Их длина и диаметр зависят от количества стоков. Чаще всего используются стандартные пластиковые трубы диаметром 11 см. Можно взять обычные пластиковые канализационные трубы и проделать в них отверстия. Нужно знать, что в верхней части детали диаметр отверстий должен быть меньше, чем у тех, что расположены в нижней. Это делается для того, чтобы отток воды был равномерным. Количество отверстий в начале и в конце трубы также различается. В самом начале перфорация выполняется чаще, а в конце – реже и большая их часть приходится на нижнюю половину трубы.

Для грамотного обустройства дренажа используются несколько правил:

• длина каждой дрены не может быть больше 25 м;
• глубина укладки труб составляет около 1,5 м, обязательно ниже уровня промерзания почвы;
• минимальное расстояние между дренами – 1,5 м;
• минимальная ширина траншеи под трубу – 0,5 м, оптимальная ширина – 1 м.

После того, как были подготовлены трубы, можно приступать к их монтажу:

Схема – использование септика, как элемента обустройства канализации в бане

Важно: Система грунтовой фильтрации требует периодического обслуживания. Оно заключается в замене заилившейся песчано-гравийной подушки и грунта под ней. В зависимости от загруженности системы такие работы проводятся один раз в 10-15 лет или реже.

Грамотно организованный слив воды в бане – залог ее долгого и беспроблемного функционирования. Он убережет постройку от разрушающего воздействия влаги и предотвратит загрязнение участка сточными водами.Даже для небольших бань обустройство канализационной системы обязательно, тем более она необходима для больших помещений с отдельной душевой комнатой и туалетом. Отнестись к организации слива следует со всей ответственностью, не допуская ошибок и недоделок. И тогда новая баня будет только радовать своего владельца долгой безупречной службой.

Баня на личной территории является мечтой многих собственников дачных участков. Однако, чтобы приступить к ее строительству, необходимо предусмотреть все нюансы монтажа этого сооружения. Особое значение нужно уделить дренажной системе, ведь слив в бане должен быть организован по всем правилам гидравлики и с соблюдением норм безопасности по экологии и строительству.

Стадия проектирования

Необходимо учитывать, что для удаления воды придумано много различных способов. Представим несколько вариантов слива в бане, организованного своими руками с пошаговым руководством. Выбор конкретного варианта исполнения зависит от индивидуальных условий участка и возможностей реализации выбранной идеи. Главное соблюдать разумный баланс между затратами ресурсов и полученным результатом.

Желательно при проведении работ и на этапе проектирования придерживаться следующих правил:

• Работы с дренажем в строениях из бруса или бревен должна проводиться лишь после полной усадки здания. Иначе в результате сформируются неверные уклоны за счет разного проседания.
• Слив в бане на винтовых сваях нуждается в дополнительном утеплении выходной трубы. Это позволит избежать нежелательного перемерзания и образования ледяных заторов. С наружной стороны труба окутывается минеральной ватой или применяется монтажная пена.
• Обеспечить хорошую термоизоляцию для труб, расположенных под полом в бане со сливом, удастся при засыпке основания керамзитом. Глиняные гранулы сверху укрываются бетонной стяжкой. Данное решение подойдет и для свайных конструкций.
• Перед тем, как сделать слив воды в бане, стоит повысить водоотталкивающие свойства материалов. Для этого применяют рубероид или обработку поверхностей специальной мастикой, которая при повышении температуры не выделяет вредных или токсичных веществ.

Система внутренней канализации

Поскольку в бане воды присутствует много, выделяют 2 основных способа ее отведения:

• через протекающие полы, когда обустраивается накопительный резервуар, откуда вода отводится уже в канализацию;
• по наклонным полам, когда вся вода стекает в один угол, откуда также через разводку труб уходит в сливную яму или канализацию.

Канализационная система должна проводиться еще до закладки полов.

Как правильно сделать

1. Выкапываются траншеи под канализационные трубы с перепадом до 20 мм на каждый погонный метр.
2. На дно траншеи засыпают песок толщиной 120-150 мм и плотно утрамбовывают, периодически сбрызгивая водой. Не забывайте контролировать уклон траншеи.

1. Монтируем трубы (для этих целей лучше всего подойдут ПВХ-изделия, известные своей прочностью и легкостью монтажа).
2. Если по проекту в бане будет работать туалет, собираете канализационный стояк и крепите его к стене. Желательно оборудовать санитарную зону вентиляцией - принудительной или естественной.

1. Следующим этапом монтируют полы.
2. Уже на готовой напольной поверхности устанавливаются канализационные желоба, оснащенные решетками с мелким сечением. С их помощью вода будет беспрепятственно уходить в канализацию, а мусор и небольшие предметы скапливаться на решетке, тем самым исключая засорение труб.

Во избежание появления в бане неприятных запахов из канализации вместо желобов желательно использовать готовые трапы, они уже поставляются в комплексе с гидрозатворами.

1. По окончании сборки подсоединяется все оборудование, после чего можно приступать к организации уличной канализации (сточной ямы или колодца).

ВИДЕО: Устройство канализации в бане своими руками

Природный фильтр для отработанной воды

Данный вариант устройства слива в бане некоторые строители относят к трудоемким по затратам. Он востребован в том случае, когда в отработанных водах присутствует значительное количество твердых частичек.

Основой системы является полая емкость с водонепроницаемыми стенками. К ней проводится трубопровод. По трубам уходит жидкость и впитывается в окружающую почву.

Монтаж этой разводки будет правильным сливом бани в том случае, если средний уровень грунтовых вод в окрестностях находится ниже 250 см.

Полость для приема отработанной воды должна по габаритам соответствовать трехсуточному объему отработанной воды. Труба монтируется на высоте 5 см над уровнем стока, а патрубок отвода - в уровень стоков.

Со временем станет происходить накопление отходов и осадков. Их принято удалять с помощью ассенизаторских машин.

Оборудование сливной ямы

Система слива воды бане подразумевает в некоторых случаях наличие подготовленной и оборудованной ямы. Такой вариант будет востребованным на участках, где грунтовые воды проходят достаточно низко и не смогут наполнять сливную яму.

Параметры устройства зависят от интенсивности эксплуатации бани. Примерный разовый расход воды для семьи из трех человек составляет 60-70 литров. Соответственно сливной резервуар должен быть больше этого параметра.

Не стоит удалять подобный слив парилки бани на расстояние дальше 2 м от самого строения.

Слишком близкое расположение к фундаменту способно привести к нежелательному повышению его влажности. Чрезмерное удаление создаст проблемы с укладкой и функционирование трубопровода, ведь ему нужно обеспечить хороший уклон, утепление и пр.

На дно засыпают фильтрующий материал в виде крупного щебня или осколков кирпича. Также подойдет слой керамзита. Поверх такого материала всыпается слой песка. Стенки обкладывают кирпичом с зазором для отвода жидкости. Можно зарыть пластиковую бочку с выбитым предварительно дном.

Формирование слива в помещении бани

Пол в бане со сливом своими руками делается еще при формировании фундамента. Это связано с монтажом канализационных труб, по которым планируется отвод жидкости. Труба монтируется непосредственно в основание. Фиксация проводится при помощи демпферной ленты. Когда подразумевается прокладка труб к центральной канализации, то работу проводят в подготовленных траншеях ниже уровня промерзания грунта.

Перед тем, как сделать слив в бане, необходимо сформировать черновую основу. Через нее и пройдет труба. Основа создается с помощью досок, зафиксированных по всему будущему периметру помещения. Поверхность укрывается пленкой, для того чтобы не убежала жидкость из бетонного раствора.

По периметру располагают демпферную ленту. Ею обматывают часть труб, которые будут заходить в бетон. Проводится раскладка арматуры. На следующем этапе проводится предварительная бетонная заливка слива в бане. Высота его составит 5-7 см. Он должен иметь правильный уклон в заданном направлении.

Прямоток - примитивный, но очень эффективный способ организации слива

После застывания первого слоя, необходимо провести заливку второго уровня, поддерживающего уклон к сливу воды под баню. Специалисты рекомендуют сформировать определенный конус, направленный к центральному отверстию. На финальной стадии монтируется сливная решетка из нержавейки или керамики.

Обеспечение гидроизоляции

Решая задачу, как сделать слив в полу бани, необходимо провести надежную гидроизоляцию. Она особенно важна она при разветвленности труб под полом. Стены и основание из бетона нужно обработать антибактериальными средствами. Затем на пол кладутся листы рубероида с частичным заведением их на стены. Перед этим нужно не забыть про слив в полу бане и вырезать в листах под него отверстие.

На рубероид наносится битумный слой, который повысит защитные свойства материала.

Теперь формируется чистовая поверхность пола, которая будет немного возвышаться над сливной точкой. Данный слив воды в бане применяется и с деревянными полами, ведь для них сформировано надежное жесткое основание из бетона.

Делать для каждой комнаты индивидуальное устройство слива для пола в бане не рационально, поэтому для остальных комнат предусмотрены дренажные системы из желобков, отводящих жидкость к центральному сливу под баню.

ВИДЕО: Как правильно сделать сливную яму своими руками
