Установка

Внимательно осмотрите розетку. Убедитесь, что она в таком же состоянии, когда вы ее только принесли из магазина.
Очистите от защитной оболочки примерно 10 см провода. Зачистите концы жил примерно на 1 см.
Возьмите розетку в руки и раскрутите немного поочередно все три зажимных винта. Затем поочередно начинайте заводить жилы в контакты розетки. Фазный (черная жила) и нулевой (голубая жила) подключаются к полюсам розетки (то есть туда, куда вы впоследствии будете подключать вилку), а защитную жилу (желто-зеленая) – к защитному контакту (то есть к пластине, которая проходит по середине розетки). Все винты розетки должны быть крепко затянуты. Но не переусердствуйте, а то можно сорвать резьбу либо у винта, либо у направляющей гайки. При электропроводке без защитного провода третью жилу (желто-зеленого цвета) лучше заизолировать и оставить в покое (не подключать никуда). Впоследствии, когда у вас появится заземление, вы с легкостью сможете подключить эту жилу.
Оставьте розетку висеть на жилах. Возьмите отвертку и немного открутите установочные винты, которые находятся в подрозетнике.
Подогните немного жилы к задней части розетки и сведите их друг к другу. Затем немного поверните вправо или влево, чтобы направить розетку на установочные винты (одним словом, чтобы было совпадение винтов и самых широких отверстий, которые находятся на корпусе розетки).
Прижмите и закрутите отверткой установочные винты. Затем возьмите уровень и проверьте установку розетки (положите и придерживайте уровень на верхней части розетки).
Прикручиваются все декоративные рамки.
В руки нужно взять уровень, подставить его к рамке и проверить установку.

Вот и весь процесс установки. Согласитесь, что он не так уж и сложен.

Если вы используете в своем жилье последовательную схему подключения розеток, и если конструкция розеток позволяет прикрепить к ее клеммам дополнительные жилы (проходные) второй розетки, тогда конструкция подключения будет выглядеть следующим образом.

Но здесь существует один нюанс. В конструкцию розеток входят распорные лапки.

Если вы осуществляете установку розетки при помощи таких лапок, следите, чтобы жилы вашего проводника не попали под них, когда вы будете их распирать. Иначе, когда вы будете давать питание на эту линию розетки, у вас может произойти КЗ и поиски причины замыкания могут затянуться надолго. Чтобы не искать причину КЗ, лучше эти розетки пометить на вашем плане.

В заключение будет представлена схема подключения линии розетки в щите.

Примечание. Как вы видите, используются двухсекционные АВ, а в защите линии розеток можно использовать предохранители. Неужели все возвращается к пробкам? Отнюдь нет. Есть одно «хитрое» приспособление, которое вы также можете использовать при монтаже электрощита и подключения линий вашей электропроводки.

Также нелишним будет ознакомиться с некоторыми таблицами для общего развития.

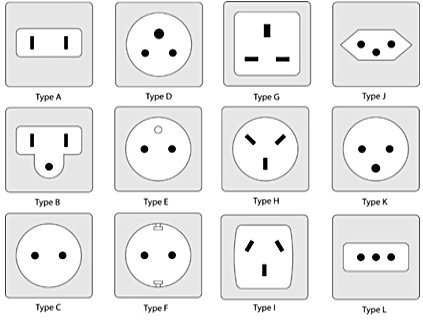

Наглядная таблица типов розеток.

В строительстве и ремонте мелочей не бывает как таковых – именно из них складывается общая картина ремонта и качество строительства. Даже такая банальная вещь, как электрическая розетка, в состоянии испортить впечатление от восприятия интерьера – именно по этой причине очень важно понимать значение правильности выбора этих изделий. Чтобы не ошибиться с ним, необходимо тщательно изучить виды розеток и понять, по какому принципу они подбираются. Именно об этом и пойдет разговор в данной статье.

Выключатели и электрические розетки – вещь довольно банальная, которой люди уделяют мало внимания. А между тем, за время их существования появилось огромное количество разновидностей этих изделий – как говорится, на любой вкус и цвет. Мало того, их настолько много, что сталкиваясь с их покупкой, простой человек впадает в ступор и не понимает, какой разновидности отдать предпочтение. Это скорее надуманная сложность, так как стоит изучить разновидности и понять их назначение и сразу все становится на свои места. Именно этим мы и займемся в данной статье, в которой вместе с сайтом Дом Мечты изучим наиболее распространенные виды розеток и разберемся с основными критериями их выбора.

Какие розетки лучше фото

Виды розеток: способ установки

Еще совсем недавно по способу установки розетки разделялись на два вида – накладные и встраиваемые в стену. На сегодняшний день их ряды пополнила третья разновидность этих изделий – розетки скрытой установки. Все три вида розеток широко используются в различных ситуациях, и разбираться с ними нужно однозначно.

Что между ними выбрать? На мой взгляд, этот вопрос вполне простой – все зависит от обстоятельств, которые были оговорены выше.

Розетки: типы и виды разъемов

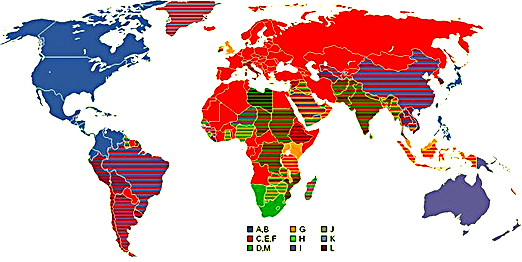

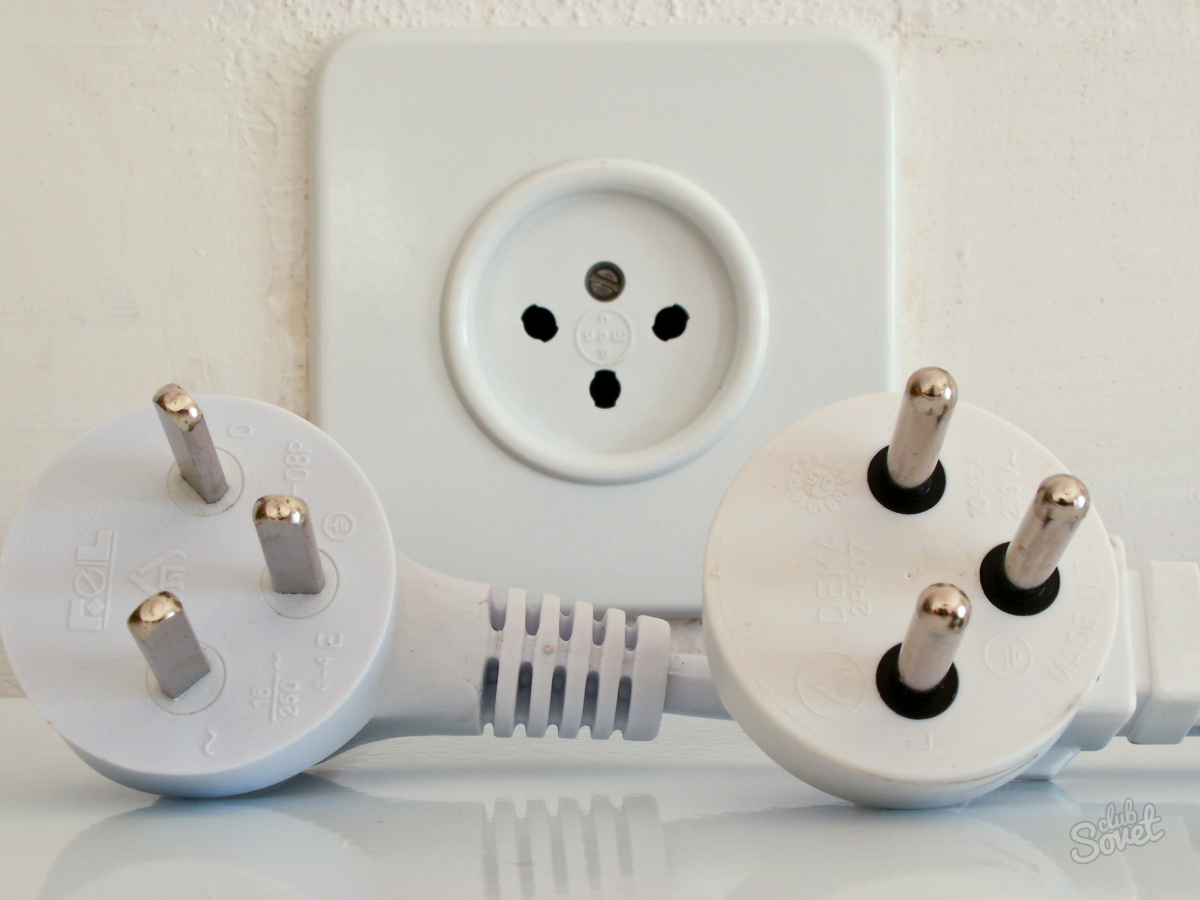

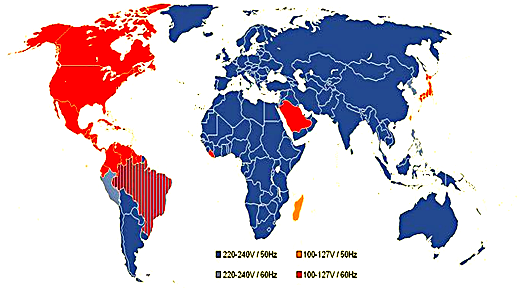

Здесь много говорить не придется. Сегодня бытовая техника поступает к нам со всех уголков земного шара, и каждый производитель оснащает ее разъемом согласно стандартам своей страны. Американцы пользуются вилкой с пластинчатыми контактами, у китайцев свои разъемы, а у нас процветает использование розеток европейского типа, которые отличаются от старых советских изделий этого типа только толщиной круглого штырька и наличием заземляющего контакта. Здесь даже вопрос выбора не возникает как таковой – традиционно следует приобретать розетки европейского образца.

Розетки: типы и виды фото

Вы, конечно, можете пользоваться различного рода переходниками, да и на самом приборе можно сменить вилку, но здесь следует понять одну простую истину – дополнительный разъем снижает предельную мощность розетки, а любые изменения в бытовом приборе сразу же ставят его в статус «вне гарантии».

Какие розетки выбрать: количество разъемов

Зачастую бывает так, что одного разъема в стене оказывается недостаточно. Взять, к примеру, кухню в разгар готовки – миксер, блендер, микроволновка другие приборы могут понадобиться одновременно. Простой выход – использовать тройник, но при такой нагрузке он оплавится достаточно быстро. Нужны именно разъемы или, как вариант, несколько розеток. Именно по этой причине на витринах магазинов вы встретите не только стандартные одинарные розетки, но найдете и двойные и даже тройные их аналоги – в ситуациях, подобных описанной, они будут незаменимы. Беда только в том, что больше чем тройные розетки не производят. Если нужно больше разъемов, тогда следует прибегать к особой технике установки одинарных розеток.

Виды установки розеток фото

Речь идет о блочном монтаже – установленные одна к другой одинарные розетки закрываются единой декоративной планкой. Они продаются отдельно от розеток и позволяют собирать блоки максимум по пять штук – это связано с предельно допустимыми нагрузками на кабель. Нужно еще больше розеток в одном месте – будьте добры собрать не один, а два блока по 5 розеток. Устанавливать такие блоки можно как горизонтально, так и вертикально. Главное – понимать, что к каждому из них из распределительной коробки должен подходить отдельный кабель.

Какие розетки лучше: уникальные изделия

Уникальные розетки – это те, которые дополнены каким-либо функциональным или полезным приспособлением. Как вариант, они могут обладать какими-либо особыми качествами или свойствами. К розеткам данного типа можно отнести следующие изделия.

Кроме того, к разряду уникальных розеток можно отнести и комбинированные изделия данного типа – достаточно часто розетки объединяют с выключателями. С одной стороны, это удобно, а с другой, не совсем – в последнее время нас приучали к европейским стандартам, когда розетка располагается над полом, а эта разновидность розеток устанавливается несколько выше – там, где положено быть выключателю , и не везде это удобно.

Как выбрать электрические розетки фото

И в заключение темы про виды розеток скажу несколько слов об их мощностных параметрах – на этот момент нельзя не обращать внимания в процессе выбора. Игнорирование этого фактора приводит обычно к оплавлению розетки при чрезмерной нагрузке на нее. Этот момент измеряется в Амперах и стандартно указывается на изделии. Лучше всего приобретать мощные изделия этого типа – 16А для сегодняшних электроприборов вполне нормально.

Устройства, в которые подключают разные приборы, называют розетками. Мы каждый день сталкиваемся с ними в быту. И что мы о них знаем, практически ничего. Попробуем вам рассказать, какие розетки бывают, какими критериями нужно руководствоваться при их покупке.

Розетки делятся по видам: на электрические, в которые подключаются электроприборы; телевизионные — для подключения телекабеля; телефонные, в которые можно включить только телефон; радиорозетки. Как видите, каждая розетка предназначена для конкретного подключения. Так задумано, чтобы в силовые розетки не подключали коммутационные приборы и наоборот. Силовые (220 В) розетки бывают двух видов – внутренние и наружные. Внутренние розетки используют под скрытую проводку и ставятся непосредственно в стену, а наружные — на стену и предназначены для открытой проводки. Первые ставят в квартирах, административных зданиях и т.п. Наружные же используют в основном в гаражах, на дачах, в сараях.

Еще силовые розетки бывают с заземляющим контактом и без него. Первые ставят там, где применяется достаточно мощное оборудование или на работающих электронных приборах, с которых нужно снимать статическое электричество. Это могут быть в первом случае электроплиты, бойлеры, кондиционеры, а во втором — компьютеры и другая электронная техника. Естественно, от такой розетки будет польза только тогда, когда в электросети есть в наличии заземляющий провод.

Сама розетка состоит из основания, электрических контактов и панели. К основанию крепятся контакты и крепежная арматура. Основание может быть керамическое и пластмассовое. Керамическое основание более хрупкое, но не горит, пластиковые в этом аспекте слабее. В конструкцию розетки могут быть добавлены защитные шторки, которые отодвигаются только при включении вилки. Электрические контакты выполняются из латуни и бронзы. Бронза более твердая и пружинистая, поэтому контакты будут долговечнее, и розетка прослужит дольше. Присоединение проводов в розетках бывает под винт, под клемму и самоподжимной контакт. Каждое из них имеет свои преимущества и недостатки, кому как понравится. Панель — это лицо розетки. Выполняют их из разных материалов, и выбор столь широк, что позволяет осуществлять любое дизайнерское решение. При необходимости панель оборудуется закрывающейся крышкой на пружине или выталкивателем. Крышка нужна, чтобы защитить розетку от сырости, а выталкиватель — для того, чтобы легче было извлекать штепсельную вилку.

Есть силовые розетки, предназначенные для трехфазных линий. Они выполняются из специальных негорючих пластмасс. Эти розетки гораздо более габаритные, и рабочие контакты там значительно мощнее. Их используют в промышленности для подключения специального оборудования.

Розетки коммутационные: для подключения телефонов, компьютеров и телевизоров, отличаются от силовых лишь контактными гнездами, а общая конструкция одинакова. Конструкция этих розеток позволяет монтировать их блоками с розетками разных видов под одну панель.

Заводы-производители выпускают розетки сериями. Механизмы и устройство в них одинаковое, отличие лишь по назначению. Поставив одинаковую электро-фурнитуру, вы значительно улучшите интерьер.

В настоящее время существует огромное количество разновидностей розеток. Производители электротехнической продукции выпускают как обычные штепсельные розетки, так и розетки с дополнительными функциями.

Обычная штепсельная розетка представляет собой электрическое изделие, предназначенное для подключения приборов к электрической сети. Она состоит из основания (корпуса), токопроводящей части и лицевой панели.

Основание розетки может быть или пластмассовым, или керамическим. Керамическое основание, по сравнению с пластмассовым основанием, более хрупкое. Но зато оно не горит и достаточно хорошо рассеивает тепло.

Токопроводящая часть розетки закрепляется на корпусе. Она предназначена для подсоединения проводов электрического питания к контактной части и для подключения электрических приборов при помощи вилки. Контакты токопроводящей части розетки под электрическую вилку обычно бывают изготовлены из латуни.

Лицевая панель прикрывает основание и токопроводящую часть. Она предназначена в первую очередь для защиты от случайного прикосновения к токопроводящей части, а во вторую - для декора. Лицевую панель изготавливают из негорючего материала.

По способу установки розетки бывают внутренними и накладными (наружными). Также бывают розетки переносного типа.

Какими бывают розетки и как они устроены

Внутренние розетки

Данный вид розеток наиболее распространён в быту. Внутренние розетки применяются при скрытой электропроводке, которая прокладывается внутри стены. Такие розетки монтируются в специальный подрозетник, находящийся в стене, и закрепляются там при помощи специальных крепёжных ножек, являющихся частью общей конструкции розетки.

Внутренние розетки установлены практически во всех жилых домах и помещениях.

С распространением гипсокартонных стен и перегородок производители электротехнических изделий стали выпускать внутренние розетки и для гипсокартона.

Розетки данного вида устанавливают для наружной электрической проводки, проходящей по поверхности стен. Розетки устанавливаются непосредственно на стене. Накладные розетки часто монтируют в деревянных частных домах. На предприятиях они тоже очень часто встречаются.

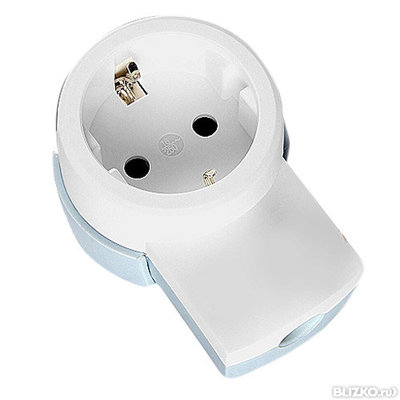

Такие розетки либо представляют собой обычный удлинитель, либо похожи на него. Преимущество переносных розеток – мобильность.

По наличию контакта заземления электрические розетки бывают обычного вида (с двумя проводами) и европейского образца (с заземляющим контактом и тремя подводимыми проводами).

Раньше все розетки выпускались без дополнительного заземляющего контакта, да и сегодня такие розетки очень популярны. Где не требуется дополнительная защита человека и бытовых приборов, используются обычные розетки, к которым подключаются только два провода (фаза и ноль).

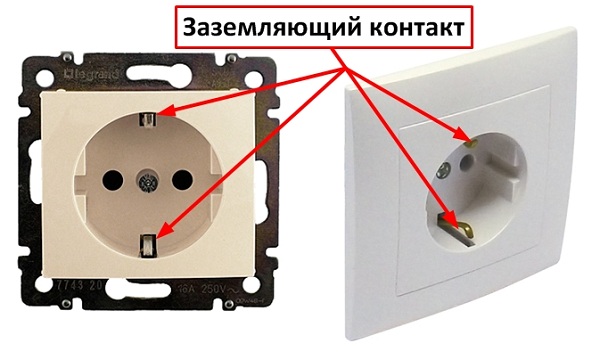

У большинства современных розеток предусмотрен специальный заземляющий контакт, к которому подключается провод заземления. Благодаря заземляющему контакту любое современное устройство при подключении к сети через такую розетку будет заземлено, т.е. в первую очередь обеспечивается электробезопасность.

По количеству гнёзд розетки бывают одинарные, двойные, тройные и т.д. Одинарные и двойные обычно монтируются в домах и квартирах, тройные розетки и розетки с большим количеством гнёзд часто встречаются в офисных помещениях.

По количеству фаз розетки бывают однофазные (220В) и трёхфазные (380В). Последний тип используется для подключения трёхфазной нагрузки на предприятиях. У трёхфазных розеток также имеется контакт заземления.

В настоящее время также встречаются розетки с дополнительными техническими характеристиками и функциями. Это влагозащищённые розетки, розетки с устройством защитного отключения, таймером, розетки с наличием защитных шторок и т.д.

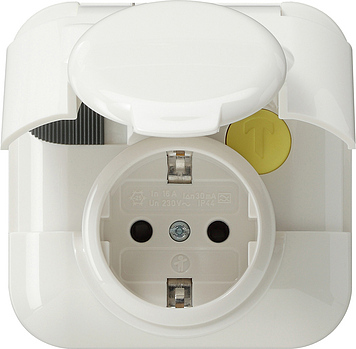

Данная модель отключает подачу электричества на прибор, если в цепи появляется утечка электрического тока. Т.е. принцип работы схож с работой обычного УЗО.

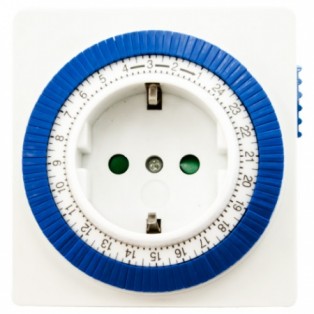

Данная розетка представляет собой устройство с электронным таймером. На таймере можно программировать время отключения розетки, т.е. снятия напряжения на выходе. Это бывает необходимым во многих случаях.

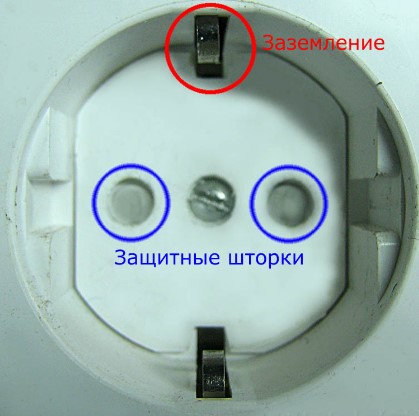

Отверстия под вилку в таких розетках изначально закрыты. Они открываются обычно вверх при подключении вилки, или при круговом движении вилкой.

Помимо всех перечисленных бывают розетки с подсветкой, с USB-выходом, с выталкивателем вилки и др.

Кроме электрических розеток бывают розетки специального назначения.

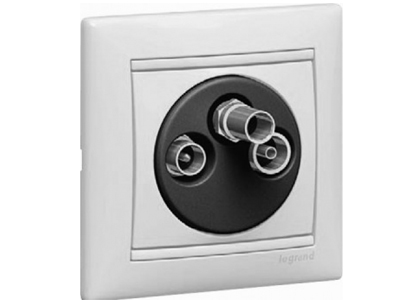

Розетки под телевизионную антенну вместо отверстий под электрическую вилку имеют специальный разъём, предназначенный для подключения телевизионного кабеля. Такие розетки обычно монтируют в том месте, где будет стоять телевизор.

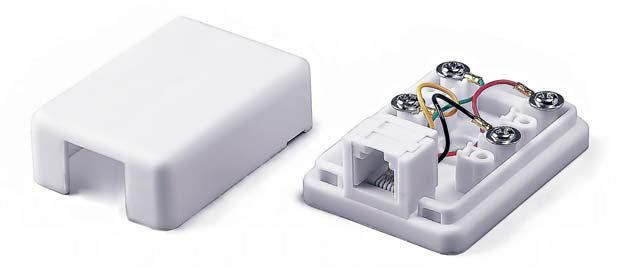

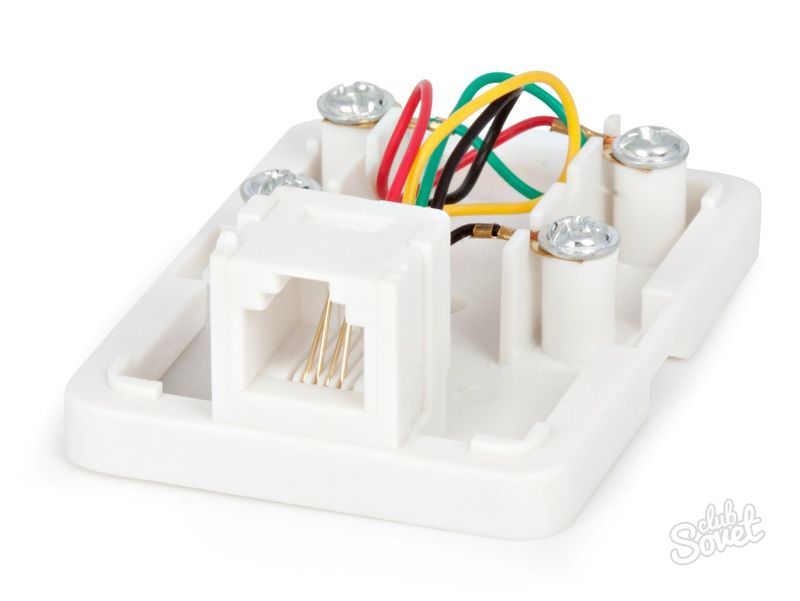

Данные розетки имеют специальный разъём для подключения телефонного аппарата. По форме и по размеру они могут быть такими же, как и обычные электрические розетки.

Компьютерные розетки предназначены либо для подключения к интернету, либо для соединения персональных компьютеров в локальную сеть. Разъём компьютерной розетки похож на разъём телефонной розетки, но отличить их можно по виду подключаемого кабельного наконечника и по количеству контактов в разъёме.

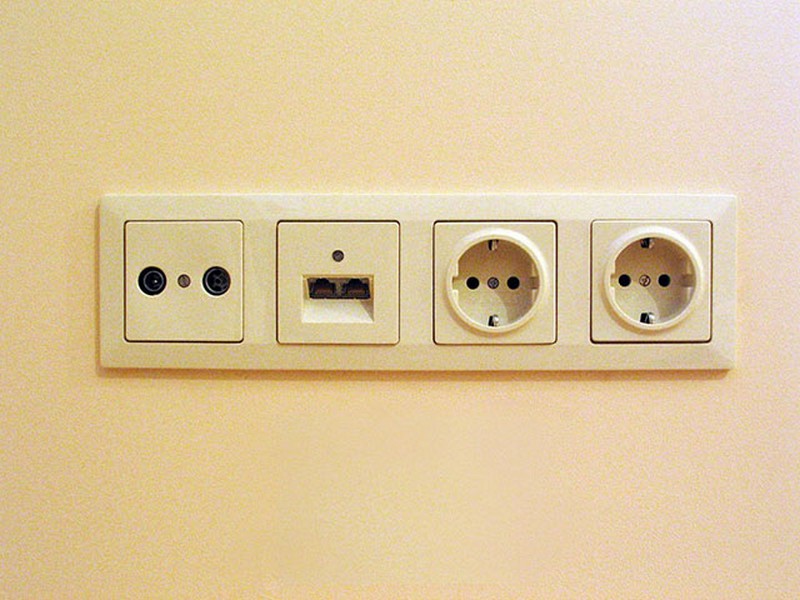

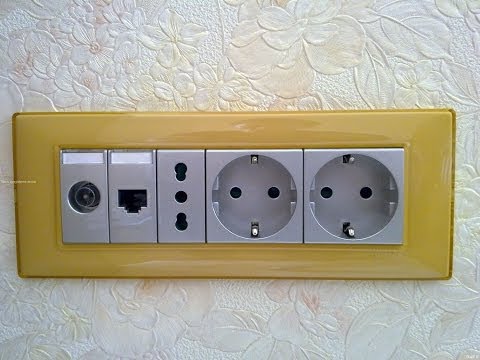

Комбинированные розетки – устройства, объединяющие в себе функции различных по назначению розеток. Для этого в конструкции таких розеток используется несколько гнёзд. Например, в домашних условиях можно установить тройную розетку для подключения телевизионной антенны, телефона и компьютера.

Электрическая розетка - это сложное электротехническое устройство для безопасного подключения потребителей к центральной сети. Механизм розетки обеспечивает надежное замыкание контактов для бесперебойной передачи тока по цепи. Большой выбор устройств различного типа представлен на нашем сайте.

Какую розетку выбрать

У нас просто огромный ассортимент изделий, разнообразных по дизайну и техническим характеристикам. Чтобы купить электрические розетки, подходящие для конкретных условий эксплуатации, кроме цвета и формы стоит обратить внимание на способ монтажа. Здесь возможны два варианта:

Накладные розетки. Предназначены для монтажа в наружной проводке. Устройство крепят к стене шурупами или саморезами. Розетки для кабель-каналов выступают над поверхностью стены и требуют немного свободного пространства для подключения вилки. Основное преимущество - легкий монтаж и возможность быстрого переноса на новое место. Для организаций мы всегда рекомендуем купить такие розетки оптом, чтобы установить во всех офисах.
Внутренние розетки. Электротехническая составляющая конструкции скрыта в стене, на поверхности монтируется только декоративная накладка. Устройство оптимально для выполнения скрытой электропроводки, когда штробу под розетку готовят заранее. Изделие монтируется немного сложнее, чем накладные модели, но не имеет при этом выступающих частей.

При выборе розетки нужно обращать внимание на следующие характеристики:

влагозащита. Для использования в помещениях с повышенной влажностью выбирайте специальные розетки Legrand с откидной крышкой. Их можно устанавливать в ванной комнате, в бассейне, на кухне и т. д.;
допустимое значение силы тока (указано на обратной стороне). Например, к розетке на 16 Ампер можно подключать потребителей, суммарное энергопотребление которых не превысит это число. Иначе возможно оплавление и даже возгорание;
число мест. В ассортименте есть розетки одинарные , двойные, тройные и четырехместные. Здесь выбор зависит исключительно от ваших потребностей;
тип вилки. При выборе обязательно обратите внимание на вилку электроприбора, для которого покупаете розетку. У отечественной техники диаметр штырьков 4 мм, и расстояние между ними небольшое. Европейские бытовые приборы изготавливают с другой вилкой. Там диаметр штырьков 4,8 мм, и расстояние между ними больше. Цена розетки от этого не зависит, но есть риск, что вы просто не сможете подключить технику из-за неподходящего расположения контактов.

Если в доме есть маленький ребенок, рекомендуем выбирать розетки с крышкой . Такие розетки с защитой от детей помогут защитить любопытного малыша от случайной электротравмы. По всем остальным вопросам вы можете проконсультироваться с нашими менеджерами. Все изделия, представленные на сайте, выполнены в корпусах из ударопрочного пластика и соответствуют всем нормам электробезопасности. Это хорошая возможность купить в Москве розетки высокого качества по приемлемым ценам.
