Виды наружных комбинированных розеток. Виды электрических розеток и выключателей: какие бывают и как грамотно подобрать

У нас уже была статья о том, и там вы могли заметить краткое описание разновидностей. Теперь мы решили детально остановиться на обсуждении этого вопроса и предоставить вам информацию о том, какие бывают электрические розетки.

Если перейти на современный рынок, тогда можно заметить просто огромное количество разнообразных розеток. В бытовых условиях наиболее распространенными считаются штепсельные устройства. Также в этой статье вы узнаете какие бывают разновидности розеток в России и других странах мира.

Разновидность разъема

Во время приобретения розеток вы сможете заметить, что основным отличием считается устройство разъема розетки для подключения электрической вилки. На данный момент каждое государство имеет собственные размеры и стандарты разъемов. На фото ниже вы можете наглядно изучить типы розеток во всех странах мира:

На фото не всегда можно разобраться и поэтому ниже мы решили представить вашему вниманию детальное описание каждого типа:

• A – это американское устройство. На данный момент кроме США подобные розетки также можно найти и в Японии. Заземляющий контакт полностью отсутствует.
• B – это также американская модель, но она имеет заземление.
• C – европейски стандарт. Найти подобные розетки можно не только в странах Европы, но и СНГ. Единственным недостатком подобной конструкции можно считать отсутствие заземления. Однако также следует учесть, что на модели C6 заземление присутствует.
• D – этот тип на данный момент можно встретить в Британии.
• E – французский вариант.
• F – евророзетка с заземлением. Этот вариант можно встретить не только в Европе, но и СНГ.
• G – английский вариант.
• H – израильская.
• I – австралийская.
• J – швейцарская.
• K – датская.
• L – оригинальная розетка, которая используется в Италии.
• M – ЮАР.

Теперь вы точно знаете, какие розетки бывают в разных странах мира. Теперь пришло время рассмотреть виды электрических штепсельных изделий типа C и F.

Технические характеристики

На данный момент напряжение в розетке может быть не только 220 или 380 Вольт. Например, в Америке сейчас принято использовать напряжение в 100-127 Вольт. Евророзетки на 220 Вольт можно использовать для подключения электроприборов мощностью не более 3.5 кВт. Это связано с тем, что силовые розетки не могут выдержать ток, который будет превышать 16 А. Такие модели отлично подойдут для подключения слабых электрических приборов.

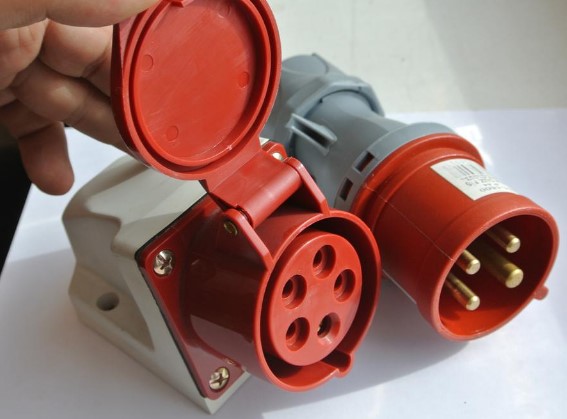

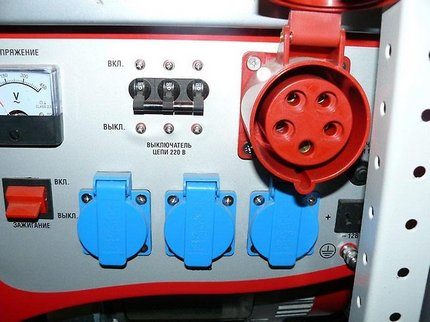

Промышленные трехфазные розетки рассчитаны на силу тока в 32 А. Благодаря этому они отлично подойдут для подключения мощной техники.

Такие розетки в большинстве случаев рассчитаны на частоту тока в 50 или 60 Гц. В России или странах СНГ могут использовать первый тип исполнения.

Тип установки

К следующей разновидности можно отнести тип корпуса, который используется в розетке. На данный момент можно встретить накладные розетки, которые используют для . Также можно встретить утопленные розетки, которые подойдут для скрытого монтажа.

Утопленные розетки на сегодняшний день можно понтировать не только в стену, но и в пол. Ниже вы сможете увидеть, как выглядит этот вариант.

К отдельному виду устройств сейчас можно отнести переносные розетки. Это достаточно удобный вариант, но в России он еще не набрал свою популярность.

Дополнительные функции

Также многие розетки на данный момент могут разделяться в зависимости от дополнительных функций. Например, к подобным функциям относят:

1. Влагозащищенные. Подобные розетки имеют Благодаря этому она способна обеспечить надежную защиту от попадания влаги и пыли.

1. Модель, которая имеет функцию защитного отключения. Если будет обнаружена утечка тока, тогда устройство отключится самостоятельно.

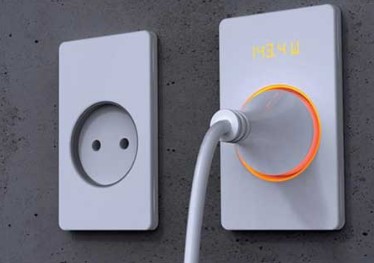

1. Розетка с ваттметром. Это оригинальное решение для вашего дома. С ее помощью вы узнаете, сколько электроэнергии потребляет определенный прибор. Индикация может меняться автоматически в зависимости от мощности, которая будет потребляться.

1. Устройство с функцией автоматического выталкивания вилки.

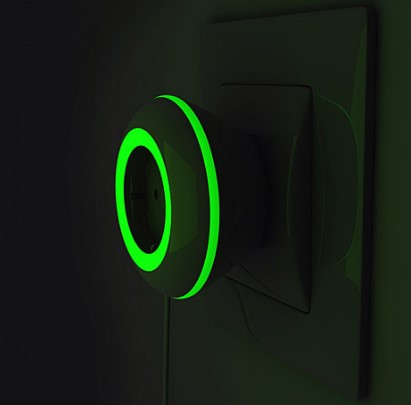

1. Евророзетка с подсветкой. Благодаря этому в темное время суток вы сможете увидеть конструкцию розетки.

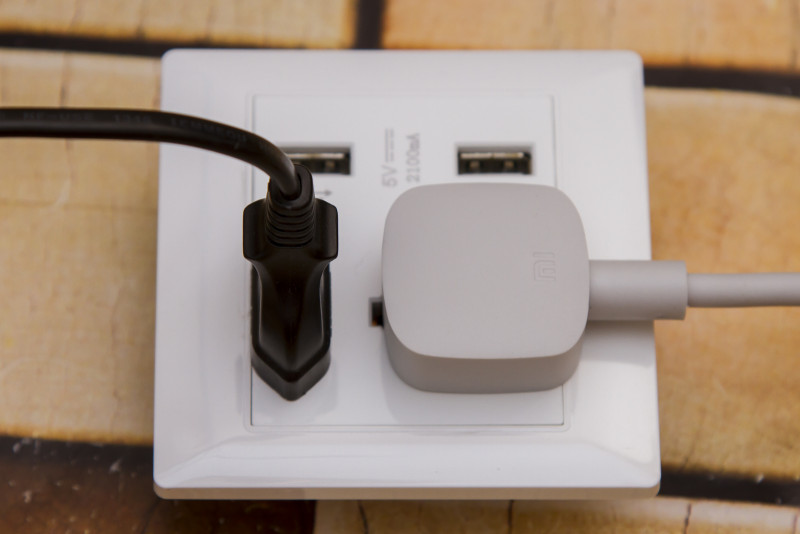

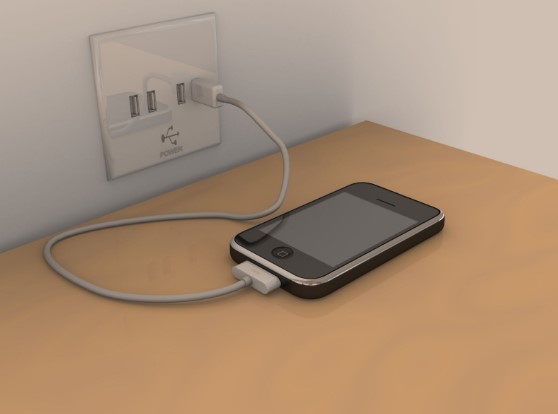

1. Розетка с USB. Это наиболее распространенные устройства, которые на данный момент пользуются значительной популярностью.

На видео ниже вы сможете получить подробную информацию об этих устройствах.

Надеемся, что эта информация была полезной и теперь вы знаете какие бывают электрические розетки во всех странах мира.

В строительстве и ремонте мелочей не бывает как таковых – именно из них складывается общая картина ремонта и качество строительства. Даже такая банальная вещь, как электрическая розетка, в состоянии испортить впечатление от восприятия интерьера – именно по этой причине очень важно понимать значение правильности выбора этих изделий. Чтобы не ошибиться с ним, необходимо тщательно изучить виды розеток и понять, по какому принципу они подбираются. Именно об этом и пойдет разговор в данной статье.

Выключатели и электрические розетки – вещь довольно банальная, которой люди уделяют мало внимания. А между тем, за время их существования появилось огромное количество разновидностей этих изделий – как говорится, на любой вкус и цвет. Мало того, их настолько много, что сталкиваясь с их покупкой, простой человек впадает в ступор и не понимает, какой разновидности отдать предпочтение. Это скорее надуманная сложность, так как стоит изучить разновидности и понять их назначение и сразу все становится на свои места. Именно этим мы и займемся в данной статье, в которой вместе с сайтом Дом Мечты изучим наиболее распространенные виды розеток и разберемся с основными критериями их выбора.

Какие розетки лучше фото

Виды розеток: способ установки

Еще совсем недавно по способу установки розетки разделялись на два вида – накладные и встраиваемые в стену. На сегодняшний день их ряды пополнила третья разновидность этих изделий – розетки скрытой установки. Все три вида розеток широко используются в различных ситуациях, и разбираться с ними нужно однозначно.

Что между ними выбрать? На мой взгляд, этот вопрос вполне простой – все зависит от обстоятельств, которые были оговорены выше.

Розетки: типы и виды разъемов

Здесь много говорить не придется. Сегодня бытовая техника поступает к нам со всех уголков земного шара, и каждый производитель оснащает ее разъемом согласно стандартам своей страны. Американцы пользуются вилкой с пластинчатыми контактами, у китайцев свои разъемы, а у нас процветает использование розеток европейского типа, которые отличаются от старых советских изделий этого типа только толщиной круглого штырька и наличием заземляющего контакта. Здесь даже вопрос выбора не возникает как таковой – традиционно следует приобретать розетки европейского образца.

Розетки: типы и виды фото

Вы, конечно, можете пользоваться различного рода переходниками, да и на самом приборе можно сменить вилку, но здесь следует понять одну простую истину – дополнительный разъем снижает предельную мощность розетки, а любые изменения в бытовом приборе сразу же ставят его в статус «вне гарантии».

Какие розетки выбрать: количество разъемов

Зачастую бывает так, что одного разъема в стене оказывается недостаточно. Взять, к примеру, кухню в разгар готовки – миксер, блендер, микроволновка другие приборы могут понадобиться одновременно. Простой выход – использовать тройник, но при такой нагрузке он оплавится достаточно быстро. Нужны именно разъемы или, как вариант, несколько розеток. Именно по этой причине на витринах магазинов вы встретите не только стандартные одинарные розетки, но найдете и двойные и даже тройные их аналоги – в ситуациях, подобных описанной, они будут незаменимы. Беда только в том, что больше чем тройные розетки не производят. Если нужно больше разъемов, тогда следует прибегать к особой технике установки одинарных розеток.

Виды установки розеток фото

Речь идет о блочном монтаже – установленные одна к другой одинарные розетки закрываются единой декоративной планкой. Они продаются отдельно от розеток и позволяют собирать блоки максимум по пять штук – это связано с предельно допустимыми нагрузками на кабель. Нужно еще больше розеток в одном месте – будьте добры собрать не один, а два блока по 5 розеток. Устанавливать такие блоки можно как горизонтально, так и вертикально. Главное – понимать, что к каждому из них из распределительной коробки должен подходить отдельный кабель.

Какие розетки лучше: уникальные изделия

Уникальные розетки – это те, которые дополнены каким-либо функциональным или полезным приспособлением. Как вариант, они могут обладать какими-либо особыми качествами или свойствами. К розеткам данного типа можно отнести следующие изделия.

Кроме того, к разряду уникальных розеток можно отнести и комбинированные изделия данного типа – достаточно часто розетки объединяют с выключателями. С одной стороны, это удобно, а с другой, не совсем – в последнее время нас приучали к европейским стандартам, когда розетка располагается над полом, а эта разновидность розеток устанавливается несколько выше – там, где положено быть выключателю , и не везде это удобно.

Как выбрать электрические розетки фото

И в заключение темы про виды розеток скажу несколько слов об их мощностных параметрах – на этот момент нельзя не обращать внимания в процессе выбора. Игнорирование этого фактора приводит обычно к оплавлению розетки при чрезмерной нагрузке на нее. Этот момент измеряется в Амперах и стандартно указывается на изделии. Лучше всего приобретать мощные изделия этого типа – 16А для сегодняшних электроприборов вполне нормально.

Постоянное развитие и совершенствование электросетей и способов передачи электроэнергии не могли не сказаться на эволюции розеток. Некоторые типы, разработанные много лет назад, в том или ином усовершенствованном виде дошли и до наших дней, от иных в силу различных причин (чаще всего из требований безопасности) пришлось отказаться. В статье расскажем про виды электрических розеток, рассмотрим основные модели.

Единый мировой стандарт для розеток не принят, так как на разных материках используемые частота и сила тока отличаются. В США, Японии, Мексике, Бразилии и иных государствах принято напряжение 100-127 В с частотой 60 Гц, в Европе и в нашей стране стандартными характеристиками сети принято считать напряжение 220-240 В и частоту 50 Гц.

Виды и особенности розеток

Следует знать, что электророзетки предназначены не только для приборов, питающегося от сети 220 В. Назначение их может быть различным, в том числе и для питания инструмента и оборудования. Если иметь в виду только бытовые розетки, то среди них можно выделить устройства для подключения антенных кабелей, телефонов, динамиков и других низкоточных приборов. Если же рассуждать только об электрических розетках, рассчитанных для напряжения 220 В, то их можно разделить на 4 основных типа в зависимости от разъема:

• советского образца;
• американского стандарта;
• евророзетка;
• розетки универсальные;
• различные переходники, адаптеры.

Изготовленные по советским стандартам розетки постепенно уходят в прошлое, во многом благодаря недостаточно хорошему контакту по причине слишком низкой посадки вилки. По сути, они уже практически не эксплуатируются, а потому описывать их наравне с современными моделями нецелесообразно. Читайте также статью: → « ».

Американские розетки — особенности

Не зря говорится: «в Америке все не так, как у нас». В немалой степени такое утверждение относится и к розеткам, имеющим вместо круглых отверстий тонкие прямоугольные прорезы под пластинчатую вилку. Существенным минусом таких устройств, кроме не использования в нашей стране, является не самый хороший контакт. Розетки американского стандарта производятся двух модификаций: А и В. Тип В выпускается с третьим отверстием для соединения с заземляющим контактом.

Двойная розетка американского стандарта с разъемом для заземляющего контакта типа В

Розетки А характеризуются следующими показателями:

• применяются преимущественно в Канаде, США, Японии, Мексике;
• имеют 2 контакта;
• заземление отсутствует;
• сила тока 15 А;
• напряжение 100-127 В;
• разъем сочетаем со штекерами А-типа.

Главные параметры розеток типа В:

• применяются в Канаде, Мексике, США, Японии;
• имеют 3 контакта;
• заземлены;
• сила тока 15 А;
• значение напряжения 100-127 В;
• разъем совместим со штекерами типа А и В.

Розетки европейского стандарта

Устройства такого типа практически лишены недостатков, за исключением излишне тугой посадки, из-за чего порой вилка электроприбора вынимается с большим трудом. Отличительной чертой таких розеток является наличие круглых отверстий для вилки. В торговых сетях и интернет-магазинах можно без труда подобрать устройство по цене и производителю, нужной формы, дизайна, расцветки. Читайте также статью: → « ».

Силовая розетка с заземлением европейского стандарта, изготовленная из пластика ABS

Так же, как и американские, евророзетки изготавливаются двух типов — C и F, различающихся только наличием заземляющего контакта — он присутствует в типе F. Евророзетки применяются в большинстве стран ЕС, России, Беларуси, Украине, Египте, Алжире и прочих государствах. Основные характеристики розеток типа C следующие:

• используются в Европе, Азии, Южной Америке;
• имеют 2 контакта;
• без заземления;
• сила тока 2,5 А;
• напряжение 220-240 В;
• разъем подходит для штекеров типа С.

Евророзетки типа F обладают такими свойствами:

• применяются в России, Европе (кроме Ирландии и Великобритании);
• имеют 2 контакта;
• заземлены;
• сила тока 16 А;
• напряжение 220-240 В;
• разъем сочетаем со штекерами типов C, E и F.

Розетки универсального типа

Розетки универсального типа — заслуживающая внимания попытка объединения в одном корпусе разъемов для подключения американской и евровилки. Однако в нашей стране такого типа продукцию можно увидеть разве что на импортирующемся электрооборудовании.

Адаптеры и переходники для дома

В наше время импортная бытовая техника имеется в любом доме, зачастую она приобретается уже приспособленной к существующим стандартам электросети. Но иногда бывает, что прибор покупается или привозится в подарок из-за границы и подключение ее вызывает определенные проблемы: не все импортные вилки совместимы с российскими розетками. В таком случае не обойтись без использования переходника или адаптера.

Важно понимать, что применение адаптера не может изменить напряжение в сети, с его помощью осуществляется лишь подключение вилки одного стандарта с розеткой другого. Также перед использованием адаптера не лишним будет убедиться, что электроприбор способен работать от сети с имеющимся напряжением

В первую очередь адаптеры и всевозможные переходники пригодятся постоянно разъезжающим со своей техникой (электробритвой, ноутбуком, мобильным телефоном) по всему миру туристам, сталкивающимся с проблемой их зарядки в отеле. К примеру, евророзетка абсолютно несовместима с техникой, изготовленной в США или Японии, следовательно, потребуется специальный переходник для американской розетки. Чтобы не ложить в свой чемодан множество адаптеров для каждой из стран, можно купить универсальный переходник.

Адаптеры универсальные позволяют решить вопрос подключения любых электрических бытовых приборов во всех странах мира. Адаптеры-трансформеры сочетаются со всеми видами розеток и наоборот, к таким переходникам возможно подключение вилок любого типа.

Адаптеры — незаменимая вещь для часто посещающих различные страны людей

Подбор розеток для помещений

Розетки для дома и квартиры

Для дома электрические розетки рекомендуется подбирать с учетом количества электроприборов и собственных потребностей. В наши дни существует огромный выбор таких устройств, обладающих разнообразными техническими характеристиками. Главное отличие — способ установки, согласно которому розетки производятся накладными, используемыми для проводок открытого типа, и встраивающимися — для проложенной в стене. Читайте также статью: → « ».

Практически все устройства, импортирующиеся в нашу страну, оснащаются заземлением и могут применяться для питания любых электроприборов. Розетки российского производства, чаще всего, выпускаются без заземления. При подборе розетки в первую очередь следует посмотреть на диаметр отверстий. Розетки, изготовленные в России и странах ЕАС, обычно имеют большее отверстие, нежели приборы, изготовленные в ЕС.

Совет №1. Также следует определить, для какого значения силы тока предназначена розетка. Это необходимо для определения количества приборов, которые можно подключить одновременно, их мощности.

При потребности подключения более сложных электроприборов, либо техники, в процессе использования находящейся в контакте с водой (стиральной, посудомоечной машины), розетки обязательно следует устанавливать с заземлением. Устройства без заземления могут безопасно эксплуатироваться только при подключении несложных приборов: светильников, ламп, утюга.

Важно обратить внимание и на зажимы розетки. Самыми надежными считаются устройства с винтовыми зажимами. В розетках без винтового зажима провода вставляются в соответствующее отверстие и прижимаются клавишей. Такое соединение постепенно ослабевает, контакты приходится периодически подкручивать. Если в доме есть маленькие дети, то следует позаботиться о приобретении розеток с защитными шторками, позволяющими защитить детей от удара током.

Совет №2. При необходимости установки розетки в комнатах с высоким уровнем влажности нужно убедиться в наличии специальной маркировки «IP», определяющей возможность применения устройства в таких помещениях. Цифра рядом с символами «IP» должна быть не меньше 44.

Розетки для офисных помещений

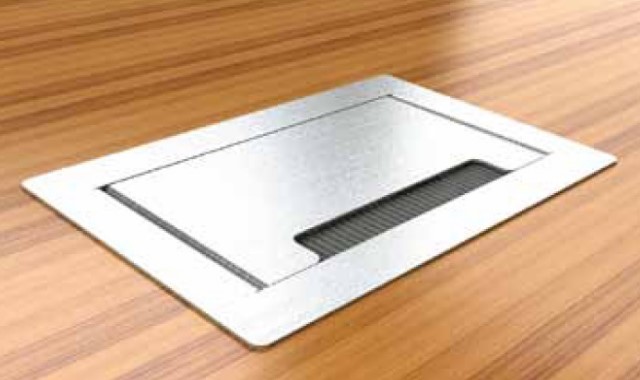

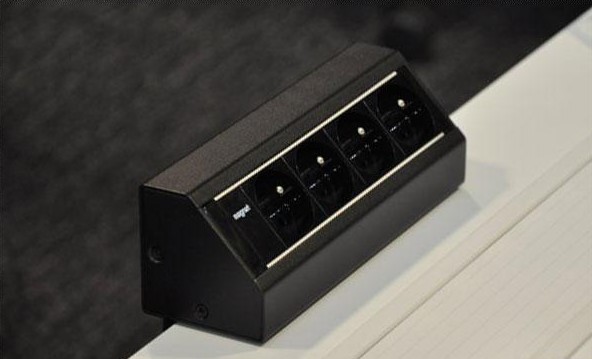

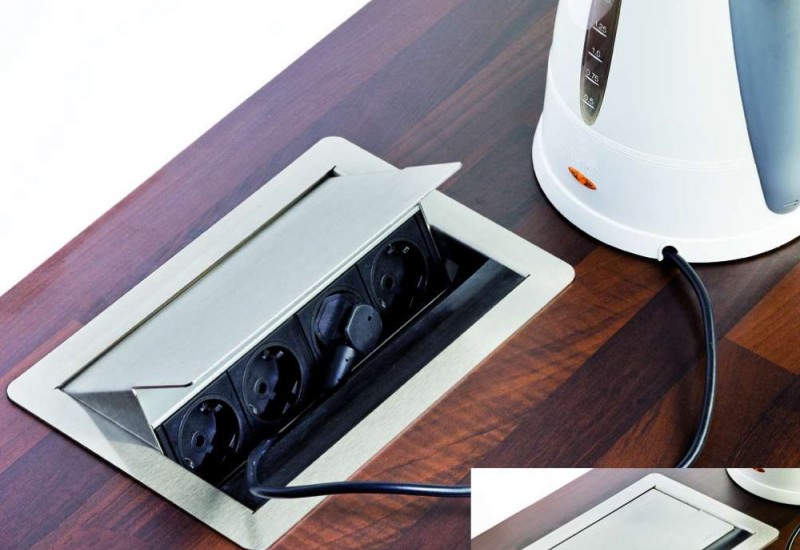

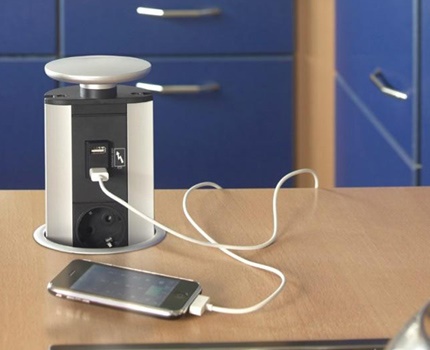

Встраиваемы в офисный стол розеточный конструктив позволяет запитать и оргтехнику, и бытовые приборы

Выбор розеток для офиса не представляет такой сложности и не имеет такого количества нюансов, как при подборе устройства для дома. Основное требование — соответствие розетки потребностям имеющейся оргтехники и других электроприборов.

В последнее время для офисных и административных помещений рекомендуется установка розеточных конструктивов, предоставляющих большое количество разъемов и позволяющих сэкономить имеющееся пространство. Устройство такого типа можно установить практически в любом месте и даже интегрировать в предметы мебели.

Обзор известных производителей

В наши дни имеется широкий выбор розеток от множества производителей. Краткие описания наиболее популярных из них представлены в таблице.

Модель розетки	Страна изготовления	Основные характеристики	Ориентировочная стоимость, руб.

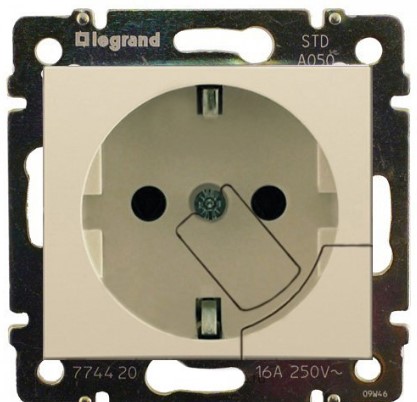

Legrand 774320	Франция	Контакты 2P+З Напряжение 250 В	220
Makel Lillium natural kare	Турция	Сила тока 16 Степень защиты IP 20 Количество гнезд 1 Мощность 3500 Напряжение 220	180
Wessen Rs16-235-b	Франция	Сила тока 10 Количество гнезд 2 Напряжение 250 В Частота тока 50 Гц	60
БелТИЗ РС16-344	Беларусь	Напряжение 250 В Частота тока 50 Гц Номинальный ток 16 А Степень защиты IP 20	70
Bticino Axolute Антраци	Италия	Встраиваемый монтаж Степень защиты IP20 Напряжение 250 В Частота тока 50 Гц	860

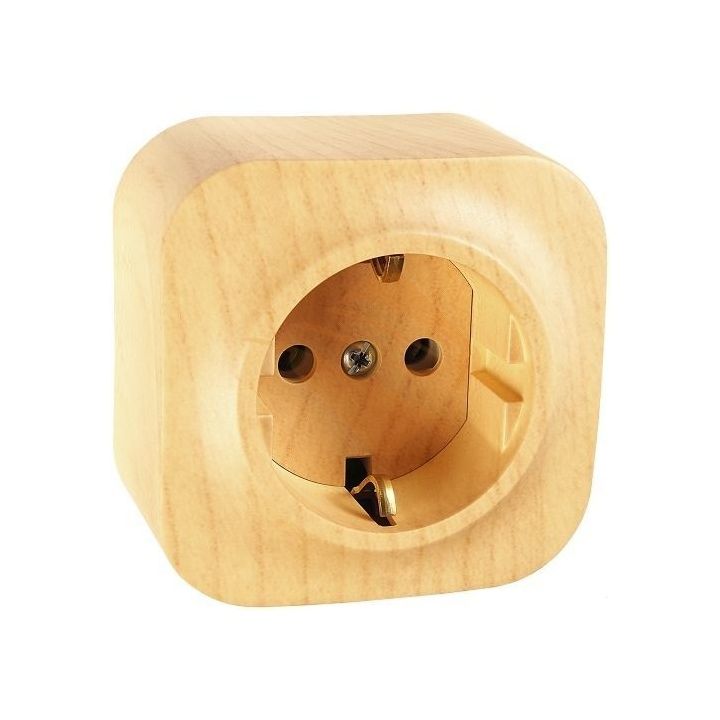

Розетка силовая с заземлением без шторок «под дерево» производства компании Legrand

Часто задаваемые вопросы

Вопрос №1. Можно ли подключить абсолютно любой электроприбор через адаптер?

Нет. Сначала нужно убедиться в том, что устройство вообще способно работать от сети с имеющимся напряжением. Убедиться в этом можно, изучив инструкцию или обратив внимание на специальную маркировку, наносящуюся с тыльной стороны. Если напряжение слишком высоко, то прибор может просто выйти из строя.

Вопрос № 2. Можно ли устанавливать розетку в ванной комнате для подключения стиральной машины?

В принципе, да. Ни производитель, ни модель розетки здесь не играет никакой роли. Современные нормы допускают наличие электророзетки в ванной с ограничениями: она обязательно должна закрываться, иметь уровень влагозащиты не ниже IP44, иметь заземление.

Вопрос №3. Обязательно ли одинаковые по характеристикам розетки должны быть равными по качеству?

Нет, не обязательно. Они вполне могут отличаться своими потребительскими свойствами, качеством материала изготовления, техническими решениями, примененной технологией изготовления.

Вопрос №4. Соответствуют ли дешевые розетки из Китая нормам безопасности?

Зачастую дешевые китайские или польские розетки не соответствуют принятым в нашей стране стандартам качества и безопасности. Лучше не выбирать их только из-за очень низкой стоимости.

Типичные ошибки при выборе розеток

Часто встречающейся ошибкой является подбор розеток, не соответствующих типу проводки. Если кабель проложен в толще стены, необходимо подбирать розетки скрытые, для которых необходимо устанавливать специальную коробку. При проводке открытого типа следует выбирать розетку накладную. Выбор розетки недостаточной мощности при подключении электроприборов грозит воспламенением проводки из-за неспособности устройства выдерживать токовые нагрузки.

Еще одной распространенной ошибкой можно назвать приобретение подозрительно дешевых розеток известных марок сомнительного происхождения. Можно с уверенность сказать, что такие устройства не прослужат долго: корпус в скором времени начнет выскакивать из коробки, вилка — болтаться в гнезде, не будет обеспечена необходимая плотность контакта. Неправильный подбор цвета и дизайна розеток может негативно сказаться на интерьере комнаты. Хотя такая ошибка — скорее, дело вкуса владельцев жилища.

Электрическая розетка - это сложное электротехническое устройство для безопасного подключения потребителей к центральной сети. Механизм розетки обеспечивает надежное замыкание контактов для бесперебойной передачи тока по цепи. Большой выбор устройств различного типа представлен на нашем сайте.

Какую розетку выбрать

У нас просто огромный ассортимент изделий, разнообразных по дизайну и техническим характеристикам. Чтобы купить электрические розетки, подходящие для конкретных условий эксплуатации, кроме цвета и формы стоит обратить внимание на способ монтажа. Здесь возможны два варианта:

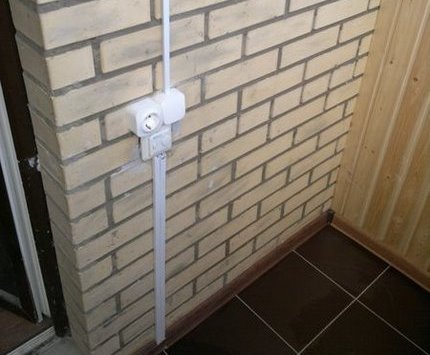

1. Накладные розетки. Предназначены для монтажа в наружной проводке. Устройство крепят к стене шурупами или саморезами. Розетки для кабель-каналов выступают над поверхностью стены и требуют немного свободного пространства для подключения вилки. Основное преимущество - легкий монтаж и возможность быстрого переноса на новое место. Для организаций мы всегда рекомендуем купить такие розетки оптом, чтобы установить во всех офисах.
2. Внутренние розетки. Электротехническая составляющая конструкции скрыта в стене, на поверхности монтируется только декоративная накладка. Устройство оптимально для выполнения скрытой электропроводки, когда штробу под розетку готовят заранее. Изделие монтируется немного сложнее, чем накладные модели, но не имеет при этом выступающих частей.

При выборе розетки нужно обращать внимание на следующие характеристики:

• влагозащита. Для использования в помещениях с повышенной влажностью выбирайте специальные розетки Legrand с откидной крышкой. Их можно устанавливать в ванной комнате, в бассейне, на кухне и т. д.;
• допустимое значение силы тока (указано на обратной стороне). Например, к розетке на 16 Ампер можно подключать потребителей, суммарное энергопотребление которых не превысит это число. Иначе возможно оплавление и даже возгорание;
• число мест. В ассортименте есть розетки одинарные , двойные, тройные и четырехместные. Здесь выбор зависит исключительно от ваших потребностей;
• тип вилки. При выборе обязательно обратите внимание на вилку электроприбора, для которого покупаете розетку. У отечественной техники диаметр штырьков 4 мм, и расстояние между ними небольшое. Европейские бытовые приборы изготавливают с другой вилкой. Там диаметр штырьков 4,8 мм, и расстояние между ними больше. Цена розетки от этого не зависит, но есть риск, что вы просто не сможете подключить технику из-за неподходящего расположения контактов.

Если в доме есть маленький ребенок, рекомендуем выбирать розетки с крышкой . Такие розетки с защитой от детей помогут защитить любопытного малыша от случайной электротравмы. По всем остальным вопросам вы можете проконсультироваться с нашими менеджерами. Все изделия, представленные на сайте, выполнены в корпусах из ударопрочного пластика и соответствуют всем нормам электробезопасности. Это хорошая возможность купить в Москве розетки высокого качества по приемлемым ценам.

Подбирая электрофурнитуру в магазине, можно легко запутаться даже опытному электрику, не говоря уже о начинающих мастерах. Нынешние виды электрических розеток и выключателей покрывают все технические требования и стандарты по безопасности электропроводки. Если подходить к вопросу выбора розеток и выключателей системно, тогда всё становиться предельно ясно даже заурядному потребителю.

Прежде чем начать обзор, необходимо чётко понимать, что розетка — это всего лишь конечная точка достаточно сложного механизма «транспортировки» энергии от электростанции к промышленному или бытовому электрическому прибору. С иной стороны, выключатель — это простой ключ разрыва электрической цепи. Объединяет их то, что бы этих устройства взаимодействуют с одним и тем же типом электрической сети.

Дабы не вдаваться в «дебри» электротехники, нужно отметить, что зачастую в странах Восточной Европы обычные приборы могут потреблять электроэнергию на самых разных уровнях напряжения:

• 220В, 50Гц;
• 380В, 50Гц;
• 120В, 60Гц.

Первая категория электросети «выдаёт» в розетках квартир напряжения в 220 В (одна фаза) для современных бытовых приборов отечественного и зарубежного производства: от чайников и плоек до холодильников и стиральных машин.

Галерея изображений

С третьей категорией электросети немного сложнее: у нас её нет, но электрические приборы есть. Например, после заказа с «amazon.com» или иного зарубежного интернет-ресурса по почте приходит триммер («крутая» машинка для стрижки).

Сеть электропитания являет собой однофазный переменный ток напряжением 220В с частотой 50Гц. Передаётся обычному потребителю от распределительного щита по двум проводам «фаза» и «ноль»

Пользователь понимает, что нельзя триммер, который рассчитан на сеть в 110 В и штепсельный разъём типа А, зарядить с помощью наших 220 В и розеткой типа F. Дорогое «сердцу и кошельку» устройство мгновенно выйдет из строя.

Сеть электропитания являет собой трехфазный переменный ток напряжением 380 с частотой 50Гц. Передаётся конечному потребителю по 4 проводам АВС-фазы и «ноль»

Поэтому большинство предпочитает переходники, но есть вариант установки розетки под вышеуказанный тип штепселя с предварительным понижением напряжением на электрическом щитке. Для этого можно использовать особую розетку под разъём типа А.

В мире существует более 10 различных штепсельных вилок и розеток. В пределах Восточной Европы применяют обычно типы штепселя С, Е и F

Детально о проводах и нагрузке

Ещё один не маловажный момент, на который необходимо обратить внимание при выборе электрических розеток и выключателей — качество самой электропроводки. Провода бывают разные: дешёвые и качественные.

«Вырезая» из железобетонной стены алюминиевый двухжильный провод, каждый электрик и пожарник вспоминает того человека, который предложил делать электропроводку в «хрущевках» и «панельках» из алюминиевых кабелей. Силовой кабель электропроводки должен быть безопасным, качественным, негорючим и, как минимум, медным. Необходимо «смотреть» в сторону таких аббревиатур, как ПРТО, ВВГнг и NYM.

Медная проводка хоть и будет дороже, но намного надежнее нежели алюминиевая. Медь не имеет эффекта «воздушного» окисления, в отличии от алюминия

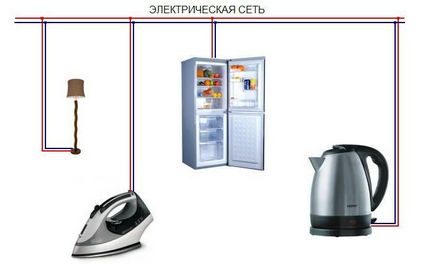

Кроме того, необходимо разобраться с типом и мощностью подключаемой нагрузки к розетке. Вспоминаем школьную физику: под нагрузкой электрической сети подразумевают каждый прибор и устройство, которое подключено к этой сети. Различают два основных класса нагрузок: реактивные и активные.

Активными нагрузками считаются электрические приборы, которые потребляют энергию и трансформируют её в тепловую: лампочки, плитки, конвекторы, утюги и т.д. К реактивным нагрузкам относят любое электрическое устройство, которое оснащено, например, электродвигателем или иным механизмом превращения электроэнергии в механику движения.

Такие приборы имеют высокий ток включения, который способен вызвать тепловые процессы в проводке, самой розетке и на их соединениях. Что может повлиять на процесс возгорания изоляции на самых разных участках цепи: непосредственно в проводе, на их соединении или в месте подключении прибора к сети.

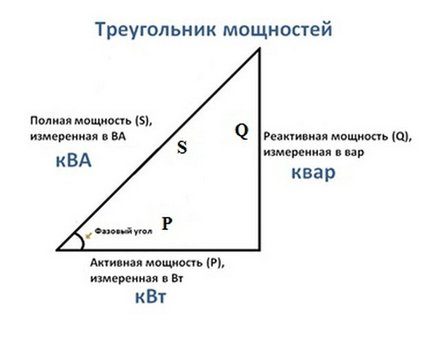

При расчёте полной потребляемой мощности сети, нужно учитывать активную мощность (измеряется в Ваттах) и реактивную (вычисляется в Вольт*Амперах)

Розетки и включатели должны быть подобраны таким образом, что бы обеспечить безопасность в квартире, офисе и доме даже при маловероятной ситуации подключения практически всех электрических приборов, которые есть в наличии. Поэтому нужно обязательно подбирать исключительно качественные изделия с максимальным сроком эксплуатации.

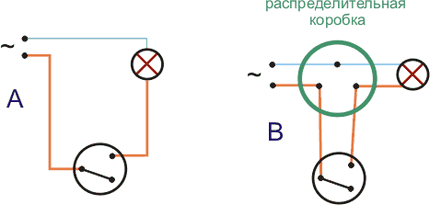

Применение выключателей с розетками

Одним из главных мест человеческого «обитания» является наш дом — жилище, где среднестатистический человек проводит большую часть своей жизни, не считая времени на работу, командировки и отпуск вне «любимого» дивана. Поэтому наличие электропитания в доме, квартире, комнате очень помогает и одновременно «мешает» нам полноценно жить в нынешних условиях развитого технологического общества.

Ни одно современное помещение не возможно вообразить без какого-либо выключателя, розетки, вывода под освещение и т.д. Указанные элементы являются ключевой составляющей системы энергоснабжения чего угодно. Они обеспечивают безопасный доступ к электросети.

Общая схема функционирования понятна практически каждому, но все кроется в деталях. А именно первостепенной проблемой выбора электрофурнитуры является определение назначение и технических особенностей эксплуатации готового изделия. Все они должны иметь так называемый «запас прочности» и гармонично вписываться в самые смелые дизайнерские решения интерьера помещения.

Электрофурнитура для квартиры и промышленного помещения заметно отличается эргономикой и нестандартностью дизайна. Для складских помещений зачастую применяют изделия с внешней прокладкой проводов

Не взирая на цветовую палитру при изучении разнообразной электропроводящей продукции, первое с чем необходимо определиться: назначение помещения и в зависимости от этого производит селективный отбор изделий.

Существует несколько обобщённых категорий электрической фурнитуры под определённый тип здания:

• для фабрично-заводских помещений ангарного типа;
• для нежилых и торговых пространств;
• для офисов и аудиторий;
• для жилых зданий и частных домов.

Некоторые модификации выключателей и типы розеток могут «покрывать собой» несколько групп сразу. Это качественные изделия, которые соответствуют государственным стандартам качества изделия и «парочке» сертификатов от ISO.

Аналогичный сертификат качества готового изделия можно спрашивать у любого продавца или торгового агента. Они предоставляются по требованию покупателя (+)

Если такие изделия обеспечивают безопасность и сохранность жилья, тогда однозначно не стоит на них экономить. Необходимо приобретать высококачественную электрическую продукцию не менее 3$ за изделие. Перечнем необходимых европейских сертификатов и ГОСТов обладают розетки, выключатели, адаптеры, переходники от таких производителей, как Legrand, ABB, Bticino, Merten, Schneider Electric, Berker, Gira, Jung и т.д.

Виды электрических розеток

Что бы правильно выбрать и «с первого раза» установить устройство, необходимо знать какие в продаже бывают розетки. Следует быть осведомленным о всех технических особенностях и требованиях к этим изделиям. Так сказать, не выглядеть профаном при посещении реального или интернет-магазина.

Галерея изображений

В основе деления электроустановочных устройства на типы лежат следующие признаки:

1. Номинальное напряжения. Обычно бытовые розетки рассчитаны на 220-240 В переменного напряжения с частотой 50 Гц.
2. Тип штепсельного разъёма. Бытующий в странах постсоветского пространства тип штепселя — C или F.
3. Количество мест. В зависимости от количества самих розеток в блоке: одинарные, двойные и модульные. А также комбинированные с разнообразными типами интерфейсов (USB, HDMI, RJ-45, RJ-11). Блоки являют собой планку из 4 и более отверстий под розетки.
4. Цветовая палитра розеточной накладки. Здесь можно выбрать любой цвет и оттенок, который понравиться. Очень часто накладки подбирают под не основной цвет обоев или же в пол/четверть тона от главного цвета помещения, если это офис.
5. Принцип монтирования. По методу установки на стену различают скрытые и накладные розетки. Накладные розетки крепятся на поверхность стены (очень редко пола), под скрытые розетки предварительно делаются посадочные гнезда. Эти гнезда можно вырубить/вырезать чем угодно: отбойным молотком, зубилом, шлямбуром. Но стандартным вариантом решения проблемы является перфоратор со специальной коронкой для штробления.

Также существуют розетки со специальными техническими особенностями. Например, заземлением, крышкой, шторками, подсветкой и т.д.

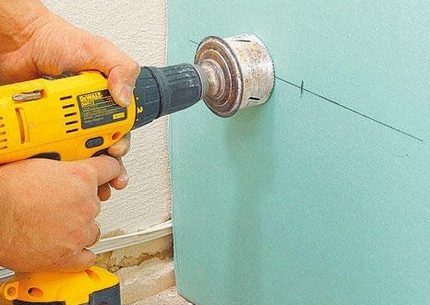

Коронки для подрезетника могут быть стандартного и увеличенного размера. Они имеют алмазное, побетитовое и другое твердосплавное напыление

Подбор розеток для помещений

Заканчивая обзор типов розеток необходимо отметить, что за последние годы эмпирическим путем выработаны готовые решения для самых разнообразных помещений: жилых и не жилых. Монтированием розеток на заводах и фабриках занимаются единицы мастеров-электриков, а вот установкой и подключение розеток в жилых домах и квартирах может похвалится почти каждый уважающий себя хозяин.

И так, приводим несколько готовых соображений по оснащению комнаты розеткой(ами). В жилой комнате квартиры можно устанавливать стандартные розетки, но обязательно нужно на одной из стен установить розеточный блок 4-6 разъёмов. В ванной и санузле рекомендуем монтировать розетки с защитными крышками, которые имеют класс влагозащиты IP44.

Галерея изображений

В детских комнатах или квартирах, где есть маленькие детки, можно подключать розетки со внутренними шторками, что бы ребёнок не мог в неё всунуть какие-либо предметы. Потом эти розетки можно легко заменить на стандартные, поменяв накладную крышку.

Особенностью частных домов является то, что для ухода за приусадебной территорией всё чаще и чаще используются современные электрические приборы (газонокосилки, пилы, станки и другие садово-огородные инструменты). Для их электропитания необходимо наличие внешней наружной розетки. Это может быть розетка с крышкой, заземлением и выталкивателем.

Внешние розетки монтируются на тыльной стене дома или здания. Высота размещения такой розетки составляет 200-1000 мм от поверхности земли или бетонного отлива вокруг здания

Стоит отметить, что для офисов государственных структур и общественных организаций рекомендуется применять розеточные конструктивы, которые экономят пространство и предоставляют большое количество электрических разъёмов для компьютерной и офисной техники.

Конструктив предоставляет достаточное количество розеточных разъёмов для подключения электрических приборов в ограниченном пространстве. Конструктивы можно интегрировать даже в мебель

Кроме офисного варианта, конструктивы часто применяются для современных кухонь. В такие модули можно включить достаточное количество электрических устройств и приборов: блендеры, мясорубки, соковыжималки, кофеварки, комбайны, сушилки, мойки, плиты и т.д.

Типы электрических выключателей

Как отмечалось ранее, электрический выключатель является ни чем иным, как размыкателем электрической цепи. Это очень простой механизм и тем не менее каждому мастеру-электрику необходимо знать его технические особенности. Зная их можно быть уверенным, что устройство будет безопасно работать в нормальном режиме длительное время.

В бытовых условиях применяются выключатели напряжения до 250 В с максимальным током до 10 А. Стандартный выключатель состоит из клавиши, рамки и цокольного механизма

Учитывая современные темпы развития электротехники, нынешние инженеры, специалисты и мастера по строительному ремонту выделяют значительное количество видов электрических выключателей, которые можно легко разделить на несколько групп.

Галерея изображений

Достаточно определиться со следующим перечнем ответов на такие вопросы:

• напряжение сети (для Восточной Европы характерно 220В/380В);
• степень пыле-, влагозащищенности (пыль IP20, влагозащита IP44, IP54, IP64);
• способ установки (скрытый, наружный);
• метод коммутации (винтовой, клипсовый).

Дополнительно, выключатели можно ещё классифицировать по типу выключения/включения, для этого используются клавиши, кнопки, поворотные ключи, веревочные, сенсорные, беспроводные переключатели, с датчиком движения, диммеры и т.д.

О последних стоит рассказать отдельно, поскольку эти механизмы производят «переброс» электросети с одного контура на другой. В результате можно, например, в офисе иметь несколько отдельных систем освещения на одном многоклавишном переключателе: полное освещение, частичное, дежурное и т.д.

В бытовых условиях применяются переключатели на напряжение до 250 В с максимальным током до 15 А. Переключатель являет собой совокупность нескольких выключателей

С выбором цветовой палитрой накладки выключателя справиться наверное каждый! Очень изящно и стильно смотрятся накладки с матовой поверхностью в мягких пастельных тонах.

Выбор выключателей для дома, офиса

Переходим к конкретике, особенно в части выбора товаров повседневного спроса для дома и офисно-торговых помещений. Выключатели и переключатели для промышленных и не жилых помещений требую особого отбора, который должен делать исключительно специалист по электрике.

Галерея изображений

Современные офисы — это особый вид помещений, которые имеют несколько контуров освещения. Комната или целый этаж здания, в любом случае в офисе монтируются модульные блоки, которые отвечают за переключение освещенности в два и более режимах.

Жилые комнат, санузел, кухня квартиры и подсобные помещения частного дома, везде необходимо освещение, а значит и выключатели. Так для жилых комнат общего назначения рекомендуется устанавливать стандартные клавишно-кнопочные выключатели обязательно с учётом интерьера. Кухни и санузлы должны быть оснащены сертифицированными устройствами с пыле- и влагозащитой. В подсобных помещениях типа гараж, котельня, склад, подвал устанавливаются надёжные и простые выключатели.

В спальных и детских комнатах можно устанавливать переключатели для нескольких режимов освещённости и/или выключатели с подсветкой. Кроме того, удачным вариантом для детских будет электрический диммер — светорегулятор с плавным понижением освещённости.

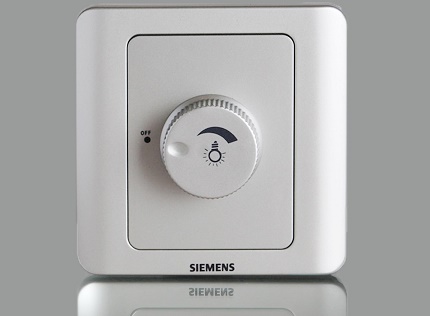

Диммер освещения предоставляет возможность понижения напряжения в электрическом контуре с помощью плавного кругового регулятора на основе резисторов, полупроводников

В последнее время, квартиры оснащают комплексами «умный дом», поэтому отличным дополнением таких систем управления и контроля освещения будут выключатели сенсорного, беспроводного типа, а также модули с датчиками движения.

Видео-инструкции и обзоры

Ниже приведены несколько из популярных инструкций по выбору электрических розеток и выключателей:

Здесь представлено много интересной и познавательной информации о современном рынке электрофурнитуры:

Обзор популярных моделей розеток и выключателей:

Достоверная информация о разновидностях выключателей и розеток поможет определиться с выбором идеального элекроустановочного изделия, безукоризненно выполняющего доверенную ему работу.
