Разводка горячей воды в многоквартирном доме. Откуда берется горячая вода? Центральные системы подачи горячей воды

Наша сегодняшняя тема - система горячего водоснабжения многоквартирного дома: схемы, основные элементы и типичные проблемы, с которыми может столкнуться владелец жилья. Итак, приступим.

ГВС и схема теплоснабжения

Схема горячего водоснабжения в многоквартирном доме может быть реализована двумя принципиально разными способами:

Она использует воду из магистрали холодного водоснабжения и нагревает ее теплом из автономного источника. Это может быть установленный в квартире бойлер, газовая колонка или теплообменник, использующий для нагрева теплоноситель из местной котельной или ТЭЦ;

Обратите внимание: преимущество такой схемы - более высокое качество воды. Она должна соответствовать требованиям ГОСТ Р 51232-98 («Питьевая вода»). Кроме того, параметры горячего водоснабжения (температура и давление) крайне редко отклоняются от номинальных значений; в частности, давление ГВС всегда равно давлению ХВС с учетом потери напора при водоразборе.

Она подает потребителю воду непосредственно из теплотрассы. Именно такая реализована в абсолютном большинстве жилых и административных зданий советской постройки, составляющих 90% жилого фонда на просторах нашей великой и необъятной. В дальнейшем мы сосредоточим свое внимание именно на ней.

Дополнительную информацию уважаемый читатель сможет найти в видео в этой статье.

Элементы

Итак, какие элементы включает схема водоснабжения многоквартирного жилого дома?

Водомерный узел

Он отвечает за подачу в дом холодной воды.

Водомер выполняет несколько функций:

Обеспечивает учет расхода воды (о чем недвусмысленно напоминает его название);
Позволяет отключить холодную воду на весь дом для ремонта запорной арматуры или устранения течей розливов;
Осуществляет грубую фильтрацию воды на входе в дом. Для этого водомер снабжается грязевиком.

В состав водомера входят:

Входная и домовая запорная арматура (задвижки или шаровые краны, расположенные со стороны ввода ХВС и внутридомовой системы водоснабжения);
Водосчетчик (как правило, механический);
Грязевик (бак со сливным краном, в котором, благодаря медленному движению воды через его объем, оседают песок, крупные частицы ржавчины и прочий мусор). Нередко вместо грязевика водомерный узел комплектуется фильтром грубой очистки, в котором за очистку воды от мусора отвечает нержавеющая сетка;
Манометр или контрольный вентиль для его установки;
Опционально водомер может комплектоваться обводной линией с собственной задвижкой или шаровым краном на ней. Обводная открывается при демонтаже водосчетчика на время ремонта или поверки. В прочее время она закрыта и опломбирована представителем организации - поставщика воды.

Любопытно: «Водосеть», или заменяющая ее организация, отвечает за состояние ввода ХВС вплоть до первого фланца входной задвижки. Водомер - зона ответственности обслуживающей дом организации.

Элеваторный узел

Элеваторный узел, или тепловой пункт тоже совмещает целый ряд функций:

Отвечает за работу и регулировку системы отопления;
Обеспечивает дом горячей водой. Вода (она же - теплоноситель системы отопления) подается во внутридомовую систему ГВС непосредственно из теплотрассы;
Позволяет при необходимости переключать ГВС между подающей и обратной нитками теплотрассы. Переключение необходимо, поскольку зимой температура подачи может достигать внушительных 150°С, а допустимый максимум температуры горячей воды - всего 75°С.

Короткая лекция по физике: вода нагревается выше точки кипения, не испаряясь, благодаря избыточному давлению в теплотрассе. Чем выше давление - тем выше температура кипения жидкостей.

Сердце элеваторного узла - водоструйный элеватор, через сопло которого горячая и имеющая более высокое давление вода с подачи впрыскивается в заполненную водой с обратки камеру смешения. Благодаря работе элеватора, через систему отопления дома проходит большой объем воды со сравнительно низкой температурой; при этом расход воды с подачи сравнительно невелик.

Врезки ГВС располагаются между входными задвижками и элеватором. Этих врезок может быть две (по одной на подаче и обратке) и четыре (по две на каждой нитке). Первая схема типична для домов постройки 70-х годов прошлого века и более старых зданий, вторая - для мало-мальски современных построек.

Зачем нужны дополнительные врезки?

Чтобы ответить на этот вопрос, нам нужно забежать вперед и изучить схемы водоснабжения в многоквартирных домах.

На холодной воде всегда используется тупиковая схема: водомер переходит в единственный розлив, тот - в стояки, которые заканчиваются внутриквартирными подводками. Вода движется в таком контуре водоснабжения только при водоразборе.

А что творится на ГВС?

В домах с двумя врезками ГВС в элеваторный узел используется та же схема.

Однако у нее есть два довольно раздражающих недостатка:

Если водоразбора по вашему стояку долгое время не было, воду приходится подолгу сливать прежде, чем она нагреется;

Заметьте: если на ваших подводках стоят механические счетчики, то они будут регистрировать расход воды, игнорируя ее температуру. В результате вы станете ежемесячно переплачивать сотню-другую рублей за услугу, которой фактически не пользовались.

Установленные на подводках ГВС сушилки для полотенец, отвечающие заодно за отопление санузла, будут нагреваться только при разборе горячей воды в вашей квартире. И, соответственно, большую часть времени останутся холодными. Отсюда - холод и сырость в ванных комнатах, нередко становящиеся причиной появления грибка.

Элеваторный узел с четырьмя врезками ГВС обеспечивает непрерывную циркуляцию горячей воды через два розлива и соединенные перемычками стояки.

Работа ГВС возможна по одной из трех схем:

Из подающего в обратный трубопровод. Такая схема горячего водоснабжения многоэтажного дома используется только летом, когда отопление отключено: байпас между нитками теплотрассы снизил бы перепад давлений на элеваторе;
Из подачи в подачу. Эта схема - для осени и весны с их сравнительно невысокой температурой подачи;
Из обратки в обратку. Так ГВС включается на время холодов, когда температура подачи превышает пороговые 75 градусов.

У читателей, не забывших основы физики, возникнет резонный вопрос: как обеспечивается перепад давлений, необходимый для непрерывной циркуляции между двумя врезками в одну нитку?

Вспомните: вода непрерывно движется через трубы между входными задвижками и элеватором. Чтобы создать перепад давлений, нужно лишь ограничить поток, установленным между врезками препятствием. Эту роль выполняет подпорная шайба - металлический блин с отверстием в нем.

Капитан Очевидность подсказывает: значительное ограничение проходимости любого трубопровода помешало бы работе элеваторного узла, поэтому диаметр подпорных шайб на миллиметр больше диаметра сопла элеватора. Тот, в свою очередь, рассчитывается организацией (поставщиком тепла) таким образом, чтобы температура обратки на выходе из теплового пункта соответствовала температурному графику.

Розливы

Розливами водоснабжения называют горизонтальные трубы, проходящие по подвалу или подполу дома, и соединяющие стояки с элеваторным и водомерным узлами. Розлив ХВС всегда один, розлива ГВС в циркуляционной системе горячего водоснабжения два.

Диаметр розлива в зависимости от его материала и количества потребителей воды варьируется от 32 до 100 миллиметров. Последнее значение явно избыточно; однако проект водоснабжения многоквартирного дома должен был учитывать не только текущее состояние трубопроводов, но и их неизбежное зарастание отложениями и ржавчиной. Через 20-25 лет эксплуатации просвет трубы на холодной воде снижается в 2-3 раза.

Стояки

Каждый стояк отвечает за вертикальную разводку воды в расположенных друг над другом квартирах.

Наиболее типичная схема - одна группа стояков (ХВС и ГВС, опционально - полотенцесушители) на одну квартиру; однако возможны и другие варианты:

Через квартиру может проходить две группы стояков, снабжающие водой разнесенные на большое расстояние санузел и кухню;
Стояки в одной квартире могут снабжать водой не только ее жильцов, но и соседей за стенкой;
На ГВС циркуляционными перемычками может объединяться до 7 стояков из нескольких квартир.

Типичный диаметр стояков ХВС и ГВС - 25-40 мм. Диаметр стояков полотенцесушителей и холостых (без сантехнических приборов) циркуляционных стояков обычно меньше: они монтируются трубой ДУ20.

В циркуляционной схеме горячего водоснабжения перемычки между стояками могут располагаться в квартире верхнего этажа или выноситься на чердак. Перемычки оборудуются воздушниками (кранами Маевского или обычными кранами), позволяющими стравить препятствующий циркуляции воздух.

Подводки

Их функция - разводка воды по сантехническим приборам внутри квартиры. Что полезно знать о подводках водоснабжения?

Их типичный размер (для стальных водогазопроводных труб) - ДУ15 (что примерно соответствует внутреннему диаметру в 15 мм). При замене подводок своими руками, желательно не уменьшать их внутренний диаметр — это приведет к падению напора на всех сантехнических приборах при разборе воды на одном из них;

Еще с советских времен в квартирах традиционно используется простая и дешевая последовательная (тройниковая) разводка. Более материалоемкая коллекторная требует, среди прочего, скрытого монтажа подводок, который сильно затрудняет их дальнейшее обслуживание;

Со временем пропускная способность стальных подводок заметно падает, из-за пресловутого зарастания отложениями. В таких случаях трубы прочищают тонкой стальной струной или, просто-напросто, меняют на новые.

Если вы решите заменить подводки, настоятельно советуем остановить свой выбор на металлических трубах. Инструкция связана с достаточно высокой вероятностью гидроударов и отклонений от штатной температуры в системе ГВС: например, если забывчивый слесарь не переключит водоснабжение с подачи на обратку при первых заморозках, температура воды может значительно превысить максимальные для любых полимерных труб 90-95 градусов.

Какие именно трубы можно использовать на водоснабжении:

Изображение	Описание
	применяются для разводки водоснабжения со времен сталинок. В отличие от черной стали, оцинковка не боится отложений и ржавчины. Важный момент: оцинковка монтируется только на резьбовых соединениях, поскольку при сварке цинк в области шва полностью испаряется.
	давно доказали свою надежность и долговечность: самым старым действующим медным водопроводам больше века, и они находятся в прекрасном состоянии. Паяные соединения медных труб - необслуживаемые, и могут монтироваться скрыто, в стяжке или штробах.
	Гофрированные трубы из нержавеющей стали выгодно отличаются от конкурентов предельно простым монтажом. Для их соединения используются компрессионные фитинги, для сборки которых нужны лишь два разводных ключа. Срок службы самих труб характеризуется производителями как неограниченный; однако через 30 лет вам или, что вероятнее, вашим детям придется поменять уплотнительные силиконовые кольца в фитингах.

Неисправности

Какие нарушения в работе системы водоснабжения владелец квартиры может устранить самостоятельно? Вот несколько наиболее типичных ситуаций.

Течь вентилей

Описание: течь по штоку винтовых вентилей.

Причина: частичная выработка сальника или износ резинового уплотнительного кольца.
Решение: открыть барашек вентиля до упора. При этом резьба на штоке подожмет снизу сальник, и течь прекратится.

Шум кранов

Описание: при открытии крана горячей или (реже) холодной воды слышен сильный шум и ощущается вибрация смесителя. Как вариант, источником шума может быть кран у ваших соседей.

Причина: деформировавшаяся и раздавленная прокладка на винтовой кранбуксе в полуоткрытом положении становится причиной непрерывной серии гидроударов. Ее клапан с периодичностью в доли секунды перекрывает седло в корпусе смесителя. На горячей воде давление, как правило, заметно больше, поэтому на ней эффект более выражен.

Решение:

Перекройте воду на квартиру;
Выверните проблемную кранбуксу;
Замените прокладку на новую;
Снимите ножницами фаску у новой прокладки. Снятая фаска исключит биение клапана в турбулентной струе воды в дальнейшем.

Кстати: керамические кранбуксы полностью совместимы с винтовыми по резьбе, и лишены описанной проблемы.

Холодный полотенцесушитель

Описание : полотенцесушитель в вашей ванной комнате остыл и не нагревается.
Причина : если схема водоснабжения жилого многоквартирного дома использует непрерывную циркуляцию горячей воды, виноват воздух, оставшийся в перемычке между стояками после сброса воды (например, для ревизии и ремонта запорной арматуры).
Решение : поднимитесь на верхний этаж и попросите ваших соседей стравить воздух из перемычки между стояками ГВС и полотенцесушителей.

Если это по какой-то причине это сделать невозможно, проблема может быть решена из подвала:

Перекройте проходящий через вашу квартиру стояк ГВС, к которому подключены ваши подводки;
Поднимитесь в квартиру и откройте до отказа краны горячей воды;
После того, как через них из стояка выйдет весь воздух, закройте краны и откройте кран на стояке.

Нюанс: сразу после окончания отопительного сезона между нитками теплотрассы может отсутствовать перепад давлений. В этом случае полотенцесушители будут холодными даже при отсутствии воздушных пробок в стояках.

Заключение

Надеемся, что наш материал помог вам изучить водоснабжение многоквартирного дома: схема подачи воды, описанная нами, является наиболее распространенной. Успехов!

Стремительное развитие технологий позволяет современному человеку обустроить свое жилище максимально комфортабельно. Для этого требуются разного рода установки: инженерные сети, бытовое сантехническое оборудование и т.д.

Рассмотрим основы обустройства системы водоснабжения в многоквартирном доме.

Достаточно сложной задачей является обеспечение водой многоэтажного сооружения, поскольку дом включает в себя большое количество квартир с автономным санитарным оборудованием.

Система водоснабжения – инженерная система с разводкой труб, устройствами регулирования давления воды, а также с учетными установками и фильтрами.

Зачастую жильцы многоэтажных домов пользуются центральной системой водообеспечения.

Составляющие элементы системы центральной подачи воды. Виды схем

Как правило, система водоснабжения состоит из:

Распределительный канал;
Водозаборная конструкция;
Очистительная установка.

Перед тем, как обеспечивается подача воды в помещение, она проходит длительный путь непосредственно от насосной установки к водоему. После того, как будет пройдена полная очистка и дезинфекция воды, она поступает в распределительный канал. Распределительный канал обеспечивает приток воды к специальным установкам.

Отметим, что система водоснабжения подразделяется на 3 вида:

Коллекторная;
Последовательная;
Смешанная.

Зачастую, коллекторная разводка в доме применяется в том случае, если в квартирах обустроено огромное количество сантехнического оборудования. Коллекторная схема обеспечивает стабильную работу всех санитарных установок и приборов.

Стояки системы водоснабжения

Стояки – вертикальное расположение труб в системе подачи воды.

Они подразделяются на три вида:

Отопительный стояк;
Стояк водоснабжения;
Канализационный стояк.

Техническое обслуживание подобных установок обеспечивают представители таких организаций, как ЖЭК, ЖЭС и другие, обслуживающие дом.

Рассмотрим некоторые юридические стороны:

Исправность коммуникаций жилого многоквартирного дома обязана обеспечивать управляющая компания. Следовательно, заменять стояки должна организация за свой счет (если речь идет о трубах, которые пришли в негодность по истечении их полезного эксплуатационного срока);
Заменить стояки в муниципальном доме обязана городская или районная администрация;
В том случае, если коммуникационные системы являются приватизированными, оплату ремонтных работ осуществляют жильцы.

В некоторых случаях, ответственные лица пытаются уйти от своих обязанностей или же требуют денежные средства за проделанную работу.

В таком случае, необходимо добиться исполнения своих прямых обязанностей ответственными лицами. Необходимо оформить и отправить официальное заявление. Если же не наблюдается никакой реакции – пишется жалоба в жилищное управление. Как правило, подобных действий бывает вполне достаточно для восстановления справедливости.

Особенности подачи горячей воды в жилой дом

Система горячего водоснабжения в доме включает в себя два вида проводки – нижнюю и верхнюю.

Для сохранения оптимального температурного режима в трубопроводе зачастую применяют закольцованные проводки. С помощью гравитационного напора обеспечивается циркуляция воды в кольце, даже при отсутствии водоразбора.

В стояке происходит охлаждение воды и ее непосредственное попадание в нагревательный агрегат. С еще большей температурой выполняется подача воды по трубам. Таким образом и осуществляется непрерывный процесс циркуляции теплоносителя.

Кроме этого, система горячей подачи воды подразделяется по некоторым признакам:

Местная;
Централизованная;
Открытая тепловая;
Закрытая тепловая.

Важно! В соответствии со СНиП категорически запрещено выполнять подвод не питьевой горячей воды к трубам, в которых находится техническая жидкость.

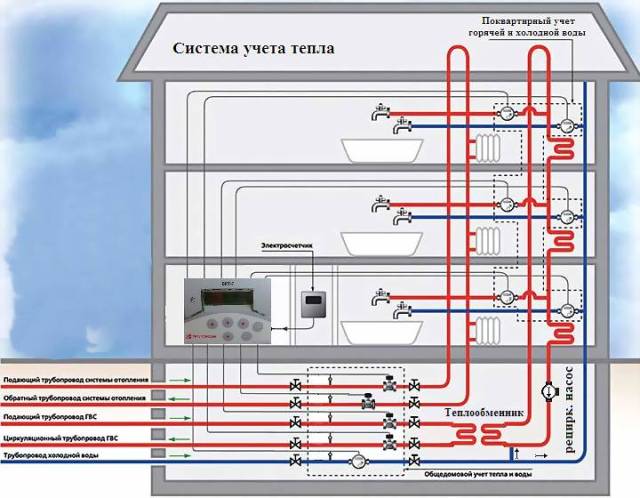

Описание системы теплоснабжения закрытого типа

В последние годы все большей популярность пользуется применение закрытой схемы водоснабжения. Закрытая система основана на пользовании тепловой магистралью с совершенно отдельным, автономным контуром, в который закачивается холодная вода для последующего прохождения через теплообменники.

Последние же, забирают на себя тепло от магистральной воды, нагрев которой происходит в ТЭЦ.Кроме этого, доступными являются и другие источники тепла, однако самым распространенным среди них считается непосредственная передача тепла от ГВС открытого типа.

В данном случае, качество подаваемой горячей воды в дом не зависит от состояния труб, которые располагает в себе центральная отопительная система. Закрытая схема подразумевает использование теплообменников и дополнительных насосных установок.

Система обеспечения горячей водой закрытого типа имеет неоспоримые преимущества, в сравнении с открытой: качественные показатели и бактериологические свойства.

Закрытая схема обеспечения горячей водой обеспечивает стабильный температурный режим вне зависимости от температуры воздуха в зимний период.

Современные инженеры все чаще прибегают к применению системы закрытого типа, поскольку данная схема характеризуется наиболее высокими показателями надежности для потребителей.

В современном мире люди привыкли жить в комфортных условиях. И чем выше уровень жизни, тем больше благ окружает людей. К одним из таких неотъемлемых на сегодняшний день условий комфортной жизни населения можно отнести наличие горячего водоснабжения в квартирах и частных домах. Сегодня потребление горячей воды приравнивается к употреблению холодной и даже иногда превышает его.

Что это такое?

Горячее водоснабжение – это обеспечение населения, в том числе его бытовых нужд, а также производственных потребностей, водой высокой температуры (до +75 градусов Цельсия). Оно является важным показателем уровня и качества жизни, а также условием соблюдения санитарно-гигиенических норм. Система горячего водоснабжения состоит из специального оборудования, функционирующего в совокупности, которое служит для разогрева воды до нужной температуры, а также для подачи ее к водозаборным точкам.

Чаще всего данная система состоит из следующих элементов:

водонагревателя;
насоса;
труб;
арматуры для подачи воды.

В нормативных документах часто используется аббревиатура к словосочетанию горячее водоснабжение – ГВС.

Виды устройств

Система горячего водоснабжения может быть двух видов.

Открытая система имеет теплоноситель. Вода подается из центральной отопительной системы. Она названа так потому, что подача происходит из отопительной системы. Такую систему обычно используют в многоквартирных домах. Что касается частных домов, то открытая система там окажется слишком дорогостоящей.
Закрытая система функционирует по-другому и имеет свои отличия. Сначала холодная питьевая вода забирается из центрального водопровода или наружной сети, затем она нагревается в теплообменнике и только после этого подается к водозаборным точкам. Такую воду можно использовать для приготовления пищи, так как в ней нет вредных для здоровья элементов.

А также существует независимая система горячего водоснабжения. Вода нагревается в котельной или тепловом пункте, затем подается в дом. Она называется независимой, поскольку функционирует отдельно и не связана с системой теплоснабжения. Она используется в частных домах или коттеджах.

Что касается водонагревателей, то они подразделяются на два вида.

Их выбор зависит только от желания владельца, а также от бытовых условий помещения.

Проточные. Они не накапливают воду, а нагревают ее по мере необходимости пользования. Такой нагреватель приводится в действие моментально, как только включается вода. Они могут быть электрическими либо газовыми.
Накопительные. Такие водогрейные котлы собирают воду в специальном баке и нагревают ее. Горячей водой можно пользоваться в любое время. Электрокотлы имеют большие габариты.

Принцип работы

Система горячего водоснабжения может быть тупиковой или циркуляционной. Тупиковая схема используется при постоянном использовании горячей воды. При непостоянном водозаборе вода в трубах остывает и поступает уже не слишком горячей. Для того чтобы получить воду необходимой горячей температуры, придется довольно долго ее сливать, что не слишком удобно. При циркуляционной схеме вода всегда подается горячей, но такая система стоит дороже. Такая схема хорошо подходит в случаях периодического водозабора. Температура воды постоянно поддерживается, а пользователи получают горячую воду.

Система циркуляции в таких системах может быть двух видов.

Принудительная. При этом типе используются насосы, как при системе отопления зданий. Принудительные системы применяют в многоэтажных постройках, высотностью от двух этажей.
Естественная. В одно- и двухэтажных домах применяется обустройство естественной циркуляции, так как протяженность трубопроводов небольшая. Она функционирует по системе циркуляционных труб, основываясь на разности массы воды при разных температурах. Этот способ такой же, как и способ водяного отопления с использованием естественной циркуляции.

Горячее водоснабжение состоит из следующих элементов:

водонагревателя или генератора;
трубопровода;
водозаборных точек.

Генераторами могут быть водонагреватели нескольких типов.

Скоростные водо-водяные нагреватели работают на основе того, что горячая вода, которая поступает либо из котельной, либо из центрального теплоснабжения, проходит по латунным трубам. Они находятся внутри стальных труб, а пространство между ними наполнено нагреваемой водой. Таким образом, происходит подогрев.
Пароводяной водонагреватель функционирует за счет пара, поступающего в нагреватель. Вода нагревается, проходя по латунным трубам, расположенным внутри. Такие системы применяют в жилищах с постоянным расходом воды и большим ее потреблением.
В домах с периодическим и низким водопотреблением используются накопительные водонагреватели. Они не только нагревают, но и аккумулируют горячую воду.

Трубопроводы и горячего, и холодного водоснабжения являются единой системой, они укладываются параллельно. На водозаборных точках устанавливаются смесители, которые позволяют получать разную температуру (от +20 до +70 градусов Цельсия) благодаря перемешиванию горячей и холодной воды. В системе горячего водоснабжения лучше использовать оцинкованные или пластиковые трубы для того, чтобы не возникало коррозии. Трубопроводы и стояки лучше теплоизолировать во избежание лишней потери тепла. В современных домах на горячую и холодную воду устанавливаются счетчики для учета расхода воды, что позволяет не переплачивать за потребление, а платить только за расходованную воду.

Плюсы и минусы

Если говорить о преимуществах и недостатках горячего водоснабжения, то лучше рассматривать по отдельности системы открытого и закрытого типов.

ее просто заполнить и спустить воздух, что происходит автоматически через расширительный бак;
довольно просто осуществлять подпитку. Так как давление в системе не требует особого внимания, то воду набирать можно без опасений;
система хорошо функционирует даже при наличии протечек, что связано с большим рабочим давлением в ней.

К минусам можно отнести следующие:

постоянный контроль уровня воды в резервуаре;
необходимость его пополнения.

К преимуществам закрытой системы горячего водоснабжения можно отнести такие как:

экономия, связанная с постоянной температурой;
имеется возможность установки полотенцесушителя.

Недостатком является обязательное наличие водонагревателей. Они могут быть проточными или накопительными, позволяющими всегда иметь резервное водоснабжение.

Очень важным моментом в системе горячего водоснабжения является наличие гидроаккумулятора. Он помогает предотвратить некоторые проблемы, связанные с перепадами давлений в системе. Гидроаккумулятор представляет собой герметичный бак, в котором находится мембрана, частично наполненная водой. Она разделяет бак на водную и воздушную части. Если в гидробаке увеличивается объем воды, то, соответственно, уменьшается объем воздуха.

При возникновении повышенных параметров давления в системе, подается сигнал и насос отключается. Для регулировки давления имеется пневматический клапан. Воздух закачивается через ниппель. Его количество можно как добавить, так и уменьшить.

Гидроаккумулятор обладает такими преимуществами, как:

предотвращение быстрого износа насоса. Так как в баке имеется запас воды, то насос будет включаться реже, что способствует его более долгому сроку службы;
стабильное давление воздуха в системе. Устройство помогает избежать резких перепадов давления и температур в системе горячего водоснабжения;
устойчивость к гидроударам. Они практически не возникают и не могут нанести вред насосу и всей системе;
увеличенные запасы горячей воды. В баке гидроаккумулятора всегда имеется ее запас, к тому же он постоянно обновляется.

Таким образом, наличие данного устройства только положительно влияет на функционирование всей системы в целом.

Нормы

Согласно «Правилам предоставления коммунальных услуг» норма температуры горячей воды должна соответствовать значению от +60 до +75 градусов Цельсия. Это значение полностью соответствует санитарным нормам и правилам по Законодательству Российской Федерации.

Стоит учесть, что существуют некоторые допустимые отклонения, а именно:

в ночное время (от 00: 00 до 05: 00 часов) допускается отклонение до 5 градусов Цельсия;
в дневное время (с 05: 00 до 00: 00 часов) отклонение не должно быть более 3 градусов Цельсия.

Согласно правилам, если подаваемая горячая вода холоднее, чем значение нормативов, пользователь может сделать перерасчет и оплатить ее по стоимости холодного водоснабжения. Но для этого придется выполнить замеры температуры. Самостоятельно этого сделать не получится. Первым делом нужно позвонить в ЖКХ или в управляющую компанию и оставить заявку на замер. Если данный спад температуры обусловлен неисправностями, ремонтом или другой причиной, об этом обязан сообщить диспетчер.

Если же все в порядке, необходимо зафиксировать заявку. После визита мастера нужно составить акт замера температуры в двух экземплярах. Именно на основании этого акта и будет производиться перерасчет стоимости.

Во время замера необходимо обратить внимание на следующие факторы:

сливать воду обязательно в течение нескольких минут;
отметить, откуда производится замер – из трубы полотенцесушителя либо из независимой трубы.

Согласно статье СанПиНа данное нарушение предполагает оплату штрафа.

Установленные нормы температурного режима связаны со следующими факторами:

данная температура не позволяет размножаться бактериям;
при такой температуре исключается возможность получения ожогов.

Температура воды в хранилищах должна быть очень высокой, но ее использование в домашних условиях должно быть обязательно в сочетании с холодной.

Схемы и расчеты

Для того чтобы рассчитать расход горячей воды, необходимо учесть количество проживающих в доме или квартире, а также образ жизни. Главным требованием является минимальный срок течения горячей воды из крана. К тому же согласно действующим нормам (10 минут), предполагается использование в нескольких точках в любом количестве.

количество пользователей;
частоту использования в ванной;
количество ванных и санузлов;
объем сантехнических устройств;
необходимую температуру воды.

Самым лучшим на сегодняшний день считается проектирование при помощи специальных измерительных приборов. Хотя этот вариант возможен не для всех. Только при учете потребностей всей семьи есть возможность подобрать оптимальный вариант горячего водоснабжения для дома, квартиры или дачи.

Что касается эксплуатации системы горячего водоснабжения, то ее хороший результат достигается только при слаженной бесперебойной работе всех ее составляющих. Главным фактором является получение качественного ресурса, соответствующего всем требованиям. В связи с этим периодически должна проводиться профилактика. Трубопроводы необходимо промывать. Это выполняется после монтажа, затем после ремонтов и дезинфекции.

Промывка может продолжаться от нескольких минут до нескольких часов. Время зависит от длины трубопровода. Чтобы в процессе не возникло коррозии, нужно полное отсутствие воздуха. Для его вывода используются специальные выпускные клапаны. Перед первым вводом в эксплуатацию системы горячего водоснабжения необходимо провести проверку на герметичность и прочность. Давление должно быть на полбара выше предположительно используемого, но в то же время оно не должно превышать десяти бар. Температура окружающей среды при проведении таких мероприятий должна быть не менее пяти градусов Цельсия выше ноля.

Чтобы продлить срок службы горячего водоснабжения, лучше время от времени производить контроль арматуры, фильтров, утеплителей. Есть способы совмещения подачи горячей воды. При наличии и автономного нагрева, и централизованного водоснабжения водонагреватель необходимо подключать к отдельным отводам, имеющим перекрывающую арматуру. Во время циркуляции воды в теплоносителе не должно быть воздуха, так как это может повлечь за собой образование воздушной пробки, которая не будет давать поступать горячей воде, а также может возникнуть разрыв трубопровода. При возникновении каких-либо неисправностей в системе, лучше обратиться к специалистам для своевременного выявления и решения проблемы. При условии аккуратного и бережного использования системы горячего водоснабжения вероятность возникновения аварийных ситуаций, поломок и сбоев сводится к минимуму.

Таким образом, при подключении системы горячего водоснабжения необходимо ознакомиться с ее разновидностями и понять, какая именно модель подходит для конкретной квартиры или дома. К тому же правильная установка, соблюдение всех норм и правил эксплуатации, использование качественных материалов и своевременная профилактика поможет долгие годы пользоваться выбранной системой без возникновения неприятных и неожиданных проблем.

О том, какие существуют разновидности и особенности систем горячего водоснабжения, смотрите в следующем видео.

Для того чтобы любое жилое строение нормально функционировало, обязательно нужен монтаж системы водоснабжения. Ее грамотное устройство обеспечит своевременную подачу и достаточный напор воды. В данной статье будет подробно рассмотрена схема горячего водоснабжения, типы подключения и ее особенности в многоквартирном доме.

Схема водоснабжения и водоотведения — Фото 01

В чем особенность водоснабжения многоквартирного дома?

Обеспечить водой строение с большой этажностью очень сложно. Ведь дом состоит из множества квартир с отдельными санузлами и сантехническими приборами. Иными словами схемы водоснабжения в многоквартирных домах - это некий комплекс с отдельными разводками труб, регуляторов давления, фильтрами и учетным оборудованием.

Чаще всего жители многоэтажек пользуются водой центрального водоснабжения. С помощью водопровода она подается в отдельные сантехнические приборы под определенным давлением. Зачастую вода проходит очистку с помощью хлорирования.

Состав системы центрального водоснабжения

Централизованные схемы водоснабжения в многоэтажных домах состоят из распределительной сети, водозаборных сооружений и очистительных станций. Прежде чем попасть в квартиру, вода проходит долгий путь от насосной станции к водоему. Только после очистки и обеззараживания вода направляется в распределительную сеть. С помощью последней вода подается к приборам и оборудованию. Трубы центральной схемы горячего водоснабжения многоэтажного дома могут быть выполнены из меди, металлопластика и стали.

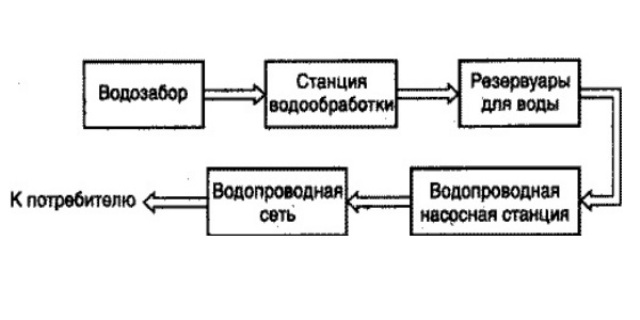

Принципиальная схема централизованной системы водоснабжения — Фото 02

Последний вид материала практически не используется в современных постройках.

Типы схем водоснабжения

Система водоснабжения бывает трех типов:

коллекторная;
последовательная;
комбинированная (смешанная).

В последнее время, когда в квартирах все чаще встречается большое количество сантехнического оборудования, используют коллекторную схему разводки. Она является оптимальным вариантом нормального функционирования всех приборов. Схема горячего водоснабжения коллекторного типа исключает перепады давления в разных точках подключения. Это является главным преимуществом данной системы.

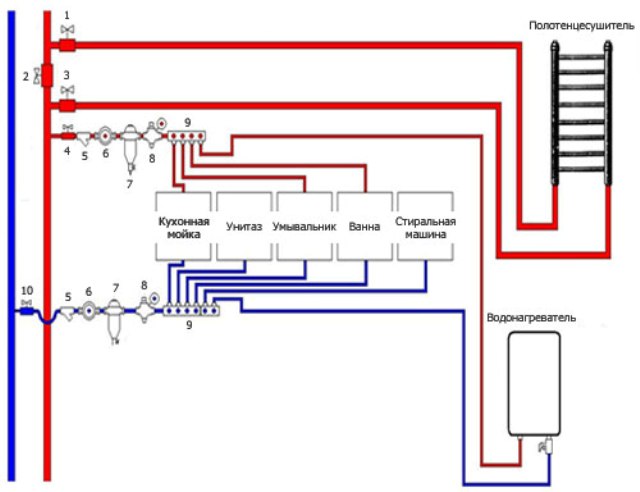

Схема коллекторной разводки труб — Фото 03

Если рассматривать схему более подробно, то можно сделать вывод, что никаких проблем с использованием сантехнического оборудования по назначению в одно и то же время не будет. Суть подключения такова, что каждый отдельный потребитель воды соединяется с коллекторами стояка холодного и горячего водоснабжения изолированно. Трубы не имеют множества разветвлений, поэтому вероятность протечки очень мала. Такие схемы водоснабжения в многоэтажных домах просты в обслуживании, однако стоимость оборудования достаточно высокая.

По мнению специалистов, коллекторная схема горячего водоснабжения требует установки более сложной установки сантехнических приборов. Однако эти отрицательные стороны не столь критичны, особенно если учесть тот факт, что у коллекторной схемы есть множество достоинств, к примеру - скрытый монтаж труб и учет индивидуальных особенностей оборудования.

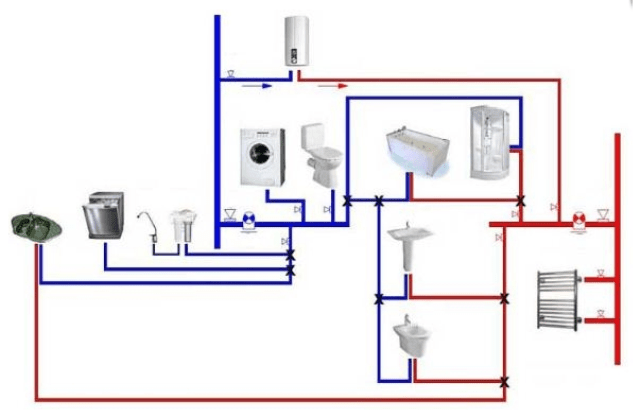

Последовательная схема разводки труб водоснабжения в квартире — Фото 04

Последовательная схема горячего водоснабжения многоэтажного дома - это самый простой способ разводки. Такая система проверена временем, она вводилась в эксплуатацию еще во времена СССР. Суть ее устройства в том, что трубопровод холодного и горячего водоснабжения проводят параллельно друг другу. Инженеры советуют использовать данную систему в квартирах с одни санузлом и небольшим количеством сантехнического оборудования.

В народе такую схему горячего водоснабжения многоэтажного дома называют тройниковой. То есть от главных магистралей идут разветвления, которые соединяются друг с другом тройниками. Несмотря на простоту монтажа и экономию расходного материала, данная схема имеет несколько основных недостатков:

В случае протечке трудно искать поврежденные участки.
Невозможность подачи воды к отдельному сантехническому прибору.
Трудность доступа к трубам в случае поломки.

Горячее водоснабжение многоквартирного дома. Схема

Разводки труб делятся на два типа: к стояку горячего и холодного водоснабжения. Кратко их называют ХВС и ГВС. Особого внимания заслуживает система горячего водоснабжения многоквартирного дома. Схема сетей ГВС состоит из двух типов проводок - нижней и верхней. Чтобы сохранить высокую температуру в трубопроводе часто используют закольцованные проводки. Гравитационный напор заставляетводу циркулировать в кольце, несмотря на отсутствие водоразбора. В стояке она охлаждается и попадает в нагреватель. Вода с большей температурой подается в трубы. Так и происходит непрерывная циркуляция теплоносителя.

Устройство горячего водоснабжения дома — Фото 05

Тупиковые магистрали также не редкость, но чаще всего их можно встретить в хозяйственных помещениях промышленных объектов и в небольших жилых зданиях с малой этажностью. Если отбор воды планируется непостоянно, то применяют циркуляционный трубопровод. Инженеры советуют использовать горячее водоснабжение в многоквартирных домах (схема была рассмотрена выше) с этажностью не более 4.Трубопровод с тупиковым стоякомтакже встречается в общежитиях, санаториях и гостиницах. Трубы тупиковой сети обладают меньшей металлоемкостью, поэтому остывают быстрее.

Сети ГВС в своем составе имеют горизонтальный магистральный трубопровод и распределительные стояки. Последние обеспечивают разводки труб по отдельным объекта - квартирам. ГВС монтируют в максимальной близости к сантехническому оборудованию.

Для построек с большой протяженностью магистральных труб используют схемы с циркуляционным и закольцованным по дающим трубопроводами. Обязательным условием является установка насоса для поддержания циркуляции и постоянного водообмена.

Однотрубная схема ГВС — Фото 06

Двухтрубная схема ГВС — Фото 07

Современные строители и инженеры все чаще прибегают к использованию двухтрубных систем ГВС. Принцип работы заключается в том, что насос забирает воду из обратной магистрали и подает ее в нагреватель.Такой трубопровод обладает большей металлоемкостью и считается наиболее надежным для потребителей.

Трубопровод для горячего централизованного водоснабжения нельзя сделать по схеме холодного водопровода. Эти трубопроводы тупиковые, то есть они заканчиваются на последней точке водоразбора. Если сделать горячий водопровод в многоквартирном доме по той же схеме, то вода ночью, когда ей пользуются мало, остынет в трубопроводе. Кроме того, может быть такая ситуация, например, жители пятиэтажки, расположенные на одном стояке, днем ушли на работу, вода в стояке остывает и вдруг кому-то из жильцов на пятом этаже понадобилась горячая вода. После включения крана придется сначала слить из стояка всю холодную воду, дождаться теплой, а потом горячей воды - это чрезмерно большой расход. Поэтому трубопроводы горячего водоснабжения делают закольцованными: вода нагревается в котельной, тепловом узле или бойлерной и подается по подающему трубопроводу к потребителям и возвращается назад в котельную по другому трубопроводу, который в этом случае называют циркуляционным.

В централизованной системе горячего водоснабжения прокладку трубопроводов в доме выполняют с двухтрубными и однотрубными стояками (рис. 111).

Рис. 111.Схемы разводки горячего водоснабжения в централизованных системах

Двухтрубная система горячего водоснабжения состоит из двух стояков, один из которых подает воду, другой отводит. На отводящем циркуляционном стояке размещают отопительные приборы - полотенцесушители. Воду все равно нагрели и подали потребителям, а будут они ей пользоваться или нет и в какое время, неизвестно, так чего добру пропадать, пусть эта вода греет полотенцесушители и воздух в сырых, по определению, ванных комнатах. Кроме того, полотенцесушители служат П-образным компенсатором для температурного удлинения труб.

Однотрубная система горячего водоснабжения отличается от двухтрубной тем, что в ней все циркуляционные стояки (в пределах одной секции дома) объединили в один и назвали этот стояк «холостым» (нет у него потребителей). Для лучшего водораспределения к отдельным точкам потребления воды, а также в целях сохранения одинаковых диаметров по всей высоте здания в однотрубных системах горячего водоснабжения стояки закольцовывают. При кольцевой схеме для зданий высотой до 5 этажей включительно диаметры стояков принимают 25 мм, а для зданий от 6 этажей и выше - диаметром 32 мм. Полотенцесушители в однотрубной разводке ставят на стояки подачи, а это означает, что при слабом нагреве воды в котельных она может дойти до дальних потребителей остывшей. Горячую воду будут не только разбирать ближние потребители, но она еще и будет остывать в их полотенцесушителях. Для того чтобы вода не остывала и доходила горячей до удаленных потребителей в полотенцесушители врезают байпас.

Двух- и однотрубные системы горячего водоснабжения могут быть сделаны и без полотенцесушителей, но тогда эти приборы должны быть подключены к системе отопления. При этом в летний период полотенцесушители работать не будут, а в зимний - общие затраты на горячее водоснабжение и отопление возрастут.

Для обеспечения воздухоудаления из системы трубы прокладывают с уклоном не менее 0,002 к вводу трубопровода. В системах с нижней разводкой воздух удаляют через верхний водоразборный кран. При верхней разводке воздух удаляется через автоматические воздухоотводчики, устанавливаемые в верхних точках систем.
