Работа ручным фрезером

Приобретя ручной фрезер, скорее всего, вы конечно не станете звездами ютуба, как некоторые профессионалы, которые им (ручным фрезером) рисуют по дереву, словно художники карандашами или маркерами по бумаге и показывают там свои мастер- классы на видео, хотя кто мешает вам это сделать или хотя бы попытаться дать им немного «отдохнуть» или «нервно покурить».

В любом случае, вы сможете сделать массу полезных и красивых вещей у себя дома или на даче, например, вселить новое дыхание в старые тумбочки, полочки, столы, перила, сделать красивые деревянные подоконники, вешалки, украсить дом и двор всевозможными деревянными элементами, тем более в последнее время мы часто убеждаемся в том, что новая магазинная мебель в качестве изначально во многом уступает старой, а после реставрации (старой мебели) еще, зачастую, и в красоте!
Помимо этого, ручной фрезер даёт возможность выполнять такие операции как: выборка пазов и шлицов, создавать различного рода фигурные вырезы. Ручной фрезер незаменим при установке межкомнатных дверей. Очень удобен для выполнения врезки замков и навесов. При его помощи можно посадить замок в дверь так, что между древесиной и планкой замка не останется даже мельчайшего зазора. Так что в доме он не помешает, даже если вы не так часто будете им пользоваться!

Что можно делать при помощи ручного фрезера

Выбор фрезера – На что следует обратить внимание.
Для начала определяемся с видом производимых работ. Если вы будете использовать ручной фрезер только для врезки замков и навесов, то подойдёт легковесная DIY – модель, если же речь идёт о производстве корпусной мебели, то вам лучше остановиться на более тяжелой модели фрезера.
Мощность ручного фрезера по дереву должна соответствовать условиям работ, в которых будет использоваться фрезер. Нет смысла приобретать легковесный, маломощный аппарат, если вы его будете использовать на весу (под обрабатываемым изделием не будет жёсткой опоры).
Наличие возможности переключения скорости вращения фрезы, несомненно, расширяет возможности ручного фрезера , но опять же, при узко направленной деятельности такая функция будет лишней.
Делая выбор фрезера, обратите внимание на кнопку пуска (выключатель). Лучше приобрести такой ручной фрезер , кнопка выключения у которого снабжена фиксацией и блокировкой случайного включения. Это безопасность и удобство в работе.
Теперь о зажиме инструмента. Лучшее крепление инструмента — это конусная цанга. Более дешевый вариант крепления инструмента — это цанги, выполненные из конусовидных частей стали, они слишком маленькие и не способны полностью закрепит фрезу. Но самое плохое в них то, что они быстро выходят из строя.
Отсос пыли с рабочей поверхности производят в нескольких вариантах. Либо он встроен в сам станок, либо устанавливается на подошву ручного фрезера как дополнительная функция. Последнее не очень удобно, снижается видимость изделия.
Ручной фрезер должен иметь подошву, которая даёт хорошую видимость обрабатываемого места детали, простую и надёжную систему настройки высоты (эта система должна обеспечить не только лёгкую настройку глубины реза, но и точность настройки глубины реза).
Работа с фрезером и его устройство
Фрезер представляет собой два основных узла (основание и электродвигатель), скрепленных между собой регулируемым подъемным механизмом (регулирует глубину реза). Рядом с двигателем расположен регулировочный штифт и шайба, расстояние между ними и задаёт глубину реза.
Прямолинейная направляющая даёт возможность передвигать ручной фрезер на одинаковом расстоянии от края детали. Некоторые ручные фрезеры оснащаются круговой направляющей, она позволяет фрезеровать окружности, имеющие большой радиус (от 15см).
Если требуется фрезеровать круг меньше, то для этого на основании ручного фрезера имеются отверстия, в которые на необходимом расстоянии от фрезы ставится центрирующий штифт.
Чтобы выбрать паз, применяется угловой упор. Он крепится к основанию ручного фрезера под углом 90°.
Работа с фрезером должна выполнятся при условии хорошо закреплённой обрабатываемой детали. Надежная опора - это гарантия того, что край паза получится ровный.
За один проход нужно снимать не более чем 5-6мм. Глубокие пазы и канавки нужно выбирать за несколько проходов. Чтобы края паза не были рваными, ручной фрезер нужно передвигать медленно и плавно.

Начало работы с фрезером и его настройка
Как и все деревообрабатывающие инструменты, ручной фрезер необходимо тщательно настроить, проверить и отрегулировать, чтобы обеспечить его качественную работу в дальнейшем. Без некоторых простых регулировок Вам не удастся достигнуть чистой и точной обрабатываемой поверхности. Несомненно, с течением времени окупятся и дополнительные расходы на приобретение более качественного фрезера, обеспечивающего повышенную точность в работе. Дешевые ручные фрезеры не всегда собраны с достаточной тщательностью и часто они неслишком надежны. Поэтому все попытки точной настройки такого фрезера часто будут заканчиваться ничем. Проверка нового фрезера
Сначала отвинтите зажимную цангу и предохранительную гайку. После этого включите фрезер и проверьте, нет ли вибраций двигателя. Вставьте фрезу и выполните проверочный рез на пробном куске древесины.

Зажимные винты и принадлежности
Проверьте, все ли зажимные винты и другие резьбовые элементы можно без проблем затянуть и снова отвинтить и нет ли стружки на резьбе. Проверьте, хорошо ли подходят друг к другу все детали и принадлежности и удобно ли обращаться с органами управления фрезера.

Чистка и смазка
При необходимости оботрите защитную смазку с зажимной цанги, шпинделя и направляющих стоек. Смажьте металлические поверхности фрезера легким машинным маслом, чтобы предотвратить образование ржавчины и обеспечить легкость хода подвижных частей.

Ведение фрезера
Неопытные пользователи часто держат ручной фрезер недостаточно плотно и слишком сильно прижимают его к заготовке. Это затрудяет ведение фрезера по боковой направляющей и она легко сбивается. Держите ручной фрезер плотно, но без напряжения, за обе рукоятки и равномерно, не останавливаясь, ведите ее вдоль заготовки. Не замедляйте движения на углах детали или при других изменениях направления движения, так как в противном случае фреза может перегреться и оставить на поверхности детали прожиги.

Боковая направляющая
Некоторые погружные и большинство неподвижных фрезеров имеют рукоятки, расположенные достаточно низко, что облегчает ведение фрезера. Однако, при свободном фрезеровании лучше удерживать фрезер за самое основание или — по соображениям безопасности — за боковые рукоятки дополнительной платы, прикрепленной к основанию. При этом фрезер получает дополнительную устойчивость и опрокинуть его гораздо труднее.

Настройка вылета фрезы
Все фрезеры имеют регулировку вылета фрезы и механизм его контроля. Часто это простой металлический стержень с флажком-указателем и зажимным винтом для фиксации в определенном положении; на более сложных моделях вместо него устанавливается прецизионный упор с лупой для чтения показаний шкалы и микрометрическим винтом. С помощью упора можно производить предварительную настройку вылета фрезы и выполнять фрезерование пазов и углублений одинаковой глубины.

Упор со стержнем и шкалой глубины
Наиболее простой вариант упора для выставления вылета фрезы — стержень, настраиваемый с помощью шкалы, нанесенной на корпусе двигателя. Необходимая глубина погружения фрезы в материал задается расстоянием между концом этого стержня и упорной площадкой (в более сложных моделях — револьверной головкой) на основании ручного фрезера.

Настройка упора
Прежде чем начать настройку упора, выньте вилку ручного фрезера из розетки!. Вставьте в цангу необходимую фрезу и затяните гайку. Установите фрезер на плоскую поверхность и, надавливая сверху, опустите его верхнюю часть до тех пор, пока фреза не коснется поверхности. Зафиксируйте верхнюю часть в этом положении с помощью фиксатора. Ослабьте прижимной винт, опустите стержень до соприкосновения с упорной площадкой. Ориентируясь по положению флажка, поднимите стержень на расстояние, соответствующее необходимой глубине погружения фрезы и зафиксируйте его в таком положении, вновь затянув фиксирующий винт. Освободите фиксатор и медленно верните корзину фрезера в исходное пололжение (двигатель поднят в крайнее верхнее положение).

Настройка вылета фрезы на перевернутом фрезере
Можно также перевернуть ручной фрезер и, производя постоянные измерения, с помощью механизма погружения изменять вылет фрезы до тех пор, пока не будет достигнуто требуемое значение. В этот момент следует зафиксировать механизм погружения и сдвинуть стержень вверх до соприкосновения с упорной площадкой.

Тонкая настройка вылета фрезы
У некоторых ручных фрезеров имеется устройство тонкой настройки вылета фрезы. Оно либо размещено на стержне устройства настройки вылета фрезы, либо заменяет само устройство. При использовании этого устройства тонкой настройки фреза не опускается, глубину фрезерования можно точно выставлять регулировочным винтом.Подобные устройства тонкой настройки особенно полезны для закрепляемых в столе фрезеров, у которых не опускается корзина.
Для точной настройки положите фрезер на бок (если он не закреплен в столе или в стойке) и освободите фиксатор глубины. Ввинчивайте или вывинчивайте винт тонкой настройки до тех пор, пока фреза не примет необходимое положение относительно подошвы. Зафиксируйте текущее положение корзины с помощью фиксатора, чтобы полученная настройка не сбилась во время работы.

Фрезерование на определенную глубину
Если Вы фрезеруете паз, начиная с самой кромки детали, то есть выполняете открытый паз, поставьте фрезер перед собой подошвой на деталь таким образом, чтобы ее большая часть — в том числе и фреза — нависала над краем детали. Опустите фрезу до настроенной глубины и зафиксируйте корзину в таком положении. После этого включите фрезер и начните подачу.
После того, как паз профрезерован до конца, ослабьте фиксатор и поднимите фрезу, прежде чем выключить фрезер и снять его с детали. При выполнении глухих пазов включите ручной фрезер и погрузите фрезу в деталь до установленной глубины. Зафиксировав корзину в таком положении, начните движение фрезера по детали.

Фрезерование глубоких пазов
Для того, чтобы за несколько проходов выполнить глубокий паз, после каждого прохода производите настройку новой глубины погружения фрезы. При этом каждый раз перед тем, как произвести новую настройку, выключайте ручной фрезер. При каждом новом проходе следите за тем, чтобы он шел точно по параллельному упору или по направляющей. Выполняйте последовательные проходы, пока не получите паз нужной глубины. Чтобы получить чистую поверхность, во время последнего прохода снимайте слой материала толщиной не более 1,5 мм.

Оптимальная глубина фрезерования
В процессе фрезерования трение фрезы о древесину вызывает нагрев режущих кромок. Слишком высокие температуры негативно влияют на твердость стали и затупляют фрезу. Все это легко может привести к прижогам на поверхности дерева. Избежать этого можно, выполняя глубокие пазы в несколько проходов.
Постоянно проверяйте, правильно ли настроен вылет фрезы. С этой целью производите пробный рез на ненужном обрезке древесины.
Ручными фрезерами малой и средней мощности с диаметром хвостовика 6 мм за один проход следует снимать не более 3 мм. Чуть больше — 4-6 мм — можно снимать 900-ваттным фрезером, используя фрезы с хвостовиком 8 мм. Тяжелыми фрезерами, используя фрезы с хвостовиками в 12 мм, за один проход можно без особых сложностей снять 6-8 мм.
Эти данные относятся к прямым фрезам с твердосплавными напайками. Используя HSS-фрезы, необходимо несколько уменьшить толщину съема материала за один проход. То же самое относится и к обработке твердых материалов.

Настройка револьверной головки
Для того, чтобы при выполнении многочисленных проходов не приходилось слишком часто заново настраивать вылет фрезы, многие фрезеры оснащаются револьверной головкой, с помощью которой можно настроить три или более глубин фрезерования. Для того, чтобы настроить отдельный упор револьверной головки, ослабьте контргайку и с помощью отвертки заверните (выверните) винт до необходимой высоты. С помощью стальной линейки измерьте высоту отдельных винтов-упоров и если все в порядке — затяните контргайки.

Ведение фрезы
Как правило, фрезер ведется по детали в направлении набегания режущих кромок фрезы. При этом фрезер не только эффективнее снимает материал, кроме этого вращательное движение фрезы притягивает фрезер к обрабатываемой кромке детали. Если перемещать фрезер в противоположном направлении, то он может самопроизвольно отойти от направляющей.
1 Фрезерование кромок
При фрезеровании кромок, фальцев или профилей фрезер, как правило, следует вести в направлении набегания режущих кромок фрезы.

2 Фрезерование c использованием параллельного упора
Если Вы работаете с параллельным упором, то ручной фрезер также необходимо вести в направлении набегания режущих кромок фрезы, чтобы возникающие при фрезеровании усилия прижимали инструментк кромке. Это в особенности важно при обработке видимых поверхностей.

3 Фрезерование c использованием направляющей планки
Если Вы фрезеруете деталь вдоль направляющей планки, то, как правило, фрезер необходимо вести в направлении набегания режущих кромок фрезы, чтобы плита основания прижималась к направляющей планке.

Свободное фрезерование
При свободном фрезеровании ведите инструмент, учитывая его увод влево от направления перемещения. При этом будет компенсироваться различное сопротивление движению фрезера в мягких и твердых зонах детали. По возможности следует выдерживать движение фрезера в одном направлении. Если Вы ведете фрезер слева направо, то фрезер уклоняется в направлении от Вас — это наиболее безопасное направление перемещения фрезера.

4 Фрезерование c использованием внутреннего шаблона
Ведите фрезер вдоль внутренней кромки шаблона в направлении по часовой стрелке.

5 Фрезерование c использованием наружного шаблона
Ведите фрезер вдоль внешней кромки шаблона в направлении против часовой стрелки.

6 Фрезерование c использованием циркуля
В этом случае фрезер необходимо вести в направлении против часовой стрелки, чтобы фрезер стремился к центру окружности, а не уклонялся от нее.

Фрезерование по ходу фрезы
Нет правил без исключений! Если деталь закреплена вертикально, то при ведении фрезера в обычном направлении, — то есть против направления вращения фрезы, — повреждаются волокна на нижней стороне выполняемого паза. В случае острых фрез это практически незаметно, однако при поперечном фрезеровании торца эта проблема более чем заметна. При обработке покрытых шпоном или другим материалом заготовок за фрезой может оставаться шероховатая или расщепленная поверхность.
Фрезерование торцовой поверхности детали
При фрезеровании торцовой поверхности детали по-настоящему чистый кант можно получить, если вы сначала выполните очень пологий первый рез, ведя фрезер в направлении вращения фрезы. Это позволит ровно снять основную часть волокон дерева, прежде чем вы приступите к удалению оставшегося слоя, ведя фрезер как обычно — против направления вращения фрезы.

Фрезерование тяжелого дерева
При обработке склонной к растрескиванию древесины можно исправить ситуацию, производя фрезерование по ходу фрезы. Однако, сначала следует попробовать выполнять снятие материала тонкими слоями за несколько проходов, подавая фрезер как обычно — по ходу фрезы.

Удержание фрезы на направляющей кромке
При фрезеровании по ходу фрезы важно сохранять абсолютный контроль скорости подачи, чтобы не было возможности отклонения упора или направляющей от направляющей кромки. Применяя шаблоны, всегда следите за тем, чтобы при ошибках в ведении фрезера происходил уход в удаляемую древесину.

Обрезка кромок с помощью фрезера
Фрезерование по ходу фрезы также предотвращает отщепление приклеенной кромки при срезании выступающих частей торцевой частью фрезы. Для такой обработки следует использовать фрезу с торцовыми режущими кромками и направляющую пластину, обеспечивающую надежное ведение фрезы над обрабатываемой кромкой.

Скорость подачи
Хотя число оборотов фрезы настраивается достаточно точно, скорость, с которой фреза движется сквозь обрабатываемый материал, зависит только от Вас. Хотя скорость подачи зависит от твердости или плотности фрезеруемого материала и от типа фрезы, ее правильное определение является делом опыта.
Важно следующее — фрезер должен продвигаться не настолько медленно, чтобы это приводило к перегреву фрезы от трения, но и не настолько быстро, чтобы не успевали удаляться опилки.

Удаление опилок
Обработку фрезами «ласточкин хвост», Т-образными или шаровыми пазовыми фрезами можно выполнять только за один проход. Работа таким фрезами требует особой аккуратности, так как удаление опилок из образующихся узких пазов может оказаться проблематичной. Если ширина паза позволяет, следует производить предварительное фрезерование узкого паза, чтобы при выполнении окончательного прохода необходимо было удалять как можно меньше опилок.

Фрезерование пластиков и алюминия
При фрезеровании пластмасс ручным фрезером необходимо выбирать небольшие обороты фрезы, по мере возможности избегая расплавления материала. В противном случае сразу за фрезой может происходить слипание материала или забивание паза. Та же проблема существует и при обработке алюминия — образующиеся опилки могут забивать паз.

Из этой статьи можно узнать, какими особенностями обладает ручной фрезер по дереву: основные разновидности инструментов, их возможности и технические параметры, а также необходимые для работы комплектующие. В тексте изложены рекомендации, которые не только помогут определиться с выбором подходящего ручного фрезера, но и эффективно использовать его на практике.

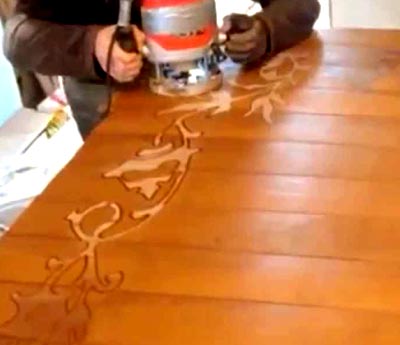

Резьбой по дереву ручным фрезером занимаются не только профессиональные столяры. Возможности этого инструмента пригодятся мебельщикам и мастерам-отделочникам. Основное назначение фрезера – обработка древесины. Хотя многие современные модели способны справиться и с другими материалами.

Потребители могут купить ручной фрезер для обработки:

• камня искусственного происхождения;
• пластика;
• композитных материалов;
• оргстекла;
• цветных металлов.

Сфера применения этого инструмента распространяется на изготовление декоративных изделий и мебели из древесины, столярные работы. Создаваемые ручным фрезером поделки выглядят очень эффектно. Эти уникальные изделия находят широкое применение в быту. С помощью фрезера мастера изготавливают красивые рамы для картин, шкатулки, детские игрушки, декоративные полочки и т. п.

Что можно делать ручным фрезером:

• выборку четвертей;
• формирование таких конструкционных деталей, как фальцы, пазы, шипы, шлицы;
• профилирование кромочной части (фигурное и прямое);
• формирование посадочных мест для установки фурнитуры и запирающих механизмов на дверях;
• декоративную резьбу по дереву фрезером с соответствующими насадками;
• выполнение отверстий;
• подгонку деталей, которые подлежат соединению;
• выравнивание контуров черновым способом.

Виды фрезеров по дереву: классификация приборов

Чтобы решить, какой фрезер лучше купить для дома, следует детально ознакомиться с существующим ассортиментом этих приборов. Выбор устройства зависит от типа предполагаемых работ, их сложности и объемов. Например, необходимость в использовании фрезера на мебельном производстве возникает постоянно, в то время как в условиях домашней мастерской такой инструмент будет требоваться лишь время от времени.

Различают следующие виды фрезеров:

• верхнего типа;
• кромочные;
• ламельные.

Устройства верхнего типа могут быть неподвижными и погружными. Второй вариант является универсальным, а потому и наиболее широко используемым. Для домашней мастерской погружная конструкция подходит лучше всего. Именно эту категорию приборов следует рассмотреть более подробно, чтобы решить, какой фрезер выбрать для выполнения определенных задач.

Обратите внимание! Ламельный фрезер применяется для формирования пазов на поверхности обрабатываемых изделий. Этот прибор относится к категории узкоспециального инструмента, который имеет небольшое количество функций.

Если сравнивать с другими видами ручного электроинструмента, фрезер имеет самую простую конструкцию. Для передачи крутящего момента не используются ремни, шестерни и другие компоненты. Насадки для фрезера устанавливаются непосредственно на шпиндель (вал электрического двигателя). За счет этого обеспечивается набор больших оборотов.

Корпусная часть электрофрезера называется «головой». Она перемещается по направляющим штангам, которые жестко зафиксированы на опорной платформе, вниз и вверх. При надавливании рукоятки голова инструмента опускается вниз. Если же ослабить давление, пружины снова вернут конструкцию в прежнее положение.

Классификация существующих изделий, их особенности и специфика использования. Рекомендации по выбору режущих деталей к фрезеру.

Как выбрать ручной фрезер: обзор дополнительных функций

При покупке фрезера стоит обращать внимание на наличие дополнительных возможностей и опций, которые улучшать его технические или эксплуатационные характеристики.

Если плотность материала, который подвергается обработке, возрастает или увеличивается скорость перемещения фрезера вдоль изделия, количество оборотов может снижаться. Чтобы этого не допустить и удерживать показатели на заданном уровне достаточно иметь систему константной электроники. Она стабилизирует вращательную скорость шпинделя за счет регулировки мощности электрического двигателя. Эта функция будет полезна владельцам профессиональных приборов. Обычным устройствам она не нужна.

Система плавного пуска, как в ручном фрезере Макита RP1800F, позволит осуществить набор оборотов двигателя в плавном режиме. Благодаря этому исключается вероятность того, что во время включения оснастка совершит резкий рывок. В результате срок службы инструмента увеличивается, поскольку его узловые части не подвергаются регулярным, хоть и кратковременным перегрузкам. Эксплуатация фрезера становится безопасной, а также исключается вероятность порчи заготовки на начальном этапе обработки.

Система защиты фрезера по дереву от перегрузок предотвратит поломку прибора, если температура обмотки на электрическом двигателе превысит критический уровень. В зависимости от модели устройства она может проявляться по-разному: в виде световой индикации, которая служит в качестве сигнала, или же автоматической функции, отключающей питание. Как правило, такая система предусмотрена в профессиональных фрезерах, которые рассчитаны на продолжительную работу в интенсивном режиме.

Защита от случайного старта – еще одна полезная функция. Независимо от стоимости большая часть фрезеров укомплектована этой опцией. На корпусной части инструмента имеется соответствующая кнопка. Подача напряжения на обмотку двигателя будет осуществляться лишь в том случае, если нажать ее одновременно с клавишей запуска. В результате исключается вероятность непреднамеренного включения прибора.

Обратите внимание! Кнопка защиты не только предотвращает непреднамеренный пуск, но и блокирует гашетку в положении «включено». Данная функция будет полезна при использовании фрезерного стола для ручного фрезера.

Выбор ручного фрезера с учетом конструкционных особенностей

Выбирая ручной фрезер, нужно уделять внимание качеству опорной платформы или подошвы. Этот элемент может быть изготовлен из литого или штампованного металла. Литые конструкции имеют четкую геометрию, благодаря чему они отлично прилегают к обрабатываемой поверхности и обеспечивают высокое качество работы. К таким инструментам относится ручной фрезер по дереву Макита RP0900. Он имеет литую подошву из алюминия. Штампованными платформами комплектуются недорогие фрезеры, предназначенные для бытового использования.

Обязательно нужно проследить, чтобы нижняя плоскость платформы была перекрыта пластиковой накладкой. Чаще всего эта деталь съемная, что позволяет заменить ее новой, когда произойдет износ. Внимания заслуживает и размер проема в подошве. Это отверстие ограничивает диаметр фрез, которые можно установить на инструмент. В подошву с маленьким проемом не получится установить крупную режущую насадку.

Поскольку голова инструмента перемещается по направляющим штангам, которые размещены вертикально, очень важно, чтобы движение этого элемента было легким и плавным. Если конструкция имеет перекосы и люфты, использование фрезера будет затруднено. То же самое касается лишнего сопротивления, которое может возникать в процессе перемещения узла по вертикали.

Глубину погружения фрезы в дерево контролирует упор. Он имеет вид металлического стержня, который упирается в площадку на платформе и не позволяет голове прибора опуститься ниже установленного уровня. Чтобы выставить уровень заглубления достаточно сместить упорный стержень внизу или вверх. Для этого в конструкции предусмотрен специальный винт.

Для выполнения нескольких проходов, постепенно увеличивая уровень заглубления фрезы, потребуется многоступенчатый револьверный упор. Он представляет собой площадку, установленную на платформе и имеющую несколько ступеней разной высоты. Сюда упирается вертикальный стержень, который ограничивает глубину прохождения фрезы.

Обратите внимание! В некоторых случаях револьверный упор имеет не ступени, а болты. Например, в ручном фрезере Интерскол ФМ-67/2200Э имеется три регулируемых винта и одно фиксированное основание. Благодаря этому прибор одновременно располагает и грубой, и тонкой настройкой заглубления.

Выбор вспомогательных приспособлений для ручного фрезера

Фрезер применяется для черновой подгонки изделий. От качества инструмента и опыта оператора зависит точность выполняемых деталей. Чтобы добиться необходимого результата к фрезеру прилагают дополнительные приспособления, которые упрощают работу с этим аппаратом.

Ни один вид работы невозможно выполнить без съемных режущих насадок. С помощью них можно выполнить фрезером ласточкин хвост, прямые, закругленные, Т-образные и другие виды пазов и выемок. Существует множество вариантов таких насадок.

По своему назначению и конструкции они объединены в категории:

• кромочные;
• пазовые;
• фигирейные;
• комбинированные.

Такое приспособление, как параллельный упор, его еще называют боковым, используется для обработки поверхности параллельно краю деревянной заготовки. Благодаря ему появляется возможность перемещать инструмент на равном удалении от кромки. Для фиксации упора используется пара жестких металлических штанг и винты. От того, насколько крепко установлена конструкция зависит качество получаемого результата. Материалом для изготовления упора служит штампованный и литой металл. Съемная пластиковая накладка предотвращает контакт этого элемента с заготовкой.

Направляющая шина – еще один вспомогательный элемент для фрезеровки по прямой линии. В отличие от параллельного упора этот элемент позволяет выполнять резьбу под любым углом по отношению к кромке, а также на любом удалении от нее. Шина имеет вид профилированной линейки, которая фиксируется на обрабатываемом изделии с помощью струбцин. К инструменту крепится специальный башмак. Он направляет фрезер, перемещаясь по пазам шины.

Линейку циркуль для фрезера мастера используют для того, чтобы выполнить резьбу по радиальной линии. Она незаменима в тех случаях, когда требуется изготовить круглую столешницу. С одной стороны линейка-циркуль фиксируется в подошве инструмента с помощью винтов, с другой – крепится штифтом через отверстие, сформированное в заготовке. Оно должно находиться в центре окружности.

Полезный совет! Чтобы сохранить в чистоте область реза в процессе работы желательно использовать пылесос, который подсоединяется к фрезеру с помощью патрубка.

Выбор ручного фрезера по дереву: отзывы потребителей

Перед тем как отправиться за покупкой фрезера в магазин, не помешает ознакомиться с мнением потребителей о тех или иных производителях, а также конкретных моделях. Мнение покупателей, испробовавших инструмент в работе, позволит отсеять приборы, имеющие недостатки, которые возможно выявить только в процессе эксплуатации.

Отзывы потребителей можно найти на форумах или на сайтах интернет-магазинов:

«Не так давно обзавелся фрезером Aeg MF 1400 КЕ 411850. Для домашней мастерской такой инструмент в самый раз. Прибор работает очень тихо. Даже при интенсивных нагрузках он не громче пылесоса. За один проход с легкостью делаю кромочные работы. Для большей эффективности пришлось купить стол для ручного фрезера. Причем установку инструмента выполнил собственноручно, что меня очень порадовало. Глубина реза настраивается очень легко.

Пока не пришлось работать с филенками, но думаю, инструмент с этим справится. Благодаря видео-урокам ручной фрезер по дереву уже использую на полную катушку. Поэтому я нахожу эту модель подходящим вариантом для новичков».

Игорь Ивашин, г. Санкт-Петербург

«Хотел купить небольшой инструмент для выполнения мелких работ. Мой выбор пал ручной фрезер по дереву Интерскол, цена агрегата ФМ-40/1000Э более чем приемлема – всего 4100 руб. Имея небольшой вес, конструкция развивает достаточную мощность. Сразу не заметил небольшой люфт, но с учетом стоимости не могу назвать это существенным недостатком. Когда опробовал фрезер дома, инструмент хорошо себя показал. Посмотрим, что будет со временем».

Сергей Лейбович, г. Москва

«Несколько лет назад задумался о создании мастерской в гараже. Помимо прочего приобрел фрезер. Покупка инструмента обошлась мне почти в 20000 руб. Но, несмотря на высокую стоимость, свою цену ручной фрезер по дереву Макита 3612 C полностью отбил. Это самый надежный и не убиваемый инструмент, который когда-либо попадал мне в руки. Единственное, чего не хватает в этой модели это возможность точно настраивать высоту. В остальном инструмент хорош».

Евгений Новокшанов, г. Екатеринбург

Выбор лучшего ручного фрезера по дереву: цена популярных моделей

Для потребителей, задающихся вопросом, какой ручной фрезер по дереву лучше, цены имеют не последнее значение, поскольку размер личного бюджета может служить сдерживающим фактором для большинства покупателей.

Модель прибора	Уровень мощности, Вт	Положение в рейтинге	Цена, руб.
Bosch GMF 1600 CE	1600	1	33600
Makita RP1800F	1800	2	19420
Hitachi M12V2	2000	3	17500
Skil 1840 LA	1300	4	5950
Bosch GKF 600 Professional	600	5	10900
Makita 3709	530	6	5250
Hammer FRZ710 PREMIUM	700	7	7500
DeWALT DWE 6005	600	8	12620
Makita PJ7000	710	9	15000
Bosch GFF 22 Professional	670	10	36500

Полезный совет! Чтобы повысить комфорт эксплуатации инструмента желательно купить фрезерный стол для ручного фрезера или изготовить его самостоятельно. Он позволит легко и быстро работать прибором, не отвлекаясь на удерживание обрабатываемой заготовки.

Как изготовить фрезерный стол для ручного фрезера своими руками

Любой мастер может самостоятельно изготовить стол для ручного фрезера, видео материалов и готовых чертежей в сети достаточно для того, чтобы с этой задачей справился даже новичок.

Для работы потребуется:

• деревянные бруски с квадратным сечением (4 шт.);
• фанера и ДСП;
• крепежные элементы (петли, болты, гайки и т.п.);
• домкрат;
• профиль металлический;
• стальная пластина толщиной 6 мм;
• направляющие из алюминия;
• подвижная каретка-упор, которая будет служить направляющей;
• фрезер.

Инструкция по изготовлению стола для ручного фрезера своими руками

Для стола обязательно потребуется чертеж с обозначением положения деталей и их размеров. Из брусков и обрезков ДСП соответствующего размера скручиваются опоры, которые будут служить ножками для стола. Чтобы увеличить жесткость конструкции нужно горизонтально установить соединительные панели из фанеры. Справа в боковой части стола следует вырезать отверстие, куда будет выводиться кнопка пуска на фрезере.

Для изготовления столешницы нужно взять ДСП. Эта деталь должна быть подъемной, поэтому нужно установить петли. Также потребуется изготовить дополнительную опорную основу. Основу стола для ручного фрезера лучше выполнить из фанерного листа, толщиной 15 мм. Далее в столешнице нужно вырезать канавку, предназначенную для направляющих подвижного упора. Сюда следует установить металлический профиль. Чтобы заготовку во время работы было удобно перемещать вдоль стола, желательно использовать передвижную каретку-упор. Вместо нее подойдет направляющая от пилы.

Для изготовления продольного упора нужно взять ДСП. Чтобы обеспечить подвижность этого элемента следует вырезать перпендикулярные пазы в верхней части упора, после чего его следует прикрепить к столешнице с помощью фиксаторов. Посредине вырезается небольшой паз. Он будет использоваться для утилизации стружки и других частиц, которые образуются в процессе фрезеровки.

Затем нужно собрать короб из тонкой фанеры с отверстием, предназначенным для подключения пылесоса через шланг. Этот аппарат будет уделять стружку и пыль. Короб закрепляется позади перпендикулярного упора. После этого металлическая пластина толщиной 6 мм прикручивается к столешнице так, чтобы их уровни совпали. Здесь будет устанавливаться фрезер.

Обратите внимание! Закрепляя пластину, нужно тщательно следить, чтобы ее края не выступали над столешницей. В противном случае деревянные заготовки будут за них цепляться.

Инструмент крепится к нижней части пластины за алюминиевую подошву. Для фиксации можно использовать болты, для которых предварительно нужно выполнить отверстия. Такой способ закрепления удобен для замены насадок и позволяет экономить глубину фрезерования. Используя автомобильный домкрат, нужно сконструировать лифт для фрезера. С его помощью можно контролировать высоту. С фрезера нужно снять ручки и на их место прикрутить направляющие из алюминия, которые впоследствии нужно соединить с домкратом.

Как работать ручным фрезером по дереву: видео инструкция и рекомендации

Чтобы узнать, как работать ручным фрезером по дереву, желательно хорошо изучить устройство этого инструмента и назначение каждой детали. Некоторые параметры прибора нуждаются в настройке. Чтобы отрегулировать глубину фрезерования нужно использовать шкалу и ручку. Один шаг соответствует 10 мм. Кроме этого необходимо сразу выставить вращательную скорость фрезы.

Перед тем как работать фрезером по дереву, новичку обязательно нужно привыкнуть к инструменту и освоить его возможности. Желательно начинать с небольших и средних оборотов. Хотя не стоит забывать, что в таком режиме качество обработки существенно снижается. Поэтому первые пробы нужно выполнять на незаметных участках, где погрешности можно замаскировать.

На начальных этапах мало узнать, как работать ручным фрезером. Мастер-новичок обязательно должен придерживаться требований безопасности. Нужно четко знать, где находится кнопка пуска и выключения инструмента, а также его блокировки. Эти элементы очень важны, поскольку от них зависит безопасность и качество выполнения работ.

Как настроить вращательную скорость для работы ручным фрезером по дереву

Настройка инструмента зависит от характеристик материала, который подлежит обработке. Фрезер отлично справляется с нарезкой композитов, фанеры и древесины. С учетом особенностей материала подбирается вращательная скорость прибора. Чаще всего техническая документация, которая прилагается к инструменту, уже содержит необходимую информацию.

Параметры для настройки скорости:

Диаметр фрезы, мм	Обрабатываемый материал	Ступени скорости, мм
4-10	Древесина твердых пород (дуб, бук)	5-7
12-20		3-4
22-40		1-2
4-10	Древесина мягких пород (сосна, ель)	5-7
12-20		3-6
22-40		1-3
4-10	Гипсокартон	3-7
12-20		2-4
22-40		1-3
4-15	Пластик	2-3
16-40		1-2

Полезный совет! В сети есть много информации по работе фрезером по дереву, видео материалы можно использовать в качестве наглядного пособия при отсутствии опыта в настройке и эксплуатации инструмента.

Как зафиксировать насадку перед работой фрезером: видео и рекомендации

Работа с фрезером начинается с установки и закрепления режущей насадки. При этом очень важно соблюдать требования безопасности. Все действия выполняются только при вытянутой из сети вилке шнура.

Обычно инструмент имеет метки, которые помогают установить фрезу. Если же они отсутствуют, элемент устанавливается на глубину не меньше собственной длины. К каждой модели фрезера прилагается техническая документация, где расписан механизм правильной установки режущих насадок. Не существует общих правил для инструмента, поскольку каждая модификация обладает собственными конструкционными особенностями.

Одни модели имеют довольно простое строение, другие – более продвинутое. В продаже встречаются модификации, укомплектованные кнопкой, которая блокирует вращательное движение вала. Наличие этой детали значительно упрощает процесс установки фрезы.

В дорогих моделях инструмента имеются специальные трещинки. Поэтому не существует единой инструкции. Чтобы установить фрезу на конкретную модель, можно воспользоваться технической документацией, предусмотренной производителем, или просмотреть видео работы ручным фрезером по дереву в интернете.

Как выполняется работа ручным фрезером: видео и советы по использованию инструмента

Использование фрезера будет совершенно безопасным, а результат работы качественным при условии, что соблюдены все требования безопасности:

• инструмент обязательно должен быть острым, иначе снизиться качество обработки и будет греться двигатель;
• перед началом работы материал заготовки необходимо хорошо закрепить;

• не стоит пытаться выполнить задачу за один проход, в результате этого сильно возрастают нагрузки как на фрезу, так и на инструмент в целом;
• замена фрезы производится только на обесточенном приборе, недостаточно просто отключить устройство с помощью кнопки, нужно вытащить вилку его шнура из розетки.

Соблюдение этих требований обеспечит безопасность во время работы. Очень важно почувствовать инструмент в руках и привыкнуть к нему. Если работа фрезера сопровождается сильными вибрациями, нужно остановиться и выяснить причину этого явления. Иногда достаточно отрегулировать вращательную скорость, а в некоторых случаях может потребоваться замена затупившейся насадки. Начинающий мастер может найти множество видео-обзоров, где опытные умельцы показывают процесс выполнения отдельных деталей и даже полноценных изделий.

Резьба по дереву с помощью ручного фрезера: видео-обзор процесса

Приспособление - параллельный упор

Данное устройство, как правило, уже продается вместе с фрезером. Следовательно, отсутствует необходимость в его самостоятельной разработке и создании. Для надежного упора обрабатываемого материала используют именно этот элемент. С ним движение фрезы становится прямолинейным относительно базовой поверхности, в качестве которой может выступать направляющая стола, рейки или прямая кромки детали .

Такое приспособление дает возможность быстро осуществить фрезерование разнообразных пазов и обработку кромок, крепко удерживая материал.

Направляющая шина

Если понадобится выполнить прямой рез фрезером, тогда без этого устройства не обойтись. Для его изготовления потребуется любая ровная доска, например, можно использовать кусок ЛДСП .

Сначала нужно узнать расстояние от края фрезерной базы до центра вращения, причем оно всегда одинаково. Для этого надо прикрутить к ненужной части материала направляющую и произвести пробный рез. Потом следует измерить промежуток от края реза до шины, к которому прибавляется радиус фрезы. В результате удастся получить требуемую величину. К примеру, она составляет 59 мм, а диаметр пазовой фрезы - 14 мм, то есть, радиус ее равен 7 мм .

Затем следует прочертить линию под рез, от которой отступаем расстояние 52 мм (59-7), и проводим еще одну. По ней фиксируем направляющую и осуществляем рез.

Фрезерование окружностей

Для подобных целей используют циркули. С их помощью фрезер может двигаться по окружности. Самым простым из них является приспособление, состоящее из штанги, один конец которой оснащен винтом со штифтом, а другой - скреплен с основанием инструмента. Конечно, лучше все же пользоваться циркулем, оборудованным двумя штангами.

Вообще, для фрезера есть много приспособлений фирменных и даже самодельных для вырезания окружностей, которые отличаются друг от друга удобством пользования и габаритами. Довольно часто циркули обладают механизмом, изменяющим радиус окружности . Как правило, он представляет собой винт со штифтом на конце, передвигающегося по пазу фрезера.

Когда необходимо выполнить фрезерование маленькой окружности, штифт должен располагаться под основанием инструмента. В этих случаях еще применяют другие приспособления, фиксируемые книзу базы прибора.

Но для вырезания окружностей необязательно покупать фрезерный циркуль. Вместо него, можно использовать параллельный упор. Для этого приспособление крепится в паз на подошве. В него вкручивается шуруп, который рекомендуется оснастить втулкой, чтобы его диаметр соответствовал размеру отверстия. Вот и все циркуль сделан. Радиус можно регулировать упором.

Приспособления для тиражирования и копирования

Для создания серии идентичных изделий используют:

• Угловой рычаг;
• Копировальные щупы.

На угловом рычаге имеется шкала, цена деления которой - 1/10 мм . Она позволяет центровать под фрезой упорное кольцо, что помогает точно воспроизвести форму детали на заготовке во время копирования. Его часто укомплектовывают защитой от стружки и опорной платой для наилучшей обработки кромок.

Использование копировальных шаблонов и колец

Копировальные кольца - круглая пластина с выступающим бортиком, скользящим по базовой поверхности вдоль шаблона. Такое приспособление обеспечивает точный путь движения фрезы. В основном этот элемент устанавливают к подошве верстака. При этом существует несколько методов его крепления:

• Монтаж специальных усиков в отверстия на подошве;
• Вкручивание кольца в углубление с резьбой.

Применение шаблона тоже позволяет добиться более эффективного и точного выполнения работ. Его прикрепляют прямо на заготовку двусторонним скотчем, а потом обе части приспособления прижимают к станку струбцинами. Причем опытные фрезеровщики советуют проверять, насколько крепко прижато кольцо к краю шаблона.

Вдобавок с таким приспособлением можно обрабатывать не всю кромку, а только лишь углы. Следовательно, процедура обработки материала по шаблону - прекрасный вариант вырезания пазов для изделия.

Пылеудаляющие приспособления

Профессиональные мастера, чтобы обеспечить пылеудаление, специально покупают технический пылесос, подсоединяющийся через адаптер шлангом к фрезеру. Причем управлять инструментом он не мешает, да и разметка и место обработки изделия всегда открыты для визуального осмотра.

Без отсасывающей установки работать очень тяжело. Но не все решаются на подобную покупку, так как она слишком обременительна по деньгам, к тому же не всегда оправдана. Правда, есть и другое решение, можно избавиться от пыли бытовым пылесосом.

Между фрезерной машиной и пылесосом устанавливают герметично закрывающийся бак . Он и будет улавливать основную массу пыли. Оборудуют его дополнительным шлангом, а внутрь вставляют тканевую сетку. Причем эти конструкции можно приобрести готовыми или сделать своими руками. Кстати, самодельный прибор поможет собирать бытовому пылесосу даже крупный строительный мусор и древесную пыль.

Устройство для фрезерования пазов

Такое приспособление применяется для обработки продольных канавок на столбах, балясинах и других телах вращения. Принцип его работы следующий. В корпус устанавливается балясина и фиксируется. С помощью стопорного винта и диска заготовку крепят в строго определенном положении.

После чего в движении приводится каретка, и выполняется фрезерование паза по длине изделия . Потом осуществляется расстопорение детали, ее поворот на необходимый угол, стопорение и создание следующего паза.

Инструкция резьбы по дереву фрезером

Начинающим мастерам работа ручным инструментом может показаться сложной, поскольку процесс управления им представляется трудно. Вот почему, прежде чем приступить к фрезерованию, нужно ознакомиться с принципом его работы.

Сборка фрезера

Первым делом надо проверить место крепления фрезы в станке, как правило, для этого применяется цанговый патрон. Для начала следует выбрать нужную фрезу, соответствующую по размеру патрону. Если потребуется, то можно его заменить.

Но когда необходима глубокая обработка, используется вариант с удлиненным хвостовиком, который вставляется в отверстие патрона и закрепляется ключом . Делать это надо аккуратно не прикладывая силы, иначе пережмете, что не является нормой для правильной работы фрезера. Хотя стоит постараться дотянуть до хорошего упора, чтобы не шаталась фреза. Останется только зажать фиксатор шпинделя и можно переходить к работе.

После этого включается фрезер, надо привыкнуть к звуку и почувствовать старт. Нередко именно из-за неожиданности многие начинают делать брак.

Выбор глубины

Помимо всего, понадобится установить ограничитель глубины фрезерования. Сначала станок прикладывается к изделию с краю, при этом фреза не должна соприкасаться с материалом. На нее придется надавить, пока она не достигнет необходимой глубины, после чего положение фиксируется .

Для более точной величины используют поэтапный ограничитель. Узнать его шаг можно в руководстве к фрезеру. В данном случае регулятор поворачивается на нужное количество степеней.

В первую очередь определяется требуемая скорость. Делается это по таблице в инструкции, исходя от диаметра фрезы и обрабатываемого материала.

Если с фрезером никогда ранее не работали, тогда лучше опробовать свои силы на черновом варианте. Вдобавок это поможет установить нужные параметры прямо в режиме обработки .

Еще желательно сравнить результаты после хода инструмента по часовой стрелке и против, на себя и от себя. При фрезеровании изделия вокруг правильным направлением является против часовой стрелки, а на плоской его стороне, наоборот, от себя. Затем уже можно приступать к резьбе основной заготовки.

Фрезер, или ручной фрезерный станок - универсальный инструмент, подходящий для различных видов обработки дерева. С его помощью можно сверлить отверстия, вырезать канавки, пазы и фаски, обрабатывать края и кромки деревянного изделия. Он очень удобен для установки замков в двери, при сборке полов и мебели, и других работ с этим материалом. Резьба по дереву фрезером своими руками может быть освоена быстро, если сразу выбрать для себя вид ручного станка.

Различные виды ручных фрезерных станков

Существует несколько типов в зависимости от выполняемых работ. Так, выделяют:

• Вертикальный фрезер служит как для проделывания сквозных отверстий, так и для вырезания глухих пазов в породе
• Окантовочный пригодится для обработки кромок дерева. Имеет небольшую мощность, большое преимущество состоит в малом весе
• Комбинированный служит обеим вышеперечисленным целям, имеет две базы для них.

Художественная резьба с использованием ручного фрезера

Популярное ныне искусство, резьба по дереву, может также выполняться с использованием этого инструмента. Существует множество фрез, то есть рабочих головок, для различных целей. Продвинутые мастера даже изготавливают фрезы или детали самостоятельно. Главная задача при работе с ручным фрезером - научиться правильно им работать. При освоении этого инструмента можно выполнить любой вид художественной резьбы.

Для того, чтобы научиться резьбе по дереву фрезером своими руками, можно записаться на тематические курсы. Однако не у каждого найдется время и желание на то, чтобы посещать их. Для таких людей есть множество видео-уроков, при просмотре которых появится представление об этом мастерстве.

Даже раньше, чем смотреть видео, для начинающих важно внимательно прочесть инструкцию по применению своего электрического помощника. Там можно найти очень много дельных советов о том, как собрать инструмент, настроить глубину выреза, для чего нужна каждая фреза, прочитать о комплектности своей модели фрезера, а также узнать, какие насадки можно купить дополнительно для достижения именно своих целей. Не забудьте посмотреть раздел техники безопасности и технических характеристик прибора.

После этого можно приступить к первым маленьким шагам развития мастерства резьбы фрезой по дереву. Эти тренировочные действия описаны ниже.

Сквозная или прорезная резьба по дереву

Чтобы иметь общее представление о процессе обучения, достаточно сказать, что большинство мастеров начинает с вырезания простых узоров по шаблону. Для этого нужно взять кусок дерева и нанести на него эскиз. Большой выбор есть в интернете и в художественных книгах, кроме того, глядя на фото готовых работ с абстрактными орнаментами, несложно скопировать эти рисунки карандашом.

После того, как эскиз нанесен на бревно, следует настроить фрезер так, чтобы он делал сквозные прорези. Начинать работу с внешних частей, а когда форма будет готова, необходимо прорезать отверстия, придать узору ажурность. Если вырезаете наличники или другие элементы фасада дома, то нужно взять полотно из твердых сортов дерева. Хорошо подойдут хвойные породы, а также дуб. Для более мелких, интерьерных изделий лучше взять более мягкую липу или березу.

Фигурная резьба по дереву ручным фрезером - следующий шаг в освоении декоративного искусства

После освоения техники сквозной резьбы можно приступать к более сложным элементам. Например, отрегулировав глубину выреза, добавить на готовые наличники узор, используя V-образные или другие фрезы. Красиво смотрятся не просто плоские фигуры, а дополненные выемчатой резьбой или выполненной в других техниках. Фаски на ровных или округлых поверхностях больших диаметров будут смотреться очень кстати.

Различные виды фасок.

После тренировки в этих техниках можно приниматься за более сложные. С помощью настроенного фрезера не составит труда выполнить свое первое изделие в плоскорельефной технике. Такие рисунки смотрятся удивительно красиво на настенных панно, шкатулках, а кроме того, фотографии мебели с резными элементами заставляют приглядываться и рассматривать весь узор.

Последний шаг - оттачиваем мастерство владения фрезером и резьбы по дереву

Для достижения мастерства в абсолютно любом деле важна постоянная практика. Даже если с первого раза изделия получатся немного топорными или вовсе ничего не выйдет, не стоит опускать руки. Ведь с каждым разом вырез будет получаться ровнее, отделка тоньше, а изделия красивее.

Резьба по дереву фрезером - фото для вдохновения.

Видео-уроки и ролики по теме статьи

Ручная резьба по дереву

Время погони за дешевыми синтетическими аналогами постепенно уходит в прошлое и человек все больше тянется к красивым вещам, созданным с душой и из натуральных материалов. Резные изделия ручной работы – отличный способ сделать интерьер неповторимым, а дом уютным. Придать благородство и оригинальность помещению можно с помощью резной мебели из дерева и разнообразных предметов декора, изготовленных на заказ.

Элементы ручной резьбы по дереву

Ручной способ резьбы по дереву

Ручная резьба – древнейший способ художественной обработки дерева. Техника ручной резьбы позволяет неограниченно играть с формами и воплощать самые смелые фантазии. Даже вещи, созданные по одному эскизу, никогда не будут одинаковыми, ведь они несут в себе живую энергетику и частичку души мастера. Художественная резьба требует немалого терпения и времени, поэтому изделия, созданные опытными мастерами на заказ, ценятся очень высоко.
Изделия ручной работы выполняется разнообразными специализированными инструментами для резьбы. При этом каждый мастер имеет свои предпочтения, а некоторые резцы даже изготавливаются на заказ.
К основным инструментам для работы с древесиной относят:

1. Резаки (резцы). Размеры резаков различаются, но режущее полотно у них непременно составляет 35 градусов.

Набор резаков для ручной резьбы по дереву

Это наверно самый востребованный резец для ручной работы. У каждого мастера есть свой любимый резец, которым выполняется даже самая ювелирная ручная работа.

Косяки. Режущая кромка лезвия этого ножа составляет 60 градусов. В основном косяки применяются в плоскорельефной резьбе, для оформления контуров и прорезки непрерывных линий.

Стамески полукруглые. Незаменимы для скульптурной резьбы и плоскорельефной резьбы. У полукруглой стамески может быть разная ширина и загиб. Стамеска с большой высотой называется крутой, с меньшей высотой – средней, а с небольшой высотой – отлогой. Стамеска с самым большим радиусом загиба называется царазиком.

Стамески прямые (плоские). Их главная работа – выборка фона и выравнивание поверхностей до гладкости. Имеют разную ширину режущей кромки.

Клепики. Предназначены для работы с древесиной на труднодоступных участках.
У клепиков есть три формы заточки: меч, листик и ноготок.

Гейсмусы. Нередко их называют угловыми стамесками. Оптимальный угол загиба режущей части – 45 градусов.

Штихеля. Применяются в самых разных техниках резьбы по дереву и имеют несколько разновидностей. Главное отличие загиб режущей части в 15 градусов.

Клюкарзы. Разновидность инструментов с двумя загибами по 120 градусов. При резьбе это позволяет не касаться рукояткой рабочего участка.

Ложечники. Используются для выборки большого количества дерева из углублений. Незаменимый инструмент при вырезании деревянной посуды. Используются по назначению и в других техниках резьбы. Оптимальная форма ложечного ножа – наточенное стальное кольцо с приваренным стальным прутом.

Бывают моменты, когда перед резчиком встает задача, которую можно решить только с помощью специальной техники.

Например, работа с особо твердыми экзотическими породами древесины – кебрачо, альгорро, бакаут, которые не берут обычные стамески. Полезным инструментов в таких случаях является бормашина. С ее помощью производится как грубая, так и финишная шлифовка изделия.

Виды резьбы по дереву

Резьба по дереву группируется в следующие виды:

Является разновидностью орнаментной резьбы по дереву и считается относительно простой. Прямые, извилистые и ломаные линии формируют рисунок и узоры на плоской деревянной поверхности.

Пример контурной резьбы по дереву

Работа производится специальным ножом-косяком, отлогой стамеской, клюкарзой-уголком и полукруглой клюкарзой. Главная сложность контурной техники – точность, нельзя допускать зарезов и ошибок при выведении контуров. Поэтому заготовку следует твердо закрепить на верстаке. В этом случае работа двумя руками будет более уверенной и точной.

В такой декоративной обработке выполняются различные панно, мебель, посуда и декоративные предметы интерьера. Ручная резьба данного вида декоративна благодаря линиям различной глубины и ширины, а также способу выборки фона вокруг рисунка. Контурная резьба хорошо сочетается с другими техниками.

Геометрическая

Самый простой, доступный и при этом очень эффектный вид резьбы. Представляет собой создание клинообразных углублений, прорезанных под различными углами и на разную глубину.

Различные варианты геометрической резьбы по дереву

Различают следующие подвиды геометрической техники:

1. Двух-, трех- и четырехгранная – узор формируется из выемок с несколькими гранями. Чаще всего рисунок создается из трехгранных выемок.
2. Скобчатая – работа осуществляется полукруглыми стамесками разного диаметра. Из этих скобок и создаются самые разнообразные орнаменты.

Плоскорельефная

При выполнении данной резьбы рисунок располагается в одной плоскости, а окружающий фон углубляется и выбирается, чтобы рельеф проступил более отчетливо. Плоскорельефная резьба очень разнообразна и работа с ней требует множества специализированных инструментов: ножей, стамесок, скребков.

В плоскорельефной технике различают следующие подвиды:

• с подобранным фоном;
• с подушечным фоном;
• с заоваленным контуром.

Изделия, выполненные в плоскорельефной технике, очень популярны и чаще всего изготавливаются на заказ.

Изделия выполненные плоскорельефной резьбой

Такая кропотливая ручная работа требует от мастера богатой фантазии, терпения и большого опыта.

Один из самых выразительных и красивых видов резьбы. Изделия, выполненные в рельефной технике очень популярны для декорирования интерьера, мебели, стен.

Есть два вида рельефной отделки древесины:

1. Барельефная. Рисунок возвышается над основным фоном не более чем на половину своего объема.
2. Горельефная. Изображение возвышается больше чем на половину своего объема.

Скульптурная

Одна из самых древних и сложных техник обработки древесины. Образует отдельно выступающий рельеф, скульптуру или целую объемную композицию. Скульптурная резьба требует от резчика большого опыта, мастерства и специального инвентаря.

Скульптурная резьба рассматривается со всех ракурсов, поэтому должна быть тщательно продумана и изготовлена.


Работа производится различными по ширине стамесками и особым инструментом – богородским ножом.

Главное отличие домовой резьбы – габаритность, а ее назначение – украшение экстерьера дома с помощью разнообразных фигур и орнаментов. Заготовки обрабатываются самыми доступными инструментами: лобзиком, топором, пилой, стамесками. Для домовой резьбы используются практически все виды техник, но самыми распространенными являются накладная и прорезная резьбы:

1. Прорезная (ажурная) резьба. Отличается полностью удаленным фоном рисунка.
2. Накладная резьба. Прорезной заготовкой украшается глухая поверхность, благодаря чему возникает иллюзия глухой резьбы.

Использование ручного фрезера для резьбы

Существенно можно облегчить процесс резьбы по дереву ручным фрезером. Этот специальный электрический станок позволяет намного быстрее выполнять практически все виды художественной резьбы. Исключение составляет только скульптурная и выемчатая резьба.
Ручной фрезер для резьбы по дереву – специализированный инструмент для обработки древесины. Главные детали инструмента – это фрезы, головки с режущими деталями разных форм, каждая из которых имеет свое назначение:

• профилирование кромок деревянных деталей;
• фрезеровка декоративных и технологических пазов различной конфигурации;
• изготовление необычных деталей;
• создание ручным фрезером художественных резных изделий.

Так выглядит ручной фрезер для резьбы по дереву

Ручным фрезером с большой эффективностью можно изготавливать эксклюзивную резную мебель на заказ. Художественная резьба ручным фрезером чаще всего производится галтельными и V-образными фрезами, которые позволяют делать гравировку нужной длины. Дисковые типы фрез предназначены для пропиливания прямоугольных пазов.

Профилированные фрезы позволяют изготовить фигурную кромку на торцах дерева, а срезать кромку под углом поможет конусная фреза.

Резьба по дереву может производиться ручным фрезером одновременно с проработкой деталей ножами и стамесками. Конечно же, ручная работа продолжает пользоваться не меньшим спросом, но некоторые особо трудоемкие моменты можно решить, воспользовавшись ручным фрезером. На качестве работы это не скажется, а результат будет достигнут более быстрым и дешевым способом.


Резные изделия ручной работы из дерева имеют высокую, но вполне оправданную стоимость — они красивы, изысканы и долговечны. Цена на них формируется в зависимости от сложности работы и породы дерева. Стоимость резьбы по дереву на заказ рассчитывается за 1 дм. кв. и составляет в среднем от 500 до 5000 руб.

Резьба по дереву: рисунки работ лобзиком и фрезером и описание техники создания картин этими инструментами

Красиво, когда интерьер домов украшают картинами, выполненными на дереве. Вырезанные картины, изображающие различные истории, впечатляют своим видом. Вы и сами можете попробовать поработать с деревом, используя специальные инструменты. Ознакомьтесь, как выполняется резьба по дереву, рисунки работ лобзиком и фрезером будут представлены в этой статье.

Мастер в своей работе использует не только инструменты и сырьё. Ему нужны примеры, чтоб выполнялась резьба по дереву: фотографии, рисунки и эскизы. По ним мастер, как художник, создает свои композиции.

Мастер работает с различными инструментами: лобзиком, фрезером, бормашиной и др. Рассмотрим, как по рисункам выполняются работы.

Как вырезать из дерева изделия по эскизам

Для начала приготовьте рабочее место, чтобы вам ничего не мешало, а все необходимое было под рукой. Позаботьтесь о хорошем освещении и удобной высоте поверхности для работы:

1) Выберите материал, с которым будете работать. Хорошо для работы лобзиком подойдёт ольха. Поверхность рабочей заготовки должна быть ровной и без сучков.

2) Вы можете придумать сами рисунок, который будете воплощать на дереве. Можно воспользоваться предложенными эскизами:

3) Желаемый узор перенесите на дерево. Это можно выполнить, используя кальку. Положите её на заготовку, сверху — листок с эскизом, и обведите карандашом все линии. Чтобы рисунок на заготовке не размазался и не испортил всю работу, пройдитесь по линиям лаком.

4) Приготовьте к работе лобзик. Умеренно натяните полотно инструмента. При слабой или слишком тугой натяжке полотно может поломаться.

5) Держа инструмент перпендикулярно изделию, начинайте выпиливать узор по контуру. Если эскиз предполагает узкие отверстия, выполнить их вам поможет шило. Нужно проколоть отверстие и самой пилкой выпилить необходимую часть.

6) После завершения выпиливания отшлифуйте заготовку, покройте лаком или покрасьте.

Художественное фрезерование

Фрезерование деревянных поверхностей в целях выполнения декорированных элементов выполняется V-образными и гальтельными фрезами. Мастер должен хорошо работать инструментом, быть ознакомленным с его техническими особенностями.

Фрезером можно выполнять как контурную, так и сквозную резьбу. При работе с этим инструментом необходимо следить за выполнением симметрии работы. Для этого на перенесенном эскизе разделите детали на небольшие отрезки. Эти отрезки нужно выполнять последовательно и симметрично.

Как выполняется прорезная резьба

Работа, при которой полностью вырезается фон на деревянной заготовке - это сквозная резьба. Такие изделия выполняются для декорирования фасадов домов, окон. Также они используются как элементы для мебели либо просто как декор.

Вы можете сделать сквозную резьбу ножом и стамеской, но на это уйдёт довольно много времени. Чтобы процесс работы с деревом был менее трудоёмким, используйте лобзик или ручной фрезер.

Чтобы вы могли точно выполнить рисунок, перенесите его с помощью копировальной бумаги на заготовку. Затем можете постепенно вырезать ненужные детали. Чтобы изделия казались более аккуратными, закруглите края.

При выполнении деревянных изделий с ажурной резьбой выбирайте узор в соответствии с его предназначением. Ведь узор, предназначенный для украшения фасада дома и выполненный мелкими завитками, будет невзрачен. А шкатулка с различными мелкими деталями будет выглядеть эффектно. Также перила лестниц будут хорошо смотреться, если вы сделаете их крупными деталями. При их изготовлении лучше использовать фрезерный станок.

Видео по теме статьи

Самостоятельная фрезеровка дерева и древесины

Обработка пиломатериалов, врезка петель, изготовление технологических отверстий и выемок, резьба по дереву — все это может такое устройство как фрезер. Причем это могут не только профессиональное оборудование, но и относительно недорогие ручные экземпляры. Но работа ручным фрезером по дереву требует знания некоторых приемов и правил. Обо всем этом — в статье.

Что такое фрезер и для чего он нужен

Фрезер — это устройство для обработки дерева или металла. Они обрабатывают плоские и фасонные поверхности, формирует также технологические выемки — паз, гребень, выемки под установку петель и т.п. По способу установки есть стационарные станки (есть разных типов для выполнения разных операций), а есть ручные фрезеры. Ручные электрофрезеры — универсальный инструмент, который позволяет проводить любые операции. Для смены операции всего лишь надо поменять насадку — фрезу и/или ее расположение на детали.

Станки используются в основном при массовом производстве. В них фреза установлена неподвижно, а движется заготовка — по определенной траектории. При работе ручным фрезером ситуация противоположная — закрепляют неподвижно заготовку, двигают фрезер. При обработке больших объемов одинаковых деталей удобнее закрепить ручной фрезер на горизонтальной поверхности, сделав нечто похожее на фрезеровальный станок.

Самодельный фрезеровальный станок — горизонтальная плоскость с отверстием посредине, к которой снизу крепится ручной фрезер

Есть много различных видов фрезеровальных станков, но для домашнего мастера или для полупрофессионального использования больше подходят универсальные. В них устанавливаются различные фрезы и специальные приспособления, что позволяет выполнять любые операции. Просто для их выполнения требуется больше времени и сноровки, чем на специализированном станке.

Что можно сделать при помощи ручного фрезера:

• пазы и выемки любой формы (фигурные, прямоугольные, сложных форм);
• отверстия сквозные и слепые;
• обработать кромки и торцы (можно сделать прямыми, можно фигурными);
• вырезать сложные детали;
• наносить надписи, узоры, рисунки на поверхность;
• копировать детали.

Копировать детали — одна из возможностей электрофрезера

Подобные операции используются в столярном деле, при производстве и сборке мебели. Даже врезать замок или петли на двери — это тоже может ручной фрезер. Причем сделает это намного быстрее и элегантнее, чем аналогичные операции, но выполненные при помощи ручного инструмента.

Подготовка к работе и уход

Чтобы разобраться с принципами работы с ручным фрезером, желательно иметь хотя бы общее представление о его строении и о назначении частей.

Строение и назначение основных узлов

Состоит ручной электрофрезер из корпуса, в котором спрятан мотор. Из корпуса выступает держатель, куда вставляются цанги. Цанги — это небольшие переходники, которые позволяют использовать фрезы с хвостовиками разного диаметра. В цангу вставляется уже фреза и затягивается прижимных болтом (на некоторых моделях фиксируется кнопкой).

Основные узлы ручного фрезера и их назначение

Еще одна важная деталь ручного фрезера — платформа, которая соединяется с корпусом при помощи двух штанг. Платформа обычно сделана из металла. На нижней стороны платформы имеется плита скольжения. Она выполнена из гладкого материала, который обеспечивает плавность хода инструмента при его перемещении по детали.

Настройка параметров работы фрезера происходит при помощи:

• Ручки и шакалы настройки глубины фрезерования. Шаг настройки — 1/10 мм.
• Регулировка числа оборотов. Изменяет скорость вращения фрезы. Для начала стоит попробовать работать на малых или средних оборотах — так проще на первых порах вести инструмент.

Также обязательно на корпусе есть кнопка включения/выключения, может быть еще кнопка блокировки. Вот, вкратце все узлы. Кроме этого есть еще довольно удобный в работе параллельный упор. Он может быть простым или с возможностью подстройки — можно немного сдвинуть режущую часть вправо или влево.

С завода оборудование идет в смазке, так что в принципе, никаких дополнительных операций не требуется. Но поддерживать оборудование в чистоте необходимо — надо почаще счищать пыль, менять при необходимости смазку. Смазка нужна для подвижных частей — направляющих. Можно использовать жидкие аэрозольные смазки (предпочтительнее), но можно и обычные консистентные типа «Литол». Но, при использовании густых смазок, придется их периодически удалять, так как налипает стружка и пыль, работать становится сложно. При использовании легких аэрозольных составов налипания практически нет.

Для того чтобы подошва легко скользила, можно смазывать ее силиконовой смазкой. Особенно это пригодится при работе с шаблонами. Тогда инструмент буквально скользит, идет плавно и без рывков.

Скорость вращения

Работа ручным фрезером по дереву, композиту, фанере и т.д. начинается с выставления основных параметров. Сначала выставить надо скорость вращения. Она подбирается в зависимости от выбранной фрезы и жесткости материала и характеристик фрезера, так что точные рекомендации надо искать в инструкции по эксплуатации.

Примерная скорость обработки при использовании разных фрез

Закрепление фрезы

Далее устанавливается фреза. На большинстве фирменных фрез есть метки, по которым можно ориентироваться. Если же их нет, то минимально надо зажимать не менее 3/4 длины хвостовика (цилиндрической части). Вставляете фрезу на требуемую глубину (если надо, предварительно установив цангу — патрон-переходник для разных диаметров фрез), закрепляете вал, рожковым ключом затягиваете до упора (но не перетяните).

Работа ручным фрезером по дереву и другим материалам начинается с установки фрезы

Если модель простая, нужны два ключа. В них не предусмотрен механизм блокировки вала, вторым ключом надо будет его держать. В аппаратах среднего класса есть кнопка блокировки. Зажав ее, рожковым ключом затягиваете фрезу. В дорогих моделях кроме блокировки, есть трещотка, по которой можно ориентироваться.

Установка глубины фрезерования

Каждая модель ручного фрезера имеет определенный вылет — это максимальная глубина, на которую этот агрегат способен обработать материал. Глубина фрезерования далеко не всегда требуется максимальная, тогда требуется ее подстройка. Даже если фрезеровать надо на большую глубину, чтобы не нагружать слишком фрезу и агрегат, можно разбить ее на на несколько уровней. Для этого существует револьверный упор. Это небольшой диск под штангой с некоторым количеством упоров разной высоты — ножек. Количество ножек — от трех до семи, причем больше — не значит лучше. Намного удобнее, если есть возможность подстройки высоты каждой ножки. Вот это показывает классность оборудования. Для закрепления револьверного упора в нужном положении есть фиксатор, выполненный обычно в виде флажка.

Выставление глубины фрезерования на ручном фрезере происходит в несколько этапов:

• Инструмент ставят на ровную поверхность, освобождают зажимы, рукой нажимают чтобы фреза уперлась в поверхность.
• Освобождают револьверный упор, открутив его фиксатор.

Выбираем ножку револьверного упора

• В зависимости от того, какая глубина фрезерования нужна, выбирают ножку револьверного упора. Диск с ножками поворачивают в нужное положение.
• Винт не фиксируют, а придерживают планку пальцем, перемещают подвижный указатель так, чтобы он совпал с нулем (на фото выше).
• Штангу поднимают до отметки глубины фрезерования, после чего опускают фиксатор револьверного упора (на фото ниже).

Выставляем глубину на шкале

Теперь, при установке на заготовку и нажиме на верхнюю часть, фреза войдет в деталь на выставленное расстояние.

Теперь обрабатываться будет заготовка на нужную глубину

На хороших фрезерах есть колесико точной регулировки глубины фрезеровки. Оно позволяет не сбивая настройки (не требуется повторять всю операцию) откорректировать глубину, пусть и в небольших пределах (на фото выше это зеленое колесико).

Фрезы для ручного фрезера

Фрезы — это режущий инструмент, который обрабатывает и формирует поверхность. Состоят они из цилиндрической части, которая зажимается цангами в держателе агрегата, и режущей части. Цилиндрическая часть может быть разного диаметра. Выбирайте такой, цанга под который есть в вашем аппарате. Форма и расположение ножей режущей части определяет тот вид, который получает древесина после обработки. В некоторых фрезах (для кромок) есть упорный ролик. Он задает расстояние от режущей поверхности до обрабатываемого материала.

Работа ручным фрезером по дереву предполагает наличие некоторого количества фрез. Это — малая часть того, что существует

Делают фрезы из разных металлов и сплавов. Для обработки мягкой древесины — сосны, ели и т.п. — используют обычные насадки (HSS), для жестких пород — дуб, бук и другие — из жестких сплавов (HM).

Каждая фреза имеет определенный ресурс и максимальную скорость, на которой обеспечивается нормальная работа с минимальным биением. Превышать рекомендованную скорость не стоит — это может стать причиной поломки фрезера. Также нет смысла точить фрезу, если она затупилась. Делают это на специальном оборудовании (стоимостью около 1000$), где можно задать требуемый угол заточки. Вручную ничего путного не получится. Так что затупившиеся проще (и дешевле) заменить, так как стоят они относительно немного.

Популярные виды

Есть некоторое количество типов насадок для фрезера, которые используются чаще всего.

• Кромочные. Служат для обработки боковых поверхностей заготовок. С их помощью можно сделать ровные или фигурные края, можно сформировать выемки и шипы для стыковки деталей. Именно этот тип фрез бывает с подшипником на конце — он упирается в деталь, задавая расстояние от края обрабатываемой детали до резца.

Некоторые виды кромочных фрез

Пазовые. Служат для формирования пазов и выемок различных форм. Бывают они:

• спиральные (а) — в основном используются для формирования технических пазов, например, соединение шип/паз;
• галтельные (б, д) — для декорирования поверхности при помощи бороздок разной формы, могут быть округлыми, V-образными или фигурными;
• ласточкин хвост (в, г) — для формирования паза в виде трапеции, это паз используется для открытого и скрытого соединения деталей;
• фасонные (д) — с их помощью украшают поверхность бороздками сложных форм.

Пазовые фрезы — для формирования выемок в любом месте детали

Есть фрезы простые, сформированные из единого куска металла, есть наборные. Наборные имеют хвостовик — основу, некоторый набор различных режущих плоскостей, набор шайб разной толщины. Из этих деталей можно самостоятельно сформировать требуемый рельеф.

Наборная фреза — комплект из нескольких режущих поверхностей и шайб, из которых можно сделать фрезу требуемой формы

Это наиболее популярные виды фрез, но на самом деле их очень много. Кроме разного диаметра хвостовиков, есть различные диаметры режущих поверхностей, их высота, расположение ножей друг относительно друга и т.д. Вообще, для фрезеровки своими руками, требуется обычно около пяти наиболее ходовых фрез. Они обычно присутствуют постоянно, а остальные докупаются под конкретные виды работ.

Принципы работы с ручным фрезером

Элеткрофрезер — довольно опасная штука — вращающиеся с высокой скоростью острые режущие части могут нанести нешуточные ранения, да и летящая из-под инструмента стружка тоже. И хоть на большинстве моделей имеется защитный щиток, Отражающий основной поток стружки, защитные очки не помешают. Так что работа ручным фрезером по дереву требует внимания и концентрации.

Одна из моделей — с подключенным пылесосом для удаления стружки

Общие требования

Работа ручным фрезером по дереву будет более легкой и приятной, изделия получатся нормального качества, если выполнить некоторые условия:

• Фреза должна быть острой. Оценить этот параметр «на глаз» сложно, потому надо ориентироваться на рабочие моменты: если мотор сильно греется и/или обработанная поверхность не гладкая (говорят «грязная»), то фреза тупая. Ее необходимо заменить.
• Обрабатываемая заготовка должна быть прочно и надежно закреплена. Ничего хорошего на прыгающей и дергающейся заготовке вы не получите.

Заготовки должны быть прочно закреплены. Лучше всего использовать струбцины

Небольшая глубина съема за один проход. Чем больше древесины вы снимаете за один проход, тем больше нагрузка на фрезу. Это ведет к снижению скорости вращения, что ее больше увеличивает нагрузку. Далее — по кругу. Потому, если необходима большая глубина обработки, лучше ее разбить на несколько проходов.

При замене фрезы необходимо агрегат обесточить. Причем не переключателем, а вынуть шнур из розетки. Это исключит возможность непроизвольного включения.

Не такие сложные требования, но их выполнение — залог хорошей работы и безопасности. Ну и основное требование — фрезер надо вести ровно, без рывков, толчков. Если ощущается сильное биение — изменяйте частоту вращения. Чаще всего ее надо уменьшить, а вообще стоит ориентироваться на рекомендации производителя (есть на упаковке).

Обработка кромки — работа с шаблоном

Обработку кромки обычной доски проще и быстрее проводить на рейсмусе, но если его нет, ручной фрезер тоже справится, вот только займет это больше времени. Есть два способа: без шаблона и с шаблоном. Если это первый опыт работы с фрезером — лучше использовать шаблон. При обработке кромок досок нужны прямые кромочные фрезы, причем, скорее всего, понадобятся две — с подшипником в начале и в конце режущей части (на фото).

Для обработки кромки — сделать ровную поверхность

В качестве шаблона можно использовать уже обработанную доску или, например, строительное правило. Длина шаблона должна быть немного больше длины заготовки — на 5-6 радиусов фрезы с каждой стороны. Это даст возможность избежать «нырка» фрезы в материал в начале и в конце. Один важный момент: горизонтальная плоскость (перпендикулярная обрабатываемой) должна быть ровной. В всяком случае ее кривизна не должна быть больше, чем зазор между подшипником и режущей частью, иначе фреза будет задевать шаблон, а это очень нехорошо — он становится неидеальным и нанесенные неровности отобразятся на других копиях.

Если ширина детали не более длины режущей кромки

Режущая часть у фрез есть разной длины, но чем больше режущая часть, тем сложнее работать — больше усилий приходится прилагать для удержания агрегата. Потому проще начинать с работы средним резаком. Порядок обработки кромки фрезером (с шаблоном) такой:

• Шаблон устанавливаете так, чтобы он задавал требуемую ровную поверхность — отступив нужное расстояние от края.
• Заготовку с шаблоном надежно крепят к столу или любой другой горизонтальной поверхности.
• Устанавливают фрезу с роликом в средней части. Ее выставляют так, чтобы ролик катился по шаблону, а режущая часть — по детали. Для этого фрезе устанавливают на закрепленную заготовку с шаблоном, ставят отключенный от сети фрезер, корректируют положение насадки, зажимают ее.
• Устанавливают фрезу в рабочее положение — опускают корпус, зажимают.
• Включают ручной фрезер, ведут им по шаблону. Скорость движения определяется глубиной обработки. Вы все почувствуете сами.
• А как вести фрезер? Тянуть или толкать? Зависит от того, с какой стороны вы стоите. Если заготовка слева — толкаете, если справа — тянете. Можно также ориентироваться по вылету стружки — она должна лететь вперед.

На этом, собственно все. После того, как закончили проход, оцениваете результат, снимаете струбцины.

Это, кстати, еще способ снять четверть по краю заготовки или в какой-то ее части. Для снятия четверти выставляете режущую часть так, чтобы обработка была заданной глубины.

Снятая четверть на мебельном фасаде

Сменив фрезу на фигурную (галтельную) и сместив шаблон или используя идущий в комплекте упор, можно нанести на заготовку продольный рисунок (на фото ниже).

Принцип работы с ручным фрезером тот же

В общем, эта техника фрезерования довольно удобная. Для первых шагов в деревообработке — это лучший способ «набить руку», дальше можно будет ровнять кромки даже без направляющих.

Ровная кромка без направляющей требует опыта

Ширина больше длины режущей части

Что делать если толщина заготовки не более длинны режущей части фрезы? В этом случае работа ручным фрезером по дереву продолжается:

• Снимаете шаблон, той же фрезой проходите еще раз. Только в данном случае шаблоном будет уже обработанная часть заготовки — подшипник будет катиться по только что отфрезерованной части. Фрезу переставляете так чтобы можно было обработать как можно больше. Сильно вам сдвинуться не даст вылет держателя, но какую-то часть все-таки обработать получится.
• После этого берете другую насадку — с подшипником на конце, заготовку переворачиваете так чтобы обработанная часть оказалась снизу. Закрепляете на столе струбцинами. Насадку с нижним роликом устанавливаете, чтобы подшипник катился по обработанной части. Таким образом вы полностью копируете уже обработанную часть.

Подшипник катиться по обработанной части, режущая часть ровняет остальное

Вот теперь кромка полностью обработана с одной стороны. Если надо — повторяете со второй стороной. А вообще, чтобы освоить работу ручным фрезером по дереву, потребуется несколько «черновых» заготовок. Выбирайте из тех, что не жалко выбросить — на первых порах косяков будет много, потом постепенно научитесь.

Получение фигурной и криволинейной кромки

Если нужна не ровная, а скругленная или любая другая форма кромки, надо смотреть по состоянию имеющегося края. Если заготовка более-менее ровная, берете необходимую кромочную фрезу, устанавливаете ее и обрабатываете поверхность, как рассказано выше. Если поверхность слишком кривая, ее сначала доводят до нормального состояния, а потом фрезеруют.

Это необходимо, так как ролик подшипника прокатывается по поверхности и если есть огрехи, они будут скопированы. Потому действуйте последовательно — сначала ровняйте, затем — придавайте кривизну.

Если нудна вообще криволинейная поверхность — вырезается шаблон. Рисунок наносится на фанеру толщиной 8-12 мм, сначала его можно выпилить электролобзиком, потому край довести до идеального состояния фрезером.

На фанере вычерчивают требуемый рисунок

В этом случае тоже придется работать фрезером, но пока без шаблона. Когда поверхность будет идеальной, шаблон фиксируют к заготовке и дальше уже описанная выше работа ручным фрезером по дереву. Только один момент: если снимать в некоторых местах понадобится большое количество материала, лучше это сделать лобзиком, например. Иначе фреза быстр затупится.

Видео-уроки по работе c ручным фрезером

При установке дверей необходимо врезать петли, как это сделать при помощи фрезера — в следующем видео (там же есть о том, как сделать паз, например, под установку добора).

Как сделать самодельный фрезеровальный станок из образков ламината (можно фанеры) и как сделать шиповое соединение для ящиков (стола, например) — в следующем видео

Работа ручным фрезером по дереву неплохо показана в следующем видео, но он на английском языке. Даже если вы не знаете английский, не пожалейте времени, посмотрите. Многие операции станут понятнее.

Те, кто любит столярное дело, т. е. работу по дереву, должны обязательно знать, как обращаться с ручным фрезером. С помощью такого устройства можно создать настоящие шедевры, совершенно не прилагая для этого усилий. Однако для этого понадобятся навыки в работе и знания того, из чего состоит этот инструмент, как его собирать и разбирать. При помощи ручного фрезера по дереву можно создать красивую дверь, декоративную мебель или другие оригинальные предметы. Можно даже открыть свой бизнес, изготавливая разнообразные изделия из дерева.

Виды фрезерных работ

Фрезер представляет собой уникальное устройство, совершающее большое количество вращений в секунду, при этом создавая отверстия необходимого диаметра и формы. Выполняемая работа подразделяется на несколько категорий . Отверстия, которые создаются фрезером, практически всегда являются частью разъемной или неразъемной конструкции, украшающих изделие.

Следует более подробно рассмотреть работы, осуществляемые при помощи фрезера.

• Профилирования таких изделий, как карнизы, наличники, плинтуса, штапики и др., осуществляется кромкой. Такие работы подходят для изготовителей мебели. Это замечательное решение для декора изделий из дерева.
• Украшение краев сложных изделий при помощи фрезера помогает создать эксклюзивный товар. Профессионал способен даже сотворить шедевр. Новичкам в этом случае поможет видео. Такой процесс обязательно выполняется при помощи шаблонов. Они способствуют созданию идентичных узоров на больших площадях.
• С помощью фрезера по дереву решаются простые бытовые проблемы. К примеру, необходимо сделать углубления для замков или под навесы. Для этого используется специальный фрезер, однако для домашних работ можно воспользоваться и ручным инструментом.

Все работы по дереву производятся специальными фрезами. Их выбирают, ориентируясь на вид работ, которые необходимо будет осуществить, и типа древесины, которая фрезеруется. В интернете можно найти большое количество видео, которое подробно объясняет и наглядно показывает, как выглядит фреза и как ее правильно выбрать.

Фреза является составляющей фрезера и представляет собой хвостовик и рабочий элемент с режущей кромкой. Их различают по:

• форме режущей кромки;
• виду материала, из которого они изготовлены;
• величине;
• конструкции.

Таким образом, для работы по дереву мягких пород необходимы легкие материалы для фрезы. А для изготовления предмета из твердой древесины предпочтение отдается «твердым» фрезам.

Фрезы бывают:

• конусообразные;
• V -образные;
• дисковые;
• фрез «ласточкино гнездо»;
• профильные;
• прямоугольные пазовые;
• калевочные;
• фальцевые;
• галтельные.

Кроме этого, фрезы делятся на те, которые направляют движение, имеют подшипники и на те, у которых их нет. При помощи ручного фрезера без подшипников во фрезах осуществляются работы в любом месте заготовки.

Установка фрезы

Как только необходимый шаблон будет найден, дальнейшие работы по дереву следует проводить ручным фрезером. Для этого подбирают и устанавливают правильную фрезу . Выполняется это в такой последовательности:

Как правильно выполнять работу ручным фрезером

Большое количество электрических приборов для строительства и ремонта свою работу осуществляют при помощи вращения вала . Ручной фрезер совершает в секунду большое количество оборотов. Принято считать, что работа по дереву будет выполняться фрезером чище, если оборотов будет как можно больше. На самом деле это ошибочное мнение. Предмет может обуглиться и сломаться при неправильной установке регулятора частоты оборотов и при выполнении работ фрезой большого диаметра.

Именно поэтому под каждый вид работы и материал необходимо подбирать и устанавливать определенное количество оборотов в секунду. Работы будут выполняться гораздо чище, если правильно подобрано соотношение скорости движения фрезы относительно древесины, которую режут.

Работу ручным фрезером осуществляют, установив его на специальный стол или просто держа в руках. Мелкие заготовки обычно фрезеруют на стационарном столе . Это способствует выполнению работ без каких-либо дефектов. На такой стол фрезер устанавливают шпинделем вверх.

Чтобы фрезерование на столе было исполнено без ошибок, необходимо:

• на поверхности стола установить линейки, под ту форму, которую необходимо будет вырезать;
• узкие линейки с овальным торцом необходимы для работы с деталями переменного профиля и к поверхности стола их крепят перпендикулярно заготовке.

Следует помнить, что работая ручным фрезером, его следует двигать обязательно в обратном направлении относительно движения фрезы. В противном случае инструмент часто вырывается из рук и наносит травмы.

Соблюдение техники безопасности

Ручной фрезер по дереву обязательно требует соблюдения техники безопасности , чтобы не причинить вред здоровью:

Заключение

Довольно нелегко обучиться изготовлению изделий из дерева с помощью ручного фрезера. Лучше всего изучить видео уроки с необходимыми инструкциями . Не стоит забывать, что это довольно опасный инструмент, способный нанести серьезную травму. Именно поэтому важно соблюдать технику безопасности, быть внимательным и осторожным.

Существует разные типы ручных фрезеров, однако самым используемым и универсальным можно назвать ручной погружной фрезер, про работу которым, и написано ниже. Пластичное, совершенное по своей эстетичности дерево и универсальный ручной фрезер. Это сочетание позволяет получать изделия практически любых форм - от самых простых в виде прямых плоскостей, до самых сложных, подходящих скорее произведениям искусства, чем утилитарным вещам. Работа ручным фрезером по дереву представляет возможность в полной мере насладиться творчеством, создавая оригинальные, эксклюзивные изделия.

Виды работ выполняемых фрезером

Все операции, которые осуществляются с помощью ручного фрезера, можно условно разделить на несколько категорий.

Фрезерование пазов, канавок, четвертей и прочих углублений в заготовке, которые могут располагаться как вдоль, так и поперек слоев, быть открытыми (выходить на кромку) или закрытыми. За некоторыми исключениями эти формы выполняют определенные конструктивные функции - чаше всего образуют разъемные и неразъемных соединения.

Фрезерование кромок - профилирование. Используется для производства погонажных профильных изделий (карнизов, плинтусов, наличников, штапиков и т.п.), а также при оформлении интерьеров, изготовлении мебели и разного рода поделок. Эти элементы помимо функциональной несут и декоративную нагрузку.

Фрезерование сложных поверхностей и контуров при создании оригинальной мебели, эксклюзивных интерьеров и изготовлении изделий различного назначения, претендующих на художественную изысканность. При этом широко применяются шаблоны, позволяющие копировать повторяющиеся сложные формы с большой точностью, делая их практически полностью идентичными.

Фрезерование специальных элементов , несущих чисто функциональную нагрузку. Это пазы и отверстия под навесы и замки, шипы и т.п. При серийном производстве эти элементы выполняются специализированными фрезерами (присадочными и пр.). Но в быту с ними вполне успешно справляются универсальные ручные фрезеры.

Ручной фрезер обрабатывает дерево с помощью специальных фрез, состоящих из цилиндрического хвостовика (чаще встречаются цанги под хвостовики диаметром 6, 8 или 12 мм) и рабочей части с режущей кромкой. Существует огромное количество фрез, различающихся размерами и конструкцией, формой режущей кромки, материалом. Для мягких пород древесины применяются фрезы с ножами из инструментальной быстрорежущей стали, для твердых материалов (дуба, ясеня, бука, алюминия и т.п.) - из твердых сплавов.

Чтобы придать изделию определенную форму, необходимо обеспечить точное позиционирование фрезы относительно заготовки в трех координатах. Положение инструмента в вертикальном положении обеспечивается механизмом погружения, который перемещает двигатель с фрезой по вертикальным направляющим станины и стопорит его в нужном положении по высоте.

Позиционирование в горизонтальной плоскости может обеспечиваться различными путями. С помощью направляющего подшипника, закрепляемого на фрезе, или направляющей втулки, крепящейся к опорной поверхности фрезера, а также множества специальных приспособлений, поставляемых с фрезерами и приобретаемыми самостоятельно или изготавливаемыми своими руками. Имеется большое количество руководств и рекомендаций, описывающих, как работать фрезером, используя эти приспособления, одно из них читайте .

При использовании фрез с направляющим подшипником, последний катится по кромке обрабатываемой детали или шаблона, расположенного ниже или выше заготовки, обеспечивая таким образом определенное расстояние между фрезой и деталью. Фрезы, имеющие направляющий подшипник и обрабатывающие кромки деталей, называются кромочными. Они используются только для обработки краев заготовок. Существуют разные формы кромочных фрез.

Профильные фрезы (а и б) придают кромке различные фигурные профили, несущие декоративную нагрузку.

Конусная фреза (в) предназначена для скашивания кромки под углом 45°.

Калевочная фреза (г) используется для закругления кромок. Она формирует профиль в четверть окружности и бывает разного размера с радиусом круга 3-16 мм.

Дисковая фреза (д) вырезает в заготовке горизонтальный паз различной глубины и ширины.

Фальцевая фреза (е) используется для фрезерования четвертей, исполняющих самую различную функцию.

Галтельная фреза (ж) используется для получения галтелей на кромке. Ее используют для придания краям декоративности.

Фрезы без направляющих подшипников, называемые пазовыми, предназначены для обработки заготовки в любом месте. Их применение требует использования приспособлений (про фирменные и самодельные приспособления для ручного фрезера читайте ), обеспечивающих позиционирование фрезы в горизонтальной плоскости.

Прямоугольная пазовая фреза (а) является, пожалуй, наиболее используемой. Она применяется для фрезерования пазов, обеспечивающих соединение деталей - как неразъемное, так и разъемное.

Галтельная фреза (б) создает в заготовке полукруглые пазы или канавки, исполняющие часто декоративные функции.

V-образная фреза (в) образует паз со стенками, расположенными под углом в 45°. Если внедрить фрезу на большую глубину, получится паз с вертикальными краями. С помощью V-образной фрезы вырезают буквы и различные украшения.

Фреза "ласточкин хвост" (г) используется обычно в мебельном производстве при устройстве открытых и скрытых шиповых соединений.

Крепление фрезы в цанге фрезера

Установка фрезы может производиться как в двигателе, вынутом из станины, так и находящемся в ней. Она осуществляется в такой последовательности:

• Фрезер укладывается набок.
• Шпиндель фиксируется от проворота - в зависимости от конструкции фрезера, гаечным ключом или кнопкой-фиксатором.
• Отпускается (если она навернута на цангу) или навертывается зажимная гайка цанги.
• В зажимную цангу вставляется хвостовик фрезы до упора или, по крайней мере, на 20 мм.
• С помощью гаечного ключа (если шпиндель фиксируется гаечным ключом, то потребуется второй ключ) затягивается зажимная гайка, шпиндель расстопоривается.

При отсутствии в цанге фрезы, зажимная гайка не должна затягиваться. Это может привести к повреждению цанги .

Работа с фрезером предполагает выполнение различных наладочных операций. Одной из основных является установка глубины фрезерования. Она может незначительно отличаться у фрезеров разных моделей, но принцип ее у всех погружных фрезеров остается одним и тем же. Суть настройки состоит в том, что при достижении фрезой требуемой глубины, ограничитель погружения упирается в револьверный ступенчатый упор и исключает дальнейшее погружение фрезы.

Установка глубины фрезерования: 1 - револьверный упор, 2 - ограничитель глубины погружения, 3 - винт стопорения ограничителя глубины, 4 - ползунок ограничителя, 5 - механизм тонкой настройки, 6 - шкала погружения, 7 - фиксатор шпинделя для установки фрезы.

Операция выполняется в следующем порядке:

• Фрезер устанавливается опорной поверхностью на обрабатываемую деталь.
• Револьверный упор, который задает глубину погружения, устанавливается самым низким своим упором напротив торца ограничителя.
• Освобождается винт стопорения ограничителя, в результате чего последний обретает способность свободно перемещаться в своих направляющих.
• Осуществляется разблокировка механизма погружения (опускания) фрезера.
• Двигатель медленно опускается вниз до касания фрезой детали.
• Механизм опускания двигателя снова блокируется.
• Ограничитель глубины опускается до касания самого низкого упора.
• Ползунок ограничителя устанавливается на "0" шкалы погружения.
• Ограничитель поднимается до того положения, при котором его ползунок показывает на шкале погружения то значение глубины фрезерования, которое требуется установить. Эту операцию можно осуществлять поднимая и опуская ограничитель рукой (грубая установка) или с помощью механизма тонкой настройки (точная установка).
• Винт стопорения ограничителя зажимается, фиксируя ползунок в установленном положении.
• Механизм погружения разблокируется, и фреза вместе с двигателем поднимается вверх.

Теперь, если опустить двигатель с фрезой в самое нижнее положение (до соприкосновения торца ограничителя с самым коротким штырем револьверного упора), фреза внедрится в заготовку на ту глубину, значение которой выставлено на шкале.

Если фрезеровка производится на большую глубину, ее нужно осуществлять поэтапно. Это делается с помощью поворота револьверного упора таким образом, чтобы ограничитель глубины во время первых проходов упирался вначале в более высокие упоры, и лишь в заключительном проходе - в самый низкий упор.

Выбор режима скорости вращения фрезы

В отличие от перфораторов, шуруповертов и дрелей скорость вращения фрезы относительно высока - обычно свыше 10000 об/мин. Это объясняется тем, что чем быстрее вращается фреза, тем чище получается поверхность среза. Однако слишком высокие скорости тоже нежелательны, поскольку обрабатываемая поверхность может обугливаться, а чрезмерно возрастающие центробежные силы - особенно при использовании фрез большого диаметра - привести к поломкам. Поэтому скорость вращения фрезы регулируется в определенных пределах в зависимости от обрабатываемого материал и диаметра фрезы.

На самом деле чистоту обрабатываемой поверхности определяет не скорость вращения фрезы, а линейная скорость перемещения режущей кромки относительно материала. Чем больше диаметр фрезы, тем выше линейная скорость. Поэтому при использовании фрез большого диаметра скорость вращения устанавливается меньше. Например, для фрезы диаметром 10 мм скорость должна быть от 20000 об/мин и выше, для фрезы диаметром 40 мм - 10000-12000 об/мин. Конкретные значения задаются в инструкциях по эксплуатации. Скорость вращения обуславливается также и твердостью обрабатываемого материала. Чем выше твердость, тем меньшим должно быть число оборотов фрезы.

После длительной работы на низких оборотах, фрезер следует включать на несколько минут на максимальных оборотах на холостом ходу для охлаждения двигателя .

Направление вращения фрезы

Направление вращения фрезы может быть попутным или встречным. При первом режущая кромка фрезы движется относительно материала в направлении, противоположном движению фрезера (кромка врезается в черновую поверхность доски и выходит на дне фрезеруемого паза). При встречном фрезеровании кромка фрезы движется в одном направлении с движением фрезера (врезание начинается в глубине паза). Правильным является встречное фрезерование, попутное применяется только в исключительных случаях - при обработке кромок, в которых расположение волокон приводит к отщепам. Этот способ считается небезопасным, поскольку может привести к вырыванию фрезера из рук.

Фрезерование

Фрезерование деталей ручным фрезером, как правило, связано с использованием различных приспособлений обеспечивающих точное положение фрезера. Поэтому приемы фрезерования рассматриваются в статье Приспособления для фрезерования , описывающей не только фирменные приспособления, но и сделанные своими руками.

Перед началом фрезерования должно быть выполнено следующее:

• Закреплена фреза в цанге.
• Установлено подходящее для данной работы число оборотов двигателя.
• Настроена требуемая глубина фрезерования с помощью ограничителя погружения (при работе с погружными фрезами) или зафиксировано определенное значение вылета фрезы по отношению к подошве (при работе с кромочными фрезами).
• Установлен направляющий подшипник или кольцо (при работе с кромочными фрезами) или иное приспособление, обеспечивающее необходимую траекторию фрезы. При этом должна задаваться оптимальная толщина среза - как правило, не более 3 мм.

Приемы работы ручным фрезером несколько различаются в зависимости от того, в каком режиме осуществляются работы. Но в любом случае фрезер устанавливается на основание - обрабатываемую деталь или вспомогательную поверхность. Направляющий элемент фрезера (подшипник, кольцо, кромка подошвы или иная поверхность) прижимается к направляющей кромке (детали, рейке или шаблону), после чего производится включение двигателя и начинается сначала погружение фрезы (если используется погружной режим), затем плавное равномерное движение фрезера по траектории, задаваемой направляющим элементом.

Основные меры безопасности при работе с фрезером

Меры безопасности подробно описаны в инструкции по эксплуатации к фрезеру. К наиболее важным, которые знать просто жизненно необходимо, относятся следующие:

• Крепление фрезы и настройку фрезера нужно осуществлять при выдернутом из розетки шнуре питания.
• Работа ручным фрезером требует внимательности и концентрированности. При фрезеровании необходимо устойчиво стоять на ногах и прочно держать фрезер в руках. Нельзя работать, будучи усталым, рассеянным или нетрезвым. Это может привести к вырыванию фрезера из рук и серьезной травме.
• Обрабатываемая деталь должна быть прочно закреплена, в противном случае ее может сорвать фрезой с места и бросить с большой силой и скоростью.
• Во время соприкосновения фрезы с материалом, нужно быть особенно осторожным во избежание так называемого обратного удара - эффекта, когда фреза ударяет по материалу и получает ответный реактивный удар, могущий привести к вырыванию фрезера из рук, его поломке или травме. Чтобы обратного удара не произошло, нужно прочно держать фрезер в руках, надежно прижимать его к основанию и плавно перемещать инструмент. Толщина срезаемого слоя не должна быть слишком большой - не более 3 мм.
• Одежда не должна иметь болтающихся элементов - таких, которые могут намотаться на фрезу.
• Нужно избегать вдыхания мелкой пыли, возникающей при фрезеровании. Она вредна для легких. Пыль можно отсасывать пылесосом или можно пользоваться респиратором.

При использовании содержания данного сайта, нужно ставить активные ссылки на этот сайт, видимые пользователями и поисковыми роботами.
