Как сделать проход трубы дымохода через крышу из металлочерепицы? Как сделать проход дымохода через кровлю из металлочерепицы для трубы квадратного и круглого сечения Сделать проход.

Дымоход – это важная часть конструкции крыши, через которую из здания уходят газы, образовавшиеся в результате сгорания топлива. В разработке плана строительства частного дома необходимой составляющей становится обустройство дымохода в металлочерепице на кровле. Проход трубы через металлочерепицу влияет на пожарную безопасность покрытия, поэтому все комплектующие лучше приобретать в специализированных магазинах. Следует обеспечить кровлю от возможного возгорания деревянных элементов стропильной системы и обрешетки.

Проектирование дымохода под металлочерепицу, согласно государственным нормам, осуществляется до начала строительства. Порой бывают непредвиденные ситуации, когда сделать проход трубы через крышу доводится в готовом доме. Это происходит в случаях, если подвергается ремонту старая или устанавливается новая система отопления, заново проводится монтаж кровли. Вывод печной трубы через металлочерепицу возможно сделать собственными силами, в сложных случаях приглашают мастера по дымоходам.

Перед тем, как вывести трубу через крышу из металлочерепицы, специалисты определяют расположение будущего дымохода. При поиске места прохождения трубы на крыше руководствуются следующими установленными правилами:

Узлу для дымохода в конструкции из металлочерепицы нужно обеспечить тотальное примыкание к кровельному настилу. Герметизация трубы есть обязательное условие правильного и успешного монтажа.
На поверхности участка, выбранного на крыше из металлочерепицы для выхода трубы дымохода, снег и другие осадки не должны скапливаться в значительном количестве. Дополнительное давление воды на кровлю может нарушить целостность настила. Кроме того, избыточная влага способна вызвать протекание в жилые отсеки дома.
Дымоход через крышу из металлочерепицы не устанавливают рядом с окнами мансарды. При сильных порывах ветра бывает сложно избежать обратного заброса угарного газа и дыма внутрь строения.

Всем этим требованиям, как показывает практика, отвечает участок на кровле из металлочерепицы, находящийся вблизи или на самом коньке крыши. Теплую зону, свободную от скопления конденсата, задействуют для монтажа печной трубы дымохода. Установка максимально длинной вытяжки, в свою очередь, снижает отрицательное воздействие внешних атмосферных факторов.

Если крыша здания плоская или гребень конька поднимается на расстояние менее полутора метров, кирпичная труба превышает уровень по высоте на 50 см. Конек, доходящий до трех метров, требует монтажа на одном с ним уровне. При значительном, превосходящем трехметровую отметку расстоянии до конька, специалисты проводят условную линию до горизонта под углом 10 градусов, определяя точку подъема для монтажа трубы. Для сооружения вытяжки нужны пиломатериалы, кирпич и утеплители, гидроизоляционные пленки.

Устье печной трубы накрывают специальным зонтиком из материала кровли во избежание попадания влаги от осадков. Подключенный непосредственно к котельной дымоход не накрывают, так как это может затруднить выхлоп газов.

Разрез для выхода на крышу в пироге кровли может быть овальным и круглым, а также прямоугольным и в форме квадрата.

Квадратный выход на крышу

Разберемся, как сделать выход для дымохода, имеющего квадратную форму. После того, как труба выводится на крышу, необходимо завершить конструкцию. Основная заделка, обеспечивающая прилегание к металлочерепичному покрытию, имеет вид специального фартука, монтируемого на скате крыши при помощи уголков из металла. Установку этой детали начинают с нижней стенки вытяжной системы, планки крепят с нахлестом в 10-15 см, заливая элементы герметизирующим составом.

Снизу подкладывается плоскость из металла, по которой вода стекает или в ендову, или до самого конца карнизной планки. Металлический галстук выполняется с загибами по краям.

Металлочерепица монтируется поверх внутреннего фартука, затем приступают к сооружению декоративной отделки под названием внешний фартук, деталь состоит из планок примыкания. Герметичность обеспечивает изоляционная пленка с саморасширением. Кирпич во избежание растрескивания специалисты оборачивают листом из железа с покрытием из полимерного состава.

Обустройство круглого выхода

Главным в монтировании трубы с круглым сечением является использование доборного элемента – проходки для кровли. Она представляет собой лист металла, на котором укрепляется резиновый или силиконовый колпак.

Применение современных технологий позволило получить универсальную деталь, способную надежно служить в условиях экстраординарных температурных режимов. Отдельные виды материалов выдерживают температуру до - 70 и + 275 градусов Цельсия.

Круглая труба проходит через колпак на проходке, который натягивают, выбирая нужную деталь, с отверстием кольца на 20% уже, чем сечение трубы дымохода. Затем фартук закрепляют на кровельной конструкции.

Профессиональные кровельщики обычно не делают жесткого крепления, поскольку возможно расширение и сжатие трубы вследствие температурных перепадов. В место стыка трубы и фартука помещают эластичный хомут, снабженный изоляционной прокладкой. Таким образом, соединение сохраняет герметичность кровли, а дымоход и кровля предохраняются от повреждений.

Дымоход может быть выполнен каменной кладкой, обычной стальной или утеплённой сэндвич-трубой. В каждом случае нужен индивидуальный подход, ибо на деле наблюдается и разная интенсивность нагрева, и способ крепления разделки перекрытия и кровли.

Дымоходы, сложенные из кирпича, оказываются наиболее практичными и простыми в обустройстве. Высокая теплоёмкость кладки не позволяет температуре на наружной поверхности подниматься до пожароопасных значений. Кроме того, к кирпичному дымоходу можно легко и надёжно закрепить детали разделок и защитных кожухов. Ну а крепление гидроизоляционного фартука кровли и вовсе выполняется по простейшей схеме без применения «фирменных» фасонных частей.
Кирпичный дымоход
Утепленные композитные трубы применяются столь же широко, но в некоторых аспектах уступают кирпичным. Выглядят они не так естественно и дополнительной нагрузки почти никакой не выдерживают. Даже больше: дымоходы сложной формы и большой протяжённости требуют дополнительного закрепления, что не идёт на пользу эстетичности. Отдача тепла от таких труб больше, чем от кирпичных, несмотря на наличие утеплителя они способны нагревать окружающее пространство достаточно сильно и требуют дополнительной обкладки.

Сэндвич-труба для дымохода
Наконец, нередко применяют неизолированные трубы - асбестоцементные, а то и вовсе стальные. Проведение такого дымохода через перекрытие и кровлю осуществляется по наиболее сложной схеме. Обклад должен не просто изолировать тепло, он обязан быть жароустойчивым. Помимо негорючести требуется сохранение целостности и механической прочности при циклическом нагревании/охлаждении.

Дымоход из асбестовой трубы
Изготовление проёма в перекрытии
Кроме трудностей, связанных с разными типами дымоходов, имеется некая доля неопределённости из-за разнообразия перекрытий. Проще всего с бетонными монолитными перекрытиями: в них проём вырезают УШМ с диском для резки бетона, придерживаясь минимально допустимых отступов от трубы дымохода. Поскольку материал перекрытия негорючий, термоизоляции потребуется минимум.
Разметка проема под дымоход
Сложнее с конструкционной прочностью, особенно при проходе сборных перекрытий или если ширина дымохода в 2–3 раза превышает шаг армирования плиты. Желательно предусмотреть необходимость устройства проёма ещё на этапе монтажа перекрытия, соорудив укреплённый стальной обруч или выполнив заливку торца проёма с включением дополнительной арматуры.
Проем под дымоход в железобетонном перекрытии
Проём в каркасном перекрытии устроить сложнее. Для начала потребуется определить расположение несущих балок. Ориентировочно по центру проёма нужно проделать отверстие широкой коронкой, на ощупь уточнить удаление балок и их направление. Снаружи наносим разметку в пределах свободного пространства, затем лобзиком или ручной циркуляркой вырезаем участок пола и чернового потолка. Скорее всего, полный профиль сразу вырезать не дадут балки, но теперь они станут доступными для дальнейших манипуляций.
Вырезать фрагменты балок можно обычной ручной ножовкой и затем завершить обрезку частей пола и потолка. Чтобы восстановить прочность несущей системы потолка достаточно добавить пару поперечин, которые по мощности эквивалентны суммарному сечению удалённых деталей. Припуск на толщину вставок нужно сделать заранее. В полости на открытых торцах нужно заложить утеплитель и обшить проём тонкой доской или листовыми материалами. Для большей надёжности можно повторить обшивку материалами с низкой теплопроводностью - жаростойким ГКЛ или МГЛ.
Проход трубы через деревянное перекрытие
Заполнение проходного проёма теплоизолятором и восстановление обшивки мы опишем чуть позже. Сейчас стоит только отметить, что из-за теплового линейного расширения дымоход и его обклад должны располагаться независимо друг от друга с небольшим зазором, иначе образование трещин может распространяться далеко за область примыкания. Внутренние поверхности проёмов в перекрытиях из условно горючих материалов следует обработать антипиренами, как и область потолка и пола в 50–60 см от места прохода.

Проход через кровлю
При проходе как через перекрытие, так и через кровлю, действует главное правило - не стыковать трубы в плоскости их сечения. Кроме того, стыковать сегменты лучше под кровлей, чем над ней, даже если это требует приобретения дополнительного погонажа труб.
Проход дымохода через кровлю
Проём в кровле проделывается с внутренней стороны. При наличии обшивки и утепления их демонтируют и при помощи отвеса переносят сечение дымоходной трубы, размечая на обрешётке эллипс. По его контуру нужно просверлить несколько отверстий в местах, из которых удобно начинать рез лобзиком, одновременно пропиливая и покрытие кровли, и обрешётку под ним.
Проход дымохода через кровлю
Когда отверстие проделано, необходимо разобрать покрытие в 30–40 см от него. Далее нужно расширить проём в обрешётке на толщину теплоизоляции. Простейший способ обустроить полость для заполнения утеплителем - связать стропильные ноги перемычками, образуя прямоугольный карман.

Термоизоляция дымохода и устройство проходного узла
Дымоходы из кирпичной кладки термоизоляции как таковой не требуют. Вместо этого выполняется распушка - расширение канала в месте его прохода через перекрытие. Выложить распушку несложно: она начинается на 3–4 ряда ниже потолка. Каждый последующий ряд расширения выкладывается, начиная с наружных кирпичей, которые выпускаются за профиль дымохода на половину своей ширины. Образованная внутри полость вымащивается кирпичами, поставлеными на ребро.
Распушка кирпичного дымохода
Стоит предупредить, что при кладке дымохода из кирпича нужно давать время на усадку, собирая за один день не более 10–12 рядов. Особенно это касается каналов, называемых насадными, то есть выкладываемых поверх печи или камина, а не рядом с ними. Если размеры проёма были выбраны правильно, после укладки распушки должен остаться зазор порядка 15–20 мм между ней и обшивкой.
Распушка кирпичного дымохода
Совершенно иным образом устраивается изоляция прохода композитных и простых труб. В качестве наполнителя проёма используется базальтовая вата, это справедливо для прохода как через кровлю, так и через перекрытие. Толщина термозащитного ограждения выбирается всегда индивидуально, в среднем это 200–250 мм для композитных и порядка 400 мм для неизолированных труб.
Изоляция дымохода в перекрытии
Для удобства закладки наполнителя проём подшивается снизу листовым жаростойким материалом - магнезитовой или асбестоцементной плитой, листовой сталью или кровельной жестью. В накладке следует предварительно проделать отверстие, сечением на 10–15 мм больше канала с каждой стороны.
Проход дымохода через перекрытие
В проходе кровли выполняется аналогичная операция. За тем лишь исключением, что поверхность наклонная и отверстие под канал должно быть овальной формы. Если дымоход выполнен неизолированной трубой, следует разделить пространство проёма обсадной гильзой. Внутри неё пространство заполняется плотным термостойким материалом, например, размоченным асбестовым брикетом с добавлением цемента и скрепляющей фибры.

Разновидности крышных разделок, восстановление гидроизоляции
Если восстановить пол перекрытия достаточно просто, то обклад прохода через кровлю должен полностью исключить подтекание воды. Для изоляции кирпичных дымоходов прямоугольного сечения на них по кольцу выполняют пропил глубиной около 30–50 мм. Из тонкого листового металла нужно согнуть профили Z-образной формы в количестве четырёх штук. Верхней полкой они вставляются в паз, нижней примыкают к покрытию кровли. Помимо внешнего фартука устраивается и внутренний, который не врезается в тело дымохода и сопрягается с кровельной гидроизоляцией.

Гидроизоляция кирпичного дымохода
Внутренний фартук выполняется Г-образным (коньковым) профилем с шириной полок от 150 мм. Монтаж начинается с высшей точки: конёк прибивают к дымоходу дюбелями, сверху накладывают и фиксируют клеем гидроизоляцию. По бокам нужно оставить выпуски около 200 мм, которые разрезают по линии сгиба и заворачивают на боковые стороны дымоходного канала.
Перед окончательным закреплением лепестков монтируются боковые детали фартука, а перед их закреплением - нижний сегмент обклада. Важно правильно заправить гидроизоляцию: по линии сгиба нижней части фартука она выпускается поверх металлического конька. Далее восстанавливается кровельное покрытие и монтируется верхний обклад - схема перевязки с покрытием та же, что и на предыдущем этапе. Рекомендуется промазывать примыкание обоих обкладов мастикой или пластичным герметиком, полностью исключая проникновение влаги.

Проход дымохода через кровлю
Если кирпичный дымоход устраивается строго вертикально, в случае с трубами рекомендуется смещать место прохода как можно выше к коньку кровли. В этом случае достаточно завести широкую металлическую накладку под конёк, а затем изолировать примыкание к трубе эластичной манжетой. В ином случае не обойтись без приобретения специального комплекта крышной разделки, но зато так вероятность течи будет гарантировано устранена. Для каждого типа кровельного покрытия существует свой набор разделки, повторяющий форму поверхности и уплотняемый с трубой либо герметиком, либо термоусаживаемой горловиной.

Кровля из металлочерепицы — надежная и долговечная защита дома от осадков, ветра и зимних холодов. Материал удобен в работе, имеет довольно большой выбор вариантов — по изготовителю, по цвету и типу металла. несложен и вполне доступен для самостоятельного осуществления, но требует учета некоторых особенностей материала и предварительного ознакомления с правилами его монтажа и использования.

Для решения этого вопроса надо уделять самое пристальное внимание качеству герметизации трубы с коньковой стороны . Рекомендуется оборудовать печной проход как можно ближе к коньку, это исключит возможность скопления больших масс снега.

ОБРАТИТЕ ВНИМАНИЕ!

Все элементы трубы в месте прохода через кровлю должны быть цельными, без стыков. Все соединения делаются или до, или после прохода.

Для обеспечения пожарной безопасности надо изготовить (или приобрести, если труба на крыше из металлочерепицы имеет стандартную форму) специальный металлический короб , обеспечивающий необходимый зазор и отсечку горячих участков трубы от материала кровельного пирога и стропильной системы. Пространство между коробом и кровлей заполняется негорючим материалом, стекловатой или минватой. Это обеспечит утепление участка прохода и позволит избежать появления очагов образования конденсата.

дымоход на крыше из металлочерепицы

Итак, как обойти трубу металлочерепицей? Об этом расскажем далее.

Проход квадратной трубы через металлочерепицу

Проход дымохода через кровлю из металлочерепицы начинается с установки внутреннего фартука . Для этого надо отметить на трубе места контакта планок примыкания (элементы внутреннего фартука), с помощью болгарки пройти канавку, в которую будет вставляться верхний край планок.
Произвести монтаж планок примыкания. Они крепятся на кровельные саморезы с шагом не более 25 см . Начинать с нижней стороны трубы, планки устанавливаются внахлест с перекрытием не менее 15 см. Стыки и зазоры (особенно опоясывающая канавка, куда вставлена кромка планок примыкания) заполняются герметиком.
Под нижнюю планку устанавливается лист металла — нижний «галстук» , обеспечивающий сток воды в желоб или ендову.
Оборудуется дополнительная гидроизолирующая оболочка внутренней части узла. Можно обойтись и без нее, если все работы произведены вполне надежно, но в данном случае дополнительная страховка от протечек лишней не будет. Верхний край ее должен перекрывать срез планок примыкания не менее 5 см.
После этого приступают к установке металлочерепицы.
Поверх готовой кровли место выхода дымохода через металлочерепицу надо опоясать верхним фартуком. Это будет первый слой защиты от дождевой или талой воды. Крепление производится без проходки канавки, поэтому стык трубы и фартука надо загерметизировать.

примыкание к трубе металлочерепицы

ОСТОРОЖНО!

Монтаж фартука производить аккуратно, не допускать деформации металла и растрескивания (отслоения) полимерного слоя. Это поможет избежать коррозии элементов и обеспечит максимальный срок службы.

Проход круглой печной трубы

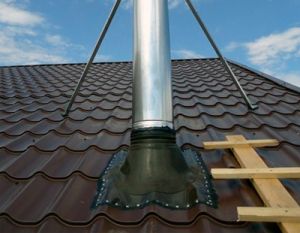

Если используется труба круглого сечения, оптимальным вариантом вывода будет применение кровельной проходки круглого сечения.

Они изготовлены из резины или термосиликона, что обеспечивает эластичность материала и возможность плотного соединения его с любым рельефом кровли.

Устанавливается поверх имеющейся кровли, плотно натягивается на трубу и крепится к металлочерепице.

Таким образом получается эластичный «колпак», плотно обтягивающий трубу и плавно переходящий на плоскость кровли.

Для надежности нужно стыки полить герметиком . Такая система надежно обеспечивает защиту от дождя, не боится температурных перепадов и деформаций.

Внутренняя часть прохода заполняется негорючим утеплителем и прикрывается листом металла.

монтаж круглой трубы

Все места примыкания трубы к кровле из металлочерепицы надо изолировать силиконовым герметиком. Это относится как к нижнему, так и к верхнему фартукам. Не следует пренебрегать установкой слоя изолятора между фартуками. После установки верхнего фартука надо тщательно изолировать все имеющиеся стыки и соединения элементов.

Полезное видео

А теперь предлагаем вам посмотреть видео по самостоятельному монтажу дымохода:

Заключение

В целом, оборудование прохода печной трубы требует аккуратности и полного понимания сути производимых операций. Отказ от соблюдения правил влечет за собой образование протечек и разрушения кровельного пирога, грозит пожаром. Соблюдение правил — залог долгой и надежной службы кровли.

В постройках с печным отоплением, таких как частный дом, баня и другие, требуется сооружение дымовой трубы и организация её вывода наружу. Обустраивая проход трубы через крышу, необходимо соблюдать определённые нормы, чтобы обеспечить безопасность и сохранить защитные свойства кровли.

Проход дымохода через кровлю

Дымоход предназначен для вывода продуктов сгорания топлива (угля, газа, дров, торфа) и образования печной тяги. Способ вывода трубы через кровлю определяется на этапе проектирования. Главным условием при этом является обеспечение пожаробезопасности крыши, особенно на её стыке с трубой, а также защита стыка от попадания в него атмосферной влаги и накапливания конденсата. Высота трубы назначается нормами СНиП и зависит от расстояния, на котором она находится от конька крыши:

если расстояние от центра трубы до конька не более 1500 мм, то высота трубы над коньком должна составлять не менее, чем 500 мм;
при расстоянии между центром дымохода и коньком крыши от 1500 до 3000 мм высота трубы совпадает с высотой конька;
если расстояние превышает 3000 мм, высота дымовой трубы должна быть не ниже, чем линия, проведённая от конька под углом 10°.

Высота дымоходной трубы определяется нормами СНиП и зависит от расстояния до конька крыши

Чем меньше расстояние от трубы до конька, тем больше должна быть высота трубы.

Узел прохода дымовой трубы

Этот элемент может располагаться в разных местах крыши. Одним из предпочитаемых кровельщиками вариантов считается прохождение дымовой трубы прямо через конёк. Этот способ отличается самым лёгким монтажом и позволяет избежать скопления снега над стенкой трубы. Недостатком такого расположения является понижение прочности стропильной системы, в которой коньковая балка или отсутствует, или распиливается и закрепляется двумя опорами по бокам выхода трубы, что не всегда возможно реализовать.

Вывод дымохода через конёк отличается простым монтажом, но может нарушить прочность стропильной системы

Чаще всего трубу располагают поблизости от конька. Так дымоход меньше всего подвергается действию холода, а следовательно, скоплению внутри конденсата. Недостатком такого расположения станет то, что чем ближе к коньку будет находиться труба, тем высота её должна быть больше, а значит, возведение потребует дополнительных средств.

Вывод дымохода на небольшом расстоянии от конька - самый распространённый и удобный вариант

Не рекомендуется проводить дымоход через ендову, так как в этих местах может накапливаться снег, что приведёт к нарушению гидроизоляции и возникновению протечек. Кроме того, на стыке скатов сложно организовать короб дымовой трубы. Не стоит располагать дымоход и в нижней части ската - он может быть повреждён сходящим с крыши снегом.

Материал, из которого сделана труба, также влияет на организацию системы её вывода. Обычно трубы изготавливаются из металла, асбестоцемента или огнеупорного кирпича, но иногда встречаются и керамические. Способы их гидроизоляции будут различными. Кроме того, каждый вид топлива имеет определённую температуру сгорания, и это тоже необходимо учесть при сооружении дымохода.

В зависимости от формы дымоходной трубы отверстие для вывода может быть квадратным, круглым, овальным или прямоугольным. Чтобы оградить покрытие кровли от действия повышенных температур и защитить её от возгорания, вокруг дымохода устраивают короб. Происходит это следующим образом:

Справа и слева от трубы устанавливаются дополнительные стропила.
Внизу и вверху укладываются горизонтальные балки на таком же расстоянии и подобного сечения. Расстояние между балками короба и стенками трубы определяется СНиП и составляет 140–250 мм.
Внутри короб заполняется негорючим утепляющим материалом, например, каменной или базальтовой ватой. Стекловолокно при этом использовать не рекомендуется ввиду его лёгкой воспламеняемости.

Пространство короба не стоит заполнять стекловолокном - оно может воспламениться под действием высоких температур

Необходимо учесть, что сооружение короба может нарушить вентиляцию подкровельного пространства, поэтому можно установить дополнительные вентиляционные системы.

Видео: особенности монтажа узла прохода дымовой трубы

Особенности вывода дымохода через разные типы кровли

Обустраивая проход дымоходной трубы, нужно уделить внимание защите от атмосферных осадков, которые будут стекать по трубе и крыше. Чтобы влагоизолировать соединение трубы и кровли, вокруг дымохода устраивают защитный фартук. Эта технология сходна для крыш с различным покрытием.

Металлочерепичное покрытие

Металлочерепица - популярный кровельный материал, представляющий собой тонкие стальные, алюминиевые или медные листы, покрытые защитным слоем.

Вывод квадратной или прямоугольной трубы

Если труба сделана из кирпича и имеет в сечении квадрат или прямоугольник, для её проведения через металлочерепичную крышу можно применять материалы, входящие в комплект с покрытием. Так как кирпичные дымоходы могут иметь нестандартные размеры, перед выводом часть листов покрытия снимается или вырезается отверстие большей площади.

Для гидроизоляции стыка используются специальные эластичные ленты с клеящим слоем, нанесённым на одну из сторон. Один край ленты клеится на основание трубы, другой - на кровельную обрешётку. Сверху край фиксируется металлической планкой, которая прикрепляется термоустойчивыми дюбелями к стенке трубы. Все стыки промазываются герметиком.

Чтобы уменьшить вероятность затекания воды по стенке дымохода, можно сделать под планку углубление - штробу

Фартук для квадратной или прямоугольной трубы возможно сделать и своими руками. Его изготавливают из гладкого металлического листа такого же цвета, что и основное покрытие. Верхний край фартука заправляется под ряд металлочерепицы, расположенный выше, чтобы стекающая сверху вода не попадала под него. Если труба располагается вблизи от конька, край фартука можно заправить под конёк или перегнуть на другую сторону. Для защиты проходного отверстия от осадков под фартуком устанавливают галстук.

Вывод дымовой трубы лучше организовывать до укладки металлочерепичного покрытия.

Проведение трубы круглого сечения

При выводе дымохода круглого сечения или сендвич-трубы через металлочерепичную кровлю чаще всего используются кровельные проходки, соединённые с колпаком, через который проводится труба. В покрытии прорезается аккуратное круглое отверстие по размеру дымохода, на трубу надевается универсальный стакан или мастер-флеш, стыки герметизируются.

Для герметизации стыка круглой трубы и кровли используют специальные проходки

Видео: герметизация прохода кирпичной трубы через металлочерепичную крышу

Кровля из профнастила

Профилированный лист является одним из самых распространённых кровельных материалов. Но и в нём может возникнуть протечка, если неправильно обустроить выход дымовой трубы. Дымоход при таком виде покрытия лучше располагать вертикально. Отверстие в кровле прорезается болгаркой, при этом необходимо следить, чтобы срезанный край профнастила был без зазубрин.

Проведение прямоугольной трубы

Если необходимо организовать проход для прямоугольной или квадратной трубы, фартук можно изготовить из оцинкованного листа.

Из металла вырезают 4 планки, которые будут размещаться спереди, сзади и по бокам трубы.
Лист оцинкованной стали укладывается от нижнего края дымохода до карниза. Этот элемент называется галстуком и впоследствии закрывается кровельным материалом.
Планки плотно приставляются к трубе, нижняя их часть закрепляется к обрешётке, а верхняя - заводится на дымоход.
В стенке трубы делается штраба, в которую вставляется загнутый край планки. Вначале устанавливается нижняя планка, затем - обе боковые и верхняя. Листы подгибаются один под другой.
Перед укладкой профнастила место прохода дымовой трубы нужно гидроизолировать. Можно использовать обычную гидроизоляционную плёнку, которая разрезается «конвертом» и приклеивается к трубе, но оптимальнее применить самоклеящуюся гидроизоляционную ленту.

Верхняя планка примыкания к трубе заливается герметиком

Вывод круглой трубы

При выводе трубы круглого сечения через покрытие из профнастила используют рулонную битумную гидроизоляцию или фольгированную битумную ленту. На дымоход надевается кровельная проходка, которая наклеивается на обрешётку и уплотняется термостойким герметиком. Если проход изготовлен из резины, он может плавиться от нагрева трубы, поэтому под него необходимо закрепить хомут с термостойкой прокладкой.

Если использовать кровельный проход из термостойкой резины, можно избежать её плавления

Видео: проведение трубы через кровлю из профнастила

Кровля из ондулина

Ондулин называют ещё «еврошифером». Особенность такого покрытия в том, что оно является горючим, и не обладает большой прочностью. Поэтому для прохода дымоходной трубы потребуется сделать отверстие в кровле большого размера и заполнить его огнестойким материалом, который будет препятствовать попаданию влаги.

Чтобы гидроизолировать стык дымохода и кровли, устанавливают металлическую крышную разделку с фартуком, края которой подводят под листы ондулина или используют эластичную ленту «Ондуфлеш». Такое покрытие требует устройства дополнительной вентиляции.

В кровле из ондулина потребуется сделать отверстие для вывода трубы большего диаметра и заполнить его огнестойким материалом

Видео: герметизация дымохода на крыше из ондулина

Как вывести трубу через мягкую кровлю

Мягкая кровля также является горючим материалом, поэтому между покрытием и дымоходом нужно оставлять зазор 13–25 мм. Гидроизоляция трубы осуществляется так же, как и при других покрытиях, только вместо эластичной ленты используют ендовый ковёр или заводят на трубу само покрытие - битумную черепицу или толь.

При гидроизоляции стыка трубы и мягкой кровли вместо эластичной ленты может использоваться само покрытие

Этапы проведения работ по выводу дымохода через крышу

Чтобы вывести дымовую трубу через готовую крышу, необходимы следующие действия:

Выбирается место прохода в кровле между стропилами и поперечной балкой.
Монтируется короб: из брусьев сооружаются стропила, параллельные стропильным ногам, и балки. Сечение брусьев для короба берётся равным сечению стропильных брусьев. Ширина сторон короба будет на 0,5 м больше, чем диаметр трубы.
В скате кровли вырезается отверстие. Для этого в четырёх углах короба изнутри, в местах соединения стропила и балки, просверливаются сквозные отверстия. После этого надрезаются слои кровельного пирога по внутреннему периметру короба и по диагонали.
После установки фланца требуемую форму ему можно придать молотком

Видео: короб для дымохода своими руками

Вывод дымоходной трубы через крышу - ответственное дело, при котором обязательно строгое соблюдение технологии монтажа, чтобы не возникла опасность протечек и разрушения трубы. Проведение работ по выведению трубы включает в себя множество нюансов, учитывающих кровельное покрытие, материал и форму трубы, способы гидроизоляции. Поэтому следует заранее изучить все этапы работ и проконсультироваться со специалистом.

По мнению специалистов, наиболее оптимальным вариантом считается устройство дымоотвода возле конька. Благодаря этому можно будет обеспечить минимальное скопление снега вокруг трубы дымоотвода и полностью исключить протечку в зоне примыкания.

Кроме того, высота дымохода в данном случае небольшая, что приводит к уменьшению влияния на конструкцию устройства негативных внешних факторов. Согласно строительным нормативам, высота дымохода над крышей зависит от высоты расположения дымоотводящей трубы.

Организовывать проход трубы дымохода через кровлю не рекомендуется в таких местах:

рядом с мансардными окнами, так как даже слабый ветер будет заносить в мансарду угарные газы;
на стыке двух скатов, где практически невозможно обеспечить качественное примыкание к трубе.

Особенности вывода дымохода через крышу

Для правильного и качественного вывода дымохода нужно соблюдать основные требования СНиП. Разумеется, некоторые части документа могли устареть, однако именно согласно его положениям инспектирующие службы будут вас проверять.

В каких случаях требуется проход дымохода через крышу? Это может потребоваться при возведении нового дома или реконструкции кровли. Кроме того, прокладка дымохода через кровлю – незаменимая часть монтажа автономной системы отопления.

При возведении нового дома вы будете знать тип используемой кровли. Не исключено, что придется организовывать сложный вывод, когда необходимо провести дымоход через крышу, покрытую металлочерепицей или обычно черепицей. На сегодняшний день легче всего обеспечить проход дымохода через сендвич-кровлю.

Если речь идет об обычной реконструкции, то уже имеется дымоход и заранее отведенное для него место. Разумеется, при строительстве нового дома намного легче устроить дымоход, так как заранее можно предусмотреть вид кровли и место, куда лучше вывести дымоход.

Способы монтажа дымохода

Решив вывести дымоход на крышу своими руками, помните, что это очень ответственное дело. Самая главная задача заключается в создании хорошей тяги. В противном случае, работоспособность дымохода будет полностью зависеть от атмосферных явлений: иногда печь будет работать без проблем, а иногда дым будет идти в само помещение, а не в трубу.

Но самое опасное то, что ошибка может стать причиной возгорания.

Для того, чтобы обеспечить устройству длительный период использования, дымоход должен отличаться хорошей теплоизоляцией.

Такой дымоход будет в меньшей степени зависеть от изменений температуры воздуха, и, скорее всего, не будет подвергаться образованию конденсата.

Если крыша плоская, то достаточно трубы с высотой в 500 мм. Если же у вашего дома коньковая крыша, то длина трубы будет зависеть от расстояния до конька:

если расстояние не больше 1,5 м, то нужно подобрать трубу с высотой +500 мм к длине конька;
если расстояние до 3 м, то труба должна быть на одном уровне;
при расстоянии больше 3 м длина трубы должна определяться на основе наклонной линии, под углом в 10 градусов.

Внутри помещения дымоход необходимо размещать вдоль стен или перегородок. Крепления устройства должны выполняться таким образом, чтобы его горизонтальные участки не превышали 1 м. Кроме того, дымоход не должен контактировать с электрической проводкой и трубопроводами. Правильный монтаж начинается от котла, чтобы каждая труба входила в предыдущую. Стыки лучше всего скреплять при помощи хомута. Обеспечение герметичности стыков – одна из важнейших задач. Для герметизации необходимо использовать герметик, который не теряет свои свойства даже при слишком высокой температуре.

Конструкции примыкания

Трубы дымоходов изготавливаются из различных материалов: огнеупорного кирпича, металлической или асбестоцементной трубы. Наличие определенного материала требует особой конструкции прохода через крышу и разной системой изоляции. Также влияние на выбор конструкции оказывают вид топлива в камине или печи. Дело в том, что у каждый вид топлива отличается своей температурой сгорания, поэтому вначале необходимо правильно выбрать горючее.

Если в печах используются дрова или уголь, то запрещается применять металлические дымоходы. Для обеспечения лучшей гидроизоляции рекомендуется делать дымоходы квадратной или прямоугольной формы.

Вокруг дымохода устанавливается собственная стропильная система. Утепляющие материалы следует выбирать в зависимости от типа минеральной ваты. Если проход дымохода обеспечивается на эксплуатируемой крыше, то нужно будет надрезать гидроизоляцию. Для обеспечения максимальной надежности, места крепления пленок необходимо подвергать дополнительной герметизации, смонтировать уплотнительную ленту.

Вот и все, теперь вы знаете, как установить дымоход через крышу. Проход сделан, труба выведена на кровлю, теперь нужно позаботиться о том, чтобы кровельный материал плотно прилегал к поверхности и не пропускал воду. Для этого применяется особая конструкция – внутренний фартук. Установка такого фартука предполагает применение внутренних планок примыкания. Обычно планки может купить вместе с другими комплектующими.
