Отопление в доме 2 этажа. Какой может быть двухтрубная система отопления двухэтажного дома: схемы и варианты

Сложно ли разработать своими силами контур водяного отопления в многоэтажном доме? Конечно, свои трудности в этом деле есть, но в целом залог высокопроизводительной системы — грамотное комбинирование типовых решений. Мы хотим рассказать вам о том, какие схемы систем отопления оптимальны для двухэтажного дома.

Открытая и гравитационная системы — реально ли

Что бы ни твердили поклонники принудительной циркуляции — да, реально. В действительности большинство профессионалов учитывают если не постоянную работу на естественном протоке, то хотя бы возможность сохранить часть производительности при отключении электричества.

Первое, что для этого нужно — нацелиться на повышение мощности котла. Перемещение нагретой воды против силы притяжения требует затрат энергии, а поскольку для создания разницы давлений используется только тепло, его потребуется не в пример больше, естественно, вырастут и тепловые потери.

Другой вопрос — эффективность системы. Для отопления больших площадей важна скорость протока теплоносителя, чтобы он успевал сохранять температуру до последнего радиатора в цепочке. Гравитационные системы на такое попросту не способны, но они опять же поддерживают проток и без циркуляционного насоса , значит, как минимум система не разморозится, а в части дома даже сохранится комфортное тепло.

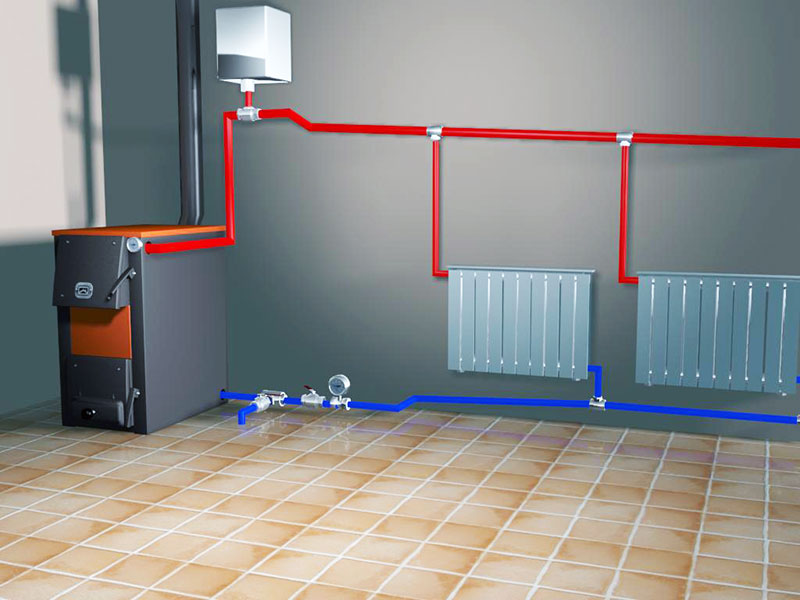

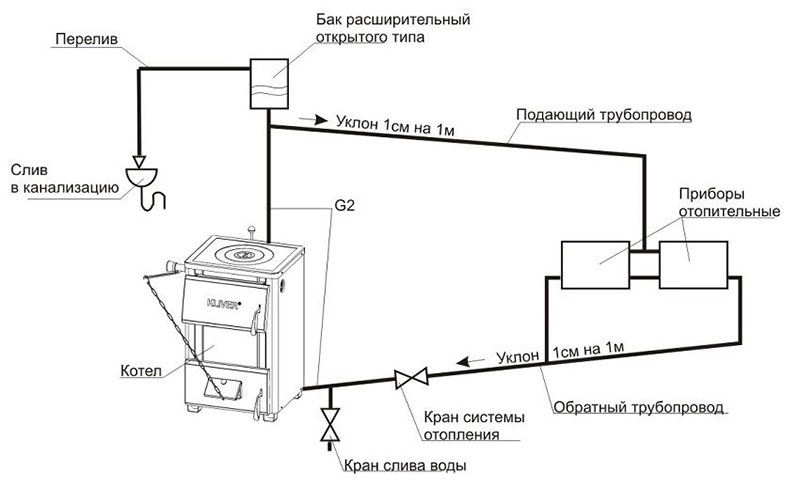

Система отопления двухэтажного дома с естественной циркуляцией: 1 — котел; 2 — расширительный бак открытого типа; 3 — подача; 4 — радиаторы второго этажа; 5 — радиаторы первого этажа; 6 — обратка

Ускорение протока достигается классическими методами:

достаточно крутым уклоном труб;
отсутствием участков с контруклоном;
увеличением объема теплоносителя (диаметра труб);
минимизацией поворотов и заужений;
увеличением разницы между верхней и нижней точками.

И все же настоятельно рекомендуется отказаться от систем без принудительной циркуляции — они слишком неэкономичные, к тому же трубы можно проложить только открыто. Вместо того чтобы из года в год переплачивать за сожженное впустую топливо, лучше потратиться один раз и организовать бесперебойное питание котельной.

Ленинградка в двухэтажном доме

Большинство классических схем применимо к многоэтажным строениям и однотрубная система не исключение. С первого этажа на второй поднимается стояк подачи. Эта труба имеет наибольший диаметр, эквивалентный патрубкам котла. Подача тянется под всеми радиаторами и за последним уже условно считается обраткой. Поскольку труба обычно обходит дом по периметру, ее дотягивают до подачи и опускают к котлу в общем техканале.

Другой вариант — опустить трубу на первый этаж и точно так же провести ее ниже всех радиаторов и замкнуть обратно в котел. Для такого подключения необходима высокая мощность котла и большая скорость протока, иначе на 8-10 радиаторе уже не будет достаточно высокой температуры. Поэтому оптимально сделать поэтажную разводку трубами с организацией двух контуров циркуляции. Если хотите чистую ленинградку — продумайте способ ограничивать проток пропорционально удаленности радиаторов от котла, но помните, что у однотрубной системы длина крыла всегда меньше.

Радиаторы подключаются к двум точкам одной трубы без разрыва. Чем больше разница между сечением магистральной трубы и отвода, тем меньше будут потери тепла и больше длина линии. Такое подключение позволяет включить радиатор в режим байпаса и локально регулировать проток, не влияя на общий режим работы — непосильная задача для классической однотрубной схемы.

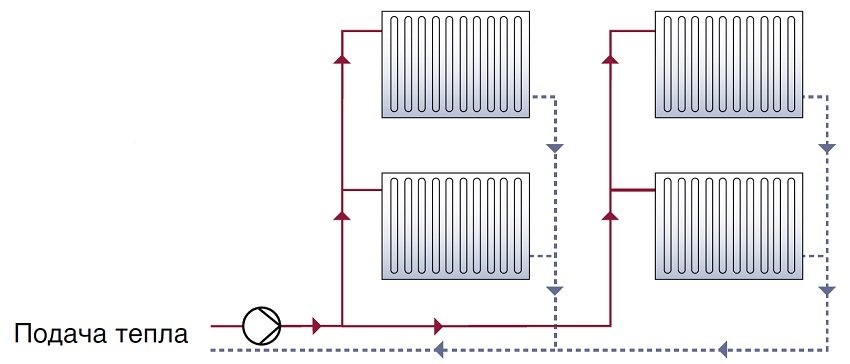

Верхняя и нижняя разводка двухтрубной системы

При двухтрубной схеме практически каждый радиатор имеет параллельное подключение и к подаче, и к обратке. Это вызывает дополнительные затраты и рост объема теплоносителя, но и передача тепла возможна на более значительные расстояния.

В современном монтаже используется комбинированный вариант двухтрубной системы. Подача тянется по верхнему этажу, обратка по нижнему, соединяются они в самом конце трубой номинального сечения, замыкающей проток. От подачи запитывается верхний радиатор, с его выхода — следующий и так до последнего, откуда охлажденная вода сбрасывается в обратку. Это наиболее экономный вариант двухтрубной схемы для обогрева больших площадей. Недостаток один — открытая прокладка труб.

В другом варианте двухтрубной схемы подача и обратка прокладываются вместе. Подключение радиаторов выполняется в двух нижних точках, что помогает скрыть магистральные трубы в полу: поскольку разводка исключает подъем труб выше радиатора, то и называется она нижней.

Коллекторные системы и подключение теплого пола

Комбинировать разные типы схем очень полезно, это помогает «заточить» отопительную систему под различные технические условия. Техническая реализация таких проектов упрощается с использованием распределительных коллекторов.

Первый их тип — это простая двухрядная гребенка с запорной арматурой, которая имеет по паре отводов для каждого крыла. На каждом из них может быть установлено различное число радиаторов с произвольной схемой подключения, но обычно общее число секций не превышает десяти.

Второй тип коллекторов имеет прозрачные колбы с поплавками для визуально наглядной регулировки скорости протока. К таким узлам подключаются трубы теплого пола и крылья разной протяженности, вместо шаровых кранов на каждой линии установлено по вентильному регулятору.

Коллекторы для теплого пола могут снабжаться дополнительным насосом рециркуляции и общим терморегулятором. Это очень характерно для многоэтажных домов, например, при комбинации теплого пола с радиаторами на разных этажах. Базовая температура теплоносителя составляет 60-70 градусов, что для теплого пола очень много. Поэтому насос подмешивает часть воды из обратки, снижая нагрев пола до 35-40 °С.

Построение развязки на коллекторах удобно и при техническом обслуживании. Вам не придется останавливать всю систему отопления в случае поломки, так как каждый участок можно отключить и слить селективно.

Оборудование котельной

Обычно коллекторы для всех этажей монтируют в помещении котельной. Это удобно, затраты на дополнительные два десятка метров труб не идут ни в какое сравнение с организацией места под отдельный коллекторный узел, а они достаточно громоздкие.

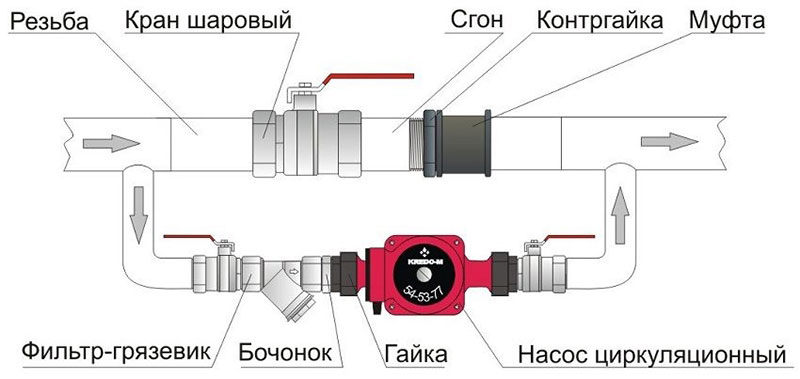

Обвязка котла классическая: на отводах запорная арматура, на подключении обратки — фильтр-грязевик. Насос устанавливается в разрыв обратки и обвязывается байпасом. Мембранный расширительный бак подключается к произвольной точке системы, а группа безопасности — отводом к трубе подачи в метре от котла.

1 — котел; 2 — группа безопасности; 3 — мембранный расширительный бак; 4 — радиаторы отопления; 5 — запорные вентили; 6 — циркуляционный насос с байпасом; 7 — фильтр грубой очистки

Как и всегда, рекомендуется выполнять обвязку оборудования котельной стальными трубами, имеющими меньший коэффициент линейного расширения, чем у пластика. Предпочтительной будет паковка на полимерную нить с использованием анаэробного герметика.

В систему отопления осталось только добавить патрубки слива и закачки воды в самой нижней точке системы. При наличии теплого пола для этого отводится пара выводов коллектора: через обратку выполняется слив, через подачу — продувка.

Обвязка радиаторов

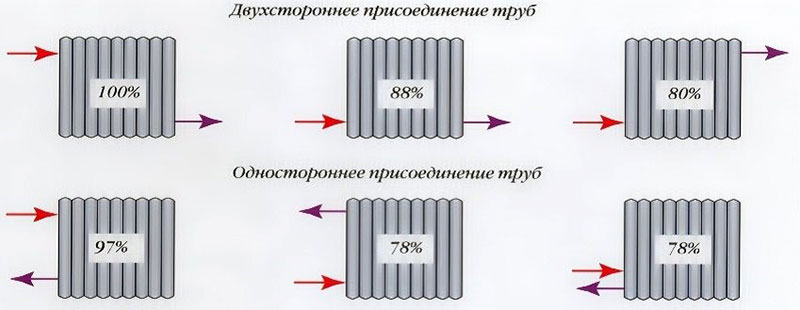

Никаких особых премудростей в подключении радиаторов нет. В один из верхних отводов, как и полагается, вкручен кран Маевского, через второй может подаваться горячая вода.

Однако более эстетичным будет нижний боковой подвод труб. Современным словом в этом плане считаются одноточечные устройства подключения, за счет которых можно заводить и подачу, и обратку в один и тот же нижний отвод радиатора.

По такому же принципу вы можете вести двухточечное подключение, но только с одной стороны. Такая обвязка смотрится менее громоздко, плюс есть множество стандартных решений. Обычно резьбовые соединения на радиаторах не более одного дюйма, поэтому упаковывать их можно и на ФУМ ленту.

Выбор схемы отопления двухэтажного дома зависит от его площади и планировки. Наиболее привычной и широко распространенной схемой для дач и загородных домов по-прежнему остается система отопления с естественной циркуляцией теплоносителя, мало чем отличающаяся от схемы отопления одноэтажных домов.

Единственной особенностью схемы разводки отопления с естественной циркуляцией в двухэтажном доме является выбор места для установки расширительного бака. Нет необходимости выносить его на чердак и можно ограничиться расположением в любом месте на втором этаже (разумеется, в самой высокой точке комнаты), обеспечив возможность сброса теплоносителя.

При таком способе подключения отопительных приборов теплоноситель поступает в них сверху (верхняя разводка), благодаря чему обеспечивается равномерный прогрев радиаторов и отапливаемых помещений. Для обеспечения направленного движения теплоносителя трубы необходимо прокладывать с уклоном 3-5 градусов, помня о том, что диаметр обратного трубопровода по мере приближения к котлу должен увеличиваться.

Подающий трубопровод может быть проложен под потолком или под подоконниками. Примеры подключения радиаторов приведены на рисунке 1.

Среди достоинств схемы отопления двухэтажного дома с естественной циркуляцией можно отметить:

Независимость от подачи электроэнергии
Надежность
Простоту эксплуатации
Бесшумность работы системы

К сожалению, недостатков в системе отопления с естественной циркуляцией на много больше, чем достоинств:

Сложность монтажа и необходимость прокладки труб с обязательным уклоном
Малая обогреваемая площадь: у системы просто не хватит напора для обогрева двухэтажного дома площадью более 130 м2
Низкая эффективность
Большой перепад температур между подачей и обраткой, что негативно сказывается на работе котла
Присутствие в теплоносителе кислорода и как следствие, внутренняя коррозия системы
Необходимость следить за уровнем постоянно испаряющегося теплоносителя и подливать его. В итоге на трубах образуется накипь.
По этой же причине нельзя использовать антифриз
Высокая материалоемкость системы

Намного эффективнее в двухэтажном доме использовать системы отопления с принудительной циркуляцией теплоносителя. При этом проще всего реализовать следующие схемы:

Однотрубную
Двухтрубную
Коллекторную

Их можно выполнить самостоятельно

Однотрубная схема отопления двухэтажного дома

При однотрубной схеме подключения отопительных приборов движение теплоносителя разделяется на две ветви, одна из которых идет на первый этаж, а вторая на второй этаж. На каждом этаже на входе трубы отопления ставится запорная арматура, что позволяет обогревать только половину помещений.

После прохождения через приборы отопления трубы с теплоносителем вновь объединяются в одну, идущую к котлу. Подключение радиаторов на каждом этаже такое же, как и для одноэтажных построек.

Для регулирования уровня нагрева радиаторов и проведения балансировки системы на входе каждого отопительного прибора устанавливается запорная арматура. На выходе из радиатора также устанавливается запорная арматура, предназначенная для его отключения в случае замены или ремонта. При таком подключении замену приборов отопления можно выполнять без остановки всей системы и слива воды. Также на каждый радиатор в верхней его части устанавливается вентиль для сброса воздуха.

Установка радиаторов выполняется с байпасной линией, что в значительной мере повышает равномерность прогрева помещения. Монтировать отопительные приборы можно и без байпасной линии, но в этом случае необходимо устанавливать в доме отопительные приборы различной тепловой мощности с учетом потери остывания теплоносителя: чем дальше от котла, тем больше секций должно быть у радиатора. Если не следовать этому правилу, то в одних комнатах будет жарко, а в других, наоборот, холодно.

Схема отопления двухэтажного дома может быть и без запорной арматуры, вернее, с меньшим ее количеством, но при этом в значительной степени снижается ее маневренность. В этом случае вести речь о раздельном отоплении первого и второго этажей уже не придется.

Достоинства и недостатки однотрубной системы отопления

Однотрубная система отопления относительно проста в монтаже
Ее использование обеспечивает эффективную теплоотдачу
Однотрубная система отопления двухэтажного дома позволяет сэкономить на материалах.

К недостаткам отопительной системы этого вида следует отнести неравномерность распределения тепла по отопительным приборам, а также необходимость проведения балансировки системы.

Всех этих недостатков лишена двухтрубная система отопления двухэтажного дома с принудительной циркуляцией теплоносителя.

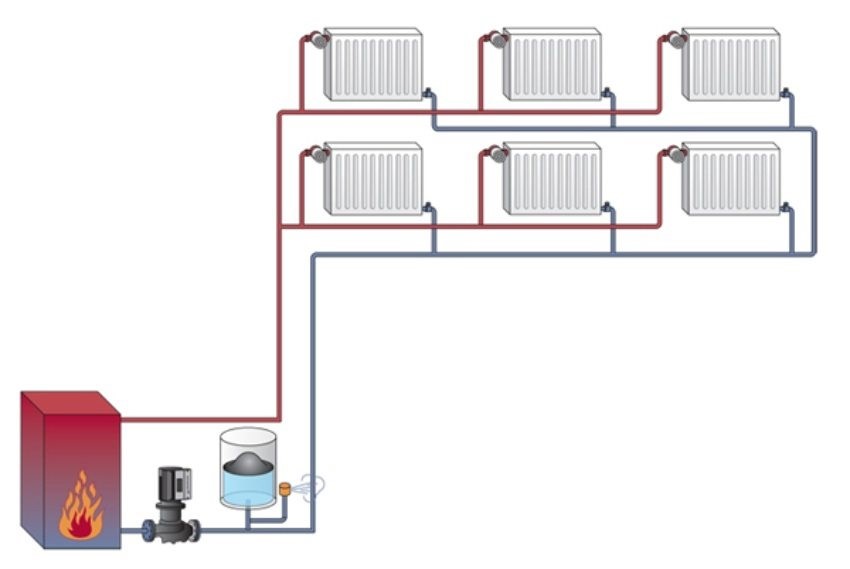

Схема отопления с принудительной циркуляцией двухэтажного дома

Двухтрубная система отопления двухэтажного дома с принудительной циркуляцией обеспечивает равномерное распределение тепла и является более эффективной системой, не зря ее часто сравнивают с кровеносной системой человека. В ней к каждому отопительному прибору нагретый теплоноситель подается отдельно через ответвление из общей подающей трубы. К обратному трубопроводу от каждого радиатора также предусмотрен отвод.

Радиаторы устанавливаются с воздухоотводчиками и запорной арматурой на трубе подачи, позволяющей менять степень нагрева отопительного прибора. В целях безопасности и во избежание избыточного давления в отопительном приборе, на отводе от радиатора обратной трубы запорная арматура не ставится. Подающая труба может быть проложена под потолком или под подоконником.

Единственным недостатком двухтрубной системы отопления является ее высокая материалоемкость: трубы нужны в двойном количестве для подачи и обратки. К тому же трубы трудно декорировать, а спрятать их не всегда удается. Всех этих недостатков лишена коллекторная схема отопления.

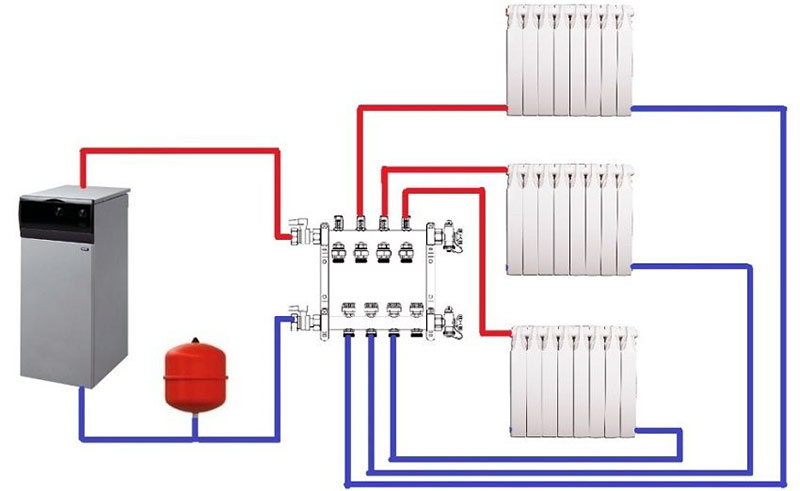

Коллекторная схема отопления двухэтажного дома

Коллекторная схема с равным успехом может использоваться для обогрева как одноэтажного, так и двухэтажного дома. Работает она только с принудительным движением теплоносителя, который подается предварительно на коллектор. При этом каждый отопительный прибор отдельно подключается к коллектору через запорную арматуру.

Подобный способ подключения позволяет монтировать и демонтировать отопительные приборы на работающей системе, без ее остановки и слива теплоносителя.

Системой легко управлять. Каждый ее контур является независимым и может быть подключен к отдельной системе автоматического регулирования с отдельным циркуляционным насосом.
Можно подключить теплый пол
Можно спрятать трубы в фальшпол, расположив коллектор в отдельном шкафу
Система отопления просто монтируется и может быть выполнена «собственными руками»

Чему отдать предпочтение

Любая из приведенных схем отопления двухэтажного дома проверена на практике и неоднократно доказывала свою эффективность. Принципиальной разницы между ними нет. Реализовать на практике намного проще коллекторную схему отопления.

Вопросы пользователей:

Какой диаметр пластиковых труб следует использовать в двухтрубной системе отопления двухэтажного дома?
При принудительной системе циркуляции как сделать разводку на втором этаже чтобы твердотопливный котел не закипел при отключении электричества
Какую систему отопления лучше применить для трёхэтажного детского сада?
Здравствуйте. Подскажите, пожалуйста. Одноэтажный дом с цокольным этажом. На уровне первого этажа пристроена котельная (котел на первом этаже, хочу заметить - НЕ в цокольном). Как правильно собрать однотрубную систему, куда установить циркуляционный насос
В соответствии с какими нормативными документами производится выбор схема системы отопления(однотрубная, двухтрубная, с нижней разводкой, с верхней разводкой, тупиковая)
Здравствуйте. Двух этажный дом. На первом этаже электро котел и последовательная схема подключения радиаторов. На первом этаже свой электро котел, но схема подключения коллекторная. Возможноли их объеденить и замкнуть на один котел. В обоих схемах есть р
Здравствуйте! Двухтрубная горизонтальная система отопления с принудительной циркуляцией. Дом двухэтажный. На втором этаже 2 радиатора. Могу ли я запитать их из двух разных точек первого этажа?
Добрый день! Возможно ли совмещение двухтрубной и однотрубной системы в контуре отопления? спасибо
Обязателен ли байпас у батареи. Если да, то какой СНиП это регулирует?
здравствуй подскажите пожалуста какой диаметрами труб нужно провести линии отоплении для двух этажного дома
Доброго времени суток!У меня двух этажный дом на втором этаже 10 радиаторов,на первом 10 радиаторов!Купил котел Ferroli напольный,и насос,хочу сделать принудительную систему отопления,двухтрубную!Подскажите пожалуйста как?Заранее благодарю,с уважениемГеор
У меня 2х этажный дом. На первом этаже отопление без насосоа. Второй этаж без отопления. Можно ли второй этаж подключить к действующему отоплению через насос, а первый чтобы так и оставить без насоса? Все отопление от одного котла. Если можно то как?.
Добрый день!Подскажите пожалуйста!Мы с мужем сами построили дом без привлечения других лиц.Но в отоплении не можем определиться.Дом 2этажа пристроена котельная на уровне 1этажа.От отопления хотим получить следующее:на 1этаже теплый пол и батареи,2этаж тол
Доброго времени суток.Навесной котёл, двух трубная система полипропилен 25 мм.Построил мансарду.На второй этаж строители под пол запустили металлопластиковую трубу 20.Две батареи,однотрубка.Второй этаж не греется вообще.КАК МОЖНО ИСПРАВИТЬ? СПАСИБО.

Домовладельцам нравится однотрубная система отопления двухэтажного дома, схема которой считается наиболее экономичной. Длина труб в ней меньше двухтрубного варианта, хотя диаметр труб больше, прогрев батарей неравномерный, повышенный объем теплоносителя, перекачивая который расходуется больше электроэнергии.

Выгодна ли самотечная однотрубная система двухэтажного дома

Намереваясь смонтировать данную дешевую схему, домовладелец сильно ошибается. Самотечная система (в просторечии, «самотек») обойдется вдвое-втрое дороже оснащенной циркуляционным насосом. Естественная циркуляция требует:

толстых труб для минимизации гидравлического сопротивления теплоносителю;
достаточности уклонов магистральных труб;
расположения отопительного котла ниже уровня отопительных приборов в приямке на кухне /в подвале, показанного на рисунке ниже.

Самотечному отоплению 2-х этажного дома присущ стандартный недостаток - батареи второго этажа прогреваются лучше первого. Установка байпасов, регулировочных устройств наращивает стоимость системы.

В каких домах выгоден однотрубный «самотек»?

Только не в 3-х этажном доме. «Самотечный» теплоноситель движется «лениво». Имеющиеся 20 кг разницы в весе тонны нагретой и холодной воды не создадут достаточной разницы давлений между «подачей и «обраткой для интенсивного движения по трубам, батареям.

В двухэтажном доме «самотек» будет работать неплохо, но второй этаж должен быть полноценным, имеющим чердак, позволяющий установить расширительный бачок. От котла в подвале (приямке) до бачка идет главный вертикальный стояк подачи. От стояка отходит т.наз. «лежак», уклоняющийся вниз. От «лежака» опускаюся стояки к этажным радиаторам. Эта вертикальная система, показанная на рисунке ниже, напоминает устройство отопления многоэтажного дома.

Мансардный второй этаж вашего дома, имеющий окна в крыше (невысоких стенах) затрудняет монтаж самотечной системы. Мансарда исключает установку открытого расширительного бачка, наполненного антифризом. Герметичный бачок с газоотводящей трубкой, выведенной наружу, спасет положение, увеличивая затраты.

Наклонные трубы-«лежаки» плохо вписываются в пространство мансарды, могут пересекать оконные проемы, портя интерьер помещения.

«Самотек» больше подходит одноэтажным домам в местностях, характеризуемых ненадежным электроснабжением.

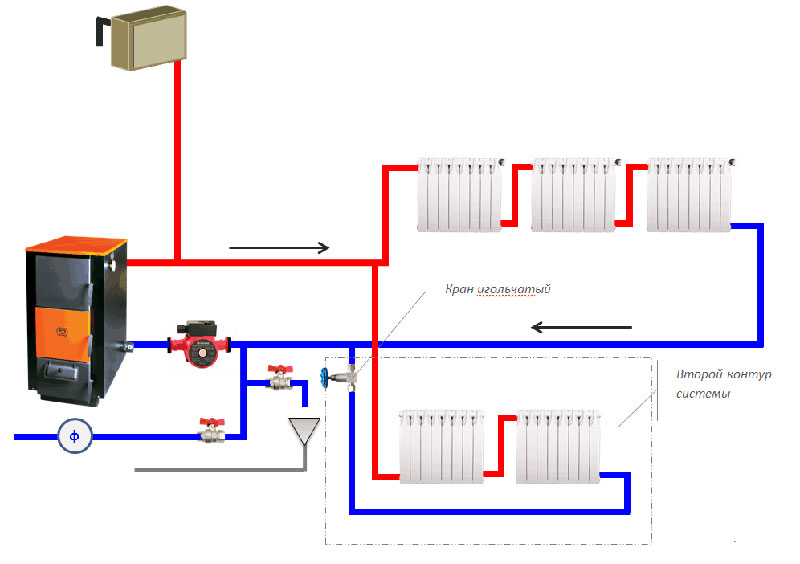

Однотрубная система отопления двухэтажного дома с циркуляционным насосом

Включает этажные контура с горизонтальной однотрубной разводкой, соединенные вертикальными стояками «подачи» и «обратки», Последние пространственно разнесены или объединены в двухтрубный стояк. Циркуляционный насос включается в обратную магистраль («обратку») перед отопительным котлом.

Простейшая однотрубная система отопления двухэтажного дома, схема которой содержит два контура по 3 радиатора, показана ниже.

Расход теплоносителя по горизонтальной магистрали в N раз больше (N – число последовательно соединенных радиаторов), требемого двухтрубной схемой. «Однотрубка», имеющая одинаковое числе отопительных приборов с «двухтрубкой», оснащается циркуляционным насосом большей мощности.

В каких домах выгоден монтаж насосных однотрубных систем?

Снижение длины труб отопления относительно двухтрубных схем присуще многоэтажным жилым домам, промышленным зданиям (цехам, складам), характеризуемым длинами контуров отопления в сотни метров. Применение «однотрубки» в них реально экономит отопительные трубы. Широкое применение в индивидуальном строительстве объясняется недопониманием реального соотношения затраты-достоинства данного типа отопления заказчиками и теплотехниками-практиками.

В небольших двухэтажных домах площадью около 100 кв.м (50 кв.м – первый этаж, 50 кв.м – второй) часто монтируют «однотрубку», хорошо работающую при коротких контурах, содержащих 4-5 отопительных приборов. Большие дома со множеством радиаторов плохо подходят для однотрубных схем, хотя реально работают объекты с десятком батарей в этажном контуре, как в показанной ниже смешанной вертикально - горизонтальной однотрубной схеме.

Распространенные ошибки при монтаже

Выше изображены «ленинградские» схемы горизонтальных однотрубных этажных контуров с радиаторами, подключенными к общей магистрали двумя тройниками. Через каждый прибор протекает только часть полного объема теплоносителя, циркулирующего по контуру. Можно встретить ошибочное подсоединение без магистральной трубы (см. контур первого этажа на рис. ниже).

Такой способ подключения радиаторов отопления является предельно дешевым. На каждый радиатор приходится один фитинг для присоединения металлопластиковой трубы Ду20 или Ду25 и отрезок трубы между соседними приборами. Дешевле не придумать. Но расплата за дешевизну – плохая работа половины радиаторов. Первый их них (по ходу движения теплоносителя) нагрет до температуры 55 °С, а последний при N=6-8 нагревается всего до 35 °С, поскольку теплоноситель, проходя через радиаторы, интенсивно остывает в них.

А как работает правильно собранная схема?

При выполнении классической однотрубной схемы («ленинградской»), когда под радиаторами проложена магистральная труба, ситуация другая. Движущийся теплоноситель, встречая на своем пути первый тройник, распределяется на два потока в соответствии с величинами гидравлических сопротивлений прямого пути и бокового отвода тройника. Из-за большего гидросопротивления бокового отвода в радиатор затекает небольшая часть общего потока теплоносителя (обычный «коэффициент затекания» составляет 0,2-0,3). Эта малая часть остывает внутри батареи на несколько градусов, как показано на рисунке ниже, подмешиваясь на выходе к основному неостывшему потоку. Результирующая его температура оказывается выше, чем при пропускании всего объема жидкости через отопительный прибор.

При движении по контуру температура жидкости все равно снижается, но в меньшей степени, до температуры уже не 35 °С, а примерно 45 °С, т.е. батареи в цепочке оказываются более выровненными по нагреву. Специалисты высказывают мнение, что однотрубная схема («Ленинградка») позволяет добиться равномерного прогрева до 10-11 радиаторов в контуре (по десять секций в каждом приборе).

Как выровнять неравномерность нагрева радиаторов?

Обычный способ выравнивания их теплоотдачи при неодинаковом прогреве - постепенное наращивание тепловой мощности (или, что эквивалентно, числа секций) радиаторов по ходу движения теплоносителя в контуре. Если мощность первого в контуре отопительного прибора принять за 100 %, то у следующего она 110 %, и так далее вплоть до 150-200 % мощности у последнего (в зависимости от числа последовательных радиаторов).

При выполнении однотрубной системы отопления двухэтажного дома, схема которой включает магистральную трубу, диаметр последней берется большим. Так при выполнении подводок к радиаторам металлопластиковой трубой Ду16, для восьми-девяти отопительных приборов в этажном контуре следует брать «магистралку» с Ду40. Труба Ду32 работать будет, но устойчивость системы понизится. Это означает, что любое изменение температуры теплоносителя будет вести к ее разбалансировке, т.е. заметному изменению разности температур нагрева соседних радиаторов в контуре.

Распространены схемы «однотрубок» с обвязкой радиаторов т.наз. «байпасами», как показано на фото ниже.

Это участки меньшего диаметра, включаемые в разрывы магистрали под радиаторами, иногда еще и с устанавленным устройством регулирования расхода (игольчатым вентилем или др.). Регулировочные вентили ставятся и в одну (или в обе!) подводки к радиаторам. Получается, что вместо сплошной магистрали одного диаметра имеется труба переменного диаметра. При этом монтажники-практики ошибочно полагают, что для разветвления потока теплоносителя на две составляющих в тройнике подводки к радиатору требуется сузить основной проход для него. Это неверно, поскольку жидкость, находящаяся под давлением, заполнит любой свободный объем, встречающийся на пути ее потока.

Конечно, если в такой схеме со множеством устройств регулирования расхода постоянно заниматься ручным управлением прогревом каждого прибора, то можно-таки, тратя уйму времен, постоянно добиваться их равномерного нагрева. Но стоит ли «овчинка выделки»? Если делать «однотрубку», то присоединять радиаторы следует к магистрали неизменного большого диаметра, обеспечивая им стабильную работу при небольшом снижении нагрева приборов вдоль контура.

Заключение

Если радиаторы в однотрубной схеме присоединить к магистральной трубе с диаметром, по крайне мере вдвое превышающим диаметр подводок к ним (при соответствующем размере фитингов), то ценой таких затрат на материалы можно добиться снижения температуры в цепочке до 8-10 приборов. В двухтрубной схеме тот же результат достигается при небольшом диаметре всех труб отопления.

Обязательным условием комфорта для каждого дома в нашей стране является наличие надежной и экономичной системы отопления. В нынешних условиях для большинства потребителей используются газовые котлы, так как этот вид топлива относится к наиболее доступным и удобным в эксплуатации.

При этом важно брать в расчет и нюансы, связанные с магистральной разводкой теплоносителя по дому. Одной из популярных и востребованных является однотрубная система отопления двухэтажного дома, схема которой может применяться и в строениях большей этажности.

Конструкционные особенности

Данный тип обогрева не использует в своей конструкции традиционного деления веток на подающие (отводящие теплоноситель от теплогенератора) и обратные (возвращающие остывшую жидкость в котел). Деление по этой схеме является лишь условным, как правило, половина магистрали после котла принимается «подачей», а дальше - «обратка».

Традиционная схема однотрубной системы отопления двухэтажного дома включает в себя следующие элементы:

Телогенератор (котел) обеспечивающий передачу энергии теплоносителю (жидкость в системе). В роли первого могут выступать газовые, электрические или даже твердотопливные котлы. Жидкость - подготовленная мягкая вода или антифриз.
Отопительные потребители - секции радиаторов. Материалом для разных моделей служит чугун, сталь, алюминий.
Расширительный бак, компенсирующий перепады давления внутри системы. Для открытых систем подбирается открытая конструкция бачка, а для закрытых систем - мембранные емкости.

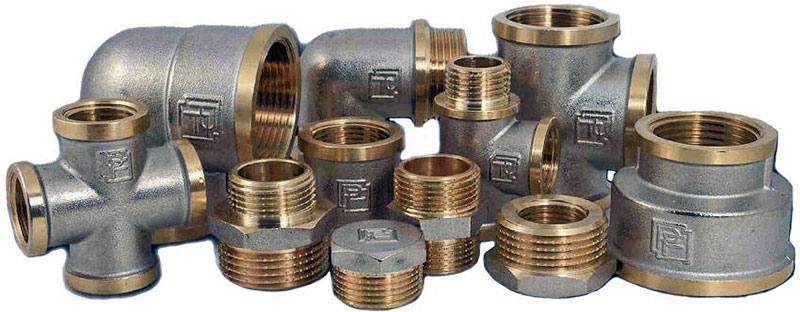

Составные элементы разводной магистрали. В комплект входит достаточное количество труб, вентилей, фильтров, кранов и другой запорной арматуры.

Принцип работы данной система отопления для 2х этажного дома (схемы имеются на сайте) не зависит от используемого типа котла.

Отличительные характеристики

Главной чертой, которая отличает однотрубную разводку от многообразия двухтрубных схем системы отопления двухэтажного дома, является отсутствие обратки. Фактически все потребители монтируются на единой магистральной петле.

Деление однотрубных схем также предусмотрено по конструкционному признаку на вертикальные и горизонтальные схемы. В традиционной схеме отопление 2 этажного дома с одной трубой применяются кроме прочих элементов радиаторные регуляторы, шаровые краны, термостатические клапаны и т.д. Одним из бонусов является возможность монтажа магистральных труб под полом. В этом случае обеспечивается лучшая эстетическая составляющая.

Также монтаж однотрубной разводки в отличие от двухтрубной системы отопления двухэтажного дома провести немного легче. При этом в случае укрытия под полом труб, удастся снизить тепловые потери.

Минусы однотрубных систем водяного отопления

Принципиальное отличие однотрубной схемы от двухтрубной заключается в способе соединения радиаторов в системе - оно последовательное. Это исключает возможность контролировать интенсивность теплоотдачи каждого из них по отдельности, не снижая температуру в последующих в цепи. То есть если в одной комнате (не последней) очень жарко, то убавив температуру на батарее именно в этой комнате, тем самым снижается температура во всех остальных.

Второй более чем существенный недостаток - повышенное давление теплоносителя для того, чтобы система могла работать эффективно. Если речь идет об одном доме, такой недостаток при наличии хорошего циркуляционного насоса даже не заметен, но в централизованных котельных увеличение мощности насоса влечет за собой увеличение эксплуатационных расходов, интенсивное воздействие на магистраль, риск повреждения и протечек и т.д. Все это требует постоянного контроля воды в системе и ее подкачки. Это, в свою очередь, приводит к концентрации воздуха и увеличению воздушных пробок.

Третий минус - вертикальная разводка, при которой расширительный бак всегда устанавливается в самой верхней точке. Если это частное домовладение, для его размещения вполне может быть задействован чердак, но при этом бак желательно утеплить во избежание его промерзания. В многоквартирных домах нужно выполнить целый ряд мер не только по утеплению, но и поддержанию температуры на приблизительно одинаковом уровне с верхнего по нижний этажи, что очень проблематично. На верхнем этаже жильцы всю зиму открывают форточки, а нижним приходится использовать камины, радиаторы и прочие ухищрения, чтобы согреться.

Поскольку потеря тепловой энергии к нижним этажам превышает 50%, рекомендуется устанавливать на каждом этаже специальные «вилки» и увеличивать количество секций радиаторов на нижних этажах.

Общая схема с учетом всех элементов обвязки

Вертикальная разводка

Перед тем, как правильно сделать отопление в двухэтажном доме, необходимо выбрать наиболее удобный тип разводки. Часто для таких строений предпочитают подбирать вертикальный тип. В этом случае разогретая вода поднимается по стояку, а дальше происходит ее распределение к отопительным радиаторам.

В большинстве случаев перемещение осуществляется естественным способом притом, что нагретая масса воды перемещается вверх за счет своих физических свойств.
С верхней точки осуществляется перемещение теплоносителя по трубам за счет сформированного во время монтажа уклона в несколько градусов.
Возврат происходит при достижении нижней точки системы, в которой обычно расположен котел.

Данная схема отопления 2-х этажного частного дома является абсолютно независимой от наличия электричества. Хотя теплоноситель перемещается недостаточно быстро по трубам, но происходит экономия на использовании электроэнергии.

В качестве недостата отмечается то, что трубы, расположенные под уклоном вряд ли удастся спрятать под пол.

Горизонтальная разводка

Данный тип не нуждается в вертикальном стояке. Основная магистраль может быть скрыта под полом либо находиться над его уровнем. Если осуществляется монтаж магистрали для отопления 2х этажного частного дома своими руками с возможностью укрытия под пол, то необходимо позаботиться о снижении тепловых потерь.

Для этого проводится укрытие труб в термоизоляционные кожухи. Если в магистрали не предусмотрен циркуляционный насос, то прокладка трубопровода также должна осуществляться под небольшим уклоном.

Оптимальный монтаж секций радиаторов

Для подключения отопительных радиаторов специалисты предлагают использовать один из популярных способов:

Проточное подключение

Теплоноситель, перемещаясь по магистрали, поступает внутрь радиатора через верхнее отверстие, а затем, отдав часть тепловой энергии, удаляется через нижний патрубок в радиаторе. Проводить какие-либо регулировки, связанные с температурой или скоростью подачи, в таких системах нет никакой технической возможности. Данный вариант подключения является актуальным для относительно небольших отапливаемых площадей.

С замковыми участками

Эта схема однотрубной системы отопления двухэтажного дома подразумевает наличие замковых участков трубопровода. Запорная арматура устанавливается обычно перед входным патрубком радиатора, а также на вмонтированном участке магистрали, соединяющем точку входа и выхода из радиатора. Данный элемент разводки называется байпасом. Подобное решение позволяет разделить теплоноситель на два потока. Одна его часть проходит по радиатору, а вторая - отправляется через байпас. Таким образом удается проводить регулировку температуры в каждом из блоке радиаторов.

ВИДЕО: Подключение радиатора

Алгоритм монтажа системы

Для правильной и эффективной работы необходимо по имеющемуся проекту системы отопления выполнить грамотный монтаж всех ее элементов. В таком случае необходимо соблюдать последовательность:

установка котла на постоянное место;
отделка стен под радиаторами;
монтаж секций с радиаторами под углом;
монтаж магистральной разводки с обозначением врезки радиаторов;
врезка радиаторов по меткам.

Работа по монтажу должна проводиться последовательно от первых секций, расположенных ближе к выходу трубы из котла до последних - монтируемых на условной части «обратки».

Нельзя допускать обратного уклона, так как это приводит к завоздушиванию системы.

ВИДЕО: Однотрубная система отопления

Для владельцев частных домов и малоэтажных коттеджей проблема выбора между централизованным и автономным отоплением не стоит – преимущество явно на стороне газовых или твердотопливных котлов, работающих только на отопление частного домостроения. Этот способ намного эффективнее, чаще и экономнее, а собственная система отопления разрешает регулировать температуру в каждом отдельно взятом помещении в соответствии со своими требованиями. Поэтому основная задача – правильно выбранная схема отопления двухэтажного дома, например, такая:

Расчет отопления 2-этажного здания

Расчет энергоэффективности, теплоотдачи и технических параметров отопления определяет ее рабочие характеристики, количество теплопотерь в доме, мощность теплогенератора, количество радиаторов, их месторасположение и т.д.

Производительность котла, который обеспечивает эффективное отопление двухэтажного дома, вычисляется по общим результатам потерь тепла в здании. В исходные данные для расчетов должны входить:

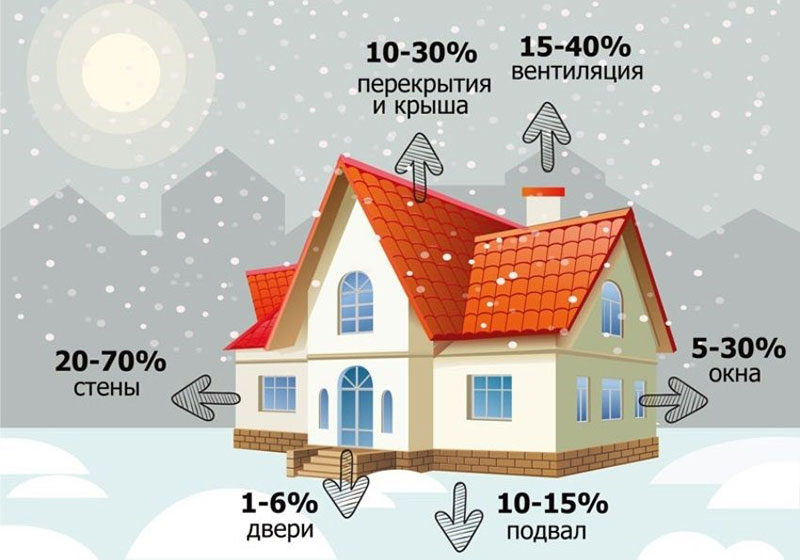

Площадь каждой их обогреваемых комнат и общая площадь всех помещений в доме.
Климатические и географические особенности местности.
Теплоизоляция здания и каждой комнаты.
Стройматериалы, из которых выстроены несущие стены, межкомнатные перегородки, потолочные и другие перекрытия, а также их толщина.
Конструктивное решение кровельной системы, наличие или отсутствие мансарды, чердака, надпотолочного технического места.
Габариты окон и дверей, качество их утепления.

Смотреть видео или скачать ролик о разных схемах 2-трубного подсоединения можно здесь:

Из чего состоит система отопления

Электрический, твердотопливный, жидкотопливный, газовый теплогенератор – это основной узел в отопительной системе и в схеме с ГВС. Средний стандартный норматив производительности котла – 100 Вт/1 м 2 площади с потолками высотой ≤ 3 м в утепленном помещении. Котел должен иметь запас мощности ≤ 20%. При организации ГВС запас мощности должен быть увеличен до 45-50%.

Корпус любого котла отопления одноэтажного дома с естественной циркуляцией или с принудительной может быть чугунным или металлическим. Сам теплогенератор может крепиться на стене или стоять на полу. Напольный агрегат рекомендуется монтировать или в отдельном здании, или в отдельном изолированном помещении. В этом помещении должна быть оборудована вентиляция, установлен бойлер для ГВС, смонтирован дымоход.

Если разрабатывается проект отопления двухэтажного дома с настенным агрегатом на газе, то дымоходный канал не нужен. Также не нужно выполнять требование к установке агрегата в отдельном здании или помещении. Котел в двухэтажном доме с одним контуром работает только на отопление здания. Если теплогенератор двухэтажного частного дома своими руками предназначен и для вырабатывания горячей воды (ГВС), то устанавливают двухконтурный агрегат.

Энергия от теплогенератора в трубы и батареи передается двумя способами: отопление с естественной циркуляцией или обогрев с принудительной циркуляцией теплоносителя по трубам отопления двухэтажного дома. Современные модели 2-контурных котлов имеют свой собственный насос, обеспечивающий циркуляцию нагретой воды или антифриза, и снабжены расширительным резервуаром закрытого типа.

Радиатор – это изделие из биметалла или с анодированием, также он может быть сделан из алюминия, стали, чугуна. Коэффициент теплоотдачи и степень инерционности радиатора находятся в прямой зависимости от габаритов и материалов, из которых сделан прибор. Габариты определяются количеством секций, стандартное их количество – семь. Также для работы радиатора на нем должен быть установлен кран Маевского, запорная арматура (вентиль) и терморегулятор.

Где рекомендуется устанавливать батарею, обычно указывается в паспорте к нему. Это оконные проемы (под подоконниками), около входных дверей и расчетные места по периметру комнаты. К стоякам и трубам отопления радиаторы подключаются двухсторонним или односторонним способом по диагонали, сверху или снизу. Тип подключения определяет производительность батареи.

Любые схемы отопления двухэтажного дома с естественной циркуляцией или с принудительным движением воды рассчитываются на определенное число батарей (I), и их количество определяют по следующей формуле:

I = S х k 1 х k 2 х k 3 х k 4 х 100 / P (единиц), где

S – площадь отапливаемой комнаты в квадратных метрах;
P – производительность одной секции батареи (Вт);
K I – коэффициент, применяемый к стеклопакетам;
K II – коэффициент теплопотерь, применяемый к внешним стенам;
K II – коэффициент, значение которого зависит от кровельной системы – ее способа утепления и конструкции;
k iv – коэффициент, значение которого зависит от высоты потолочного перекрытия (k iv = 1, если высота потолка ≤ 2,5 м).

Трубы отопления обеспечивают движение, распределение и обратный ход горячей воды в теплогенератор. Значение сопротивления потока определяется гладкостью внутренней поверхности магистрали и выбранным способом передвижения воды – схема отопления двухэтажного дома с принудительной циркуляцией или система отопления двухэтажного частного дома с естественной циркуляцией. Каждая схема отопления 2-этажного частного дома должна быть герметичной, что обеспечивается качеством обвязки.

Расширительный бак, которым оснащается двухтрубная система отопления двухэтажного дома закрытого или открытого типа, нужен для сохранения требуемого объема воды, циркулирующей в трубах. Резкий нагрев теплоносителя – это увеличение его объема, и лишняя жидкость выдавливается в расширительный резервуар.

В бачке есть воздушная камера и камера для теплоносителя, которые разделяются мембраной. Закрытые схемы смонтированы так, что резервуар крепится на обратке, перед всасом насоса. Но такая конструкция должна предусматривать крепление бачка на высоте ≥ 1 м.

Расширительный резервуар открытого типа монтируется в самой высокой точке отопительной системы. Объем бачка должен иметь 10-процентный запас по объему. Отправной точкой объема считается общий литраж теплоносителя в трубах. Недостаток такой конструкции – быстрое испарение воды из бачка.

Запорная арматура помогает смонтировать схемы отопления таким образом, чтобы их можно было ремонтировать или обслуживать, не отключая отопление полностью. Краны или вентили могут врезаться до или после любого прибора или узла, требующего дальнейшего обслуживания, а также на входе системы.

Предохранительный и обратный клапаны, автовоздухоотводчик, запорная арматура для балансировки давления называются предохранительными. Эти устройства предохраняют трассу отопления от гидроударов и резких скачков скорости и давления теплоносителя. Отсекающий клапан перекрывает газ (электричество, подачу другого типа топлива), как только срабатывает любой из датчиков, например, газоанализатор, или прекращается работа насоса.

Электромеханический или электронный вентили, терморегулятор – это регулирующая арматура, которая предназначена для стабилизации рабочих параметров отопительной схемы.

Гидравлическая, термодинамическая стрелка, коллектор – для разветвления гидроконтуров, уменьшения теплопотерь, повышения проходимости воды и раздачи тепла по всей сети радиаторов. Рядом с коллектором обычно монтируют контрольные приборы и аппаратуру.

Насос в системе отопления частного дома необходим для продвижения воды по теплотрассе, его наличие – это возможность не соблюдать уклоны и геометрию магистрали, которой требует система отопления с естественной циркуляцией.

Расчет производительности насоса: Q = P/ ΔT х 1,16 (м/сек, л/сек, м 3 /час).

Символ	Что обозначает	Единица измерения
Q	Максимальная прокачка подачи через насос	л/с, м 3 /час
P	Максимальная производительность теплогенератора	кВт
ΔT	Теплоотдача с батарей, базовое значение 20 0 C	0 C
1,16	Удельная плотность теплоносителя (вода)	Вт/час
H	Давление замкнутой схемы	Па
R	Гидропотери в магистрали (если делать отопление в двухэтажном частном доме своими руками), 150	Па/м
L	Общая длина всех контуров	м
Z ƒ	Коэффициент шероховатости	1,3 – для фитингов и шаровой запорной арматуры; 1,7 – для термовентилей, 2- или 3-ходовых вентилей

Разные решения по отоплению

Как устроена однотрубная система отопления двухэтажного дома, схема приведена ниже. Принцип состоит в последовательном включении обогревательных приборов. Поток жидкости будет стабильным, если использовать трубы Ø ≥ 32 мм. При таком диаметре трубной магистрали хорошо будет работать и гравитационная система отопления двухэтажного дома, то есть, без насоса.

Из-за разницы температуры и давления в начале и в конце магистрали движение воды будет медленным, но постоянным. Недостаток такой схемы состоит в том, что каждая следующая батарея будет холоднее предыдущей. Поэтому перед тем, как сделать отопление по 1-трубной схеме, просчитайте общую длину труб. Чем длиннее магистраль, тем менее эффективно она будет обогревать дом.

Также первый вариант более известен, как ленинградская система отопления (схема для двухэтажного дома или одноэтажного здания). Чтобы повысить КПД схемы, можно врезать насос, запорную арматуру с термостатическими клапанами, установить байпас.

Двухтрубное отопление в двухэтажном частном доме своими руками устраивают по принципу деления подающего и обратного потоков жидкости. Контур такой схемы требует параллельного подсоединения входа и выхода нагревательных батарей. Температура воды в секциях будет всегда одинаковой, а стабильная работа теплогенератора не зависит от расстояния и длины магистрали.

Если сделать отопление по 2-трубной схеме, то врезка кранов и терморегуляционных вентилей поможет обслуживать и ремонтировать узлы и отдельные участки без полного отключения. Если же в такую схему включить гидравлическую стрелку с коллектором компланарного типа, то все дополнительные контуры можно будет разделить.

Коллекторное подсоединение разводки

Лучевая разводка (звезда) – это коллекторная система отопления двухэтажного дома, которая предусматривает радиальную укладку труб трубопровода и подсоединение к ним автономных схем. Если соблюдать одинаковую длину разводки в домике, то гидробаланс будет стабильным, теплообмен повысится, сопротивление в трубах уменьшится. Правильный расчет подачи будет соблюден при монтаже регулировочной арматуры и насоса в каждом из подключенных контуров. Недостаток схемы – большой расход стройматериалов, высокие трудозатраты. Достоинства – точная регулировка каждого радиатора, высокий КПД, легкое обслуживание.

Как правильно и равномерно распределить теплоноситель по высоте

Подача воды снизу вверх в схеме отопления в частном доме в два этажа – это, прежде всего, подсоединение стояков на первом этаже или в подвале. 2-трубный контур – это сделанная параллельная трасса подачи и обратки. Вода движется наверх и, проходя через батареи, начинает движение вниз, к котлу. Трубы подачи должны заканчиваться выше батарей второго этажа. Вся подающая магистраль должна иметь общий клапан для стравливания воздуха. На каждый радиатор ставят свой кран Маевского.

Разводка с верхним подключением обогрева – это движение воды сверху вниз. По основной трубе подачи вода попадает в закольцованную разводку или в тупиковые отводы схемы. Подача в радиаторы осуществляется с чердачного утепленного помещения. Дальше по вертикально смонтированным трубам вода попадает в общую обратку и по ней – в рубашку теплогенератора. На этапе проектирования такой разводки необходимо учитывать месторасположение насоса – он должен быть включен в трубу обратного хода в непосредственной близости от котла. Пользоваться циркуляционным насосом в таком варианте подключения обязательно, иначе движения теплоносителя не будет, кроме первых радиаторов.

Двухтрубное отопление частного дома в вертикальном исполнении с любым вариантом подключения подачи требует постоянного контроля за балансом давления и температуры. Но если условия контроля и возможности регулировки обеспечены, система будет работать стабильно и в плане выдерживания нужного давления, и в плане соблюдения температурного режима.

Изучить и понять, как работает отопление частного дома, достаточно просто. Сложнее проделать всю работу самостоятельно и бесплатно, поэтому помощь профессионалов здесь не помешает.
