Источники бесперебойного питания (ИБП) для газовых котлов. Источник бесперебойного питания для газового котла: виды, особенности и критерии выбора Ибп для газового котла отопления

Современные газовые котлы хороши тем, что при наличии нормальных условий работы они работают полностью автономно. Вмешательство человека обычно требуется только для корректировки параметров. Но для стабильной работы им необходимо определенное давление и качество газа, а также качественное и постоянное электропитание. С последней задачей справляется источник бесперебойного питания для газового котла. О их выборе и параметрах и пойдет речь.

Для чего нужен ИБП

В нашей стране в зимнее время без отопления не обойтись. Причем обогрев желателен без сбоев и остановок — в сильные морозы возможна разморозка системы. При организации системы надо помнить, что большая часть современных котлов управляются автоматикой, а движение в системе обеспечивается циркуляционными насосами. Все это оборудование работает от электричества.

С учетом того, что в зимнее время перебои с электропитанием далеко не редкость, необходимо принимать дополнительные меры по созданию резервированного электропитания. В большинстве случаев ставят ИБП — источник бесперебойного питания. Его задача — подавать питание от аккумуляторных батарей при пропадании или «проседании» напряжения в сети.

Особенности выбора для газовых котлов

Источник бесперебойного питания для газового котла подбирать надо с таким условием, чтобы он подавал напряжение правильной формы — максимально приближенной к идеальной синусоиде. При этом еще важна синхронизация синусоиды по фазе.

Все эти требования необходимы для обеспечения нормальной работы блока управления. В большинстве импортных газовых котлов автоматика собрана на основе электроники, а она требовательная к качеству электропитания. Чтобы оценить насколько это требование важно, стоит сказать, что по статистике сервисных центров около 40-55% поломок газовых котлов связаны с выходом из строя платы управления. При этом платы практически никогда не ремонтируются. Они просто подлежат замене.

Стоит также помнить, что выход платы управления из строя из-за нестабильного питания — случай негарантийный (практически у всех производителей). Так что стоимость платы и ее замены приходится оплачивать из собственного кармана. Причем многие платы поставляются «под заказ», а это — несколько недель ожидания. Как в это время отапливать дом — вопрос интересный… Если еще вспомнить, что стоимость платы — это около 40-50% стоимости агрегата, поневоле задумываешься о приобретении качественного и надежного источника бесперебойного питания для газового котла.

Хорошая новость в том, что на один ИБП достаточной мощности можно «повесть» остальную технику, которая требует качественного и гарантированного питания или вы просто желаете обеспечить ее бесперебойную работу. Чаще всего это компьютеры, телевизоры и пара лампочек аварийного освещения.

Виды бесперебойников

Сегодня торговая сеть предлагает ИБП трех видов:

off-line (он-лайн) ;
on-line (оф-лайн);
Line-Interactive (лайн-интерактив ли линейно-интерактивные).

Типы ИБП для газовых котлов и блок-схемы их подключения

Ofline ИБП (резервного типа)

Это самые простые и дешевые источники бесперебойного питания. Off-line с английского можно перевести я как «не в линии», что отображает принцип работы данного устройства. В бесперебойнике данного типа выставляется верхний и нижний предел напряжения, при котором котел работает нормально. Пока параметры сети находятся в этих рамках, питание подается напрямую — с линии.

Если напряжение становится больше или меньше, срабатывает реле переключения, питание подается через ИБП от аккумуляторов. Когда параметры сети возвращаются к норме, снова срабатывает реле, отключая источник бесперебойного питания. Для газового котла подобная защита, конечно, лучше чем ничего, но при включении/отключении в сети наблюдаются существенные скачки напряжения. Так что стабилизация в данном случае не полная — нет больших провалов или пиков, но напряжение питание далеко не идеально. Второй недостаток бесперебойников офлайн типа — они не могут исправлять форму синусоиды.

Потому оф-лайн источники бесперебойного питания для газовых котлов стоит использовать только в том случае, если у вас уже установлен стабилизатор на ломе или квартире. Он выдает идеальное напряжение, а ИБП в данной схеме просто при отсутствии напряжения подключает аккумуляторы. Эта схема является дорогой, но создает нормальные условия для работы оборудования, требовательного к качеству электропитания.

On-line ИБП (постоянного типа)

Данный тип называют еще блоками бесперебойного питания с двойным преобразованием. Все из-за принципа работы:

Поступающее на вход переменное напряжение преобразуется в постоянное и используется для заряда подключенных к устройству аккумуляторных батарей.
Постоянное напряжение преобразуется в переменное с синусоидой идеальной формы.

Получается электропитание преобразуется дважды. Этим гарантируется стабилизация напряжения и идеальная форма синусоиды.

Он-лайн бесперебойники подключаются в разрыв цепи питания. Пока напряжение нормальное, преобразуется линейное питание, при пониженном напряжении его недостаток восполняется за счет заряда батарей, при отсутствии электропитание подается от АКБ.

Недостаток данного оборудования — высокая цена и быстрой разряд аккумуляторов, который обусловлен тем, что он расходуется на выпрямление скачков. Тем не менее, если вам нужен лучший источник бесперебойного питания для газового котла — покупайте оборудование онлайн типа.

Line-Interactive (линейно-интерактивные)

Свойства и характеристики бесперебойников этого типа не так хороши как у онлайн моделей, но и не настолько плохи, как у агрегатов оффлайн. Имеются все те же аккумуляторные батареи и переключатель, который при понижении напряжения подключает ИБП. Но для стабилизации напряжения имеется специальный блок — автоматический регулятор напряжения (АРН на рисунке выше).

Недостаток линейно-интерактивных источников бесперебойного питания для газового котла — немоментальное переключение при изменении напряжения. Но оно намного меньше чем в аппаратах оффлайн, зато напряжение поддерживается постоянным (в определенных пределах). Это оборудование — оптимальный выбор, так как при относительно небольшой цене гарантирует неплохие результаты.

Определение параметров ИБП

Определить какого типа источник бесперебойного питания для газового котла вам необходим — это еще не все. Надо знать еще как минимум два параметра: мощность ИБП и емкость аккумуляторов, которые он может зарядить.

Как определить мощность бесперебойника

Чтобы определиться с тем, какой мощности вам нужен источник бесперебойного питания, ищите в паспорте газового котла строку «потребляемая мощность». В среднем она составляет 150-170 Вт. Если в системе стоит второй циркуляционный насос, его потребляемую мощность надо прибавить к этой цифре.

Чтобы работало все без проблем необходим запас по мощности не менее 20-30%. Если есть возможность, при выборе ИБП полученный результат можно удвоить — на всякий случай. Рано или поздно вам захочется добавить в нагрузку пару приборов, так как это действительно удобно — когда при отсутствии электричества у вас хоть что-то работает. Это и будет минимальная мощность источника бесперебойного питания для газового котла.

Определяемся с емкостью АКБ

Многие модели бесперебойников имеют встроенные АКБ. В этом случае вам нет необходимости что-то считать. Если же батареи подключаются отдельно, необходимо найти в технических характеристиках строчку «максимальный ток заряда». Данную цифру умножаем не 10, получаем емкость АКБ, которые может зарядить этот UPS. Подключить батареи большей можно, но в таком случае они не будут заряжаться полностью, что сокращает срок их службы.

Как же подобрать ИБП со встроенными батареями? По времени автономной работы, которая вам необходима. Зависимость времени работы от емкости аккумуляторов и потребляемой мощности приведена в таблице. По ней подбирать источник бесперебойного питания для газового котла вообще несложно.

Критерии выбора ИБП для газового котла

Из всего сказанного можно вывести следующие требования к источнику бесперебойного питания для котла, работающего на газе:

Требования не самые жесткие, но придерживаться их желательно. При подключении источника бесперебойного питания, соблюдайте фазировку (фаза ИБП должна соединяться с фазой котла, ноль и минус — с соответствующими проводниками). Иначе котел не будет работать. Проверяется правильность фазировки просто: выдергиваете вилку котла из сети. Котел должен продолжать работать. Если пламя погасло — проверяете правильность подключения, работоспособность заземления. Если все в норме, но котел по-прежнему не работает, значит ваш ИБП построен без «сквозного нуля». Чтобы запустить котел, вам необходимо соединить на бесперебойнике клеммы нейтрали N (нуля) на входе и выходе. Для большинства котлов такая переделка решает проблему. Но есть некоторые марки котлов, например — Buderus (Будерус), которым необходимо между входами PE и N (земли и ноля) установить сопротивление номиналом от 1 до 10 МОм (Будерус даже предлагает купить их фирменный резистор).

Собственно, это все по поводу выбора и даже подключения источника бесперебойного питания для газового котла.

Владельцы загородных домовладений знают сколько проблем способна доставить неудовлетворительная работа электрических сетей. Ведь от того, насколько стабильно она функционирует зависит насколько тепло и уютно будет в вашем доме. И если в вашем населенном пункте часты перебои с электричеством, то особенно ощутимы последствия от них в холодную пору года. Поэтому следует заранее позаботиться о приобретении ИПБ для котлов. Этот прибор поможет организовать бесперебойную работу отопительного оборудования в случае неожиданного сбоя в работе электросети.

Где и для чего используется

Большинство моделей отопительного оборудования управляются электроникой, работа которой невозможна без подключения к электросети. А поскольку котлы – это одно из бытовых устройств, которое используется круглосуточно, то предусмотрительные хозяева подсоединяют его к сети через бесперебойник для котла.

Такие приборы сегодня представлены в широком ассортименте, их можно при желании собрать самостоятельно. Основной сферой их применения являются домашние котельные.

Устройство и конструкция

В конструктивном плане это небольшой прибор, имеющий форму параллелепипеда. По размеру он не более автомобильного аккумулятора и может быть установлен на полу рядом с котлом или на стене. На рынке представлены различные модели бесперебойников для котлов, среди них есть и предназначенные для настенного монтажа.

Несмотря на то, что корпус устройства достаточно прочный, все же лучше держать его в месте недоступном для детей и животных.

Что касается внутреннего устройства ИБП для котла, то он включает в себя два основных блока:

Управления системой переключения питания котла;
Аккумуляторная батарея.

Первый контролирует наличие электроэнергии и переключает котел на автономную подачу в случае перебоев в центральной сети. Второй блок или аккумулятор осуществляет питание всех электронных систем котла на период отключения электроэнергии.

Но так как с батареи поступает постоянный ток 12 В, то для преобразования его в переменный с напряжением 220В использую электронный преобразователь или инвертор. Это устройство способно также осуществлять контроль за уровнем зарядки самого аккумулятора.

Критерии выбора бесперебойника

Прежде чем отправляться за покупкой нужно получить максимум информации об этом устройства. Первое с чего следует начинать – это ознакомление с различными моделями бесперебойных источников питания для котлов.

Схема подключения

В зависимости от принципа работы приборы делятся на:

Резервные;
Линейно-интерактивные;
Двойного преобразования.

Первые считаются одними из самых простых. Их чаще всего используют в комплексе с газовыми отопительными агрегатами.

Резервные оснащаются стабилизатором, что позволяет применять их в сетях со стабильным напряжением. Срабатывает устройство при снижении этого параметра до 175 В, при этом происходит переключение агрегата на питание от батареи.

Среди большого разнообразия резервных бесперебойников для котла наибольшей популярностью пользуется марка Теплоком.

Линейно-интерактивные источники бесперебойного питания для котла в отличие от предыдущего устройства оснащаются стабилизатором низкой точности. Заряд батарей у таких приборов способен поддерживать работу котла на протяжении 15-20 мин.

Смотрим видео, критерии выбора модели:

Однако в линейку этого оборудования входят и ИБП для котла, функционирующие от внешних аккумуляторов. Они отличаются более длительной поддержкой работы агрегата до 10 часов. Одной из самых надежных моделей являются образцы компании Ресанта.

ИБП для котла двойного преобразования могут иметь встроенные аккумуляторы. Однако среди них далеко не все модели имеют зарядные устройства, способные производить зарядку аккумуляторов высокой мощности. Одним из таких приборов является Штиль.

Кроме типа бесперебойников для котла следует обращать внимание и на другие параметры. Для этого нужно ознакомится с прилагаемой к прибору документацией.

Важный момент, требующий особого внимания – это вхождение тока правильной синусоидой 500 ВА. Если в техпаспорте написаны другие характеристики, то лучше отказаться от покупки, так как для газового агрегата этот параметр является одним из основных.

Также при выборе бесперебойного источника питания для котлов учитывается мощность агрегата. При этом параметры приобретаемого оборудования должны превышать ее минимум в 5 раз. Приобретая прибор с двойным преобразованием добиваются выполнения не только его главной функции, но и стабилизации напряжения в сети.

Популярные модели

Среди наиболее востребованных на отечественном рынке приборов можно выделить две модели:

Teplocom;
Skat.

ИБП для котла Теплоком представлены двумя моделями, отличающимися по мощности нагрузки и диапазону напряжения на входе. Для прибора Teplocom-300 эти параметры составляют 270 Вт и 185-245 В, а для модификации Teplocom-1000 – 700 Вт и 160-300 В.

Кроме этого, первый из рассматриваемых ИБП для котла имеет встроенную стабилизацию, к нему удобно подключается внешняя батарея. Прибор предназначен для использования с газовыми агрегатами и оснащен несколькими уровнями защиты:

Нагрузки;
Сети.

ИБП для котла второй модификации также имеет встроенную стабилизацию и возможность подключения внешнего аккумулятора. В нем используется защита от помех высокой частоты и имеется индикация различных режимов работы, автоматический Bypass. Эти устройства также используются для обеспечения питания газовых агрегатов, давая возможность электронике работать в корректном режиме.

Смотрим видео о модели Skat UPS 1000:

ИБП для котла Skat также представлены различными моделями. Среди них наибольшей популярностью пользуется прибор Skat UPS 1000. Его номинальное напряжение составляет 220В при мощности полезной нагрузки в 1000 ВА. Оборудование этой марки отличается высокой точностью выходных параметров и возможностью эксплуатации в диапазоне от 160 до 290В.

Такие приборы применяются для обеспечения бесперебойного питания агрегатов отопления и эффективен при работе с большими пусковыми токами.

Модель Skat UPS 3000

ИПБ для котла Skat UPS 3000 обладает мощность в 3000 ВА при высокой точности напряжения. Прибор отличается большим диапазоном входных параметров от 115 до 295 В. максимальный коэффициент нагрузки у таких устройств составляет 3 к 1, при чистом синусе графика напряжения.

Оборудование предназначено для работы с агрегатами отопления и способно надежно отфильтровывать высокочастотные помехи. Такие ИБП могут работать в режиме автоматического шунтирования, имеют удобную коммутацию оборудования и могут использоваться с одновременным подключением нескольких АКБ.

Установка и эксплуатация

Использование источников бесперебойного питания дает возможность отопительному котлу проработать до 10 часов при отключении электричества. Кроме этого они должны обеспечивать полную защиту электрооборудования от скачков напряжения в сети. Но, как и любое другое оборудование ИБП нуждаются в регулярном профилактическом обслуживании.

Согласно существующим нормативным документам профилактика для таких приборов должна проводиться не реже одного раза в год, но возможно и больше, если он установлен в помещении с высоким уровнем запыленности.

Схема подключения ИПБ

Стоимость комплекта зависит от типа ИБП. Их три: OFF-Line, Line-Interactiv, On-Line. Золотой середины нет.
Неверный выбор типа ИБП может испортить электронику котла, замена которой дорого и всегда не вовремя (зимой).

Пояснение: Line-Interactiv ИБП дешевле, но их можно применять для газовых котлов только в стабильных электросетях. Наличие внутри таких ИБП стабилизатора напряжения не преимущество - а недостаток, т.к. этот стабилизатор, на самом деле грубый и является причиной появления на выходе ИБП скачков напряжения, опасных именно для газовых котлов. Эти ИБП смогут помочь, только при отключении электричества. От помех, резких скачков напряжения они не спасают. Подробнее это описано в нашей статье: противопоказания при использовании с газовыми котлами. Этот вид ИБП идеален для твердотопливных систем отопления. Сделать сеть стабильной можно установив на вводе в дом или локально в котельной тиристорный или инверторный стабилизатор напряжения.

СОВРЕМЕННЫЙ, КОМПАКТНЫЙ НАСТЕННЫЙ ИБП ДЛЯ настенных КОТЛОВ

Разработка 2019 года - комплекты настенный ИБП и АКБ. Экономия места, закрытость системы и безопасность. Производство Россия! Гарантия 2 года!

On-Line (двойное преобразование) - полная защита котла от резких скачков напряжения с сети.

Для настенных газовых котлов - мощностью 90-150 Вт на время до 5 часов. Зависит от емкости подключенных АКБ.

Без вентилятора - бесшумный, - нет вентилятора - нет пыли внутри. Пыль снижает срок службы бесперебойника, а в сочетании с влажностью, еще и может повредить электронику ИБП.

Главное: комплектуются гель-графеновыми АКБ высокой емкости - это новая технология изготовления батарей, является продолжением линейки AGM, но с лучшими по емкостьи характеристиками.

На фото слева, пример компактного расположения вместе с так же настенным аккумуляторным блоком. Если необходимо большое время автономии, то подбирается АКБ большей емкости, большего габарита, и АКБ ставятся на стелаж, под ИБП.

Три бонуса-подарка при покупке On-Line ИБП с внешними АКБ:

1. Бонус. Ни один ИБП не защищен со стороны входа от повреждения высоковольтным импульсом, поэтому с весны 2014 года, из-за участившихся случаев повреждения ИБП для газовых котлов от косвенного попадания молнии в линии электропередач, мы снабжаем каждый продаваемый комплект (On-Line ИБП+АКБ) отдельной варисторной защитой . Это спасает от остаточного перенапряжения входные цепи ИБП. На много легче заменить этот блок на новый, чем везти в ремонт сам ИБП! В нашем магазине продается и более серьёзная защита основанная на электронном контроле уровня входного напряжения.

2. Бонус. Мы настоятельно рекомендуем приезжать к нам в магазин на Вавилова 9А для покупки ИБП, при личном визите продавцы-консультанты демонстрируют работу Вашего будущего бесперебойника, обучают как им управлять и, самое главное, как правильно подключать. Этого не написано в официальных инструкциях, но без этого возможны ошибки в монтаже! Также мы комплектуем каждый ИБП дополнительной инструкцией, в которой описана процедура правильного подключения ИБП к фазазависимому газовому котлу отопления.

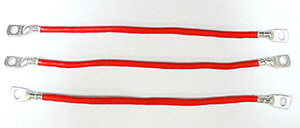

3. Бонус. Мы заботимся, что бы при монтаже ИБП, у Вас не возникло необходимости в дополнительных покупках сопутствующих принадлежностей (проводов, переходников, перемычек). Поэтому укомплектовываем меж аккумуляторными перемычками нужной Вам длинны, и если это необходимо, для некоторых моделей ИБП, выходными переходниками на евророзетки.

Для современных газовых котлов применяется ИБП класса On-Line. В газовых котлах есть и циркуляционный насос и блок электроники, в остальных (на твердом топливе) только насос, поэтому первые более требовательны не только к наличию питания, но и к его качеству. А качества можно добиться только с ИБП двойного преобразования (On-Line)
Время перехода на АКБ в случае аварии должно быть нулевое! Иначе система газ контроля может отключится или закроется газовый клапан (если он установлен).

Комплекты для котлов на базе ИБП двойного преобразования (On-Line)

Основной критерий выбора - мощность подключаемой нагрузки. Задача любого ИБП в случае отключения электроэнергии преобразовать напряжение батареи в сетевое 220 вольт. Преобразовать и поднять напряжение с 12 вольт труднее, чем с 24v или 36v вольт. Требуются более мощные по току силовые элементы и ключи и как следствие необходимость более интенсивного охлаждения инвертора, что уменьшает КПД системы! Предельный тепловой режим снижает надежность системы. А надежность в системе отопления - главный фактор!

Для приблизительной оценки возможностей комплекта на фото включена небольшая табличка с указанием времени работы ИБП в зависимости от нагрузки. Указано всего две мощности, это не означает, что этот комплект может "потянуть" только 250 Вт, для приблизительной оценки если нужно 500 Вт, достаточно указанное время для 250 Вт разделить на 2.
Так же удобно сравнить, допустим нужно время 9 часов, этого времени можно добиться тремя вариантами, с одной большой батареей, двумя средними, и тремя маленькими. Сравнив три цены - Вы можете сделать оптимальный выбор!

Ниже представлены три линейки ИБП мощностью до 800 Вт и скомпонованы по принципу кол-ва аккумуляторов, как выбрать на странице количество аккумуляторов в ИБП.

комплекты ИБП до 800Вт с двумя внешними АКБ

ИБП на 24v с двумя внешними АКБ: - оптимальное соотношение цены-надежности-КПД

комплекты ИБП до 900Вт с тремя внешними АКБ
- ИБП на 36v с тремя внешними АКБ: применяют если нужно большое время автономии и на мощностях свыше 500 Вт.

  комплекты ИБП с одним внешним АКБ
  - ИБП на 12v с одной внешней АКБ: основное преимущество - габарит, возможность экстренно подключить на разряд автомобильный АКБ. Недостаток - цена, КПД, надежность.

    Если у Вас установлен или Вы планируете установить газовый или дизельный генератор для питания газового котла и всего дома, то требуемое время автономии снижается до 5-10 минут. Этого хватит, что бы по сигналу с АВР пришел сигнал на запуск генератора. Кроме этого, ИБП будет служить промежуточным звеном и сгладит все переходные процессы при запуске и остановке генератора. Такие ИБП имеют не внешние аккумуляторы, а внутренние, занимают меньше места и их стоимость ниже.

    В отличии от газовых котлов с сложными и капризными системами электронного управления, твердотопливные котлы не так критичны к качеству электропитания, но остановка циркуляционного насоса по причине отсутствия напряжения в сети приводит к перегреву и (иногда) к разрыву труб теплообменника. В этом случае используются более простые ИБП, но с аккумуляторами большой емкости.

    Теоретические основы выбора ИБП для котла Вы можете и мы рекомендуем посмотреть на странице как выбрать ИБП для котлов . На сезон 2019-20 год в России изготовляется и в Россию поставляются из Китая порядка 11 моделей ON-Line бесперебойников длительной автономии для котлов отопления. Зеленым цветом отмечены те, которые являются регулярной позицией на нашем складе. Купить ИБП физически можно прямо сейчас, в нашем магазине в Москве, на Ленинском пр-те , или заказать с доставкой ТК по России.

    Внимание! ИБП длительной автономии (для котлов) не содержат в своем корпусе аккумуляторных батарей!

    Приведем порядок точного расчета времени автономии к примеру для настенного газового котла BAXI . Исходные данные: паспортная электрическая потребляемая мощность 110 ватт , и необходимо обеспечить бесперебойное питание от ИБП на срок 12 часов .

    Согласно формуле расчета емкости аккумуляторов 110Вт умножаем на 12часов, делем на 8.65 = 152,6 а/часов. Округляем до 150 . Это суммарная емкость АКБ. Т.к. ИБП работают от одной или двух или трех АКБ, полученную суммарную емкость 150 делем на 1=150 или на 2= 75 или на 3=50. Итог, выбираем ИБП, работающий от одной АКБ на 150 а/час или работающий от двух АКБ и к нему две АКБ по 75 А/час или ИБП, работающий от трех АКБ и к нему три АКБ по 50 а/час . 50а/час нет, значит близкое - 55а/час . Варианты аккумуляторов в таблице ниже. Это не все варианты аккумуляторных батарей, которые есть у нас на складе или доступны к заказу.

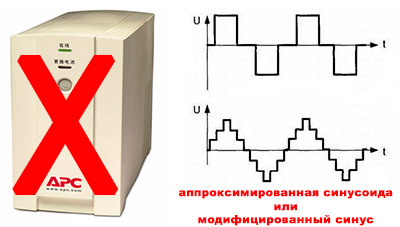

    Внимание! Он-Лайн ИБП (источники бесперебойного питания), кроме 12 вольтовых, используют комплекты из последовательно соединенных аккумуляторов. Это необходимо для работы инвертора. Соединительные кабели между аккумуляторами в комплект ИБП не входят! Кабели мы изготавливаем по Вашему заказу и совершенно бесплатно!

    Пояснения к выбору источника бесперебойного питания для системы отопления котлом.

    Перед покупкой! Наша компания более 12 лет занимается продажей ИБП для котлов отопления, поэтому накопили статистику отзывов от клиентов по работе продаваемого оборудования и это позволяет нам давать не маркетинговые. а реальные рекомендации нашим будущим покупателям. Согласно нашим формулам расчета времени автономии и подбора аккумуляторов именно НУЖНОЙ Вам емкости, мы экономим Ваш бюджет и НЕ ДАЕМ МИФИЧЕСКИХ ОБЕЩАНИЙ ПО ПРОДОЛЖИТЕЛЬНОСТИ РАБОТЫ ПРОДАВАЕМЫХ ИБП !

    Обратите пожалуйста внимание : есть два подхода к решению проблем отключения электроэнергии. Первый подход - установка линейно-интерактивных ИБП - они спасают только от отключения электропитания, но дешевле и экономичнее. Второй подход - применение ИБП двойного преобразования - они спасают от всей гаммы нестабильности электрических сетей и плюс к этому от выключения электроэнергии.

    Так какой подход выбрать Если вы проживаете в черте города и у Вас не моргают лампочки освещения, не проводится поблизости строительных работ и особенно губительных для импортных газовых котлов сварочных работ - то можете применять линейно-интерактивные ИБП для котла. Однако если это поселок, со старым трансформатором, перегруженным потребителями, если проводка по поселку разведена воздушным способом (высока вероятность обрывов и попадания фазы на ноль), то несомненно надо выбирать второй способ защиты - это ИБП двойного преобразования - только они, в силу своей топологии, не пропустят на выход скачка напряжения и высокочастотной помехи!

    Где взять информацию о потребляемой электрической мощности своего котельного оборудования? 1. источник - это официальные сайты производителей котлов: Baxi, Buderus, Vaillant Viessmann, Protherm, Ferroli. Помните, лишние 10-20 Ватт, предписанные системе отопления - обойдутся Вам при подсчете аккумуляторов в лишние 500-1000 рублей! 2. Если у Вас установлены дополнительные циркуляционные насосы, необходимо учитывать их обязательно, ибо отключения электроэнергии всегда случаются в самые холодные времена сезона - в моменты когда кол-во электропотребителей максимально!

    Основные компоненты импортных газовых котлов, требующие защиты.

    В состав любого современного котла входят технически сложные устройства:
    - автоматика (электронная плата управления с датчиками)
    - циркуляционный насос или группа управляемых автоматикой насосов
    - горелка, с системой газ-контроля
    - газовый клапан (не во всех котлах)
    Автоматику (плату управления) выводят из строя резкие скачки напряжения, которые возникают в электросети при работе мощного электроинструмента или электросварочных работ. Стабилизаторы напряжения любых фирм производителей НЕ СПАСАЮТ от скачков напряжения, несмотря на красивые надписи на их коробках типа "защита от всего на свете". Подробнее в статье правда о стабилизаторах напряжения . Ремонту, эти платы не подлежат, обычно их меняют целиком и стоит это недешево. Потребляемая мощность автоматики котла обычно находится в пределах 25 – 45 Вт.

    Циркуляционные насосы – это небольшие электромоторы, работающие от переменного напряжения 220 вольт, и если в Вашей сети не 220, а 180 вольт, они начинают перегреваться от недостатка напряжения и если это происходит регулярно, их заклинивает или обмотка перегорает. Поменять их просто, стоят они не дорого, Но котел будет бездействовать, а Ваш дом остынет зимой. Потребляемая мощность обычно 60-120 Ватт и если у Вас он не один, а группа насосов, то при расчете времени автономии надо сложить все мощности. Пускового тока они почти не имеют, поэтому делать большого запаса по мощности при выборе ИБП для котла ненужно.

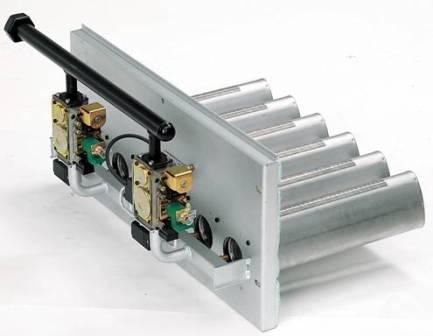

    Горелка и газ контроль - будут отлично работать только при правильном подключении Фазы, нуля и земли. При выборе бесперебойника, желательно, что бы он имел "сквозной ноль" или жесткую нейтраль. В противном случае, могут возникнуть проблемы с подключением. Выявить эту проблему можно при проверке: если при пробном отключении фазы на входе в ИБП котел погаснет, потом попробует несколько раз поджечь газ и выйдет в ошибку по питанию - значит, либо Вы не верно скоммутировали провода, либо сквозного нуля нет. Решением этой проблемы является установка развязывающего трансформатора, что не очень удобно.

    Современные автономные системы отопления для частного дома практически всегда комплектуются циркуляционным насосом и блоком управления, который работает от электрической сети. Этот момент создает определенную уязвимость для всего дома. Если по какой-то причине электричество не поступает, циркуляционный насос отключается, а это приводит к полной остановке системы отопления. Решить проблему поможет очень полезный прибор - источник бесперебойного питания или ибп для газовых котлов. Выбирая подходящее устройство, следует учесть ряд важных моментов.

    Для чего нужен бесперебойник в котельной?

    Устройства бесперебойного питания необходимы не только для того, чтобы обеспечить отопительную систему электричеством, но и для улучшения качества электроэнергии, подаваемой на . Электричество для современного газового котла необходимо как для циркуляционного насоса, так и для других элементов системы, например, для блока управления, снабженного микропроцессором. Такая техника обычно чувствительна к перепадам напряжения в сети, при резких скачках процессор может просто сломаться.

    На схеме подключения ИБП отражено, какие элементы отопительной и энергетической систем дома можно подвести к резервному электропитанию

    Современные бесперебойники для газового котла позволяют обеспечить выходное напряжение электросети в виде синусоиды. Именно такой ток необходим для нормальной работы электромагнитных клапанов, двигателей, насосов, процессоров, трансформаторов и других элементов управления отопительной системы.

    Для корректной работы циркуляционного насоса газового котла ток должен поступать по синусоиде. ИБП, предназначенный для ПК, такой ток не выдает, что может привести к поломкам оборудования

    На этом рисунке схематически изображена работа источника бесперебойного питания, который обеспечивает электроэнергией циркуляционный насос газового котла и другие элементы отопительной системы

    Не стоит использовать с газовым котлом источник бесперебойного питания, предназначенный для работы компьютерной техники. Такой ИБП обычно рассчитан на 10-15 минут автономной работы. Этого достаточно для того, чтобы безопасно завершить работу стационарного компьютера, но для газового котла срок слишком мал. Кроме того, для работы электронных устройств важен такой показатель как “фазировка”. Она должна соответствовать профилю электрической сети, что возможно только с применением специального ИБП.

    Источник резервного питания устроен достаточно просто: блок питания и аккумулятор (или несколько аккумуляторных батарей). Обычно используют АКБ на 12 Вольт. Когда устройство включают в сеть, происходит зарядка аккумуляторов через встроенное зарядное устройство, преобразующее переменный сетевой ток в необходимые для батарей 12V . Параллельно осуществляется подача электроэнергии 220V непосредственно на газовый котел и другое оборудование. Когда АКБ заряжены полностью, зарядное устройство отключается и осуществляется лишь штатное электропитание системы.

    При отключении электроэнергии ИБП автоматически преобразует ток 12-вольтных батарей в 220V и подает его на отопительное оборудование до тех пор, пока подача электроэнергии не будет восстановлена или пока не окончится заряд АКБ. Когда в сети снова появляется электроэнергия, режим работы ИБП автоматически изменяется: газовый котел снова получает питание от сети 220V, а зарядное устройство восстанавливает полный заряд АКБ. Переключение режимов работы происходит за доли секунды, поэтому работа электрооборудования практически не прекращается.

    Виды источников резервного питания

    Современные ибп, которые подходят для котла отопления, можно разделить на три основных вида:
    - Офф-лайн (off-line) модели, отличающиеся простотой конструкции и невысокой ценой;
    - Линейно-интерактивные устройства, дающие большую защиту для оборудования и находящиеся в средней ценовой категории;
    - Он-лайн (on-line) модели, самые дорогие и наиболее безопасные.
    Офф-лайновые бесперебойники работают просто. В настройках аппарата зафиксированы граничные показатели допустимого напряжения в сети, обычно они составляют 170-270V. Если напряжение сети находится вне этих пределов, прибор автоматически переключает питание на аккумулятор. Как только напряжение в сети достигает установленных показателей, происходит обратное переключение на сетевое питание. Для потребителя переключение происходит незаметно, поскольку время отключения-подключения с/на АКБ составляет всего 15 мс. Помимо аккумуляторов, в состав устройства этого типа входит инвентор, преобразующий энергию аккумулятора в 220-вольтный ток, а также контроллер напряжения электрической сети.

    В офф-лайновых ИБП не предусмотрен стабилизатор напряжения, что существенно ухудшает работу прибора. Скачки напряжения случаются в отечественной сети довольно часто, особенно зимой. В результате происходит частое переключение питания на батарею и обратно. Такая система эксплуатации приводит к быстрому износу аккумуляторов или всего ИБП.

    Обратите внимание! Как показала практика, бесперебойники офф-лайнового типа не всегда корректно работают в сочетании с дизельными или бензиновыми генераторами.

    Устройство линейно-интерактивных ИБП отличается от офф-лайновых моделей наличием стабилизатора напряжения. Здесь также установлены граничные показатели допустимого напряжения в пределах 170-270V. Переключение с/на АКБ происходит в автоматическом режиме, но благодаря стабилизатору все оборудование подвергается меньшей опасности из-за внезапных перепадов напряжения. При использовании линейно-интерактивных бесперебойников с генераторами на жидком топливе также нередко наблюдаются проблемы.

    Он-лайновые модели ИБП работают по несколько иной схеме. В них установлен инвентор двойного преобразования. Поступающий на устройство ток переменного напряжения сначала преобразовывается в постоянный ток, а затем преобразуется еще раз - в переменный ток со стабильными показателями. Таким образом достигается максимальная защита запитанного на ИБП оборудования от скачков напряжения, поскольку питание на оборудование поступает только через ИБП. Устроен такой бесперебойник довольно сложно, поэтому его стоимость всегда выше, чем у двух предыдущих типов ИБП.

    На схеме наглядно изображены принципы работы он-лайновой модели источника бесперебойного питания газового котла, в которой электроэнергия поступает через инвентор двойного преобразования

    Обратите внимание, что он-лайновые ИБП с генераторными установками работают практически безупречно. Именно такое оборудование следует использовать владельцам мини-электростанций.

    Как выбрать подходящий ИБП?

    Не все владельцы частных домов могут позволить себе дорогую модель он-лайнового бесперебойника. Иногда имеет смысл выбрать устройство попроще и подешевле. Чтобы понять какой тип ИБП необходим для конкретного дома и какое понадобится количество АКБ, следует оценить следующие параметры:
    - количество и мощность оборудования, которое будет запитано на ИБП: газовый котел, дополнительные насосы, система сигнализации, бытовые приборы и т.п.
    - качество электроэнергии, поступающее в дом из централизованной сети или с мини-электростанции;
    - вероятность скачков напряжения, их диапазон и частота;
    - расчетная мощность подключенного к ИБП оборудования на момент пуска;
    - приблизительное время автономной работы оборудования, запитанного на бесперебойник.
    Обязательно следует учитывать размер индукционных нагрузок. В момент пуска двигателя циркуляционного насоса может наблюдаться 3-6-кратное увеличение электрического тока. Обычно в современных моделях ИБП сделан некоторый запас прочности, но все же имеет смысл увеличить расчетные показатели мощности при выборе бесперебойника на 20-30%.

    Примерно 80% стоимости источника бесперебойного питания составляют аккумуляторные батареи. Очень важно точно рассчитать мощность оборудования и время автономной работы, чтобы не переплачивать за ненужные АКБ. Владельцы частных домов чаще предпочитают недорогие линейно-интерактивные или офф-лайновые модели ИБП. Однако при использовании генераторных установок, мини-электростанций или другого подобного оборудования разумнее приобрести он-лайновый бесперебойник, чтобы предотвратить поломку дорогостоящего оборудования.

    Лучше приобретать ИБП с возможностью подключить дополнительные батареи, чтобы можно было увеличить время автономной работы без замены оборудования

    Интересная информация о выборе ИБП для газового котла представлена в следующем видеоматериале:

    Емкость АКБ и время автономной работы

    Выбирая ИБП, следует проверить, имеется ли в конкретной модели возможность для присоединения дополнительных аккумуляторов. Если условия эксплуатации изменятся, можно будет просто докупить и подключить необходимое количество АКБ, а не заменять весь бесперебойник. Обычно встроенные аккумуляторы рассчитаны на 20 А/часов. Этого объема не всегда достаточно.

    Также необходимо следить за соотношением тока зарядного устройства и емкости аккумулятора. Соотношение этих показателей должно составлять 1:10. Это означает, что для ЗУ с пятиамперным зарядом понадобится аккумуляторная батарея емкостью 50 А/часов.

    Для определения времени автономной работы газового котла можно воспользоваться следующей таблицей:

    По этой таблице можно определить приблизительное время непрерывной работы газового котла и другого оборудования в зависимости от нагрузки и емкости АКБ

    Этих данных вполне достаточно для бытовых расчетов. Если нужны более точные показатели, следует воспользоваться специальными таблицами или заказать расчеты у инженера-электрика. Представленные выше сведения позволяют определить время работы оборудования в зависимости от его мощности и емкости батареи с погрешностью около 30 минут. Обычно 25-ваттый газовый котел снабжен только одним встроенным . Учитывая мощность электронного блока управления, такая модель может потреблять 90-150 Вт электроэнергии. Мощность ИБП для такого котла должна составлять около 300 Вт.

    Согласно приведенной таблице аккумулятор емкостью 150 А/ч может обеспечить автономным электропитанием небольшой котел в течение примерно 10 часов. Это достаточно мощный аккумулятор, но если такой длительный период работы котла не актуален, имеет смысл выбрать батарею поменьше.

    Очень часто в частных домах и коттеджах газовые нагреватели являются основным, а порой и единственным источником тепла и воды для бытовых нужд. Прекращение подачи энергии из-за неисправностей сети обычно приводит к серьёзным последствиям. Чтобы не оказаться в тяжелой ситуации, обычно устанавливают ИБП для газовых котлов.
    Устройства резервного питания при отключении основного напряжения из-за аварии, способны обеспечить электроэнергией всю систему управления газового отопительного оборудования, насос и приборы вентиляции в течение продолжительного времени.

    Виды современных ИБП
    Автоматика и блоки управления газового оборудования требуют высококачественного электричества, поэтому к выбору блока аварийного питания нужно подходить очень ответственно. Бесперебойник для газового котла имеет в своём составе и систему переключения на аварийное питание.
    При отключении или большом изменении параметров основного напряжения осуществляется мгновенный переход на питание от аккумулятора. Блоки энергоснабжения, обеспечивающие функционирование оборудования от аккумулятора, могут иметь разную конструкцию и принцип действия.
    Обычно для отопительных систем применяются следующие блоки питания:
    - Резервные источники (Off-line);
    - Линейно-интерактивные (Line-Interactive);
    - ИБП двойного преобразования (On-line).
    Резервные ИБП (Off-line)
    Резервные питающие устройства представляют собой большую группу недорогих приборов, которые обеспечивают только переход на аккумуляторную батарею без выравнивания параметров сетевого напряжения. Они состоят из выпрямителя, преобразователя, аккумулятора и устройства переключения. В безаварийном режиме электронный блок управления отопительного оборудования и насос получают питание от сети напрямую. При отключении основного питания коммутатор подключает запасное питание через инвертор-преобразователь.
    ИБП такой конструкции отличается невысокими эксплуатационными параметрами:
    - Нет стабилизации сетевого напряжения;
    - Большое время переключения;
    - Форма напряжения соответствует сети.
    Эта группа устройств отличается низкой стоимостью, но наименее надёжна.
    Линейно-интерактивные
    Линейно-интерактивный источник бесперебойного питания для котла отопления отличается от резервного ИБП наличием встроенного стабилизатора. Если в системе питания Off-line переход на аккумулятор осуществляется даже при малых скачках напряжения на входе, то интерактивный источник за счёт может работать при достаточно больших колебаниях напряжения, поэтому его надёжность выше.
    Основные параметры:
    - Напряжение сети выравнивается стабилизатором;
    - Большое время перехода на резерв;
    - Продолжительный период работы;
    - Форма выходного сигнала может быть ступенчатой.
    Источники питания двойного преобразования (On-line)
    Источник аварийного питания с системой двойного преобразования (On-line) имеет принципиальные конструктивные отличия от двух предыдущих устройств.
    В этом приборе осуществляется преобразование переменного тока в постоянный и вторичное преобразование постоянного в переменный ток. При этом пониженное постоянное напряжение заряжает аккумуляторную батарею, которая подключена к входу второго инвертора. В случае пропадания сетевого напряжения, не требуется время на подключение аккумулятора, поскольку он постоянно находится на линии (On-line).
    Характеристики этого устройства намного выше параметров резервного и линейно-интерактивного ИБП.
    Основные характеристики:
    - Практически идеальная синусоида на выходе;
    - Мгновенное включение резерва;
    - Стабилизация напряжения и частоты;
    - Высокая стоимость.
    ИБП двойного преобразования единственное устройство, которое выдаёт чистую синусоиду вместо аппроксимированной (ступенчатой) кривой и поддерживает стабильную частоту. Для некоторых электронных устройств (например, газовый котел) это может быть очень важно.
    Как выбрать ИБП для газового котла?
    После установки индивидуального газового котла следует приобрести и подключить бесперебойник для газового котла. Для того чтобы определиться с выбором и приобрести именно то, что нужно необходимо знать основные параметры бесперебойных источников напряжения.
    К ним относятся:
    - Мощность;
    - Ёмкость аккумулятора;
    - Время работы в аварийном режиме;
    - Время перехода на резерв;
    - Форма выходного сигнала.
    Расчёт мощности ИБП для газового котла
    Полная потребляемая мощность отопительного котла складывается из потребляемой мощности блока электроники, мощности насоса и вентилятора охлаждения, если он имеется. В паспорте на устройство может быть указана только тепловая мощность в ваттах.
    Мощность ИБП для котлов отопления и насосов рассчитывается по формуле:
    A= B/ C* D
    - A – мощность резервного источника питания;
    - B – паспортная мощность оборудования в ваттах;
    - C – коэффициент 0,7 для реактивной нагрузки;
    - D – трёхкратный запас для пускового тока.
    Например, паспортная мощность газового котла – 45 Вт, тогда необходимая мощность источника питания будет:
    45/0,7*3 = 192
    Для электропитания такого агрегата будет достаточно ИБП с мощностью 250 Вт. Если в системе имеется насос, то его мощность также следует включить в расчеты, и не забыть при этом учесть пучковой ток электродвигателя — рассчитанную мощность насоса для получения конечного результата необходимо умножить на 3.
    Подключение аккумуляторов и время работы
    Аварийные источники питания могут быть укомплектованы аккумуляторами различной ёмкости. Некоторые устройства допускают подключение внешних батарей, что позволяет продлить время работы в аварийном режиме. Чем больше ёмкость аккумулятора, тем больше времени газовый котёл сможет работать при отключении сети. С другой стороны, чем больше ёмкость, тем дороже аккумулятор.
    Если аварийный источник допускает подключение внешних аккумуляторов, важно знать максимальный ток заряда, который указан в документации. Эта цифра умножается на 10. В результате становится известна ёмкость аккумулятора, который может быть заряжен от данного устройства. Следует избегать недозаряда аккумулятора, так как это приводит к сокращению срока его эксплуатации.
    Время работы источника резервного питания рассчитывается по несложной формуле. Ёмкость аккумуляторной батареи нужно умножить на её напряжение и разделить на полную мощность нагрузки.
    Если в устройстве применён аккумулятор на 12В ёмкостью 75 А/час, а полная мощность всего оборудования равна 200 Вт, то время работы в автономном режиме будет равно 4,5 часов:
    75*12/200 = 4,5
    Время переключения определяет, насколько быстро аварийный источник выполнит переход на работу от аккумулятора в случае аварии основной сети. Резервные и интерактивные ИБП из-за особенностей конструкции переключаются на резервное питание через промежуток времени, который может достигать 15 мсек. Бесперебойное питание для газового котла, организованное на устройстве с двойным инвертированием основного напряжения, обеспечивает мгновенный переход на аккумулятор.
    Характеристики напряжения
    Форма напряжения, снимаемая с выхода блоков электроснабжения газовых котлов, играет очень важную роль. Если она имеет вид трапеции или аппроксимированной синусоиды, это может привести к отказу и поломке некоторого оборудования. Хуже всего такие искажения параметра действуют на циркуляционные насосы. Они при работе издают неприятный гул, вращение выполняется рывками. После определённого времени работы в таком режиме может потребоваться замена прибора, поэтому необходимо подбирать исходя из всех описанных в статье параметров и нюансов.
    Гладкая синусоида
    Из всех моделей вспомогательных источников энергии, которые могут быть использованы для электроснабжения газового отопительного оборудования, идеальную синусоиду на выходе выдают только . Они же имеют максимальную систему фильтрации от импульсных сетевых помех. ИБП для котлов отопления, работающие на принципе двойного инвертирования считаются идеальным вариантом, особенно для дорогих котлов.
    При выборе блока питания следует руководствоваться качеством сетевого напряжения. Если напряжение всегда находится в допустимых пределах, а его отключение бывает крайне редко и ненадолго, то оптимальным вариантом будет приобретение недорогого резервного источника. Хорошая и надёжная сеть не требует применения стабилизатора, а устройства с электродвигателями будут нормально работать.

    Плохое качество сетевого напряжения, и его постоянные скачки, требует обязательного применения , но в этом случае нужно приобретать модели, где в паспорте оговаривается форма напряжения. Для газового котла эта характеристика должна быть описана как «чистая синусоида». Следует иметь в виду, что резервные блоки питания, предназначенные именно для газовых котлов, просто не выпускаются, поэтому выбирать такое устройство следует исходя из его технических характеристик. Можно проконсультироваться у продавца можно ли применить конкретный источник для питания отопительного газового оборудования.
    ИБП для газовых котлов устанавливаются в помещении рядом с системой отопления, в связи с этим необходимо, чтобы все характеристики окружающей среды не влияли на качество работы бесперебойника, и не способствовали его выходу из строя.
    - Температура и влажность в помещении должна соответствовать требованиям, указанным в документации;
    - В помещении не должно быть паров агрессивных химических реагентов и легко воспламеняющихся жидкостей;
    - Подключение аварийного источника питания к газовому отопительному котлу следует выполнять кабелями соответствующего сечения;
    - Всё оборудование должно быть заземлено.
    ИБП российских производителей

    Выбирая блок аварийного питания для частного дома или дачи, следует отдавать предпочтение устройствам хорошо известных компаний, бренд которых имеет большое число положительных отзывов. Среди таких производителей можно выделить изделия российского производителя «Энергия», которые пользуются доверием среди покупателей уже ни 1 год.
    Для примера приведем простую модель ИБП «Энергия ПН-1000» с аккумулятором 75A/h. Данный прибор защищен от перегрузок, короткого замыкания, перегрева и полного разряда аккумуляторов. Благодаря наличию встроенного релейного стабилизатора бесперебойник на выходе выдает чистую синусоиду, что благоприятно сказывается на сроке службы отопительной техники, особенно при нестабильном напряжении. Диапазон входного напряжения данного ИБП находится в пределах 155-275В, время переключения на режим работы от аккумуляторов составляет 8мс. С подробными характеристиками вы можете ознакомиться на сайте официального представителя компании «Энергия».
