Как сделать небольшую гидроэлектростанцию на небольшом пруду. Гидрогенераторы малой мощности для дома

Поскольку тарифы на электроэнергию в последнее время начали расти, все большую актуальность среди населения приобретают возобновляемые источники электроэнергии, позволяющие получать электричество практически бесплатно. Среди известных человечеству подобных источников стоит выделить солнечные батареи, ветрогенераторы, а также домашние гидроэлектростанции. Но последние являются достаточно сложными, ведь работать им приходится в очень агрессивных условиях. Хотя это вовсе не говорит, что мини-ГЭС своими руками соорудить невозможно.

Чтобы сделать все правильно и качественно, главное – подобрать правильные материалы. Они должны обеспечивать максимальную долговечность работы станции. Создаваемые своими руками домашние гидрогенераторы, мощность которых сравнима с аналогичной у солнечных батарей и ветряков, могут производить гораздо больший объем энергии. Но хотя от материалов и зависит многое, на них все не заканчивается.

Разновидности мини-гидроэлектростанций

Существует большое количество разнообразных вариаций мини-ГЭС, каждая из которых имеет свои преимущества, особенности и недостатки. Выделяют следующие виды этих устройств:

гирляндную;
пропеллерную;
ротор Дарье;
водяное колесо с лопастями.

Гирляндная ГЭС состоит из троса, на котором закреплены роторы. Такой трос перетягивают через реку и погружают в воду. Поток воды в реке начинает вращать роторы, которые в свою очередь крутят трос, на одном конце которого расположен подшипник, а на втором – генератор.

Следующий вид – это водяное колесо с лопастями. Его устанавливают перпендикулярно водной глади, погружая меньше чем наполовину. Поскольку поток воды воздействует на колесо, оно вращается, и заставляет крутиться генератор для мини-ГЭС, на котором закреплено это колесо.

Классическое водяное колесо - хорошо забытое старое

Что касается пропеллерной ГЭС, то представляет она собой ветряк, расположенный под водой с вертикальным ротором. Ширина не превышает 2 сантиметров. Подобной ширины для воды хватает, ведь именно такой номинал позволяет производить максимальное количество электроэнергии при минимальном сопротивлении. Правда, эта ширина оптимальна только для скорости потока до 2 метров в секунду.

Что касается других условий, то параметры лопастей ротора рассчитывают отдельно. А ротор Дарье является вертикально расположенным ротором, действует который по принципу перепада давления. Все происходит аналогично с крылом самолета, на который воздействует подъемная сила.

Преимущества и недостатки

Если рассматривать гирляндную ГЭС, то у нее имеется ряд очевидных недочетов. Во-первых, длинный трос, используемый в конструкции, представляет опасность для окружающих. Также большую опасность представляют скрытые под водой роторы. Ну а вдобавок, стоит отметить низкие показатели КПД и большую материалоемкость.

Что касается недостатков ротора Дарье, то чтобы устройство начало вырабатывать электроэнергию, его нужно предварительно раскрутить. Правда, при этом отбор мощности производится прямо над водой, так что как бы ни изменился поток воды, генератор будет вырабатывать электричество.

Все вышеперечисленное является факторами, которые делают более популярными гидротурбину для мини-ГЭС и водяные колеса. Если рассматривать ручное сооружение подобных устройств, то они не так уж и сложны. А в добавок, при минимальных затратах такие мини-ГЭС способны выдавать максимальные показатели КПД. Так что критерии популярности очевидны.

С чего начинать строительство

Возведение мини-ГЭС своими руками стоит начинать с измерения скоростных показателей течения рек. Это делается очень просто: достаточно отметить вверх по течению расстояние в 10 метров, взять в руки секундомер, бросить щепку в воду, и засечь время, за которое она пройдет отмеренную дистанцию.

В конечном итоге, если 10 метров разделить на количество затраченных секунд, получится скорость реки в метрах в секунду. Стоит учитывать, что нет толку сооружать мини-ГЭС в местах, в которых скорость потока не превышает 1 м/с.

Если водоем находится далеко, можно соорудить обходной канал

Если нужно разобраться, как делают мини-ГЭС в местности, где небольшая скорость реки, то можно попытаться добиться увеличения потока путем организации перепада высот. Сделать это можно через установку сливной трубы в водоем. При этом диаметр трубы будет непосредственно влиять на скорость потока воды. Чем меньше будет диаметр, тем быстрее будет течение.

Подобный подход позволяет организовать мини-ГЭС даже в том случае, если возле дома будет проходить небольшой ручеек. То есть на нем организовывается разборная плотина, ниже которой производится монтаж непосредственно мини-гидроэлектростанции для питания дома и бытовых приборов.

Экология потребления.Наука и техника:Создаваемые своими руками домашние гидрогенераторы по мощности сравнимы с солнечными батареями и ветряками, но производят гораздо больший объем электроэнергии.

РАЗНОВИДНОСТИ МИНИ-ГИДРОЭЛЕКТРОСТАНЦИЙ

гирляндную;
пропеллерную;
ротор Дарье;
водяное колесо с лопастями.

Что касается пропеллерной ГЭС, то представляет она собой ветряк, расположенный под водой с вертикальным ротором. Ширина лопастей у такого ветряка не превышает 2 сантиметров. Подобной ширины для воды хватает, ведь именно такой номинал позволяет производить максимальное количество электроэнергии при минимальном сопротивлении. Правда, эта ширина оптимальна только для скорости потока до 2 метров в секунду.

ПРЕИМУЩЕСТВА И НЕДОСТАТКИ

С ЧЕГО НАЧИНАТЬ СТРОИТЕЛЬСТВО

Возведение мини-ГЭС своими руками стоит начинать с измерения скоростных показателей течения рек. Это делается очень просто: достаточно отметить вверх по течению расстояние в 10 метров, взять в руки секундомер, бросить щепку в воду, и засечь время, за которое она пройдет отмеренную дистанцию.

В связи с постоянным удорожанием углеводных энергоносителей, специалисты обращают все большее внимание на преимущества, которые дает использование электроэнергии, полученной более экономным способом. Одним из самых экономных и экологически чистых способов получения электроэнергии является гидроэлектростанция для дома, затраты на которую сводятся к первичному строительству и техническому обслуживанию оборудования. Но не каждая местность имеет природные возможности для строительства подобных сооружений, для которых необходим мощный водный поток и большой перепад высот, создаваемых плотиной, в этом случае на помощь энергетикам приходят мини ГЭС.

Принцип работы и мини ГЭС

Принцип работы этого оборудования достаточно прост, что добавляет ему надежности. Водный поток, попадая на лопасти турбины, вращает гидропривод, сопряженный с электрогенератором, который и обеспечивает выработку электроэнергии под управлением контролирующей системы.
Современные мини ГЭС оборудованы системой управления, дающей возможность осуществлять работу в автоматическом режиме с мгновенным переходом на ручное управление в случае возникновения аварийной ситуации. Многоуровневая система защиты позволяет избежать перегрузок оборудования при изменении внешних условий. Конструкция станций позволяет минимизировать проведение строительных работ во время установки необходимого оборудования.

Разновидности мини ГЭС

Мини гидроэлектростанция – это оборудование мощностью от 1 до 3000 кВт, которое включает в себя водозаборное устройство (турбину), генерирующий энергоблок и систему управления оборудованием.
В зависимости от используемых водных ресурсов мини ГЭС делятся на несколько категорий:

русловые станции, использующие энергию небольших рек с организованными водохранилищами. Применяются в основном на равнинной местности;
стационарные станции, использующие энергию быстрого течения при эксплуатации горных рек;
станции, использующие перепады водного потока на промышленных предприятиях;
мобильные станции, использующие для организации потока армированные рукава.

Согласно ожидаемому напору водного потока проектируется соответствие гидроагрегата и его турбины мощности электрогенерирующего блока для обеспечения необходимой частоты вращения генератора и облегчения создания необходимой частоты тока.

Для различных условий работы мини ГЭС разработаны соответствующие конструкции турбин:

при большом напоре водяного потока более 60 м применяют радиально-осевые и ковшовые турбины;
при средней интенсивности потока 25 - 60 м хорошо зарекомендовали себя турбины поворотно-лопастной и радиально-осевой конструкции;
на низконапорных потоках выгодней использовать поворотно-лопастные и пропеллерные конструкции, помещенные в железобетонные камеры.

Видео домашней гидроэлектростанции сделанной своими руками

Особенности подключения мини ГЭС

Устройство этого оборудования позволяет подключать станции непосредственно к сети электроснабжения, в этом случае используется синхронный генератор. Для создания локальной сети используют асинхронный агрегат, который комплектуется блоком балластной нагрузки, необходимой для рассеивания избыточной мощности во избежание выхода из строя систем подачи электроэнергии и скачкообразных изменений основных параметров сети.

Преимущества и недостатки мини ГЭС

К преимуществам работы подобных систем можно отнести:

экологическую безопасность оборудования и отсутствие необходимости затопления больших площадей;
низкую стоимость получаемой электроэнергии, которая в разы дешевле вырабатываемой на ТЭС;
простоту и надежность применяемого оборудования и возможность его работы в автономном режиме;
неисчерпаемость используемого природного ресурса

К недостаткам относятся:

перебои в электроснабжении определенных регионов при выходе оборудования из строя, с случае использования мини ГЭС, как локального источника. Это компенсируется наличием аварийного источника энергоснабжения, подключаемого автоматически;
слабая производственная и ремонтная база этой отрасли энергообеспечения в нашей стране.

Именно на этом месте Мы попытаемся сделать нашу новую гидроэлектростанцию. Ранее на этом пруду уже были предприняты попытки создания самодельной ГЭС из беличьего колеса с ременной передачей на генератор (она кстати показана на фото в конце статьи), который давал ток около 1Ампера, этого было достаточно для питания нескольких лампочек и радиоприемника в нашем маленьком охотничьем домиком. Данная электростанция успешно проработала более 2-х лет, и мы решили создать на месте этой мини плотины более мощный вариант аналогичный вариант гидроэлектростанции.

Для изготовления мини плотинной ГЭС на м понадобится:

Обрезки листового металла и уголки;
- Диски для колеса (использовались от корпуса вышедшего из строя генератора фирмы Onan);
- Генератор (его сделали из двух дисков диаметром 11 дюймов от дисковых тормозов Доджа);
- Ведущий вал и подшипники – вроде бы тоже от Доджа, мы не помним точно, так сняли их своими руками с какой-то другой самоделки;
- медная проволока сечением примерно 15 мм;
- немного фанеры;
- магниты;
- полистироловая смола для заливки ротора и статора.

Процесс изготовления

Лопасти ведущего колеса делаем из разрезанной на 4 части 4-х дюймовой стальной трубы.

Мы сделали шаблон, который помог заложить из отверстия, Боковые поверхности колеса – диски диаметром 12 дюймов.

Делаем шаблон, с помощью которого размечаем отверстия для ступиц (5 штук), а также позицию угол лопастей. В таком колесе, если посмотреть сбоку, вода бьет сверху, примерно в районе 10 часов, проходит через середину колеса и выходит внизу, на 5 часах, так что вода бьет по колесу два раза. Мы пересмотрели большое число фотографий и попытались смоделировать ширину и угол лопастей. На фото сверху – разметка для краев лопастей и отверстия для крепления колеса к генератору. В колесе 16 лопастей.

Шаблон приклеили к одному из дисков – будущей боковой поверхности колеса, оба диска мы зажали вместе. На фото выше – сверление маленьких отверстий для позиционирования лопастей.

Делаем зазор между дисками в 10 дюймов, используя шпильки со сплошной резьбой, и максимально аккуратно выравниваем их перед установкой лопастей.

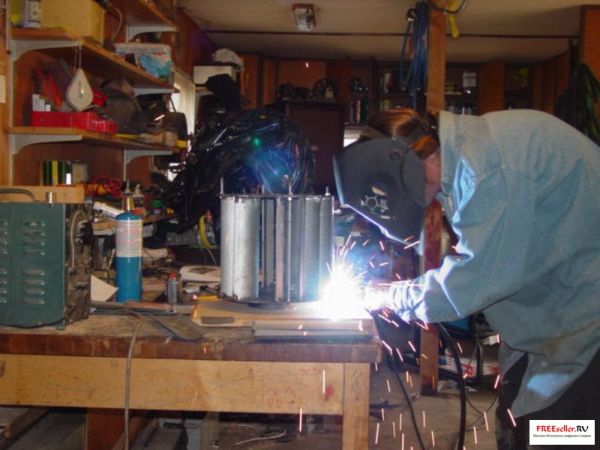

Процесс сварки колеса показан на фото выше. Очень важно, чтобы лопасти сделаны из оцинкованной стальной трубы. Перед сваркой необходимо зачистить цинк с краев лопастей, так как при сварке гальванизированный металл выделяет токсичный газ, чего мы стараемся избежать.

Готовое колесо нашей будущей гэс, без генератора. На, другой стороне колеса (противоположной генератору) в боковом диске есть отверстие в 4 дюйма диаметром – для удобства прикручивания к генератору, а также для очистки, чтобы засунуть руку и вынуть палки и прочий мусор, который может занести внутрь вода.

Сопло имеет такую же ширину (10 дюймов), что и колесо, и около 1 дюйма высоты с того конца, где выходит вода. Площадь сопла чуть меньше, чем 4-х дюймовая труба, на которую сопло насажено. На фото сверху – мы гнем металлический лист своими руками для сопла.

Насаживаем колесо на ось, наша ГЭС практически готова, осталось только сделать и установить генератор. Вся конструкция подвижная. Мы можем двигать сопло вперед, назад, вверх, вниз. Колесо и генератор могут двигаться вперед и назад.

Изготовление генератора для нашей ГЭС. >

Делаем обмотку статора и подготавливаем для заливки. Обмотка состоит из 9 катушек, каждая катушка состоит из 125 витков медной проволоки сечением 1,5 мм. Каждая фаза состоит из 3-х последовательно соединенных катушек, мы вывели наружу 6 концов, так что можем сделать соединение как звездой, так и треугольником.

А это статор – после заливки. (Для его заливки используем полиэстеровую смолу) Его диаметр 14 дюймов (35.5 см) , толщина 0,5 дюйма 1,3 см.

Делаем шаблон из фанеры – для разметки под магниты.

На фото – шаблон и один из тормозных дисков (будущий ротор).

Расставляем по подготовленному шаблону 12 магнитов размером 2,5 х 5 см, толщиной 1,3 см.

Заливаем ротор полиэстеровой смолой, и когда смола засохнет ротор будет готов к работе.

Вот так выглядит наша почти законченная гидроэлектростанция в сборе с генератором.

Фото с другой стороны. Под алюминиевой крышкой – два мостовых выпрямителя из 3-х фазного переменного тока в постоянный. Шкала амперметра – до 6А. В этом состоянии, когда воздушный зазор между магнитными роторами уменьшен до предела, машина выдает 12,5 вольт при 38 об/мин.

В заднем магнитном роторе, есть 3 настроечных винта для регулирования воздушного зазора, для того, чтобы генератор мог вращаться быстрее по необходимости, в надежде найти оптимум.

На досуге, участие в создании ГЭС принимало 17 человек.

Приступаем к изготовлению крепежных элементов, для этого сначала очищаем с листового металла и уголков всю ржавчину, грунтуем и красим, это конечно не обязательно, но так красивее, да и вид товарный будет.

Наш генератор с водяным колесом готов, осталось только установить его!

Было бы неплохо соорудить экран от брызг для генератора, который вращался бы вместе с колесом, но мы так и не нашли подходящего материала. Поэтому решили сделать это потом, если ГЭС заработает.

Еще фото генератора с водяным колесом. Сопло еще не установлено, оно сзади в кузове и мы скоро его поставим.

На фото – место где мы хотим ее поставить. 4-х дюймовая труба выходит снизу запруды, перепад около 3-х футов. Мы забираем только небольшую часть водяного потока.

Эта наша старая микро-ГЭС, проработавшая 2 года, включая зимы. Ее хватало на 1 Ампер (12 Ватт) или около того. Это беличье колесо, с ременной передачей на движок от компьютерного стримера фирмы Ametek. Натяжение ремня критично для успешной работы, его надо часто настраивать. Мы надеемся, что соорудили нечто лучше этого.

Вот и наша ГЭС на месте, производим ее настройку. Наконец, мы приходим к теоретически предсказанным параметрам: лучший результат получается, когда вода входит на 10 часов колесного диска, и выходит в районе 5 часов.

Заработало! Выход около 2 Ампер (1,9 если быть точным). Увеличить ток не удается. Настройки производить нелегко – каждое передвижение колеса требует соответствующего передвижения сопла, и наоборот. Еще мы можем изменять воздушный зазор и менять соединение со звезды на треугольник. Результат явно лучше у звезды – мощность выше, чем у треугольника при тех же оборотах. В итоге мы остановились на звезде, с зазором 1,25 дюйма (довольно много).

Машинку можно сделать чуть дешевле, если использовать менее мощные магниты и меньший воздушный зазор… или она может выдавать больше тока с теми же магнитами, меньшим зазором и катушками с большим количеством витков. Когда-нибудь мы этим займемся. А пока – колесо выдает 160 об/мин на холостом ходу, 110 об/мин под нагрузкой, производя 1,9 А х 12В.
Удовольствия мы получили море, было очень весело, да и мини-ГЭС неплохо работает. Нам все-таки нужен экран на генератор – в речке полно магнетитового песка! Каждые несколько часов приходится очищать магнитные роторы от песчаных нарастаний. Надо или ставить экран, или приделать пару мощных магнитов на входе в трубу.

По материалам сайта: Otherpower.com

Если у Вашего жилища протекает река или даже небольшой ручей, то с помощью самодельной мини ГЭС Вы можете получить бесплатную электроэнергию. Возможно это будет не очень большое пополнение бюджета, но осознание того, что у Вас есть своя собственная электроэнергия - стоит гораздо дороже. Ну а если, например на даче, нет центрального электроснабжения - то даже небольшие мощности электроэнергии будут просто необходимы. И так, для создания самодельной гидроэлектростанции необходимо как минимум два условия - наличие водяного ресурса и желание.

Если и то и другое присутствует, то то первое, что нужно сделать – это измерить скорость потока реки. Сделать это очень просто - бросаете в реку веточку и замерьте время, в течении которого она проплывет 10 метров. Поделив метры на секунды, вы получите скорость течения в м/с. Если скорость меньше 1 м/с, то продуктивной мини ГЭС не получится. В этом случае можно попробовать увеличить скорость потока искусственно заузив русло или сделав небольшую плотину, если имеете дело с не большим ручьем.

Для ориентира, можно использовать соотношение между скоростью потока в м/с и мощностью снимаемой электроэнергии с вала винта в кВт (диаметр винта 1 метр). Данные экспериментальные, в реальности полученная мощность зависит от многих факторов, но для оценки подойдет.Так:

0.5 м/с – 0.03 кВт,
0.7 м/с – 0.07 кВт,
1 м/с – 0.14 кВт,
1.5 м/с – 0.31 кВт,
2 м/с – 0.55 кВт,
2.5 м/с – 0.86 кВт,
3 м/с -1.24 кВт,
4 м/с – 2.2 кВт и т.д.

Мощность самодельной мини ГЭС пропорциональна кубу скорости потока. Как уже указывалось, если скорость течения недостаточная, попробуйте ее искусственно увеличить, если это конечно возможно.

Типы мини-ГЭС

Существует несколько основных вариантов самодельных мини гидроэлектростанций.

Водяное колесо

Это колесо с лопастями, установленное перпендикулярно поверхности воды. Колесо погружено в поток меньше чем наполовину. Вода давит на лопасти и вращает колесо. Существуют также колеса-турбины со специальными лопатками, оптимизированными под струю жидкости. Но это достаточно сложные конструкции скорее заводского, чем самодельного изготовления.

Ротор Дарье

Это ротор с вертикальной осью вращения, используемый для генерации электрической энергии. Вертикальный ротор, который вращается за счет разности давлений на его лопастях. Разница давлений создается за счет обтекания жидкостью сложных поверхностей. Эффект подобен подъемной силе судов на подводных крыльях или подъемной силе крыла самолета. Эта конструкция была запатентована Жорж Жан-Мари Дарье, французским авиационным инженером в 1931 году. Также часто используется в конструкциях ветрогенераторов.

Гирляндная ГЭС

Гидроэлектростанция состоит из легких турбин - гидровингроторов, нанизанных и жестко закрепленными в виде гирлянды на тросе, переброшенном через реку. Один конец троса закрепляется в опорном подшипнике, второй - вращает ротор генератора. Трос в этом случае играет роль своеобразного вала, вращательное движение которого передается к генератору. Поток воды вращает роторы, роторы вращают трос.

Пропеллер

Также заимствован из конструкций ветровых электростанций, такой себе "подводный ветряк" с вертикальным ротором. В отличие от воздушного, подводный пропеллер имеет лопасти минимальной ширины. Для воды достаточно ширины лопасти всего в 2 см. При такой ширине будет минимальное сопротивление и максимальная скорость вращения. Такая ширина лопастей выбиралась для скорости потока 0.8-2 метра в секунду. При больших скоростях, возможно, оптимальны другие размеры. Пропеллер движется не за счет давления воды, а за счет возникновения подъемной силы. Так же как крыло самолета. Лопасти пропеллера движутся поперек потока, а не увлекаются потоком в направлении течения.

Преимущества и недостатки различных систем самодельной мини ГЭС

Недостатки гирляндной ГЭС очевидны: большая материалоемкость, опасность для окружающих (длинный подводный трос, скрытые в воде роторы, перегораживание реки), низкий КПД. Гирляндная ГЭС – это своего рода небольшая плотина. Целесообразно использовать в безлюдных, удаленных местах с соответствующими предупредительными знаками. Возможно потребуется разрешение властей и экологов. Второй вариант - небольшой ручей у Вас в огороде.
Ротор Дарье - сложен в расчете и изготовлении. В начале работы его нужно раскрутить. Но он привлекателен тем, что ось ротора расположена вертикально и отбор мощности можно производить над водой, без дополнительных передач. Такой ротор будет вращаться при любом изменении направления потока - это плюс.

Наибольшее распространение при построении самодельных гидроэлектростанций получили схемы пропеллера и водяного колеса. Так как эти варианты сравнительно просты в изготовлении, требуют минимальных расчетов и реализуются при минимальных затратах, имеют высокий КПД, просты в настройке и эксплуатации.

Если у Вас нет водяного энергоресурса можете самостоятельно сделать домашнюю ветроэлектростанцию .

Пример простейшей мини-ГЭС

Простейшую гидроэлектростанцию можно быстро соорудить из обычного велосипеда с динамкой для велофары. Из оцинкованного железа или не толстого листового алюминия надо заготовить несколько лопастей (2-3). Лопасти должны быть длиной от обода колеса до втулки, а шириной 2-4 см. Эти лопасти устанавливаются между спицами любым подручным способом или заранее заготовленными креплениями.
Если вы используете две лопасти, то установите их напротив друг друга. Если захотите добавить большее количество лопастей, то разделите окружность колеса на число лопастей и установите их через равные промежутки. С глубиной погружения колеса с лопастями в воду можете поэкспериментировать. Обычно его погружают от одной трети до половины.
Вариант походной ветроэлектростанции рассматривался ранее.

Такая микро ГЭС не занимает много места и отлично послужит велотуристам - главное наличие ручья или речушки - что обычно и есть в месте разбивки лагеря. Мини ГЭС из велосипеда сможет освещать палатку и заряжать сотовые телефоны или другие гаджеты.
