Чертежи кораблей из фанеры: материалы, подготовка к работе, вырезание и сборка деталей, окончательная отделка. Проекты, схемы и чертежи лодок, катеров, яхт для самостоятельной постройки

Одной из основных задач проектирования яхт является правильное построение чертежа и создание специальных расчетов.

Чертеж яхты обеспечивает необходимые технологические задачи построения. При проектировании яхты обязательно необходимо учитывать следующие особенности:

Технологические конструкции;
Минимальные затраты сил и труда;
Качественная эксплуатация яхты;

Даже новичок-судостроитель всегда обращает внимание, насколько разнообразны формы яхт. Каждый вид яхты имеет свою уникальную форму корпуса. Также отличия имеются в размерах и наличие различного оборудования. Каждая форма яхты отвечает ее особенностям, условиям плавания и требованиям.

Идентичная форма яхты может быть свободно изображена с помощью проекций и чертежей. Чертеж является основой для проекта разнообразных яхт. Как правило, проекции чертежей должны выполняться в строгом порядке. В верхней области чертежа должны находиться линии бока яхты (нос должен быть направлен в правую сторону). Полуширота на чертеже располагается в нижней области под боком. Чертеж корпуса яхты изображается слева и находится на одинаковом уровне с боком. Очень часто не хватает места для размещения полного чертежа. По этой причине некоторые проекции изображают совместно. Чертеж яхты обязательно должен иметь точные параметры, так как по нему осуществляется постройка судна. Чертеж в основном изображают в крупном масштабе, а толщина линий должна составлять 0,1-0,2 миллиметра.

Чертеж яхты из дерева изображается на наружной обшивке. Чертежи металлических яхт изображают на обводах шпангоутов.

Чертежи парусных яхт

Парусные яхты обладают высоким уровнем комфортности и удобства. Однако если яхта не имеет мореходных высоких качеств, то данные особенности не имеют никакого значения. Парусная яхта должна иметь определенный уровень нагрузки и сохранять необходимую высоту надводного борта. Не соблюдение данных условий может привести к потоплению судна. При построении чертежа парусных яхт основными параметрами являются ширина, длина, высота борта и осадка. Яхтенный рулевой должен знать такие параметры.

Чертеж парусной яхты представляет собой непростую криволинейную поверхность корпуса, которая изображается в виде проекций. Данная проекция имеет три плоскости, которые взаимосвязаны. Проекции изображают полосы пересечения обшивки с плоскостями. Положение таких проекций обязательно должны быть выполнены по правилам судостроения. Базовыми плоскостями являются основная, плоскость мидель-шпаунгота и диаметральная. Данные плоскости являются началом остальных координатных плоскостей и служат для правильного вычисления параметров яхты.

Чертежи яхты для самостоятельной постройки

Самостоятельная постройка яхты требует множество сил и времени, а также необходимо знать основы судостроения. Прежде чем начать постройку яхты, необходимо точно быть уверенным в своем желании.

При постройке яхты главное необходимо правильно выбрать материал для корпуса яхты и подобрать правильное оборудование. Если нет соответствующего образования, то лучше чертеж не строить самому. Проектированием судна должны заниматься специалисты, которые знают, как правильно рассчитывать все необходимые параметры.

Очень важно при постройке яхты правильно понимать ее чертеж, так как на нем изображаются все необходимые параметры для длительной эксплуатации яхты. Проекты яхты содержат правильные чертежи, которые помогут соблюдать требования и правила построения яхты.

Чертежи для самостоятельной постройки яхты предоставляют возможность каждому яхтсмену построить свою собственную яхту. Как правило, обычно корпус яхты изготавливается из древесины. С помощью чертежа можно высчитать такие параметры:

Площадь, которую занимает корпус яхты;
Общий объем корпуса, а также отдельные его участки;
Площадь боковой проекции;
Оценку начальной остойчивости формы.

Чертеж позволяет составить будущие прогнозы поведения судна при воздействии каких-либо негативных факторов. Постройка с помощью чертежа позволяет вычислить устойчивость и поворотливость яхты под воздействием руля. Чертежи позволяют составить правильную конструкцию яхты для ее дальнейшей эксплуатации. Конструкция яхты позволяет вычислить детали набора, переборки, которые зависят от выбранного способа постройки и материала для самостоятельного строительства яхты. Каждый чертеж имеет одну основную функцию – определение правильного положения точек в пространстве.

Приведенные чертежи в различных проектах помогут правильно построить яхту. С помощью простых конструкций, постройка яхты не будет иметь сложного процесса. Прежде чем заниматься самостоятельным строительством яхты необходимо тщательно проанализировать некоторые вопросы. Для начала необходимо определится с типом яхты и основное ее предназначение. После выбора типа яхты можно приступать к выбору проекта.

На сегодня различные кампании предоставляют проекты, которые имеют свою комплектацию. Перед выбором проекта можно проконсультироваться со специалистом, который поможет правильно определить необходимые параметры и требования яхты. С помощью чертежей постройка яхты осуществляется быстрым и удобным способом.

Также чертежи позволяют правильно высчитать необходимые расчеты, для того чтобы избежать ошибок в будущей яхте. В каждом проекте имеются пошаговые инструкции, которые помогут осуществить правильную постройку. Готовая комплектация проекта позволяет не тратить времени для поиска необходимого оборудования, материалов и инструментов. Каждый шаг инструкции рассказывает о последовательности выполнения действий, и какой материал необходимо использовать. В конце постройки не забудьте покрыть судно .

Самостоятельная постройка яхты позволит наслаждаться водоемами в любое удобное время. Также на яхте можно осуществить незабываемые прогулки по реке с близкими или друзьями, которые оставят незабываемые ощущения и впечатления.

Классификация Европейского объединения спортсменов-любителей судомодельного спорта («НАВИГА») предусматривает соревнования управляемых моделей парусных яхт трех классов: F5-M («Марблхэд»), F5-10 («Тенритер») и F5-Х (свободный). Конструкциям моделей яхт первых двух классов присвоены имена первых победителей европейских соревнований.

В 1976 году наш журнал познакомил любителей увлекательнейшего вида спорта с классами F5-10 и F5-Х.

Предлагаемая модель яхты F5-М построена чемпионом СССР, мастером спорта Климентом Головиным из города Казани.

ПОСТРОЙКА МОДЕЛИ

Корпус модели состоит из двух слоев стеклоткани и выклеивается по деревянной болванке, изготовленной согласно теоретическому чертежу (рис. 6, 7). Для внутреннего слоя больше подходит стеклорогожа, а для внешнего - стеклоткань АСС-10 или подобная ей. Для выклейки удобнее использовать эпоксидные смолы «холодного» отвердения ЭД-5, ЭД-6 и другие.

В обработанный наждачной бумагой корпус вклеиваются технологические шпангоуты, транец из бальзы или пенопласта и «швертовый» колодец, служащий для закрепления съемного киля с балластом. Эта деталь выпиливается из бакелизиро-ванной фанеры или однотипного материала толщиной 10 мм (см. рис. 7). В нижней части киля винтами крепится балласт - две свинцовые пластины общим весом 2,9 кг.

До установки палубы, изготовляемой из авиационной фанеры толщиной 1,5 мм, вдоль бортов по всей длине корпуса на смоле вклеиваются сосновые стрингеры сечением 8X8 мм. К ним в местах крепления шурупами вант-путенсов приклеиваются березовые бруски размером 60Х20Х15 мм. По диаметральной плоскости корпуса врезается и вклеивается в технологические шпангоуты еловый брус размером 285X25X10 мм. Он служит для закрепления шурупами на одной плате степса мачты с вертлюгом грота-гика и вертлюга стаксель-гика.

Мачта эллиптической формы с лик-пазом, в который протягивается передняя шкаторина грота, склеенная из сосновых реек (рис. 5). Она свободно вращается в шарнирах степса и узла крепления вант и стаксель-штага (рис. 1, 2) к мачте.

Грота-гик и стаксель-гик изготавливают из тонкостенных дюралюминиевых трубок (см. рис. 7) соответственно Ø 10 мм и 8 мм.

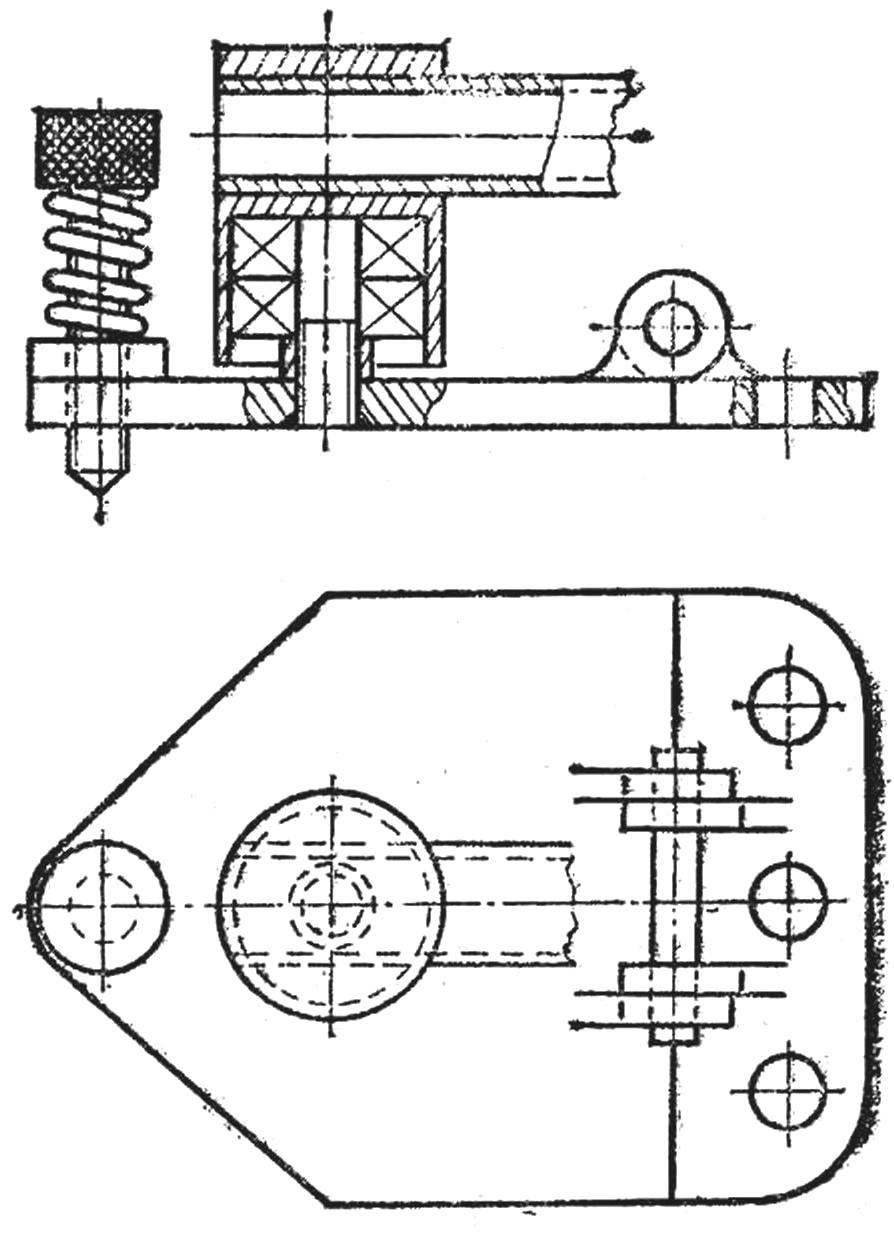

Конструкция вертлюга стаксель-гика, узлов степса мачты, крепления вант и стаксель-штага на мачте показаны соответственно на рисунках 1-3.

Руль поворота можно выпилить по контуру и профилю из дюралюминиевой пластины толщиной 9 - 10 мм или склеить из шести слоев авиационной фанеры толщиной 1,5 мм.

При поворотах руль должен перекладываться в обе стороны на 35-40° с наименьшим люфтом. Люверсы для проводки грота-шкота и стаксель-шкота с барабана лебедки с гиком вытачивают из фторопласта или латуни и закрепляют в палубе.

Канифас-блоки стаксель-шкотов вытачивают из дюралюминия. Шкотовая лебедка самодельная. На ней установлен электродвигатель типа «гном». Редуктор можно взять от синхронных часовых электроприводов типа СД-2, СД-2Л и СРД-2 с передаточным отношением 1:120.

Паруса модели изготавливают из нейлоновой парусной ткани DZ (вес 1 м2 - 61 г). Они также могут быть сшиты из ткани «болонья».

Для управления моделью яхты используется двухканальная аппаратура радиоуправления.

1- грота-шкот, 2- люверс в палубе, 3- рулевая машинка, 4- приемник, 5- источник питания, 6- блоки стаксель-шкота, 7- стаксель-шкот, 8- шкотовая лебедка.

После покраски и сборки модели с помощью талрепов и штагов устанавливают мачту с наклоном в корму на 3-5° по отношению к палубе, затем изменением длины шкотов грота и стакселя необходимо добиться, чтобы на курсе «бейдевинд» стаксель начал «брать ветер» («заполаскивать») раньше, чем грот. После этого проводится проверка на всех курсах, кроме «бакштаг» и «фордевинд». В дальнейшем модель с рулем, установленным в нейтральное положение, должна медленно приводиться к ветру (то есть постепенно поворачивать носом против ветра), при этом стаксель не должен «задувать» в грот и сам «заполаскивать» слишком рано. Отрегулированная таким образом модель будет хорошо управляться и ходить круто к ветру.

Как показано на рисунке 4, центры вращения передних шкаторин парусов и оси вращения гиков разнесены по длине в диаметральной плоскости. Это позволяет увеличивать величину прогиба («пуза») парусов при переходе на полные курсы.

Дальнейшая регулировка (доводка) управляемости модели проводится в совместных гонках моделей яхт.

ТРЕБОВАНИЯ К МОДЕЛИ КЛАССА F5-M

Максимальная длина (Lн) - 1270 ± 6 мм. Не включается в общую длину размер носового кранца, однако последний не должен выступать более чем на 12,7 мм.

Ширина, осадка, высота надводного борта, водоизмещение и вес балласта не ограничены.

Переход от корпуса модели к килю на миделе закругляется радиусом не менее 25,4 мм.

Толщина рангоута не может превышать 19 мм.

Дощечки фаловых углов у основания не шире 19 мм.

Площадь парусности без спинакера не более 5160,0 см2.

Высота крепления стаксель-штага над палубой не более 80% от высоты расположения дощечки фалового угла грота. Максимальное количество лат на гроте - четыре, а на стакселе - не более трех. Латы устанавливаются примерно на равном расстоянии друг от друга. Длина лат грота не более 101,6 мм; стакселя - не более 50,8 мм. Латы не являются обязательным элементом.

Круглые латы не применяются.

Не разрешается одновременная постановка двух гротов.

Парус спинакер можно ставить только со спинакер-гиком, длина которого не должна превышать 380 мм, если измерять длину от середины мачты до нока спинакер-гика. Запрещается использовать спинакер-гик в качестве бушприта и закреплять его в таком положении на палубе. Нельзя закреплять спинакер выше стаксель-штага и увеличивать его жесткость. Не разрешается стаксель-шкоты и спинакер-шкоты крепить за грота-гик.

Наконец правила предусматривают, что в момент старта спинакер-гик должен находиться на противоположной стороне грота-гика.

Запрещены: подвижные кили, средние, боковые и скуловые шверты, бушприты, выступающие над водой рули, выносные поплавки, двойные или многосоставные корпуса, незакрепленный или изменяемый балласт.

Площадь станселя (Sс), см 2 …………………..1991

Площадь грота (Sг), см 2 …………………………3112,5

Общая площадь парусности (Sп), см 2 …….5103,5

Водоизмещение (G), г……………………………5200

К. ГОЛОВИН, мастер спорта СССР

Для того чтобы совершать прогулки на собственной яхте вовсе не обязательно быть миллионером. Благодаря инструкции и рекомендациям в данной статье, такая задача, как яхта своими руками из фанеры вам будет по плечу.

Что касается инструментов, то их следует подготовить заранее.

Список необходимого включает:

молоток и гвозди;
шуруповерт;
дрель электрического действия и набор сверл;
ножовка;
фанера.

Для тех, кого интересует реализация такого проекта, как яхта из фанеры своими руками чертежи играют немаловажную роль, причем как в процессе строительства, так и на начальном этапе закупки материалов. На основе чертежа вы не только составите общее представление об объеме работ, которые вам предстоит сделать, но и о количестве материала, который необходимо закупить.

Для строительства вам минимум потребуется десять фанерных листов, размером 1220х2440 мм. Семь из них должны иметь толщину 6 мм, оставшиеся три – 10 мм.

Особенности подбора материала

Для строительства яхты можно использовать разную фанеру, но предпочтительнее всего использовать фанеру, выполненную из тополя, толщина которой будет варьироваться от семи до десяти миллиметров.

Обратите внимание! Такое отклонение в толщине является допустимым и совершенно никак не скажется на весе материала.

Разрешается использовать березовую фанеру, но в таком случае толщина ее листов не должна превышать 5 мм. Естественно, при подборе материала для строительства рекомендуется покупать фанеру с очень высоким уровнем водостойкости.

Фанера представляет собой клееную слоистую конструкцию, которая состоит из трех и более прослоек. Причем расположение древесных волокон в смежных прослойках находится перпендикулярно. За счет такой технологии изготовления достигается прочность листа во всех направлениях. Именно этот факт делает фанеру самым оптимальным материалом для изготовления яхты.

Если вы будете использовать фанерные листы большого формата, сможете снизить количество затрачиваемых усилий на строительство. Фанерная конструкция подразумевает использование поперечных лекал, на основе которых задаются обводы корпуса.

Процесс изготовления яхты

Шпангоуты для вашей яхты можно выполнить на основе самой упрощенной формы. Для их последующей сборки применяются детали прямоугольной формы (футоксы). Преимущество такой конструкции заключается в том, что в отличие от яхт с круглоскулыми обводами на корпусах, она не требует обязательной проклейки ламинированных шпангоутов из тонких реек.

Особого внимания в процессе изготовления яхты заслуживает сборка корпуса, которую следует начинать с верстака и заканчивать уже на земле. На поверхность верстака укладывается киль, который соединяется со шпангоутами и штевнями. Для того чтобы обеспечить прочную фиксацию деталей используются большие шурупы, гвозди, маленькие болты и заклепки.

После завершения этого этапа необходимо тщательным образом проверить конструкцию на наличие перекосов и неровностей, которые следует устранить, если таковые будут иметь место. Все соединения прокладываются пористой бумагой или тонкой тканью, пропитанной смолой. Если же вы закрепляете детали конструкции гвоздями, контролируйте их длину. Гвозди обязательно должны выступать за пределы соединяемых деталей.

Обратите внимание! Доски, которые предназначаются для бортов необходимо прикладывать с двух сторон каркаса. Они туго фиксируются на форштевне при помощи бечевки.

Затем бортовые доски отгибаются вокруг шпангоутов, подводятся к транцу и связываются. Лишние концы следует удалить, после чего можно заняться временной фиксацией бортов при помощи гвоздей. В результате этих действий вы получаете прочную каркасную основу, которая впоследствии обшивается фанерой.

Для удобного закрепления продольных элементов на шпангоутах заранее вырежьте для них пазы. Детали обшивки изготавливаются из пятимиллиметровой фанеры, которая фиксируется при помощи оцинкованных шурупов. Чтобы повысить надежность креплений шурупы можно обработать клеевым составом. Поверх обшивки монтируются привальные брусья, после чего можно приступать к обшивке днища и изготовлению банок-скамеек.

Шверту рекомендуется придавать треугольную форму. Для этого необходимо взять отрезок фанеры в виде вытянутой шестиугольной фигуры. Переднюю и заднюю кромку нужно скруглить при помощи наждачной бумаги. Готовые детали пропитываются горячей олифой.

Особого внимания заслуживает рулевое устройство. Румпель и баллер изготавливают из десятимиллиметровой фанеры. Петли обязательно должны быть разъемного типа. Как и остальные детали, эти элементы пропитываются олифой и покрываются двумя слоями лака для закрепления.

Для изготовления мачты лучше всего взять сосновый брус конусообразной формы. В верхней части диаметр бруса должен составлять 4,8 см, а в нижней – 3 см. Не забывайте, что в гнезде, такой элемент, как мачта должен чувствовать себя свободно и при необходимости беспрепятственно вращаться.

На изготовление парусов можно пустить подушечный тик, окантованный при помощи капроновой ленты. Люверсы закрепляются вдоль передней и нижней шкаторины. Чтобы было удобно пользоваться парусами вы можете добавить пару латкарманов, предназначенных для лат.

Самодельные яхты — это достаточно трудоемкий процесс, который потребует множество сил, времени и материальных затрат. Некоторые процессы постройки яхты не обойдутся без помощи специалиста. Знания специалистов помогут не допустить ошибок при постройке яхты. Перед началом постройки необходимо точно определится с внешним видом яхты и ее основные функции и предназначение.

Любая постройка яхты начинается с изготовления корпуса. В основном корпус изготавливается из древесины. С древесиной намного проще и легче работать. На сегодняшний день существует множество разнообразных материалов, которые помогут защитить корпус яхты от воздействия воды. Изначально нужно точно рассчитать стоимость корпуса и парусов.

Если будут допущены ошибки на данном этапе, то дальнейшая эксплуатация яхты будет невозможна. Чтобы не было допущено ошибок, можно посетить специализированные магазины и проконсультироваться со специалистами. Когда корпус яхты будет построен, можно обращаться за помощью к профессиональным судостроителям. Они помогут правильно составить проект и чертежи яхты, а вы уже будете реализовывать его в реальность. Оборудование на яхте также играет важную роль. Вещи необходимо устанавливать на яхту, только после того как она будет спущена на воду.

Парусная яхта своими руками

На сегодняшний день самостоятельно построить парусную яхту может каждый человек. Постройка парусной яхты требует трезвого и холодного расчета, который позволит правильно высчитать все необходимые параметры. При постройке парусной яхты специалисты не рекомендуют использовать деревянную обшивку. В данном случае лучшим вариантом считается применение диагональной обшивки. Данный способ позволяет использовать поперечные шаблоны. Постройка парусной яхты из стеклопластикового корпуса требует точного соблюдения всех правил и требований, а также специального оборудования.

Постройка армоцементной парусной яхты подразумевает точного соблюдения правил литья корпуса. Данная постройка напоминает бетонные работы при постройке наземных конструкций. Постройка парусной яхты требует определенных профессиональных знаний. Недостатки или ошибки, которые могут получиться во время работы, заметны не сразу. Дефекты можно увидеть только при эксплуатации яхты на воде. В дальнейшем постройка яхты их аромцемента может понести материальные расходы. Также армоцемент имеет большой вес, что является очень большим недостатком. На практике очень хорошо видно, что идеальное соотношение веса начинается с 12-14 метровых корпусов. Многие судостроители и яхтсмены, не смотря на все недостатки, считают данный материал качественным и прочным. Не стоит забывать о том, что помимо корпуса, также необходимы затраты на различное оборудование и инструменты.

Перед началом постройки парусной яхты, необходимо прислушаться к рекомендациям специалистов. Они считают, то наиболее конструктивным материалом для строительства корпуса является сплав металла или древесина. Армоцемент и стеклоткань подходят в основном для строительства яхт больших размеров. Для яхт средних размеров перспективным вариантом является именно древесина. Как правило, металл применяется с высоким уровнем прочности.

Парусная яхта из древесины имеет длительный период эксплуатации. Древесина имеет правильную пропорцию длины и веса. Для постройки парусной яхты применяют не набухающие фанеры и шпоны, которые изготавливаются из пихты, дуба или красного дерева. Древесину также используют для многослойной наружной обшивки. Крепление деревянных конструкций корпусов осуществляется с помощью фенолформальдегидной смолы, которая совмещается со стяжкой на болтах, винтах и шурупах. Профессиональные судостроители считают, что для постройки парусной яхты своими руками приемлемым материалом является древесина.

Как построить яхту своими руками

Как правило, постройка яхты своими руками начинается с чертежей. лучше брать из готовых и разработанных проектов, так как они имеют правильные необходимые параметры. Чертежи должны соответствовать предназначению яхты и выбранным материалам. Перед началом постройки необходимо также определится, для каких целей она будет предназначаться.

Четкие обозначения правил и требований к яхте, помогут правильно определиться с проектом. Строительство яхты своими руками требует определенных знаний навыков. Для самостоятельной постройки яхты необходимо правильно сделать разбивку чертежа и изготовить необходимые шаблоны и лекала. Данная процедура требует профессиональных знаний и опыта. Те ошибки, которые могут быть допущены на данном этапе, скажутся на готовой яхте. Вследствие чего такие дефекты будет очень сложно устранить. Чтобы ошибки не были допущены, готовые проекты предоставляют специальную комплектацию оборудования. Также в комплекте содержаться необходимые материалы и инструкции, которые пошагово указывают последовательность работы. Такой способ позволит в кротчайшие сроки построить яхту своими руками.

После приобретения такого комплекта, постройка яхты осуществляется в несколько шагов. Для начала необходимо тщательно изучить планы, чертежи инструкции. Очень часто бывает, что в проекте рассмотрено несколько вариантов постройки. После этого этапа можно приступать к сборке различного оборудования (шпангоутов, киля, стрингеров). Далее необходимо подготовить обшивку. На стапеле собирается корпус, который покрывается материалами для обшивки. Обшивка наносится в несколько слоев. После того как корпус будет готов, на яхте проводятся монтажные работы и устанавливается необходимое оборудование. Постройку яхту лучше всего проводить вблизи водоемов. После того как строительство будет закончено, яхту необходимо проверить на воде на наличие дефектов и недостатков.

Яхта своими руками из фанеры

Яхта из фанеры своими руками позволит в любое удобное время выехать на прогулку по водоему. Для того чтобы построить яхту из фанеры необходимы следующие инструменты: гвозди, ножовка, молоток, шуруповерт, электродрель, сверло. Для строительства яхты необходимо семь листов фанеры. Толщина фанеры не должна быть больше 6 миллиметров. Специалисты рекомендуют брать фанеру размерами 1,22х2,44 мм. Также необходимы дополнительные листы, толщиной около 10 миллиметров и идентичных размеров.

Основной задачей при строительстве яхты является правильный выбор фанеры. Фанера может быть изготовлена из различной древесины, но одним из самых приемлемых вариантов будет использование фанеры из тополя, толщиной 7-10 миллиметров. Данный показатель не влияет на вес фанеры.

Если фанера изготовлена из березы, то толщина должна составлять до 5 миллиметров. При строительстве яхты обязательно необходимо учитывать уровень водостойкости. Фанера содержит несколько слоев древесины (2-3). Именно по этой причине она обеспечивает высокий уровень прочность будущей яхты.

Если при строительстве яхты используются листы фанеры большого размера, то уровень трудоемкости процесса снижается. На стрингере или скупе делается паз в виде совмещенных листов из фанеры. Данный процесс работы не требует тщательного подгона кромки поясов. Обшивка из фанеры подразумевает поперечные лекала, которые служат для обвода корпуса. Данный процесс строительства подразумевает использование шпангоутов, которые располагаются в конструкции. Такой вариант не требует самостоятельной подготовки лекал.

Шпангоуты для строительства яхты изготавливаются в простой форме. Для их изготовления используют футоксы (прямолинейная деталь). При самостоятельной постройке яхты обязательно необходимо уделить тщательное внимание изготовлению корпуса. Сборка корпуса осуществляется на верстаке, а заканчивается на земляной поверхности. Киль кладется на верстак, после чего его необходимо соединить с шпангоутами и штевнями. Соединение осуществляется с помощью болтов, шурупов и гвоздей.

После окончания данного процесса работы необходимо проверить, имеются ли какие-нибудь дефекты в виде перекоса. В каждое соединение вставляется пористая бумага или тонкая ткань пропитанная смолой. Если корпус соединяется гвоздями, то обязательно нужно обратить внимание на их длину. Для того чтобы гвозди легко вбивались, заранее необходимо просверлить отверстия. Отверстие должно быть на 1 миллиметр меньше толщины гвоздя. Доски для борта размещаются с обеих сторон каркаса, а концы привязываются бечевкой к форштевню.

Далее вокруг шпангоутов обгибаются доски, связываются и подводятся к транцу. Ненужные концы можно срезать. Также на яхте должна быть мачта, которую можно изготовить из сосны. Пред началом постройки яхты фанеру необходимо смочить, для того чтобы она в дальнейшем не потрескалась. Также фанеру можно распарить.

Моторная яхта своими руками

Моторная яхта имеет множество различных достоинств и преимуществ. Одно из самых главных преимуществ – это простота в управлении. От мощности мотора будет зависеть скорость движения яхты.

Перед строительством моторной яхты необходимо определить ее предназначение. Корпус моторной яхты строится из поперечных и продольных сечений. На моторных яхтах двигатель должен размещаться в корме. Данное расположение двигателя позволяет сделать правильную посадку судна.

Для корпуса моторной яхты можно использовать любой конструктивный материал. Выбор материала зависит от чертежей проекта, его особенностей и ограничений. Не стоит забывать о том, что невозможно выбрать идеальный материал для строительства моторной яхты. Каждый материал имеет свои недостатки и преимущества.

Стеклопластик является одним из самых распространенных материалов, который используют для строительства моторной яхты. Если правильно соблюдать технологию процесса строительства, то яхта будет иметь высокий уровень прочность и длительный срок эксплуатации. , как правило, содержат только мелкие части устройства. Но на сегодняшний день существуют проекты, которые в комплекте имеют разработанный интерьер и дизайн, а также все необходимые инструменты для корпуса. Если строительство моторной яхты осуществляется с помощью профессиональных заготовок, то процесс не займет большого количества времени. Приобретая стеклопластик самостоятельно, существует риск покупки некачественного материала. При приобретении материала необходимо тщательно изучить его свойства и качества. Данные качества очень важны, так как от них зависит конструкция готовой яхты.

Корпус из стеклопластика обязательно необходимо строить в закрытом помещении, которое будет защищать от воздействий негативных факторов и погодных условий. Перед нанесением нового слоя важно учесть полимеризацию старого слоя. Если не учитывать данный аспект, то в следствие корпус может быть покрыт жирной пленкой, на которую легко попадает пыль. При работе со стеклопластиком необходимо соблюдать меры безопасности, так как данный материал очень вреден для здоровья.

Стеклопластик можно применять для различных конструкций, как тяжелых, так и легких. Усиление уровня прочности стеклопластика достигается за счет кевлара и углеродистого волокна. Если усилить композитную конструкцию, то вес яхты можно уменьшить. Правильный выбор корпуса яхты является основной целью при строительстве моторной яхты своими руками. Самостоятельное строительство моторной яхты – сложный процесс, который требует определенных знаний и навыков.

Моторная яхта станет идеальным вариантом судна для прогулок по водоемам. Для управления такой яхтой не требуется профессиональных знаний. Управление осуществляется автоматически и позволяет полностью насладиться незабываемыми прогулками. Также такие яхты снижают риск появления проблем с управлением яхтенного рулевого или из-за негативных погодных условий.

Многие мужчины мечтают о собственной яхте, на которой можно бороздить морские просторы, но ее стоимость резко сокращает количество людей, способных на подобное приобретение без подрыва семейного бюджета. Для воплощения своей мечты можно попробовать построить катер или яхту своими руками. Конечно, неподготовленному человеку не следует начинать с постройки большого судна, а попробовать реализовать более простой проект.

Для решения этой задачи существует два пути решения: более простой предполагает постройку яхты самостоятельно из заранее подготовленных деталей, а более сложный подход — постройка яхты «с нуля».

Многие специализированные компании предлагают подобные сборочные комплекты. В комплекты входят все необходимые детали, из которых может быть построена яхта, а также подробные инструкции и чертежи, обеспечивающие правильность сборки и соблюдение всех технологических процессов. Обычно все детали приходят предпродажную подготовку, собираются в единое целое для контроля качества, после этого разбираются, упаковываются и отправляются заказчику. В свою очередь заказчику остается выполнить все работы по сборке с проклейкой конструкции согласно рекомендациям производителей, воспользовавшись предоставленной информацией.

Самодельная яхта построенная «с нуля» значительно усложняет задачу изготовителя, поскольку все детали придется создать самостоятельно, а для этого потребуются определенные навыки и дополнительное оборудование. Поэтому новичкам будет очень трудно довести начатое до положительного результата.

Для строительства яхты любым способом прежде всего понадобится помещение для осуществления всех процессов (эллинг) и набор необходимых инструментов.

Стоит отметить, что на организации рабочего места и инструменте не следует экономить, поскольку от этого, в конечном счете, засвистит качество и скорость выполняемых работ.
