Как расчитать сетевой трансформатор. Силовые трансформаторы, простой расчет

Что представляет собой трансформатор?
- Немного истории
- Как устроен и как работает трансформатор?
Как осуществить расчет трансформатора?
Изготовление трансформатора
- Сборка каркасов катушек для стержневого или броневого сердечника
- Намотка катушек
- Окончание сборки трансформатора
- Проверка изготовленного трансформатора

Трансформатор, история применения которого насчитывает почти полтора века, все это время служит человечеству верой и правдой. Его назначение — преобразование напряжения переменного тока. Это одно из немногих устройств, КПД которого может достигать почти 100%.

Как рассчитать и намотать обмотки трансформатора, каким может быть его сердечник, каковы особенности конструкции трансформаторов различного назначения, как они работают — вопросы, которые могут заинтересовать многих. Ниже предлагаются ответы на большинство этих вопросов.

Что представляет собой трансформатор?

Вернуться к оглавлению

Немного истории

В 70-х годах XIX века русский ученый П.Н. Яблочков изобрел электродуговой источник света — «свечу Яблочкова». Первоначально источниками питания дуги служили мощные гальванические батареи, но аноды в этом случае сгорали быстрее. Тогда ученый решил использовать в качестве источника тока для своего изобретения генератор переменного тока.

В этом случае возникало другое затруднение: после того как зажигалась одна электрическая свеча, из-за уменьшения напряжения на зажимах генератора возгорание других светильников было затруднено. Задача была решена, когда для питания каждого источника света был применен свой трансформатор. Эти первые трансформаторы имели незамкнутые сердечники из пучков стальной проволоки и, как следствие, обладали низким КПД. Трансформаторы с замкнутыми сердечниками, подобные современным, появились лишь спустя 9 лет.

Вернуться к оглавлению

Как устроен и как работает трансформатор?

Рисунок 1. Схема самого простого трансформатора.

Самый простой трансформатор — это сердечник из вещества с большой магнитной проницаемостью и две намотанных на него обмотки (рис. 1а). При пропускании через первичную обмотку переменного тока силой I 1 в сердечнике возникает меняющийся магнитный поток Ф, которым пронизывается как первичная, так и вторичная обмотка.

В каждом из витков этих обмоток находится одинаковая по численному значению ЭДС индукции. Таким образом, отношения ЭДС в обмотках и витков в них одинаковы. На холостом ходу (I 2 = 0) напряжения на обмотках практически равны ЭДС индукции в них, следовательно, для напряжений также выполняется соотношение:

U 1 / U 2 ≈ N 1 / N 2, где

N 1 и N 2 — число витков в обмотках.

Отношение U 1 / U 2 называют еще коэффициентом трансформации (k). Если U 1 > U 2 , трансформатор называют повышающим (рис. 1б), при U 1 < U 2 — понижающим (рис 1в). У первого трансформатора коэффициент трансформации больше, а у второго — меньше единицы.

Один и тот же трансформатор, в зависимости от того к которой обмотке прикладывается, а с какой снимается напряжение, может быть как повышающим, так и понижающим. Вторичная обмотка необязательно одна — их может быть и несколько. Из равенства мощностей в обмотках следует, что токи в них обратно пропорциональны числу витков:

I 1 / I 2 ≈ N 2 / N 1.

Если вторичная обмотка — составная часть первичной (или первичная — вторичной), трансформатор превращается в автотрансформатор. На рис. 1г и 1д показаны схемы, соответственно, понижающего и повышающего автотрансформаторов.

Переменное магнитное поле вызывает появление в сердечнике вихревых токов, которые нагревают его, на что бесполезно тратится часть энергии. Чтобы уменьшить эти потери, сердечники набирают из отдельных, изолированных друг от друга листов специальной трансформаторной стали с малой энергией перемагничивания.

Чаще всего в современных трансформаторах используются магнитопроводы трех типов:

Стержневые (П-образные), состоящие из двух стержней с обмотками и ярма, соединяющего их. Именно так обычно устроены сердечники мощных трансформаторов.
Броневые (Ш-образные). Магнитопровод представляет собой ярмо, внутри которого находится стержень с обмоткой. Ярмо защищает каждую обмотку трансформатора от внешних воздействий — отсюда такое название. Чаще применяется в маломощных трансформаторах для электронных схем.
Тороидальные — магнитопровод, имеющий форму тора, состоит из намотанной плотным рулоном трансформаторной ленты. Преимущества — относительно малый вес, высокий КПД, минимум помех. Недостаток — сложность намотки.

Вернуться к оглавлению

Как осуществить расчет трансформатора?

Важнейшие параметры трансформатора — номинальные значения токов и напряжений и мощности, на которые он рассчитан. Абсолютная точность при расчетах характеристик трансформатора по этим параметрам особого значения не имеет, поэтому можно ограничиться приблизительными значениями.

Очередность расчетов выглядит следующим образом:

Расчет тока через вторичную обмотку с учетом потерь: I 2 = 1,5 * I 2н, где I 2н — номинальный ток в ней.
Расчет мощности, снимаемой с вторичной обмотки: Р 2 = U 2 * I 2 , где U 2 — напряжение на ней. Если такая обмотка не одна, то результат — сумма их мощностей.
Определение результирующей мощности: Р Т = 1,25 * P 2 при КПД порядка 80%.
Расчет силы тока через первичную обмотку трансформатора: I 1 = P Т / U 1 , где U 1 — напряжение на ней.
Площадь требующегося сечения магнитопровода: S = 1,3 * √P Т, где S измеряется в см 2 .
Количество витков для первичной обмотки трансформатора: N 1 = 50 * U 1 / S, где S измеряется в см 2 .
Количество витков для его вторичной обмотки: N 2 = 55 * U 2 / S, где S измеряется в см 2 .
Диаметр проводников любой из обмоток трансформатора: d = 0,632 * √I, где I — сила тока в ней. Формула верна для медного провода.

Например, вторичная обмотка трансформатора, включаемого в сеть напряжением 220 В, должна давать ток 6,7 А при напряжении 36 В. Рассчитать параметры трансформатора.

I 2 = 1,5 *6,7 А = 10 А.
P 2 = 36 В * 10 А = 360 Вт.
P Т = 1,25 *360 Вт = 450 Вт.
I 1 = 450 Вт / 220 В ≈ 2 А.
S = 1,3 * √450 (см 2) ≈ 25 см 2.
N 1 = 50 * 220 / 25 = 440 витков.
N 2 = 55 * 36 / 25 = 79 витков.
d 1 = 0,632 * √2 (мм) = 0,9 мм, d 1 = 0,632 * √10 (мм) = 2 мм.

Если провода нужного диаметра отсутствуют, то можно заменить один толстый провод несколькими более тонкими, соединенными параллельно. Площадь сечения проводника диаметром d можно рассчитать по формуле: s = 0,8 * d 2 .

Например, нужен провод диаметром 2 мм, а имеется только проводник диаметром 1,2 мм. Площадь сечения нужного провода s = 0,8 * 4 (мм 2) = 3,2 мм 2 , площадь имеющегося, вычисленная по той же формуле, равна 1,1 мм 2 . Легко понять, что один проводник диаметром 2 мм можно заменить тремя с диаметром 1,2 мм.

Вернуться к оглавлению

Изготовление трансформатора

Процесс изготовления силового трансформатора складывается из ряда последовательных операций.

Вернуться к оглавлению

Сборка каркасов катушек для стержневого или броневого сердечника

Рисунок 2. Схема сборки каркаса для трансформатора.

Довольно удобным материалом для сборки этих каркасов являются картон или прессшпан. Еще более крепкий каркас можно изготовить из пластика. Каркас в сборе изображен на рис. 2а. Он собран из деталей, изображенных на рисунках 2б-2г. Должно быть изготовлено по два экземпляра каждой детали. Дырочки в щечках (г) предназначены для выводов.

Порядок сборки каркаса:

две щечки накладываются друг на друга;
в их окна вкладываются детали (б) и разводятся, одна вверх, вторая вниз;
детали (в) устанавливаются так, чтобы их выступы совпали с выемками деталей (б).

Полученный каркас достаточно прочен и уже не рассыпается. Перед намоткой катушек заранее готовятся прокладки (рис. 2д) из полосок кабельной бумаги. Полоски аккуратно надрезаются по краям на глубину несколько мм. Эти надрезы, примыкая к щеткам, будут предохранять витки очередного слоя от проваливания в область предыдущего.

Вернуться к оглавлению

Намотка катушек

Рисунок 3. Схема петли для катушки.

Перед намоткой следует заготовить отрезки гибкого многожильного провода в термостойкой изоляции для выводов и отрезки термостойкого кембрика. Намотка производится так, чтобы провод укладывался виток к витку с некоторым натяжением. Последующие витки должны прижимать предыдущие. Чтобы предотвратить проваливание витков возле щечки, желательно очередной ряд не доматывать до нее на несколько мм, заполняя свободные участки шпагатом или нитками.

После окончания намотки каждого ряда натяжение провода должно сохраняться, чтобы при наложении прокладки из кабельной бумаги намотанная часть не распускалась. Такие прокладки должны укладываться после каждого слоя.

Если наматываемый провод тонкий, то к началу и концу обмотки, а также к отводам от нее аккуратно припаиваются заготовленные отрезки гибкого многожильного провода. Место спайки изолируется. Если обмоточный провод достаточно толстый, выводы и отводы (в виде петель) делаются из этого же провода. И на выводы, и на отводы следует надеть отрезки кембрика.

Петля (рис. 3а) пропускается сквозь отверстие сложенной вдвое полоски из плотной бумаги или хлопчатобумажной ленты, которую затягивают после того, как она прижата следующими витками (рис. 2б). Пример отвода от тонкого обмоточного провода показан на рис. 2в.

Примерно так же крепят концы обмотки из толстого провода, но используется только хлопчатобумажная лента. Схема закрепления начала обмотки показана на рис. 2г, ее конца — на рис. 2д.

И несколько слов о том, как намотать обмотку тороидального трансформатора. Обычно для их намотки используются самодельные челноки, на поверхность которых наматывается достаточный запас провода. Челнок с проводом должен проходить в отверстие тороидального магнитопровода.

Рисунок 4. Схема обода колеса велосипеда.

Гораздо проще осуществить намотку с помощью приспособления, основой которого является обод колеса велосипеда (рис. 4). Обод распиливается в одном месте, продевается в отверстие магнитопровода, после чего разрезанные части аккуратно соединяются. Затем на его внешнюю поверхность наматывается обмоточный провод необходимой длины с небольшим запасом. Для удобства обод может быть подвешен своей верхней частью на забитый гвоздь, штырь или какой-нибудь другой подходящий подвес. Намотанный провод удобно зафиксировать подходящим резиновым кольцом.

Обмотка наматывается за счет вращения обода. Завершив каждый оборот, следует передвинуть на соответствующее расстояние резиновое кольцо. Витки следует укладывать аккуратно, с натяжением. Выводы и отводы можно формировать так же, как у упомянутых выше катушек. Каждый слой и обмотка обязательно разделяются слоем изоляции. Поверх последнего слоя трансформатор обматывается киперной лентой и пропитывается лаком.

Как рассчитать силовой трансформатор и намотать самому.
Можно подобрать готовый трансформатор из числа унифицированных типа ТН, ТА, ТНА, ТПП и других. А если Вам необходимо намотать или перемотать трансформатор под нужное напряжение, что тогда делать?
Тогда необходимо подобрать подходящий по мощности силовой трансформатор от старого телевизора, к примеру, трансформатор ТС-180 и ему подобные.
Надо четко понимать, что чем больше количества витков в первичной обмотке тем больше её сопротивление и поэтому меньше нагрев и второе, чем толще провод, тем больше можно получить силу тока , но это зависит от размеров сердечника - сможете ли разместить обмотку.
Что делаем далее, если неизвестно количество витков на вольт? Для этого необходим ЛАТР, мультиметр (тестер) и прибор измеряющий переменный ток - амперметр. Наматываем по вашему усмотрению обмотку поверх имеющейся, диаметр провода любой, для удобства можем намотать и просто монтажным проводом в изоляции.

Формула для расчета витков трансформатора

50/S

Сопутствующие формулы: P=U2*I2 Sсерд(см2)= √ P(ва) N=50/S I1(a)=P/220 W1=220*N W2=U*N D1=0,02*√i1(ma) D2=0,02*√i2(ma) K=Sокна/(W1*s1+W2*s2)

50/S - это эмпирическая формула, где S - площадь сердечника трансформатора в см2 (ширину х толщину), считается, что она справедлива до мощности порядка 1кВт.
Измерив площадь сердечника, прикидываем сколько надо витков намотать на 10 вольт, если это не очень трудно, не разбирая трансформатора наматываем контрольную обмотку через свободное пространство (щель). Подключаем лабораторный автотрансформатор к первичной обмотке и подаёте на неё напряжение, последовательно включаем контрольный амперметр, постепенно повышаем напряжение ЛАТР-ом, до начала появления тока холостого хода.
Если вы планируете намотать трансформатор с достаточно "жёсткой" характеристикой, к примеру, это может быть усилитель мощности передатчика в режиме SSB, телеграфном, где происходят довольно резкие броски тока нагрузки при высоком напряжении (2500 -3000 в), например, тогда ток холостого хода трансформатора устанавливаем порядка 10% от максимального тока, при максимальной нагрузке трансформатора. Замерив полученное напряжение, намотанной вторичной контрольной обмотки, делаем расчет количества витков на вольт.
Пример: входное напряжение 220вольт, измеренное напряжение вторичной обмотки 7,8 вольта, количество витков 14.

Рассчитываем количества витков на вольт
14/7,8=1,8 витка на вольт.

Если нет под рукой амперметра, то вместо него можно использовать вольтметр, замеряя падение напряжение на резисторе, включенного в разрыв подачи напряжения к первичной обмотке, потом рассчитать ток из полученных измерений.

Вариант 2 расчета трансформатора.
Зная необходимое напряжение на вторичной обмотке (U2) и максимальный ток нагрузки (Iн), трансформатор рассчитывают в такой последовательности:

1. Определяют значение тока, протекающего через вторичную обмотку трансформатора:
I2 = 1,5 Iн ,
где: I2 - ток через обмотку II трансформатора, А;
Iн - максимальный ток нагрузки, А.
2. Определяем мощность, потребляемую выпрямителем от вторичной обмотки трансформатора:
P2 = U2 * I2 ,
где: P2 - максимальная мощность, потребляемая от вторичной обмотки, Вт;

I2 - максимальный ток через вторичную обмотку трансформатора, А.
3. Подсчитываем мощность трансформатора:
Pтр = 1,25 P2 ,
где: Pтр - мощность трансформатора, Вт;
P2 - максимальная мощность, потребляемая от вторичной обмотки трансформатора, Вт.
Если трансформатор должен иметь несколько вторичных обмоток, то сначала подсчитывают их суммарную мощность, а затем мощность самого трансформатора.
4. Определяют значение тока, текущего в первичной обмотке:
I1 = Pтр / U1 ,
где: I1 - ток через обмотку I, А;
Ртр - подсчитанная мощность трансформатора, Вт;
U1 - напряжение на первичной обмотке трансформатора (сетевое напряжение).

5. Рассчитываем необходимую площадь сечения сердечника магнитопровода:
S = 1,3 Pтр ,
где: S - сечение сердечника магнитопровода, см2;
Ртр - мощность трансформатора, Вт.
6. Определяем число витков первичной (сетевой) обмотки:
w1 = 50 U1 / S ,
где: w1 - число витков обмотки;
U1 - напряжение на первичной обмотке, В;
S - сечение сердечника магнитопровода, см2.
7. Подсчитывают число витков вторичной обмотки:
w2 = 55 U2 / S ,
где: w2 - число витков вторичной обмотки;
U2 - напряжение на вторичной обмотке, В;
S-сечение сердечника магнитопровода, см2.
8. Высчитываем диаметр проводов обмоток трансформатора:
d = 0,02 I ,
где: d-диаметр провода, мм;
I-ток через обмотку, мА.

Ориентировочный диаметр провода для намотки обмоток трансформатора в таблице 1.

							Таблица 1
Iобм, ma	<25	25 - 60	60 - 100	100 - 160	160 - 250	250 - 400	400 - 700	700 - 1000
d, мм	0,1	0,15	0,2	0,25	0,3	0,4	0,5	0,6

После выполнения расчетов, приступаем к выбору самого трансформаторного железа, провода для намотки и изготовление каркаса на которой намотаем обмотки. Для прокладки изоляции между слоями обмоток приготовим лакоткань, суровые нитки, лак, фторопластовую ленту. Учитываем тот факт, что Ш - образный сердечник имеют разную площадь окна, поэтому будет не лишним провести расчет проверки: войдут ли они на выбранный сердечник. Перед намоткой производим расчет - поместится ли обмотки на выбранный сердечник.
Для расчета определения возможности размещения нужного количества обмоток:
1. Ширину окна намотки делим на диаметр наматываемого провода, получаем количество витков наматываемый
на один слой - N¹.
2. Рассчитываем сколько необходимо слоев для намотки первичной обмотки, для этого разделим W1 (количество витков первичной обмотки) на N¹.
3. Рассчитаем толщину намотки слоев первичной обмотки. Зная количество слоев для намотки первичной обмотки умножаем на диаметр наматываемого провода, учитываем толщину изоляции между слоями.
4. Подобным образом считаем и для всех вторичных обмоток.
5. После сложения толщин обмоток делаем вывод: сможем ли мы разместить нужное количество витков всех обмоток на каркасе трансформатора.

Еще один способ расчета мощности трансформатора по габаритам.
Ориентировочно посчитать мощность трансформатора можно используя формулу:
P=0.022*S*С*H*Bm*F*J*Кcu*КПД;
P - мощность трансформатора, В*А;
S - сечение сердечника, см²
L, W - размеры окна сердечника, см;
Bm - максимальная магнитная индукция в сердечнике, Тл;
F - частота, Гц;
Кcu - коэффициент заполнения окна сердечника медью;
КПД - коэффициент полезного действия трансформатора;

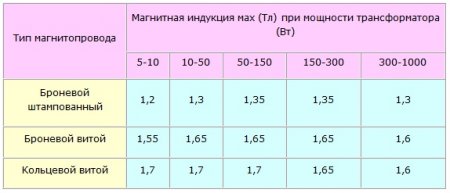

Имея в виду что для железа максимальная индукция составляет 1 Тл.
Варианты значений для подсчета мощности трансформатора КПД = 0,9, f =50, B = 1 - магнитная индукция [T], j =2.5 - плотность тока в проводе обмоток для непрерывной работы, KПД =0,45 - 0,33.

Если вы располагаете достаточно распространенным железом - трансформатор ОСМ -0,63 У3 и им подобным, можно его перемотать?
Расшифровка обозначений ОСМ: О - однофазный, С - сухой, М - многоцелевого назначения.
По техническим характеристикам он не подходит в для включения однофазную сеть 220 вольт т.к. рассчитан на напряжение первичной обмотки 380 вольт.
Что же в этом случае делать?
Имеется два пути решения.
1. Смотать все обмотки и намотать заново.
2. Смотать только вторичные обмотки и оставить первичную обмотку, но так как она рассчитана на 380В, то с нее необходимо смотать только часть обмотки оставив на напряжение 220в.
При сматывании первичной обмотки получается примерно 440 витков (380В) когда сердечник Ш-образной формы, а когда сердечник трансформатора ОСМ намотан на ШЛ данные другие - количество витков меньше.
Данные первичных обмоток на 220в трансформаторов ОСМ Минского электротехнического завода 1980 год.

0,063 - 998 витков, диаметр провода 0,33 мм
0,1 - 616 витков, диаметр провода 0,41 мм
0,16 - 490 витков, диаметр провода 0,59 мм
0,25 - 393 витка, диаметр провода 0,77 мм
0,4 - 316 витков, диаметр провода 1,04 мм
0,63 - 255 витков, диаметр провода 1,56 мм
1,0 - 160 витков, диаметр провода 1,88 мм

ОСМ 1,0 (мощность 1 кВт), вес 14,4кг. Сердечник 50х80мм. Iхх-300ма

Подключение обмоток трансформаторов ТПП

Рассмотрим на примере ТПП-312-127/220-50 броневой конструкции.

В зависимости от напряжения в сети подавать напряжение на первичную обмотку можно на выводы 2-7, соединив между собой выводы 3-9, если повышенное - то на 1-7 (3-9 соединить) и т.д. На схеме подключение показано случае пониженного напряжение в сети.
Часто возникает необходимость применять унифицированные трансформаторы типа ТАН, ТН, ТА, ТПП на нужное напряжение и для получения необходимой нагрузочной способности, а простым языком нам надо подобрать, к примеру, трансформатор со вторичной обмоткой 36 вольт и чтобы он отдавал 4 ампера под нагрузкой, первичная конечно 220 вольт.
Как подобрать трансформатор?
С начало определяем необходимую мощность трансформатора, нам необходим трансформатор мощностью 150 Вт.
Входное напряжение однофазное 220 вольт, выходное напряжение 36 вольт.
После подбора по техническим данным определяем, что в данном случае нам больше всего подходит трансформатор марки ТПП-312-127/220-50 с габаритной мощностью 160 Вт (ближайшее значение в большую сторону), трансформаторы марки ТН и ТАН в данном случае не подходят.
Вторичные обмотки ТПП-312 имеют по три раздельные обмотки напряжением 10,1в 20,2в и 5,05в, если соединить их последовательно 10,1+20,2+5,05=35,35 вольт, то получаем напряжение на выходе почти 36 вольт. Ток вторичных обмоток по паспорту составляет 2,29А, если соединить две одинаковые обмотки параллельно, то получим нагрузочную способность 4,58А (2,29+2,29).
После выбора нам только остается правильно соединить выходные обмотки параллельно и последовательно.
Последовательно соединяем обмотки для включения в сеть 220 вольт. Последовательно включаем вторичные обмотки, набирая нужное напряжение по 36В на обеих половинках трансформатора и соединяем их параллельно для получения удвоенного значения нагрузочной способности.
Самое важное, правильно соединить обмотки при параллельном и последовательном включении, как первичной так и вторичной обмоток.

Если неправильно включить обмотки трансформатора, то он будет гудеть и перегреваться, что потом приведет его к преждевременному выходу из строя.

По такому же принципу можно подобрать готовый трансформатор на практически любое напряжение и ток, на мощность до 200 Вт, конечно, если напряжение и ток имеют более или менее стандартные величины.
Разные вопросы и советы.
1. Проверяем готовый трансформатор, а у него ток первичной обмотки оказывается завышенным, что делать? Чтобы не перематывать и не тратить лишнее время домотайте поверх еще одну обмотку, включив ее последовательно с первичной.
2. При намотке первичной обмотки когда мы делаем большой запас, чтобы уменьшить ток холостого хода, то учитывайте, что соответственно уменьшается и КПД транса.
3. Для качественной намотки, если применен провод диаметром от 0,6 и выше, то его обязательно надо выпрямить, чтоб он не имел малейшего изгиба и плотно ложился при намотке, зажмите один конец провода в тиски и протяните его с усилием через сухую тряпку, далее наматывайте с нужным усилием, постепенно наматывая слой за слоем. Если приходится делать перерыв, то предусмотрите фиксацию катушки и провода, иначе придется делать все заново. Порой подготовительные работы занимают много времени, но это того стоит для получения качественного результата.
4. Для практического определения количества витков на вольт, для попавшегося железа в сарае, можно намотать на сердечник проводом обмотку. Для удобства лучше наматывать кратное 10, т.е. 10 витков, 20 витков или 30 витков, больше наматывать не имеет большого смысла. Далее от ЛАТРа постепенно подаем напряжение его увеличивая от 0 и пока не начнет гудеть испытываемый сердечник, вот это и является пределом. Далее делим полученное напряжение подаваемое от ЛАТРа на количество намотанных витков и получаем число витков на вольт, но это значение немного увеличиваем. На практике лучше домотать дополнительную обмотку с отводами для подбора напряжения и тока холостого хода.
5. При разборке - сборке броневых сердечников обязательно помечайте половинки, как они прилегают друг к другу и собирайте их в обратном порядке, иначе гудение и дребезжание вам обеспечено. Иногда гудения избежать не удается даже при правильной сборке, поэтому рекомендуется собрать сердечник и скрепить чем либо (или собрать на столе, а сверху через кусок доски приложить тяжелый груз), подать напряжение и попробовать найти удачное положение половинок и только потом окончательно закрепить. Помогает и такой совет, поместить готовый собранный трансформатор в лак и потом хорошо просушить при температуре до полного высыхания (иногда используют эпоксидную смолу, склеивая торцы и просушка до полной полимеризации под тяжестью).

Соединение обмоток отдельных трансформаторов

Иногда необходимо получить напряжение нужной величины или ток большей величины, а в наличии имеются готовые отдельные унифицированные трансформаторы, но на меньшее напряжение чем нужно, встает вопрос: а можно ли отдельные трансформаторы включать вместе, чтобы получить нужный ток или величину напряжения?
Для того чтобы получить от двух трансформаторов постоянное напряжение, к примеру 600 вольт постоянного тока, то необходимо иметь два трансформатора которые бы после выпрямителя выдавали бы 300 вольт и после соединив их последовательно два источника постоянного напряжения получим на выходе 600 вольт.

Типы магнитопроводов силовых трансформаторов.

Магнитопровод низкочастотного трансформатора состоит из стальных пластин. Использование пластин вместо монолитного сердечника уменьшает вихревые токи, что повышает КПД и снижает нагрев.

Магнитопроводы вида 1, 2 или 3 получают методом штамповки.
Магнитопроводы вида 4, 5 или 6 получают путём навивки стальной ленты на шаблон, причём магнитопроводы типа 4 и 5 затем разрезаются пополам.

Магнитопроводы бывают:

1, 4 – броневые,
2, 5 – стержневые,
6, 7 – кольцевые.

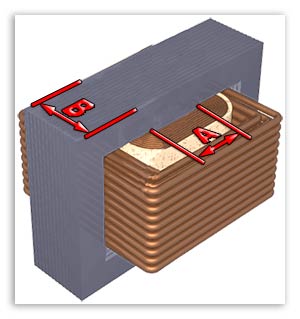

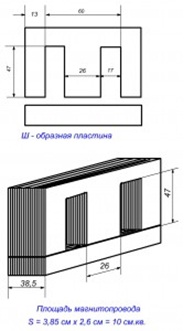

Чтобы определить сечение магнитопровода, нужно перемножить размеры «А» и «В». Для расчётов в этой статье используется размер сечения в сантиметрах.

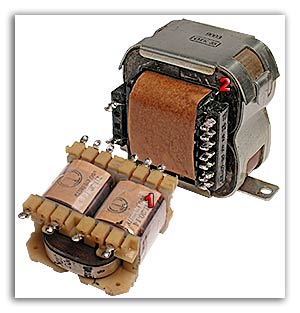

Трансформаторы с витыми стержневым поз.1 и броневым поз.2 магнитопроводами.

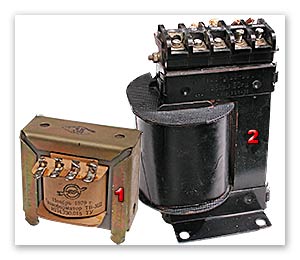

Трансформаторы с штампованными броневым поз.1 и стержневым поз.2 магнитопроводами.

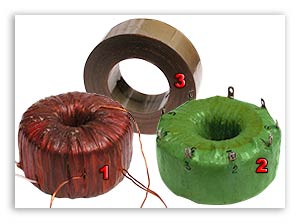

Трансформаторы с витыми кольцевыми магнитопроводами.

Как определить габаритную мощность трансформатора.

Габаритную мощность трансформатора можно приблизительно определить по сечению магнитопровода. Правда, ошибка может составлять до 50%, и это связано с рядом факторов. Габаритная мощность напрямую зависит от конструктивных особенностей магнитопровода, качества и толщины используемой стали, размера окна, величины индукции, сечения провода обмоток и даже качества изоляции между отдельными пластинами.

Чем дешевле трансформатор, тем ниже его относительная габаритная мощность.
Конечно, можно путём экспериментов и расчетов определить максимальную мощность трансформатора с высокой точностью, но смысла большого в этом нет, так как при изготовлении трансформатора, всё это уже учтено и отражено в количестве витков первичной обмотки.
Так что, при определении мощности, можно ориентироваться по площади сечения набора пластин проходящего через каркас или каркасы, если их две штуки.

P = B * S² / 1,69

Где:
P – мощность в Ваттах,
B – индукция в Тесла,
S – сечение в см²,
1,69 – постоянный коэффициент.

Пример:

Сначала определяем сечение, для чего перемножаем размеры А и Б.

S = 2,5 * 2,5 = 6,25 см²

Затем подставляем размер сечения в формулу и получаем мощность. Индукцию я выбрал 1,5Tc, так как у меня броневой витой магнитопровод.

P = 1,5 * 6,25² / 1,69 = 35 Ватт

Если требуется определить необходимую площадь сечения манитопровода исходя из известной мощности, то можно воспользоваться следующей формулой:

S = ²√ (P * 1,69 / B)

Пример:

Нужно вычислить сечение броневого штампованного магнитопровода для изготовления трансформатора мощностью 50 Ватт.

S = ²√ (50 * 1,69 / 1,3) = 8см²

О величине индукции можно справиться в таблице. Не стоит использовать максимальные значения индукции, так как они могут сильно отличаться для магнитопроводов различного качества.

Максимальные ориентировочные значения индукции.

В домашнем хозяйстве бывает необходимо оборудовать освещение в сырых помещениях: подвале или погребе и т.д. Эти помещения имеют повышенную степень опасности поражения электрическим током.

В этих случаях следует пользоваться электрооборудованием, рассчитанным на пониженное напряжение питания, не более 42 вольт .
Можно пользоваться электрическим фонарем с батарейным питанием или воспользоваться понижающим трансформатором с 220 вольт на 36 вольт .

В качестве примера давайте рассчитаем и изготовим однофазный силовой трансформатор 220/36 вольт.
Для освещения таких помещений подойдет электрическая лампочка на 36 Вольт и мощностью 25 - 60 Ватт . Такие лампочки с цоколем под стандартный патрон продаются в магазинах электро-товаров.

Если вы найдете лампочку другой мощности, например на 40 ватт , нет ничего страшного - подойдет и она. Просто наш трансформатор будет выполнен с запасом по мощности.

СДЕЛАЕМ УПРОЩЕННЫЙ РАСЧЕТ ТРАНСФОРМАТОРА 220/36 ВОЛЬТ.

Мощность во вторичной цепи: Р2 = U2 I2 = 60 ватт

Где:
Р2 – мощность на выходе трансформатора, нами задана 60 ватт ;
U2 - напряжение на выходе трансформатора, нами задано 36 вольт ;
I2 - ток во вторичной цепи, в нагрузке.

КПД трансформатора мощностью до 100 ватт обычно равно не более η = 0,8 .
КПД определяет, какая часть мощности потребляемой от сети идет в нагрузку. Оставшаяся часть идет на нагрев проводов и сердечника. Эта мощность безвозвратно теряется.

Определим мощность потребляемую трансформатором от сети с учетом потерь:

Р1 = Р2 / η = 60 / 0,8 = 75 ватт.

Мощность передается из первичной обмотки во вторичную через магнитный поток в магнитопроводе. Поэтому от значения Р1 , мощности потребляемой от сети 220 вольт , зависит площадь поперечного сечения магнитопровода S .

Магнитопровод – это сердечник Ш – образной или О – образной формы, набранный из листов трансформаторной стали. На сердечнике будет располагаться каркас с первичной и вторичной обмотками.

Площадь поперечного сечения магнитопровода рассчитывается по формуле:

S = 1,2 √P1

Где:
S - площадь в квадратных сантиметрах,
P1 - мощность первичной сети в ваттах.

S = 1,2 √75 = 1,2 8,66 = 10,4 см².

По значению S определяется число витков w на один вольт по формуле:

w = 50 / S

В нашем случае площадь сечения сердечника равна S = 10,4 см.кв .

w = 50 / 10,4 = 4,8 витка на 1 вольт.

Рассчитаем число витков в первичной и вторичной обмотках.

Число витков в первичной обмотке на 220 вольт:

W1 = U1 w = 220 4.8 = 1056 витка.

Число витков во вторичной обмотке на 36 вольт:

W2 = U2 w = 36 4,8 = 172.8 витков, округляем до 173 витка.

В режиме нагрузки может быть заметная потеря части напряжения на активном сопротивлении провода вторичной обмотки. Поэтому для них рекомендуется число витков брать на 5-10 % больше рассчитанного. Возьмем W2 = 180 витков .

Величина тока в первичной обмотке трансформатора:

I1 = P1 / U1 = 75 / 220 = 0,34 ампера.

Ток во вторичной обмотке трансформатора:

I2 = P2 / U2 = 60 / 36 = 1,67 ампера.

Диаметры проводов первичной и вторичной обмоток определяются по значениям токов в них исходя из допустимой плотности тока, количества ампер на 1 квадратный миллиметр площади проводника. Для трансформаторов плотность тока, для медного провода, принимается 2 А/мм² .

При такой плотности тока диаметр провода без изоляции в миллиметрах определяется по формуле:

s = 0,8 d²

где: d - диаметр провода.

Например: мы не смогли найти провод для вторичной обмотки диаметром 1,1 мм .

Площадь поперечного сечения провода диаметром 1,1 мм равна:

s = 0,8 d² = 0,8 1,1² = 0,8 1,21 = 0,97 мм²

Округлим до 1,0 мм² .

Из таблицы выбираем диаметры двух проводов сумма площадей поперечного сечения которых равна 1.0 мм² .

Например, это два провода диаметром по 0,8 мм . и площадью по 0,5 мм² .

Или два провода:

Первый диаметром 1,0 мм . и площадью сечения 0,79 мм² ,
- второй диаметром 0,5 мм . и площадью сечения 0,196 мм² .
что в сумме дает: 0,79 + 0,196 = 0,986 мм² .

Намотка катушки ведется двумя проводами одновременно, строго выдерживается равное количество витков обоих проводов. Начала этих проводов соединяются между собой. Концы этих проводов также соединяются.
Получается как бы один провод с суммарным поперечным сечением двух проводов.

Рассчитывать трансформатор меня научили еще в профессиональном училище в 1972году.Расчет приблизительный, но его вполне достаточно для практических конструкций радиолюбителей. Все результаты расчета округляются в ту сторону, при которой обеспечивается наибольшая надежность. И так начнем. Вам например нужен трансформатор на 12В и ток 1А т.е. на мощность Р2 = 12В х 1А = 12ВА. Это мощность вторичной обмотки. Если обмоток не одна, то общая мощность равна сумме мощностей всех вторичных обмоток.

Так как КПД трансформатора примерно 85%, то мощность забираемая от первичной сети первичной обмоткой будет в 1,2раза больше мощности вторичных обмоток и равна Р1 = 1,2 х Р2 = 14,4ВА. Далее, исходя из полученной мощности можно примерно прикинуть, какой нужен сердечник.
Sс=1,3√Р1, где Sс — площадь сечения сердечника, Р1 — мощность первичной обмотки.Данная формула справедлива для сердечников с Ш-образными пластинами и с обычным окном т.к. не учитывает площади последнего. От величины, которой в той же степени, что и от площади сердечника, зависит мощность трансформатора.

Для сердечников с уширенным окном этой формулой пользоваться нельзя. Так же в формулах заложена частота первичной сети 50Гц. Итак мы получили:Sс = 1,3 х √14,4 = 4,93см. Примерно 5 квадратных сантиметров. Можно конечно взять сердечник и побольше, что обеспечит бо"льшую надежность. Зная площадь сечения сердечника можно определить число витков на один вольт. W1вольт = 50/Sс это для нашего случая значит, чтобы получить на выходе трансформатора 12 вольт нам надо намотать W2 = U2 х 50/Sс= 12 х 50/5= 120 витков. Естественно количество витков первичной обмотки будет равно W1вольт х 220 вольт. Получаем 2200 витков.

D2 = 0,7 х √I2 ; где I2 — ток вторичной обмотки в амперах.
D2 = 0,7 х √1 = 0,7 мм.
Для определения диаметра провода первичной обмотки находим ток через её протекающий. I1 = Р1/U1 = 0,065А.
D1 = 0,7 х √0,065 = 0,18 мм.
Вот и весь расчет. Главным недостатком его является то, что нет возможности определить уберутся ли обмотки в окне сердечника, в остальном все в порядке.

И еще чуть-чуть. От коэффициента «50» в формуле расчета количества витков на один вольт зависит общее количество витков обмоток, в конкретном случае, чем больше вы выбираете этот коэффициент, тем больше витков в первичной обмотке, тем меньше ток покоя трансформатора, тем меньше его разогрев, тем меньше внешнее магнитное поле рассеяния, тем меньше наводок на монтаж радиоаппаратуры. Это очень актуально, когда вы занимаетесь аналоговыми системами. Однажды, давным-давно, когда ревербераторы были еще магнитофонными, ко мне обратились друзья одного из ВИА. У ревербератора, который они приобрели был повышенный фон переменного напряжения и довольно сильный. Увеличение емкости электролитических конденсаторов в фильтре блока питания ни к чему не привело. Пробовал экранировать платы — ноль. Когда открутил транс и стал менять его расположение относительно монтажа, стало ясно, что причиной фона является его магнитное поле рассеяния. И вот тогда я и вспомнил про этот «50». Разобрал тр-р. Определил, что для расчета количества витков использовался коэффициент 38. Пересчитал тр-р с коэфф. равным 50, домотал к обмоткам необходимое число витков(благо место позволяло) и фон пропал. Так что, если вы занимаетесь УНЧ аппаратурой и тем более имеющей чувствительные входа, то советую выбирать этот коэффициент вплоть до 60.

И еще чуть-чуть. Это уже о надежности. Допустим, что вы имеете трансформатор с числом витков первичной обмотки на 220В для коэффициента равного 38, а я намотал число витков для коэффициента 55. Т.е. мое количество витков будет больше вашего примерно в полтора раза, значит и перегрузка сети в 220 х 1,45 = 318 вольт будет ему «по плечу». При увеличении этого коэффициента уменьшается напряжение между соседними витками и между слоями обмотки, a это уменьшает вероятность межвитковых и междуслоевых пробоев. Между тем его увеличение ведет к увеличению активного сопротивления обмоток, увеличению затрат на медь. Так что все должно быть в разумных пределах. Для расчета трансформаторов написано уже много программ и анализируя их, приходишь к выводу, что многие авторы выбирают минимальный коэффициент. Если у Вашего трансформатора, есть место для увеличения количества витков, обязательно увеличьте. До свидания. К.В.Ю.

Простейший расчет силового трансформатора позволяет найти сечение сердечника, число витков в обмотках и диаметр провода. Переменное напряжение в сети бывает 220 В, реже 127 В и совсем редко 110 В. Для транзисторных нужно постоянное напряжение 10 - 15 В, в некоторых случаях, например для мощных выходных каскадов НЧ - 25÷50 В. Для анодных и экранных цепей электронных ламп чаще всего используют постоянное напряжение 150 - 300 В, для накальных цепей ламп переменное напряжение 6,3 В. Все напряжения, необходимые для какого-либо устройства, получают от одного трансформатора, который называют силовым.

Силовой трансформатор выполняется на разборном стальном сердечнике из изолированных друг от друга тонких Ш-образных, реже П-образных пластин, а так же вытыми ленточными сердечниками типа ШЛ и ПЛ (Рис. 1).

Его размеры, а точнее, площадь сечения средней части сердечника выбираются с учетом общей мощности, которую трансформатор должен передать из сети всем своим потребителям.

Упрощенный расчет устанавливает такую зависимость: сечение сердечника S в см², возведенное в квадрат, дает общую мощность трансформатора в Вт.

Например, трансформатор с сердечником, имеющим стороны 3 см и 2 см (пластины типа Ш-20, толщина набора 30 мм), то есть с площадью сечения сердечника 6 см², может потреблять от сети и "перерабатывать" мощность 36 Вт. Это упрощенный расчет дает вполне приемлемые результаты. И наоборот, для электрического устройства нужна мощность 36 Вт, то извлекая квадратный корень из 36, узнаем, что сечение сердечника должно быть 6 см².

Например, должен быть собран из пластин Ш-20 при толщине набора 30 мм, или из пластин Ш-30 при толщине набора 20 мм, или из пластин Ш-24 при толщине набора 25 мм и так далее.

Сечение сердечника нужно согласовать с мощностью для того, чтобы сталь сердечника не попадала в область магнитного насыщения. А отсюда вывод: сечение всегда можно брать с избытком, скажем, вместо 6 см² взять сердечник сечением 8 см² или 10 см². Хуже от этого не будет. А вот взять сердечник с сечением меньше расчетного уже нельзя т. к. сердечник попадет в область насыщения, а индуктивность его обмоток уменьшится, упадет их индуктивное сопротивление, увеличатся токи, трансформатор перегреется и выйдет из строя.

В силовом трансформаторе несколько обмоток. Во-первых, сетевая, включаемая в сеть с напряжением 220 В, она же первичная.

Кроме сетевых обмоток, в сетевом трансформаторе может быть несколько вторичных, каждая на свое напряжение. В трансформаторе для ламповых обычно две обмотки - накальная на 6,3 В и повышающая для анодного выпрямителя. В трансформаторе для транзисторных чаще всего одна обмотка, которая питает один выпрямитель. на какой-либо каскад или узел нужно подать пониженное напряжение, то его получают от того же выпрямителя с помощью гасящего резистора или делителя напряжения.

Число витков в обмотках определяется по важной характеристике трансформатора, которая называется "число витков на вольт", и зависит от сечения сердечника, его материала, от сорта стали. Для распространенных типов стали можно найти "число витков на вольт", разделив 50-70 на сечение сердечника в см:

Так, взять сердечник с сечением 6 см², то для него получится "число витков на вольт" примерно 10.
