Вторичные цепи трансформаторов тока и их проверка
Схемы соединения вторичных обмоток трансформаторов тока.
Трансформаторы тока (ТА) имеют следующую маркировку выводов: JI\ и Л2-первичные обмотки, И\ и И2 (или \Ии 1#2, 2Ии 2И2) - вторичные обмотки. Однополярными выводами являются Л\ и И и Трансформаторы тока, как правило, устанавливают выводом Лг к шинам на выводы И\, подключают фазные провода связи с защитами, на, выводы #2 собирают нуль ТА. На рис. 1.23 представлены наиболее широко применяемые типовые схемы соединения вторичных цепей трансформаторов тока.
На рис. 1.23, а представлена схема соединения в звезду при. установке ТА в каждой фазе. При такой схеме включения в нормальной режиме в нулевом проводе протекает только ток небаланса, обусловленный погрешностями ТА и различием их вольт-амперных характеристик.
Появляется ток в нулевом проводе при однофазных коротких замыканиях КЗ, поэтому можно считать, что при данной схеме соединения ТА реле, включенные в нулевой провод, включены на фильтр тока нулевой последовательности.

Рис. 1.23. Схемы соединения вторичных обмоток ТА
Схема соединения ТА в звезду наиболее распространенная, широко применяется для защиты от междуфазных и однофазных КЗ для устройств автоматики и измерений. Если реле, установленные в фазных проводах, не используются, данная схема упрощается и принимает вид схемы на рис.1.23, б.
На рис. 1.23,в представлена схема соединения ТА в неполную звезду при установке ТА в двух фазах. Такая схема используется для выполнения защит от междуфазных КЗ в двух- и трехрелейном исполнениях, особенно присоединений с изолированной нейтралью; в нулевом проводе в нормальном режиме протекает сумма токов двух фаз.
На рис. 1.23, г приведена схема соединения ТА в треугольник при установке ТА в трех фазах. Схема широко используется для выполнения дифференциальных защит трансформаторов, когда необходимо компенсировать фазовый сдвиг первичных токов при соединении обмоток силового трансформатора звезда-треугольник; в фазном проводе протекает разность токов двух фаз.
На рис. 1.23,5 приведена схема, соединения ТА на разность токов двух фаз, она используется для выполнения защиты от междуфазных КЗ в однорелейном исполнении. В некоторых случаях для уменьшения нагрузки на ТА применяют схемы с последовательным соединением двух ТА (рис. 1.24,а); у двух ТА, установленных в одной фазе, с соблюдением
полярности соединяют первичные обмотки (Л2 \ТА и Л\ 2ТА) и вторичные обмотки (И2 1 ТА и #i 2ТА), устройства релейной защиты подключают на выводы И1 1ТА и И2 2ТА. Такое включение ТА обеспечивает неизменный вторичный ток, равный /j=/i/«rA, но позволяет увеличить в 2 раза нагрузку на каждый ТА. Схема имеет тот же коэффициент трансформации, что и каждый ТА.
Значительно реже применяют схемы с параллельным включением вторичных обмоток ТА (рис. 1,24,6). В этом случае коэффициент трансформации схемы в 2 раза меньше, чем пТл каждого ТА, а нагрузка на него вдвое больше. Это свойство ТА используют, когда необходимо получить малые или нестандартные коэффициенты трансформации.

Проверка правильности соединения вторичных цепей ТА.

Полностью собранные и подключенные к защите или устройству электроавтоматики токовые цепи, как правило, проверяют первичным током прогрузки. Эта проверка является завершающей, поэтому желательно



Рис. 1.24. Схемы включения вторичных обмоток двух ТА в одной цепи: а - последовательное; б - параллельное

измерения производить прибором ВАФ-85 без разрыва токовых цепей. При необходимости включения приборов непосредственно в токовые цепи подключение их производят на испытательных зажимах или испытательных блоках (при подготовительных работах и отсутствии тока). Если приборы включаются в процессе проверки и измерений, необходимо принимать меры, исключающие случайное размыкание цепей тока, влекущее за собой опасные для человека и цепей перенапряжения.
Проверку токовых цепей можно выполнить однофазным или трехфазным током. Проверка однофазным током выполняется по одной из приведенных на рис. 1.25 схем. Нагрузочным устройством TL устанавливают ток в первичной цепи, равный 10-20 % номинального значения, и, измеряя токи во вторичных цепях, проверяют правильность выполнения токовых цепей. Соотношения измеряемых токов при правильном выполнении токовых цепей при наиболее вероятных ошибках и неисправностях приведены в табл. 1.13-1.17.
Проверку токовых цепей ТА, соединенных в треугольник, производят дважды, например если при подаче тока в фазы А-В и В-С, при проверке выявлена неисправность, то после ее устранения производят повторную проверку по той же схеме.
Проверка трехфазным током более трудоемкая и применяется главным образом при наладке дифференциальных защит трансформаторов, генераторов, блоков генератор-трансформатор, мощных электродвигателей, она обеспечивает полную уверенность в правильности выполнения токовых цепей и обеспечивает возможность включения оборудования с предварительно проверенными основными защитами. Устанавливают трехфазную закоротку на одной стороне силового трансформатора за трансформаторами тока; трехфазное напряжение, обычно от сборки 380 В достаточной мощности, подают силовым кабелем на другую сторону. Иногда при больших значениях реактивного сопротивления трансформаторов проверку током производят на напряжении
кВ. До испытаний предварительно рассчитывают возможный ток и определяют, с какой стороны трансформатора необходимо установить закоротку, на какую сторону подавать испытательное напряжение.

Ожидаемый испытательный ток /исп, А, можно рассчитать по упрощенной формуле, не учитывающей падение напряжения в источнике питания:

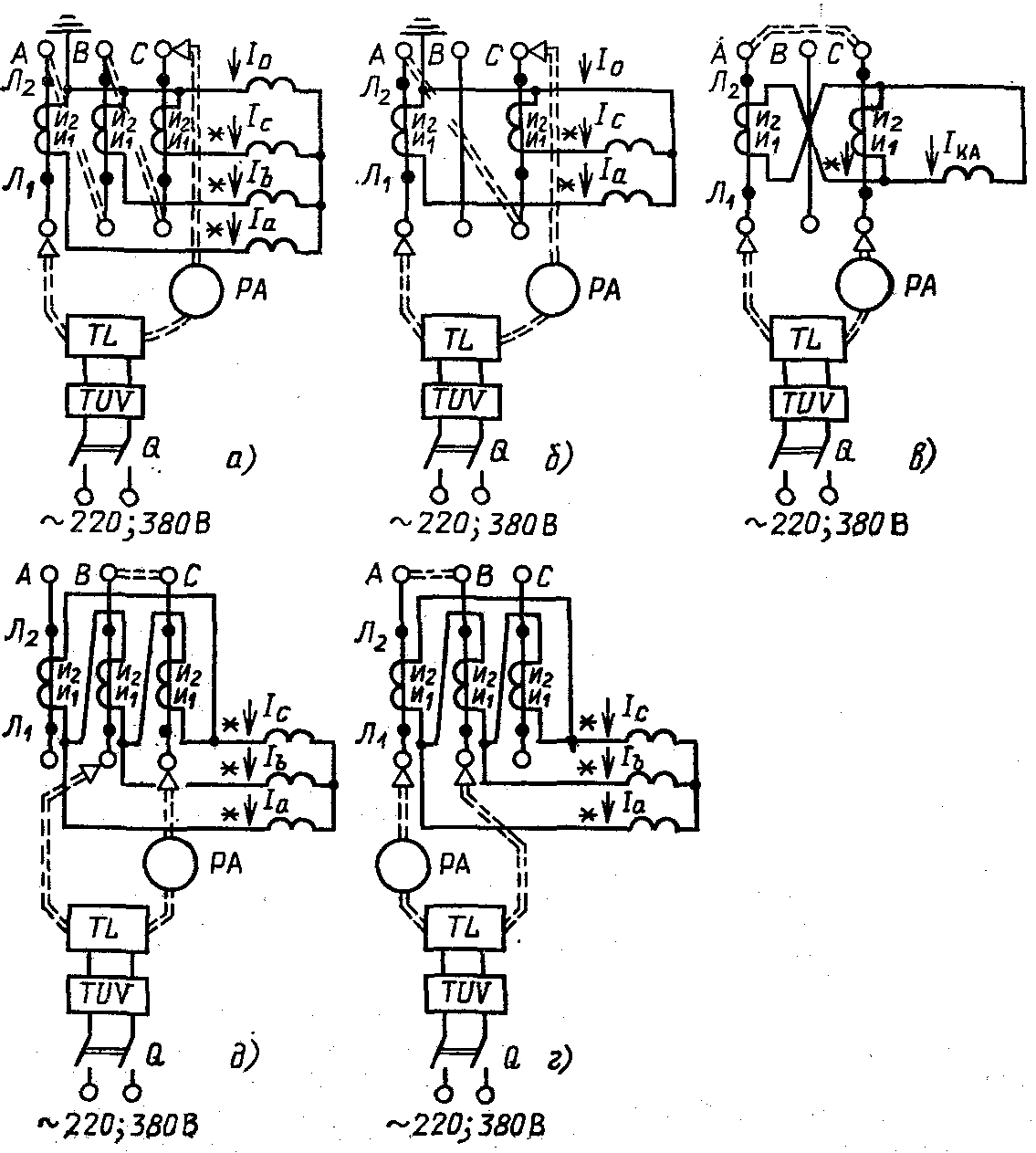

Рис; 1.25. Схемы проверки токовых цепей первичным однофазным током;
а - пб схеме звезды; б - по схеме неполной звезды; в - по схеме на разность токов; г-по схеме треугольника, ток подан на фазы АВ; D -по схеме треугольника, ток подан на фазы ЙС; Q - рубильник; TUV - регулировочный трансформатор; ТL - нагрузочный трансформатор; РА - прибор для измерения первичного тока прогрузки; стрелками указаны места измерения вторичных токов ВАФ-85;
- полярная сторона токоизмерительных клещей; <= “ - соединения первичной испытательной схемы
Таблица 1.13. Возможные неисправности в трехфазных схемах токовых цепей, соединенных в звезду

	Вторичные токи при проверке первичным ~ оком по однофазной схеме рис. 1.25, а
		Вторичные токи

Продолжение табл. 1.13

	Вторичные токи при проверке первичным током по однофазной схеме рис. 1.25,а	Проверка трехфазным током от постороннего источника или током нагрузки
		Вторичные токи

Таблица 1.14. Возможные неисправности в двухфазных схемах токовых цепей, соединенных в неполную звезду

Выполнение схемы токовых цепей		Проверка трехфазным током от постороннего источника или током нагрузки
		Вторичные токи	Векторная диаграмма для режима активной нагрузки

Продолжение табл. 1.14

Выполнение схемы токовых цепей	Вторичные токи при проверке первичным током по однофазной схеме рис. 1.25,6	Проверка трехфазным током от постороннего источника или током нагрузки
		Вторичные токи	Векторная диаграмма для режима активной нагрузки
Схема выполнена правильно

Продолжение табл. 1.14

Выполнение схемы токовых цепей	Вторичные токи при проверке первичным током по однофазной схеме рис. 1.25,6	Проверка трехфазным током от постороннего источника или током нагрузки
		Вторичные токи	Векторная диаграмма для режима активной нагрузки

Таблица 1.15. Возможные неисправности в двухфазных схемах токовых цепей, соединенных на разность токов

Выполнение схемы токовых цепей	Вторичные токи при проверке первичным током по однофазной схеме рис. 1.25,в	Проверка трехфазным током от постороннего источника или током нагрузки
		Вторичные токи	Векторная диаграмма токов для режима активной нагрузки
			Векторная диаграмма неопределенная

Продолжение табл. 1.15

Таблица 1.16. Возможные неисправности в трехфазных схемах токовых цепей, соединенных в треугольник

Проверка первичным током по схеме рис. 1.25, г. Ток подан на фазы А-В		Проверка первичным током по схеме рис. 1.25 д. Ток подан на фазы В-С
Выполнение схемы токовых цепей	Вторичные токи	Выполнение схемы токовых цепей	Вторичные токи

Схема выполнена правильно

Вторичная обмотка ТА в фазе С включена с обратной полярностью



Обрыв цепи или вторичной обмотки ТА фазы А

Таблица 1.17. Возможные неисправности в трехфазных схемах токовых цепей, соединенных в треугольник

Схема выполнена правильно

Обрыв токового провода фазы А
где Uясп - испытательное напряжение, подводимое к трансформатору, В, /ном и Uвом - номинальный ток, А, и напряжение, В, обмотки трансформатора, на которую подается испытательное напряжение; ин - напряжение короткого замыкания прогружаемого трансформатора, %.
Полученное расчетное значение /исп не должно превышать номинального тока трансформатора и должно быть меньше допустимого тока источника с учетом мощности трансформатора собственных нужд,

Рис. 1.26. Принципиальная схема включения (а) и схема приспособления (б) для подключения прибора ВАФ-85 во вторичные цепи трансформаторов тока
допустимых токов, установленных на питающей сборке автоматических выключателей, и сечёния кабелей. Если возникает необходимость при погрузке первичным током возможно снятие векторных диаграмм вторичных токов относительно произвольной, но синхронной системы напряжения, напри- "мер от блока К515 устройства У5053. Соотношение токов и векторные диаграммы токов при проверке трехфазным током, а также наиболее вероятные ошибки и неисправности приведены в табл. 1.13-1.15; 1.17.
Для определенности режимов принято, что все векторные диаграммы приведены для случая активной нагрузки, фазные соотношения токов и характер векторных диаграмм будут аналогичны приведенным при любой симметричной нагрузке.
Токовые цепи защит блоков генератор - трансформатор и генераторов проверяют на обтекание током при опыте КЗ возбужденного генератора, работающего на закоротку.
Снять векторную диаграмму прибором ВАФ-85 в этом режиме в общем случае невозможно, так как напряжение на шинах генератора мало и прибор, подключенный к цепям напряжения TV, не работает: невозможно снять диаграмму, подключив ВАФ-85 к постороннему напряжению, в связи с тем что генератор работает несинхронно с энергосистемой. Поэтому если возникает необходимость качественного анализа выполнения токовых цепей при испытаниях генератора, можно рекомендовать схему приспособления (рис. 1.26) для получения системы напряжений синхронной с генератором. Если в каждую из фаз трансформаторов тока, включенных по схеме звезды, включить резистор сопротивлением около 50 Ом, то при токе 0,8-1 А с приспособления можно подавать на ВАФ-85 симметричное напряжение 70-85 В.
При опыте КЗ в данном режиме программой испытаний должны быть предусмотрены фиксация тока возбуждения и стабильный ток статора генератора, в этом случае даже такое значительное увеличение сопротивления во вторичных цепях трансформаторов тока ТА вполне допустимо, так как не может привести к опасному для вторичных обмоток ТА значению напряжений.
В приспособлении использованы три резистора типа ПЭ мощностью 100-150 Вт, R=50 Ом, параллельно которым в каждой фазе установлены пробивные предохранители типа ПП-А/3 на номинальном на- напряжении 220/230 В, рассчитанные на протекание токов до 200 А, которые срабатывают в случае обрыва резисторов и, шунтируя их, замыкают вторичные цепи трансформаторов тока ТА. Этим обеспечивается надежная защита ТА при обрыве их вторичной цепи и безопасная работа персонала. Трехполюсный рубильник S при необходимости шунтируют все трансформаторы тока сразу.
Использование, приспособления позволяет прибором ВАФ-85 снимать векторные диаграммы, даже если из-за пониженного напряжения ротор сельсина не вращается, тем не менее измерение фазы тока ВАФ-85 обеспечивает с достаточной точностью, необходимо только предварительно проверять чередование фаз фазоуказателем. Окончательное заключение о выполнении токовых цепей генераторов делают после завершения испытаний и включения его в работу и после снятия векторных диаграмм под нагрузкой относительно напряжения генератора.

Вторичные цепи электростанции (ПС) - это совокупность кабелей и проводов, соединяющих устройства управления, автоматики, сигнализации, защиты и измерения электростанции или ПС (ГОСТ 24291-90). Вторичный ток (трансформатора тока) - это ток, протекающий по вторичной обмотке ТТ при прохождении тока по первичной обмотке (СТ МЭК 50(321)-86). Применение постоянного оперативного тока требует установки аккумуляторных батарей и поэтому увеличивает капитальные затраты и эксплуатационные издержки, вызывает необходимость сооружения разветвленной сети постоянного тока. Наиболее широкое распространение получил переменный оперативный ток, который применяется на ПС 110 кВ с одним-двумя выключателями ВН и на ПС 35 кВ с выключателями ВН. Источниками оперативного переменного тока являются ТТ, ТН и трансформаторы собственных нужд. Для защиты от КЗ наиболее надежным источником оперативного тока являются ТТ, так как при протекании тока КЗ вторичный ток ТТ обеспечивает надежное отключение выключателя. ТН в этом случае не может служить источником оперативного переменного тока, так как при КЗ резко снижается напряжение. На 1 показана схема включения реле максимальной токовой защиты (KA) и электромагнита отключения (YAT) с дешунтированием катушки отключения.

В нормальном режиме катушка электромагнита отключения зашунтирована и ТТ нагружены малым сопротивлением реле КА. При КЗ это реле срабатывает и подключает к своей катушке последовательно катушку электромагнита отключения YAT, вследствие чего выключатель отключается. ТТ и ТН используются как индивидуальные источники питания для данного присоединения и не связаны с цепями управления других присоединений, что обеспечивает их высокую надежность и уменьшает протяженность вторичных цепей. Универсальными являются источники комбинированного питания одновременно от ТТ и ТН. Комбинированное питание хотя и универсально, но ограничено по мощности. Оно приемлемо для питания оперативных цепей защит, автоматики и управления легкими (пружинными) приводами. Другим источником оперативного переменного тока являются трансформаторы собственных нужд с использованием силовой сети вторичного напряжения 220 В. На схеме 2. оперативные шинки 4 получают питание через стабилизаторы напряжения 1 от двух секций собственных нужд 220 В. Резервирование питания осуществляется автоматическим устройством 2. Для повышения надежности шинки управления ШУ и сигнализации ШС дублируются. Для отключения приводов установлено зарядное устройство 5 с выпрямителем и конденсаторами. Контроль изоляции осуществляется устройством 3.

В электроустановках с переменным оперативным током, как правило, устанавливаются выключатели с пружинным приводом, для управления которыми используются зарядные устройства (например, конденсаторные установки). Принцип их работы заключается в том, что в нормальном режиме работы конденсаторы заряжаются через выпрямительное устройство до 400 В, а в момент отключения или включения соответствующий конденсатор разряжается на управляющий электромагнит. Емкость конденсатора С и напряжение на его пластинах U подбирают так, чтобы энергия, запасенная в конденсаторе CU 2 /2 превышала энергию срабатывания управляющего электромагнита. Электромагниты включения в этом случае получают питание от трансформаторов собственных нужд через выпрямительные устройства. Комбинированное питание оперативных цепей от блоков питания, зарядных устройств и выпрямителей обеспечивает высокую надежность работы схем РЗиА, управления, сигнализации и блокировки. На 3 показана схема централизованного питания оперативных цепей с применением источников выпрямленного напряжения.

Цепи релейной защиты и сигнализации1 получают питание от двух блоков БПТ, присоединенных к ТТ на питающих линиях, и одного блока БПН, присоединенного к ТН сборных шин. Дублирование блоков питания обеспечивает работу релейной защиты при любых повреждениях. Цепи питания электромагнитов отключения 2 присоединяются к зарядному устройству CG. Цепи электромагнитов включения 3, потребляющие значительный ток при включении, присоединяются к силовому выпрямителю VS, который питается от трансформатора собственных нужд, поскольку мощность ТН недостаточна для электромагнитов включения. Надежность питания цепей 2 и 3 обеспечивается установкой двух зарядных и выпрямительных устройств, присоединяемых к разным ТН и трансформаторам собственных нужд. На ПС напряжением 110–220 кВ источником переменного оперативного тока обычно являются трансформаторы собственных нужд, а на ПС 6-10 кВ - специальные трансформаторы малой мощности (например, 0М-1,2/10), подключаемые к вводам питающих ПС линий 6-10 кВ. Эти источники оперативного тока не являются автономными, так как их работа возможна только при наличии напряжения в питающей сети. Постоянный оперативный ток. Основным источником постоянного оперативного тока служат аккумуляторные батареи с зарядными устройствами 110 или 220 В. Они обеспечивают питание оперативных цепей РЗиА, электромагнитов отключения и включения коммутационных аппаратов, цепей сигнализации. От аккумуляторных цепей питаются устройства связи, аварийное освещение, двигатели резервных маслонасосов СК. Всех потребителей энергии на ПС и в РУ, получающих питание от аккумуляторных батарей, можно разделить на следующие группы: постоянно включенная нагрузка - аппараты, устройства управления, блокировки, сигнализации и релейной защиты, постоянно обтекаемые током, а также постоянно включенная часть аварийного освещения. Постоянная нагрузка на аккумуляторной батарее зависит от мощности постоянно включенных ламп сигнализации и аварийного освещения, а также от типов реле. Поскольку постоянные нагрузки невелики и не влияют на выбор аккумуляторной батареи, в расчетах можно ориентировочно принимать для крупных ПС 110–500 кВ значение тока постоянно включенной нагрузки равным 25 А; временная нагрузка - появляющаяся при исчезновении переменного тока во время аварийного режима: токи нагрузки аварийного освещения и электродвигателей постоянного тока. Длительность этой нагрузки определяется длительностью аварии (расчетная длительность принимается равной 0,5 ч); кратковременная нагрузка (длительностью не более 5 с) создается токами включения и отключения приводов выключателей, пусковыми токами электродвигателей и токами нагрузки аппаратов управления, блокировки, сигнализации и релейной защиты, кратковременно обтекаемых током.

Cтраница 1

Номинальный первичный и вторичный ток - ток, который трансформатор может пропускать длительно не перегреваясь. Номинальный ток вторичной обмотки стандартизован и может быть 5 или 1 А. Вторичных обмоток может быть несколько с разными номинальными токами.  

Векторы первичных и вторичных токов в трансформаторах тока и силовом трансформаторе показаны на диаграмме совпадающими по фазе.  

Соотношения между первичными и вторичными токами определяются следующим образом.  

При применении этих способов первичные и вторичные токи в защите проходят так, как будут проходить в действительности при режиме сквозного к. Отличие способов заключается только в методе подачи тока в первичную иепь. Проверка вторичных цепей при этих способах одинакова. Способы 2 и 3 являются косвенными и требуют очень тщательного анализа результатов.  

На рис. 11 - 5 приведено токораспределенне первичных и вторичных токов для трехрелейной схемы при двухфазном к.  

Трансформаторы тока выбирают по номинальному напряжению, первичному и вторичному току (если / 2н: 5 а), роду установки, конструкции, классу точности и вторичной нагрузке.  

На рис. 8 - 8, б показаны первичные и вторичные токи при к. Как видно в этом случае, ток к. По первичной обмотке трансформатора тока ТТ-2 ток не проходит и поэтому вторичного тока / а нет.  

На рис. 8 - 8, в показаны первичные и вторичные токи при к.  

При одинаковой мощности трансформатора и автотрансформатора соответствующие значения первичного и вторичного тока и напряжения соответственно будут равны.  

Если tej w2 и намагничивающий ток принять равным нулю, то первичные и вторичные токи прямой последовательности в каждой фазе равны tio значению и обратны по знаку. Это же справедливо и для токов обратной последовательности, а значит, и для суммы токов прямой и обратной последовательности.  

Если ffi j wt и намагничивающий ток принять равным нулю, то первичные и вторичные токи прямой последовательности в каждой фазе равны по значению и обратны по знаку. Это же справедливо и для токов обратной последовательности, а значит, и для суммы токов прямой и обратной последовательности.  

Следовательно, при соединении обмоток трансформатора У / У в отсутствие токов нулевой последовательности первичные и вторичные токи равны и противоположны по фазе как при симметричной, так и при несимметричной нагрузке.  

На рис. 7 - 38 показаны схема соединения обмоток трансформаторов тока и векторные диаграммы первичных и вторичных токов со стороны высшего и низшего напряжений силового трансофрматора. Как видно из схемы, трансформаторы тока со стороны треугольника силового трансформатора соединяют в звезду, а со стороны звезды - в треугольник. При этом в соединительных проводах фазы А проходят токи 1 аъ с низкой стороны и I AB с высокой, которые, как следует из векторной диаграммы, совпадают по фазе.  

Используются в цепях переменного тока для изменения значения тока и напряжения в заданное число раз с определенной точностью.

Устройство измерительных трансформаторов аналогично обычным силовым трансформаторам с той лишь разнице, что их вторичная обмотка может быть двухслойной: одна катушка используется для целей измерения, а вторая (низкой точности) – для цепей автоматической защиты. Во вторичную цепь трансформатора могут включаться не только приборы контроля (вольтметры, ваттметры, счетчики энергии и т.п.), но и элементы автоматики (элементы защиты и управления). При возникновении аварийных ситуаций в линии ток может увеличиться в десять раз, при этом трансформатор тока существенно перегружается, его мощность становится во много раз больше рабочей, что приводит к насыщению магнитопровода, снижению точности измерений. В таком режиме трансформаторы тока работают не в нормальном режиме, и для них при этом нормируется уровень 10% точности.

Измерительные трансформаторы имеют следующие эксплуатационные характеристики:

· для трансформаторов напряжения (ТН): рабочую частоту (50 Гц), номинальное напряжение (от 0,38 кВ до 750 кВ), номинальное вторичное напряжение (100 В); класс точности (0,05…3,0),

· для трансформаторов тока (ТТ): номинальный первичный ток (от 1 А до 40 кА); номинальный вторичный ток (1; 2; 2,5; 5 А); номинальная нагрузка вторичной цепи (2,5; 5; 10; 25; 30; 40; 60; 75; 100 Вт); класс точности (0,2…10,0).

Измерительные приборы и элементы защиты электрических цепей выполняют на токи и напряжения вторичных обмоток измерительных трансформаторов. Причем, вторичная обмотка измерительных трансформаторов обязательно должна быть заземлена.

Рис. 3.4 Схема включения трансформатора тока.

Для трансформаторов тока важными метрологическими характеристиками являются: номинальное напряжение, номинальный первичный и вторичный ток , номинальный коэффициент трансформации , токовая погрешность, угловая погрешность, полная погрешность (характеризует относительный намагничивающий ток), номинальная нагрузка, номинальная предельная кратность первичного и вторичного тока .

Через трансформаторы тока в аварийных ситуациях могут протекать токи короткого замыкания, многократно превышающие номинальный ток, поэтому используют понятия динамической и термической стойкости (кратность токов). Наиболее уязвимым элементом измерительных трансформаторов является первичная обмотка, так как в аварийных ситуациях вторичная обмотка работает в режиме насыщения магнитопровода.

Трансформаторы тока (ТТ) бывают: шинные, кабельные, проходные. В одновитковом трансформаторе тока первичная обмотка может быть выполнена в виде стержня или пакета шин.

Примером такого исполнения является одновитковый проходной трансформатор тока с литой изоляцией (на 10 кВ).

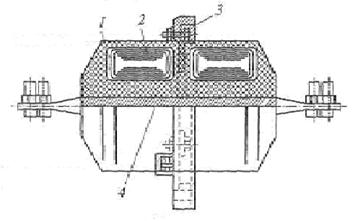

Рис. 3.5 Одновитковый трансформатор тока ТПОЛ-10, U H 0 M = 10 кВ:

1 – магнитопроводы; 2 - вторичная обмотка; 3- крепежное кольцо;

4 - токопровод.

Применение литой эпоксидной изоляции позволяет сильно упростить конструкцию и технологию производства трансформаторов. Достоинством одновиткового исполнения ТТ является его высокая электродинамическая стойкость. При расчете измерительных цепей необходимо производить учет сопротивления проводов измерительной схемы.

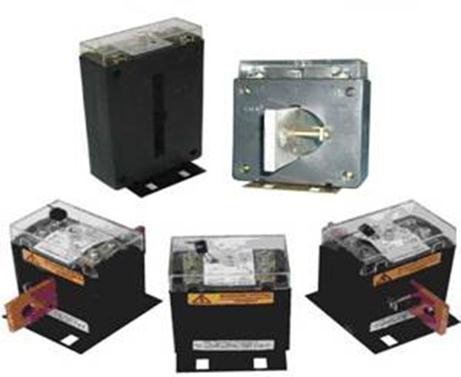

Трансформаторы тока

Измерительные трансформаторы напряжения (ТН) служат для приведения напряжения к стандартному значению (100 В), на которое рассчитаны вторичные приборы. Для обеспечения безопасности обслуживающего персонала вторичная обмотка трансформатора заземляется.

Рис. 3.6 Схемы включения трансформаторов напряжения в трехфазных сетях с использованием двух (а) и трех (б) однофазных трансформаторов.

Основными параметрами ТН являются: номинальные значения напряжения на обмотках, коэффициента трансформации, погрешности по напряжению, мощность трансформатора и вторичная нагрузка .

На погрешность трансформатора влияет коэффициент мощности нагрузки (cosφ) . Характер нагрузки оказывает влияние также и на угловую погрешность .

До напряжений 35 кВ конструкция ТН сходна с конструкцией силовых трансформаторов. Индукция в сердечнике ТН значительно меньше, чем у силовых трансформаторов, это позволяет снизить погрешность измерений.

Рис. 3.7 Внешний вид однофазных трансформаторов напряжения с масляной изоляцией (а) и литой изоляцией (б)

Согласующие трансформаторы предназначаются для сохранения неизменной величины сопротивления на их входе при разных сопротивлениях, нагружающих их выход.

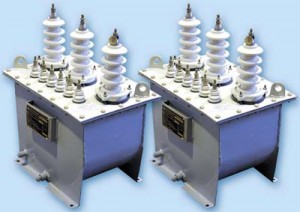

Трансформатор напряжения
