Учет электроэнергии с потребляемым током более 100А выполняется счетчиками трансформаторного включения, которые подключаются к измеряемой нагрузке через измерительные трансформаторы. Рассмотрим основные характеристики трансформаторов тока.

1. Номинальное напряжение трансформатора тока

В нашем случае измерительный трансформатор должен быть на 0,66кВ.

2. Класс точности

Класс точности измерительных трансформаторов тока определяется назначением электросчетчика. Для коммерческого учета класс точности должен быть 0,5S, для технического учета допускается - 1,0.

3. Номинальный ток вторичной обмотки

Обычно 5А.

4. Номинальный ток первичной обмотки

Вот этот параметр для проектировщиков наиболее важен. Сейчас рассмотрим требования по выбору номинального тока первичной обмотки измерительного трансформатора. Номинальный ток первичной обмотки определяет коэффициент трансформации.

Коэффициент трансформации измерительного трансформатора - отношение номинального тока первичной обмотки к номинальному току вторичной обмотки.

Коэффициент трансформации следует выбирать по расчетной нагрузке с учетом работы в аварийном режиме. Согласно ПУЭ допускается применение трансформаторов тока с завышенным коэффициентом трансформации:

1.5.17. Допускается применение трансформаторов тока с завышенным коэффициентом трансформации (по условиям электродинамической и термической стойкости или защиты шин), если при максимальной нагрузке присоединения ток во вторичной обмотке трансформатора тока будет составлять не менее 40 % номинального тока счетчика, а при минимальной рабочей нагрузке — не менее 5 %.

В литературе можно встретить еще требования по выбору трансформаторов тока. Так завышенным по коэффициенту трансформации нужно считать тот трансформатор тока, у которого при 25%-ной расчетной присоединяемой нагрузке (в нормальном режиме) ток во вторичной обмотке будет менее 10% номинального тока счетчика.

А сейчас вспомним математику и рассмотрим на примере данные требования.

Пусть электроустановка потребляет ток 140А (минимальная нагрузка 14А). Выберем измерительный трансформатор тока для счетчика.

Выполним проверку измерительного трансформатора Т-066 200/5. Коэффициент трансформации у него 40.

140/40=3,5А - ток вторичной обмотки при номинальном токе.

5*40/100=2А - минимальный ток вторичной обмотки при номинальной нагрузке.

Как видим 3,5А>2А - требование выполнено.

14/40=0,35А - ток вторичной обмотки при минимальном токе.

5*5/100=0,25А - минимальный ток вторичной обмотки при минимальной нагрузке.

Как видим 0,35А>0,25А - требование выполнено.

140*25/100 - 35А ток при 25%-ной нагрузке.

35/40=0,875 - ток во вторичной нагрузке при 25%-ной нагрузке.

5*10/100=0,5А - минимальный ток вторичной обмотки при 25%-ной нагрузке.

Как видим 0,875А>0,5А - требование выполнено.

Вывод: измерительный трансформатор Т-066 200/5 для нагрузки 140А выбран правильно.

По трансформаторам тока есть еще ГОСТ 7746—2001 (Трансформаторы тока. Общие технические условия), где можно найти классификацию, основные параметры и технические требования.

При выборе трансформаторов тока можно руководствоваться данными таблицы:

Счетчики изготавливаются на номинальные токи до 100 А, изготовить приборы на большие номинальные токи затруднительно, так как сечение провода последовательной обмотки получается чрезмерно большим.

Кроме того, появляются затруднения при выборе числа витков обмотки, которая в этом случае имеет один или два витка. При больших номинальных токах ампер-витки обмотки могут отличаться от тех, которые выбраны за номинальные при малых токах через обмотку. Это может привести к изменению характеристики счетчика, иногда нежелательному.

Например, для счетчика типа СО-2, у которого номинальное количество ампер-витков последовательной обмотки равно 70, при номинальном токе 50 А количество витков может быть выбрано равным 1 или 2. В первом случае номинальное количество ампер-витков будет равным 50, во втором – 100, то есть в обоих случаях мы получим изменение основных характеристик прибора: вращающего момента, нагрузочной кривой.

Поэтому при больших номинальных токах, последовательные обмотки счетчиков обычно включают через измерительные трансформаторы тока (ТТ) , как это показано на рисунке 1. Такое подключение наиболее часто встречается в сетях до 1 кВ.

Параллельные цепи включаются на фазное напряжение сети, а последовательные цепи включаются через ТТ . Последовательная обмотка счетчика при этом рассчитывается на номинальный ток 5А и питается от вторичной обмотки ТТ .

Иногда применяют измерительные трансформаторы с номинальным вторичным током 1А, при этом сопротивление нагрузки трансформатора может быть выбрано большим, что позволяет располагать счетчик на значительном расстоянии от трансформатора.

Параллельные обмотки счетчиков обычно изготавливают на напряжение до 500 В. При более высоких напряжениях для обмотки параллельной цепи приходится применять провод слишком малого сечения.

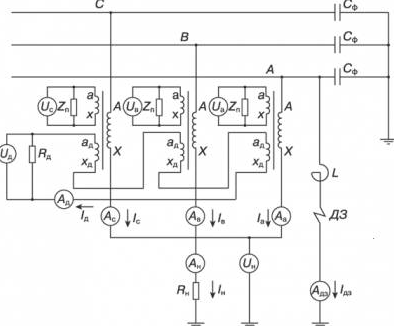

Поэтому при больших напряжениях сети, обмотки параллельных цепей счетчиков изготавливаются на номинальное напряжение до 100 В и включаются через измерительные трансформаторы напряжения (ТН) , как это показано на рисунке 2, где изображена схема подключения двухэлементного трехфазного прибора учета. Такие схемы учета применяются в сетях 6-35 кВ.

Обмотка средней фазы ТН заземляется, а учет ведется по двум фазам. Катушки напряжения при этом включаются на линейное напряжение 100 В. При соединении приемников по схеме «звезда» или «треугольник» для учета энергии достаточно иметь два однофазных счетчика или один двухэлементный трехфазный, что легко может быть доказано по первому закону Кирхгофа.

В первичной цепи ТН устанавливаются трубчатые предохранители высокого напряжения, защищающие сеть от коротких замыканий в измерительных трансформаторах и их цепях. Во вторичной цепи ТТ предохранители не ставятся, так как нормальный режим работы этих трансформаторов, это режим короткого замыкания. Размыкание их вторичной цепи приводит к разрушению и возникновению опасного потенциала на выводах вторичной обмотки.

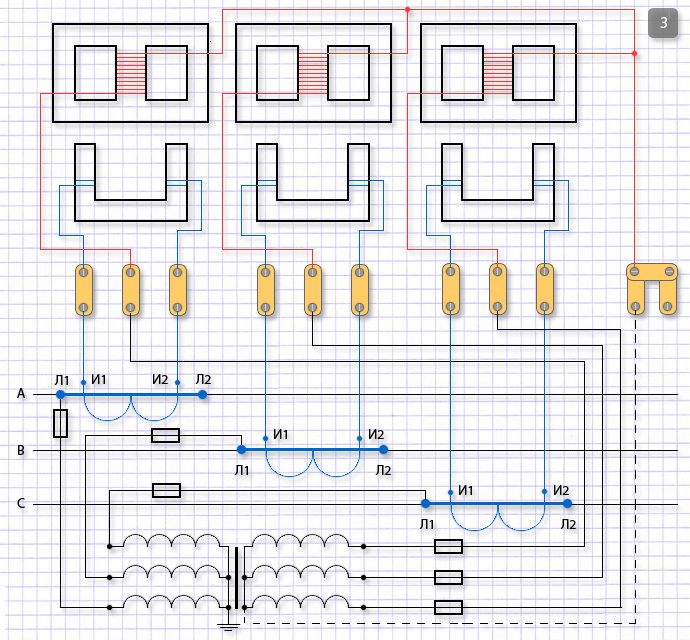

На рисунке 3 приведена схема учета, наиболее часто встречающаяся в сетях 110 кВ и выше. Последовательная и параллельная цепи прибора учета включаются через измерительные ТТ .

Для питания цепей напряжения счетчика всегда применяется вторичная обмотка ТН соединенная по схеме «звезда». В этом случае катушки параллельной цепи подключаются на фазное напряжение 100/√3, и полностью отражают изменения напряжения по фазам в первичной сети. ТН в сетях 110 кВ и выше предохранителями со стороны высокого напряжения не защищаются.

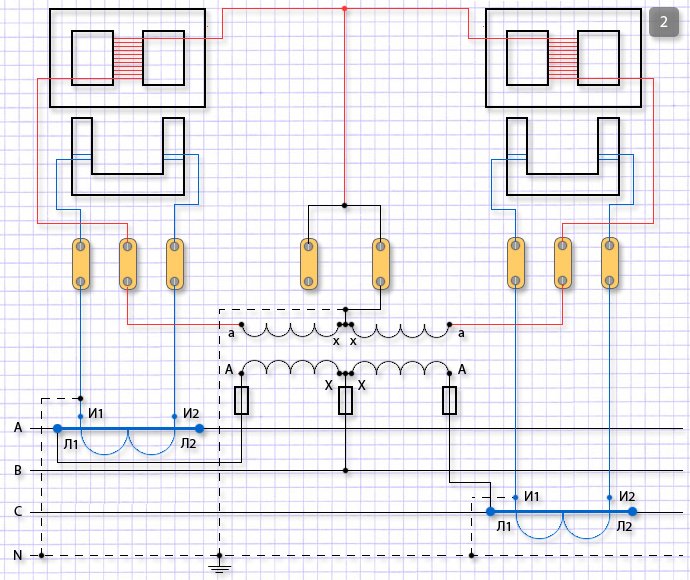

На рисунках 2 и 3 подключение прибора учета к вторичным цепям ТН показано несколько упрощенно. На самом же деле, вторичные цепи ТН через клеммные зажимы в ящиках ТН , подаются на шинки напряжения, располагаемые на панелях щита постоянного тока. С шинок напряжения сигнал распределяется на цепи учета, релейной защиты и сигнализации.

Предохранители во вторичных цепях располагают непосредственно у ТН в их ящиках, там же для вывода ТН в ремонт, располагаются рубильники цепей напряжения. Заземление средней фазы вторичной обмотки ТН производится на клеммных рядах в панелях щитов постоянного тока (ЩПТ) .

Применение измерительных трансформаторов дает ряд преимуществ, при учете энергии, в частности позволяет наиболее экономично производить измерения в высоковольтных сетях, повышает устойчивость и надежность схем измерения и обеспечивает безопасность обслуживающего персонала при работе на стороне низкого напряжения.

Каждый из измерительных трансформаторов, через которые включены элементы счетчика, имеет собственные погрешности, как амплитудную, так и фазовую. Погрешности, вносимые измерительными трансформаторами, обычно невелики и ими можно пренебречь.

Более значительные погрешности могут возникнуть при неправильном включении прибора учета с измерительными трансформаторами. Например, если поменять местами выводы вторичных цепей ТТ , промаркированные И1 и И2, в двухэлементном или трехэлементном счетчике, это приведет к значительному недоучету электроэнергии.

По окончании монтажа прибора учета, перед его опломбировкой снимаются векторные характеристики счетчика, с целью определения правильности подключения измерительных трансформаторов.

Грамотно подобранный электросчётчик поможет домовладельцу экономить на оплате коммунальных услуг. Чтобы не ошибиться с выбором, первым делом нужно выяснить, какое устройство подходит в зависимости от подведённой к дому электросети – трёхфазное или однофазное, а также в чём отличие таких приборов, как выполняется их монтаж и какие у них достоинства и недостатки?

Если рассматривать однофазный прибор учёта электричества, то он используется в сетях, напряжение которых соответствует 220В. В свою очередь, трёхфазный аналог подключается в электросети с напряжением 380В . При этом первый тип счётчиков знаком каждому владельцу собственного жилья, так как используется в квартирах, офисных учреждениях, гаражных боксах и других подобных строениях.

Трёхфазные контролирующие устройства не так давно использовались только на предприятиях, но всё чаще их можно повстречать и в частных домостроениях. Этому поспособствовало появление множества бытовых приборов требующих дополнительных мощностей. С этой целью дома и квартиры стали подключать к трёхфазной электрической сети контроль энергии, подающейся по которой, должен производиться специальными аппаратами учёта потребляемой электроэнергии.

Трёхфазный прибор учёта электроэнергии отличается от однофазного аналога возможностью функционировать в достаточно мощных сетях . Если стандартные электросчётчики на 220В устанавливаются в электрическую цепь, мощность которой не более 10 кВт, то, приборы трёхфазного типа работают при мощностных нагрузках от 15 кВт и намного больше. Такие многофункциональные аппараты одинаково хорошо работают как в стандартной бытовой сети, так и контролируют потребление энергии трёхфазными электродвигателями. При этом стандартные контролирующие приборы данного типа состоят из следующих конструктивных частей:

• токопроводящей обмотки;
• обмотки напряжения;
• червячного механизма, приводящего в движение циферблат;
• алюминиевого диска и магнита.

Стандартные индукционные приборы учёта энергии, используемые в сети 380В, такие как «Меркурий», оборудованы пластиковыми корпусами , которые защищают все механизмы от попадания влаги или различного рода загрязнений. Внутри корпуса размещены 2 сердечника вокруг одного из которых наматывается токовая обмотка, подключаемая параллельным способ в сеть. В свою очередь, вокруг другого элемента намотана обмотка напряжения, витки которой имеют увеличенный диаметр по сравнению с токовым налогом. Посредине между катушками в образованном пространстве, расположен диск из алюминия, вращение которого происходит посредством полей создаваемых обмотками.

Для обеспечения демонстрации показаний в счётчике расположен механизм червячного типа , через который подключается механическая стрелка либо электронное табло для вывода данных. В свою очередь, магнит предназначен для регулировки функционирования контролирующего прибора. Все обмоточные выводы подключаются к клеммным контактам учётного устройства и выводятся к фазе. Чтобы предотвратить вмешательство в работу электросчётчика со стороны потребителя, выходы пломбируются представителями компании-поставщика электроэнергии.

Важным правилом покупки любого типа устройства контроля потребления электрической энергии является обязательная проверка наличия на приборе всех необходимых пломб, установленных на заводе производителе. Если таких защитных элементов не обнаружено, то счётчик непригоден для использования по прямому назначению и его установка не имеет никакого практического значения.

Разновидности схем подключения

В первую очередь, выбор подходящей схемы подключения электросчётчика на 380В зависит от типа контролирующего прибора. Хочется отметить, что трёхфазные счётчики способны работать в стандартных электрических сетях 220В. При этом все бытовые приборы учёта потребления электроэнергии различаются по следующим схемам подсоединения:

• приборы учёта с непосредственным включением;
• электросчётчики с полукосвенным типом подключения;
• контролирующие приборы с косвенным типом включения.

Устройство прямоточного типа учёта потребления энергоресурсов рассчитано на пропускание токов не выше 100 А . Из-за этого происходит ограничение использования такого аппарата по мощности, которая составляет не более 60 кВт. Клеммные контакты таких электросчётчиков и отверстия под проводку рассчитаны на подключение проводов небольшого сечения. В большинстве случаев это проводка, сечение которой варьируется в пределах от 16 до 25 мм квадратных. Приборы прямого включения имеют стандартную схему подключения, указанную на задней части крышки электрического счётчика, которая не вызывает особых затруднений.

Трёхфазные счётчики с полукосвенным подключением

Электросчётчики «Меркурий» с полукосвенным принципом подключения включаются в сеть переменного тока 380В через трансформатор. Благодаря этому появляется возможность осуществления учёта электричества с высокой мощностью сети. При этом в процессе подсчёта использованных ресурсов в обязательном порядке учитывают коэффициент трансформации. На сегодняшний день существует достаточно много схем с полукосвенным включением, наиболее востребованными из которых считаются следующие варианты:

• схема включения трансформатора по принципу «звезды»;
• подключение по десяти проводной схеме;
• схема включения с использованием испытательных клеммных коробок;
• посредством совмещения цепей тока и напряжения.

Рассматривая недостатки схемы с полукосвенным подключением, хочется отметить сложность проведения плановых проверок контролирующими органами энергосбыта.

Прямое включение трёхфазного прибора

Наиболее простым способом подключения, который напоминает стандартную схему установки счётчика однофазного типа является прямое включение прибора контроля потребления электроэнергии. Основной отличительной чертой таких устройств является наличие большего количества клеммных контактов, чем в однофазных аналогах. В свою очередь, сам монтажный процесс трёхфазного прибора «Меркурий» заключается в определённой последовательности действий .

Если запланирована установка нескольких потребителей однофазного типа, то они должны равномерно распределяться, для чего подключаются через автоматы с разных фазных проводников, взятых сразу после электросчётчика.

Косвенный способ подключения счётчиков

Если параметры потребляемых нагрузок всех приборов превышают номинальные показатели тока проходящего через электрический счётчик, то дополнительно выполняется установка разделительного токового трансформатора. Установка такого прибора осуществляется в разрыв силового токонесущего провода.

На токовом трансформаторе присутствуют две основных обмотки . Первичный контур выполняется из мощной токопроводящей шины, которая продевается сквозь центр устройства и подсоединяется в разрыв проводников питания потребителей электрической энергии. В свою очередь, на вторичной обмотке намотано намного больше витков проводов, но меньшего сечения. Подключение данной обмотки выполняется непосредственно к прибору учёта потребляемого электричества.

Такой способ намного сложнее от прямого варианта и требует от человека определённых навыков. Поэтому если у человека нет уверенности в собственных талантах электрика при подключении трёхфазного электросчётчика через трансформатор, то целесообразно задуматься о вызове специалиста. В остальных ситуациях данная проблема вполне решаемая .

1. Выполняется подключение трёх трансформаторов для каждого отдельно взятого провода. Их крепление осуществляется на задней части вводного шкафчика. Подключение первичных обмоток выполняется сразу за вводным рубильником в разрыве фазных силовых проводников. Монтаж трёхфазного счётчика также выполняется в шкафчике.
2. К фазной жиле до трансформатора выполняется подключение проводника диаметром 1.5 мм², свободный конец заводится на второй клеммный контакт электросчётчика.
3. По аналогии выполняется подключение 2 оставшихся трансформаторов к соответствующим фазным жилам на электросчётчике «Меркурий» на клеммных контактах 5 и 8.
4. От вторичной обмотки трансформаторного устройства проводниками, сечением 1.5 мм² выполняется подключение к клеммным контактам 1 и 3 на счётчике. Очень важно соблюсти правильную фазировку включения обмоток. В противном случае показания прибора контроля потребления электричества будут неправильными.
5. По аналогии выполняется подсоединение оставшихся обмоток трансформаторов к соответствующим контактам на счётчике.
6. Оставшийся 10-й клеммный контакт предназначен для подключения нейтральной шины зануления.

Однако, рассматривая счётчики с косвенным включением, хочется отметить, что они чаще используются для учёта потребления электрического тока в мощных высоковольтных сетях , а не в бытовых целях.

Правильный выбор трёхфазного счётчика

При выборе электросчётчика трёхфазного типа важно основываться на надёжности точности и долговечности прибора – основных критериях качественного аппарата учёта потребления электричества. В данном плане отлично зарекомендовали себя счётчики «Меркурий», которые выпускаются как с включением через трансформатор, так и напрямую.

Производителем представлена линейка как бюджетных аппаратов с системой электромеханического контроля электричества, так и функциональные счётчики с внутренним тарификатором способным вести учёт разных тарифов одновременно. Современные счётчики «Меркурий» оснащаются самодиагностикой и возможностью подключения к персональному компьютеру. Все приборы имеют электронные пломбы и обладают длительным сроком службы до 16 лет. Также современные аппараты контроля «Меркурий» имеют следующие возможности:

• измерение активного типа энергии;
• учёт реактивного типа энергии;
• возможность контроля до 4 разных тарифов;
• наличие функции, ведения журнала событий;
• контроль качества электрической энергии;
• дополнительные интерфейсы.

Важность экономии электроэнергии понятна абсолютно всем, и счётчики трёхфазного типа вполне справляются с поставленными перед ними задачами. В новых приборах имеется функция задания программ , определённых режимов работы. Если в дневное время суток тарификация идёт по одной цене, а в ночное по другой стоимости, то современный прибор контроля электроэнергии ведёт учёт в автоматическом режиме.

Естественно, просто выбрать качественный трёхфазный счётчик, далеко не достаточно. Каждый добросовестный хозяин должен разбираться в различных схемах подключения таких приборов. Ведь каждый человек знает, что неправильно подключённый электросчётчик в трёхфазную сеть переменного тока будет показывать неправильные данные и ни о какой экономии речь идти не может.

В этой статье решил подробно рассмотреть схемы подключения однофазных и трехфазных счетчиков.

Для начала надо сразу сказать, что электросчетчики могут быть нескольких типов подключения — прямого (непосредственного) включения, через трансформаторы тока, через трансформаторы тока и измерительные трансформаторы напряжения. В быту подавляющее большинство счетчиков, будь то однофазных или трехфазных, имеют схему прямого включения. Это обусловлено тем, что величина тока нагрузки не превышает 100 А. В случае, если величина протекающего тока более 100 А используется схема полукосвенного включения с трансформаторами тока. Схема косвенного включения с трансформаторами тока и измерительными трансформаторами напряжения применяется в сетях 6 (10) кВ и выше, поэтому в данной статье не рассматривается.

Схема прямого подключения электросчетчика

Подключение однофазного электросчетчика

Самая распространенная и простая схема прямого подключения однофазного счетчика. Практически все однофазные счетчики подключаются именно по этой схеме, очень редко может использоваться схема полукосвенного включения.

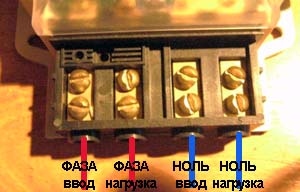

На первую клемму счетчика приходит фазный провод. Со второй клеммы фаза уходит на нагрузку. На третью клемму подключен нулевой ввод, с четвертой нулевой провод идет на нагрузку.

Схема подключения счетчика всегда указывается на обратной стороне крышки, закрывающей клеммную колодку.

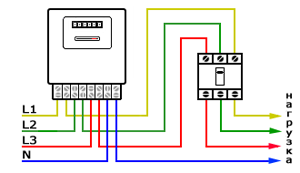

Подключение трехфазного электросчетчика

Схема подключения трехфазного счетчика прямого включения не сильно отличается от схемы однофазного.

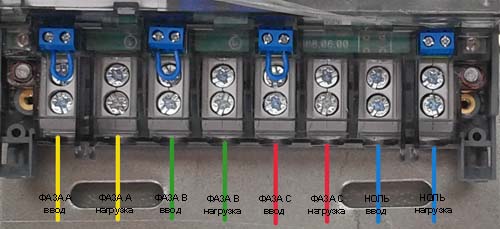

На клемму 1 приходит фаза А (желтый). Со 2 клеммы фаза А (желтый) уходит на нагрузку. На 3 клемму приходит фаза B (зеленый). С 4 клеммы фаза B (зеленый) уходит в нагрузку. На 5 клемму приходит фаза С (красный). С 6 клеммы фаза С (красный) уходит. 7 и 8 клеммы — нулевой провод.

При подключении важно соблюдать правильное чередование фаз и цветовую маркировку.

Схемы полукосвенного подключения электросчетчика

Как я уже сказал выше, полукосвенное подключение через трансформаторы тока применяется в случае, если величина тока нагрузки превышает 100 А. В данной схеме трансформаторы тока предназначены для преобразования первичного тока нагрузки до значений, безопасных для его измерений. Такие схемы сложнее, чем прямого включение и требуют определенных знаний и навыков.

При подключении счетчика через трансформаторы тока необходимо соблюдать полярность начала и конца обмоток трансформатор, как первичной (Л1, Л2), так и вторичной (И1, И2). Общую точку вторичных обмоток трансформаторов необходимо заземлять.

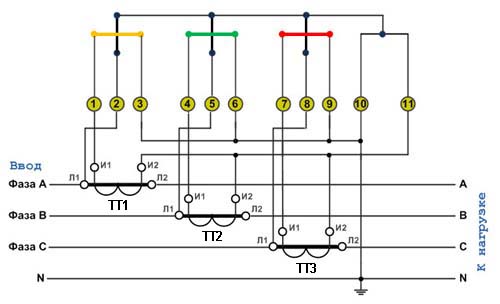

Схема с подключением трансформаторов тока в «звезду»

Фазы А, B, C приходят на клеммы Л1 первичной обмотки трансформаторов тока ТТ1, ТТ2 и ТТ3. От Л1 ТТ1 подключается клемма 2 счетчика, от Л1 ТТ2 — клемма 5 счетчика и от Л1 ТТ3 — клемма 8 счетчика. Клеммы Л2 всех ТТ подключаются к нагрузке.

Клемма 1 счетчика подключается к началу вторичной обмотки И1 ТТ1, клемма 4 — к контакту И1 ТТ2 и клемма 7 — к контакту И1 ТТ3. Клеммы 3, 6, 9 и 10 соединены между собой перемычкой и подключены к нейтральному проводу. Все концы вторичной обмотки И2 также соединены между собой и подключаются на 11 клемму.

В цепях с изолированной нейтралью применяется схема с двумя трансформаторами тока (неполная «звезда»).

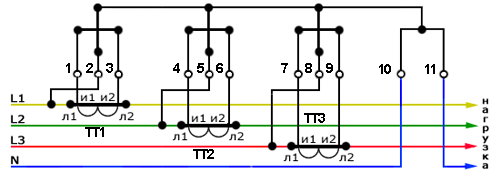

Десятипроводная схема подключения

Такая схема визуально более наглядная, чем схема соединения «звездой».

В данной схеме фазы А, B, C приходят на клеммы Л1 первичной обмотки трансформаторов тока ТТ1, ТТ2 и ТТ3. Клеммы Л2 всех ТТ подключены к нагрузке. От Л1 ТТ1 подключается клемма 2 счетчика, от Л1 ТТ2 — клемма 5 счетчика и от Л1 ТТ3 — клемма 8 счетчика.

На 1 клемму счетчика заходит начало вторичной обмотки И1 ТТ1, а конец обмотки И2 на 3 клемму счетчика. На 4 клемму приходит начало вторичной обмотки трансформатора И1 ТТ2, конец И2 — на 6 клемму счетчика. На 7 клемму — начало И1 трансформатора ТТ3, на 9 — конец И2 ТТ3. Нулевой проводник отдельным проводом заходит на 10 клемму счетчика, а с 11 клемму уходит на нагрузку.

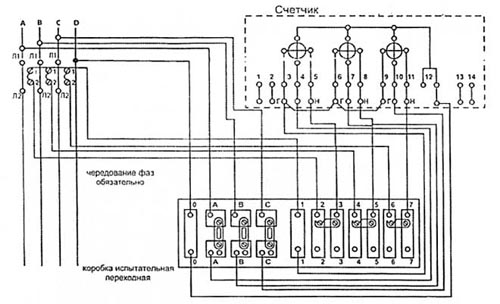

Схема подключения трехфазного счетчика через испытательную клеммную коробку

В соответствии с действующими Правилами устройства электроустановок — ПУЭ (раздел 1, п.1.5.23) цепи учета электрической энергии необходимо выводить на специальные зажимы или испытательные коробки.

Коробка испытательная переходная применяется для подключения трехфазных индукционных и электронных счетчиков, обеспечивая закорачивание вторичных цепей измерительных трансформаторов тока, отключение токовых цепей и цепей напряжения в каждой фазе счетчиков при их замене, а также включение образцового счетчика для поверки без отключения нагрузки потребления.

Схема подключения через испытательную клеммную коробку

Выбор трансформаторов тока

Номинальный ток вторичных обмоток трансформатора обычно выбирается 5А. Номинальный ток первичной обмотки выбирается по расчетной нагрузке с учетом работы в аварийном режиме.

Согласно ПУЭ 1.5.17 допускается применение трансформаторов тока с завышенным коэффициентом трансформации:

Допускается применение трансформаторов тока с завышенным коэффициентом трансформации (по условиям электродинамической и термической стойкости или защиты шин), если при максимальной нагрузке присоединения ток во вторичной обмотке трансформатора тока будет составлять не менее 40 % номинального тока счетчика, а при минимальной рабочей нагрузке - не менее 5 %.

Например электроустановка в нормальном режиме потребляет 140А, минимальная нагрузка 14А. Выбираем измерительный трансформатор 200/5. Коэффициент трансформации у него 40.

140/40=3,5А – ток вторичной обмотки при номинальном токе.

5*40/100=2А – минимальный ток вторичной обмотки при номинальной нагрузке.

Из расчета видно, что 3,5А >2А – требование выполнено.

14/40=0,35А – ток вторичной обмотки при минимальном токе.

5*5/100=0,25А – минимальный ток вторичной обмотки при минимальной нагрузке.

Как видим 0,35А>0,25А – требование выполнено.

140*25/100=35А ток при 25%-ной нагрузке.

35/40=0,875 – ток во вторичной нагрузке при 25%-ной нагрузке.

5*10/100=0,5А – минимальный ток вторичной обмотки при 25%-ной нагрузке.

Как видим 0,875А>0,5А – требование выполнено.

Из этого делаем вывод, что трансформатор тока с коэффициентом трансформации 200/5 для нагрузки 140А выбран правильно.

При снятии показаний со счетчика с токовыми трансформаторами 200/5 необходимо умножить показания счетчика на 40 (коэффициент трансформации) и получаем реальный расход электроэнергии.

Выбор класса точности ТТ определяется согласно ПУЭ п 1.5.16 — для систем технического учета допускается применение ТТ с классом точности не более 1,0, для расчетного (коммерческого) учета — не более 0,5.

Электрик от плоскогубцев недалеко падает!

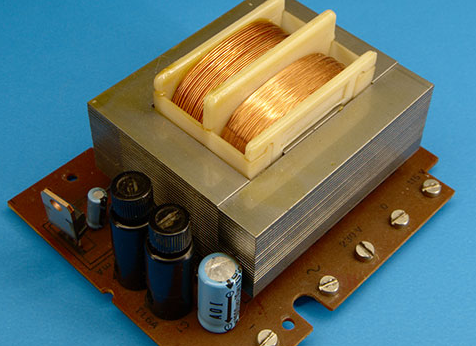

Представьте себе, что у вас оказался трансформатор. Вы о нем совершенно ничего не знаете. Именно поэтому мы поместили эту статью, в которой расскажем, как подключить трансформатор. Подключение трансформатора – это достаточно сложный процесс, который выполнять должны только профессионалы. Здесь вы узнаете, какие операции необходимо проделать перед подключением трансформатора.

Для начала вам необходимо знать, что собою представляет это устройство. Трансформатор – это достаточно сложное устройство, которое необходимо для того, чтобы преобразовывать напряжение. Обычно он имеет две или более обмоток. По назначению эти устройства могут быть как понижающими, так и повышающими.
Существуют также и автотрансформаторы. Основной их особенностью считается то, что первичная и вторичная обмотка должна подключаться вместе. Их особенность заключается в том, что они преобразовывают величину тока. Обычно их используют для подключения контрольно-измерительных приборов.

Определяем трансформатор

Например, если у вас имеется трансформатор, но вы не знаете какой именно тогда вам следует знать, на что нужно обратить внимание? Для того чтобы определить что это за устройство необходимо посмотреть на количество выводов обмоток. Трехфазные устройства могут иметь 4 вывода, а однофазные трансформаторы два вывода. Если устройство вы желаете использовать в квартире, тогда вам подойдет однофазный трансформатор. Подключение трехфазного трансформатора осуществляется только на предприятиях.

После этого вам необходимо определить тип трансформатора. Основной особенностью этого трансформатора считается мощный проводник вокруг, которого располагается обмотка. К особенности автотрансформаторов относятся небольшие габариты и наличие регулятора. В быту эти трансформаторы встретить можно достаточно редко.

Определяем обмотку

Для того чтобы определить обмотку вам необходимо использовать мультиметр. Если трансформатор будет понижающим, тогда сопротивление в первичной обмотке будет больше чем у вторичной. Обычно размер первичной обмотки немного больше чем во вторичной. Если трансформатор содержит в себе несколько обмоток, тогда необходимо измерить сопротивление каждой из них.

Сейчас мы вам расскажем, как подключить понижающий трансформатор. Для начала вам необходимо определить, какой параметр тока необходим потребителю. Для бытовых приборов необходим постоянный ток. В электрической сети обычно течет переменный ток и поэтому вам потребуется выпрямитель. В зависимости от вашего прибора вторичную обмотку необходимо подключить через выпрямитель. Перед тем как подключать трансформатор вам необходимо узнать
