Один из важнейших этапов в процессе ремонтных и строительных работ заключается в создании ровного основания под финишное напольное покрытие. Технически существует множество вариантов выравнивания чернового пола – панели для пола один из них. О разновидностях панелей, их преимуществах и недостатках, способах укладки – сегодняшний материал.

К традиционным методам относится использование лаг для формирования конструкции черного пола – прочный листовой материал укладывается по деревянной обрешетке. Преимущество этого метода заключается в том, что между лагами, которые располагают с шагом в 60 см, укладывают утеплитель, повышая тем самым функциональность конструкции пола, делая его теплее и комфортнее. Обязательно предусматривают вентиляционный зазор между плитами и изоляцией.

Не так давно появился и стал популярен способ , при котором плиты укладывают непосредственно на мелкофракционную керамзитовую подушку. Отсутствие необходимости предварительно монтировать лаги существенно ускоряет процесс выравнивания пола. Недостаток заключается в том, что такая технология уместна исключительно в сухих помещениях из-за отсутствия вентиляции в конструкции.

Условно методы выравнивания можно разделить на сухие и мокрые. Последние образуют выравнивающий раствор после добавления воды в сухую смесь. Такой способ является трудоемким и требует значительного времени для высыхания полученной стяжки. Пол, выровненный сухим методом, может быть отделан сразу же финишным покрытием и введен в эксплуатацию. Сухие способы выравнивания вариативны и позволяют применять утеплители, звукоизоляционные материалы или устраивать систему теплого пола.

Обратите внимание! Утверждение о том, что пол на лагах не подходит для типовых квартир с высотой потолка 2,7 м и ниже, уже не актуально. Современные производители предлагают сверхтонкие, но прочные плиты, укладка которых производится по тонким рамным лагам. В результате толщина конструкции пола может составлять до 4 см.

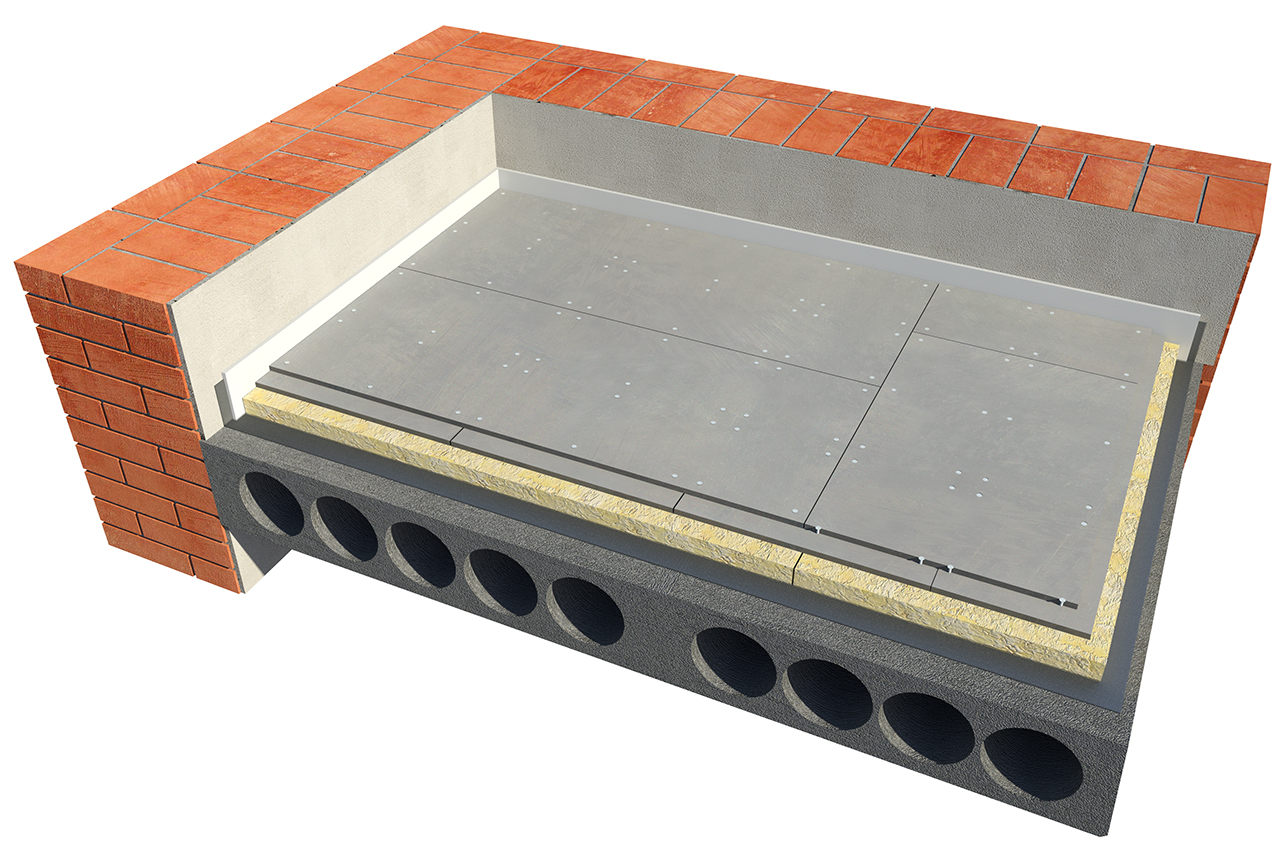

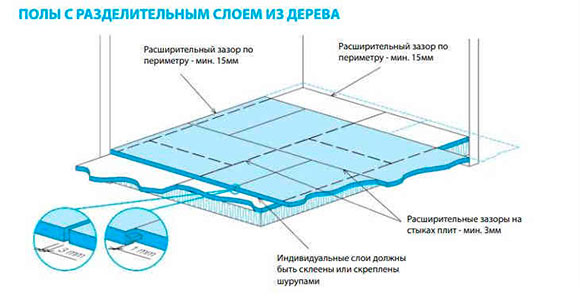

Стяжка из листового материала – двухслойная. Плиты укладывают со смещением, фиксируя на клей. Для стягивания плит и создания монолитного покрытия применяют саморезы. Между слоями должна быть предусмотрена разбежка стыков. Существует несколько разновидностей листовых материалов, которые используют для выравнивания пола:

1. Гипсоволокнистые плиты с маркировкой ГВЛ, ГВЛВ.
2. Влагостойкие ДСП.
3. Влагостойкая фанера.

Отдельно стоит отметить готовые двух- и трехслойные панели с фальцем. Универсальные разновидности подлежат укладки по сыпучему утеплители или по лагам. Также производители предлагают готовые изделия с встроенным слоем утеплителя или звукоизоляции. Стоимость их на порядок выше простых плит, но скорость работы с ними довольно высока.

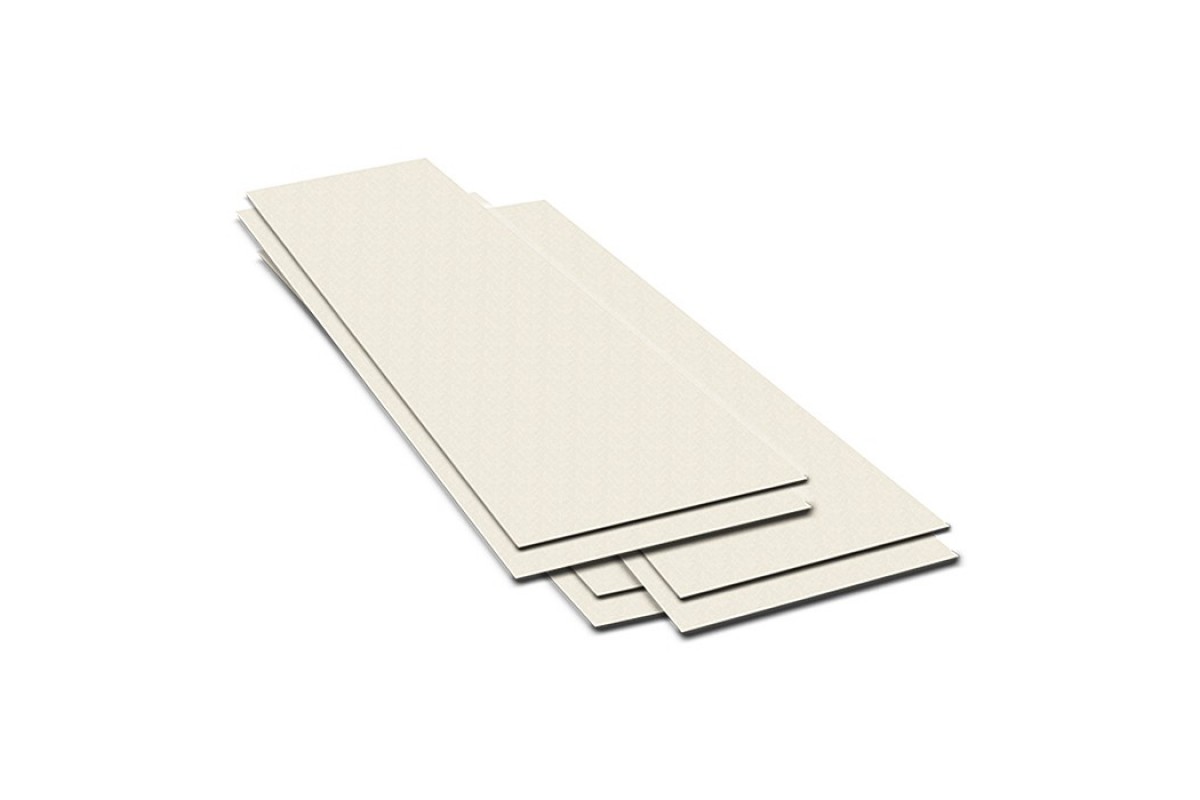

Гипсоволокнистые плиты (ГВЛ, ГВЛВ)

является материалом с однородной структурой, в основе которой содержится гипсовое тесто и волокна распушенной макулатуры. Гипсовый сердечник определенной толщины с двух сторон закреплен строительным влагостойким картоном. Влагостойкий гипсокартон может применяться во влажных помещениях. К уникальным преимуществам этого материала относится ударопрочность, то есть способность материла оставаться после случайных ударов без изменений (повреждений). Это свойство позволяет отнести ГВЛ к разряду антивандальных материалов. Плотная и однородная структура позволяет использовать ГВЛ в системе сухих стяжек. Сверху можно укладывать плитку, паркет, ламинат и другие материалы.

Обратите внимание! Такое основание не боится нагрузок от массивной мебели.

Еще одно положительное качество ГВЛ заключается в надежности конструкции. Из положительных качеств материала можно отметить следующее:

1. Незначительную толщину.
2. Гладкость поверхности.
3. Твердость.
4. Прочность.
5. Огнестойкость.
6. Влагостойкость.
7. Звукоизоляционные свойства.
8. Простой монтаж.
9. Экологичность.

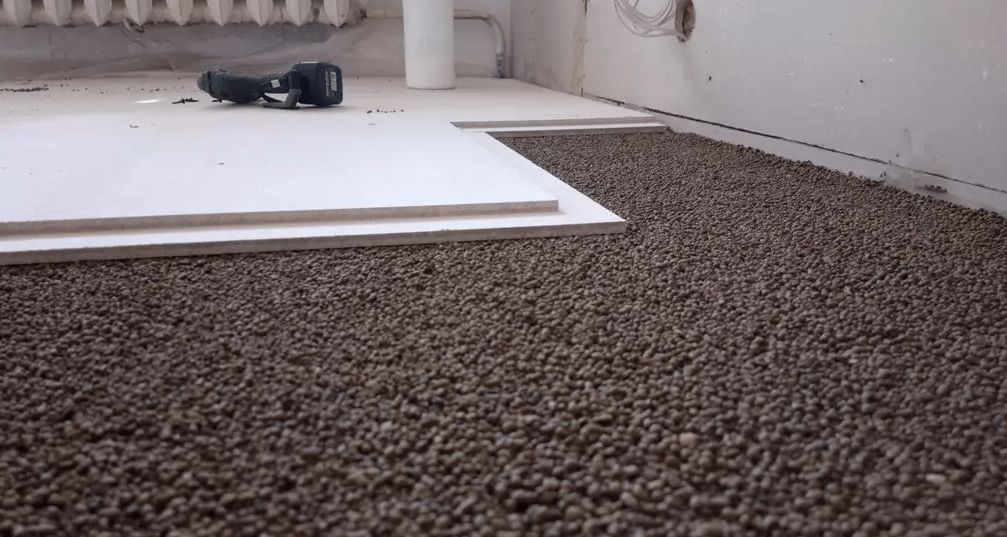

Таблица 1. Процесс укладки материала

Иллюстрация	Описание
	По периметру помещения фиксируют демпферную ленту.

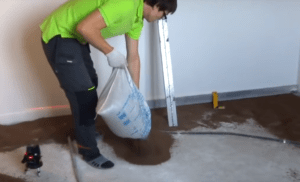

	На поверхность пола высыпают мелкозернистую засыпку.
	Устанавливают направляющие.

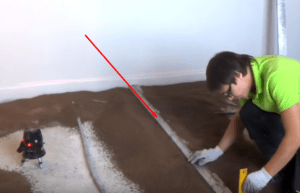

	Протягивают засыпку при помощи правила
	Укладывают двухслойные панели ГВЛ, промазывая фальцы клеевым составом.

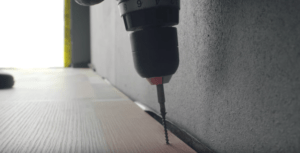

	Осуществляют фиксацию плит на саморезы.

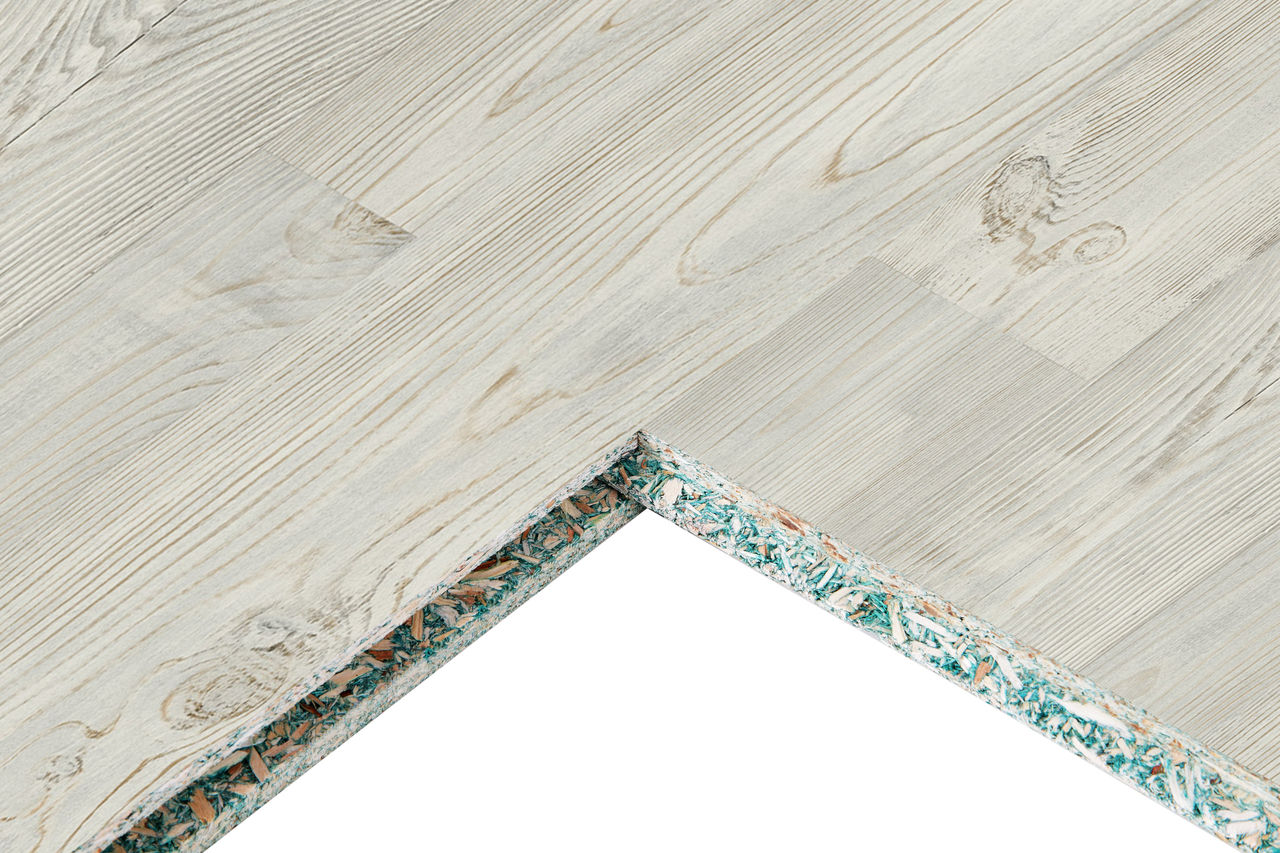

Влагостойкие ДСП

Для формирования покрытия пола рекомендуется применять современные плиты с замковым соединением типа «шип-паз». Укладывать этот материал можно как пол лагам, так и по сухой засыпке, благодаря его способности выдерживать значительные механические нагрузки.

Из преимуществ этого материала отмечают следующее:

1. Высокую прочность.
2. Влагостойкость.
3. Материал не скрипит.
4. Замковое соединение обеспечивает плотное прилегание панелей.
5. Простой монтаж.
6. Доступную стоимость.

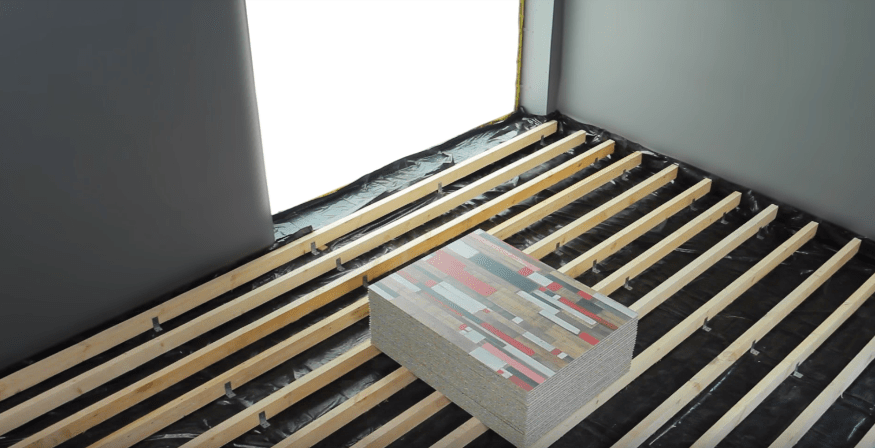

Таблица 2. Укладка материала по лагам

Иллюстрация	Описание
	Плиты оставляют на два дня для адаптации к микроклимату в комнате, где они будут укладываться.

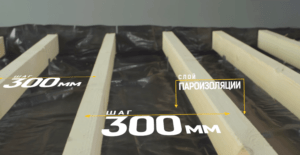

	Перед укладкой монтируют слой пароизоляции и лаги. Шаг укладки лаг составляет 30 см.

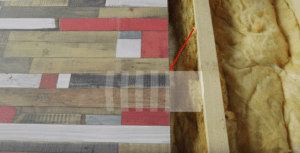

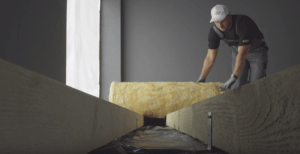

	В пространство между балками укладывают утеплитель.

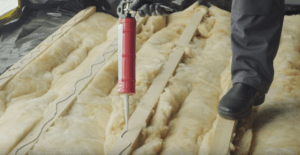

	На опоры наносят клеевой состав.
	Шпунтованные элементы обрабатывают водостойким ПВА Д3 для защиты стыков отводы.
	Каждую плиту укладывают так, чтобы клей распределился по всей поверхности лаги. Излишки с лицевого слоя удаляют тряпкой.
	Плиты при укладке располагают перпендикулярно лагам.
	При укладке плит оставляют зазор до стены не меньше 10 мм.
	Стыки плит должны располагаться на лагах. Если стык оказывается в промежутке между лагами, то для их опирания устанавливают брусок-перемычку.

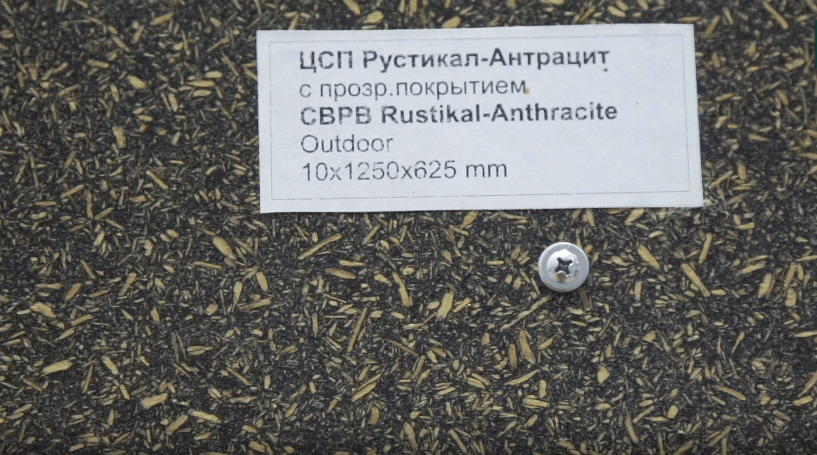

ЦСП (Цементно-стружечная плита)

Уникальные технические характеристики этого материала сделали его применение в современном строительстве практически неограниченным. Из преимуществ можно отметить следующее:

1. плиты не горят.
2. Обладают высокой механической прочностью.
3. Водостойкостью.
4. Биостойкостью.
5. Экологичностью, благодаря цементу, извести и древесной стружке в составе.
6. Стоимость плит ЦСП довольно доступна.
7. Толщина изделий варьируется от 8 до 36 мм.
8. Может применяться для монтажа черного пола не только в сухих, но и во влажных помещениях.
9. Материал может в ходе работ обрабатываться обычным ручным инструментом, который применяется для обработки древесины, но с оговоркой использования более твердой оснастки.

Важно! При пилении ЦСП образуется большое количество пыли, поэтому в процессе необходимо применять пылесос или другое устройство для своевременного удаления пыли и средства индивидуальной защиты.

При производстве ЦСП в процессе гидратации, когда цемент превращается в бетон, происходит выделение побочного продукта – гидоксида кальция, который является очень сильным природным антисептиком. Находится он не только на поверхности плиты, но внутри ее самой. Поэтому материалу не страшны насекомые, грызуны и грибок с плесенью.

Согласно ГОСТу цементно-стружечные плиты выпускаются двух видов: ЦСП1 и ЦСП2. ЦСП2 имеет большие допуски погрешности при производстве по сравнению с ЦСП1, которые гораздо качественнее. Визуально это видно по шероховатости поверхности – в ЦСП2 допускается небольшая шероховатость, а в ЦСП1 она гораздо меньше, поэтому поверхность плиты гладкая.

ЦСП плиты отличаются только толщиной и стандартными размерами, что позволяет применять их в разных областях. При монтаже полов используют плиты толщиной 24 мм, а для стен выбирают плиты толщиной 10-12 мм, так как нагрузка на них гораздо меньше.

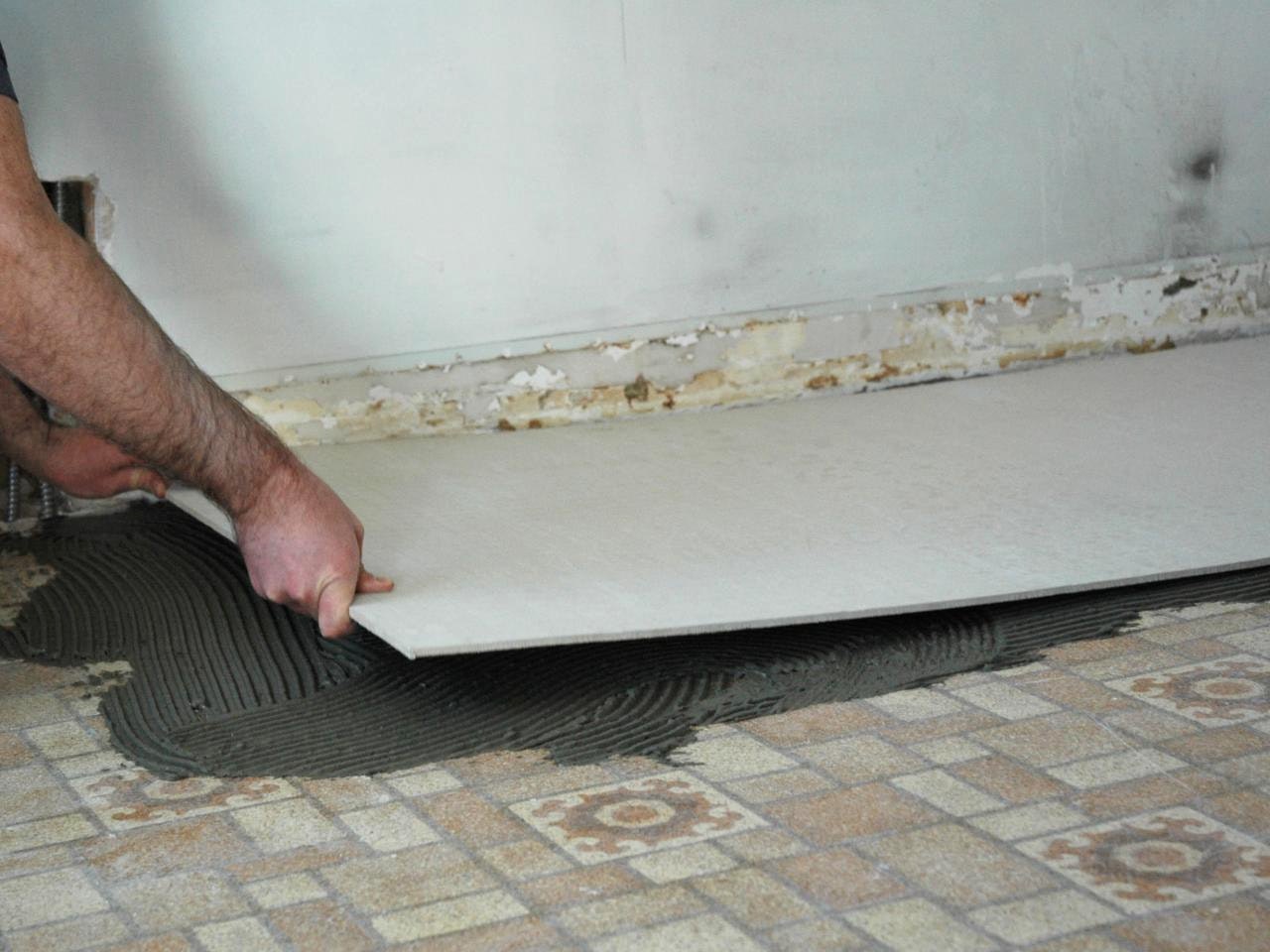

При монтаже ЦСП важно правильно его закрепить. Главная ошибка заключается в очень близком расположении крепежа к краю листа. Это может привести к образованию сколов. Производители рекомендуют прикручивать ЦСП к каркасу оцинкованными шурупами на расстоянии 20 мм от края. Между шурупами расстояние должно составлять около 200 мм.

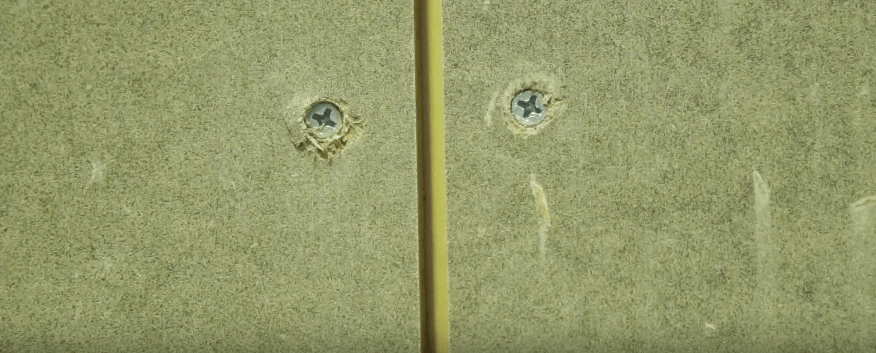

При монтаже ЦСП обязательно необходимо между листами оставлять температурный шов. В материале содержится древесная стружка, которая набирает и отдает влагу, что способствует линейному расширению материала. По весу плиты ЦСП довольно тяжелые, но эта тяжесть обеспечивает конструкционную прочность и позволяет улучшить шумоизоляцию.

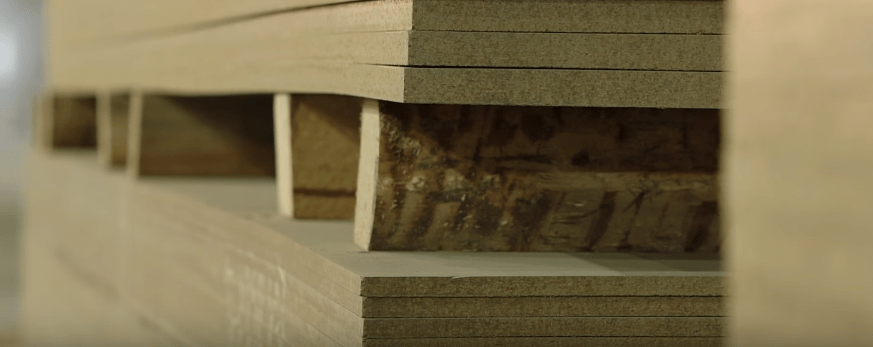

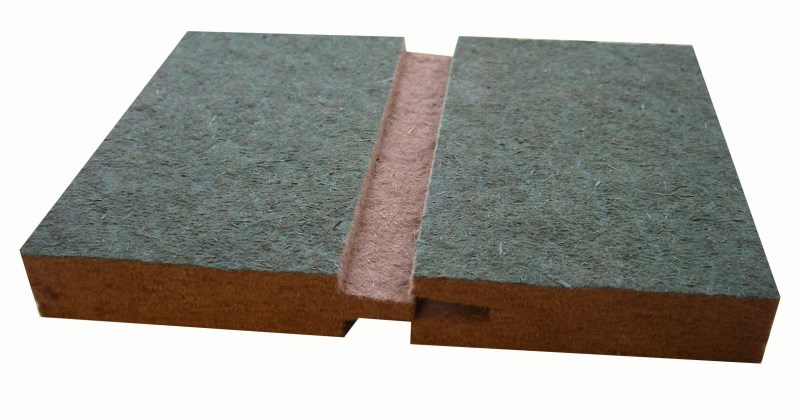

ДВП (Древесноволокнистые плиты)

Структура плит однородна. Эти изделия отличаются высокой механической прочностью и точными линейными размерами, что позволяет получать идеально ровное основание. Материал обладает отличными тепло и звукоизоляционными свойствами. Используется в качестве основы под ламинат, паркет и линолеум. Несмотря на влагостойкость, специалисты не рекомендуют ДВП для влажных помещений. Существенным недостатком является высокая стоимость материала.

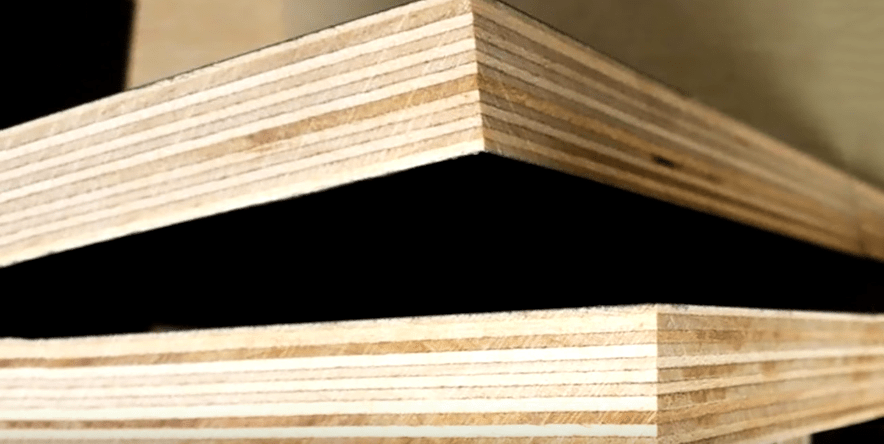

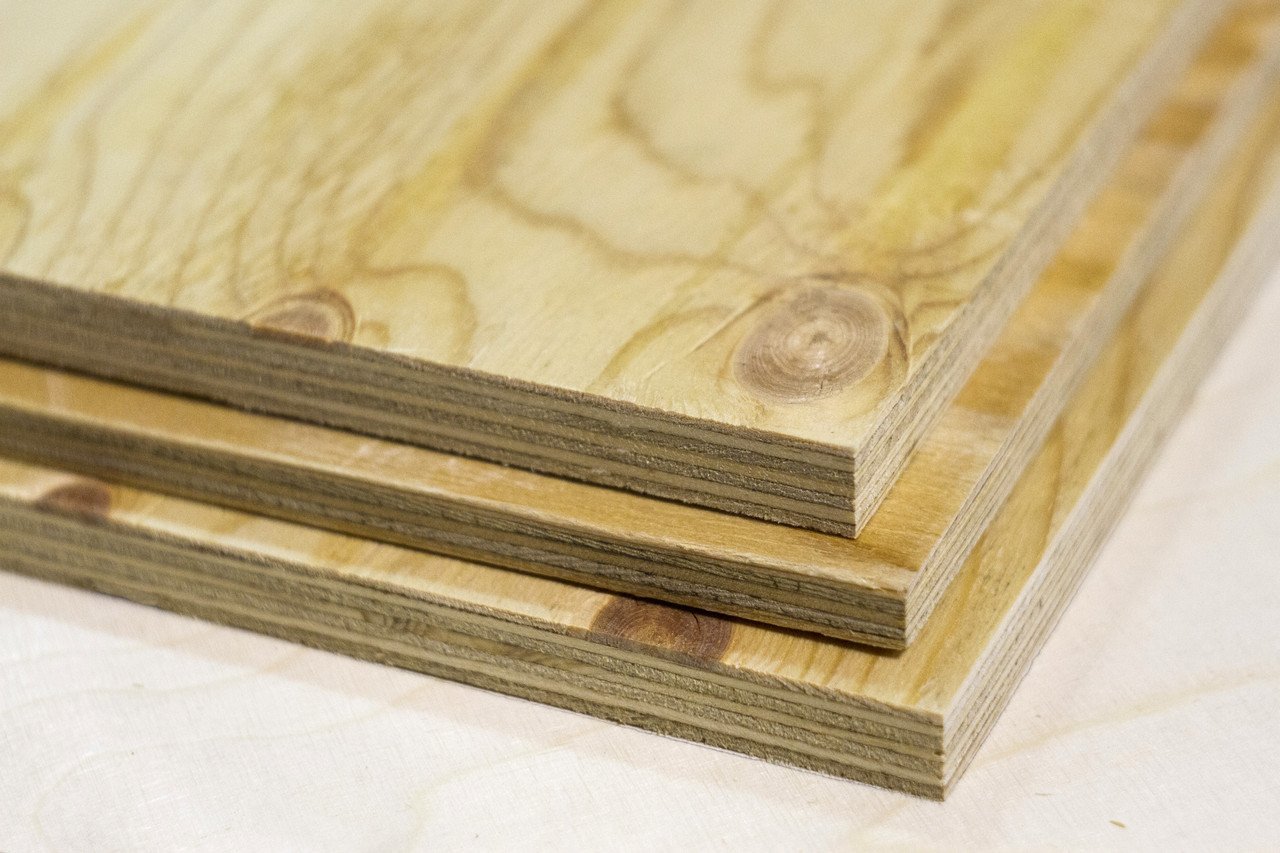

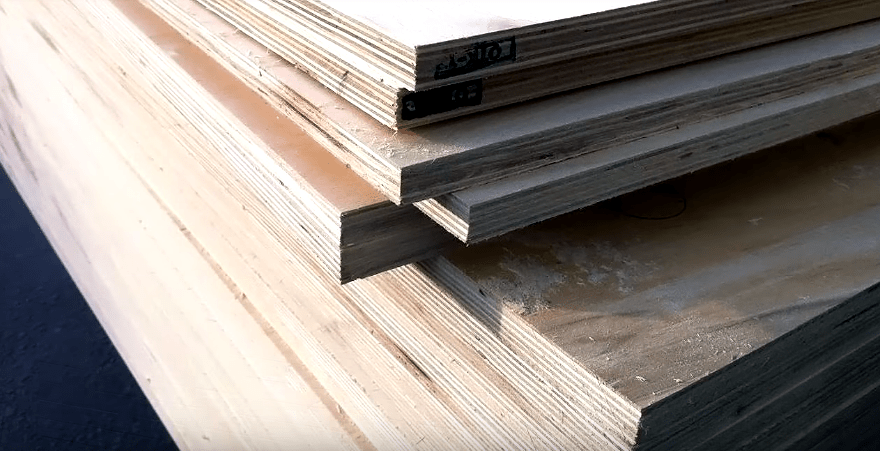

Влагостойкая фанера

Фанера относится к разряду древесно-стружечных материалов. По структуре лист фанеры состоит из листов древесного шпона, спрессованных между собой. При склеивании пластин волокна соединяемых слоев располагаются взаимно перпендикулярно. Количество слоев определяет толщину плиты. Минимальное их количество – 3, а максимальное – 23.

Технология изготовления и толщина слоев позволяет разделить фанеру на несколько разновидностей. По материалу изготовления фанера бывает лиственной, хвойной и комбинированной. Для лиственной фанеры характерна высокая прочность и красивая текстура, поэтому она используется для изготовления мебели, в качестве отделочного материала, а также в автомобилестроении.

Влагостойкая фанера изготавливается из древесины хвойных пород, которые насыщенны смолами. Она отличается высокой прочностью и небольшим весом. Широко применяется в строительстве, в частности для формирования черного пола. Комбинированный материал обладает положительными качествами ранее описанных материалов.

По свойствам фанеру подразделяют на следующие виды:

1. Фанера ФСФ обладает повышенной влагостойкостью и классом прочности 4Д, что делает ее пригодной как для внутренних, так и для наружных работ.
2. Фанера ФК обладает средней влагостойкостью, поэтому для наружных работ не применяется.
3. Фанера ФБ подходит для эксплуатации в условиях воздействия окружающей среды. Отличается долговечностью, повышенной влагостойкостью, огнеупорностью и износостойкостью. Не боится температурных перепадов.
4. Фанера ФБА отличается экологичностью.
5. Фанера БС изготавливается с применение бакелитового клея, поэтому плиты обладают особыми качествами: материал становится сверхпрочным, гибким, упругим, не боится воздействия агрессивных сред, микроорганизмов и влаги. Однако высокая стоимость повлияла на то, что материал не получил широкого распространения в строительстве.

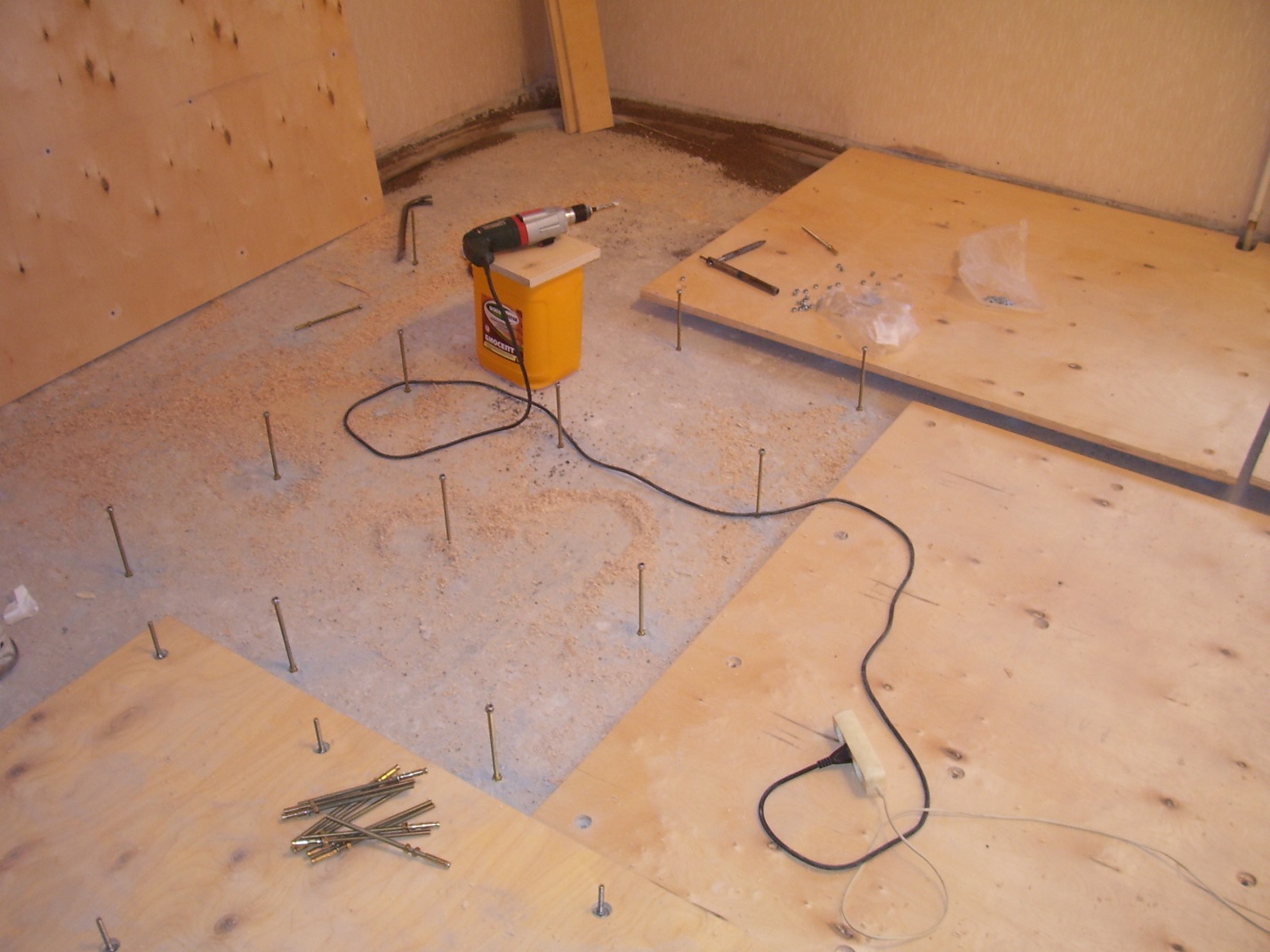

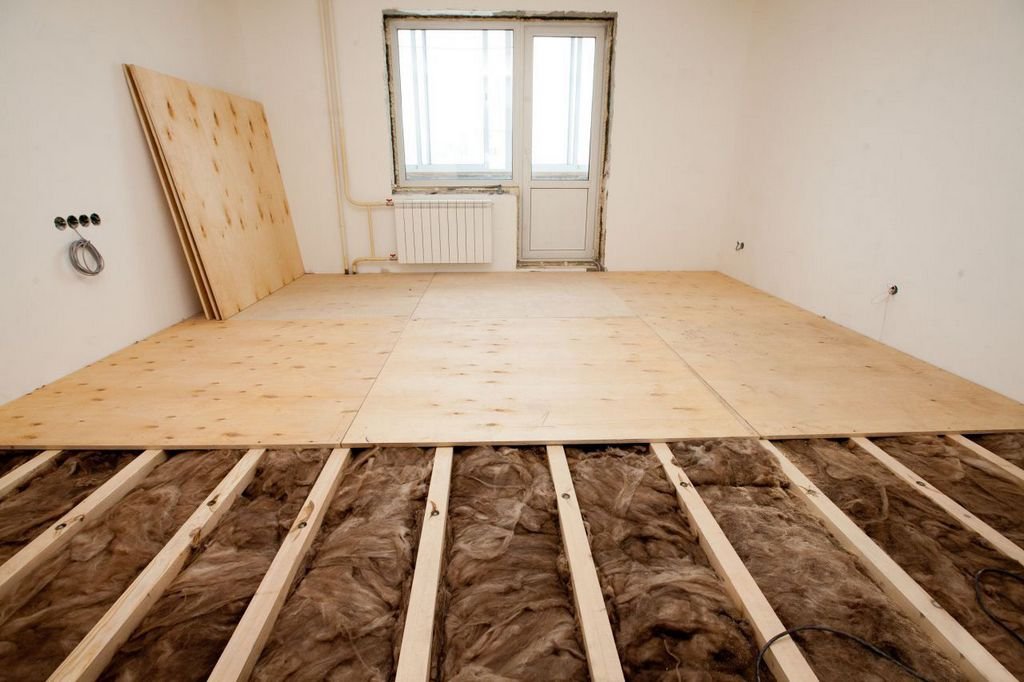

Укладка влагостойкой фанеры при формировании конструкции черного пола производится как по рамным выравнивающим лагам, так и непосредственно по бетонным плитам перекрытий.

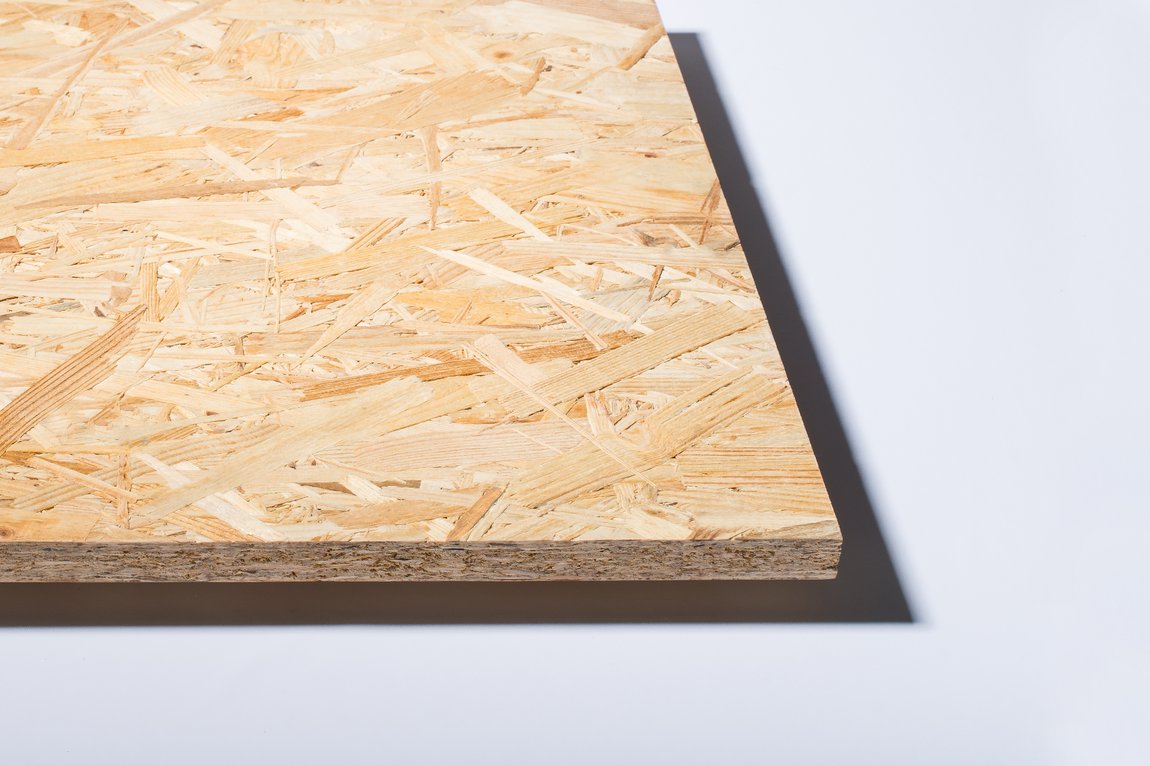

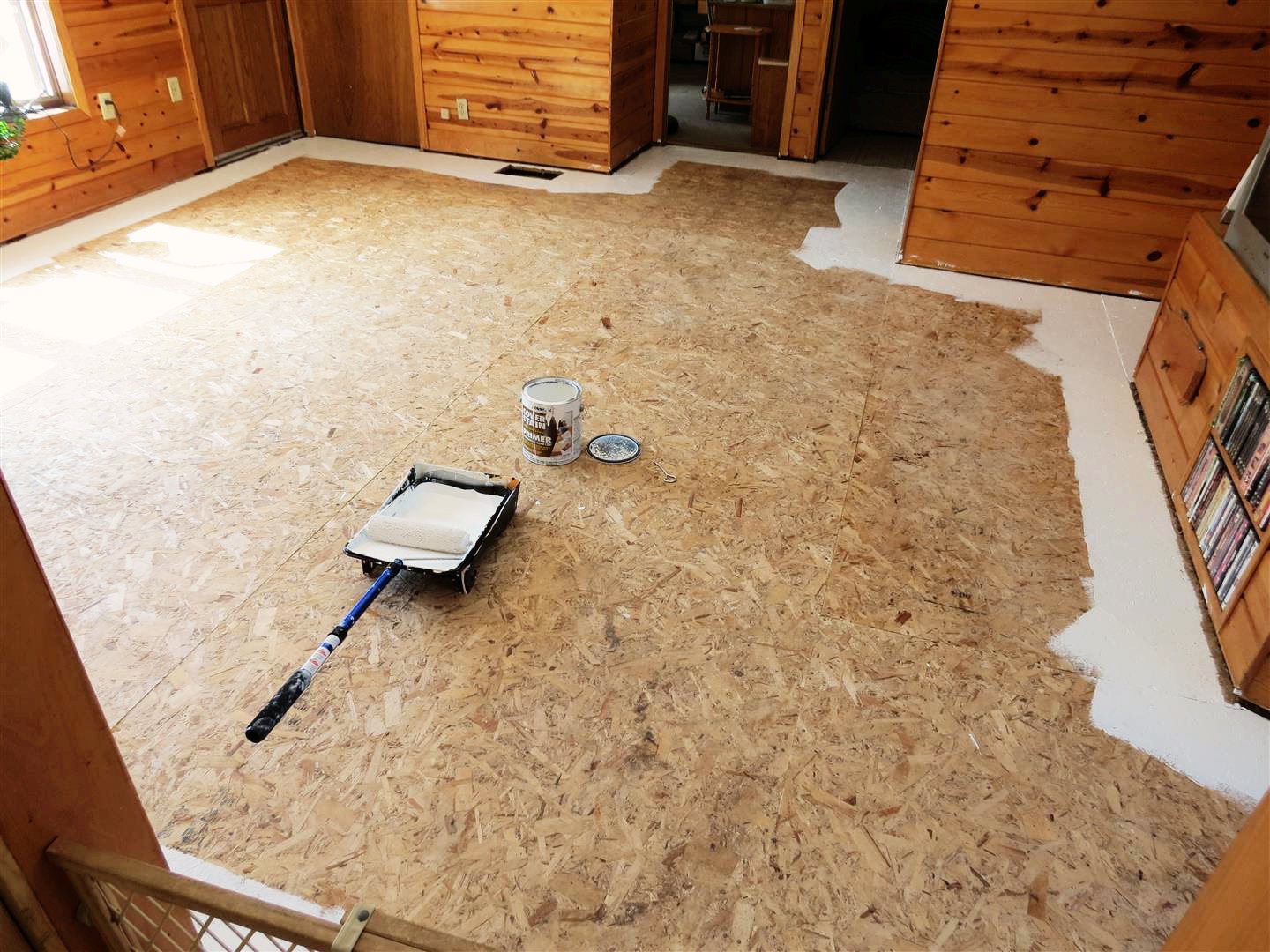

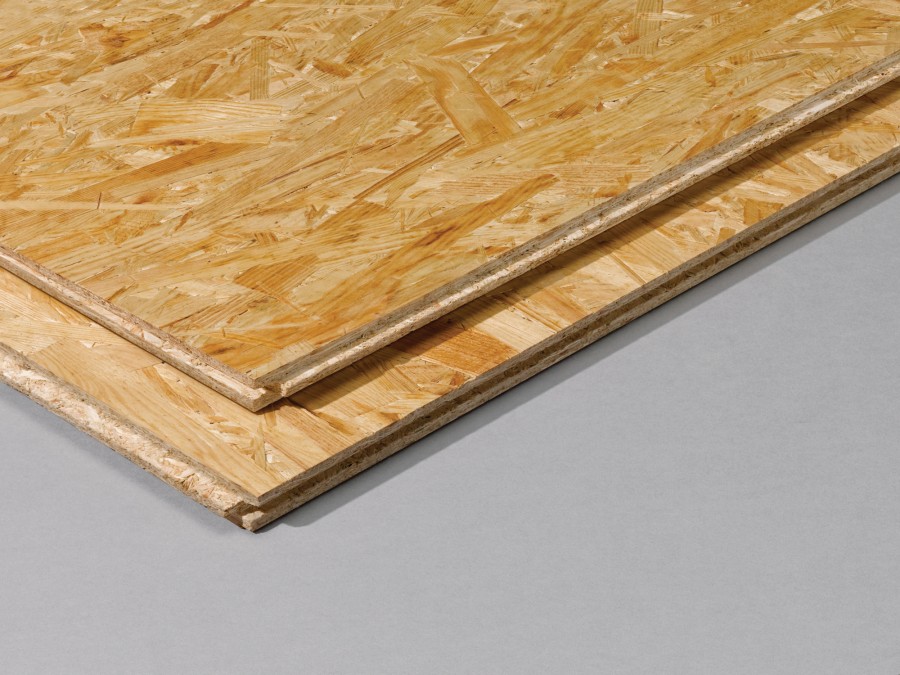

ОСП (Ориентированно-стружечные плиты)

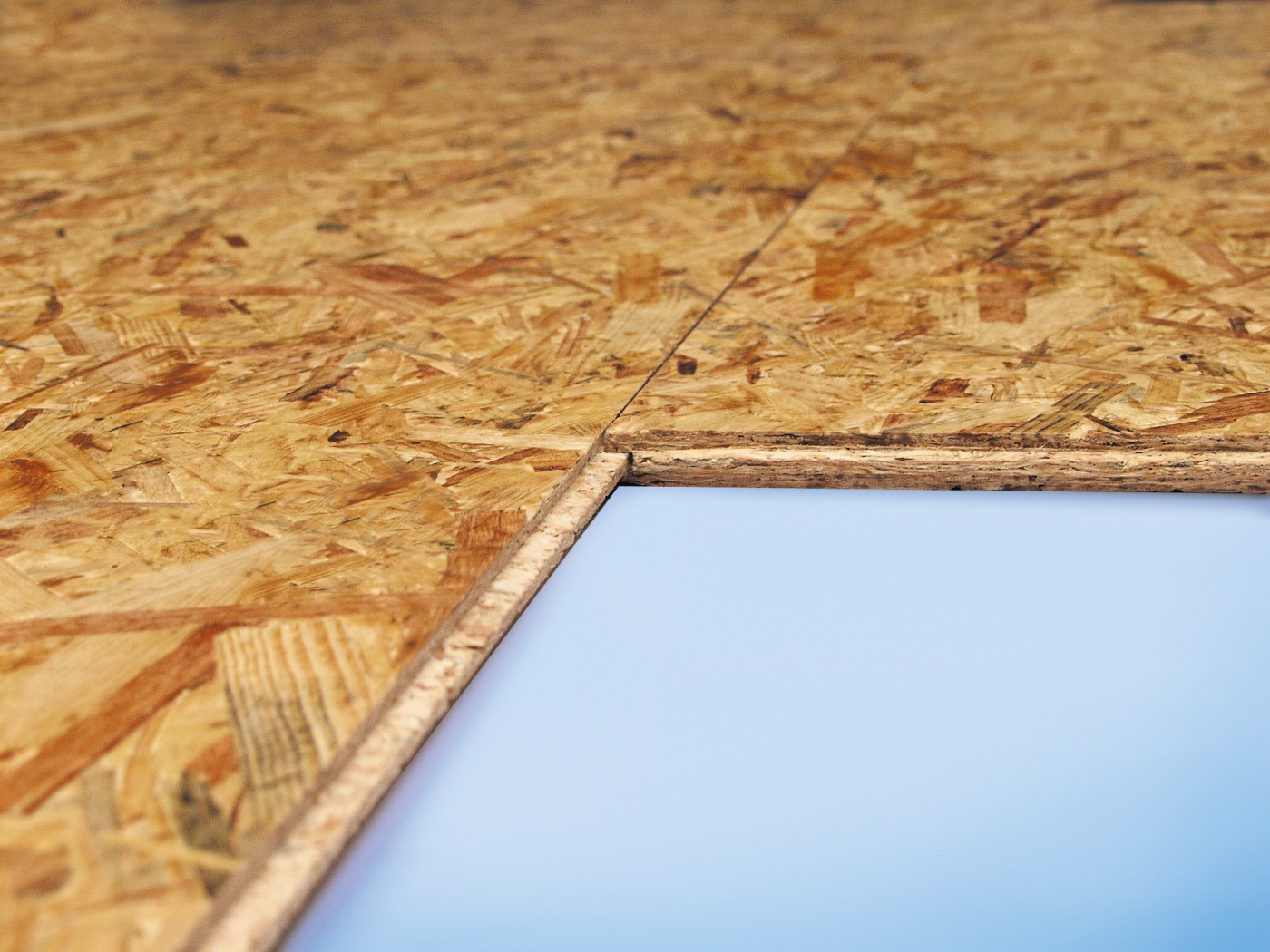

ОСП плиты широко представлены на современном строительном рынке. Это многослойный материал, для изготовления которого используется древесная щепа, перемешанная с водостойкими смолами. Три слоя склеиваются и прессуются под высоким давлением, образуя прочный, твердый материал. При этом направление щепы в о внешних слоях расположено вдоль длинной стороны плиты, а внутреннего – поперек. Это позволяет сделать материал более прочным и осуществлять надежную фиксацию при помощи крепежных элементов.

Из-за невысокой влагостойкости панели не рекомендованы для влажных помещений. Однако в продаже есть универсальные плиты ОСП или ОСБ, способные противостоять высокой влажности и могут использоваться как для внутренних, так и для наружных работ. Плиты с маркировкой ОСБ3 применяются для выравнивания оснований, им не страшна нагрузка от мебели и оборудования. При незначительных неровностях основания достаточно использовать плиты толщиной 10 мм, более толстые (15 мм) плиты применяют при значительных неровностях.

Материал характеризуется:

1. Небольшим весом.
2. Возможностью раскраивать фрагменты любой конфигурации.
3. Отличными теплоизоляционными свойствами.
4. Высокой прочностью.
5. Доступной стоимостью.
6. Долговечностью.
7. Простой обработкой и монтажом.
8. Биологической пассивностью.
9. Экологичностью (в составе плиты 90% натуральной древесины).
10. Возможностью дополнительной обработки – покраски, лакировки, шлифовки.

ОСБ плиты выпускаются с разной степенью влагостойкости, поэтому выделяют 4 разновидности. Для помещений с нормальной влажностью на полу используют плиты с маркировкой ОСБ2. Используют их при дальнейшей укладке ламината или паркета. При высокой влажности используют панели ОСБ3. Такие плиты используют при укладке ламината.

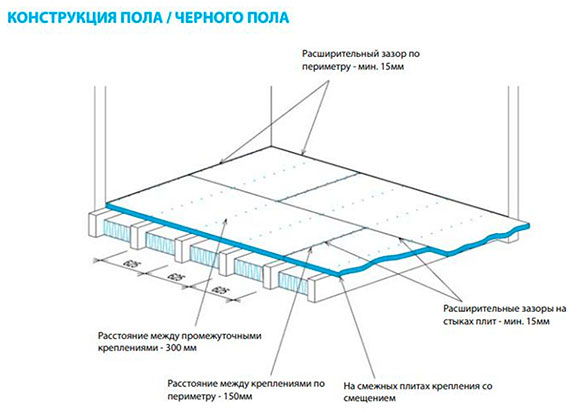

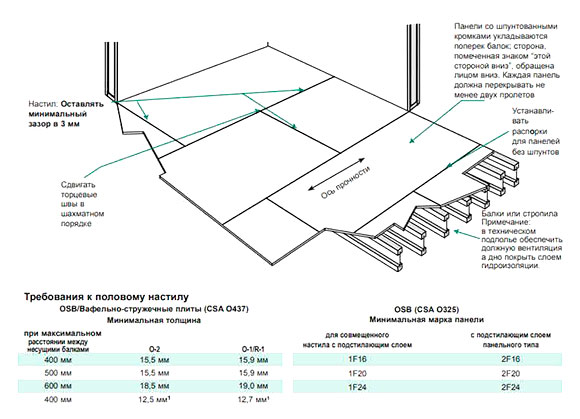

При укладке ОСБ на лаги используют плиты толщиной не менее 2,5 см. В последующем на такое основание может быть уложена плитка, паркетная доска, ламинат, линолеум или ковролин.

ОСП плиты выполняют следующие функции:

1. Формируют поверхность черного пола под финишную отделку.
2. Выравнивают основание.
3. Обеспечивают теплоизоляцию пола.
4. Играют роль звукоизоляционного материала.

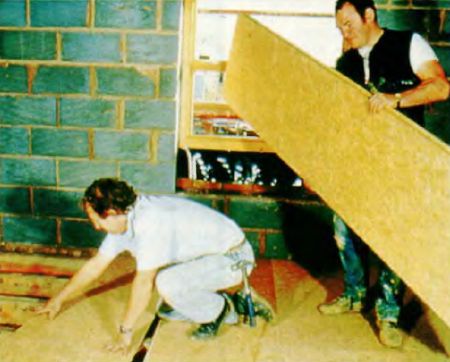

При формировании чернового пола плиты ОСБ настилают по внутренней или наружной стороне лаг – в зависимости от необходимости укладки утеплителя. Также с их помощью можно выровнять бетонное или деревянное основание.

Процесс укладки плит схож с выше описанным методом укладки ДСП.

Цены на OSB (ориентированно-стружечные плиты)

осп плита

Видео — Монтаж ОСБ плит

Стяжка служит для выравнивания поверхности и распределения нагрузок на нижние тепло- звукоизоляционные слои пола. Стяжка является основой для верхнего чистового покрытия пола. Стяжка также должна обеспечивать тепловой комфорт пола — величину теплоусвоение пола в соответствии с нормами.

Стяжку пола обычно делают из монолитного бетона. Но в последнее время в частном домостроении получает все большее применение сборная сухая стяжка из строительных плит или листов.

Сборная сухая стяжка представляет собой два слоя плит, уложенных друг на друга.

1 — чистовое покрытие пола (ламинат, паркет, плитка); 2 — клей для стыков чистового покрытия; 3 — подложка по ламинат, паркет; 4 — саморез; 5 6 — клей; 7 — кромочная лента; 8 — засыпка песком; 9 — пленка гидро- пароизоляции; 10 — бетонное основание; 11 — плинтус; 12 — пленка гидро- пароизоляции загнута на стену; 15 — стена.
1 — чистовое покрытие пола; 3 — подложка; 4 — саморез; 5 — листы или плиты в два слоя; 6 — клей для листов или плит стяжки; 7 — труба инженерных коммуникаций (отопление, вода, электрика, связь); 8 — утеплитель; 9 — кожух металлический; 10 — дюбель крепежный; 11 — засыпка песком; 12 — пленка паро- гидроизоляции; 13 — бетонное основание.

Плиты, листы сборной стяжки укладываются со смещением стыков как в слое, так и между слоями, Рис.1.

Плиты нижнего и верхнего слоев скрепляются между собой по всей поверхности клеем и саморезами, Рис.2.

Получается сплошное, по всей площади помещения, ровное и достаточно прочное покрытие.

Плюсы и минусы сухой сборной стяжки пола

Применение сухой сборной стяжки при устройстве полов имеет следующие преимущества:

• Сборные стяжки сокращают сроки работ, так как не требуют времени на твердение и высыхание.
• Не добавляют влажности в помещения и нижележащие слои пола, что ускоряет отделку и заселение.
• Имеют малый удельный вес. Слабо нагружают перекрытия. Пригодны для устройства полов на перекрытиях с деревянными балками.
• Обеспечивают, по сравнению с монолитными стяжками, лучший тепловой комфорт пола и теплоизоляционные свойства, а также более высокую степень звукоизоляции от ударного и воздушного шума.
• Создают твердое и прочное основание, пригодное для укладки любого напольного покрытия без дополнительных работ.

К недостаткам сборных стяжек, по сравнению с монолитом, следует отнести:

• БОльшую чувствительность к затоплениям. Не рекомендуется делать полы в помещениях, в которых существует риск попадания на пол больших количеств воды.
• Выдерживают меньшие нагрузки. Сборные стяжки применяются при умеренной и слабой интенсивности механических воздействий на пол, в помещениях сухих и с умеренной влажностью.
• Теплый водяной пол с сухой стяжкой будет иметь меньшую тепловую мощность в расчете на 1м 2 , чем с монолитной стяжкой из бетона.

Как правильно сделать сухую стяжку пола

Работы по устройству стяжки выполняют в помещении с температурой не ниже + 10 о С и влажностью воздуха не более 60%.

Работы по устройству сборной сухой стяжки пола выполняют в следующей последовательности:

1. На бетонное основание пола укладывают влагопароизоляцию – полиэтиленовую пленку толщиной не менее 0,15 мм. с нахлестом полос на стыках 200-300 мм.
2. Насыпают и выравнивают слой песка, трамбуют и снова выравнивают.
3. Укладывают первый слой листов с зазором в стыках не более 1 мм. и со смещением стыков в рядах не менее 250 мм.
4. Наносят клей сплошным слоем последовательно под каждый лист второго слоя.
5. Укладывают лист второго слоя на клей. Смещение стыков листов нижнего и верхнего слоев, а также в рядах слоя, должно быть не менее 250 мм.
6. Листы верхнего слоя крепят к листам нижнего саморезами, Рис.3.
7. Стыки между листами и места установки саморезов выравнивают шпаклевкой, наносят грунтовку — при необходимости.

При укладке листов сборной стяжки, для обеспечения смещения торцевых стыков листов в смежных рядах и исключения отходов, каждый новый ряд начинают с укладки отрезанной по месту части последнего элемента предыдущего ряда, Рис1.

Между плитами стяжки и стенами следует оставлять зазор 10-20 мм , заполняемый кромочной лентой.

Для устройства сборной сухой стяжки для пола можно использовать следующие плитные материалы:

• гипсо-волокнистые влагостойкие листы (ГВЛВ);
• цементно-стружечные плиты (ЦСП);
• гипсостружечные влагостойкие плиты (ГСПВ)
• древесно-стружечные плиты (ДСП);
• ориентированно-стружечные плиты (ОСП, OSB);
• фанеру.

Рассмотрим особенности применения листов из разных материалов для устройства стяжки.

Стяжка из гипсоволокнистых листов — ГВЛ

Для склеивания гипсоволокнистых листов сплошным слоем наносят клей ПВА или клеящую мастику.

В процессе монтажа скрепление листов производят саморезами длиной не менее 19 мм , Саморез для ГВЛ специальный — имеет двухзаходную резьбу и приспособление для самозенкования, что обеспечивает возможность заглубления в лист с одного прохода. Обычные саморезы очень часто под воздействием эксплуатационных нагрузок самопроизвольно выкручиваются.

Стяжка из древесно-стружечных и ориентировано-стружечных плит и фанеры

Между выравнивающим слоем из песка и древесным покрытием стяжки необходимо укладывать дополнительный слой влагопароизоляции из парафинированной бумаги или пергамина.

Сборные стяжки из водостойкой фанеры удобно применять под покрытия, при изготовлении которых используются мелкие гвозди — покрытия пола из массивной доски или мозаичный паркет из древесины различных пород (паркетный ковер). Стяжка из фанеры обеспечивает лучшие показатели теплоусвоения полов, более устойчива к механическим воздействиям.

При использовании в жилых помещениях плит ДСП, ОСП, фанеры, следует помнить, что эти материалы являются источником вредного газа — формальдегида.

Сборную сухую стяжку можно превратить в водяной теплый пол. Как это сделать

На строительном рынке предлагают готовые элементы конструкции сборной стяжки заводского изготовления — специальные плиты с фальцами, сухие засыпки разного состава.

Посмотрите видеоматериал, в котором показан монтаж сборной стяжки из готовых элементов заводского изготовления.

Пол по грунту на первом этаже с сухой сборной стяжкой

Пол по грунту — экономное решение для частного дома.

Бетонный пол по грунту лежит непосредственно на влажной и холодной земле. Конструкция пола должна служить барьером, защищающим помещения в доме от холода и влаги грунта.

Для жилых помещений первого этажа дома не дорогим вариантом будет устройство пола по грунту с сухой сборной стяжкой пола, Рис.4.

Пол со сборной стяжкой боится затоплений. Поэтому, его не следует делать в подвале, а также во влажных помещениях — ванной, котельной.

Пол по грунту со сборной стяжкой состоит из следующих элементов (позиции на рис.4):

1 — Половое покрытие — паркет, ламинат или линолеум.

2 — Клей для стыков паркета и ламината.

3 — Стандартная подложка под покрытие пола.

4 — Сборная стяжка из готовых элементов или гипсоволокнистых листов, фанеры, древесно-стружечных плит, ОСП.

5 — Клей для сборки стяжки.

6 — Кварцевый или керамзитовый песок.

7 — Труба коммуникаций (водоснабжения, отопления, электропроводок и т.п.).

8 — Утепление трубы пористо-волокнистыми матами.

9 — Защитный металлический кожух.

10 — Дюбель разжимной.

11 — Гидроизоляция — полиэтиленовая пленка.

12 — Бетонное основание из бетона класса В22,5.

13 — Грунт основания.

Конструкция примыкания пола к наружной стене показана на Рис. 5.

Позиции на рис.5 следующие:
1-2. Лаковое покрытие паркета, паркет, или ламинат или линолеум.
3-4. Клей и грунтовка для паркета, или стандартная подложка.
5. Сборная сухая стяжка из готовых элементов заводского изготовления с соединением листов «паз — гребень».
6. Водно-дисперсионный клей для сборки стяжки.
7. Влагоизоляция — полиэтиленовая пленка.
8. Кварцевый песок.
9. Бетонное основание — стяжка из бетона класса В22,5.
10. Прокладка разделительная из гидроизоляционного рулонного материала.
11. Теплоизоляция из пенопласта ПСБ 35 или экструдированного пенополистирола, толщиной по расчету.
12. Грунт основания.
13. Плинтус.
14. Саморез.
15. Стена наружная.

Схема расположения пола по грунту, гидроизоляции цоколя и стен, в здании с жилыми помещениями, показана на рис.6.

Здесь, на рис.6, позиции следующие:

1. Блоки из ячеистого бетона.
2. Гидроизоляция.
3. Фундамент совмещенный с цоколем.
4. Штукатурка по сетке.
5. Сетка.
6. Отмостка.
7. Клей, раствор.
8. Внутренняя отделка.
9. Пол по грунту.

Некоторые элементы конструкции пола рассмотрим подробнее

Почему предусмотрена сборная стяжка из листов, а не монолитная?

Для пола существуют теплотехнические нормы на теплоусвоение пола.

Теплоусвоение пола — свойство поверхности покрытия пола в большей или меньшей степени воспринимать тепло при периодических колебаниях теплового потока или температуры воздуха.

Показатель теплоусвоения для жилых помещений 12 Вт/м2*град.С. — не более. Зависит от тепловой инерции материалов в слое пола. Проще говоря, встав босиком одной ногой на деревянный, а другой на бетонный пол, вы почувствуете разницу в теплоусвоении полов.

Для того, чтобы обеспечить норматив теплоусвоения пола без дополнительных слоев утеплителя, в данной конструкции применяется стяжка из сравнительно «теплых» плит в сочетании с песчаной засыпкой.

Сборная стяжка имеет и другие достоинства. Сборная стяжка укладывается на слой из сухого кварцевого песка (промытый строительный песок). Этот слой также оказывает влияние на теплоусвоение пола. Толщина слоя песка в предлагаемой конструкции пола должна быть не менее 40 мм. и не более 100мм.

В этом слое песка можно разместить разводку труб с различными коммуникациями. Тогда высота слоя песка должна быть выше труб на 15 мм. (Рис.4). Вместо кварцевого песка можно применить перлитовый или керамзитовый песок фракции 1,5-5 мм., слоем толщиной до 100мм.

Достаточно толстый слой легкого песка позволит улучшить теплоусвоение и звукоизоляцию пола.

Под сборной стяжкой можно разместить слой утеплителя . Конструкция такого пола показана на рисунке:

Рис.7. Под сборной стяжкой размещен слой утеплителя. 1 и 2 - чистовой пол; 3 - подложка; 4 - саморез; 5 - листы сборной стяжки; 6 - клей; 7 - кромочная лента; 8 - плиты теплоизоляции; 9 - прослойка; 10 - сухая засыпка выравнивающая; 11 - влагоизоляция; 12 - перекрытие с неровной поверхностью; 13 - плинтус; 14 - клей; 15 - стена.

Наличие под сборной стяжкой плит утеплителя обеспечит лучшие показатели теплоусвоения пола и сделает пол энергосберегающим. Утечка тепла в ниже лежащие слои пола значительно сократится.

В качестве теплоизоляции применяют плиты из экструдированного пенополистирола (ЭППС) или жесткие плиты из минеральной ваты плотностью не менее 125 кг/м 3 .

Прослойка (поз.9) служит для равномерного распределения сосредоточенных точечных нагрузок в мягких слоях пола. В качестве прослойки используются влагостойкие гипсоволокнистые - ГВЛВ, или стекломагнезитовые - СМЛ, листы толщиной не менее 10 мм., укладываемые на слой засыпки с зазором в стыках не более 1мм. Стыки листов проклеиваются строительным скотчем. Стыки листов прослойки (поз.9) не должны совпадать со стыками плит теплоизоляции (поз.8).

Если для теплоизоляции использовать плиты ЭППС со шпунтованным соединением стыков, то прослойку можно не делать .

Сухая засыпка для пола

Засыпка (например, поз.10 на рис.7) выравнивает неровности перекрытия. Толщина засыпки песка не менее 30 мм. и не более 100мм . по всей поверхности пола. Засыпку слегка уплотняют, особенно вдоль стен.

Если общая толщина засыпки более 100 мм , то засыпку устраивают в два слоя. Нижний и верхний слои засыпки разделяют листами прослойки (поз.9. на рис.7). Толщина каждого слоя засыпки не более 100 мм .

Для устройства засыпки применяют обычный строительный промытый кварцевый песок. Лучше использовать перлитовый или керамзитовый песок (фракция 1,5-5мм .). Применение легкого песка позволяет улучшить звукоизоляцию и теплоусвоение пола.

Толщина слоя засыпки для обеспечения норматива теплоусвоения пола — не менее 40мм . Делать слой толще 100мм . не рекомендуется.

Особое внимание обращают на влажность засыпки — должна быть не более 1%. Не следует допускать увлажнения засыпки в процессе работ. Слой засыпки толщиной свыше 50 мм . необходимо слегка утрамбовать — обязательно вдоль стен.

В продаже на строительном рынке можно найти готовые сухие засыпки для пола на основе керамзитового песка и шпунтованные плиты для сухой стяжки . Если используют готовые плиты для сборной стяжки заводского изготовления, то плиты укладывают в один слой, рис. 5.

Гидроизоляция пола на грунте

Влагоизоляцию можно разместить как по слою бетона, на Рис.4., так и по слою песка, Рис.5. Слой влагоизоляции заводится на стену. В качестве влагоизоляции используется полиэтиленовая пленка толщиной не менее 0,15 мм. или другой рулонный гидроизоляционный материал.

Стыковые соединения влагоизоляционных материалов выполняются внахлест с шириной перекрытия 200-300 мм. Стыки между плитой бетонного основания пола по грунту и стенами, а также все зазоры в плитах по грунту в местах пропуска труб и других конструктивных элементов должны быть герметизированы с применением нетвердеющих герметиков.

Тщательная герметизация необходима не только для предотвращения увлажнения, но и для

Не стоит также забывать, что конструкции пола не должны иметь жесткой связи со стенами . Прокладка, поз.10 на рис.5, как раз и служит этой цели.

Толщина бетонной плиты основания 6 — 8 см. Стяжку обязательно армируют в местах, где на бетон будут устанавливать перегородки из кладочных материалов. Как это сделать — читайте в вышеуказанной статье.

Зазор в 10 мм. между стеной и стяжкой, на рис. 5, компенсирует изменение линейных размеров стяжки, паркета или ламината при колебаниях влажности.

Теплоизоляция пола на грунте

Теплоизоляция, поз.11 на рис.5., ликвидирует мостик холода с улицы через цоколь, грунт засыпки пола, бетонную плиту основания, стяжку — смотри рис.6.

Согласно своду строительных правил СП 29.13330.2011, под бетонным основанием вдоль наружных стен, а также стен, отделяющих отапливаемые помещения от не отапливаемых, следует укладывать по грунту слой шириной 0,8 м. из влагостойкого утеплителя толщиной, определяемой из условия обеспечения термического сопротивления этого слоя утеплителя не менее термического сопротивления наружной стены.

Аналогично выполняется расчет теплоизоляции для пола по грунту. Надо только слои стены заменить на слои пола — цоколь, грунт, утеплитель, бетонная плита, стяжка.

Теплоизоляцию для устранения мостика холода можно разместить не только горизонтально — под полом по периметру наружных стен, как показано на рис.5. Взамен горизонтального пояса утепления можно сделать вертикальный, разместив слой теплоизоляции на внутренней или наружной стене фундамента — цоколя.

Вертикальное утепление фундамента и цоколя дома с полами по грунту. Вертикальная гидроизоляция фундамента, горизонтальные гидроизоляции цоколя и пола должны быть герметично состыкованы — показаны голубым цветом.

Утеплять цоколь лучше снаружи. При горизонтальном или внутреннем утеплении цоколя остаются мостики холода через цоколь на внутренние стены дома.

Вертикальную теплоизоляцию цоколя заглубляют в грунт так, чтобы общая высота слоя утеплителя от уровня пола составляла не менее 1 метра.

Устраивать сплошной слой теплоизоляции по всей площади пола в данной конструкции не требуется. Грунт в основании пола обеспечивает необходимую для нормативных условий энергосбережения теплоизоляцию пола.

Выполнять работы по засыпке и уплотнению грунта в основании пола, а также заливать бетонное основание удобнее сразу после устройства фундамента, до возведения стен.

Пол по грунту многослойная конструкция, причем каждый следующий слой скрывает качество изготовления нижнего слоя . Обязательно осматривайте, контролируйте и принимайте от подрядчика соответствие проекту и качество работ по каждому слою. Правильнее поручить приемку вашему доверенному специалисту — инженеру технического надзора.

Еще статьи на эту тему:

Строительство любого дома рано или поздно подходит к этапу настила черновых полов. Некоторые предпочитают заливать бетонные полы для последующей укладки кафельной плитки, но что делать тем, кто планирует укладывать другое покрытие? Для паркетной доски, ламината или линолеума бетонное основание заливать не обязательно, да и не в каждом типе домов целесообразна заливка бетонного основания. В каркасных домах, домах из бруса или бревна, как правило, половые лаги изготавливаются из древесины, и заливка бетонного основания обойдётся не дёшево, а иногда и просто невозможна.

Какой листовой материал для организации черновых полов выбрать тем, кто не планирует укладку кафельного покрытия? Чаще всего используют обычную или влагостойкую фанеру или плиты ОСП OSB . Эти материалы достаточно надёжный, но всё же имеет ряд недостатков:
. Фанера , подходящей для настила черновых полов толщины, имеет достаточно большие габариты и её трудно укладывать одним куском.
. Даже влагостойкая фанера восприимчива к влажности окружающей среды, и в результате деформируется и изгибается, что усложняет укладку.
. Между листами фанеры при укладке требуется оставлять зазор, в который забивается много строительного мусора.
. Края листов фанеры не должны свободно висеть, а обязательно закрепляются на лагах. В результате может потребоваться большое количество подпилов.
. Стоимость материала хорошего качества довольно высокая.

Иногда для настила чернового пола используют толстые листы OSB или ОСП . Они имеют такие же недостатки, как и листы фанеры , но стоят несколько дешевле. Недостатки, которые свойственны только листам OSB :
. Неоднородная поверхность.
. Неоднородная структура (некоторые участки листа отличаются по плотности).
Самым подходящим листовым материалом для укладки чернового пола на данный момент является шпунтованная ОСП плита . Этот материал лишён недостатков листов фанеры. Геометрические размеры значительно не отличаются, к влажности материал не восприимчив, зазор оставлять не нужно, а края вставляются паз в паз и надёжно фиксируются, образую прочное и абсолютно ровное основание. Шпунтованная ОСП плита укладывается значительно быстрее, чем фанера, а результат намного лучше.

Какой материал выбрать тому, кто хочет уложить кафельную плитку на пол с деревянными лагами? Для этих целей великолепно подойдёт цементностружечная плита (ЦСП). Этот материал обладает большим весом и жёсткостью, поэтому является идеальным основанием для кафельного пола. При этом такой черновой пол уложить значительно легче, чем залить бетонную стяжку.

Благодаря таким современным материалам, как шпунтованная влагостойкая ОСП плита и цементностружечная плита, есть возможность выбрать любое половое покрытие для любого типа домов. Создать уют в доме теперь стало намного проще.

Устройство и утепление пола

Выравнивание пола является достаточно злободневным вопросом для большинства собравшихся основательно отремонтировать квартиру или загородный дом. Стратегия решения одна: ровный пол может быть только на ровном основании (черновом полу). А вот тактических решений как сделать основание пола ровным много.

Поверх которых укладывают прочный листовой материал. Пустоты между лагами заполняют звукоизолирующим материалом. Если необходимо, для утепления пола укладывают слой теплоизоляции. Между плитами и изолирующим материалом предусматривают вентилируемое пространство.

Поверх которого настилают плиты из прочного листового материала. Лаги в этом случае отсутствуют, и выравнивание идет керамзитом мелкой фракции, что заметно упрощает работу. Но отсутствие под плитами вентилируемого пространства не позволяет использовать такую технологию для влажных помещений.

Технологии и материалы для устройства чернового пола

Сразу внесем ясность: «мокрыми» называют технологии, в которых используют материалы на основе водосодержащих компонентов. Например, различные выравнивающие смеси. Они продаются в сыпучем виде и служат основой для получения раствора.

Выравнивание пола «сухим» методом, то есть без выравнивающего раствора, известно с незапамятных времен: черновой пол - по лагам, с утеплением и звукоизоляцией. Относительно недавно, появился еще один «сухой» метод устройства «чернового» пола, но уже без лаг: «черновой» пол настилается по предварительно выровненной керамзитовой засыпке (из мелкой и однородной фракции).

Отдавать предпочтение одному из “сухих” не хотелось бы: в каждом случае выравнивание основания под финишное покрытие пола может происходить одновременно с эффективным утеплением, звукоизоляцией и устройством отопления в полу, если это необходимо.

Нельзя не отметить, что новые конструкции черновых полов стали намного тоньше (35-40 мм): в них используются и непривычно тонкие рамные лаги. В результате, классический черновой пол стал вполне пригодным уже для помещений с высотой потолка от 2,7 м.

Как правило, современный черновой пол настилают из листового материала, в два слоя на клей, стягивая их саморезами. Материал укладывают так, чтобы получить между слоями разбежку по стыкам. Для этих целей можно применять гипсоволокнистую плиту, ЦСП, водостойкую фанеру, ДСП, МДФ и . Использование для этого досок, как вариант, не обеспечивающий ровного и стабильного основания, мы не рассматриваем, хотя половые доски никто не отменял.

Особого внимания заслуживают готовые элементы (двухслойные и трехслойные панели с фальцами) для устройства выравнивающего чернового пола. Предлагаются даже универсальные панели, укладываемые как на лаги, так и на выравнивающую засыпку. Кроме того, появилась новинка - элементы со встроенным звуко- и теплоизолирующим слоем. Конечно, такие элементы достаточно дороги, но зато заметно снижают трудозатраты и при работе не требуют большого профессионализма. Несмотря на разнообразие материалов для устройства «чернового» пола, они не столь уж универсальны, как может показаться. При выборе материала нужно исходить из целого ряда факторов.

Принципиальная схема устройства чернового пола: гидроизолирующая пленка, выравнивающая керамзитовая засыпка с уплотнением, теплоизоляция и «черновой» пол из листового материала.

Гипсоволокнистые плиты (ГВЛ, ГВЛВ)

Этот материал, как ни один другой, позволяет создавать ровное основание для чистового пола. Его настилают в два слоя на клей или уже готовыми элементами. Гипсоволокнистую плиту можно рекомендовать для метода выравнивания по керамзитовой засыпке или по звуко- и теплоизолирующим плитам. Пригоден он и для выравнивания существующего старого «чернового» пола: настилается сверху. Однако, недостаточная прочность к локальным нагрузкам (например, от ножек мебели) не позволяет использовать его в сочетании с лагами: можно проломить.

Если принимать во внимание возможные протечки (с верхнего этажа или аварии водопровода), то следует выбирать лишь влагостойкие марки этого материала и обязательно покрывать его гидрофобизируюшим составом. Но и в этом случае мы бы не рекомендовали его для помещений с повышенной влажностью. Такое основание подходит для любого напольного покрытия: паркет, ламинат, линолеум, ковролин, пробка и керамическая плитка.

Влагостойкое ДСП

Этот материал способен выдержать очень большие механические нагрузки и может укладываться как на рамные лаги, так и на выравнивающую засыпку. Имеет небольшой разброс по толщине и позволяет создать достаточно ровное основание. Обращаем ваше внимание на то, что это должно быть ДСП высокой плотности (используется в мебельных столешницах или подоконниках). ДСП обладает хорошими звуко- и теплоизолирующими характеристиками.

В Европе из ДСП делают готовые пазогребневые панели (в том числе и с дополнительными изолирующими слоями). Если использовать эти плиты, то их, как и гипсокартон, укладывают в два слоя на клей и покрывают гидрофобизируюшим составом. Если вы предъявляете особые требования к звукоизоляции пола, то сверху можно настелить (на клей) слой технической пробки. Рекомендуется применять ДСП лишь в сухих помещениях под настилку паркета, линолеума или ковролина.

Цементно-стружечная плита (ЦСП)

Этот материал, благодаря своим уникальным техническим характеристикам, находит все более широкое применение в современных строительных технологиях: не горюч, высокая механическая прочность, водостойкость и экологичность (цемент, известь и древесная стружка), при достаточно низкой цене. Выпускается разной толщины (от 10 до 32 мм). Применяется для изготовления «чернового» пола как в обычных, так и в помещениях с повышенной влажностью. ЦСП не страшны даже серьезные протечки.

Укладывать ЦСП можно как по рамным лагам, так и по выравнивающей засыпке. Настилается аналогично гипсоволокнистой плите: в два слоя, с разбежкой по швам и на клей (для керамической плитки). Верхний слой также покрывают гидрофобизирующим или гидроизолирующим (в помещениях с повышенной влажностью) составом. Пожалуй, единственным недостатком этого листового материала являются его отклонения по толщине (1-2 мм) на стыках панелей, что не всегда позволяет добиться идеально ровной поверхности, которая крайне необходима для таких напольных покрытий, как линолеум или пробка (неровности в стыках проступают). Однако, опытные мастера этот недостаток устраняют шлифовкой и выравнивающей шпаклевкой. На ЦСП хорошо укладывать паркет (в т. ч. штучный), ламинат, и керамическую плитку. ЦСП позволяет просто решить вопрос «отопления» в полу.

Влагостойкая фанера

Многослойная фанера имеет высокую механическую прочность и неплохую геометрию по толщине. Ее можно укладывать на рамные выравнивающие лаги. Многие отделочники настилают ее прямо на бетонные перекрытия под паркет или ламинат: пол становится теплее, но проблемы звукоизоляции фанера не решает. Материал этот достаточно дорогой, и многие, пытаясь сэкономить, берут невлагостойкую марку. Такая фанера (и без протечек) уже через несколько лет может начать расслаиваться. Во влажных помещениях этот материал не применяется. Подходит для паркета, ковролина и линолеума.

Древесноволокнистые плиты (ДВП)

Эти плиты (ДВП) отличаются высокой однородностью, точными размерами и механической прочностью. Позволяют создавать очень ровные основания, обладающие неплохой тепло- и звукоизоляцией. Но материал этот достаточно дорог. Несмотря на то, что ДВП устойчива к воздействию воды, применять ее во влажных помещениях не стоит. Подходит для настилки паркета, ковролина и линолеума.

Готовые панели и плиты для устройства чернового пола

Панели из гипсоволокнистого картона и пенополистирола с фальцем не только создают ровное основание, но и делают его утепленным. На лагах не применяются.	Имеют пазогребневое соединение, дающее ровный стык. Можно монтировать на лаги. Выдерживают локальные нагрузки.
С пазогребневым соединением остаются стабильными даже при значительной нагрузке. Их можно укладывать прямо на лаги.	С простым фальцем. Могут иметь различные изолирующие слои (минвата, пенополистирол).
ЦСП следует применять для чернового пола во влажных и пожароопасных помещениях. Ее можно настилать как на лаги, так и выравнивающую засыпку.

Основные этапы работ обустройства чернового пола насыпным керамзитом

Выравнивание, утепление и звукоизоляцию чернового пола можно выполнить керамзитовой засыпкой из мелкой и однородной фракции по его основанию.	Прежде чем настилать готовые панели, керамзитовую засыпку тщательно уплотняют.
Листы укладывают в два слоя и с разбежкой по их стыкам на выровненную керамзитовую засыпку.	Второй слой материала укладывают на соответствующий клей и стягивают саморезами.
Листы или плиты чернового пола плотно подбивают друг к другу. Необходимо полностью закрыть стыки. Оставшиеся щели заделывают шпаклевкой.	Листовой материал или готовые элементы для чернового пола подрезают в размер лишь у стены, оставляя между ними зазор для деформационного шва.
Целесообразно любой черновой пол обработать специальным гидрофобизирующим составом.

Лаги, подобно обрешетке под гипсокартон, выравнивают специальными дистанционными звукоизолирующими шайбами на саморезах. Если шайбы будут изготовлены из плотного звукоизолирующего материала (например, ), вы надежно защитите свою квартиру от шумов, передающихся по конструкциям.

Готовыми элементами можно устранить мелкие неровности старого чернового пола. Их склеивают по фальцам и стягивают саморезами.

Рамные лаги можно использовать в сочетании с готовыми элементами чернового пола. Неровности устраняют лагами. Пробка в верхнем слое создает хорошую звукоизоляцию.

В завершении, несколько видео по монтажу чернового пола, «сухим» методом, с использованием плит и листовых материалов.
Устройство чернового пола на лагах из листов ДСП.

Устройство чернового пола с использованием керамзита для выравнивания основания пола. В качестве основания пола применяются гипсо-стружечные плиты (ГСП).
