Тип соединения замковое uniclic. Замковая система

Без всяких споров, ламинат сегодня можно считать одним из самых популярных напольных покрытий. И не зря, ведь для него характерны очень большие преимущества, по сравнению с другими аналогами. Смонтировать пол из ламинта может даже неопытный человек, а это экономия больших средств, так как при желании выполнить работу самому, нанимать специалистов не приходится. На торцах панелей размещены специальные торцы, которые при взаимодействии с пазами на соседней панели образуют замковую систему. Благодаря такой технологии собрать пол можно быстро и без особого труда. Здесь мы расскажем о видах замков, достоинствах и недостатках каждого из них.

В последние годы отрасль производства ламината развивается стремительными шагами, в связи с чем, существует много марок этого изделия. Нередко каждый производитель старается создать свою технологию замковых соединений, после чего твердить что именно она самая безупречная и надежная. Но как бы там не было, разные нововведения от конструкторов производителей не мешает условному разделению всех замков на две группы: «Локк» и «Клик». Между собой они отличаются способом, по которому происходит стыковка панелей.

Замок "LOCK"

Если смотреть на хронологию, то «Локк» замки появились первыми и к этому времени известны как эконом-вариант. Для их изготовления пользуются методом фрезеровки. По своей сути это шип с гребенкой фиксации на одной панели и соответствующий паз для вставки на другой панели. Монтаж ламинированной панели происходит путем забивания шипа в паз до того момента, пока зазор между соседними панелями не будет устранен. Удары наносятся деревянным молотком или обычным металлическим, только через подставленный брусок.

Во время укладки ламината от мастера требуется внимание и постоянное контролирование стыков. Несмотря на свою простоту и надежность, соединение «Локк» имеет свои недостатки. При эксплуатации в системе замка постоянно возникает трение, которое приводит к преждевременному снашиванию покрытия и появлению щелей. Чтобы сделать замки более защищенными, независимо от их принадлежности к одной из двух групп, их рекомендуется обработать герметичным составом. Покупая ламинат с такой системой соединения, учтите, что он не рассчитан на демонтаж и повторный монтаж.

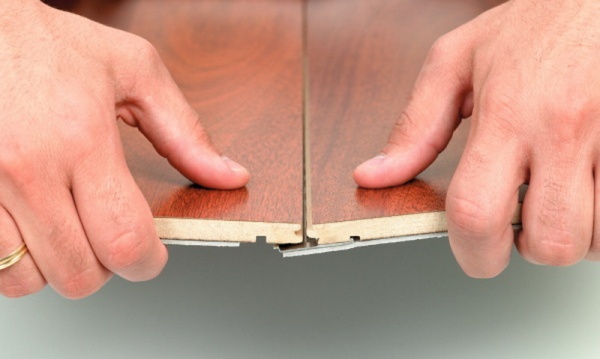

Замок "CLICK"

Замковая система «Клик» считается более современной разработкой. Ее изобретатели учли все недостатки «Локк» системы и выправили их в своем детище. Процедура изготовления также заключается в использовании метода фрезеровки, толь здесь шип панели делают в виде плоского крючка. Соответственно, со стороны другой панели размещается паз, необходимой формы, для плотного скрепления с крючком.

Укладка панелей с замками "CLICK"

Сборный процесс покрытий с системой «Клик» не располагает ничем сложным. Особых усилий прикладывать тут не приходится. Панель держат под углом 40-45 градусов и аккуратно вставляют в паз, потом полностью опускают на пол. Факт самого скрепления подтвердит характерный щелчок. Именно через наличие этого свойства, возникло название данной системы. Она надежно фиксирует панели и не снашивается даже при большой нагрузке и длительной эксплуатации. Тут можно не переживать что панели разойдутся и образуют щели. Большим достоинством считается то, что данное покрытие при необходимости можно легко разобрать, а потом повторно собрать в каком-то другом месте. Производители ламината с системой «Клик» уверяют, что разбирать ламинат без нанесения ему вреда можно 3-4 раза.

Замки такого ламината также рекомендуется обрабатывать герметиком, особенно если в помещении где монтируется покрытие наблюдаются скачки влажности. Даже при использовании этого состава не исключается возможность безопасного демонтажа пола, так как он легко счищается с паза.

Укладка ламината своими руками

В области строительства практически каждый день появляются новые разработки. Производство ламината тоже не исключение. К примеру, сейчас на рынке можно встретить ламинат с замками, пропитанными восковым составом. Разработчиком такой продукции является фирма WITEX, а саму марку ламината назвали Lock Tec. Благодаря воску, замки надежно защищены от влаги и не нуждаются в обработке герметиком. При этом стыки панелей при правильной укладке совсем не видны, создается впечатление полностью цельного покрытия.

Есть также варианты с вставными замками из алюминия. Согласно техническим характеристикам изделия, покрытие из него легко справится с нагрузкой 200 кг/кв.м. Алюминиевая ламель крепится на тыльной стороне панели и при укладке сцепляется с пазом соседней доски. Конструкция очень проста, поэтому укладка пола не займет много времени и усилий. Некоторые производители дают даже пожизненную гарантию на пол с такой системой смыкания. Количество повторов разбора и сбора конструкции может достигать 6 раз.

Другие новаторские разработки, такие как замки «Megaloc» позволяют сократить процесс монтажа напольного покрытия в 3-4 раза. Такой эффект достигается благодаря уникальной конструкции изделия. На торцевой стороне пластины есть дополнительный замок из пластика. Как обычно сборка происходит по боковой стороне, а для торцевой стыковки просто протягивают панель до упора, пока не раздастся характерный щелчок.

Если необходимо дать ответ на вопрос, какой замок лучше, без капли риска можно сказать – замки «Клик». По сути, разные инновации современных производителей, являются лишь модификацией этой основной крепежной системы.

На рубеже 70-80-х годов прошлого века ламинат стремительно ворвался в «премьер-лигу» напольных и отделочных покрытий. История его возникновения, известная как «Идея-77», связана с покупкой одной шведской фирмой завода по производству составных покрытий. Шведы экспериментировали со всем, что попадалось под руку: ламинировали настенные панели, столешницы, подоконники. Кому-то во время очередного «мозгового штурма» на тему, чтобы еще заламинировать, и пришла в голову идея взяться за полы. Через пару лет магазины IKEA познакомили шведов с новинкой - ламинатом, которую ждал головокружительный успех сначала на шведском, а потом и на мировом рынке.

Название компании-разработчика ламината помнят только специалисты, сам ламинат неузнаваемо изменился, только вот популярность его остается огромной. Доступная цена, практичность, функциональность, неплохие шумо- и звукоизоляционные характеристики, простой уход, огромное разнообразие рисунков, наносимых на декоративный слой этого напольного покрытия производителями в борьбе за покупателя - вот слагаемые успеха ламината.

Сегодня ламинат представляет собой многослойную панель, каждый слой которой «отвечает» за решение разных задач:

Нижний защищает от деформации.

Несущий определяет шумо- и звукоизоляционные качества, влагостойкость и скрепляет с помощью замка панели во время укладки между собой.

Декоративный изготавливается из пленки ПВХ или специальной крафт-бумага. На этот слой наносится рисунок.

Верхний слой из меламиновой или акрилатной смолы защищает напольное покрытие от повреждений. Смола может наноситься несколько раз, что непосредственно влияет на срок службы покрытия.

Эволюция ламината за эти годы коснулась и способов соединения панелей при укладке в монолитную напольную конструкцию. Клеевой способ практически «сходит со сцены», сегодня на рынке господствует способ замковый. При замковом способе соединения шип на ребре панели ламината входит в паз на другой панели. Достоинства этого способа в сравнении с клеевым очевидны: возросла скорость укладки, отпала необходимость готовить клеевой состав, в помещении отсутствуют запахи от клея. Главное достоинство - замковый способ дает возможность напольное покрытие разобрать и уложить еще 3-4 раза (замки Click). Существует несколько видов замков для ламината.

Замок Lock

Замок для ламината, сделанный по принципу «шип-паз», называется Lock. Фрезой в одной из боковых сторон несущего слоя вырезается шип, с другой стороны - паз с гребенкой. К уложенной на пол панели, ставят кусок бруса или плашку, и деревянной киянкой осторожным ударом загоняют шип в паз до его полной посадки и исчезновения зазора между двумя соседними панелями. Гребенка в пазе будет препятствовать выходу шипа. Поэтом такой тип замка еще называют забивным. Замок Lock появился раньше других замковых соединений для ламината и сегодня считается менее совершенным в техническом плане решением.

Относительно слабое место - гребенка в пазе, которая за время эксплуатации под воздействием периодически возникающих нагрузок начинает стираться. Износ замка приведет к появлению щели в этом месте. Ремонту такой дефект не подлежит. Справедливости ради надо сказать, что ускоренный износ гребенки случается при несоблюдении требований к основанию, на которое укладывается ламинат. И здесь возникает парадоксальная ситуация между этой проблемой и еще одним «недостатком» Lock-замка.

Этот «недостаток» заключается в определенной сложности укладки покрытия с замком такого типа. Рекомендуется поручать работу по укладке профессионалам, потому что действовать киянкой следует очень аккуратно, регулируя силу удара. И при этом постоянно контролировать места соединения панелей. Однако профессионал до начала укладки сообщит владельцу помещения, что основание под ламинат выполнено некачественно и в ходе эксплуатации возникнут проблемы. А при правильно устроенном основании срок службы замкового соединения будет приближаться к сроку службы панелей.

Замок Click

Дальнейшее совершенствование замков для ламината ознаменовалось появлением замковой системы Click. Этот замок отличается от своего предшественника Lock-замка формой шпунта. Шпунт в этом случае тоже изготавливается фрезерованием и имеет форму приплюснутого крючка. Панели прикладывают друг к другу под углом (обычно угол составляет 45°, однако у разных производителей он может отличаться). Панель со шпунтом опускается, шпунт входит в зацепление с пазом и раздается характерный звук. Этот звук и дал название замку - Click.

Усилий больших прикладывать при соединении панелей не требуется, подбивать панели киянкой не требуется. Они надежно фиксируются, в процессе укладки замки остаются целыми даже при ошибке человека, занимающегося работой с покрытием. Надежное соединение находящихся рядом панелей и, возникающее при этом постоянное напряжение, предохраняют замок от истирания в течение всего срока эксплуатации. Соответственно, щели между панелями со временем не появляются. Несомненное достоинство замковой системы Click - возможность разборки напольного покрытия и повторной сборки. И так до 3-4 раз.

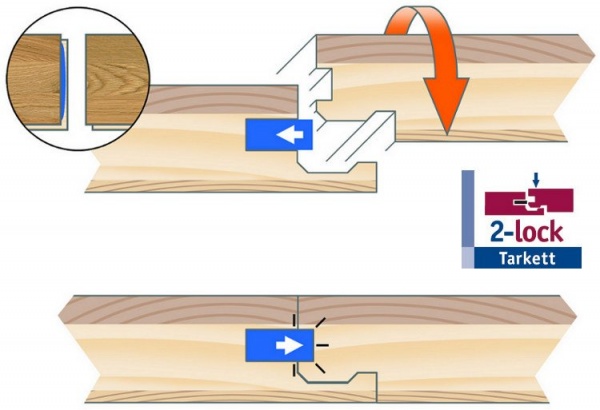

Замки T-LOCK и 5g

Производители продолжают совершенствовать замки для ламината и разрабатывают все новые модификации. Так, компания Tarkett запатентовала систему, в которой замок вырезается фрезой в несущем слое панели по технологии Click. Принципиальное отличие заключается в наличии замка на длинной и торцевой сторонах. Укладка повторяет действия по соединению панелей Click-замком - новая панель подводится к уже уложенным пол углом 45°, опускается и защелкивается.

Следующее усовершенствование замка для ламината - система 5g. К различным вариантам такого замка пришли все ведущие производители - цель состояла в дальнейшем упрощении процесса укладки без потери в прочности и качестве соединения. В торцевой части панели стали устанавливать подвижный язычок, который обеспечивал одновременное соединение панели по длинной и короткой стороне. По длинной стороне панель подводится под углом, а с торцевой просто накладывается сверху и опускается до щелчка язычка.

Замок Megalock

Разновидность замка для ламината 5g - система немецкой фирмы Classen. Первый ряд панелей укладывается по длине, следующий ряд прикладывается под углом для того, чтобы вставить шпунт в паз уложенной панели, после чего панель опускается и защелкивается замок в торцевой части. Разборка уложенного ламината, в случае необходимости, произвести легко.

Алюминиевые замки

Шведы придумали ламинат, их соседи норвежцы разработали алюминиевую систему замков для него. Традиционное соединение «шип-паз» Lock-замка дополнено замком на алюминиевом профиле. Шпунт этого замка входит во второй паз на соседней доске. Алюминиевый профиль может располагаться снизу доски или располагаться в несущем слое. Двойное соединение позволяет избежать деформации и появления стыков при укладке и во время эксплуатации. Алюминиевый замок выдерживает усилие на разрыв в одну тонну и больше. Кроме того, такие замки для ламината обеспечивают дополнительную защиту напольного покрытия от попадания влаги.

Обработка замков герметиком при укладке

Ведущие производители выпускают ламинат с дополнительной защитой швов от влаги восковыми составами. Это касается ламината 32 и 33 класса. Производить защиту швов при укладке герметиком следует в тех случаях, когда отсутствует покрытие их воском.

В современном мире напольное покрытие ламинат является популярным. Особая система укладки ламинированных панелей, защелкивающая их между собой на замок, позволяет обновить пол легко и быстро.

Срок службы напольного покрытия напрямую зависит от качества замков и соблюдения технологии укладывания панелей.

Особенности

Технология замкового крепления ламината была разработана не так давно, но уже успела заслужить любовь и признание имеющих отношение к ремонту людей. На то есть несколько причин:

Замки ламината облегчают процесс укладки напольного покрытия. Для укладки не нужны дополнительные крепежи или клей. Защелкивающееся устройство уже вмонтировано в панель.
В случае повреждения панели можно без труда заменить сломанную деталь. Это увеличивает срок эксплуатации ламината.

Замковая система скрепления панелей ламината позволяет постелить максимально аккуратное напольное покрытие без выпирающих или вдавленных участков.
Боковые стороны имеют особую форму, которые при защелкивании соединяют панели без просветов и не пропускают влагу. Это снижает вероятность появления плесени под напольным покрытием.

Варианты и описание

Для начала рассмотрим базовые виды замков:

Локк-замки появились намного раньше другого вида и считаются более бюджетными. Работает этот механизм по принципу «шип-паз», то есть с одной стороны доска ламината оснащена шипом с гребенкой для фиксации, а с другой стороны представляет собой паз. Монтаж ламелей с системой Lock осуществляется забиванием шипа в пазовую полость с помощью киянки из дерева или молотка с резиновым бойком до полного соединения. К сожалению, в процессе эксплуатации от нагрузки на панели происходит износ гребенок, поэтому в напольном покрытии могут образоваться зазоры.

Клик-замки, которые также используют для соединения ламелей, считаются более современными и произведены с учетом прошлых ошибок. Название замков Click пошло от характерного щелчка, который обычно слышен при замыкании панелей. Технология производства панелей с клик-замком схожа с предыдущим видом. Однако сторона с шипом выполняется в форме крючка, а пазовая впадина устроена таким образом, чтобы этот крючок зацепить. Сборка напольного покрытия с такой системой крепления не требует особых усилий и производится довольно быстро. Для этого панель стороной с крючком заводят в другую с пазом под углом в 45°. После чего панель следует опустить. Тогда раздастся щелчок, обозначающий вхождение шипа в паз.

В отличие от системы локк клик-замки не боятся больших нагрузок, а также легко поддаются разборке.

Кроме базовых замков многие фирмы, используя собственные технологии, выпускают ламинат с запатентованными замками. Среди существующих фирменных разработок можно выделить:

Just Click от австрийской компании Egger можно назвать классическим примером замков с системой клик. Панели замыкаются под углом от 30° до 45° по всему периметру, за счет высокого шипа получаются плотные стыки, что делает ламинат устойчивым к серьезным нагрузкам. Некоторые модели ламелей от Egger с системой джастклик выпускаются вместе со специальной подложкой Silenzio, которая помогает делать звук шагов мягче.

Uniclic является достижением компании Quick Step из Бельгии. Особенностью является то, что его можно защелкнуть как под наклоном, так и при приставлении и даже подбивании планок. Такое многообразие подойдет неопытным пользователям. Ламинат с системой юниклик отлично подойдет для отделки пола в помещениях с нестандартной формой, различными препятствиями и труднодоступными местами – многоуровневый пол или низко расположенная батарея.

ProLoc и SmartLock являются разработками бельгийской фирмы Prego. Первая разновидность представлена системой крепежа из трех составляющих, что повышает устойчивость ламината к большим нагрузкам и позволяет многократно разбирать и собирать напольное покрытие. Второй вид относится к более простым системам крепления, которые легко монтируются под любым углом и с легкостью переносят нагрузки.

Еще одна компания Berry Alloc производит свою продукцию в Бельгии и Норвегии, причем норвежский ламинат выпускают с алюминиевыми замками. Запатентованные наименования замочных соединений этой фирмы бывают двух видов – 4G и 5G-S Aluminium Locking System. Эти замки удачно соединили в себе все лучшие качества двух основных видов замков, а металлическая система шипа и паза повышает крепость крепления и делает процесс укладки более быстрым.

Алюминиевые замки позволяют использовать ламинат в местах с повышенной нагрузкой и высокой интенсивностью пешего движения. По заявлению производителя, панели можно разбирать 3 раза и повторно собирать без потери качества напольного покрытия.

Также встречаются замки 5G с пластиковой вставкой, которая напоминает язычок. Отличительной особенностью этой разновидности замков является сборка панелей в горизонтальном положении, что позволяет произвести укладку покрытия даже новичку.

Система защелкивания ламинированных панелей T-Lock является разработкой компании Tarkett. Эта разновидность замков позволяет защелкивать шип в паз другой панели под углом в 45° не только по длине ламината, но и с его торцевой стороны. Такая система отличается надежностью и крепостью соединения. Ламинат с двойным сцеплением способен выдержать немалые нагрузки и прослужить долго. В процессе эксплуатации T-Lock не стирается, не ломается и не расходится.

Еще один популярный замок для ламелей ClickXpress оснащен закругленной нижней частью со стороны шипа и паза, пластиковые детали в модели отсутствуют. Возможность сборки и разбора такого покрытия доходит до 4 раз.

Какой лучше?

Человеку, не занимающемуся профессионально ремонтными работами, довольно сложно выбрать подходящий ламинат среди разнообразия замочных соединений.

По мнению большинства экспертов, наиболее практичной конструкцией считается напольное покрытие с Click-замками. И хотя замки Lock со временем меньше подвержены растяжению и легче разбираются по необходимости, а цена на такой ламинат более демократична, все же они являются более устаревшей модификацией. Со временем и под воздействием больших нагрузок соединения на стыках изнашиваются, образуя между панелями просветы.

Система Click, в свою очередь, гарантирует максимальную прочность соединений при неоднократном сборе и разборе и без повреждения замочной системы. Укладывать такое покрытие очень просто и быстро даже на полу с незначительными неровностями.

И хотя за такой ламинат придется отдать больше денег, зато качество покрытия будет оставаться на высоте не один год.

Как правильно соединить?

Способ укладки ламинированных панелей и их соединения между собой зависит от разновидности ламината. Перед укладкой ламелей в любом случае нужно устранить перепад и неровности пола при помощи стяжки, а затем уложить подложку.

Выделяются два варианта соединения панелей при монтаже ламината. Клеевой способ за счет особой технологии защищает стыки между панелями от проникновения влаги. Поэтому срок жизни напольного покрытия значительно увеличивается. Но имеет этот способ и множество отрицательных моментов. Например, трата дополнительных средств на приобретение специального безводного клеевого состава, к тому же клеить ламинат всегда труднее и дольше. Теплый пол абсолютно несовместим с клеевым способом укладки ламината.

Для того чтобы постелить ламинат таким способом, необходимо наносить клей на пазовую часть панели и вставлять в нее шип. Затем при помощи молотка с деревянной головкой нужно максимально плотно прижать ламели между собой. Излишки клеевого раствора необходимо убирать при помощи тканевой тряпки. Сначала нужно выложить три ряда ламелей и подождать несколько часов, пока клей возьмется. Затем можно заполнить ламелями остальное пространство комнаты.

До полного высыхания напольного покрытия должно пройти не менее полусуток.

Однако из-за простоты монтажа строительные магазины все чаще предлагают ламинированные панели с разными замками. Сборка ламината с Lock-замками происходит путем забивания молотком одной панели в другую. Большинство же Click-механизмов соединяются под углом, а во время опускания панели на пол происходит закрытие замка. При необходимости панели также можно подбить при помощи молотка.

Ламинат с замковым соединением имеет примерно одинаковый алгоритм сборки. До укладки нужно измерить ширину комнаты, чтобы для последнего ряда осталось не менее 5 см в длину. При необходимости нужно укоротить ламели первого ряда. К тому же нужно оставлять зазоры на тепловое расширение.

При укладке панелей клеевым способом или с использованием Lock-замков стыковать панели нужно сначала по длине, а затем по торцевой стороне. Для Click-замков характерно набирание сразу всего ряда ламелей и присоединение его целым полотном к предыдущему ряду.

Поэтому для большой площади помещения лучше заручиться поддержкой помощника.

Почему расходится?

Иногда даже такое безупречное напольное покрытие, как ламинат, может разойтись. Тогда необходимо определить причину порчи покрытия и по возможности устранить ее.

Причиной выхода из строя ламината может стать сухой воздух, из-за которого панели ссыхаются и трескаются. Чтобы избежать этого, нужно постоянно проветривать помещение, или установить увлажнитель воздуха.

Пренебрежение стяжкой перед укладкой ламината приводит к тому, что ламинат на неровном полу расходится, скрипит или качается при ходьбе по нему, а замки приходят в негодность.

Если замок панели сломался очень быстро, то это может быть из-за низкого качества товара. Не нужно гнаться за дешевизной и выбирать модели неизвестных производителей.

Несоблюдение технологии укладки ламината также часто приводит к проблемам с покрытием. Нередко при монтаже забывают оставлять зазоры, и при набухании досок ламинат трескается. Не стоит забывать убирать строительный мусор с пола, поскольку даже мелкий камень способен нарушить работу самого качественного замка.

Uniclic Multifit® является революционной системой укладки . Доски можно легко соединить вместе, благодаря изобретательной форме её замка. Система Uniclic Multifit® уникальна, потому что вы можете укладывать доску тремя различными способами. Это замковая система 3 в 1.

Первый метод известен как "капля" или "клик" (1), а второй - как "установка под уголом" (2). При соединений двух досок оба метода обеспечивают простой и быстрый способ укладки, который позволяет не повреждать доски. Тем не менее, уникальная особенность системы Uniclic® Multifit является то, что паркетные доски также могут быть соеденены на одном уровне (3). Это удобно, если не может быть организован наклон паркетной доски, например, под дверными проемами и радиаторами отопления.

Замковую систему Uniclic® Multifit можно использовать при укладке паркетной доски Universal , как плавающим методом, так при жестком приклеивании к основанию. В случае напольного отопления, мы рекомендуем использовать жесткое приклеивание к основанию.

Ни одна другая замковая система не обеспечивает такую прочность соединения. И более того, компания Universal предоставляет пожизненную гарантию на замковую систему Uniclic® Multifit. Система может выдерживать давление более чем 1200 кг/м 3 - это означает, что доски всегда будет оставаться на месте и не будут образовываться щели. Кроме того, грязь не может проникнуть в щели.

И так подитожим достоинства системы замков Uniclic Multifit®

Благодаря запатентованной системе замков Uniclic Multifit можно быстро выполнить монтаж паркетных полов Universal с помощью одного из трех методов, в том числе вертикальной установки.

СКОРОСТЬ: монтаж длинных планок никогда не выполнялся быстрее и проще. Профессиональные монтажники заявляют, что установка деревянного пола Universal занимает на 30% меньше времени по сравнению с традиционными методами монтажа деревянных покрытий.

УДОБСТВО: просто соедините планки до щелчка, используя наиболее подходящий метод. Повреждение планок исключено. Даже если потребуется заново установить планки, благодаря системе Uniclic Multifit достаточно просто приподнять и заменить нужные планки.

ОТСУТСТВИЕ ШВОВ: с системой Uniclic Multifit зазоры на стыках практически полностью отсутствуют. За счет этого пол остается чистым, так как между стыками практически не попадает грязь.

ИДЕАЛЬНО РОВНЫЙ ПОЛ: панели никуда не смещаются, так как гребень точно входит в паз. Это позволяет устранить перепады высот при укладке пола, а также износ и истирание по краям.

У меня редко спрашивают «какой вид замка ламината лучше, удобнее или крепче» и понятно почему такой вопрос не актуален. Покупатель рассматривает продукцию в целом, ориентируясь на конечный результат – внешний вид, комфорт, срок эксплуатации покрытия. А каким образом будет происходить процесс исполнения работы наемным рабочим многим не важно. Однако, в последнее время, люди стали более разборчивы, что правильно. Поэтому эта статья будет интересна многим читателям, собирающимся настилать ламинат самостоятельно. Или перечитавшим большое количество информации, но так и не разобравшихся – какой ламинат покупать, с замками Lock или Click 3G, 5G и в чем между ними разница?

Уважаемые читатели! Ниже в тексте будут опубликованы ссылки на крупнейшие магазины, где можно посмотреть продукцию с конкретными замочными соединениями.

Тип замочного соединения, казалось бы, напрямую на процесс эксплуатации не влияет. Частично это так, но многое зависит от условий, в которых производится укладка.

Ровность пола и стен, наличие дверных блоков, способ настила, опыт мастера – все это способствует или препятствует сборке ламината с различными видами замка. А трудность в исполнении может привести к испорченности покрытия и разочарованию от результатов ремонта квартиры.

Список статей обязательных к прочтению перед покупкой ламината.

Краткая предыстория, написанная ниже, важна для понимания всего процесса создания и улучшения замочных соединений. А с выводами сможете ознакомиться ниже или сделать их самостоятельно.

Соединение замков ламината Valinge и Unilin – от Lock до Click немного истории

В 1977-1979 шведская компания Perstorp AB (позднее Pergo) вводит в продажу ламинированный паркет с системой запирания на клей – клеевой замок. Разработка ламината сделана при участии Дарко Первана, основавшего позднее в 1993 году компанию Valinge. В 1994-1996 годах бюро Валинге проектирует и лицензирует первый в мире замок 2G для механического соединения замков ламината. Предлагая использовать изобретение на ламинате Pergo, но компания отказывается от щедрого предложения бывшего сотрудника.

Замочное соединение с названием Lock является прототипом дальнейшей разработки замка с названием Click – которые можно отнести к названию стыка ламината или паркетной доски 3G.

У многих китайских производителей ламината, представленных на российском рынке, используется легкая модификация Lock-замка без фирменного названия от Valinge. Которой уже не нужно отчислять бонусы, в связи с истекшим сроком изобретения.

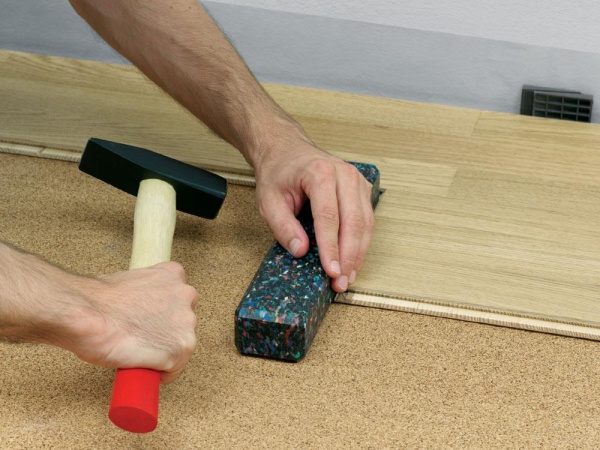

Lock – замок является забивным. Он собирается по одной доске при помощи молотка и добивочного бруска с приложением существенных усилий. На текущий момент система запирания «Лок» устарела морально и физически, но главное, она реально неудобна в сборке. СЕЙЧАС ПРАКТИЧЕСКИ НЕ ИСПОЛЬЗУЕТСЯ.

Замок для ламината 3G-Click

В 1994 году компания заключает лицензионное соглашение на использование своего замка с производителем паркетной доски Kahrs (Черс) – система запирания 2G и норвежским лицензиатом Alloc AS – замочное соединение 1G. Но запуск продукции состоится в 1996 году. С 1996 по 2001 год под руководством Дарко Первана сделаны еще ряд модификаций замочного соединения до 3G Click и ввод в эксплуатацию.

В узких кругах идут споры, кто является родоначальником ламината: Pergo или Alloc.

В 1990 годах компания Unilin и Quick-Step объединяют усилия и выводят в свет ламинированные полы под своей торговой маркой впервые в Бельгии.

В 1997 году концерн представляет новую разработку – замок Uniclic, в последующем собравшую множество наград. Замочное соединение относится к классу 3G. Unilin считает, что именно они первые ввели систему запирания полов 3G в эксплуатацию. Забегая вперед скажу – на мой взгляд и не только, замочное соединение Uniclic является лучшим, по крайней мере, из известных мне.

С тех пор по 2007 год между компаниями Valinge и Unilin велись споры о законности деятельности, касающейся выдачи патента лицензиатам. К примеру, аналогичный спор вели Apple и Samsung по изобретению идеи и ее реализации для управления экраном смартфона при помощи касания пальцев рук.

В 2007 года Unilin (патент BE 9600527, BE 9700344) и Valinge (патент WO 94/26999) достигли предварительного соглашения о правовых рамках, в которых третья сторона обязуется получать лицензию у одного из правообладателей на использование систем сборки панелей для пола без клея.

Проще говоря, поделили рынок. В контексте вышесказанного учитываем, что изобретения различных систем запирания используют не только для удобства потребителей, но для борьбы с конкурентами и извлечения финансовой выгоды. Затем производится маркетинговая работа, в результате которой покупателю при помощи рекламы доносится мысль, что новое замочное соединение эффективнее предыдущего. Хотя это может таковым не являться.

Замки для ламината 5G Click

Во всем мире в различных сферах от международной политики до предоставления мелких бытовых услуг ведется жесткая конкуренция. Оппонентов пытаются различным образом оставить в обозе, применяя для этих целей различные методы. Конечно, самый верный способ – это улучшать свою продукцию и качество предоставления услуг.

К примеру, в свое время так же размышлял о модификации оборудования, что можно привнести для опережения конкурентов в своей области. Со скрипом, несмотря на протесты супруги, приобрел большого размера промышленный пылесос. Еще раньше была подсмотрена идея с применением МФУ для подрезки дверных коробок. Это полезные приспособления, облегчающие процесс работы и делая результат более опрятным.

В 2003-2004 году ребята из маркетинга компании Valinge под руководством Дарко Первана сели, подумали, что можно предпринять для обхода европейских соседей и захвата рынка полов. Решив, что необходимо работать в сфере улучшения удобства запирания замков, они реализовали идею о внедрении пластикового язычка в качестве защелки. Появилась возможность собирать ламинированные панели не порядно, а поштучно, сосредотачивая концентрацию внимания на одной доске, а не всем ряду.

Таким образом в свет вышел замок для ламината 5G Click запирания. Была проведена мощная рекламная кампания, разъяснительная работа. Согласованы финансовые стороны с лицензиатами, сделана соответствующая надбавка к итоговой стоимости продукта и все остались довольны.

К чему это предисловие? Оно показывает коммерческую составляющую проектов. В первую очередь все хотят извлечь финансовую выгоду, показывая при этом заботу о клиентах. Даже если реальный результат инновационной идеи оказался на практике не так удачен, как рекламируется. Но запущен в большой проект и затрачены серьезные деньги, это не показатель его качества. О негативных аспектах товара ведь можно и умолчать?

Лично мое мнение… При усложнении технически простых изделий до более сложных, у последних выше шанс выйти из строя. Что периодически происходит при определенных условиях укладки напольного покрытия. Примеры будут приведены ниже.

ИТОГ:

Однозначно можно утверждать, что более современный замок Click, он же 3 G и 5 G, долговечнее по запиранию, удобнее в монтаже окончательно устаревшего замочного соединения Lock .

Виды замков ламината – 3G и 5G плюсы и минусы

Современные виды марок ламината можно разделить, по большому счету, на два типа исполнения запирания, обладающих своими плюсами и минусами. Напомню, оба относятся к соединению Click и способ укладки между ними отличается.

Классический замок – 3G. Напольное покрытие с этим видом стыковки собирается рядами.
Новый замок – 5G. Такой тип ламината собирается по одной планке. Сейчас поясню подробнее.

Замок 3G Click – описание и особенности с примерами

Замок 3G Клик обладает в своей конструкции – шипом по одной длинной и одной короткой стороне. При сборке гребень вставляется в паз предыдущей доски. Последняя плашка отрезается в размер, завершая сборку первого ряда ламината.

Далее устанавливаются распорные клинья между стеной и ламелями и таким же образом, как первый, собирается второй ряд по короткой части. А затем соединенная шеренга равномерно вставляется в первый ряд шипом в паз с простукиванием специальным инструментом по всей длине.

У разных производителей свои особенности в конструкции замков. Между собой они отличаются углом, под которым заходит планка, длинной гребня, толщиной основания замочного соединения. Эти особенности усложняют или упрощают процесс укладки.

Ниже приведу несколько примеров замка подобного типа, используемого у ведущих производителей ламинированных покрытий

Замок ламината T-Lock (Tarkett)

Средний по сложности укладки замок от известного производителя. Соединение обильно смазано воском для защиты от влажности, но из-за излишка парафиновый состав периодически скатывается и планки заходят туго в пазы.

Гребень короткий, при большой длине помещения и перепадах пола бывает затруднительно равномерно вставить в пазовую часть предыдущего ряда. Особенность конструкции замкового соединения в наличии микроступеньки. Чаще всего из-за ее наличия приходиться простукивать ряд в два этапа для полного прилегания.

Таркетт очень сложно собирать без порогов между помещениями, если требуется собирать ряды в обратную сторону. Угол заведения планок средний (около 30 градусов) – из-за чего нет возможности, без срезания замка, завести ламинат под дверную коробку. Несмотря на это, сам Tarkett мне нравится, но про это в другой статье. Рекомендую при самостоятельной укладке в помещении простой формы.

Замок ламината Twin Clic (Kronospan)

Вполне удачное замочное соединение. Для первой самостоятельного монтажа я бы рекомендовал именно замок Twin Clic из всех возможных. Очень легко и без усилий вставляются ламинированные доски. Угол, под которым они заводятся низкий, около 15 градусов, что удобно при наличии низкостоящих радиаторов отопления. Относительно толстая кромка в основании замка предполагает большее сопротивление на разрыв.

Как и все покрытия с замком 3G сборка в обратную сторону требует значительных усилий. Эта модель типа запирания мне симпатичен. Хотя к геометрии планок возникают вопросы.

Замок ламината Uniclic (Quick Step)

Uniclic – лучшее, на мой взгляд, замочное соединение. Попробую выразить свои умозаключения простыми словами.

Замок Uniclic сбоку выглядит как наконечник стрелы – длинный, около 4 мм, и острый. Углубление, куда вставляется гребень, полностью повторяет его контур. В таком соединении отсутствует люфт, как у большинства других видов стыков.

Из-за плотного замыкания замка Uniclic, большой площади соприкосновения и отсутствия люфта соединение прочно держит нагрузку на разрыв. По этой же причине герметизацию Юниклик производить не рекомендуется. Герметику просто некуда деться.

Должен заметить, что у Quick-Step 12 мм пазовый профиль более углубленной формы. Но панели так же могут садиться под нулевым углом, хотя и более туго.

За счет низкой перегородки в ответной части – замок от Quick-Step может соединяться между собой под нулевым углом, хотя его естественный рабочий режим около 10-15 градусов. Эта возможность необходима при безпороговой укладке ламината с уже установленными дверными блоками, когда необходимо завести панели под дверную коробку, чтобы избежать щелей.

При заведении планок ламината Квик Степ, параллельно пола, слома замка не происходит, в том числе, за счет смазанной восковым составом нижней части стреловидной формы гребня. Грубо говоря, это как засовывать руку в банку – вглубь заходит легко, а вытащить не удается.

Еще одно преимущество замочного соединения Uniclic – практически полное отсутствие необходимости подбивать доски ламината добивочным брусом. Конструкция гребня стреловидной формы обладает своеобразным рельефом. Углубление полностью его повторяет, и пока контуры не совпадут планки не сядут на свое место.

При ровном соединении плашек по торцам и равномерно вставив ряд ламината в предыдущий, бывает достаточно надавить на край доски сядут на свое место. Однако, мы все-равно пользуемся добивочным инструментом. Данная функция описана, скорее, как удивительная механическая разработка и служит для примера.

Замок Uniclic от производителя полов Unilin обладает способностью стягивать замки между собой. И даже на неровном основании может собираться практически без зазоров.

В обратную сторону замочное соединение Юниклик собирается хуже замков типа 5G, но лучше большинства соединений 3G за счет длинного и острого гребня.

Из минусов замочного соединения Uniclic – высокая сложность вставить последний ряд ламината, если он узкий. Особенно проявляется эта особенность у планок толщиной 12 мм.

Замочное соединение Uniclic советую при настиле ламината своими руками. Однако может возникнуть затруднения при устройстве второго ряда, если коллекция с малой шириной доски.

Замок ламината Just Clic (Egger)

Egger – ведущий производитель ламинированных покрытий. Ранее и на текущий момент комплектуется замком Just Clic. Но сейчас происходит переходный период? на замочное соединение UniFit. По всей видимости интеграция UniClic происходит повсеместно. Интересно, тому виной слабые экономические показатели компании Эггер, вынуждающие фирму искать новые импульсы для драйва? Или европейский расчет на перспективу?

Уважаемые читатели! На данный момент замочное соединение Just Clic встречается нерегулярно. В Эггер происходит замещение на другое соединение. Периодически данный замок используется в ламинате Артенс.

Just Clic – этот тип 3G замочного соединения похож на замок T-Lock Таркетт. Такой же короткий передний шип, обладающий одним преимуществом перед UniClic — его не нужно спиливать при настиле. Тогда как у Quick-Step его срезать желательно, иначе при значительной величине помещений, он может упереться в стену. Бывает, лишние 2.5 мм могут играть роль при выставлении зазора от стены.

Джаст Клик снизу обладает скругленной формой и заводится в углубление под высоким углом, около 40 градусов, что делает его не очень удобным в настиле при низкостоячих радиаторах отопления, тем более при установленных дверных коробках. Если требуется культурно завести панель под косяк, нужно ножом срезать замок и ставить заводимую и прилегающую панель между собой на клей.

Just Clic достаточно крепкий фиксатор. На ответной части замка основание имеет скругленную форму с утолщением. Получается ход такой «полуподшипниковый». Благодаря этому конструкторскому решению соединение на разрыв достаточно сильное.

При монтаже осторожнее обращаться с кромкой ответной части замка. Она хоть и толстая, но вверху заостряется и ее легко надломать. На прочность замка это особо не повлияет, но, если заломанный кусок останется в пазовом углублении, может образоваться ступень на стыке панелей, которую сразу можно и не заметить.

В обратную сторону ламинат с этим типом замка 3G собирать очень сложно. Поэтому для технически трудной безпороговой укладки ламинат Egger с замком Just Clic использовать не рекомендую.

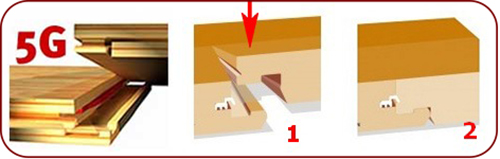

Пластиковый замок ламината 5G. Преимущества и недостатки

В 2004 году лабораторное бюро Valinge выпустило в свет относительно новый принцип запирания замков напольных покрытий 5G. Конструктивно отличие от предшественника состояло в торцевом стыке. Соединение и защелкивание замка по короткой части осуществлялось при помощи пластикового язычка.

Работала такая система следующим образом: укладываемая доска вставлялась по длинной части в паз предыдущего ряда, вплотную примыкая к торцу предыдущей планки и плавно опускалась. Пластиковый язычок имеет скобообразную форму и при надавливании уходит в паз. А когда панель полностью ложится он выщелкивает в углубление уложенной ламинированной панели, замыкая ее.

Таким образом появилась возможность укладки, вставляя и собирая ламинат по одной доске. Этот способ в целом ускоряет процесс монтажа, но не всегда. Все зависит от конструкции замка, она у каждого производителя своя, других особенностей, например, толщины.

Существует два типа 5 G замков ламината с пластиком

Мало кто обращал внимание в статьях, потому что это не упоминается, а копирайтеры этого не ведают. Но существует ламинат с пластиковыми замками 5G на разных сторонах ламинированной панели.

Когда мне поступает телефонный звонок от заказчика, первым делом спрашиваю ламинат какой фирмы предстоит настелить. Если звучит «Classen», я в общем-то спокоен. Хотя он не самый удобный в монтаже и вот по какой причине.

Торцевой замок располагает длинной площадкой с толстой перегородкой, поэтому номинально он крепкий на разрыв. Но перегородка сконструирована под прямым углом и, если приходиться разбирать ламинат для подрезки первого ряда, эту деталь легко сломать даже мне, с моим опытом работы.

По длинной части паз имеет скругленную форму с высоким бортиком. Поэтому ламели вставляются под высоким углом, что в ряде случаев неудобно, зато крепко.

В обратную сторону ламинированные панели заводить легко, в этом преимущество видов замка 5G перед 3G.

В целом замок неплохой, но затруднения могут возникнуть при сборке/разборке первого ряда ламината.

Плюсы замка 5G Click

Ламинат с пластиковым замком 5G удобнее собирать в помещениях большой длины из-за отсутствия надобности поднимать и вставлять весь ряд, как у покрытия с классическим соединением. Ламинат 3G с маленьким замком, если неровное основание, при большом размере комнаты бывает затруднительно вставить в паз предыдущего ряда. И пока дойдете в конец, начало может просто выпасть из паза. Напомню, что ряд ламината добивается инструментом, когда полностью вставлен под углом в предыдущий.

При настиле ламината без разрывов между помещениями регулярно приходиться монтировать панели обратной стороной замка. Ламинированный пол с пластиковым язычком вставлять таким образом намного легче, заводя лишь одну доску. Тогда как классику необходимо сцеплять целым рядом.
Замочное соединение 5G быстрее собирать, если работаешь вдвоем. Так как одновременно можно настилать 2 или 3 ряда.

Минусы замка 5G Click

Чуть более дорогая цена. Рублей на 50-100 за/м2.
Иногда после монтажа могут щелкать пластиковые замки, вставая на свое место. При соединении ламината с классическим сцеплением, гребень сразу вставляется в паз и находится в углублении, даже если немного разойдется. А пластиковый язычок из-за кривизны основания или нарушения геометрии планки просто не достанет до паза и может скрипеть или щелкать.

Кстати, полагаю, по этой причине, большинство ламината с замками 5G обладают фаской. На ней не так заметны щели. Почитать

При перекосе ламинированных панелей в другую сторону при монтаже происходит нахлест замков. И на настилаемой доске может образовать залом края. Обычно это происходит на ламинате толщиной 8 мм, например,
Трудность в сборке первого ряда есть у большинства типов замка 5G, но не у всех. Так до конца и не разобрался, почему у некоторых брендов процесс монтажа происходит нормальным образом – пластиковая вставка пружинит, а затем защелкивает, вставая на свое место. А у некоторых серьезные сложности создаются при сборке первого ряда. Приходиться вкачивать планку или класть плашмя на замок и ударять по ней рукой под углом 45 градусов в нужном направлении.
Сложно описывать технические детали, повторяющиеся вновь… Еще один минус в трудности разборки. Часто возникает необходимость в снятии первого ряда для подрезки панелей по контуру неровностей стены. Это делается для закрытия щели плинтусом между ламинатом и стеной. При значительной кривизне пластиковый или МДФ плинтус не сможет закрыть зазор. Если демонтаж панелей производить самым простым способом, подняв панель на 45 градусов и вытащив из паза, как делается в классическом 3G, то у большинства соединений 5G просто отлетит часть замка. Если выступ на торцевом замке располагается под прямым углом.

Замок ламината UniFit (Egger)

Опишу последний замок в этой статье от компании Эггер. Соединение UniFit появилось недавно, по ощущениям от начала монтажей, около года назад, но могу ошибаться. Конструкция сцепления по длинной части является производным от Unilin со всеми вытекающими плюсами. А торцевая часть снабжена пластиковой вставкой. Таким образом Egger Pro и Egger Home являются носителем замка 5G. Но новые коллекции у Эггера так же остались с защелкой 3G.

Гребень по длинной части доски напоминает стреловидную форму. По этой причине заводится легко в паз предыдущей планки и, что важно, под небольшим углом. В принципе, его можно забить, как и Квик Степ, параллельно пола. Однако шип с нижней стороны плоский. Мне кажется, при неровностях основания, такой конструкции легче выскочить из паза.

Торцевой замок состоит из паза и расположенной в ней пластиковой вставки. При защелкивании панели, вставка, упираясь в край предыдущей доски заходит, а затем выщелкивает. Таким образом, вставая на свое место и запирая соединенные панели. Выглядит такая конструкция не очень впечатляюще, но функцию свои выполняет.

В принципе, такое соединение удобно, хотя расположение пластиковой вставки в виде «S» на месте шипа мне нравится меньше.

К сожалению, в моей собранной коллекции обрезков не нашлось 5G замка Kronotex – мне понравившегося. Так же отсутствуют отрезы ведущих производителей Berry-Alloc и Pergo. Обращу ваше внимание, что Перго обладает соединением как у Квик Степ и пластиковым замком 5G.

Замок ламината Alloc – отзыв мастера

Пока писал статью, чуть не забыл о ламинированном покрытии норвежского производителя, про который рассказ был бы не полный и посрамлен критиками. Alloc – самый дорогой известный мне ламинат на территории России.

Дороговизна этого бренда объясняется специализированным алюминиевым замком, выдерживающим серьезные нагрузки и местом происхождения: Норвегия – дорогая страна.

Устройство запирания замка Alloc основано на соединении планок посредством металлической пластины, врезанной в каждую панель с нижней стороны по длинной и короткой части. Соответственно, вся нагрузка на разрыв приходится на алюминиевый бортик детали – более прочный, чем любой HDF.

Ширина пластины позволяет монтировать панели практически под нулевым углом.

Плюсы Аллока очевидны. Почему же его не включить в лучший замок запирания?

Дороговизна изделия. Чья стоимость превышает цену ближайших премиальных конкурентов в среднем на 1000 рублей.
Невысокая целесообразность использования в квартире. Несмотря на внушительную плотность и, соответственно, прочность покрытия, а так же пропитку влагостойкими составами панелей – ламинат боится влаги, как и другие марки. Тому свидетельство выезд на один заказ, где демонтировали старый ламинированный пол, которым являлся Аллок. Такое ощущение, что его поливали с тазика, хотя срок службы ламината составлял на тот момент около 7 лет. О чем любезно сообщили заказчики, после моего вопроса о сроке эксплуатации.

Довольно сложный монтаж Alloc. Эта касается не сколько вставить одну доску в другую, сколько сложности распиловки. При неправильном расположении ламинатной доски во время распила, легко сорвать интегрированный в ХДФ-панель металлический замок. В следствии чего, уложенный ламинат щелкает.

Лучший замок ламината – резюме, отзыв

Как вы уже догадались, исходя из текста, для меня лучшим замком ламината является соединение Uniclic 3G-Click. Его легко вставлять, что минимизирует вероятность залома кромки. С Uniclic быстро работать, крепкое соединение на разрыв. Возможность без среза части замка заводить ламинат под дверные коробки. Что важно при решении замены напольного покрытия, когда двери обновлять желания нет.

Так же он не самый сложный из типов защелок 3G при укладке пола в обратную сторону.

Замки ламината 5G современные, что позиционируется рекламными брошюрами, как более легкий вариант. Принципы этого типа стыковки – скорость сборки, простота, доступность.

Но это верно не совсем так. Технически более сложное изделие больше подвержено рискам возникновения брака из-за неровностей пола, нарушения геометрии планок, особенно касается ламината толщиной 8мм. Скорость монтажа падает, так как большинство марок ламината все-равно нужно подбивать добивочным брусом.

Однако, соединение 5G Click более удобно при монтаже ламината в обратную сторону. Такой вид укладки требуется при безразрывном способе настила.

Эта статья выражает мое личное мнение, основанное на монтаже многих тысяч метров ламината. Мне, как мастеру, все равно, ламинированный пол с каким видом замка 3G или 5G настилать, кроме случаев с безразрывной укладкой.

Я ориентирую покупателей не только на тип замочного соединения, но и на производителя, обладающего более надежной геометрией и качеством в целом (прочность пленки, класс износостойкости).

Самый слабый замок – ламинат Kronostar, Kronopol, Oktoberfest (SwissKrono) и многие китайские
Самый сложный в сборке замок – многие китайские, Ritter, Ламинели
Самый прочный – ламинат Alloc с металлическим замком
Самый удобный замок -?
Самый лучший замок ламината – Uniclic, Quick- Step (выбор автора)

В статье выражаю личное мнение, основанное на перечитанных статьях и личных наблюдениях.

Успешного выбора! Можете спрашивать — как прочту, обязательно отвечу.
