Какое узо выбрать для ванной. Особенности электропроводки в ванной комнате
Здесь я расскажу про наиболее часто встречающиеся ошибки при подключении УЗО («устройства») в электросхемах жилых помещений. Возникающих при ремонте квартиры, ремонте кухни, ремонте ванных комнат и подключении отдельных электроприборов (стиральных машин, посудомоечных машин).
Основные понятия об УЗО
Во-первых, устройства защитного отключения бывают электронные и электромеханические. Мы будем говорить исключительно об электромеханическом типе защитных устройств, потому, как электронные уступают своему электромеханическим и дополнительно требуют электропитания входе работы.
Во-вторых, принцип действия электромеханических защитных устройств основан на сравнении токов в фазе и нейтрале(нуле). Если их амплитуда (утечка) выше значения в характеристиках «устройства», указанных на фасаде прибора, то реле устройства активируется и отключит как фазу, так и ноль.
Вы должны понимать, что в трехфазных защитных устройствах амплитуды токов по отдельным фазам суммируются и сравниваются «нулем».
Важно отметить, что УЗО может сработать и при выключенной фазе (отключенный автомат) в случае если по«нулю»пущен или «пробивает» ток.
В-третьих, суммарная величина тока утечки сети с учетом присоединяемых стационарных и переносных электроприемников в нормальном режиме работы не должна превосходить 1/3 номинального тока «устройства».
При отсутствии данных о токах утечки электроприемников ее следует принимать из расчета 0,3 мА на 1 А тока нагрузки, а ток утечки сети — из расчета 10 мкА на 1 метр длины фазного проводника.
В-четвертых, при последовательно должны выполняться требования селективности. При двух- и многоступенчатой схемах, расположенное ближе к источнику питания, должно иметь уставку и время срабатывания не менее чем в три раза большую, чем у «устройства», расположенного ближе к потребителю.
Еще информации
5. Использовать УЗО в групповых линиях, не имеющих защиты от сверхтока, без дополнительного аппарата, обеспечивающего эту защиту, недопустимо . 6. В жилых зданиях, как правило, должны применяться «устройства» типа «А». Они реагируют не только на переменные, но и на пульсирующие токи повреждений. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры; видеомагнитофоны, персональные компьютеры и др. Использование УЗО типа «АС», реагирующих только на переменные токи утечки, допускается в обоснованных случаях. 7. УЗО, как правило, следует устанавливать в групповых сетях, питающих штепсельные розетки. Установка его в линиях, питающих стационарно установленное оборудование и светильники (за исключением ванных комнат), а также в общеведомственных осветительных сетях, как правило, не требуется.УЗО в сантехкабинах и ванных
Установка УЗО на линиях, питающих установки пожарной сигнализации, не допускается.
8. Для сантехкабин, ванных и душевых рекомендуется устанавливать УЗО с величиной тока срабатывания до 10 мА; если на них выделена отдельная линия. В остальных случаях, например, при использовании одной линии для сантехкабины и кухни и коридора, допускается использовать аппарат с номинальным током до 30 мА. 9. Для индивидуальных домов УЗО до 30 мА рекомендуется ставить для групповых линий, штепсельных розеток внутри дома. Включая подвалы, встроенные и пристроенные гаражи, а также в групповых сетях, питающих ванные комнаты, душевые и сауны.- Для устанавливаемых снаружи штепсельных розеток установка «устройства» с номинальным током до 30 мА обязательна .
- Ограничители перенапряжений (грозовые разрядники) следует устанавливать до УЗО .
Ошибки при подключении УЗО
Теперь непосредственно про ошибки при подключении УЗО.
Перепутаны нейтрали (нули) двух узо
Если перепутать местами подключение нейтрали двух устройств, то кнопка «Тест» не покажет ошибку подключения. Ошибка выявится при работе бытовых приборов.
Параллельное соединение нейтралей (нулей)
Если со стороны защиты (в розетках) соединить два нулевых контакта относящихся к разным УЗО, то при включении нагрузки будут срабатывать одно или два узо без аварий.
Неправильное подключение нейтрали (нуля) к УЗО
На корпусе устройства есть указатели для подключения нуля и фазы, их путать нельзя.
Недопустимое дополнительное соединение N (нейтрали-нуля) и PE (независимое заземление) внутри розетки
Ошибочное соединение нуля и защитного провода в розетке приведёт произвольному срабатыванию узо даже без подключения приборов.
Это опасно!
Несколько напоминаний и предупреждений касающихся техники безопасности при самостоятельных работах по электропроводке.
Внимание! Установка розеток, выключателей, электроприборов в ванной комнате без применения УЗО на 10 мА смертельно опасна!
Не подключайте по собственной инициативе нейтральный провод к вашему заземлению. То есть не делайте повторное заземление нейтрального провода на вводе и соответственно зануление электроприборов.
Повторным заземлением питающих линий в первую очередь должна заниматься энергопередающая организация.
При возникновении аварийных ситуаций на питающей линии, таких как, не контакт; обрыв нейтрального проводника; отгорание проводника; ошибочная смена местами фазы и нейтрали; перехлестывании проводов на воздушных линиях – единственной нейтралью всех домов через ваше заземление может стать ваша заземленная нейтраль.
При кустарном исполнении повторного заземления, без соблюдения правил и соответствующих квалифицированных испытаний, заземление вряд ли выдержит такие аварии и может отгореть. В лучшем случае будет пожар, а если и выдержит, то нет гарантии что обеспечит безопасное напряжение прикосновения на открытых токопроводящих поверхностях.
В связи с чем неизбежно смертельно опасное и уголовно ответственное, за нарушение правил эксплуатации электроустановок, поражение электрическим током через электрически соединенные открытые токопроводящие поверхности и опасность возникновения пожара!
О всегда помните, при любой работе по электропроводке отключайте электропитание линий, а лучше общий квартирный автомат (это особенно относится к домам старой постройки). В старых домах, чем больше работаешь, тем больше удивляешься о хитросплетениях старой электропроводки.
На этом про ошибки при подключении УЗО все! Успехов Вам в ваших начинаниях!
Добрый день, уважаемые гости сайта «Заметки электрика».
Сегодняшняя статья посвящена установке розеток в ванной комнате. По этому поводу в сети интернет идут постоянные споры и дискуссии.
Цель моей статьи — рассказать всю правду про установку розеток в ванной или в душевых помещениях.
Вы знаете, что помещение ванной комнаты относится к помещению с повышенной опасностью (ПУЭ, п.1.1.13), поэтому к нему предъявляются особые требования по .
Итак, приступим…
Розетки в ванной устанавливать можно!!!
Да, уважаемые гости, розетки в ванной комнате и душевых помещениях устанавливать можно, я бы даже сказал нужно, т.к. в ванной комнате тоже имеется ряд электрических приборов таких как, фен, электрическая бритва, стиральная машинка, электрический полотенцесушитель, душевая кабинка и прочее электрооборудование.
Кстати, я уже писал статью как к электрической сети. Кому интересно, можете прочитать.
Сразу скажу, что все требования по установке розеток в ванной комнате и душевых помещениях прописаны в нормативной технической литературе под названием ПУЭ (Глава 7.1) и ГОСТ Р 50571.11 от 1996 года.
Что же там говорится?
Требования к розеткам в ванной комнате
1. Электропроводка
Первым требованием по установке розеток в ванной является требование к электропроводке. Вы уже знаете все . Так вот в ванной комнате, сюда можно отнести и сауны, и душевые помещения, должна применяться только . Хотя в ПУЭ пунктом ниже говорится, что допускается и , но без применения металлорукавов.
2. Разделение ванной комнаты на зоны
Вторым требованием по установке розеток в ванной являются зоны, на которые разделяется помещение ванной комнаты. Вкратце расскажу о них. Всего существует 4 зоны:
- зона 0
- зона 1
- зона 2
- зона 3
Чтобы легче представить себе как располагаются зоны, предлагаю Вам посмотреть рисунки ниже. На изображениях показаны виды сверху и сбоку для разных исполнений ванных комнат. Красными цифрами обозначены номера зон.
Ванна (без стационарной перегородки).
Ванна со стационарной перегородкой.
Душ с поддоном и стационарной перегородкой.
Душ без поддона (с разбрызгивателем) и стационарной перегородкой.
Думаю, с зонами в ванной комнате все понятно. А теперь давайте разберемся, что в какой зоне может располагаться, особенно это касается розеток.
Электрооборудование, расположенное в определенной зоне, должно отвечать требованиям этой зоны. Требования различаются по степени защиты корпуса IP, напряжению питания и наличие устройств защитного отключения.
В зоне 0 запрещено размещение любых электрических приборов, кроме тех, что используются для применения в самой ванне (в основном до 12 вольт). В любом случае они должны иметь степень защиты корпуса IРХ7 (Х — защита от твердых частиц и тел в санузле нас не особо интересует, 7 — защита от проникновения воды при временном погружении).
В зоне 1 разрешено устанавливать только водонагреватели. К тому же они должны иметь степень защиты корпуса IРХ5 (5 — защита от струй воды со всех сторон под небольшим давлением).
А в зоне 2 уже допускается устанавливать водонагреватели, вытяжные вентиляторы и светильники 2-ого класса, которые включаются с помощью шнура. Все установленное электрооборудование во 2 зоне должно иметь степень защиты корпуса IPХ4 (4 — защита от брызг и льющейся со всех сторон воды).
В зонах 0, 1 и 2 запрещено устанавливать распределительные коробки, розетки и различные устройства управления (например, терморегуляторы для ).
В зоне 3 уже можно устанавливать розетки, выключатели, терморегуляторы и прочее электрооборудование, но при выполнении любого из нижеперечисленного условия:
- питание линий производится через разделительный трансформатор
- линия защищена УЗО или дифференциальным автоматическим выключателем с уставкой не более 30 (мА)
При этом степень защиты у розеток, выключателей и прочего оборудования в ванной, установленных в зоне 3, должна быть IPХ1, но для надежности все же рекомендую IPХ4 (Х — защита от твердых частиц и тел нас в ванной не особо интересует, 1 — защита от падающих вертикально капель воды, 4 — защита от брызг и льющейся со всех сторон воды).
Например, розетки IPХ4 являются влагозащищенными, их конструкция состоит из защитной крышки. Так выглядит розетка в ванной комнате моей квартиры со степенью защиты корпуса IP44.
О назначении УЗО (устройство защитного отключения) или дифавтомата Вы можете узнать из статьи про . Если у Вас нет возможности установить УЗО в квартирном щитке (например, нет места), то Вы можете применить переносные УЗО. Об этом я рассказывал в статье о том, как правильно .
Думаю, что насчет зон все понятно. Главное, чтобы расстояние от розетки до края ванны, двери душевой кабинки или умывальника составляло не меньше 60 (см).
Вот фотография, подтверждающая сказанное выше:
3. Система уравнивания потенциалов (СУП)
Еще одним требованием по установке розеток в ванной или душевых помещениях является наличие (СУП). Переходите по ссылочке, там я все подробно описывал и рассказывал про СУП.
Выводы
Еще раз повторяю Вам, что розетки в душевых помещениях и ванных комнатах устанавливать можно и даже нужно, но при соблюдении всех вышеперечисленных требований. Эти требования не на столько сложны, чтобы ими пренебрегать.
P.S. И в завершении статьи я хочу спросить: «А у Вас розетки в санузле установлены по всем перечисленным требованиям?»
Если рассматривать ванную комнату с точки зрения электробезопасности, то по рискам для здоровья человека, данное помещение не сильно уступает, к примеру, трансформаторной подстанции.
Электрический ток способен воздействовать на тело человека несколькими способами, каждый из которых несет в себе немалую опасность:
- химическое воздействие электротока. Негативно сказывается на крови человека, которая может изменить свой химический состав;
- биологическое воздействие имеет индивидуальный характер для каждого человека, и, как правило, способно сокращать мышцы, причем сила данного сокращения зависит от величины тока.
Величина тока до 5мА не опасна для здоровья человека, 5-10мА не принесет серьезных последствий, ток до 200мА может вызвать при длительном воздействии сокращение мышц, и в некоторых случаях привести к фибрилляции сердца, ток более 0,5А имеет серьезные последствия для здоровья человека, нередко с летальным исходом.
Так как в электрооборудовании ванной комнаты могут быть токи со значением более 0,5А, то для обеспечения надежной защиты необходимо использовать специальные устройства, например, такие как УЗО и дифференциальные автоматы , которые всегда можно найти в интернет магазине Corumtrade.ru .
О том, как обеспечить электробезопасность ванной комнаты с помощью данных средств защиты как раз и пойдет речь.
Электробезопасность ванной комнаты на основе УЗО
Еще раз напомним, что задачей УЗО является контроль за состоянием электролинии, и в случае обнаружения токов утечки, осуществление автоматического разъединения электролинии. Предлагаются в продаже УЗО двух типов:
- УЗО типа А (например, УЗО ID 2п 25A 10мА A 23353);
- УЗО типа АС (например, УЗО ID 2п 100A 300мA сел. 23035).
Для электрозащиты ванной комнаты особый интерес представляют, безусловно, УЗО типа А, которые способны реагировать как на токи утечки переменного, так и постоянного тока. Такая эффективность УЗО типа А обусловила и на порядок более сложную электросхему, что в свою очередь отразилось и на цене, которая существенно выше УЗО типа АС.
Необходимость использования УЗО А практически всегда указывается в инструкции по эксплуатации стиральной машины.
Помимо стандартных УЗО, которые находятся внутри распределительных электрощитов , вполне реально в быту также встретить еще одну разновидность защитных устройств, а именно УЗО-электророзетки. С учетом особенностей монтажа, этот вид УЗО разделяется на два класса:
- розетки с УЗО, которые устанавливаются вместо стандартной электрической розетки;
- розетки с УЗО, которые устанавливаются в существующую розетку, а к ним уже коммутируются вилки бытового электрооборудования (адаптер с защитным отключением УЗО-ДПА16).
Такие устройства привлекательны тем, что, в первую очередь, позволяют решить вопрос с заменой электропроводки в тех домах и квартирах старых построек, которая по своим характеристикам (или же рабочему состоянию) не соответствует требованиям ПУЭ. Недостатком розеток-УЗО можно назвать сравнительно высокую их стоимость. Розетки со встроенным УЗО, к примеру, можно найти в ассортименте современного электрооборудования таких известных производителей, как
В ванной комнате обязательно наличие электрического освещения, нередко в ванной производится установка различных электроприборов и оборудования. Это могут быть водонагреватели, стиральные машины, полотенцесушители, джакузи. Кроме того, в ванной часто пользуются феном и бритвой. позволяет обезопасить каждого, кто заходит в ванну, от удара током. Вместо УЗО иногда ставят дифавтоматы, которые так же могут защитить от утечек тока и пробоев электричества.
Опасная зона
С точки зрения электробезопасности, ванная комната является помещением с повышенной степенью ответственности. Обусловлено это высокой влажность воздуха и возможностью неконтролируемого разбрызгивания воды.
Помещение для ванной комнаты условно делится на зоны. Существуют требования по монтажу электроустановочных приборов и освещения по зонам, а также требования к их конструкции по водозащищенности:
- в зоне 0, непосредственно в ванне или душевом поддоне, допускается использование устройств напряжением не более 12 В, с наивысшей степенью защиты от влаги;
- в зоне 1 разрешается устанавливать водонагреватели, защищенные от струй воды под малым давлением со всех сторон;
- в зоне 2, в пределах 0,6 м от края ванны или душевого поддона, допускается установка светильников со степенью защищенности, позволяющей использовать их при наличии капель и брызг;
- в зоне 3, на расстоянии более 0,6 м от ванны, раковины или поддона, уже допускается установка розеток сети 220 В, защищенных от капель и брызг.
По причине того, что в ванной существует повышенная опасность поражения электричеством, требования к применению защитных устройств довольно высоки. Все электрические приборы должны быть защищены устройствами защитного отключения (УЗО) или дифференциальными автоматами, в отличие от других помещений, где защиту можно организовать, применяя автоматические выключатели необходимого номинала.

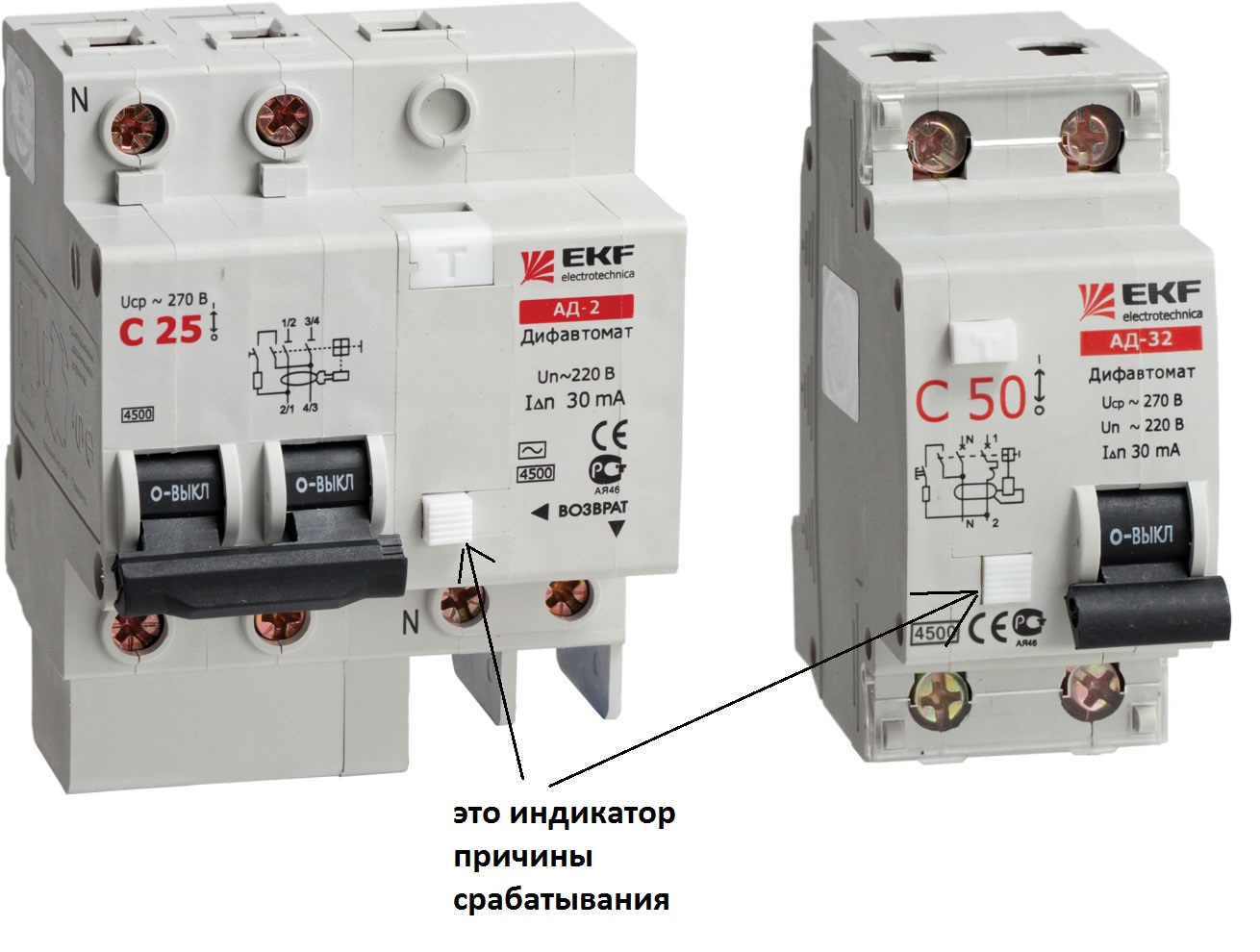

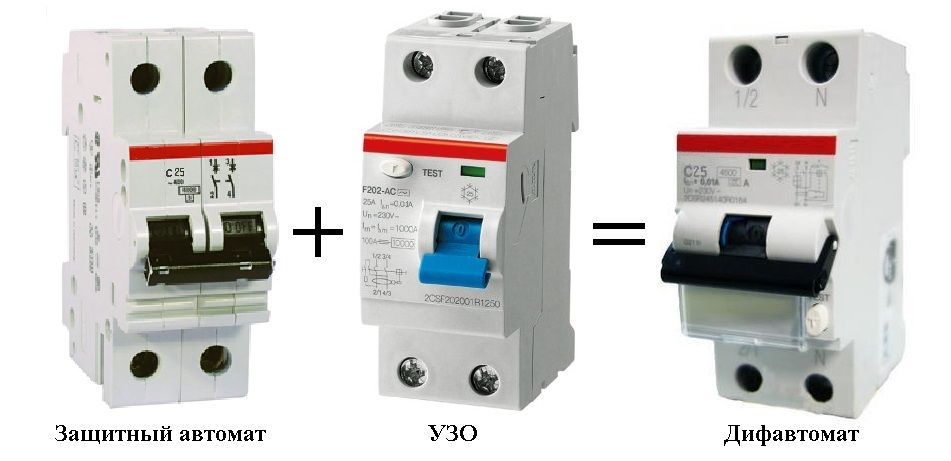

Назначение УЗО и дифавтоматов
Чтобы понять, почему именно необходимо использовать для защиты цепей ванной комнаты, необходимо знать их принцип работы и задачи, которые они призваны выполнять.
УЗО или дифавтомат, в отличие от автоматического выключателя, работает по току утечки, который возникает при нарушении внешней изоляции проводника или при возникновении проводимости материалов, которые по своим свойствам являются диэлектриками.
Как диэлектрик может проводить электричество? Такое случается, если, например, поверхность материала увлажнена или материал пористой структуры напитан влагой. А эти состояния, как раз и характерны для предметов, находящихся в ванной комнате.
Автоматические выключатели будут срабатывать только при замыкании между фазой и нулем, то есть, когда, например, вода попала в электроприбор или розетку и закоротила оба проводника. Однако для организма человека гораздо опаснее тот случай, когда возникает разность потенциалов между фазой и «землей». Такое может случиться при пробое фазного контакта на корпус прибора, что может быть следствием проникновения воды внутрь корпуса. До момента касания корпуса человеком напряжение не возникнет. И автомат и УЗО останутся включенными.
Но при касании возникнет напряжение, и вероятность его появления увеличивается из-за того, что пол или стены в ванной комнате тоже могут быть увлажнены, что увеличивает их проводимость. Вот в этом случае автомат, в отличие от УЗО, останется включенным, потому что проходящий через организм ток, вряд ли превысит номинальный, при котором отключается автомат.
Какой номинал выбрать
Минимальным опасным значением тока для организма является 100 mA. УЗО или дифавтомат позволит отключить подачу электроэнергии при достижении тока утечки 30 mA, независимо от того, на какой номинальный ток рассчитано любое из этих устройств. Указанное значение дифференциального тока – 30 mA, является минимальным в соответствии с требованиями ПУЭ (правил устройства электроустановок) для использования в жилых помещениях. Но для обеспечения большей безопасности, специалисты рекомендуют использовать УЗО для ванной комнаты с дифференциальным током 10 mA.
Дело в том, что человек, почувствовав действие электричества, может инстинктивно совершить неконтролируемые движения. При нахождении в ограниченном пространстве ванной комнаты, да еще на мокром скользком полу, это может привести к травмам. А при воздействии тока величиной 10 mA, реакция может быть менее интенсивной.

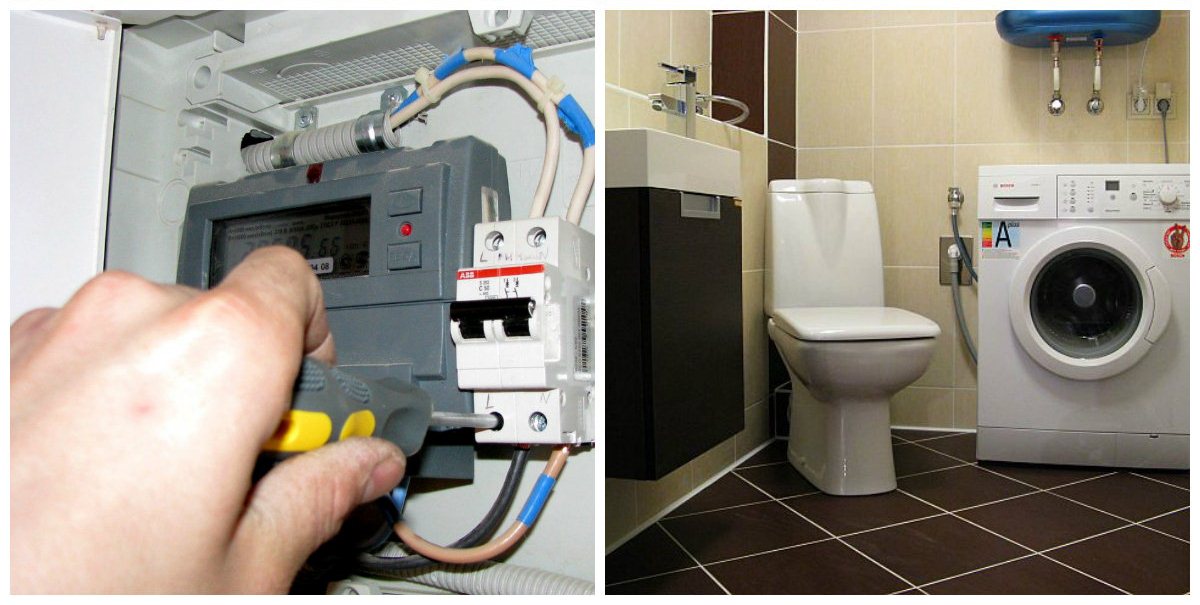

Подключение
При проектировании схемы электропроводки в ванной комнате, необходимо предусмотреть установку отдельного УЗО или дифавтомата на водонагреватель, если в конструкции этого прибора отсутствует дифференциальный выключатель. Стиральную машину, электрический полотенцесушитель, кабель встроенного «теплого пола» допускается подключать к сети через розетки с заземляющим контактом, используя защитное устройство, общее для всей группы.
Прокладка проводки должна выполняться только скрытым способом. Заземление розеток и приборов должно обеспечить контакт с «землей» только для корпусов. Нулевые проводники не должны быть соединены с заземляющим проводником, иначе УЗО или дифавтомат будет фиксировать ток утечки и выключаться при подключении нагрузки .
При правильном выборе УЗО и дифавтомата, при монтаже их в строгом соответствии с требованиями ПУЭ, появляется возможность подключения различных дополнительных электроприборов и устройств, что сделает пребывание в ванной комнате не только безопасным, но и комфортным.
