Фрезерный станок с двигателя от стиральной машинки. Токарный станок из двигателя от стиральной машины

В некоторых ситуациях дешевле приобрести новое изделие, чем восстанавливать вышедшую из строя бытовую технику. Однако расчётливый человек получит дополнительные выгоды, используя по назначению функциональные компоненты. В этой публикации представлены самоделки из двигателя от стиральной машины.. А видеофрагменты помогут более точно воспроизвести самоделки мастеров и получить полезные изделия быстро и без лишних затрат.

Читайте в статье:

Для чего пригоден двигатель от старой стиральной машины

Для начала необходимо уточнить реальные возможности имеющегося силового агрегата. В бытовой технике Советского периода устанавливали достаточно надёжные электродвигатели асинхронного типа (180−220 Вт). Их подключали к двухфазным сетям переменного тока. Ранее конструкции создавали в разборном исполнении. Поэтому при поломке ремонт не вызывает чрезмерных затруднений. Единственным исключением является повреждение обмоток. Современные модели отличаются увеличенной мощностью (до 340 Вт).

С конца 90-х годов прошлого века такие простейшие двигатели не используют. Вместо асинхронных, чаще применяют коллекторные агрегаты. Они компактнее, меньше весят. В соответствующих модификациях предусмотрены возможности:

• подключения питания от постоянного тока;
• плавной регулировки оборотов.

Для подачи тока на роторную часть применяют графитовые стержни с пружинными толкателями. Эти деталинеобходимо периодически заменять. Мощность электродвигателей коллекторного типа составляет от 340 до 780 Вт при скорости вращения рабочего вала в диапазоне 11400−15200 об/мин.

На фото изображён силовой агрегат, который впервые применили инженеры известного южнокорейского бренда LG. Его часто называют инверторным, так как предполагается возможность плавной регулировки частоты оборотов (до 2 тыс. за мин) с применением внешнего управляющего устройства. Мощность таких агрегатов превышает 500 Вт, что позволяет подключать его непосредственно к валу барабана без специального ременного привода. Следующие параметры и особенности мотора от стиральной машины-автомата определяют, где можно использовать данный силовой агрегат:

• мощность;
• скорость вращения рабочего вала;
• размеры;
• схема питания и управления.

К сведению! Более внимательные люди обращают внимание на ремонтопригодность, надёжность, устойчивость к внешним воздействиям. Они изучают мнение специалистов на специализированных форумах, официальные гарантии производителей.

Что можно сделать из старой стиральной машины: примеры работ с комментариями

Приведённые ниже сведения помогут реализовать разные проекты на основе соответствующего силового агрегата. Здесь представлены действующие самоделки из мотора от стиральной машины, которые хорошо проявили себя в ходе практических испытаний. К некоторым проектам приложены пошаговые инструкции с детальными пояснениями процесса сборки.

Как сделать шлифовальный станок или точило из двигателя стиральной машины

Иллюстрация	Описание действия
	Прежде всего, определим, какие сменные насадки будут применяться на практике. Существенное значение имеют особенности процессов обработки: длительность циклов, твёрдость материала заготовок и др.
	В данном варианте автор использует шлифовальные диски диаметром 200 мм с клейким слоем на нерабочей стороне. Он подобрал примерно соответствующую по размерам насадку от «болгарки» (175 мм) с резьбовым соединением в центральной части.
	Для реализации планов найден старый двигатель стиральной машины, который вращает якорь со скоростью до 1500 об/мин. На фото стрелкой отмечено пусковое реле, закреплённое на корпусе. Питание – от сети переменного тока 220 V.
	На токарном станке создана специальная насадка. Она прикреплена к валу 14 мм с помощью винта. К торцу детали приварен шток с резьбой, которая соответствует соединительному узлу переходника.
	В ходе практических испытаний стало ясно, что исходное вращение не соответствует направлению резьбы. Это значит, что при выполнении рабочих операций насадка будет откручиваться. Автор не применял специальную электрическую схему, а поменял местами крышки корпуса вместе с подшипником.
	Для надёжного закрепления силового агрегата создана из стальных уголков специальная станина. Сварные соединения зачищены. На завершающей стадии изделие покрыто последовательно грунтовкой по металлу и краской.
	С применением винтов к станине подсоединяется столик (1), оснащённый поворачивающейся рамой. В центре установлен опорный стержень (2) с регулировкой по высоте. С его помощью устанавливают точный угол, необходимый для работы с заготовками.
	Сборка подтвердила точность расчёта и отдельных деталей. Чтобы исключить ошибки, надо заранее подготовить комплект чертежей. Необязательно соблюдение инженерных ГОСТов. Однако надо внимательно разобраться в особенностях каждого компонента конструкции, отметить габариты и посадочные размеры.
	Практическое испытание показывает хорошую функциональность нового станка. Мощности вполне достаточно для обработки дюралевой заготовки. Дополнительный плюс – тихая работа двигателя стиральной машины.
	Для сбора и удаления отходов сделана специальная коробка с отводным патрубком для подключения пылесоса. Её устанавливают в нижней части станины под рабочей зоной.

К сведению! По этому алгоритму несложно создать качественный точильный станок из стиральной машины. Для повышения безопасности надо использовать во время обработки индивидуальные защитные средства. Также пригодится прозрачный щиток из полимера, закрывающий рабочую зону.

Токарный станок по дереву

Точило своими руками из стиральной машины создать неслишком трудно. Однако следующий пример демонстрирует относительную простоту изготовления более сложного оборудования.

Так как применён асинхронный двигатель от стиральной машины «Вятка», в цепи питания установлен конденсатор. Якорь этого силового агрегата вращается со скоростью 400/3000 оборотов за минуту. Чтобы установить ось параллельно частям рамы, подобраны шайбы соответствующей толщины.

Газонокосилка

На снимке отмечены важные нюансы:

1. Эти штанги (1) должны обладать достаточной прочностью, так как передвижение оборудования по участку выполняется вручную.
2. Выключатель двигателя от стиральной машины для удобства пользователя установлен около рукоятки. Для соединения используют провод (2) с качественной изоляцией. Обеспечивают хорошую герметичность электрических компонентов, чтобы не создавать аварийные ситуации в условиях повышенной влажности.
3. Ременной привод (3) уменьшает уровень вибраций. Изменив размеры шкивов, подбирают оптимальную скорость вращения ножей.
4. Такие узлы (4) используют для регулировки просвета, высоты стрижки газона.
5. Крупные колёса (5) пригодятся для преодоления препятствий на земельном участке.

Корморезка

Как превратить двигатель от старой стиральной машины в генератор

Однако для получения такого результата необходима специальная подготовка. На торце ротора делают углубление. В нём закрепляют постоянные магниты. Модернизированную деталь устанавливают на место. Чтобы накапливать полученную энергию, используют выпрямитель и аккумулятор. Эти блоки подключают через контроллер для оптимизации процесса зарядки.

Бетономешалка

Здесь две ременные передачи дополнены редуктором. В комплексе получилось создать необходимый вращающий момент при относительно небольшой мощности электрического привода.

Циркулярная пила

Что можно сделать из барабана стиральной машины: простые конструкции

На практике пригодится не только двигатель от стиралки. Что можно сделать из барабана, рассказано в следующих разделах публикации.

Мангал из барабана от стиральной машины: фото и полезные советы

Мангал из нержавеющей стали выглядит великолепно. Он длительное время сохраняет функциональные характеристики и безупречный внешний вид. Его несложно очищать от загрязнений. Тут нет острых углов и других потенциально опасных частей. Пригодится стойкость к высоким температурам. Небольшой вес подразумевает отсутствие затруднений при перемещении. Наиболее подходящая заготовка – барабан от стиральной машины с вертикальной загрузкой. В нём установлены специальные дверцы, которыми закрывают топку, регулируют приток воздуха.

Получится ли коптильня из барабана стиральной машины

Для обработки мясо, рыбу и другие продукты питания помещают на длительное время в закрытую ёмкость, где поддерживается высокая концентрация дыма. Применяют низко- и высокотемпературную технологию. В любом случае пригодится хорошая герметичность.

Заваривают все лишние отверстия. Устанавливают патрубок для подачи дыма. Внутри монтируют решётчатые полки и подвесы для размещения продуктов.

Декоративные и функциональные поделки из барабана стиральной машины

На этих снимках приведены примеры изделий, которые можно создать быстро и качественно без подробных инструкций:

Как своими руками создать перосъёмную машину из стиральной машины: использование нескольких частей старого оборудования

Фото демонстрирует, что можно сделать из стиральной машины-автомата активаторного типа. После значительной переделки получится удобное приспособление, которое поможет автоматизировать утомительный процесс обработки птицы перед продажей (длительным хранением). Подобное оборудование применяют для решения бытовых и коммерческих задач.

Аналогичную конструкцию создают из стиральной машины. В стенки бака и диск, установленный снизу, вставляют резиновые штыри (билы). При вращении донной части эти упругие элементы срывают перья с тушки. Для повышения эффективности процесса и удаления мусора применяют полив с верхней стороны ёмкости.

Самоделки из двигателя от стиральной машины: выводы и дополнительная информация

В любом случае даже при работе с относительно простой конструкцией следует подготовить проектную документацию. Это упростит поиск дополнительных комплектующих, предотвратит ошибки при сборке. Для публикации собственных идей и получения ответов на дополнительные вопросы пользуйтесь комментариями. С помощью нашего онлайн-журнала несложно сделать правильный вывод о том, что делать со старой стиральной машиной после завершения целевого применения техники.

Видео демонстрирует принцип действия и особенности перосъёмной машины:

Фрезер является незаменимым инструментом при проведении всевозможных работ по дереву и активно используется профессионалами. Но если он нужен домашнему мастеру для проведения разовых работ, то есть смысл попробовать сделать его своими руками из подручных инструментов. Конечно же, самодельный фрезер по дереву, изготовленный, например, из дрели или болгарки, не способен полностью заменить стандартный инструмент. Но некоторые несложные операции, не требующие особой чистоты обработки, таким агрегатом выполнять вполне допустимо.

Фрезер из дрели своими руками изготавливается легко и быстро, поскольку данный инструмент уже имеет патрон, в который можно зажать хвостовик фрезы. Но поскольку дрель развивает небольшие обороты, около 3000 об/мин, то добиться хорошего качества обработки детали не получится.

Для сравнения: фрезеровальная машина развивает скорость до 30000 об/мин.

В качестве подставки для закрепления дрели идеально подходит приспособление для вертикального сверления , которое можно приобрести в магазине электроинструмента. Потребуется лишь сменить оснастку, и самодельный фрезер готов.

Также подобную подставку можно изготовить из ЛДСП , как показано на следующих рисунках.

К примеру, таким самодельным аппаратом можно не хуже, чем готовым фрезером проделывать паз в плите из ЛДСП под Т-образную кромку из ПВХ.

Как сделать фрезер из болгарки

Не секрет, что угловая шлифовальная машина часто используется для для шлифовки, полировки и фрезеровки различных поверхностей дисковыми и чашечными насадками. Но если на шпиндель агрегата накрутить цангу, то получится фрезер из болгарки, который сможет работать не только с дисковыми фрезами, но и с любой оснасткой, имеющей цилиндрические хвостовики.

Если в цангу зажать фрезу из твердосплавного материала, то получится фрезер по металлу.

Также, чтобы сделать фрезер, на шпиндель болгарки можно закрепить и обычный кулачковый патрон от дрели.

На фото выше показано приспособление для болгарки, превращающее ее в ручную фрезерную машину. Как сделать приспособу, можно понять из этого видео .

Фрезер из двигателя от стиральной машины

Очень часто народные умельцы изготавливают различные станки из двигателя стиральной машины: токарные по дереву, сверлильные, точильные, циркулярные, а также стационарные фрезерные станки. Чтобы изготовить последний, сначала потребуется смастерить стол способом, описанным выше. Далее, на вал двигателя необходимо установить цангу для зажима фрез.

Поскольку закрепить ее на валу мотора без переходника не получится, то его придется заказать у токаря.

Также потребуется сделать подъемный механизм для удобной регулировки вылета инструмента. Делается он из двух труб, выполняющих роль стоек, на которых закрепляется двигатель, и резьбовой шпильки.

Шпилька одним концом входит в закрепленную к днищу стола гайку, а вторым упирается в нижнюю часть мотора. На шпильке жестко закрепляется поворотное колесо, с помощью которого и осуществляется регулировка высоты.

Чтобы на мотор при работе станка не попадала пыль, можно уложить сверху двигателя небольшой кусок поролона.

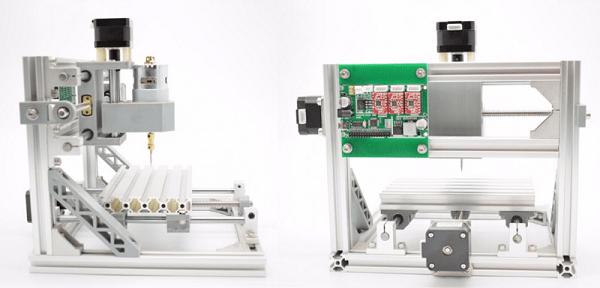

Агрегат с числовым программным управлением (ЧПУ) применяется, в основном, для гравировки и фигурной резьбы по дереву. Управляется он с помощью компьютера, благодаря чему на заготовках можно вырезать очень сложные узоры с высокой точностью. В Китае можно купить готовые мини-станки с ЧПУ для изготовления сувенирной продукции по цене около 10000 рублей.

Конечно же, можно приобрести все детали для станка и собрать ЧПУ-фрезер собственноручно. Но если посмотреть на стоимость всех комплектующих, то будет намного дешевле приобрести готовое изделие с уже настроенным программным обеспечением.

Рейсмус и фуганок из фрезера

Назначение рейсмуса – это калибровка заготовок из дерева в один размер по толщине.

На базе фрезера также можно сделать некое подобие данного агрегата.

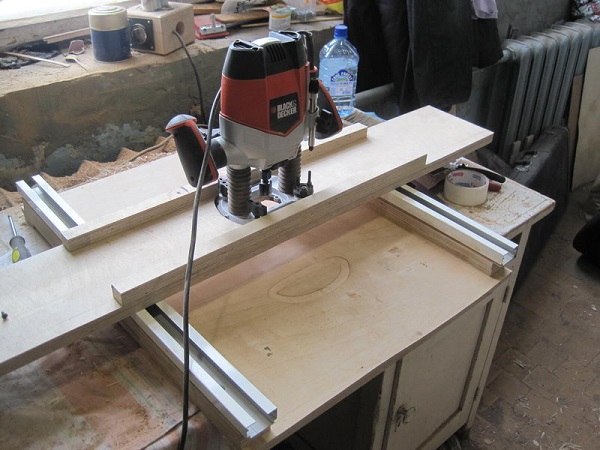

Рейсмус из фрезера своими руками можно изготовить из пары направляющих, закрепленных на ровной поверхности, и площадки, на которой закрепляется фрезерная машина. Деталь, которую нужно выровнять по толщине, закрепляется на столе, под площадкой с агрегатом. На фрезере сначала выставляется нужный вылет оснастки, после чего проводится обработка всей поверхности детали.

Используя фрезеровальную машинку в качестве привода, можно изготовить и мини-фуганок для обработки небольших по размеру заготовок. На рисунке ниже показано, из каких деталей состоит портативный фуговальный станок.

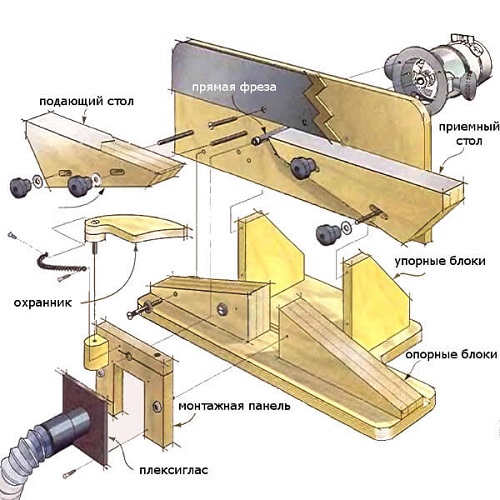

Также можно изготовить стационарный фуганок из фрезера для обработки длинных заготовок. Как это делается, можно узнать из следующего видео .

Всем привет, представляю вашему вниманию очень простой в изготовлении . С помощью него вы сможете делать ручки для инструмента, производить шлифовку и так далее. Делается все довольно просто, в качестве основы используется двигатель от стиральной машины мощность всего 180 Ватт, который вращается с частотой 1425 оборотов в минуту. Такие двигатели применялись во многих советских стиральных машинах. Хоть они уже довольно старые, служат подобные моторчики еще довольно долго.

Материалы и инструменты, которые использовал

Список инструментов:
- болгарка;
- сварочный аппарат;
- измерительный инструмент;
- дрель.

Список материалов:
- квадратные трубы;
- листовая сталь;
- двигатель от стиральной машины (180 Ватт);
- болты, гайки, шайбы, резьбовые стержни и другие мелочи.

Процесс изготовления :

Шаг первый. Сборка основы
В качестве основы автор использовал трубы квадратного сечения. Благодаря их форме мы получаем отличные направляющие. Режем трубы, зачищаем, а потом свариваем конструкцию.

Шаг второй. Кронштейн для двигателя
Чтобы закрепить двигатель, нам понадобится стойка. Ее автор делает, путем сваривания двух кусков квадратных труб. К стойке привариваем квадратную пластину с отверстиями, к которой и будет крепиться двигатель.

Сама стойка приваривается к куску швеллера, а крепится все это дело на раме подвижно, путем прикручивания болтами с гайками. С другой стороны направляющей устанавливается аналогичный отрезок швеллера.

Шаг третий. Бабка
Бабку свариваем из листовой стали, а чтобы она ездила по направляющим, нам понадобятся квадратные трубы немного большего диаметра, чем мы использовали для основы. Разрезаем их, свариваем и получаем отличную передвигающуюся платформу.

Шаг четвертый. Патрон
К валу двигателя приваривается патрон, его делаем из куска круглой стальной трубы. Желательно прихватить для начала деталь сваркой и покрутить вал, будет сразу видно, есть ли биения. Ну а если все ровно, то можно приварить и окончательно.

Шаг пятый. Подручник
Из листового металла и резьбовых стержней собираем подручник. У автора он может регулироваться по высоте, а также можно менять его угол. Если подходящей по толщине листовой стали нет, можно вырезать ее из швеллера или уголка.

Шаг шестой. Вращающийся узел бабки
Упорная деталь на бабке должна вращаться вместе с изделием. Чтобы сделать этот вращающийся упор, автор приспособил два подшипника, которые были установлены в кусок круглой трубы. Далее все это дело приваривается к оси бабки, на конце понадобится установить острый наконечник. Чтобы было удобно зажимать изделие, автор прикрутил к бабке большую алюминиевую ручку от водопроводного крана.

Хоть в профессиональной мастерской, хоть в обычном гараже нередко требуется для каких-нибудь хозяйственных надобностей точно насверлить несколько отверстий в металле, дереве и других материалах. Обычная бытовая дрель для этого может не подойти, особенно когда нужна повышенная точность. На помощь может прийти сверлильный станок из стиральной машины, а точнее из двигателя стиралки, который можно сделать своими руками. Он обойдется вам совсем недорого. Именно об изготовлении такого станка пойдет речь в статье.

Основные детали

Прежде чем собирать сверлильный станок с применением двигателя от стиральной машины, необходимо четко уяснить правила техники безопасности, как при сборке, так при последующей эксплуатации подобного оборудования.

Помните! Работа с самодельным сверлильным станком может быть опасна для жизни и здоровья! Будьте предельно внимательны и не забывайте, что при отсутствии необходимых навыков не стоит браться за изготовление таких агрегатов. Мы не призываем всех делать и использовать сверлильные станки и приводим данную информацию лишь в ознакомительных целях.

Итак, какие детали нужны для изготовления сверлильного станка? Условно все необходимые детали станка можно разделить на 3 группы: двигатель и приводной механизм, станина и механизм движения дрели в вертикальной плоскости, электронная начинка. В первую группу входят:

Детали второй группы:

• стальной уголок 50 мм;
• стальная балка 30х60х30 см;
• квадратный лист металла 40х40 см;
• стальные скобы;
• старая рулевая рейка от ВАЗа восьмерки;
• крепеж;
• вал сверла;
• подшипники 6003 2RS;
• подшипники 8103;
• патрон от дрели;
• самодельная вертушка из трех шпилек, сваренных между собой.

И, наконец, детали третьей группы представлены электронной начинкой, которая будет управлять оборотами двигателя, чтобы сверлильный станок работал стабильно без сбоев. Проще всего использовать готовую микросхему TDA 1085, хотя могут быть и другие варианты.

Механизм станка

Изготавливая сверлильный станок из двигателя стиралки и других моторов, самоделкины уже давно уяснили, что проще добиться желаемого, используя как можно больше стандартных штатных деталей. Пусть это сделает конструкцию несколько дороже, зато она будет надежнее и дольше прослужит, а главное собрать ее будет проще. Яркий пример – использование рулевой рейки от ВАЗа при изготовлении подвижного механизма. В сущности это и есть подвижный механизм, остается лишь придумать ему достойное обрамление.

На картинке выше вы видите начальный этап изготовления механизма сверлильного станка. Стальную балку мы надежно привариваем к листу металла, создавая, таким образом, надежную и крепкую станину. К стальной балке расположенной вертикально мы прикручиваем на болты со скобами рулевую рейку от ВАЗ 2108 так, как показано на рисунке.

В данном случае у нас сразу возникли проблемы с креплением вертушки, и нам пришлось прорезать небольшую выемку в основании стальной балки.

Переходим к более сложному этапу, а именно к изготовлению основы подвижного механизма и частей самого механизма, без которого сверлильный станок не сможет функционировать. Отдельно эта часть станка демонстрируется на рисунке выше.

1. Из обрезков уголка надо сделать прямоугольную раму с припуском с одной стороны, для крепежных элементов. На эти большие болты одеты подшипники, благодаря которым данный важнейший элемент конструкции как по рельсам будет двигаться вверх и вниз по балке.
2. К раме сбоку привариваем еще один обрезок уголка, в котором нужно просверлить отверстие под болты. Ими рама прикручивается к подвижной рулевой рейке.
3. Из двух обрезков уголка свариваем квадратный профиль, в тело которого мы вставим вал сверла с подшипниками. Соответственно с одной стороны на вал будет одет патрон, а с другой шкив.

Теперь нам осталось только прикрутить размещенную на картинке выше деталь к рулевой рейке. Получилась добротная основа, которая уже внешне напоминает сверлильный станок.

Мотор и его подключение

Подключение, проверка и неоднократно нами рассматривалось в рамках других публикаций, так что останавливаться на этом не будем. Отметим лишь, что перед тем как устанавливать двигатель на сверлильный станок, неплохо будет проверить его на работоспособность .

Итак, из уголков свариваем раму, на которую сажаем двигатель и прикручиваем данную конструкцию сбоку на подвижный механизм сверлильного станка. Предварительно сажаем на вал двигателя шкив.

Теперь нам остается натянуть между шкивами приводной ремень, подключить двигатель к плате микросхемы TDA 1085, запитать станок от бытовой электрической сети и можно испытывать новый сверлильный станок, который вам с большим трудом удалось сделать. Зарядите в патрон сверла разного диаметра и посмотрите, как сверлильный станок справляется с проделыванием отверстий в толстых листах металла – завораживающее зрелище.

Важно! Подключая микросхему к двигателю, не забудьте защитить ее пластиковым корпусом, мало ли что в нее может отлететь в мастерской во время работы.

В заключение отметим, сделать сверлильный станок с применением мотора от отслужившей стиральной машины вполне можно, если иметь правильные руки, большое желание и мастерскую с соответствующим оборудованием. Такой станок «обойдется в три копейки, а работать будет на три рубля». Удачи!

На барахолке часто попадаются движки от стиральных машинок советских времен или даже от современных изделий. Стоит такой движок обычно не дорого, а вот пользы от него может быть очень много.

Идея заключается в том, чтобы сделать из него шлифовальный станок, работоспособность которого может быть даже лучшей, чем у китайского аналога. Однако перед покупкой желательно проверить работоспособность.

Для начала замеряем сопротивление рабочей и пусковой обмотки. Наибольшее значение имеет пусковая обмотка. Приступаем к производству каркаса для нашего будущего станка. Он должен быть устойчив и прочен.

Для формирования каркаса используются металлический уголок и профильная труба. Нарезаются заготовки. Устанавливается движок на часть каркаса, а затем корпус собирается вокруг него полностью при помощи сварки. Далее делаем к станине столик из той же профильной трубы, разрезав ее пополам.

Основные этапы работ

Свариваем пару отрезков кругляка, формируя равномерный зазор между ними и гайками по краям. Под столик нужно сделать упор. Затем изготавливаем дополнительную деталь для фиксации необходимого угла, который можно регулировать.

Берем диск от старой пневматической шлифовальной машинки диаметром 150 мм. Подрезаем резьбу на валу двигателя и на самом диске под переходник из удлиненной гайки. Если двигатель конденсаторный, а его мощность 180-200 Вт, подключаем пусковой конденсатор на 12 мкФ (из расчета 7 мкФ на 100 Вт).

Один конец прикручиваем к проводу двигателя, другой – к одному из проводов сетевого кабеля. Размещаем конденсатор около движка с помощью стяжек. Добротно изолируем все контакты и фиксируем сетевой кабель во избежание смещения.

Для удобства перемещения станка можно сделать ручку из полипропиленовой трубы, внутри которой металлический стержень. Она крепится к самому движку. Собираем всю конструкцию, устанавливаем диск и запускаем наш станок в работу.
