Как построить мансардную крышу своими руками по уникальной технологии возведения. Пошаговая инструкция по строительству ломаной мансардной крыши своими руками Как сделать каркас мансардной крыши

После вхождения в моду лофтов, то есть, по сути, переоборудованных под жилье чердаков, ломаные крыши стали чрезвычайно популярными. Это своего рода вариация на тему двускатной крыши, но несколько более сложной геометрии. Благодаря обустройству ломаной крыши в своем доме, появляется возможность увеличить полезный жилой объем мансарды — значительно приподнять потолок в крайних точках ската. Кроме того, как считают многие, такая крыша смотрится более необычно и значительно эффектнее, чем простая двускатная.

Строительство ломаной крыши несколько сложнее, чем двускатной, но проще, чем любой четырехскатной — вальмовой, полувальмовой, шатровой, а также других с более экзотичной геометрией. Однако перед тем как приступить к изучению данной темы, рекомендуется ознакомиться с основными терминами и понятиями и узнать, как возводить более простые варианты крыш — односкатную и двускатную.

Ломаная крыша: с чего начать

В строительстве без планирования не строится даже собачья будка, так что нулевым шагом в возведении ломаной крыши станет построение чертежа. Его можно выполнить на компьютере или вручную. Для начала строим фронтальную проекцию стопы (стопа вкратце — основа дома без крыши) нашего дома. Теперь, также соблюдая пропорции, строим на чертеже такую крышу, какая нам нравится. Не забываем при этом, что под ней будет находиться мансарда, так что нужно продумать высоту потолков в ней. Так мы получим ориентировочную высоту крыши, градус ската и другие параметры.

На предложенном плане излом располагается на высоте 3,1 метра, что, собственно, будет (условно, без учета подкровельного пирога) чистовой высотой потолка в мансарде. Если отделка будет выполняться гипсокартоном, то в итоге в мансардном этаже потолок будет около 2,5 метров — весьма неплохо. Наружные углы скатов с горизонтом составляют: конькового — 30°, боковых — 60°. Кстати, если угол ската составляет 60° и более, то при расчетах снеговая нагрузка может не учитываться — снег на ней удерживаться не будет. Ваш собственный чертеж может иметь и другие параметры.

Расчет составляющих стропильной системы

Чтобы наша крыша не рухнула под собственным весом и весом «кровельного пирога», нужно точно подобрать сечения брусьев и досок стропильной системы, а также произвести расчет их максимальной прочности. Для этого нужно воспользоваться специальной программой «Расчет стропил и балок перекрытия ».

Чтобы рассчитать сечение балок боковых скатов, нужно открыть закладку (они внизу окна) «Строп.1». Далее устанавливаем подходящее сечение и вносим из плана нашего дома показатель вертикальной силы реакции (на рисунке в программе это красная стрелка, направленная вверх) в самой верхней точке стропила. Назовем этот показатель Q1 кг.

Устанавливая доски затяжек, под каждую где-то посредине длины устанавливаем временную подпорку. Это позволяет снизить степень провисания. Можно использовать подпорки 2,5×15 см (на иллюстрации можно видеть подпорку только под одну затяжку). Они необходимы, чтобы во время монтажа стропил можно было не бояться, что одно из брусьев подломится, а также для исключения провисания.

Поверх затяжек кладем доску 2,5×15, которая стянет их и сделает всю конструкцию более устойчивой. Важно: эту доску нельзя устанавливать точно по центру — она будет мешать дальнейшему монтажу. Достаточно будет отступить от центральной оси около 20 см вправо или влево.

Теперь ставим брусья боковых стропил, как это показано на иллюстрации . Не забываем, что, несмотря на все наши старания, геометрия основания кровли могла получиться отнюдь не идеальной. Потому сначала делаем шаблон по торцевому брусу. Затем на всех последующих стропильных брусьях делаем только верхний запил. После этого прикладываем стропило в нужное нам место и только тогда уже окончательно запиливаем его внизу. Только после этого крепим стропило.

Если длины бруса не хватает, его можно нарастить, но под место стыка нужно непременно поставить дополнительную стойку.

Теперь можно монтировать заглушки для утеплительного материала, как это показано на иллюстрации .

Далее можно ставить стропила верхнего конькового ската. Изготавливаем временную стойку: берем доску 2,5×15 и ставим ее точно перпендикулярно на крайней затяжке, как это сделано на иллюстрации . Правый (или левый) край доски должен быть выровнен точно по центральной оси. Теперь берем такого же сечения доску, прикладываем ее к нашей центральной стойке и карандашом делаем отметки, где будут находиться верхний и нижний запилы — мы получили шаблон.

Создание мансарды – популярного вида помещения – своими руками на сегодняшний день не представляет трудностей. Давайте рассмотрим все этапы строительства, а также плюсы и минусы данной конструкции.

Особенности

Дом – это место, где нам хотелось бы окружить себя уютом, иметь возможность отдыхать с семьей и работать. Иногда это становится невозможным из-за недостатка квадратных метров. Как сделать жильё просторным и комфортабельным? Строительные технологии шагнули далеко вперед – появились ресурсы, позволяющие расширить занимаемые площади своими руками посредством пристроек. Но если земли недостаточно, тогда наиболее удачным вариантом станет мансарда!

В настоящее время - это модная конструкция для частных домов. Еще в XVII веке мансарда была задумана как способ расширения жилья для бедных слоёв населения. А благодаря французскому архитектору Мансар (фр. Mansard) переделка крыш в жилые апартаменты стала очень популярна и среди богатых. Отсюда, кстати, и пошло название – мансарда.

Многие задаются вопросом: «Мансарда или дополнительный этаж?». Сразу стоит уточнить, что это две разные вещи. Перед выбором того или иного варианта взвесьте все минусы и плюсы, за и против, учтите назначение вашего жилища (дача или постоянное место проживание), ваше семейное положение, а также бюджет. Намного экономичнее выйдет возвести мансарду, нежели полноценный второй этаж.

В этой статье мы расскажем вам, как существенно преобразовать полезную площадь при минимальных вложениях. А с выполнением всех необходимых мероприятий вы сможете справиться и собственными силами.

Монтаж и обустройство мансарды, фасад которой полностью или частично образован поверхностью наклонной крыши, – это обширный простор для фантазии и творчества. Столько места не должно пропадать зря! Здесь выйдет отличная студия, рабочий кабинет или место для хранения ненужных вещей. Но не слишком ли уж это расточительно - превращать драгоценные метры площади в склад?

Обычно чердачные помещения предоставляют детям, которые любят размещаться на высоких уровнях, и к тому же низкие балки взрослым часто доставляют некоторые неудобства. Этаж этот самый последний, а чем выше, тем, без сомнения, вид лучше. Наличие труб, соседство с крышей, выносной балкон, пологий потолок – все это станет стильным подспорьем для создания архитектурного дизайна.

Объективная оценка специфики и знание конструктивных качеств этого типа надстройки дают шанс, что все получится как нельзя лучше, не будет нанесен вред несущим стенам и фундаменту дома, а жилище прослужит долгое время. Поверьте, чердак – весьма полезная вещь!

Самое удачное решение – это каркасная мансарда. Прежде чем начинать разрабатывать план надстройки, вы обязаны удостовериться, что нижний этаж сможет выдержать дополнительную нагрузку. Ведь каждый человек, сталкивающийся с постройкой, знает, что основное здание размещено на несущей конструкции, которая рассчитывается, исходя из всей массы строения. Поэтому в начале строительства необходимо сделать нужные расчеты, а также проверить фундамент, нет ли на нем трещин или каких-либо разрушений. При необходимости основание нужно будет укрепить. На этом этапе лучше всего обратиться к профессионалам.

На основе того, как устроены крыша, внешний вид мансарды может быть различной. Как правило, мансарда занимает весь верхний этаж, хотя иногда встречаются варианты, расположенные по одну сторону от продольной оси здания. Нечасто можно увидеть мансарды, выходящие за пределы нижних конструкций.

Чаще всего крыша бывает двускатной либо ломаной. Более сложный вид двускатной конфигурации пользуется популярностью: крыша состоит как бы из двух плоскостей. Но каждую из них мы обсудим более подробно чуть позже. Окна, большие или маленькие, расположенные на потолке, пропускают вo много раз больше света, чем обычные окна в комнатах на нижних этажах.

При выборе кровельного покрытия соблюдайте гармонию, чтобы не нарушить сочетание формы мансардного этажа и крыши.

Также можно сразу утеплить помещение СИП панелями. В итоге у вас получится облегченная конструкция, которая состоит более чем на 50% из лёгкого пенополистирола, следовательно, не создает нагрузку на стены и перекрытия.

Есть несколько особенностей при проектировании, которые нельзя игнорировать.

отнеситесь серьёзно к теплоизоляции, которую следует усилить, ведь именно крыша часто «страдает» от нередких и порой сильных перепадов температуры;
немаловажно произвести на совесть гидроизоляцию, чтобы со временем утеплитель не намок;
между теплоизоляционным слоем и кровлей необходимо сделать вентиляцию надлежащим образом.

Параметры стропильной конструкции должны быть обусловлены дальнейшим сооружением теплоизоляции, которая размещается между брусовыми стропилами и имеет толщину не менее 20 см. Стропилы обязаны быть не менее 25 на 25 см.

Основные показатели древесины, важные для устройства системы, – это стойкость при изгибе и сжатии, нужная плотность и влажность.

Деревянные стропила, в свою очередь, требуют обработки антисептиками либо огнебиозащитными структурами и должны иметь границы огнестойкости.

Дизайнеры советуют оставлять целым пространство мансарды. Тем не менее если возникает необходимость разделения комнат, то возводить перегородки лучше при помощи гипсокартона.

Рассмотрим также недостатки данного вида подстройки:

из-за наклонной крыши, в отличие от обычного этажа, размер площади мансарды будет меньше;
высота должна быть оптимальной, иначе возникнут проблемы с закрыванием/открыванием дверей;
психологический фактор: иногда людям кажется, что не хватает воздуха, всякий раз хочется пригнуться, человек может ощущать дискомфорт;
независимо от типа покрытия кровли и даже правильного монтажа шумоизоляции звуки от дождя будут проникать в помещение;
важно грамотно продумать систему отопления;
лестница, ведущая на чердак, может быть слишком крутой, следовательно, небезопасной.

Варианты конструкций и материалы

Воспользовавшись советами специалистов, тщательно разработайте будущий проект чердачного помещения. После этого подготовьте дизайн мансарды, так как это не просто определенное количество квадратных метров, а индивидуальность фасада – гордость строения. От методов покрытия и материалов для кровли зависит внешний облик и интерьер.

Выделяют несколько видов кровли.

Односкатная

Простейший вариант, представляющий собой покатую площадь, закрепленную на несущих стенах. Преимущества: простота расчетов и монтажных работ, благодаря малому весу подойдет для строений на фундаментах упрощенного типа. Недостатки: не самый привлекательный внешний вид, чувствительность к нагрузкам (снег).

Двускатная

Один из самых распространенных вариантов. Такое строение представляет собой два противоположных ската, ложащиеся на служащие опорой стены здания и соединяющиеся наверху коньком. Материальные вложения в двухскатную крышу достаточно невелики, при этом выглядит она эстетически привлекательно. Устройство двускатной крыши включает: стропила, обрешетку, наклонные плоскости, мауэрлат, горизонтальные ребра, конек, ендовы, свесы.

Ломаная

Ломаная кровельная структура является подвидом двускатной крыши, но с более комплексной конфигурацией. Из-за формы и наличия ломаных линий и произошло это название. Такая крыша придает дому солидность и основательность.

Четырехскатная или вальмовая

Одна из самых крепких и устойчивых к сильному ветру и протечкам во время осадков кровельных систем, где вместо фронтонов устанавливаются два ската треугольной формы. Комплексный монтаж – минус данной конструкции: требует точности при расчетах стропильной системы и установке каркаса. По этой причине проектирование обычно доверяют профессионалам.

Многощипцовая

Среди всех конструкций самой сложной, но при этом самой вызывающей интерес считается многощипцовая. Она характеризуется наличием нескольких фронтонов (от 3 и более). Большой плюс заключается в способности одним уровнем закрыть несколько помещений. Но в целом этот тип мансард работает преимущественно на архитектурный стиль и дизайн.

Мансардную часть при этом разделяют на два вида. Она может быть:

одноуровневая – достаточно практичный вариант в исполнении, не требующий сложной разработки и серьёзных расчетов;
двухуровневая – это сложная в возведении постройка, проект которой создается сразу совместно с домом.

Нынешние строительные технологии позволяют сделать на мансарде разные виды балконов. Чтобы выбрать нужную конструкцию, следует рассмотреть проектные особенности нижнего этажа. И неважно, был ли балкон внесен в план предварительно, его можно будет сделать в конце всех этапов строительства.

Самый удачный вариант расположения – со стороны торца. В таком случае балкон будет напоминать лоджию. Его возводят вместе с мансардой, что позволяет использовать часть крыши как навес, а перекрытие этажа – как пол.

Другой тип постройки – вариант, когда балкон располагается в кровельной части. На стадии перекрытия крыши часть строения оставляют без покрытия, чтобы там можно было обустроить балкон.

Чертежи и расчёт

Основным параметром при планировании мансардного этажа является уровень потолка, оптимальная высота которого должна составлять не менее 2,5 м. Сделайте чертеж перед непосредственной постройкой, оцените всё и укажите точные расчеты, чтобы все удалось построить точно. Самый идеальный вариант – это ломаная двускатная крыша, но тогда должно быть установлено как можно больше несущих опор для достаточной надежности, так как такой вид кровли усиливает давление на стены.

В расчеты не забудьте включить систему вентиляции, а также окна и трубы печного отопления, если таковые предполагаются.

Сама высота надстройки не имеет предела, а вот нижние концы должны быть не менее 90 см.

План должен содержать все информацию об особенностях формы, геометрических размерах и углах уклона скатов.

После того как будет выполнен точный расчет стропильной системы мансардной крыши, следует закупить все необходимые материалы и подготовить крышу. Только после этого и можно приступать к строительству.

Этапы изготовления мансарды своими руками

Очень важно выбрать дизайн и стиль интерьера на первоначальном этапе, а также принять решение относительно материалов для отделки. Следует прислушаться к мнению профессиональных дизайнеров, которые советуют применять только качественное сырьё. Мы пошагово расскажем вам о всех этапах строительства.

Крыша

Итак, первый этап – разработка проекта новой будущей крыши в старом помещении. Неважно, будет ли она односкатная, двускатная или ломаная, вне всякого сомнения внешний вид результата будет напрямую зависеть от конструктивных свойств крыши, а также примененного сырья. Сделайте схему в разных перспективах, чтобы лучше понять, как разместить элементы стропильной системы. Наиболее важно точно рассчитать высоту конька крыши, ведь именно от нее зависит размер площади под ней.

Высоту конька берем приблизительно 3,5 м – при самостоятельном сооружении каркаса, позволяющем выпрямиться в полный рост.

Важно помнить, что для того, чтобы своими руками соорудить каркас, вы обязаны знать о существовании двух типов стропильных систем: наклонных и висячих. Они отличаются между собой методом крепления узлов к стенам.

В домах, где нет несущей стены, будет использован механизм висячих стропил, которые будут держаться только на стенах дома и соединятся между собой гвоздями или шурупами при помощи угловых накладок. В этом случае ширина однопролетного здания, где предполагается именно этот тип стропил, не может превышать 6 м. Если же параметры дома больше, например, когда ширина пролета превышает 9 м, то тогда приходится делать большее количество подкосов.

В двухпролетних домах, где имеется только средняя опорная стена, делаются наслонные стропила. В таком случае три точки основания (две на наружных стенах дома и одна на внутренней) зависят от ширины постройки: больше 10 м – одна опора, a при ширине около 15 м понадобятся уже две опоры. Стропила крепятся между собой при помощи угловых накладок. Сама обрешетка изготавливается из реек или досок.

Паро- и теплоизоляция являются ключевыми этапами создания мансарды. Поверх обрешётки укладывается пленка мембранного типа, которая защитит от проникновения влаги, а с внутренней стороны для утепления укладывается стекловата.

Следующий этап – монтаж кровли, внутренняя обработка и дизайн стен и перегородок, а также установка окон.

Как мы уже рассказывали выше, наиболее удачным будет применение в качестве материала для кровли металлочерепицы или профнастила.

Полы

Вначале позаботьтесь о звуковой и тепловой изоляции от ниже находящегося этажа. Эту задачу можно выполнить несколькими способами: засыпка керамзита или укладка плит из минеральной ваты. Оба метода предполагают защиту от влаги гидропленками. Также уделите внимание деревянному межэтажному перекрытию. Тут утепление выполняется с перевязкой швов утеплителя и балок.

Покрытие полов выбирайте на свой вкус. Это может быть керамика, паркет или ламинат.

Окна

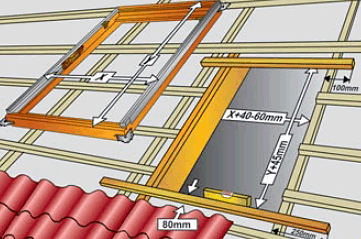

Окна для чердака – довольно-таки трудоемкий, хоть и стоящий того процесс, поэтому подумайте, сможете ли вы сделать его в одиночку. По сути, они особо не отличаются от фасадных, но есть одно серьёзное различие – особый тип открывания. К тому же при установке придется разобрать металлочерепицу, пытаясь сохранять при этом гидроизоляцию. Но это нестрашно, ведь именно благодаря окнам в комнате становится намного светлее и просторнее!

Очень важно знать, что при нерегулярном очищении от снега и льда окно может подвергнуться перепадам температур, поэтому важно подбирать модели в соответствии с тем климатом, в котором вы проживаете.

Выбор отопления

Для комфортного проживания и использования помещения также нужно позаботиться об отоплении мансарды. Оно должно не только поддерживать и удерживать тепло внутри, но и быть безопасным и экономичным.

Учитывать все детали нужно еще на начальных этапах проектирования. Предлагаем вашему вниманию несколько методов отопления мансардного этажа.

Камин. Эффективный, уютный и вполне безопасный способ.
Если в вашем доме уже имеется система отопления на нижнем этаже , то вам необходимо только произвести монтаж дополнительных труб и батареи.

Установка независимой системы обогрева только для мансарды – самое правильное решение. Возможно установить абсолютно любые котлы отопления, при этом соблюдая необходимые меры безопасности. Но более удобные – турбированные газовые котлы, не требующие отдельного помещения. Они крепятся на стену, к тому же очен просты в использовании.
«Теплые полы». Для создания комфортного микроклимата в помещении можно установить полы с подогревом. Это возможно сделать как своими руками, так и с помощью специалистов. В любом случае это достаточно экономичный вариант.

Важный момент – грамотное обустройство вентиляции. Только так отопление мансарды будет хорошо работать.

Утепление и вентиляция

Так как у мансарды площадь соприкосновения с улицей самая большая, по сравнению с нижними этажами, то к ее утеплению стоит отнестись очень тщательно. Сегодня рынок предлагает разнообразные утепляющие материалы. Однако при решении этой задачи, касаемой полноценной теплоизоляции и пароизоляции для дома, не забывайте о главных условиях, и тогда это снизит не только теплопотери и расходы на отопления дома, но и защитит потолок и стены от сырости, гнили и мокроты, образования наледей на кровле. Выбор материалов для «кровельного пирога» должен выполняться в соответствии с требованиями СНиП.

Когда вы будете выбирать в магазине отделку, заострите внимание в первую очередь на характеристике вашего жилья. Например, где жарко летом и морозной зимой, утеплитель должен быть стойким к воздействию внешних обстоятельств. Следовательно, одим из главных условий будет толщина. Чем холоднее, тем плотнее он должен быть, и, наоборот, если вы живете на юге, где зимой температура практически не падает ниже нуля, можно выбирать материал потоньше.

Самый универсальный и самый бюджетный – на основе минеральной ваты, реже применяют пенополистирол. Иногда можно использовать теплоизоляционный слой, состоящий из современных засыпных средств или материалов в виде жидкости, распыляемой на стены и застывающей в прочную форму. Во всех этих случаях кровля выйдет не менее устойчивой.

При верной сборке «кровельного пирога», конструкция которого и состоит из металлочерепицы или профнастила, обрешетки, гидроизоляционной мембраны, стропильной системы, должным образом оборудованная вентиляция подкровельного пространства обязательно продлить дни жизни вашей крыши. Никогда не играйте в лотерею «пронесёт – не пронесёт», а «мотайте на ус» советы специалистов.

Чтобы создать красивое и уютное жилое помещение, можно использовать, в качестве отделочного материала изнутри дерево, различные виды композитных панелей, панели НРL (или по-русски ЛВД – ламинат высокого давления). Не менее популярна мансарда, оформленная своими руками с применением листов из гипсокартона (ГКЛ).

Кровельное покрытие должно быть выполнено из легких материалов: профнастила, металлочерепицы и тому подобных материалов , способных облегчить вес механизма с учетом той нагрузки, которая будет перенесена на уже существующее здание.

Для начала – перед переделкой чердака – нужно сделать чертежи и составить смету. Так вы заранее увидите, с какими трудностями придется столкнуться.

В одиночку разработать план мансардной крыши достаточно нелегко: тут важны определенные знания и навыки по проектированию и проведению специфических расчетов. Допускать ошибки нельзя: тогда структура постройки будет ненадежной, к тому же может повредить общему зданию. Хотя если задумка не слишком сложная, то можно будет обойтись самостоятельно.

В смету необходимо внести все: от начала постройки и до оформления помещений.

Перегородки

Одна из самых простых задач, с которой вы однозначно справитесь своими руками, – это устройство межкомнатных перегородок. Обычно для этих целей используют гипсокартон и металлопрофиль. Делается все достаточно быстро и при минимальных затратах.

Конструкция проста: каркас, а к нему присоединяются гипсокартонные плиты. В конце делается обшивка перегородки. Для этого можно использовать вагонку, блок-хаус, имитацию бруса или даже фанеру с обоями – дело вкуса.

Отделочные работы

После утепления мансарды стоит подумать об отделке. Конечно, все зависит от того, как вы будете использовать это помещение. Своеобразная геометрия дает отличные перспективы для творческих решений оформления. Сразу отметим, что отделочный процесс представляет собой комплекс задач, каждая из которых несет свою функцию. Давайте рассмотрим подробнее материалы для отделки.

Самый популярный материал – пластиковая вагонка . Преимущества: уникальность, бюджетность, экологичность. Установка доски может быть разной: по диагонали или по кругу, горизонтальной или вертикальной. Из минусов стоит отметить хрупкость и, пожалуй, слабую устойчивость к негативным факторам.

Не самый дорогой материал – лист фанеры . Покрывать стены им достаточно легко. Также он обладает отличными звуко- и теплоизоляционными свойствами, не требуется предварительного выравнивания поверхности перед установкой.
Отделка мансарды гипсокартоном позволит воплотить самые оригинальные дизайнерские решения: с его помощью можно создавать подвесные потолки, арки и даже колонны. При этом данный материал легко впитывает влагу, что является его негативной стороной. Но если выбирать особый вид, который устойчив к влажности, то такая отделка прослужит вам очень долго.

Итак, подведем итоги и обобщим вышесказанное.

Чтобы сконструировать красивую и качественную мансарду потребуется:

тщательное проектирование будущей пристройки;
укрепление несущих стены и фундамента;
удаление крыши;
возведение каркаса (своими руками собрать его вам будет достаточно легко);
утепление кровли, создание гидроизоляции;
установка окон;
внутренняя отделка и утепление.

При чрезмерной экономии, как показывает практика, дом в итоге может получиться некачественным и непривлекательным. Поэтому выбирайте материалы с умом, учитывайте рекомендации специалистов, советуйтесь с родственниками и друзьями, а также с теми, кто уже имеет подобный опыт.

Если вы хотите максимально увеличить полезную площадь дома, не затрачивая при этом баснословные средства, вы обязательно должны рассмотреть проекты с мансардой. Опыт застройщиков говорит о том, что это оптимальный способ планировки жилья эконом класса, ведь один квадратный метр жилплощади в нем стоит в несколько раз дешевле, чем в двухэтажных постройках. Бытует заблуждение, что мансарда пригодна только для сезонного использование в теплое время года.

Однако, оно ошибочно, так как качественно утепленная ломаная мансардная крыша прекрасно сохраняет тепло зимой, ее температурный режим не менее комфортен, чем в отапливаемых помещениях первого этажа.

Даже без дополнительной термоизоляции мансарда является своеобразной «воздушной подушкой», сохраняющей оптимальную температуру внутри дома.

Ломаную мансардную крышу считают технически сложной конструкцией, советуя доверить ее возведение профессиональной бригаде. Тем не менее, человек, знакомый с кровельными работами на примере традиционной двухскатной крыши, вполне способен осилить ее строительство своими руками, при помощи двух подсобных рабочих, помощников. Главное понять, что это процесс, требующий серьезного подхода, который опрометчиво начинать без предварительных расчетов.

Разновидности мансардных крыш

Мансарда – отапливаемое или холодное пространство под крышей, которое используют в качестве жилого. Согласно строительным нормам, в мансардном помещении необходимо оборудовать окна для естественного освещения и потолки достаточной для человека высоты.

Комнаты под кровлей, в которых эти условия не соблюдаются, называют чердаком. Для устройства мансарды подходят следующие виды крыш:

Ломанная крыша

Монтаж мансардной крыши, пригодной для проживания, предусматривает обязательную термоизоляцию, организацию естественного освещения с помощью мансардных или вертикальных окон и принудительной вентиляции.

Преимущества ломаной конструкции

Конечно, мансарду можно обустроить даже, своими руками построив обычную треугольную крышу. Но из-за крутизны скатов чтобы потолок поучился, высота такой крыши должна быть очень большой. Это не экономично, а также нецелесообразно, ведь кровля с изменяемым углом скатов позволяет более эффективно распорядиться имеющимся пространством.

Более пологая верхняя часть делает потолки более высокими. Согласно строительным нормам, если расстояние от пола до конькового соединения менее 2,5-2,7 метров, помещение не считается жилым, его нельзя называть мансардой, это скорее просто чердак. Конструкция ломаной крыши имеет следующие преимущества:

Возможность обустроить более высокие потолки.
Высокий уровень защиты от атмосферных осадков, ветра.
Легкий сход снега со скатов.
Помогает сберечь тепло.
Рациональное использование подкровельного пространства.

Этапы строительства

Создание проекта

Составляя проект ломаной мансардной крыши для строительства своими руками, лучше составить чертежи с разными проекциями, который всесторонне покажет расположение ее элементов. Отталкиваясь от длины и ширины дома, нужно определится с размерами мансардного помещения, а также крыши. Первым делом выстраивается геометрия скатов:

Чтобы расчеты проекта оказались верными, важно точно производить первичные замеры, а также соблюдать масштаб. Облегчить проектирование могут компьютерные программы, в которые достаточно ввести размеры строения и желаемый тип кровли, всю остальную работу они выполняют автоматически. Если доступа к такому программному обеспечению нет, лучше воспользоваться готовыми проектами.

Расчет стропильной системы

Стропила – основные опорные элементы ломаной мансардной крыши, своего рода ее костяк. Они подвергаются колоссальным нагрузкам, поэтому к ним предъявляются особые требования.

Выбор сечения стропильных ног происходит не случайным образом, а в соответствии с шагом установки, расстоянием между опорами, значений ветровой и снеговой нагрузки. Если первые три показателя легко можно определить по составленному чертежу, то последние два нуждаются в особом пояснении.

Территория России разделена на 8 зон с различной снеговой нагрузкой. Для каждой конкретной крыши это значение корректируется углом наклона ее скатов. Так как уклон скатов различен, то рассчитывается два показателя, соответственно верхние и нижние стропила могут иметь разное сечение.
Также существует зонирование по ветровой нагрузке, включающие в себя также 8 зон. С помощью коэффициента, учитывающего высоту здания, в табличное значение этого показателя вносятся поправки.
Значения этих двух показателей суммируются для определения общей нагрузки. Округлять цифры следует в большую сторону, чтобы обеспечить небольшой запас прочности. Исходя из них по справочным таблицам определяют необходимое сечение досок.

Монтаж мауэрлата

Начало работ по оборудованию ломаной мансардной крыши – монтаж мауэрлата, прочного бруса размером 100х100 мм или 150х150 мм. Его закрепляют на торце боковых внешних стен.

Его основная задача – распределение веса конструкции кровли, его перенос на фундамент, а также защита предохранение скатов от опрокидывания. Мауэрлат укладывают по верхней части стены по предварительно уложенной гидроизоляции, в качестве которой используется сложенный вдвое рубероид или несколько слоев специальной пленки.

Крепление осуществляется при помощи металлический шпилек, их необходимо поместить в бетонной стяжке. Если речь идет и реконструкции кровли своими руками, его монтируют анкерными болтами к стене на глубину 15-17 см.

Для брусовых, а также бревенчатых домов используют деревянные нагели. Следует учесть, что монтаж выполняется заподлицо.

Сборка стропильной системы

Сборка стропильной системы ломаной мансардной крыши происходит в следующей очередности:

Выполнение вышеперечисленных пунктов формирует одну стропильную ферму. Таким же образом устанавливаются остальные с шагом 60-120 см.

Гидроизоляция и кровельные работы

Когда работы по установке своими руками закончены, нужно организовать ее гидроизоляцию. Для этого нужна гидроизоляционная пленка или мембрана, которая обычно производится в виде рулона.

Крепеж подбирается в зависимости от типа материала. Для черепицы используют оцинкованные саморезы с каучуковыми головками, которые в процессе закручивания деформируются таким образом, что гидроизолируют собой отверстие.

Для того чтобы ускорить процесс, можно использовать шуруповерт. Шинглас или ондулин фиксируют гвоздями длиной 100 мм. После завершения кровельных работ оформляются фронтоны и свесы мансардной ломаной крыши.

Подведя итог, можно сказать, что расширить площадь дома своими руками поможет ломаная мансардная крыша. Своими руками ее построить можно, однако, это потребует специальных навыков и затрат, которые, без сомнения себя окупят.

Видео-инструкция

Сегодня мы расскажем о популярных решениях устройства мансардных крыш, их возможностях. Ознакомившись с иллюстрациями, схемами стропильной системы, Вы получите чёткое представление об их устройстве. А изучив основы расчета сможете оптимизировать расходы на пиломатериал. Получите информацию о важных моментах планировки пространства. Узнаете в какой последовательности монтируется стропильная система мансардной крыши.

Мансардная крыша это сложная конструкция, и требует тщательных расчетов
