Ферма для односкатной крыши из профильной трубы. Односкатная крыша своими руками: подробный разбор востребованных вариантов строительства Односкатная крыша более 6 метров

Для небольших строений, например, сарая или гаража, часто используют односкатную кровлю. Простая в устройстве, она легко изготавливается без привлечения профессиональных строителей и смотрится весьма привлекательно. Для обустройства жилых домов подобное решение применяется реже: зачастую срабатывает сила традиции и небольшой для наших мест опыт ее проектирования и возведения. Наступило время оценить преимущества такой конструкции.

Особенности: плюсы и минусы

Односкатная крыша представляет собой прямоугольную абсолютно плоскую форму, расположенную под углом по отношению к коробке здания. Величина ее наклона может быть разной в зависимости от архитектурного замысла, климатических условий и окружающего ландшафта. При использовании качественных материалов, служит не менее 20–30 лет.

Подобное устройство кровли считается наиболее устойчивым , в том числе и к внешним природным воздействиям, если расположение строения безошибочного по отношению к розе ветров.

Снег на поверхность ложится ровным слоем, что делает нагрузку равномерной и безопасной.

Наклонная односкатная форма лучше, чем двускатная, хотя она не позволяет создать удобное чердачное пространство. Зато проще с системой проветривания: аэраторы и вентилируемый конек просто не нужны.

К преимуществам также относят:

• Небольшая нагрузка на несущие конструкции из-за сравнительно небольшого веса.
• Наименьший расход строительных материалов по сравнению с другими видами крыш.
• Скромные финансовые затраты.
• Простой и быстрый способ возведения, доступный для выполнения своими руками.
• Не существует ограничений в выборе кровельных материалов и системе стропил.
• Доступное планирование и монтаж систем водостока и дымоходов.

Гармоничный красивый проект требует соблюдения многих условий, иногда в ущерб функциональным потребностям.

Недостатков меньше, чем преимуществ, но все же, они есть.

• Для обустройства жилого пространства мансарды требуется значительная ширина дома и высокий угол наклона кровли.
• Низкий скос может стать причиной слабой теплоизоляции.
• Требуется усиленная водосточная конструкция с более широким диаметром труб, так как вся вода стекает в одном направлении. Рекомендованы металлические системы с закреплением кронштейнов на расстоянии не менее 40 см.
• При наклоне меньше 45 градусов, чтобы снизить нагрузку, зимой придется постоянно очищать крышу от снега.

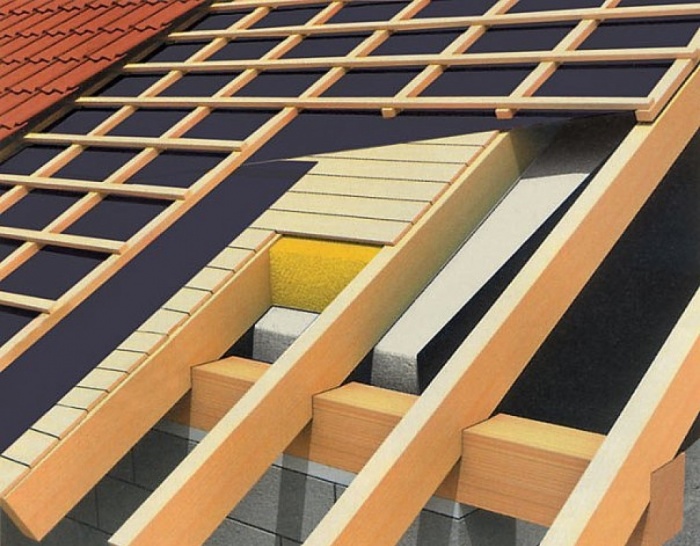

Устройство кровли

Как и строение любой крыши, качественный состав элементов односкатной зависит от финишного покрытия. Количество основных элементов невелико, но требует к себе внимания.

Армопояс

Снижает распирающую нагрузку стропил и способствует равномерному распределению веса всей конструкции. Необходим в обязательном порядке для строений из газобетона, керамзитобетона и кирпичных стен, если строительство ведется в сейсмоопасном регионе.

Мауэрлат

Располагается на верхних частях стен в виде брусьев. Соединен с армопоясом или, в случае строения из кирпича, закрепляется через уже забитые или замурованные в стенах анкеры прочной проволокой – не менее 6 мм диаметра. Сами анкеры должны находиться на расстоянии 30 см от торца стены. Если дом деревянный, из двойного минибруса, то роль мауэрлата выполняет верхняя обвязка

Фронтон

Редко встречается в строительстве односкатных крыш. Его наличие определяется в зависимости от разницы в высоте между двумя несущими стенами.

Система стропил

Служит основанием для укладки кровли, на нее оказывается основная нагрузка. Важно предусмотреть, чтобы она распределялась равномерно по периметру верхней части всего здания, а давление на узлы не превышало допустимых значений. Для создания используются балки из дерева, сечение которых зависит от площади крыши и количества элементов опоры.

Опоры

Подбираются после вычисления веса конструкции и определения финишного покрытия. Количество определяется углом наклона и длиной пролета.

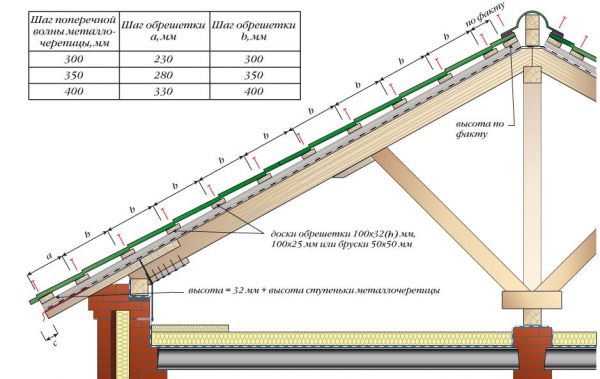

Обрешетка

Необходима для укладки и закрепления кровельного покрытия и увеличения несущей способности, чтобы каркас мог выдерживать и собственную тяжесть и противостоять дополнительным нагрузкам: снег, вес человека во время проведения ремонтных работ.

Для битумной черепицы выполняют сплошную обрешетку. Для этих целей используются доски – обрезные или не обрезные, могут применяться панели МДФ. Скат может выступать за границы фронтона, образуя козырек для веранды или террасы.

Изоляция

Обеспечивает защиту от попадания влаги и промерзания. Прокладывается со стороны чердака между стропилами и закрепляется на обрешетке.

Утеплитель

Состоит из рулонных плиточных материалов, которые укладываются изнутри на обрешетку.

Пароизоляция

Пленочные покрытия, которые укладываются поверх утеплителя и закрепляются строительным степлером.

Планка конька

Служит защитой для верхнего ребра крыши, предотвращая попадание влаги и гниение внутренних элементов пирога.

Крепежи

Ригель

Вид горизонтальной опоры для элементов несущих конструкций. Элемент распределяет нагрузку стропил между другими балками.

Распорки

Опоры, которые размещаются в пролетах и увеличивают устойчивость всего каркаса.

Подкосы

Виды

Односкатные конструкции популярны во многих странах и используются при возведении как бюджетного, так и ультрамодного элитного жилья. При высоком наклоне крыши, отказавшись от чердачного помещения, есть возможность оптимизировать планировку. При низком – произойдет увеличение объема жилых помещений.

Плоская кровля часто выступает в паре с другими видами, как элемент разноуровневой системы. Это прекрасное дополнение для ломаной, полукруглой и других разновидностей крыш с разными скатами.

Красиво смотрятся двухуровневые варианты «односкаток» с разными углами наклона, направленными в противоположные стороны. Простые конструкции способны украсить козырьки, служащие частью веранды или выступающей мансарды.

По типу проветривания различают 2 типа:

• вентилируемые – скос от 5 до 20 градусов, отверстия располагаются в коленчатой стенке;
• не вентилируемые кровли – угол наклона от 3 до 6.

Стропильная система

Создание проекта и построение системы зависит от масштабности постройки и определяется:

• климатической зоной и розой ветров;
• линейными размерами основания – влияет на число стропильных ног, количество дополнительных опор и расстояние между ними;
• углом наклона – определяет наличие фронтона и способ крепления к опорам;
• типом материала кровли – диктует выбор характеристик строительного материала и строение обрешетки.

Шаг стропил также зависит от их длины и сечения:

• при длине, 3 м шаг – от 1100 до 2150 мм, сечение – от 80 х 100 до 90 х 160 мм;
• при 6,5 м, расстояние – от 1100 до 1400 мм, поперечный срез – не менее 120 х 220 мм.

Часто для больших строений нужна балка длиннее 7–8 м. Чтобы нарастить, ее сшивают, а места стыка усиливают и скрепляют дощечками или металлическими пластинами. Чем габаритнее элементы стропил, там меньше расстояние между ними.

Для обеспечения жесткости конструкции предусмотрены:

• стойки, ригели и подкосы с минимальным сечением – 50 х 100 мм;
• лежни и прокладки из бруса – 100 х 150 мм.

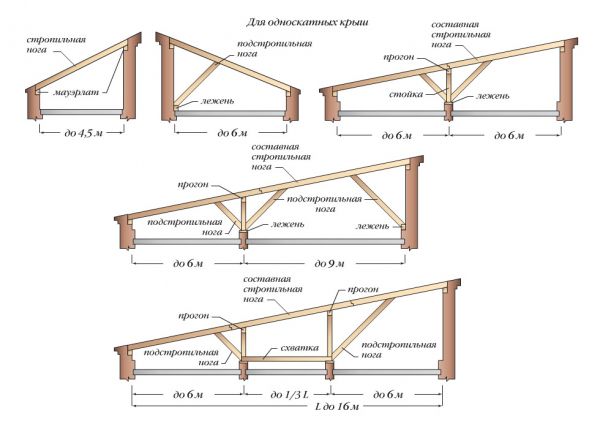

Классификация систем по ширине:

• До 4,5 метра. Простейшие безопорные сооружения – кровля фиксируется на мауэрлате из двух бревен или досок, которые закреплены на стенах.
• От 4,5 до 6 м. Конструкция усиливается:
  • лежнем – на высоте перекрытия;
  • подстропильной ногой – она служит подпоркой балки по центру основания; уклон ноги определяется шириной дома и высотой лежня над перекрытием.

• От 6 до 9 м. Предусмотрены два подкоса, которые устанавливаются по обе стороны стропильной ноги.
• От 9 до 12 м. Обязательно нужна еще одна опора, которая может быть частью выступающей внутренней стены или дополнительной консольно-прогонной конструкции, которая удерживается подкосами.
• Более 12 метров. Значительно возрастает число подстропильных ног. Увеличение до конца свесов кровли ведет к наращиванию балок по краям специальными элементами – кобылками. Закрепление производится накладками – не меньше 60 см, которые фиксируются с помощью болтов или гвоздей, иногда монтажными пластинами.

Кроме того, стропильные системы различают по типу опор.

Наслонный

Система из стоек и подкосов опирается на брус мауэрлата, который закреплен на внешних стенах, а в некоторых случаях и с внутренней стороны. Дистанция между стропилами – от 600 до 1400 мм. Величина зависит от веса кровельного покрытия и характеристик дерева. Такие простые конструкции доступны для наклона крыши до 26 градусов и пролетом до 5 м. Чаще всего используется для хозяйственных построек: сараев, мастерских, гаражей.

Для эксплуатируемых кровель, то есть угол наклона которых стремится к нулю, стропильные ноги упираются:

• с одной стороны – на более высокую несущую стену;
• с другой – в мауэрлат.

Висячие стропила

Применяют, когда невозможно установить дополнительные опоры между боковыми стойками. В таком случае конструкции любых размеров собирают на земле или в мастерской, а уже готовые фермы поэтапно доставляются к месту стройки.

Возможные материалы:

• металл;
• железобетон;
• дерево (сосна), сечением для стропил – 50 х 150 мм, для обрешетки – 50 х 50 мм.

Скользящие системы

Необходимы для обустройства крыши в зданиях со значительной усадкой в первое время после постройки. К ним относятся дома, возведенные из бруса или бревен – неравномерное проседание до 10%. Для деревянных конструкций очень важен и способ крепления стропильных ног.

Принципы устройства усвоить несложно:

• Монтаж стропил производится на бревно конька.
• Соединение ног может производиться встык или внахлест (на гвозди, болты и стальные пластины).

• Шаг и подбор толщины дерева для стропил определяется весом кровельного покрытия. При толщине верхнего слоя 50 мм, выбирается обрезная доска шириной 200 мм.
• Крепление к мауэрлату особое – слегка свободное, без жесткости. Это обеспечивает своеобразное скольжение, что позволяет избежать деформации крыши во время усадки и уменьшить распирающую нагрузку стен. В качестве крепежей используются специальные кронштейны из стали, толщиной 2 мм, с уголком.

Угол наклона

Чем больше угол, тем выше парусность. Поэтому скос кровли всегда должен быть направлен в сторону наиболее частых ветров. Таким образом снижается нагрузка во время большого шторма. Важно учесть при расчетах и климатическую зону.

Небольшой наклон может стать причиной скопления большого количества снега. Если его вовремя не убрать, дождаться образования наледи, крыша под ее значительным весом в лучшем случае прогнется, а в худшем – проломится.

Естественный сход по кровле осадков – не менее важная причина при учете поверхности и прочности покрывных материалов. Шершавые виды лучше подойдут для засушливых регионов, гладкие – для мест, славящихся обильными дождями и снежными зимами.

Оптимальные значения для черепицы:

• металлическая, керамическая и цементно-песчанная – не менее 6 градусов;
• битумная – не меньше 12.

Предельные значения для листовой кровли:

• шифер, профнастил, ондулин – минимум 6 градусов;
• медь, оцинкованные листы (цинк-титановые) – от 17;
• плиты из асбестоцемента – от 27.

При выборе кровельных материалов стоит перепроверять информацию. Иногда заявленные величины уклона для покрытия, указанные изготовителем, не совпадают с ГОСТом. Сам расчет лучше доверить профессионалам, потому что нюансов много, особенно у габаритных строений.

После определения величины наклона одну из несущих стен доводят до уровня, который обеспечит выполнение проекта.

Необходимые расчеты для выяснения длины стропил без учетов свесов производят по правилам прямоугольного треугольника.

Чтобы обеспечить сток воды и защитить стены от намокания, кровля выносится в среднем на 600 мм. Для технических построек минимум для свеса составляет – на 20–25, для двухэтажных жилых коттеджей и особняков – до 1200 мм.

Значение имеет и эстетика всего здания. Для определения собственных предпочтений, перед созданием проекта, можно воспользоваться компьютерными программами. Это позволит увидеть не только целиком всю кровлю, но и ее гармоничное сочетание с домом.

Материалы

Качество стройматериалов определяет прочность и долговечность всего здания, поэтому кровельные покрытия выбирать стоит внимательно, с учетом характеристик как коробки здания, так и возможностей будущей стропильной системы.

Дерево

Для каркаса подбирается древесина 1–3 сорта с частотой сучков на метр – не более 3, причем их высота не должна превышать 3 см. Трещины могут присутствовать, но неглубокие и небольшой длины – не превышающие половину длины доски.

1. Несущие балки должны иметь толщину от 50 мм.
2. Длина досок:
   • из хвойных пород – до 650 мм;
   • из лиственных – до 450 мм.
3. Дополнительные элементы – прогоны, мауэрлат, подушки – изготавливают только из твердых лиственных пород и обрабатывают антисептиком.

Кровля

Современный ассортимент покрытий для крыш весьма разнообразен, поэтому несложно подобрать подходящий материал по цвету, форме, необходимой прочности и цене.

Керамическая черепица

Материал может быть разных видов: плоская ленточная, пазовая, одно- или двухволновая. Хорошо подходит при угле наклона крыши от 25 до 60 градусов для домов из камня, кирпича или дерева. При меньших значениях скоса требуется усиливать вентиляцию и гидроизоляцию, при больших – понадобится дополнительно укреплять узлы, устанавливать добавочные крепления, ведь черепица весьма тяжелый материал.

Вес одного фрагмента 30 х 30 см может варьироваться от 2 до 4,5 кг, то есть 1 м2 может потянуть на 50 кг. Для сравнения металлочерепица весит в 10 раз меньше – 5 кг/м2. Поэтому шаг стропил для керамики требуется минимальный и деревянная обрешетка с мелкими ячейками. Зато черепица имеет отличную звукоизоляцию, красивый цвет и фактуру. Прочность одного элемента небольшая, но срок службы всей крыши превышает среднюю продолжительность жизни человека и достигает 150 лет.

Металлочерепица

Это рифленые оцинкованные стальные листы, которые с внешней стороны имеют полимерное покрытие. Количество защитных слоев, как и способ крепления между собой элементов, разнится в зависимости от изготовителя. Бывают как с глянцевые, так и матовые. Размеры всевозможные, толщина – от 0,4 мм, вес 1 м2 – от 3 до 5 кг.

Сборка производится на обрешетку, крепление гвоздями или саморезами, нахлест – в одну волну. Рекомендуемый наклон – от 15 градусов. Если он не превышает 20, то осадки могут слишком медленно стекать, поэтому стыки настилов дополнительно герметизируют.

В целом металлическая кровля довольно прочная и долговечная. Гарантийный срок – от 5 до 15 лет, но не всегда учитывается износ полимерного слоя. Из недостатков только плохая звукоизоляция и большое число отходов.

Мягкая черепица

Ее еще называют битумная. В основе материала – полиэстер, стекловолокно и целлюлоза. Они наносятся на битумные элементы, а сверху покрываются красящим веществом. Особенностью является сцепление, склеивание элементов под воздействием солнечных лучей. Выпускается в виде прямоугольников или полукруглых листов. Срок службы производителями определяется в пределах 15–20 лет без учета стойкости цвета.

Параметры:

• длина – 100 мм;
• ширина – от 300 мм;
• вес на 1 м2 – 8–12 кг.

Универсальный материал с хорошей изоляцией в равной степени подходит для жилых и хозяйственных построек. Рекомендуемый угол наклона – от 12 градусов. По технологии предусмотрена гидроизоляционная подложка или подкладочный слой. Роль такого ковра может выполнять старое битумное покрытие. Среди недостатков – горючесть, неустойчивость к ультрафиолету и монтаж только в теплое время года.

Профнастил

Выпускается в виде гофрированных оцинкованных листов стали всевозможных размеров. Волны обеспечивают покрытию жесткость и прочность, их высота и форма зависят от конкретной модели. Различают трапециевидные, синусообразные или закругленные.

Некоторые производители внешнюю сторону покрывают стойкой полимерной пленкой.

Чтобы обеспечить гидроизоляцию, при укладке используется пергаминовая прокладка. Крепление к обрешетке осуществляется саморезными винтами, места стыков обрабатывают битумным составом. Рекомендованный наклон крыши с профнастилом – от 10 градусов.

Как и все металлические кровли, материал обладает небольшой звукоизоляцией, поэтому он чаще используется для промышленных объектов и сараев. Гарантийный срок эксплуатации – 15–20 лет.

Ондулин

Универсальные покрывной материал, который может применяться даже для облицовки дома. В его основе – целлюлоза, которая пропитана очищенным битумом с добавлением смол и пигментов. Цвет стойкий. Стандартные размеры листа – 2000 х 950 мм, вес – 6,5 кг/м2, что легче традиционного шифера в 4 раза.

К положительным свойствам относятся:

• легкость;
• прочность;
• влагонепроницаемость;
• отличная звукоизоляция;
• высокая устойчивость к температурным перепадам;
• невосприимчивость к воздействию химических реагентов.

Хотя минимальный допустимый уровень уклона – 6 градусов, ондулин не рекомендуют применять для крыш с небольшим скосом: отсутствует возможность удерживать длительное время снег. При более высоких значениях и правильной эксплуатации срок службы составит около полувека, гарантия гидронепроницаемости – 15 лет.

Шифер

Гофрированные листы из композитного материала на основе портландцемента и асбестового волокна. Форма волнистого листа всегда прямоугольная – 120 х 70 мм, вес – от 10 до 15 кг/м2. Уровень наклона кровли – от 12 до 60 градусов. Технологией при монтаже предусмотрен подкладочный слой из рубероида или пергамина.

К обрешетке шифер крепится внахлест при помощи гвоздей через мягкие герметичные прокладки.

Брус для каркаса выбирается:

• для стандартного листа – 50 х 50 мм, стропильный шаг – от 500 до 550 мм;
• для усиленного – 75 х 75 мм, длина шага – от 750 до 800 мм.

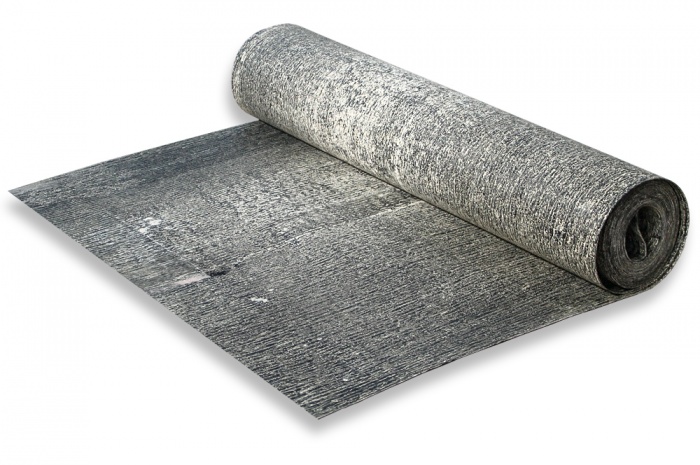

Рубероид

Один из популярных бюджетных вариантов. Представляет собой кровельный картон, пропитанный и покрытый битумом. Чтобы избежать слипания, на верхнюю часть нанесена крупнозернистая присыпка.

Современная разновидность – еврорубероид, который состоит из стеклоткани или полиэстера, пропитанного битумом. Сверху присутствует полимерный слой. Этим эластичным и водонепроницаемым материалом часто покрывают небольшие участки кровли со сложной формой. Основной недостаток – быстрая воспламеняемость, поэтому проводить полную укладку можно только на технических объектах.

В данной статье я хочу рассказать, как возводится простая односкатная крыша. Почему я назвал её простой? Просто потому, что её стропильная ферма состоит только из стропил. Никаких стоек, подкосов, раскосов и т.п. здесь нет. Такой вид крыши чаще всего используется при строительстве небольших гаражей, иногда бань, различных пристроек к дому, каких-либо хозяйственных построек и т.д.

Вообще, когда читаешь в литературе или интернете про односкатные крыши, обычно видишь такое утверждение – якобы они самые дешёвые, простые в сооружении и надёжные.

По поводу дешевизны и простоты — абсолютно согласен, но вот на счёт надёжности — готов поспорить.

Конечно, может я проживаю не в той климатической зоне, но за свою практику ни разу не видел, чтобы на частном малоэтажном доме обрушивалась крыша имеющая два или более скатов (напр., , вальмовая, шатровая и т.п.). Все обрушения, которые когда-либо встречались, были на односкатных крышах. Причиной их практически всегда являются снеговые нагрузки плюс вес людей, которые работают на крыше (например, скидывают тот же снег).

Итак, почему это происходит. Думаю тут всё просто. Часто застройщики не очень серьёзно и обдуманно подходят к сооружению односкатной крыши. В основном совершается одна из трёх ошибок, либо сразу несколько:

Делается недопустимо маленький угол наклона ската;

В качестве стропил используются доски с неподходящим сечением;

Между стропилами делается слишком большой шаг.

Как избежать этих ошибок, мы и будем сейчас разбираться на примере строительства односкатной крыши над гаражом.

Допустим, мы имеем коробку из пенобетонных блоков с толщиной стен 30 см. Размеры её указаны на рис.1.

Рисунок 1

Начав кладку блоков, мы уже должны определиться с углом наклона ската крыши. Чем здесь необходимо руководствоваться?

Думаю, многие знают, что для каждого кровельного покрытия определён минимальный угол наклона ската, при котором его можно использовать. Эти значения представлены в таблице 1., составленной на основе СНиП II-26-76* («Кровли» — актуализированная версия 2010г.):

Таблица 1.

Уверен, некоторые из Вас, кто уже изучал подобные таблицы в интернете, немного смутятся, увидев такие цифры. Хочу им рассказать о небольшой путанице, которая образовалась на различных строительных сайтах из-за банальной невнимательности их авторов. Часто, составляя подобную табличку, они берут цифры из упомянутого выше СНиП II-26-76*, но не замечают, что в данном документе углы указаны в процентах (%), а не в градусах, как мы привыкли со школы их мерить. Я не буду сейчас объяснять, как перевести проценты в градусы. В сети эта информация есть (есть и формулы, есть и таблички). Нам в принципе это не нужно.

Теперь другое замечание. Каждый производитель любого кровельного покрытия (будь то металлочерепица, либо битумная черепица и т.д.) сам устанавливает для своей продукции минимальный угол наклона кровли. Он указывается в инструкции по монтажу. Например, у разных производителей металлочерепицы, Вы сможете увидеть цифры и в 14°, и в 16°, и др. Зачастую эти цифры выше определённых СНиПом и указанных в Таблице 1.

Но и это ещё не всё. Все цифры, приведённые выше, характеризуют угол наклона кровли, при котором у данного кровельного покрытия не будет происходить перелива воды между соседними элементами при определённых погодных условиях. А условия эти в нашей стране очень и очень разнообразные. Так снеговые нагрузки значительно отличаются в различных климатических зонах. А ветровые вообще могут отличаться и в пределах одного населённого пункта, в зависимости от расположения Вашей постройки относительно других.

Снеговые нагрузки влияют на возможный прогиб стропильной системы, при котором меняется геометрия кровельного покрытия. К тому же при большом количестве снега часто на крыше образуется так называемый «снеговой мешок» (см. рис.2):

Рисунок 2

Сильный ветер также может проталкивать дождевую воду через стыки элементов кровли.

Я в своё время проглядел множество различных источников, но нигде так и не нашёл конкретной зависимости минимального угла наклона кровельного покрытия от климатических условий в данном регионе. Я так понимаю никто её и не выводил. Все пользуются значениями, основанными на предыдущем многолетнем опыте. Могу сказать, что для односкатных крыш, в средней полосе России, обычно не рекомендуется делать угол наклона ската меньше 20°. От этого значения будем отталкиваться и мы.

Итак, пусть на нашем гараже (рис.1) мы решили сделать угол наклона ската равным 20°. Крыть будем профнастилом. Теперь нам нужно решить, какой высоты необходимо выкладывать стены. В данном случае низкую стену делаем высотой 2,4 метра. Значение это выбирается в каждом случае индивидуально, в зависимости от Ваших личных предпочтений и особенностей Вашей постройки. Высоту противоположной стены определяем по простой формуле:

Н в = Н н + В×tg α,

где Н в – высота высокой стены;

Н н – высота низкой стены;

В – ширина постройки (гаража);

α – угол наклона ската.

В нашем случае Н в = 2,4 + 4,8×tg 20° = 4,2 м. (немного округлили в большую сторону).

Теперь можно приступать к кладке стопы гаража. Обратите внимание, что у высокой стены последний ряд не проложен. Почему, станет ясно позднее.

ШАГ 1: Строительство крыши начинаем с установки мауэрлата. В качестве мауэрлата используем брус 100х150 мм (рис.3). Он кладётся заподлицо с внутренними стенами. Обратите внимание, как выложена наклонная стена.

Рисунок 3

Также вместо бруса можно использовать две сшитые между собой гвоздями доски 50х150 мм. О таком примере я писал в статье об установке мауэрлата. Там описывается несколько способов закрепления мауэрлата на стене. Вдобавок к ним, я хочу показать Вам ещё один, который мы иногда используем при возведении крыши на газо- и пенобетонных стенах, когда заказчику не хочется делать армопояс (Рис.4):

Рисунок 4

Здесь применяется усиленный кровельный уголок 90х90. К газобетону его крепим при помощи двух ʺGBʺ дюбелей диаметром 14 мм. Держат они замечательно. Такие уголки ставим на мауэрлат примерно через 80-100 см.

Обратите внимание, что под мауэрлат необходимо положить рубероид, чтобы не было контакта дерева с газобетоном и металлом. На всех последующих рисунках рубероид просто не показан, но наличие его обязательно.

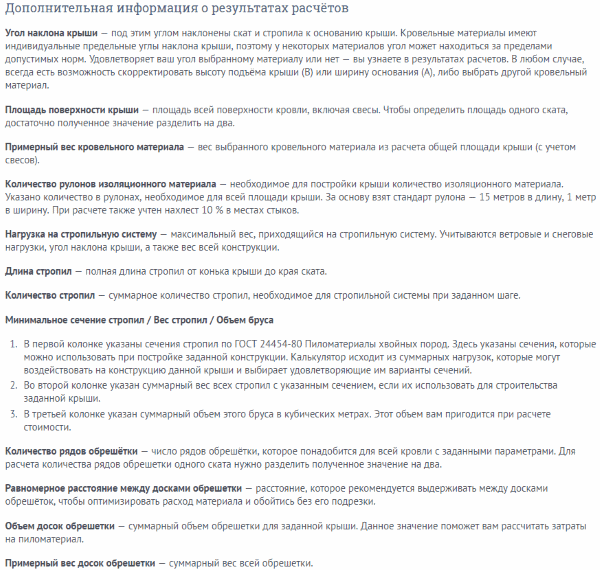

ШАГ 2: Начинаем установку стропил. Для этого в первую очередь нам нужно определиться с их сечением и шагом между ними. В этом нам опять будет помогать программа, описанная в статье ʺСтропильная система. Расчёт стропил и балок перекрытияʺ ().

Хочу ещё раз уточнить. Я не являюсь автором данной программы. Но пользуюсь ей всегда, за неимением ничего другого (более или менее понятного). В прочности крыш, которые мы уже построили, я полностью уверен. Эта уверенность, приходит в процессе строительства, когда сам лазишь по стропилам и когда осматриваешь стропильную систему через несколько лет после постройки дома (такие возможности у меня бывают).

Программа конечно не идеальна и иногда самому приходится делать какие-либо допущения. Поэтому не судите строго. Главное, чтобы все эти допущения работали в сторону увеличения запаса прочности стропил и балок.

Вернёмся к нашему гаражу. Выберем в качестве примера регион — Подмосковье. Сумма снеговой и ветровой нагрузок составит 196 кг/м 2 . Откуда берётся эта цифра, я подробно описывал в статье (ссылка выше). Думаю повторяться нет смысла. Кстати как раз вот здесь я делаю в расчёте одно допущение. В программе, при вводе исходных данных, запрашивается значение только снеговой нагрузки (Рис.5). Графы для ввода ветровой нагрузки вообще нет. Поэтому я просто прибавляю её к снеговой, хотя знаю, что она действует в другом направлении (снеговая — сверху, ветровая – сбоку).

Рисунок 5

Шаг стропил мы ввели 0,5 метров. Результат расчёта (во вкладке Строп.1) показан на рисунке 6. Для стропил выбраны доски сечением 50х200 мм. Конечно шаг маловат, но куда деваться. Если взять его равным 0,6 метров, то данное сечение расчёт не проходит. Конечно, можно в качестве стропил взять, например, брус 150х100, тогда и минимальный шаг изменится. Здесь Вы уже можете импровизировать. Я привык работать с досками либо сечением 50х150, либо 50х200 мм.

Рисунок 6

Кстати на рисунке расстояние между опорами (4,2 метра) - это внутренняя ширина нашего гаража.

Определив сечение, производим разметку запилов стропил. Берём доску 50х200 мм подходящей длины и ставим её на мауэрлат (см. рис.7). Она должна свисать со стен с запасом (у нас получилось 53 см), чтобы после окончательной подрезки, карнизы получились шириной в пределах 40-50 см.

Рисунок 7

Теперь используя либо угольник, либо рулетку с небольшим уровнем делаем разметку нижнего и верхнего запилов. В данном случае мы делаем ширину запила равной ширине мауэрлата – 150 мм. Глубина запила при этом получится 48 мм (см. рис.8). Такие точные значения мне выдаёт программа, в которой я рисую трёхмерную модель крыши (Google SketchUp). В реальной работе, такой точности до миллиметра конечно не будет, да она там особо и не нужна.

В других статьях, при рассмотрении крыш с большими углами наклона скатов, подобные запилы выполняются исходя не из ширины мауэрлата, а исходя из максимально допустимой глубины запила. Она обычно составляет 1/3 от высоты сечения стропила. Сейчас же у нас 1/3 от 200 мм – это 66 мм. Мы в это значение укладываемся. А делать ширину запила больше ширины мауэрлата смысла абсолютно нет.

Рисунок 8

Итак, мы получили шаблон, по которому делаем все последующие стропила и производим их установку (см. рис.9):

Рисунок 9

Крайние стропила не касаются наклонных стен. На рисунке выше это можно разглядеть. Зазор около 5 см.

ШАГ 3: Изготавливаем и устанавливаем карнизные кобылки (см. рис.10):

Рисунок 10

Изготавливаем мы их из досок того же сечения, что и стропила. На наклонную стену перед установкой кобылок раскатываем рубероид. На рисунке он не показан.

Последовательность здесь такая. Сначала ставим две крайние кобылки и натягиваем между ними шнурку (см. рис.11):

Рисунок 11

Затем с шагом около 0,8-1 м устанавливаем остальные (см. рис.12).

Рисунок 12

Закрепить кобылки достаточно 2-мя гвоздями (120 мм) забитыми в торец через стропило. Крайние кобылки можно закрепить кровельными уголками непосредственно к наклонной стене.

ШАГ 4: Устанавливаем торцевые (ветровые) доски (см. рис.13):

Рисунок 13

Используем дюймовые доски 25х200 мм.

Также, нам необходимо заложить мауэрлат на высокой стене (см. рис. 14). Сделать это можно либо газобетоном, либо обычным кирпичом. Опять же дерево должно быть отделено от другого материала слоем рубероида.

Рисунок 14

ШАГ 5: Подшиваем карнизы снизу. Делается это в зависимости от окончательной отделки крыши. Карнизы либо зашивают полностью, либо, как в нашем случае, подшиваются только пояса под последующую отделку сайдингом (см. рис.15):

Рисунок 15

В качестве поясков достаточно использовать доски 25х100 мм.

ШАГ 6: Теперь делаем обрешётку (см. рис.16):

Рисунок 16

Необходимое сечение досок обрешётки можно определить в программе, которая используется для расчёта стропил и балок (см. рис.5). В нашем примере взяты доски сечением 25х100 мм, шаг их составляет 350 мм. На рисунке мы видим надпись — ʺНесущая способность обрешётки обеспеченаʺ.

В качестве основания под профнастил, которым мы хотим покрыть данную крышу, в целях экономии можно использовать необрезные дюймовые доски. Но брать нужно только так называемую ʺвторую доскуʺ (см. рис.17):

Рисунок 17

Цена такого материала почти в 2 раза ниже, чем обрезного. Только есть одно очень важное замечание. Перед укладкой досок на крышу с них обязательно нужно счистить кору. Под ней часто живут личинки жучка (короеда), которые сначала съедают кору, а затем приступают к самой древесине. Избавиться от них впоследствии довольно трудно. Некоторые говорят, что вообще невозможно.

ШАГ 7: Ну вот, стропильная система готова. Теперь мы кроем крышу профнастилом и обшиваем карнизы сайдингом (см. рис.18):

Рисунок 18

Таким образом мы сделали не утеплённую односкатную крышу. Понятно, что такая конструкция подходит только для холодных помещений. Если мы собираемся отапливать помещение, то крышу нужно будет утеплять. Давайте посмотрим, какие дополнительные работы необходимо для этого провести.

Первые пять шагов делаем так же, как описано выше. Затем выставляем заглушки для укладки утеплителя (см. рис.19). Делаем их из дюймовки (доска толщиной 25 мм).

Рисунок 19

Теперь укладываем утеплитель. Снизу к стропилам должна быть подшита пароизоляционная плёнка. На рисунке она не показана.

Если в процессе постройки дома вы задумываетесь о том, как правильно и интересно сделать кровлю, то у вас есть два распространенных варианта - это односкатная и двускатная форма кровли. Хотя двускатная крыша пользуется большой популярностью, она достаточно сложная и для ее сооружения потребуется немало времен. Односкатная форма кровли приобретает все большую популярность, благодаря необычному виду и простоте установки.

Поэтому в этой статье мы рассмотрим устройство односкатной крыши, как правильно подобрать материалы для кровли, как утеплить данную часть, и как сделать работу своими руками. А чтобы односкатная крыша своими руками получилась правильной, мы предоставим чертежи и фото.

Выбираем правильный угол наклона кровли

Односкатные крыши довольно простые, их легко сооружать, но, главное, заранее все продумать. Угол наклона кровли можно определить в зависимости от снеговой, ветровой нагрузки и климатических условий вашей местности. Кроме того, важно учесть, что каждый материал для обшивки односкатной кровли имеет свой минимальный рекомендованный угол наклона. Рассмотрим некоторые из них:

1. Шифер и ондулин - минимум 6 градусов.
2. Керамическая или цементно-песчаная черепица - минимум 10 градусов.
3. Битумная черепица - минимум 12 градусов.
4. Металлочерепица - минимум 6 градусов.
5. Асбестоцементные плиты -минимум 27 градусов.
6. Медные, оцинкованные или цинк-титановые листы - минимум 17 градусов.
7. Профнастил - минимум 6 градусов.

В том случае, когда минимальный угол наклона кровли больше рекомендованного, никаких проблем не будет, если меньше - необходимо переделать его, чтобы получить рекомендуемые показатели. Когда вы не будете придерживаться технологии монтажа кровли и кровельного материала, то она может не только начать течь на стыках, но и при выпадении большого количества снега просто деформируется. Самый оптимальный угол наклона кровли - около 20°. Но перед началом работ лучше подсчитать тот угол, который подойдет к вашей местности. Кроме того, при покупке уточняйте данную информацию у консультантов, так как производители иногда указывают другие цифры наклона кровли. Бывает такое, что производители могут указать уклон в 14°, хотя ГОСТ по минимальному углу наклона данного материала равен около 6°.

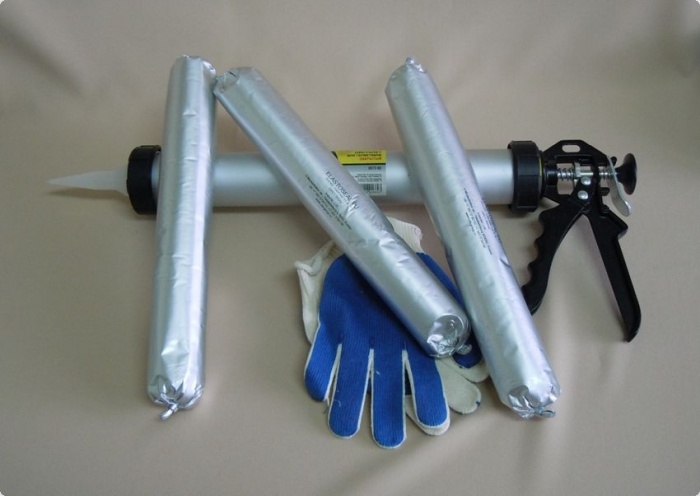

Совет! При уклоне кровли меньше 12°, все стыки кровельного материала следует промазать специальным составом, который не допустит протекание односкатной кровли. Для этого можно воспользоваться битумной мастикой или же кровельным герметиком.

Очень важно составить чертежи, благодаря которым можно будет выбрать угол наклона кровли и сделать правильные расчеты. Если вы строите новый дом или сельхозпостройку, на который планируете устанавливать односкатную крышу, то одну из стен нужно поднять выше. Для правильного расчета можно использовать формулы прямоугольного треугольника. Примите во внимание, что при расчете не учитывается длина свесов кровли. Они нужны для защиты стен строения от снега и дождя. Минимальный размер свеса должен быть как минимум 20 см. В любом случае он не должен выделяться на общем фоне и гармонично смотреться с крышей.

Совет! Существует множество дизайнерских программ, при помощи которых можно посмотреть свою задумку в 3D измерении. Данные программы помогут вам решить, какой свес кровли подойдет лучше и наглядно покажет ваш дом на мониторе.

Односкатная крыша своими руками пошагово

Монтаж стропильной системы

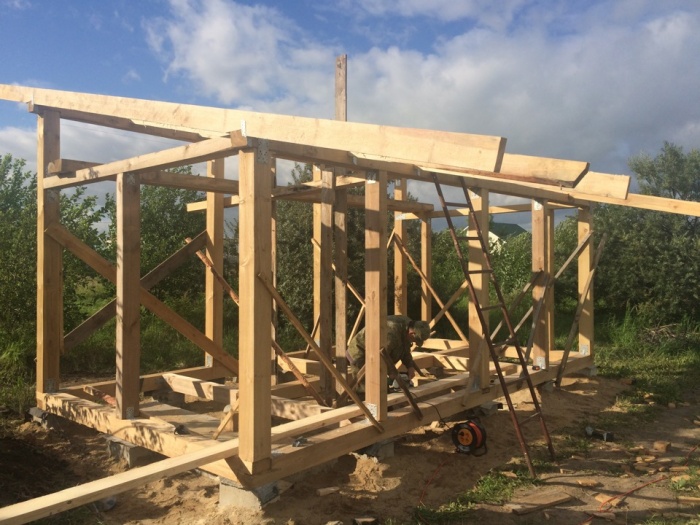

Устройство односкатной крыши начинается со сборки стропильной системы. Это основной каркас кровли, на который и будет установлен кровельный материал. Для работы вам понадобится:

• брус 100×100 мм или 150×150 мм;
• гвозди;
• укладочные доски, толщиной как минимум 50 мм;
• теплоизоляционные и гидроизоляционные материалы;
• рулетка, степлер, строительный уровень;
• стамеска, топор, кровельный молоток;
• пила, нож, шуруповерт.

Выбор стропильной системы для крыши, полностью зависит от размера постройки и кровельного материала. Кроме того, учитывайте из чего сделаны стены. В качестве опор для стропил, всегда служит мауэрлат.

Кровельный мауэрлат

Мауэрлат - это брус, уложенный сверху по всему периметру стены. Он играет роль нижней опоры для стропил. Если для вашей постройки используется металлический каркас стропил, то мауэрлат делается из швеллера или другого металлического материала. Данный элемент связывает кровлю со стенами и распределяет нагрузку на всю их площадь. При установке кровельного мауэрлата обязательно под низ стелиться водонепроницаемый материал (гидроизоляция). Часто для этого используют рубероид, который укладывают в несколько слоев. Если этого не сделать, древесина начнет гнить, а металл со временем покроется ржавчиной. Важно связать каждое звено с двумя соседними, которое в совокупности со стропилами превратится в достаточно надежную конструкцию.

Для того чтобы понять, как сделать односкатную крышу, важно принять во внимание то, какую постройку вы кроете. Например, если это сарай, хозблок или гараж - то для такой постройки не требуются слишком большие балки. Если ширина здания достигает до 6 метров, использовать односкатную кровлю выгодно. Все дело в том, что конструкция достаточно простая и не требует использования подпорок или прогонов. Благодаря этому вы сможете сэкономить свои силы, время и средства. Если здание до 5,5 м, можно использовать балки от 50 до 150 мм. Если до 4 метров - от 50 до 100 мм. Но в любом случае, учитывайте погодные условия в конкретно вашем регионе. Кроме того, если угол наклона кровли небольшой, экономить на балках не стоит. Ведь в противном случае из-за снега кровля может просто- напросто прогнуться и деформироваться.

Для конструкции односкатной кровли до 4,5 м, между стенами каркас достаточно простой. Он состоит из двух бревен мауэрлата, которые закрепляются на стенах, и стропильных балок, опирающихся на мауэрлат.

Для конструкции односкатной кровли до 6 м, между стенами дополнительно нужен лежень и подстропильная нога, упирающаяся в балку посередине.

Для конструкции односкатной кровли от 6 м, было бы хорошо, если внутри была еще одна несущая стена, на которую можно будет опереть стойки.

Для конструкции односкатной кровли больше 12 м, стропильная конструкция будет намного сложнее из-за наличия дополнительных подстропильных ног. Если по бокам требуется дорастить балки, для этого нужно использовать древесину такого же сечения. Для надежности важно закрепить по бокам две деревянные накладки, длина которых минимум 60 см.

Для того чтобы стропильный брус прикрепить к мауэрлату, необходимо в стропилине сделать вырез, которым он упрется в мауэрлат. Если вы не хотите заморачиваться с каждой стропилиной, создайте шаблон, по которому будете делать необходимый вырез во всех брусках.

Совет! Если вы делаете каркас кровли на деревянном доме, то жесткое крепление стропил к мауэрлату производить нельзя. Это связано с тем, что большинство данных построек проседают. Впоследствии конструкция может перекоситься. Поэтому для таких строений используют крепления, которые в народе называют «скользячки». Они представляют собой уголки, которые крепятся к мауэрлату и подвижно связанных металлических полос, прикрепленных к стропилам. «Скользячки» фиксируются по две на стропильную ногу.

Установка стропил

Установка стропил проходит следующим образом: крепим стропильные балки к мауэрлату. Промежуточное расстояние следует определить в зависимости от выбранного кровельного материала. Обычно это от 50 до 80 см. Для крепления вам понадобятся анкера или большие гвозди. Укладывать стропилину нужно торцом кверху или, другими словами, «на ребро».

Важно внимательно следить за углом наклона каждой стропильной доски. Если это выпустить из внимания, будет трудно потом выставить ровную поверхность для укладки кровельного материала. Чтобы упростить себе работу, установите первую и последнюю балку и натяните леску. Это послужит ориентиром и существенно упростит вашу работу.

Совет! Если все стены постройки ровные, и вы не хотите взводить одну из стен выше, то выход есть. Стропильные фермы сэкономят вам как деньги, так и силы. Фермы можно купить готовыми или сделать своими руками. Для гаража или сарая, в качестве материала подойдет древесина. Для жилого помещения лучше использовать металл.

Выбор кровельного материала

При выборе кровельного материала важно учесть тип постройки. Например, если это строение сарайного типа - то можно выбрать не слишком дорогой кровельный материал. Если же это жилой дом - то нужно выбрать долговечный, эстетически красивый кровельный материал, который будет обладать хорошей звукоизоляцией. Ниже поданы наиболее распространенные материалы для устройства кровли:

Все что от вас требуется - взвесить все за и против, определиться с бюджетом и выбрать подходящий материал для себя. После чего можно начинать устройство односкатной крыши.

Монтаж обрешетки

Очень важно как можно лучше выровнять основание под кровельный материал. В противном случае кровля будет неровная и возможны даже потеки. Кроме того, при установке кровельного покрытия важно придерживаться технологии, рекомендуемой производителем.

Утепление кровли

Для жилого помещения крышу лучше утеплить. Процесс утепления производится в следующем порядке:

1. Степлером крепим гидроизоляцию.
2. Устанавливаем утеплитель.
3. Набиваем контробрешетку.
4. Устанавливаем паробарьер.

Наиболее распространенный материал для утепления - это минеральная вата или пенопласт. Обычно для кровли хватает 10 см слоя, но для каждого региона информацию следует уточнять. Ниже приводится схема правильного утепления.

Вывод

Как мы увидели из этой статьи, односкатная форма крыши отлично подойдет как для гаража или сарая, так и для крыши частных домов. Не забывайте делать осмотр уже сделанной поверхности на наличие повреждений. Кроме того, важен своевременный ремонт и при правильно выбранном материале и выполнении технологии, отличный результат вам обеспечен!

Определение внутренних усилий фермы

Зачастую у нас нету возможности применить обычную балку для того или иного строения, и мы вынуждены применять более сложную конструкцию, которая называется ферма.
хоть и отличается от расчета балки, но нам не составит труда ее рассчитать. От вас будет требоваться лишь внимание, начальные знания алгебры и геометрии и час-два свободного времени.
Итак, начнем. Перед тем, как рассчитывать ферму, давайте зададимся какой-нибудь реальной ситуацией, с которой вы бы могли столкнуться. Например, вам необходимо перекрыть гараж шириной 6 метров и длиной 9 метров, но ни плит перекрытия, ни балок у вас нету . Только металлические уголки различных профилей. Вот из них мы и будем собирать нашу ферму!
В последующем на ферму будут опираться прогоны и профнастил. Опирание фермы на стены гаража – шарнирное.

Для начала вам необходимо будет узнать все геометрические размеры и углы вашей фермы. Здесь нам и понадобится наша математика, а именно - геометрия. Углы находим при помощи теоремы косинусов.

Затем нужно собрать все нагрузки на вашу ферму (посмотреть можно в статье ). Пусть у вас получился следующий вариант загружения:

Далее нам нужно пронумеровать все элементы, узлы фермы и задать опорные реакции (элементы подписаны зеленым, а узлы голубым).

Чтобы найти наши реакции, запишем уравнения равновесия усилий на ось y и уравнение равновесия моментов относительно узла 2.

Ra+Rb-100-200-200-200-100=0;
200*1,5 +200*3+200*4,5+100*6-Rb*6=0;

Из второго уравнения находим опорную реакцию Rb:

Rb=(200*1,5 +200*3+200*4,5+100*6) / 6;
Rb=400 кг

Зная, что Rb=400 кг, из 1-ого уравнения находим Ra:

Ra=100+200+200+200+100-Rb;
Ra=800-400=400 кг;

После того, как опорные реакции известны, мы должны найти узел, где меньше всего неизвестных величин (каждый пронумерованный элемент - это неизвестная величина). С этого момента мы начинаем разделять ферму на отдельные узлы и находить внутренние усилия стержней фермы в каждом из этих узлов. Именно по этим внутренним усилиям мы и будем подбирать сечения наших стержней.

Если получилось так, что усилия в стержне направлены от центра, значит наш стержень стремится растянуться (вернуться в первоначальное положение), а значит сам он сжат. А если усилия стержня направлены к центру, значит стержень стремится сжаться, то есть он растянут.

Итак, перейдем к расчету. В узле 1 всего 2 неизвестных величины, поэтому рассмотрим этот узел (направления усилий S1 и S2 задаем из своих соображений, в любом случае у нас по итогу получится правильно).

Рассмотрим уравнения равновесия на оси х и у.

S2 * sin82,41 = 0; - на ось х
-100 + S1 = 0; - на ось y

Из 1-ого уравнения видно, что S2=0, то есть 2-ой стержень у нас не загружен!
Из 2-ого уравнения видно, что S1=100 кг.

Поскольку значение S1 у нас получилось положительным, значит направление усилия мы выбрали правильно! Если же оно бы получилось отрицательным, то направление стоит поменять и знак изменить на «+».

Зная направление усилия S1, мы можем представить, что из себя представляет 1-ый стержень.

Поскольку одно усилие было направлено в узел (узел 1), то и второе усилие будет направлено в узел (узел 2). Значит наш стержень старается растянуться, а значит он сжат.
Далее рассмотрим узел 2. В нем было 3 неизвестных величины, но поскольку мы уже нашли значение и направление S1, то остается только 2 неизвестных величины.

Опять же

100 + 400 – sin33,69 * S3 = 0 - на ось у
- S3 * cos33,69 + S4 = 0 - на ось х

Из 1-ого уравнения S3 = 540,83 кг (стержень №3 сжат).
Из 2-ого уравнения S4 = 450 кг (стержень №4 растянут).
Рассмотрим 8-ой узел:

Составим уравнения на оси х и у:

100 + S13 = 0 - на ось у
-S11 * cos7,59 = 0 - на ось х

Отсюда:

S13 = 100 кг (стержень №13 сжат)
S11 = 0 (нулевой стержень, никаких усилий в нем нету)

Рассмотрим 7-ой узел:

Составим уравнения на оси х и у:

100 + 400 – S12 * sin21,8 = 0 - на ось у
S12 * cos21,8 - S10 = 0 - на ось х

ИЗ 1-ого уравнения находим S12:

S12 = 807,82 кг (стержень №12 сжат)

Из 2-ого уравнения находим S10:

S10 = 750,05 кг (стержень №10 растянут)

Дальше рассмотрим узел №3. Насколько мы помним 2-ой стержень у нас нулевой, а значит рисовать его не будем.

Уравнения на оси х и у:

200 + 540,83 * sin33,69 – S5 * cos56,31 + S6 * sin7,59 = 0 - на ось y
540,83 * cos33,69 – S6 * cos7,59 + S5 * sin56,31 = 0 - на ось х

А здесь нам уже понадобится алгебра. Я не буду подробно расписывать методику нахождения неизвестных величин, но суть такова – из 1-ого уравнения выражаем S5 и подставляем ее во 2-ое уравнение.
По итогу получим:

S5 = 360,56 кг (стержень №5 растянут)
S6 = 756,64 кг (стержень №6 сжат)

Рассмотрим узел №6:

Составим уравнения на оси х и у:

200 – S8 * sin7,59 + S9 * sin21,8 + 807,82 * sin21,8 = 0 - на ось у
S8 * cos7,59 + S9 * cos21,8 – 807,82 * cos21,8 = 0 - на ось х

Так же, как и в 3-ем узле найдем наши неизвестные.

S8 = 756,64 кг (стержень №8 сжат)
S9 = 0 кг (стержень №9 нулевой)

Рассмотрим узел №5:

Составим уравнения:

200 + S7 – 756,64 * sin7,59 + 756,64 * sin7,59 = 0 - на ось у
756,64 * cos7,59 – 756,64 * cos7,59 = 0 - на ось х

Из 1-ого уравнения находим S7:

S7 = 200 кг (стержень №7 сжат)

В качестве проверки наших расчетов рассмотрим 4-ый узел (усилий в стержне №9 нету):

Составим уравнения на оси х и у:

200 + 360,56 * sin33,69 = 0 - на ось у
-360,56 * cos33,69 – 450 + 750,05 = 0 - на ось х

В 1-ом уравнении получается:

Во 2-ом уравнении:

Данная погрешность допустима и связана скорее всего с углами (2 знака после запятой вместо 3-ех).
По итогу у нас получатся следующие значения:

Решил перепроверить все наши расчеты в программе и получил точно такие же значения:

Подбор сечения элементов фермы

При расчете металлической фермы после того, как все внутренние усилия в стержнях найдены, мы можем приступать к подбору сечения наших стержней.
Для удобства все значения сведем в таблицу.

Имеет наиболее простое устройство, так как отсутствуют дополнительные элементы — переходы, коньки, и т.д. Она представляет собой наклонную плоскость (скат), накрывающую постройку (или ее часть) для защиты от воздействия осадков и компенсации ветровой нагрузки.

Неправильное обустройство крыши влечет за собой появление лишних нагрузок на стены и фундамент, образование протечек, выход из строя стропильной системы и порчу всей постройки.

Поэтому и всех ее элементов должно быть тщательно рассчитано с учетом всех действующих факторов.

Таких как:

• Климатические условия.
• Величина постройки, количество этажей.
• Материал кровли.
• Используемый утеплитель.
• кровли.

Такие параметры имеют большое влияние на испытываемую нагрузку стропильной системы и стен , поэтому все расчеты основаны на них.

В данной статье мы расскажем что представляет из себя калькулятор расчета односкатной крыши, который поможет вам в расчете конструкции фермы.

Калькулятор производит расчет кровли односкатной крыши.
Прежде чем приступить к расчетам, в верхнем правом углу калькулятора нужно выбрать кровельное покрытие.

Обозначение полей в калькуляторе

Укажите кровельный материал:

Выберите материал из списка -- Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2) Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2) Волнистые целлюлозно-битумные листы (6 кг/м2) Битумная (мягкая, гибкая) черепица (15 кг/м2) Из оцинкованной жести (6,5 кг/м2) Листовая сталь (8 кг/м2) Керамическая черепица (50 кг/м2) Цементно-песчаная черепица (70 кг/м2) Металлочерепица, профнастил (5 кг/м2) Керамопласт (5,5 кг/м2) Фальцевая кровля (6 кг/м2) Полимер-песчаная черепица (25 кг/м2) Ондулин (еврошифер) (4 кг/м2) Композитная черепица (7 кг/м2) Натуральный сланец (40 кг/м2) Указать вес 1 кв метра покрытия (? кг/м2)

кг/м 2

Введите параметры крыши:

Ширина основания A (см)

Длина основания D (см)

Высота подъема B (см)

Длина боковых свесов E (см)

Длина свеса переднего и заднего C (см)

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

Рабочий участок бокового стропила (не обязательно) (см)

Расчёт обрешётки:

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки
(см)

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2) 2 (120/84 кг/м2) 3 (180/126 кг/м2) 4 (240/168 кг/м2) 5 (320/224 кг/м2) 6 (400/280 кг/м2) 7 (480/336 кг/м2) 8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Ia I II III IV V VI VII

Высота до конька здания

5 м от 5 м до 10 м от 10 м

Тип местности

Открытая местность Закрытая местность Городские районы

Результаты расчетов

Угол наклона крыши: 0 градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0 м 2 .

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1x15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м 2 .

Длина стропил: 0 см.

Количество стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки: 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м 3 .

Примерный вес досок обрешетки: 0 кг.

Описание полей калькулятора

Регион снеговой нагрузки

Воздействие на стропила и кровельное покрытие

Расчет нагрузок на стропила и кровлю складывается из двух слагаемых:

. Это — собственный вес стропил и кровельного покрытия, и , всех элементов крыши. . Учитываются длительные или кратковременные усилия разной направленности, вызываемые весом снега в зимний период, воздействием ветра и т.п.

Постоянная нагрузка определяется суммированием веса всех элементов, присутствующих на крыше, причем учитывается и полезная нагрузка — вес расширительных баков, обшивки чердака, окон или иных предметов, нагружающих крышу и подкровельное пространство.

Если для постоянных нагрузок расчет не выглядит чем-то сложным, то учесть природные факторы будет сложнее . Потребуются данные о преобладающих направлениях и силе ветра, случаях ураганных шквалистых проявлений, количество снега в зимнее время, его качественные показатели — сухой снег намного легче, чем мокрый.

ОСТОРОЖНО!

Для того, чтобы расчет оказался корректным, необходимо учитывать предельные состояния, поскольку именно они являются самыми опасными и разрушительными.

Расчет снеговой нагрузки производится по формуле:

S = Sg * µ

где Sg — вес снега на 1 кв м плоскости, выпадающий в данной местности.

µ — поправочный коэффициент, учитывающий угол наклона кровли (для плоских крыш до 25° он равен 1, для более крутых — 0,7).

При наклоне кровли от 60° и выше вес снега не учитывается.

вычисляется так:

W = Wo * k

Wo — нормативный показатель силы ветра для данной местности.

k — поправочный коэффициент, учитывающий тип местности и высоту над землей.

Обе формулы показывают нагрузку на 1 кв.м., для получения полного значения надо результат умножить на площадь крыши.

Следует также понимать, что данные расчеты не всегда учитывают предельные нагрузки или частные случаи — например, скопления снега или единичные сильные порывы ветра, нетипичные для данной местности, но иногда случающиеся. Для того, чтобы иметь гарантию прочности, надо принимать нагрузку с запасом в 15% — 20% от расчетной.

Стропильная система

Количество кровельного покрытия для односкатной крыши

Расчет кровельного покрытия базируется на индивидуальных характеристиках материала . Простой подсчет площади крыши в данном случае будет весьма приблизителен, так как не примется во внимание величина продольного, поперечного нахлеста, размер листа.

То есть, площадь листа кровельного материала не используется полностью, при расчете учитывается только полезная часть . У каждого типа материала она своя, определяемая размерами волны или шагом ребристости.

Кроме того, необходимо учитывать размеры козырьков или свесов, на которые тоже идет расход кровельного материала. Если нет полной уверенности в качестве самостоятельного расчета, рекомендуется использовать наш калькулятор односкатной крыши.

Кровельный набор для металлочерепицы

Количество обрешетки для односкатной крыши

Количество обрешетки напрямую зависит от того, какое покрытие для кровли будет применяться в данном случае. Планки обрешетки должны располагаться с шагом, соответствующим размерам листа материала.

Такое соответствие очень важно, без него правильный монтаж кровельного материала будет усложнен или окажется вовсе невозможным . Поэтому для расчета количества обрешетки прежде всего надо определить ее шаг. Можно обратиться к СНиП, в которых имеется подробная и точная информация о правилах установки всех элементов кровли.

Для часто используется сплошная обрешетка , когда расстояние между планками составляет 2-2,5 см. В этом случае расчет обрешетки сводится к делению длины кровли на ширину планки плюс 2 см на зазор.

Более жесткие виды материала не требуют сплошной обрешетки и расчет делается исходя из расстояния между планками, применяющегося для данного вида кровли.

Более простым решением будет использование онлайн-калькуляторов, осуществляющих специализированный расчет по указанному . Полученные данные следует уточнить при помощи пересчета на другом онлайн-калькуляторе.

Количество обрешетки

Расчет материала для стропил односкатной крыши

— основной несущий элемент для кровли и подкровельных элементов. Недостаточно тщательный расчет или не полностью учтенные нагрузки могут стать причиной провисания или прогиба стропил , что повлечет за собой появление протечек и порчу всей постройки.

Для расчета прежде всего следует определиться с выбором материала. В данном случае следует придерживаться традиционного подхода и использовать обрезную сосновую доску 50 на 150 мм. Такой выбор проверен временем, сосна мало впитывает атмосферную влагу, она легка и достаточно прочна.

ВНИМАНИЕ!

При этом, важно просушить доски перед монтажными работами, чтобы они, рассыхаясь, не деформировались, не нарушили геометрию системы.

Кроме того, надо учесть:

• Назначение постройки, в частности — чердачного помещения.
• Размеры крыши, длина и угол наклона ската.
• Материал кровли.
• Количество снега и сила ветра.

Учет этих факторов поможет определить оптимальное расстояние между стропилами , а также рассчитать количество пиломатериала. Если длина ската больше 6,5 м, то потребуется установка дополнительных стоек.

Стандартная величина шага стропил обычно колеблется в пределах 60-70 см, что позволяет делать упрощенный расчет системы. При этом, рекомендуется обратиться к онлайн-калькуляторам, чтобы проверить свои результаты.

Односкатная крыша имеет самую простую структуру , но пространство под ней сложнее использовать в жилых целях. Чаще всего, такой вариант используется для подсобных или вспомогательных построек, когда чердак не рассматривается в качестве жилого помещения.

В таких случаях вес и нагрузка от кровли на стены снижены за счет отсутствия утепляющего слоя, что упрощает строительство, снижает расходы на материалы.

Расчет материала

Вконтакте
