Когда занимаешься ремонтом автомобиля, случается всякое. Иногда, помимо непосредственно ремонтных задач, следует выполнять «дополнительные» самого разного рода. Ярким примером подобной обременительной головоломки может стать борьба со сломанным болтом. На самом же деле, извлечь такой не так сложно, как может показаться на первый взгляд.

1. При помощи молотка и шлицевой отвертки

Простой, но к сожалению не всегда применимый метод. Если при обломке болта остался торчать осколок, в который можно упереться шлицевой отверткой, то выкрутить его не составит особого труда. Ставим инструмент и начинаем аккуратно стучать по нему молотком в сторону вывинчивания.
Также вместо отвертки можно использовать зубило. В таком случае усилий придется прилагать еще меньше.

2. При помощи керна и молотка

Керн позволит выкрутить болт, если он сломался ниже головки или у самой резьбы. Упираем инструмент в месте облома болта и начинаем оказывать на него воздействие молотком. После нескольких ударов должна появиться неровность, за которую впоследствии можно будет ухватиться клещами или плоскогубцами.

3. При помощи сварки

Самый быстрый и эффективный способ извлечения сломанного болта. Единственное «но» заключается в том, что данный метод требует наличия сварочного аппарата. Способ подходит для тех случаев, если у злосчастного метиза есть выступающая область. Суть метода в том, чтобы наварить на нее гайку, а затем выкрутить обломок обычным гаечным ключом.

4. При помощи экстрактора

Наконец, для извлечения сломанного болта можно просто использовать специально предназначенный для этих целей экстрактор. Сначала при помощи керна в болте делается углубление, после чего инструмент вставляется в его центр. Экстрактор ввинчивается до упора, после чего выкручивается вместе с болтом.

5. При помощи высверливания

Самый трудоемкий и отчаянный способ избавления от сломанного болта, который, тем не менее, стоит держать на заметке. Используют метод только в том случае, если все остальное не сработало.

Сначала по центру обломка тонким сверлом делается отверстие. После этого его начинают медленно расширять до тех пор, пока от болта не останется только тонкая стенка с резьбой. Оставшийся металл аккуратно ломается и извлекается из отверстия.

В продолжение темы еще и не только.

При ремонте автомобиля возникает немало проблем. Одной из таких является вопрос о том, как высверлить болт, не повредив резьбу, видео о которой можно найти на ряде ресурсов. Поэтому всегда полезно знать, как высверлить обломанный болт, что нужно для этого предпринять и как выкрутить сломанный болт без серьезных и неприятных последствий для механизмов и конструкций.

Обрыв на поверхности

Обычно это самый простой вариант поломки и исправить ее можно без радикальных мер, которые порой могут навредить вашему автомобилю или другому агрегату. Однако перед тем, как выкрутить обломившийся болт, нужно произвести обработку места поломки керосином. Это поможет устранить угар и ослабит контакт поверхностей. Далее нужно следовать следующим рекомендациям:

Обрыв заподлицо

Этот тип поломки считается самым трудным для ремонта, так как очень сложно определить диаметр отверстия, особенно при срезке крепежа. Поэтому для того, чтобы высверлить сломанный болт определенного вида, необходимо произвести зачистку поверхности. Это позволит определить нужные нам зазоры.

Нередко происходит следующая неприятная ситуация: место обрыва имеет кривые формы, которые очень трудно обрабатывать и выправлять. А сверлить изделие в подобном состоянии категорически не рекомендуется, ибо есть риск окончательно угробить конструкцию. Следовательно, сначала необходимо применить керн, которым подготавливают место по центру работы сверлом.

Дальнейший порядок действий, позволяющий высверлить сломавшийся тем или иным способом болт, аналогичен варианту при поверхностном обрыве. После создания отверстия остатки от резьбы удаляются с помощью крючка.

Поломка болта ниже поверхности

Сложная неисправность, особенно для детали из мягкого металла. Потому очень важно выкрутить сломанный болт без повреждения резьбы в отверстии. Порядок действий здесь следующий:

Если последний пункт не удалось осуществить, то инструмент может стать непосредственно болтом. Однако прилагать излишних усилий не стоит, так как есть вероятность сломать его. В результате можно убрать старую поломанную деталь и закрутить новые элементы.

Использование экстрактора

Однако самый верный вариант, который поможет выкрутить сломанный болт, заключается в применении специального инструмента для данной операции. Его называют экстрактор, он продается в наборе инструментов разного диаметра . Внешне он похож на метчик, однако на нем отсутствуют продольные прорези и есть коническая насечка для нарезки.

Использовать экстрактор можно после того, как просверливается отверстие по центру с диаметром, что позволит заходить инструменту на несколько витков. Проверните его до упора, а потом и до полного выкручивания.

Итак, вот несколько способов выкручивания сломанных болтовых элементов. Каждый из них следует применять в зависимости от сложности поломки и наличия соответствующего инструментария. Но наиболее практичным и оптимальным вариантом является приобретение набора экстракторов. Они достаточно практичны и позволяют работать с болтовыми деталями различных размеров и с любыми типами резьб.

Обязательно следует производить обработку поверхностей, это избавит от лишнего контакта и загрязнений. Удачной работы по выкручиванию сломавшихся болтовых соединений , ибо от этого зависит полноценная работа всего механизма, в особенности это касается автомобилей! Подробнее о способах выкручивания отломившихся болтовых элементов можно узнать с помощью видео на специализированных сайтах или форумах!

При ремонте автомобиля или иных элементов с болтовым соединением иногда происходит такая неприятность – шляпка отрывается, а само тело болта остаётся в корпусе детали. В этом случае проблем у мастера прибавляется. Ведь теперь требуется не просто выкрутить болт, при этом, ещё и не повредить внутреннюю резьбу. Но как это сделать? О том, как выкрутить сломанный болт, не деформировав нарезку в корпусе детали, используя подручные средства и специальные инструменты, пойдёт речь в сегодняшней статье.

ФОТО: ronamantar.com

Наиболее частой причиной того, что болт ломается при откручивании, является коррозия. Ржавчина въедается как в болт, так и в корпус, в который он вкручен, намертво скрепляя детали наподобие сварки. Но эта проблема вполне решаема. Прежде чем начать выкручивать ржавый болт, соединение стоит обработать специальным составом, вроде WD-40. Если такового под рукой нет, можно использовать обычную солярку. Правда, её действие значительно слабее. После того, как болт и соединение обильно обработаны, нужно дать составу время на выполнение поставленной перед ним задачи. Минут через 5 можно попробовать выкрутить болт из отверстия.

ФОТО: kazanexpress.tiu.ru

Если эти действия не помогли и болт всё же сломался, способ его выкручивания будет зависеть от того, в каком месте он лопнул. Разберём 3 варианта развития событий.

Оторвалась шляпка, метиз выступает над поверхностью

Эту проблему решить проще всего. Для этого существует несколько вариантов. Для начала снова обильно обрабатываем болт и места его соединения с деталью соляркой или специальным составом. Далее пробуем подцепить болт кусачками или газовым ключом (сила зажима у него больше).

ФОТО: drive2.ru

Ещё один неплохой способ потребует наличия ножовки по металлу или ручного гравёра. При помощи инструмента необходимо сделать надпил поперёк окружности обломка метиза, после чего попробовать его выкрутить при помощи мощной шлицевой отвёртки. Неплохо подойдёт для подобных целей ударный инструмент. Но в этом случае глубокий пропил делать не стоит. При ударе по задней части отвёртки болт может попросту расколоться. Если выкрутить метиз не удалось, нужно переходить к более радикальным мерам.

ФОТО: drive2.ru

Многие специалисты советуют метод, с использованием сварочного аппарата. Для его исполнения потребуется отрезок стальной шины (можно использовать арматуру, но полоса надёжнее). В ней, посередине, высверливается отверстие, диаметром чуть больше болта. Шина укладывается на деталь так, чтобы метиз вошёл в отверстие, после чего элементы свариваются между собой. Данный метод позволяет не только приварить рычаг к обломанному болту, но и разогреть метиз, в результате чего сгорает различная грязь, а коррозийный налёт перестаёт так крепко «удерживать» резьбу. После полного остывания остаётся только провернуть наваренный рычаг против часовой стрелки и удалить обломанный метиз, заменив его новым.

ФОТО: ozon.ru

Болт обломился заподлицо с поверхностью детали или глубже

По словам специалистов, такая поломка является наиболее сложной. Проблема заключается в том, что не всегда можно определить границы окружности сломанного метиза. Поэтому перед тем, как приступить к выкручиванию болта, нужно зачистить то место, где он находится. Только так можно определить, где находится край метиза и не повредить резьбу детали при его выкручивании.

ФОТО: fine-tools.com

Когда границы определены, нужно отметить центр обломанного болта и при помощи специального инструмента (кернера), выбить углубление. Это необходимо для того, чтобы начать сверление. В противном случае, сверло будет «плавать», и засверлиться ровно по центру не удастся. Те же действия производятся в случае обламывания болта глубже верхнего уровня детали.

ФОТО. yandex.ua

Далее, ровно по центру необходимо просверлить отверстие, диаметром меньше, чем у метиза. Оно должно идти как можно ровнее вдоль оси болта. Когда эта работа выполнена, можно приступить непосредственно к выкручиванию. Для этого используют метчик с обратной резьбой, который вкручивается в просверленное отверстие против часовой стрелки до упора, после чего вращение в том же направлении продолжается. Остатки болта должны выкрутиться.

ФОТО: vseinstrumenti.ru

Использование экстрактора в борьбе со сломанными болтами

Если при помощи метчика вывернуть метиз не удаётся, потребуется более мощный инструмент. Таковым может стать специальное приспособление, называемое экстрактором. Он выглядит как насадка на гайковёрт с правой или левой конусной нарезкой. Экстрактор вворачивается в отверстие до упора, после чего, обломок болта выкручивается при помощи головки с усилителем. Сломать такое приспособление практически нереально, а значит, и усилия можно прилагать не опасаясь.

ФОТО: afmforum.ru

Использование подручных средств вместо экстрактора

Если в гараже или мастерской имеется заточной станок, то можно поступить следующим образом. Нужно взять любой крупный болт и обточить его таким образом, чтобы из него получился заточенный трёхгранник под максимально возможным острым углом. После того, как самодельный инструмент готов, его необходимо забить в просверленное отверстие обломанного метиза, после чего вывернуть его обычным гаечным ключом.

Профилактические меры при вкручивании болтов в деталь

Для того, чтобы не сталкиваться с подобными проблемами, лучше всего их предупредить. Сделать это несложно и особых проблем такая работа не доставит.

ФОТО: wallegro.ru

Перед тем, как «намертво» затянуть болт, отверстие необходимо обильно смазать «WD-40» или соляркой. Через некоторое время требуется несколько раз ввернуть и выкрутить болт. Остаётся смазать его резьбу, после чего можно её протянуть.

Ещё одним неплохим средством профилактики является свечной парафин. Им нужно натереть резьбу болта перед тем, как его вкрутить. Неплохо будет после полной протяжки немного разогреть метиз обычной газовой горелкой. Парафин при этом растает и заполнит все мельчайшие пустоты. После этих действий у коррозии просто не останется шансов.

ФОТО: anugrahjayabandung.blogspot.com

Стоит ли использовать мыло для смазки резьбы

Ответ на этот вопрос однозначен – ни в коем случае. Дело в том, что при изготовлении как хозяйственного, так и туалетного мыла используется щёлочь. Её количество ничтожно мало, однако этого достаточно для инициации процесса окисления металлов. В результате, на болте, как и на самой детали, появляются раковины. Они соединяются в процессе коррозии, и уже через каких-то полгода вывернуть метиз уже не удастся даже при помощи экстрактора. Подобный процесс в простонародье называется прикипанием.

ФОТО: bash.news

Что делать при возникновении внештатной ситуации: несколько советов

Конечно, очень неприятно, когда болт обламывается в процессе работы. Это значительно замедляет ремонт. Но нервничать в таком случае не стоит. Лучше всего сесть и немного успокоиться, после чего решать вопрос с метизом на холодную голову. Изменить уже всё равно ничего не удастся, а вот испортить деталь, пытаясь сгоряча вывернуть обломыш – это запросто. И всё же, если при высверливании сама деталь всё-таки была повреждена, исправить всё никогда не поздно.

ФОТО: брянский-рабочий.рф

Чаще всего резьба в детали приходит в негодность при неровном засверливании. В этом случае придётся удалять обломок полностью, попутно сровняв и нарезку в канале. После этого можно поступить двумя способами.

1. Нарезать более крупную по диаметру резьбу и подобрать под неё болт. Это сделать несложно, но не всегда возможно. Ведь стенки детали могут оказаться слишком тонкими, что не позволит нанести резьбу.
2. Другой вариант – гильзование. Наиболее проблемный метод решения вопроса. Необходимо подобрать гильзу по размеру, после чего запрессовать её в отверстие. Если нет опыта производства таких работ и необходимого оборудования, лучше вообще забыть, что подобный способ ремонта существует.

ФОТО: castle.pri.ee

Подведём итоги

Обрыв шляпки болта – очень распространённое явление. И не всегда в этом виноват мастер. Довольно часто такая проблема возникает по вине производителя. Заводской брак, трещина на метизе – всё это приводит к описанным в сегодняшней статье последствиям. Но какова бы ни была причина поломки, необходимо помнить, что это всего лишь железо, и оно не стоит того, чтобы тратить нервы на такие мелочи. А такие приспособления, как экстрактор или метчики с обратной нарезкой, лучше приобрести заранее и держать их в гараже или мастерской под рукой. И самое главное – следует помнить, что любую неприятность лучше предупредить, чем после исправлять. Не стоит пренебрегать профилактикой. Тщательно смазанный болт будет легко откручен в любое время, когда это необходимо.

ФОТО: dreamstime.com

Надеемся, что при возникновении подобной ситуации вам помогут советы, изложенные в сегодняшней статье, хотя наша редакция искренне желает, чтобы у вас подобного не случалось.

Возможно, у кого-то из читателей возникли вопросы по теме. Мы будем рады на них ответить максимально развёрнуто. От вас требуется лишь изложить суть в обсуждениях ниже.

А знаете ли вы иные способы, как справиться с отломленным болтом? Если да, то у нас будет убедительная просьба. Опишите свой метод выворачивания обломышей. Это будет интересно и полезно начинающим мастерам. Вам понравилась сегодняшняя статья? Тогда не забудьте её оценить. А мы напоследок, по давно сложившейся доброй традиции, предлагаем вашему вниманию короткий, но весьма информативный видеоролик, более полно раскрывающий сегодняшнюю тему.

Ремонт автомобиля - это далеко не самый простой процесс, и совсем неважно, какой марки автомобиль, и какой у него год выпуска. Все машины каждый день подвергаются серьезным нагрузкам, а значит, поломки неизбежны. Большинство из этих неисправностей рядовой автомобилист с легкостью исправит в гаражных условиях, работая не спеша и аккуратно. Если проявить небрежность в вопросах ремонта автомобилей, то часто можно осложнить ситуацию.

Так случается, что в процессе ремонтных работ при закручивании или откручивании болтов и шпилек срывается резьба. Это очень неприятно, особенно если нет никаких знаний о том, как выкрутить сломанную шпильку. Такая ситуация ставит в тупик любой ремонт. Попробуем разобраться, как выйти из этого неприятного положения.

Зачастую крепежные детали ломаются, если мастер крупных размеров и имеет большую физическую силу, а шпилька прикипела или приржавела к резьбе. Речь идет не о тех машинах, которые только-только сошли с конвейеров. Очень часто с подобными проблемами сталкиваются владельцы старых авто, которые хранились и эксплуатировались небрежно. А если говорить еще конкретнее, то скорее всего такая машина хранилась в местах с повышенным уровнем влажности. С водой практически постоянно контактируют детали ходовой части - шпильки Поэтому нет ничего удивительно в том, что эти элементы ржавеют. В результате владелец задается вопросом о том, как выкрутить сломанную шпильку из ступицы.

Однако крепежные детали не выкручиваются и ломаются не только из-за влаги, но и из-за высоких температур. Например, нагрев выпускного коллектора может осуществляться до 400 градусов. В результате воздействия высоких температур на протяжении длительного времени шпилька коррозирует.

Как ломаются шпильки?

Ломаться эти крепежные элементы могут по-разному. Наиболее неприятная ситуация, когда их срезает буквально заподлицо. Тогда мастеру приходится задумываться о том, как выкрутить сломанную шпильку, потому что без применения специального инструмента и технологий в данном случае не обойтись.

Значительно лучше, если деталь сломается уже на выходе из резьбы, когда небольшая часть ее «тела» будет видна и останется на поверхности. В этом случае, если болт уже сорван, он будет выворачиваться, и на него можно воздействовать плоскогубцами, отвертками и сваркой.

Эффективные способы борьбы со сломанными болтами и шпильками

Профессиональные слесари знают несколько эффективных методов, как выкрутить сломанную шпильку. Прежде чем приступить к этому делу, необходимо подготовиться. Под этими работами нужно понимать очистку поверхности от грязи и смазки. Резьбовое соединение рекомендуется предварительно обработать WD-40 или обыкновенным машинным маслом. Также можно облегчить ситуацию, если несколько раз ударить молотком по обломку. Часто проблема решается нагревом - шпилька или болт, при условии, что она выглядывает из отверстия, нагревается при помощи паяльника. Тогда ее можно относительно легко извлечь.

Как выкрутить шпильку, если она сломалась выше резьбы

Если в процессе удалось хоть чуть-чуть сорвать резьбу, то есть если крепежный элемент начал выворачиваться, можно попробовать воспользоваться пассатижами или плоскогубцами. Также поможет в этом нелегком деле хороший и мощный Во втором варианте может потребоваться или же болгарка. Иногда подойдет и зубило - главное, не прилагать чрезмерных усилий. Как выкрутить сломанную шпильку колеса таким образом? Проделывают поперечное отверстие для отвертки и выкручивают шпильку этим инструментом.

Если отвертка не помогла, тогда можно воспользоваться Эта операция выполняется достаточно легко. Подготавливают болт, шляпка которого примерно соответствует диаметру шпильки. Далее болт приваривают к торчащему из отверстия обломку. Затем при помощи ключа и без лишних усилий пробуют вывернуть злосчастную шпильку. Опытные автомеханики говорят, что существуют специальные клеи с агрессивным действием, которые можно использовать в качестве холодной сварки. Но они не всегда эффективны.

Если шпилька сломалась ниже поверхности или в отверстии

В данной ситуации понадобится дрель, тонкое сверло к ней, а также хорошие навыки владения инструментом. Перед тем как выкрутить сломанную шпильку из блока двигателя, необходимо высверлить 2-3 или же больше тонких отверстий в теле шпильки. Затем эти отверстия должны будут соединиться в одно единое. Сюда вставляют отвертку и пытаются выкрутить обломки болта.

Левая резьба в шпильке

Второй метод сложнее. Он применяется, когда невозможно вывернуть сломанную шпильку ни одним из доступных способов. В этом случае принятые меры будут еще более кардинальными. Для этого способа потребуется электрическая дрель, метчик и много времени. Первым делом в шпильке сверлят отверстие - прямо в центре. Затем аккуратно в отверстии метчиком нужно нарезать резьбу.

Отметим важный момент: перед тем как выкрутить сломанную шпильку из головки, убедитесь, что резьба именно «левая». Когда в только что нарезанную деталь будет вкручен новый болт, резьба которого такая же, то в момент, когда он дойдет до конца, сломанная шпилька начнет выворачиваться.

Высверливание

И наконец, третий и самый радикальный способ. Им пользуются для того, чтобы извлечь из отверстия сломанные болты и шпильки. Это высверливание. Метод очень трудный. Он гораздо сложнее всех вышеприведенных и является самым опасным. Существует риск повредить резьбу в отверстии блока двигателя или ГБЦ. Следует надежно удерживать дрель, так как если это то существует серьезный риск повредить дорогостоящую деталь. Шпилька зачастую изготавливается из более твердых сортов стали, а головка выполняется из алюминия. Корпус коллектора - чугунный, поэтому он тоже мягче стальной шпильки. Сверло обязательно уйдет от твердой шпильки к более мягкому металлу. Особенно часто это случается, если работа проводится в ограниченном пространстве, а дрель установлена под небольшим углом. Принцип высверливания заключается в следующем: нужно строго в центре шпильки проделать отверстие тонким сверлом, предварительно накернив его, затем в дрель установить более толстое и повторить всю процедуру.

Основное здесь - сверление строго по центру. Когда от тела шпильки не останется практически ничего, стенка станет тонкой. Ее можно будет сломать. Следует очень аккуратно ломать остатки шпильки при помощи предварительно заточенной проволоки или пинцета. Нужно помнить, что любые действия проводятся максимально медленно и аккуратно. Если действовать сгоряча, нужно будет задумываться не о том, как выкрутить сломанную шпильку блока, а еще и о том, как восстановить саму ГБЦ. А это существенные затраты.

Используем кондуктор

Можно значительно упростить операцию высверливания сломанных шпилек. Это актуально для тех, кто часто ремонтирует двигатели. Поможет мастеру простейший кондуктор. Размеры детали берутся с реальных двигателей. На кондукторе, а это металлическая пластина, высверливаются такие же отверстия в тех же местах, что и на головке, а также на коллекторе. Еще в кондукторе делают отверстия для втулок. Они будут удерживать деталь от перемещения на блоке.

С помощью подобных приспособлений можно значительно облегчить выполнение задачи и разобраться с тем, как выкрутить сломанную шпильку из выпускного коллектора высверливанием, не повредив при этом сам коллектор.

Экстракторы

Экстрактор - это специальное приспособление, позволяющие удалить остатки неисправных крепежных элементов или же выкрутить сломанную шпильку. Приспособление очень простое и в то же время гениальное. Для того чтобы извлечь застрявшую или сломанную деталь, нужно ее как-нибудь зацепить, а затем выкрутить. А делается все это очень просто. Требуется просверлить в центре шпильки отверстие, заклинить в нем какой-нибудь инструмент в форме конуса или цилиндра, затем при помощи этого инструмента уже вывернуть болт. Это и есть экстрактор. Данные приспособления значительно облегчают решение таких вопросов, как выкрутить сломанную шпильку из коллектора или из любых других мест.

Существует несколько видов экстракторов:

• Клиновидные.
• Стержневые.
• Спиральные.
• Винтовые.

Сейчас эти приспособления можно приобрести в наборах, но есть они в продаже и по отдельности. Специалисты рекомендуют использовать именно эти инструменты. Они значительно облегчают решение трудных ситуаций, таких как сломанные болты.

Выбор стали для шпильки

Часто автомеханики сами занимаются изготовлением шпилек. Они рекомендуют делать эти крепежные элементы из таких марок стали: 35, 40, 45, 50, 55, 60. Если изготовить новую крепежную деталь из такого металла, в результате получится изделие с достаточной прочностью на разрыв.

Если шпильки будут приобретаться в магазинах, не стоит выбирать самые дешевые или те, которые увидели на прилавке автомагазина. Наиболее надежные изделия имеют номер деталей - 13517010. Предпоследняя цифра говорит о том, что эта шпилька имеет достаточную прочность на разрыв.

Перед тем как вкрутить шпильку…

Чтобы потом не задумываться о том, как выкрутить сломанную шпильку, прежде чем приниматься за работу, рекомендуется смазать деталь графитовой, а лучше Пусть лучше элемент выкрутится вместе с гайкой, чем сломается. И наконец, резьбу гайки тоже лучше обработать графитовой смазкой. В будущем это исключит обрыв или излом детали.

Лично я многократно сталкивался с проблемой, когда ломается болт или шпилька под корень. Причем, я не являюсь каким-нибудь автомехаником или слесарем. Все это говорю к тому, что такое вполне случается и с обычным человеком, кто периодически имеет дело с техникой или другой технической частью.
Ну раз уж вы попали в такую ситуацию, то не стоит отчаиваться — все поправимо. Предлагаю вам семь способов как выйти из подобного положения и освободить резьбу от обломка шпильки или болта.

Подготовка перед выворачиванием обломка

Но не торопитесь сразу приступать к вывинчиванию. Перед этим необходимо принять меры, которые облегчат ваши прилагаемые усилия.
Перво наперво сбрызнем проникающей смазывающей жидкостью место слома. Это может быть любой «жидкий ключ», WD-40. Немного подождем.

Первый способ: плоская отвертка и молоток

Это самый простой способ, но он не всегда подходит. Примерно в половине случаем шпилька обламывается с торчащим осколком, за который как раз и можно зацепиться.

Берем плоскую отвертку, упираем её в осколок и ударными движениями под углом в сторону вывинчивания резьбы аккуратно поворачиваем обломок.

Такой метод подходит если не требуется большого усилия для вывинчивания. Если усилия не достаточно, то переходим ко второму способу.

Способ второй: пробуем вывинтить зубилом

Этот способ похож на первый, только вместо отвертки берем зубило. Точно также упираем в оскол и ударными движениями производим выворачивание.

Зубило дает возможность создать большее усилие по сравнению с отверткой.

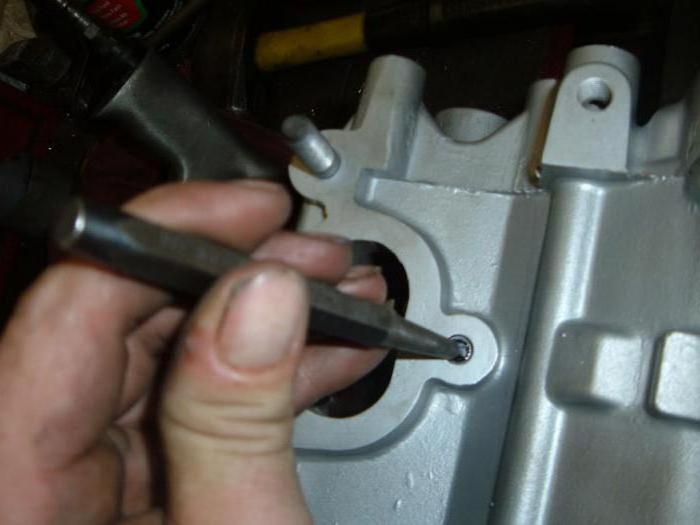

Третий способ: керн и молоток

Если обломок болта не имеет осколов, или даже обламывание произошло чуть ниже конечной поверхности резьбы, то тут можно попробовать воспользоваться керном.

Упираем керн в поверхность обломка со смещение и ударами под углом производим выворачивание, пока обломок нельзя будет зацепить плоскогубцами или другим инструментом.

Четвертый способ: привариваем гайку сваркой

На мой взгляд это самый действенный и быстрый вариант, но при наличии у вас сварочного аппарата. Суть его состоит в том, чтобы наварить сверху гайку на обломок болта.
Итак, чтобы это сделать берем гайку, но не такого же размера, а на пару единиц больше. То есть, если сломанный болт был на 10, то берем гайку на 12. Нужно это для лучшего и большего места приваривания.

Удерживая гайку кусачками, ставим ее на обломок, но не по центру, а со смещением. Электродом свариваем шпильку с гайкой к одной стороне внутри гайки.
Далее после остывания вывинчиваем обычным гаечным ключом.

Пятый способ: вывинчиваем шпильку экстрактором

Тут также потребуется специализированный инструмент, специально предназначенный вывинчивания сломанных шпилек и болтов — экстрактор.

Керним центр шпильки, чтобы сверло не бегало при начале сверления.

Сверлим отверстие соответствующего диаметра под экстрактор.

Вставляем экстрактор в отверстие и вывинчиваем ключом.

Шестой способ: высверливаем обломок

Способ состоит в том, чтобы подобрать сверло по нижнему диаметру резьбы шпильки и высверлить ее. Очень тяжелый способ, требует сноровки.
Сначала проходимся сверлом меньшего диаметра.

Затем сверлим максимально близким.

Осколки и остатки шпильки выбиваем плоской отверткой.

Такой способ удаления не всегда оправдывает усилия, но вполне заслуживает вашего внимания.

Седьмой способ: высверливаем под чистую и делаем вставку

Самый трудоемкий и затратный способ из всех. Но бывают случаи, когда это единственный рабочий вариант вернуть узел в рабочее состояние.
Высверливаем шпильку подчистую вместе с резьбой.

Нарезаем новую резьбу метчиком.

На этом можно закончить, если конструкция позволяет подобрать теперь более толстый болт или шпильку. Если же нет — покупаем вставку или заказываем у знакомого слесаря.
Смазываем внешнюю резьбу фиксатором резьбы и ввинчиваем.

Стачиваем заподлицо.
А каким способом пользовались вы? Напишите в комментариях, я думаю ваш опыт будет интересен! Всего доброго!
