Роторный двигатель ванкеля. Роторно-поршневой двигатель описание фото видео история

Роторно-поршневой двигатель или двигатель Ванкеля представляет собой мотор, где главным рабочим элементом осуществляются планетарные круговые движения. Это принципиально другой вид двигателя, отличный от поршневых собратьев в семействе ДВС.

В конструкции такого агрегата используется ротор (поршень) с тремя гранями, внешне образующим треугольник Рело, осуществляющий круговые движения в цилиндре особого профиля. Чаще всего поверхность цилиндра исполнена по эпитрохоиде (плоской кривой, полученной точкой, которая жестко связана с окружностью, осуществляющей движение по внешней стороне другой окружности). На практике можно встретить цилиндр и ротор иных форм.

Составные элементы и принцип работы

Устройство двигателя типа РПД предельно проста и компактна. На ось агрегата устанавливается ротор, который крепко соединяется с шестерней. Последняя сцепляется со статором. Ротор, имеющий три грани, двигается по эпитрохоидальной цилиндрической плоскости. В результате чего сменяющиеся объемы рабочих камер цилиндра отсекаются с помощью трех клапанов. Уплотнительные пластины (торцевого и радиального типа) прижимаются к цилиндру под действием газа и за счет действия центростремительных сил и ленточных пружин. Получаются 3 изолированные камеры разные по объемным размерам. Здесь осуществляются процессы сжимания поступившей смеси горючего и воздуха, расширения газов, оказывающих давление на рабочую поверхность ротора и очищающих камеру сгорания от газов. На эксцентриковую ось передается круговое движение ротора. Сама ось находится на подшипниках и передает момент вращения на механизмы трансмиссии. В этих моторах осуществляется одновременная работа двух механических пар. Одна, которая состоит из шестерен, регулирует движение самого ротора. Другая — преобразует вращающиеся движение поршня во вращающиеся движения эксцентриковой оси.

Детали Роторно-поршневого двигателя

Принцип работы двигателя Ванкеля

На примере двигателей, установленных на автомобилях ВАЗ, можно назвать следующие технические характеристики:
— 1,308 см3 – рабочий объем камеры РПД;
— 103 кВт/6000 мин-1 – номинальная мощность;
— 130 кг масса двигателя;
— 125000 км – ресурс двигателя до первого полного его ремонта.

Смесеобразование

В теории в РПД применяют несколько разновидностей смесеобразования: внешнее и внутреннее, на основе жидких, твердых, газообразных видов топлива.
Касательно твердых видов топлива стоит отметить, что их первоначально газифицируют в газогенераторах, так как они приводят к повышенному золообразованию в цилиндрах. Поэтому большее распространение на практике получили газообразные и жидкие топлива.
Сам механизм образования смеси в двигателях Ванкеля будет зависеть от вида применяемого топлива.
При использовании газообразного топлива его смешение с воздухом происходит в специальном отсеке на входе в двигатель. Горючая смесь в цилиндры поступает в готовом виде.

Из жидкого топлива смесь приготавливается следующим образом:

Воздух смешивается с жидким топливом перед поступлением в цилиндры, куда поступает горючая смесь.
В цилиндры двигателя жидкое топливо и воздух поступают по отдельности, и уже внутри цилиндра происходит их смешивание. Рабочая смесь получается при соприкосновении их с остаточными газами.

Соответственно, топливно-воздушная смесь может готовиться вне цилиндров или внутри их. От этого идет разделение двигателей с внутренним или внешним образованием смеси.

Особенности РПД

Преимущества

Преимущества двигателей роторно-поршневого типа по сравнению со стандартными бензиновыми двигателями:

— Низкие показатели уровня вибрации.
В моторах типа РПД отсутствует преобразование возвратно-поступательного движения во вращательное, что позволяет агрегату выдержать высокие обороты с меньшими вибрациями.

— Хорошие динамические характеристики.
Благодаря своему устройству такой мотор, установленный в машине, позволяет ее разогнать выше 100 км/ч на высоких оборотах без избыточной нагрузки.

— Хорошие показатели удельной мощности при малой массе.
Из-за отсутствия в конструкции двигателя коленчатого вала и шатунов достигается небольшая масса движущихся частей в РПД.

— В двигателях такого типа практически отсутствует система смазки.
Непосредственно в топливо добавляется масло. Топливно-воздушная смесь сама осуществляет смазывание пар трения.

— Мотор роторно-поршневого типа имеет небольшие габаритные размеры.
Установленный роторно-поршневой мотор позволяет максимально использовать полезное пространство моторного отсека автомобиля, равномерно распределить нагрузку на оси автомашины и лучше рассчитать расположение элементов коробки передач и узлов. Например, четырехтактный двигатель такой же мощности будет в два раза больше роторного двигателя.

Недостатки двигателя Ванкеля

— Качество моторного масла.
При эксплуатации такого типа двигателей необходимо уделять должное внимание к качественному составу масла, применяемого в двигателях Ванкеля. Ротор и находящаяся внутри камера двигателя имеют большую площадь соприкосновения, соответственно, износ двигателя происходит быстрее, а также такой двигатель постоянно перегревается. Нерегулярная смена масла наносит огромный урон двигателю. Износ мотора возрастает в разы из-за наличия абразивных частиц в отработанном масле.

— Качество свечей зажигания.
Эксплуатантам таких двигателей приходится быть особо требовательным к качественному составу свечей. В камере сгорания из-за ее небольшого объема, протяженной формы и высокой температуры затруднен процесс зажигания смеси. Следствием является повышенная рабочая температура и периодическая детонация камеры сгорания.

— Материалы уплотнительных элементов.
Существенной недоработкой мотора типа РПД можно назвать ненадежную организацию уплотнений промежутков между камерой, где сгорает топливо, и ротором. Устройство ротора такого мотора достаточно сложное, поэтому уплотнения требуются и по граням ротора, и по боковой поверхности, имеющей соприкосновение с крышками двигателя. Поверхности, которые подвергаются трению, необходимо постоянно смазывать, что выливается в повышенный расход масла. Практика показывает, что мотор типа РПД может потребить от 400 гр до 1 кг масла на каждые 1000 км. Снижаются экологичные показатели работы двигателя, так как горючее сгорает вместе с маслом, в результате в окружающую среду выбрасывается большое количество вредных веществ.

Из-за своих недоработок такие моторы не получили широкого распространения в автомобилестроении и в изготовлении мотоциклов. Но на базе РПД изготавливаются компрессоры и насосы. Авиамоделисты часто используют такие двигатели для конструирования своих моделей. Из-за невысоких требований к экономичности и надежности конструкторы не применяют сложную систему уплотнений в таких моторах, что значительно снижает его себестоимость. Простота его конструкции позволяет без проблем встроить в авиамодель.

КПД роторно-поршневой конструкции

Не смотря на ряд недоработок, проведенные исследования показали, что общий КПД двигателя Ванкеля довольно-таки высокий по современным меркам. Его значение составляет 40 – 45%. Для сравнения, у поршневых двигателей внутреннего сгорания КПД составляет 25%, у современных турбодизелей – около 40%. Самый высокий КПД у поршневых дизельных двигателей составляет 50%. До настоящего времени ученые продолжают работу по изысканию резервов для повышения КПД двигателей.

Итоговый КПД работы мотора состоит из трех основных частей:

Топливная эффективность (показатель, характеризующий рациональное использование горючего в моторе).

Исследования в этой области показывают, что только 75% горючего сгорает в полном объеме. Есть мнение, что данная проблема решается путем разделения процессов сгорания и расширения газов. Необходимо предусмотреть обустройство специальных камер при оптимальных условиях. Горение должно происходить в замкнутом объеме, при условии нарастания температурных показателей и давления, расширительный процесс должен происходить при невысоких показателях температур.

КПД механический (характеризует работу, результатом которой стало образование переданного потребителю крутящего момента главной оси).

Порядка 10% работы мотора расходуется на приведение в движение вспомогательных узлов и механизмов. Исправить данную недоработку можно путем внесения изменений в устройство двигателя: когда главный движущийся рабочий элемент не прикасается к неподвижному корпусу. Постоянное плечо крутящего момента должно присутствовать на всем пути следования основного рабочего элемента.

Термическая эффективность (показатель, отражающий количество тепловой энергии, образованной от сжигания горючего, преобразующейся в полезную работу).

На практике 65% полученной тепловой энергии улетучивается с отработанными газами во внешнюю среду. Ряд исследований показал, что можно добиться повышения показателей термической эффективности в том случае, когда конструкция мотора позволяла бы осуществлять сгорание горючего в теплоизолированной камере, чтобы с самого начала достигались максимальные показатели температуры, а в конце эта температура понижалась до минимальных значений путем включения паровой фазы.

Современное состояние роторно-поршневого двигателя

На пути массового применения двигателя встали значительные технические трудности:
— отработка качественного рабочего процесса в камере неблагоприятной формы;
— обеспечение герметичности уплотнения рабочих объемов;
— проектировка и создания конструкции корпусных деталей, которые надежно прослужат весь жизненный цикл работы двигателя без коробления при неравномерном нагрева этих деталей.
В результате огромной проделанной научно-исследовательской и опытно-конструкторской работы этим фирмам удалось решить почти все наиболее сложные технические задачи на пути создания РПД и выйти на этап их промышленного производства.

Первый массовый автомобиль NSU Spider с РПД начала выпускать фирма NSU Motorenwerke. Вследствие частых переборок двигателей из-за выше сказанных технических проблем на раннем этапе развития конструкции двигателя Ванкеля, взятые NSU гарантийные обязательства привели ее к финансовому краху и банкротству и последовавшему слиянию с Audi в 1969 году.
Между 1964 и 1967 годом произведено 2375 автомобилей. В 1967 году Spider был снят с производства и заменён на NSU Ro80 с роторным двигателем второго поколения; за десять лет производства Ro80 выпущено 37398 машин.

Наиболее успешно с данными проблемами справились инженеры фирмы Mazda. Она и остается единственным массовым производителем машин с роторно-поршневыми двигателями. Доработанный мотор серийно начался ставить на автомобиль Mazda RX-7 с 1978 года. С 2003 преемственность приняла модель Mazda RX-8, она и является на данный момент массовой и единственной версией автомобиля с двигателем Ванкеля.

Российские РПД

Первое упоминание о роторном двигателе в Советском Союзе относится к 60-м годам. Исследовательские работы по роторно-поршневым двигателям начались в 1961 году, соответствующим постановлением Минавтопрома и Минсельхозмаша СССР. Промышленное же изучение с дальнейшем выводом на производство данной конструкции началось в 1974 году на ВАЗе. специально для этого было создано Специальное конструкторское бюро роторно-поршневых двигателей (СКБ РПД). Поскольку лицензию купить не было возможности, был разобран и скопирован серийный «ванкель» от NSU Ro80. На этой основе разработали и собрали двигатель Ваз-311, а произошло это знаменательное событие в 1976 году. На ВАЗе разрабатывали целую линейку РПД от 40 до 200 сильных двигателей. Доработка конструкции тянулась почти шесть лет. Удалось решить целый ряд технических проблем связанные с работоспособностью газовых и маслосъемных уплотнений, подшипников, отладить эффективный рабочий процесс в камере неблагоприятной формы. Свой первый серийный автомобиль ВАЗ с роторным двигателем под капотом представил публике в 1982 году, это был Ваз-21018. Машина внешне и конструктивно была как и все модели данной линейки, за одним исключением, а именно, под капотом стоял односекционный роторный двигатель мощностью 70 л.с. Длительность разработки не помешала случиться конфузу: на всех 50 опытных машинах при эксплуатации возникли поломки мотора, заставившие завод установить на его место обычный поршневой.

Ваз 21018 с Роторно-поршневым двигателем

Установив, что причиной неполадок являлись вибрации механизмов и ненадёжность уплотнений, конструкторы предприняли спасти проект. Уже в 83-ем появились двухсекционные Ваз-411 и Ваз-413 (мощностью, соответственно, 120 и 140 л.с.). Несмотря на низкую экономичность и малый ресурс, сфера применения роторного двигателя всё-таки нашлась – ГАИ, КГБ и МВД требовались мощные и незаметные машины. Оснащённые роторными двигателями «Жигули» и «Волги» легко догоняли иномарки.

С 80-ых годов 20 века СКБ был увлечён новой темой – применение роторных двигателей в смежной отрасли — авиационной. Отход от основной отрасли применения РПД привело к тому, что для переднеприводных машин роторный двигатель Ваз-414 создаётся лишь к 1992 году, да ещё три года доводится. В 1995 году Ваз-415 был представлен к сертификации. В отличие от предшественников он универсален, и может устанавливаться под капотом как заднеприводных («классика» и ГАЗ), так и переднеприводных машин (ВАЗ, Москвич). Двухсекционный «Ванкель» имеет рабочий объём 1308 см 3 и развивает мощность 135 л.с. при 6000об/мин. «Девяносто девятую» он ускоряет до сотни за 9 секунд.

Роторно-поршневой двигатель ВАЗ-414

На данный момент проект по разработке и внедрения отечественного РПД заморожен.

Ниже представлено видео устройства и работы двигателя Ванкеля.

Единственной на сегодняшний день выпускаемой в промышленных масштабах моделью роторного мотора является двигатель Ванкеля, который относится к типу роторных двигателей с планетарным круговым движением главного рабочего элемента. Такая конструктивная компоновка роторного двигателя является, несомненно, самойпростой по своему техническому устройству, но не самой оптимальной по способу организации рабочих процессов и поэтому имеет свои неотъемлемые и серьезные недостатки.

Роторных двигателей с планетарным движением главного рабочего элемента существует достаточно много разновидностей, но по существу они отличаются друг от друга лишь количеством граней ротора и соотвествующей формой внутренней поверхности корпуса. Приведенные схемы разных компоновок подобных моторов взяты из книги «Судовые роторные двигатели», издания 1967 года, авторов Е.Акатов, В.Бологов и др. и подготовлены к публикаци в электронном виде автором этого сайта.

Кратко рассмотрим саму конструкцию двигателя этого типа вместе с историей его появления и сферой применения. История создания роторных двигателей с планетарным вращательным движением главного рабочего элемента начинается в 1943 году, когда изобретатель Майлар предложил первую подобную схему. Потом в течение короткого времени было подано еще несколько патентов на двигатели подобной схемы. В том числе и разработчик германской фирмы NSU – В. Фреде. Но главным слабым местом этой схемы роторного двигателя были системы уплотнений между ребрами на стыке соседних граней вращающегося треугольного ротора и стенками неподвижного корпуса. Вот к решению к этой сложной инженерной задачи и был подключен Р.Ванкель как специалист по уплотнениям. Вскоре, благодаря своей энергичности и инженерному мышлению он стал лидером группы разработчиков. В 1957 году в лаборатории фирмы NSU построили прототип роторного двигателя типа «DKM», с треугольным ротором и рабочей камерой в форме капсулы, в которой ротор был неподвижным, а корпус вращался вокруг него. Гораздо более практичным был вариант компоновки типа «KKM» с нормальной схемой — рабочая камера в корпусе была неподвижной, а в ней вращался ротор. Этот мотор появился годом позже, в 1958-м. В ноябре 1959 года NSU официально объявила о создании работающего роторного двигателя. За короткое время около 100 компаний во всём мире приобрели лицензии на эту технологию, при этом 34 из них были японскими.

Мотор оказался очень небольшим, мощным и имел мало деталей. В Европе начались продажи машин с роторными двигателями, но как оказалось у них мал моторесурс, они потребляли много топлива и имели очень токсичный выхлоп. Нефтяной кризис 1973 года из-за очередной арабо-израильской войны, когда цены на бензин увеличились в несколько раз, резко поставил вопрос об экономичности автомобильных моторов. Из-за этого в Европе и Америке попытки довести роторный двигатель Ванкеля до нужной степени совершенства были прекращены. И только японская компания Mazda упорно продолжала работы в этом направлении. А еще советский завод ВАЗ – так как бензин в то время в СССР стоил копейки, а мощный, хотя и с малым ресурсом, мотор был нужен силовым ведомствам. Но в 2004 году малосерийное производство на ВАЗе было закрыто и на сегодняшний момент Mazda является единственным автопроизводителем, который серийно выпускает автомобили с роторным двигателем. В настоящее время в мире серийно выпускается лишь один автомобиль с роторным двигателем системы Ванкеля – это спортивное купе Mazda RX-8. На этой машине устанавливается мотор «RENESIS» с двумя роторными секциями общим объемом 1,3 литра. Двигатель исполняется в нескольких вариантах с мощностью от 200 до 250 л.с.

После краткого обзора истории роторного двигателя с планетарным движением ротора остановимся на рассмотрении его преимуществ и недостатков. ПРЕИМУЩЕСТВА роторного двигателя Ванкеля по сравнению с традиционными поршневыми моторами: 1) Повышенная удельная мощность (л.с./кг), она практически в два раза превышает этот показатель поршневых 4-х тактных двигателей. Масса неравномерно движущихся частей в двигателе Ванкеля гораздо меньше, чем в аналогичных по мощности поршневых двигателях, и амплитуда таких неуравновешенных движений заметно меньше. Это происходит из-за того, что в «поршневике» осуществляются возвратно- поступательные движения, а в двигателе Ванкеля- вращательные, планетарной схемы. К тому же в двигателе Ванкеля отсутствуют коленчатый вал и шатуны.

На повышенную мощность Ванкеля играет и то, что такой двигатель однороторной конструкции выдаёт мощность в течение трёх четвертей каждого оборота выходного вала. В отличие от одноцилиндрового 4-х тактного поршневого двигателя, который выдаёт мощность только в течение одной четверти каждого оборота выходного вала. Именно по этим причинам с единицы объема камеры сгорания в серийном роторном моторе Ванкеля снимается гораздо большая мощность. При объёме рабочей камеры 1300 см Mazda RX-8 имеет мощность 200 л.с – 250 л.с., а прежняя модель Mazda RX-7, с мотором такого же объема, но с турбокомпрессором выдавала 350 л.с.

Именно поэтому особым признаком Mazda RX являются отличные динамические характеристики:

на низкой передаче возможно без излишней нагрузки на двигатель разогнать машину выше 100 км/ч на более высоких оборотах двигателя (8000 об/мин и более).
двигатель Ванкеля гораздо легче механически уравновесить и избавиться от вибрации, что позволяет повысить комфортность лёгких транспортных средств типа микроавтомобилей;
габаритные размеры роторно-поршневого двигателя меньше в 1,5-2 раза в соотношении со сравнимым по мощности поршневым мотором.

В двигателе Ванкеля на 35 — 40 % меньшее количество деталей.

Недостатки:

1) Малая длина рабочего хода грани треугольного ротора, Хотя эти показатели напрямую с поршневым мотором сравнивать сложно – слишком различны типы движений поршня и ротора, но у двигателя Ванкеля примерно на пятую часть меньше длина рабочего хода. Тут есть одно коренное отличие Ванкеля от поршневого мотора- у «поршневика» идет увеличение объема в направлении одного линейного направления, которое совпадает с направлением рабочего хода. А у Ванкеля – это движение сложное и только часть траектории перемещения треугольного ротора с планетарным движением становится собственно линией рабочего хода. (РИС.) Именно поэтому у двигателя Ванкеля топливная эффективность хуже, чем у поршневых моторов. Поэтому из-за малой длины рабочего хода очень высока температура выхлопных газов – рабочие газы не успевают передать основное свое давление на ротор, как уже открывается выхлопное окно и горячие газы высокого давления с еще не прекратившими горение объемными фрагментами рабочей смеси выходят в выхлопную трубу. Поэтому температура выхлопных газов у двигателя Ванкеля очень высока.

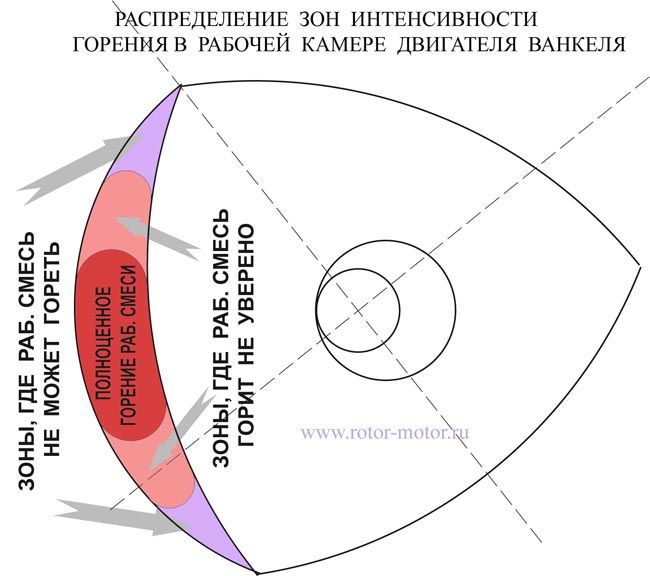

2) Сложная форма камеры сгорания «серповидной» формы. У такой камеры сгорания большая поверхность контакта газов со стенками корпуса и ротором. Поэтому значительная честь тепла уходит на нагрев деталей мотора, а это снижает тепловой КПД и усиливает нагрев мотора. Кроме того, такая форма камеры сгорания приводит к ухудшению смесеобразования и замедлению скорости горения рабочей смеси. Поэтому на моторе Mazda RX-8 стоят 2 свечи зажигания на одной роторной секции. Эти особенности так же отрицательно влияют на уровень термодинамического КПД.

3) Потенциально невысокий для роторного мотора крутящий момент. Для того чтобы снять вращение с движущегося ротора, центр вращения которого сам непрерывно осуществляет планетарное вращение по круговой траектории вокруг геометрического центра рабочей камеры, в этом двигателе применяется эксцентрично расположенные на главном валу диски. По сути дела – это элементы кривошипного устройства. То есть двигатель Ванкеля так и не смог полностью избавиться от главного недостатка классических поршневых ДВС – кривошипно – шатунного механизма. Хоть он и представлен в моторе Ванкеля в своем облегченном варианте – в виде эксцентрикового вала, но самые главные пороки этого механизма: рваный, пульсирующий режим крутящего момента и малое плечо главного элемента, воспринимающего крутящий момент – так и остались «не излеченными». (РИС.) Именно поэтому односекционный Ванкель малоработоспособен и нужно делать 2 или 3 роторные секции для получений нормальных рабочих характеристик, еще желательно ставить на вал дополнительно и маховик. Кроме наличия в двигателе Ванкеля кривошипного механизма, на малый для роторного двигателя крутящий момент еще влияет и то, что кинематическая схема такого мотора устроена очень нерационально с точки зрения восприятия поверхностью ротора давления рабочих газов расширения. Поэтому лишь некоторая часть давления – около трети – переводится в рабочее вращение ротора и создает крутящий момент. Подробнее крутящем моменте поговорим в специальном разделе сайта.

Подробно о принципе возникновения крутящего момента в роторном двигателе Ванкеля Смотри на страничке сайта КРУТЯЩИЙ МОМЕНТ

4) Присутствие в корпусе вибраций. Дело в том, что система роторного мотора с планетарным движением рабочего элемента предполагает неравновесное движение этого органа. Т.е. при вращении центр масс ротора совершает непрерывное вращательное движение вокруг центра масс корпуса и радиус этого вращения равен плечу эксцентрика главного вала мотора. Именно поэтому на корпус мотора действует изнутри постоянно вращающийся вектор силы, равный центробежной силе, возникающей на роторе. То есть ротор при вращении на вращающемся в свою очередь эксцентриковом валу имеет в характере своего движения неизбежные и выраженные элементы колебательного движения. Что и приводит к неизбежности вибраций. (РИС.)

5) Быстрый износ торцевых радиальных уплотнений на углах треугольника ротора, так как на них идет сильная радиальная нагрузка, неизбежная в двигателе Ванкеля по самому его принципу работы. (РИС.)

6) Постоянная угроза прорыва газов высокого давления из полости одного рабочего такта в полость другого такта. Это происходит потому, что контакт радиального уплотнения ребра ротора и стенки камеры сгорания происходит по одной тонкой линии. При этом еще существует проблема прорыва газов через гнезда установки свечей, когда над ними проходит ребро ротора.

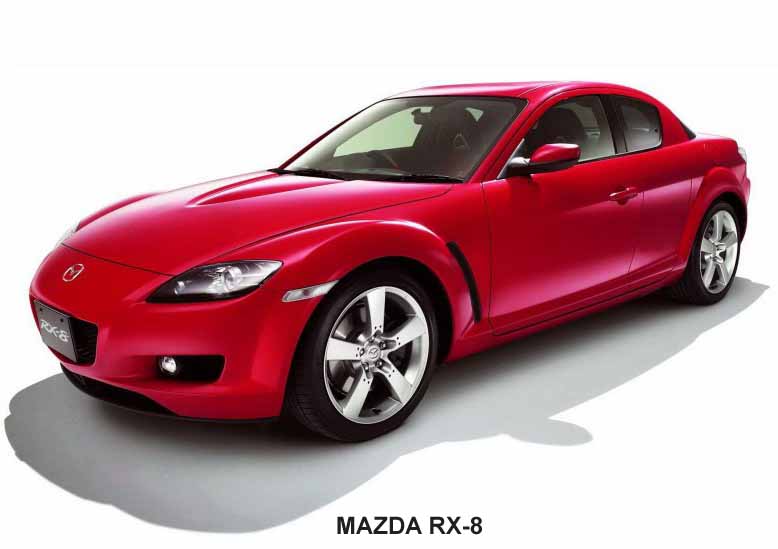

7) Сложная система смазки вращающегося ротора. В моторе Mazda RX-8 специальные форсунки впрыскивают масло в камеры сгорания для смазки трущихся при вращении о стенки камеры сгорания ребер ротора. Это усиливает токсичность выхлопа и одновременно делает мотор очень требовательным к качеству масла. Кроме того, при высоких оборотах возникает повышенные требования к смазке цилиндрической поверхности эксцентриковой части главного вала, вокруг которой вращается ротор, и которая снимает главное усилие с ротора и переводит во вращение вала. Именно эти две технические трудности, решить которые весьма непросто, приводили к недостаточной смазке на высоких оборотах наиболее нагруженных трением деталей такого мотора, а это, соответственно, резко уменьшало моторесурс двигателя. Именно недостаточное решение таких технических задач приводило к очень малому ресурсу моторов Ванкеля, которые выпускал отечественный АвтоВАЗ. (РИС.- указать цилиндрическую поверхность контакта внутреннего гнеда ротора и эксцентр диска вала)

8) Высокие требования к точности исполнения деталей сложной формы делают такой мотор сложным в производстве. Такое производство требует высокоточного и дорогого оборудования - станков, способных создавать сложные объемы рабочей камеры с криволинейной эпитрохоидальной поверхностью. Сам ротор так же имеет форму сложного треугольника с выпуклыми поверхностями.

Как видно из содержания этого раздела сайта, роторный двигатель Ванкеля имеет выраженные преимущества, так и большое количество практически непреодолимых недостатков, которые так и не позволили этому типу двигателей вытеснить поршневые моторы из арсенала современной техники. Хотя такие перспективы всерьез обсуждались в конце 60-х и начале 70-х годов прошлого века, и в аналитических обзорах высказывались мнения, что к концу 80-х годов 20-го века более половины автомобилей планеты будут уже иметь роторные двигатели разных типов…. И, несмотря на наличие отрицательных черт и технических трудностей, роторный двигатель Ванкеля смог появиться технически и состоятся как коммерчески дееспособный вид продукции, потому что недостатки его главных конкурентов – поршневых моторов с кривошипно – шатунными механизмами оказываются еще серьезнее и многочисленнее.И это, не смотря на более века попыток их совершенствования.

ПРОДОЛЖЕНИЕ РАЗГОВОРА О РОТОРНОМ ДВИГАТЕЛЕ ВАНКЕЛЯ

сентябрь 2016г. Одна из самых трудных проблем всех типов роторных двигателей- это создание эффективной системы уплотнений, которая должна создавать замкнутый объём в рабочих камерах роторного двигателя. Пока в схеме типа Тверской это является одной из главных трудностей. Там предстоит сделать эффективную и непростую в изготовлении систему уплотнений.И чтобы потренировать руку и получить положительный опыт в таком деле, я решил создать небольшой рабочий экземпляр двигателя Ванкеля прямо с «ноля». Работа уже идет к концу- прилагаю фото такого моторчика.

Уплотнения

Ориентировочная мощность одной такой роторной секции предполагается около 35-40 л.с.. Мотор из 2-х роторных секций ожидается мощностью в 70-80 л.с..

ДВИГАТЕЛЬ ВАНКЕЛЯ — ДЕКАБРЬ

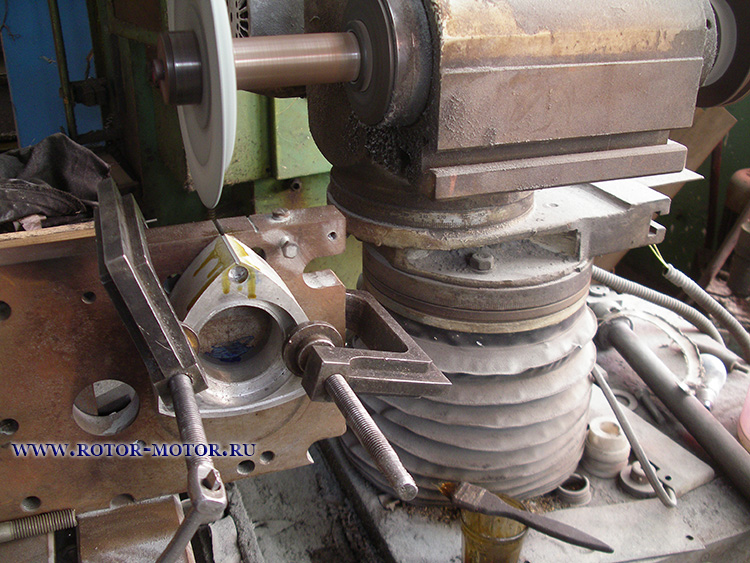

25 декабря 2016г Изготовлене малого Ванкеля идет в оптимальном ритме. Двигатель готов на 95%, остаются небольшие мелочи.
Так как на некоторых площадких в интернете эти мои фото уже обсуждаются и вокруг них накручиваются немало фантазий- сообщаю.
Двигатель создан с «НОЛЯ», ни одной детали из посторонних моделей в нем нет. В нем нет ни деталей от Sachs Wankel, которые уже не выпускаются лет 30, ни от современных малых современных aixro и пр. и др.
Кормпус двигателя выполнен из конструкционной легированной термостойкой стали, подвергнутой термохимическому упрочнению.Твердость поверхностного слоя имеет показатель в 70 HRC. Глубина термоупроченного слоя состовляет в среднем 1,5 мм.Точно так же обработаны и до таких же показателей твердости и износоустойчивости доведены радиальные и торцевые уплотнения.Двигатель имеет воздушное охлаждение, масло для смазки будет подаваться в камеру сжатия через 2-е специальные форсунки. Т.е. не нужно будет мешать масло с бензином как в 2-х тактных моторах.

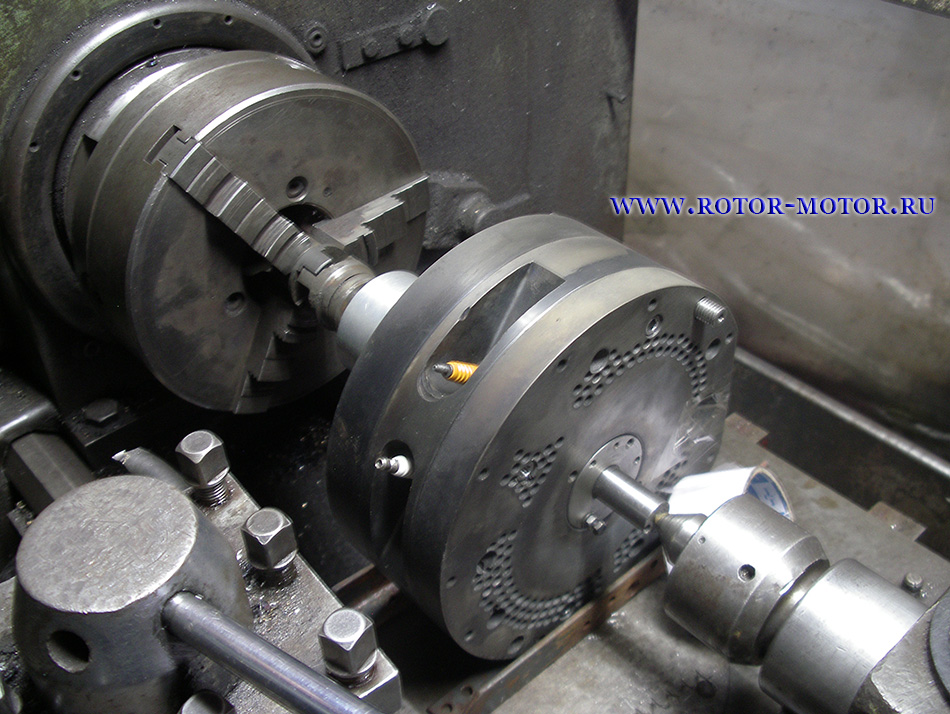

Двигатель поставлен на токарный станок и в течение нескольких часов подвергался холодной обкатке. Это позволило оценить работу уплотнений и герметичность получаемых секций в двигателе как вполне благополучную. В ближайшее время будет замеряно давление, которое получается в секторе сжатия мотора.
Запуск двигателя планируется на конец января.

ВОЗОБНОВЛЕНИЕ РАБОТЫ ПОСЛЕ ПАУЗЫ

После некоторого перерыва активные работы возобновлены. Сейчас (март-май 18г) идут активные пробные прокрутки малой опытной модели двигателя. По ее итогам идет доработка уплотнений — самого трудного и деликатного элемента в роторных двигателях. Результаты весьма обнадеживающие.

Двигатель внутреннего сгорания - гениальное изобретение человечества. Благодаря ДВС стал существенно развиваться технический прогресс. Существует несколько видов данных установок. Но наиболее известные - шатунно-поршневые и роторно-поршневые. Последний был изобретен немецким инженером Ванкелем в сотрудничестве с Вальтером Фройде. Данный силовой агрегат имеет другое устройство и принцип работы, если сравнивать с классическим шатунно-поршневым ДВС. Каков принцип работы двигателя Ванкеля и почему данный ДВС не стал таким популярным? Все это мы рассмотрим в нашей сегодняшней статье.

Характеристика

Итак, что это за мотор? Это двигатель внутреннего сгорания, который был разработан Феликсом Ванкелем в 1957 году. Функцию поршня в данном агрегате выполнял трехвершинный ротор. Он совершал вращательные движения внутри полости особой формы.

После ряда экспериментальных моделей мотоциклов и автомобилей, которые пришлись на 70-е годы прошлого века, спрос на двигатель Ванкеля существенно снизился. Хотя на сегодняшний день ряд компаний все равно работает над совершенствованием данного ДВС. Так, можно встретить двигатель Ванкеля на «Мазде» серии РХ. Также данный агрегат нашел свое применение в моделизме.

Устройство двигателя Ванкеля

Данный силовой агрегат состоит из нескольких компонентов:

Корпуса (статора).
Камеры сгорания.
Впускного и выпускного окна.
Неподвижной шестерни.
Зубчатого колеса.
Ротора.
Вала.
Свечи зажигания.

Какой имеет двигатель Ванкеля принцип работы? Это мы рассмотрим ниже.

Принцип работы

Данный ДВС действует следующим образом. Ротор, насаженный на эксцентриковый вал через подшипники, приводится в действие от силы давления газов, что образовалась в результате сгорания топливновоздушной смеси. Ротор двигателя относительно статора посредством пары шестерен. Одна из них (большого размера) находится на внутренней поверхности ротора. Вторая (опорная) имеет меньшие размеры и намертво прикреплена к боковой крышке двигателя. Благодаря взаимодействию шестерен, ротор производит эксцентричные круговые движения. Таким образом, его грани соприкасаются с внутренней поверхностью камеры сгорания.

В результате между корпусом двигателя и ротором образуется несколько изолированных камер переменного объема. Их количество всегда составляет 3. В данных камерах происходит процесс сжатия смеси, ее горение, расширение газов (которые впоследствии оказывают давление на рабочую поверхность ротора) и их удаление. В результате воспламенения топлива, ротор приводится в действие, передавая усилия крутящего момента на эксцентриковый вал. Последний устанавливается на подшипниках и далее передает мощность на узлы трансмиссии. А уже затем момент сил двигателя Ванкеля идет на колеса по классической схеме - посредством карданной передачи и полуосей к ступицам. Таким образом, в роторном моторе работают одновременно несколько механических пар. Первая отвечает за движение ротора и состоит из нескольких шестерен. Вторая де преобразует движение ротора в обороты эксцентрикового вала.

Передаточное отношение статора (корпуса) и шестерен всегда стабильное и составляет 3:2. Таким образом, ротор успевает провернуться за полный оборот вала на 120 градусов. В свою очередь, за полный оборот ротора производится внутреннего сгорания в каждой из трех камер, образуемых гранями.

Преимущества

Какие имеет плюсы данный ДВС? Ванкеля имеет более простую конструкцию, нежели шатунно-поршневой. Так, число деталей в нем на 40 процентов меньше, чем в поршневом четырехтактном ДВС. Но все же создать двигатель Ванкеля своими руками не представляется возможным без сложного оборудования. Ведь ротор имеет очень сложную форму. Те, кто пытался сделать Ванкеля своими руками, терпели многочисленные неудачи.

Но продолжим о преимуществах. В конструкции роторного агрегата отсутствует коленчатый вал, газораспределительный механизм. Также здесь нет шатунов и поршней. Горючая смесь попадает в камеру через впускное окно, открывающееся гранью ротора. А отработанные газы в конце рабочего такта освобождаются корпус через выпускное окно. Опять же, роль клапана здесь выполняет грань самого ротора. Также в конструкции отсутствует распределительный вал (коих сейчас используется несколько на шатунных агрегатах). Роторно-поршневой двигатель Ванкеля по принципу работы газораспределительного механизма схож с двухтактным.

Отдельно стоит сказать о смазочной системе. По сути, она отсутствует в роторном двигателе Ванкеля. Но как же тогда работают пары трения? Все просто: масло добавляется в саму горючую смесь (как в примитивных мотоциклетных моторах). Таким образом, смазка трущихся деталей производится самой топливовоздушной смесью. В конструкции отсутствует привычный всем масляный насос, который забирает смазку из поддона и разбрызгивает под особым давлением.

Еще одно преимущество двигателя Ванкеля - это его легкий вес и размеры. Поскольку здесь отсутствует почти половина деталей, которые являются обязательными в поршневых моторах, роторный агрегат более компактный и способен разместиться в любом подкапотном пространстве. компактные размеры позволяют использовать пространство моторного отсека более рационально, а также обеспечить более равномерную нагрузку на переднюю и заднюю ось (ведь в авто с обычными моторами более 70 процентов нагрузки приходится именно на переднюю часть). А за счет малого веса достигается высокая стабильность работы. Так, двигатель имеет минимальный уровень вибрации, что положительно сказывается на комфортабельности машины.

Следующий плюс данного агрегата - высокая удельная мощность, которая достигается при больших оборотах вала. Данная особенность позволяет достичь хороших технических характеристик. Вот почему двигатель Ванкеля используется на спортивных автомобилях «Мазда». Мотор легко раскручивается до семи и более тысяч оборотов. При этом обеспечивает намного больший крутящий момент и мощность при малом объеме. Все это положительно сказывается на разгонной динамике автомобиля. Для примера можно взять автомобиль «Мазда РХ-8». При объеме в 1,3 литра, мотор выдает 210 лошадиных сил мощности.

Конструктивные недостатки

Рассматривая устройство и принцип работы роторного двигателя Ванкеля, стоит отметить главный конструктивный недостаток. Это малая эффективность уплотнений зазора между камерой сгорания и ротором. Последний имеет довольно сложную форму, из-за чего требует надежного уплотнения не только по граням (коих четыре в сумме), но и по боковой поверхности (которые соприкасаются с крышкой двигателя). При этом они выполнены в виде стальных подпружиненных полосок с особо точной обработкой как с торцов, так и с рабочих поверхностей. Все допуски на расширение при нагреве, заложенные в конструкцию, ухудшают данные характеристики. Из-за этого невозможно избежать прорыва газов в торцевых местах уплотнительных пластин. В поршневых же двигателях применен эффект лабиринта. Так, в конструкции применены три уплотнительных кольца с зазорами в разные стороны.

Но стоит отметить, что в последние годы качество уплотнений возросло. Конструкторы произвели усовершенствование двигателя Ванкеля, применяя новые материалы для уплотнений. Но все же прорыв газов считается самым слабым местом в роторном ДВС.

Расход масла

Как мы уже сказали ранее, системы смазки как таковой в данном двигателе нет. Ввиду того что масло поступает вместе с горючей смесью, расход его существенно увеличивается. И если на шатунных двигателях естественный уход смазки исключен либо составляет не более 100 грамм на 1 тысячу километров, то на роторных данный параметр составляет от 0,4 до 1 литра на тысячу километров. Это объясняется тем, что сложная система уплотнений требует более эффективной смазки поверхностей. Также ввиду высокого расхода масла, эти моторы не могут соответствовать современным экологическим стандартам. В выхлопных газах автомобилей с двигателем Ванкеля содержится много опасных для организма и окружающей среды веществ.

Кроме этого, роторный мотор мог работать только на высококачественных и дорогих маслах. Это связано с несколькими факторами:

Склонность соприкасающихся деталей камеры двигателя и ротора к высокому износу.
Склонность пар трения к перегреву.

Другие проблемы

Нерегулярная замена масла грозила уменьшением ресурса ДВС, так как частицы старой смазки действовали как абразив, увеличивая зазоры и вероятность прорыва выхлопных газов в камере. Данный агрегат также клинит при перегреве. А при движении в холодную погоду, охлаждение могло оказаться избыточным.

Сам по себе РПД имеет более высокую рабочую температуру, нежели любой поршневой мотор. Наиболее нагруженной считается камера сгорания. она имеет небольшой объем. А из-за протяженной формы, камера склонна к детонации. Кроме масла, двигатель Ванкеля требователен к качеству свечей. Их устанавливают попарно и меняют строго по техническому регламенту. Среди прочих моментов стоит отметить недостаточную эластичность роторного мотора. Так, данные ДВС могут выдавать отличные скоростные и мощностные характеристики только при высоких оборотах ротора - от 6 до 10 и более тысяч в минуту. Эта особенность вынуждает конструкторов дорабатывать конструкцию коробок передач, делая их многоступенчатыми.

Еще один недостаток - высокий расход топлива. К примеру, если взять 1,3-литровый роторно-поршневой двигатель «Мазды РХ-8», по паспортным данным, она потребляет от 14 до 18 литров топлива. Причем к использованию рекомендуется только высокооктановый бензин.

О применении РПД в автомобильной промышленности

Наибольшую популярность данный двигатель получил в конце 60-х и начале 70-х годов прошлого века. Патент на РПД Ванкеля был приобретен 11 ведущими автопроизводителями. Так, в 67-м году компания NSU разработала первый автомобиль бизнес-класса с роторным мотором, который назывался NSU RO 80. Данная модель производилась серийно 10 лет. Всего было выпущено более 37 тысяч экземпляров. Автомобиль пользовался популярностью, однако недостатки роторного мотора в конце концов подмочили репутацию этой машины. На фоне других моделей NSU, седан NSU RO 80 был самым ненадежным. Пробег до капитального ремонта составлял всего 50 тысяч при заявленных 100.

Также с роторными моторами экспериментировали концерны «Пежо-Ситроен», компания «Мазда» и завод ВАЗ (об этом случае мы поговорим отдельно ниже). Наибольшего успеха добились японцы, выпустив легковой автомобиль с роторным мотором в 63-м году. На данный момент японцы до сих пор оснащают РПД на свои спорткары серии RX. К сегодняшнему дню они избавлены от многих «детских болезней», что были присущи РПД того времени.

РПД Ванкеля и мотопромышленность

В 70-е и 80-е годы прошлого века с роторными двигателями экспериментировали некоторые мотопроизводители. Это «Геркулес» и «Сузуки». Сейчас же серийное производство роторных мотоциклов налажено только в компании «Нортон». Данная марка выпускает спортбайки NRV588, оснащенные двухроторными двигателями с общим объемом в 588 кубических сантиметров. Мощность байка «Нортон» составляет 170 лошадиных сил. при снаряженной массе в 130 килограмм, этот мотоцикл имеет превосходные динамические характеристики. Дополнительно данные РПД оснащены системой электронного впрыска топлива и впускным трактом переменной величины.

Данные силовые агрегаты получили широкое распространение среди авиамоделистов. Так как в модельном ДВС нет требований к экономичности и надежности, выпуск таких моторов оказался недорогим. В подобных ДВС уплотнений ротора нет вовсе, либо они имеют самую примитивную конструкцию. Основной плюс такого авиамодельного агрегата в том, что его легко установить в летающую масштабную модель. ДВС легкий и компактный.

Еще один факт: Феликс Ванкель, получив патент на РПД в 1936 году, стал изобретателем не только роторных двигателей, но и компрессоров, а также насосов, действовавших по такой же схеме. Такие агрегаты можно встретить в ремонтных мастерских и на производстве. Кстати, портативные электрические насосы для подкачки шин авто устроены именно по такому принципу.

РПД и автомобили ВАЗ

Во времена СССР также занимались созданием роторно-поршневого двигателя и его установкой на отечественные автомобили ВАЗ. Так, первым РПД в СССР стал мотор ВАЗ-311 мощностью в 70 лошадиных сил. Он создавался на базе японского агрегата 13В. Но поскольку создание мотора велось по нереальным планам, агрегат оказался ненадежным после запуска в серийное производство. Первым автомобилем с данным двигателем стал ВАЗ-21018.

Но на этом история установки двигателя Ванкеля на ВАЗ не заканчивается. Вторым по счету стал силовой агрегат ВАЗ-415, который мелкими партиями использовался на «восьмерке» в 80-х годах. Данный силовой агрегат имел более лучшие технические характеристики. Мощность при объеме в 1308 кубических сантиметров увеличилась до 150 лошадиных сил. Благодаря этому советский ВАЗ-2108 с роторным двигателем ускорялся до сотни за 9 секунд. А максимальная скорость ограничивалась 190 километрами в час. Но данный двигатель не был лишен недостатков. В частности, это малый ресурс. Он едва доходил до 80 тысяч километров. Также среди минусов стоит отметить высокую себестоимость создания такого автомобиля. Расход масла составлял 700 грамм на каждую тысячу километров. Расход топлива - около 20 литров на сотню. Поэтому применялся роторный агрегат только на автомобилях спецслужб, мелкими партиями.

Заключение

Итак, мы выяснили, что собой представляет двигатель Ванкеля. Данный роторный агрегат сегодня применяется серийно лишь на автомобилях «Мазда», причем только на одной модели. Несмотря на многочисленные доработки и попытки японских инженеров усовершенствовать конструкцию РПД, он все равно имеет довольно малый ресурс и отличается высоким расходом масла. Также новые 1,3-литровые «Мазды» не отличаются топливной экономичностью. Все эти недостатки роторного мотора делают его непрактичными и малоиспользуемым в автомобильной промышленности.

На массовых советских легковушках не было особых технических инноваций - ни дизеля, ни автоматической трансмиссии, ни гидропневматической подвески, ни турбонаддува. В огромной стране были востребованы любые автомобили - и, по разным причинам, серийно выпускались достаточно простые и ремонтопригодные конструкции.

Т ем удивительнее, что «у советских была собственная гордость», да еще какая – спроектированный для легковых машин роторно-поршневой двигатель! Причем «роторная тема» обросла слухами домыслами и легендами еще в начале восьмидесятых годов, и даже появление автомобилей ВАЗ с РПД в свободной продаже в шальные девяностые не расставило все точки над i.

Предтечи: Феликс Генрих Ванкель

Немецкий инженер-самоучка Феликс Ванкель занялся разработкой роторно-поршневого двигателя еще в двадцатые годы, но в предвоенный период ему так и не удалось довести до ума опытные образцы авиадвигателей, несмотря на поддержку компании BMW и министерства авиации.
После Второй мировой войны оборудование Ванкеля было демонтировано и вывезено во Францию. Несмотря на это, инженер-конструктор не прекращал работу над собственным РПД — теперь уже при поддержке компании NSU. К середине пятидесятых Ванкель закончил теоретическую часть и в 1957 году изготовил опытный образец, по итогам испытаний которого в конструкцию были внесены необходимые изменения.

Отец ротора – Феликс Ванкель

Работа Ванкеля отнюдь не носила «академический» характер: в 1963 году началось производство первой серийной модели NSU — Prince Spyder, а впоследствии инновационным мотором оснащался и седан бизнес-класса NSU Ro 80.

1 / 4

2 / 4

3 / 4

4 / 4

1 / 2

2 / 2

Когда компании Audi «по наследству» досталась марка NSU и её наработки, она даже выпустила прототип Audi KKM на базе «сотки» второго поколения. В дальнейшем тему моторов Ванкеля в Audi не продолжали.

Однако достаточно быстро особенности РПД помешали ему одержать рыночную победу над традиционными поршневыми ДВС с кривошипно-шатунным механизмом. Тем не менее, в годы серийного производства моторов Ванкеля патент на право производства таких агрегатов приобрели многие крупные автопроизводители, некоторые из которых занялись разработкой «роторной темы» всерьез и надолго. Пожалуй, наиболее известным производителем РПД является японская компания Mazda, создавшая двигатель Renesis.
