Миниатюрный токарный станок по металлу своими руками. Собираем своими руками самодельный токарный станок по металлу

Самодельный токарный станок в большинстве случаев успешно заменяет дорогие заводские приспособления. Особенно когда есть желание обрабатывать металл с минимальными затратами на оборудование.

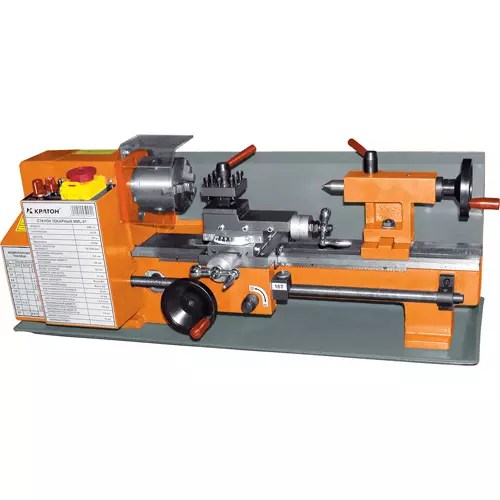

Совсем несложно сделать маленький настольный токарный станок своими собственными руками, а можно подобрать чертеж посложнее — для гаража. Стоимость деталей и материалов доступна, некоторые запчасти наверняка найдутся в хозяйстве.

Основные элементы и принцип работы

Одна из важнейших характеристик токарного станка по металлу — это способность выдерживать серьезные нагрузки, возникающие при обработке металлов. Одновременно с этим требуется точность и скорость работы.

Простая конструкция для обработки металла в домашних условиях содержит:

• основу (станину);
• две стойки (они же бабки);
• электродвигатель;
• механизм передачи движения;
• приспособление для закрепления заготовки;
• упор для резака (суппорт).

Основные механизмы размещаются в передней бабке, но мотор самодельной конструкции может находиться снаружи. С помощью механизма передачи движение от двигателя передается на шпиндель — полый вал, к которому с помощью патрона прикрепляется заготовка. служит для поддержания свободного конца детали.

Точность обработки достигается не только умелыми руками:

• устойчивостью основания;
• отсутствием «биения» шпинделя;
• надежным креплением заготовки в патроне.

Сделанный по всем правилам мини-станок легок в управлении, компактен. Он подойдет для обработки небольших металлических деталей различной формы, заготовок из дерева, пластика.

Подбор деталей

Когда чертежи всех узлов и приспособлений разработаны, можно приступить к подбору деталей.

Основание

Назначение станины — жесткая фиксация ведущего и ведомого центров. Для настольного мини-станка его можно своими руками сделать из деревянного бруска. Такая конструкция выдержит работу с маленькими деталями из металла. Стационарная станина для гаража или мастерской должна быть прочной, ее сваривают из уголка, металлических полос или швеллера. Рекомендуется использовать направляющие заводского изготовления. При неимении они собираются из металлопроката собственными руками.

Размеры станины определяют габариты деталей, которые будут обрабатываться. Так, длина заготовки зависит от расстояния между планшайбой(патроном) и центром задней бабки.

Электродвигатель и передача

Самый подходящий для самодельного станка — асинхронный двигатель. Его особенность — постоянная скорость вращения. Чтобы обрабатывать металлические заготовки, необходима следующая мощность:

• для работы с небольшими заготовками из мягких металлов — 0,5 — 1 кВт;
• для работы с крупными деталями и сталями — 1,5 — 2 кВт.

Вполне подойдет двигатель от электрической дрели большой мощности.

Следует избегать использования коллекторных электродвигателей, скорость вращения которых зависит от нагрузки. Разгоняясь на холостом ходу, он может привести к выбросу заготовки из патрона и травмированию рук. Если же никакого другого двигателя нет, коллекторный нужно дополнить редуктором, контролирующим оборотистость при любых нагрузках.

Передача может использоваться ременная или зубчатая. Своими руками проще собрать ременную, она достаточно надежна. Ремень нивелирует усилие, направленное вдоль вала и разрушающее подшипники электромотора.

Можно использовать и коробку передач, которая позволит работать на несколько скоростей. А увеличить оборотистость двигателя можно с помощью дополнительного шкива.

Альтернатива передаточному механизму — крепление патрона для инструмента прямо на вал двигателя. Такое приспособление нередко используется для настольных мини-станков, собранных из бормашины или ручного гравера. Планируя ее, нужно подобрать двигатель с достаточно длинным валом! Чтобы частично компенсировать нагрузку вдоль вала, между его концом и задней поверхностью корпуса устанавливается упор, например, в виде шарика.

Ведущий и ведомый центры

Чтобы деталь вращалась ровно и не вибрировала, центры должны располагаться строго на одной оси. Заготовка фиксируется планшайбой или кулачковым патроном.

Ведомый центр располагается на задней опоре и может вращаться или быть неподвижным. В опоре делают отверстие с резьбой и вкручивают болт, который затачивается под конус. Болт должен иметь ход около 3 см, чтобы плотно прижимать вставленную заготовку. Задняя опора (бабка) перемещается вдоль основания по направляющей. Но в самых простеньких мини-станках конец заготовки поддерживается выдвигающимся заточенным штырем на резьбе, амплитуда которого невелика.

Процесс сборки станка

В основу конструкции возьмем старую рабочую дрель.

1. Из уголка №40 свариваем основание длиной 70 см: по краям два длинных уголка, между ними два — длиной 40 см — это длина рабочей зоны. Между короткими уголками оставляем щель — направляющую.
2. Передняя бабка в данном случае — это стойка, в которой нужно удобно и надежно закрепить дрель. Сделаем ее из металлического уголка и пластин. В вертикальной части прорезаем круглое отверстие под патрон дрели. Патрон должен плотно входить в отверстие.
3. На уголок привариваем переднюю бабку к основанию.
4. Основание для задней бабки вырезается из уголка №100. В центре горизонтальной части уголка просверливаем отверстие под болт, который ходит по направляющей и удерживает бабку. Снизу болт приваривается к прямоугольной прижимной пластинке, сверху регулируется гайкой.

Суппорт или резцедержатель будет перемещаться по центральной направляющей. Для изготовления суппорта понадобится чугунная заготовка диаметром 80 мм, из которой болгаркой вырезаются 2 параллелепипеда. В них для втулок пропиливаем отверстия диаметром 22 мм. Штоки сделаем из полуосей легковушки, найденных в гараже.

Основание и боковые части вырезаем из металлической пластины. Между штоками привариваем бронзовую гайку, запрессованную в стальную втулку, куда вкручиваем штырь с резьбой, проходящий через отверстие в одной из боковин. Здесь привариваем самодельную ручку или барашек. В подвижной части своими руками просверливаем вертикальное отверстие с резьбой. На длинный болт привариваем пластинку — резцедержатель. Пропускаем болт через квадратную пластинку, установленную на подшипники, и вкручиваем в подвижную часть суппорта. По периметру пластинки сделаем фиксаторы для резцедержателя из болтиков.

Распространенные недостатки самодельных токарных станков

• Низкая мощность электромотора, которая не позволяет добиться достаточной производительности мини-станка;
• небольшой диаметр шпинделя, ограничивающий размер заготовки;
• отсутствие автоматики, поэтому все настройки выводятся руками;
• ограничение максимальных размеров заготовок;
• вибрации из-за непрочной рамы.

Первое видео наглядно показывает конструкцию суппорта, во втором ролике представлена еще одна модель самодельного токарного станка, собранного своими руками:

Дерево легко поддается обработке. Используя простые инструменты, можно создавать вещи удивительной красоты и функциональности.

Отдельно стоит отметить изделия, имеющие форму фигур вращения: ручки для инструмента, балясины лестниц, кухонную утварь. Для их изготовления недостаточно топора или стамески, необходим токарный станок.

Купить подобное устройство – не проблема, вот только хороший станок стоит дорого. Обзавестись столь полезным инструментом и сэкономить несложно, ведь можно сделать токарный станок по дереву своими руками.

Зачем нужен и как он устроен

Токарный станок предназначен для изготовления деревянных изделий, имеющих цилиндрическую или близкую к ней форму. Это незаменимая вещь при ремонте загородного дома с деревянной лестницей, резным крыльцом, но не только.

При наличии некоторого опыта токарный инструмент позволит не просто сэкономить на покупных элементах декора, но и заработать, ведь деревянные изделия ручной работы высоко ценятся.

Необходим ли в домашней мастерской такой станок, решать самому мастеру.

Конечно, если нужны несколько ручек для стамесок, их проще купить, но если есть желание изготовить цельнодеревянную лестницу, то комплект балясин выльется в очень крупную сумму. Гораздо дешевле изготовить их самостоятельно. Кстати, даже не придется тратиться на покупку оборудования – простенький станок можно изготовить в собственной мастерской, используя подручные материалы.

Принцип работы токарного станка по дереву не отличается особой сложностью. Цилиндрическая заготовка фиксируется вдоль оси вращения. На нее передается крутящий момент. Подводя к заготовке различные резцы или шлифующий инструмент, ей придают желаемую форму.

Основные части токарного станка:

• станина, на которой закреплены все составные части;
• электрический привод;
• передняя бабка;
• задняя бабка;
• подручник.

Для удобства работы используют схемы изменения скорости вращения. В профессиональном оборудовании это настоящая коробка передач, система шестерен, позволяющая регулировать обороты в очень широких пределах. Это сложно, самодельный токарный станок по дереву достаточно оборудовать ременной передачей с несколькими шкивами разного диаметра.

Изготовление станины

Станина – рама, которая объединяет все части станка в единое целое. От ее надежности зависит прочность конструкции в целом, потому лучший материал для рамы – стальной уголок. Также можно использовать профильную трубу прямоугольного сечения.

Прежде всего, намечают размеры будущего агрегата. Данный показатель во многом зависит от того, для каких именно изделий нужен станок. Средний размер станины домашнего токарного станка – 80 см. С помощью болгарки с кругом по металлу отрезают две одинаковые заготовки.

Подкладывая деревянные бруски, угольники полками вверх и внутрь, укладывают на ровную поверхность, их верхние грани должны создать идеальную плоскость. Между ними выдерживают одинаковое расстояние, примерно 5 см. Чтобы правильно их сориентировать, используют рейку соответствующей толщины.

Продольные детали основания фиксируют струбцинами. Из такого же угольника делают поперечины. Их три. Две крепят на краях конструкции, третью, являющуюся опорой для передней бабки, примерно в двадцати сантиметрах от левого края. Точные размеры зависят от типа используемого двигателя и параметров шкива, который удалось найти.

Остается сварить станину в единое целое. Шов должен быть надежным и качественным, варить можно ручной сваркой или использовать автомат.

Важно сразу определиться, как будет использоваться станок. Возможна настольная установка или изготовление автономного агрегата. Во втором варианте необходимо предусмотреть ножки. Их можно изготовить из того же угольника, а можно вырезать из бруса подходящей толщины. Применение деревянных ножек позволит сэкономить на материале, кроме того, станок можно будет сделать разборным.

Электродвигатель для станка

Основа привода токарного станка – двигатель. При выборе данного агрегата важно обращать внимание на его основную характеристику – мощность. Для домашнего станка подойдут модели мощностью от 1200 до 2000 Вт. Важен тип подключения, бывают однофазные и трехфазные двигатели.

В настольном токарном станке небольшой мощности можно использовать двигатель от стиральной машины. Он вряд ли справится с обработкой крупной заготовки, но поможет изготовить мелкие элементы декора и кухонную утварь.

Прямой привод или ременная передача

Существует несколько способов передачи вращения на заготовку. Самый простой – прямой привод. В данном случае заготовка крепится непосредственно на вал двигателя. Отличительная особенность данной конструкции – простота. При всем при этом прямой привод имеет ряд существенных недостатков.

Прежде всего, станок с прямым приводом не позволяет регулировать скорость вращения, что критично при работе с твердым материалом. Также стоит учитывать нагрузку на электродвигатель, особенно при работе с заготовками большой массы. Как бы хорошо ни была она центрована, без вибрации не обойдется. Подшипники двигателя не рассчитаны на продольную нагрузку и будут часто выходить из строя.

Чтобы обезопасить двигатель от поломок и обеспечить возможность регулировки скорости вращения заготовки, стоит рассмотреть ременную передачу. В данном случае двигатель располагается в стороне от оси вращения заготовки, а крутящий момент передается посредством шкивов. Используя блоки шкивов разных диаметров, несложно менять скорость в довольно широких пределах.

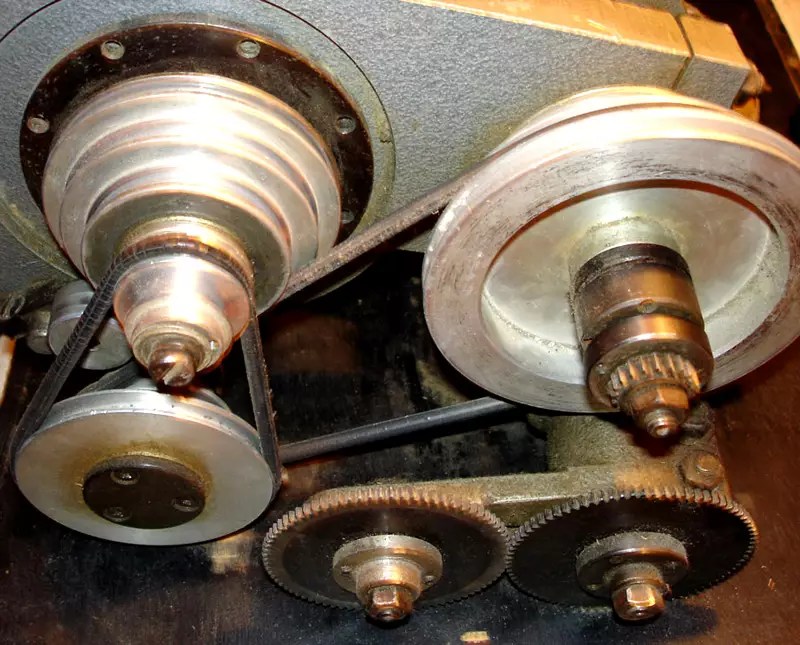

Станок для дома желательно оборудовать шкивами с тремя и более ручьями, что позволит с одинаковым успехом обрабатывать древесину любых пород, а при необходимости работать с мягкими сплавами.

Передняя и задняя бабка

Обрабатываемая заготовка зажимается между двумя устройствами, называемыми передняя и задняя бабка. На переднюю передается вращение от двигателя, потому она является более сложным узлом.

Конструктивно передняя бабка самодельного токарного станка представляет собой металлическую П-образную конструкцию, между боковыми гранями которой на подшипниках установлен вал и один или несколько шкивов. Корпус данного агрегата можно изготовить из толстой стали, для сборки его в единое целое подойдут болты достаточной длины.

Важная часть передней бабки, как и станка в целом – вал, шпиндель с тремя или четырьмя штифтами, предназначенными для фиксации заготовки. Данный вал пропускают через подшипник одной из щечек П-образного корпуса, далее на него насаживают шкивы. Для их крепления используется шпонка или средство для фиксации цилиндрических деталей, последней надевается вторая щечка, конструкция надежно стягивается болтами.

Задача задней бабки – поддерживать длинную заготовку, позволяя ей свободно вращаться. Можно купить готовую деталь заводского станка, а можно использовать патрон мощной электрической дрели, закрепленный на угольнике подходящей длины. В сам патрон зажимается вал с заостренным концом.

Передняя и задняя бабка устанавливаются на станину. Важно понимать, что оси вращения обоих валов должны полностью совпадать. В противном случае вероятна поломка заготовки, выход станка из строя, а возможно, и травма токаря.

Опора для инструмента: подручник

Подручник – столик, на который опирается инструмент во время работы. В принципе, он может иметь любую конфигурацию, выбирать мастеру, основной критерий – удобство. Одним из лучших вариантов подручника является трапециевидный поворотный столик из толстой стали, закрепленный на платформе, позволяющей перемещать его во всех направлениях. Он позволит обрабатывать любые заготовки, изготавливать изделия различного размера и формы.

Самый же простой подручник для – угольник, приваренный к основанию. Высота его верхней кромки должна соответствовать уровню оси бабок.

Резцы по дереву

В качестве режущего инструмента для токарного станка используются . Купить подобный инструмент можно практически в любом строительном магазине. В продажу поступают отдельные резцы и целые наборы.

Если поблизости нет магазина, но есть возможность и желание, можно сделать необходимый инструмент самому. Для этого понадобится металлорежущий станок, а также полотно инструментальной стали, его можно заменить старым инструментом. Токарный резец высокого качества может получиться, к примеру, из старого советского напильника.

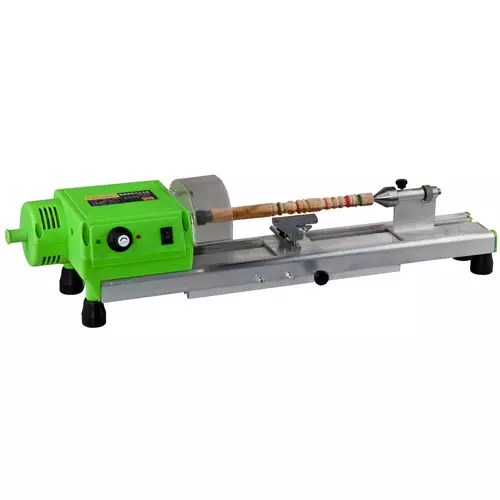

Мини-станок для мелких работ

Часто возникает необходимость выточить несколько мелких деревянных деталей, в этом случае вовсе не обязательно изготавливать полноценный станок, можно обойтись токарным мини-станком по дереву. Его изготовление не потребует много труда и не займет много времени.

Устройство такого станка отличается крайней простотой. В качестве электрической составляющей отлично подойдет двигатель от старого магнитофона, запитанный от внешнего блока питания. Станиной мини-станка послужит отрезок доски необходимой длины.

Двигатель необходимо закрепить. Конечно, для маленького станка ременная передача не годится, заготовку придется крепить на вал двигателя. Лучшее приспособление для этого – планшайба. Корпус привода – П-образная пластина, в центре которой просверлено отверстие под вал. Двигатель в корпусе с помощью саморезов крепится на станине.

Основная часть станка готова, остается только изготовить заднюю бабку. Ее корпус изготавливается из бруска подходящего размера. В нем точно по высоте двигателя сверлится отверстие для вала, в качестве него используют дюбель-гвоздь подходящей длины. Бабка крепится с помощью клея и нескольких саморезов.

Используя источник питания с возможностью регулировки выходного напряжения, можно создать станок с переменной скоростью вращения. Регулировать обороты удобно с помощью педали ножного управления. Конструкция данного устройства может быть самой разнообразной, все зависит от имеющихся деталей.

Станок из электродрели

Пожалуй, у каждого домашнего мастера найдется такая полезная вещь, как электродрель. Это действительно универсальный инструмент, им сверлят, смешивают раствор, очищают поверхности. Неудивительно, что у многих возникает идея воспользоваться двигателем дрели, чтобы изготовить маленький токарный станок по дереву.

Это несложно. По большому счету достаточно зафиксировать дрель на станине, а напротив нее установить заднюю бабку, она должна быть подвижной, что позволит регулировать рабочее расстояние.

Существует множество вариантов изготовления подобного токарного станка, они отличаются сложностью, используемыми материалами. В самом простом случае станок представляет собой доску или кусок толстой фанеры, на одном конце которого установлен упор для дрели с фиксатором, на другом – задняя балка: брусок с валом внутри. В качестве вала можно использовать заточенный винт или дюбель подходящего диаметра.

При наличии навыков работы с металлом можно создать станок просто-таки профессионального уровня. Пользуясь им, несложно изготовить изделия самого высокого класса. Если же станок нужен от случая к случаю, лучший вариант – станок из дрели. При необходимости можно выточить требуемую деталь, а если потребуется дрель, так ее можно использовать и по прямому предназначению.

Токарный станок нужен для изготовления и обработки металлических деталей. Профессиональное оборудование стоит довольно дорого, поэтому в целях экономии можно изготовить самодельный токарный станок по металлу своими руками. Сделать это можно несколькими способами, а чертежи подобного изделия легко находятся в интернете. Использовать для изготовления можно подручные материалы, размер же станка может быть любым.

Любой самодельный токарный станок состоит из следующих элементов:

• привод – основная часть механизма, которая отвечает за его мощность. Выбор привода необходимой мощности является одной из самых сложных задач. В небольших токарных станках по металлу своими руками можно использовать привод от обычной стиральной машины или дрели. Обычно, мощность этого элемента начинается от 200 Вт, а количество оборотов в минуту – от 1500;
• станина – несущая рама конструкции, которая может быть изготовлена из деревянных брусков или стального уголка. Станина должна характеризоваться высокой прочностью, иначе вся конструкция может развалиться от вибраций во время работы;

• задняя бабка – изготавливается из стальной пластины и привариваемого к ней стального уголка. Пластина упирается в направляющие станины, а основным назначением задней бабки токарного станка своими руками является фиксация металлической детали при обработке;
• передняя бабка – часть, аналогичная задней бабке, но устанавливающаяся на подвижной раме;
• ведущий и ведомый центры;
• суппорт – упорный механизм для рабочей части.

Вращательный момент от двигателя к рабочей части станка может передаваться несколькими способами. Кто-то предпочитает напрямую устанавливать рабочую часть на вал двигателя – это экономит место и позволяет сэкономить на запчастях. Если же такой вариант невозможен, крутящий момент можно передавать при помощи фрикционной, ременной или цепной передачи. У каждого из этих вариантов есть свои преимущества и недостатки.

Ременная передача для электродвигателя является самой дешевой и характеризуется достаточно высоким уровнем надежности. Для ее изготовления можно использовать ремень для электродвигателя, снятый с любого другого механизма. Недостаток ременной передачи состоит в том, что со временем ремень может стираться и его придется менять тем чаще, чем интенсивнее вы работаете со станком.

Цепная передача стоит дороже и занимает больше места, но и прослужит значительно дольше, чем ременная. Фрикционная передача имеет промежуточные характеристики между ременной и цепной.

Полезный совет! При сборке токарного станка выбирайте тот тип передачи, который лучше всего будет соответствовать поставленным задачам. Например, для мини-токарного станка своими руками лучше подойдет установка рабочей части непосредственно на вал.

Суппорт токарного станка своими руками: чертежи, как сделать из подручных материалов

Суппорт является одной из самых важных частей самодельного токарного станка – от него зависит качество будущей детали, а также количество времени и сил, которые вы потратите на ее изготовление. Эта часть располагается на специальных салазках, которые перемещаются по направляющим, расположенным на станине. Суппорт может двигаться в трех направлениях:

• продольное – рабочая часть станка двигается вдоль заготовки. Продольное движение используется для вытачивания резьбы в детали или для снятия слоя материала с поверхности металлической заготовки;

• поперечное – движение перпендикулярно оси заготовки. Используется для вытачивания углублений и отверстий;
• наклонное – движение под разными углами для вытачивания углублений на поверхности заготовки.

При изготовлении суппорта токарного станка своими руками стоит учитывать тот момент, что данная часть подвержена износу в результате возникающих во время работы вибраций. Из-за них крепления расшатываются, возникает люфт, все это влияет на качество изготавливаемой детали. Для того чтобы избежать таких неполадок, суппорт необходимо регулярно подстраивать и регулировать.

Регулировка самодельного суппорта для токарного станка своими руками осуществляется по зазорам, люфту и сальникам. Регулировка зазоров нужна в том случае, когда износился винт, отвечающий за перемещение части в продольной и поперечной плоскостях. В результате трения суппорт начинает расшатываться при нагрузках, что значительно снижает точность изготовления детали. Устранить зазоры можно путем вставки клиньев между направляющими и кареткой. Люфт детали устраняется при помощи закрепляющего винта.

Если же в вашем станке износились сальники, их следует тщательно промыть и пропитать свежим машинным маслом. В случае критического износа сальники лучше полностью заменить на новые.

Самодельный токарный станок по металлу своими руками: порядок сборки

Сборка механизма выполняется в следующем порядке:

1. Из металлических балок и швеллеров собирается рама станка. Если вы собираетесь работать с большими деталями, то и материалы для сборки рамы нужно использовать с расчетом на большую нагрузку. К примеру, если планируется работать с металлическими заготовками длиной свыше 50 мм, толщина материалов для рамы должна начинаться от 3 мм для уголков и от 30 мм – для стержней.
2. На швеллеры устанавливаются продольные валы с направляющими. Валы могут быть приварены при помощи сварки или закреплены болтами.
3. Изготавливается передняя бабка. Для изготовления передней бабки токарного станка своими руками используется гидравлический цилиндр с толщиной стенок от 6 мм. В цилиндр необходимо запрессовать два подшипника.
4. Прокладывается вал. Для этого используются подшипники с большим внутренним диаметром.
5. В гидравлический цилиндр заливается смазывающая жидкость.
6. Устанавливается шкив и суппорт с направляющими.
7. Монтируется электропривод.

Кроме того, по чертежам токарного станка по металлу своими руками видно, что для повышения устойчивости резцового механизма изготавливается подручник, а на нижней части конструкции закрепляется тонкая полоса металла. Последняя служит для защиты рабочей части станка от деформации в процессе работы.

Полезный совет! Токарный станок по металлу, собранный своими руками, может быть использован не только по прямому назначению, но и для шлифовки и полировки металлических деталей. Для этого к электрическому валу присоединяется шлифовальный круг.

Выбор электродвигателя для станка

Самой важной частью самодельного токарного станка по металлу, видео изготовления которого можно легко найти в интернете, является электромотор. Именно с его помощью осуществляется движение рабочей части станка. Соответственно, от мощности этого механизма зависит мощность всей конструкции. Она выбирается в зависимости от размеров металлических заготовок, с которыми вы планируете работать.

Если вы планируете работать на станке с мелкими деталями, для этого вполне подойдет мотор с мощностью до 1 кВт. Его можно снять со старой швейной машинки или любого другого подобного электроприбора. Для работы с крупными запчастями вам понадобится двигатель с мощностью в 1,5-2 кВт.

При сборке по готовым чертежам самодельного токарного станка по металлу учитывайте, что все электрические части конструкции должны быть надежно изолированы. Если у вас нет необходимого опыта работы с электрическим оборудованием, лучше обратиться за помощью по подключению к специалисту. Так вы будете уверены в безопасности работы и надежности конструкции.

Изготовление токарного станка из дрели своими руками

Если вы хотите сэкономить на запчастях и значительно упростить себе задачу по сборке самодельного токарного станка, в качестве привода можно использовать обычную электрическую дрель. У такого конструктивного решения есть ряд преимуществ:

1. Возможность быстрой сборки и разборки конструкции – дрель легко отсоединяется от станины и может быть использована по прямому назначению.
2. Простота переноса и транспортировки станка – хороший вариант, если вам приходится работать с металлическими заготовками в гараже и на улице.
3. Экономия – дрель выступает не только в качестве электродвигателя, но и избавляет от необходимости использовать передачу, а также позволяет использовать сменные насадки в качестве рабочего инструмента.

Конечно, есть и отрицательные стороны у токарного станка из дрели. Как сделать обработку с помощью данного инструмента крупных деталей возможной? Это практически неосуществимо, так как у дрели относительно небольшой крутящий момент и большое число оборотов. Конечно, можно повысить эти параметры, если все-таки установить ременную передачу и с ее помощью передавать вращающий момент от дрели на шпиндель, но это в значительной мере усложнит конструкцию, главным преимуществом которой является простота и компактность.

Изготовление самодельного настольного токарного станка по металлу на основе дрели имеет смысл в тех случаях, когда у вас нет необходимости в проведении масштабных работ, а вытачивать нужно только мелкие детали.

Для изготовления токарного станка по металлу на основе электродрели вам понадобятся те же детали, что и для обычной конструкции за исключением электродвигателя и передней бабки. Роль последней также выполняет дрель. Учитывая компактность конструкции, в качестве станины может использоваться обычный стол или верстак, на котором будут фиксироваться все составляющие станка. Сама дрель закрепляется в конструкции при помощи хомута и струбцины.

Полезный совет! Функциональность токарного станка на основе электродрели можно существенно расширить, если добавить к его конструкции различные насадки и дополнительные приспособления.

С помощью самодельного токарного станка можно не только вытачивать детали, но и наносить на вращающуюся заготовку краску, осуществлять намотку проволоки на трансформатор, делать на поверхности детали спиральные насечки и выполнять многие другие действия. Кроме того, если собрать для станка приставку-копир, то с ее помощью можно быстро и без особых усилий производить небольшие одинаковые детали.

Особенности работы токарных станков по металлу своими руками, видео-инструкции как способ избежать ошибок

Как и у любого другого оборудования, у самодельных токарных станков есть свои особенности, которые необходимо учитывать при сборке и эксплуатации. К примеру, при работе с крупными деталями или при использовании мощного электродвигателя возникают сильные вибрации, которые могут привести к серьезным погрешностям при обработке детали. Чтобы избавиться от вибраций, ведущий и ведомый центры станка необходимо устанавливать на одной оси. А если планируется устанавливать только ведущий центр, к нему должен крепиться кулачковый механизм.

В настольных токарных станках своими руками по металлу не рекомендуется устанавливать коллекторный двигатель. Он склонен к самопроизвольному увеличению числа оборотов, что может привести к вылету детали. Это, в свою очередь, может привести к производственным травмам или порче имущества. Если же без установки коллекторного двигателя никак не обойтись, в комплекте с ним обязательно нужно устанавливать редуктор для понижения оборотов.

Идеальным вариантом двигателя для самодельного токарного станка является асинхронный. Он не увеличивает частоту оборотов во время работы, устойчив к большим нагрузкам и позволяет работать с металлическими заготовками с шириной до 100 мм.

Правила установки и эксплуатации любого типа электродвигателя для токарного станка можно посмотреть в многочисленных видео-инструкциях в интернете. С их помощью вы не только избежите распространенных ошибок при сборке, но и сэкономите время и силы благодаря наглядности материала.

Техника безопасности при работе с самодельным токарным станком

При работе с конструкцией следует соблюдать определенные меры безопасности. Так, после сборки станка нужно осуществить проверку его работоспособности. Шпиндель должен вращаться легко и без задержек, передний и задний центры должны быть выровнены по общей оси. Центр симметрии вращающейся детали должен совпадать с осью ее вращения.

На любом видео токарного станка своими руками видно, что после монтажа электродвигателя он накрывается специальным кожухом. Последний служит не только для защиты оператора станка, но и для защиты самого мотора от попадания пыли, металлических частиц и грязи. Для станка, изготовленного на основе электродрели, такой кожух не нужен.

Полезный совет! Если вы планируете монтаж конструкции на основе мощного электродвигателя, то обязательно убедитесь в том, что для работы с ним хватает мощности вашей электросети. В домашних условиях лучше обойтись мотором от бытовой техники, который точно будет работать от напряжения в вашей розетке.

Также следует придерживаться следующих правил безопасности:

1. Рабочий инструмент обязательно должен располагаться параллельно поверхности обрабатываемой заготовки. В противном случае он может соскочить, что приведет к поломке станка.
2. Если вы обрабатываете торцевые плоскости, деталь должна упираться в заднюю бабку. При этом очень важно соблюдать центровку, иначе вы рискуете получить бракованную деталь.
3. Для защиты глаз от металлических стружек и частиц можно соорудить специальный щиток или просто пользоваться защитными очками.
4. После работы конструкцию обязательно нужно чистить, удаляя металлические опилки и другие отходы производства. Внимательно следите за тем, чтобы мелкие части не попадали в электродвигатель.

Варианты модернизации самодельного токарного станка

Если вам нужен механизм, который сможет не только выполнять токарные работы, но и шлифовать, и красить заготовку, базовый станок можно легко модифицировать. Лучше всего делать это для конструкции на основе электродрели, так как заменить рабочую часть в ней проще всего.

Существует несколько популярных модификаций токарного станка по металлу. Как сделать конусообразное отверстие? Для этого к основанию необходимо прикрепить два напильника таким образом, чтобы они образовывали трапецию. После этого монтируется пружинный механизм, который обеспечивает подачу напильников вперед и под углом, что позволяет сверлить в детали конусообразные отверстия.

Кроме того, для работы с металлическими деталями разной длины можно сделать станок с разборной основой. При помощи нескольких досок или металлических уголков можно приближать или отдалять рабочий инструмент к креплениям, удерживающим деталь, а также менять размер зазора между креплениями. Удобнее всего делать такую конструкцию на основе обычного стола или верстака.

Если прикрепить к электродвигателю в качестве рабочего инструмента шлифовальный круг, при помощи станка можно заниматься не только полировкой поверхности детали, но и заточкой ножей, ножниц и других бытовых инструментов. Таким образом, токарный станок превращается в удобный многофункциональный механизм.

Сборка токарного станка в домашних условиях является достаточно простой задачей, которую еще больше упрощают многочисленные видео-инструкции и чертежи из интернета. При этом собрать конструкцию можно буквально из подручных частей, используя для этого старую бытовую технику и отходы монтажного и строительного производства.

Основное преимущество самостоятельной сборки – это экономия средств. Кроме того, стоит отметить возможность самостоятельно регулировать габариты и мощность устройства, чтобы приспособить его под свои нужды. Самодельный станок может быть не только большим, но и совсем миниатюрным, предназначенным для обработки мелких деталей.

Современная обработка деталей из металла почти не возможна без токарного станка. Для экономии средств можно сделать это приспособление и самому.

Смастерить на самом деле эго не так сложно, как кажется, да и чертёж токарного станка легко можно найти в Интернете. Конструкция станка может быть самой разнообразной, также как и его габариты.

Материал для его изготовления в домашних условиях легко найти в любом гараже.

Устройство токарного станка

Сделать токарный станок своими руками невозможно без знания его устройства, поэтому ниже мы представлены его основные части:

• Привод. Основа механизма, генерирует мощность. Для маломощного станка подойдёт привод из дрели либо стиральной машинки;
• Станина. Для изготовления подойдёт стальной уголок или рама из дерева, это своего рода несущая рама, поэтому она должна быть прочной для выдерживания вибраций;
• Задняя бабка. Изготавливается методом приваривания уголка к железной пластинке. Она нужна для фиксации во время обработки изготавливаемого устройства;
• Передняя бабка. Устанавливается к подвижной раме, схожа с задней бабкой;
• Суппорт. Выполняет роль опоры рабочей части.

Момент вращения передаётся двигателем в рабочую часть с помощью следующих вариантов:

• Цепной;
• С помощью ремня;
• Фрикционный.

Каждый имеет свои как преимущества, так и недостатки. Ременной — наиболее дешевый и надёжный, легко изготовляется. Но ремень быстро изнашивается, нужно часто заменять.

Цепная стоит дороже, она более громоздкая, но служит долго. По своим достоинствам и недостаткам, фрикционная занимает срединное положение. Стоит отметить тот факт, что фото токарного станка с разными передачами имеются в Интернете, и Вы с легкостью можете подробно их изучить.

Суппорт — крайне важная деталь станка. Он регулирует и количество потраченных сил при работе, и качество детали.

Двигается в различных направлениях и поэтому сильно подвержен износу. Не забывайте его отрегулировать перед началом работ.

Последовательность сборки механизма

Собираем раму станка при помощи швеллеров и балок. Чем с более крупными деталями Вы планируете работать, тем из более прочных материалов должна быть рама.

Для производства передней бабки нам понадобится гидравлический цилиндр толщиной стенки 6 мм и более. В цилиндр запрессовываем 2 подшипника. При помощи подшипников большого диаметра прокладываем вал.

Необходимо залить смазывающую жидкость в гидравлический усилитель. После чего устанавливаем суппорт с направляющими и шкив.

Устанавливаем подручник для придания резцу устойчивости. Снизу крепим небольшую полоску металла, предающую рабочей части износоустойчивости.

Какой электродвигатель выбрать?

Мотор — самая главная часть любого станка, ведь без него он не будет функционировать. От его мощности зависит общая мощность станка. Мотор с мощностью до киловольта (старые машинки для шитья могут послужить донором), подойдёт для изготовления небольших деталей.

Моторы мощностью 1.5-2 Кв. используются при обработке крупных деталей. Ни в коем случае не забывайте про изоляцию всех электрических частей.

Для правильной установки мотора лучше позвать электрика, чем получить травму.

Как сделать токарный станок из дрели?

Для экономии на запчастях и упрощения сбора допускается применять дрель как привод. Эта конструкция имеет свои преимущества:

Обратите внимание!

• конструкция собирается и разбирается в любой момент;
• переносится и транспортируется достаточно просто, ведь разобрать его довольно просто;
• экономия средств;

Но у такого способа есть свои недостатки, ведь у дрели низкий крутящий оборот, из-за чего будет практически невозможно обрабатывать крупные детали.

Модифицировать токарный станок по металлу дрелью стоит только тогда, когда не планируется большой объём работ и нужно изготовить небольшие детали.

Для изготовки данной разновидности токарного станка по металлу, нужны обычные детали (за исключением мотора и передней бабки). Функцию передней бабки берёт на себя дрель.

Благодаря компактности станка, роль станин может выполнить ровная поверхность или верстак. Саму дрель можно закрепить благодаря струбцине или хомута.

Необходимо соблюдать следующие пункты техники безопасности:

Обратите внимание!

• по завершении компоновки станка необходимо проверить исправность.
• электродвигатель в станке должен быть защищён кожухом;
• мощность электродвигателя должна быть покрытой Вашей электросетью;
• рабочий инструмент может располагаться только параллельно к поверхности заготавливаемой детали. Иначе он отскочит;
• при обработке торцевых плоскостей последние должны быть упёрты в заднюю бабку;
• приступать к работе можно только используя средства защиты глаз от стружки;
• после работы необходимо рабочее место оставить в чистоте.

Деревообрабатывающий станок требует соблюдения такой же техники безопасности, что и металлообрабатывающий.

Изменение станка

Во время необходимости монтажа конусообразных отверстий крепим два напильника так, чтоб получилась форма трапеции. Дальше монтируем приспособление на пружинах для подвода напильника.

Для затачивания различных лезвий крепим к двигателю круг для шлифовки.

Подводя итоги, хочу сказать, что сборка станка достаточно простая. Смастерить самодельный токарный станок вполне возможно и дома при помощи подручных материалов, что является достаточно экономным мероприятием.

Можно самому регулировать размеры и мощность оборудования, а также проводить нужные модификации.

Обратите внимание!

Фото токарного станка своими руками

Домашнему мастеру с навыками токаря станок в хозяйстве лишним не станет. Проблема в том, что стоит подобное оборудование дорого и точно пробьет брешь в семейном бюджете. Однако выход есть - собрать своими руками самодельный токарный станок по металлу, который по техническим характеристикам не уступает заводскому агрегату. Лишних затрат эта работа не потребует. Сегодня разберемся, как спроектировать устройство, что потребуется для изготовления токарного станка по металлу для дома, а также рассмотрим пошагово алгоритм сборки с подробной фото-инструкцией.

Промышленный агрегат довольно сложен по конструкции. Сегодня такие устройства управляются числовыми программными устройствами (ЧПУ). Участие человека в работе сведено к минимуму. Однако мастера с образованием токаря обучаются работе с механическими установками, а значит токарный станок по металлу или мини-цеха, изготовленный собственноручно, не станет чем-то новым.

Самодельный агрегат подобного типа поможет мастеру в обработке металла, придании ему нужных форм. Такие агрегаты нашли применение в сельском хозяйстве, в изготовлении деталей для техники, плугов, и другого оборудования. Настольный токарный станок по металлу не занимает много места, изготавливается из подручных материалов, не требуя особых вложений.

Самодельный токарный станок по металлу своими руками: производимые работы

Работы, которые можно производить на токарном (фрезерном) станке по металлу, сделанном своими руками, довольно обширны. Перечислим основные. С помощью такого агрегата можно:

• обточить гладкую, цилиндрическую поверхность;
• подрезать острые торцы и уступы;
• выточить канавки или конус на детали;
• обработать внутреннюю поверхность, рассверлить заготовку.

Работы производятся с помощью специальных резцов, для изготовления которых используют легированную сталь.

Очень важно! Если домашний мастер не сталкивался с токарным делом, выполнять подобные работы ему не следует. Без опыта легко получить тяжелые травмы, возможно даже несовместимые с жизнью. Чтобы научиться, стоит начать с деревообработки на станке. Алгоритм работ идентичен, а травмоопасность ниже.

Из чего состоит токарный станок: детали устройства

Пускай включает в себя множество узлов. А изготовленный своими руками токарный мини-станок по металлу оснащается четырьмя основными – рамой (на которой крепятся детали), суппортом, передней и задней бабкой и резцедержателем. На стоит забывать и про электропривод (о нем поговорим позже подробнее). Начнем с рамы.

Рама для токарного станка: что требуется для изготовления

Задача этого узла – удержание всего оборудования и деталей в жестком, фиксированном положении. Иногда она изготавливается из дерева, но в этом случае не удастся обработать тяжелые детали – остается риск перекоса каркаса, что недопустимо. Оптимальным вариантом будет изготовить раму из металлических уголков и швеллеров.

Полезная информация! Толщина металла швеллера и уголка зависит от мощности электропривода и величины планируемых к обработке деталей.

Связка металлических деталей каркаса осуществляется сварными или болтовыми соединениями. Задача – правильно рассчитать размеры рамы и собрать каркас по предварительно составленной, просчитанной схеме.

Суппорт токарного станка: нюансы изготовления

Суппорт с резцедержателем должен быть подвижен, но с фиксацией при необходимости. Резцы должны зажиматься плотно, без люфтов. В противном случае их вырвет в процессе работы, что приведет к травмам.

Важно! Суппорт устройства должен быть подвижен

Резцедержатель для токарного станка своими руками

В качестве зажимов резцедержателя используют два и более болтов. При этом узел лучше сделать вращающимся. Это позволит не менять резец, каждый раз откручивая зажимные болты, а проворачивать головку, на которой закрепляется до четырех резцов.

Передняя бабка токарного станка своими руками

Через этот узел связывается ведущий центр и электропривод. У промышленных агрегатов заводского производства в этой части устанавливается редуктор, посредством которого возможно изменение скорости вращения. Самому «колобку передач» собрать не удастся. Единственный вариант смены скорости - установка нескольких шкивов на вал, передающий крутящий момент, с различающимся диаметром. При этом подразумевается, что на каждый из шкивов потребуется отдельный ремень определенной длины. Купить переднюю бабку токарного станка можно в диапазоне цен от 10 000 до 30 000 руб.

Разобравшись с устройством подобных агрегатов, перейдем к практическим советам по изготовлению.

Этапы изготовления токарного станка по металлу своими руками

Для начала предлагаем посмотреть на собранный своими руками агрегат. Некоторые детали взяты из неисправных приборов и механизмов.

Алгоритм работ будет следующим:

• составляется подробный чертеж будущего агрегата с указанием размеров, материалов;
• подбирается по мощности и количеству оборотов в минуту электродвигатель;
• четко следуя составленной схеме, подготавливаются детали рамы по размерам;
• производится сборка выбранным способом (сварка или болтовые соединения).

Рассмотрим каждый из перечисленных этапов подробнее.

Этап подготовки: проект и составление чертежа

В качестве примера, а возможно и основы будущего маленького токарного станка, можно взять схемы подобных агрегатов, предоставленные нами ниже.

Полезная информация! Выбрав для изготовления рамы дерево, не стоит надеяться на долговечность конструкции. Лучший вариант для монтажа каркаса - металлический швеллер со сварными соединениями.

Когда рама собрана, приступаем к изготовлению и установке на нее остальных узлов.

Как выбрать электропривод для подобного агрегата

Электродвигатель – важнейшая часть конструкции. От его мощности зависит величина деталей, которые возможно изготовить на станке. При мощности электромотора 800÷1000 Вт устройство позволит обрабатывать только маленькие детали. Для больших заготовок используются двигатели 1.5÷2 кВт.

Важный этап монтажа электродвигателя - это подключение к сети. Контакты и соединения, независимо от того, возможно ли к ним прикоснуться в процессе работы, требуют тщательной изоляции. Клеммы электродвигателя подключаются в определенном порядке. Если у домашнего мастера нет навыков в этой области или он сомневается в своих силах, лучше доверить эту работу профессионалу.

Очень важно! Работы по подключению выполняются после снятия (с вводного автомата) напряжения. Помните, что поражение электрическим током опасно для здоровья и приводит к летальному исходу.

Порядок сборки фрезеровочного или токарного станка

После изготовления рамы устанавливаем на нее валы, зафиксировав их сваркой. Далее монтируем переднюю бабку, валы и шкивы с суппортом. И только в последнюю очередь устанавливаем на место электродвигатель, фиксируем его и натягиваем ремни или цепи (в зависимости от вида передачи крутящего момента).

Изготовление токарного станка из дрели своими руками: пошаговая инструкция

Самым простым вариантом будет изготовить токарный станок из дрели. Сейчас рассмотрим пошагово, что для этого нужно сделать. Сразу оговоримся, что такое устройство позволит только полировку, но никак не обработку – мощностей маловато для токарки по металлу. Видео изготовления более мы представим ниже, а пока рассмотрим устройство из дрели для обработки дерева. Это даст общее представление, такие агрегаты практически идентичны.

Иллюстрация	Выполняемое действие
	Для начала отпилим заготовку из деревянного черенка. Из нее впоследствии будет изготовлена ручка.

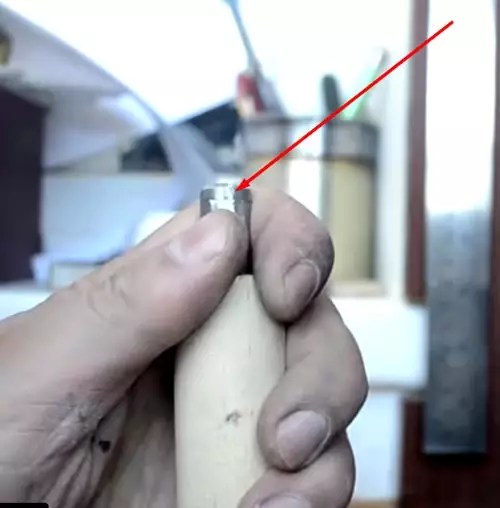

	В центр одного из торцов забиваем заточенное сверло. Эта сторона будет зажата в патроне дрели-электропривода.
	Изготавливаем раму. В нашем случае она деревянная. Указанные хомуты нужны для жесткой фиксации дрели-привода.
	Устанавливаем электропривод. Расположение хомутов нужно четко рассчитать под размер.
	Все винты хомутов протягиваются основательно. От этого зависит надежность крепления, а значит и конечный результат.
	В патрон зафиксированной дрели-электропривода устанавливаем заготовку с вбитым в нее сверлом и протягиваем зажимы специальным ключом.
	Поджимаем с обратной стороны ведомым центром для надежной двухсторонней фиксации. Одностороннее крепление заготовки не подойдет. Все, чего этим можно добиться – это разбить подшипники дрели.
	Основательно протягиваем крепежные гайки. Теперь оборудование готово к работе.
	Включаем дрель на максимальные обороты. Клавишу включения фиксируем кнопкой сбоку рукоятки. Теперь заготовке можно придать требуемый вид стамеской и напильником.
	Вот такая аккуратная ручка у нас получилась. Если нужно отшлифовать металлический цилиндр, его следует зажать в патрон, а с обратной стороны крепления ведомого центра засверлить небольшую ямку, смазав ее солидолом или литолом. Остальные действия аналогичны.

Модернизация токарных станков своими руками: некоторые хитрости

Агрегаты из дрели, легко подвергаются модернизации. Например, станина, на которой крепится электродрель, делается подвижной, а деталь статично фиксируется. Тогда, устанавливая вместо сверла разные резцы, выполняются конусообразные или иные отверстия. Круг с наждачной бумагой позволит ровно отшлифовать поверхность.

Что касается установки ЧПУ (числового программного управления) то самостоятельно выполнить такую работу не удастся. Она подразумевает замену узлов и механизмов токарного станка.

Полезно знать! Работать на агрегате с ЧПУ нисколько не проще, чем на механическом. Токарь так же должен знать все о скорости вращения, чтении чертежей и проектов, материалах резцов для различных металлов.

Нюансы работы на самодельных конструкциях

Как и в работе каждого оборудования, при эксплуатации самодельных токарных станков возникают различные иногда неприятные ситуации. Мощный двигатель для работы с крупными металлическими деталями, дает чувствительные вибрации. Это приводит к неравномерной обработке заготовки – браку. Лечится это установкой центров (ведущего и ведомого) на одну ось, либо использованием кулачкового механизма (при одном ведущем центре).

Не рекомендована установка в качестве электропривода коллекторного двигателя – лучше использовать асинхронный. Он избавлен от недостатка незапланированного повышения оборотов, которое может привести к вылету заготовки из зажимов, травмам или порче имущества.

Предлагаем посмотреть несколько фото токарных станков, сделанных руками обычных домашних мастеров.

Для того, чтобы читателю было проще понять алгоритм изготовления таких агрегатов, ниже представлено видео изготовления токарного станка своими руками:

Правила техники безопасности при работе на самодельном токарном станке

Главное, как и в любом деле, это внимательность и аккуратность. Это касается каждого действия, начиная от прочности зажима заготовки и заканчивая малейшим движением резца. Особые требования предъявляются к одежде. Нельзя работать в спецовке свободного покроя, с болтающимися рукавами или низом куртки. Если одежда именно такая, следует закрепить куртку на рукавах и снизу резинкой. Помните, если рукав намотается на вращающуюся заготовку, можно остаться без руки.

Важно следить за состоянием электропроводки. При малейшем запахе горелой изоляции нужно отключить напряжение и найти источник. Резцы перед началом работ тщательно осматриваются на предмет трещин. Если таковая выявлена, использование инструмента запрещено.

Очень важно! Ни в коем случае нельзя подходить к станку в нетрезвом состоянии. Даже небольшая доза алкоголя или похмельный синдром, снижают внимательность. По статистике 70% людей, оставшихся без конечностей в результате травмы на производстве, были в состоянии алкогольного опьянения или страдали похмельным синдромом.

Обслуживание самодельного агрегата: какие действия обязательны к выполнению

После каждого использования станка его нужно начисто обмести, чтобы не осталось пыли и стружки. После этого все вращающиеся детали смазываются.

Перед включением агрегата он осматривается визуально, на предмет нарушения изоляции электропроводки, нормального вращения подшипников. Обязательно кратковременное включение без зажатой заготовки – «вхолостую».

Профессиональные токарные станки заводского производства: стоимость оборудования

Стоимость таких агрегатов заводского производства довольно высока. Рассмотрим цены на некоторые модели, представленные на российском рынке по состоянию на январь 2018 года:

Марка, модель	Диаметр заготовки (max), мм	Скорость вращения, об/мин	Вес агрегата, кг	Стоимость, руб.
ML 110×125 Vs (винторезный)	110	400÷3600	13	28 000
	180	100÷2500	33	48 000
	300	50÷2500	38	53 000
	300	5000	6.3	10 100
	250	500÷3500	27	14 000

Заключение

Если домашний мастер имеет образование токаря или хотя бы подобные навыки, токарный станок в хозяйстве будет полезен. Он поможет сэкономить на приобретении некоторых деталей для механических устройств, полировке или даже покраске. На нем изготавливают и для табуретов или столов. Как стало ясно из статьи, изготовить такой агрегат своими руками не так уж и сложно. Нужно лишь быть внимательным к схемам и соблюдать определенные правила.

А напоследок о том, как выбрать токарный станок – видео короткое, но увлекательное и поучительное. Приятного просмотра!
