Монтаж сплит системы своими руками: выбор места и процедура установки. Самостоятельный монтаж кондиционера Как установить сплит систему кондиционера

Вопросы, рассмотренные в материале:

Где лучше устанавливать кондиционер в квартире
Где установить розетку для кондиционера в квартире
Где лучше установить наружный блок кондиционера
Где лучше установить кондиционер в 1-ой квартире
Где правильно установить кондиционер, чтобы не заболеть
Где установить кондиционер в гостиной
Где правильно установить кондиционер в детской
Где правильно установить кондиционер в офисе
Где нельзя устанавливать кондиционер
Схемы установки кондиционеров

Вы купили сплит-систему и уже предвкушаете удовольствие от приятного микроклимата в своем жилище? Эта статья поможет избежать разочарования, которое с высокой вероятностью ожидает потребителя, не разобравшегося, где можно устанавливать кондиционер, а где нельзя. По статистике, многие покупатели взвешенно подходят к выбору климатического оборудования. Перед покупкой они консультируются с профессионалами, тщательно анализируют особенности моделей разных производителей, подбирают параметры под характеристики своей квартиры или дома. Но, к сожалению, не все покупатели уделяют должное внимание квалифицированной установке климатического оборудования. На этом этапе многие стремятся сэкономить и заказать монтаж у частных установщиков или выполнить такие работы своими силами. При этом, совершенно не уделяется внимание вопросу, где установить кондиционер. Такой подход может не только снизить эффективность кондиционирования помещений, но и привести к быстрому выходу из строя дорогостоящего оборудования.

Ознакомившись с данной статьей, вы сможете избежать неприятных ошибок и правильно подобрать лучшее место для климатической техники, которая поможет создать отличный микроклимат в вашем доме, офисе или квартире.

Где лучше устанавливать кондиционер в квартире

Перед монтажом сплит-системы необходимо тщательно подобрать место установки. Строительная конструкция, на которой вы планируете установить внутренний блок, должна иметь запас прочности, позволяющий выдержать вес устройства. Кроме того, точка монтажа должна располагаться недалеко от места размещения наружного блока. Еще один критерий, который следует учесть, чтобы правильно установить кондиционер - это эстетические соображения (нужно учесть особенности помещения и дизайн интерьера).

Зона риска. При монтаже кондиционера нужно учесть, что воздушный поток из распределительной решетки блока будет расходиться на три метра. На этом участке будут концентрироваться холодные потоки перед рассеиванием по всему объему комнаты. Выбирая, где установить кондиционер в квартире, необходимо предусмотреть, чтобы в зоне концентрации холодного воздуха не находились объекты, предназначенные для работы или отдыха людей. Для предотвращения болезней, вызванных холодным воздушным потоком, нужно позаботиться, чтобы в зоне потока люди не находились длительное время. Т.е. установка кондиционера не должна осуществляться напротив кровати, дивана, рабочего стола и т.д. Лучше установить внутренний блок сплит-системы над местом работы или отдыха, чтобы прямой поток охлажденного воздуха проходил поверх дивана или стола. Но, не стоит устанавливать кондиционер над шкафами и другими габаритными предметами, которые будут мешать нормальному распределению охлажденных воздушных масс по всему объему помещения.

Нужно учесть, что при нахождении людей под прямым потоком холодного воздуха всего около четверти часа, у них будет наблюдаться ухудшение самочувствия. Это может стать причиной простудных заболеваний. При этом, разница в температурных показаниях на улице и в помещении не должна быть более 12°C. Более значительный перепад температур может пагубно отразиться на здоровье.

Расстояние между потолком и блоком. Чтобы правильно установить кондиционер следует учесть, что расстояние от верхнего края внутреннего блока и потолком должно быть не меньше, чем 15 см. Дело в том, что в верхней части устройства находится модуль забора воздуха, а меньшее расстояние до потолка может препятствовать нормальному прохождению воздушных масс.

Бытовые приборы. Все виды оборудования, которые излучают тепло и могут мешать нормальной работе кондиционера должны быть максимально удалены от внутреннего блока. Нельзя устанавливать сплит-систему возле котла, отопительных радиаторов, духового шкафа, холодильного оборудования и др.

Отсечение теплопритока из окна. Этот принцип будет особенно актуален, если вы планируете установить кондиционер в помещении с окнами, которые выходят на солнечную сторону. Для более быстрого охлаждения комнаты, поток охлажденного воздуха из кондиционера должен быть перпендикулярным направлению лучей солнца, которые проходят через оконные стекла.

Эстетика. Внутренний блок нужно установить таким образом, чтобы он не закрывал значимые элементы декора и не нарушал общей стилистики интерьера. Профессиональная установка планируется таким образом, чтобы не только не испортить дизайн помещения, но и подчеркнуть его особенности. Одно из первых правил, которым руководствуются специалисты, говорит о том, что следует избегать размещения кондиционера прямо напротив входа в помещение.

Где установить розетку для кондиционера в квартире

Наиболее распространенным вариантом бытовых кондиционеров являются настенные модели, которые подключаются к сети 220В. Неинверторные модели, производительность которых не превышает 4кВт (семерка, девятка и т.д.) могут включаться непосредственно в электророзетку. Фактически и маломощные инверторные кондиционеры также могут подключаться через розетку, но только при условии соблюдения определенной ориентации фаз.

Мало, кто размышляет, размещая небольшой кондиционер в однокомнатной квартире, где установить розетку. Обычно его подключают к ближайшему разъемному источнику или «наращивают» провод. Такие решения не очень привлекательны с эстетической точки зрения. О том, как установить кондиционер, лучше подумать еще на этапе ремонта. Для этого прокладывается отдельный провод от места монтажа до электрощита, где устанавливают отдельный автомат подключения.

Если вы все же решили установить розетку для сплит-системы, то необходимо учесть следующие требования:

Нельзя вместе с кондиционером подключать к одному источнику другие мощные потребители.
Необходимо позаботиться о заземлении розетки.
Подводящий провод должен иметь сечение, соответствующее нагрузке.
Подключение кондиционера следует защитить отдельным автоматом.

Решение, как и где устанавливать розетку для кондиционера, зависит от мощности климатического оборудования. Устройства с высокой производительностью создают повышенную нагрузку на провод подключения. Если нужно подключить модели от «семерки» до «двенадцатого кондиционера», потребляющие до 1,4кВт, то может вполне хватить и исправной проводки старого дома. Но если стоит задача электропитания мощных устройств, то следует обязательно обустраивать отдельное подключение через электрощит. Оптимальный вариант размещения розетки для кондиционера – 0,3 м от потолочной поверхности.

Где лучше установить наружный блок кондиционера

При размещении наружного блока необходимо обратить внимание на экономичность монтажа, а также удобство дальнейшего обслуживания оборудования (чистка, ремонт и т.д.). Выбирая, где установить внешний блок кондиционера, уделите внимание следующим моментам:

Для безопасности оборудования, нельзя устанавливать его близко к земле. Если по-другому установить наружный блок не получается, примите меры по предотвращению хулиганских действий и воровства устройства. Для этого можно использовать решетки, сигнализации, камеры наблюдения и т.д.

Чтобы предотвратить падение различных предметов на наружный блок можно установить защиту.

Нельзя устанавливать наружный блок вблизи источников тепла.

Установить наружный блок кондиционера нужно так, чтобы расстояние до каких-либо объектов и предметов было не менее 3-х метров.

Для монтажа наружного блока используются специальные кронштейны и анкерные болты, предотвращающие вибрацию. Если установить внешний блок кондиционера с нарушением этих требований, то он будет отличаться шумной работой и может быстро выйти из строя.

Где лучше установить кондиционер в 1-ой квартире

Для эффективного кондиционирования недостаточно купить мощное оборудование. Необходимо предусмотреть, где можно установить кондиционер в квартире. От блока, расположенного равноудаленно от других помещений (в коридоре), потоки теплого или холодного воздуха будут поступать не в полной мере. При этом, в прихожей будет очень прохладно.

Выбор высокопроизводительного кондиционера не поможет решить проблему, поскольку он будет постоянно функционировать в режиме «стоп\старт», что в итоге приведет к поломке компрессора.

По каким критериям нужно выбирать систему кондиционирования для обслуживания однокомнатной квартиры и, где в комнате установить кондиционер? Существует несколько вариантов решений:

установить сплит-систему для каждого помещения отдельно;
установить мульти систему с одним наружным и двумя блоками внутреннего размещения;
установить канальное оборудование (в однокомнатном жилье можно использовать низконапорное оборудование).

Недостатком варианта со сплит-системой является наличие 2-х блоков в конструкции каждого кондиционера. Более экономичное и эффективное решение – установить канальную систему. Но ее минус - высокая стоимость и особенности установки. Для ее устройства необходимо проложить воздуховоды, что можно реализовать только при определенной высоте потолочных конструкций.

Еще один минус, который можно ожидать от канальной системы кондиционирования, это распространение неприятных запахов по всем помещениям, поскольку воздуховоды для забора воздуха размещаются по всей площади и затем распределяют его по тем же помещениям. Этот вариант привлекателен для жилья с несколькими комнатами.

Самый экономичный вариант - это установка одной настенной сплит-системы, так, чтобы воздушными потоками была охвачена вся площадь. Однако нужно понимать, что в том помещении, где стоит кондиционер, воздух будет холоднее. Разница в температурном режиме между комнатой или скажет прихожей будет отличаться.

Если решено установить настенную модель в кухне, то монтировать ее возле плиты не следует, поскольку это будет мешать горению конфорок. Эта норма не касается домов с электроплитами.

Где лучше установить кондиционер в 2-ой квартир е

Чтобы установить климатическое оборудование в 2-хкомнатной квартире стоит выбирать самую большую комнату. Охлажденный в ней воздух при таком размещении равномерно распространяться по другим помещениям. Если выбрать для установки кондиционера прихожую или комнату с небольшой площадью, то распределение охлажденного воздуха будет неравномерным. При этом, охлажденный воздух будет сконцентрирован в прихожей, а в дальние комнаты он доходить не будет.

Если вы еще не знаете, где установить кондиционер в двухкомнатной квартире, то необходимо внимательно изучить план размещения комнат в квартире. Для планировки квартиры студио рационально размещать систему кондиционирования в самой большой комнате, но при этом необходимо учитывать тот факт, что потоки воздуха должны быть направлены на двери прилегающих комнат.

Стратегическим местом для размещения кондиционера в двухкомнатной квартире является то место, которое в наибольшей степени связано с остальными помещениями. Если центральным местом в квартире является гостиная, из которой имеется выход в прихожую и спальню, то кондиционер стоит установить именно в этой комнате. Такой вариант позволит создать максимально комфортный микроклимат во всей квартире.

, чтобы не заболеть

Существует несколько наиболее удобных точек, где можно установить кондиционер в спальне. В каждом из вариантов есть свои положительные отрицательные стороны:

Над изголовьем кровати

Если рассматривать, каким образом происходит распределение холодного воздуха, то окажется, что самое комфортное место в комнате находится под кондиционером. Холодный поток воздуха направлен к противоположной стене, где и скапливаются охлажденные воздушные массы, и поэтому здесь самые низкие температурные показатели. Место напротив кондиционера, на расстоянии от 2,5 до 4 метров считается самым некомфортным и опасным для здоровья, поскольку поток холодного воздуха стремиться именно туда.

Напротив кровати

Если вы подыскиваете место, где установить кондиционер в спальне, то можно сказать, что напротив кровати, это не самый удачный вариант. Установленный напротив кровати кондиционер будет направлять поток холодного воздуха к противоположной стене, от которой он отталкивается и попадает на головы спящих людей. В результате, это создает не только дискомфорт во время сна, но и может причинить вред здоровью. Приобретая кондиционер для спальни, многие покупатели еще не имеют представления куда его повесить. Они не могут определиться где установить внутренний блок – над изголовьем кровати, или, напротив. В данном случае, лучшим вариантом будет размещение внутреннего блока над изголовьем кровати. При этом, нужно установить жалюзи кондиционера в горизонтальном положении. Таким образом, исходящий поток воздушных масс будет направлен горизонтально и отталкиваясь от противоположной стены равномерно распределится по всей комнате.

Над дверью

Установить кондиционер над дверью – это самый неприметный вариант. Его не будет видно при входе в помещение. Такое расположение сплит-системы не портит интерьер комнаты. Оборудование будет заметно только во время отдыха или сна. Еще одним преимуществом решения установить кондиционер над дверью является отсутствие помех для мебели и предметов. Их можно легко передвигать при необходимости.

Единственным недостатком решения установить внутренний блок над дверью является прокладка длинной трассы. Это влияет не только на качество работы сплит-системы, но и на стоимость ее монтажа.

Напротив двери

Установленная сплит-система не должна нарушать интерьер помещения. Дизайнеры всегда предусматривают варианты размещения устройства, при которых оно будет незаметно или же гармонично впишется в дизайн комнаты. Поэтому решение установить кондиционер напротив двери считается неэстетичным, поскольку при входе в комнату взгляд будет упираться в сплит-систему.

Возле окна

Не можете решить, где лучше установить кондиционер в спальне? Одно из наиболее популярных мест находится возле окна. Основные преимущества такого расположения – короткая трасса и близость устройства к окнам. Но при таком размещении кондиционера, на окна невозможно будет повесить шторы с ламбрекенами. В качестве занавесок можно будет установить крепления под тюль или легкие занавески, которые при включении кондиционера нужно постоянно отодвигать.

Некоторые варианты предполагают выбор – эстетичность или комфорт. При любом размещении кондиционера желаем вам удовольствия от эксплуатации климатического устройства.

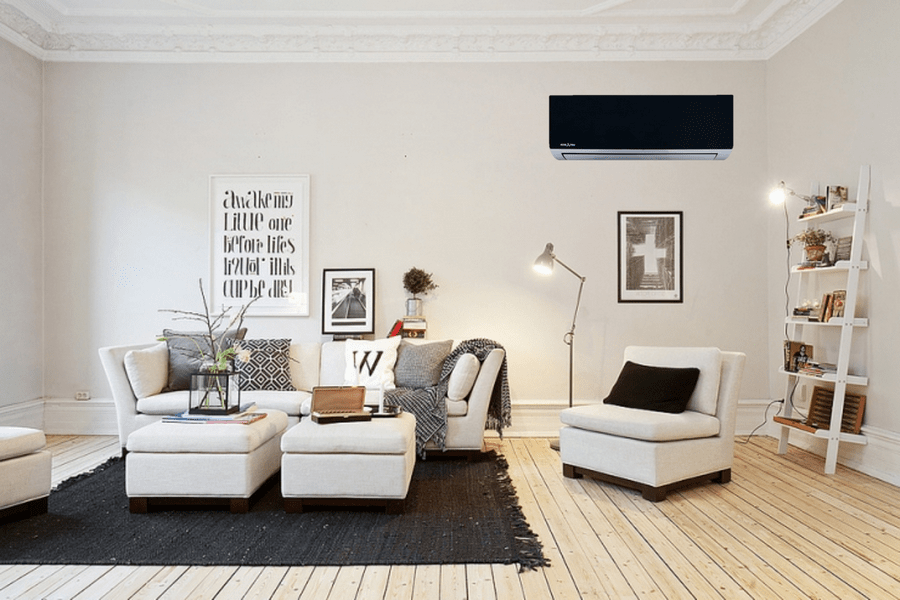

Где установить кондиционер в гостиной

Гостиная – это комната, где собирается вся семья для проведения досуга и празднования торжеств в кругу друзей и родственников. Поэтому, в первую очередь именно в этом помещении нужно установить сплит-систему.

Выбор системы кондиционирования и место для ее установки определяется размерами помещения и его дизайном. Сплит-система гармонично впишется в интерьер гостиной, в том случае, если она будет незаметной для глаз. Поэтому устанавливать кондиционер напротив входа не стоит, оптимальными местами для монтажа считаются:

возле мягкого уголка, кресел или дивана, находящихся возле устройства;
над входной дверью;
возле окна, это вариант считается идеальным для жарких солнечных дней;
на стене, немного правее или левее от мягкой мебели.

При выборе модели желательно учитывать оформление комнаты. Кондиционер по цветовой гамме может сочетаться с другой техникой – телевизором, системой акустики. Сплит-система может быть подобрана в соответствии с основным цветом интерьера. Таким образом, кондиционер не будет выделяться и гармонично впишется в любой интерьер.

Где правильно установить кондиционер в детской

Выбирая кондиционер для детской, прежде всего необходимо уделять внимание таким факторам, как очистка воздуха от пыли, микробов и неприятных запахов. Подача свежего воздуха, охлаждение или обогрев помещения также являются важными задачами, которые можно решить, если правильно установить систему кондиционирования. Для монтажа климатического оборудования родителям необходимо использовать следующие рекомендации:

не устанавливать кондиционер над письменным столом или выключать его во время занятий.
монтировать устройство возле кровати можно со стороны окна или с противоположной стороны.
не рекомендуется устанавливать кондиционер над мебелью или на расстоянии 70 см от нее, так как постоянное сдувание пыли способствует загрязнению воздуха.

Устанавливать кондиционер в комнате новорожденного или маленького ребенка нужно таким образом, чтобы воздушные массы не проходили над кроваткой. Холодный воздух может стать причиной простуды, а теплый –приведет к постоянному потению малыша. Поэтому, выбор наилучшего места для размещения кондиционера необходимо проводить с учетом предоставленных нашими специалистами рекомендаций. Если кондиционер был установлен ранее, то необходимо найти другое место для кроватки малыша.

Где правильно установить кондиционер в офисе

О том, что для создания нормального микроклимата в офисе необходимо установить кондиционер знают все. Но для того чтобы эти расходы на кондиционирование принесли максимальный эффект, а также для предотвращения заболеваний сотрудников необходимо правильно расположить климатическое оборудование в помещении. Следует исключить попадание прямых потоков холодного воздуха на людей. Для этого внутренний блок нужно установить так, чтобы воздушные потоки от него направлялись в проходы между рабочими местами.

Кондиционеры, в которых предусмотрено общее управление работой нескольких блоков не обеспечивают высококачественного температурного режима. Для каждого человека комфортная температура может немного отличаться, поэтому более предпочтительным выглядит вариант с установкой отдельных систем для каждого помещения. Таким образом, появляется возможность настройки индивидуального режима для каждого отдела, что существенно сократит количество жалоб со стороны сотрудников.

Мощная компьютерная техника уже давно стала непременным атрибутом современного офиса. Во многих компаниях предусмотрены отдельные помещения для размещения компьютерного оборудования – серверные. В этих помещениях обычно отсутствуют окна, и требуется организация качественного кондиционирования. Для того чтобы правильно установить кондиционер в серверной необходимо учесть все особенности комнаты (поступление свежего воздуха, наличие\отсутствие отопления, уровень влажности и т.д.). На основе таких данных производится расчет и подбор климатического оборудования. Устанавливать кондиционер в «серверной» необходимо так чтобы холодный воздух не попадал на оборудование и работающих здесь людей. Еще один момент, на который следует обратить внимание - это «озеленение». Все растения нужно также располагать подальше от внутреннего блока, так как они могут плохо переносить изменение температурного режима.

Радиаторы и мобильные отопительные приборы также не должны находиться в зоне поступления охлажденного воздуха, так как это может сказаться на работе климатического оборудования.

Где нельзя устанавливать кондиционер

Разбираясь, где правильно установить кондиционер в комнате, нужно выяснить, где нельзя выполнять такой монтаж. Внутренний блок сплит-системы не устанавливают:

Сверху отопительного оборудования. Если установить кондиционер над радиатором, то в межсезонье, когда еще не выключено центральное отопление система кондиционирования будет работать без отключения «на износ». Это приведет к высоким расходам на электроэнергию и поломке сплит-системы. Кроме того, даже у выключенного кондиционера от тепловых потоков может деформироваться корпус внутреннего блока, выполненный из пластика.
В помещениях, предназначенных для постоянной работы оборудования, которое производит электромагнитные колебания высокой частоты (сверлильное оборудование и др.). Такие волны могут привести к нарушению настроек процессора кондиционера.
Напротив кровати, рабочего стола и других мест, где люди могут находиться продолжительное время (это может стать причиной заболеваний).
В местах, где существуют помехи для свободной циркуляции воздушных потоков (за шкафом, за плотными шторами и т.д.). Установить кондиционер необходимо так, чтобы до ближайшего препятствия было более 3-х метров. В противном случае холодный воздушный поток будет отражаться от объекта, расположенного слишком близко и температурный датчик даст команду на отключение компрессора, как будто температура в помещении достигла заданного значения.
На неровной поверхности. Перекос внутреннего блока приведет к постоянному вытеканию конденсата, который при правильной установке отводится в отдельную емкость по тренажному каналу.

Где нельзя устанавливать наружный блок:

На непрочной, разрушающейся или неровной стеновой конструкции.
В местах, где установка связано с перегибом трубок, по которым перемещается фреон. Нужно учесть, что при скручивании таких трубок в кольцо с радиусом до 10см компрессор будут затрачивать больше энергии на прокачку фреона.

Схемы установки кондиционеров

Схема №1-2. Самые популярные схемы установки внутреннего и внешнего блока. Внутренний блок вешается недалеко от окна (справа или слева), а внешний блок выводится под окно.

Схема №3. Данная схема установки внешнего блока достаточно редко встречается. Возможно только при открывающейся створке балкона или на неостекленном балконе.

Схема №4. Монтаж таким образом внешнего блока возможен тогда, когда, во-первых, позволяет пространство, а, во-вторых, балкон состоит из прочных материалов будь-то кирпич или бетон.

Схема №5. Распространенный вариант монтажа внешнего блока, если межблочная трасса проходит по балкону. Важно, чтобы был доступ с окна балкона, а также балкон состоял из прочных материалов.

Схема №6. Прямой монтаж. Самая удобная схема установки внутреннего и внешнего блока. Выполним, когда внешний блок располагается не выше второго этажа.

Схема №7. В данной схеме монтажа необходимо учитывать расстояние между окнами. Окна должны открываться.

Схема №8. Прямой монтаж. Самая удобная схема установки внутреннего и внешнего блока. Выполним, когда внешний блок располагается не выше второго этажа. Либо применяются услуги альпинистов или автовышки.

На этом всё. Надеемся, что материал оказался для вас полезным.

P.S. Получить бесплатно квалифицированную консультацию по вопросу, как установить кондиционер, а также заказать профессиональный монтаж климатического оборудования можно, связавшись со специалистами компании «Формула Климата».

Основные задачи климатического оборудования – подача охлажденного/нагретого, очищенного воздуха внутрь квартиры, дома, офисных и других помещений. Особенно это актуально с наступлением теплого времени года (охлаждение), межсезонья (обогрев). Главное, чтобы устройство хорошо справлялось со своей работой. Качественное, эффективное функционирование климат-системы во многом (до 80%) зависит от профессионально организованного монтажа. Соблюдая определенные правила установки кондиционера, возможно продлить срок службы оборудования, ежедневно наслаждаясь его безупречной работой.

Внутренний блок сплит-системы над кроватью

Кондиционер. Что это?

Все чаще на фасаде дома можно увидеть очертания внешнего блока кондиционера. Использование климатического оборудования уже давно стало нормой жизни, его продажи набирают обороты, модельные ряды пополняются с завидным постоянством. Но что же представляет собой этот агрегат, привычно называемый словом «кондиционер»?

Как правило, под этим понятием большинство подразумевает именно сплит-системы, состоящие из двух частей: внутреннего блока, предназначенного для установки в помещении, и внешнего – на фасаде дома. Это самые популярные варианты климатического оборудования, ставшие таковыми за счет приемлемого баланса цены-качества-функций.

Блоки соединяются между собой трубами с фреоном, электропроводами, образуя слаженную рабочую систему по охлаждению, нагреванию, очищению воздуха внутри жилого пространства многоквартирного дома, загородного коттеджа. Сплит-система – лишь разновидность среди прочих устройств кондиционирования (моноблоки, чиллеры и фанкойлы, кассетные, канальные, колонные устройства, центральные системы и др.).

Приобретая оборудование, необходимо определиться, конечно же, с моделью, функциональным оснащением, дизайном. Но кроме того, важно позаботиться о профессиональном монтаже системы, ведь от этого зависит ее дальнейшая качественная работа, длительность срока службы, уровень создаваемого комфорта.

Правила установки внутреннего блока

Внутренний блок над дверью

Внутренний блок – та часть сплит-системы, дизайну, функциональному совершенствованию которой уделяется огромное внимание. И не напрасно, ведь он находится внутри помещения, можно сказать, является «лицом» климатического оборудования.

Монтажу внутреннего блока кондиционера предъявляется много требований, которые призваны наиболее качественно организовать его. Перечислим основные правила установки внутреннего блока сплит-системы, используемые специалистами:

Монтаж устройства лучше всего проводить до или после ремонта в помещении. Так можно проложить коммуникационные пути наиболее удобным, менее затратным способом.
Необходимо соблюдать строго обозначенные расстояния до ближайших стен, перекрытий: до потолка минимум 10 см, до стен минимум 10 см с учетом того, что от устройства до точки выхода коммуникаций – не менее 50 см.
Нельзя устанавливать за шторами окна, в нишах. Это ограничит охлажденный воздушный поток, он будет циркулировать только по пространству оконного проема.
Не следует устанавливать над высокими комодами, шкафами (минимум – 1м). Воздушный поток также будет ограничен препятствием, при этом скопившаяся на мебели пыль попадет в помещение.
Нельзя устанавливать над элементами отопительной системы. Температурный датчик внутри устройства будет постоянно фиксировать высокую температуру, побуждая его непрерывно работать в режиме охлаждение. Это приведет к быстрому износу деталей, выходу из строя климат-системы.
Располагать таким образом, чтобы места отдыха, работы, частого пребывания людей находились вне прямого охлажденного воздушного потока.
Климат-устройство должно располагаться строго горизонтально во избежание скопления, а затем перелива конденсата из дренажной емкости.

Правила установки внешнего элемента климат-устройства

Внешний блок климатической сплит-системы

Строгим регламентом определяется также монтаж кондиционеров на фасаде здания. Учитываются такие факторы, как:

Монтажные крепления устанавливаются с запасом прочности, в 2-3 раза превышающем вес устройства. Монтируется анкерными болтами.
Внешняя поверхность здания должна быть гладкой, прочной. Крепеж к обветшалой стене исключен. Под действием вибрационной силы крепления расшатаются, устройство может упасть.
При установке кондиционеров на фасаде необходимо учитывать его отделку. Если он утеплен пенопластом, или сконструирован вентилируемый фасад, необходимо убедиться, что крепления монтируются к самой стене, а не к фасадной отделке.
Между стеной и климат-устройством должно оставаться расстояние не менее 10 см, от любого объекта вверху него – также не менее 10 см. Так обеспечивается естественная циркуляция воздушного потока вокруг, позволяя ему вовремя охлаждаться.
Крепеж проводится с учетом дальнейшего беспрепятственного доступа для проведения технического обслуживания.
Размещается строго горизонтально во всех плоскостях с целью организации правильного свободного перемещения фреона по охлаждающему контуру.

Схема установки внешнего блока сплит-системы на фасаде здания

От земли расположение не ниже 1,8-2 м, желательно в защитной обрешетке.
При монтаже на верхних этажах имеет смысл подумать о размещении системы на крыше дома. Это позволит избежать вызова промышленных альпинистов. Важно помнить, максимальное расстояние между элементами сплит-системы – 15 м.
Рекомендуется устанавливать на незастекленных балконах, лоджиях, что значительно убережет климат-устройство от механических повреждений, неблагоприятных атмосферных условий.
Монтаж внутри застеленного балкона крайне нежелателен из-за недостаточной конвекции воздушного потока, так необходимой наружному элементу сплит-системы.

Правила установки кондиционеров на фасадах зданий общие, применимы для всех сплит-систем в одинаковой мере.

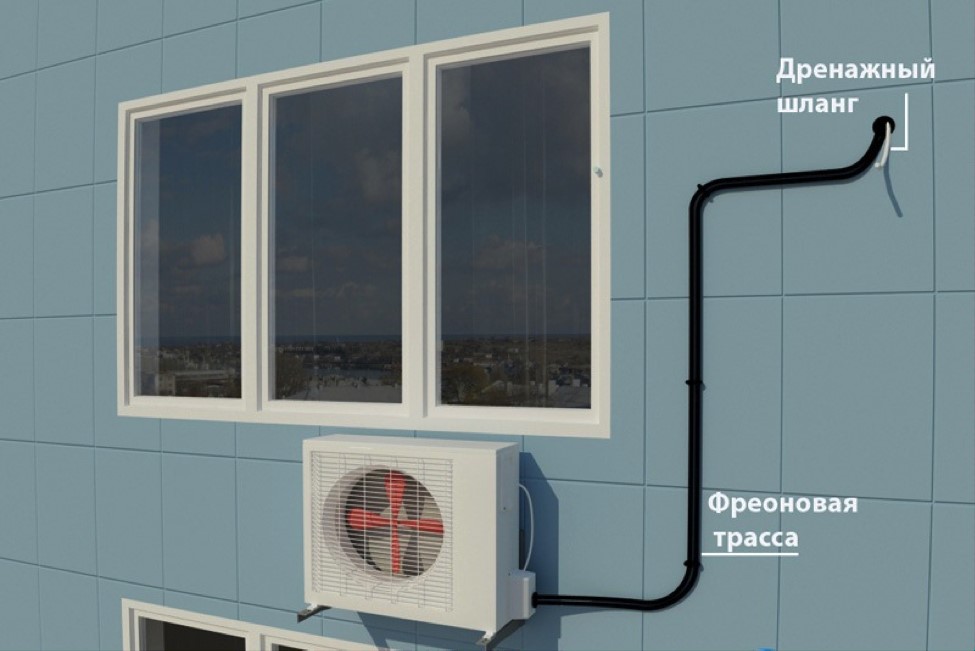

Правила монтажа коммуникаций

Во время установки кондиционера на правильный монтаж трассы для охладительного контура отводится значительное время, что обусловлено факторами:

Максимальное расстояние между блоками – 30 м. На расстоянии до 5 м все свойства охлаждающей жидкости сохраняются. Чем больше расстояние, тем больше потерь.
Соединение медных труб должно быть герметичным, система подачи фреона максимально заизолирована, чтобы избежать утечки газа, которая снизит рабочие характеристики климат-системы, вплоть до выхода ее из строя.
Лучше всего для охлаждающего контура проштробить трассу в стене. Коммуникации будут спрятаны, что сохранит эстетику помещения. Если ремонт уже сделан, трубы закрываются пластиковым коробом. При этом нужно обеспечить доступ к соединениям для сервисного обслуживания.

Минимальное расстояние

Нельзя допускать перегибов фреонового трубопровода, чтобы охлаждающая жидкость циркулировала свободно.
Для климат-системы рекомендуется провести отдельный электрический кабель с отдельным выключателем в щитке, чтобы снять нагрузку с общей сети питания, особенно если она уже старая.
Все соединения электрических проводов надежно изолировать.
Дренажную трубку лучше всего уложить в отдельную штробу.
Правильным будет провести патрубок к канализационной трубе для отведения конденсата.
Если такой возможности нет, трубу можно вывести возле наружного элемента климат-системы, следя при этом, чтобы конденсат впоследствии не портил фасад здания, не попадал на прохожих.
Внутри отверстия наружной стены устанавливается подстаканник, через который пропускаются соединительные коммуникации.
Трубы с хладагентом, электрический кабель, дренажный патрубок обязательно упаковываются поролоновой трубой, обматываются виниловой лентой.
После крепежа наружной части кондиционера на фасад и подключения климат-системы необходимо провести вакуумацию (минимум 50 мин) при помощи специального оборудования. Так обеспечивается полное удаление воздуха, жидкости из охлаждающего контура, исключая появление коррозии на внутренней поверхности труб.
Обязательно провести пробный пуск кондиционера в окончании монтажных работ.
Необходимо проверить устройство на отсутствие утечки хладагента, наличие постоянного давления внутри контура, своевременное выведение конденсата. Тестируются основные функции климат-системы.

Особенности установки кондиционеров в жилых домах

Установка внутреннего блока кондиционера на стене

Регламент установки кондиционеров в жилых домах такой же, как и в многоквартирном доме. Отличительная особенность – при планировании приобретения климат-устройства необходимо учитывать наличие, возможности вентиляционной системы дома.

Для загородного жилья характерно использование мультисплит-систем (один наружный блок + несколько внутренних). Часто для вентиляции, очистки воздуха используется система центрального кондиционирования. Также частные дома могут оснащаться канальными кондиционерами, что очень удобно огранизовать в пространстве большого строения.

Главное условие – климатическое оборудование не должно создавать препятствий для работы основной вентиляционной системы. Их работа – слаженное, взаимодополняющее функционирование.

Неправильная установка кондиционера обязательно скажется на качестве его работы в будущем. Последствия могут быть серьезными, нередко приходится заменять неисправное климат-устройство на новое. Одна из частых проблем – утечка охлаждающего вещества через негерметичные стыки патрубков. Вовремя необнаруженная, она грозит выходом из строя компрессора, конденсатора, других важных составляющих.

Также последствие неправильной установки кондиционера на стене квартиры – перелив конденсата из дренажной емкости наружу, внутрь комнаты (не проведено строго горизонтальное расположение).

Игнорирование основного правила установки наружного блока кондиционера чревато его падением вниз. В лучшем случае он будет создавать сильный шум при работе.

Профессиональный монтаж климатического оборудования – обязательное условие его надежной, эффективной работы долгое время.

Единственным спасением жарким летом является кондиционер. Но, чтобы уже наслаждаться прохладой, важно заранее позаботиться обо всех мероприятиях по установке. И если жителям частных домов в этом вопросе проще, то для тех, кто проживает в квартирном доме нужно заняться бумажной работой перед покупкой. Что это за работа и какие правила установки кондиционера существуют?

Разрешение на установку кондиционера

Конструкция кондиционера такова, что одна из его частей находится в помещении, а другая снаружи на фасаде. Во время работы она издает много шума и вырабатывает конденсат. Если установка выполняется в частном доме, то никакого разрешения не требуется, так как единственным владельцем является гражданин. А как же быть с установкой в многоэтажном доме? Что будет, если установить кондиционер не санкционированно, без разрешения? Нужно ли оно вообще?

Нужно ли разрешение на установку кондиционера?

В судебной практике есть две точки зрения на вопрос установки кондиционера. Некоторые считают, что разрешение на установку кондиционеров нужно получать в любом случае. Основания следующие: фасад многоэтажного дома является ограждающей несущей конструкцией, поэтому это общая собственность. То есть нужно разрешение всех членов дома. К тому же некоторые из судов в своем решении по делу констатируют, что установку кондиционера на фасад можно расценивать как переустройство или переоборудование помещения. Постановления гласят, что организация по обслуживанию жилищного фонда должна следить, чтобы к стенам не прикреплялись растяжки, подвески, вывески, указатели, спутниковые антенны и кондиционеры.

Для установки кондиционера на фасад многоэтажного дома нужно разрешение от уполномоченного органа местного самоуправления и от собственников. А как показывает практика, на это потребуется несколько недель или месяцев. Если заняться вопросом поздно, то кондиционер может и не понадобиться.

Другая точка зрения: федеральный закон не имеет прямых указаний того, что нужно получить разрешение на установку кондиционера. Ведь установка не включает в себя перепланировку квартиры, план недвижимости не будет изменен, также как общее имущество многоквартирного дома. Если посмотреть судебную практику последних лет, то эта правовая позиция подтверждается.

Однако нужно учесть, что жилищное законодательство является совместным владением Российской Федерации и субъектов РФ, т.е. регионов. А вот субъект Федерации может принять закон, в котором регламентируется установка кондиционеров и других оборудований на фасаде. В законе прописывается процедура получения разрешения и называются ограни власти, которые могут согласовать работы по установке кондиционера.

Итог следующий: прежде чем заняться установкой кондиционера, нужно узнать, есть ли в вашем регионе, нормативный акт, который регулирует порядок получения этих разрешений. При его отсутствии органы власти не имеют основания для выдачи разрешения. Достаточно пойти в администрацию муниципального образования, чтобы убедиться в этом, написать просьбу о разъяснении порядка установки кондиционера в многоэтажном доме.

Обратите внимание! Так как кондиционер бытовой и не занимает много места, то разрешение на его установку от властей может не потребоваться, кроме особых случаев, описанных ниже. К тому же 21 марта 2011 года Правительство Москвы отменило процедуру получения разрешения на установку кондиционера.

Нужно ли получить согласие других жильцов?

Из вышесказанного вытекает, что оно обязательно. Как показывает судебная практика, без согласия других собственников дома, суд может удовлетворить требования о демонтаже установленного кондиционера с фасада. Это еще один дополнительный довод, так как кондиционер нарушает права собственников.

Нарушения следующее:

Кондиционер издает много шума, гудит, вибрирует, чем тревожит покой соседей.
Образуется конденсат, который портит внешний вид фасада и попадает на балкон/лоджию истца.
Установленный кондиционер перекрывает обзор или вид из окна.
Нарушения, которые были допущены при установке кондиционера. Это трещины на доме, угроза замыкания электропроводки или самовоспламенения вследствие несоблюдения правил пожарной безопасности.

Чтобы после установки кондиционера, суд по иску одного из жителей, не постановил демонтировать его, гражданину нужно запланировать общее собрание собственников (соседей). Большинство из них должны дать свое согласие. Это вытекает из п. 1 ст. 36 ЖК РФ, ст. 244 ГК РФ, где говорится, что фасад конструкции многоэтажного дома – это общее имущество.

Заметка! Без разрешения от собственников монтаж выполнять нельзя. В противном случае он будет несанкционированным.

Когда разрешение является обязательным

Существует несколько случаев, когда без разрешения соответствующих органов не обойтись:

Если установка кондиционера будет выполняться с лицевой стороны многоэтажного дома.
Если гражданин проживает в историко-культурном доме, имеющим историческую ценность.
Когда установка кондиционера выполняется над пешеходными дорожками.
В случае установки в оконном проеме без маскирующих ограждений.

Отметим, что обязательно нужно получить разрешение, когда будет использоваться не бытовой, а промышленный и полупромышленный кондиционер. В таком случае монтаж сопряжен с переоборудованием, реконструкцией или перепланировкой. Если речь идет о монтаже бытового кондиционера, то достаточно согласовать все с соседями, чтобы не нарушать их прав.

Что нужно делать для получения разрешения?

Чтобы получить разрешение для установки необходимо:

Не забываем об инициировании собрания всех жильцов дома для получения согласия. Если выполнить все эти требования, то установка кондиционера будет правильной и законной.

Требования к установке кондиционеров (сплит-система)

Большинство используемых кондиционеров имеют сплит-систему. Это конструкция кондиционера, состоящая из двух частей: внешней и внутренней. Они соединяются друг с другом медными трубами и электрическим кабелем.

Внешний блок состоит из следующих элементов:

в основе вентилятор. Он обеспечивает циркуляцию воздуха, проходящего через воздушный теплообменник;
конденсатор. В нем фреон конденсируется и охлаждается;
компрессор. Он сжимает фреон и нагнетает его в холодильный контур;
автоматика.

Внутренний блок состоит из:

системы фильтров (грубая и тонкая очистка);
вентилятора. Он обеспечивает циркуляцию охлажденного воздуха в комнате;
воздушный теплообменник охлаждающий воздух;
жалюзи. Они регулируют направление воздушного потока.

Чтобы установленный кондиционер оправдал возлагаемые надежды, прослужил долго и не вызывал вопросов у соответствующих органов и соседей, нужно придерживаться трех основных моментов:

Выбрать качественную модель кондиционера. Он должен быть мощным для помещения, максимально тихим и компактным.
Правильно выполнить установку кондиционера, выбрать идеальное место и проверить качество крепления.
Эксплуатировать конструкцию в полном соответствии правил, регулярно выполнять профилактические мероприятия и следить за ним.

Основные требования к установке кондиционера со сплит-системой:

Рассмотрим подробнее правила установки кондиционера, углубившись в особенности сплит-системы.

Основные требования и правила монтажа кондиционеров

Если система содержит несколько (2–4) внутренних блоков, то она называется мультисплит-системой. Внешний блок служит конденсатором, а внутренний блок – испарителем. Наружный и внутренний блоки соединяются при помощи магистрали, которая включает в себя электрические кабели и трубы, по которым циркулирует фреон.

Другая важная деталь – дренажная трубка, которая подсоединяется к внешнему блоку. Благодаря ей обеспечивается вывод конденсированной влаги. Требования и правила гласят о том, что дренажная трубка обязательно соединяется с канализационной системой, чтобы конденсат не стекал по фасаду.

Что касается дизайна кондиционера со сплит-системой (форма и цвет), то каждая модель отличается, а внутреннее наполнение и конструкция одинаковые у всех. Внешний вид и дизайн никак не сказывается на принципе монтажа. Для монтажа требуется правильно выбрать место установки. Вот почему выбирая его для любого кондиционера, важно учесть:

Вес наружной части изделия.
Сторону горизонта, где будет размещаться блок.
Из чего сделаны стены фасада дома и их конструкцию.
Доступность места для выполнения профилактических мер.

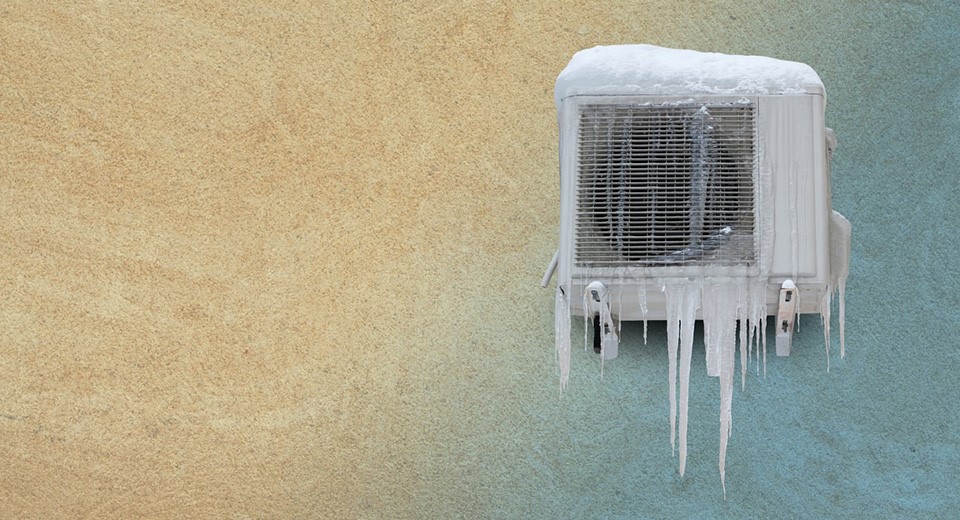

Возможность защиты конденсатора от осадков и образования льда.

Теперь о мощности изделия. Выбирая мощность, учитывается общее выделение тепла в квартире или доме. Эти показатели зависят от таких факторов:

Положение здания по сторонам горизонта.
Количество членов семьи в доме.
Количество электрических приборов и их мощность.
Обратите внимание! В ходе работы электрических приборов выделяется тепло. Это компьютеры, микроволновые печи, телевизор, утюг и т. д. Чем больше приборов, тем жарче будет в комнате.
Число батарей отопления.
Наличие в помещении других систем вентиляции.

Правила установки наружного блока кондиционера

Существует опасность падения наружного блока, что приведет к непредвиденным последствиям. Прежде чем заняться установкой конструкции, важно убедиться, что стена или балконное ограждение обладают необходимым запасом прочности, дабы выдержать нагрузку от изделия. Если внутренний блок может иметь вес 6 кг, то наружный весит 20 и даже 60 кг в зависимости от модели.

Требования гласят, что запас прочности стен, элементов крепления (кронштейны, дюбели, винты) нужен двукратным, не меньше. Большинство фасадов в целях сбережения тепла теплоизолируются соответствующими материалами. Слой может достигать 20 и более см. Дюбели и кронштейны должны прошить этот слой и быть зафиксированными непосредственно к стене. Тогда фиксация надежная.

Новые многоэтажные дома могут быть сделаны из газобетона, как и балкон. Дело в эксплуатационных свойствах и других характеристиках материала. Однако, газобетон хрупкий (его структура пористая). Монтировать сплит-систему на стены, сделанные из газобетона, не рекомендуется. В противном случае используются дюбеля 14х70 и шурупы 10х260, монтаж выполняется профессионалами.

Если наружный блок будет контактировать с облицовкой, например, вентилируемый фасад, то будет образовываться вибрация. А это уже дополнительные шумы, которые никому не нужны. Чтобы избежать этого во время установки, нужно использовать специальные демпферные уплотнители. В основном, рабочий блок выдает шум не более 25–28 дБ.

Особое внимание нужно уделить расположению конденсаторного блока. Его устанавливают строго в горизонтальном положении под уровень, чтобы не образовывалось перекосов. Расположение блока будет оказывать влияние на условия циркуляции фреона внутри системы.

Заметка! Оптимальное место для установки наружного блока – разместить конструкцию под навесом или на стене балконного ограждения. А если квартира на последнем этаже, то блок конденсатора, который входит в сплит-систему, можно установить на крыше. Однако, длина магистрали не должна быть более 15 м, ибо тогда система будет терять свой холод.

Водосток обустраивается так, чтобы конденсат не попадал на людей, проходящих внизу. Все же, повторимся, что правила монтажа гласят о стыковании вывода с канализационной системой.

В требованиях указано, что внешний блок размещается не меньше 10 см от стены. Зачем? Это нужно для качественного обдува компрессора. Если летом в сильную жару продув будет недостаточным, то конденсатор выйдет из строя. Все работы по установке наружных блоков выполняются промышленными альпинистами со страховкой, так как опасность высотных работ высока.

Правила и требования при установке внутреннего блока

Монтажная работа внутри помещения состоит из подвески внутреннего блока кондиционера, а также проводки магистрального пути и укладка электрических кабелей, питающих всю систему кондиционирования.

Установленный бытовой кондиционер может потреблять до 2 кВт энергии в жилом помещении, иногда больше. Все зависит от модели. А это дополнительная нагрузка на сеть электропроводки. Если она не будет выдерживать такого напряжения, то возникнет опасность замыкания и пожара. В таком случае нужна качественная проводка, как вариант проложить специальную линию от щитка, снабдив ее всеми предохранителями.

Важный этап – проведение магистрального трубопровода от блока снаружи к месту, где будет установлен внутренний блок кондиционера. Прокладка бывает внутренней (посредством заделки труб в стену) и наружной. При наружной системе установки магистраль защищается специальным коробом.

Выбирая место для установки сплит-системы внутри, важно учесть следующие нюансы:

При минимальном расстоянии от одного до другого блока сплит-системы, эффективность работы кондиционера для помещения улучшается, ввиду уменьшения уровня возникающих потерь в ходе работы.
Недопустимо заслонение предметами испарителя. Часто шторы или предметы мебели закрывают свободное движение воздуха.
Блок должен располагаться минимум на 3 см от мебели, а не прислонятся к ним вплотную.
Внутренний блок кондиционера нельзя устанавливать над батареями отопления. Теплый воздух от них поднимается, что негативно сказывается на работе.
К внутреннему блоку нужно обеспечить доступ, чтобы выполнять его сервисное обслуживание. К тому же время от времени владельцу следует самому доставать фильтры и очищать их.
Кондиционер нельзя устанавливать над предметами мебели (стол, диван, кровать), а также фиксировать его к плоскости потолка. Воздушный поток не должен направляться на рабочее или спальное место. Как результат – простудные заболевания.

Обратите внимание! Чтобы установленный кондиционер не выпадал из общей концепции квартиры, учитывается эстетическая сторона подвески и фиксирующих элементов.

Большинство внутренних блоков сплит-системы настенные (90%), остальные потолочные. Какой бы ни была конструкция, требуется установить ее геометрически правильно и позаботится о надежном креплении. Существуют модели, которые фиксируются шурупами и кронштейнами к стенам или потоку. Все кронштейны должны пройти проверку на прочность.

Когда соединение двух блоков системы выполняется посредством магистрали, все соединения вакуумируются. Из них удаляется влага и воздух. Все работы выполняются специальным оборудованием для этой цели.

Порядок действий при установке кондиционера

Работа по установке проходит по выработанному алгоритму. Учитываются все требования и правила. Порядок установки кондиционера:

Кондиционер установлен и готов к работе.

Типичные ошибки при установке кондиционеров

Неправильная установка кондиционера – дело распространенное. Бывает и такое, что ошибка приводит к падению конструкции. Причиной тому являются высокая стоимость услуг по установке, которые оказывают специальные фирмы, а также наличие на данном поприще непрофессионалов своего дела. Например, квалифицированные работники, которых предоставляет фирма, за свою работу по установке кондиционера, на которую уйдет 2–3 часа, возьмут практически половину стоимости самого кондиционера. Поэтому в целях экономии владельцы предпочитают нанять неквалифицированного работника. Результат подобной установки разный: у некоторых кондиционер служит годами, а у других нет.

Обратите внимание! Зачастую непрофессионалы не обращают внимание на материал, из которого изготовлен фасад, какую нагрузку он выдержит и т. д.

Вот перечень самых типичных и распространенных ошибок, которые допускаются при установке кондиционеров:

Слишком часто и чрезмерно перегибаются фреоновые трубки. Тогда нагрузка на компрессор увеличивается, и он быстрее выходит из строя.
Монтаж конденсаторного блока на застекленной лоджии. Как результат – ухудшается циркуляция воздуха.
Установка кондиционера в помещении с наличием приборов, которые излучают высокочастотные электромагнитные колебания. К ним относятся: токарный или сверлильный станок, сварочное оборудование.
Монтаж испарительного блока с перекосом: конденсат вытекает на напольное покрытие.
Установка кондиционера над источником тепла.

Когда эти ошибки уже допущены в процессе установки, придется их устранить. Для этого требуется понять смысл ошибки и причину:

Если выполнять все данные действия, то можно быть уверенным, что установленный кондиционер прослужит еще много лет.

Подведем итоги

Установка кондиционера в дом или квартиру – это непростое мероприятие, которое требует разрешения, правильности выполнения работ и достаточной квалификации. Тогда никто не будет заявлять о несанкционированной установке, а сам кондиционер останется целым и каждый сезон сможет выполнять возложенные на него задачи.

Кондиционер следует выбирать и устанавливать заранее, не дожидаясь летнего зноя. Так можно сэкономить значительную сумму, особенно, если выполнить . Чтобы оборудование работало без сбоев, установка кондиционера своими руками должна производиться строго по инструкции, в подходящем для этого месте. Несоответствие технических условий или неправильный подбор деталей приведут к быстрой поломке сплит-системы.

Чтобы правильно все установить, следует иметь представление об устройстве и принципе работы кондиционера. Он состоит из компрессора и испарительного блока, соединенных между собой трубками. Компрессор монтируют с наружной стороны стены, а испаритель устанавливают в помещении. Дорогие модели имеют не один внутренний блок, а несколько, которые подключены к одному компрессору.

В испарительный блок через сопло подается под большим давлением хладагент. Он попадает в камеру испарителя, там расширяется, закипает, а его пары начинают интенсивно поглощать тепло. Во время этого процесса выделяется водный конденсат и оседает на радиаторе испарительного блока. Оттуда влага направляется в резервуар и по трубке выводится за пределы здания.

Все это время компрессор откачивает испарения хладагента из камеры, повышая давление за насосом. В результате хладагент нагревается и из жидкости превращается в туман большой плотности. В таком состоянии хладагент поступает в оснащенную радиатором камеру для конденсата, охлаждается вентилятором и снова превращается в жидкость. В этом виде он снова подается под давлением в сопло испарителя и рабочий процесс повторяется.

Эффективность работы оборудования и расход электроэнергии прямо зависят от условий эксплуатации. Если рядом с кондиционером расположен какой-либо обогревательный прибор, компрессор расходует и чаще выходит из строя. Вызвать поломку может и обычная пыль, попавшая внутрь системы, а потому проводить влажную уборку следует регулярно и очень тщательно. Нельзя ставить поверхность блока различные предметы, а также накрывать чем-либо.

Чтобы исключить испарение хладагента, при монтаже следует тщательно герметизировать все стыки и соединения. Наружный блок необходимо располагать ниже, чем внутренний, и по возможности в самом прохладном месте. Хорошо, если блок постоянно находится в тени от свеса крыши или стен. Соблюдение этих условий обеспечит бесперебойную работу кондиционера и комфортный климат в помещениях.

Деталь кондиционера	Описание
1. Вентилятор	создает поток воздуха, обдувающего конденсатор
2. Конденсатор	радиатор, в котором происходит охлаждение и конденсация фреона. Продуваемый через конденсатор воздух, соответственно, нагревается
3. Компрессор	сжимает фреон и поддерживает его движение по холодильному контуру. Компрессор бывает поршневого или спирального (scroll) типа. Поршневые компрессоры дешевле, но менее надежны, чем спиральные, особенно в условиях низких температур наружного воздуха
4. Плата управления	устанавливается только на инверторных кондиционерах. В не инверторных моделях всю электронику стараются размещать во внутреннем блоке, поскольку большие перепады температуры и влажности снижают надежность электронных компонентов
5. Четырехходовой клапан	устанавливается в реверсивных (тепло - холод) кондиционерах. В режиме обогрева этот клапан изменяет направление движения фреона. При этом внутренний и наружный блок как бы меняются местами: внутренний блок работает на обогрев, а наружный - на охлаждение
6. Штуцерные соединения	к ним подключаются медные трубы, соединяющие наружный и внутренний блоки
7. Фильтр фреоновой системы	устанавливается перед входом компрессора и защищает его от медной крошки и других мелких частиц, которые могут попасть в систему при монтаже кондиционера. Разумеется, если монтаж выполнен с нарушением технологии и в систему попало большое количество мусора, то фильтр не поможет
8. Защитная быстросъемная крышка	закрывает штуцерные соединения и клеммник, используемый для подключения электрических кабелей. В некоторых моделях защитная крышка закрывает только клеммник, а штуцерные соединения остаются снаружи

	Описание
1. Передняя панель	представляет собой пластиковую решетку, через которую внутрь блока поступает воздух. Панель легко снимается для обслуживания кондиционера (чистки фильтров и т. п.)
2. Фильтр грубой очистки	представляет собой пластиковую сетку и предназначен для задержки крупной пыли, шерсти животных и т. п. Для нормальной работы кондиционера фильтр необходимо чистить не реже двух раз в месяц
3. Фильтр тонкой очистки	бывает различных типов: угольный (удаляет неприятные запахи), электростатический (задерживает мелкую пыль) и т. п. Наличие или отсутствие фильтров тонкой очистки никакого влияния на работу кондиционера не оказывает
4. Вентилятор	имеет 3 - 4 скорости вращения
5. Испаритель	радиатор, в котором происходит нагрев холодного фреона и его испарение. Продуваемый через радиатор воздух, соответственно, охлаждается
6. Горизонтальные жалюзи	егулируют направление воздушного потока по вертикали. Эти жалюзи имеют электропривод и их положение может регулироваться с пульта дистанционного управления. Кроме этого, жалюзи могут автоматически совершать колебательные движения для равномерного распределения воздушного потока по помещению
7. Индикаторная панель	на передней панели кондиционера установлены индикаторы (светодиоды), показывающие режим работы кондиционера и сигнализирующие о возможных неисправностях
8. Вертикальные жалюзи	служат для регулировки направления воздушного потока по горизонтали. В бытовых кондиционерах положение этих жалюзи можно регулировать только вручную. Возможность регулировки с пульта ДУ есть только в некоторых моделях кондиционеров премиум-класса
Поддон для конденсата	расположен под испарителем и служит для сбора конденсата (воды, образующейся на поверхности холодного испарителя). Из поддона вода выводится наружу через дренажный шланг
Плата управления	обычно располагается с правой стороны внутреннего блока. На этой плате размещен блок электроники с центральным микропроцессором
Штуцерные соединения	расположены в нижней задней части внутреннего блока. К ним подключаются медные трубы, соединяющие наружный и внутренний блоки

Инструменты для монтажа кондиционера

Собираясь устанавливать кондиционер самостоятельно, нужно заранее приготовить все инструменты, которые могут понадобиться:

Кроме того, понадобится целая бухта медной трубки с завальцованными в заводских условиях концами. Не допускается наличие царапин, вмятин и подобных дефектов.

Устанавливать кондиционер лучше всего во время капитального ремонта, поскольку придется пробивать стену и повреждать отделку.

Видео — Принцип работы кондиционера

Цены на комплектующие для кондиционеров

Комплектующие для кондиционеров

Инструкция по установке кондиционера

Если инструменты закуплены, кондиционер доставлен и распакован, можно приступать к работе. Первым устанавливают наружный блок, а затем монтируют систему внутри помещения. В процессе установки нельзя забывать о технике безопасности, особенно, если работы производятся на уровне второго этажа и выше.

Крепление наружного блока

При установке кондиционера в частном доме особых сложностей для размещения наружного блока нет, а вот место нужно выбирать очень тщательно. Корпус блока не должен загораживать вид соседям, а конденсат не должен стекать по стене дома. При этом крепить кондиционер следует в пределах досягаемости с балкона, поскольку такое оборудование нуждается в периодическом обслуживании.

Лучше всего, если блок будет закреплен с восточной или северной стороны окна или балкона, и желательно в его нижней части. Так он никому не будет мешать, а дотянуться до него можно без труда через открытое окно. С помощью уровня размечают места крепления кронштейнов и просверливают отверстия в стене под анкерные болты. Для прокладки межблочных коммуникаций сверлят сквозное отверстие диаметром 80 мм. В кирпичной стене рекомендуется сверлить по шву между кирпичами – это займет меньше времени и отверстие получится аккуратнее.

Кронштейны устанавливают по разметке, выравнивают и надежно закручивают болты. Сам наружный блок закрепляют так, чтобы между радиатором и поверхностью стены оставалось минимум 10 см. Подключение производят чуть позже, тогда же и заделывают образовавшиеся зазоры. Если блок надежно закреплен на вертикальной поверхности, можно переходить к следующему этапу.

Внутренний блок запрещено крепить за шторами, над батареей и в комнатах с источниками электропомех, которые могут стать причиной поломки блочного процессора. После выбора места обязательно проверяют стену на отсутствие уже проложенных коммуникаций – электрической проводки, водопроводных или отопительных труб.

Если участок свободен, крепят монтажную пластину: отступают от потолка 10 см, от угла стены 5 см и отмечают карандашом горизонтальную линию. Просверливают отверстия под крепежи и надежно прикручивают пластину. На пластину монтируют внутренний блок кондиционера, после чего в боковой стене сверлят отверстие для коммуникационног о соединения – электропроводки, труб, шланги для отвода конденсата.

Подключение электропроводки

Для блока внутри помещения прокладывают свою , минимальное сечение которой составляет 1,5 кв. мм. Обязательно устанавливают автомат отключения. Когда проводка уложена, ее подключают к щитку на вводе: провод желтого цвета с зеленой полоской подсоединяют к нулевому проводу. Для определения нуля и фазы следует воспользоваться индикатором.

После этого изолированными многожильными проводами соединяют клеммы обоих блоков, пропуская их через отверстие в стене. Наименования клемм обязательно должны совпадать с проводами, вся четко расписана в приложенной к кондиционеру инструкции.

Медные трубки необходимо разрезать, оставляя запас на изгибы около метра. При выгибании трубок используют специальные инструменты, которые позволяют избежать морщин, вмятин и растрескивания металла. На подготовленные трубки одевают теплоизоляцию – пенополиуретанов ые шланги. Поролон в качестве уплотнителя не годится, так как имеет короткий срок эксплуатации.

На утепленные трубы одевают резьбовые фланцы, при этом резьба должна располагаться у конца трубки. Следующий этап – развальцовка трубок. Выполнять развальцовку нужно очень аккуратно, чтобы на трубках не образовались трещины и канавки. Гайка должна легко одеваться на вальцовку, а затяжку лучше производить динамометрически м ключом – это исключит выдавливание развальцованных соединений из гайки.

Поочередно крепят трубопроводы к соответствующим штуцерам, которые сложно перепутать из-за разных диаметров. На штуцерах закручивают фланцы так, чтобы соединение было плотным, но не пережатым, иначе есть риск повредить трубку. В заключение к патрубку стока подсоединяют отрезок пластиковой трубки с армированным корпусом. Крепление выполняют куском термоусаживаемой трубки или резьбовым фланцем, если он входит в комплект. Дренажную трубку следует отвести от несущей стены как можно дальше.

Теперь трубы заводят в отверстие, выравнивают, с наружной стороны закрепляют плотно к стене хомутами. Рядом фиксируют кабель проводки, подключают трубопровод к внешнему блоку. Отверстие задувают монтажной пеной или заполняют силиконом. Все наружные соединения проверяют с помощью велосипедного насоса и мыльного раствора на герметичность. Если где-то пропускает воздух, резьбу затягивают плотнее. После проверки мыльный налет стирают с резьбы чистой тряпкой.

Вакуумирование системы

Вакуумирование системы дает возможность удалить мельчайшие частички пыли и влагу. Выполняется этот процесс после герметизации резьбовых соединений, иначе полностью выкачать воздух не получится. Для этого подсоединяют к системе вакуумный насос и в течение часа откачивают воздух.

Заполнение и тестирование кондиционера

Хладагент из баллона необходимо закачать в систему. К баллону подключают переходник и манометр, а потом, строго следя за давлением, заполняют резервуар. Когда процесс завершен, на кондиционере включают автомат-разъедин итель, после чего система самостоятельно входит в тестовый режим. Если все работает без сбоев, и циркуляция холодного воздуха становится равномерной, можно закрывать отверстие в стене, убирать последствия монтажа и наслаждаться прохладой.

Узнайте, как проводится , а также ознакомьтесь с пошаговым руководством, из нашей новой статьи.

Цены на модельный ряд кондиционеров

Кондиционеры

Видео — Установка кондиционера своими руками

Все больше людей в последнее время задумываются о приобретении и установке приборов для контроля микроклимата в жилище. В городских условиях, особенно если квартира целиком находится на солнечной стороне, кондиционер является единственным вариантом для создания комфорта в жаркие летние месяцы. Немалая стоимость этого полезного устройства вызывает желание сэкономить, выполнив монтаж сплит-системы своими руками. Так ли сложна эта процедура, как уверяют компании, занимающиеся установкой кондиционеров? И как установить кондиционер самостоятельно по всем правилам, чтобы обеспечить его бесперебойную работу на максимально долгий срок?

Виды кондиционеров

Для создания комфортных условий в квартирах применяются следующие виды кондиционеров:

Моноблочные системы

Все блоки кондиционера помещаются в одном корпусе. Это снижает стоимость устройства, но и приводит к определенным неудобствам: громоздкости системы и довольно высокой шумности от работы компрессора даже не на полной мощности. Они, в свою очередь, делятся на два вида:

Оконные кондиционеры. Пионеры среди квартирных систем. Главный недостаток: блок устройства занимает значительную часть оконного проема. Это препятствует доступу солнечного света в комнату, да и гармонично вписать его интерьер крайне сложно. Поэтому кондиционеры этого типа встречаются все реже.
. Куда более привлекательны по дизайну, чем оконные. Кроме заманчивой возможности перемещения, обладают еще одним неоспоримым достоинством: блок практически не требует монтажа. Достаточно просто оборудовать своими руками вытяжку из помещения наружу, к которой подсоединяется система. Но стоимость таких кондиционеров довольно высока.

Двухблочные системы

В устройствах такого типа хладагент циркулирует между наружным и внутренним блоками кондиционера. Главное преимущество таких систем – бесшумность. Основной «возмутитель спокойствия» – компрессор, находится за стеной. Внутренние блоки имеют различную конструкцию и могут быть размещены в наиболее удобном месте. Делятся на 3 разновидности:

Настенные сплит-системы. Самые доступные и распространенные в настоящее время, имеют мощность от 2 до 7 кВт. Прекрасно подходят для поддержания нужного микроклимата: летом создают прохладу, но возможна и работа кондиционера на обогрев зимой. Именно для таких систем наиболее актуален вопрос: как установить кондиционер, не прибегая к помощи профессионалов?
Канальные кондиционеры. Устанавливаются под конструкцией подвесного потолка и имеют большую мощность – 12–25 кВт. Этого хватает на довольно просторную квартиру. Осложняет задачу необходимость правильного расчета воздухообмена в помещении. При установке термостатов и специальных электрических клапанов можно задать системе свою температуру для каждой комнаты квартиры. Естественно, это усложняет монтаж блоков системы и существенно повышает ее стоимость.
Кассетные кондиционеры. Основная система также скрыта подвесным потолком. Кассетные сплит-системы изготовлены так, чтобы не выделяться. Как правило, габариты решетки кассетного кондиционера совпадают с размерами потолочной плитки: 600 на 600 мм, а при большей мощности – 600 на 1200 мм. Размеры внутреннего блока позволяют без проблем поместить его и все необходимые коммуникации внутри стандартной решетки из металлического профиля, применяемой при монтаже подвесных конструкций.

Подготовка к установке кондиционера своими руками: выбор места

Так как наибольшей популярностью пользуются настенные сплит-системы, то и описывать, как установить кондиционер своими руками, будем применительно к ним.

Выбор места размещения наружного блока кондиционера в многоквартирном доме может вызвать некоторые затруднения:

Во внешнем блоке системы происходит охлаждение хладагента, поэтому его следует разместить так, чтобы по возможности избежать нагрева солнечными лучами. Хорошо подходит северная или восточная сторона дома или балкона.
Массивный наружный блок кондиционера должен быть размещен так, чтобы не мешать соседям.
Недопустимо, чтобы конденсат из дренажной трубы стекал по стене дома. Ее надо вывести как можно дальше.
Как и любое устройство, наружный блок кондиционера нуждается в периодическом обслуживании. Поэтому он должен быть расположен так, чтобы к нему можно было подобраться без особых усилий и риска.

При выборе места для внутренней части системы тоже существует ряд условий:

Ее нельзя размещать возле элементов отопительной системы.
Недопустимо, чтобы внутреннюю часть сплит-системы закрывали шторы или другие предметы, препятствующие свободному перемещению воздуха.
Процессор блока кондиционера может выйти из строя, если будет находиться в области интенсивных электрических помех, создаваемых бытовыми приборами. Поэтому, например, его нельзя размещать на кухне.

Инструменты

Подбор необходимого инструмента тоже будет непрост. Для работы потребуются:

Насосы: вакуумный и велосипедный.
Набор для развальцовки труб. Лучше в комплекте с труборезом. Другим инструментом медные трубки резать нельзя – внутрь их обязательно попадут опилки, которые выведут из строя вакуумный насос.
Ример для чистовой обработки развальцованных труб.
Манометр для измерения давления в системе кондиционера.
Индикаторная отвертка и тестер для монтажа электрической проводки блоков.
Перфоратор.
Бухта медной трубки.

Трубки лучше брать целую бухту, с концами, завальцованными еще на заводе. Никогда нельзя угадать, каким инструментом отрезалась трубка, если приобретать только часть бухты. Медные трубки не должны иметь вмятин, трещин и других дефектов.

Монтаж внешнего блока кондиционера

Сразу следует учесть, что наружный блок кондиционера должен располагаться ниже внутреннего.

После разметки мест креплений кронштейнов сверлится отверстие под коммуникации. Разумеется, при этом надо избежать попадания сверла в другие коммуникации или арматуру, поэтому место для отверстия надо выбирать внимательно. В кирпичной стене его лучше проложить по шву кладки. Если бетонная плита имеет частую арматуру, то единственный выход – сверлить отдельное небольшое отверстие под каждый провод или трубку системы.
Анкерными болтами к стене крепятся кронштейны. Можно закрепить наружный блок кондиционера непосредственно на балконе, немного изменив схему крепления. Но в любом случае важно соблюсти уровень: при малейших перекосах системы возникнут проблемы со стоком конденсата.
Самый сложный этап операции – это непосредственный монтаж внешнего блока своими руками. Он весит не меньше 60 кг, именно поэтому эту работу надо выполнять, как минимум, вдвоем. Чтобы надежно закрепить кондиционер на кронштейнах может потребоваться помощь промышленных скалолазов или спецтехники.

Для нормальной работы системы необходимо оставить между корпусом кондиционера и стеной зазор не меньше 100 мм.

Установка внутреннего блока и необходимых коммуникаций

Ход работ:

Внутренний блок крепится своими руками на монтажную пластину с помощью системы защелок. Пластина надежно прикрепляется к стене на расстоянии не менее 10 см от потолка и не менее 5 см от угла комнаты. Приподняв вдвоем внутреннюю часть, ее фиксируют защелками.
Медные трубки кондиционера для подачи хладагента отрезаются с запасом в метр на предполагаемые изгибы. Минимальная длина этих коммуникаций – не менее 1,5 метра. Осторожно согнув их, надеваем гайки и развальцовываем концы. Гайки затягиваются на штуцерах плотно, но без большого усилия.
Дренажная трубка крепится на блок резьбовым фланцем или при помощи куска термоусаживаемого шланга.
Электропитание кондиционера обязательно производится через автомат. Для сплит-системы прокладывается своя проводка сечением не менее 1,5 кв. мм. Желтый провод с зеленой полосой – это обычно ноль. Тут пригодятся индикатор и тестер.
Обе части кондиционера соединяются многожильными проводами по схеме из инструкции. При малейших сомнениях лучше проконсультироваться со специалистом, ремонт системы в случае неправильного подсоединения обойдется дороже.

Проверка герметичности и заполнение системы

Выполняется в такой последовательности:

К ниппелю присоединяется велосипедный насос, а все сочленения и трубки покрываются мыльным раствором. Если при подаче воздуха появляются пузыри, то следует подтянуть гайки на штуцерах.
После проверки герметичности производят откачку воздуха из кондиционера. К ниппелю присоединяется вакуумный насос и работает не меньше часа. Это необходимо для полного удаления влаги из системы.
Присоединив к блоку с помощью переходника с манометром баллон с фреоном, производят заполнение системы до достижения давления, указанного в инструкции. После чего включают электропитание через автомат.

Если кондиционер самостоятельно перешел в режим тестирования системы, то все получилось. Если нет, то, возможно, поможет запуск с пульта. В противном случае придется вызывать мастера.

При положительном результате остается лишь утеплить жгут коммуникаций между блоками фольгой и водостойкой изолентой, после чего отверстие в стене задувается пеной. Все, можно наслаждаться работой кондиционера.
