Вентиляция в ванной комнате и туалете является непременным условием, так как именно в этих помещениях повышена общая влажность воздуха и обычно присутствуют неприятные запахи. Если вентиляционная система не установлена или работает недостаточно эффективно, то в комнатах санузла не только будет сохраняться стойкий запах, но и быстро создастся благоприятный микроклимат для развития плесени и грибка, с которыми бороться очень сложно.

Всем известно, что пар и нагретый воздух поднимаются вверх, и если они не будут находить выхода, то большая часть испарений сядет на поверхности потолка и верхней части стен, где чаще всего и можно увидеть черные пятна колоний микрофлоры. Нельзя забывать о том, что любой грибок размножается спорами, которые выбрасываются в воздух. Вместе с воздухом потом они вдыхаются домочадцами, и это может привести к появлению аллергических реакций, болезням дыхательной системы, астме и другим серьезным недугам.

В основном, вопрос о проведении эффективной встает перед владельцами частных домов, так как в многоэтажках это заранее закладывается в проект здания, и вентканалы разведены в помещения санузла и кухни. Впрочем, и для хозяев квартир информация может быть полезной – не всегда «штатная» система вентиляции в полной мере справляется со своими обязанностями, и в ее работу требуется внести определенные коррективы.

Типы систем вентиляции

Прежде всего, следует ознакомиться с существующими системами вентиляции помещений.

Вентиляционные системы подразделяют на два основных типа — естественную и принудительную.

Естественная вентиляция работает только за счет свободного перемещения воздуха из области повышенного давления к более низкому, то есть без применения специальных приборов и устройств. Именно подобный тип вентиляции запроектирован в квартирах большинства многоэтажных домов. Размер вентиляционных окон (отдушин) в ванной и туалете (отдельных или совмещенных) и на кухне, конфигурация и пропускающая способность вентиляционных стояков рассчитаны таким образом, чтобы создавалось естественное перемещение воздуха от жилых помещений с нужным объемом воздухообмена.

Принудительная вентиляция подразумевает установку вентиляторов. Очень часто именно такая система устанавливается в санузлах и на кухнях частных домов. Однако, некоторые владельцы жилья в многоэтажках, желая улучшить проветривание помещений, устанавливают вентилятор и в условиях квартиры.

Кроме этого, принудительные вентиляционные системы подразделяют, в зависимости от их основных функций, на следующие типы:

Вытяжная вентиляция. В этой системе поднимающийся под потолок воздух с помощью вентилятора втягивается и выводится по специальным каналам на улицу. Обычно такую схему применяют в комплексе с естественной вентиляционной системой. Это – самый распространенный вариант для условий частного строительства.

Например, на данной иллюстрации представлен вариант , осуществляющийся посредством поступления воздуха с улицы, с дальнейшим его принудительным отводом через кухню и помещения санитарного назначения.

– в этой системе вентилятор работает на подачу воздуха, а его выход для полного цикла проветривание производится естественным путем через вентиляционные каналы. На практике в жилом строительстве подобная схема применяется нечасто – здесь важнее создать условия для эффективного выхода воздуха наружу в необходимом объеме.
Приточно-вытяжная система подразумевает и нагнетание воздуха в помещения, и его принудительный отвод из них. Характерна для объемных сооружений, для домов большой площади, в которых возможностей естественного притока и оттока воздуха явно недостаточно.

Типы вентиляторов

Так как самой эффективной для жилого дома является именно вытяжная система вентиляции, с естественным притоком воздуха через «чистые» жилые помещения и принудительным его отводимо через кухню и санузел, стоит несколько слов сказать о вытяжных вентиляторах. Они подразделяются на типы в соответствии с местами их установки — это осевые, канальные, крышные и радиальные.

Осевые настенные (накладные) вентиляторы.

Осевой вентилятор состоит из корпуса, имеющего вид цилиндра, внутри которого расположено колесо с консольными лопастями, установленное на оси электродвигателя. При вращении лопасти захватывают воздух и активизируют его отведение из помещения.

Этот тип прибора закрепляется в окне вентиляционного канала на стене (или потолке) ванной или туалета. Он очень просто монтируется за счет продуманной конструкции, и достаточно эстетично выглядит, поэтому его можно назвать самым популярным для установки как в частном доме, так и в квартирных условиях.

Канальные вентиляторы.

Канальные осевые вентиляторы используют в бытовой практике не так давно и не столь широко, как накладные осевые, так как их самостоятельный монтаж достаточно сложен. Однако, иногда без них нельзя обойтись, например, в тех случаях, когда площадь вентилируемого помещения составляет более 15 м².

Канальные вентиляторы устанавливают и в тех случаях, когда хотят снизить уровень шума от работы прибора в помещении санузла или других помещениях частного дома.

Этот тип вентилятора может быть установлен на различных участках вентиляционного канала. Его располагают в специальном коробчатом корпусе, или же он может сам являться соединительным элементом для двух частей трубы вентиляции. Очень важно, чтобы к прибору был обеспечен свободный доступ, так как его периодически необходимо чистить и смазывать.

Воздуховоды, в которые устанавливаются канальные вентиляторы, бывают трех типов — это гибкие, полужесткие и жесткие.

Гибкие каналы монтируются достаточно легко, поэтому их выбирают чаще всего. Однако, они менее надежны, и их срок службы гораздо меньше, чем у жестких или полужестких воздуховодов. Рачительный хозяин, безусловно, сделает выбор в пользу надежности.

Радиальные вентиляторы.

Радиальный вентилятор состоит из двигателя, расположенного на оси вращения колеса с лопастями, которое помещено в закрытый металлический короб, имеющий характерную спиралевидную форму.

Во время работы лопасти вентилятора начинают вращаться, захватывая воздух из помещения, который от вентилятора попадает через выходное отверстие кожуха в воздуховод.

Для установки в жилых домах рекомендуется выбирать радиальные вентиляторы с лопастями-лопатками загнутыми назад. Хотя у них и несколько ниже показатели создаваемого напора, такие приборы отличаются лучшей «линейностью» в регулировках, большим рабочим диапазоном и, что самое главное, не настолько шумны по сравнению с вентиляторами с лопатками, загнутыми вперед.

Радиальные вентиляторы хорошо переносят повышенные нагрузки и достаточно экономичны в эксплуатации.

Крышные вентиляторы.

Как можно понять уже из названия этих приборов, они устанавливаются на крышах многоквартирных и частных жилых домов.

В конструкцию крышного вентилятора входят такие элементы, как двигатель, колесо с лопастями на оси вращения, виброизолирующие (демпферные) прокладки, устройство для авторегулирования.

Крышный вентилятор может иметь осевую, многолопастную или радиальную конструкцию. Последняя наиболее востребована, так как наименее прихотлива и обеспечивает высокую производительность при минимальных затратах на электроэнергию.

Вентиляционные принудительные системы могут работать как в автоматическом, так и в ручном режиме, иметь один уровень прокачки или несколько скоростей.

Нерегулируемая вентиляция имеет только два режимных положения: «включено» и «выключено».
Более гибкой станет система, имеющая несколько скоростей, которые выбираются переключателем.
Наиболее экономичны в эксплуатации вентиляторы с регулируемым числом оборотов, в которых лопастному колесу придается скорость вращения, соответствующая требуемой текущей нагрузке на систему. Изменение скорости происходит достаточно плавно, с помощью специальных автоматических блоков контроля и управления.

Основные нормативы и требования к организации вентиляции

Самое время перейти к вопросу выбора необходимого и туалета. Но сразу же встанет главный вопрос о его важнейшей характеристике – производительности, то есть возможности прокачать определенный объем воздуха в единицу времени.

В этом аспекте разобраться будет сложно, если для начала не ознакомиться с основными нормативами по организации вентиляции в жилом доме или квартире.

Опираться в этом вопросе необходимо на основной руководящие документы - соответствующих разделах и приложениях СНиП 41-01-2003 («Отопление, вентиляция и кондиционирование») и СНиП 2.08.01-89* («Жилые здания»).

Согласно требованиям этого документа, принудительная искусственная вентиляционная система должна быть установлена в тех помещениях, где она необходима по санитарным нормам, но естественная вентиляция, то есть окно или форточка, в них отсутствует или обычного проветривания недостаточно.

Чтобы не отсылать читателя к таблицам СНиП, ниже приведена обобщенная информация, которая потребуется для расчета вентиляции.

Тип помещения	Нормы вентиляции		Примечания
	Приток воздуха извне	Вытяжка воздуха наружу
Помещения жилой зоны	Кратность воздухообмена – не ниже 0,35 раз/час, но при этом поступление не менее 30 м³ на человека.	-	Расчет ведется от общего объема всей квартиры (дома) или от количества реально проживающих людей
Помещения жилой зоны	3 м³ на каждый 1 м² площади жилых помещений	-	Расчет ведется от площади жилых помещений дома
Кухня
· с электроплитой	-	Не менее 60 м³/час
· с 2-х конфорочной газовой плитой	-	Не менее 60 м³/час
· с 3-х конфорочной газовой плитой	-	Не менее 75 м³/час
· с 4-х конфорочной газовой плитой	-	Не менее 90 м³/час
Ванная	Приток из помещений жилой зоны	Не менее 25 м³/час
Уборная отдельная	Приток из помещений жилой зоны	Не менее 25 м³/час
Санузел совмещенный (ванная + уборная) индивидуальные	Приток из помещений жилой зоны	Не менее 50 м³/час

Есть в СНиП, безусловно, нормы и для более специфических посещений: сушилок, гладильных, выделенных прачечных и других. Но в контексте настоящей статьи они нас не особо интересуют – будем говорить о среднестатистических квартирах или домах. Можно вполне ограничиться приведенными выше значениями.

Но для чего нам необходимо знать показатели приточной естественной вентиляции в помещениях жилой зоны? А дело в том, что квартиру или дом следует рассматривать как единый сбалансированный «организм». Чтобы была эффективной, и помещения ванной, туалета и кухни постоянно проветривались поступающим из жилой зоны воздухом, вытяжные устройства, установленные в них, должны суметь справиться с этой задачей. Проще говоря, объем вытягиваемого воздуха никак не может быть меньше, чем поступающего. Есть такое понятие, как уравнение воздушного баланса, и при подборе вентиляционных установок необходимо стремиться к его максимальному соблюдению.

∑Qприт. = ∑Qвыт.

∑Qприт. – необходимый суммарный объем воздуха, поступающий с приточной вентиляцией.

∑Qвыт. – требуемая производительность вытяжной вентиляции.

Несоблюдение этого равенства в ту или иную сторону может вызвать нежелательные последствия – застой воздуха, проникновения запахов из кухни, а еще хуже — из уборной, в жилые комнаты, накопление сырости по углам или на оконных откосах, неприятные сквозняки и другие негативные явления.

Постоянно запотевающие окна – признак плохой вентиляции помещений.

Вечно влажная поверхность стекол на окнах – это пол беды, только лишь внешний признак достаточно серьезной проблемы. , и что необходимо предпринять в этом случае – читайте в специальной публикации нашего портала.

Чтобы определиться с правой частью нашего уравнения, придется провести расчеты для необходимого притока воздуха.

Самым правильным подходом станет расчет по трем параметрам – по санитарным нормам на каждого проживающего, по кратности воздухообмена по объему всего дома или квартиры, и по нормативам на каждый метр площади жилых помещений. Затем останется сравнить полученные результаты и выбрать максимальный показатель – он и станет требуемым значение притока воздуха для качественной вентиляции.

Ну а затем, исходя из полученного значения, можно будет перейти к распределению объемов принудительной вытяжной вентиляции, чтобы добиться нужного равенства.

Например, расчет для дома общей площадью 120 квадратных метров.

Есть проблемы с подсчётом площади помещений?

Обычно площадь проще всего взять из имеющегося плана дома. Если его по каким-то причинам нет, но придется вычислить ее самостоятельно. В специальной публикации портала рассмотрены различные примеры – от самых простых прямоугольных помещений до комнат необычной сложной конфигурации, и размешены удобные онлайн-калькуляторы для быстрого и точного расчета.

Для удобства подсчетов можно составить небольшую таблицу:

Помещения дома	Приток воздуха извне			Вытяжка на улицу
Другие данные и ход расчетов	По санитарным нормам на проживающих людей	По кратности воздухообмена от общего объёма помещений	По нормам на 1 м² полезной площади	Установленный минимум	Необходимо в реальный условиях
Количество проживающих	5 чел.	-	-	-	-
Гостиная	-	21 м²	21 м²	-	-
Спальная 1	-	16 м²	16 м²	-	-
Спальная 2	-	14 м²	14 м²	-	-
Детская	-	17 м²	17 м²	-	-
Столовая	-	15 м²	15 м²	-	-
Кухня (газовая плита 4 конфорки)	-	12 м²	-	90 м³ /час	150 м³ /час
Прихожая	-	5 м²	-	-	-
Холл	-	9 м²		-	-
Коридор	-	3 м²	-	-	-
Ванная	-	6 м²	-	25 м³/час	50 м³ /час
Санузел	-	2 м²	-	25 м³/час	50 м³ /час
Площадь в сумме	-	120 м²	83 м²	-	-
Высота потолков	-	3,1 м	-	-	-
Объем в сумме	-	120 × 3,1 = 372 м³	-	-	-
Установленная норма	30 м³/час	0,35 раз/час	3 м³/1 м²	-	-
Расчет	5 × 30 = 150	372 × 0,35 = 130,2	83 × 3 = 249	90 + 25 + 25 = 140	150 + 50 + 50 = 250
Потребность по нормам	150 м³/час	130,2 м³/час		140 м³/час

Итак, из трех рассчитанных значений принимаем максимальное – 249 м³/час, так как оно в полной мере отвечает всем условиям. Округляем его до 250 м³/час, и приводим к этому значению суммарную производительность вытяжной вентиляции на кухне, в ванной и в санузле.

Кухне следует отдать побольше – у нее более значительная площадь и нормы вентиляции в этом помещении жестче. В нашем случае ей можно отвести 150 м³/час. Это может быть суммарно вентиляция + кухонная , но только в том случае, если вытяжка работает с выводом воздуха наружу, а не по принципу рециркуляции.

Оставшиеся 100 м³/час можно равномерно распределить между ванной и туалетом (если планируется установка индивидуальных для каждого помещения осевых вентиляторов). Или же, в том случае, когда эти помещения объединены одной вытяжной системой, можно установить общий канальный или радиальный вентилятор соответствующей производительности. Очевидно, что таких объемов вытяжной вентиляции вполне достаточно в сравнении с минимальными нормами, даже с неплохим запасом.

Итак, все условия в полной мере выполнены, и требуемая производительность вентиляционной установки тоже уже определена.

Другие критерии выбора вентилятора для ванной и туалета

Очень важно знать, на что еще нужно обратить внимание при выборе вытяжного вентилятора для комнат санузла, помимо его производительности. К таким критериям относятся следующие технические и эксплуатационные параметры:

Уровень создаваемого при работе шума. Функционирование любого вентилирующего прибора сопровождается механическим и аэродинамическим шумом. Эти звуковые колебания распространяются по воздушной среде, по воздуховодам и поверхностям стен внутри которых они проложены.

Механический шум возникает от вибрации колеса с лопастями, электродвигателя и кожуха, в который установлена вся конструкция.

Аэродинамический шум появляется как следствие вихреобразования внутри кожуха у лопастного колеса, на входе и выходе воздуха, при его движении по воздуховодам, а также во время случающихся пульсаций.

Повышенная вибрация и шумность вентиляционной установки способны отрицательно влиять на самочувствие жильцов квартиры или дома.

Поэтому для вентиляторов, устанавливаемых в жилых помещениях, существуют определенные ограничения создаваемого шумового давления, а сам этот параметр обязательно указывается в паспорте изделия (часто – даже в определенном диапазоне удаления от прибора).

Если приобретается вентилятор с возможностью регулировки частоты вращения двигателя и, соответственно, производительности, то следует отдать предпочтение прибору, который справится с необходимой задачей вытяжки требуемого объема воздуха не на своем максимуме, а примерно на 0,5 ÷ 0,7 от своих заложенных возможностей. Так и техника прослужит дольше, и уровень шума значительно снизится – высокие обороты чаще всего и являются основной причиной шумов.

Следует заметить, что на многие вентиляторы производители устанавливает специальные шумоглушители той или иной конструкции – обязательно учтите это при выборе.

Еще одним важным моментом снижения уровня шумов является монтаж вентилятора с предусмотренными прямолинейными участками для стабилизации потока воздуха, снижающими турбулентные явления. Для канального или радиального вентилятора подобные участки желательно оставлять с обеих сторон (для осевого, понятно, это соблюсти в полной мере невозможно). Длина каждого такого участка должна составлять не менее 1,5 внешнего диаметра рабочего колеса (турбины).

Функциональность вентилятора. Вытяжные вентиляционные системы могут быть автоматическими или стандартными.

Осевые обычные вентиляторы могут работать от ручного включения, или же их встраивают в общую систему освещения помещения, то есть при включении света, включается и вытяжной вентилятор.

Последний вариант более удобен и экономичен, но здесь требуется некоторая осмотрительность, чтобы при выключенном приборе не страдала вся вентиляционная система дома в целом. Отток воздуха из жилой зоны в минимально необходимом объеме должен обеспечиваться постоянно.

Автоматическая конструкция прибора предполагает наличие электронного блока с таймером, на котором устанавливаются время включения, режимы работы и срок выключения вентилятора.

Безопасность прибора. Так как вентилятор работает от электричества, то для ванных комнат выбираются защищенные от влаги приборы, на упаковке которых должна стоять соответствующая метка.

Выбирая вентилятор, стоит проверить наличие сертификата качества на изделие. Необходимо приобретать подобные приборы обязательно в специализированных магазинах, желательно – модели известных производителей, марка которых сама по себе дает определенную гарантию на продукцию. Не стесняйтесь потребовать проставления в паспорте изделия необходимых отметок о продаже – для обеспечения дальнейшего гарантийного и сервисного обслуживания.

ТОП-9 лучших вентиляторов в ванную комнату

	Название	Рейтинг
Лучшие накладные вентиляторы
#1	Vents ВНВ-1 80 КВ	⭐ 99 / 100
#2	Cata E-120 GTH	⭐ 98 / 100
#3	Electrolux EAFR	⭐ 97 / 100
#4	Soler & Palau Silent-100 CZ Design	⭐ 96 / 100
Лучшие канальные вентиляторы
#1	Blauberg Turbo 315	⭐ 99 / 100
#2	Vents Квайтлайн 100	⭐ 98 / 100
#3	Era Profit 5	⭐ 97 / 100
Лучшие вентиляторы с подсветкой
#1	Cata E-100 GLT	⭐ 99 / 100
#2	Blauberg Lux 125	⭐ 98 / 100

Самостоятельная установка вентиляции

Установить вентилятор в ванной или туалете квартиры совсем просто, так как вентиляционная система в многоэтажных домах уже устроена, а прибор только усилит вытяжку отработанного воздуха вместе с неприятными запахами и влажностью.

Сложнее произвести монтаж вентиляционной системы в частном доме. Но сделать это самостоятельно также вполне возможно. Конечно, лучше всего производить установку всех элементов системы еще на стадии строительства, но нередко приходится проводить эти монтажные работы и в уже готовом строении.

Элементы вентиляционной системы

Если вид вентиляционной системы определен, то нужно подготовить все необходимые для нее элементы по заранее снятым размерам.

Вентилятор является основным составляющим системы и может быть встроен в стену или потолок, а также в короб воздуховода. В воздуховод прибор встраивается обычно в случае планируемого монтажа сложной вентиляционной системы. Например, если ванная и туалет разделены (или даже разнесены) между собой, то в каждом из помещений можно будет устроить собственное вентиляционное отверстие, от которого отводятся короба или трубы, подключенные затем к единому воздуховоду, оснащенному канальным или радиальным крышным вентилятором.
Короба воздуховодов могут быть изготовлены из пластика или металла, иметь круглое или прямоугольное сечение. Каждый из них имеет свои преимущества, например, прямоугольный вариант удобнее крепить к потолку или стене, он может идеально расположиться над подвесным или натяжным потолком. Круглое же сечение обеспечивает более эффективный отвод воздуха, так как не имеет внутренних углов, задерживающих его плавное движение или вызывающих завихрения.

Воздуховоды прямоугольного сечения проще крепить к стенам и потоку, но круглые — менее «шумные»

Поворотные колена используют при использовании жестких коробов. Их устанавливают в сложных конструкциях, при изменении направлении воздуховодов, при выводе через стену или потолок и в других случаях, в соответствии с монтажным планом.
Соединительные муфты используются для сопряжений отдельных участков воздуховода.
Обратный клапан устанавливается для того, чтобы избежать обратного тока воздуха при выключенном вентиляторе, или, например, при сильном ветре на улице.
Элементы для закрепления воздуховодов. Для этого можно использовать самодельные или готовые кронштейны (хомуты), которые устанавливаются обычно через каждые 500÷700 мм, в зависимости от места размещения.
Вентиляционные решетки, устанавливаемые на входное и выходное отверстия системы, потребуются в тех случаях, если выбран канальный вентилятор, установленный между двух частей воздуховода. Одна вентиляционная решетка будет нужна для монтажа ее на выходное отверстие системы, при установке накладного осевого вентилятора.

Монтаж вентиляционной системы

Монтаж вентиляционной системы проводится по-разному, в зависимости от выбранной конструкции, и от того, обновляется она или же устанавливается заново. Поэтому прежде чем приступать к монтажу, следует составить подробную схему, по которой проще будет работать.

Если решено обновить уже установленную вентиляционную систему, то лучше всего, по возможности, заменить воздуховод на новый. В том случае, когда этого выполнить не удается, будет необходимо тщательно очистить старый воздуховод от мусора и наслоений на стеках.
Перед прокладкой вентиляционного короба нужно заранее определить место установки вентилятора. Оптимальным местом установки прибора будет стена, противоположная дверному проему. В этом случае вентиляционная система будет работать более эффективно за счет естественного поступления воздуха в виде сквозняка.
Следующим шагом в стене прорубается новое или, если это необходимо, расширяется до нужных размеров уже существующее вентиляционное окно.
Вентиляционный воздуховод выводится в устроенное отверстие, затем постепенно монтируется, прокладывается в соответствии со схемой и закрепляется на чердаке строения, или же проводится через чердачное перекрытие и кровлю.
Если канал выводится на улицу через наружную стену, то рекомендовано в вентиляционное отверстие со стороны улицы вмонтировать трубу, которую поднимают вертикально не менее чем на 500÷1000 мм. Если же на сквозное отверстие установить только защитную решетку, то помещение не будет успевать нагреваться при работе системы отопления - все тепло сквозняком будет быстро уходить через вентиляцию.

Вентиляционная труба, выводимая через крышу здания, требует устройства надежной гидроизоляции. Для этой цели можно использовать специальные гидроизолирующие манжеты, которые надеваются на трубу и закрепляются на кровле.

Другим вариантом установки системы может стать монтаж вентилятора в потолок и подключение его к гибкому вентиляционному воздуховоду (гофротрубе), который соединяется с выходным отверстием, закрытым защитной решеткой, устанавливаемой под софитом крыши. Этот способ монтажа возможен как в комплексе с подвесным потолком, так и без него, так как короб вполне может проходить и по чердаку.

В случае установки сложной системы вентиляции, когда помещения санузла разделены, а вентиляцию нужно подключить к одному общему воздуховоду, можно поступить так, как показано на данной схеме. В общий канал вентиляции устанавливаются вставки с патрубками, которые будут выходить в комнаты через подвесной потолок, а сам воздуховод может быть выведен на улицу через стену. В этом случае может быть установлено два вентилятора, по одному на каждую комнату или один, канальный либо устанавливаемый со стороны улицы и закрытый специальным кожухом.

После проведения и закрепления воздуховодов, нужно аккуратно установить сам осевой накладной вентилятор, который вставляют в короб и закрепляют на стене удобным в каждом конкретном случае и, конечно, надежным способом. Следует учесть наличие вибрационных нагрузок, так, чтобы крепежные элементы со временем не разболтались.
Прежде чем окончательно закреплять накладной осевой вентилятор в окне, нужно подключить прибор к электропитанию. Провод, соединяющий вентилятор с выключателем, рекомендовано заключить в специальный пластиковый кабель-канал, закрепленный на стене, который можно расположить вдоль потолка или скрыть над подвесной конструкцией.

Вентилятор подключается к электропитанию через соединительные клеммы, которые должны быть спрятаны под специальной крышкой или кожухом, чтобы исключалось активное воздействие на них повышенной влажности.

В зависимости от конструкции, клеммная колодка бывает расположена по-разному, но к вентилятору всегда прилагается схема подключения, которая поможет сориентироваться в этом вопросе.

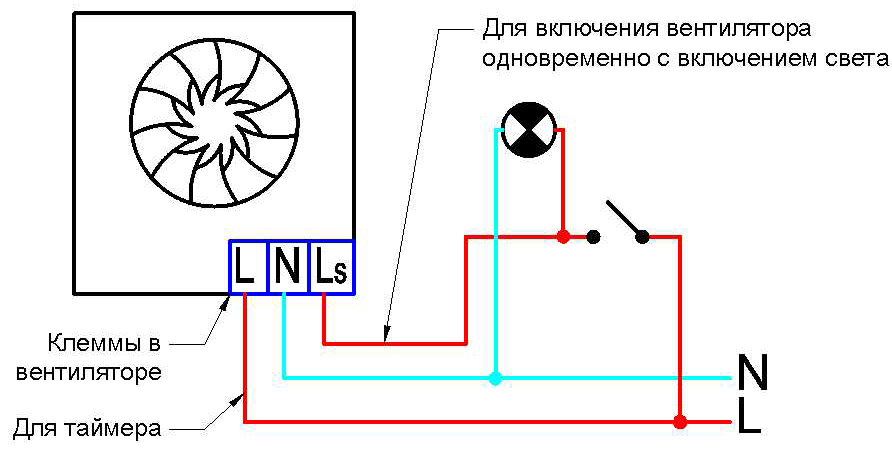

Если принято решение произвести соединить вентилятор с выключателем света, то следует осуществлять эту коммутацию примерно так, как показано на этой схеме:

Подключение подобным способом осуществляется в специально установленной для этого распределительной коробке, где с помощью клеммы соединяются соответственно «нулевые» и «фазные» провода вентилятора и освещения. На выключателе прерывается «фаза», а от него уже идет соединение к обоим приборам.

Кстати, если хорошенько вдуматься, то такая схема весьма нерациональна. Моделируем ситуацию – человек принял ванну или душ, вытерся, оделся, вышел из ванной и погасил за собой свет. За это время избыток влаги вряд ли сможет быть полностью вытянут вентилятором, и в помещении остается «пар столбом». Схожая ситуация и с пользованием уборной. Разумнее будет при таком подключении предусмотреть временную задержку, хотя бы на 5 ÷ 10 минут, установив в цепи вентилятора несложное реле времени.

Кстати, при желании можно в продаже отыскать электронные таймерные устройства управления светом и вентиляцией, разработанные именно для этих целей.

При установке канального вентилятора, необходимо максимально тщательно продумать подключение его к электропитанию, особенно в том случае, если вентиляционный канал планируется провести через чердачное помещение. Через потолок нужно будет проложить электрический кабель, и он сам по всей своей длине, все его возможные соединения, равно, как и проход через перекрытие, должны быть надежно заизолированы.

Если система монтируется под потолком помещений, то воздуховод вместе с вентилятором можно спрятать над подвесным потолком. В этом случае вентиляционное отверстие можно организовать в потолке, куда выводится и закрепляется воздуховод, а затем прикрыть это окошко декоративно-функциональной решеткой.

Видео: как самостоятельно установить вытяжной вентилятор в ванной или в туалете

Проверка установленной системы

После завершения монтажа вентиляционной системы, необходимо провести ее проверку. Для того чтобы провести такой контроль, не потребуется никаких инструментов — достаточно поднести к решетке включенного вентилятора листок бумаги или зажженную свечу. Если бумажный лист притянет к решетке, а пламя свечи наклонится к ней, то можно сказать, что вентилятор работает достаточно эффективно.

Если необходимо увеличить тягу, то можно стимулировать небольшой искусственный сквозняк. Для этого в нижней части двери ванной комнаты вырезается узкое щелевидное окно или высверливается ряд отверстий. Эти вырезы затем закрываются с обеих сторон специально предназначенной вентиляционной решеткой. Она, в зависимости от конструкции и типа проделанных отверстий, вставляется в сквозной проем, может быть приклеена к двери или прикручена саморезами.

При планировании дизайна и ремонта ванной комнаты следует учесть один небольшой, но очень важный момент – проблему воздухообмена. Хорошая вентиляция в ванной комнате и туалете необходима не только для того, чтобы обеспечить приток свежего воздуха.

С помощью этой системы из санузла удаляются неприятные запахи, а также избыточная влажность. Если система вентилирования спланирована и реализована правильно, владельцам ванной комнаты не придется беспокоиться о плесени и грибке.

Отсутствие же нормального вентилирования и вызванная этим обстоятельством избыточная влажность создадут для развития вредоносной флоры практически роскошные условия.

В строительных справочниках четко указаны нормы, которых необходимо придерживаться для эффективного вентилирования санитарных помещений с повышенной влажностью.

Система должна обеспечивать приток свежего воздуха для ванной комнаты или туалета со скоростью 25 куб. м/час, а для совмещенного узла в два раза выше – 50 куб. м/час. Эти нормы – минимальные.

В зависимости от особенностей воздухообмена различают естественную и принудительную вентиляцию. В первом случае воздухообмен происходит за счет разницы давления воздуха снаружи и внутри помещения.

Воздушные потоки проникают через окна, двери, специальные проветриватели и т.п. Стоит сразу же отметить, что из-за особенностей устройства ванной комнаты использование естественной вентиляции не всегда позволяет получить желаемый эффект.

Для устройства бесканальной вентиляции в ванной комнате необходимо проделать проем, который соединит домовой вентиляционный канал с помещением санузла

При принудительном или искусственном вентилировании помещения используются специальные вентиляторы, которые обеспечивают достаточную интенсивность воздухообмена.

Чаще всего вентилятор содействует перемещению воздуха из помещения на улицу, при этом свежие воздушные массы поступают в санузел из жилых помещений.

Иногда небольшой вентилятор ставят в туалете даже при хорошей естественной вентиляции, чтобы ускорить очистку воздуха от неприятных запахов.

Если же естественным образом организовать достаточно интенсивный воздухообмен не удается, принудительное вентилирование осуществляется в обязательном порядке.

В зависимости от назначения различают:

вытяжную;
приточную;
смешанную вентиляцию.

Вытяжной принцип уже немного описан выше: воздух удаляется через вентиляционный канал, а новый поступает извне. Приточное вентилирование организовано иначе: воздух нагнетается снаружи и вытесняется через канал.

При использовании смешанной вентиляции регулируется и приток воздуха, и его удаление.

Красивая декоративная решетка для вытяжки в ванной комнате не только скроет конструкцию, но и может стать эффектной деталью стильного интерьера

Специалисты также различают канальную и бесканальную вентиляцию, которая характеризуется наличием или отсутствием вентиляционного канала.

По возможности следует избегать создания специальных каналов. Обычно в стене делают проем, выходящий в общий вентканал многоэтажного дома, и устанавливают в нем вентилятор.

В раздельном санузле, если выход к вентканалу есть только в одном помещении, еще один вентилятор устанавливают в проеме стены между ванной комнатой и туалетом.

Подведение отдельного вентиляционного канала имеет смысл в местах, нуждающихся в интенсивном удалении загрязненного или насыщенного влагой воздуха.

Диагностика состояния вентиляции

Перед началом переделки вентиляции в туалете и ванной следует внимательно изучить ее устройство и проверить состояние. Для начала исследуют тягу: к вентиляционному отверстию подносят лист бумаги, зажженную спичку или зажигалку.

Если бумага прилипает к отверстию, или если язык пламени явно смещается в сторону вентканала, тяга есть. В жаркий безветренный день тяга может быть значительно меньше, чем в другие периоды.

Само по себе наличие тяги не всегда свидетельствует о нормальном состоянии вентиляционной системы.

Необходимо обязательно проверить состояние вентиляционного канала, который может быть частично загроможден после неумелых ремонтных работ или по каким-то другим причинам.

Устранив препятствия, можно существенно улучшить качество работы вентиляционной системы.

Чтобы проверить тягу в ванной комнате, к вентиляционному отверстию подносят лист бумаги или пламя зажигалки. Проверку следует выполнять при открытой двери, а затем – при закрытой

Если в последнем случае тяга заметно уменьшилась, следует подумать о дополнительных средствах микропроветривания.

Чаще всего достаточно установить в двери ванной комнаты и туалета специальные решетки, чтобы обеспечить нормальное поступление свежего воздуха в эти помещения даже при закрытых дверях и окнах.

Что нужно знать о вентиляторах

При покупке вентилятора следует обязательно оценить количество шума, который он производит. Показатель не должен превышать 35 дБ. В ванной комнате такое оборудование должно полностью обновлять состав воздуха примерно 5-8 раз в течение одного часа.

Вытяжные вентиляторы, предназначенные для использования в ванных комнатах, могут иметь различную конструкцию и дизайн, кроме того, они различаются по мощности

По типу установки различают канальные бытовые вентиляторы, предназначенные для монтажа непосредственно в вентиляционном канале, а также радиальные модели.

Их устанавливают на выходе из вентиляционного канала. Обычно канальные модели выглядят непрезентабельно, поскольку они скрыты внутри канала, а вот радиальные устройства снабжают красивым корпусом, чтобы не портить общее впечатление от окружающей обстановки.

Конструкция вентиляторов также может существенно различаться:

традиционные осевые модели осуществляют перемещение воздуха вдоль оси устройства с помощью специальных лопаток и предназначены для бесканальных систем;
в низкопроизводительных диаметральных моделях используется колесо барабанного типа;
центробежные устройства со спиральным корпусом отличаются высокой производительностью и повышенным уровнем шума во время работы;
небольшие центробежно-осевые устройства шумят меньше, но работают почти так же эффективно, как и центробежные модели.

С учетом специфики вентилирования санузла вентиляторы иногда дополнительно снабжают таймерами, которые позволяют продлить работу устройства в туалете или гиростатами, чтобы более эффективно удалять избыточную влагу из ванной комнаты.

Слабые по мощности вентиляторы не смогут обеспечить нормального проветривания помещения, однако и использовать слишком мощные модели не стоит.

Сильный центробежный вентилятор может вызвать такой интенсивный поток воздуха, что приток будет поступать не снаружи, а из других вентиляционных отверстий, и отработанный воздух снова окажется в доме.

Интересная информация об установке вытяжного вентилятора в ванной комнате представлена в следующем видеоматериале:

Особенности монтажа вентиляции

Если в ванной комнате по какой-то причине отсутствует вентиляция, создать необходимую систему не так уж сложно.

Многоквартирные дома обычно проектируют таким образом, чтобы вентиляционный канал находился непосредственно за стеной ванной комнаты или туалета. Остается лишь аккуратно проделать в нужном месте отверстие (если таковое отсутствует), чтобы оно выходило в этот канал.

Внутри проема устанавливают радиальный осевой вентилятор. Устройство подключают к электропитанию, соблюдая все требования, предъявляемые к работе электроприборов в помещениях с повышенной влажностью.

Если необходимо, монтируют дополнительные средства управления (таймер, гироскоп и т.п.). Нишу закрывают красивой декоративной решеткой.

Если в квартире имеется раздельный санузел, и вентиляционный канал находится за стенами обоих помещений, второй вентилятор устанавливают таким же образом, как это было описано выше.

В противном случае вентиляционное отверстие делают в стене, разделяющей туалет и ванную комнату. В этот проем также ставят вентилятор и закрывают его декоративными экранами с двух сторон.

Иногда удобнее использовать декоративные решетки, в которых конструкцией предусмотрен монтаж вентилятора в специальные гнезда.

На рисунке наглядно представлена схема подключения к электропитанию вытяжного вентилятора с использованием иаймера, который позволяет отключить вентилятор спустя некоторое время после того, как посетитель покинет санузел

Несколько сложнее решить проблему вентилирования санузла, когда вентиляционный канал граничит с другим помещением. В этом случае придется создавать канальную вентиляцию.

Сначала необходимо выбрать место для устройства вентиляционного отверстия в ванной комнате и туалете. Затем необходимо составить план размещения вентиляционного короба, по которому воздушные массы будут перемещаться наружу.

При создании канальной вентиляции в ванной комнате гибкий гофрированный короб используют только на небольших участках, где монтаж других конструкций невозможен или затруднен

Различают следующие виды вентиляционных коробов:

пластиковые круглого или прямоугольного сечения;
жесткие или мягкие из гофрированного металла;
металлические, жестяные или оцинкованные, обычно прямоугольного сечения.

Пластиковые короба проще в монтаже и легче по весу, чем металлические конструкции, при этом они долговечны, за ними не сложно ухаживать.

Поэтому конструкции из пластика уверенно вытесняют металл со строительного рынка. Гофрированные изделия используют крайне редко, они допустимы лишь для небольших расстояний и применяются только в особо сложных случаях.

После окончания монтажа вентиляционной системы необходимо проверить работу оборудования.

Для создания канальной вентиляции в ванной комнате следует использовать металлические или пластиковые короба прямоугольного или круглого сечения

Распространенные ошибки при монтаже вентиляции

Бывает так, что работа новенькой вентиляционной системы вдруг оказывается неудовлетворительной или изначально является низкоэффективной.

Это может происходить из-за одной или нескольких ошибок, допущенных при ее монтаже. Выясняя, как правильно сделать вентиляцию в ванной комнате, следует сразу же учесть эти моменты.

Вот ряд огрехов, которые встречаются чаще всего:

Вентиляционный канал спроектирован неправильно, что затрудняет перемещение воздушных масс.
Нарушена герметичность соединений вентканала.
Вентиляторы установлены с ошибками и шумят слишком сильно.
Канал проходит через жилые помещения таким образом, что шум вентиляции мешает нормальной жизнедеятельности семьи.

Для начала следует выяснить причину проблемы, затем ее устранить. Ряда неприятностей можно избежать, обратив внимание на эти моменты еще на этапе проектирования вентиляционной системы.

Если этого сделано не было, и проблемы появились уже в процессе эксплуатации конструкции, возможно, понадобится серьезная переделка всей вентиляционной системы.

Альтернативный вариант устранения неприятностей состоит в использовании шумопоглотителей разного типа, чтобы снизить неприятные звуковые эффекты.

Для улучшения процесса перемещения воздушных масс, возможно, придется установить более мощный вентилятор.

Иногда чрезмерный шум при работе вентилятора свидетельствует о его неправильной установке, при которой была нарушена так называемая “соосность”. В этом случае достаточно снять устройство и установить его снова с точным соблюдением технологии монтажа.

Обычно после этого количество шума от работы вентилятора значительно снижается.

Приточный тип вентиляции в ванных комнатах используется крайне редко, однако если такое решение все же принято, следует подумать о температуре воздуха, поступающего снаружи.

В зимнее время поток холодного воздуха может доставить крайне неприятные ощущения посетителям ванной комнаты.

Чтобы решить проблему этого типа, поступающий в помещение воздух прогревают с помощью специальных электроприборов.

Чтобы обеспечить достаточное количество свежего воздуха, поступающего в ванную комнату, внизу двери устанавливают красивую решетку, которая делает помещение менее герметичным

Существует несколько распространенных заблуждений, которые могут негативно повлиять на работы по созданию вентиляции. При проектировании и монтаже системы следует помнить, что:

вытяжного вентилятора недостаточно, если в помещение не обеспечен нормальный приток свежего воздуха;
большая и громоздкая канальная система вентиляции не всегда эффективнее низкобюджетных методов вентилирования, если они подобраны правильно;
наличие в доме кондиционера, а также очистителя, ионизатора, увлажнителя и других подобных устройств не обеспечивает нормального вентилирования помещений, поскольку с их помощью свежий воздух в комнаты не поступает.

Обычно конструкция вентиляционной системы для санузла очень проста, ее можно сделать и самостоятельно.

Но если требуются некоторые расчеты или выполнение вентиляционного канала сложной формы, а опыта таких работ у начинающего мастера нет, лучше проконсультироваться у профессионалов или полностью поручить им выполнение всех работ.

Качеством вентиляции нельзя пренебрегать, поскольку от ее состояния зависит здоровье жильцов дома.

Для обеспечения нормального воздухообмена в доме или квартире необходимы два компонента: приток свежего воздуха через жилые комнаты и отток его из технических. Вентиляция в ванной комнате и туалете — одна из составляющих оттока. Потому необходимо сделать ее правильно.

По принципу действия вентиляция может быть естественной или механической, еще говорят — принудительной. Естественное передвижение воздуха происходит за счет движения ветра, разницы температур и, возникающих из за этого, перепадов давления. При использовании механической вентиляции движение воздуха вызывается вентиляторами.

Сточки зрения городского человека принудительное движение предпочтительнее: все давно привыкли к тому, что жизнеобеспечение зависит от наличия электричества. И оно в городах пропадает редко. А вот в сельской местности зимой отключение электроэнергии — скорее норма. Потому, наверное, стремятся в основном делать системы энергонезависимыми или, по крайней мере, резервированными.

Но естественная вентиляция в санузле и ванной комнате должна иметь слишком большие размеры. Ведь чем меньше скорость движения воздуха по каналу, тем больше необходимо сечение воздуховода, чтобы обеспечить передачу требуемых объемов. Никто не станет спорить, что при включенном вентиляторе воздух движется быстрее. Это даже отражено в СНиП: норма скорости движения для вентсистем с естественной циркуляцией — до 1 м 3 /ч, для механических — от 3 до 5 м 3 /ч. Потому для одного и того же помещения и условий размеры каналов будут разными. Например, чтобы передать поток 300 м 3 /ч понадобится:

Потому мало кто сегодня обходится естественной вентиляцией. Разве что в небольших домах (до 100 кв. м.). Даже в квартирах, с выведенными на крышу каналами, вентиляцию ванных и туалетов делают с использованием вентиляторов.

Правила организации

При устройстве системы движения воздуха вам нужно помнить основной принцип: для того, чтобы работало все эффективно, необходимо обеспечить приток воздуха через жилые комнаты и его переток в технические. Оттуда уже он уходит через вентканалы.

Сегодня приток воздуха стал проблемой: снижая затраты на отопление мы отсекли практически все источники его поступления. Окна ставим герметичные, стены, через которые воздух хоть немного поступал, утепляем воздухонепроницаемыми материалами. Третий источник — входные двери — сегодня уже тоже почти у всех железные, с резиновым уплотнителем. Остался, по сути, единственный способ — проветривание. Но им мы совсем не злоупотребляем: выдувает тепло. В результате к проблемам нехватки кислорода в помещении добавляется проблема сырости: нет притока, и отток неэффективный. Даже принудительный.

Если хотите чтобы вентиляция была нормальной, а стены в помещениях не «мокли», делайте вентиляционные отверстия. Есть такая опция на металло-пластиковых окнах, а есть отдельные устройства, которые монтируются в любом месте на стене. Они есть с регулируемыми заслонками, разных форм и размеров, снаружи забраны решетками. Устанавливать лучше всего под окнами, над или за батареями. Тогда их и не видно в комнате, а зимой поступающий с улицы воздух подогревается.

Обеспечив приток, необходимо позаботиться о том, чтобы через двери он попал в технические помещения. Потому под всеми дверями должны быть щели: через них воздух будет перетекать в другие помещения. В дверях ванной желательно установить вентиляционную решетку и/или также сделать щель не менее 2 см от пола. Те же правила относятся и к другим техническим помещениям: кухне и туалету. Только при наличии движения воздушных масс вентиляция будет работать.

В дверях технических помещений — кухни, ванной, туалета — должны быть вентиляционные решетки или клапана. Клапана есть даже с шумопоглощением, а запах при правильной организации не попадет в другие помещения никогда

Расчет производительности вентилятора для ванной и туалета

Чтобы определиться с тем, какой вентилятор поставить на ванну с туалетом, необходимо посчитать необходимый воздухообмен. Расчет — целая система, но при установке вентилятора основное внимание уделяется его характеристикам: он обеспечивает требуемую скорость движения воздуха. Чтобы не влазить в расчеты, его производительность моно взять по средним номам.

Норма воздухообмена для разных помещений. С их помощью рассчитывается вентиляция в ванной комнате и туалете

Как видите из таблицы (это из СНиПа) для ванной за час должно «прокачиваться» не менее 25 м 3 /ч, для туалета или совмещенного санузла скорость должна быть в два раза больше — 50 м 3 /ч. Это минимальные значения. В действительности же через три (или два) технических помещения — кухня, туалет, ванная — должно уходить столько воздуха, сколько поступает через приточную вентиляцию.

Расчет приточки ведется по объему всех жилых помещений и обычно превышает его в 1,5-2 раза и для обеспечения требуемого воздухообмена минимальных значений, указанных в таблице, недостаточно. Потому производительность вентиляторов берут, как минимум с двукратным запасом, а для кухонь и того больше: так не будет неприятных запахов в квартире, а также сырости и грибков. Потому отправляясь за вентилятором в ванную меньшей производительностью чем 100 м 3 /ч лучше не брать.

Выбор

В первую очередь необходимо определиться с тем, где будете ставить вентилятор: в канале или на стене. Соответственно и тип: канальный или настенный. В настенных вариантах тоже могут быть два типа: для установки на входе вентканала — они создают большее давление, и для бесканального монтажа — выход прямо через стену на улицу. Для бесканальной установки используют обычно вентиляторы осевого типа — они не могут создать давление более 50 Па, в каналы по этой причине не ставятся.

Кроме производительности, которую вы рассчитали, важна еще такая характеристика, как уровень шумов. Чем он меньше, тем лучше. Хорошо, если уровень шумов будет не более 35 дБ.

Еще на что обратить внимание — на уровень электробезопасности. Для использования в помещениях с повышенной влажностью требуется уровень защиты не ниже IP 44 (указывается на корпусе вентилятора).

Подключение вентилятора в ванной

Для работы вентилятора необходимо электропитание и основной вопрос — как его подключить. Возможностей несколько:

Подключить параллельно с включением освещения. При включении света в ванной комнате или туалете, автоматически запускается вентилятор. Но выключается он тоже автоматически при выключении света. Для туалета такая ситуация нормальная, а для ванной — далеко не всегда. Например после принятия горячего душа весь пар не уйдет. Потому для ванных комнат можно использовать другой способ подключения вентилятора или установить задержку отключения (специальное устройство, на котором можно задать временной интервал, через который питание отключится).

Вывести на отдельную клавишу выключателя или поставить отдельный тумблер/кнопку.
Установить таймер, который будет автоматически по расписанию подавать питание.

Электрическая часть — самая сложная. Придется пробивать в стене штробу, в нее «упаковывать» кабель электропитания, выводить его в место установки выключателя и там подключать в зависимости от выбранного способа.

Проверка вентканала

Установка вентилятора в ванной своими руками начинается после проверки состояния канала. Для этого снимите решетку, если она еще не демонтирована, и поднесите к отверстию пламя (свечу, зажигалку) или листок бумаги. Если пламя или листок стабильно вытягивается в сторону канала, тяга нормальная. Если он то тянется, то отгибается обратно — тяга нестабильна. В этом случае если вы живете в многоквартирном доме, запахи от соседей сверху или снизу могут попадать к вам. Тогда возможен запах в туалете из вентиляции. Необходимо тягу стабилизировать.

Если пламя или листок почти не отклоняются — канал забит или перекрыт. В этом случае плесень и сырость, а также неприятные запах гарантированы во всей квартире, а в ванной, так обязательно.

В случае ненормальной тяги жители многоэтажек сами чистят каналы или вызывают эксплуатационные службы. В частных домах в любом случае все ложится на плечи владельцев. Если канал нестабилен, возможно вы вывели его не учтя розу ветров и тяга периодически опрокидывается. Решить проблему можно передвинув выход, но это непросто. Для начала можно попробовать поставить дефлектор (если его нет) или немного увеличить/уменьшить высоту.

Особенности принудительной вентиляции в ванной

При установке вентилятора во время его работы количество выводимого воздуха значительно увеличивается. Но из-за того, что корпус перекрывает часть сечения канала, в другое время, когда вентилятор не работает, поток уменьшается в три раза. В результате общая производительность вентиляционной системы падает.

Чтобы этого не произошло, можно установить вентилятор с расположенной ниже воздухозаборной решеткой и таким образом поднять производительность до нормы. Второй вариант — при монтаже оставить между корпусом и стеной зазор в 1,5-2 см, т.е. сделать ножки. В щель будет заходить воздух и вентиляция будет нормальной в любом случае. Подробнее об этом смотрите в видео.

Выбрав способ установки и тип решетки можно приступать непосредственно к монтажу. Размеры у вентиляторов могут быть разными. Потому каждый случай индивидуален. Но основные шаги стандартны:

На плитке под корпус необходимо сделать отверстие. Проще всего — приставить вентилятор и обрисовать. Затем специальной насадкой на дрель или болгаркой вырезать соответствующего размера дыру.
Снять с вентилятора лицевую панель. Она крепится одним болтиком в нижней части. Болтик открутили, решетку сняли. Теперь видны отверстия под крепеж. Вставляем в таком виде вентилятор на место (в канал), отмечаем на плитке карандашом или маркером места, где будут болты.
Сверлом соответствующего диаметра делаем отверстия в плитке и стене под размер дюбеля.
В плитке делаем надрез, куда пропустим провод электропитания.
Вставляем дюбеля.
Протягиваем через специальное отверстие на корпусе вентилятора электрические провода (если отверстия нет, его сверлят).
Устанавливаем на место, закручиваем болты.
Подключаем провода.
Проверяем работоспособность и устанавливаем решетку.
Для деревянных туалетов все это справедливо лишь отчасти. Читайте о том,
Вентиляция в ванной в частном доме

Тут основные трудности могут возникнуть при устройстве вытяжных каналов. При планировке их можно свести в одном месте и потом вывести на крышу. Это сложнее с точки зрения внутренней разводки — придется тянуть воздуховоды к нужному месту, а также более затратно при строительстве. Но внешний вид получается солидный.

Еще один способ устройства вентиляционных каналов: вывести его через стену, а затем по наружной стене поднять вверх. По правилам, для нормальной тяги при естественной вентиляции они должны возвышаться над коньком на 50 см. А вот один общий воздуховод будет вами выводится или на каждое помещение отдельный — зависит от вашего желания или от планировки. Картина получится примерно такой.

Есть еще вариант: сделать механическую вытяжку, которая работать будет исключительно от вентилятора. Тогда в зависимости от планировки подходит один из двух вариантов, представленных на фото.

В первом случае (слева) вытяжное отверстие сделано прямо в верхней части стены (чтобы воздухообмен был эффективным оно должно располагаться напротив двери, наискосок, вверху). При таком устройстве используется обычный настенный вентилятор. На этом же рисунке показано, как можно сократить количество необходимых каналов. Если у вас помещения ванной комнаты и туалета находятся рядом, через тонкую перегородку, то в перегородке можно сделать отверстие и установить решетку. В этом случае вентиляция ванны будет идти через туалет.

Во втором варианте (на фото справа) использован воздуховод с канальным вентилятором. Решение простое, только есть один нюанс: если воздуховод будет заканчиваться под свесом кровли (на фото он короткий, но бывают и длинные), то дерево через какое-то время почернеет. Если так сделать вывод из туалета, этого может и не произойти, а в случае с ванной, повышенная влажность даст себя знать уже через пару лет. В таком случае можно воздуховод «дотянуть» до среза кровли или через колено вывести вверх (но поднять на 50 см над кровлей).

Подобные работы, несомненно, являются весьма важным моментов в процессе строительства, который включает в себя подбор необходимого оборудования, а также определение конструкции и параметров вентиляционных агрегатов. Такие сложные инженерные работы должны выполняться профессиональными специалистами, которые обладают необходимым программным обеспечением.

Можно провести расчёт вентиляции в обычном Exсel.

Программа Vent-Calc предназначена для расчёта и проектирования систем вентиляции. Данное программное обеспечение позволяет осуществить подбор воздуховода в соответствии с заданными условиями (температура, расход и допустимая скорость движения воздуха). Основой работы Vent-Calc является методика гидравлического расчёта воздуховодов по формулам Альтшуля:

Гидравлический расчёт воздуховода.
В соответствии с формулами ВСН 353-86 – расчёт и подбор элементов системы вентиляции (отводов, ответвлений, сужений и расширений канала).
Расчёт системы естественной вентиляции, то есть подбор сечений вентиляционного канала таким способом, чтобы тяга в канале была выше сопротивления при указанном расходе воздуха.
Расчёт тепловой мощности калорифера (воздухоподогревателя).

По причине того, что программа работает с результатами формул, а не фиксированными расчётными значениями или таблицами, полученные результаты иной раз могут несколько отличаться от табличных.

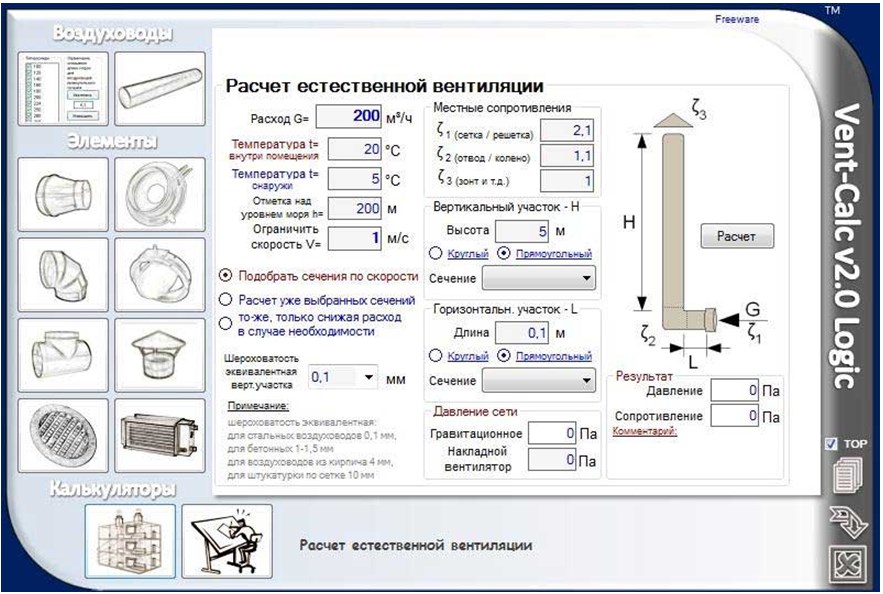

Рабочее окно программы Vent-Calc

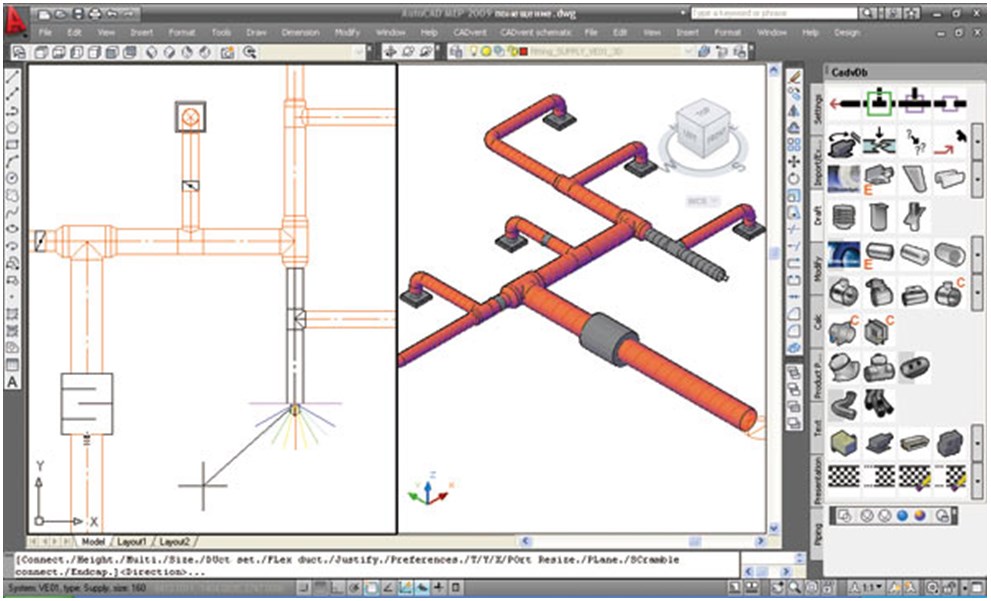

Программа CADvent

CADvent – программа для расчета вентиляции, которая основана на программе AutoCAD с полным набором инструментов для черчения, моделирования и презентации HVAC систем. Она относится к категории инженерных инструментов для профессиональных проектировщиков, которые занимаются разработкой вентиляционных, отопительных и кондиционирующих систем.

Данный софт позволяет:

Легко и быстро создавать проекты в 3D и 2D графике.
Улучшать производительность визуализации проекта, быстро реагируя на различные ошибки.
Корректировать технические данные изделий, используемые в проекте.
Осуществлять расчёт воздуха, давления, утечек и шума.
Использовать инструменты визуализации и презентации, которые помогают предоставить проект в самом реалистичном виде.
Использовать расчёты шумовых характеристик и уровней давления, которые выводятся в отчётах, легко экспортируемые в файл Excel.

Для создания здоровых и комфортный микроклиматических условий в помещении, необходим качественный воздухообмен. Отработанный воздух, насыщенный углекислым газом, излишней влагой, пылью и различными загрязнениями должен своевременно отводиться, а его место должны занимать свежие воздушные массы насыщенные кислородом. Такая циркуляция продиктована здравым смыслом и регламентирована строительными и санитарно-эпидемиологическими нормами.

Как известно, планирование в доме любых инженерных сетей начинается с подготовки проектной документации и выполнения расчетов. Грамотное позволяет создать в каждом помещении постройки необходимый для нормальной жизнедеятельности человека микроклимат.

Нормы и правила использующиеся при проектировании инженерных сетей

является создание технически и экономически обоснованной схемы расположения вентиляционных каналов и грамотный подбор оборудования, которые обеспечат нормы микроклимата, регламентированные 2.09.04-87. Кроме этого, грамотный проект предусматривает 100% работоспособность и ремонтопригодность системы, а также удовлетворение всех архитектурно-технических требований.

Должны соответствовать строго определенным санитарным нормам и государственным стандартам.

При проектировании вентиляции, СНиП 2.04.05-91 является основным документом, на который ориентируется любой проектировщик.

Кроме этого свода справил также могут стать необходимыми следующие нормативные документы:

СНиП 2.01.02-85;
СНиП II-12-77;
ГОСТ 12.1.005-88;
СНиП 2.08.01-89;
СНиП 2.08.02-89;
СНиП 2.09.04-87;
СНиП 2.09.02-85;
СНиП 2.01.01-82.

Этапы разработки проекта

На первом этапе разработки проекта вентиляционной системы происходит встреча заказчика с проектировщиком, где составляется техническое задание и определяются первоначальные данные, необходимые для проведения корректных расчетов.

Второй этап – это предоставление заказчику технически и экономически обоснованных схем вентиляционных систем, с вариантами используемого для этого оборудования. Из представленных вариантов заказчик выбирает оптимальный и вносит свои замечания, после чего отдает на согласование в соответствующие инстанции. Только после устранений замечаний от контролирующих органов, проект переходи в третью фазу – составление полной технической документации со спецификациями необходимых материалов и оборудования, а также сметой проведения работ.

Проект может создаваться «по старинке», на кульмане, но, как правило, современные компании, занимающиеся проектными работами, для этого используют программное обеспечение.

Программы, для проектирования вентиляционных систем

Сегодня, существует масса программного обеспечения, которое служит для значительного ускорения процесса выполнения расчетов, составления схем расположения воздуховодов, заполнения спецификаций и составления чертежей. Несмотря на кажущуюся простоту, проектировщик должен обладать соответствующими знаниями, опытом в общении с программным обеспечением и пр. Рассмотрим несколько распространенных программ, которые помогают проектировщикам вентиляционных систем в составлении проектной документации.

АutoСad

Программа предназначена для составления максимально точных чертежей, схем и другой конструкторской документации в двухмерном или трехмерном отображении. АutoСad имеет два типа интерфейса:

При проектировании вентиляции в autocad проектировщику будут доступны: полный набор функционала для составления и проверки чертежей, возможность масштабирования, а также использование панорамных функций. Кроме этого, есть возможность использования и привязки объектов из сторонних библиотек, импорт-экспорт таблиц и текстовых файлов, слоями, публикация 3D чертежей и многое другое.

Сегодня, АutoСad является ПО, которое наиболее распространено в архитектурно-проектных и конструкторских бюро, так как именно эта утилита имеет функцию поддержки коллективной работы над проектом.

Следует понимать, что программа АutoСad – это не просто электронный кульман, это мощный программный комплекс, который требует для использования определенных знаний и опыта работы.

Прежде всего следует убедиться, что ваш ПК имеет системные требования, для работы с этой утилитой (выше 2 Гб ОЗУ; 2 Гб свободного места на диске; монитор с высоким разрешением).
После установки ПО ознакомьтесь с интерфейсом, который состоит из панели быстрого доступа (рядом с красной буквой А в левом верхнем углу); ленты, которая, в свою очередь, состоит из нескольких закладок; панели статуса (в нижней части экрана) и панели команд (над панелью статуса).
Для создания нового документа следует выбрать File – New.

Далее можно создавать эскиз, чертеж ил сложный объект. Для работы необходимы начальные знания английского языка, так как язык интерфейса именно английский. Кроме этого нужно быть, как минимум инженером и знать команды, которые будут необходимы для создания чертежей. Для обучения работы в этой утилите можно воспользоваться справочником прямо из меню программы.

АutoСad – платная программа с бесплатным 30 дневным пробным периодом. Стоимость последней лицензионной сетевой версии АutoСad 2016, на сайте разработчика – 5 тыс. евро. Существуют специальные цены на локальные и сетевые версии программы для учебных заведений.

Magicad

Эта мощная утилита предназначена для выполнения расчетов и трехмерного проектирования инженерных сетей. Программа для проектирования вентиляции magicad включает в себя несколько базовых модулей, среди которых есть блок Мagicad -Вентиляция.

В качестве графической платформы утилита использует АutoСad или RevitMap. Данный программный комплекс дает возможность для:

Создания схем вентиляции с из трассировкой как в ручном, так и в автоматическом режиме.
Расстановки фасонных частей и другого оборудования.
Подбора сечений шахт, каналов и воздуховодов.
Расчета аэродинамического сопротивления воздуховодов и оборудования.
Акустического расчета.
Балансировки системы вентиляции в автоматическом режиме.

Программа Magicad имеет следующие возможности:

Использование базы вентиляционного оборудования.
Работы с текстовыми обозначениями элементов.
Создание спецификаций материалов и оборудования;
Контроль за пересекающимися элементами на эскизах и чертежах.
Работа в 2D и 3D режимах.
Экспорт данных в другие программы и многое другое.

Особенностью этой программы является наличие базы вентиляционного оборудования, которая содержит в себе огромное количество изделий, с полными данными о давлении расходе воздуха, размерах, и геометрии элемента, а также его шумовыми характеристиками и пр. При составлении чертежа, программа автоматически подберет фасонные изделия, при соединении двух воздуховодов – тройник или крестовину, если изменяется диаметр воздушного канала, то утилита Magicad сразу предложит необходимый переходник.

Программа Magicad позволяет проектировщику создавать проекты вентиляционных систем любой сложности в самый короткий срок.

Язык интерфейса –английский и русский. Стоимость полной локальной лицензионной версии – 4560 евро. Цена полной сетевой лицензии – 5700 евро. Есть специальные предложения по приобретению обновлений на 1, 2 и 3 года.

Для успешной работы с Magicad Вентиляция необходимо быть инженером, уметь работать с графической платформой АutoСad. Официальные представители разработчика нередко проводят онлайн-обучения работе в программе. Средняя стоимость такого обучения от 10 до 16 тыс. руб. за курс.

Ventcalc

Программа среди проектировщиков считается наиболее простой и функциональной. Действительно, для создания схемы вентиляционной сети достаточно ввести требуемые исходные данные и программа предоставит готовый эскиз со всеми необходимыми данными для дальнейшего подбора оборудования.

Независимо от выбранного типа вентиляционной системы, данная утилита одинаково хорошо справляется с необходимыми расчетами. Функционал программы позволяет:

Сделать расчет сечения воздухооотводов с учетом всех переменных.
Расчет сопротивлений шахт и каналов. На основании расчетов программа автоматически подбирает вентиляционное оборудование.
Расчет аэродинамического сопротивления сети.
Сделать грамотный расчет естественной вентиляции.

Определить оптимальное сечение вентиляционной шахты, которое обеспечит преобладание тяги над сопротивлением воздушной смеси при определенном ее расходе.
Сделать расчет мощности нагрева калорифера.

Vent calc в максимально короткий срок выполнит необходимые расчеты, чем значительно упростит работу проектировщика. Достоинством этого ПО является то, что с 2010 г. Vent calc распространяется бесплатно. Язык интерфейса ПО – мультиязычная.

Сadvent

Программа для проектирования вентиляции cadvent является своеобразной надстройкой для рисования вентиляционных систем, созданной на графической платформе Avtocad.Эта утилита содержит в себе полный набор инструментов для черчения схем, имеет мощные возможности для ведения необходимых расчетов, создания трехмерных моделей, презентаций и пр.

Этот программный продукт позволяет:

Делать расчеты сечения и потерь давления в воздуховодах.
Акустические расчеты.
Создавать двухмерные чертежи с необходимыми обозначениями.
Производить 3D моделирование.
Готовить спецификации по необходимым элементам системы, с возможным экспортом в Еxcel.
Создавать качественные 3D презентации.

Основной особенностью этого ПО является возможность создавать полные комплекты рабочих документов, включающих вычисления, спецификации материалов, двух – и трехмерные чертежи, отдельные участки и элементы системы.

Для работы в этом ПО необходимо уметь обращаться с графической платформой avtocad, уметь работать с электронными таблицами и библиотеками. Язык интерфейса – английский. Стоимость программного комплекса зависит от его комплектации: модуль вентиляции с возможностью ручного обновления баз – 500 у.е.; модуль вентиляция с автоматическим обновлением баз – 1500 у.е.; модуль вентиляция, отопление, водопровод с полной базой элементов европейских производителей – 2500 у.е.

Несмотря на кажущуюся простоту создания проектов в представленном выше программном обеспечении – это достаточно технически сложный процесс, требующий обширных знаний, поэтому для создания проектной документации и расчетов обращайтесь только к специалистам.
