Как сделать тиски на сверлильный станок. Изготовление тисков для сверлильного станка своими руками

Не все модели станочного оборудования выпускаются совместно с тисками. Если их приобретать отдельно, то они довольно дорого стоят. Станочные тиски несложно изготовить самостоятельно. Для этого можно применить сподручные материалы.

Функциональное назначение тисков

Технологические операции по сверлению отверстий на специально предназначенном оборудовании выполняются с использованием тисков. С помощью последних заготовка надежно закрепляется, что позволяет с максимальной точностью настроить рабочее сверло. Металл для изготовления оснастки применяется прочный, в противном случае приспособление быстро износится.

Подготовка материалов

Чтобы изготовить станочные тиски следует подготовить материалы:

Основание;

• Основание.
• Металлическая пластина 35 мм шириной, 8 мм толщиной.
• Профильная труба размером 20*40 мм, длиной 5 см
• Два уголка 50 *50 мм, 10 см и 8 см.
• Планки для губок
• Шпилька с гайкой и головкой болта с отверстием на одном конце. На конце шпильки тоже выполняется отверстие.
• На свободный конец шпильки следует подготовить гайку контровочную, сверху которой надевается шайба.

Для того чтобы оснастка была устойчива на платформе сверлильного станка необходимо изготовить основание. В качестве этого элемента предлагается использовать профтрубу 20*20 мм. Длину заготовок можно выполнить различную, учитывая размер рабочего основания сверлильного станка.

Для губок предлагается применить планки, выполненные из старых напильников. Предварительно следует прокалить для обеспечения прочности и просверлить в каждой из них по два отверстия для крепления болтов.

Каждую деталь по отдельности следует ошкурить или почистить металлической щеткой от заусениц и иных дефектов металла.

Отдельные детали подготовлены. Можно приступать к изготовлению приспособления.

Процесс изготовления

Самодельные тиски для сверлильного станка следует поэтапно собрать.

Технология выполнения работ:

• Профиль 20*40 мм устанавливается между заготовкой из профтрубы примерно на расстоянии от одного края 1/3 часть.
• Части рекомендуется закрепить на болтовые соединения, чтобы их можно было периодически разбирать и смазывать техническим маслом.
• Металлическую пластину плашмя расположить со стороны 2/3 части от установленного профиля, захватывая обе профтрубы.
• Эта деталь будет привариваться с помощью сварки.
• С противоположной стороны основания следует приварить уголок длиной 8 см по центру.
• С внутренней стороны к нему будет закреплена губка на болты.
• Уголок длиной 10 см будет расположен напротив уголка меньшего размера. И соответственно к нему тоже закрепиться на болты вторая губка.
• Губки должны быть расположены четко против друг друга.
• Подготовленную шпильку положить концом, на котором находится гайка на металлическую пластину. Для обеспечения жесткости соединения следует выполнить сварку.
• Эту же шпильку с шайбой на конце следует приварить к уголку, который будет обеспечивать непосредственный обрабатываемого изделия.
• На свободном конце шпильки в отверстие шайбы устанавливается болт или шуруп для облегчения вращательных движений.

По окончании работ необходимо произвести зачистку оборудования металлической щеткой, обезжиривание растворителем, грунтование и окрашивание металлической поверхности. Так будет обеспечиваться защита от внешних воздействий и перепадов температур.

Оснастка подготовлена и сверлильный станок укомплектован. Теперь операции по сверлению отверстий можно выполнять уверенно.

Как работает оснастка

Самодельные тиски выполняют предназначенную функцию следующим образом:

• Свободный конец шпильки с шурупом на конце выворачивается, что дает возможность отодвинуть подвижную губку от неподвижной.
• Между губками устанавливает заготовка, с выполненной заранее разметкой для просверливания отверстия.
• Шпилька закручивается до тех пор, пока не обеспечится надежное зажатие заготовки.

Теперь заготовка установлена на рабочую платформу, и сверлильный станок готов к запуску и выполнению задач.

Техника безопасности

При выполнении работ не нужно забывать о собственной безопасности. Перечень мероприятий охраны труда:

• Использовать одежду, защищающую участки открытые участки тела.
• Обувь должна быть закрытого типа (в сандалиях, сланцах или тапках работать нельзя).
• Пользоваться защитными очками, а лучше защитным экраном.
• На голове должен быть головной убор.
• На рабочем месте не должно быть посторонних предметов.

Одним из главных инструментов любой мастерской являются тиски. На первый взгляд это довольно простой инструмент, но на самом деле при помощи тисков можно производить довольно большое количество операций. Существует огромное количество разновидностей: столярные, слесарные, стуловые, крестовые. Случается так, что тиски могут прийти в негодность. В этом случае можно изготовить тиски своими руками.

В любой столярной мастерской можно увидеть тиски. Нередко требуется зажимать детали, чтобы обтачивать их или просто склеить между собой. С этими задачами могут справиться самодельные тиски, которые можно изготовить собственноручно, а цена такого изделия будет довольно мала. Зачастую губки у тисков изготавливаются из мягкой древесины во избежание порчи зажимаемой детали.

Для удобства тиски можно прикрутить к верстаку. В неподвижной части необходимо закрепить мебельную гайку, в которую будет вкручиваться шпилька, которая, в свою очередь, будет двигать подвижный механизм. На подвижную губку необходимо жестко прикрепить шайбу, а сам вороток прикрепить к рукоятке. Что касается наконечников для губок, то их можно изготовить из кусков фанеры.

Если необходимо собрать столярные тиски своими руками, то этот вариант считается оптимальным.

Для начала необходимо сделать разметку всех деталей, затем вырезать три одинаковых бруска (чем больше длина бруса, тем габаритней можно зажать изделие). Станину можно сделать из толстой доски или из 3 кусков фанеры. Просверлить по два вертикальных отверстия в двух неподвижных брусках. В одном из брусков просверлить отверстие под шпильку, которая будет выполнять роль зажимного механизма. Следующим шагом будет монтаж гайки в брус.

На конце шпильки нужно приварить небольшой прямоугольный пятачок и просверлить в нем 4 отверстия для крепления. После этого закрутить шпильку в неподвижную губку и ее конец прикрутить к подвижной губке, а саму конструкцию - к верстаку.

Эти тиски еще называют тисками Моксона или верстачными, они довольно удачно справляются с зажимом крупногабаритных досок, фанеры, различных панелей. Достоинством этого типа является то, что они не занимают небольшую площадь в мастерской, а изготавливаются они из дерева.

Размеры необходимо подбирать самостоятельно, столярные тиски для верстака своими руками можно изготовить используя минимум инструмента и материала.

Конструкция выглядит следующим образом:

Для изготовления понадобятся две шпильки, четыре гайки, три доски. После того как доски подготовлены и вырезаны по размеру, необходимо в неподвижной и подвижной части просверлить по два отверстия. Затем в неподвижной части в просверленные отверстия вставить гайки, предварительно смазав их клеем с двух сторон. Небольшой нюанс: отверстия в неподвижной части должны быть немного меньшего диаметра, чем сами гайки, во избежание прокручивания гайки в отверстии. Вначале шпильки необходимо приварить вороток для удобства или сделать деревянную ручку. Станину для неподвижной части можно сделать в форме ступеньки. Готовую конструкцию прикрутить к верстаку саморезами или болтами.

Если приходится часто работать с металлом, то для этих задач нужны крепкие металлические тиски, которые можно изготовить собственноручно.

Для того чтобы собрать слесарные тиски своими руками, необходимы следующие инструменты:

• Сварочный аппарат.
• Электродрель.
• Болгарка с зачистным кругом.
• Угольник для соблюдения необходимых углов.
• Сверла различного диаметра.

Помимо инструмента, вам понадобятся:

• Стальной швеллер диаметром 6 мм.
• Листовой металл толщиной 5−6 мм, можно больше.
• Уголок 70 на 70 или 50 на 50.
• Двадцать болтов с гайками.

Если есть шпилька диаметром 16 мм, то можно будет использовать ее в качестве прижимного винта, который будет двигать подвижную часть. Две гайки, в которые будет вкручиваться винт, самому изготовить довольно сложно и к тому же остальные детали довольно нестандартные и найти их довольно сложно, поэтому имеет смысл обратиться к токарю.

Затем приварить гайку к швеллеру, это нужно сделать соосно .

Торцы швеллера необходимо закрыть с помощью куска листового металла и прорезать в планке отверстие для винта.

Болгаркой вырезать два уголка и пластину. Уголки прислонить к швеллеру с обеих сторон и накрыть сверху куском листового металла. Получится своеобразная П-образная конструкция.

Станину можно вырезать из металла 7−10 мм и просверлить по четыре отверстия на каждой стороне, а также 6 отверстий в П-образке.

К станине приварить одну гайку, а по бокам гайки приварить два стопора из металла.

Из стали нужно вырезать заготовки для двух губок, подвижной и неподвижной. Неподвижную заготовку можно приварить сразу.

Затем приварить вторую заготовку на подвижную часть. На сами губки нужно сделать своеобразные набойки из толстого металла. Их можно приварить или прикрутить болтами.

При желании можно усилить губки с обеих сторон угловыми косынками из толстого металла .

Эти тиски ни чем не хуже покупных, а материальных затрат потребуется минимум. По такому принципу можно изготовить еще один вариант тисов из ручного домкрата. Готовое изделие можно покрасить, для придания эстетического вида.

Тот, кто пользуется сверлильным станком, наверняка знает, насколько сложно сверлить и одновременно держать заготовку, которая так и норовит прокрутится или отлететь и травмировать мастера. Как правило, в старых станках на станине отсутствуют тиски, что приносит определенные неудобства. Для более комфортной работы можно приобрести инструмент, а можно изготовить тиски для сверлильного станка своими руками.

Для станочных тисков понадобятся:

• Уголок 30 на 30.
• Шпилька с резьбой.
• Гайки под шпильку.
• Небольшой подшипник.
• По желанию можно окрасить изделие.

Чертеж выглядит следующим образом:

Для начала необходимо отпилить два уголка. Размер подбирается в зависимости от габаритов станины сверлильного станка. Из толстого металла вырезать болгаркой две губки и сделать разметку. В них просверлить дырки для крепления губок к основанию.

Взять кусок уголка и просверлить отверстие для шпильки. Сразу можно наварить подшипник, как показано на рисунке.

Напротив крепления с подшипником приварить аналогичный уголок и просверлить отверстие для вала.

Напротив крепления, где находится подшипник, необходимо приварить три гайки.

Для того чтобы было удобно крутить шпильку, можно приварить к ее началу гайку, в которую вставить вороток. Самодельные тиски для сверлильного станка по конструкции и качеству ничем не уступают заводским и стоят в разы дешевле.

Большинство рыболовов предпочитают самодельные тиски для вязания мушек, нежели покупные. Само приспособление имеет довольно простую конструкцию, что позволяет изготовить их в короткие сроки и без специальных инструментов в домашних условиях. Самым сложным этапом в изготовлении тисков являются сами губки. Их изготовливают из стального бруска прямоугольной формы. В готовых губках сверлятся два отверстия для крепления к тисам и одно под регулировочный винт. В отверстиях нужно нарезать резьбу (М6) метчиком.

Опору для тисов можно изготовить из стального прутка Т-образной или Г-образной формы. На конец одной из заготовок привариваются губки. Пруток необходимо приварить к опоре, а если нужно сделать опору регулируемой, то к заготовке приваривается кусок обрезной трубы, диаметр которой равен диаметру заготовки. Рекомендуется сделать длину опоры высотой около 20−50 см для более комфортной работы.

Если тиски пришли в негодность и нет возможности починить их, то не стоит сразу покупать новые, а попытаться сделать своими руками. Такой инструмент будет служить довольно долго и обойдется в разы дешевле.

Использование сверлильного станка предусматривает тот факт, что вы четко зафиксировали обрабатываемый элемент и он не будет двигаться до того момента, когда процесс сверления не будет полностью завершен. Только после того, как человек удовлетворен результатом, деталь можно убирать и использовать в других условиях.

Для зажима деталей в нужном положении используются тиски настольные для сверлильного станка. Сложно переоценить важность и влияние, которое оказывают станочные тиски на весь процесс работы, что связан с изготовлением и расточкой различных деталей.

В этой статье пойдет речь про станочные модели тисков, их разновидности и особенности.

1 Общая информация

Сами по себе станки сверлильного типа – это жесткие конструкции из нескольких основных элементов. Основанием станка всегда является станина, на которую крепят основную раму. Станиной оборудован как настольный станок, так и напольный образец.

Однако если рассматривать настольную разновидность оборудования, то здесь станина выступает в роли как основания, так и подложки под будущие материалы.

В напольных же моделях используются универсальные детали. Здесь уже станина выполняет функции основания, которое удерживает настольный станок на одном месте. Ну а непосредственно зажим деталей будут осуществлять специальные диски.

Изначально станки редко оборудуются тисками, так как это повышает их стоимость производства. Да и не всегда покупателю необходимы универсальные станочные тиски. Иногда для небольших работ хватает и базовой комплектации рабочего агрегата. Это касается людей, которые занимаются обработкой мягких материалов.

Например, дерева, пластика, цветных металлов слабой плотности и т.д. Здесь заготовку зажимать в тиски большой необходимости нет. По сути, ее можно даже держать в руках.

Согласитесь, человеку, который настольный станок сверлильного типа использует для сверления отверстий в досках под мебель, ни к чему покупать дорогие тиски от компаний Энкор или Sturm.

Ведь вполне возможно, что они ему и вовсе не пригодятся в работе. А стоимость на тиски настольные для сверлильного станка Энкор или Sturm хоть и не является такой уж большой, но все же повысит планку затрат. Но все меняется, если работать вам надо в полную силу и с серьезными металлами. В той же обработке стали без станочных тисков делать вообще нечего.

Ну не будете же вы держать своими руками заготовку, пока настольный станок выполняет сверление. Это запрещено техникой безопасности, да и просто неэффективно.

Человеческой силы недостаточно для того, чтобы качественно зафиксировать деталь в нужно месте и положении. Если же деталь надо устанавливать под определенным углом, то ситуация только усугубляется.

Причем не имеет значения, используете вы настольный или напольный станок, в любом случае неповоротные тиски вам будут просто необходимы. Кроме того, существуют и дополнительные прижимные детали, что частично выполняют функции, которые обеспечивают станочные тиски, только они стоят дешевле и легче монтируются.

1.1 Принцип действия тисков и прижимных механизмов

Сами по себе тиски являют собой мощный прижимной механизм из стальных деталей. Их конструкция может серьезно отличаться в зависимости от выбранной разновидности.

Например, неповоротные тиски сделанные своими руками имеют более жесткую конструкцию и стоят дешевле всех остальных, поворотные модели отличаются большей функциональностью, а универсальные сочетают в себе самые полезные функции и от тех и от других образцов. Только стоят они, как правило, дороже всех.

Определенные различия будут и между продукцией разных компаний. На современном рынке чаще всего встречаются тиски от Энкор и Sturm (например, в модели Sturm BD7037-999). Стоит понимать, что конструкция и решения в тисках Энкор будут отличаться от тех же решений, но уже в продукции компании Sturm (например, в модели Sturm BD7037-999). Однако общие принципы конструкции остаются практически одинаковыми.

Они состоят из:

• планки основания;
• двух зажимных деталей;
• винта для вращения с ручкой;
• передатчика усилий;
• дополнительных элементов.

Планка основания выполнена из жесткого металла. Он является основой для всей будущей конструкции. Именно на планку монтируются зажимы, на ней же просверливается отверстие под винт и продумываются передатчики усилий.

Поверх планки устанавливают зажимы на подшипниках. Один из зажимов подсоединен к винту, вращением которого удается изменять его положение. Винт может быть самым обыкновенным стержнем с резьбой (такие используют, когда собирают самодельные модели тисков), а может быть специально расточенным элементом с возможностью установки на него передающих шестерней.

При этом зажим в движение тоже приводится по своей системе. И она может различаться в зависимости от используемых деталей, а также предназначения самих тисков.

Так, простейшие неповоротные модели работают за счет прямого воздействия винта на один из зажимов или губок, как его называют в народе. При вращении винт проходит через резьбу, что нарезана в корпусе, а его крайняя часть напрямую соединена с губкой. Таким образом, закручивание винта по часовой стрелке ведет к его смещению ближе к встречному зажиму, а откручивание, наоборот, оттягивает конструкцию обратно.

Поворотные модели, как правило, по своей конструкции намного сложнее, поэтому здесь уже винтовые направляющие стержни могут быть оборудованы простейшими передачами прямоугольного типа из конусообразных шестерней.

Впрочем, поворотные образцы необязательно должны оборудоваться сложными механизмами, равно как и неповоротные не всегда ограничиваются одной только винтовой передачей, что установлена на резьбе.

Тут также большое влияние окажет тип производителя, его решения. Например, в линейке тисков от Энкор или Sturm есть поворотные станочные модели, как со сложными алгоритмами передачи усилий, так и с более простыми вариантами исполнения.

И необязательно сложная конструкция является большим плюсом. Например, те же тиски Sturm BD7037-999 собираются по простейшей технологии, а по своей популярности могут посоревноваться со многими более продвинутыми товарами от компании Энкор и т.д.

1.2 Прижимные планки

Не стоит забывать и про применение прижимных планок. Эти изделия, хоть и имеют крайне простую конструкцию, но все же отличаются довольно высокой эффективностью. Прижимная планка – это небольшой, выточенный из металла элемент с отверстием под одно или несколько креплений.

Планка может быть выгнута в одну из сторон. При монтаже ее на стол, планку необходимо прикрепить к основанию станка, предварительно зафиксировав над рабочим элементом. Например, стальной пластиной, трубкой и т.д.

После фиксации она надежно прижмет деталь и позволит вам обрабатывать ее так, как это необходимо. Планки могут быть как обычными пластинами, так и продвинутыми. Они могут иметь форму подковы, выгнуты под прямым углом, Т-образного зажима, крестовины и т.д.

Самые интересные поворотные образцы (да, такие тоже бывают) оборудованы даже пружинными механизмами, чтобы иметь возможность более эффективно взаимодействовать с обрабатываемой деталью во время сверления.

Однако все эти приспособления все равно будут уступать по эффективности стандартным тискам. Впрочем, если вы используете настольный вариант станка небольшой мощности, то прижимных планок в этом случае будет более чем достаточно.

2 Виды и отличия

Станочные тиски разделяют на несколько основных видов. Разобравшись в них, вам будет намного проще ориентироваться во всем том разнообразии, что представлено на рынке.

Так, станочные тиски делят на:

• неповоротные;
• поворотные.

Каждая из этих разновидностей имеет свои особенности и даже сферу применения. Более того, разные компании по-разному относятся к производству тех или иных изделий.

Например, компания Энкор предпочитает заниматься изготовлением преимущественно поворотных сложных тисков, что используются в промышленности и машиностроении.

2.1 Неповоротные тиски

Эти станочные тиски еще называют стационарными. Почти полностью их конструкция уже была описана выше. Образец состоит из жесткого основания, на котором закреплены два зажима или губки. На один из зажимов воздействует винтовой механизм с ручкой. При его вращении губка перемещается в одну из сторон.

Если станочные тиски имеют продвинутую структуру, то губку можно будет вращать в одном из направлений, чтобы менять площадь воздействия на рабочий элемент.

Например, одна сторона губки может иметь плоскую форму, для надежной фиксации пластин и элементов с плоскими сторонами, а вторая будет специально проточена для круглых изделий типа труб. Совершенно очевидно, что проще всего изготовить самодельные универсальные тиски для сверлильного станка выполненные своими руками. Хотя при работе своими руками вам придется существенно попотеть, так как дело это не из легких.

Тиски Sturm BD7037-999 являют собой самый популярный образец простейших фиксационных механизмов.

За счет низкой стоимости, высокой эффективности и простой конструкции они могут посоревноваться с популярнейшими моделями от компании Энкор и других известных производителей подобного оборудования.

2.2 Поворотные тиски

Поворотные тиски от не поворотных отличатся тем, что они позволяют манипулировать фиксируемым объектом в нескольких направлениях. Например, стандартный настольный станок оборудован одной только станиной с креплениями под болты.

Эти крепления специально задуманы, чтобы на настольный станок можно было быстро и своими руками установки крепежные планки или тиски.

Однако фиксация тисков не поворотного типа не позволяет нам вращать их так, как захочется. То есть, к примеру, если вам необходимо будет обработать прямоугольную деталь в одном месте, а затем в другом, то тиски в лучшем случае придется разжимать и сжимать заново.

Как вы сами понимаете, такие действия не способствуют повышению эффективности работы на производстве. Совсем другую ситуацию дают нам поворотные агрегаты. Простейшие поворотные тиски можно вращать вокруг своей оси. Это довольно удобно.

Однако бывают и более продвинутые модели. Это продольно-вращательные тиски, которые позволяют не только вращать заготовку, но и смещать ее на пару сантиметров от центральной оси.

Ну и самый эффективный, равно как и самый дорогой, вариант – это поворотные модели, что могут вращаться в трех плоскостях. Их еще называют глобусными.

Такие механизмы, в придачу к вышеописанным функциям, позволяют также наклонять деталь по вашему усмотрению. То есть дают возможность манипулировать ее положением в трехмерном пространстве.

2.3 Самодельные тиски для сверлильного станка выполненные своими руками (видео)

Сделать удобные и качественные самодельные тиски довольно просто. Даже легче, чем заниматься вязанием. Они могут понадобиться в случаях, когда необходимо надежно зафиксировать деталь или изделие. Дополнительным преимуществом таких тисков является их низкая стоимость в изготовлении, так как не каждый человек может позволить себе приобрести серийную модель.

Заводские модели тисков делаются универсальными, поэтому не всегда могут хорошо зафиксировать абсолютно любую деталь. А также они имеют большую массу и габариты. Тиски, собранные своими руками, можно сделать наиболее удобными для выполнения определенного вида работ. Это поможет увеличить эффективность труда и уменьшит затраты времени.

Любой мастер, который постоянно работает в своей мастерской, знает, что тяжело обойтись без такого инструмента как хорошие тиски. Такое зажимное устройство помогает выполнять разные операции с изделиями из древесины, пластика и металла. Применение тисков может гарантировать эффективность и хорошую точность при выполнении различных видов работ. А также обеспечит безопасность человека. Когда нет возможности купить заводскую модель такого приспособления, то ее довольно просто сделать самостоятельно. На эту операцию уйдет мало сил и времени.

Самодельные тиски принято разделять на такие виды:

1. Слесарные;
2. Столярные.

Изготовление сверлильного станка

Необходимые материалы

Самодельные тиски для сверлильного станка в домашних условиях изготовить довольно просто. Они не нуждаются в сложных расчетах и конструкторских разработках. В сети можно найти очень много качественных чертежей слесарных тисков. Очень простая, но качественная конструкция изготавливается при помощи железных труб или швеллера.

Для сборки слесарных тисков своими руками понадобятся такие материалы:

1. Небольшая железная труба, которая будет служить внутренней подвижной деталью устройства;
2. Железная труба меньшего размера, которая будет выполнять роль внешней неподвижной части;
3. Большая гайка размером М16;
4. Большой винт размером М16;
5. Специальный вороток, через который вращение будет передаваться винту;
6. Две металлические опоры, которые будут фиксировать на станине неподвижную часть;
7. Два отрезка металлического прямоугольного профиля, которые будут служить губками тисков;
8. Несколько стопорных гаек размера М16.

Слесарные тиски

Собирать такую самодельную конструкцию необходимо начать с того, что к краю торца металлической трубы большого размера, которая будет неподвижным узлом устройства, прикрепляют фланец при помощи ручного сварочного аппарата. В центр фланца нужно приварить гайку размером М16. Далее, к торцу железной трубы меньшего размера необходимо приварить еще один фланец и в него пропустить ходовой винт.

К краю винта нужно приварить еще одну гайку, которая будет фиксирующим элементом. Окончание винта, к которому закреплена гайка, нужно пропустить сквозь трубу малого диаметра, а потом вставить его в сквозное отверстие фланца. Стоит запомнить, что гайка обязана прикручиваться к фланцу изнутри.

На ходовой винт, который находится снаружи фланца, необходимо надеть шайбу и накрутить гайку. Далее, она надежно приваривается к винту. Еще одну шайбу стоит установить между поверхностью металлического фланца и гайкой. Это поможет снизить силу трения между ними. На этом этапе работ необходимо быть очень внимательным и не допустить ошибок.

После сборки подвижного узла приспособления нужно вставить его в металлическую трубу большего размера и закрутить другой конец винта в другой фланец. Для того чтобы присоединить вороток к винту, который немного выступает из трубы меньшего размера, стоит приварить к нему гайку или мушку. В ее сквозное отверстие и нужно пропустить вороток.

Хорошие зажимные губки для стоит сделать из небольших прямоугольных труб. Их нужно закрепить к неподвижной и подвижной деталям устройства. Чтобы тиски были намного устойчивее, к низу неподвижной железной трубы необходимо приварить несколько опор. Их роль могут выполнять прямоугольные трубы и куски уголков.

Труба малого размера при вращении ходового винта тоже способна проворачиваться. Это делает применение подобной конструкции очень проблематичным. Чтобы этого избежать, сверху неподвижной трубы стоит проделать небольшую прорезь, а в подвижную часть закрутить фиксатор. Этот винт должен перемещаться в прорези , не допуская вращения малой трубы.

Столярный инструмент

Многим людям довольно часто приходится обрабатывать деревянные детали. Эта обработка обычно связана со сборкой разных конструкций из дерева или их ремонтом. Делать такую работу, применяя заводские устройства с железными зажимными губками, очень неудобно. А также это может привести к повреждениям деревянного изделия, возникновениям трещин или вмятин. По этой причине для деталей из дерева лучше применять самодельные тиски. Чтобы их собрать, не понадобится много времени и сил.

Чтобы собрать столярные тиски своими руками, нужно найти такие материалы:

Станина подобной крестовой конструкции, на которой закрепляются направляющие из металла, фиксируется на рабочей поверхности верстачного стола с помощью болтов или саморезов. В подвижной губке тисков и в корпусе нужно . Они необходимы для винта и двух металлических направляющих. Эти сквозные отверстия стоит просверлить одновременно в обоих брусках, чтобы они были на одном уровне относительно друг друга.

Далее, направляющие закрепляются в корпусе станочного изделия, а на них одевается подвижная губка. В центральное сквозное отверстие двух угловых брусков необходимо вставить ходовой винт, на который с задней части корпуса прикручивается гайка. На другой конец винта, который выходит за переднюю часть подвижной части, нужно тоже навернуть и приварить стопорную гайку. Чтобы прикрепить к винту вороток, стоит просверлить в нем сквозное отверстие такого же диаметра. Далее, к воротку приваривается еще одна гайка.

Работают такие столярные мини-тиски очень просто. Вращаясь, ходовой винт закручивается в металлическую гайку, которая приварена к обратной стороне корпуса изделия. Тем самым подвижная губка притягивается к неподвижной части. Их принцип действия очень похож на домкрат.

Тиски для сверлильного станка - вещь необходимая и недешевая. Они исполняют роль фиксатора при работе со сверлильным станком. Чтобы деталь была надежно и крепко закреплена, не «ходила» и не смещалась, используют зажимные губки. На современном рынке представлено огромное количество моделей, все они оснащены разными функциями. В комплектацию сверлильного станка часто не включены тиски, поэтому возникает вопрос: можно ли сделать их своими руками? Ответ прост: конечно можно. Необходимо немного потратиться, чтобы сделать удерживающее устройство достойного качества.

Виды тисков для сверлильного станка

Тиски можно разделить на две основные группы:

1. поворотные;
2. неповоротные.

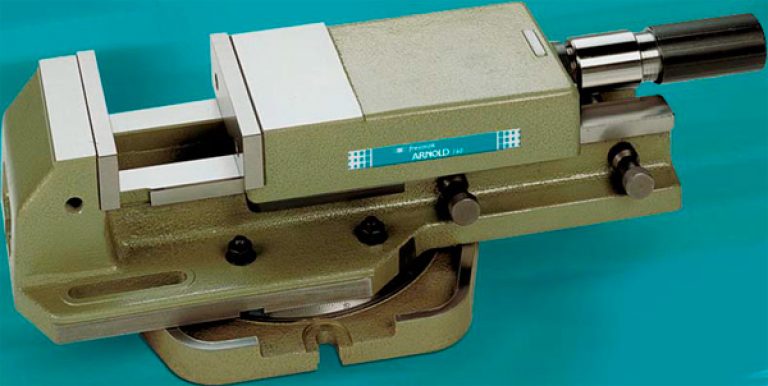

Поворотные тиски

Такой вид тисков позволяет зафиксировать деталь, просверлить в ней отверстие в нескольких местах, не вынимая ее из зажимных губок. Могут вращаться на 360 градусов, что позволяет с легкостью просверлить нужное количество отверстий, не потратив много времени. Используются чаще всего при серийном производстве, на заводах и фабриках, когда от времени зависит количество сделанных деталей.

Некоторые поворотные фиксаторы оснащены крестовыми направляющими (крестовые тиски). Они позволяют перемещать зафиксированную деталь не только под определенным углом, но и в горизонтальной плоскости по двум осям. В домашних условиях сделать такую конструкцию довольно сложно, но есть несколько способов.

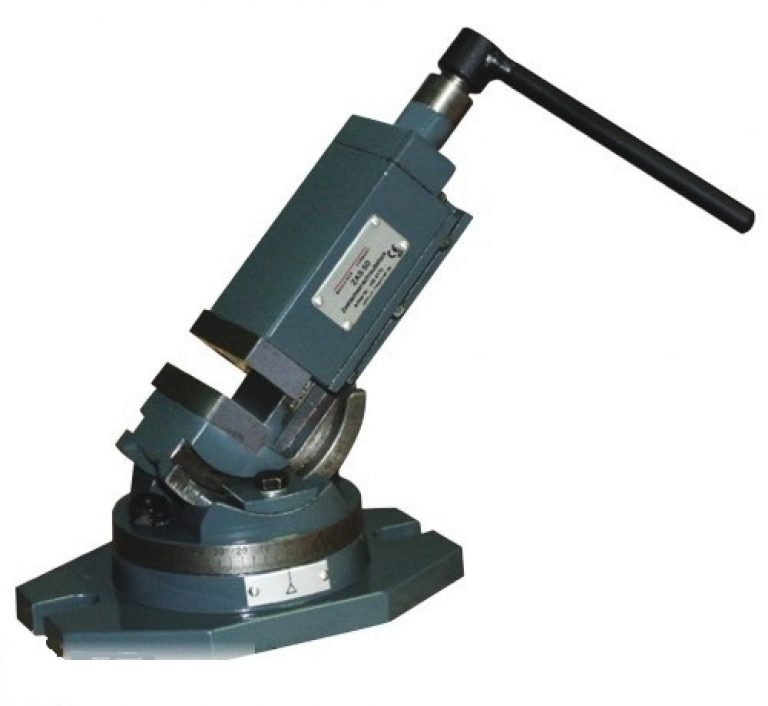

Существует еще один вид поворотных тисков - глобусные или синусные . Они позволяют перемещать зафиксированную деталь в трех плоскостях, что значительно повышает производительность. Такой вид необходим только при серийном производстве. Глобусные тиски позволяют делать наклонные отверстия в детали. Интересно наблюдать за их принципом действия по видео.

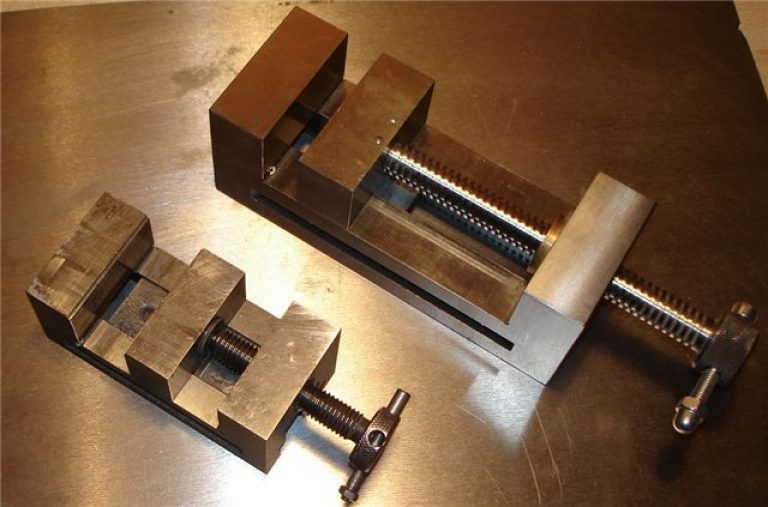

Неповоротные тиски

Часто неповоротные тиски называют стационарными. Представляют собой конструкцию из двух зажимных губок, которые фиксируют деталь в одном положении. Деталь нельзя переместить, не разжав губки. Такой вид очень удобен при работе со сверлильным станком в домашних условиях. Достаточно легко их сделать своими руками. Преимуществом является доступная цена.

Конструкция и назначение тисков

Сверлильный стано к предназначен для просверливания отверстий в разных материалах. Если необходимо просверлить отверстие в мягком пластике или древесине, фиксатор для заготовок можно не использовать. Такую конструкцию легко удержать руками. Но если необходимо сформировать отверстие в металле, то без тисков не обойтись. Во-первых, удержать руками конструкцию очень сложно, во-вторых, это запрещено техникой безопасности. Особенно необходимы фиксаторы для сверлильного станка в случае, когда заготовку нужно закрепить под определенным углом.

Поскольку главной функцией зажимов для сверлильного станка является фиксация заготовки, основу конструкции чаще всего делают из стали. Современные продавцы предлагают огромное количество разнообразных моделей, которые оснащены всевозможными функциями. Но конструкция всегда подразумевает наличие:

• Стального основания - на него крепятся все остальные детали, неподвижная часть. В основании всегда есть отверстия для фиксации на полу или столе.
• Неподвижная губка - приваривается к основанию.
• Подвижная губка - соединяется с винтом, который приводит губку в движении. За счет чего обеспечивается зажим заготовки.
• Винт с ручкой - приводит в движении подвижную губку, на необходимом расстоянии друг от друга фиксирует губки.
• Пластины - крепятся на зажимные губки, изготавливаются из прочного металла, могут иметь разную форму (угловая, вогнутая, плоская).

Инструкция по изготовлению сверлильных тисков своими руками

Сделать неповоротные станочные фиксаторы своими руками довольно просто. Самодельные тиски для сверлильного станка удобны, экономичны, их изготовление не отнимает много времени. При изготовлении самодельных зажимов для станка рекомендуется использовать крепкий металл, например, сталь.

Для изготовления самодельных фиксаторов потребуется: основание (металлический короб в форме прямоугольника с высокими торцами, внутренняя часть должна быть полой), две пластины, выполняющие роль зажимных губок, винт, рычаг, зажим для губок (две небольшие детали, с помощью которых можно соединить подвижную губку и винт), гайки.

Первое, что следует сделать - нарисовать чертеж будущих тисков для сверлильного станка, подогнать все размеры. Можно воспользоваться обучающим видео, в котором размеры уже высчитаны. Затем, необходимо подобрать или купить заготовки деталей для самодельных зажимов. После того как все детали в наличии можно приступать к изготовлению:

Каждый вид станочных фиксаторов предназначен для определенного вида работ. Для домашнего использования лучше всего подойдут недорогие неповоротные тиски. Для серийного производства, безусловно, рентабельнее приобретать поворотные тиски. Изготовление самодельных зажимов - процесс несложный и быстрый. Если воспользоваться обучающим видео, то время изготовления уменьшится в несколько раз.
