Как рассчитать высоту конька вальмовой крыши. Расчет высоты конька четырехскатной крыши

Для небольших хозяйственных строений часто используют простую односкатную кровлю. Для частного дома стоит подобрать что-то более эффективное и красивое, например, крышу с четырьмя скатами. Такой вариант используется довольно часто, особенно, если «коробка» дома имеет квадратную форму. Но такая конструкция может быть довольно сложной. А как правильно сделать расчет четырехскатной крыши? Давайте разберемся.

Расчет четырехскатной крыши — общие понятия

Прежде всего, стоит разобраться с самой конструкцией четырехскатной крыши и ее разновидностями. Общие представления можно получить уже исходя из названия. В такой кровле используют сразу четыре ската. При этом различаются следующие разновидности:

Шатровая. Именно такой вариант можно назвать классической четырехскатной крыши. Такая конструкция имеет треугольные скаты, сходящиеся в одной точки в верхней части крыши. Шатровая кровля применяется, в основном, при строительстве квадратных зданий.
Вальмовая. В этом случае две стороны имеют треугольную форму, а две другие выполнены в виде трапеции. Такая конструкция крыши встречается чаще, чем шатровая. Именно этот вариант чаще всего используют, если хотят сделать мансарду.

Каждая разновидность четырехскатной крыши имеет свои подвиды. Встречаются сложные и более простые конструкции. Но в любом случае очень важно сделать правильный расчет четырехскатной крыши, от этого будет зависеть ее долговечность и надежность.

Кровля с четырьмя скатами имеет свои преимущества. Например, под такой крышей остается много пространства, которое будет надежно защищено от атмосферных явлений и холода. В результате у вас появится свободное помещение, которое можно использовать для хранения вещей или для проживания. Кроме того, сама стропильная система довольно прочная, такая кровля способна выдержать большие нагрузки.

Если говорить о недостатках, то в первую очередь стоит упомянуть о сложности конструкции. Если сравнивать ее с односкатной или двускатной крышей, то при возведении вам необходимо иметь определенные навыки и умения. Поэтому, чаще всего, при возведении четырехскатной крыши прибегают к помощи профессионалов.

Строя дом, «коробка» которого выполнена в виде квадрата, очень часто выбирают кровлю, состоящую из четырех скатов. Но и при другой форме строения такой вариант крыши вполне приемлем. Четырехскатная кровля прочная и надежная, кроме этого, она может украсить ваш дом. Но, как и при любом строительстве, очень важно сделать правильный расчет, именно об этом и пойдет речь в следующей части.

Проводим вычисления

Перед началом любого строительства необходимо сделать проект будущего сооружения, рассчитать все параметры и количество используемых материалов. Если речь идет о крыше, то тут важны следующие характеристики:

используемые кровельные материалы;
уклон ската;
параметры и проект стропильной системы.

От используемого для кровли материала будет зависеть максимальный и минимальный уклон ската. Именно с этого начинается расчет четырехскатной крыши. Например, для шифера это значение лежит в пределах от 15 до 60 градусов. Если вы будете использовать популярную сегодня металлочерепицу, то угол уклона ската может быть от 30 до 60 градусов. Для мягкой кровли этот параметр не должен превышать 15-20 градусов.

Кроме этого, при выборе уклона ската может зависеть от количества зимних осадков и архитектурных особенностей. Если снега выпадает много, то уклон делается больше. В этом случае Вам не придется проводить уборку снега с кровли.

Но стоит помнить, что чем больше угол уклона, тем выше будет кровля. Поэтому необходимо сделать правильные расчеты, чтобы и снег не скапливался, и не испортить внешний вид самого дома.

Сложная конструкция вальмовой крыши требует точных расчетов в процессе ее проектирования. Правильные вычисления позволят обеспечить надежность, прочность и длительный срок службы кровельной конструкции. Быстро и грамотно выполнить расчет вальмовой крыши можно с помощью калькулятора. Такая онлайн программа поможет достоверно составить полную схему устройства кровли, с учетом всех необходимых параметров.

Вальмовая крыша – это четырехскатная конструкция. Боковые ее стороны выполняются в форме трапеции, а торцовые скаты имеют треугольное строение. Все части устройства расположены к основанию под одинаковым углом.

Для осуществления правильных расчетов конструкции вальмовой кровли следует учитывать все ее основные составные элементы:

Верхушка – конек. Устройство представляет собой брус, который фиксируется на самой верхней точке горизонтальной плоскости крыши. Он несколько меньше от общей длины здания и служит для соединения элементов стропильной системы.
Стропила центральные. Такие несущие элементы кровельной конструкции размещаются по высоте и длине скатов, а также конька.
Угловые стропила. Располагаются такие брусья под наклоном. Установка их начинается от конька и завершается на краю здания.
Вальмы. Такие наклонные элементы одной стороной соединяются с коньком, а второй – с угловыми стропилами.
Мауэрлат. Данный элемент позволяет соединить стропильную систему со стенами здания. Такая привязка выполняется по всему периметру здания.
Свесы. Обычно данная защитная конструкция является удлиненной частью стропильных ног. Для вальмовых крыш характерны карнизные свесы, которые позволяют оградить стены дома от воздействия влаги.
Обрешетка. Такое устройство необходимо для закрепления кровельного материала, а также гидроизоляционного слоя и утеплителя. Обрешетка может быть разреженной и сплошной. Ее тип зависит от вида кровельного покрытия.

При онлайн расчетах кровли берется во внимание ее покрытие. Материал может быть в виде рулонов, отдельных модулей или листов.

Вальмовые крыши не имеют фронтонов. Основным их достоинством является жесткость всей конструкции и хорошая обтекаемость покрытия. Но спроектировать такого типа надежную кровлю достаточно сложно без большого количества отходов материала. Поэтому лучшим помощником при составлении плана строительства кровли является калькулятор, который при внесении всех данных предоставит достоверные расчеты вальмовой крыши с чертежом.

Калькулятор онлайн

Для выполнения расчета с помощью предоставленного калькулятора необходимо всего лишь достоверное внесение параметров вальмовой крыши. Онлайн программа быстро и точно рассчитает количество всех необходимых элементов стропильной системы, их длину, а также размеры конька.

Основными определяющими показателями расчетов крыши вальмового типа являются: ширина и длина здания, его высота и уклон кровли. Также учитываются размеры свеса. При выборе ширины стропил берутся во внимание нагрузки облицовочного материала крыши, а также давление воздушных потоков ветра и снежных масс.

Обрешетка

Правильный выбор материала обрешетки влияет на прочностные свойства вальмовой крыши. Оптимальным вариантом для кровли такого типа считается доска толщиной 3 сантиметра и шириной 10 сантиметров. Параметры могут изменяться в большую сторону в зависимости от характеристик материалы для покрытия конструкции.

Шаг обрешетки выполняется в пределах от 20 до 70 сантиметров. Для металлочерепицы соблюдается расстояние между досками 35 сантиметров, шифер требует большей дистанции – от 50 до 70 сантиметров. Длина пиломатериала составляет 6 метров.

При укладке мягкой кровли используется сплошная обрешетка. Ее конструкция состоит из фанеры или листов ОСП. Укладка материала в такой конструкции выполняется с зазором не больше одного сантиметра.

Более достоверные параметры обрешетки можно уточнить у производителей материала, подобранного для покрытия кровли. Используя калькулятор для расчета вальмовой крыши можно определить необходимый объем древесины для всей стропильной системы.

Материал для теплой кровли

Утепленная крыша – это достаточно простой способ сохранить тепло в доме. Такой вариант кровельной конструкции позволяет использовать мансарду как жилое помещение. Для укладки пирога используются различные материалы в таком порядке:

пароизоляционное покрытие – металлизированная трехслойная пленка;
утеплитель – минвата из базальтового волокна с толщиной не менее 10 сантиметров;
гидроизоляция – пленочный материал, защищающий утеплитель от влаги;
контробрешетка – конструкция толщиной не меньше 3 сантиметров из деревянных брусков, обеспечивающая вентиляционный зазор.

Если в качестве теплоизоляции применяются пенополистирольные плиты, то укладку барьера для водяного пара можно не проводить. Гидроизоляционный материал и утеплитель укладывается на крышу только сплошным слоем. Все стыки должны быть герметично проклеены специальной лентой.

Достаточно популярной разновидностью крыши является . Относят эту разновидность к четырехскатным конструкциям.

Для шифера пример расчета следующий:

Обычно используют для покрытия семь листов волнового шифера, полезная площадь которых равна 1,335 м 2 .
Если применяются 8 листов такого материала, то значение полезной площади равно 1,56 м 2 .
Далее, значение общей площади крыши делят на значение полезной площади материала. Если площадь крыши, например, 26,7 м 2 то количество листов шифера, необходимого для оборудования кровли, равно 20 штук.

Пример расчета для металлочерепицы:

Выбирая подобный материал для покрытия, стоит знать, что чем меньше размер материала, тем больший размер стыков необходимо применять.
Изначально значение общей площади умножают на поправочный коэффициент, равный 1,1.
После этого получившееся значение площади делят на полезную площадь черепицы, в зависимости от ее размера и, соответственно размера нахлествов.

Если конструкция покрытия крыши комбинированная и сложная, то значение перерасхода может достигать 60%.

Калькулятор расчета крыши

Шаг стропил

Значение расстояния, которое образуется между двумя стропилами называется шагом. Большая часть конструкций сделана таким образом, что шаг равен 1 м . Установлено и минимально допустимое значение такого параметра, равное 60 см.

Процесс расчета расстояния между стропилами выглядит следующим образом:

Изначально нужно выбрать ориентировочно предполагаемый шаг стропильной системы. Отталкиваться можно от вышеуказанных значений, т.е. расстояние равно 1 м.
Следующее значение, которое понадобится – это длина конька (ската).
После этого, длина стропила разделяется на ориентировочно выбранное значение шага. Полученный результат округляется до большего значения, после чего увеличивается на 1.
Последнее при расчете – это деление общей длины ската на значение из предыдущего пункта. Это и будет необходимое расстояние, которое нужно соблюдать в процессе установки .

На примере можно рассмотреть конструкцию , длина ската которого равна 12 м, а ориентировочно выбранное расстояние шага – 0,8 м:

12 / 0,8 = 15. Если число в расчете получилось нецелым, то его следует округлить до ближайшего целого значения.
15 + 1 = 16. Прибавка на единицу для более точных расчетов количества ног в конструкции.
12 / 16 = 0,75 м. Это значение будет оптимальным расстоянием шага для стропильной конструкции.

Шаг стропил

Выбор угла ската кровли и определение высоты конька

Как и в предыдущих расчетах, процесс определения высоты конька зависит от выбранного угла ската . Несмотря на то, что вальмовая конструкция крыши позволяет соорудить скаты, имеющие разное значение углов, лучше всего делать конструкцию с одинаковыми углами.

Это позволит нагрузке распределяться равномерно и иметь крыше эстетичный внешний облик.

ВНИМАНИЕ!

Значение угла наклона относительно вальмовой разновидности конструкции варьируется между 20 и 45 градусами.

На более конкретное определение такого параметра влияют :

Фактор повышенной нагрузки от снега предполагает сооружение конструкции с более крутым наклоном.
Если ветер в районе расположения дома сильный и порывистый, то рекомендуется уклон делать не больше, чем 30 градусов.
Намерение помещение чердака использовать под жилое помещение. В данном случае учитывается удобство передвижения по чердаку и возможность обеспечить все коммуникативные конструкции таим образом, чтобы к ним был свободный доступ в случае необходимости.
Покрытие, выбираемое для кровли, также играет немаловажную роль. Выбирая определенный материал, нужно поинтересоваться минимально дозволенными характеристиками в отношении угла ската.

Относительно высоты конька, то определить ее очень просто, зная значение угла ската. В конструкции необходимо условно выделить прямоугольный треугольник, в котором одна из сторон будет искомой высотой .

Формула: h = b / 2 * tanA .

Угол наклона крыши

Заключение

Этап проектирования дома и всех элементов его конструкции достаточно сложный и кропотливый. Очень важно внимательно проводить все расчеты и каждый раз их перепроверять. Облегчить такую задачу может наглядное изображение в меньшем масштабе всей будущей конструкции.

Вконтакте

Warning : Use of undefined constant WPLANG - assumed "WPLANG" (this will throw an Error in a future version of PHP) in /var/www/krysha-expert..php on line 2580

Warning : count(): Parameter must be an array or an object that implements Countable in /var/www/krysha-expert..php on line 1802

Вальмовые крыши относятся к категории сложных конструкций. Как и любой архитектурный элемент, они имеют свои сильные и слабые стороны. В некоторых регионах нашей страны таким видам традиционно отдают преимущество, они встречаются чаще всего.

Невозможно сделать правильный расчет без понимания самого предмета. Каждый элемент играет очень важную роль, любые ошибки оказывают крайне негативное влияние на общие показатели прочности и устойчивости системы. Даже небольшие просчеты могут становиться причиной возникновения аварийных ситуаций. Из каких деталей состоит вальмовая крыша?

Таблица. Составляющие вальмовой крыши

Элемент крыши	Краткое описание и назначение
	Самые большие по длине и наиболее нагруженные элементы стропильной системы. Устанавливаются по углам скатов, на них опираются нарожники. Как правило, изготавливаются из спаренных стропилин, за счет этого увеличиваются несущие способности.
	Ничем не отличаются от стропильных ног обыкновенных скатных кровель, чаще всего это доски 50×150 мм.
	Формируют вальмы, верх опирается о накосные стропилины, пятка на мауэрлат. В целях уменьшения нагрузки на диагональные стропила устанавливаются дополнительные подпорки. В зависимости от конкретных особенностей крыши нарожники могут опираться на шпренгель, угловые подкосы и т. д.

При выборе вальмовой крыши надо знать о ее преимуществах и недостатках.

Преимущества конструкции:

во время строительства нет надобности учитывать направление преобладающих ветров, крыша имеет полностью одинаковые параметры парусности со всех сторон;
крыша жесткая, может выдерживать значительные снеговые и ветровые нагрузки. Использование специальных элементов дает возможность перекрывать дома с большой площадью;
не имеет фронтонов, что несколько облегчает и уменьшает объем кладочных работ.

Недостатки:

требует много пиломатериалов, это увеличивает сметную стоимость строения;
технологическая сложность. Процесс возведения вальмой кровли имеет много индивидуальных нюансов, такие работы могут выполнять только очень квалифицированные строители;
большое количество непродуктивных отходов кровельных материалов. Особенно это касается металлических кровель – отрезанные под углами куски приходится выбрасывать.

Общий алгоритм функционирования калькулятора

В сети есть много различных калькуляторов, но все они действуют по одинаковой схеме и используют одни и те же формулы. Ни один из них не может изменить математические принципы расчетов, программа включает в себя общепринятые нормы и формулы. На выходе пользователи получают параметры и количество стропил, в том числе и располагаемых по диагоналям. Подсчитывается длина конька, объем пиломатериалов для . При желании можно подсчитать количество кровельных материалов в зависимости от их типа, метраж гидроизоляционных материалов и т. д. Пользователю надо по очереди вводить исходные данные, при этом следует использовать рекомендованные размеры.

Какие формулы применяет калькулятор? Приведем лишь некоторые из них.

Вальмовая крыша имеет высокие эксплуатационные характеристики и сложную конструкцию, однако благодаря онлайн калькулятору произвести ее расчет сможет каждый домовладелец. Наш калькулятор достоверно рассчитает конструкцию вальмовой четырехскатной крыши. По результатам вычислений формируется 2D чертеж крыши и выполняется 3D визуализация.

Вальмовая крыша имеет четыре ската - торцовые в форме треугольников и боковые в виде трапеции. Скаты расположены под одинаковым углом к основанию. Их бока соединяются вальмами (наклонными ребрами), а верхушки – коньком. По периметру дома укладывают мауэлрат, на который опираются стропила. Вальмовая четырехскатная крыша имеет карнизный свес, в зависимости от ваших предпочтений

Достоинства и недостатки вальмовой крыши

Хоть расчет вальмовой крыши сложный, это одна из самых популярных конструкций для частного дома. Она имеет ряд преимуществ:

Обтекаемость кровельного покрытия;
Жесткость конструкции;
Отсутствие фронтонов

Вальмовая крыша также имеет ряд недостатков:

Сложность расчетов и установки крыши;
Большой отхода материала (особенно МЧ).

Таким образом, достоинств больше, а онлайн калькулятор с чертежами крыши в деталях поможет в ее расчёте.

Специфика работы калькулятора расчета вальмовой крыши

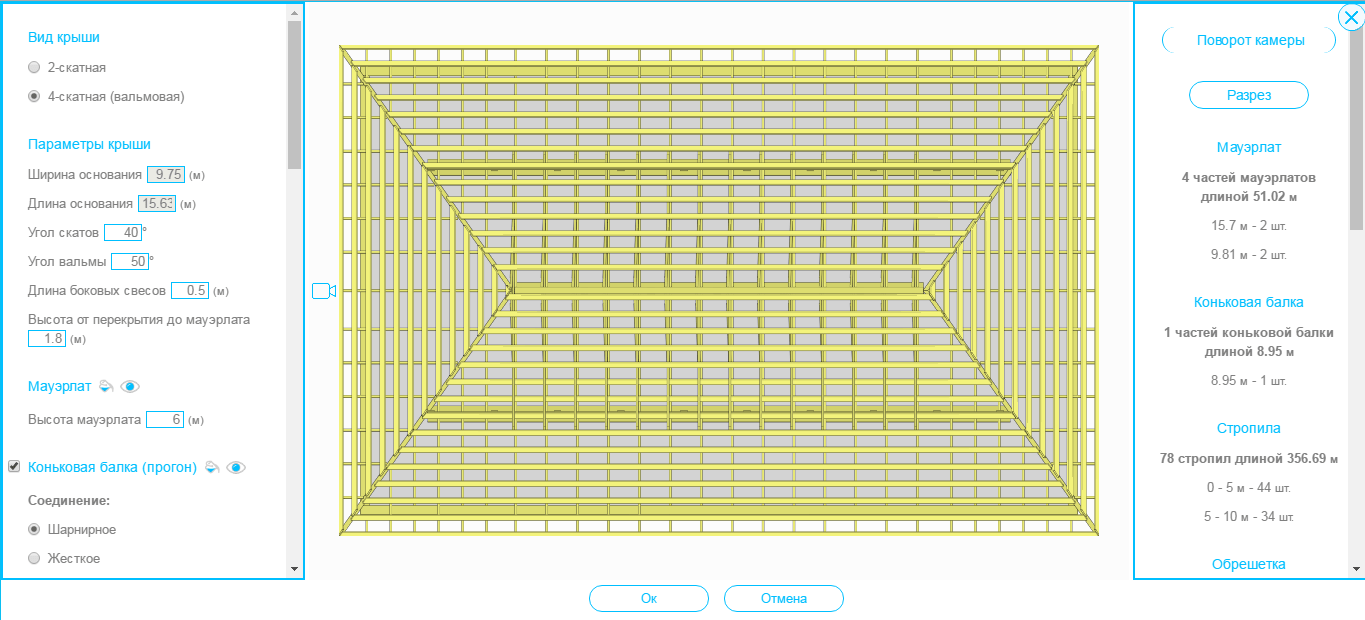

Наш калькулятор сделает моментальный расчет стропильной системы вальмовой крыши – длину и количество стропил (в том числе диагональных), длину конька. От домовладельца требуется ввести лишь начальные параметры: длину и ширину дома, скат кровли, высоту. Хочется отметить, что ширину доски для стропил нужно выбирать исходя из нагрузок, как от ветровых и снега, так и от массы самого материала для кровли. Если вы делаете теплую крышу, то расстояние между стропил, должно соответствовать ширине утеплителя, чтоб избавиться от подрезок и не тратить материал.

Обрешётка

Доска для обрешётки обычно используется толщиной 30 мм. Ширина может быть разная, для металлочерепицы с шагом 35 см в соответствии с длиной продольной оси модуля МЧ «Монтеррей» оптимальная ширина доски - 100мм, для других типов покрытий, шаг и ширина доски может быть разной. Не забывайте, что на обрешётку для мягкой кровли, поверх будет класться ОСП или фанера сплошным ковром.

При устройстве теплой крыши необходимы:

Утеплитель толщиной 100 мм, но лучше 150-200 мм.
Гидроизоляция, пароизоляция;
Контробрешетка толщиной не менее 30 мм.

Как вы уже поняли, рассчитать вальмовую крышу на онлайн калькуляторе очень легко, даже обладая совсем слабыми знаниями в строительстве. Основные конструктивные особенности вальмовой крыши схожи с геометрией школьной программы, по этому давайте считать вместе.
