Мягкая кровля технология монтажа плоская крыша. Как покрыть крышу мягкой черепицей: пошаговый монтаж от основания Способы монтажа мягкой кровли

Время чтения ≈ 4 минут

Использование гибкой черепицы позволяет придать любому строению стильный и современный вид. Проводить работу можно своими силами: сложностей при укладке изоляционных слоев, кровельного материала не возникнет. Сложность и продолжительность работ зависит только от формы крыши, ее размеров и конструкции.

Схема устройства крыши из мягкой кровли

С чего начинается монтаж гибкой черепицы?

Для укладки битумной черепицы своими руками потребуется создать прочную основу — стропильную конструкцию. Она изготавливается из бруса с размерами 150×50 мм. Расстояние между соседними стропилами составляет около 60 см. Расположение элементов определяет будущую конструкцию крыши. Но независимо от размеров или угла ската монтаж мягкой кровли будет выполняться без особых проблем. После строительства стропильной системы или перед сборкой конструкции рекомендуется выполнить обработку пиломатериалов антисептиком.

Следующий этап — пароизоляция крыши. Монтаж слоя производится со стороны чердачного (мансардного) помещения. Крепление рулонного материала начинается от конька, параллельно карнизу.

К стропильной конструкции слой прикрепляется строительным степлером. Каждый новый слой накладывается на предыдущий нахлестом порядка 10-15 см. Закрепляются стыки фольгированной клейкой лентой.

Утепление мягкой кровли

Укладка утеплителя минваты проводится с наружной стороны. Первый слой листов утеплителя будет находиться между стропилами (перпендикулярно карнизу). Перед их укладкой потребуется выполнить черновую обшивку со стороны чердачного помещения. Оптимальная толщина слоя утеплителя для центрального региона России составляет около 15-20 см (2 листа утеплителя).

Такая двухуровневая укладка утеплителя практически полностью исключает мостики холода.

Поверх утеплителя закрепляется слой пародиффузионной мембраны. Такой «многослойный» монтаж мягкой кровли своими руками исключит попадание на минвату пыли, предотвратит скопление осадков на утеплителе.

Материал укладывается параллельно карнизу с нахлестом слоев в 10-15 см. Дополнительно за контур утеплния внизу должно выходить около 15-20 см мембраны. Крепится материал строительным степлером, стыки соединяются самоклеящейся лентой.

Заготовка вентиляционной камеры и монтаж гибкой черепицы

Вентиляционная прослойка между основанием кровли и утеплителем должна составлять не менее 5 см. Этого достаточно для нормализации температуры и отвода влажного пара. Монтируется второй слой контрбруса параллельно стропилам.

Для работы используются пиломатериалы с параметрами 5×5 см, расстояние между соседними опорами — 30 см. Крепление производится с разрывами в 5-10 см, как показано на прилагаемых фото. Далее работа по обустройству и монтажу кровли из мягкой черепицы выполняется по следующей пошаговой инструкции:

1. Поверх контрбруса закрепляется влагостойкая ОСБ плита (с зазором между листами в 3-4 мм, исключая перепады по высоте в 2 мм).

3. Проводится укладка гидроизоляционного материала (поперечный нахлест — 20 см; продольный — 10 см) с герметизацией швов битумной мастикой.

4. Осуществляется разметка кровли, проводится укладка мягкой кровли и ее фиксация ершенными оцинкованными гвоздями.

Процесс монтажа мягкой кровли относительно прост, его вполне реально выполнить своими руками, без помощи специалистов.

Мягкая кровля — это хорошая альтернатива традиционным кровельным материалам.

Ее преимущества перед ними: гибкость, легкость обработки и небольшая цена.

О том, с чего начать устройство крыши, а также о преимуществах этого вида кровли и требованиях к поверхности, предъявляемых им, вы узнаете в этой статье.

Что такое мягкая кровля?

Иногда ее также называют гибкой или битумной черепицей. Связано это с тем, что изготавливают ее из битума.

Но не стоит пугаться и отворачиваться от данного кровельного материала - это не рубероид, а современный и популярный (в некоторых странах) материал.

Мягкая кровля гораздо крепче и долговечней обычного рубероида. Все знают о том, что битум очень нестойкий материал: он ломается, плавится и разрушается.

Однако, благодаря современным разработкам, удалось добиться повышения его устойчивости к отрицательным воздействиям.

Технониколь, производитель мягкой кровли шинглас (Shinglas), гарантируют от 10 до 55 лет безупречной службы.

Современная мягкая кровля на битумной основе не склонна рваться, а высокая или низкая температура окружающей среды не вызывают ее разрушения.

Благодаря введению модификаторов (различных каучуков) удалось добавить прочности на изгиб и устойчивости к воздействию отрицательных температур.

Благодаря технологии обработки расплава битума кислородом добились увеличения температуры плавления до 90-110 градусов по Цельсию.

Теперь, даже в самый сильный солнцепек, кровля не будет плавиться.

Кроме того, в качестве армирующего слоя в производстве мягкой кровли используется стойкое и прочное стекловолокно. Это позволяет повысить ее прочность.

В качестве верхнего защитного слоя применяют каменную посыпку, как правило, базальтовую крошку. Она выполняет не только защитную, но и декоративную функции, для этого к ней добавляют красители.

Обобщив все вышеописанное, имеем вывод: современная мягкая кровля - это долговечный и красивый материал, с которым легко и просто работать. Конечно, если знать как. Для этого существует инструкция, которая поможет разобраться, как работать с этим материалом.

Ознакомиться с правилами работы можно на имеющемся здесь видео.

Стоит помнить, что укладка мягкой кровли на крышах с уклоном меньше 11° крайне не рекомендуется. Так как нет гарантии, что при таком уклоне она будет выполнять свои функции.

На таких малых наклонах стоит применять наплавляемые материалы.

Приступаем к монтажу

Так как с гибкой кровлей достаточно легко работать, то самостоятельный монтаж достаточно прост, чего не скажешь о других видах кровли.

Однако, если вы решите провести работы сами, то необходимо знать как это делается.

Посмотрев видео, можно заметить, что технология укладки мягкой кровли другая, отличная от традиционных, где используется листовые кровельные материалы.

Поэтому рассмотрим этот момент подробней. Причем с самого начала - с подготовки основания.

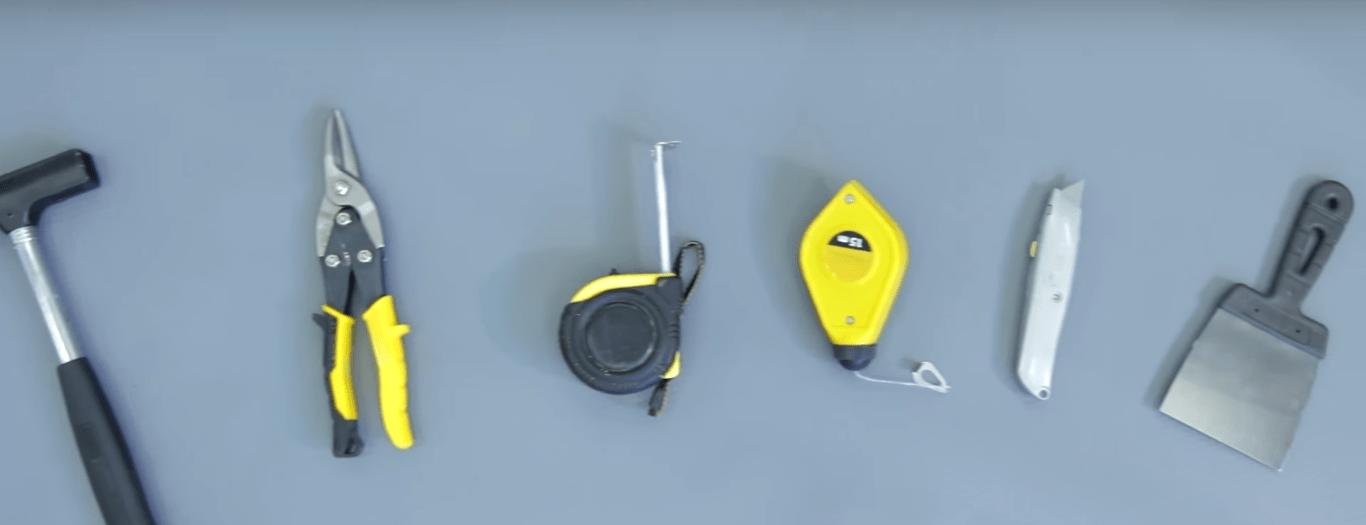

Для работы понадобится минимальный набор инструментов: молоток, нож, шпатель, рулетка и шнур для разметки.

Из расходных материалов: оцинкованные кровельные гвозди, с широкой шляпкой и мастика, для приклеивания элементов кровли. Мастика технониколь.

Подготовка основания

Устройство мягкой кровли не имеет своей жесткости, в отличие, например, от металлопрофиля или шифера. Поэтому поверхность крыши должна быть сплошной и прочной.

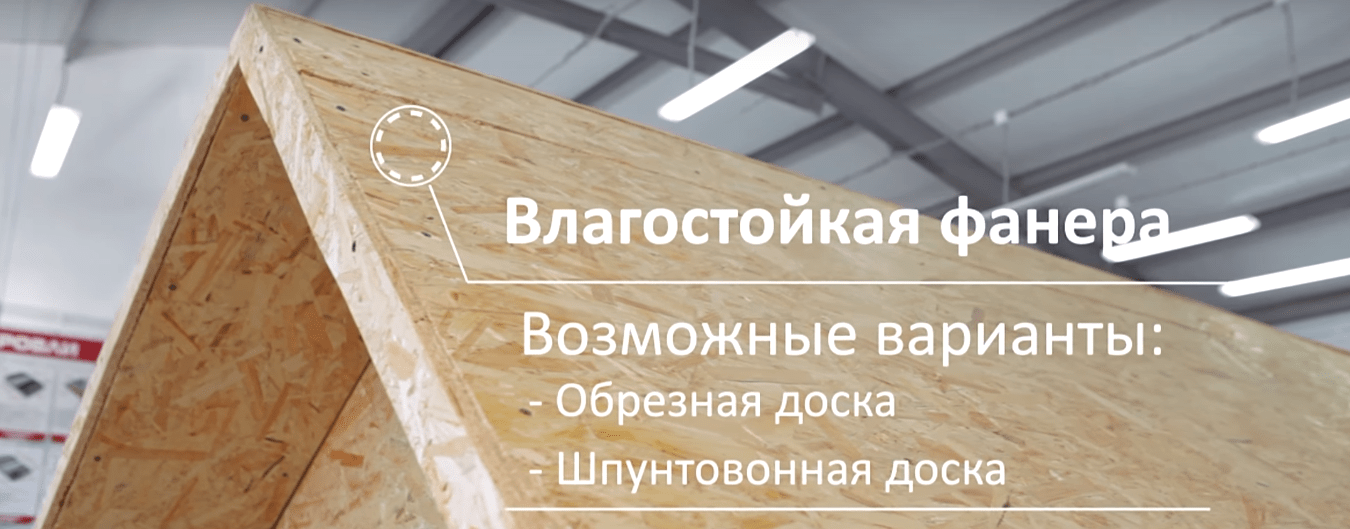

Отличным решением этого вопроса будет применение влагостойкой фанеры или ОСП. Толщину листов подбирают исходя из учета расстояния между стропилами.

Шаг устройства обрешетки также зависит от расстояния стропил, чем оно больше, тем чаще набивается обрешетка. Листы фанеры или ориентированно-стружечной плиты крепят на саморезы.

Обязательно прокручивают края, чтобы они не завернулись со временем.

Стоит отметить, что применение фанеры или ОСП, как уже говорилось ранее, отличный вариант, но далеко не единственный.

Можно зашить крышу сплошной обрезной или шпунтованной доской, толщиной 30 мм. Естественно, такой вариант дольше и, в случае использования шпунтованной доски, дороже.

Но если есть желание и возможность, отчего бы и не сделать.

Обратите внимание, что все вышесказанное относится к простой крыше, если же делается мансарда, то проводится весь комплекс работ: утепление, гидро- и пароизоляция, а только затем, набив контробрешетку, обустраивается сплошная поверхность под мягкую кровлю.

Также обязателен вентиляционный зазор для удаления образующейся влаги. Поэтому в карнизе оставляют щель и в коньке делают прорези для аэраторов.

Стоит обратить внимание на вентиляционные трубы. Если труба шире 50 сантиметров, то за ней лучше сделать разуклонку.

Такое решение не даст осадкам скапливались за трубой и они будут беспрепятственно отводиться. Как это выглядит, можно посмотреть на видео.

Подкладка

Для примера рассмотрим монтаж мягкой кровли шинглас.

После подготовки основания, начинают работу с подложкой, ее еще называют подкладочный ковер.

Это рулонный материал, который является обязательной частью мягкой кровли и дает дополнительную защиту от влаги, а также облегчает работу с элементами кровли.

Подложка крепится кровельными гвоздями и на стыках — мастикой технониколь.

Крыши с уклоном менее 18 градусов застилают подложкой полностью. Крыши с уклоном от 18 до 90 градусов, разрешается застилать частично.

При частичном применении подложки, накрываются только: карниз, фронтонный край, ендова, вальма, конек, места выхода слуховых окон и вентиляционных труб.

Для наглядности стоит посмотреть видео.

Сплошное устройство подкладочного ковра. Рулоны раскатывает по горизонтали. Начинают снизу и идут вверх. Горизонтальный нахлест - не менее 15 см, вертикальный - не менее 10 см.

Место стыка дополнительно проклеивается, с помощью мастики технониколь или любой другой мастики.

Частичное устройство подкладочного ковра.

Крышу покрывают подкладкой по периметру и в сложных местах - конек, ендова, и так далее.

Используют всю ширину подкладочного материала.

Подкладку приклеивает к основанию и пробивают по краю гвоздями. Расстояние между гвоздями - не более 20 см. Если материал стыкуется, то нахлест делают не меньше 10-15 см.

Сложные элементы, такие как ендова, вальма, места примыкания вентиляционных труб и слуховых окон, тщательно проклеивается полной шириной рулона подкладки.

Для лучшего сцепления используется мастика технониколь. В подкладке на коньке делают прорези для аэраторов.

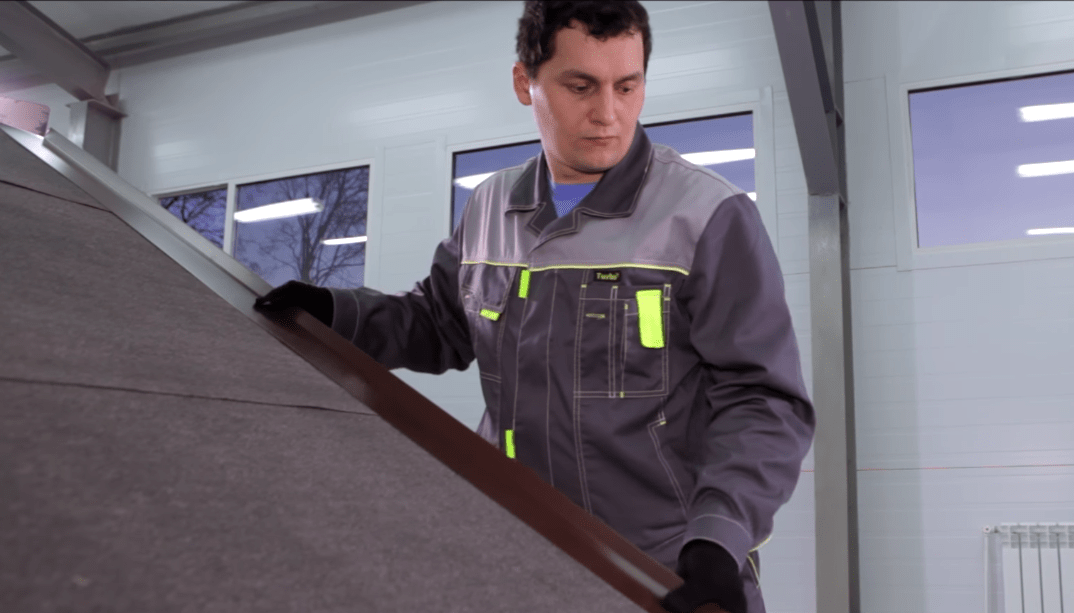

После устройства ковра, устанавливают карнизные и фронтонные планки. Начинают с карнизных. Они крепятся прямо на подкладку, фиксируются кровельными гвоздями.

Затем аналогично крепят фронтонные планки. Гвозди бьют на расстоянии 15 см.

Укладка черепицы

Перед монтажом ее удаляют.

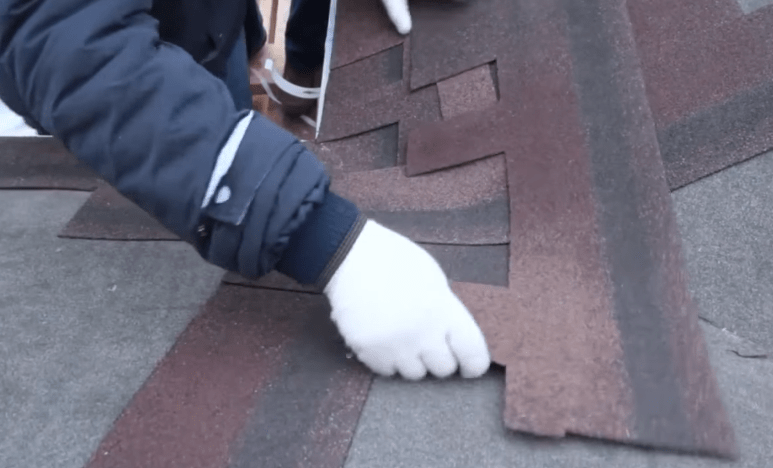

Укладку мягкой кровли (в том числе и своими руками) начинают с карниза и конька. По всей длине закрепляют универсальную коньково-карнизную черепицу.

Края этого элемента кровли проклеивают мастикой технониколь и прибивают кровельными гвоздями. Бьют гвозди на расстояние 15-20 см друг от друга.

Затем мелованным шнурком отбивают направляющие линии, для ориентира. По ним укладывают гонты черепицы.

Цвет гонтов может незначительно отличаться.

Чтобы не получилось так, что одна часть ската крыши отличалась цветом от другой, нужно перед началом работ вскрыть все упаковки и использовать элементы из них по очереди.

Так разница в цвете, если она и есть, не будет заметна.

Ведь гонты с разных упаковок будут перемешаны.

Монтаж первого ряда элементов начинают с середины и поочередно двигаются в обе стороны. Каждый гонт, особенно крайние, хорошо проклеиваются мастикой технониколь.

Кровельные гвозди, с широкими шляпками, забиваются в специально предусмотренных местах. Для каждого вида черепицы они разные.

Поэтому инструкция к купленной кровле обязательно нуждается в прочтении. Дойдя до конька, не забываем оставить прорези для аэраторов.

При укладке по краям крыши — нужно подгонять размер черепицы. Делается это просто. Элементы режутся по размеру острым ножом.

Точно так же мягкую черепицу обрезают при обводке слуховых окон и вентиляционных труб, ендовы и вальмы.

Для резки гонта используют небольшой лист фанеры, который подкладывают под отрезаемый элемент. Он необходим для того, чтобы не повредить уже уложенные гонты.

Завершающий этап

Сюда входит установка конька и аэраторов. Последние используются для устройства вентиляции. Воздух движется от карниза вверх, поэтому установка аэраторов производится как можно выше.

Лучше всего в самом коньке. Способ крепления аэраторов такой же как и черепицы. Крепление аэраторов осуществляется с помощью гвоздей. После монтажа их сверху покрывают коньковой черепицей.

К мягким кровлям относятся рулонные материалы на основе битума, а также штучное покрытие, внешне имитирующее черепицу. Мягкие кровли широко распространены благодаря приемлемым ценам и возможности выполнения работ от и до своими руками. Еще один немаловажный плюс – небольшой вес мягких кровель, благодаря чему ощутимо снижается нагрузка на стропильную систему и фундамент бани.

Выбирать тип мягкой кровли стоит, отталкиваясь не только от внешнего оформления бани, но и от угла наклона скатов.

Рулонные кровли

Укладка рулонных материалов чаще всего производится на плоских кровлях и односкатных с небольшим уклоном. Кровли с большим уклоном обычно не покрывают рулонными материалами, так как внешний вид бани будет непрезентабельным.

Материал	Описание
	Самое известное рулонное покрытие - это рубероид. К основанию его приклеивают битумной мастикой. Материал максимально бюджетный, простой в укладке, но срок службы кровли из рубероида не превышает десяти лет.
	Рубероид наплавляемый - материал, отличающийся более хорошим качеством, по сравнению со своим "предшественником". На основу наплавляемого рубероида уже нанесен слой битума. Материал в процессе монтажа прогревают горелкой и раскатывают в несколько слоев.
	Стеклорубероид - материал со стекловолокнистой основой, устойчивый к перепадам температур и УФ-лучам. На поверхность материала наносится посыпка крупной или мелкой фракции. Так, например, стеклорубероид С-РК, который укладывают верхним слоем, с лицевой стороны имеет обсыпку крупной фракции, а с изнаночной - мелкой, похожей на пыль. У стеклорубероида С-РЧ, который тоже укладывают верхним слоем, обсыпка чешуйчатая. А обсыпка самой мелкой фракции с обеих сторон у стеклорубероида С-РМ, который укладывают нижним слоем покрытия. Укладку производят методом наплавления или механической фиксации материала. Срок эксплуатации кровель из стеклорубероида не превышает 10-12 лет.
	Мембранные материалы - самые современные из всех вышеперечисленных, отличаются гораздо более продолжительным сроком службы, высокими гидроизоляционными свойствами. Мембранные материалы не восприимчивы к климатическим факторам и действию солнечных лучей, прочные механически, легкие и эластичные. Кроме того, можно самостоятельно выбрать оттенок материала.

Битумные кровли

Штучная битумная черепица – экономичный материал с высокими декоративными и шумоизоляционными свойствами.

Гибкая многослойная черепица Технониколь SHINGLAS “Драконий зуб”

Богатая цветовая палитра гонтов позволяет воплощать в жизнь множество дизайнерских решений, создавать собственное неповторимое оформление кровли.

Гибкая черепица Технониколь SHINGLAS “Модерн брикс”

Мягкие гонты небольшого размера можно укладывать на кровли любых конфигураций, в том числе шатровые и купольные, при этом количество отходов всегда минимально. Уход за битумной кровлей не составляет труда – ее нужно иногда очищать от снега и скопившейся опавшей листвы. А ремонт кровли выполняется максимально просто и быстро – достаточно только извлечь метизы и заменить дефектный элемент.

Верхний слой битумной черепицы – посыпка из природных материалов, например, базальта. Шероховатая поверхность гонтов позволяет задерживать снег на крыше и препятствует его лавинному сходу. Кроме того, крупная посыпка обеспечивает механическую прочность покрытию.

Гибкая черепица Docke, коллекции “Кельн”

Кровельное покрытие должно соответствовать качеству ГОСТ 32806-2014.

Укладку можно производить самостоятельно, имея минимальный набор инструментов и следуя руководству.

Цены на гибкую битумную черепицу

битумная черепица

Поэтапное руководство по укладке битумной мягкой черепицы

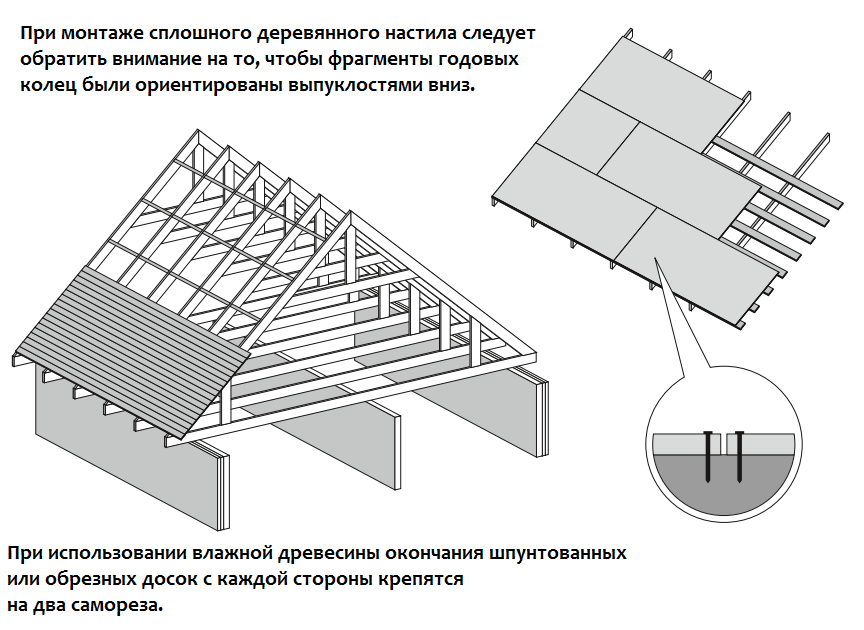

Мягкие гонты укладывают только на сплошное основание, обязательно жесткое, сухое. В качестве основания рекомендовано использовать фанерные листы повышенной влагостойкости или ОСП-3 толщиной 11 или 12 мм (для некоторых видом черепицы допустимо применение плит толщиной 9 мм). Рекомендуемые габариты плит 1,25 х 2,5 м.

Также допустимо делать сплошную обрешетку из шпунтованной либо обрезной доски с относительной влажностью менее 20%.

Плиты крепят поверх обрешетки из доски “дюймовки”, смонтированной с шагом 100 мм. Обязательное условие при монтаже сплошной обрешетки – соблюдение разбежности, то есть в одной точке кровли не должно сходиться сразу 4 угла.

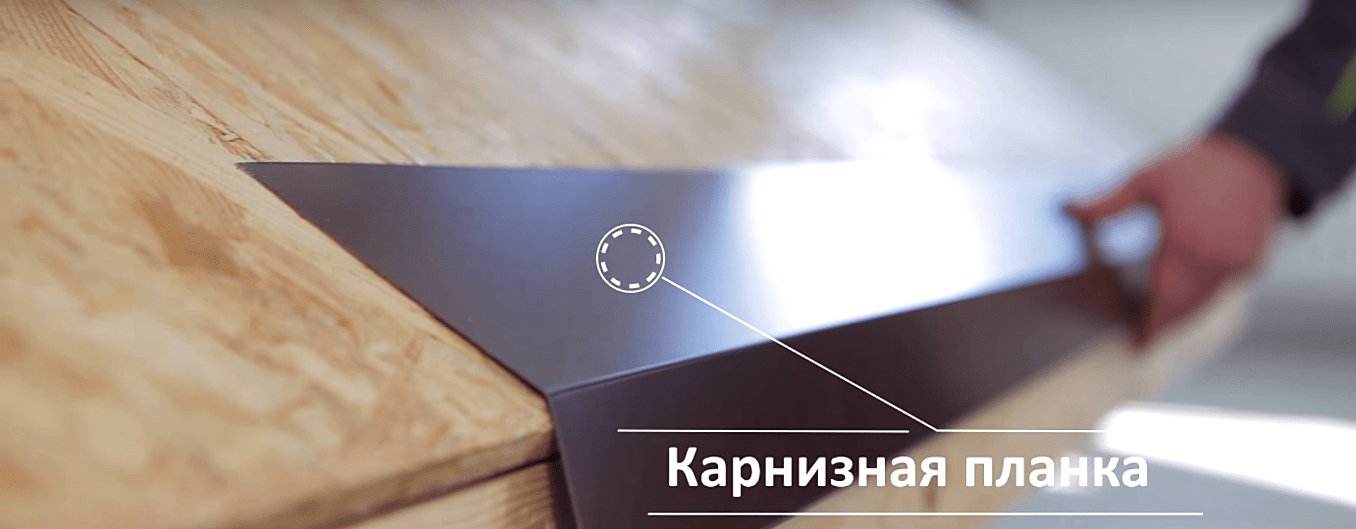

Этап 1. Перед тем как укладывать гибкую черепицу, необходимо закрепить доборные элементы, первый из которых – карнизная планка. Элемент необходим для отвода воды и усиления конструкции крыши.

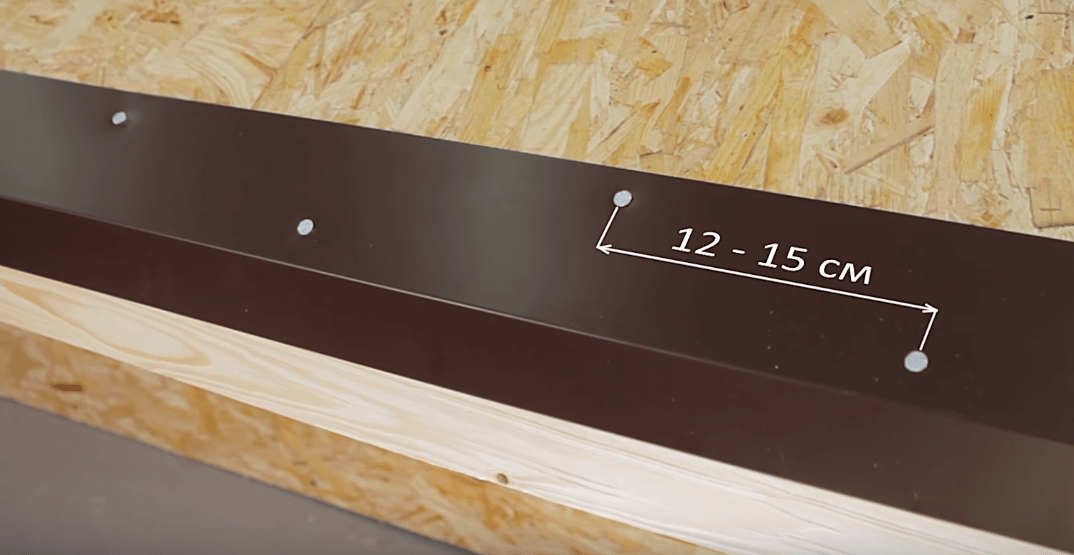

Планку ребром укладывают на край сплошной обрешетки и фиксируют кровельными саморезами. Метизы вбивают в шахматном порядке, соблюдая шаг примерно пятнадцать сантиметров. Нахлест торцов рядом расположенных планок не более пяти сантиметров.

Этап 2. Для обеспечения дополнительной герметичности крыши применяют подкладочные ковры.

Первый рулон раскатывают параллельно карнизной планке, причем нижний край ковра не должен доходить 2-3 мм до перегиба планки. Фиксируют подкладочный слой кровельными саморезами по краям сверху и снизу. Важно, чтобы ковер был уложен с небольшим натяжением для исключения появления складок и волн на поверхности материала.

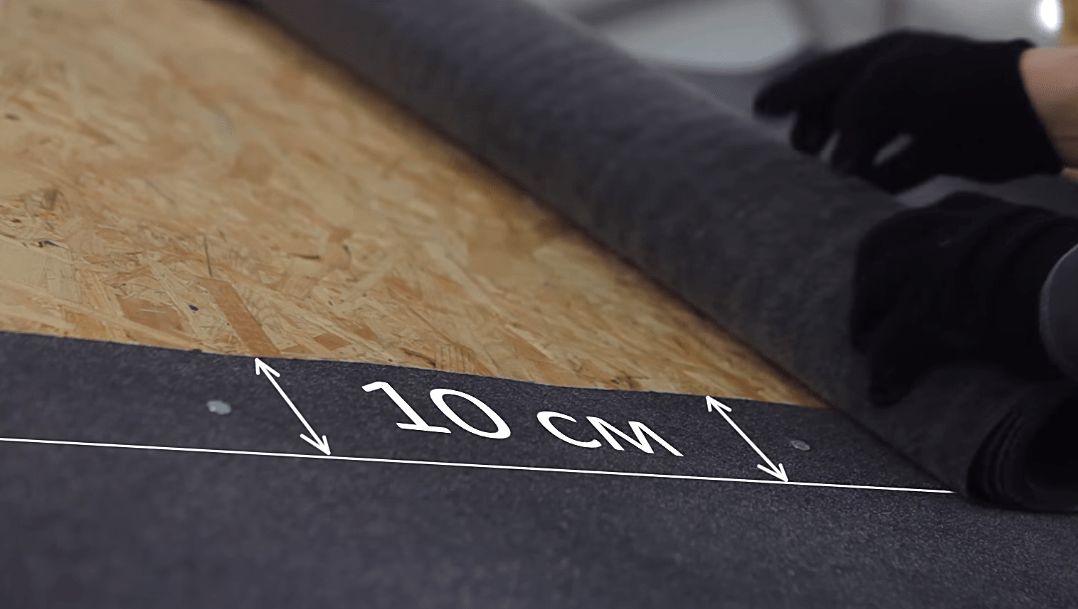

Второй ряд материала укладывают с нахлестом на первый 10 см и по верхнему краю фиксируют гвоздями, соблюдая расстояние между ними от 20 до 25 см.

Между полотнами (в месте нахлеста) шпателем наносят фиксирующую мастику слоем толщиной 1 мм. Если наносить мастику слишком толстым слоем либо предварительно чрезмерно разбавить ее растворителем, то на кровле могут появиться вздутия и подтеки.

Если подкладочный ковер по краям имеет клеевые полосы, то дополнительно наносить мастику не нужно.

На заметку! Если на крыше бани есть стык скатов (ендова), то подкладочный ковер расстилают сначала вдоль стыка, и лишь после этого рулоны раскатывают параллельно карнизной планке.

Общая ширина подкладочного ковра на ендове не должна быть менее 1 метра, то есть по 50 см в каждую сторону от линии стыка скатов. Желательно, чтобы подкладочный ковер на ендове не имел стыков, но если этого нельзя избежать, то слои укладывают снизу вверх с нахлестом 30 см и обязательно промазывают место соединения мастикой.

Этап 3. Поверх подкладочного слоя крепят фронтонные планки, которые также именуют ветровыми. Фиксацию осуществляют гвоздями. Метизы вколачивают молотком в шахматном порядке, шаг 12-15 см. Торцевые нахлесты планок 3 см.

Этап 4. Оформление ендов.

Цены на влагостойкую фанеру

влагостойкая фанера

Способ 1. Открытый

Поверх подкладочного ковра укладывают ендовный.

Ширина ендовного ковра также не должна быть менее 50 см в каждую сторону от оси стыков скатов. На изнаночную сторону ковра наносят битумную клеящую мастику (полосы шириной 10 см по краям материала).

Фиксируют материал по периметру гвоздями с шагом не более 25 см и отступом от края ковра 3 см.

Способ 2. С подрезкой

Вариант оформления ендовы не предполагает укладку ковра. Гонты подрезают и укладывают внахлест непосредственно в месте стыка скатов.

Этап 5. Можно переходить непосредственно к укладке битумной черепицы.

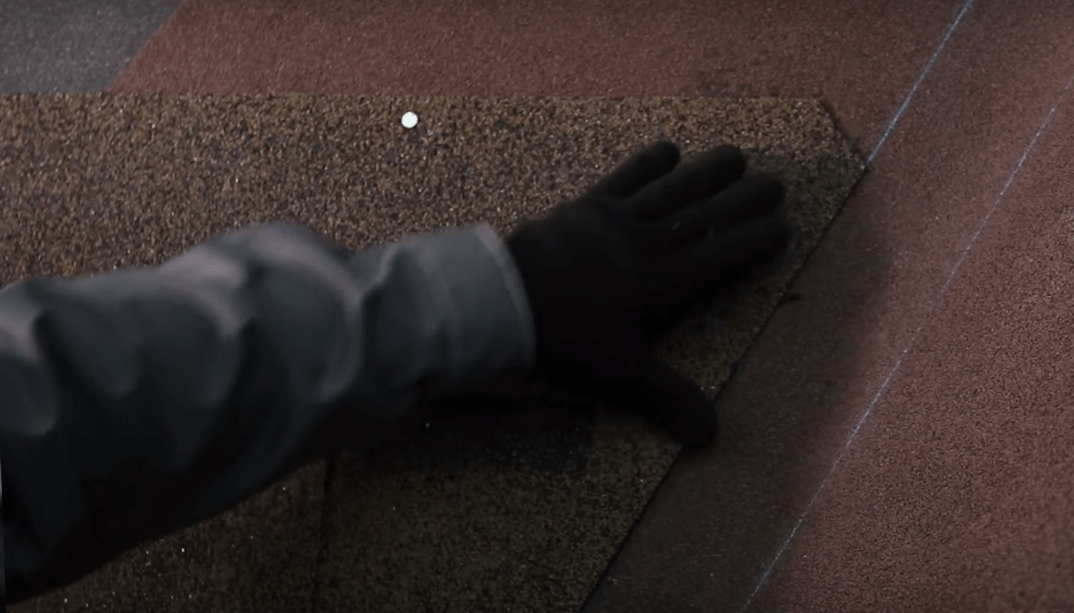

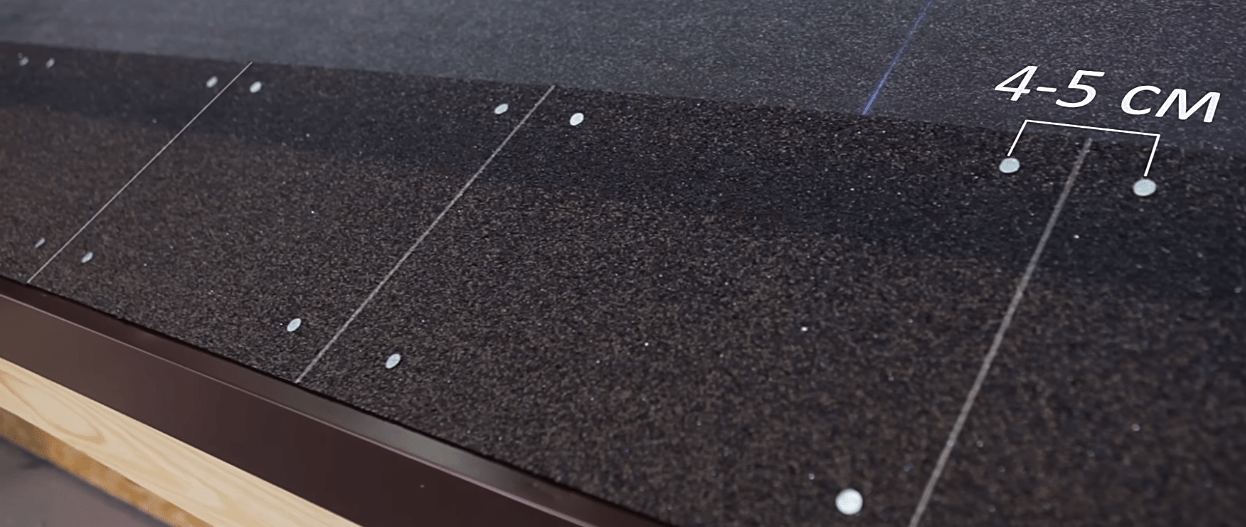

Первый ряд – стартовый. Отличительная особенность гонтов стартового ряда – отсутствие прорезей. Цельные полосы приклеивают, отступив от перегиба карнизной планки на 2 см. Дополнительно гонты закрепляют двенадцатью гвоздями каждый (по верхнему и нижнему краю 6 гвоздей).

На заметку! Если вы дополнительно не приобрели битумную черепицу для стартового ряда, просто возьмите острый монтажный нож, полосу рядовой черепицы, уложите ее на подходящую по размеру дощечку и обрежьте лепестки (зубчики, треугольники и т.п. в зависимости от формы нарезки гонта). Битумную черепицу с формой “драконий зуб” можно не подрезать.

Гибкую черепицу можно монтировать при любых погодных условиях, но если температура воздуха на улице ниже нуля, то желательно кровельный материал небольшими партиями подавать на крышу из теплого помещения.

Важно! Не забудьте извлечь битумную черепицу из картонных коробок и перемешать между собой. Так покрытие кровли будет более однородным по оттенку. Перемешивать нужно не менее чем 5 упаковок одновременно.

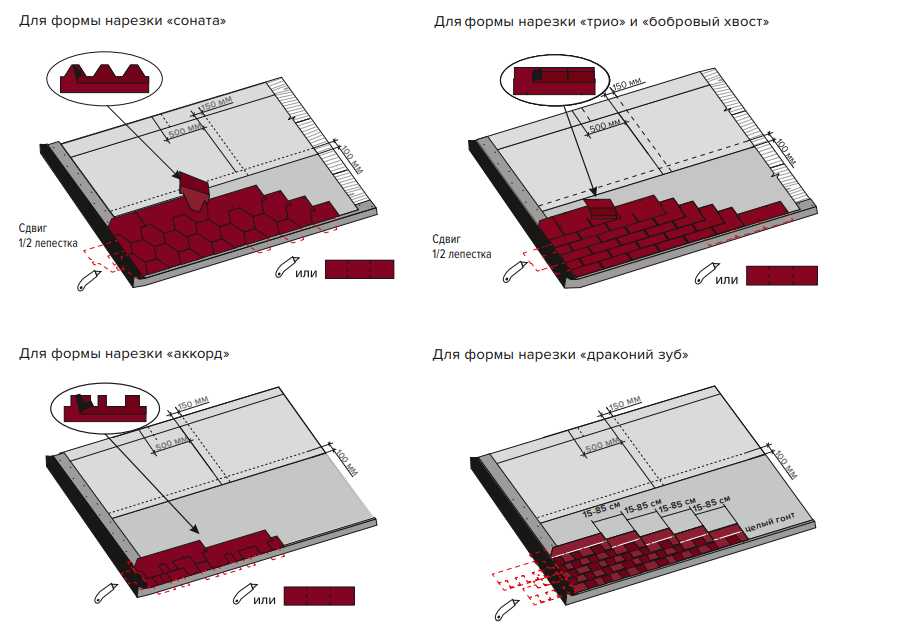

Второй ряд начинают укладывать, сдвинув гонт второго ряда относительно гонта первого ряда на половину лепестка по горизонтали и отступив 2 см от нижнего края стартового ряда.

Край гонта, который будет укладываться на ветровую планку, подрезают под углом 45 градусов. Ветровую планку перед укладкой черепицы смазывают мастикой.

Смещение гонтов “драконий зуб” производится на 15 см. То есть крепление нижнего ряда должно быть перекрыто лепестками вышележащего ряда.

Если у черепицы есть защитная пленка с обратной стороны, ее удаляют, потянув по направлению от верхнего края гонта к нижнему.

У некоторых коллекций черепицы наличие защитной пленки не предусмотрено, гонты просто сложены в упаковки изнаночной стороной друг к другу. Если полосы сложно разлепить, их можно слегка прогреть строительным феном и аккуратно согнуть в разные стороны.

Гвозди для крепления черепицы используют гальванизированные с широкими шляпками, длина метизов 30-45 мм, толщина 3 мм. Забивают метизы в строго определенном порядке, который рекомендован производителем в зависимости от формы гонтов и угла наклона кровли. Чем больше угол наклона крыши, тем больше гвоздей используется для фиксации покрытия.

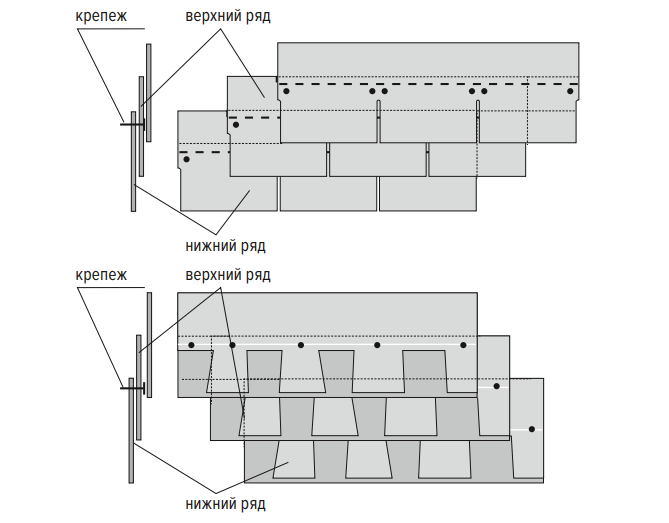

Схемы расположения метизов в зависимости от угла ската

Важно забивать гвозди перпендикулярно обрешетке так, чтобы шляпка была вровень с кровельным материалом, не была чрезмерно утоплена в него, но и не была выше поверхности гонта.

Гвозди вышележащего ряда одновременно должны фиксировать и нижележащие гонты. Это необходимо для долговечности и надежности кровельного покрытия.

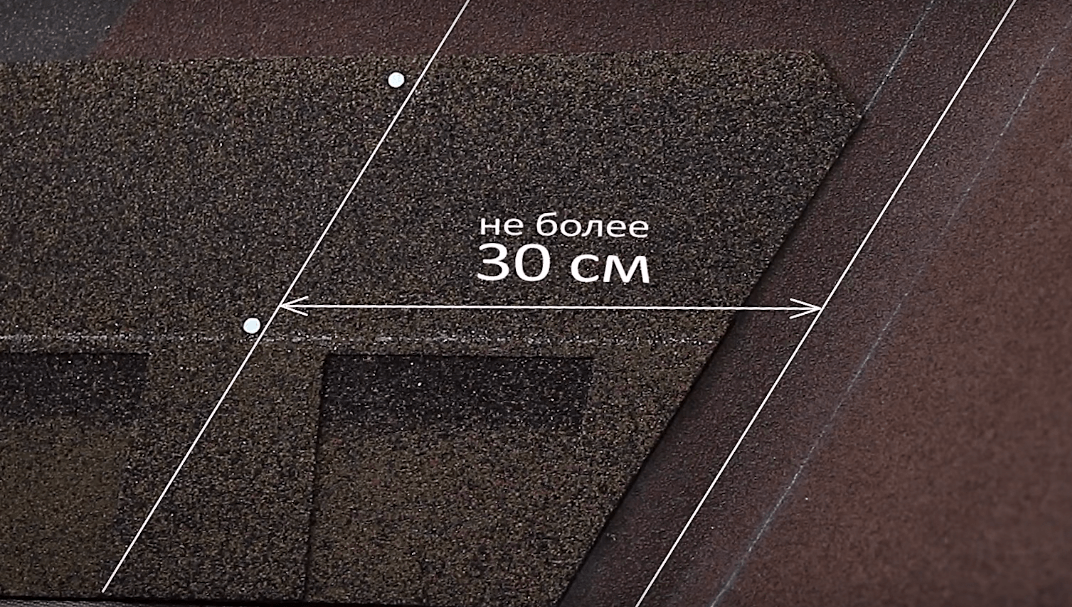

Укладку черепицы поверх ендовного ковра ведут, подрезая уголки гонтов и промазывая изнаночную сторону битумной мастикой. Вбивать гвозди в гонты рекомендуется на расстоянии 30 см от центральной оси ендовы.

Этап 6. Когда битумная черепица уложена до самого конька, переходят к оформлению примыкания к трубе.

Обязательно учитывайте, что ходить в обуви по уложенному кровельному покрытию при жаркой солнечной погоде, а также отрицательной температуре воздуха запрещено. Для перемещения по кровле используют подмости и другие приспособления.

Оформление примыкания выполняют с использованием ендовного ковра.

1. Из полосы вырезают выкройку для лицевой стороны трубы (черепица должна быть закрыта ковром на 20 см, а на трубу материал должен заходить на 30 см). На обратную сторону выкройки шпателем наносят тонкий стой клеящей мастики. Выкройку плотно прижимают и разглаживают, чтобы не было пузырей и неровностей.









2. Далее вырезают правую и левую выкройку, смазывают их мастикой, приклеивают на места, заведя края под рядовую черепицу.



3. В последнюю очередь закрывают тыльную часть трубы, полотно по верхней кромке фиксируют металлическими планками.



Если труба в ширину более 50 см, за ее задней стенкой рекомендуется сделать разуклонку для предотвращения застаивания дождевой воды.

Вместо ендовного ковра примыкание можно оформить с помощью металлических элементов.

Видео – Отделка дымовой трубы

Этап 7. Для оформления конька применяют коньково-карнизную черепицу.

Каждый гонт разрезают на 3 части перед укладкой. Коньковые элементы укладывают снизу вверх (для четырехскатных крыш) и крепят четырьмя гвоздями по углам. Нахлест элементов 3-5 см, достаточный, чтобы шляпки забитых метизов стали незаметными.

На конек с обустроенной вдоль щелью шириной 3-8 см и расположенный горизонтально, рекомендуется укладывать аэратор.

Это пластиковый элемент, необходимый для обеспечения вентиляции подкровельного пространства.

Каждый элемент сгибают вдоль по центральной оси, прикладывают к коньку кровли и фиксируют гвоздями, которые вбивают через заводские отверстия элемента. Соединение расположенных рядом элементов выполняется аналогично конструктору, посредством защелкивания имеющихся крепежей.

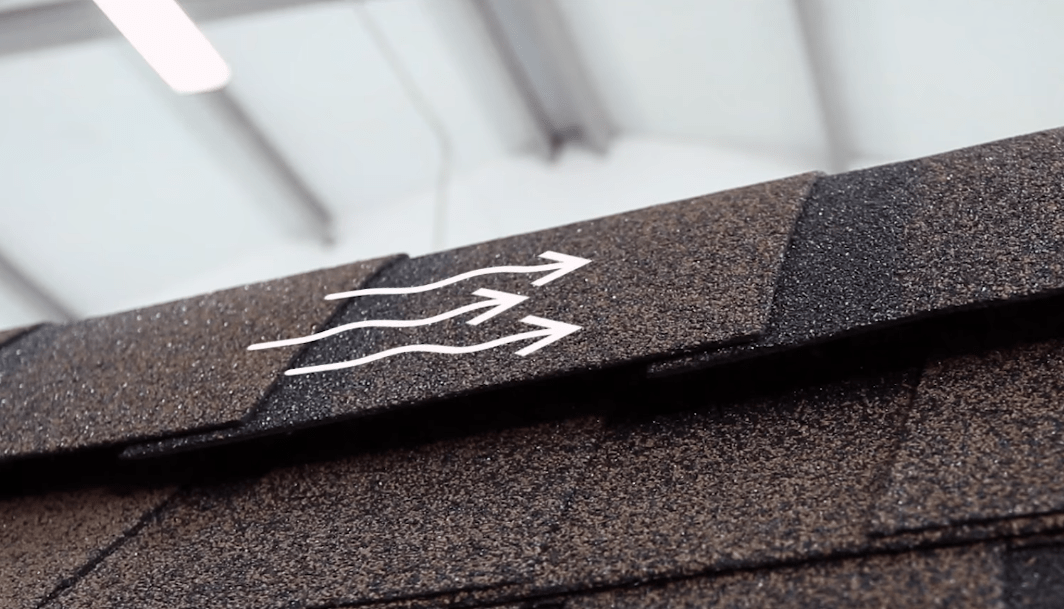

Укладку черепицы поверх аэратора ведут, учитывая направление преимущественное для местности направление ветра.

Крепить коньково-карнизную черепицу начинают с той стороны, откуда чаще всего дует ветер. Фиксацию кровельного материала выполняют, используя кровельные гвозди увеличенной длины.

Видео – Монтаж мягкой кровли

Ответы на вопросы

Как оформить примыкание козырька крыльца бани к фасаду?

Если кровля примыкает к стене (это может быть в том числе и примыкание крыши бани к стене жилого дома), независимо от ее формы, необходимо гидроизолировать стык, используя ендовный ковер.

Порядок действий:

• завести подкладочный ковер на стену на 5 см, с изнаночной стороны промазать фиксирующей мастикой, плотно прижать;
• если примыкающая кровля расположена под углом, то в нижней части закрепить саморезами пластиковый пристенно-поворотный отлив. Если примыкание горизонтальное, отлив не устанавливают;
• уложить ендовный ковер таким образом, чтобы он заходил на стену на 30 см, а на подкладочный ковер на 20 см;
• промазать ендовный ковер с обратной стороны мастикой, приклеить и выровнять, чтобы не было пузырей или складок;
• верхнюю кромку ендовного ковра зафиксировать металлической рейкой с отверстиями, в которые вкрутить саморезы;
• уложить гибкую черепицу, промазывая края гонтов фиксирующей мастикой (не менее чем на 10 см от края).

Цены на ендовные ковры

ендовный ковер

Как перемещаться по скату кровли во время монтажа покрытия?

Для безопасной и удобной работы на высоте устанавливают кронштейны лесов-подмостей. У кронштейнов есть отверстия, через которые вбивают гвозди для фиксации. Сверху на кронштейн укладывают доску, которую закрепляют саморезами. Длина доски выбирается таким образом, чтобы за пределы кронштейнов свободные концы выходили не менее чем на 150 мм и не более чем на 300 мм. Сечение досок для работы на крыше – 200 х 40 мм.

Верхняя часть кронштейна устанавливается под лепестки битумной черепицы. Для крепления рекомендуется использовать гвозди длиной 10 см и толщиной 5 мм, по 3 гвоздя на каждый элемент. Гвозди должны быть вбиты через обрешетку в стропила.

Один кронштейн выдерживает 140 кг. Расстояние между кронштейнами должно быть не более полутора метров (на этих полутора метрах может находиться только один кровельщик).

Для демонтажа кронштейнов необходимо просто отогнуть лепестки гонтов и вытащить гвозди, затем вернуть черепицу на место и снова зафиксировать. Кронштейны нужно спускать с крыши аккуратно, не сбрасывая их вниз.

Важно! Перемещаться по мокрым, обледенелым доскам запрещено. Работать на кровле в условиях экстремальной жары или холода настоятельно не рекомендуется.

Как установить кровельную проходку?

Кровельные проходки устанавливают для прохождения через крышу вентиляционных труб и антенн.

Общий принцип монтажа:

• на кровельном покрытии делают разметку места установки элемента;
• битумную черепицу разрезают по разметке, вырезанную часть убирают;
• в обрешетке выпиливают отверстие под размер проходного элемента;
• если необходимо, отверстие закрывают мелкой сеткой;
• контур проходки смазывают фиксирующей мастикой и прижимают к месту установки;
• в отверстия контура элемента вкручивают саморезы;
• устанавливают верхний элемент проходки.

Также есть проходки, которые монтируются с небольшим отличием – край проходного элемента закрывается лепестками черепицы, с изнаночной стороны промазанной битумом.

Вариант установленной проходки вентиляционной трубы. Основание закрыто битумной черепицей

Какие снегозадержатели устанавливать на мягкую кровлю?

Для предотвращения неконтролируемого схода снега с мягкой кровли устанавливают самые простые снегостопоры в форме уголков на длинной ножке. Снегозадержатели бывают металлические и пластиковые, рекомендуется делать выбор в пользу первых ввиду их большей долговечности.

Установку снегостопоров производят одновременно с укладкой гонтов. Крюки крепят саморезами к обрешетке, обрабатывая мастикой место крепления. Сверху ножка снегозадержателя закрывается лепестками битумной черепицы.

Расстояние между уголками примерно 60 см. Минимальное количество рядов снегостопоров – 3. На крутых кровлях желательно увеличивать число рядов или даже крепить уголки по всей площади ската.

Как ухаживать за кровлей

Правила по уходу очень простые:

• необходимо периодически визуально инспектировать покрытие;
• очистку кровли от снега выполняют деревянной лопатой. Причем убирать нужно не весь снег, на крыше должен оставаться слой толщиной примерно 10 см;
• необходимо вовремя прочищать водосточные желоба и трубы, устранять засоры;
• если на кровле начал расти мох или лишайник, его удаляют, а на покрытие наносят антисептик с альгицидным составом.

Производители мягкой черепицы обычно предоставляют на покрытие гарантию минимум 10 лет. Покрытие идеально подходит как для жарких южных регионов, так и для холодных северных. Покрытие экологично, не требует ухода, идеально подходит к любому фасаду бани. Мягкая кровля – отличное решение для бани и сауны!

Мягкая кровля своими руками с пошаговым фото: Инструкция к действию В этой статье вы найдете инструкции с пошаговыми фото и видео-советами о том, как сделать мягкую кровлю своими руками на примере кровли Ондувилла.

2017-08-18T16:10:38+03:00

В этой статье вы найдете инструкции с пошаговыми фото и видео-советами о том, как сделать мягкую кровлю своими руками на примере кровли .

Подготовительный этап

Монтаж мягкой кровли начинается с обустройства новой либо ремонта существующей обрешетки:

1. После установки стропильной системы внутренняя часть крыши закрывается пароизоляционной пленкой, которая укладывается внахлест и фиксируется брусками.

2. Между стропилами располагаются плиты утеплителя. Их толщина, плотность и количество слоев определяются архитектурными особенностями кровли и климатом региона.

3. С внешней стороны утеплитель закрывается супердиффузионной мембраной. Поверх этого слоя устанавливаются бруски контробрешетки - они крепятся вдоль стропил, создают необходимый вентиляционный зазор и формируют дополнительный каркас для ОСП или фанеры.

4. Финишный этап - монтаж обрешетки. Ее тип зависит от уклона крыши. При 9-20 градусах необходимо монтировать сплошное основание под мягкую кровлю из влагостойкой фанеры ФСФ, ОСП-3, ЦСП, доски. При 20 градусах и выше допускается разреженное основание из доски толщиной не менее 25 см либо бруска толщиной не менее 50 см. Два крайних элемента обрешетки монтируются с уменьшенным зазором 30 см, остальные - с шагом 32 см.

5. В случае со сплошной обрешеткой появляется еще один слой кровельного пирога - по всей поверхности укладывается рулонная битумная гидроизоляция.

Важно! В данной инструкции приводится максимально допустимый шаг обрешетки. Если есть возможность, лучше сделать более частую либо сплошную обрешетку.

Монтаж мягкой кровли своими руками

Перед началом монтажа обязательно проверьте ровные ли скаты крыши. При наличии отклонений необходимо провести строго вертикальную линию - на нее вы будете ориентироваться при центровке листов.

При проведении работ не растягивайте листы более чем на 10 мм и точно следуйте инструкции с пошаговым фото.

Этап 1

Укладку необходимо начинать со стороны крыши, противоположной превалирующим ветрам. Обозначьте свес первого ряда при помощи натянутой веревки. Оптимальная длина составляет 3,5-5 см. Закрепите первую полосу, забивая гвозди в верхнюю часть волны строго под углом 90 градусов.

Соблюдайте определенный порядок забивания.

Используйте специальный заполнитель для защиты карнизных просветов от птиц, снежных заносов и попадания мусора. При необходимости отверстия легко продавливаются подручным инструментом подходящего диаметра.

Этап 2

Уложите второй ряд, начиная с половины листа. На угловом стыке должно быть 3, а не 4 нахлеста - в противном случае возможна деформация кровли. Вбивайте гвозди, фиксируя оба листа одновременно. Следующие полотна устанавливайте в последовательности, указанной на рисунке. Следите, чтобы замки совпадали. Для разметки листов можно использовать обыкновенный цветной карандаш.

Важно! Монтаж Ондувиллы возможен при температуре от −5 до +30 градусов. В холодное время года скорость проведения работ зависит от состояния ремонтных составов. При сильном охлаждении теряются клеющие свойства монтажных лент, а герметики становятся более вязкими. Поэтому расходные материалы стоит хранить в отапливаемом помещении, а при монтаже - держать в карманах одежды.

Особенности установки кровельных элементов

Монтаж щипцов

Закрепите торцевой брус размером 40*40 мм по нижней части обрешетки ската. Установите щипцовые элементы, располагая их по краю крыши от карниза до конька. Нахлест должен составлять 8 см. Хорошим ориентиром служат поперечные линии. Варианты крепления комплектующих наглядно представлены на фото.

Монтаж конька

Оформите коньковые элементы. Для этого установите на оба ската покрывающие фартуки с нахлестом 4 см. Закрепите поверх них коньки, учитывая угол уклона крыши. Если вы используете кровельные элементы Ондулин, просветы необходимо закрыть заполнителем для Ондувиллы. Таким же образом оформляются и ребра многоскатной кровли - в этом случае стыки скатов дополнительно герметизируются при помощи дышащей ленты.

Для защиты стыков ската также используются вентилируемые коньки Ондувилла. Для начала уложите вдоль ребра дышащую изоляционную прокладку, затем закройте ее кровельным элементом с нахлестом 8 см. На концы ребер установите специальные торцевые заглушки.

Установка ендов

Для укладки ендов требуется дополнительная обрешетка. Установите бруски толщиной 50 мм на внутренних углах крыши. Расстояние между их центром и стропилами должно составлять не более 21 см. Вдоль линии скатов смонтируйте сплошной дощатый настил шириной не менее 70 см.

Уложите подкладочную гидроизоляцию для защиты от протечек. Здесь можно использовать супердиффузионные мембраны Ондутис. Следите за тем, чтобы нахлест полотен был не менее 30 см.

Закрепите ендову на полученном основании. Монтаж кровельных элементов ведется по направлению от карниза. Стартовый желоб устанавливается с выносом 5-7 см, что позволяет выставить ендову вровень с линией карниза. Последующие детали укладываются с нахлестом 15 см и фиксируются во всех углах при помощи гвоздей с широкими шляпками.

Оформление примыканий

Для проведения работ вам понадобится покрывающий фартук Ондувилла и специализированная лента с металлическим покрытием «Ондуфлеш-Супер». Для начала уложите фартук вокруг печной трубы/вдоль стены и прибейте его гвоздями к каждой волне мягкой кровли.

Закройте стык фартука со стеной/трубой полосой ленты соответствующего размера. Следите за тем, чтобы герметизирующий материал заходил на вертикальную поверхность не менее чем на 10-15 см.

Для фиксации верхнего края ленты используйте металлические профили или деревянные планки.

После окончания работы закройте нижнюю часть ленты дополнительным листом мягкой кровли Ондувилла.

Вентиляционные выходы

Используйте доборные элементы, чтобы обеспечить полную герметичность примыканий и избежать протечек в будущем. Вентиляционные трубы Ондувилла идеально совпадают с «родной» мягкой кровлей, а колпаки-дефлекторы надежно защищают каналы от попадания мусора и атмосферных осадков. Монтаж проводится следующим образом:

• Вырежьте отверстие соответствующего размера напротив 3 или 4 листа Ондувиллы. Для этого начертите линию, совпадающую с осью волны, и отмерьте по ней 13,5 см от верхнего края листа. Установите ножку циркуля в конец линии и проведите окружность диаметром 12 см. Аккуратно выпилите ее лобзиком.
• Смонтируйте венттрубу. Следите, чтобы профиль ее основания совпал с волнами мягкой кровли.
• Уложите листы Ондувиллы поверх основания и закрепите вентиляционную трубу при помощи фирменных гвоздей.

Видео монтажа мягкой кровли

Потратьте несколько минут на просмотр видео. В сюжете освещены особенности мягкой кровли и типичные ошибки начинающих строителей.

Важные нюансы

До начала монтажа Ондувилла должна храниться в горизонтальном положении. Желательно сохранить оригинальную упаковку. Если она была повреждена, необходимо защитить вскрытые паллеты от влаги и загрязнений. Мягкую кровлю нельзя складировать возле нагревательных приборов, минимальное расстояние составляет 1 метр.

Мягким кровельным покрытием считаются герметичные материалы, в основе которых находятся пропитанные битумом листы из стекловолокна. Для улучшения механических характеристик они покрываются резиновым составом. Использование во время их изготовления недорогого сырья делает такие материалы относительно доступными. В этой статье речь пойдет о том, как правильно укладывать мягкую кровлю, какой инвентарь для этого потребуется, и что нужно сделать для того, чтобы процесс укладки происходил максимально просто.

Запасаемся инструментами

Весь необходимый инструмент должен присутствовать практически у каждого:

Чтобы не повредить руки в процессе крепления мягкой кровли, лучше воспользоваться специальными прорезиненными строительными перчатками.

Подготовительный этап

Согласно технологии укладки мягкой кровли, в первую очередь проводятся такие подготовительные работы:

• основание крыши подвергается очистке от мусора;
• вся площадь проверяется на наличие неровностей, после чего проводится выравнивание;
• проводят тщательное просушивание поверхности.

То, насколько качественно будет проведена подготовка основания, в значительной степени повлияет на качество последующей установки мягкой кровли, а также продолжительность ее эксплуатации. Технология монтажа мягкой кровли подразумевает, что ее установка должна осуществляться лишь на ровную поверхность без изъянов, которую можно изготовить из OSB плит или влагоотталкивающей фанеры.

Порядок монтажа мягкой кровли начинается с распаковки приобретенных рулонов и проверки их на соответствие цвету. Делается это потому, что довольно часто многие изготовители материала реализуют одну и ту же продукцию с разными полутонами, которые после укладки на крышу могут значительно разниться между собой. Масса листа битумной мягкой черепицы равняется приблизительно 1500 граммам, что делает возможным поднятие ее на нужную высоту без использования спецтехники.

Самое главное, чтобы в процессе возведения мягкой кровли был соблюден угол, как минимум, в 11 градусов. Он необходим для того, чтобы не возникали слишком большие механические нагрузки вследствие скопления атмосферных осадков.

Невзирая на то, что укладываемый материал имеет высокие влагоотталкивающие свойства, желательно произвести дополнительную гидроизоляцию.

По технологии покрытие мягкой кровли должно сопровождаться укладкой гидроизоляции параллельно карнизу, не забывая при этом делать нахлест, как минимум, в 20 см по вертикали и не менее 10 см по горизонтали. Утеплитель даст возможность сократить теплопроводность кровли, вследствие чего тепло в доме сможет сохраняться максимально эффективно. Чтобы защитить теплоизоляцию от конденсата, попадания влаги и пара, укладывают особую диффузионную пленку. При этом помните, что диффузионные пленки должны ложиться параллельно стропилам таким образом, чтобы стыки попадали на стропильные ноги.

Последовательность монтажа мягкой кровли

Установка мягкой кровли условно может быть разделена на три этапа:

• фиксирование карнизного ряда и стартового кровельного листа;
• фиксация всех остальных рулонов;
• установка конька и его примыканий.

Перед монтажом кровли все ее основание должно быть качественно гидроизолировано. Вдоль всего конька монтируют ендовый ковер такого же цвета, как и сама кровля.

Монтаж стартового листа осуществляют с карнизного ряда. С кровельных листов удаляют защитную пленку и клеят их при помощи мастики, которую наносят на заранее подготовленное основание. Толщина слоя мастики определяется типом кровельного покрытия. Листы укладывают выше перегиба карниза на несколько сантиметров. Последующий лист кладут встык, при этом их закрепляют гвоздями в заранее сделанные для этого отверстия. Таким же методом проводится монтаж всего карнизного ряда.

Если крыша выполнена с большим уклоном, для закрепления листов нужно использовать, как минимум, шесть гвоздей. Технология покрытия крыши мягкой кровлей подразумевает ее удобную и быструю установку, а также демонтаж в случае необходимости. Кромка стартового ряда листов размещается примерно в 10 мм от нижнего отрезка карниза, а все последующие листы располагаются в одном направлении с первым рядом. Все выходящие края обрезаются и обмазываются мастикой. По окончании укладки финишного ряда переходят к монтажу листов, которые прилегают к коньку.

Монтаж кровельного материала, располагающегося возле конька, укладывают способом разделения листов на три куска. В итоге все части должны быть склеены раздельно, таким образом, чтобы они размещались параллельно коньку. Фиксация коньковых листов осуществляется при помощи мастики и гвоздей, при этом прибивать нужно сразу два листа.

Нередко в процессе монтажа под мягкой кровлей возникают пузыри. Чтобы этого избежать, прибегают к частичной фиксации водоизоляционного ковра.

Крепление можно выполнять одним из таких методов:

• путем точечной и полосовой проклейки;
• гвоздями;
• монтаж материала на перфорированное основание.

Такие методы укладки позволят распределить давление воздуха над кровлей и под нею, что будет препятствовать появлению пузырей. Такая кровля еще называется дышащей.

Технология укладки мягкой кровли вокруг дымоотводящих труб

Монтаж мягкой кровли вокруг дымоотводящих и вентиляционных труб осуществляется согласно особой технологии. Для этого из ендового ковра изготавливают специальную выкройку.

Ее нужно согнуть и надрезать, следуя определенной инструкции:

• сначала производят монтаж лицевой выкройки, заводя ее над мягкой кровлей;
• далее прокладывают левую и правую выкройку, помещая их под кровлю;
• в самом конце производят монтаж задней стороны выкройки;
• для выполнения герметизации швов применяют битум или специальную мастику;
• лучше, если вся кровля изготавливается каскадом для наилучшей герметизации и защиты от попадания влаги.

• Каждый год в весеннее и осеннее время настоятельно рекомендуется контролировать состояние крыши, следить за тем, чтобы на ней не появлялись видимые повреждения – своевременно приступать к их устранению.
• Для избавления от листьев, веток, снежных осадков и другого мусора, скопившегося на кровле, лучше пользоваться мягкой щеткой. Ни в коем случае нельзя применять лопаты, совки и иные инструменты, оснащенные острой стальной рабочей частью.
• Для организации максимально эффективного отвода воды с кровли, осуществляйте своевременную очистку водостоков и желобов от мусора.
• В случае скапливания большого объема снегом, стоит удалять его послойно, дабы не деформировать кровлю.
• Если вы обнаружили какие-либо повреждения на кровле, выясните причины, из-за которых они возникли. Сначала избавьтесь от причины деформации, а уже после этого выполните ремонт.
• Ни в коем случае нельзя ходить по мягкой кровле, если температура воздуха на улице превышает 30℃, так как с большой долей вероятности вы повредите наружный защитный слой кровельного покрытия.

Технология укладки мягкой кровли: монтаж покрытия крыши, как правильно укладывать, крепление, порядок

Технология укладки мягкой кровли: монтаж покрытия крыши, как правильно укладывать, крепление, порядок

Технология укладки мягкой кровли из битумной черепицы: пошаговый инструктаж

Мягкая кровля - термин, объединяющий ряд гибких кровельных материалов с превосходными потребительскими качествами. Ее штучные и рулонные разновидности безупречно защищают дом от атмосферных «напастей» и эффектно украшают экстерьер. Мало весят, не требуют усилий в раскрое и креплении. В числе плюсов солидно фигурирует возможность уложить покрытие собственноручно. Для идеального результата необязательно владеть навыками кровельщика. Нужна сноровка, терпение, инструмент и сведения о том, чем технология укладки мягкой кровли отличается от прочих способов и как правильно устроить крышу.

Специфика мягкой кровли

Материалы из группы мягких кровельных покрытий представляют собой модифицированные варианты старого-доброго рубероида. Новые разработки позаимствовали у предшественника гибкость и легкость, по праву возглавляющие список преимуществ. Сохранили непоколебимые водоотталкивающие свойства, благодаря которым дольше служит деревянная основа и стропильная система. Улучшился состав, за счет чего сроки безупречной работы материалов увеличились в трехкратном размере.

С ориентиром на способ укладки класс мягких кровельных покрытий делится на три вида:

• Рулонные материалы , поставляемые в соответствующем названию формате. К ним относятся битумные потомки рубероида и новые представители, такие как полимерные мембраны. Рулонные покрытия укладываются полосами. Битумные материалы крепятся путем наплавления, полимерные - посредством частичного или полного приклеивания. С их помощью в основном обустраивают плоские и пологие крыши со скатами до 3º, допустимо до 9º. Востребованы рулоны большей частью в индустриальном строительстве;
• Кровельные мастики , поставляемые в готовом или в подлежащем разогреву холодном виде. Напыляются или наносятся толстым слоем на плоские крыши, в результате чего получается монолитное покрытие без швов. Для укрепления используется армирующая сетка. Сфера применения ограничена плоскими кровлями.
• Битумная черепица , поставляемая в гибких гонтах-плитках. По сути, это улучшенный рубероид, разрезанный на относительно небольшие листы. Край гонтов оформлен фигурными лепестками для имитации керамического прототипа. Тыльная сторона оснащена клейкой полосой, предназначенной для крепления к деревянной основе. Приклеивают поштучно. Дополнительно в каждый гонт забиваются кровельные гвозди либо саморезы. От нагрева битумной кровли солнечными лучами происходит спекание плиток и превращение их в сплошную кровельную оболочку.

В частном малоэтажном строительстве активно востребована штучная разновидность, т.к. плоские и низко-скатные кровли над одно- или двухэтажными жилыми домами сооружают крайне редко. «Плоская» участь у бытовых строений, однако не всякий хозяин решится на покупку мембран и мастик для крыши сарая. Значит, внимание уделим монтажу наиболее популярной битумной черепицы.

Пошаговая укладка битумной черепицы

Штучным гибким материалом покрывают крыши с любой крутизной и степенью архитектурной сложности. Правда, битумная черепица не рекомендована для сооружения кровли, если угол наклона скатов менее 11,3º. Выпускается материал многочисленными производителями. Каждый из них стремится сообщить собственной продукции уникальные качества и полезные для укладчика свойства.

Несмотря на некоторые различия, технология устройства мягкой кровли выполняется по одной и той же схеме. Есть небольшие нюансы, но они не принципиальны.

Правила подготовки основания

Гибкость – достоинство и недостаток битумного покрытия. С одной стороны она позволяет заметно ускорить процесс. Ведь на формирование примыканий, проходку труб, обустройство ендов и карнизов уходит немного времени и минимум сил. С другой стороны из-за гибкости материала требуется сплошная обрешетка, чтобы гнущиеся гонты опирались полностью на твердую ровную основу.

Соорудить сплошную обрешетку перед монтажом мягкой кровли можно:

• из плит OSB-3, рекомендуемых на основании бюджетной стоимости и достаточной прочности;
• из листов влагостойкой фанеры с маркировкой ФСФ;
• из шпунтованной или обрезной доски, влажность которой не должна быть менее 20%.

Листовой материал укладывается в разбежку типа кирпичной кладки. Важно, чтобы не получилось крестообразных соединений. Нужно, чтобы слабые участки состыковки плит равномерно распределились по контробрешетке. В швах следует оставить зазоры в 2-3мм, требующиеся для свободного движения стропильной системы при температурных колебаниях.

Дощатый настил устанавливают параллельно свесам кровли. Тоже в разбежку, если на скат не хватит длины доски. Место состыковки двух досок на скате следует опереть на брус контробрешетки, забить в него нужно четыре гвоздя. Рядовые доски крепят двумя гвоздями с обеих сторон. Укладывать их надо так, чтобы остался зазор в 3-5мм между продольными элементами. Перед работой обрезные доски сортируют. Те, что потолще, нужно распределить у основания ската, те, что полегче, отправить наверх.

Вентиляция – залог безупречной службы

Отличные водоотталкивающие свойства битумного покрытия обусловлены мизерным количеством пор, способных пропускать влагу и воздух. Надежный гидро-барьер действует в обоих направлениях. Внутрь кровельной конструкции не проникают капли дождя, но и пар не выходит наружу. Если не обеспечить испарениям свободный путь, конденсат будет скапливаться на деревянных стропильных фермах и обрешетке. Т.е. заведется грибок, из-за которого с прочной крышей придется попрощаться.

Во имя долгосрочной безупречной службы необходимо устроить систему кровельной вентиляции, включающей:

• продухи, предназначенные для притока воздуха в зоне карнизов. Кроме притока они обязаны обеспечить свободное перемещение воздуха снизу вверх по плоскостям скатов. Продухи представляют собой открытые каналы, сформированные обрешеткой и контробрешеткой;
• вентиляционный зазор между битумной кровлей и уложенным поверх пароизоляции утеплителем. Предназначен для омовения воздушным потоком утеплителя;
• отверстия в верхней зоне кровельного пирога. Это могут быть либо незакрытые вверху торцы скатов, либо специально устроенные отдушины с пластиковым стволом, напоминающим миниатюрную дымоходную трубу.

Вентиляцию нужно устроить так, чтобы исключить образование воздушных мешков в подкровельном пространстве.

Укладка изоляционного ковра

Всеми без исключений производителями битумной черепицы настоятельно рекомендуется стелить дополнительный гидроизоляционный ковер перед монтажом гонтов. Список пригодных для ковра материалов обычно обозначен в инструктаже. Допущена к применению указанная или аналогичная по характеристикам продукция.

Замена крайне нежелательна, т.к. несовместимый с покрытием состав будет препятствовать соединению битумных слоев в монолит и станет способствовать вздутию. Полиэтилен исключен. Рубероид тоже, потому что служебный срок гибкой кровли больше. Неразумно стелить под покрытие, рассчитанное на 15-30 лет эксплуатации, менее долговечный материал.

Технология укладки изоляционного ковра под гибкую черепицу включает два варианта, зависящих от крутизны крыши:

• Устройство сплошного ковра на скатные кровли с углом наклона от 11,3º/12º до 18º . Рулонную гидроизоляцию стелют полосами, начиная от свеса, продвигаясь к коньку. Каждая укладываемая сверху полоса должна перекрывать предыдущую полосу собственными десятью см. Если потребуется состыковать два отрезка в одном ряду, их кладут с нахлестом в 15см. Нахлест тщательно, но без фанатизма промазывается битумной мастикой. К основанию полосы изоляции крепятся кровельными гвоздями через 20-25см. Поверх сплошного ковра укладываются полосы барьерной водоотталкивающей защиты в ендовах и на свесах, а также вокруг кровельных примыканий. Затем конек и выпуклые углы кровли оснащают первоначальным изоляционным материалом;
• Укладка частичной изоляции на скатные кровли с наклоном 18º и более . В этом случае битумно-полимерным материалом защищаются ендовы и свесы, а полосами изоляционного ковра покрывают только края фронтонов, конек и прочие выпуклые углы. Изоляцией, как в предыдущем случае, окаймляют места пересечения кровли трубами коммуникаций и кровельные примыкания. Ширина битумно полимерного барьера вдоль свесов 50см, в ендовах равна 1м, чтобы на каждый из защищаемых скатов приходилось по 50см. При укладке вокруг примыканий и труб изоляционную полосу частично заводят на стенки так, чтобы материалом перекрывалось 20-30см вертикальной поверхности.

Устройство гибкой кровли с частичной гидроизоляцией допускается производителями, но в их числе ярых сторонников данного метода нет. Естественно, на крутых скатах меньше задерживается осадков, но обстоятельства бывают разные: наледь, косой дождь и т.д. Лучше подстраховаться.

Битумно-полимерный ковер для ендов подбирают в тон черепице. Допускается незначительное отклонение от колорита покрытия, если есть желание подчеркнуть линии открытых разжелобков. Желательно, чтобы ендовы укрывались сплошной полосой барьерной изоляции. Но если состыковки двух кусков избежать не получается, ее лучше устроить в верхней части кровли нахлестом 15-20см. Там наименьшая нагрузка. Нахлест в обязательном порядке промазывается битумной мастикой.

Защита фронтонов и карнизных свесов

Периметр кровли оснащается металлическими планками. Они нужны для защиты ослабленных участков обрешетки от влаги и в качестве элементов оформления крыши. Планки укладывают на край фронтонов и свесов ребром. Линия ребра должна совпадать с линией абриса крыши. Крепят кровельными гвоздями по зигзагообразному принципу через 10-15 см.

Если возникает необходимость состыковки двух планок, их укладывают с нахлестом, составляющим 3-5 см, минимум 2 см. Фронтонные планки перекрывают на углах кровли карнизные. В местах торцевых и состыковочных нахлестов крепеж забивают через 2-3 см.

Большинство изготовителей гибкой кровли советуют устанавливать оба типа металлической защиты поверх подкладочного ковра. Однако разработчики марки «Шинглас» рекомендуют карнизные планки заводить под ковер, а фронтонные поверх него. Перед установкой фронтонных и карнизных планок на дощатую обрешетку они же советуют сначала прибить брусок, а к нему уже прикрепить металлическую защиту.

Формирование проходов через кровлю

Пересекающие крышу дымовые трубы, коммуникационные стояки, антенны, собственные вентиляционные отверстия нуждаются в особом обустройстве. Они создают потенциальную опасность в виде открытого пути для протечек воды. Потому перед монтажом покрытия места кровельной проходки перекрывают герметизирующими приспособлениями или системами. В их числе:

• Резиновые уплотнители, предназначенные для закрытия точек небольшого диаметра. Отверстия под антенну, например;
• Полимерные проходные элементы, применяемые для оборудования мест пересечения кровли канализационными и вентиляционными стояками. Выпускают их специально для обустройства крыш. Крепятся проходники банально гвоздями к сплошной обрешетке. Поверх укладывают битумные черепичины, которые по факту подрезаются вокруг прохода и фиксируются битумной мастикой;
• Пластиковые переходники для собственной кровельной вентиляции. Закрывают отверстия отдушинами, коньковым элементом с каналами для отвода испарений, перфорированными приспособлениями для карнизов.

Правила обустройства проходов крупногабаритных дымовых труб стоит рассмотреть отдельно. Кроме угрозы протечек они еще и пожароопасны. Герметизируют дымоходы в несколько этапов:

• стенки трубы защищают деталями, вырезанными из асбестоцементных плит согласно ее фактическим размерам;
• по периметру трубы монтируется треугольная планка, обработанная антипиреном. Для ее изготовления можно расколоть по диагонали брусок. Для замены подойдет плинтус. Планку для обустройства дымохода не крепят к обрешетке! Зафиксировать ее надо на стенках трубы;
• укладывают гибкую черепицу, заводя гонты на планку;
• из ендового ковра выкраивают детали по размерам трубы с установленной планкой. Ширина деталей не менее 50 см. Крепят выкройки с 30сантиметровым заходом на стенки трубы на клей или битумную мастику. Сначала приклеивают лицевую деталь, затем боковые, в завершении заднюю. Нижний край располагают поверх уложенной черепицы, верхний заводят в штрабу на стенке трубы;
• в завершении закрепляют многослойную изоляционную систему путем установки металлического фартука с обработкой соединений силиконовым герметиком.

Есть более простой и дешевый способ: детали изоляционной обшивки трубы вырезаются не из ковра, а сразу из оцинкованного металла. Тогда половина этапов работы отпадет сама собой.

Стеновые примыкания герметизируются аналогичным методом. Только в установке асбестоцементной защиты нет нужды, и защищаемые поверхности перед обустройством нужно оштукатурить и обработать праймером.

Правила укладки карнизных гонтов

Для того чтобы создать ориентиры укладчику, кровлю лучше предварительно разметить мелованным строительным шнурком. Горизонтальные линии наносятся с шагом, равным пяти рядам гибкой черепицы. Вертикали отбиваются с шагом в один гонт.

После подготовки и разметки кровельной поверхности можно без опасений приступать к укладке гибких черепичин, следуя алгоритму:

• первым монтируется карнизный ряд черепицы на свес. Взять можно специальную коньково-карнизную черепицу или собственноручно выкроить стартовый элемент посредством обрезки лепестков обычной рядовой черепичины. От ребра металлической карнизной планки нужно отступить на 0,8-1см и приклеить карнизный гонт. Для приклеивания с клейкого слоя нужно снять защитную ленту, а оставшиеся места промазать мастикой;
• уложенная карнизная черепица закрепляется кровельными гвоздями с шагом, равным ширине лепестка. Широкая шляпка метиз при забивании должна быть строго параллельна поверхности сплошной обрешетки. Перекосы недопустимы. Забивают гвозди, отступив от верхнего края гонта 2-3см. Места фиксации должны перекрываться следующим рядом кровли;
• укладывается первый ряд гибкой черепицы. Начать лучше с центра ската, чтобы проще было выровнять по горизонтали. От нижней линии стартового ряда следует отступить 1-2см и приклеить уже опробованным способом. Прибивают четырьмя гвоздям на расстоянии 2-3см от паза между лепестками;
• монтаж второго ряда тоже удобней начать от средины. Но гонт нужно сместить так, чтобы лепесток оказался над пазом первого ряда черепичин и точки крепления были полностью закрыты;
• верхний угол черепичины, уложенной рядом с фронтоном, обрезается в виде равностороннего треугольника со сторонами по 1,5-2см. обрезка нужна для отбоя воды.

Продолжить укладку гонтов можно по линейному принципу, т.е. укладывая полностью целый ряд, один за другим. Можно по пирамидальному методу с «наращиванием» от середины ската до краев или диагонально.

Два способа устройства ендовы

Для формирования ендовы разработано два способа:

• Устройство открытого разжелобка. Рядовую черепицу укладывают до оси ендовы на обоих смежных скатах. Только гвозди прекращают забивать уже на расстоянии 30см от оси. После укладки мелованным шнуром на скатах отбиваются линии ендовы, вдоль которых аккуратно подрезается покрытие. Ширина разжелобка от 5 до 15 см. Чтобы мягкой кровле не нанести урона во время резки под черепичины подкладывается дощечка. Расположенные возле ендовы углы черепичин подрезаются для отбоя воды, затем тыльная сторона элементов покрытия обмазывается мастикой и приклеивается.
• Устройство закрытого разжелобка. Черепицу укладывают сначала на скат с наименьшим уклоном так, чтобы примерно 30см материала расположились на смежном скате. Вверху гонты крепят гвоздями. После покрывают второй скат, затем на нем отбивают линию, отступив от оси 3-5см, вдоль которой производят резку. Углы черепичин подрезают для отбоя воды, после приклеивают на мастику обрезанные незакрепленные элементы.

Нюансы укладки черепицы на конек

По завершению монтажа черепицы на скаты, приступают к обустройству конька. Вентиляционные каналы в теле обрешетки надо оставить открытыми, поэтому между вершинами скатов оставляют зазор в 0,5-2см. Для обеспечения вентиляции конек оснащают пластиковым аэратором. Он не слишком привлекателен, поэтому во славу эстетике его декорируют универсальной коньково-карнизной черепицей или нарезанными из гонтов черепичинами.

Прибивают черепицу 4мя гвоздями. Каждый последующий элемент должен закрывать крепеж предыдущего. Монтируют черепичины на хребты снизу вверх. Конек обустраивают в направлении движения преобладающих ветров так, чтобы открытые участки развернулись на подветренную сторону.

Технология устройства мягкой кровли: пошаговый инструктаж по укладке

Технология укладки мягкой кровли отличается специфическими особенностями и характерными правилами устройства, соблюдение которых обеспечит долгосрочность крыши.

Строительство домов

Частное строительство и использование мягкой кровли – тема достаточно актуальная. Этот материал имеет массу достоинств. Среди них - малый вес, абсолютная герметичность, визуальная привлекательность, возможности использования на крыше самой разнообразной формы, продолжительный срок полезной службы и невысокая стоимость мягкой кровли. Более того, по такой крыше дождь не барабанит, а тихо шуршит. Помимо высоких эксплуатационных и технических характеристик, материал позволяет проводить монтаж мягкой кровли самостоятельно, без привлечения к работе специалистов.

Понятие мягкой кровли

Мягкая кровля представляет собой современный материал, основанием которого являются стекловолоконные листы, пропитанные с обеих сторон резинобитумом. Резинобитум отличается высокой герметичностью и влагостойкостью, поэтому мягкая кровля так распространилась при строительстве зданий. Также мягкая кровля в своем составе имеет специальную посыпку, увеличивающую износостойкость и не дающую рулонному покрытию склеиваться.

Мягкая кровля считается идеальным покрытием для крыш, в которых угол наклона составляет не меньше 11 градусов. Поэтому при выборе материала к таким строгим требованиям будьте внимательным. Мягкой кровлей зачастую называют битумную черепицу, что используется как верхний слой кровельного пирога и от остальных материалов отличается своей структурой, которая напоминает рулонные материалы.

Инструменты для укладки

Гибкую кровлю сможет уложить 1 человек. К поверхности крыши выдвигается единственное требование, о котором мы уже упоминали – уклон не больше 11º. А вот максимальный угол уклона не ограничен. Укладка мягкой кровли своими руками требуют наличия таких материалов и инструментов: молоток, нож, мастика, герметик, мастерок для мастики, кровельные гвозди, карнизные и торцевые планки, гидроизоляционный ковер, коньково-карнизная полоса и рабочие перчатки.

Устройство вентиляции

Система вентиляции способна обеспечить циркуляцию воздуха, которая необходима для предотвращения возникновения на нижней части основания конденсата. Пренебрежение этим этапом при укладке мягкой кровли на крышу вызовет то, что стропильная система начинает гнить, а в зимнюю пору будут образовываться наледь и сосульки.

Составляющими элементами системы кровельной вентиляции выступают вентиляционные продухи и выходы, зазоры между гидроизоляцией и основанием (минимум 5 миллиметров). Естественное вентилирование можно обеспечить вентиляционными отверстиями, которые распределяются равномерно под карнизным свесом.

Подкладочный слой

Карнизные планки изготавливают из металла и крепят на свесах карнизов на подкладку. Они требуются для защиты краев обрешетки. Фронтонные планки также производят из металла, их крепят в торцах кровли для защиты края обрешетки. Ендовый ковер обеспечивает дополнительную защиту кровли от атмосферных осадков. Выбирают его соответственно цвету гибкой черепицы.

В местах, в которых наиболее вероятны протечки, нужно создать подкладочный слой: на ендовах, торцах кровли и карнизных свесах. Особенностью монтажа считается соблюдение направления (снизу кверху) и нахлеста: в продольном направлении 150 миллиметров, в поперечном – 100 миллиметров. Места нахлеста принято промазывать битумной мастикой.

Ендовы и коньки соответственно принято усиливать на 500 и 250 миллиметров. При этом ендовы нужно с двух сторон оборудовать подкладочным слоем, а вдоль торцов и карнизных свесов его следует уложить на ширину минимум 400 миллиметров.

Подкладку к основанию прибивают оцинкованными кровельными гвоздями через каждые 200 миллиметров. Подкладочный ковер не только защищает кровлю от влаги, но и от разрушения, если укладку мягкой кровли приостановили.

Подготовительные работы

Основание, к которому вы будете прикреплять мягкую кровлю, должно быть сплошным. Именно этим процесс устройства кровли из мягкой черепицы отличается от крыш, для которых используются другие материалы. К примеру, металлочерепицу нужно укладывать на обрешетку, в которой между брусьями допускается зазор, что объясняется высокой жесткостью металлочерепицы. Этими качествами мягкая кровля не обладает и поэтому нуждается в предварительном монтаже прочного основания.

Для обустройства основания можно применять ориентированно-стружечные плиту, влагостойкую фанеру толщиной от 9 миллиметров, а также шпунтованную или обрезную доску. Если вы выбрали в качестве основания доску, то её рекомендуется предварительно выдержать ее в штабеле до достижения равновесного уровня влажности.

Покупайте зимой материал, а используйте летом. Ширина досок – не больше 100 миллиметров. Желательно, чтобы материал имел одинаковую толщину и был напиленным на ленточной пиле. Максимальная влажность дерева составляет 20%.

На видео о технологии укладки мягкой кровли показано, что такие материалы нужно укладывать со сдвигом швов – вразбежку, оставляя при этом зазор в 1 сантиметр между ними. Поверхность должна быть сухой, чистой и гладкой. От этих условий будет зависеть качество монтажа и время службы мягкой кровли.

Кровельный пирог в обязательном порядке должен иметь такие слои: гидроизоляционный слой, уложенный на стропила; утеплитель из минваты, если вы планируете устройство мансарды; гидроизоляционный кровельный ковер, уложенный внахлест на основание с внешней стороны.

Тонкости монтажа мягкой кровли

Чтобы покрыть крышу мягкой кровлей своими руками, кроме наличия сво¬бодного времени, нужна еще и хоро¬шая погода. Работы принято проводить в теплую сухую погоду, при этом температура воздуха не должна опускаться ниже плюс 5 по Цельсию. Если приходится в силу необходимости производить укладку мягкой кровли зимой в неподходящую пору, черепица перед началом работ должна обязательно быть выдержана в здании с комнатной температурой. Также вы можете использовать и тепловоздушную горелку.

Выбор такого температурного режима объясняется особенностями гонта – листа, состоящего из 3-4 «черепичин». К поверхности он может прикрепляться гвоздями или с помощью самоклеящегося слоя, что расположен на внутренней стороне. Герметичность черепицы обеспечивается теплом солнца, под его воздействием листы спаиваются с основанием и между собой. Это не происходит при минусовых температурах, и изоляция качественной не получается.

Мягкую черепицу нужно использовать одновременно из 5-6 упаковок и выбирать по очереди по одному элементу, чтобы избежать резких различий в оттенках на случай необходимости проведения ремонта мягкой кровли элементами из другой упаковки. Именно в этом свойстве состоит еще одно достоинство данного материала: небольшой перепад оттенков облегчает процесс замены черепицы и украшает его матовую поверхность.

Выбор мастики

Для укладки верхнего слоя мягкой кровли следует использовать битумно-полимерный материал, который позволяет выполнить сплошное эластичное покрытие, что выдерживает температурные и механические деформации основания. По технологии укладки мягкой кровли для крепления к крыше рулонного материала рекомендуется использовать холодные и горячие мастики.

Холодные мастики применяют традиционно для внутренних слоев кровли, а горячее вещество используются как наружное покрытие. К холодным мастикам относят рубероид и битум, а к горячим – деготь и толь. В применяемой мастике должны содержаться битум и смесь пылевидного типа или изготовленный из волокна наполнитель. Среди пылевидных материалов выделяется известь, гипс и зола

Изготовление битумной мастики

Вы можете купить битумную мастику, но можете и сделать самостоятельно. Для этого возьмите битум, что составляет близко 80% мастики, и наполнитель. Взяв по 2 порции битума и солярки на 1 порцию наполнителя, вы получите холодную смесь. Битум нужно греть до 180 градусов, пока готовится в другом месте солярка и наполнитель. Оба котла можно смешивать только после того, как вода испариться в битуме.

Для изготовления горячей мастики нужно воспользоваться котлом. В нем битум следует нагреть до 200 градусов, при этом необходимо медленно добавлять наполнитель. Важно, чтобы во время процедуры температура не опустилась ниже 160 градусов.

Чтобы проверить качество мастики, нужно её уложить под углом в 45 градусов, предварительно нагрев мастику до 60 градусов. На видео об укладке мягкой кровли показано: если покрытие будет стекать, то качество у него плохое. Если оно не стекает, то стоит дать ему засохнуть. При засыхании у качественного материала трещины не будут появляться.

Укладка мягкой кровли

Перед непосредственной укладкой кровли пройдитесь раствором битума и солярки по поверхности из древесины. Дальше медленно производите покрытие мастикой, после чего уложите пергамин и рубероид. Монтаж принято начинать от средней части карниза и двигаться к торцам вправо и влево. На изнаночной стороне мягкой черепицы перед наложением нужно снять пленку, которая защищает клей.

Если вы используете холодную мастику, то необходимо после нанесения слоя ждать 12 часов, только потом можно наносить новый слой. При покрытии горячей мастикой слоя наносить можете один за другим. Каждый элемент кровли нужно прибивать гвоздями в количестве штук 4-6.

При укладывании рулонов согласно инструкции по укладке мягкой кровли делайте 7-10-сантиметровый напуск. Во всех случаях при этом рекомендуется соблюдать правило наложения: каждый верхний ряд располагайте так, чтобы стыки крепления предыдущего закрывались. Происходит смещение очередного нового слоя зависимо от их количества (при 2 слоях – наполовину, а при 3 – на треть).

По краям кровли обрежьте излишки и приклейте мастикой. Благодаря свойствам современных мягких кровельных материалов срок полезной эксплуатации покрытия крыши составляет порядка 30 лет. Но это совсем не значит, что можно забывать о профилактических мероприятиях.

Укладка возле вентиляционных труб

Правильной изоляции стыков и аккуратного крепления материала требуют места вокруг антенн и труб. Монтаж мягкой кровли здесь выполняется легко при условии использования проходных элементов. Без таких комплектующих деталей нарушается герметичность покрытия. Еще до самой укладки битумной черепицы нужно наметить места, где вы будете устанавливать вентиляцию и трубы.

Затем нужно прорезать отверстия, вокруг которых мастикой будут приклеиваться края подкладочного ковра. Намажьте верхнюю поверхность ковра по контурам элементов, которые необходимо приклеить и прибить гвоздями. Черепицу сверху уложите на мастику.

Места стыковки верхней части проходного элемента и битумной черепицы рекомендуется обработать герметиком. Доведя до линии конька работу, нужно использовать специальные коньковые элементы гибкой черепицы, которые перегибаются через него, наклеиваются на мастику и прибиваются гвоздями.

Ремонт мягкой кровли

Частота ремонтных работ, которые нужно проводить с кровлей дома, зависит напрямую от основания, на которое вы устанавливали черепицу, и от стоимости укладки мягкой кровли. Деревянные пиломатериалы, цементная и бетонная стяжка – все они реагируют по-разному на мягкую кровлю, что вызывает определенные повреждения.

Зачистка поврежденного участка

Непосредственно перед началом ремонта определите, нужны ли такие работы вообще и в какой степени. Для этого оцените степень присутствующих повреждений. Если в рулонном покрытии образовались пробоины, то их рекомендуется залить мастикой, соблюдая последовательность используемых для этого материалов.

Ремонт рулонной кровли следует производить исключительно на чистом участке. А это очень проблематично, ведь на кровельном материале присутствует специальная посыпка. По этой причине нужно тщательно очистить участок, на котором будут проводиться ремонтные работы.

Крошку можно убрать с помощью использования технологического масла. Лучше всего для очистки толи подойдет антраценовое масло, а соляровое масло используют для рубероида. Очистку проводите обыкновенной тряпкой или щеткой. При такой обработке вы сможете убрать посыпку и смягчить для дальнейшего ремонта поверхность.

Ремонтные работы

После подготовки поврежденного участка можно перейти к главной работе. При небольших дефектах можно использовать обычную мастику с заплатой. Но это решение не подходит, если все кровельные слои пробиты.

При повреждении одновременно нескольких слоев кровли рекомендуется очистить участок от старого слоя мастики и грязи, а после – просушить. После этого необходимо приготовить мастичную смесь с добавлением опилок или песка. Этой смесью следует зашпаклевывать все имеющиеся повреждения так, чтобы выровнять края. Мастика со всех сторон заплаты должна выходить хотя бы на 10 сантиметров.

С помощью жестких кисточек и щеток мастику можно нанести в наиболее труднодоступные места. Если вы проводите работы на небольшом участке, то целесообразно использовать простой шпатель, который позволяет наносить густую мастику и массу с опилками. При возникновении «водного пузыря» в кровле ремонт нужно провести аналогичным способом, как и в ситуации с обычной пробоиной. Главное – вовремя определить источник, откуда идет вода.

При появлении в кровельном материале трещин его следует разрезать до нижнего слоя. Потом проведите очистку от лишней мастики и мусора, после чего участок сушиться и заливается новой мастикой. Можно обойтись без разреза, если трещины маленькие. Их следует закрыть заплатой и мастикой. В случае если по всему участку мягкой кровли появились мелкие трещины, то его нужно подготовить и покрыть подогретой мастикой.

Восстановление посыпки

После проведения ремонта мягкой кровли нужно возобновить на место удаленный слой посыпки, чтобы избежать лишнего нагрева материала и плавления мастики. Для этого следует пригладить поверхность и покрыть кровлю песком. Лишняя посыпка, которая не пристает к кровле, со временем сама удалится. Однако если вы хотите, её можно убрать самостоятельно.

Теперь вы узнали, какие преимущества имеет мягкая кровля – герметичность, длительный срок использования и сносная цена укладки мягкой кровли. Следуйте внимательно нашей инструкции, чтобы провести монтаж гибкой черепицы правильно. Пользуйтесь рекомендациями по поводу выбора мастики и её приготовления. А если в ходе эксплуатации крыши возникли небольшие проблемы, перечитайте ещё раз информацию о проведении ремонта мягкой кровли.

Укладка мягкой кровли своими руками, Строительный портал

Строительство домов Частное строительство и использование мягкой кровли – тема достаточно актуальная. Этот материал имеет массу достоинств. Среди них - малый вес, абсолютная
