ЩР, ШР, ЩРС, ЩС - Щиты распределительные. Распределительные щиты и боксы, клеммники, аксессуары Шит распределительный

С ознакомительной частью разобрались, переходим к инструкции, которая поможет собрать распределительный щит в доме своими руками.

Очень интересная видео инструкция по данной теме:

Основной процесс

Сразу же обращаем ваше внимание на то, что в статье предоставлена инструкция по сборке распределительного щита на 220 В. Если вы хотите , ознакомьтесь с отдельной инструкцией, на которую мы сослались!

Шаг 1 – Создаем схему

Для начала Вы должны создать схему подключения всех автоматов, счетчика и распределительных шин для того, чтобы быстро и правильно собрать распределительный щиток в квартире (либо загородном доме). На данном этапе необходимо также самому выбрать наиболее подходящее место для установки каждого изделия на DIN-рейке. Чем компактнее и логичнее будут расставлены автоматы, тем Вы больше сэкономите соединительных проводов и сделаете бокс удобным для обслуживания.

К Вашему вниманию пример того, как должна выглядеть схема сборки распределительного щита в квартире на 220В:

В Вашем варианте может быть все в корне по-другому, и это не будет свидетельствовать о том, что схема составлена неправильно. В каждом индивидуальном случае собрать распределительный щит можно по-своему.

Шаг 2 – Подготавливаем материалы и инструменты

Среди инструментов Вам обязательно потребуются:

мультиметр (чтобы после подключения всех элементов).
набор отверток (закручивать винтики на клеммах).
либо, в крайнем случае, монтажный нож электрика.
шуруповерт (крепить бокс к стене)

Что касается элементов схемы, тут все Вы сами должны выбирать, в зависимости от суммарной нагрузки на электропроводку, напряжения в сети (1 либо 3 фазы) и разветвленности созданной схемы. Мы же рекомендуем Вам ознакомиться со следующим блоком статей, которые тесно связаны с самостоятельной сборкой распределительного щита:

Ознакомившись с данными статьями можно идти в магазин за подходящей автоматикой и материалами, после чего останется только собрать распределительный щит своими руками.

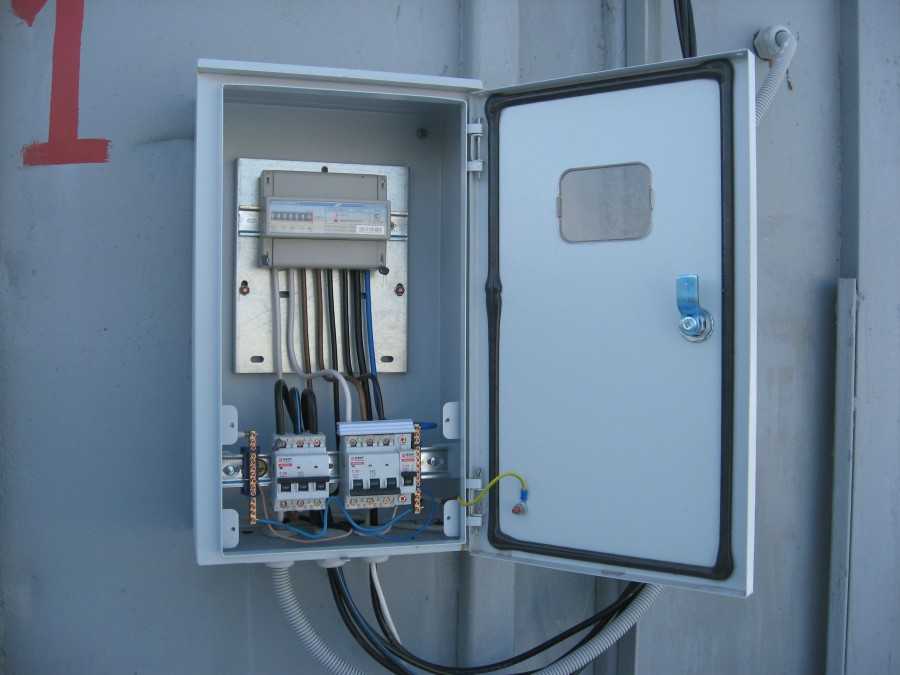

Шаг 3 – Собираем электрощит

Вот мы и подошли к наиболее важной части статьи. Теперь, когда Вы уже знаете, из чего будет состоять «начинка» бокса и как осуществлять выбор каждого из изделий, можно переходить к сборке.

Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик. Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе.

Пошаговая инструкция по монтажу электрического щита выглядит следующим образом:

Повесьте корпус на стену (либо установите в подготовленную нишу).
Заведите в распределительный щиток вводные провода и те, которые идут от каждой комнаты/мощных электроприборов.
Зачистите жилы для качественного присоединения к клеммам.
С помощью саморезов закрепите внутри корпуса DIN рейку, которая будет служить креплением для сборки всей «начинки».
Закрепите все автоматические выключатели, УЗО и даже счетчик (если его крепления соответствуют) на установленной планке. Тут все просто, конструкция щита включает в себя специальный фиксатор, который быстро и без усилий защелкивает изделие на рейке.
Установите нулевую и заземляющую шину.
Нарежьте соединительные провода на подходящие отрезки.
Соедините между собой все элементы согласно схеме. Не забываем, что вводные фаза и ноль для автоматических выключателей и УЗО обязательно должны заводиться к верхним клеммам. О том, мы рассказали в отдельной статье.
Тщательно проверьте качество сборки распределительного щита, при необходимости еще раз подтяните винты на всех клеммах.
Пригласите представителя энергосбыта для того, чтобы он выполнил .
Проверьте правильность выполненных работ, включив вводной автомат.

Если же после того, как Вы включили электроэнергию, не появился характерный запах горелого, не возникло искрение и не произошло , значит, все электромонтажные работы выполнены правильно.

Наглядный видео урок всего основного процесса:

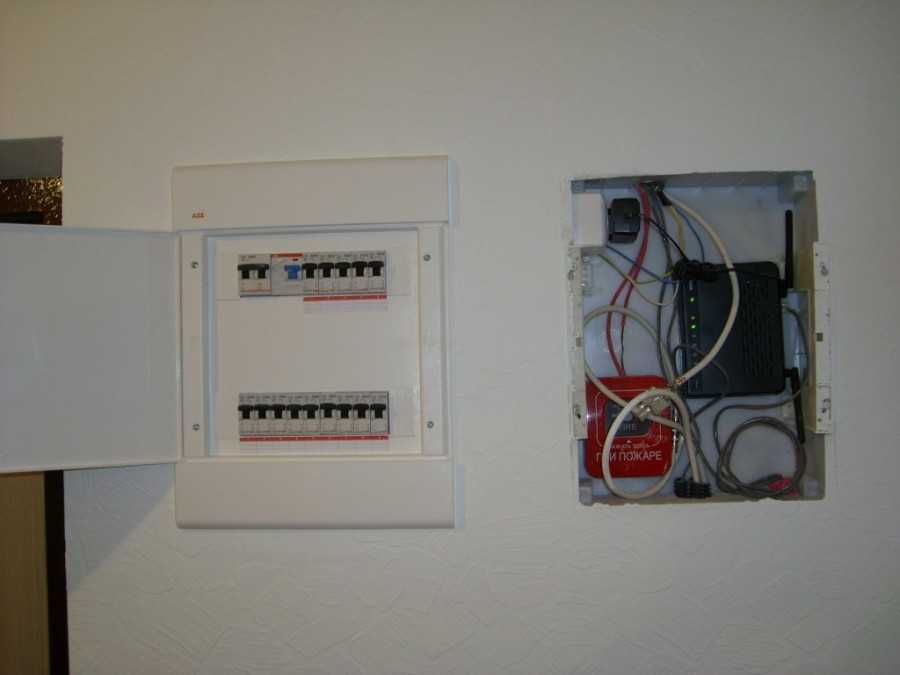

Правильная сборка

Первое, что хотелось бы посоветовать – с внутренней стороны крышки бокса наклейте схему с условными обозначениями (что где находится). Если возникнет аварийная обстановка и Вас не будет на месте, любой другой сможет быстро отключить электроэнергию либо наоборот включить тот автомат, который выбил.

Также рекомендуем все группы проводов внутри щитка обозначить бирками и дополнительно группировать пластиковыми хомутами, как показано на фото. Это позволит сделать обслуживание и ремонт более удобным, чтобы человек не ломал голову при поиске нужного контакта. О том, как может быть выполнена , мы рассказывали в отдельной статье.

Не забываем про важную особенность и автоматических выключателей – вводные проводники нужно обязательно заводить сверху, что даже дублирует завод-изготовитель на передней панели изделия.

После того, как Вы осуществили первое включение электрощита после сборки, оставьте его открытым на пару часов, после чего подойдите и проверьте температуру автоматики и проводов. Если где то изоляция начнет плавиться, немедленно отключите электричество и приступайте к поиску проблемы, иначе в дальнейшем Вам не избежать.

Раз в полгода необходимо подтягивать винтики на клеммах автоматики внутри бокса, особенно если Вы используете алюминиевые провода.

Не покупайте компактный распределительный щит, в котором будет впритык места. Во-первых, возможно, в дальнейшем Вы добавите новые элементы в схему. Во-вторых, тесное пространство будет способствовать перегреву устройств и их быстрому выходу из строя.

Вот и все, что хотелось рассказать о том, как собрать распределительный щит своими руками. Надеемся, что информация была для Вас полезной и интересной. Если возникли какие-либо вопросы, задайте их нашим специалистам в комментариях либо категории « »!

Как правильно осуществить сборку щитка своими руками

Правильная сборка

Щиты распределительные ЩР применяются в осветительных и силовых установках жилых, общественных, административных, производственных зданий и сооружений, а так же других подобных зданий. Основные задачи, которые выполняют щиты распределительные ЩР :

- прием и распределение электрической энергии напряжением 380/220 В и частотой 50Гц;
- защита от поражения электрическим током при случайном прикосновении к токоведущим частям;
- предотвращение возникновения пожаров, вызванных воспламенением изоляции проводов из-за чрезмерно больших токов утечки на землю;
- защита от нечастых включений и отключений линий групповых цепей, а также для защиты при перегрузках и коротких замыканиях.

Конструкция ЩР

Щиты распределительные ЩР представляют собой металлическую оболочку со степенью защиты IP31, сваренную из листовой стали, в которых на рейках предусматривается установка автоматических выключателей и устройств защитного отключения (УЗО). Ввод питающих и вывод отходящих линий осуществляется снизу или сверху. Исполнение щитов ЩР навесное или утопленное. Доступ в щиток обеспечен со стороны фасада через дверцу.

Технические характеристики ЩР

Номинальное напряжение, В	380/220
Частота, Гц	50
Номинальный ток вводных автоматических выключателей, А	до 160
Номинальный ток автоматических выключателей и выключателей дефферециального тока линий групповых цепей, А	до 63
Номинальные уставки тока утечки вводных выключателей дефференциального тока, mА	30; 100; 300
Номинальные уставки тока утечки выключателей дефференциального тока линий групповых цепей, mА	10; 30
Степень защиты по ГОСТ 14254-80	IP31
Климатические условия нормированные для исполнения категории размещения 4 по ГОСТ 15150-69	УХЛ

Ознакомьтесь с принципиальными электрическими схемами первичных соединений щитов распределительных ЩР с однофазной и трехфазной питающими сетями.

Условия экплуатации ЩP

Климатическое исполнение УХЛ, категория размещения 4 по ГОСТ 15150 - 69, высота над уровнем моря 2000 м. температура окружающей среды от +5оС до 40оС при относительной влажности не более 60% при температуре +20°С.
Окружающая среда не взрывоопасная и не содержащая агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию, не насыщенная токопроводящей пылью. Место установки ЩР - защищенное от поподания воды и других жидкостей, непосредственного воздействия радиаци, резких толчков (ударов) и сильной тряски. Рабочее положение в пространстве - вертикальное.

Структура условного обозначения щитов распределительных ЩР

ЩР - XY УХЛ4

Пример записи устройства при его заказе "Щит ЩР-3Н УХЛ4 4": Щит распределительный ЩР трехфазный навесного исполнения по монтажу.

Комплектность поставки ЩР

По требованию заказчика количество паспортов, инструкций и ключей может быть изменено.

Щит распределительный ЩР – что это?

Поднимаясь на лестничную площадку в глаза первым делом бросается новый распределительный щиток, поставленный только недавно. Серый, блестящий, что же за ним скрывается?

Распределительный щит ЩР - это металлическая конструкция, разделенная перегородкой на три отсека: отсек учета, распределительный и слаботочный. В каждый отсек щита соответственно устанавливается счетчики, автоматические выключатели и устройства защиты отключения.

Щиты распределительные ЩР активно производятся и реализуются нашей компанией. Производимые ЩР предназначены для приема и распределения электрической энергии в трехфазных четырехпроводных и пятипроводных сетях напряжением 380/220 В и частотой 50 Гц с заземленной нейтралью. Щиты распределительные ЩР предохраняют линии групповых цепей от перегрузок и коротких замыканий. Вы можете посмотреть все технические характеристики ЩР на этой же странице выше.

Щиты распределительные ЩР устанавливают не только в осветительных, но и силовых установках жилых домов, общественных и производственных зданий, а так же административных и других подобных сооружениях. Свет и электричество в квартирах не возможны без распределительных щитов ЩР . Они используются не только для их питания, но и для установки устройств телевизионных, телефонных и также радиотрансляционных сетей.

Щиты распределительные ЩР выполняются из высокопрочной стали, они удобны и надежны. Для более долговечного использования необходимо соблюдения следующие требования: высота над уровнем моря не более 2000 метров, температура окружающей среды от +5 до +40 градусов и влажность не более 60 %. Оптимальна для работы щитов среда не содержащая агрессивных паров и газов, не взрывоопасная и не насыщенная токопроводящей пылью. При установке щитов следует избегать мест с повышенной влажностью, непосредственного действия радиации и резких толчков и встрясок. ЩР следует устанавливать строго вертикально.

И снова возвращаясь на лестничную площадку, Вы видите уже знакомый Вам распределительный счетчик с окошком для снятия показаний. Теперь он не кажется уже таким таинственным и непонятным.

С компанией МЭК ЭЛЕКТРИКА многие вещи становятся проще, понятнее и выгоднее.

Принципиальные электрические схемы щитов распределительных ЩР

ЩР 1 УХЛ4

ЩР 3 УХЛ4

Элементы на схеме

Электрический щиток – это серьезное устройство, которое распределяет электроэнергию по всему дому. Он выполняет множество функций по безопасности, защите проводки от перегрузок, и распределению энергии по всем потребителям.

Монтаж и сборка электрощитка

В состав электрического щита входит сложное модульное оборудование. При необходимости можно самостоятельно провести монтаж, но для начала необходимо узнать, как правильно собирать щиток.

Чтобы разделить работу с электрическими компонентами и установкой корпуса, следует приобретать щит, на котором снимается рамка, и есть рейки DIN.

Есть несколько типов установки электрощитка:

крепление на стену;
установка в стене.

Рассмотрим второй вариант, так как первый устанавливается просто, на держатели. Перед тем как выдолбить проем в стене, необходимо удостовериться, что она не «несущая» в доме. По правилам в ней нельзя делать монтажные работы.

Электрощиток должен быть на виду. Двери не должны препятствовать к его доступу. По технике безопасности нельзя размещать щит вблизи газовых труб и прочих горючих веществ. Для его размещения на стене, необходимо учесть высоту от пола до его нижнего края не менее – 1,4 м, а расстояние верхнего края от пола не более 1,8 м.

Разметить будущую область поможет строительный уровень. Чтобы соблюсти все размеры, можно приложить корпус к стене, и обвести мелом. По намеченным линиям делается прорезь болгаркой.

Выдолбить внутреннюю часть поможет зубило и перфоратор. Нужно проверить глубину полученной ниши, вставив в нее корпус электрощитка.

Вначале туда монтируется крепление, входящее в комплект. Затем электрощит. Для креплений делаются отверстия и вставляются дюбели. Монтажной пеной заделываются оставшиеся полости.

DIN рейки выкручиваются из электрощитка, чтобы на них установить модульное оборудование. Если в комплекте нет специальных креплений, тогда нужно просверлить в задней стенке щита отверстия для будущих креплений. Это делается аккуратно, от чрезмерного усилия корпус может лопнуть.

Как правильно вводить кабели

Электрощиток со съемной крышкой, поможет правильно и удобно ввести жилы внутрь. На корпусах обычного типа предусмотрены отверстия для кабелей, которые слегка прорезают или выдавливают. Они располагаются вверху или внизу корпуса. Могут быть и в его задней стенке.

В электрощитках низкого качества, могут отсутствовать даже намеки на какие-либо отверстия. Тогда придется самостоятельно размечать и просверливать их, на это не у каждого хватит терпения. Поэтому лучше покупать корпус более дорогой и время на его монтаж уйдет меньше.

В современных корпусах для завода жил имеются заглушки. Они снимаются после того, как щит установлен в стене. В полученные отверстия вводятся кабели. Вместо заглушек могут быть сальниковые пластины.

Первым делом необходимо завести жилу ввода. Она должна располагаться вблизи автомата ввода. На щитке имеются крепления типа гребенки, к ней следует прикрепить вводную жилу. В качестве стяжки используется пластиковый хомут. Его лишние концы обрезаются.

Кабель намечается маркировкой, которая указывается на схеме. Так поступают со всеми жилами. После их монтажа, прикладывается съемная крышка и на нее наносятся отметки. По ним делаются вырезы, и крышка встает на свое место.

Как разделать кабели внутри щита

С введенных жил необходимо снять изоляцию. Этот процесс делается аккуратно, токопроводящие жилы повреждать нельзя. Сразу на ней делается повторная метка. Это важно, потому что после разделки всех проводов может возникнуть большая путаница.

Для меток подойдет бумажный скотч. Не забываем главное правило: метки, должны наноситься, так как указаны на схеме.

Чтобы кабеля хватило на всю длину проводки, нужно ввести его в электрощиток и провести на всю его высоту. Затем отмерить это же расстояние по высоте еще раз. В результате получится длина, в два раза превышающая высоту щита. Этот запас кабеля позволит уверенно вести его до нужной точки по всем правилам проводки, а лишние куски всегда можно отрезать.

Современные модульные устройства защиты

Качество электроэнергии в современных сетях не всегда радует. Чтобы обезопасить линию от перегрузок, начали применять защитные устройства модульного типа. Электрический щиток с автоматами будет защищен от короткого замыкания. Он сразу среагирует на появление сверхтоков. При подключении автомата нужно придерживаться общего правила по подводке питания – оно подключается только сверху.

С проводов снимается изоляция. На автоматах имеются зажимные клеммы, вставляем в них жилу и затягиваем винтом. Следует опасаться попадания изоляционных материалов в контакт клеммы. Если это произошло, то в квартире может внезапно пропадать электричество, или устройство защиты выйдет из строя. Возможно, это приведет к возгоранию.

Есть еще одно важное правило: не подключать жилы разного сечения в одну клемму АВ. Провод с большим сечением при затягивании получит хороший контакт, а с меньшим сечением плохой. Изоляция на нем будет плавиться, что приведет к пожару.

Если подключаемая жила – монолитная, то для хорошего контакта ее конец следует загнуть в форме U. Площадь соединения увеличивается, и контакт получается надежным.

Многожильные провода в клеммах автомата без специальных наконечников затягивать нельзя. Контакт будет плохим, и ненадежным. Для их коммутации используют:

наконечник НШВИ (2);
наконечник НШВ.

Сборка модульных элементов щита

Для тех, кто ни разу не соприкасался с подобной задачей, можно привести инструкцию для сборки электрического щита. Подготавливаем рабочее место, ничто не должно мешать сборке модулей. Делаем хорошее освещение.

Понадобятся следующие модули:

автоматический выключатель (выключатель нагрузки);
реле напряжения;
устройство защитного отключения (УЗО);
дифференциальные автоматы;
автоматические выключатели;
кросс модуль.

Можно собрать однофазный щиток своими руками, при условии, что имеются определенные знания электрика.

Все модули крепятся на заранее снятой DIN рейке. Располагаются в таком же порядке строго по списку. Крепятся модули с помощью специальных фиксаторов. Проверив правильность распределения, приступаем к клеммам. На них нужно отпустить винты.

Понадобятся разные типы гребенок. Вводные зажимы (клеммы) помогут удобнее подключить гребенки к силовым проводам. Их нужно размещать между клеммой модуля и гребенки.

На вводном выключателе нагрузки есть фазный выход (нижний контакт) с него раздается фаза на УЗО, автоматы и другие выключатели. На УЗО имеются нулевые зажимы, на них поступает рабочий ноль, который берется с нижнего выходного зажима вводного автомата.

Для дальнейшей сборки электрощита один конец нулевого провода должен быть свободен. Он подключается на главную шину рабочего ноля. Нулевые шины и нулевые выходы всех УЗО коммутируются, синим проводом.

Все неиспользуемые соединения закручиваются шуруповертом. После этого весь монтаж проверяется. Подав напряжение на вводный автомат, нажимаем кнопку тест.

Клеммы автоматических выключателей проверяются на напряжение. Когда они включены, делаются такие же замеры и на выходе. Чтобы бытовые приборы не перегорали от перепадов напряжения, устанавливают реле контроля напряжения. Метод сборки трехфазного щитка такой же как и для однофазного. Различаются только по количеству токопроводящих жил.

Конечный монтаж

Когда все модульные устройства налажены и протестированы, остается перенести их в корпус электрощита. Для безопасности следует обесточить электричество. Подготавливается ниша в стене. Собранные устройства на DIN рамке монтируется внутрь корпуса.

Монтируются главная и защитная нулевые шины. При распределении проводов по пучкам, не рекомендуется допускать их пересечений. На шину РЕ крепятся провода защитного ноля. Соблюдается последовательность подключения как на схеме электрощита. Защитный ноль перед коммутацией с клеммой шины – маркируется.

Когда все устройства подключены, начинается проверка на соответствие со схемой подключения. В интернете можно посмотреть фото электрощитка в собранном состоянии.

Чтобы проверить собранный электрощит, необходимо установить в квартире все выключатели и розетки. Подключить нагрузку в розетки на всех линиях мощных потребителей. После подачи напряжения, фазы и ноли проверяются на соответствие.

Когда наладка закончится, не стоит торопиться закрывать электрощиток. Он должен поработать пару часов, и тогда станет ясно, проведена ли сборка качественно. Установка и подключение щитка – это трудоемкий процесс, требующий определенных знаний и опыта. К нему следует приступать, изучив теоретическую часть, и следовать пошаговой инструкции по сборке.

Оборудование дома нельзя представить без электричества. Главной составляющей энергосети в домашних условиях считается щиток, предназначенный для компоновки приборов защиты и непосредственно прибора учета. Существуют определенные виды распределительных щитов. Их использование характерно в доме и квартире.

В нашей сегодняшней статье мы рассмотрим различные варианты, которые приобретают для установки в бытовых условиях. Рассмотрим подробности и предназначение каждого из типов электрических щитков.

Важно! Все щиты подразделяются на встраиваемые и навесные. Использовать их необходимо опираясь на тип энергосистемы в помещении.

Важно! Необходимо учитывать количество модулей при выборе электрического щитка.

Выбираем щиток для жилищных условий

В доме при выборе электрощитка должны соблюдаться не только требования безопасности, но еще и эстетичности:

Внимание! Любой из приспособлений для комплексной защиты энергосистемы дома, можно установить самостоятельно. Смотрите инструкцию здесь.

Обобщающие технические характеристики

По техническим характеристикам, каждый из видов электрощитов должен соответствовать определенным общим параметрам.

Во-первых, конструкция должна отвечать всем правилам электробезопасности . То есть, иметь дополнительную изоляцию выдерживать высокие токи в течение определенного времени, а также не поддаваться горению и расплавке. Во-вторых, все щитовые панели имеют конкретный вес для каждых условий.

Размер распределительного щита зависит строго от того на сколько групп разделена ваша сеть, и сколько будет монтироваться автоматических выключателей и других защитных устройств. Обязательно наличие во всех щитках планок для крепления устройств, нельзя исключать наличие заземляющей рейки.

Все щитки распределительные классифицируются по нескольким признакам. Щитки используются для электропитания отдельных квартир и группы помещений, расположенных на одном этаже. Для питания и учета электроэнергии в квартирах используются групповые устройства и щиты учетно-группового типа. Питание комплекса помещений на одном этаже осуществляется с применением щитов следующих классов:

Распределительных (к ним подводится силовая линия, устройства распределяет электроэнергию между потребителями);
Учетно-распределительных (помимо функции распределения электроэнергии они ведут учет потребленной энергии);
Учетно-распределительных устройств группового типа (они обеспечивают питание и учет энергии для нескольких объектов).

Щиты класса ГРЩ питают целые объекты, поэтому они чаще устанавливаются на территории трансформаторных подстанций и объектов, к которым подключены мощные электропитающие линии. Для приема и распределения энергии на объекте используются вводные распределительные устройства, которые являются составной частью групповой защитной автоматики.

Переключение на аварийный режим питания с использованием другой силовой линии осуществляется при помощи АВР, они автоматически задействуют альтернативный источник электроснабжения в случае аварии на силовой линии или отключения подачи энергии. Установка такого оборудования осуществляется в коттеджах, производственных зданий и на коммунальных объектах.

ЩЭ используются для питания и распределения электроэнергии на несколько квартир или помещений, расположенных на одном этаже. Классификация щитов распределения осуществляется и в соответствии с вариантом установки - встраиваем или методом навешивания.

Купить щит электрический распределительный в сборе любой из указанных модификаций можно в нашей компании по низким ценам - стоимость продукции может быть дополнительно снижена в зависимости от объема заказа.

Параметры выбора распределительных щитов

Выбор щита распределительного должен производиться с учетом следующих параметров:

Основного материала - пластика или металла (для защиты от вандализма рекомендуется выбирать оборудование в корпусе из металла);
Габаритных размеров (для устройств встраиваемого типа следует заранее определить размеры ниши под установку);
Назначения (только питание объектов или питание с учетом потребленной энергии, питание нескольких объектов или одного крупного);
Степенью защиты IP (это позволяет гарантировать сохранность оборудования при воздействии на него ударами, водой и перепадами температур и влажности; чем выше класс защиты, тем более прочным является оборудование);
Комплектацией (наличие в комплекте аппарата для подключения вводной линии, слаботочного отсека и аппарата для отключения питающей линии).

Сфера применения

Распределительные щиты используются для ввода силовых линий и учета потребленной электроэнергии.

Питающая линия подводится к различным объектам через распределительные щиты. Устройства выполняют одновременно две функции - прием и распределение электрической энергии. К одному щиту может быть подключено несколько потребителей в зависимости от класса электротехнического оборудования и характеристик объекта.

Щитки распределительные используются и для защиты электросети от перегрузок и замыканий. За счет возможности работы оборудования с трехфазным, однофазным или переменным током оно используется для оснащения жилых объектов и производственных зданий. В зависимости от класса оборудования оно применяется для следующих целей:

Обеспечения электропитания всего объекта (ГРЩ);
Питания и электрозащиты осветительных линий и приемников (групповые щитки);
Передачи электроэнергии с целью питания бытовых приборов и освещения квартир (квартирные щитки);
Питания нескольких квартир или помещений, расположенных на одном этаже;
Для автоматического включения аварийного электроснабжения и переключения на основной источник питания (АВР).
