Как соединить люстру с шестью лампами. Схема подключения люстры: грамотно и правильно

Сейчас уже редко где увидишь одиноко свисающую с потолка лампочку. Все хотят жить в красивой обстановке и, стремясь украсить свое жилище, приобретают многорожковые шикарные люстры. Но вот беда - платить-то приходится за электричество больше!

Но это бывает только у тех хозяев, которые такие люстры выбирают неправильно или подключают их на одноклавишный выключатель и в этом случае включаются сразу все лампы одновременно.

Грамотный и бережливый хозяин сделает правильный выбор и подключит люстру на двухклавишный выключатель , чтобы можно было включить одну лампу или несколько или все сразу, если того требует случай.

Выбор люстры.

Если из выбранной Вами люстры выходят только два провода, то такая люстра обычно подключается на одноклавишный выключатель. Хотя можно ее самому переделать и для двухклавишного.

Если из люстры выходят три провода, то это то, что Вам надо.

Есть еще и третий вариант - это когда из люстры выходят много проводов, соединенных попарно Это тоже Ваш вариант.

В чем разница между вторым и третьим вариантами?

В третьем варианте каждая пара проводов подсоединена к отдельной лампе, что дает Вам возможность самому составлять комбинации включения ламп. Во втором варианте выбор небольшой - обычно здесь включаются или одна лампа или несколько или все сразу - в зависимости от того, какую схему собрал производитель люстры.

Вторым условием возможности подключения люстры к двухклавишному выключателю является наличие трех проводов подходящих как к выключателю, так и выходящих из потолка. Есть еще случаи, когда к месту подвески люстры выходит кабель с четырьмя проводами. Один из них обычно желто-зеленого цвета (это заземление) и прокладываются такие кабели в домах новой постройки. Бывает, что и в люстрах есть провод такого же цвета - эти провода должны быть соединены друг с другом. Если четвертого провода в люстре нет, то в подводящем кабеле его просто заизолируйте изолентой.

Если вдруг в Вашем доме оказалось, что к месту подвески люстры подходят всего два провода ("фаза" и "ноль"), а люстру все же хочется подключить на двухклавишный выключатель, то сделать это тоже возможно, только придется тогда самому каким-либо образом подвести туда еще один провод или заменить существующую проводку на трехжильный кабель.

Итак, проводку проверили, с выбором люстры определились - пора приступать к монтажу.

Для работы потребуются:

3-х жильный кабель;

обычная отвертка;

индикаторная отвертка;

пассатижи или бокорезы;

изолента;

Монтаж и подключение.

Люстра с 3 проводами и цветовой маркировкой

Рассмотрим третий вариант – подключение люстры с двумя лампами и тремя проводами к двухклавишному выключателю при наличии цветовой маркировки проводов.

Тут сразу можно начинать с отключения напряжения, потом стоит подсоединить синий нулевой провод люстры к синему проводу электропроводки. Два оставшихся провода соединить соответственно по цветам. На выключателе фазный провод (смотри цветовую маркировку выше) соединить с общим контактом. Остальные два провода подключить к оставшимся контактам выключателя. Установить все по местам, включить напряжение, проверить.

В любом из вариантов подключения нельзя забывать об изоляции провода. Оголенные части разных проводов ни в коем случае не должны соприкасаться друг с другом. Более того оголенных частей проводки после установки люстры просто не должно остаться, все места скруток нужно надежно защитить. Для этого проще всего использовать полиэтиленовые клеммники.

Необходимость изоляции проводов

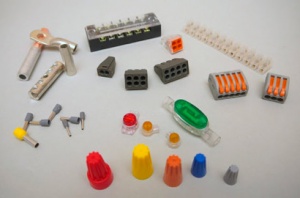

Соединение проводов клеммником происходит через латунную гильзу с 2 винтами, находящуюся внутри. В такой клеммник с двух сторон помещаются и закручиваются провода. При этом все оголенные части остаются изолированными, и для скручивания, а значит, не потребуется зачищать большую поверхность провода.

Аналогично производится подключение, если из каждого рожка светильника идет по три провода. Здесь все синие провода скручивают вместе, а оставшиеся распределяют как удобно. Схема подключения хорошо видна на 4 рисунке.

Схема подключения по 3 провода из каждого рожка

Электропроводка для люстры на 4 провода

Четвертый вариант – люстра с двумя лампами и четырьмя проводами, проводка на четыре провода. Выполняем все как в предыдущем пункте. Дополнительно к выполненным действиям нужно соединить желто-зеленый провод люстры с соответствующим проводом электропроводки. То же самое применить к выключателю.

Светильник с пультом управления

Обычно много задают вопросов о том, как подключить люстру с пультом, ведь такие светильники часто используются в квартирах. Люстра с пультом управления подсоединяется к проводам как обычно. Поэтому вначале надо соединить провода в люстре с проводами проводки, выбирая один из вышеперечисленных вариантов.

Здесь не имеет значения, какой именно установлен выключатель. Для управления люстрой с пультом нужно, чтобы люстра всегда находилась под напряжением. Поэтому выключатели вместе с пультом управления не используется.

Можно соединить провода между распределительной коробкой и выключателем напрямую или же оставить клавиши как есть. Но тогда придется постоянно пользоваться выключателем для подачи напряжения и уже потом брать пульт управления или все время держать выключатель включенным.

Иногда вместе с пультом управления в комплекте идет вентилятор. Для отдельного применения люстры и вентилятора используются разные клавиши выключателя. Схема управления и проводки будет такой.

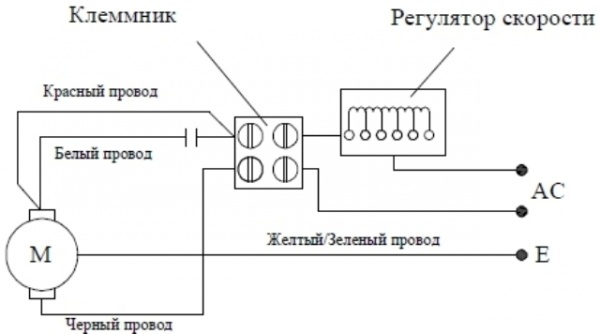

Схема проводки для люстры с вентилятором

Подключение. Видео

О том, как подключить люстру к выключателю самостоятельно и что для этого потребуется, расскажет видео ниже.

Таким образом, для установки люстры с 3 рожками используется один и тот же алгоритм. Сначала определяется предназначение каждого провода, затем обесточивается помещений, подключается осветительный прибор и устанавливается выключатель. Все эти операции производятся со строгим соблюдением техники безопасности.

Перед тем, как приступить к подключению люстры, надо исследовать её устройство.

Если из люстры и потолка выступают лишь по 2 провода, то особых сложностей с подключением не предвидится. Но более замысловатый вариант – это когда надо осуществить данную процедуру, имея возможность подключения на два одинаковых выключателя, если из люстры и потолка выступает по 3 провода. То есть лампочка, или их группа включаются отдельно. Получается картина: из данного потолка выступает некоторое количество проводов, из люстры также – что же нужно соединять? Чтобы разобраться в этом, в предоставленной статье будет отображена подробная схема подключения люстры.

Основные контакты, для того, чтобы провести электрическую проводку, имеют собственное обозначение – это буквы латинского алфавита:

L – Это обозначение фазы,

N – Провод нулевой,

РЕ – проводник заземляющий, обладающий желто-зелёным цветом.

Помечать люстры маркировкой начали не так давно, поэтому в данных приборах более раннего производства, она отсутствует. Тогда приходится во всем разобраться самостоятельно.

Как осуществить подключение в люстру провода заземляющего

В осветительных приборах современного изготовления, с наличием металлической арматуры, устанавливается специальный провод заземляющий, имеющий желто-зеленый цвет. Этот провод обозначен – РЕ. Если в помещении электропроводка сделана с таким проводом, кстати, он может иметь и иной оттенок, то надо его соединить с клеммой. Клемма, в свою очередь, соединена с проводом люстры (желто-зеленым). В большинстве помещений электропроводка сделана без наличия проводника заземляющего. В старых осветительных приборах, или в тех, в которых арматура сделана из пластмассы, также отсутствует данный проводник. Тогда не осуществляют подсоединение проводника заземляющего, и это абсолютно не влияет на функционирование люстры. Заземление исполняет исключительно защищающую функцию. В том случае, если перетирается изолирование фазной проводки, и она соприкоснется с арматурой люстры (металлической), то во время прикосновения рукой к отдельным металлическим участкам прибора, может произойти удар силой тока.

Когда изображаются фотографии провода, который исходит от люстры и потолка, то там он белого цвета. Это не случайное совпадение. Нет одного установленного мирового стандарта на цветное маркирование проводов в сети электрической, а тем более, в осветительных приборах. В Российской державе цветовое маркирование провода изменилось, начиная с первого января, 2011г. В любой отдельной стране имеется собственное маркирование. Единственное, что провод заземляющий РЕ, во всех странах маркируется стандартным цветом – желто-зеленым.

Схема подключения люстры, когда два отдельных провода, исходят от люстры и потолка

Подключить люстру одно рожковую из единой лампы и одного выключателя клавишного, в основном, не составляет большого труда. Будет достаточным, 2 провода, которые выходят из потолка, присоединить друг к другу при помощи клеммы, Wago,
а также, колодки клеммной.
Ещё можно осуществить соединение, применяя скрутку с двумя отдельными проводами, исходящими из осветительного прибора.

Требования, изложенные в ПУЭ, гласят, что провод фазный обязан в патроне соединяться с центральным контактом. Выключатель, при этом, должен произвести размыкание фазной проводки. Это для того, чтобы повысить эксплуатационную безопасность. Рекомендуют следовать данному правилу. Но в реальности при практической работе, мало кто об этом задумывается. В большинстве случаев, выключатель и осветительный прибор соединяют весьма небрежно.

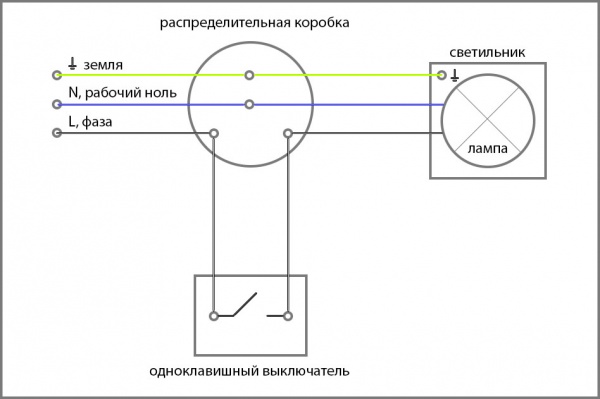

Схема подключения одной люстры, при выходе из потолка двух проводов, а из люстры – трёх и больше

Если одна люстра обладает двумя и больше лампами, а имеющийся выключатель с одной клавишей, то вполне можно осуществить подключение данного осветительного прибора в трёх вариантах:

– когда включается выключатель, то загораются сразу все лампы;

– выключателем с несколькими клавишами, можно включить каждую из ламп в отдельности, много рожковой люстры;

– выключателем с несколькими клавишами, можно включить целые группы ламп, к примеру, в люстре трех рожковой двухклавишный выключатель может привести в действие или одну лампу, или две, или же все имеющиеся одновременно.

Если же из потолка выступает лишь 2 провода, то осветительный прибор можно подключить согласно варианту первому – одновременно все лампы. Подключение одной люстры осуществляется в зависимости от того, как предприятие-изготовитель соединило провода, от патронов. В основном, люстры, с некоторым числом плафонов, содержат парные соединения проводов от плафонов и тогда подключение делается согласно описанному выше.

Далее представлена ещё более сложная схема подключения люстры. Проводка в люстре соединена так, чтобы включалась каждая лампа отдельно. В данном случае, необходимо все имеющиеся пары проводов от патронов соединить в параллельном порядке. Это не зависит от их числа. Существует некоторый вариант – установление добавочной перемычки из проводки.

Можно и не делать установление перемычки, будет доставочным только открутить винты в первой и третьей клемме, вытянуть провод, проходящий через левый патрон от начальной клеммы, и надежно вставить в клемму третью, вместе с проводом, исходящим от патрона с правой стороны.

Схема для осуществления подключения осветительного прибора с двумя отдельными проводами, с наличием трех проводов, исходящих из потолка

В большинстве случаев, из потолка исходит три отдельных провода тогда, когда имеется выключатель на две клавиши. Здесь следует вначале разобраться с проводкой – отыскать общий главный провод. Такое действие легко осуществить, когда есть индикатор фазы.

Чтобы начать поиск данного главного провода следует включить две имеющиеся клавиши, и по порядку коснуться каждого провода, применяя отвертку индикатор. Здесь есть два типа поведения данного индикатора, в зависимости от конкретного провода (нулевого или фазного), который размыкается выключателем:

– в ходе прикосновения к двум отдельным проводам, присутствует свечение, к третьему – отсутствует. Следовательно, провод без свечения, является общим;

– в ходе прикосновения к одному из данных проводов, свечение присутствует, а к иным двум – отсутствует. Тогда, провод со свечением есть общий.

Если нет индикатора фазы, то тоже можно легко разобраться с особенностями подключения. Для этого надо подключить к люстре два любые провода, идущие из потолка, и включить две клавиши в выключателе. Если свечение появилось, то значит, что получилось соединение с проводом общим, и также с одним проводом, исходящим от выключателя. Так может всё и остаться. Если хочется разобраться до конца во всех проводах, то надо подключиться таким способом, чтобы свет не появлялся даже когда включаются две клавиши в выключателе. Тогда получиться отыскать провода, исходящие от выключателя.

Схема для подключения единственной люстры с несколькими проводами, и с тремя проводами из потолка

Если надо сделать так, чтобы не все лампы включались в люстре одновременно, а лишь группами, данный осветительный прибор стоит подключить согласно предоставленной схеме. Выключатель с двумя клавишами должен присутствовать обязательно. Осуществлять подключение одной люстры, но двух и трёх рожковой, надо по методу, описанному немного выше. Из трех проводов, исходящих из потолка, выделяется один общий главный провод. Затем к нему подсоединяют по одному отдельному проводу из тех пар, которые идут от каждого из патронов.

Два оставшиеся провода соединяют со свободными проводами из пар, которые исходят от патронов в люстре.

Как удачно подключить две или три люстры от выключателя одноклавишного

Если в огромном помещении смонтирован потолок подвесного типа, то чтобы обеспечить идеальное освещение, надо поместить некоторое число люстр. Это могут также быть светильники галогенные или лампы светодиодные, которые необходимо включать выключателем на одну клавишу. Это одновременное действие. В некоторых случаях, надо подключить данный выключатель так, чтобы с его помощью стало возможным включать освещение одновременно в нескольких помещениях (двух, трех и больше). Тогда, люстры и иные светильники подключают параллельно, также как и некоторое число патронов в люстре.

Схема подключения люстры тогда состоит в следующем. Каждая из люстр подключается к выключателю через распределительную отдельную коробку. Но появляется возможность все имеющиеся соединения осуществить в единой коробке. Здесь многое зависит от предлагаемой схемы проведения электричества в помещении. Если в люстрах есть множество рожков, то их соединяют параллельно, так как в ситуации, описанной ранее. Это ситуация, когда от потолка исходит два отдельных провода, а из люстры их три и больше.

Схема для осуществления подключения трех осветительных приборов, от единого выключателя на три клавиши

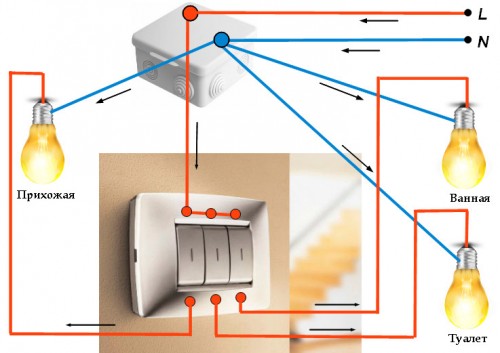

Если в одном отдельном помещении, а то и в нескольких подобных необходимо будет включать каждый по отдельности осветительный прибор, от единого выключателя на три клавиши, то надо осуществлять подключение данных приборов согласно предоставленной схеме.

Этот вариант подсоединения светильников применяется очень часто при осуществлении управления этими же светильниками. Они могут устанавливаться в кухонной комнате, ванной и в туалете. В коридоре устанавливают один выключатель на три клавиши, а перед самым входом в данное помещение планируется включение соответствующего осветительного устройства.

Схема для осуществления подключения люстры к блоку специальных выключателей с наличием розетки Viko

Не всегда, но в некоторых ситуациях, требуется, чтобы наряду с выключателем присутствовала дополнительная функционирующая розетка. Если появилась такая необходимость, то будет логичным заменить уже установленный ранее выключатель на отдельный блок, содержащий выключатель и розетку. Например, розетка возможна типа Viko. Этот блок обладает выключателями для люстры от одной до четырех клавиш. Поэтому есть хорошая возможность выбрать именно тот, который нужен. На фото представлен блок с двумя клавишами, с наличием светодиодного подсвечивания и одной розетки. Осуществление подключения с наличием подсветки почти не отличается от подключения такого же выключателя, но без соответствующей подсветки.

Производить подключение блока выключателя с розеткой к осветительному устройству надо строго по предоставленной схеме. Эта схема не особо отличается от схемы подключения одной люстры к стандартному выключателю. Единственное небольшое отличие состоит в том, что от провода нулевого исходит добавочный провод, который направлен к левому выходу розетки.

Схема подключения люстры, показывает подключение проводки, которое осуществляется согласно взысканиям ПУЭ. В реальности ноль, а также фаза способны подключиться наоборот. К примеру, если был подключен выключатель на две клавиши, а необходим просто одноклавишный с наличием розетки, то вполне можно не прокладывать добавочный провод. Можно употребить свободный, и впоследствии его переключить в коробке распределительной к нулевому показателю или же фазе. Всё зависит от того, какого типа провод проходит на данный выключатель.

Удлинение или наращивание проводки в ходе подключения одной люстры

В настоящее время, в ходе реставрирования помещения начали производить установление потолков подвесных. Особенно широко распространены . Они красиво выглядят, не поддаются износу, долговечны, бывают различных оттенков, а также, с поверхностью. Они являются достаточно водостойкими. Потолки натяжные устанавливаются на промежутке ниже от имеющейся плоскости потолка (50-10см). По этой причине, не хватает длины имеющихся проводников, для того, чтобы подключить осветительные приборы. Необходимо наращивание их длины.

Сложность такой задачи, заключена в следующем. Практически невозможно добраться до того места, где состыкуются провода при осуществлении подключения люстры и иных светильников, после того, как осуществиться монтаж. Это говорит о том, что следует обеспечить такое соединение, чтобы оно было оптимально надежным. Если провода соединены при помощи колодки клеммной
в особенно труднодоступных зонах, то это весьма ненадежный тип соединения. С течением времени, винты, находящиеся в колодке ослабляются, и необходимо их немного поджать.

Сечение проводки для осуществления подключения одной люстры

В люстре лампы не бывают большой мощности. Если даже в ней содержится шест стандартных ламп накаливания, а также галогенных по сто ватт, которые рассчитывают на напряжение до 220В, то потребляемый ток при всех включенных лампах будет составлять не больше, чем 3А. Ток такого показателя сможет выдержать проводник медный с наличием сечения 0,5 мм квадратных. Известно, что обычная квартирная электрическая проводка сделана проводами, имеющими сечение не меньше, чем 2,5мм квадратных. А это, в свою очередь, разрешает подключить одну люстру к электрической проводке из проводов алюминиевых. Суммарная потребляемая мощность их ламп равна 2000Ватт. Следовательно, при осуществлении подключения всякой люстры с лампами на напряжение до 220В, вопрос о сечении проводки не стоит.

В ходе подключения одной люстры, а также приборов с лампами галогенными на напряжение до 12В, ток потребляемый люстрой, увеличивается намного. Сечение проводки в зоне проводки от трансформатора понижающего или же адаптера до самой люстры следует рассчитать, и осуществить проверку. Надо определить, насколько подходит сечение проложенной проводки получившемуся значению.

Если светильник или люстра употребляют много тока, то нужно подумать о том, чтобы заменить лампы накаливания источниками освещения современного типа, удобными люминесцентными лампами или же светодиодными лампами. Ток, употребляемый последними, в десять крат меньше, чем лампочек для накаливания.

В этом материале мы рассмотрим, специфику подключения люстры на пять ламп, как просто и самостоятельно это сделать. Ведь подключение любой люстры на пять ламп в настоящее время является важным компонентом любого ремонта.

Осуществление любых работ с проводкой всегда требует соблюдение определенных технических норм, а также правил безопасности устройств электрической проводки. Все-таки, если вы до этого не занимались подключением каких-либо осветительных устройств, желательно пригласить электрика, или же человека, который разбирается в этом. Чтобы сделать все безопасно следует обесточить помещение. Для этого следует полностью выключить предохранители, которые, как правило, размещены в вводном электрощите. Вам потребуется добраться до него и отключить пробки. В случае если предохранители, установленные в щитке, плавкие – вы сможете их просто-напросто вывернуть, уже после чего все электричество в комнате будет выключено.

Перед началом настройки освещения необходимо проследить за тем, чтобы электромонтажники расцветили все провода. Ноль-проводник синего цвета, защитный желто-зеленого. Необходимо понимать принцип работы лампочки: люстра будет гореть когда к ней подключены два провода: нулевой и фазный.

У вас есть хрустальная люстра на 5 ламп , провода и двойной выключатель. С чего же стоит начать? Как мы уже узнали вначале надо отключить электричество. В этот момент ваша главная задача, чтобы во время включения первой клавиши загорелись две лампы, а при второй - остальные три (первый вариант). Хотя можно сделать и так, чтобы вся люстра загоралась только от одного выключателя (второй вариант).

Выше продемонстрирован принцип работы освещения люстры на пять рожков, где все лампы соединяются параллельно. Некоторые выводы собраны вместе, они подключаются к потолочной фазе. Синие же выводы тоже собраны вместе и они подключаются к потолочному нулю N.

Для подключения данной люстры, провода от патронов лампочек следует подключать в полном соответствии со специальной схемой. От каждого патрона надо взять по проводу и соединить их. Это и будет та самая точка соединения, которая подключается к питающему нулевому проводу.

Ошибки при подключении пятирожковой люстры

Наиболее популярные ошибки при подключении люстры в Гусь-Хрустальном с пятью лампами:

• К выключателю коробки подходить должен только один провод.
• Подключать лампы требуется не последовательно, а обязательно параллельно.
• Не путать, какие провода идут от коробки люстры к выключателю (фаза, заземление или ноль).

В интерьере дома или квартиры все взаимосвязано и должно быть сделано грамотно. Монтаж покрытия на потолок обязательно выверяется с видом и способом подключения люстры центрального освещения. Например, при установке натяжного потолка потолочный светильник устанавливается одновременно, а при наклейке плитки может быть установлен гораздо позже.

Выбирать люстру – дело непростое. В магазине светильники кажутся меньше размерами, да и не всегда понятно, как подключается та или иная модель, какие к ней будут нужны расходные материалы и как долго она прослужит. Но вот, наконец, выбор сделан!

После долгожданного приобретения люстры ее следует установить и правильно подключить. Если говорить об одноклавишном выключателе, там все просто. Но в некоторых случаях схема подключения люстры с двойным выключателем может показаться пугающей.

Необходимые инструменты

Для начала подготовим рабочий инвентарь. Нам потребуется:

• Индикаторная отвертка, необходима для проверки цепи и поиска фазы.
• Набор шлицевых и крестовых отверток, которые, вероятно, найдутся у каждого хозяина. Требуются для выполнения сборки и разборки конструкции.
• Мультиметр – самый главный прибор, который поможет проверить целостность соединения отдельных частей сети.
• Клеммная колодка облегчит сборку проводов при соединении. Для бытовых приборов подойдет колодка диаметром от 2 до 4 мм.

Все это можно приобрести в любом электротехническом центре, остальные приспособления можно найти дома: стул для работы под потолком, нож, изоленту и маркер.

Назначение проводов в люстре

Подключение люстры требует сноровки

Для определения назначения проводов, выходящих из люстры, воспользуйтесь инструкцией. Но если инструкция на иностранном языке, следуйте следующим правилам:

• Если провода от нескольких ламп соединяются в одной клеммной ячейке с выходящим наружу контактом – это “Фаза-L”. При этом соединение обычно производится двумя группами: одна объединяет провода, которые подключают всего несколько ламп к фазе, вторая соединяет остальные контакты. Таким образом, получается схема, позволяющая использовать многоклавишный выключатель с возможностью поочередного включения/отключения каждой группы ламп.
• Заземляющий контакт – PE, обычно окрашен в желтый цвет. Может потребоваться, если в доме есть центральное заземление. В домах моложе 2000 года встречается редко.
• Нулевой провод – N. Одинарная жила, к которой подсоединяются нулевые контакты от всех ламп. Определяется с помощью мультиметра или специальной заводской маркировки.

Необходимо знать, что на данный момент действует закон об электромонтажных работах, который запрещает использовать все сплавы проводов, кроме медных.

Общая схема подключения люстры

Если люстра оснащена одной или тремя лампами, а выключатель имеет несколько клавиш, то есть три варианта подключения этого светового устройства.

• При включении будут загораться все лампы;
• Для переключателей с несколькими клавишами можно установить поочередный запуск ламп;
• В многорожковой люстре можно создать поочередный, групповой запуск ламп или одновременный с помощью одной клавиши.

Если из отверстия в потолке выходит два провода, то можно выполнить первый вариант подключения. В инструкции производителя должно быть указанно, что подключение люстры производится в соответствии с ее функциональностью. В основном светильники с несколькими лампами совмещают в себе парные контакты соединений плафонов, которые можно подключить по второму принципу.

Более сложной считается третья схема подключения. Провода соединяются таким образом, чтобы при включении выключателя загоралась каждая лампа по отдельности. В таком случае необходимо соединить все имеющиеся провода в параллельном порядке.

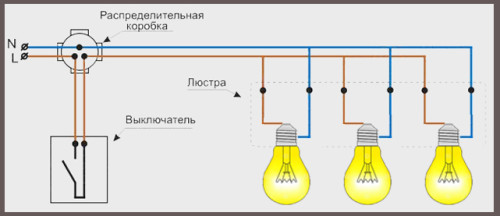

Стандартная схема подключения

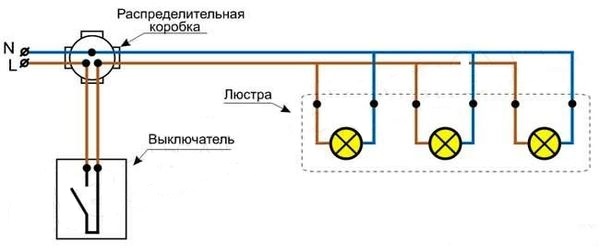

Подключение 3-х рожковой люстры без заземления

Подключение люстры к двойному выключателю выглядит немного сложней. Но на самом деле все просто, достаточно разобраться в назначении проводов и правильно их соединить.

С потолка обычно выходит два или три провода. В нашем случае, когда в доме отсутствует заземляющий контакт, потребуются только два кабеля. Определить, где находится фаза, можно с помощью мультиметра или индикаторной отвертки. Достаточно прикоснуться к оголенным концам провода и, если загорится лампочка или сработает сигнал, значит провод под напряжением – фаза.

Следующий шаг. Необходимо проверить кабеля, ведущие к выключателю и люстре, на предмет разрыва. Ориентироваться на заводские отметки и цвет провода не стоит, лучше самостоятельно все перепроверить.
Зачищаем концы кабеля специальным инструментом для снятия изоляции или с помощью зажигалки: аккуратно нагреваем изоляцию в течение пяти секунд и резким движением срываем обгоревший участок. Но прежде всего, необходимо полностью обесточить квартиру с помощью отключения вводного автомата. Лучше всего полностью обесточить квартиру.

Если у вас установлен многожильный кабель, запрессовываем кончики проводов с помощью наконечников, но если вы используете монолитный кабель, дополнительная изоляция не потребуется. Распределяем провода по группам и фиксируем в клеммной колодке.

Помните, неправильное распределение кабелей может привести к короткому замыканию внутри светильника!

Определить, какой кабель за что отвечает, можно с помощью цвета верхней оболочки. В люстре чаще всего используют белые и черные провода. Скрепляем их по цвету и все, не перепутайте. В конце получается небольшая скрутка из двух групп, которые отвечают за определенную часть ламп, по которым будет проходить ток.

Прикручиваем колодку к основанию люстры, если вы несильно затянете винты на клемме, это может привести к быстрому перегреву и окислению.

Электрическая часть сборки люстры

Внутри плафона находится электропатрон, в него вкручивается лампа и отходят два контакта, один – фаза, другой – ноль. Провод под напряжением может быть выполнен в нескольких цветах, а нулевой практически всегда имеет синий оттенок. Кабель под напряжением закрепляется в центре электропатрона, а нулевой – снизу с помощью заводской защелки. Дужки лампочек закрепляются к главному основанию осветительного прибора, в котором провода распределяются так, как требует отдельно взятый выключатель, для примера можно взять любой двухклавишный переключатель.

Технически грамотное подключение люстры к выключателю позволит регулировать освещение в зависимости от ситуации. Например, возьмем трехрожковый светильник, одна клавиша выключателя будет включать одну лампу, а другая остальные две или наоборот, все будет зависеть от технической возможности и времени суток.

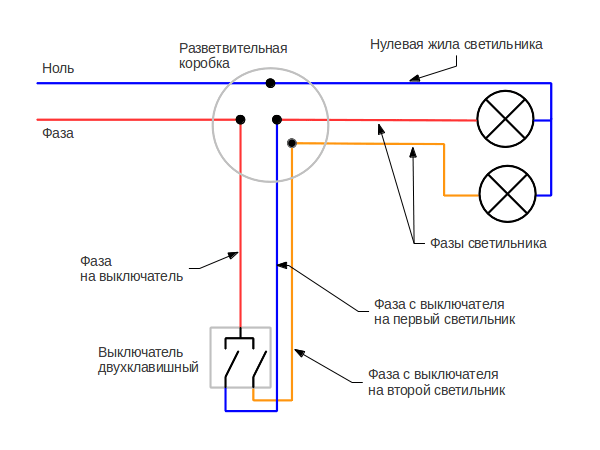

На примере схемы подключения люстры с двойным выключателем видно, как будет выглядеть такое подключение: первая клавиша включает одну лампу, а вторая все остальные.

Схема подключения люстры

Нулевые и фазные жилы, которые выходят из основания и боковой части патрона, не имеют собственного напряжения, но задуманы для его транспортировки. В каждом виде осветительных приборов ноль не подключается через выключатель, а подается напрямую. Основная часть проводов с нулевым контактом, выходящая из патронов, сконцентрирована по центру светильника и образует некое сплетение. Жилы проводов, которые выступают из основания патрона, получают положительный заряд от центральной сети и разделяются на две группы.

В зависимости от желаемой функциональности освещения, полное или частичное, подключение люстры лучше всего делать поэтапно, как указано в этой статье. Фазный кабель и нулевое сплетение необходимо подсоединять поочередно к каждому из трех проводов внутри люстры. Наличие третьего, заземляющего, кабеля необязательно.

Расключение в распредкоробке

Рассмотрим самые распространенные способы расключения.
Скрутка – самый популярный и любимый метод разделения проводов в России. Этот метод очень прост, необходимо зачистить концы проводов и скрутить их вместе, после чего желательно обмотать изолентой.

Пайка – применяется для лучшего контакта проводов между собой. Обычно применяется в местах, требующих повышенной защищенности: больницы, школы. Но стоит помнить, что, при повышенных нагрузках, такой способ соединения запрещен.

Сварка – самый безопасный тип соединения, требует особых навыков сварки. Создает идеальный контакт между всеми соединенными проводами.

Обработка проводов

Опрессовка – осуществляется с помощью специальной гильзы. Способ проверенный временем, соединение способно прослужить более 20 лет.

Использование специальных винтовых зажимов – самый молодой вид соединения. Позволяет соединить различные сочетания проводов в одну общую сеть. Очень часто применяется для быстрого монтажа.

От главного распределителя отходят к выключателю три кабеля, такое же количество идет к люстре. Главным источником питания выступает центральный кабель. Фазный кабель соединяется с жилой идущей к выключателю. В то время другой кабель, идущий к люстре, в коробке соединяется с отводящим ток проводом. Кабель от светильника, который соединяется с лампой, скрепляется внутри коробки с помощью пластиковой клеммы.

Подключение в двухклавишном выключателе

Этот шаг может осуществить абсолютно любой человек, который хоть маленько разбирается в электрике. Центр соединения проводов находится в выключателе, именно здесь задается очередность включения/выключения ламп. В переключателе с двумя клавишами есть крепление для двух или трех контактов: фаза, ноль, заземление. Заземляющий контакт можно встретить у выключателей с металлическим корпусом. Главное их предназначение – соединение проводов в одну общую систему.

Необходимо знать. В центральное крепление в выключателе подсоединяется фазный провод, который всегда находится под высоким напряжением.

При работе с проводами нужно быть особенно внимательным, соблюдать правила противопожарной безопасности, отключить квартиру или дом от электрической энергии. По этой причине производить работы по подключению потолочной люстры нужно в светлое время суток.

В подключении люстры к нескольким выключателям есть один существенный плюс: экономия электроэнергии, когда нет необходимости в общем свете. Выключатель лучше располагать около дверей, чтобы было удобно пользоваться им, покидая комнату. Благодаря этим небольшим усилиям вы сэкономите семейный бюджет и в том случае, если присоедините люстру к проводам правильно своими руками.

Люстра представляет собой потолочный светильник, который должен обеспечивать бестеневое освещение в помещении. Свет равномерно распределяют точечные лампы, расположенные на определенном расстоянии друг от друга. В качестве источников света сегодня используются лампы накаливания, люминесцентные и светодиодные.

Приобретение люстры - это приятный момент, когда вы завершаете обустраивать жилище и после покупки нового предмета интерьера, остается его подключить. Время сборки зависит от сложности конструкции и типа крепления. Причем справиться с этой задачей можно быстро и легко, достаточно следовать инструкции и иметь в арсенале простые монтажные инструменты, а для того чтобы ее подключить, необходимо разбираться еще и в электрике.

Многоламповый светильник имеется во всех квартирах и домах. Для равномерного распределения света обычно расположен по центру потолка. Давайте разберемся, какие знания потребуются для подключения люстры своими руками.

С чего начать?

Для начала нужно разобраться, какое количество шнуров выходит из потолка. Обычно выведено два или три. В случае если их два, то конструкция предусматривает одновременное включение всех лампочек и трудностей с подключением люстры не возникнет. А наличие трех шнуров дает возможность включать лампочки по отдельности и группировать их для изменения уровня освещенности. В итоге сложность возникает в том, что нужно понять какие провода соединять между собой. Для того чтобы люстра работала исправно, важно правильно все подключить. Перед началом работ обязательно ознакомьтесь с устройством кабелей. Итак, давайте действовать по порядку.

Соблюдайте технику безопасности

Основное требование во время подключения люстры - обесточивание всего участка электропроводки. Простого выключения света в данном случае недостаточно, требуется полностью отключить автоматы в щитке.

Затем необходимо подготовить кабели для тестирования. Их следует разомкнуть, чтобы не допустить дальнейшего соприкосновения друг с другом.

Согласно маркировке, кабели обозначаются латинскими буквами:

Необходимо отметить, что маркировка присутствует не всегда, ведь ее стали наносить не так давно. В этом случае стоит воспользоваться расположенным в щитке автоматом и перевести выключатель в положение «ВКЛ». Затем индикаторной отверткой нужно по очереди касаться оголенных концов — если в процессе внутри будет загораться светодиод - кабель под напряжением и является фазой. После определения типов проводов снова отключаем электропитание и приступаем к работам по подключению.

Соединять кабели между собой можно двумя способами:

Варианты монтажа люстры можно найти, перейдя по ссылке:

На способ подключения люстры могут влиять следующие параметры:

• число шнуров в люстре;
• число проводов в потолке;
• количество клавиш на выключателе.

Схема первая. Два шнура на люстре и два провода на потолке

Этот способ подключения люстры является самым простым, ведь он не требует особых усилий. В данном случае необходимо при помощи скрутки или клеммной колодки просто соединить кабели между собой, предварительно определив, где фаза, а где ноль. Причем порядок соединения может быть любой.

Нулевой кабель (на схеме синего цвета) стоит подключить из распределительной коробки напрямую к нулевому проводу, идущему из осветительного устройства. А оранжевый кабель, с фазой, следует подключить как к люстре, так и к выключателю.

При подключении люстры с большим количеством лампочек на выключатель с одной клавишей нужно сначала соединить все нулевые провода люстры, а затем подсоединить их к нулевому кабелю из распределительной коробки. Далее объединить их с фазой и провести к выключателю.

Важно знать! Согласно требованиям правил устройства электроустановок (ПУЭ) фаза должна подсоединяться к центральному контакту в электрическом патроне, а фазный провод должен размыкаться выключателем. Соблюдение данных правил повысит безопасность эксплуатации осветительных приборов.

Схема вторая. Два шнура на люстре и три провода на потолке

Сегодня при строительстве домов в электропроводке применяют трехжильные кабели с проводами разных цветов. Логично предположить, что к осветительному прибору необходимо будет подвести три провода. Как подключить люстру в данной ситуации, если на ней всего два кабеля?

Для начала, используя индикатор, нужно разобраться с типами проводов, которые выходят из потолка. Два из них будут фазными, а третий - проводник. Две фазы в этом случае предполагают выключатель с двумя клавишами. Однако если учесть факт того, что люстра имеет всего два кабеля - достаточно будет выключателя с одной клавишей.

Важно знать! Перед подключением нужно провести изоляцию, предварительно выключив напряжение.

Схема третья. Три и более шнура на люстре и два провода на потолке

В случае когда из потолка выходит всего два кабеля - все лампы в осветительном приборе будут гореть одновременно. Для подключения, нужно объединить нулевые провода, а затем их провести к нулевому потолочному кабелю. Далее стоит повторить процедуру с фазными.

Схема четвертая. Три и более провода на люстре и три на потолке

Такой вариант подключения сможет обеспечить более разумное использование ламп. Можно будет комбинировать их работу или включать по очереди. В данном случае использоваться будет двухклавишный выключатель.

Маркировка потолочных проволок следующая: фаза - L1 (оранжевого цвета), фаза - L2 (желтого цвета) и ноль - N (синего цвета). В связи с тем, что изготовители кабельной продукции не всегда указывают обозначения, а электрики при монтаже проводки могут не придерживаться стандартов цветовой схемы, перед их соединением лучше самостоятельно перепроверить их назначение отверткой-индикатором.

Важно знать! Не забудьте, что кабели с фазой всегда прокладываются к выключателю, а нулевые - к осветительному прибору.

Подключение люстры с несколькими шнурами осуществляется с определенной последовательностью действий. Сначала провода от лампочек должны быть разделены на две группы. Все секции по отдельности соединяются лишь с одним проводом, к которому ведет фаза, а затем секции объединяются нулевым.

При такой установке с первой клавишей будет загораться одна группа лампочек, а со второй другая. Этот вариант соединения допускает подключение одной, двух или трех лампочек вместе, используя лишь одну клавишу выключателя.

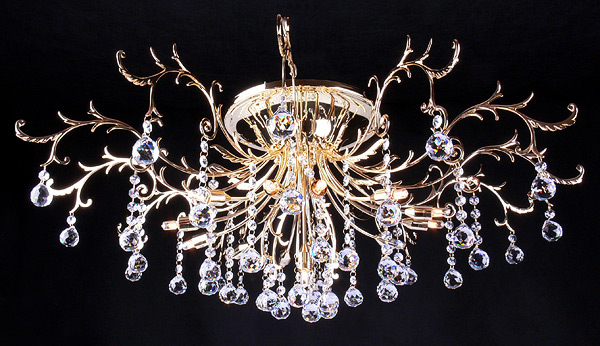

Второй способ для подключения люстры, к примеру, с шестью рожками - первая клавиша включает 5 лампочек вместе, а вторая - шестую.

С большим числом рожков в осветительном устройстве монтаж будет проходить идентичным образом. Останется определиться с тем, какие комбинации ламп вы желаете использовать в освещении данной комнаты.

Схема пятая. Три и более провода на люстре и четыре на потолке

В случае если подключение люстры необходимо в новостройке или частном доме, вероятнее всего, из потолка будет выходить шнур с функцией защиты. Как правило, это кабель желто-зеленый и маркирован латинскими буквами PE, что в переводе дословно означает заземляющий проводник. В итоге со стороны потолка будут провода с фазами L1 и L2, нулевой провод и четвертый защемляющий - PE.

Такой шнур, ни в коем случае, не помешает подключению — достаточно соединить его с желто-зеленым проводом со стороны люстры. Если в осветительном приборе не предусмотрено наличие этого провода, то со стороны потолка кабель изолируется.

Монтаж нескольких люстр на один выключатель

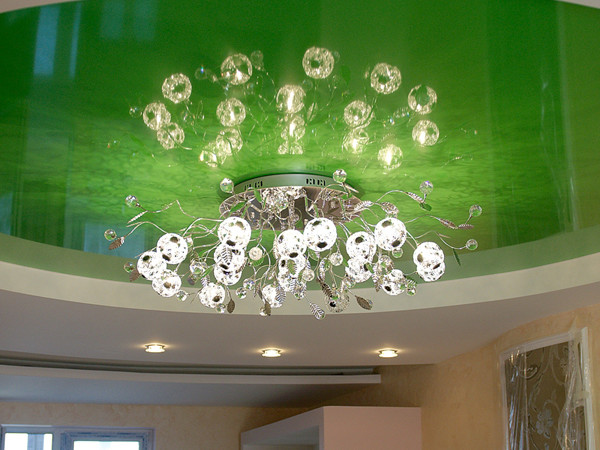

Этот случай подключения очень актуален для управления освещением в нескольких комнатах, больших гостиных либо в помещении с подвесным потолком с группой светодиодных ламп.

В данной ситуации все осветительные приборы должны соединяться параллельно.

Причем каждая люстра может иметь свою распределительную коробку.

Монтаж трех люстр на трехклавишный выключатель

Этот способ подключения применяется в освещении кухни, туалета и ванной комнаты, и выключатель с тремя клавишами здесь очень удобен.

Также выключатель с тремя клавишами используется в коридоре, для управления светом на разных участках.

Монтаж люстры с вентилятором

Подключение такой модели - достаточно рациональное решение, особенно в жаркую погоду. Перед установкой такого типа осветительного устройства нужно всего лишь ознакомиться с инструкцией, в которой будет детально прописана схема подключения.

Чтобы стало понятнее: вентилятор в данном случае, выступает как очередная лампа, которая присоединяется параллельным способом.

По вашему желанию к нему можно сделать также отдельную клавишу выключателя.

Как видите, подключение осветительного прибора - задача простая, если знать, как правильно сделать. Следуйте схемам, соблюдайте правила монтажа, и вы легко справитесь с подключением без посторонней помощи.
