Три провода как подключить двойной выключатель. Подключаем люстру с тремя проводами к двойному выключателю

Сегодня будет простая статья про то, как подключить два светильника от одного двухклавишного выключателя. Для электриков это очень простая вещь, но знаю точно, что более половины мужского населения России при подключении люстры легко запутается в трёх проводах. Не в обиду сказано. Для них как раз эта статья.

Подробно, пошагово, со схемами рассмотрю все аспекты монтажа и подключения двух потолочных светильников с 2 лампами.

Для чего понадобилась переделка освещения в данном случае. В квартире был небольшой ремонт с перепланировкой, и конфигурация зала изменилась – он стал более квадратным, и люстра, ранее висевшая посередине комнаты, теперь стала с краю.

Поэтому было решено установить ещё одну люстру (светильник). Это решение имеет следующие плюсы:

можно раздельно включать освещение комнаты по зонам,
можно экономить электроэнергию,
при одновременном включении светильников освещение более равномерное, нет резких теней,
в случае перегорания одной из лампочек в люстрах остальные её резервируют.

Из минусов можно выделить только затраты на строительные работы и покупку светильника.

Предвосхищая комментарии про алюминиевую проводку, скажу, что менять всю проводку в квартире нет смысла. В коробках алюминий качественно сварен, розетки и выключатели подключены лично мною, а вся квартира разбита на две линии, которые по 16А. И да, минус в том, что розетки и освещение висят параллельно, сейчас так никто не делает.

Чем отличается люстра от светильника?

Для начала разберемся с терминологией. Что такое люстра, и что такое светильник?

Светильник – наиболее широкое понятие, он может быть любым по конструкции, креплению и по источнику света. Может быть потолочным, точечным, настенным (по месту установки), светодиодным, галогеновым (по типу ламп), комнатным, уличным (по виду исполнения).

Подписывайтесь! Будет интересно.

Люстра – это светильник, который имеет две особенности, которые его выделяют в ряду светильников:

Люстра обязательно крепится к потолку и имеет висячую конструкцию,
Люстра является предметом роскоши, декоративно оформленным и, как правило, имеющих более 1 лампы.

Приводу список моих статей, в которых рассмотрены различные виды приборов освещения и приведено множество фото:

– устройство и установка,
– пример монтажа,
(подробно рассмотрен процесс крепления на потолок),
– подробно, с теорией и примерами,
, разбор ошибок,
(настенного светильника),
– устройство, разновидности и ремонт.

Я веду это к тому, что между люстрой и светильником с электрической точки зрения разницы очень не много. Просто понятие “люстра” входит в понятие “светильник”.

Старая люстра и немного теории

Итак, имеем на начало установки двух люстр следующую картину:

Что за черные штучки прикручены к клеммнику параллельно лампочкам, подробно рассказано в статье “ ” . Кстати, выключатели – с подсветкой;)

Для полноты картины (если кто подзабыл школьный курс физики) приведу классическую схему, на которой изображен светильник с двумя лампами (две лампочки в параллели), который включается через одноклавишный выключатель:

Схема 1. Как подключить люстру с двумя лампами, схема подключения через одноклавишный выключатель

Светильник условно показан пунктиром, ноль на лампы подан постоянно, а фаза коммутируется выключателем.

Вот схема подключения люстры с двумя лампами, которая была на момент начала ремонта:

А что там свежего в группе ВК СамЭлектрик.ру ?

Подписывайся, и читай статью дальше:

Такие схемы обычно используют в больших помещениях для включения люстр, содержащих две и более лампочки, для экономии электроэнергии и ресурса ламп.

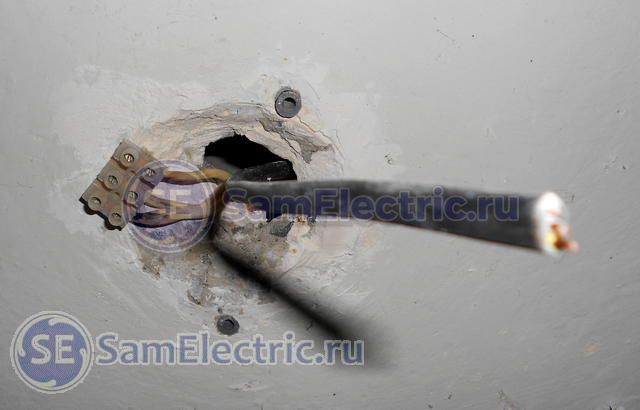

Снимаю старую люстру, вот что остается на потолке – клеммник (ноль отмечен маркером), дюбеля для крепления люстры к потолку, и виднеется загнутый крючок, на котором висела предыдущая люстра:

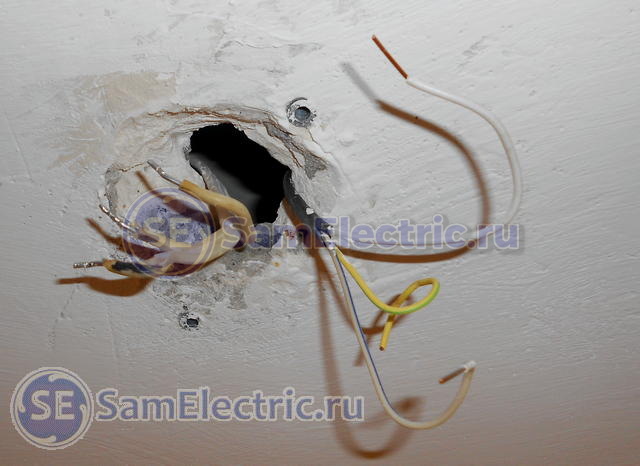

Расковыряв перфоратором отверстие и выкинув старый крючок, получаем такое отверстие:

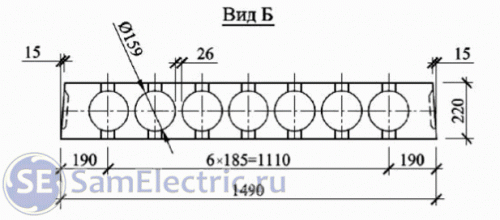

Тут надо ещё раз вернуться к теории. Потолочные плиты перекрытия устроены таким образом, что в них есть пустоты, на расстоянии 185 мм друг от друга:

В этих пустотах и прокладывают питание ко всем светильникам в квартире, а иногда туда закладывают и силовые провода.

В плите буром на 12-16 мм сверлится отверстие, в которое кабель входит со стены, и выходит там, где должна быть люстра. Провод, который я освободил от старой штукатурки, свободно болтался в пустоте плиты.

Прокладка нового кабеля ко второй люстре

Теперь нужно сделать отверстие, в которое будет выходить кабель для второй люстры. В этом мне помог, как всегда, мой надежный друг и помощник – перфоратор . На одной линии вдоль плиты делаем отверстие:

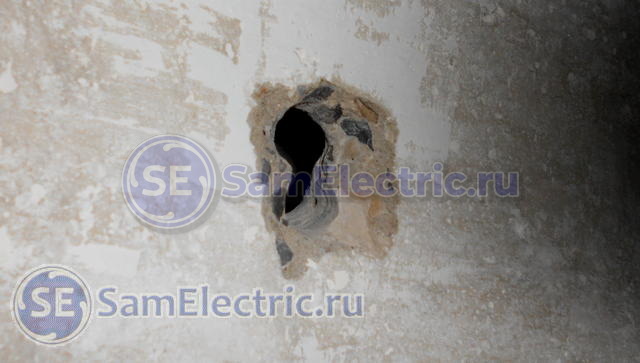

Отверстие в потолочной плите для кабеля нового светильника

Вот как выглядят две точки; новая и справа вдали – старая:

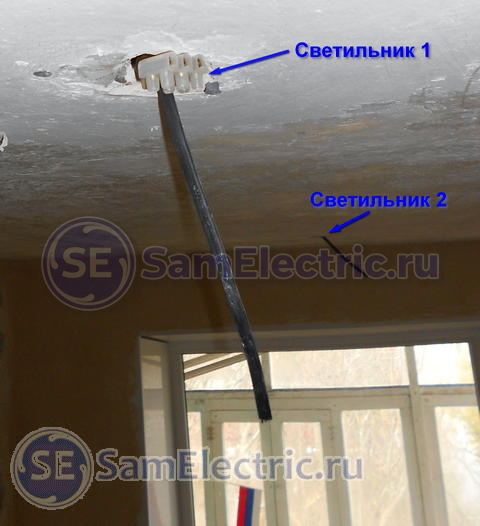

Кабель ВВГ-нг 3х1,5 заходит в плиту со свистом:

Даже, когда не планируется использование третьего провода, я стараюсь использовать трехжильный кабель. Много раз уже было, что резервный провод оказывался очень кстати!

Место нового светильника:

Временное подключение двух светильников

Пока длился ремонт в комнате, я временно подключил старые патроны с лампами. И, конечно, использовал мои любимые . Быстро, надежно и просто.

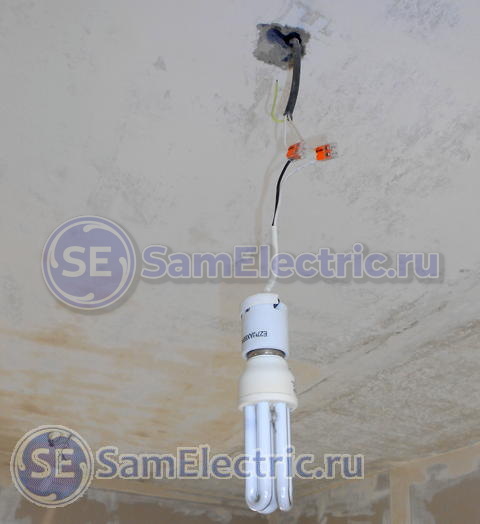

Лампочка на новом месте:

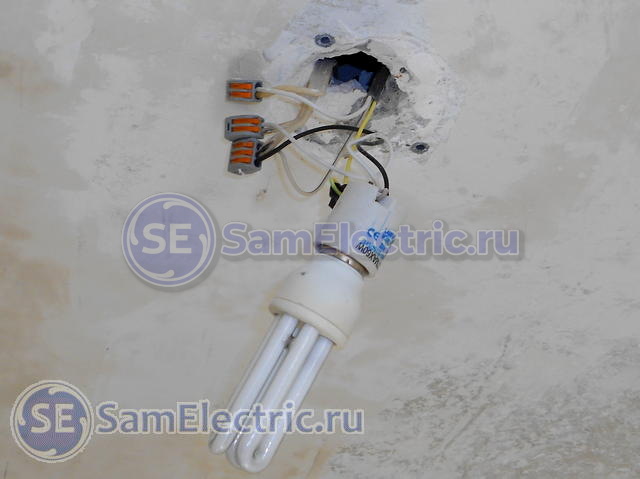

Поближе, соединение через Ваго:

Монтаж и подключение двух люстр на потолке

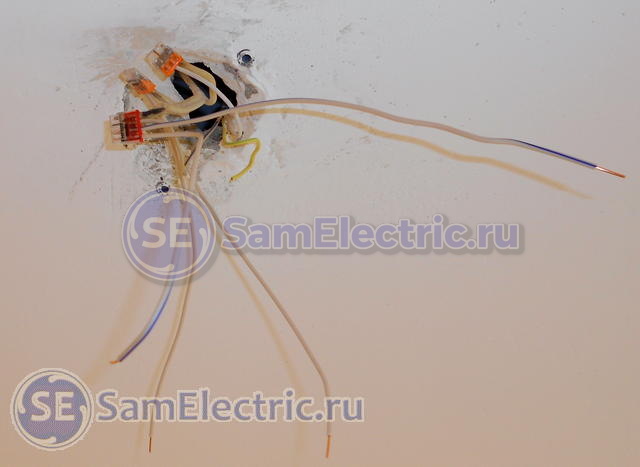

Настало время подключать два новых светильника на потолке. Отсоединяем старые временные лампочки:

Такие, например, применялись при подключении алюминия к меди при .

Чтобы упростить жизнь, провода нуля применяем синие (с синей полоской), фазы – белые. Длину выбираем с запасом!

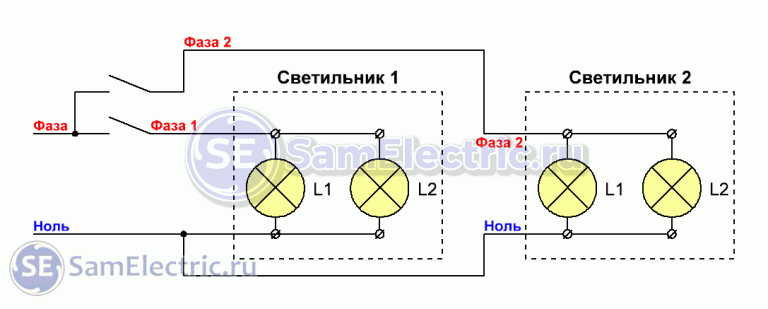

Тут нужно вставить схему подключения двух новых светильников:

Как видно из схемы, теперь каждая клавиша включает свой светильник с двумя лампами. Таким образом, комната получается разбитой на зоны по освещению.

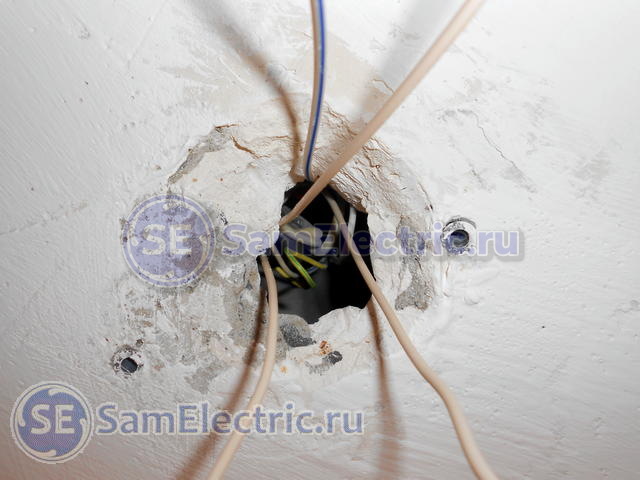

Аккуратно прячем наши клеммники в канал в плите, наружу выходит только медь. Две фазы и два нуля, каждая для своей лампочки данного светильника.

Не смотря на то, что на схеме показано, что в светильник с двумя лампами входят два провода (ноль и фаза), в данном случае проще разводку сделать до светильника, и завести в него 2 фазы и 2 нуля, даже если обе лампы включаются параллельно.

Решено было не вешать на потолок громоздкую старорежимную мещанскую люстру, а установить компактные аккуратные светильники в минималистическом стиле.

Это раньше в благочестивых домах было модно вешать в зале люстру с множеством плафонов, стекляшек и висюлек, которая пылилась, и об которую били детей, сидящих на плечах. И меня били, и я бил:)

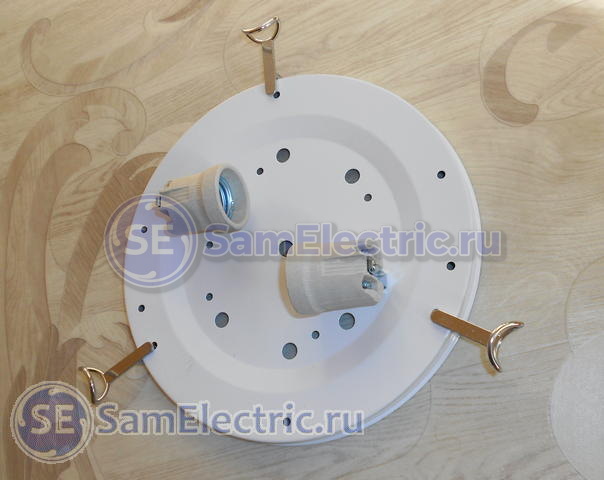

Крепим на 2 самореза светильник. Благо, в нём много отверстий, и можно подобрать так, чтобы не работать перфоратором.

Первое правило, перед выполнением любой работы: подумать, что можно сделать, чтобы эту работу не делать.

Второе правило: подумать, как эту работу сделать проще, быстрее, качественней

Третье правило: подумать, как получить кайф от выполнения работы.

Дело не в лени, а в оптимизации труда. ;)

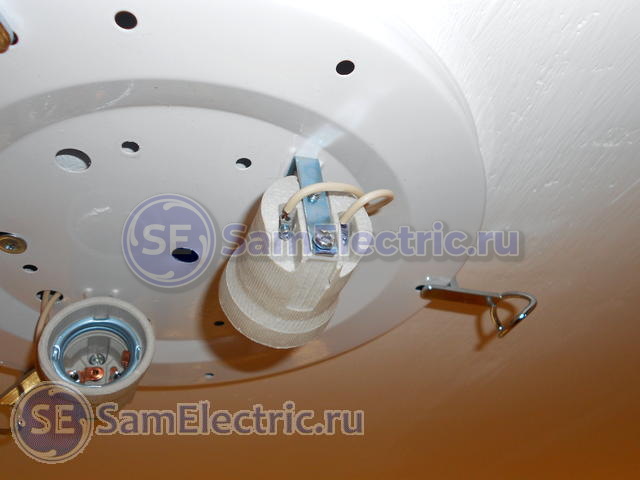

Около клемм обоих патронов выводим фазу и ноль, которые мы подключили заранее. Подключаем так, чтобы фаза была на центральном контакте патрона лампы, ноль – на резьбе лампы.

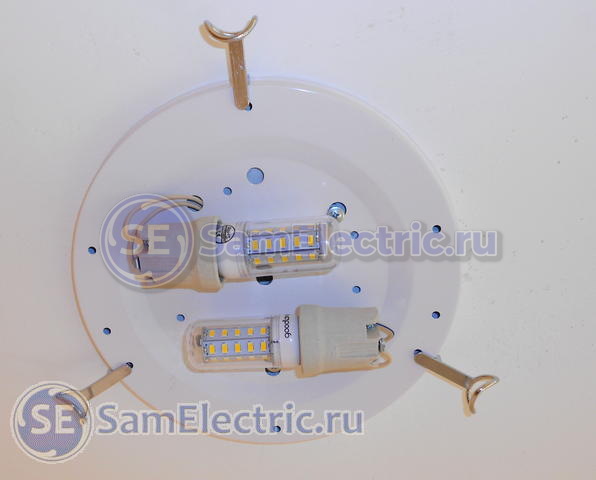

Вкручиваем лампочки:

Да будет свет!

В итоге, вкрутили в каждую люстру одну светодиодную лампу, и одну – накаливания на 40 Вт. Так более приятно для зрения.

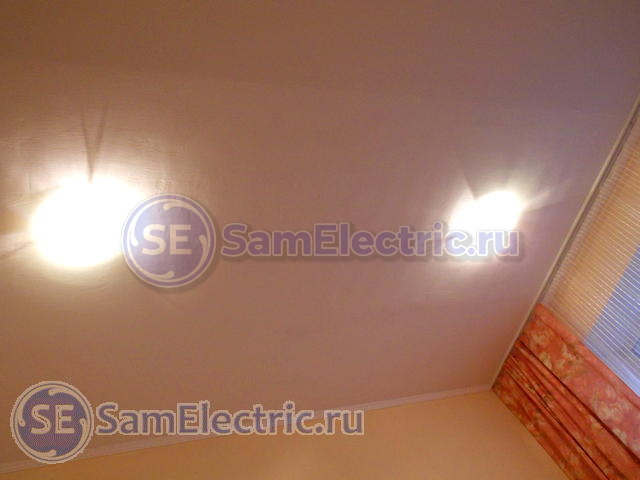

Что получилось в итоге – на фото в начале статьи и здесь:

Вопросы в комментариях приветствуются!

Необязательно вызывать электрика, чтобы сделать работу, которую без труда можно выполнить самостоятельно. В этой статье мы расскажем, как своими руками подключить люстру к одноклавишному или двухклавишному выключателю.

Принцип подключения люстры

При подключении люстры к выключателю необходимо понять принцип работы. Он довольно прост. Лампочка горит, когда к ней подключены два провода, это фазный провод (обозначение на схеме L) и нулевой (обозначение на схеме N). При подключении лампочки (люстры) один из проводников идет напрямую из распределительной коробки на люстру (лампу), второй также подключен к люстре, но через разрыв (выключатель).

Важно! Через выключатель по технике безопасности нельзя вести нулевой проводник. Он должен без разрыва идти на лампочку (люстру) из распределительной коробки.

Не стоит рассчитывать на то, что электромонтажники правильно выполнили подключение электропроводки по расцветке проводов (нулевой рабочий проводник — синий или голубой цвет, нулевой защитный проводник — желто-зеленый). Они могли ошибиться. Именно по этой причине перед началом работы необходимо посмотреть, где фазный проводник (фаза) и где нулевой (ноль) выходит из потолка или распределительной коробки. Для этих целей необходима отвертка с индикатором напряжения. При определении фазного и нулевого проводника необходимо проверить индикатор напряжения там, где вы уверены, что оно есть. Это можно сделать в рабочей розетке или этажном щитке. После этого определяем и запоминаем, какие проводники выходят из потолка. Тут ничего сложного нет, нужно прикоснуться индикаторной отверткой к проводу, и если лампочка индикатора загорелась, значит это фазный проводник.

Из потолка могут выходить провода в следующем порядке:

Два провода. Это фазный проводник и нулевой. Эта схема означает, что подключение возможно только всех ламп вместе.
Три провода. Два фазных проводника и один нулевой. При данной схеме можно распределить включение ламп в люстре.
Два двухжильных провода — также есть возможность распределения включения ламп.
Из потолка выходит три провода, но без возможности распределения включения ламп. Третий провод имеет желто-зеленую расцветку и является нулевым защитным проводником (заземление).

Рассмотрим основные варианты подключения люстры к выключателям.

Подключение люстры к одноклавишному выключателю

Если из потолка выходит только два провода, это означает, что возможно подключить только одноклавишный выключатель с одновременным включением всех ламп и все равно, сколько из люстры выходит проводов, два, три или пять.

Схема подключения к одноклавишному выключателю: 1 — одноклавишный выключатель; 2 — распределительная коробка; 3 — люстра

Если из люстры выходит три провода, то их необходимо соединить между собой по цвету, чтобы в итоге было два пучка проводов. Потом просто соединяем провода из люстры и из потолка.

Если из люстры выходит два провода, значит включение всех ламп возможно только одновременно. Если из люстры выходит три провода, то это означает: один общий проводник на все лампы , который должен подключаться к нулевому проводнику. Второй и третий провода предназначены на первую и вторую секцию ламп в люстре соответственно (к примеру, 1 + 2 лампы для трех ламповой люстры или 3 + 2 лампы для пятиламповой люстры или т. д.).

Подключение люстры к двухклавишному выключателю

Условия для подключения двухклавишного выключателя — это три провода из потолка (ноль и два фазных провода) и три провода из люстры (трех- или пятиламповая люстра). В данном случае при помощи индикатора напряжения определяем нулевой и фазные проводники, которые выходят из потолка. Для определения общего проводника на все лампы нет ничего проще, он один, а два других одного цвета, значит, идут на две секции ламп. Это специально делает завод изготовитель для того, чтобы даже не электрик смог подключить люстру. Затем нулевой проводник из потолка соединяем с общим в люстре, а каждую секцию ламп с фазными проводниками, которые идут через двухклавишный выключатель.

Схема подключения люстры к двухклавишному выключателю: 1 — двухклавишный выключатель; 2 — распределительная коробка; 3 — люстра

Важно! При работе по подключению люстры и установке выключателей, необходимо отключить подачу электричества на соответствующую ветку.

Как правило, для верхнего света идет отдельная ветка, которую можно отключить пакетным выключателем, не обесточивая розетки. Для освещения помещения во время монтажа воспользуйтесь светильниками, подключаемыми к розеткам.

Соединение электропроводов необходимо осуществлять при помощи клеммных колодок. Допускается соединять электропроводку скруткой с обязательной изоляцией. Надежным соединением считается скрутка с пропайкой.

Важно! Соединять медные и алюминиевые провода скруткой нельзя. Это пожароопасно! Их соединение можно проводить только с использованием клеммных колодок.

Три провода, торчащие из ножки люстры, означают, к примеру, что перед нами модель, рассчитанная на двухклавишный выключатель. Как вариант, дополнительная жила служит для заземления корпуса. В случае потопа дифференциальный выключатель быстро уберёт напряжение, никто не пострадает. Гипотетически возможен случай, когда корпус люстры оказывается под фазой, причём короткого замыкания не произойдёт. Схожую картину видим при заделке плохо изолированной проводки под штукатурку: пока раствор сырой, явно идут токи утечки. Но когда цементный камень уже схватится, негативные эффекты пропадают. Поговорим, как подключить люстру с 3 проводами.

Сведения об электрической части люстры

Для правильной работы единственного патрона хватит наличия двух проводов:

Фаза (потенциал относительно земли 220 В).
Нулевой провод (потенциал равен нулю).

Патрон объединяется с основанием чаще при помощи трубки, откуда проводка следует наверх. Крайне редко коммутация проводится внутри люстры. Как правило, видно, откуда и что выходит. Уместнее говорить о целых связках. Если таковых три:

Один конец считается заземлением. Уместно для люстр с металлическим корпусом. В патроне заземлить резьбу технической возможности нет.
По современным меркам цвет изоляции проводов раскрывает их предназначение. Заземление демонстрирует зелёный или жёлто-зелёный цвет кембрика. Синим маркируется нулевой провод, фаза коричневая или красная.

В квартирах чаще дело обстоит иначе, из люстры могут торчать белые или черные цвета. Найти два конца, куда завести фазу и нуль, не составляет труда. Для этого понадобится лампочка накала либо небольшой кусок медной жилы. Закоротим при помощи указанных вещей любой патрон и тестером проверим сопротивление между тремя концами. В одном случае на дисплее отобразится значение 50 – 100 Ом (типичное значение сопротивления спирали накала).

Случается, между двумя проводами, выходящими структурно с общего направления, происходит короткое замыкание. Тогда требуется ветку прозвонить с корпусом. Сопротивление равно нулю означает, что внутри замкнут нулевой провод на фазу. Если в доме организована система электроснабжения с заземляющим проводом (TN-S, TN-C-S), потребуется вскрыть люстру и развести указанные концы. Не теряя права на гарантию, впрочем. Не допускается объединение на конце потребителя нулевого и заземляющего проводов.

Соединение проводов

Когда из ветки выходит по паре, требуется просто разбить любую представленную на две жилы. Потом образуется две большие связки, первая подключается на нулевой провод, а вторая на фазу. Заметьте, провода, выходящие из ветки, должны входить разделяться. Если подключить их на единую связку, страшного не случится, но работать система не станет.
Третий провод иногда заземление. Такой однозначно нельзя подключать к фазе, причём жила должна звониться на металлические части. Случается, пластиковые включения разделяют проводящие островки, допускаем, что проводов больше, чтобы надёжно заземлить опасные участки. Жилы звоним по очереди с каждым, чтобы найти заземление. Потом полагается провести маркировку. Хватит единственного цвета – помечается заземление. Если оно не объединено с нулевым проводом, разницы в подключении двух других концов нет. В противном случае у люстры маркируется фаза, чтобы напряжение не подать случайно на корпус.

Электрики стараются подать фазу на центральный контакт патрона (прямая линия, входящая в центр с периферии). Луновидный годится не хуже. Если появилось желание, обзаведитесь тестером и узнайте, куда идут жилы. Это добавит упорядоченности электрической разводке, для большинства людей не пригодится. Напомним, что резьба патрона не несёт заряда и часто никуда не подключена. В противном случае любой электрик, возжелавший залезть внутрь в момент, когда система находится под напряжением, рисковал бы устроить короткое замыкание либо хуже.

После ручной коммутации проводки возможно проверить правильно разводки. Желательно уложить люстру на изолирующую поверхность. Звучит сложно, но найдите дома лист ДСП или шумоизолятора, утеплителя из полимерных материалов. Не подходит металл. Устройтесь подальше от любых заземлённых металлических конструкций: радиаторы отопления, трубы водопровода, газового снабжения, канализационные. Провода люстры, планируемые подключить к фазе и нулевому проводу, потребуется вставить в розетку. Потребуется собрать вилку, а концы стыковать скруткой. Подаётся питание, начинается тестирование.

В ходе процесса требуется убедиться, что на конкретный контакт любого патрона приходит напряжение 220 В. Перед началом операций оценивается потенциал корпуса. Проще сделать отвёрткой-индикатором. Современные, кстати, позволяют оценить и наличие заземления, если третий провод предназначен для указанных целей. К примеру, отвёртка-индикатор загорается при касании фазы, а на землю реагирует по прижатию пальца к контактной кнопке. Подобные моменты прописаны в инструкции. Удастся немедленно оценить правильность подключения в означенной части. Разумеется, розетка берётся правильно подключенная, и вилка для теста – с клеммой заземления.

На крайний случай, если в доме нет систем TN-S или TN-C-S, допускается объединить эту ветвь с нулевым проводом. Обычно отвёртка-индикатор не возражает против маневра. Цель рассказа сводится к факту: при наличии большого числа скруток индикация способна нарушаться, и схема подключения люстры доставит множество хлопот. В итоге тестирования предвидится уверенность, что электрическая разводка выполнена верно.

Люстра на двухклавишный выключатель

Говорили преимущественно о заземлении через третий провод, но гораздо чаще он выводится, чтобы присутствующие патроны поделить на две части. Подобные потребности возникают в залах, где для приёма гостей хочется использовать иллюминацию на полную, а в будние дни уменьшить потребление. С приходом светодиодных ламп возникает желание распространить опыт с люстрами и на прочие помещения. К примеру, пакет суммарной светимостью выше 2000 лм (200 Вт потребления применительно к лампочкам накала) берет из сети 30 Вт.

Получаем больше света за меньшие деньги. КПД люстр повысился. Для подключения требуется разбить плафоны на две группы. Обычно делают попеременно. Если количество нечётное, в конкретном месте ветвь клавиши приходится на соседние патроны. Группы отличаются тогда числом, разница равна единице. Коммутация ведётся по схеме, описанной выше. Если проводов три, заземление явно отсутствует. Важно понять, где стыкуется фазный провод. В рассматриваемом случае представлено два.

Визуально единственный конец земли выглядит толще. Эта связка объединяет нулевые ветви всех патронов без исключения, что сложно не заметить. Следовательно, две прочие группы считаются фазными и присоединяются к выходу с кнопок выключателя. Прежде уже говорили, как понять, правильно ли произведено подключение. Повторимся: на вырубленном выключателе с двумя клавишами фаза лишь на единственном контакте из трёх. После включения обоих клавиш отвёртка-индикатор должна показывать наличие напряжение на всех. Означает – от выключателя подаётся фаза, как полагается.

Если сделано наоборот, напряжение может отсутствовать либо наблюдаться одновременно на двух контактах. Перед подключением люстры с тремя проводами нужно правильно коммутировать жилы. Уже описывали подробно процесс и не станем повторяться.

Часто возникает потребность подключить люстру на двойной выключатель вместо типичной. Мы упоминали, что свет дешевеет, КПД повышается, люди хотят иллюминации. Все патроны допускается завести сразу на единую фазу. Большинство электрооборудования в жилых домах рассчитывается на ток 10 А, что соответствует мощности в районе 2 кВт. Даже если в люстру набрать 10 светодиодных лампочек, до лимита далеко. Смело объединяйте два фазных контакта люстры с тремя проводами и заводите на общую клавишу.

Сложнее придётся желающим заменить старый светильник, чтобы кнопок стало две, плафоны разобьёт на группы. Обычно в стенах имеются каналы. Чётко заметно на примере панельных домов. Если заглянуть в гнездо установки выключателя или розетки, видны каналы, уходящие вглубь плиты. Не все используются (см. фото), появляются широкие возможности для оптимизации конструкции. Применяя специальные устройства закладки кабелей (протяжки), любой опытный человек проложит жилы правильно. Если требуется произвести подключение люстры к двойному выключателю, требуется нарисовать схему и протянуть два провода:

От распределительной коробки до места подвешивания люстры.
От выключателя до распределительной коробки.

Обратите внимание, фаза уже должна подходить с одной стороны к выключателю, посему эту ветку не трогаем. На стороне люстры нулевые провода обеих групп объединяются. Для большей наглядности схема работ представлена на рисунке. Новая ветка показана зелёным, серыми кругами в распределительной коробке схематично показаны скрутки или прочие варианты соединений жил. Случается, вход в канал забит строительной смесью, крупные куски камня находятся внутри. Рекомендуется проявить терпение с двухклавишным выключателем, чтобы не сломать протяжку. Если погнётся, распрямить уже невозможно.

Люстры с дистанционным управлением

Обычно подключить люстру с пультом не сложнее, нежели обычную. Приёмник, как правило, работает непосредственно с диммером (регулятор напряжения питания). Не все светодиодные лампочки поддерживают режим. Отдельным моделям подключение люстры с пультом управления противопоказано. Разница в цене составляет 20%, но платить придётся, чтобы товар работал долго и надёжно.

Доработка люстры

Порой возникает потребность поменять патрон в люстре. Лампочки накала выделяли массу тепла, от многолетней эксплуатации материал изолятора и контактов приходит в негодность. Современные патроны вполне годятся. Напомним, стандарты сильно изменились, диаметры посадочных, установочных отверстий поменялись. С точки зрения механической обработки лучше карболиту (чёрный и твёрдый) предпочитать пластик. Так легче сверлить и точить, меняя люстру. Кстати, электрики за подобные работы берутся неохотно, в их обязанности подобные мелочи не входят.

Если отверстие в основании патрона из карболита чуть меньше необходимого, расширить чрезвычайно сложно. Преимущественно придётся орудовать круглым напильником.

Выбор прибора освещения стоит доверить жене. Леди гораздо больше любят путешествовать по магазинам, выискивать товары по акции, у них лучше развито чувство прекрасного, поэтому для нее это будет только в радость. Сколько денег выделить обожаемой супруге? Все зависит от модели, материалов, из которых она изготовлена, и прочих особенностей. При выборе делается акцент на единстве стилей оформления светильника и прочих элементов обстановки в комнате. Например:

MW-LIGHT Букет – подвесная конструкция гарантирует простоту монтажа, так как подсоединить эту пятирожковую люстру можно с помощью обычной трехканальной клеммной коробки. Все контакты уже сгруппированы между собой и выводятся в единой обмотке с тремя кабелями. Стоимость модели не превышает 6000 рублей – еще один плюс, для кошелька. Стиль флористики – идеально для спальни, но подойдет и для других помещений.
Favourite Lanta – подвесная модель с преимуществами, аналогичными предыдущей конструкции. Выглядит как хрустальная, стоит намного меньше, идеальна для оформления гостиной или больших залов. Мощность всех ламп в совокупности составляет 200 Ватт. Цена изделия – 13000 рублей.
Chiaro Версаче – весьма роскошный предмет интерьера (46000 рублей), имеет мощную конструкцию, крепится на прочный потолочный крюк. Все это позволяет рекомендовать люстру истинным ценителям прекрасного, не жалеющим денег на роскошь. Плюс: все провода скрыты внутри ствола изделия, что позволяет перегруппировать пары ламп.

Все перечисленные модели можно приобрести в нашем магазине, они всегда есть на складе. При трудностях с выбором можно обратиться к консультанту.

Как подключить пятирожковую люстру без инструментов?

Не у каждого дома есть вольтметры, мультиметры, индикаторные отвертки и прочее оборудование для электротехнических работ. Чтобы не тратиться на их покупку, мы решили дать вам несколько полезных советов, как обойтись без серьезных инструментов и все-таки подключить потолочный светильник правильно:

Индикаторная отвертка нужна для выявления фазы и ноля. Узнать о назначении проводов можно другими способами: посмотреть в технической документации, из маркировки («L» - фаза, «N» - ноль) или по цвету – для фазы свойственны коричневый, черный или красные цвета, ноль обозначается синим.
Мультиметр необходим для проверки правильности подключения люстры на 5 лампочек. Простой способ сделать то же самое, но без прибора – включить электроснабжение и нажать на клавиши выключателя.
Вместо пассатижей для очистки жил кабелей можно использовать обычный кухонный нож. Оплетка разогревается огнем от зажигалки, размягчается и удаляется. Постарайтесь не перекалить провод во избежание потери его работоспособности.

Все, что необходимо для подключения 5-рожковой люстры: прочный стул, нож, изолента. Вместо скручивания проводов можно использовать клеммную коробку, она идет в комплекте с самим световым оборудованием.

Основные схемы подключения потолочного светильника

Мы разберем 4 метода синхронизации кабелей:

Как подключить люстру на 5 рожков к одноклавишному выключателю.
Способ синхронизации кабелей светильника с клеммами двухклавишной панели.
Подключение оборудования, от которого отходит 10 жил.
Установка люстры с тремя кабелями.

Как подключить 5-рожковую люстру к одноклавишному выключателю?

В данной модели прерывателя предусмотрено два или три кабеля основной сети электроподачи: фаза, земля и ноль. В большинстве случаев «земля» отсутствует, ее использование оправдано только в промышленных зданиях. Одноклавишный рубильник будет включать и выключать все лампы одновременно, поэтому нет смысла делить их на группы. Если из люстры выходит два кабеля с фазой, их следует смотать между собой и завести в клеммную коробку. Можно воспользоваться методом последовательного соединения: ввести концы жил с разные слоты, закрепить их болтами и замкнуть их дополнительным общим кабелем сечением на 0,25 кв.мм. Заключительный этап в подключении пятирожковой люстры – изоляция дополнительного провода после соединения.

Ноль всегда является общим кабелем, поэтому и от общей сети, и от люстры для него предусмотрено только по одной жиле, - проблем с подключением не возникнет.

Схема подключения люстры с 5 лампами для двухклавишного выключателя

От прерывателя с двумя кнопками отходит два провода фазы и один нулевой. Производители люстр с пятью лампами также делят общее количество светильников на две группы: две и три лампы. Поэтому из ствола осветительного прибора выходит тоже три кабеля: две фазы и ноль.

Такая схема подключения люстры с 5 лампочками самая простая: соедините фазы люстры с фазами сети и оба нуля скруткой или внутри клеммной коробки. При использовании последней не стоит закручивать контакты слишком сильно – жила может обломиться, и электрическая цепь прервется.

Как подцепить люстру на 5 лампочек и 10 проводов?

Здесь сложности возникают чаще всего, но такой способ имеет одно важное преимущество – вы сами выбираете, какие лампы объединять в группы. Нулевой провод всегда общий, поэтому следует выполнить следующие действия:

Подвесьте люстру на крюк, чтобы она не упала и не была на весу.
Найдите нулевой провод с помощью расцветки, маркировки или указаний в техническом паспорте.
Соедините 5 нулевых жил люстры пассатижами или отверткой в клеммной коробке последовательным методом.
Заведите один нулевой кабель в короб с другой стороны и зафиксируйте его крепежом.
Разделите фазы на две группы если у вас стоит двухклавишный выключатель или объедините в одну при наличии однокнопочного. От количества групп зависит число используемых клеммных коробов: спрятать два маленьких проще, чем один длинный.
Соедините фазы аналогичным образом. Все скрутки следует изолировать лентой.

Важно: не прикасайтесь к токопроводящим путям даже тогда, когда они обесточены. Остаточное напряжение не вызовет удара критической силы, но способно вывести человека из строя на некоторое время.

Схема подключения люстры в 5 рожков и три общих кабеля

Способ схож с первым методом. Однако здесь производитель уже сам распределил группы светильников и упростил вам задачу: вам не придется думать, как соединить провода в люстре на 5 рожков. После подключения следует проверить работоспособность прибора освещения. Для этого активируйте автомат электрощитка и включите кнопки рубильника. Если вы строго следовали нашей инструкции, все должно начать работать после первой попытки монтажа.

Дерзайте! Мы уверены, что ваша работа вызовет восхищение вашей жены, тещи и прочих дам в вашем окружении!

Незнающие люди могут подумать, что подключить осветительные приборы по силам даже неспециалисту. Ведь, по сути, здесь приходится иметь дело лишь с парой проводов, выходящих из потолка. Но бывают ситуации, когда у владельца возникают с этим сложности, обусловленные наличием в люстре трех проводов вместо двух. Как же быть в этом случае?

Необходимый инструмент

Чтобы подключение люстры было выполнено без ошибок, сперва необходимо подготовить определенные инструменты:

Помимо вышеназванных предметов необходимо иметь в наличии стремянку или устойчивую подставку, маркер, лист бумаги и паспорт на осветительное устройство.

Определение назначения проводов в люстре

Чтобы исключить риск ошибок во время подключения, желательно иметь в наличии электрическую схему , которая обычно присутствует в паспорте на осветительное устройство. По ней можно легко понять, как правильно подключать люстру, так как у каждого провода имеется обозначение и присутствует порядок, в котором должно производиться их подключение. Если исходить из действующих стандартов, то они должны иметь следующие цветовые обозначения:

белый или коричневый цвет - фаза;
синий цвет - ноль;
желто-зеленый цвет - защитный заземляющий.

Бывает так, что на люстру нет паспорта и по цвету проводов сложно понять, какой из них чему соответствует. В этом случае понять, как подсоединить люстру, можно при наличии мультиметра - специального устройства, позволяющего определить их назначение.

Подключение двухконтурной люстры к электросети с двумя и тремя проводами

Если стоит задача по подключению люстры с тремя проводами, то первым делом нужно получить больше информации о выключателе и торчащих из потолка проводах. Чаще всего приходится иметь дело с двухклавишным выключателем и тремя проводами. В данной ситуации понять, где фазный, а где нулевой провод.

Сперва нужно подготовить индикаторную отвертку или указатель напряжения.
Убедиться, что каждая из клавиш находится во включенном положении.
Взять указатель напряжения и дотронуться им до зачищенного конца каждого провода. Если нами будет найдена фаза, то подсказкой об этом будет горящая лампочка на указателе напряжения.
После того, как мы обнаружили фазу, наносим на нее метку с помощью маркера.
Отключить двухклавишный выключатель и снова дотронуться до каждого провода. Ни в одном из случаев мы не должны увидеть горящей лампочки.
Настало время для подключения фазы люстры к ранее найденным проводам электропроводки. Аналогичным образом поступаем и с нулевыми проводами. Чтобы создать контакт, нам понадобится клеммная колодка либо провода можно скрутить при помощи изолирующих колпачков либо изоленты.
В завершение следует убедиться, что люстра работает исправно - просто включаем друг за другом клавиши.

Подключение с двумя проводами

Для люстры, которая подключена к одноклавишному выключателю, а из потолка выступает лишь два кабеля, нужно выполнить следующие действия. Убедившись, что выключатель включен, нужно выяснить с помощью указателя напряжения, где расположены фазный и нулевой кабеля. Отыскав фазный провод люстры и электропроводки, их следует соединить друг с другом. Подобным образом поступают и с нулевыми проводами. Далее нужно выяснить, как работает люстра при разных положениях клавиш выключателя.

Подключение с тремя проводами

Для люстры, которая также подключена через одноклавишный выключатель и имеет в электропроводке три кабеля, следует первым делом понять, для каких целей необходим третий. Нужно перевести выключатель во включенное положение , а затем выяснить, на каких кабелях имеется напряжение. Если результаты проверки показали, что два провода являются фазными, то правильным решением будет установка двухклавишного выключателя . В этом случае подключение будет выполняться по трехпроводной схеме.

Когда лишь один кабель показывает наличие фазы, при этом у третьего присутствует изоляция желто-зеленого цвета, схема подключения будет аналогичной в отношении фазных проводов - их необходимо подключить между собой. Что касается кабеля, который является заземлением, то после изоляции его следует убрать.

Подключение с заземляющим проводом

О заземлении люстры следует задуматься в том случае, если ее конструкция предусматривает металлический корпус. Для новых квартир обязательным требованием в отношении электросетей является наличие заземляющего кабеля , имеющего желто-зеленый цвет. Если вы живете именно в такой квартире, то процедура подключения люстры будет заключаться в следующем: ищем кабели, которые имеют необходимый цвет, а затем соединяем их между собой, используя клеммную колодку или посредством скрутки.

Тем же, кто живет в квартирах со старыми сетями, где нет своей особой цветовой маркировки, придется поступить иначе:

В самом начале нужно изучить кабели, которые выступают из потолка и понять, сколько их всего и для чего они нужны. Если по результатам обследования стало ясно, что их только два, то нужно перевести двойной выключатель во включенное положение, а затем взять указатель напряжения и выяснить, где находится фазный и нулевой провода. После решения данной задачи нужно отключить двойной выключатель , фазные провода электропроводки соединить с фазными проводами люстры, проделать то же самое с нулевыми проводами и изолировать заземление.

Для люстры с тремя проводами порядок действий будет аналогичен. Если выяснилось, что сеть представлена двумя контурами, а осветительный прибор работает при помощи двухклавишного выключателя, то фазные и нулевые провода осветительного прибора нужно соединить с соответствующими проводами электропроводки. В завершение выполняется изолирование заземляющего проводника.

Что делать, если не хватает длины проводов?

Тем владельцам, которые живут в домах , построенных несколько десятилетий назад, где имеется двойной выключатель следует быть готовым к тому, что может понадобиться удлинить имеющуюся проводку либо увеличить длину проводов, идущих от люстры. Хотя есть много вариантов соединения, лучше всего использовать для этих целей клеммную колодку. В конструкционном плане это устройство имеет вид пластиковой колодки, у которой присутствуют токопроводящие пластины. В свою очередь данные пластины оснащены винтовыми зажимами , используемыми для соединения проводов через выключатель.

Решив воспользоваться данным вариантом, следует позаботиться о том, чтобы к клеммной колодке был обеспечен доступ. Частыми проблемами являются потеря контакта или чрезмерный нагрев , создающий риск возгорания, которые являются следствием ослабления винтовых соединений. В том случае, если отсутствует место для установки подобной колодки, наилучшим решением является ее размещение, предусматривающее прокладку одного провода, соединяющего выключатель и люстру. А вот подсоединять их методом скручивания необходимо отказаться, иначе они начнут окисляться, что в конечном итоге приведет к их нагреву.

Техника безопасности

Имейте в виду, что любые работы с электропроводкой представляют опасность для жизни, а потому выполнять их нужно очень осторожно. Это касается и подключения бытовых электроприборов через двойной выключатель. Прежде чем подключать устройство и присоединить провода, нужно убедиться, что выключатель отключен, а проводка не имеет напряжения. Там, где они были скручены, нужно произвести изоляцию , используя специальные колпачки либо изоленту. Если у вас присутствует неуверенность в том, что вам удастся правильно подключить люстру с тремя проводами, то вместо того, чтобы рисковать понапрасну, лучше пригласить для выполнения данной работы опытных электриков.

Люстра с пультом управления - роскошь или удобство?

По мере того, как технологии все совершенствуются, на рынке становятся доступны новые товары. Именно такими следует считать осветительные приборы с пультом дистанционного управления. Их особенность заключается в наличии конструкции управляющих элементов. Если установить подобную люстру в квартире, то у вас появится возможность гасить свет в спальне, находясь в теплой постели, а также вы не нанесете случайных травм , так как в темное на пути к кровати не увидели угол или стену.

Монтаж подобных люстр может выполнить даже неспециалист: они устанавливаются по той же технологии, что и прочие источники света. Подключать такую люстру несложно, достаточно воспользоваться одной из вышеописанных схем. Включение и выключение света становится возможным благодаря наличию встроенного контроллера.

И даже несмотря на то, что в вашем доме появилась столь продвинутая модель люстры, все же рекомендуется оставить в комнате обычный настенный выключатель. Он сможет вас выручить в тех ситуациях, когда потеряете пульт от люстры или же не замените своевременно батарейки. Ведь любому владельцу будет крайне неудобно не иметь возможности заниматься обычными делами при отсутствии света.

В целом подключение люстры представляется не таким сложным делом. При наличии знаний о ключевых нюансах выполнения данной процедуры даже человек, который ранее не занимался подобным, может легко справиться с данной задачей, не обращаясь за помощью к специалистам. А впоследствии ему будет по силам правильно подключить и осветительные приборы более сложной конструкции.
