Чертеж изготовления улья для пчел. Чертеж улья для пчел с размерами своими руками

После того, как вы решили стать пчеловодом и прикупили пару семей, приходит время необходимости в новых ульях. Семьи растут и роятся, и их нужно отсаживать в новые домики. Можно, конечно, купить готовые, но б/у покупать опасно. Неизвестно какие заболевания можно прикупить с ними, а на новые цены кусаются. Остаётся одно — сделать ульи для пчел своими руками по чертежам. Если знать все правила изготовления, то это совсем несложно.

В данной статье мы как раз поговорим об изготовлении ульев своими руками, правильных размерах и чертежах для них. Узнаем что такое улей лежак и как его изготовить.

В давние времена пасечники добывали мед в дуплах деревьев, потом стали выдалбливать колоды для пчел. С развитием пчеловодства стали изготавливать улики для пчел своими руками разных конструкций, и материал на них идёт разный.

Дерево

Классический вариант для изготовления ульев для пчел. В таких домиках пчелки чувствуют себя в естественных условиях, приближенных к природным. Лучшей породой дерева для изготовления будет кедр, хотя можно и липу, осину. Такие ульи лучше дышат, приятно пахнут и они сухие.

Ульи из осины и липы зимой требуют дополнительного утепления. И это дорогостоящие материалы.

Некоторые пчеловоды занимаются изготовлением ульев своими руками из материалов подешевле. Это — сосна, ель, пихта. Но в таких уликах пчелкам не комфортно. В них собираются влага и смолы, особенно в новых . Хвойный запах. Хорошо в них только одно, в них тепло и требуется минимальное утепление на зиму.

Фанера

Долговечный и экологический материал. Домик сделанный из неё необходимо покрывать красками и утеплять изнутри пенополистиролом, тогда в нем будет сухо и тепло. Но фанера боится влагу и требуется постоянный и правильный уход.

Пенополистирол

Современный материал используемый пчеловодами для изготовления ульев. У него низкая стоимость и не требует дополнительного утепления в зимнее время.

Недостаток этого материала — хрупкость и ломкость. Если выбран плохого качества, то возможно ухудшение мёда.

Пенопласт

Самый экономный вариант. Возможно использование упаковки от бытовой техники. Плюс такого материала его лёгкость даже с наполненными рамками. Отличная теплоизоляция. Минусом этого материала является его хрупкость и постоянная окраска, чтобы от воздействия солнечных лучей не рассыпался.

Полиуретан

Отличные теплоизоляционные свойства. Не гниет, не разлагается. В нем не развивается грибок и бактерии. Он не пропускает влагу и она не скапливается внутри. Его не любят грызть пчелы, мыши и птицы.

Небольшим минусом является его горючесть и требуется вентиляция, потому что он не пропускает воздух.

Внимательно изучив характеристики материала можно приступить к строительству улья. Рассмотрим варианты строительства деревянных и пенопластовых домиков.

Виды и конструкции ульев

Домики для пчел по конструкции делятся:

разборные;
неразборные.

Последними из-за сложности в уходе почти никто не пользуется . Всеми пчеловодами используются рамочные ульи, где количество рамок может меняться. Популярностью пользуется улей лежак на 24 рамки, сделанный своими руками. Однако есть варианты на 16 и 20 рамок.

В свою очередь рамочные ульи делятся на:

горизонтальные;
вертикальные.

Горизонтальный или «лежак» состоит из одного корпуса. Расширение идёт в стороны. С такими уликами легко работать, изменять количество рамок, но у них есть недостаток — они громоздкие и тяжелые.

Вертикальные же состоят из нескольких корпусов. Такая форма отличается лёгкостью и мобильностью.

В обоих формах используются несколько секций. Они разделены перегородками, что позволяет изменять объёмы в любых направлениях.

Как построить классический улей пошагово

Из-за простоты изготовления, классическим вариантом считается Дадановский улей.

Для изготовления ульев, лучше использовать натуральные материалы.

Классическая конструкция для производства ульей состоит из:

Одного или нескольких корпусов.
Одного или двух магазинов.
Подкрышника.
Дна улья.
Потолка.
Крыши.
Рамки.
Кормушки.
Вставной доски.

Инструкция домика для пчел с чертежами

А теперь поговорим о том, как сделать улей своими руками пошагово. Размеры улья для пчел могут быть самыми разными, но мы остановимся на одном варианте. Для этого вам понадобится:

Для крышки и подкрышника требуется доска 15 мм толщиной. Собрать и покрыть жестью, чтобы не попадала вода. Покрасить. Сделать вентиляционные отверстия в диаметре 1.4 см.

задний и передний щит (см): ширина 53, высота 32, толщина 4.
боковой щит (см): ширина 48, высота 32, толщина 4.
внутренний (см): ширина 45, высота 45, толщина 32.

Для того, чтобы поместить рамки в корпус, требуется сделать фальцы.

Размеры 1.1 * 2 см.

Если будет многокорпусный пчелиный улей, то размеры будут другие: 1 * 1.4 см.

Рамка находящаяся в гнезде — 43.5 *30 см;

Магазинная рамка — 43.5 * 14.5 см;

Расстояние от стен корпуса до боковых планок 0.07 см;

Пространство под рамку — 2.5 см;

Ширина бока рамки — 3.7 см.

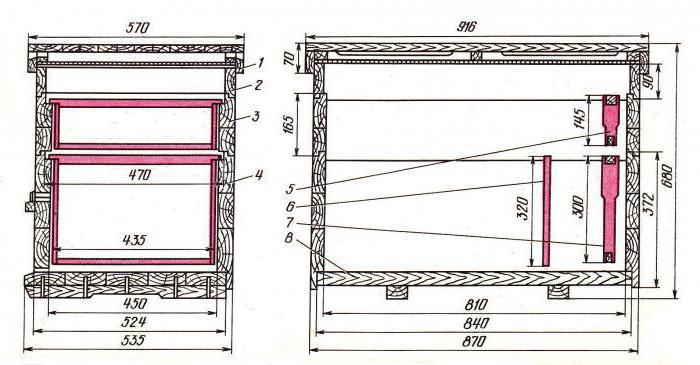

Улей-лежак на 16, 20 и 24 рамки: чертежи и размеры

Улей-лежак на 16, 20 и 24 рамки

Какие инструменты и материал понадобится?

Дерево, фанера, пенопласт.
Линейки, или рулетки.
Угольники;
Ножовки.
Молотки.
Сверло, дрель, саморезы.
Стамески.
Клей.
Ручки для переноски.
Оцинкованная жесть для крыши.
Рамки в количестве 24 штук.

Размеры улья:

рамки 30 * 43.5 см;
корпус (см): длина 87, ширина 56.5, высота 63.5;
длина крыши (см): снаружи 93.5, внутри 81;
толщина дна 3.5 см;
нижний леток — 1.2 * 14 см;
верхний леток — диаметр 2.5 см.

Инструкция изготовления улья на 24 рамки

Из приготовленного материала вырезать по чертежам детали.

Точно соблюдайте размеры, чтобы конструкция улика для пчел своими руками была ровной и без больших зазоров.

Инструкция изготовления улья-лежака

Собрать дно. Соединить две рейки и настил с помощью грунта и гвоздей.
Соединить боковые стенки и прикрепить ко дну. Сделать выступ за бруски 2 см.
На передней и задней стенок проделать пазы для рамок. Размер 1.8 * 1.1 см.
Снизу прорезать летки.
Приделать задвижку и прилетную доску.
Сделать крышу. Доски крепить гвоздями в шип.
Прикрепить к крыше петли для открывания.
Оббить крышу жестью.
На задней стороне крыши проделать вентиляционное отверстие 20 * 0.03 см.
На передней стенке сверлим отверстие диаметром 2.5 см.
Прикрыть их сеткой.
Ко дну крепким ножки.
Проолифить и покрасить.
Приделать ручки, чтобы удобно было при переносе.

Красить следует в белый. Этот цвет пчёлам запоминается лучше. Белый цвет отталкивает солнечные лучи.

Как делать улик лежак на 20 и 16 рамок

Изготовляется по тому же принципу с разницей в размерах.

Многокорпусный бесфальцевый улей: размеры и чертежи.

За многие годы этот улей не потерял своей популярности в использовании. Удобная конструкция позволяет им пользоваться повсеместно. Да и в изготовлении он прост.

Для того, чтобы правильно построить улей, нужно знать из чего состоит конструкция:

Крышка.
Подкрышник или потолок.
Магазины.
Корпуса.
Подставка.
Рамки.
Разделительная решетка.

Корпус по виду похож на ящик. Его размер изнутри (см): шириной 37.5; длиной 45; высотой 24.

В него входит 10 — 12 рамок размером 43.5 * 23 см.

Такие размеры более подходят регионам с теплым климатом, а для российского климата ширину делают на полсантиметра больше.

Уменьшение размера приводит к неудобствам в работе с рамками. Их невозможно достать, когда они сильно запрополисованы или разбухли от влаги. Поэтому некоторые увеличивают ширину корпуса до 38 см.

Для изготовления корпусов нужно брать тщательно просушенные доски. Просыхать они должны в течение года. При выпиливании деталей, доски должны быть с небольшим запасом(3-5 мм). Запас оставляют для дальнейшего подгона деталей. Для оторцовки рекомендуется оставить напуск в 1 см.

На передних и задних частях корпуса сделать фальцы, чтобы ставить на них рамки. Размер 1.1 и 1.7 см. Такая глубина позволяет свободно ставить верхний корпус.

На боковых стенках нужно приделать ручки или небольшие углубления.

С торца улья под крышей просверливается отверстие в 25 мм для вентиляции домика.

Ящики с рамками плотно соединяются друг на друга. При этом не используются фальцы. Такое конструктивное решение более удобное в эксплуатации и простое в постройке.

В корпусах с использованием фальцев при перевозке или перемещении пчелы чаще всего забиваются в нижнюю часть и прячутся в фальцевых выемках, впоследствии погибают. Чаще всего в них гибнет матка и пасечники отказались от таких ульев в пользу безфальцевой конструкции.

На изготовление крыши берётся плашка толщиной 2 см. Из неё сколачивается щиток, который покрывается оцинкованной жестью.

Дно лучше сделать съемное, двустороннее.

три бруска 57*6.5*3.5 см — боковые;
один 44.5*6.5*3. см устанавливается сзади.

Проделать в них пазы. Ширина 3.5 и глубина 1 см. Собрать п — образную конструкцию. Пазы предназначены для установки половой плашки.

Необходимо предусмотреть выступ переда на 50 мм. Она служит прилетной доской.

Подкрышник(потолок) — cплошной щиток, собранный из плашек, размером 52 * 44 см. Вокруг него ободок, сделанный из реек. Ширина их 3.5 и толщина 1.5 см. В центре сделано отверстие. Оно нужно для вентиляции между корпусами или на него ставится кормушка.

На корпус подкрышник ставится гладкой стороной без обода , что позволяет пчелам свободно передвигаться. Он так же может служить, как разделительная решетка, в этом случае на отверстие набивают сетку.

Подставка. Изготовляется из брусков по размеру дна. В передней части приколачивают широкую плашку под углом 45°. Это будет прилетная доска.

В боковых брусках выпиливают углубление размером 2.5*9 см. Они предназначены для удобства, когда нужно поднимать улей или закреплять при переездах.

Чтобы увеличить срок эксплуатации брусков, пропитайте их жидким битумом. Растворите его бензином. Такая процедура сделает дерево влагонепроницаемым.

Размеры разделительной решётки. Предназначена изолировать временного изолирования матки. Для разделения корпуса с расплодом от медовых.

Размер решетки должен соответствовать с размером внутреннего корпуса. Ставится она на бруски. Изготавливается из проволочной сетки.

Размеры рамок. Корпусные и магазинные рамки, также можно сделать своими руками. Они должны соответствовать чертежам.

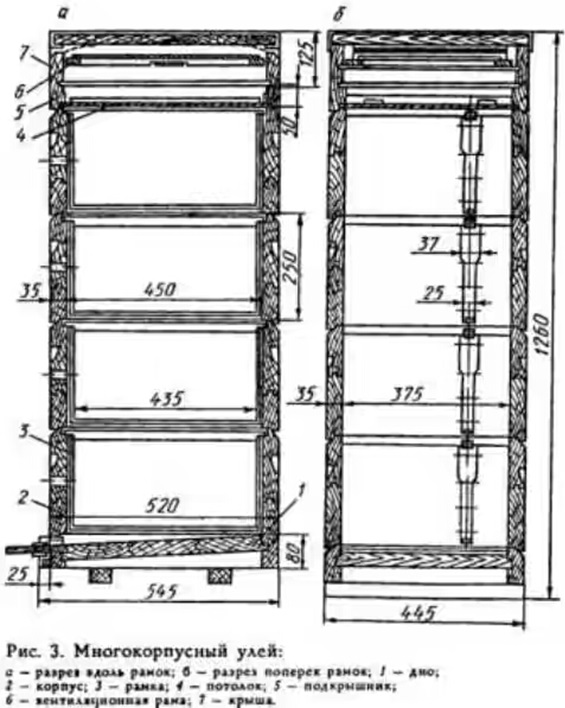

Чертежи многокорпусных ульев.

Рамки в улей: размеры и описание как сделать своими руками

Рамки — важная часть в ульях и основная работа ведётся с ними. От постоянной эксплуатации они приходят в негодность и их нужно добавлять. Поэтому у пчеловода всегда должен быть большой запас. Для экономии их лучше изготавливать самостоятельно, чем постоянно закупать.

Для изготовления рамок воспользуемся следующими инструментами:

молотком;
пассатижами;
шилом;
сапожными гвоздями;
мотком тонкой проволоки.

Для изготовления используйте натуральные материалы. Лучше, если это будут просушенные в течение года досочки. Чтобы изготовить рамку следует знать из каких деталей она состоит:

Верхний брусок.
Желобчатый или единообразный.

Нижний брусок.
Обычный, желобчатый или со сквозным разом.
Боковые бруски.

Имеют отверстия для натягивания проволоки под вощину.

Размеры рамок зависят от конструкции вашего улья. Стандартными размерами считаются:

ширина верхней и боковой досочки 2.5 см;
высота верхнего брусочка 2 см;
ширина нижнего 1.5 — 2.5 см;
высота 1 см;
внешние размеры колеблятся от конструкции улья, но обычно 43.5 * 30 см.

После того, как выбрали материал и определились с размерами приступаем к непосредственному изготовлению рамки.

Из сухих досочек вырезать детали по размерам чертежа.
При помощи сапожных гвоздей соединить все детали.
На боковых планках просверлить 4 отверстия и два двойных для крепления проволоки. Расстояния между отверстиями должны быть равными.
Натяните проволоку. Начните с верхнего отверстия и протяните ее змейкой. Следите за тем, чтобы проволока нигде не пересекалась. Надёжно закрепите ее, чтобы тяжелые соты случайно не оборвались. В итоге у вас должны получиться 4 линии.

На приготовленные таким образом рамки, закрепляется вощина.

Теперь вы знаете, как самому сделать ульи для пчел своими руками с чертежами. Пользуясь чертежами и размерами легко сможете построить его самостоятельно, тем самым сэкономив бюджет и предоставить пчёлам комфортные условия проживания.

Бесспорно, изобретение такого устройства, как разборный улей на основе рамок, стало настоящим прорывом в такой области, как пчеловодство. Изготовление ульев ввел в практику знаменитый русский и украинский ученый П. И Прокопович. До этих пор люди не имели представления о том, как организовать работу насекомых, а процедура сбора меда приводила к разорению гнезд, из которых выламывались соты.

Конструкция должна быть достаточно обширной для размножения и запаса меда, а также унифицированной, чтобы не беспокоить пчел при ее сборке и разборке.

Изготовление может быть произведено любым мастером. Технология не представляет особой сложности и не требует определенных навыков.

Выбор материала

Оптимальными материалами для ульев являются такие деревья:

сосна;
пихта;
осина.

При этом учитывается показатель влажности материала. Его необходимо подвергнуть тщательной просушке. Коэффициент влажности должен составлять не выше 15%.

Изготовление ульев своими руками требует выбора качественной древесины. Не стоит приобретать доски с наличием трещин, гнили, сучков и червоточин. Материал с порами также не рекомендован. Его использование возможно лишь при облицовочных работах.

Основные принципы при изготовлении ульев

Изготовление ульев в домашних условияхпредполагает следующие правила:

Детали для будущего изделия должны быть гладко выструганы. Не допускается наличие заусениц и зазубрин. Места срезов должны быть под прямым углом относительно продольных кромок.
Нужно проследить, чтобы при сшивании корпусов срез со стороны сердцевины находился снаружи.
Планки соединяются при помощи гвоздей. Толщина их подбирается с учетом того, чтобы избежать раскола материала.
На высохшей древесине могут образоваться трещины. Во избежание этого наружные стенки ульев рекомендовано подвергнуть грунтовке на основе олифы. В нее добавляется краска светлого оттенка: белая, голубая или желтая.
Изготовление домиков для пчел можно осуществлять из досок любой ширины. Стенки изнутри рекомендуется делать из одной сплошной доски или же из двух, которые соединены шпунтом или гребнем. Наружная обшивка может быть выполнена из тесин любого размера. Они должны быть расположены на разных уровнях.
По лекалу происходит изготовление ульев своими руками. Чертежи обладают первостепенным значением. Без них мастеру будет очень трудно представить, что он делает.

Возможные отклонения от размеров

При таком процессе, как изготовление ульев своими руками, размеры, чертежи должны быть точными. Величина возможного отклонения составляет 1 мм, согласно схеме. Если же она будет иметь больший показатель, то потребуется дополнительная подгонка.

Увеличение срока эксплуатации ульев

Технология изготовления ульев имеет свои особенности. Но устройства требуют и дальнейшего ухода. Если вы хотите, чтобы конструкция прослужила вам много лет, необходимо придерживаться ряда правил:

используйте только качественный материал;
окрашивайте улей снаружи каждые 2—3 года.

Как изготовить улей?

Изготовление ульев для пчел своими руками имеет массу преимуществ. Продолжительность службы подобной конструкции составляет как минимум 10 лет. Вы экономите денежные средства и получаете удовольствие от проделанной работы.

При таком деле как изготовление ульев своими руками размерыпланок очень важны. В пчеловодстве часто прибегают к изготовлению двустенной модели из 16 рамок. Габариты рамки составляют 435х300 мм.

Изготовление ульев предполагает следующие этапы:

В первую очередь выпиливаются внутренние стенки домика (задняя, передняя и боковая части). Толщина досок составляет 2 см. Они собираются как щиты. Соединяются посредством шпунта или же казеинового клея. Размер щитов задней и передней части составляет 605х320 мм, а боковых - 530х320 мм. В боковинах выбираются пазы. Их глубина равна 5 мм, а ширина - 20 мм. Расстояние между пазами — 450 мм.
Далее приступают к изготовлению задней и передней наружных стенок. Их собирают во временные конструкции в виде щитов. Толщина досок составляет 15 мм. Размер щитов равен 675х500 мм. Боковые наружные стенки имеют размеры 560х500 мм. Каждая доска наружной стенки прибивается по отдельности. Здесь важна подгонка к месту расположения. Склеенные внутренние стены закрепляются временными накладками на гвоздях. Все углы должны быть прямыми, а нижняя кромка - располагаться горизонтально.
В корпусе, состоящем только из внутренних стен и не обладающем дном, делается нижний леток. Его размер составляет 10х250 мм. Его начинают в 50 мм от правой стороны улья. Леток, располагающийся сверху, имеет размер 10х100 мм. Он расположен на расстоянии 120 мм от правой стороны улья, а по высоте - на 30 мм от крайней стороны рамочных брусков, располагающихся сверху.
В задней стене улья по уровню дна делается отверстие в форме клина. Оно выходит в пространство под рамкой, которое необходимо для защиты от варроатоза. Он закрывается вкладышем аналогичной формы. Его размер составляет 450х40 мм (внутренняя сторона) и 450х45 мм (наружная сторона).
Отверстия летков способствуют ограждению от пространства между стенами улья небольшими коридорами на основе планок. Их толщина равна 10—15 мм, а ширина — пространству между стенами в 20 мм.
На корпус, обладающий только внутренним стенками, параллельно передней прибивается первый слой досок, составляющих пол (длина их равна 635 мм). Первая доска выступает вперед на 10—15 мм за переделы конструкции. На выступе монтируются платформы для прилета. При этом проверяется прямизна углов, находящихся между дном и стенками домика. Затем при соблюдении точности прибиваются доски первого слоя пола, при этом стенное пространство не должно быть перекрыто. На первый слой пола кладется лист рубероида или картона, а затем прибивается нижний слой. Он и перекрывает пространство между стенами улья.
На область торцов стенок, расположенных изнутри (выступают на 20 мм), прибиваются наружная передняя и наружная задняя стенки. Работа начинается снизу улья. Каждая доска прибивается поочередно. Конец каждой планки также должен выступать на 20 мм. Параллельно производится утепление стен. В первой передней стене проделывается леток. В задней стенке вырезается отверстие в пространство под рамкой.
Чтобы наружные стенки обладали устойчивостью, в области, образующей бортик над гнездом, доски прибиваются снаружи к угловым накладкам. На торцы задних и передних стенок, которые выступают на 20 мм за предел боковых внутренних частей, набиваются боковые наружные детали. Толщина их составляет 15 мм.
На внутренние стенки улья по всему периметру прибиваются планки размером 40х20 мм, которые перекрывают пространство между стенами с верхней частью.
В планках, которые прибиты на передней и задней части устройства, выбираются фальцы размером 10х10 мм для того, чтобы поставить рамки. Планки должны прилегать плотно к утеплителю в пространстве между стенами, а при угловых сращиваниях - сливаться в единую линию плоскости.

Как произвести утепление?

Для утепления пространства между стенами прибегают к использованию различных материалов.

К примеру, при изготовлении улья на внутреннюю стену можно разложить ровный слой мха сфагнума и прижать плотно к наружной стенке. Мох употребляется не высушенный, а подвяленный. Ему присуща эластичность.

Можно применить и листы пенопласта. Толщина их для вышеописанной конструкции должна составлять 22 мм. Они также кладутся на внутренние стены.

Прибегают и к использованию строительной изоляционной плиты, а также мягкого пористого картона, толщина которого составляет 12 мм. Плиты или картон нарезаются по форме стен и прижимаются досками снаружи.

Использование пакли, ваты, или шерсти в качестве утеплителя не рекомендовано, так как эти материалы не пропускают воздух и зачастую содержат запахи.

Изготовление крыши улья

Крыша улья должна отличаться легкостью. Пчеловод часто ее снимает и надевает. Чтобы эти процедуры выполнялись без помощи посторонних, конструкция не должна отличаться громоздкостью.

Высота обвязки крыши составляет 120 мм. Она собирается из досок толщиной 15 мм. Над гнездом под крышей формируется свободное пространство. Его высота равна 240 мм (120 мм бортика под гнездом и 120 мм - обвязка крыши). В этом пространстве располагается магазин на полурамку, а сверху кладется утепляющая подушка. Она располагается поверх гнезда между бортами на холсте, закрывающем рамки. Подушка должна прилегать плотно.

Подушка и наволочка обладают большими размерами по сравнению с межбортовым пространством на 70-100 мм. Поэтому рекомендуемые размеры наволочки составляют 750х538 мм, а толщина после набивания - 70-100 мм.

Кладется подушка на гнездовые рамки. Ее закладывают между бортами. Она способствует сохранению тепла. Это особо важно в весенний период, после первого облета, когда нехватка тепла становится губительной в северо-западной области, где производится весеннее наращивание пчел.

Выбор материала для подушки

Самым лучшим и дешевым материалом для подушки служит мох. Но многие пчеловоды придерживаются мнения, что мох в качестве утепления не подходит как в подушке, так и в боковых стенах. Подушки, по их мнению, подвержены осадке. В результате этого образуется пустое пространство, в котором всегда будет сквозить, так как вставная доска также не отличается герметичностью. Микроклимат в улье страдает.

Вместо мха предлагается вариант из плит или же пенопласта. Такие конструкции предельно теплы.

Размер доски для прохода пчел составляет 8-10 мм. При этом важно, что утепление зимой используется наряду с вентиляцией. Хорошее утепление требуется, как мы говорили, и весной.

Улей можно сконструировать на основе 12 и 14 рамок. Тогда показатель его внутренней длины будет составлять 450 и 530 мм. Поэтому необходимо увеличение и размеров других частей.

Для большей наглядности при изготовлении ульев советуется прибегать к использованию чертежей. Они значительно облегчат вашу работу.

Каждый пчеловод, стремясь к усовершенствованию своей пасеки, подыскивает современные чертежи и материалы. К инновационным конструкциям можно отнести улья, выполненные из пенополистирола. Материал обладает теплопроводностью и легкостью.

Консервативные пчеловоды не променяют улья из дерева ни на какую другую конструкцию. По их мнению, нет ничего практичнее, чем изготовление ульев из древесины. Но ни один материал не обладает абсолютной идеальностью.

Преимущество ульев из пенополистирола

У конструкции есть ряд плюсов:

получается домик, отличающийся тишиной и прочностью;
ульи не подвержены переохлаждению или перегреванию;
корпуса можно выполнить одинаковых размеров и менять их местами;
в конструкции мало припусков;
улья не пропускают влагу и не трескаются;
в них не присутствуют сколы и зазубрины;
они прочны и удобны;
легко разбираются;
защищают насекомых от плохой погоды;
обеспечивают стабильность микроклимата для пчел;
пенополистирол не подвержен гниению;
стенкам корпуса присуща гладкость;
не требуется дополнительного утепления холстами и подушками.

Также надо отметить, что домик легко изготовить самостоятельно. Чертежи его довольно просты. Эта конструкция экономична. Но многие пчеловоды отмечают, что выполнение такого домика своими руками несколько затруднительно.

Минусы подобных сооружений

Есть в подобной конструкции и ряд минусов:

Внутренние фальцевые части не обладают крепостью.
Корпуса от прополиса очищаются с трудом.
В ульях из дерева можно осуществлять дезинфекцию посредством ламп, а здесь вы этого сделать не сможете. Потребуются химикаты, которые могут оказаться губительными для насекомых и нарушить саму конструкцию. Часть пчеловодов прибегают к мытью ульев водой или щелочными средствами. К примеру, используется зола подсолнечной ботвы.
Корпус не впитывает влагу, она стекает на дно конструкции.
В ульях из пенополистирола количество поедаемого пчелами корма возрастает. Если семейство пчел сильно, то оно производит до 25 кг меда. Для этого нужна вентиляция, которая снижает потребление корма.
Улей больше подходит для слабых семейств насекомых.
Из-за невозможности регуляции летков пчелы начинают уворовывать друг у друга мед, нарушается микроклимат. Не исключено, что туда проникнут грызуны.

Какие инструменты понадобятся?

Изготовление ульев из пенополистирола предполагает наличие следующих инструментов:

карандаш или фломастер;
саморезы (5 см и 7 см);
клей;
канцелярский нож;
метровая линейка из металла;
отвертка;
угольники из пластика для отделки (для начала их вклеивают в фальцы, чтобы при вынимании рамки материал не был окрашен).

Важно аккуратно производить изготовление ульев своими руками. Размеры, чертежидолжны быть намечены четко. Пенополистирол отличается хрупкостью.

Не должно оставаться зазоров, так как между стенками корпуса могут начать проникать лучи света, и насекомые начнут грызть отверстие. В результате образуется дополнительный леток.

Все инструменты должны находиться под рукой. должен быть хорошо заточен.

В днище размещается прочная вентиляционная сетка, которая соответствует размерам ячеек не более 3,5 мм. Прекрасным выбором будет сетка для тюнинга автомобиля, выполненная их алюминия.

Этапы изготовления

Для изготовления конструкции из пенополистирола прибегают к использованию чертежа. Все должно быть заранее размечено.

Берется нож и по отмеченным линиям при соблюдении прямого угла проводится несколько раз, пока плита не окажется прорезанной до конца. Так делаются заготовки.
Поверхности, подлежащие склеиванию, промазываются клеем и плотно сжимаются. Скрепляются детали посредством саморезов. Делают крепежи с отступлением в 10 см.

Прежде чем сооружать пчелиные домики для лечения самостоятельно, необходимо знать его строение, конструктивные особенности, методы изготовления.

Также нужно сделать чертеж домика с учетом всех деталей и нюансов.

На практике применяется два основных вида жилищ для насекомых: вертикальный и горизонтальный. Первый сооружается как ящик, в котором боковая деталь увеличивает габариты. Вертикальная конструкция выполняется в несколько ярусов. При изготовлении следует учитывать количество насекомых и габариты домика.

– очень прихотливые насекомые, поэтому им нужны комфортные условия проживания. Очень важно, чтобы при сооружении конструкции учитывались погодные условия в виде дождя, ветра, града, низких температур.

Улей должен быть утеплен со всех сторон, чтобы на пчел не действовали мороз и холодный ветер, которые могут уничтожить полезных насекомых.

Разновидности

Помимо 2-х основных разновидностей, домики для пчел бывают следующих видов:

Дадановский. Корпуса домиков изготавливаются из материалов хвойных деревьев. Наиболее популярный вид.
Альпийский. Компактное жилище без вентиляции.
Фанерный. Бюджетный вариант. Служит длительный период, хотя на сооружение уходит мало времени.
Кассетный. Конструкция не окрашивается, но покрывается для защиты рамтопленным воском. В таких ульях сами имеют возможность регулировать температуру.
Пластиковый. Данный вид домиков имеет маленький вес, герметичен, просто в монтаже, легко транспортируется к поляне с медоносными растениями.
Северный. Отличаются наличием утеплителя на стенах, позволяющего пчелам выдержать сильные морозы.
Азиатский. Разработаны для маленьких семей насекомых.

Каждый из видов имеет свои преимущества и недостатки, выбор зависит от климатических условий, предпочтений хозяина пасеки, финансовых возможностей.

Конструкция домика

Чтобы построить деревянный пчелиный домик своими руками, нужны доски, доведенные до необходимой степени влажности, и гвозди. Размеры нужно рассчитать, учитывая увеличение количества пчел.

Составляя чертеж, необходимо отметить место входа насекомых и размеры деталей. Сначала делается основной чертеж с домиком полностью, затем рисуются отдельные элементы с необходимыми размерами. Обязательно нужно отметить отсеки для взрослых особей и для личинок.

Строительство домика состоит из нескольких этапов:

Корпус. Стены улья состоят из одной или нескольких отсеков разных размеров т конструкций. Чтобы установить , в каждом отсеке нужны пазы. Если вы хотите соорудить съемное дно, то вход нужно разместить немного повыше середины корпуса в виде круглого отверстия диаметром 2-3,5 см. При фиксированном дне, леток делается внизу корпуса в виде щелочки, высота которой до 2 см, длина — 10. Опытные пчеловоды советуют конструировать низ улья съемным, что делает уход за пчелами гораздо проще. Если дно закреплено, то оно выходит за края улья, что создает прилетную площадку для насекомых. Одним из видов корпуса являются магазины. Они применяются для накопления пчелами меда. Магазины монтируются на домике во время главного взятка. Такие конструктивные детали особенно нужны в слабых семьях пчел.
Подкрышник. То же самое что и магазин, но с отсутствием пазов для рамок. Подкрышник располагается между крышкой и верхней частью конструкции. Он нужен для улучшения проживания пчел. На него размещается утепление и ставится кормушка.
Крыша. Производится фанерная или из древесины, прикрепляется с помощью гвоздей в виде рамки. Чтобы защитить семью пчел от влаги, наверху крыши прибивается металлический лист.
Рамки. Стандарт рамок — 43,5х30 см. Изготавливаются из деревянных досочек. Что прикрепить рамки к корпусу, верхний брусочек делается больше на 1 см со всех сторон относительно нижнего крепления. Когда рамка установлена, натягивается проволока и ставится вощина.

За жильем для пчел нужно следить, время от времени домик необходимо ремонтировать при обнаружении каких-либо поломок.

Оборудование лежака

Лежак для сна на ульях производится из натурального дерева, без окрашивания и покрытия лаком.

Перед строительством составляется проект домика для сна на ульях, которому нужно следовать при выполнении работ. Существует два основных вида лежаков:

Крытый лежак. Для строительства, защищенного от негативных погодных явлений домика, нужно приблизительно 10 ульев. Пчелиные жилища встраиваются в основание конструкции, все входы направляются на улицу. Крыши ульев накрываются защитной сеткой, которая не даст попасть насекомым внутрь. Наверху из досок накладывается лежак. Меж досок остаются щели для проникновения воздуха, который насыщен ионами. Крыша покрывается черепицей, защищающей от осадков, стенки утепляются, делаются оконные проемы, в которые вставляются стекла.
Уличный лежак. Конструкция более упрощенная. Для нее требуется 3-4 домика для . Поверх пчелиных жилищ натягивается сетка для защиты, и ставится лежак в горизонтальном положении, прикрепляется крышка. Преимуществом конструкции является контакт со свежим воздухом, не нужно открывать окна, чтобы проветрить своеобразное помещение. К недостаткам можно отнести влияние плохой погоды.

Лечебный эффект

Оборудуя место для сна на пчелиных домиках, требуется разделение улья планками, чтобы пчелы не попали в чужие гнезда. Пчелиный домик используется для избавления от множества заболеваний. Эффект лечения достигается, благодаря трем видам воздействия на организм человека:

микровибрация
влияние биополя
вдыхание целебного воздуха

Воздух, в котором находятся медоносные насекомые, насыщен нектаром цветов и прополисом. При вдыхании человеком полезной смеси, происходит эффективное очищение органов дыхания. Лечение отлично подходит для лечения ОРЗ, бронхитах и других болезнях дыхательной системы.

Кроме того, излечиваются следующие заболевания:

репродуктивная система, бесплодие
заболевания пищеварительного тракта
заболевания сердца и сосудов

Лечение способствует реабилитации после операций восстановлению правильного обмена веществ. Сон на пчелиных домиках не рекомендуется в таких ситуациях:

алкогольное опьянение
заболевания в период обострения
одновременное употребление лекарственных средств
наличие аллергии на продукты

Перед началом процедуры, больному нужно надеть головной убор, предотвращающий проникновение насекомых в волосы. Категорически воспрещено применение парфюмерии, поскольку запахи не только отпугивают насекомых, но и вызывают агрессивное состояние.

Польза уникального пчелиного домика и всех медовых продуктов известна издавна:

Продукция становится все более популярной и применяется даже для лечения онкологических заболеваний. Это обьясняется тем, что функции ульев помогают восстановлению старых клеток организма и усилению действия новых.
Жилища с пчелами прекрасно укрепляют иммунитет и активно возлействуют на биополе людей. Для достижения лечебного эффекта применяется около 150 000 пчел
Постоянный гул пчелок по какой-то необъяснимой причине поднимает настроение человека.
Кроме того, облегчается дыхание, прекращаются головные боли любого происхождения, восстанавливается крепкий здоровый сон.

Многие специалисты советуют лечение в виде сна на пчелиных домиках при различных заболеваниях вместо применения медикаментозных препаратов.

Апидом своими руками или сон на ульях – на видео.

Работы по устройству пасеки начинаются с выбора ульев для пчел. У пчеловода три варианта: купить готовые, но это дорого, приобрести ранее использовавшиеся, но они могут быть заражены и прослужат недолго. Или улей можно изготовить своими руками. Дешевле, надежней, с гарантией долгого срока службы. Как сделать, из чего, по каким технологиям? Помогут рекомендации специалистов.

Начало любой работы предваряет изучение теоретической части. Прежде чем начать собирать улей для пчел , мало изучить чертежи и конструкции. Важно познакомиться с образом жизни «медовых» насекомых, размерами трутней и маток, режимом их работы, особенностями размножения. Именно это обуславливает строгие требования к устройству пчелиного дома.

Кратко их можно выделить в следующие:

Совет! Готовые ульи правильней окрашивать в разные яркие цвета. Пчелы быстрее ориентируются при поиске своего домика.

Что касается требований к конструкции «помещений» для пчелиных семейств, в результате многолетней практики выведены оптимальные размеры:

планка наверху - 24-25 мм;
ширина проходов для передвижения - 12 мм;
оси должны находиться на расстоянии 37 мм;
от реек по бокам и стенами рекомендуется отступать на 7 мм;
между дном и нижней стороной рамки - около 30-40 мм.

Виды и технологии изготовления

Рассмотрим наиболее популярные конструктивные виды улья для пчел в описании и на видео.

«Дадановский» улей для пчел . Домик предусматривает 12 рамок. Расположение вертикальное, с возможностью увеличить конструкцию вверх. Дополнительный ящик-корпус просто крепится сверху. Его размер, как правило, не больше половины основного. Улей-лежак отличается горизонтальным расположением рамок и их количеством - до 20 штук. Больше и ширина улья, а глубина - меньше.

Если предполагается большое количество пчел, можно изготовить ульи по методу Лангстрота-рута. Ящик-этажей в таких конструкциях до 4 штук, в каждой по 10 рамок.

Самый простой в изготовлении улей для пчел - «рогатый» . По углам ящики-корпуса имеют выступающие углы штырей, отсюда и название. В каждом корпусе - толстые, соединенные между собой доски, образующие рамку. Размер - 15,5 см в ширину при толщине 2,2 см. Секции прочно закреплены брусками. Конструкцию возможно разбирать, чтобы заменить поврежденную или сломанную часть.

Внимание! По сравнению с другими конструкциями, «рогатые» ульи быстрее всех проходят сборку и занимают меньшую площадь.

Материалы, детали конструкции

Для изготовления пчелиных ульев можно использовать пластик или пенопласт, но надо понимать, что в естественных условиях трудолюбивые насекомые живут в дуплах деревьев. Конечно, им будет комфортнее в деревянных домиках. Самые подходящие доски - из липы или деревьев хвойных пород. Дерево должно быть качественным, обработанным, без шероховатостей и сучков (допускается 2-3 на одну деталь).

Влажность дерева должна быть не больше 16%. Для экономии, можно использовать и фанеру, но она не так долговечна и быстро деформируется под воздействием влаги.

Внимание! Для обеспечения теплоизоляции, фанерные детали необходимо покрывать изнутри пенополистиром.

Для соединения деталей понадобится водостойкий столярный клей, гвозди разной длины. Для крыши можно использовать рубероид. Для финальной обработки дерева нужна олифа и краски. На примере Дадановского улья подробно разберем, из каких деталей будет состоять домик:

ящики-корпуса в задуманном количестве;
10 рамок;
магазины - 2 шт;
детали дна и потолка;
элемент, расположенный под крышкой;
доска-вставка.

Точные размеры, места соединения деталей хорошо видны на чертежах. Подробнее остановимся на основных моментах, которые нужно учесть при сборке. Чтобы сделать корпус и магазин заготавливаются детали одинаковых размеров - 53 и 34 см. Крышу можно делать с одним или двумя скатами, но важно сделать ее наклонной. Это сохранит от проникновения влаги во время сильных дождей. Крыша собирается из нескольких деталей: основных досок и подкрышника. Он является утеплителем, там же располагают поильники или кормушки для подкармливания пчелок.

Детали прибиваются друг к другу или прикручиваются саморезами. В зависимости от климата, подкладной элемент-утеплитель будет разным по толщине. Для того чтобы исключить излишнюю влагу в улье для пчел, в подкрышниках просверливаются отверстия для вентиляции. При сборке крыши, нужно обращать внимание на плотность прилегания досок - не должно быть щелей. При необходимости используют прокладки или накладные плинтусы. Что касается сборки дна. Более простой вариант предполагает глухое. Но, все-таки, рекомендуется изготавливать съемное или выдвижное дно. Так легче чистить улей. В холодных регионах дно должно быть из двойной доски, с прослойкой из утеплителя.

Домик для пчел своими руками - работа, не требующая сложных инструментов и материалов. Воспользовавшись готовыми чертежами, можно изготовить надежные, которые прослужат долго.

Как сделать улей: видео

Улей Дадан прошел испытание временем – конструкция была изобретена в конце 19 века. Продуманная конструкция, простота и надежность сделали его популярным среди опытных пчеловодов и новичков.

Американский француз Дадан в 60х годах 19 века рассчитал математически габариты улья. К сожалению, работу не удалось завершить. Несколько лет спустя другой пчеловод, швейцарец Блатт довел до ума наработки Дадана и запатентовал работу как улей Дадана-Блатта.

В наше время Дадановский улей представлен несколькими типами конструкций. Главные различия – объем, материал и теплоизоляция.

Габариты конструкции – вопрос стратегический. Важно понимать, что нужно в конкретных условиях.

10 рамочный. Классическая схема Дадана.
12 рамочный. Квадратное сечение позволяет по-разному расположить рамки (с теплым или холодным заносом).
14 и 16 рамочный. Тяжелей работать в одиночку. Увеличенное количество рамок создает большую нагрузку на конструкцию.

Материал

Качественный материал прослужит дольше, не будет коробиться или гнить. Нельзя использовать материалы с резким запахом.

Доски. Подходит древесина без сучков и гнили. Недостаточно высушенное дерево со временем ссохнется, возникнут щели.
и двп. Дешевле, легче обрабатывать, но менее долговечны.
. Легкие, теплые, прочные, не пропускают звуки.
. Легкие, теплые, не пропускают звуки и менее надежны.

Изоляция

В зависимости от температурных условий выбирают один из типов:

Двухстеночный. Стенки двойные, в зазор между стенками закладывается утеплитель (опилки, мох, солома, пенопласт). Сохраняет тепло в непредсказуемую погоду весной. Рекомендуется в средних и северных широтах России.
Одностеночный. Легкий вариант не рассчитанный на низкую температуру.

Из чего состоит

Независимо от габаритов и других особенностей улей Дадана-Блатта состоит из следующих элементов:

Корпус. Должен точно соответствовать чертежу, не иметь перекосов. К нему крепятся все прочие части конструкции. Леток устраивается в корпусе улья.
Дно. Обычно делается съемным. Несъемное дно герметичней и жестче, но усложняет работу с пчелами.
Надставка (магазин). Устанавливается в период активного медосбора. С помощью особых приемов матке не позволяют откладывать яйца в магазине. В принципе, 2 надставки установленные друг на друга, могут служить вторым корпусом.
Подкрышник. Нужен для проветривания и утепления улья.
Крыша. Больше всего подвержена погодным воздействиям. Крышу красят в 2-3 слоя или обшивают жестью. Крыши бывают односкатные, двускатные и плоские.
Второстепенные детали конструкции (летки, фальцы).

Как сделать своими руками двенадцатирамочный улей Дадан

Размеры и чертежи двенадцати рамочного улья Дадан приведены для одностеночного типа, поскольку вторые стенки надстраиваются поверх внутренних, и не имеют значения.

Подготовка к работе

При некотором навыке изготовить улей Дадан самостоятельно несложно. Есть несколько важных моментов.

Хранение и обработка дерева в сухом месте. Используется только высушенная древесина.
Заранее изучить чертежи и представлять порядок работы.
Подготовить инструмент и материалы.

Хорошо выполненная работа прослужит долго. Срок жизни изготовленного улья зависит от материала.

Порядок работы

Из доски 35 мм нарезают заготовки согласно чертежу. Подготавливают места соединения, выбираются фальцы. Заготовки шлифуются.
Широкие доски при сборке противопоставляют узким (если передняя нижняя доска широкая, боковые нижние берутся узкие).
Места соединения проклеивают. Используется ПВА или столярный (казеиновый) клей. Важно чтоб клей не имел резкого запаха и не был токсичным для пчел.
Торцы соединений дополнительно усиливаются штифтами или саморезами. Перед последующей сборкой нужно дать клею высохнуть.
Высверливается верхний леток, прорезается нижний по кромке корпуса.

В процессе изготовления дна, надставки и крыши имеет смысл периодически примерять их, чтобы заметить ошибки сразу.

Съемное дно делается шире и собирается из досок в четверть (или другим способом с хорошей герметичностью). Три планки набиваются с таким расчетом, чтобы входить в фальц внизу корпуса. Лицевая сторона остается без планки, для вентиляции. Доски можно взять толще 4 см, это утяжелит дно, но сделает его прочней.
Надстройка (магазин) собирается аналогично корпусу. По верхней кромке надстройки выбирается фальц.
Крыша надевается на корпус или магазин. Со временем немного меняют форму, потому нужно сделать посадку крыши не слишком плотной. По бокам или в лицевой части устраиваются отверстия для вентиляции. Чтобы пчел можно было перевозить, нужно закрыть отверстия мелкой сеткой.

Размер двенадцатирамочного улья

Типичные размеры элементов улья Дадан на 12 рамок.

Глубина фальца рекомендуется 18 мм. Имеется в виду что остается пространство 10 мм между рамкой и верхним срезом.
Глубину прочих фальцев выбирают исходя из толщины материала.
Зазор между дном и рамками оставляют 25 мм, для уборки и для удобства пчел.
Верхний леток диаметром 25 мм сверлится в 70 мм от верхнего среза. Под летком устанавливается прилетная дощечка.
Нижний леток высотой 10 мм и делается почти во всю длину стенки, его длина регулируется специальными вкладышами.

Чертеж двенадцатирамочного улья Дадан

Вид в сборе улья Дадан. Вариант с двумя магазинами и подкрышником.

Чертеж корпуса

Для сборки корпуса потребуется по две боковых и передних стенки. В фронтовой стенке нужно будет просверлить верхний леток.

Боковая стенка корпуса Дадан на 12 рам

Передняя стенка корпуса Дадан на 12 рам

Чертеж магазина

Для сборки магазина, также понадобится две передние и 2 боковые стенки.

Боковая стенка магазина Дадан на 12 рам

Передняя стенка магазина Дадан на 12 рам

Чертеж подкрышника

При необходимости подкрышника, он собирается также аналогично корпусу и магазину, но имеет свои размеры.

Подкрышник Дадан на 12 рам

Чертеж крыши

На чертеже представлена горизонтальная крыша. Если нужен скат, можно приподнять одну переднею стенку на 20мм, и не забыть про боковые стенки у которых максимальный внешний размер увеличится до 100мм, а минимальный останется 80мм. Также правая боковушка должна быть зеркально левой.

После сборки каркаса сверху нужно закрепить лист фанеры 540мм*540мм или связать 20мм доской, при условии что крыша горизонтальная. С внутренней стороны утеплить, а с внешней покрыть листом железа, толем, линолеумом или другим материалом не пропускающим влагу.

Крыша Дадан на 12 рам

Чертеж дна

При изготовлении дна заготавливаем две боковые стенки (1), заднюю (2 без летка) и переднею (2) в которой заранее нужно сделать леток 10мм на длину подготовленной вами вкладки. Также нужно заранее подготовить дно (3) из доски 25мм, размером 470мм*470мм. Соединив 2 боковые стенки с задней вставляем дно, только потом закрываем передней стенкой. Под леток можно набить дощечку.

Дно Дадан на 12 рам

При изготовлении улья Дадан из доски 40мм. внутренние размеры не меняются. Увеличивается внешний размер на 10мм, и меняется глубина фальца на 21 мм.

Как сделать своими руками десятирамочный улей Дадан

Схема изготовления 10 рамочного улья Дадан такая же, как у 12 рамочного. Можно использовать доски 35 мм (нагрузка на конструкцию теперь меньше). Занимает немного места, с ним проще работать.

Размер десятирамочного улья

По сравнению с 12 рамочным меняется только длина боковых стенок, и соответствующие габариты крыши и дна.
