Ленточно-шлифовальный станок: изучаем и делаем своими руками. Самостоятельное изготовление ленточного шлифовального станка Самодельные ленточные шлифовальные станки и приспособления

Рабочая поверхность древесины после распила нуждается в специальной обработке. Устранить шероховатость и другие изъяны для дальнейшего нанесения лакокрасочного покрытия поможет шлифование.

Шлифовальный станок по дереву своими руками способен выполнять заключительные технологические операции, связанные с калибровкой и выравниванием поверхностей. При этом затраты на приобретение такого оборудования будут сведены к минимуму. В отличие от заводских моделей, имеют малогабаритные размеры, поэтому их легко устанавливать в мастерской, в гараже или в сарае. Для работы с ними не нужна специальная квалификация. Достаточно знать функциональные особенности устройства и соблюдать технику безопасности. Шлифовальные станки используются в быту, в строительстве и в мебельном производстве.

Проектирование – начальный этап

Разные модели шлифовальных устройств позволяют обрабатывать всевозможные деревянные материалы.

Перед тем как начать изготавливать самодельный шлифовальный станок по дереву, важно определиться, для каких целей он понадобится.

От этого будут зависеть технические параметры инструмента:

• На производительность прибора влияет его мощность. Для домашнего использования достаточно будет 400 Вт. Высокую работоспособность обеспечивают машины мощностью до 1 кВт.
• На качество шлифовки влияет скорость вращения рабочего инструмента. Максимальный показатель – 3 тыс. оборотов в минуту.
• В зависимости от типа обрабатываемой поверхности рассчитывается рабочая площадь. От нее зависит ширина барабанов станка.
• Размеры станка – важный показатель того, где оборудование будет использоваться: в цехах или в небольшой домашней мастерской.

Простой самодельный шлифовальный станок

Разновидности оборудования

Станки по дереву имеют одинаковый принцип работы – поверхность шлифуется при помощи абразивного материала, например, ленты из наждачной бумаги или кругов с шероховатой поверхностью.

Шлифовальные машины отличаются друг от друга строением и сферой использования. От предназначения устройства зависит, какие чертежи нужно использовать в работе.

Ленточный станок

Простейший из всех моделей для бытового применения. Он позволяет осуществлять корректировку в разных плоскостях, зачищать и придавать нужную форму изделиям.

Основу его механизма составляет натянутая между валами абразивная лента, которая располагается в горизонтальном и в вертикальном положении или под определенным углом. Под ней находится рабочая поверхность с низким коэффициентом трения, в которую упирается инструмент.

Во время эксплуатации прибора скорость механизма можно регулировать. Есть несколько моделей ленточных шлифовальных станков. Они могут быть с устойчивым и подвижным рабочим столом, и со свободной лентой.

Обязательным элементом их конструкции является вытяжное устройство для удаления пыли. Для изготовления самоделки понадобятся электродвигатель, который можно снять со старой стиральной машины, катки и крепкая станина из металлического листа.

Рабочие элементы делаются из ДСП. Ведущий вал напрямую соединяется электродвигателем, а другой свободно вращается на оси, для монтажа которой используются подшипники.

Абразивная лента из наждачного полотна находится строго посередине вала. Она должна плавно касаться поверхности и не соскальзывать.

Для сборки конструкции могут понадобиться такие расходные материалы:

• доски и брусья из дерева;
• металлические трубы;
• подшипники;
• электромотор;
• шкив;
• резиновый ремень;
• крепежные элементы;
• абразивный материал;
• рабочий инструмент для монтажа;
• сварочный аппарат, если корпус станины делается из металла.

Барабанное устройство

Необходимо для горизонтального выравнивания и калибровки поверхностей. С его помощью можно обрабатывать рейки и материалы МДФ и ДСП. Конструкция прибора состоит из двух валиков с натянутой по спирали абразивной лентой.

Под ними находится гладкая столешница, на которой располагается заготовка. Расстояние между валами и рабочей поверхностью регулируется.

Работа по изготовлению барабанного станка выполняется поэтапно. Сначала из листовой стали или оргстекла делается корпус, затем монтируется двигатель. На барабан крепится абразивная лента или конус с режущими краями.

В верхней части схемы устанавливается рабочий стол. Он должен регулироваться по отношению к вертикальному цилиндру. В качестве управления используются кнопки включения и выключения.

Дисковое устройство

Еще один простой самодельный шлифовальный станок – дисковый. Он необходим для обтачивания больших деревянных изделий. В качестве рабочего инструмента используется абразивный круг, который крепится на ось электродвигателя.

По центру диска на шарнирное крепление устанавливается специальная подставка, фиксирующая деталь под определенным углом. Для усовершенствования оборудования специалисты советуют использовать деревянные диски с разными видами наждачной бумаги.

Комбинированный вариант

Сочетает в себе круглошлифовальное и плоскошлифовальное оборудование.

Изготовить прибор можно таким образом. На увеличенную станину ленточно-шлифовального станка крепится вал с диском диаметром до 230 мм.

При этом используется ременная передача. Конструкция дополняется опорным столиком. Совмещенная технология позволит сэкономить место и обеспечит удобство в работе.

Правильная эксплуатация оборудования – залог успешной работы

Процесс монтажа шлифовального станка по дереву своими руками обязан отвечать всем требованиям правил техники безопасности. Об этом должен помнить каждый мастер, чтобы не допустить случаев травматизма на рабочем месте:

• Изготовленный станок делается из качественных материалов и имеет надежную конструкцию. Во время обработки поверхности нельзя касаться руками рабочего инструмента и подвижных частей механизма.
• Трудиться на самодельном шлифовальном оборудовании нужно в защитных очках.
• Для работ по дереву нельзя применять диски, предназначенные для обработки металла, так как у них другая структура поверхности.
• Перед началом работы важно проверить исправность деталей конструкции.
• Использование защитного кожуха для шлифовальных кругов повышает безопасность работы.

Все материалы в любом производстве, помимо изготовления, требуют ещё дополнительной и финишной обработки. Яркими примерами таких обработок можно назвать шлифовку и полировку изделия. Эти два вида механического воздействия на поверхность детали, доводят её внешний вид до совершенства. Однако всем известно, чтобы выполнить эти операции руками, уйдёт много времени и сил, да и равномерность обработки может обеспечить разве что очень опытный мастер. Для облегчения такого рода работ, человек придумал себе в помощь различные приспособления и механизмы. О некоторых из них и пойдет речь дальше.

Общее назначение и виды станков

Станок предназначается для окончательной обработки деталей и заготовок из разных материалов путём воздействия на них поверхностью с абразивным или алмазным напылением. Станок, его составляющие механизмы и приспособления позволяют соблюдать точность размера и форму, а также обеспечивают создание идеальной поверхности детали или заготовки.

С помощью станка можно обработать плоские детали, поверхности снаружи и внутри, детали различной геометрической формы, шлифовать или полировать резьбу и зубья зубчатых колёс. По своим характеристикам шлифовальные станки делятся на:

• Круглошлифовальные.
• Внутришлифовальные.
• Бесцентрово-шлифовальные.
• Плоскошлифовальные.
• Специальные станки (для шлифовки резьб, зубчатых колес).

Процесс шлифования

Шлифованием называется процесс снятия верхнего слоя с поверхности обрабатываемой детали с помощью применения абразивов или алмазной крошки. Они собраны в общую массу на рабочей поверхности и скреплены связующим составом. Они образуют в итоге шлифовальный круг или ленту.

Во время работы абразивной поверхности придаётся круговое движение при помощи электрического двигателя. При соприкосновении поверхности заготовки с абразивом и происходит процесс обработки. Есть расхожее мнение, что шлифование абразивами - это обработка трением. Однако, это неверно.

Каждая абразивная частица имеет острые грани, при касании с материалом (металл, пластик, дерево, камень) работает, как режущий инструмент и снимает стружку, как скажем фреза или сверло. Если учитывать немалую скорость вращения шлифовальных кругов, а также возникновение стружки, как продукта шлифования, необходимо учитывать и возможность травмирования этой самой стружкой.

Меры безопасности во время работы

При работе на станке требуется соблюдать следующие правила техники безопасности:

Необходимость на производстве и в быту

Сегодня в производственных цехах шлифовальные станки используются постоянно. В зависимости от масштабов производства может быть установлен как один станок, так и все его разновидности по сложности и габаритам.

Однако и в быту этому оборудованию всегда есть применение. У одних - в гараже имеется верстачный наждачный станок для обработки металла. У других - в мастерской установлены несколько разных по конструкции шлифовальных машин по дереву. У третьих - во владении стоит универсальный, комбинированный станок. Есть электроинструменты для ручной шлифовки: барабанного типа, лентошлифовального, ленточнопильного, маленькие машинки или большие станки. И все они востребованы.

На рынке представлен довольно широкий ряд всевозможного подобного оборудования от многих производителей. И цены на них достаточно приемлемы. Но это - машины общего назначения. А если человек занимается собственным делом, или у него есть хобби, то нужен станок особой специализации. Здесь цена уже вырастает в несколько раз.

По этой причине или исходя из собственных желаний многие умельцы изготавливают самоделки. В основном для обработки дерева, пластика и металла, реже для резки и шлифовки камня. И, в общем, это правильно. Ведь даже простую заточку кухонных ножей проще и быстрее сделать на станке, чем вручную используя оселок. Благо к созданию своими руками самодельного станка для дерева располагает и его совсем нехитрая конструкция.

Шлифовальный станок своими руками для дерева собрать совсем несложно. В народе его ещё называют просто - наждак.

Основным составляющим элементом является двигатель. Наверняка у многих в хозяйстве найдется старая стиральная машина. Её мотор для этой цели вполне подойдёт. Если нет, новый движок на рынке обойдётся довольно дорого, а вот на любой барахолке можно отыскать б/у в рабочем состоянии. Электродвигатель должен быть сильным от 750 Вт до 2 кВт, не скоростным от 1500 до 3000 об/мин, если трёхфазный, то всегда можно адаптировать под 220 В. Также понадобятся толстая фанера, саморезы, клей ПВА, ну и инструмент, конечно.

Задача простая: сделать жёсткий диск, на который наклеится наждачная бумага. Для этого вычерчиваем на фанере круг диаметром 150−170 мм, если фанера достаточной толщины, чтобы скрыть зажимную гайку, достаточно одной заготовки. Если нет, склеиваем две одинаковых заготовки клеем ПВА. Зажимная гайка шпинделя двигателя должна быть утоплена в диск заподлицо с его рабочей плоскостью.

Из той же фанеры 15−24 мм нужно изготовить несколько деталей:

• Станину, к которой будет крепиться двигатель.
• Стол подачи с направляющими для изменения угла наклона.
• Конструкцию дисковой защиты.
• Основание для крепления всего станка к верстаку.

Защиту для диска можно сделать в виде арки с прямыми углами или усечёнными. Она, как и стол подачи, крепится к станине. Из дополнительных приспособлений можно установить на столе подачи упор-транспортир, который позволит подавать заготовку под фиксированным, горизонтальным углом.

Отдавая дань эстетике, желательно каждую деталь перед сборкой отшлифовать. Но это по желанию, а вот со столом подачи это необходимо сделать тщательно. Гладкая поверхность обеспечит равномерное и непрерывное движение детали вдоль рабочей поверхности диска.

Назначение этого станка открывается в самом его названии - плоскошлифовальный, то есть для шлифовки плоских поверхностей деталей и заготовок. Он может быть дисковым, барабанным (по типу рейсмуса) или ленточным. При этом его рабочая поверхность может располагаться вертикально, горизонтально или регулироваться.

Отдельные конструкции станков делают полностью регулируемыми. Но это индивидуально. Самодельные машины каждый делает под себя, чтобы удобнее было работать. Конструкции с полной регулировкой изготовить сложнее. У них регулируется прижим барабана или ленты, то есть, другими словами, существует возможность фиксированного передвижения рабочей поверхности по вертикальной оси. И подручник имеет механизм движения в двух направлениях, как каретка держателя резцов на токарном станке.

По словесному описанию трудно представить себе, как это выглядит. И тем более трудно понять, как оно работает. Но сегодня у нас есть интернет. Там можно найти ролики, где бывалые мастера делятся своим опытом, подробно объясняют и показывают, как изготовить подобное оборудование. Предоставляются подробные чертежи и схемы с точными размерами и указаниями, какой материал использовать для сборки. В общем, если есть затруднения с самостоятельным конструированием, то всегда можно просто изготовить чью-нибудь копию.

Этот станок придумали для обработки длинных деталей. Абразивная лента имеет в своей основе прочную матерчатую ткань, скреплённую в кольцо. Размеры существуют разные. Приводится в движение всё тем же электродвигателем с аналогичными характеристиками. Но некоторые умельцы заменяют двигатель дрелью. Хорошая дрель - универсальный по многим параметрам инструмент. Однако такая замена больше актуальна для небольшого размера настольных станков, как правило, такими пользуются моделисты.

Как собирается ленточная шлифмашина своими руками? Лента натягивается между двумя валами или барабанными роликами. Один из которых - ведущий (он крепится на шпиндель двигателя), а второй - ведомый (он обеспечивает натяжение шлифовальной ленты). Чтобы лента не соскакивала с барабанов, к их торцам крепятся шайбы-стопоры. Получается нечто вроде текстильной катушки. При незначительных перекосах износ ленты происходит быстрее, чем разрушаются края ленты, трущиеся о стопорные шайбы. Так что эта идея вполне жизнеспособна и себя оправдывает.

Также между барабанами с тыльной стороны ленты устанавливается экран-опора, который обеспечивает плотный прижим всей плоскости заготовки к поверхности ленты. Чтобы снизить силу трения, экран тщательно шлифуется. Изготовить его можно как из лёгкого металла, так и из твердых пород дерева.

Ведущий валик необходимо обрезинить или изготовить из жёсткой резины. Это обеспечит невозможность проскальзывания ленты по поверхности валика. Всю конструкцию при необходимости можно располагать по-разному: вертикально, горизонтально или под углом. К общей станине, как и на всех подобных станках, крепится подручник жёсткий, под углом 90 градусов, либо регулируемый. Расстояние между лентой и краем подручного стола не должно быть больше 3 мм. Ввиду того что разрыв ленты не способен нанести значимые телесные повреждения, защиту делают лишь для удаления продуктов шлифования.

Самодельный гриндер

Гриндер - это высокоскоростная лентошлифовальная машина или универсальный станок. Рабочие поверхности - диск и лента. Двигатель используется такой же, как и на всех станках. А высокая скорость достигается при использовании шкивов разного диаметра. Шкив большого диаметра монтируется на шпиндель двигателя и является ведущим. Малый шкив - натяжной.

На универсальном станке на шпиндель крепится ещё и диск. Можно установить и дополнительный передающий ролик, опорные крепления которого будут подпружинены. Делается это для быстрой смены абразивной ленты.

От остальных шлифовальных машин гриндер отличается скоростью обработки и универсальностью. Используя сменные ленты для разных материалов, можно быстро обрабатывать поверхности даже высоколегированной стали.

На изображении представлен внешний вид стационарного шлифовального станка. Из-за довольно внушительных габаритов, с целью оптимизации пространства, в его структуру вмонтирована полочка для вспомогательного инструмента.

Самодельный шлифовальный станок выполнен в виде деревянной конструкции, по аналогу напоминающей верстак. Для придания большей устойчивости, ножки станка расположены под углом.

В движение агрегат, приводится при помощи электрического двигателя. В контексте характеристик мощности целесообразно будет взять движок с показателями 3 000 или 1 500 оборотов в минуту.

Удобство применения фланцевого двигателя заключается в том, что прикрепленный к нему прямоугольный фанерный лист позволяет произвести гарантированное перпендикулярное фиксирование.

На фанере крепится серьга для натяжной пружины.

Рабочую поверхность шлифовального станка составляют продольные бруски. С внутренней стороны брусков расположена рамка с поперечными ланжеронами. Она предназначена для крепления двигателя. Поэтому ширина рамы обусловлена площадью прикрепленного к редуктору листа ДСП.

В боковой части рамы просверлено отверстие для пружины. Оно позволяет сделать возможным соединение серьги с эксцентриком посредством возвратной пружины.

С боку шлифовального станка находится эксцентрик с сантехшпилькой. К ней прикрепляется один конец возвратной спирали. Механизм предназначен для выполнения операции натяжения ленты. С помощью ручки эксцентрика спираль натягивается, и проходя через так называемую “мертвую” точку делает невозможным его произвольное возвращение на исходную позицию.

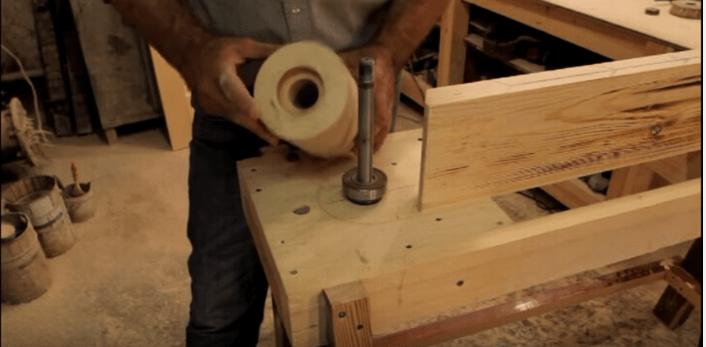

Шлифовальная лента одевается на два барабана. Первый, из них, выполнен в форме цилиндра. На его внешнюю поверхность наклеен фанерный лист. Предварительно произведенная расточка, выполнена в диаметре, который позволит одеть цилиндр на шпиндель. Основные параметры барабана: ширина окружности D – 120 мм; высота H – 150 мм.

Для того чтобы лента не сбегала произведенный в заводских условиях шлифовальный станок имеет барабаны бочкообразной формы. Здесь для достижения этой цели применен более простой способ. Границы цилиндра окаймляются надетыми на шпиндель шайбами. Их диаметр должен быть больше диаметра барабанной колодки.

С другой стороны агрегата, к продольным брускам приклеена двухслойная фанера. Толщина составляет около 40 мм. В специально проделанное отверстие вставляется ведомый вал.

Сам вал шлифовального станка, – многоступенчатый и выточен из металлической заготовки. В своей структуре он имеет фланцы, “юбочку” и подшипник.
Обратите внимание на резьбу, с одного конца вала. Она необходимо для вертикальной фиксации, осуществляемой при помощи гайки

Второй барабан шлифовального станка имеет те же размерные параметры, что и первый. С той лишь разницей, что сверху и снизу, у него имеются специально проточенные места для подшипников. Посаженная на вал цилиндрическая колодка фиксируется прижимной гайкой.

Для достижения большего эффекта на горизонтальную поверхность шлифовального станка, был прикреплен специальный упор из доски. Располагается он между двумя барабанами. Главным условием установки упора является обязательное соблюдение перпендикулярности относительно основания. Также он ни при каких обстоятельствах не должен касаться барабанов. Необходимо это для не допущения провала ленты и завальцовывания краев обрабатываемой детали.

Рабочая поверхность накрывается своеобразной площадкой. Она выполнена финской фанеры и имеет специально вырезанную фигурную форму. Площадка играет роль рабочего стола, и одновременно с этим не допускает выпадение двигателя. Крепится при помощи саморезов.

Со стороны ведущей колодки монтируется расширительный столик.Очень удобен при выполнении шлифовки внутренних радиусов. Его крепеж также производится при помощи саморезов.

Шлифовальный станок специально спроектирован под наиболее доступные и популярные размеры ленты, которые в основном всегда есть в наличии. Категорически не рекомендуется самостоятельно склеивать ленточное полотно из рулонной наждачной бумаги, которая продается в магазинах. Так как она имеет совсем другое качество, быстро забивается смолой и пылью. А потому, не эффективна и по стоимости, в конечном итого окажется намного дороже.

Для полного использования всей ширины ленты применяется наклонная. Крепится к рабочему столу при помощи сантехшпильки с одной стороны, и зажимается барашком с другой.

Несколько раз, упоминаемая сантехшпилька, выполняет крепежные функции. С одной ее стороны нарезана крупная, как у самореза, резьба, а с другой метрическая.

Видео: шлифовальный станок своими руками.

Ленточным шлифовальным станком выполняют завершающую обработку деталей – их окончательную шлифовку. Основная область использования инструмента – мебельная промышленность, обработка деревянных деталей. Но им можно обрабатывать и металлические элементы, используя соответствующий абразивный материал.

С помощью шлифовального станка ленточного типа выравнивают обрабатываемые поверхности, доводят их шероховатость до требуемой перед нанесением покрытий. Ими же устраняют незначительные дефекты: углубления, заусеницы, возвышения поверхностей, наплывы лака, грунтовки. Инструментом можно выполнять закругления углов. Он подходит для обработки круглых и трубных деталей.

Рабочим инструментом в шлифовальном станке является лента с нанесенным на ее поверхность абразивным порошком. Она сделана бесконечной, размещена на двух вращающихся барабанах – ведущем и ведомом.

Ведущий барабан приводится в движение электродвигателем, который передает ему вращение за счет ременной передачи. Лента может располагаться вертикально, горизонтально, под углом. Станок имеет устройство для регулирования скорости движения ленты.

Решив сделать ленточный шлифовальный станок самостоятельно, нужно определиться: с максимальной длиной обрабатываемой поверхности в деталях; какой сделать стол (подвижный, неподвижный) или отдать предпочтение свободной ленте и отказаться от изготовления стола. В конструкции станка нужно обязательно предусмотреть вытяжное устройство для удаления большого количества пыли, которая образуется при его работе.

Основными частями шлифовального станка ленточного типа, которые придется заготовить или сделать, являются: станина, электродвигатель, катки. Мотор к примеру, подходит от стиральной машины, у которой уже закончился срок службы.

Станину будущего станка можно изготовить из листового металла – ее размеры могут быть, например, 50х18х2 см. Одну сторону пластины делают ровной – это необходимо из-за крепления к ней площадки с электродвигателем. Площадку под мотор делают металлической в виде пластины размером 18х16х1 см и крепят к станине несколькими болтами.

Используемый электродвигатель обладает мощностью 2,5…3 кВт, способен обеспечивать скорость вращения – 1500 об/мин. Скорость перемещения ленты при шлифовке должна составлять 20 м/с. Исходя из этого диаметр шкивов делают равным примерно 20 см. При таких условиях в поделке не нужно устраивать редуктор, что удешевляет ее.

Валы ведущего барабана и вала соединяют напрямую; ведомому устраивают свободное вращение, располагая его на подшипниках.

Шкивы для самодельного шлифовального станка ленточного типа можно сделать из квадратных заготовок из ДСП. В них просверливают центральные отверстия, объединяют, склеивая, до толщины 24 см. Затем пакет протачивают, придавая ему цилиндрическую поверхность с диаметром 20 см. При этом центральную часть шкивов делают выпуклой, увеличивая при проточке диаметр на 2…3 мм.

Для более простого шлифования деталей небольшого размера нужно задействовать тот же стационарный шлифовальный станок простой конструкции, взяв за основу электромотор от старой стиральной машинки.

Сегодня магазины предлагают в очень широком ассортименте самые разнообразные деревообрабатывающие и шлифовальные станки. Однако цены на хорошие аппараты очень уж не малые, а дешевые – весьма ненадежны.

И здесь автор нашел достаточно выгодный во всех планах вариант – создание шлифовального станка в свою мастерскую своими силами. Тем более, что для этого были готовы все материалы – мотор в отличном состоянии от советской стиральной машинки, фанера и ДСП приблизительно тех же лет.

Итак, список материалов для изготовления шлифовального станка:
двигатель стиральной машины;
фанера, ДСП;
уголок – 4 шт.;
саморез;
болт;
гайка;
шайба;
конденсатор;
выключатель;
наждачная бумага (круг);
резина.

Перечень инструментов:
электрический лобзик;
дрель;
напильник;
гаечные ключи;
отвертка;
плоскогубцы;
линейка;
карандаш.

Пошаговое описание работ

Первым делом автор взял мотор от стиральной машинки, который был когда-то отложен до лучших времен, прочистил и подключил к сети, чтобы проверить как он работает.

Затем было произведено подключение в соответствии с такой схемой.

Чтобы станок было удобно переносить, была изготовлена импровизированная ручка.

Используя циркуль, был размечен центр на шкиве мотора, просверлено 3 отверстия, чтобы установить шлифовальный круг.

На куске фанеры был намечен круг, который затем по начерченному контуру был выпилен электрическим лобзиком.

Чтобы закрепить двигатель на станине, автор использовал уголки.

Подключение двигателя, конденсатора и выключателя – тумблера.

К станине были прикручена пара дощечек.

На полученных точках опоры была зафиксирована полочка, которая обеспечивает более удобную работу.

Затем умелец изготовляет не скользящие ножки для станины, используя резину.

Прикручиваются при помощи саморезов.

В итоге имеем вот такой симпатичный станок.

Работать на этом станке очень просто и удобно. Деталь ложится на полочку, разворачивается нужной стороной, и шлифуется. И, что очень важно – автор на этот станок не потратил ни копеечки, а в результате его хватит очень на долго.

На заметку, тем, кто будет делать такой станочек, предлагаем сделать направляющие, по типу ползунков или рельсов. Они должны быть параллельны шлифовальному диску. Таким образом можно ровнять заготовки прямолинейно, что очень важно.

Для чистки шлифовального круга можно применить щетку по металлу. Как вариант, сделать съемные диски на липучках, таким образом можно производить быструю замену бывшего в употреблении шлифовального круга.
