Бетоносмеситель с ручным приводом своими руками чертежи. Как сделать бетономешалку своими руками — наглядные инструкции и чертежи

Строить что-то своими руками - занятие, которое не только приносит пользу, но и поднимает самооценку. Такие работы никак не обходятся без бетонных растворов. На их приготовление может уйти довольно много времени, особенно если речь идет о заливке дорожек или площадок. Покупать для своих нужд большую бетономешалку для раствора в некоторых случаях не имеет смысла. Но вот самодельная бетономешалка из бочки будет отличным решением. Она сэкономит средства и позволит рационально использовать комплектующие, которые есть в хозяйстве. Какие есть способы изготовления такого прибора и схемы сборки будут обсуждаться в этой статье.

Почему бетономешалка

При мысли о бетономешалке для раствора, возможно, возникает вопрос, о том, зачем усложнять себе жизнь и не воспользоваться дрелью или миксером. Это довольно резонное замечание. Но стоит учесть, для каких целей изначально разрабатывались эти инструменты. Дрели используются для перемешивания небольшого количества раствора невысокой вязкости. При длительном задействовании с легкостью выйдут из строя обмотки ротора или статора. Дрель подходит для сверления отверстий в металле, древесине, пластике и бетоне. Таковая ее первостепенная задача.

Строительный миксер действительно может помочь в решении задачи по приготовлению раствора. Хотя этот инструмент и разрабатывался для этих целей, но он больше приспособлен к работе с клеевыми составами и цементно-песчаными смесями малых и средних объемов. Если задачей будет приготовить бетон с наполнителем из щебня или другого камня, тогда можно повредить как сами лопасти, так и двигатель. Все это говорит о необходимости более мощного изделия, которое легко справится с заявленными задачами.

Принцип функционирования

Наиболее привычной является вращающаяся бетономешалка для раствора, но на самом деле, это не единственный вид. Всего есть три принципа смешивания, которые применяются в бетономешалках:

самостоятельный или гравитационный;
воздействием виброволн;
механическое.

Первый тип замешивания раствора представляет собой самый простой и редко применяется в промышленности. Он чем-то напоминает перекидывание раствора лопатой. Но происходит это внутри емкости. Емкость бетономешалки для раствора вращается перпендикулярно земле. Под действием силы тяжести бетон падает со стенок и перемешивается. Приготовить большое количество раствора таким способом не получится, т. к. это довольно трудоемкая задача.

Второй метод приготовления раствора является самым качественным. Он подразумевает наличие двигателя, который создает вибрационные волны в растворе. Сама емкость, в которой находятся компоненты раствора не двигается. Хотя такая бетономешалка для раствора обеспечивает отличный результат, но хорошая сумма уйдет на оплату электричества. Происходит это в силу необходимости очень мощного мотора. Механический способ замешивания именно тот, что используется в большинстве доступных бетономешалок. Он объединяет в себе гравитационный метод с миксерными лопастями.

Что можно использовать

Самодельная бетономешалка для приготовления раствора дает возможность задействовать различные компоненты, которые уже давно пылятся на чердаке или заднем дворе. Металлические трубы или уголок подойдут для каркаса. Большие колеса от старой тачки также будут задействованы в бетономешалке. Своими руками легко собрать бетономешалку для раствора из пластиковой или металлической бочки. Последнюю можно купить на станции технического обслуживания, где в них хранятся большие объемы масла. По чертежу также легко собрать бетономешалку из алюминиевого бидона, который прохудился или просто уже не используется. Несколько вариантов будет рассмотрено ниже. Приведенные инструкции и чертежи необязательно использовать, как пошаговое руководство, отыскивая точно такие компоненты. Они могут служить основой для собственного проекта.

У самодельной бетономешалки для раствора есть некоторые плюсы в сравнении с заводской:

пригодность к ремонту и доступность деталей;
простота хранения;
сравнительно меньшая стоимость;
легко сконструировать то, что необходимо по потребности.

Если конструкция бетономешалки для раствора буде собрана из подручных средств, тогда не возникнет с поиском компонентов, если что-то выйдет из строя. Для ремонта бетономешалки для раствора не придется нанимать специалистов. То, что собрал, сможешь и обслуживать без посторонней помощи. Докупить, возможно, придется мизерный процент запчастей для бетономешалки, а это значит, что затраты будут невысокими по сравнению с заводской бетономешалкой. Есть возможность подбора параметров бетономешалки для раствора под конкретный собственный объект.

Бетономешалка без двигателя

Это самый простой и доступный вариант, который сможет соорудить практически любой мастер в домашних условиях. Такая бетономешалка для раствора отлично подойдет для тех случаев, когда требуется среднее количество раствора, а также на площадке отсутствует электричество. Для сборки такой бетономешалки понадобится:

сварочный аппарат;
дюймовая труба;
разметочный инструмент;
металлический стержень для оси;
болгарка;
бидон на 40 литров;
подшипники.

Первым делом необходимо соорудить базу или каркас для будущей бетономешалки. Для этих целей с помощью болгарки отрезается шесть частей с длиной в 1 м. Из них с помощью сварочного аппарата собираются два равнобедренных треугольника. В верхнем углу между планками приваривается две металлические муфты. Они подбираются такого диаметра, чтобы в них легко могли быть вставлены 2 подшипника. Нижние углы двух треугольников соединяются перемычками, дополнительно можно установить еще две перемычки между треугольниками. Таким образом получится монолитная конструкция, которая обеспечит устойчивость вращающемуся бидону.

Чтобы бетономешалка для раствора не требовала титанических усилий при ее вращении, необходимо уравновесить бидон. Для этих целей можно использовать поместить ее боковой стенкой на тонкую стенку и попытаться найти центр тяжести, при котором ее не будет перевешивать в одну или другую сторону. Это точку необходимо отметить. В стенках сверлится два отверстия. Они должны располагаться друг напротив друга. Их диаметр должен быть на 1 мм больше диаметра арматуры, которая используется в качестве оси. Чтобы закрепить металлический стержень в алюминиевом бидоне, можно использовать фланцы. Собираются они также самостоятельно.

Для них понадобится два небольших отрезка трубы. Ее внутренний диаметр должен быть чуть больше диаметра оси. Также необходимы два небольших кругляшка листового металла. Отрезки трубы привариваются к кругляшкам по центру. В кругляшках сверлиться отверстие, чтобы арматура могла пройти насквозь. Отверстия с диаметром в 4,8 мм сверлятся по всему периметру окружности кругляшка. Они необходимы для фиксации фланца к бидону. Кругляшкам необходимо придать небольшой изгиб, чтобы они плотно прилегали к бидону.

Процесс сборки бетономешалки прост. Каркас уже готов. Подшипники вставляются на свое место в муфты. На конце арматуры для оси делается изгиб для рукоятки. Фланцы с помощью болтов или металлических заклепок фиксируются на бидоне. Рукоятка продевается сквозь первый подшипник, бидон и второй подшипник. Бидон выставляется посередине. Патрубки фланцев привариваются к осевой арматуре. Чтобы ось не выскальзывала по обе стороны от подшипников делаются стопоры. Схематический чертеж готовой бетономешалки для раствора приведен на иллюстрации ниже.

Приготовление раствора в такой конструкции не вызывает никаких трудностей. Достаточно закинуть все составляющие для раствора без воды и перекрутить их несколько раз. После этого в раствор добавляется необходимое количество воды и делается финишное замешивание. Дополнительно такую конструкцию для замешивания раствора можно снабдить колесами от старого трехколесного велосипеда, чтобы ее было легче транспортировать. Работу такого бетоносмесителя можно оценить на видео:

Подобную конструкцию можно бетономешалки для раствора можно соорудить из бочки. Придется немного увеличить габариты рамы. Стержень для удержания бочки должен проходить по диагонали. Тогда будет обеспечиваться достаточное смещение раствора для смешивания составляющих.

Чтобы было проще наглядно представить, как должна выглядеть такая бетономешалка для приготовления смеси, ниже размещена схема. На ней нет размеров, т. к. подбираются они индивидуально. Все компоненты четко обозначены, что поможет при сборке. На чертеже немного отличается рама для бетономешалки. Она выполнена в форме прямоугольников с дополнительной перемычкой. Благодаря такому решению прибор для приготовления смеси получается более устойчивым.

Бетономешалка с приводом

Бетономешалка должна максимально автоматизировать процесс по приготовлению раствора. Именно поэтому стоит подумать о том, как собрать конструкцию с использованием электрического привода. Легко сделать бетономешалку из бочки на 200 литров своими руками. Для работы понадобится:

труба для каркаса дюймовая;
двигатель от стиральной машины или старого насоса;
бочка на 200 литров;
кнопка включения;
клиновидный ремень;
шкивы от стиральной машины большой и маленький;
пара шестеренок от стартера.

Чтобы раствор не выпадал из бочки, ее верхушку необходимо уменьшить в диаметре. Для этого через каждые 15 см делается надрез глубиной в 20 см по форме небольшого треугольника. После этого все лопасти загибаются к середине и провариваются.

Большая шестеренка от стартера прикладывается ко дну и делается необходимая разметка, чтобы потом ее можно было закрепить.

Из трубы или уголка собирается рама, которая будет удерживать бочку. Сделать ее можно по образцу, который приведен на фото ниже. Два отрезка трубы просто загибаются под углом в 90 градусов и усиливаются небольшим отрезком листового металла. На нижнюю часть монтируется ось для колес. На перекладине, которая будет удерживать бочку приваривается шкив, на который впоследствии будет закреплена большая шестеренка.

Следующим шагом будет монтаж патрубка с подшипниками, в который устанавливается второй шкив с меньшей шестеренкой. Расстояние необходимо рассчитать таким образом, чтобы шестеренки бетономешалки легко взаимодействовали между собой. Колеса можно использовать от старой тачки или даже от жигуля. Но тогда дополнительно понадобятся ступицы, которые можно найти на разборке.

В нижней части рамы под шестеренками закрепляется двигатель от стиральной машины. Также делается подключение электрической части. В качестве выключателя можно использовать обычный пускатель на 6 ампер.

В последнюю очередь на свое место монтируется бочка, что завершает всю конструкцию. Чтобы в процессе приготовления смеси под весом не согнулся шкив, необходимо сделать два страхующих колеса, которые смогут поддерживать бочку спереди. На иллюстрации видно, каким образом их можно зафиксировать.

Есть еще одни способ изготовить бетономешалку из бочки на 200 литров. В конструкции такого агрегата для приготовления смеси будет отличаться узел, благодаря которому происходит передача вращения от двигателя к емкости. Для сборки такого варианта для приготовления раствора понадобится ненужный автомобильный диск. Вся внутренняя часть вырезается, чтобы остались только две внешние с бортиками. К ним закрепляется ступица, которая связывает их вместе. После этого получившийся узел через резиновые прокладки крепится к бочке бетономешалки.

Вращение будет передаваться от двигателя к меньшему шкиву через ремень. На меньший шкив закрепляется колесо с меньшим диаметром и от него через ремень идет вращение на закрепленный диск.

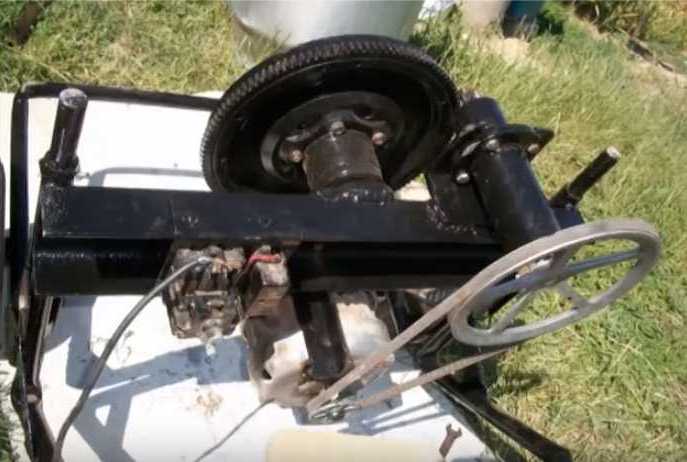

Вот так эта конструкция выглядит сзади. Можно заметить каким образом закреплены основные узлы на бетономешалке. Двигатель и шкивы должны быть подогнаны таким образом, чтобы ремни двигались прямо без перекосов, т. к. они попросту слетят.

В качестве пускателя для бетономешалки можно использовать обычный автомат, но интереснее задействовать блок от старой стиральной машинки. В нем есть таймер по времени. Запустив его, можно спокойно заниматься другими подготовительными работами. Как только бетономешалка остановилась, можно использовать раствор. Важно помнить, что раствор нельзя оставлять на длительный срок, т. к. вода из него может испариться или сам раствор усядется и потеряет свою вязкость.

Обратите внимание! Отличные бетономешалки получаются из бочек, которые изготовлены из нержавеющей стали. Они более выносливы и нейтральны к компонентам раствора. Правда, вес такой бетономешалки будет несколько выше.

Постарайтесь в чертеже для сборки бетономешалки для раствора предусмотреть возможность изменения угла положения бочки. Для этого основу, на которой будет держаться бак, потребуется закрепить на двух подшипниках и сделать подвижной. Другим вариантом будет реализация упора в передней части бетономешалки. При наличии такого механизма высыпать раствор из бетономешалки будет намного проще и сделать это будет легко непосредственно по месту использования раствора. Видео работы бетономешалки, которая была сделана из бочки своими руками можно посмотреть ниже:

Совет! Бетономешалку для раствора своими руками можно сделать не только из металлической, но и из пластиковой бочки. Для этого понадобится подобрать бочку с толстыми стенками, а также усилить верхнюю часть с помощью металлической пластины, которая будет закреплена кольцом. Количество раствора, который можно будет приготовить зараз сравнительно меньше, чем в металлической бетономешалке, но эффективность не уступает.

Заключение

Как видно, если проявить немного смекалки и посмотреть, что есть в закромах, то можно собрать собственную бетономешалку практически без затрат средств. Правильно собранная бетономешалка не уступит заводской в производительности. К тому же ее не потребуется отправлять на гарантийный ремонт, а все можно будет исправить самостоятельно.

У любого, кто хотя бы ставил забор на столбиках, возникал вопрос: как сделать бетономешалку своими руками? Уж больно канительное и утомительное это дело – лопатить раствор в ведре или корыте. А если нужно сформировать стяжку пола, то руками и вовсе не получится: «сухой», очень вязкий раствор начнет схватываться, прежде чем его «наколотишь» до нужной однородности. Покупать же заводскую, особенно если строишь нерегулярно – накладно, техника не из дешевых. Аренда тоже обойдется немало: бетонные работы часок-другой не продолжаются, и нужно давать залог в размере полной стоимости новой.

Между тем самодельная бетономешалка – не бог весть что за устройство, и для мелких работ, включая заливку фундамента дачного домика, ее вполне можно изготовить самостоятельно. Затраты времени с лихвой окупятся ускорением замесов и повышением качества работы в целом: следующая порция готового бетона успеет приготовиться и будет залита прежде, чем в предыдущей произойдут необратимые изменения, снижающие прочность монолита.

А почему нельзя дрелью?

Почти каждый хотя бы раз видел, как замешивают раствор в ведре дрелью с насадкой-миксером. Казалось бы, вот оно – решение! Притянул дрель с миксером хомутом к кронштейну, и – знай, меняй ведро за ведром.

Во-первых, дрель не рассчитана на длительную работу и в таком режиме долго не протянет. Но не это главное препятствие. Любой, кто замешивал раствор подобным образом, знает: инструмент при замешивании нужно водить туда-сюда и по кругу. Иначе, вываливая раствор, увидишь комки песка, а это недопустимый брак. Поэтому механическое принудительное замешивание в неподвижной бадье не применяется и в промышленных условиях – механизм перемещения миксера выходит сложным, дорогим и ненадежным.

Как работают бетономешалки

Раз уж пошла речь о способах замешивания, не мешает разобраться, как вообще работает бетономешалка. И для полного понимания дальнейшего тоже полезно будет.

В основном используются четыре способа замешивания цементно-песчаного строительного раствора:

гравитационный;
принудительный механический;
принудительный вибрационный;
комбинированный гравитационно-механический.

При гравитационном замешивании емкость с компонентами раствора переваливается, раствор плюхается сам на себя и при этом перемешивается. Большого объема так не замесишь, качество готового бетона выходит лишь удовлетворительное, поэтому в промышленности такой способ не применяется. Но для себя можно быстро и просто сделать вполне приличную гравитационную бетономешалку, см. далее.

При вибрационном замешивании бадья остается неподвижной, а миксер-замешиватель возбуждает в массе исходной смеси волны сжатия, очень хорошо перемешивающие и уплотняющие раствор. Недостаток способа – большие энергозатраты: на 20 л раствора необходим привод замешивателя-вибратора в 1,3 кВт. Но качество бетона выходит исключительное, поэтому виброзамес применяется для особо ответственных конструкций: плотин ГЭС и т.п. В таком случае ради экономии энергии предварительно замешанный раствор заливают в опалубку и уже на месте «доводят» вибраторами. Но небольшую вибромешалку можно изготовить и самому, далее будет сказано и об этом.

Принудительное механическое замешивание в чистом виде не применяется; почему – сказано выше. В подавляющем большинстве случаев механическое замешивание совмещают с гравитационным: в горизонтальной или наклонной бадье вращается миксер, или вращается сама бадья с выступами внутри. Подобного рода бетономешалку вполне возможно изготовить самостоятельно, причем гораздо быстрее и проще, чем кажется на первый взгляд. Чертежи, если нужно – к вашим услугам по ссылке, а здесь мы рассмотрим принципы работы и особенности различных конструкций.

Проще не бывает

Взгляните на рисунок. Это и есть простейшая гравитационная бетономешалка. В ней можно замешивать даже сухой раствор на стяжку: труба-ось будет рассекать раствор при переваливании, так что в этой машине имеет место и некоторое принудительное замешивание. И штукенцию сию можно еще более упростить и удешевить до того, что мастер-любитель средней руки, владеющий азами сварочных работ, сможет изготовить такую буквально часа за полтора-два.

Дырявить довольно дорогой молочный бидон нет надобности: подойдет и прохудившаяся выварка. Свищ или трещину завариваем, а крышку закрепляем так: в ручку крышки продеваем обрезок трубы или просто палку и туго-натуго притягиваем к ручкам бадьи веревкой или толстым резиновым шнуром; пойдет рваный для крепления грузов к верхнему багажнику автомобиля.

Точеные цапфы для крепления бадьи к оси тоже не нужны: выварку просто привариваем, а для алюминия привариваем к оси пару подходящих кусков металла – прутка, полосы 6-8 мм толщиной, и крепим к ним бадью болтами. А без муфт из кусков трубы, не говоря уже о подшипниковых, можно вовсе обойтись: в стойках станины вырезаем сваркой U-образные углубления, ось в них будет просто лежать. Вращаться будет со скрипом и дерганьем, но замесит исправно.

Недостаток у подобной мешалки один: вращать тяжеловато, и замес длится от 5 до 15 мин. в зависимости от вязкости раствора. Но производительность труда по сравнению с ведром и лопатой возрастает не менее чем втрое, и качество бетона для самостоятельной стройки такая вот простая ручная бетономешалка дает вполне приемлемое.

Принудительный замес: детали и узлы

Правильная конструкция бадьи самодельной бетономешалки

Описанная выше конструкция позволяет достаточно быстро и с приемлемым качеством залить фундамент под дачный домик или сарай. Если же вы затеваете строительство покапитальнее, вам потребуется принудительная бетономешалка. Они также доступны для самостоятельного изготовления, есть конструкции попроще и посложнее. Рассмотрим для начала отдельные узлы.

Бадья

Цилиндрическая бадья для механической или комбинированной мешалки – это, вообще говоря, нехорошо. Раствор в углах не перемешается как следует, или придется очень долго вращать, напрягаясь или расходуя электроэнергию. Исключение – бетономешалка с вращающейся горизонтальной бадьей и гребенчатыми миксерами, описанная ниже.

Бадью из бочки, самую доступную, следует хоть немного скруглить: надрезать сваркой и переварить в «яйцо» или «грушу», как показано на рисунке. Для небольших порций раствора отличная бадья получается из двух тазиков; оцинкованных или эмалированных – все равно. Если мешалка применяется от случая к случаю, пойдут и пластмассовые, скрепленные по ободу изогнутой корытцем металлической лентой, стянутой болтом. Днище одного из тазиков вырезается, и такая бадья может быть только наклоняемой: боковой выгруз устроить невозможно.

Горловину наклоняемой бадьи с верхним выгрузом необходимо в любом случае подкрепить поперечной планкой; лучше – двумя, вваренными накрест.

Привод

Зубчатый венец, используемый в мешалках заводского изготовления, дорог и самостоятельно его не сделаешь: нужно специальное оборудование. Для полноценной замены нужны следующие детали:

Маховик от автомобильного двигателя, подойдет старый от любой легковушки.
Шестерня-бендинг (которой стартер подключается к маховику) оттуда же.
Ступица колеса от того же автомобиля.

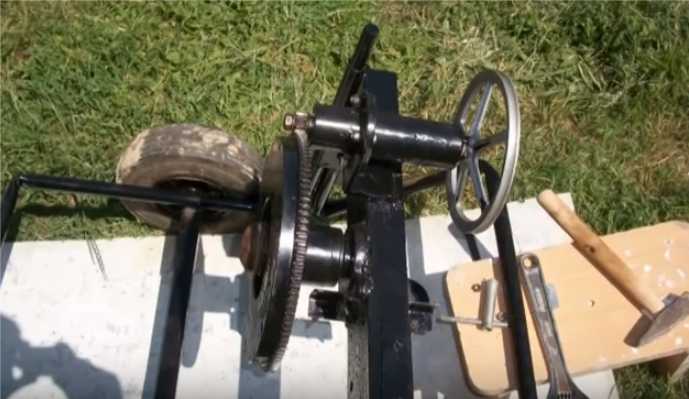

Как выглядит такой привод в сборе, видно на рисунке справа. Ось, на которой вращается маховик и бадья вместе с ним, коренным концом входит в муфту с шарикоподшипником качения №208, находящуюся внутри ступицы.

Это один вариант; второй – приварить ступицу к маховику, а к ступице болтами прикрепить за днище бадью. В таком случае подшипниковая муфта крепится к маховику, и нужна вторая муфта на подкреплении горловины бадьи. На подшипник верхней муфты при наклоняемой бадье с верхним выгрузом все время будет попадать раствор, поэтому такое решение оправдано лишь при горизонтальной бадье с боковым выгрузом и глухими днищами.

Если найдется механический редуктор с нужным передаточным отношением, отлично – достаточно подсоединить его к оси. Для наклонной бадьи предпочтительнее прямой редуктор; для горизонтальной – угловой, но тут уж дело мастера боится, смотрите сами, как вам удобнее будет.

Скорость вращения бадьи – 30-50 об/мин. При большей скорости раствор начнет разбрызгиваться, а при меньшей плохо перемешается. Для обеспечения нужной скорости зубчатую передачу при необходимости дополняют ременной, как показано на том же рисунке.

Мощность двигателя берут из расчета 20 Вт/л для наклонной вращающейся бадьи, 15 Вт/л для горизонтальной вращающейся и 12 Вт/л для неподвижной бадьи и миксера, вращающегося на оси. Указанная мощность – минимальная; большая, разумеется, не повредит. Объем относится к объему раствора обычной вязкости, а не всему объему бадьи. То есть, если у вас есть движок на 1,2 кВт, то в бадью из 200 л бочки можно будет загружать всего 60 л раствора обычного, и 45 л сухого на стяжку. Поэтому при выборе посудины для бадьи за объемом гнаться не следует, нужно прежде определиться с мотором и идти от него.

Миксер

Конструкция миксера для самодельной мешалки особого значения не имеет. Его конструкция важна для промышленных мешалок большого объема. А вот расположение имеет значение.

В самодельных мешалках, особенно с бадьей из бочки, миксер лучше приваривать к оси: знакопеременные нагрузки на тонкостенный сосуд не пойдут на пользу его долговечности. Исключение – во всем, кроме сложности изготовления, отличный гребенчатый миксер.

Конструкции самодельных бетономешалок

Простая механическая

Бетономешалка открытого типа

Простая бетономешалка с принудительным механическим перемешиванием показана на рисунке. Ее достоинство по сравнению и описанной выше – больший объем. Привод не обязательно электрический; он может быть и ручным. Выгруз – боковой наклоном бадьи.

Главный недостаток общий для мешалок с цилиндрической бадьей: неважное перемешивание по углам. Второй недостаток – разбрызгивание раствора при оборотах более 35/мин. Его можно устранить, наварив после сборки миксера обрезанную часть бочки на место и прорезав в ней люк.

Продолжительность замешивания обычного раствора – 5 мин; сухого – 12 мин.

Видео: горизонтальная растворомешалка из бочки

Комбинированная горизонтальная с гребенками

Эта мешалка также может быть и ручной, и электрической. Достоинств два, и весьма существенных: высокая однородность и, соответственно, качество бетона и быстрота замеса. Такая бетономешалка своими руками из бочки дает бетон отменного качества, не уступающий лучшим промышленным образцам, а скорость замеса определяется не временем, а количеством оборотов: 3-4 раза провернул, и раствор готов.

Недостаток один: сложность конструкции. Даже ручная состоит из нескольких десятков наименований деталей. Наименований, не штук. Особого внимания при изготовлении требует выгрузочный люк: карточные петли, шпингалеты и уплотнение для него должны быть очень прочными и надежными. Однако для случаев, когда требуется выполнить значительный объем работ в ограниченные сроки в местах, не обеспеченных электропитанием, это, пожалуй, незаменимый вариант. Бетономешалки такого типа выпускаются промышленностью.

Конструкция бетономешалки с наклоняемой бадьей

«Настоящая электрическая»

Электрическая бетономешалка самой распространенной конструкции, которую чаще всего копируют самодеятельные мастера, особых пояснений не требует. Схема ее представлена на рисунке. Различающихся в деталях конструкций описано множество, и подробные чертежи также легко доступны, поэтому дадим лишь отдельные пояснения:

Днище и горловину бадьи необходимо укрепить приваренными накрест планками.
Бадью лучше делать вращающейся заодно с осью: это усложняет конструкцию рамы, но избавляет от необходимости уплотнения вала в днище бадьи, отчего самодельные мешалки чаще всего и служат недолго.
Лучший миксер для такой мешалки – рамного типа, приваренный к оси.

Видео: самодельная “элеткромешалка” на 180 литров

Вибрационная

Многие домашние мастера, имеющие перфоратор на 1-1,3 кВт с ручным принудительным (не требующим прижатия рабочего органа к стене) включением ударного механизма, пытались делать вибрационные бетономешалки, но чаще всего конструкция оказывалась неудачной.

Типичные ошибки следующие:

Конструкция вибрационной бетономешалки

Неправильный выбор бадьи. Она должна быть обязательно круглой, достаточно высокой и не очень широкой: оптимальное расстояние от краев вибратора до стенок примерно равно его радиусу.
Плоский вибратор. Вибратор из металлического листа не возбудит в растворе нужной системы внутренних волн. Профиль вибратора должен хотя бы приблизительно соответствовать показанному на рисунке. Хороший вибратор получается из двух сложенных вместе тарелок или блюдец; желательно – металлических.
Слишком большой вибратор. Диаметр вибратора – 15-20 см/кВт. То есть, префоратор на 1,3 кВт потянет вибратор из тарелок в 25 см. Более широкий, даже если и будет видимо глазом дергаться, не «раскачает» раствор.
Неправильное расположение вибратора. Вибратор должен располагаться по оси бадьи на расстоянии примерно своего диаметра от днища. Уровень раствора над вибратором также должен быть примерно равен его диаметру.

При соблюдении указанных условий качество раствора получается отличным. Контроль продолжительности замеса – по поверхности раствора. Перестала булькать и шевелиться, пошли волночки – раствор готов. При не ахти каком хорошем цементе или песке до волночек дело может не дойти. В таком случае – 10 мин минимум.

Вывод

Бетономешалку своими руками сделать нетрудно, а скорость работы увеличивается намного даже с самой простейшей мешалкой. И, конечно, приятнее хлебнуть чайку из термоса пока месит, чем надрываться с лопатой. Не чайку и не из термоса – категорически не рекомендуется: качество работы катастрофически падает при самой совершенной технике.

(Пока оценок нет)

Бетономешалка является незаменимым устройством для выполнения различных строительных работ. То время, когда раствор для строительства замешивали вручную, давно прошло. Сегодня в каждой отрасли деятельности люди пытаются максимально облегчить и автоматизировать ручной труд.

Так и в строительстве, чтобы облегчить работы, придумали устройство, которое бы помогало готовить однородные бетонные смеси. Процесс замешивания в данных механизмах выполняется при помощи механического смешивания между собой всех ингредиентов раствора. Обычно это цемент, вода и песок.

Для строительства больших объектов промышленная машина является единственным выбором. А в условиях небольшой стройплощадки (например, в частном доме) лучший выбор - это бетономешалка, своими руками изготовленная с учетом всех требований.

Что она из себя представляет?

В большинстве случаев данная конструкция представляет собой барабан, в котором непосредственно проходит процесс смешивания. Энергию вращения он получает при помощи механического привода и электрического двигателя. Электромотор в данном случае является сердцем машины. Эти помощники строителя различаются по мощности, объему барабана, а также по виду исполнения.

Но не все устройства имеют такую вот стандартную конструкцию. Существует устройство принудительного типа. Оно выглядит немного по-другому. Здесь емкость для раствора выполнена без возможности движения. В ней установлены лопасти специальной формы. За счет их движения и перемешиваются все составляющие. Такая система не позволяет смешивать особо крупные частицы. Машина предназначена лишь для жидких смесей. Но бетономешалка, своими руками сделанная по этому принципу, может смешивать даже крупные фракции раствора.

Как сделать высококачественный раствор?

В приготовлении правильного и качественного строительного раствора есть несколько основных принципов. Нужно соблюдать каждый из них, иначе есть риск того, что раствор окажется испорченным и не будет иметь должных качеств.

Итак, каковы же требования к процессу смешивания ингредиентов раствора? Во-первых, время приготовления не должно превышать по длительности 3 минут. Если процесс будет длиться дольше, то это вызовет эффект центрифугирования, что значительно ухудшит качества раствора.

Во-вторых, когда процесс смешивания будет закончен, для выгрузки смеси следует опустить горловину емкости бетономешалки. Выключать ее при этом не нужно.

Как делается самодельная бетономешалка своими руками?

Если нужно построить дом или подсобное помещение на даче или в загородной усадьбе, то в первую очередь необходимо обзавестись таким устройством. Делать раствор своими руками неудобно, долго и тяжело.

Необходимость этой полезной машины особенно часто ощущается в частном секторе. Ведь иногда появляется необходимость небольшого строительства, постоянно что-нибудь нужно реконструировать или перестраивать. Даже чтобы залить садовую дорожку или сделать фундамент для беседки в саду, нужен раствор.

Бетономешалка, своими руками сделанная - это хороший способ сэкономить, так как агрегат нужен нечасто, а цена за заводские и промышленные модели достаточно высокая. Да и нет никакого смысла покупать ее на пару раз. К тому же сделать что-нибудь собственными руками - это увлекательно и интересно.

Выбираем емкость

Для постройки нашей машины в первую очередь нужно подобрать емкость. При этом нужно учитывать необходимый объем. Можно найти на участке старую металлическую либо пластиковую бочку, 200-литровой вполне хватит.

Основание

Эта конструкция имеет достаточно солидные размеры, поэтому нужно обеспечить для нее достаточных размеров основание. К изготовлению этого элемента нужно подойти основательно.

Для создания основания используется дерево. Подойдет брус с сечением 10-15 см. Соединять раму будем соединением «в шип». Предварительно нужно обработать все стыки при помощи клея и саморезов. Такая самодельная бетономешалка, своими руками сделанная, сможет стойко выдержать нагрузки.

Основание, изготовленное из металла, само собой, имеет большую надежность. Но если устройство не будет использоваться часто, это нецелесообразно. И от этого конструкция лишь будет больше весить. В качестве материалов для металлической рамы подойдет швеллер или уголок. Собирать можно при помощи сварки, болтовых соединений.

На основании следует предусмотреть возможность для крепления привода, а также систему наклона и противовес, при помощи которого будет выгружаться раствор. Также нужно не забывать об органах управления.

Выбор мотора

Бетономешалка, своими руками изготовленная, в нашем случае будет работать от электромотора. Для этого отлично подойдет совершенно любой однофазный мотор. Частота вращения должна быть не более чем 40 оборотов.

Есть люди, которые успешно применяют для данных целей двигатели от старых стиральных машинок. Устройство этих моторов позволяет им работать очень долго, причем не будет риска перегрева, перегрузки или еще чего-нибудь. У данных агрегатов хороший крутящий момент, поэтому нужно предусмотреть систему редукторов. Для этого можно использовать ременную передачу со шкивами различных диаметров.

Как делается бетономешалка из бочки своими руками?

Так как в основе конструкции лежит обычная бочка, то подойдет любая металлическая на 200 литров. Нужно обязательно хорошо чистить бочку после работы. Если емкость не очищать, то рано или поздно внутри будут образовываться куски засохшего раствора. При этом будет затруднена разгрузка готового раствора из бочки. Так устройство не сможет служить долго.

Ручной привод

Как делается ручная бетономешалка своими руками? Чтобы раствор перемешивался, нужно, чтобы наша бочка могла свободно поворачиваться вокруг оси.

Для более удобной загрузки и разгрузки в бочке нужно обустроить дверь. Для этого на боковой стороне емкости нужно сделать вырез. Крепление двери можно осуществить при помощи петель. Также нужно предусмотреть фиксатор и уплотнитель.

Для организации ручного привода можно в центре бочки с двух сторон сделать отверстия под трубу небольшого диаметра. Она будет выполнять роль двигателя. Как крепить трубу? Можно использовать сварку, можно фланцы и болтовое соединение.

Чтобы повысить качество перемешивания ингредиентов, изнутри бочки на стенки можно приварить металлические полосы. Так получатся лопасти, которые есть в конструкции промышленных мешалок.

Станина

Бетономешалка из бочки, своими руками изготовленная, в нагруженном состоянии будет иметь большой вес. Рама для нее должна быть достаточно прочной и устойчивой. К тому же бочка должна крутиться.

В качестве материала можно использовать дерево или же металл. Пойдет все: профиль, уголки, брус. Эта конструкция предусматривает 2 треноги с двух сторон. Треноги скреплены между собой продольно. Высота этих опор должна быть такой, чтобы с машиной было удобно работать. Нужно учесть, что такая конструкция будет перемещаться по участку. Чтобы легче было работать с ней, можно во фланцы запрессовать подходящие подшипники.

Принудительная мешалка

Мы узнали, как сделать бетономешалку своими руками. А сейчас мы посмотрим, как собрать мешалку принудительного типа. Сделать устройство отнюдь не так сложно, как кажется.

У такого устройства есть некоторые конструктивные особенности. Здесь вся бочка не вращается, а вращается внутри нее вал с лопастями. Существуют конструкции с горизонтально расположенным валом или же вертикальным.

Принудительная бетономешалка, своими руками сконструированная, может, немного и уступает промышленным изделиям, однако обойдется значительно дешевле.

Для начала нам нужна бочка. Для горизонтальной конструкции может понадобиться специальное корыто. В торцевой части бочки нужно сделать отверстие. Затем в него вставляется вал, на который напрессован подшипник. Нижняя часть бочки должна иметь дверь для выгрузки раствора.

Вал можно изготовить либо из труб, либо из арматуры. Лопасти к валу можно приварить. Они легко делаются из листового проката.

Многие сделанные бетономешалки своими руками, чертежи которых при желании найти несложно, в качестве электродвигателя укомплектовываются моторами с мощностью от 2,2 кВт. А для того, чтобы обороты вала не превышали 48, используют редукторы. Можно применить ременную передачу, можно цепную от старого горного велосипеда.

Для этого в основном используются различные цементные смеси, как самый доступный на сегодняшний день строительный материал. Если объем работ невелик, то приготовить цементный раствор можно строительным миксером или в небольшой бадье, перемешивая его лопатой.

А вот если нужно перед домом и пешеходные дорожки, построить каменный сарай или сделать забор с бетонным основанием и кирпичными столбиками, то тут желательно иметь под рукой механизм, который обеспечит приготовление цементной или бетонной смеси. В мы расскажем о том, как сделать бетономешалку своими руками и какие материалы для этого потребуются.

Существующие типы бетономешалок

Основные типы устройств для приготовления цементного раствора или бетона определяются способом перемешивания.

Он может быть:

гравитационным, основанным на простом переворачивании составляющих компонентов смеси;
механическим, который напоминает гравитационный, но для улучшения перемешивания в конструкцию добавлены дополнительные рассекающие элементы;
вибрационным, при котором смесь готовится благодаря погруженному в нее вибратору;
комбинированным, где используются одновременно два или три способа перемешивания.

Каждый вид бетономешалки имеет свои положительные и отрицательные качества, которые зависят от стоимости материалов, сложности изготовления и требуемого уровня качества приготовляемого в них раствора бетона.

Механизмы гравитационного типа

Это самая простая ручная бетономешалка своими руками, требующая при изготовлении минимум затрат и усилий. Однако качество приготовленной смеси в таком устройстве можно назвать не более чем удовлетворительным, да и больших объёмов раствора в нем изготовить не получится.

И все же, при относительно небольших потребностях в растворе, учитывая простоту и дешевизну, такой бетоносмеситель своими руками довольно широко используется при выполнении строительных работ на приусадебных участках.

Конструктивно его схема представляет собой горизонтально расположенную, закрытую емкость с открывающейся дверцей, через которую подаются компоненты.

Для более удобного использования бетономешалки гравитационного типа, её устанавливают на сварную опорную раму.

В качестве емкости можно использовать металлический бидон или обыкновенную стальную бочку. После закладки необходимых материалов через дверку, ее плотно закрывают, а емкость начинают вращать с помощью ручки. После перемешивания бетономешалка гравитационного типа поворачивается дверцей вниз, и готовый раствор вываливается через нее в подставленный поддон.

Механические смесители

Самодельная бетономешалка своими руками механического типа внешне очень похожа на гравитационную. Главное различие находится у нее внутри.

Это направляющие и рассекающие лопасти, приваренные к внутренним стенкам емкости. Они направляют падение переворачиваемых пластов, рассекая их при этом на отдельные части.

В этом случае сметь будет получаться более качественной и за более короткое время. Наличие лопастей изменяет сам принцип гравитационного перемешивания. Поэтому рабочую емкость можно располагать не только горизонтально, но и под углом, что позволяет более рационально использовать объем бетономешалки и делает работу более удобной.

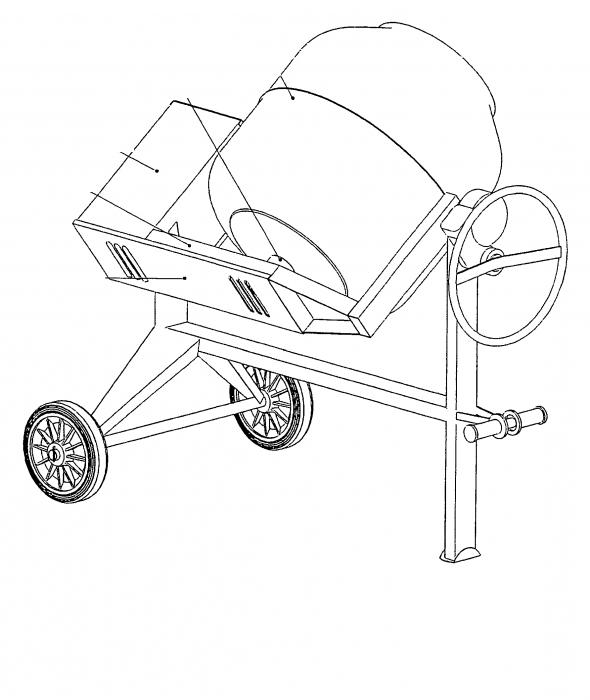

Схематическое изображение механического бетоносмесителя.

Кроме этого, рабочая емкость, установленная под углом к горизонту, уже не требует наличия закрывающейся герметичной крышки, а вываливание готовой смеси можно осуществлять через постоянно открытое отверстие, переворачивая саму рабочую емкость.

Изготовление рабочей емкости

В качестве рабочей емкости можно также использовать стальную бочку, к внутренним стенками которой следует приварить стальные лопасти под углом 30-35 градусов. Высота лопастей должна быть равна четверти диаметра бочки. Возможен вариант приварки лопастей к вращающему валу, проходящему внутри.

Более сложным вариантом будет изготовление емкости собственной конструкции, этакой самоделки. Для этого понадобится отрезок стальной тонкостенной трубы с толщиной стенки 2,5-3,5 мм, диаметром не менее 800 мм и длиной не менее метра.

Опорную раму лучше всего изготовить из стальных профильных труб.

Одну сторону трубы заваривают стальным кругом. С другой стороны вырезают 4-6 треугольных сегментов, которые подгибают к середине и сваривают между собой. В итоге получается емкость, напоминающая грушу. Внутри груши приваривают лопасти, а по центру, с внешней стороны днища, — стальную ось для последующего закрепления приводного шкива.

Они менее подвержены изгибу, чем уголок, и имеют относительно небольшой вес. В конструкции рамы следует предусмотреть установку опорных колес, на которых будет лежать емкость, и площадку для установки электродвигателя.

Сама рама должна состоять из двух частей:

опорной, на которой будет держаться вся конструкция;
поворотной, на которую будет опираться рабочая емкость.

Опорная рама с ручкой и колесиками.

Опорная и поворотная части рамы соединяются между собой через короткие валы, закрепленные в подшипниках или втулках.

К одному из валов нужно приварить поперечную ручку для возможности наклона поворотной части рамы, а вместе с ней и рабочей емкости, которая будет лежать на раме, опираясь на колесики.

Привод механической бетономешалки

Привод для вращения миксера в устройствах такого типа встречается крайне редко и только при маленьком объеме рабочей емкости. Обычно для вращения используют электродвигатель, соединенный с миксером через ременную передачу.

Еще лучше соединять электропривод через редуктор, но сделанная своими руками бетономешалка в этом случае окажется слишком дорогой с точки зрения необходимых компонентов. В заводских конструкциях можно увидеть зубчатую передачу от двигателя, установленного сбоку от емкости, в месте наи большего диаметра, но при самостоятельном изготовлении такое решение выполнимо только теоретически.

Бетономешалка вибрационного типа

Вибрационные устройства широко применяются в промышленном приготовлении растворов и бетонных смесей, поскольку обеспечивают наилучшее качество конечного материала. Они очень просты по своей конструкции, а потом сделать их своими руками довольно легко.

При работе компоненты начинают активно перемешиваться, а вода постепенно добавляется до получения необходимой степени густоты раствора. По окончании процесса, в нижней части емкости открывается люк, и готовая смесь падает в поддон или кузов автомобиля.

Конструктивно такая бетономешалка представляет собой неподвижную емкость, расположенную вертикально. В верхней части производится загрузка необходимых компонентов для приготовления раствора или бетона, добавляется некоторое количество воды и в середину опускается погружной вибратор.

Если у вас уже есть свой погружной вибратор или вы имеете возможность его приобрести, то сделать такую бетономешалку самостоятельно не составит большого труда. В ней нет подвижных и вращающихся частей, не потребуется изобретать привод и поворотную конструкцию рамы, а просто установить усовершенствованную конструкцию бочки на опорную раму и расположить внизу приемный поддон.

Главной трудностью в эксплуатации такой конструкции является необходимость обеспечения устойчивого положения вибратора. Для того, чтобы готовая смесь получалась высокого качества, необходимо располагать вибратор строго в центре объема, занятого приготавливаемым раствором, и перемешивать его весь одновременно.

На промышленных предприятиях для этого используют специальную опускную конструкцию, на которой и закреплен рабочий механизм.

Если в качестве рабочей емкости вы решили использовать стальную бочку, то, прежде всего, у нее необходимо удалить дно и крышку. После этого нужно изготовить из стального листа усеченный конус, больший диаметр которого должен быть равен диаметру бочки, а на меньший диаметр приварить открывающийся шибер. Его можно купить или сделать из имеющихся уголков и стальной пластины с ручкой — тогда он достанется вам бесплатно. Приварите изготовленный конус к бочке, и рабочая емкость будет готова.

Теперь нужно установить емкость на опорную раму, высота которой будет обеспечивать возможность расположения под бетономешалкой приемного поддона. Его лучше всего устанавливать с небольшим наклоном или подавать в него раствор по приемному желобу, а сам поддон установит рядом.

В заключение

Принимая решение изготовить бетономешалку своими руками, необходимо понимать, что для ее изготовления потребуется выполнение большого количества сварочных и слесарных работ. Вы должны обладать такими навыками или иметь помощника, который это умеет. Также будет неплохо посмотреть в сети дополнительные фото и видео материалы, ознакомившись с уже накопленным другими людьми опытом.

Работа должна начинаться с определения уже имеющихся материалов. На основании проведения такой ревизии необходимо сделать чертежи или эскизную схему будущего устройства. После этого приобрести все недостающие материалы и инструмент, и тогда приступать к изготовлению.

При ограниченном бюджете покупать оборудование, которое понадобится только на одно строительство, нерентабельно. Если же фирмы, предлагающие аренду инструмента, еще не открылись по соседству, изготовленная бетономешалка своими руками станет отличным способом сэкономить! Если же подойти к самодельному устройству с тщанием, оно прослужит не один год.

Виды бетономешалок

Предварительно изучив механизм работы бетономешалок и их характеристики, удастся подобрать конструкцию, подходящую под нужды конкретного строительства. Ведь зачем усложнять себе работу, если удастся обойтись простым механическим устройством?

С другой стороны, загружая бетономешалку под завязку, закончить заливку фундамента быстрее не удастся – это приведет к банальной перегрузке двигателя и его скорому выходу из строя.

Механические или электрические?

Выбирая конструкцию будущего «помощника», следует сразу же определиться со способом его работы:

механические бетономешалки – работают от ручного привода, при замесе большого количества бетона крутить ворот нужно вдвоем;
электрические бетономешалки – работают от сети, но присоединение мотора требует хороших знаний автомеханики.

Если на стройке задействованы несколько сильных и выносливых человек, можно обойтись ручной бетономешалкой. Ингредиенты смеси загружаются или одновременно, или поочередно. Единственное неудобство – конструкции с подвижной бочкой, а не внутренним валом, не позволяют добавлять воду в процессе перемешивания. Бочку нужно обязательно останавливать, открывать люк и заливать воду. Люк закрывается и смесь опять мешается.

Электрические бетономешалки позволяют замешивать большие объемы бетона за кратчайший срок, с работой же отлично справляется один человек. Следует учитывать, что моторы высокой мощности требуют трехфазной сети, поэтому при выборе объема бака следует заранее рассчитать и мощность мотора. Если ко двору подведена только линия 220 В, о тяжелых растворах придется забыть.

Принудительные, гравитационные или вибрационные?

От принципа работы бетономешалки будет зависеть и ее конструкция:

бетономешалки принудительного действия отличаются неподвижной емкостью, в которой вращаются лопасти, закрепленные на валу;
гравитационные бетономешалки перемешивают бетон за счет вращения собственно емкости, в которой лопасти находятся жестко закрепленными на стенках;
вибрационные бетономешалки не могут похвастаться большой производительностью, зато обеспечивают высококачественную и однородную смесь без пузырьков.

При этом и гравитационные, и принудительного действия бетономешалки могут быть как механическими, так и электрическими. Вся разница в том, что механическая бетономешалка принудительного действия имеет горизонтальную ось, а электрическая может иметь и вертикальную.

Для их изготовления понадобится металлическая емкость. Самый элементарный вариант – металлическая бочка со стенками толщиной от 2,5 мм.

Вибрационные самодельные бетономешалки доступны каждому владельцу перфоратора. И хотя залить фундамент с их помощью не получится, сделать заливной пол в ванной или замешать раствор для плитки вполне реально. При этом конструкция проще некуда и не требует непосредственного участия человека. Так что с работой справится даже женщина.

Объем бетономешалки

Важным критерием выбора является вместимость будущей бетономешалки. Например, для работ по заливке фундамента потребуется емкость в 200 литров минимум. При этом стоит учитывать, что готовой смеси получится на 15-25% меньше – в зависимости от возможностей загрузки.

Вручную такой объем бетона можно замесить, хотя и достаточно тяжело – рука будет уставать.

Самодельное устройство имеет еще один существенный недостаток – сброс смеси зачастую производится в полном объеме. Поэтому лучше заранее озаботиться тачкой соответствующей вместительности. Если же есть возможность сделать механизм частичного сброса – лучше не пожалеть времени на его создание. Это существенно упростит эксплуатацию вместительных электрических бетономешалок и позволит работать вдвоем, нагружая по две тачки.

Чертежи и устройство простых бетономешалок

Если объемы строительства небольшие, можно обойтись простыми бетономешалками, создание которых не потребует серьезных трудовых и денежных затрат.

Вибрационная бетономешалка из перфоратора

Наличие насадки-миксера обязательно для любых строительных работ. Но вот держать дрель, пока она замешивает раствор в ведре, тяжело и время теряется зря. При наличии же перфоратора с ручным включением ударного механизма, можно быстро изготовить вибрационную бетономешалку:

Потребуется перфоратор мощностью 1-1,3 кВт. Менее мощные будут неэффективны.
Изготавливается вибратор – основная действующая часть бетономешалки. Неправильно сделанный вибратор просто не замешает бетон. Его форма должна напоминать двояковыпуклую линзу – плоские края и выпуклая середина. Например, это могут быть сложенные вместе и зафиксированные металлические тарелки. Диаметр диска рассчитывается исходя из 20 см на 1 кВт. Для перфоратора 1,3 кВт понадобится вибратор диаметром 25 см.
Подбирается круглая емкость. Расстояние от ее стенок до вибратора должно равняться его радиусу. Так, для вибратора диаметром 25 см понадобится емкость диаметром 50 см.
Устанавливается кронштейн для перфоратора. Положение вибратора рассчитывается так, чтобы его расстояние до дна равнялось его диаметру, в данном примере это 25 см. Количество раствора над вибратором должно быть такое же.

Готовность раствора при работе такой бетономешалки определяется по отсутствию поднимающихся пузырьков и образованию мелких волн на поверхности. Если цемент или песок некачественный, раствор может и не образовывать волны. Тогда смесь готова, когда перестает шевелиться и булькать.

Бетономешалка с ручным приводом из бочки

Понадобится собственно двухсотлитровая металлическая бочка, металлическая труба диаметром 2-3 см, фланцы, болгарка и сварочный аппарат:

В бочке прорезается загрузочное отверстие и два противоположных отверстия для трубы, которая и будет являться осью. Ось можно продевать как через центр бочки, так и по диагонали. Во втором случае смесь будет перемешиваться более качественно.

Изнутри бочки к стенкам приваривается 2-3 лопасти – чтобы смесь не приставала к стенкам и лучше перемешивалась. Лопасти должны проходить вдоль всей бочки, но не прилегать вплотную к стенкам – иначе в швах будет постоянно скапливаться раствор.

Продевается труба, ее концы привариваются и фиксируются фланцами.
Изготавливается стойка для бетономешалки. Ее высота должна быть такой, чтобы было удобно загружать ингредиенты смеси, не поднимая их слишком высоко, но и чтобы мешать не приходилось, согнувшись в три погибели. На опорах под ось нужно сделать уключины, которые позволят оси свободно крутиться. Можно использовать как полую трубку большего диаметра, так и подшипники.

Нужно обязательно предусмотреть широкое, прочное и устойчивое основание, связывающее ножки опор. Это предотвратит шатание бетономешалки в процессе работы.
К оси привариваются рычаги. Не стоит забывать, что они должны располагаться противоположно друг другу. Чем длиннее рычаг – тем легче сдвинуть бочку. Но слишком длинный рычаг не удобен в работе, так что следует держаться золотой середины.

Крышка загрузочного люка должна плотно закрываться – чтобы смесь не вытекала. Можно вырезать крышку большего размера из такой же бочки и по периметру проклеить плотной резиной. А можно использовать часть от этой же бочки, оставшуюся от вырезания загрузочного отверстия. Для этого надо просто приварить по краю сантиметровую металлическую полосу и тоже уплотнить ее резиной.

Похожая конструкция и у бетономешалки открытого типа. Только вместо подвижной бочки внутри крутятся лопасти, которые также приводятся в действие человеческими усилиями. Для ее изготовления понадобится собственно бочка, и трубы круглого и прямоугольного сечения. Бочка укладывается на бок, с нее срезается верх. Лучше оставить как можно больше бочки – чтобы удавалось замешивать большее количество бетона.

По бокам прорезаются отверстия для вала. Но, в отличие от гравитационной бетономешалки, лопасти навариваются на сам вал. Можно использовать любые детали, даже лопасти от комбайна!

Выгружается смесь также переворотом всей бочки.

Такие бетономешалки – очень бюджетный вариант, но требует постоянного участия двух работников. Если же приходится трудиться в одиночку, понадобится устройство с электродвигателем. Например, вариант открытого типа можно быстро усовершенствовать, подсоединив к ней двигатель.

Электроприводные «заводские» бетономешалки

Не обладая уверенными навыками сварщика, лучше не пытаться самому повторить заводские модели бетономешалок. Но при наличии опытного соседа можно изготовить отличную технику практически из ничего! При этом такая бетономешалка прослужит больше 10 лет, помогая в строительстве всему дачному поселку.

Самодельная гравитационная бетономешалка из металлолома

После этого придется поездить по пунктам приема вторсырья и авторазборкам в поисках нужных деталей:

листы металла толщиной от 2,5 мм для стенок и 5 мм для дна груши;
маховик от автомобиля, к примеру, от «Волги» или МАЗа, ступица и бендикс – для механизма вращения груши;
подшипники для опрокидывания груши (можно обойтись системой «труба в трубу», обильно смазывая уключину);
металлические трубы квадратного сечения и разного диаметра – для основания, посадочного места и поворотного колеса.

Когда все материалы собраны, можно приступать непосредственно к изготовлению бетономешалки:

Сгибаются и свариваются вместе элементы корпуса. Гнуть сталь можно кувалдой, даже если отдельные части не получатся идеально ровными, при сваривании вместе они примут нужную форму.

Пока груша не сварена вместе, к нижней ее части, вырезанной из 5-миллиметровой стали, крепится механизм вращения. Желательно делать его съемным – транспортировать разборную бетономешалку проще.

Свариваются вместе части груши. Сначала совмещаются центральная и нижняя части. Для этого края центрального обода надрезаются и загибаются вовнутрь – для ограничения выхода нижней части. Через верх в центральный обод вставляется нижняя деталь и с помощью простукивания кувалдой продавливается до упора вниз. Когда края выровнены, их можно сваривать.

Верхняя часть груши опускается в центральную, края центрального обода также подрезаются и загибаются вовнутрь. С помощью гвоздодера верх «выковыривается» также до упора и тоже приваривается.
Изнутри груши привариваются лопасти, способствующие перемешиванию смеси. Чтобы раствор не скапливался в швах, лопасти крепятся на небольшом расстоянии от стенок.
Можно приступать к изготовлению посадочного места, обеспечивающего опрокидывание груши. Учитывая большой вес даже пустой емкости, нужно озаботиться высокой надежностью и прочностью рамы.

Механизм опрокидывания нужно делать на маховике с шестеренкой – так опрокинуть полную емкость получится даже одному. Можно сварить шестигранное колесо или приладить любое другое.

Изготавливается редуктор, который и будет передавать крутящий момент от двигателя на грушу. Шкивы на валу и двигателе рассчитываются так, чтобы получалось до 25 оборотов груши в минуту.

Чтобы крупные части смеси не попадали в механизм вращения, над венцом можно наварить полоску, но этот этап – необязателен.

В принципе, бетономешалка готова. По желанию ее можно покрасить – для защиты металла от коррозии, хотя в процессе эксплуатации она все равно приобретет классический серый цвет.

Бетономешалка принудительного типа из жестяной кастрюли

Если же ее нет, можно заказать кастрюлю диаметром 60 см и глубиной 50 см у знакомого жестянщика. После этого остается только приладить механизм, лопасти и сделать люк:

Размечается центр емкости – именно там и будет находиться вал. Вырезается люк для выгрузки смеси. Прямоугольный вырезать проще, но тогда вся смесь ломанется в тачку. Лучше сделать поворотный полукруглый люк.

Для этого по центру вырезанного полукруга приваривается стержень, на котором и будет поворачиваться люк. Чтобы смесь не вытекала, над срезом люка приваривается полоса, под которой и будет двигаться шторка.

В перевернутом состоянии, на установленный подшипник крепится двигатель с редуктором. Чтобы надежно зафиксировать двигатель и обеспечить нужное натяжение ремня, двигатель устанавливают на приваренные ко дну емкости рейки.

Для усиления каркаса емкости из стали толщиной 2 мм по верхнему краю обязательно приваривается обод из стального прута или трубы. Также можно сделать ребра жесткости по бокам и снизу емкости.

После того, как установлены колеса, опора и механизм вращения, всю конструкцию можно перевернуть. На вал крепятся лопасти и все фиксируется одним болтом – чтобы конструкция была легко разборной. Важно правильно продумать положение лопаток-лопастей – одна должна снимать раствор со стенок, вторая отделять его от дна, и еще несколько – перемешивать середину.

Можно обойтись конструкцией из лома и крестовины из водопроводного фланца. Если же лопасти сделать подвижными, их положение можно настраивать в зависимости от типа смеси.

Бетономешалка принудительного действия готова! В ней можно мешать практически любые смеси, делать их жидкими или плотными, добавлять щебень крупной и мелкой фракции. Такую же бетономешалку, но горизонтального типа, можно сделать, руководствуясь чертежом.

Наглядно процесс сборки бетономешалки из стальной бочки представлен на видео:

Это один из простейших способов сделать нобходимую строительную технику с минимумом затрат!
