Принцип работы балансировочного крана на отоплении. Балансировочный клапан для настройки системы отопления

Эффективную работу отопительной системы во многом определяет ее сбалансированность. Она позволяет предотвратить вероятность возникновения ситуаций, когда в один радиатор подается избыточный объем теплоносителя, в то время как в другой его подается недостаточное количество. Для этого в состав отопительной системы должны входить балансировочные клапаны Danfoss, принцип работы которых позволяет произвести гидравлическую балансировку (увязку) потоков теплоносителя по различным элементам отопительной системы или же стабилизировать в них циркуляционные давления или температуры.

При необходимости можно производить установку трубопроводной дросселирующей арматуры других производителей, которая исключит нестабильность работы системы отопления, сложный запуск системы, неравномерное распределение теплоносителя и связанный с этим неравномерный прогрев помещений.

Какие клапана бывают?

Балансировочные клапана принято разделять на:

• автоматические (динамические), которые способны поддерживать постоянным перепад давления в стояках двухтрубной или расход в стояках однотрубной системы отопления;
• ручные (статические), которые могут использоваться как регулировочная диафрагма, в тех системах, где нет автоматического регулирующего устройства или же установленный регулятор не позволяет ограничивать предельное значение расхода. Они относятся к устройствам вентильного типа.

Клапан балансировочный из латуни

Следует отметить, что все современные системы отопления, в которых используются радиаторные терморегуляторы, являются динамическими системами. В результате функционирования, радиаторный терморегулятор, постоянно реагирует на малейшие изменения температуры воздуха в помещении, меняя тем самым расход теплоносителя, что приводит систему отопления в постоянно меняющийся (динамический) режим работы. Данный режим работы обуславливает необходимость применения автоматических (динамических) балансировочных клапанов.
Также клапана принято классифицировать в зависимости от:

• используемой рабочей среды: воды, гликолевого раствора, пара;
• параметров рабочей среды: давления, расхода, температуры;
• места установки: подающий или обратный трубопровод, байпас;
• типа здания (одноквартирного или общественного);
• рабочей функции, предусматривающей регулировку давления, температуры, расход рабочей среды. Возможна также их комбинация;
• типу присоединения, которое может быть резьбовым или фланцевым.

Для изготовления клапанов могут использоваться различные материалы. Статические клапаны, как правило, изготавливаются из латуни (могут иметь фланцевое и резьбовое соединение) или чугуна (только фланцевое присоединение). При изготовлении динамических изделий может использоваться латунь, чугун или углеродистая сталь, позволяющая обеспечить требуемые технические характеристики.

Для удобства регулирования клапана могут комплектоваться:

• фиксатором настроенного положения;
• индикатором положения затвора и значением настройки;
• патрубком для дренажа участка, на котором монтируется клапан
• измерительной диафрагмой, позволяющей обеспечить высокоточное определение расхода;
• патрубками для измерения расхода теплоносителя, давления и перепада давления на клапане.

Принцип работы клапана

Основное отличие клапана балансировочного от запорного заключается в том, что он может работать, когда затвор находится в промежуточном положении. Стоит отметить, что конструктивное исполнение балансировочного клапана может быть различным. Существуют клапана, у которых шток располагается под углом относительно потока, а золотник изготавливается не только прямой, но и цилиндрической, конусной или радиальной формы. Рассмотрим принцип работы клапана, имеющего прямой шток и плоский золотник.

Клапан с прямым штоком

В процессе работы клапана происходит изменение проходного сечения между парой золотник — седло. За счет этого и достигается сбалансированность системы. Золотник располагается в плоскости, параллельной оси трубопровода. В то время как в плоскости, располагающейся перпендикулярно перпендикулярной оси трубопровода, располагается резьбовой шпиндель, с которым шарнирно соединен золотник. В корпусе клапана находится неподвижная резьбовая гайка, которая совместно со шпинделем образует ходовую пару.

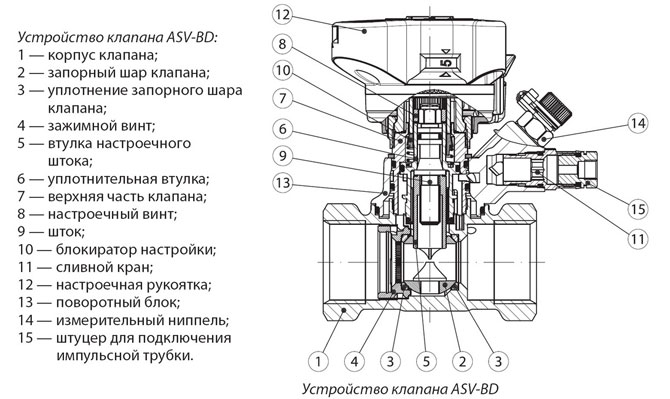

За счет вращения настроечной рукоятки крутящий момент передается через шпиндель и связанную с ним неподвижную резьбовую гайку, в результате чего золотнику сообщается поступательное движение, в результате которого он перемещается из крайнего нижнего в крайнее верхнее положение. Находясь в крайнем нижнем положении, золотник плотно соединяется с седлом в корпусе клапана, тем самым герметично перекрывая поток.

В зависимости от вида используемого теплоносителя герметичное перекрытие потока обеспечивается использованием наличием уплотнения между затвором и седлом, создаваемого фторопластовыми или резиновыми кольцами или по типу метал-метал. В результате изменения проходного сечения меняется пропускная способность балансировочного клапана, под которой понимается значение, численно равное расходу, выраженному в м³/ч, через полностью открытый клапан, при котором потеря напора будет составлять 1бар. Зависимость пропускной способности от изменения положения затвора можно посмотреть в технических характеристиках клапана.

Клапана BALLOREX

Польская компания BROEN BALLOREX в своей серии Venturi занимается выпуском ручного балансировочного клапана, обладающего высокой точностью регулирования. Такой клапан представляет собой вентиль, выполняющий две функции:

• клапана с ручной регулировкой;
• запорного шарового крана.

Он позволяет производить балансировку и гидравлическое регулирование, ограничение расхода, открытие и закрытие потока рабочей среды в системе, а так же измерение температуры рабочей среды и расхода при помощи штатного расходомера. Его можно приобрести в различных исполнениях. Линейка данных клапанов выпускается с диаметром условного прохода от DN 15 до DN 200 и номинальным давлением PN 16 Вар и PN 25 Вар. Клапана с условным диаметром от DN 15 до DN 50 и давлением 16 Вар имеют фланцевое присоединение, а клапана с давлением PN 25 Вар имеют резьбовое соединение.

Клапан BROEN BALLOREX

Все балансировочные клапана и их элементы (корпус клапана, измерительная диафрагма, отсечной шар, регулировочный шток) с условным диаметром от DN 15 до DN 50 изготавливаются из хромированной латуни. А балансировочные клапана, имеющие условный диаметр от DN 65 до DN 200 изготавливаются из стали также с фланцевым или резьбовым соединением.

Клапана серии Venturi при одинаковом условном проходе выпускаются с различной пропускной способностью, зависящей от типа исполнения: high (H), standard (S) и low (L). Кроме того серия Venturi выпускается двух типов Venturi FODRV и Venturi DRV данные клапана имеют измерительные ниппели контроля расхода. Все клапана данной компании могут быть установлены в любом положении на любом участке трубопровода перед отводом или сразу за ним, перед сужением трубопровода или после.

Также данная польская компания предлагает автоматические балансировочные клапана в различных модификациях. Клапана Ballorex DP устанавливаются на обратном трубопроводе, обеспечивая на циркуляционном кольце необходимый перепад давления при любых нагрузках. Это делает возможным поэтапный запуск объект в эксплуатацию благодаря возможности зональной балансировки. Использование Ballorex DP позволяет устранить шумовые явления, которые вызываются избыточным давлением, создаваемым в других частях отопительной системы.

Клапана от датского производителя

Еще одним производителем является датская компания Данфос, поставляющая клапана всех типов, отличающихся высоким качеством исполнения. Ручные клапаны MSV-BD LENO™ относятся к клапанам нового поколения. Они позволяют решать задачи по гидравлической балансировке систем отопления. При этом они сочетают в себе функции, характерные для стандартного ручного клапана и шарового крана, обеспечивая тем самым быстрое и полное перекрытие потока. Большинство моделей позволяет снять данные на выходе и входе, однако у отдельных моделей ниппель предусмотрен только с одной стороны.

Автоматический клапан ASV-M

Автоматический ASV-M, цена которого позволяет говорить об оптимальном соотношении цены и качества, можно использовать как запорную арматуру и при необходимости присоединения импульсной трубки от ASV-P(V). ASV-I. Он позволяет ограничивать максимальный расход перемещаемого теплоносителя. Клапан комплектуется специальными заглушками под измерительные ниппели. Установив ниппели можно измерить расход теплоносителя, который протекает через конкретный участок системы.

Клапана серии ASV отличаются высоким качеством исполнения. Они позволяют поддерживать постоянную разность давлений между подающим и обратным трубопроводами. ASV-P, устанавливаемый на обратном трубопроводе, отличается фиксированной настройкой 10 кПа. В то время как ASV-PV имеет измеряемую настройку 5-25 кПа, а ASV-PV Plus – 20-40 кПа.

Как выполняется монтаж?

При выполнении монтажа очень важно обеспечить требуемое положение клапана. При этом стрелка на корпусе должна совпадать с направлением движения теплоносителя. Такое положение позволит обеспечить не только нужное расчетное сопротивление клапана, но и требуемый расход. При этом, стоит отметить, отдельные производители допускают возможность установки клапана не только по направлению, но и против потока. Шток, при этом, у большинства моделей, может занимать различное пространственное положение.

В процессе монтажа стоит защитить рабочие органы арматуры от попадания различных механических загрязнений. Для этого перед клапаном надо установить грязевик или специальный фильтр. Чтобы устранить турбулентное движение жидкости необходимо предусмотреть перед и после клапана прямые участки достаточной длины. Данное требование в обязательном порядке указывается в документации к клапану.

Заполнять систему отопления, оснащенную балансировочным клапаном, необходимо особым образом. Для этого в системах, оснащенных динамическими клапанами, надо обязательно предусмотреть заправочные штуцеры, которые надо расположить в непосредственной близости от клапана на обратном трубопроводе. А клапана, смонтированные на подающем трубопроводе, необходимо предусмотрительно закрыть. Для настройки балансировочного клапана используется специальный расходомер или таблицы перепада давления и расхода. Однако в любом случае первоначальный расчет выполняется еще на стадии расчета отопительной системы.

Для регулировки количества проходимой жидкости в различных сечениях по заданному расходу в несколько отверстий используется балансировочный клапан. Данные устройства имеют ручную регулировку или автоматическую, позволяющие регулировать давление в системе трубопровода. Данная функция , и вентилями, для регуляции расходов, но в отличии от них только балансировочным клапаном можно регулировать гидравлическое местное сопротивление.

Современные большие системы отопления не способны справляться с неравномерным движением теплой воды, что приводит к неправильному прогреву помещений в разных комнатах. Часто неправильный расчет водоснабжения приводит к тому, что расход теплоносителя очень высок, и не вся жидкость доходит до радиаторов в дальней комнате.

Чтобы уровнять расход теплой воды которую подают котлы в разных ветках отопительной системы используются балансировочные клапаны, которые обеспечивают качественную работу теплоносителей.

Назначение изделия бывает различным – его используют как в трубопроводе горячей воды, для жилых помещений различного типа и размеров, в том числе если в трубопровод установлены электрические тепловые насосы.

Чаще всего данное устройство используют специалисты по гидравлическим системам, для регуляция местного уровня гидравлического сопротивления, при помощи уменьшения или увеличения сечения внутри механизма. Оно простое в устройстве, благодаря механической работе может функционировать бесперебойно. После того как мы разобрались что это такое, можно приступить к выбору изделия и его монтажу.

Принцип работы и конструкция

Схема клапана для балансировки похожа на конструкцию обычного шарового крана, но в ней есть отличительные детали:

1. Индикатор для затвора;
2. Измерительная диафрагма;
3. Патрубок на которые устанавливается кран;
4. Фиксатор положения.

Корпус обычно изготавливается из латуни или стали. Так же для правильного функционирования в конструкции установлена мембрана в виде уплотнителя. Седло и затвор следят за расходом жидкости. Так же в конструкторе располагается шток вентиля, он бывает четырех видов: прямой, косой, поднимающийся или опускающийся. Чтобы понять, как работает данное устройство можно ознакомиться с рисунком ниже.

Как видно на изображении, шток имеет косую форму, что позволяет снизить гидравлическое сопротивление. Такой агрегат имеет высокую точность управления расхода жидкости регуляторами перепада давления и отличные показатели по длительности эксплуатации не смотря на температуры теплоносителя.

В чем отличие от крана и вентиля?

Для регулирования проходимости жидкости является дешевым аналогом оригинального клапана, который позволяет произвести регулирование проходным сечением более плавно и точно. Так же у второго в конструкции предусмотрены отверстия, для измерений количества проходимой жидкости расходомером.

Вентиль по сути является более простым балансировочным клапаном, так как он так же служит для регулирования сопротивления проходящей жидкости, но в нем не предусмотрены отверстия для измерения количества нагретого жидкого материала.

Еще одно изделие, контролирующее расход теплоносителя – балансировочная арматура. Она работает по такому же принципу что и стандартные вентили, хотя существуют модели с отверстиями для измерений. Возможность делать замеры – важный показатель для правильной установки подобных устройств, поэтому при выборе изделий остановитесь на тех, которые имеют в своей конструкции отверстия для этого.

Виды клапанов

Всего существует две разновидности изделий для гидравлической балансировки систем отопления:

• Автоматический или динамический, предназначен для поддержки постоянных перепадов в давлении двухтрубных отопительных систем или для контроля за расходом в однотрубной системе отопления.
• Ручной клапан для балансировки – используется как диафрагма там, где невозможно ограничить предельные значения расхода жидкости, к ним относится устройство вентильного вида.

Кроме того, данные изделия классифицируются по различным зависимостям: тип и параметры рабочей среды, вид помещения, функциям и разновидностям соединений. Например, существует модели для установки в многоквартирном доме, а есть экземпляры для монтажа в частном доме. Так же есть подвиды балансиров для монтажа в «жидкий теплый пол».

Как выбрать

Если вы решили установить в свою отопительную систему запорно-балансировочный клапан, то определитесь заранее, какое изделие подходит в вашем случае по четырем факторам:

1. Тип управления – автоматический или ручной балансировочный вентиль;
2. Функции– для чего и с какой целью вы будете устанавливать устройство, для многоэтажного или одноэтажного частного дома будет монтироваться изделие;
3. Способ крепления – фиксирующие фланцы или резьбовое;
4. Популярность производителя – не следует приобретать поделки неизвестных фирм, обратите внимание на модели таких компаний: Danfoss, Watts, HERZ, Cimberio.

Когда вы определились с выбором, можно смело приобретать изделие. Произвести установку можно самостоятельно, но лучше обратиться к специалисту: проблема в том, что настраиваются они специальным устройством, без которого правильно смонтировать агрегат не получится.

Монтаж своими руками

Установка в систему водопровода горячего снабжения или отопительную систему возможно только если устройство предусмотрено её проектом и существуют проблемы с распределением жидкостей.

Произвести монтаж установки можно самостоятельно, главное учитывать правила установки и определенные особенности работ. Под рукой нужно иметь схемы трубопровода водоснабжения или отопления.

Правила установки

• С целью избежать турбулентность внутри контуров, изделие нужно устанавливать на прямом участке трубы;
• Соблюдайте направление потока горячей жидкости, оно указывается на корпусе изделия, это же правило уместно если устанавливается дополнительно обратный клапан;
• Перед тем как производить монтаж обязательно промойте отопительный трубопровод и слейте всю жидкость из него;
• После того как монтаж произведен, обязательно должна быть произведена настройка балансировочного клапана, позволяющая в будущем правильно функционировать устройству;
• При монтаже следите за положением шпинделя и других деталей конструкции, они должны соответствовать стандарту;

Видео монтажа

Подробное описание конструкции и принцип работы, а также правильная установка балансировочных клапанов в системе отопления показана в данном видеоролике, на примере модели Cimberio Cim 777.

В этом же видео описано как правильно производить регулировки балансировочных клапанов. Ролик поможет как специалисту в области установки отопительных систем, так и обычному домохозяину, который решил установить изделие и отрегулировать правильно без вызова мастера. Специалист в установке гидравлических конструкций, сделает подсчет мощности трубопровода, расчет необходимого давления и подберет подходящие в вашем случаи показатели.

Какой бы ни была отопительная система, она предполагает проведение настройки, которая может осуществляться определенным способом. Это необходимо для того, чтобы параметры на отдельных участках были приближены к расчетным. Тем самым удается добиться эффективности работы. Для регулировки можно использовать разные средства, однако самым распространенным и современным является балансировочный клапан, принцип работы которого представлен в статье.

Необходимость использования

Отопительные системы предполагают необходимость проведения балансировки, которая представляет собой гидравлическую настройку. Целью данных манипуляций является приведение по отдельным ветвям схемы к необходимому значению, только так к каждому радиатору будет поступать нужное количество тепла. Если речь идет о простых системах, требуемый расход теплоносителя обеспечивается с помощью правильно подобранных диаметров труб.

Использование в сложных системах

Сложные системы в своей работе предусматривают регулировку специальными шайбами, величина прохода которых обеспечивает протекание воды в нужном объеме. Перечисленные методы являются устаревшими, сегодня используется современный способ, который выражен в установке балансировочных клапанов. Эти устройства представляют собой ручные вентили, с помощью которых производится регулировка потока теплоносителя. Механизм имеет дополнение, которое перекрывает поток, для этого используются штуцеры.

Принцип работы

После того как вы узнали, для чего используется принцип работы которого будет описан ниже, можно приступать к установке устройства. Для начала следует разобраться с принципом Для этого можно представить тупиковую ветвь, которая имеет несколько радиаторов, последние выступают в качестве потребителей энергии. По трубам к ним подается определенный объем теплоносителя, подогретого до расчетной температуры. Она определяется в зависимости от того, какое количество тепловой энергии будет необходимо для обогрева помещений.

Используется в том случае, когда радиаторы лишены а расход воды для каждого из них является постоянным. Упомянутое устройство должно находиться на обратном трубопроводе, в том месте, где его можно врезать в общую магистраль. Это позволяет осуществлять необходимые измерения, выставив вентиль на нужное число оборотов. Определенный постоянный расход воды в регулируемой ветви будет гарантирован. Однако пользователи достаточно часто сталкиваются с тем, что величина расхода изменяется, это может произойти, когда на радиаторах установлены термостатические регуляторы. Они призваны управлять интенсивностью нагрева помещения и создают на пути воды препятствие, уменьшая объём ее поступления. При этом в обратном общем трубопроводе расход объема теплоносителя будет меняться.

Для справки

Ручной балансировочный клапан будет гарантировать определенный объем теплоносителя, что позволит добиться необходимого эффекта, когда число батарей невелико и не достигает 5 штук. Если ограничить пределы регулирования термостатов, то имеющаяся схема может быть легко настроена. Если же количество радиаторов больше упомянутого, то они пойдут вразнос. Термостат, установленный на первой батарее, будет перекрывать поток теплоносителя, что станет причиной увеличения потока на втором радиаторе. На нем станет закрываться клапан, расход перейдет на третий радиатор и так далее. В конечном итоге такая работа приведет к тому, что одни батареи будут излишне перегреваться, а другие останутся холодными, при этом произойдет разбалансировка ветки. Автоматический балансировочный клапан должен быть установлен на стояке или ветке с достаточно большим количеством отопительных приборов, только тогда система будет работать четко.

Принцип работы клапана на стояке с большим числом радиаторов

Если будет использоваться автоматический балансировочный клапан в условиях, которые были описаны выше, то принцип действия здесь несколько иной. Настройка вентиля при этом осуществляется на максимальный расчетный расход воды. В ходе работы, когда термостат какой бы то ни было батареи будет уменьшать потребление горячей воды, давление на участке станет расти. Автоматический регулятор получит импульс посредством капиллярной трубки, это позволит устройству быстро отреагировать, скорректировав расход воды, тогда остальные термостаты не успеют сработать, перекрывание потока не произойдет, а система останется гидравлически сбалансированной.

Классификация

Балансировочный клапан, принцип работы которого был описан выше, представлен к продаже в широком ассортименте. Прежде чем сделать приобретение, вы должны разобраться в классификации. Таким образом, при выборе необходимо учитывать расчетные параметры системы в точке установки. Мастер должен обратить внимание на максимальное давление рабочей среды и номинальный параметр, а также учесть разность давлений в обратном и подающем контуре.

Клапан может относиться к тому или иному классу в зависимости от области использования. Так, устройства применяются на объектах индивидуального строительства, жилищно-коммунального хозяйства, в условиях промышленных объектов и на участках магистральных трубопроводов. Балансировочный клапан, принцип работы которого вам должен быть известен перед приобретением устройства, может быть выбран по типу трубопроводной системы, которая рассчитана на кондиционирование, горячее или холодное водоснабжение, охлаждение или отопление. Помимо прочего, описываемые приборы различаются по типу теплоносителя, как то пар, вода или раствор гликоля. По типу установки клапаны разделяются на фиксированные и регулируемые.

Основные типы клапанов

Если вас заинтересовал клапан балансировочный MSV, то он представлен к продаже в широком разнообразии, среди прочих моделей можно увидеть устройства с ручной регулировкой, с помощью которых легко настроить отдельные участки системы и весь трубопровод, определяя давление и расход среды в контрольных точках. С помощью ручных балансировочных клапанов можно отключить отдельные участки, освободив их от рабочего теплоносителя. Основным достоинством является невысокая стоимость, однако вы должны обратить внимание на некоторые недостатки. Среди основных - возможность установки баланса только для средних расчетных параметров постоянного тока. При колебаниях потока, что происходит в водопроводных системах, балансировка может нарушиться.

Автоматический балансировочный клапан, цена которого составляет 6000 рублей, может быть и автоматическим, его устанавливают на обратном и входном контуре. Еще одна разновидность клапанов предусматривает возможность регулировки температуры рабочей среды.

Особенности установки

Если вы решили приобрести балансировочный клапан «Данфосс», то первоначально должны ознакомиться с особенностями проведения монтажа. Для того чтобы гарантировать точность измерений, до и после устройства должны располагаться участки трубы, лишенные изгибов. Длина участка будет зависеть от диаметра. До клапана длина прямой трубы должна оказаться равна 5 диаметрам труб, после клапана длина должна составить два диаметра или больше. Если не учитывать данные рекомендации, когда устанавливается балансировочный клапан «Данфосс», то погрешность в измерениях может достигать 20 %.

Отопительная система нуждается в периодической регулировке. Теплоноситель должен равномерно распределяться по ней, а значит, требуется наличие специального оборудования, которое будет помогать производить регулировку правильно. Таким приспособлением часто выступает балансировочный клапан.

Путем гидравлической балансировки теплоноситель распространяется по всем без исключения участкам схемы отопления.

Простые варианты систем подразумевают регулировку расхода теплоносителя путем подбора оптимального диаметра труб по периметру.

Также применяются специальные шайбы, проход в которых рассчитан на бесперебойное протекание воды, и равномерный нагрев элементов.

Каждый из этих вариантов использовался в отопительным схемам старого образца. Новый метод – монтаж балансировочного клапана, который представляет собой обычный вентиль, регулирующий количество подачи теплоносителя.

Особенность конструкции

Качественная деталь включает в себя надежные комплектующие элементы:

• Прочный корпус из латуни, который имеет патрубки с резьбой для подсоединения труб. Внутри изделия расположено седло в виде специального вертикального канала.
• Регулировочный шпиндель. Рабочая часть представлена конусом, который вкручивается в седло. В результате задействования шпинделя поток теплоносителя перекрывается.
• Резиновые уплотнительные кольца.
• Колпачок, выполненный, как правило, из пластика. Встречаются также металлические варианты.

Отличительной особенностью приспособления является наличие двух специальных штуцеров.

Они отвечают за следующие функции:

1. Определяют за давление внутри системы как до, так и после клапана.
2. Подсоединяют трубку капиллярного типа.

Каждый из штуцеров измеряет давление, и если обнаруживается перепад значений на регулирующем механизме, вычисляют расход воды.

Принцип действия

Балансировочные клапаны предназначены для того, чтобы с их помощью добиться максимальной отдачи всех нагревательных элементов системы, а также в любой момент произвести ее регулировку.

Содержание

Для эффективного функционирования системы отопления, реальные параметры ее работы должны быть близки к расчетным значениям. Важно обеспечить грамотное распределение потоков теплоносителя по контурам, стабильное давление и температурный режим. Решить данный спектр задач позволяет специальное устройство – балансировочный клапан для системы отопления.

Балансировочные клапаны, применяемые для систем отопления

Назначение устройства

Все ответвления системы отопления должны получать расчетное количество теплоносителя. Раньше простые системы регулировались за счет использования труб различного диаметра. В сложных устанавливались особые шайбы, смещая которые можно было менять сечение трубопровода. Сегодня применяется особый клапан, функционирующий по принципу вентиля.

Балансировочный вентиль снабжен двумя штуцерами, благодаря которым :

• измеряется давление потока теплоносителя до и после прохождения через клапан;
• подсоединяется капиллярная трубка, позволяющая осуществлять регулировку.

Основываясь на показаниях устройства, можно определить перепад давления при прохождении воды через регулятор, и рассчитать, согласно инструкции, сколько требуется поворотов рукоятки, чтобы оптимизировать работу отопительной системы.

Обратите внимание! Ряд производителей предлагает балансировочные клапаны с цифровым табло, но такие устройства имеют более высокую стоимость.

Балансировочный клапан в разрезе

Принцип работы

Рассмотрим, зачем необходима балансировка системы отопления и как она происходит. Если несколько радиаторов отопления подсоединены к тупиковой ветке трубопровода и не оснащены термостатами, расход теплоносителя для каждого прибора отопления будет постоянным. Чтобы в каждый из приборов попадало требуемое количество нагретой воды, на обратку, в месте подключения трубы к общей магистрали, устанавливается ручной регулятор. Его вентиль выставляется на определенное количество оборотов с целью уменьшить или увеличить диаметр проходного отверстия.

Но такой вариант не подходит для системы с постоянно меняющимся расходом теплоносителя. В этом случае необходим балансировочный клапан, принцип работы которого позволяет уменьшить объем подачи нагретой воды за счет создания препятствия на пути потока.

Ручной балансир рассчитан на стабилизацию потока теплоносителя для 4-5 приборов отопления. Если в системе большее число радиаторов, их нагрев будет неравномерным.

Установив балансировочный клапан для системы отопления на максимальный расход, мы получим следующую ситуацию: термостат, отвечающий за регулировку любого из радиаторов, снизит потребление нагретого теплоносителя, в результате чего давление в системе начнет постепенно расти.

Балансировочный клапан получит сигнал о растущем давлении (для этого задействуется капиллярная трубка) и сработает, корректируя поток жидкости. За счет того, что термостаты на остальных радиаторах не успеют перекрыть подачу теплоносителя, давление в системе и потребление теплоносителя будет сбалансировано.

Конструкция

Регулировочные клапаны различаются по конструкции. В классическом варианте устройство снабжено прямым штоком и плоским золотником, регулировка происходит за счет изменения проходного сечения между золотником и седлом. Поступательное движение золотника обеспечивается вращением рукоятки.

Также выпускаются балансиры со штоком, расположенным под углом относительно потока теплоносителя, золотник может иметь конусообразную, радиальную или цилиндрическую форму, и приводиться в действие сервоприводом.

Конструкция балансировочного клапана

Виды устройств

Балансировочный клапан для системы отопления, принцип работы которого зависит от конструктивных особенностей, может быть механическим (ручным) и автоматическим.

Механический балансир

Ручной балансировочный клапан устанавливается вместо классических регулировочных шайб и подобных устройств. Механический регулятор рассчитан на работу в системе с постоянным давлением транспортируемой среды. При помощи механического клапана можно не только обеспечить требуемое сечение трубопровода, но и отсоединить отдельный прибор отопления из сети, слить с него теплоноситель через специальный кран. Ручной клапан отличается невысокой стоимостью и может быть снабжен приспособлениями для измерения давления в системе с обеих сторон от регулятора и фактического расхода транспортируемой среды.

Механический балансировочный клапан

Автоматический балансир

Автоматический балансировочный клапан – устройство, позволяющее оперативно изменять рабочие параметры автономной отопительной сети в соответствии с перепадами давления и потреблением нагретого теплоносителя. На каждый трубопровод автоматические балансиры устанавливаются парой.

Балансир и запорный клапан на подающем трубопроводе ставит ограничение на расход теплоносителя в соответствии с расчетными требованиями. На обратную магистраль монтируют клапан, препятствующий резким перепадам давления. Такой подход дает возможность разделить отопительную систему на отдельные участки, которые могут функционировать независимо друг от друга. Выравнивание давления и регулировка подачи теплоносителя осуществляются в автоматическом режиме.

Автоматический балансировочный клапан

Варианты применения

Вентиль для балансировки также задействуется :

• В малом циркуляционном контуре твердотопливного отопительного котла, замкнутого на теплоаккумулятор. Регулятор дает возможность обойтись без установки смесительного узла для поддержания температуры теплоносителя в контуре на уровне не ниже 60 градусов. Вентиль для балансировки на трубе подачи отвечает за то, чтобы в котловом контуре расход теплоносителя был выше, чем в отопительном.
• Для регулировки работы бойлера косвенного нагрева. Балансир регулирует подачу нагретого теплоносителя непосредственно от котла на змеевик, установленный в емкости с водой для ГВС.

Рабочее применение балансировочного клапана

Установка и эксплуатация

Установка балансировочного клапана выполняется согласно требованиям производителя. Если на корпусе имеется стрелка, устройство монтируют таким образом, чтобы направление стрелки совпадало с направлением потока транспортируемой среды, чтобы клапан мог создавать расчетное сопротивление. Некоторые производители выпускают балансировочные краны, которые можно устанавливать в любом направлении. Пространственное расположение штока в большинстве случаев не принципиально.

Чтобы клапан не вышел из строя по причине механического повреждения, перед ним устанавливают фирменный фильтр или стандартный грязевик. Для исключения нежелательной турбулентности, клапаны рекомендуется ставить на прямых участках трубопровода, минимальная протяженность которых указывается в инструкции от производителя.

Если отопительная система снабжена автоматическими клапанами, заполнять ее следует через специальные заправочные штуцеры, установленные рядом с клапанами на трубе обратки, при этом балансировочные вентили на подающей трубе закрывают.

Настройка балансировочного клапана осуществляется с использованием таблицы с показателями перепада давления и расхода теплоносителя (прилагаются к устройству) либо с применением расходомера для балансиров. Но первоначальный расчет расхода и эксплуатационных параметров должен быть выполнен еще на этапе проектирования системы отопления.

Собранная конструкция балансировочного клапана

Чтобы каждый балансировочный кран в системе отопления исправно функционировал, желательно отдать предпочтение продукции от зарекомендовавших себя производителей. В их число входят регуляторы, выпущенные под торговой маркой Danfoss (Дания), серии Venturi от BROEN BALLOREX (Польша).

Заключение

Балансовые краны рекомендуется использовать на всех ответвлениях отопительной системы, включая контуры теплого пола, а также в системе ГВС. Это позволит оптимизировать их работу и экономить энергоноситель. При этом важно выбрать качественные устройства, грамотно их смонтировать и правильно настроить.
