В общем надо было что-то с этим делать, и я решил перенести стиралку в другой конец комнаты и поместить её между газовой плитой и стеной у окна. По предварительно снятым замерам всё выходило «тютелька в тютельку»: ширина шкафчика, который надо было изъять, равна 40 см, машинки - 40 см. Однако в процессе демонтажа шкафа у стыка пола и стены показалась труба отопления, которая мешала установить стиралку в нишу, и если деревянный шкафчик легко подрезается, то с машинкой, естественно ничего не поделаешь. Пришлось наспех сооружать небольшой пьедестал (на высоту трубы) и установить на него машинку, но уже тогда всё было предельно ясно - пришло время ремонтироваться.

Как оказалось впоследствии, машинка не только запустила этот неизбежный процесс, но и стала, пожалуй, главным элементом, который повлиял на проектирование и выбор дизайна будущей кухни.

Исходные данные

Итак, что же я имел на старте всего этого мероприятия. Кухня площадью 6,2 м2 (по техпаспорту), на которой много лет не делалось никакого, даже косметического ремонта. Кухонный гарнитур так вообще стоял со времён сдачи дома, а это уже без малого - 40 лет. Оконная рама старая, деревянная. Холодильник старый, требующий замены. Газовая плита относительно новая, но не отвечающая требованиям супруги.

В общем из того, что предполагалось забрать со старой кухни и перенести в новую оставались лишь микроволновка и упомянутая в прологе стиральная машинка.

Остаётся только добавить, что старая планировка кухни и расположение на ней всех элементов всегда казалось мне жутко неудобным, не практичным и не рациональным, а посему я начал вести борьбу за каждый сантиметр, за каждый клочок свободного пространства, и, забегая вперёд, хочу признаться, что у меня это получилось.

Общие положения

Не открою Америки, если замечу, что прежде чем начать , необходимо создать проект помещения в целом. Для этого необходимо знать точные размеры помещения, а также положение существующих коммуникаций. Бездумное расположение света, розеток, разводка воды и канализации, вентиляции и прочих вещей на ранних этапах ремонта, как правило, не даёт о себе знать, а вот уже ближе к финишу оно может сильно бросаться в глаза, нарушая как эстетику, так и функциональность помещения. Так что если вы не являетесь профессионалом, но считаете себя «самоделкиным» и верите в свои силы, то начните ремонт с изучения базовых данных, так сказать, прописных истин. Найдите в интернете и изучите статьи из разряда «20 типичных ошибок при проектировании кухни», « », « а» и т.п. Из них станет понятно, какие существуют стандартные размеры мебели, какие бывают кухонные фасады, на какой высоте навешивается настенный ряд шкафчиков и какое расстояние рекомендуют соблюдать между ним и напольным рядом.

Ну и для того, чтобы наконец начать «рисовать» шкафчики на бумаге, надо либо заранее приобрести всю крупную отдельно стоящую и встраиваемую бытовую технику, либо чётко представлять и знать её монтажные размеры и учитывать в проектировании. Для чего это нужно и так должно быть понятно.

Проектирование

Вернёмся же конкретно к моей кухне. Как я уже писал выше, на выбор концепции моего гарнитура повлияла стиральная машинка, главной фишкой которой является вертикальная загрузка белья. То есть, в отличии от большинства стиралок, в моей «рабочей» является верхняя плоскость, а все остальные могут быть скрыты от глаз стороннего наблюдателя. Так и родилась идея угловой кухни, где сторонами угла являются шкафчики, а вершиной - машинка. Такое расположение наиболее рационально и даёт максимальную функциональность.

На снимке выше уже видно новое окно, установленное без подоконника и в уменьшенный проём. Старый проём на мой взгляд был слишком большим для такой комнаты, а от подоконника я отказался, потому что на его место планировал подогнать столешницу. В это же время была сделана разводка электричества и смонтированы блоки розеток для бытовой техники. Позже состоялась укладка плитки на пол и стены, поклейка обоев. К окончательному проектированию гарнитура я подошел, имея следующую картину.

Чертить кухню я взялся в автокаде, потому что всяким PRO100 не обучен, да и не ставил себе такой первоначальной цели. Хотя не скрою, что если освоить эту специализированную программу, то в дальнейшем она по вашим готовым размерам шкафчиков сама произведёт их деталировку и даже предложит оптимальный крепежный элемент. Мой автокадовский чертёж вышел куда более простым, но, вместе с этим, довольно наглядным.

Примечание редакции: для проектирования можно было также воспользоваться . Особенных заний для использования не требуется - берите и рисуйте.

Пробежимся по основным моментам, касающимся получившихся у меня шкафчиков:

Напольный ряд я решил поставить на декоративные алюминиевые ножки, с возможностью регулирования их по высоте. На мой взгляд, эстетически это выглядит лучше, чем глухой цоколь, да и к тому же остаётся (хоть и ограниченный) доступ под шкафчики (для швабры или тряпки, для визуального осмотра на предмет течи из водопровода или канализации). Наличие декоративных ножек обязательно учитывается при дальнейшей деталировке шкафчиков (см. деталировка).
Фасады шкафов 1 и 5,6 (на самом деле это один шкаф, как и 2,3, просто в первоначальном виде думал, что это будет два шкафчика, а нумерацию уже оставил как есть, чтобы не менять) будут открываться вверх при помощи газовых лифтов.

Фасад шкафа-сушки (2,3) будет открываться вверх при помощи системы авентос HF.

Дверцы шкафов 4 (над стиралкой) и 8 (под мойкой) будут распашными на обычных дверных петлях с доводчиком.
В шкаф 9 будет встраиваться духовой шкаф, поэтому он будет полым, предусмотрен лишь небольшой выдвижной ящичек под ним для хранения противеней и решётки-гриль.
Шкафы 10.1-10.3 - это три одинаковых шкафа с выдвижными ящиками, которые будут стянуты межсекционными болтами. Почему именно выдвижные ящики, а не просто полочки? Дело в том, что содержимое выдвигающегося ящика легко окинуть взглядом. Чтобы добраться до вещей, стоящих в глубине, не приходится проводить археологические раскопки. Полки же зачастую превращаются в «кладбище» посуды и припасов, о которых хозяева просто-напросто забывают.

Деталировка и фурнитура

Давайте представим себе, что размеры вашего шкафчика должны быть 600х700х300 мм. Вы берёте и заказываете детали шириной 600, высотой 700 и глубиной 300 мм, а потом пытаетесь их подогнать. Естественно, на выходе у вас ничего путного не получится, потому что вы не учитываете толщину детали и то, как эти детали между собой будут состыкованы и расположены в готовом изделии. Вот именно для этого и необходимо делать деталировку - разделение готового изделия на отдельные его составляющие.

Прежде чем я перейду к большой таблице с готовыми деталями для моей кухни, разъясню ещё несколько моментов, что откуда и как берётся.

Высота шкафчика напольного ряда. Рекомендуемая стандартная высота напольного ряда равна 860 мм. Толщина столешницы обычно равна 28 или 38 мм (у меня 38мм). Высота декоративных ножек от 70 мм и выше (у меня 100мм). Вот и получается, что высота шкафчика (самого короба) в моём случае равна: 860 -38 - 100 = 722 мм. Для удобства дальнейших расчётов я принял просто 720 мм.

Выдвижные ящики могут быть нескольких видов:

Короб ящика собран из того же материала, что и остальная кухня (ЛДСП) и крепится на роликовые или телескопические направляющие. Как говорится - дёшево и сердито.

Метабоксы, тандембоксы и т.п. По сути это уже готовые ящики с системами крепления и регулировки, под которые только лишь подгоняется дно и задняя стенка (вырезается из ДСП). Системы эти не дешевые, однако просты и удобны в монтаже. Плюс выглядят они очень солидно. У каждого производителя существуют схемы по расчёту установочных размеров, присадке и монтажу их тандембоксов. Обязательно скачайте их из интернета, либо возьмите у продавцов, изучите и приступайте к деталировке.

Газовые лифты и авентос монтируются на шкафчики верхнего ряда и предназначены для открывания и удерживания на весу фасадов. На строительном рынке или в магазине продавец проконсультирует вас по поводу этих штук, от вас лишь надо сообщить материал и размеры фасада, который надо открывать/удерживать.

Итак, представляю ещё раз схему кухни и деталировку, которая получилась у меня на выходе.

Деталировка кухни (ЛДСП, пластик, ДВП, столешница)

		Размеры ШГВ	Кол-во, шт	Материал	Примечание

	Шкаф над холодильником

					2 отв. под петли

	Шкаф-сушка над мойкой				2 отверствия под петли в верхнем фасаде; вырез под стекло в нижнем. Садятся на авентос HF . Стекло лакомат.



	Шкаф над стиралкой


					2 отв. под петли

	Шкафчик настенный				2 отверствия под петли в каждом фасаде; вырез под стекло в нижнем. Садятся на дверные петли и газовые лифты. Стекло лакомат.



	Кухонный потолок



	Шкаф под мойку


					по 2 отв. под петли
	Шкаф для духовки




					Фасад ящика
					Дно ящика
	Шкафы напольные - 3 шт				Выдвижные ящики на базе тандембоксов Boyard Swimbox SB 01-02 GR .1/400





					Дно ящиков
					Задняя стенка
					Задняя стенка
	Столешница				*делается вырез для подоконника
					*делается вырез для подоконника
Примечание: 1 - подчёркиванием обозначается сторона детали, которая оклеивается кромкой ПВХ, двойное подчёркивание означает, что кромкой оклеивается две стороны детали с таким размером. Если толщина кромки равна 1 мм и выше, то её обязательно нужно учитывать при деталировке.
ЛДСП Kronospan Пластик Abet Laminati 410 Groove Кромка Polcemic 50S 06/22 Столешница Egger 38 мм, цвет Лацио серо-голубой, матовый. Стекло лакомат (2 шт)

С этой деталировкой я отправился в контору, которая занимается распилом и оклейкой ДСП, выбрал подходящие на мой вкус материалы и оформил заказ. За весь материал с работой вышло 660 долларов (из них 120 за столешницу).

Пока изготавливался мой заказ, я занялся непосредственно закупкой всей необходимой фурнитуры, метизов, а также бытовой техники. Всё, что мне понадобилось для кухни, приведено в таблице ниже.

Фурнитура, метизы, бытовая техника

Наименование		Кол-во, шт	Цена за 1 шт, у.е.	Итого, у.е.	Примечание
Лифты газовые
Ручки фасадные
Ножки алюминиевые хром
Петли дверные GTV	с доводчиком
	без доводчика
Петли для навешивания шкафов
Профиль для навешивания
Авентас HF
Тандембоксы Boyard	L=400, H=84 и 200				С доводчиками

Лоток-вкладыш
Направляющая телескопическая

Варочная поверхность	Kuppersberg FQ4TGW
Духовой шкаф	Wirpool AKP 461WH
	Полигран

ВСЕГО:

В итоге стоимость гарнитура (без техники) составила 1270$: фасады, каркасы, фурнитура, столешница, стекла.

Сборка готовых изделий

И вот уже через несколько дней мне привезли и сгрузили перед подъездом кучу досок из ламинированного ДСП, сверху присыпали фасадами из пластика, добавили пару листов ДВП и 38-миллиметровую эггеровскую столешницу. Всё это добро я распределил по комнатам квартиры, предварительно произведя необходимую сортировку деталей, чтобы я точно знал, где и какой шкаф у меня находится

Начинается самая ответственная, но, вместе с этим, и самая кайфовая часть работы - сборка готовых изделий.

Оборудование и инструмент для сборки

В работе мне потребуются следующие инструменты:

угловые струбцины (при работе с конфирматами без них никуда). Купил на рынке дешёвенькие хлипенькие и усилил их двумя полосками ДСП. Собрал ими кухню, шкаф в комнату, комод и обувницу и много чего ещё соберу.

Шуруповёрт + дрель;
Электролобзик;
Специальное сверло под конфирматы (евростяжки) и бита-шестигранник;
кернер (или шило) и пара карандашей;
угол столярный, рулетка и линейки;
Набор молотков и киянка.

Перед началом сборки я изготовил также несколько шаблонов для рассверливания деталей под склейку на деревянные шканты, но сразу же в процессе работы отказался от этой затеи - конфирматы надёжно и крепко стягивают изделие.

Сбор изделий надо проводить на большой ровной плоской поверхности и тем лучше, чем она больше площадью.

Чтобы не запутаться в процессе работы со сторонами деталей и их ориентированием, обязательно сделайте на них пометки карандашом типа «ПР ВН» (правая боковина внешняя сторона) или «Дно» т.е. так, чтобы было понятно вам.

Очень рекомендую проводить разметку и монтаж крепёжных элементов (например крепления для газовых лифтов или присадка телескопических направляющих для выдвижных ящиков) на отдельных деталях, когда они ещё не собраны в короб - согласитесь, что намного удобнее развернуть отдельно взятую деталь, чем каждый раз крутить-вертеть на столе целый короб.

Алгоритм работы нехитрый:

разметка при помощи угольника (линейки) и карандаша;
накернивание (можно шилом или гвоздём) места под закручивание шурупа;
закручивание шурупа.

Накернивать советую обязательно, потому что просто так закрутить шуруп в ламинированную ДСП не получится, он будет прокручиваться и соскальзывать, что всегда вызывает немалое раздражение.

Когда разметка под крепёж или присадку сделана, можно приступать к сборке самого короба. Вот тут уже главными инструментами являются угловые струбцины, дрель и шуруповёрт.

Работаем по похожему алгориту:

разметка места под сверление конфирматным сверлом при помощи угольника (линейки) и карандаша;
накернивание;
фиксация деталей на угловые струбцины;
сверление конфирматным сверлом;
стягивание деталей конфирматом.

Короб собран, теперь осталось навесить на него фасад, прикрепить петли навешивания на стену и прибить заднюю стенку из ДВП.

Фасад крепится к коробу на дверных петлях без доводчика. Отверстия в фасаде под крепление петель вырезаются фрезером диаметром 35 мм (в моём случае этим озаботилась контора, у которой я заказывал детали).

Дальше крепим к фасаду ответные части для установки газовых лифтов и ставим сами лифты. Лифты можно устанавливать в трёх положениях, в зависимости от которых фасад будет открываться под тремя разными углами (меньше 90, 90 и больше 90 градусов).

Во внутренние части короба крепим петли под навешивание.

На финише остаётся закрыть конфирматы пластиковыми заглушками, прибить заднюю стенку и прикрепить к фасаду ручку.

Получился такой шкафчик, который у нас будет расположен над холодильником.

Сборка шкафа № 2,3 с системой авентос

Авентосы бывают разных видов и устанавливаются они на разные шкафы. Для шкафа-сушки наиболее удобным является авентос системы HF (это авентос на два фасада, которые открываются одновременно г-образно вверх), который и был мною приобретён. Установка такого изделия в шкафчик не проста, но и не является какой-то уж сверхзадачей. К авентосу всегда идёт подробная доходчивая инструкция, следуя которой вы обязательно добьётесь успеха. В моём авентосе фирмы Kessebohmer была даже специальная «карта сверления» отверстий, которую просто надо было приложить к проведённым заранее линиям на боковинах (вычисляются по формулам, приведённым в инструкции) и сверлить прямо в неё.

Крепим силовые механизмы с рычагами к боковинам.

Теперь время за фасадами. Верхний фасад литой, нижний с вырезом под стекло. К шкафчику крепится верхний фасад на обыкновенные дверные петли, между собой фасады соединяются специальными накладными петлями Clip Top (угол раскрытия 120 градусов). На снимке ниже они показаны верхней красной стрелкой. Нижняя стрелка показывает на отверстия под петли, которые ошибочно просверлили на шараге. Отчитывать уже их сильно не стал, а проблему решил сам: приклел в дырки деревянные кругляши и покрасил белой краской - всё равно при раскрытом авентосе, тыльная сторона фасада не видна глазу.

На нижний фасад так же крепятся ответные планки, для защёлкивания на них рычагов. Ну и вот как это дело выглядит уже в сборе. Остаётся только отрегулировать ход рычагов и положение фасадов (всё есть в инструкции). Шкаф-сушка № 2,3 собран.

Шкаф № 5,6 в процессе сборки

Теперь займёмся тремя напольными шкафами №10. Главная их особенность - установка внутрь выдвижных систем (тандембоксов).

Опять же повторяюсь, весь процесс выполняется согласно схемам присадки, которые поставляются вместе с изделием. Сначала к боковинам шкафа присаживаются и крепятся направляющие.

Выдвижной ящик установленный на направляющие. В верхнее отверстие защёлкивается фиксатор, который крепится к фасаду.

Фиксатор прикреплённый к фасаду выдвижного ящика.

Система очень удобна, потому что позволяет в случае чего просто снять фасад с ящика. Плюс тандембоксы оснащены системой регулировки фасадов по вертикали и горизонтали, что особенно удобно, когда выдвижных ящиков много (у меня 9 штук) и надо их подогнать друг под друга.

Крепление фасадов к выдвижным ящикам

Сверлим отверстия в фасадах и крепим ручки. Сверлить фасад нужно с внешней стороны, а к внутренней нужно плотно прижать кусок какой-нибудь дощечки, тогда сверло на выходе из ДСП не будет крошить его и отверстие получится ровным.

Шкаф с выдвижными ящиками практически готов.

Завершаем сборку шкафа установкой декоративных алюминиевых ножек. Ножки состоят из двух частей: одна (с внешней резьбой) крепится саморезами ко дну шкафа, вторая (собственно ножки) навинчивается на резьбу. Такая система позволяет регулировать ножки по высоте, чтобы, например, компенсировать небольшие неровности пола.

Остальные шкафы напольного ряда (под мойку, под духовой шкаф) ничем особо не примечательны, их сборка точно такая же. Единственное чем, они отличаются от остальных: задние стенки в них отсутствуют (к мойке необходима подводка труб воды и канализации, а духовому шкафу необходимо свободное вентилируемое пространство для циркуляции горячего воздуха).

Монтаж кухни

Итак, наши изделия собраны, теперь пора приступать к монтажу кухни.

Настенный ряд

Настенный ряд шкафчиков в настоящее время принято навешивать не на обычные глухие петли, а на специальные мебельные петли с крючком, которые цепляются за металлическую планку-профиль, прикрученную к стене. Преимущество таких петель в том, что уже вывешенный на профиль шкафчик можно будет регулировать как по высоте, так и по глубине, что очень удобно, для выставления фасадов соседствующих шкафчиков в одной плоскости.

Навешиваем шкафчики верхнего ряда и при помощи отвёртки регулируем петли вверх-вниз, вперёд-назад так, чтобы фасады соседствующих шкафчиков находились в одной плоскости, а сами шкафчики висели по уровню.

Нижний ряд

Плотно составляем шкафчики напольного ряда, регулируем их по высоте (закручивая/откручивая ножки) и стягиваем межсекционными болтами.

Накрываем шкафчики столешницей и снизу через царги (поперечные планки) фиксируем столешницу саморезами. Можно прибегнуть также к помощи уголков.

На столешнице размечаем места для встраивания мойки и варочной поверхности, сверлим сквозное отверстие для того, чтобы можно было вставить лезвие лобзика и вырезаем куски столешницы.

Отверстия столешницы покрываем слоем силиконового герметика, а также наносим герметик на лицевую сторону столешницы по краю отверстия. Вставляем мойку и удаляем резиновым шпателем выдавленные излишки герметика. То же самое нужно проделать и для варочной поверхности, но только необходим термостойкий герметик.

Нижний ряд в сборе. Столешница на правом ряду плотно подогнана к окну.

Ну а вот как это выглядит всё вместе.

Монтаж кухонного потолка и барной стойки

Следующим этапом работ стал монтаж кухонного потолка и барной стойки. Кухня небольшая, пространства на ней не много, поэтому выбор был сделан именно в пользу барной стоечки, а не традиционного стола, место для которого оставалось только у входа комнату, что, согласитесь, вообще неудобно.

Специально для потолка было вырезано четыре детали из ДСП (того же, из которого собирались шкафчики). Две детали были сделаны с закруглением, которые должны будут стать завершением потолка. К стене детали крепились при помощи утолщённых уголков и саморезов, но основная масса потолка легла на шкафчики верхнего ряда. Ничего сложного.

Для барной стойки был вырезан кусок такой же эггеровской столешницы размерами 2000х400 мм, край которого тоже сделан с радиусом. Получилось, что стойка и элемент потолка над ней имеют идентичные размеры.

В столешнице сверлим отверстия (14х170) и сажаем их на скрытые полкодержатели, предварительно закреплённые по свободной стенке.

Обычно рекомендуемая высота установки барной стойки равна примерно 1100 мм от пола, но у меня вышло немного выше. Высота моей стойки была подогнана так, чтобы в свободное пространство между ней и напольным рядом смогла поместиться микроволновка. Получилось как-то так.

Чуть позже над стойкой и под ней появятся рейлинговые трубы с различными крючочками, баночками для специй и лоточками

Ну и завершила всю композицию стойка/потолок 50-я хромированная труба с держателем для бокалов и полочкой для фруктов. Под стойкой на трубе установил держатель с крючками для полотенец.

Пока ехали заказанные барные стулья, я немного апгрейдил стену над стойкой изготовив для неё самую дорогую картину, которую только мог.

Ну и вот что из этого, собственно, получилось. На своём месте уже рейлинговые трубы с крючками, плюс в потолок были врезаны светильники и добавлен ещё один держатель для бокалов.

Что получилось в итоге

Всё, моя кухня своими руками теперь готова.

В нашем Instagram и Одноклассниках много интересных идей! Подписывайся:)

После завершения ремонта на кухне вы наверняка решите купить новый кухонный гарнитур. Как правило, магазины предоставляют услуги по сборке за дополнительную плату. Но зачем же платить деньги, когда можно сэкономить? Ведь сборка кухни своими руками не так сложна, как кажется на первый взгляд.

Чтобы собрать кухню самому, понадобится минимальный набор инструментов.

- Шуруповерт – подойдет любой, даже самый дешевый. Его наличие заметно упростит процесс сборки.
- Перфоратор с набором буров и переходник на дрель со сверлом по дереву. Он нужен, если вы хотите повесить шкафы на бетонную стену. Для деревянных стен можно использовать и шуруповерт со сверлом.
- Ножовка или лобзик, чтобы отпилить столешницу.
- Также нужно иметь шестигранный ключ для монтажа мебельного крепежа, некоторые производители добавляют его в комплект фурнитуры.
- И, конечно же, стандартные инструменты, которые должны быть в каждом доме: молоток, уголок, уровень, нож-резак, рулетка и плоскогубцы.

Процесс сборки кухни

Если вы раньше не имели дела со сборкой мебели, то перед сборкой кухни обязательно изучите стандартную инструкцию. В ней схематично показано, какие детали для чего используются, а также указан порядок работ.

Если вы прикрутите деталь не на свое место, придется разбирать её, а это снизит прочность соединения. Особенно это касается дешевых шкафов из модулей ДСП, часто дверцы из них вырываются вместе с корнем.

- В первую очередь на боковые доски крепится крестообразное крепление для дверок. Их прикручивают двумя саморезами, в заранее подготовленные отверстия.
- Закрепите на боковые стенки рельсы для выдвижных шкафов, потом это будет сделать неудобно.
- Затем во все несквозные отверстия вставляют деревянные чопики (их также часто называют шканты или деревянные дюбели), чтобы произвести начальный крепеж. Эти детали помогают собрать более ровный каркас, а также увеличивают прочность конструкции. Лучше всего посадить их на клей. Вставляете шкант в одно отверстие, второе надеваете на его конец и сжимаете их.

Затем, убедившись, что детали расположены ровно, вкручиваете с помощью шестигранника мебельный шуруп, он окончательно стянет две детали. Поверх надевается пластмассовая заглушка под цвет мебели.
Далее, если предусмотрены ножки, прикручиваете их на место и подгоняете высоту. В дешевых кухнях обычно вместо регулируемых ножек идут обычные пластиковые насадки – , которые прибиваются снизу, чтобы не испортить панели.
После сборки шкафа прибейте на боковую стенку лист ДВП.
На навесных шкафах нужно закрепить фурнитуру для крепления. Обычно сейчас для этого используются регулируемые навесы. Они крепятся к боковым стенкам шкафа вплотную на верхних углах.

Процесс сборки навесного шкафа можно посмотреть на этом видео:

Сборка выдвижных ящиков

- Сами стенки для выдвижных ящиков собирают таким же образом, как и шкафы – стягивают шурупами.
- Соберите 3 стенки и вставьте в дно лист ДВП.
- Затем закрепляют фасад ящика. Для этого обычно используется стяжка-эксцентрик.

Стяжка-эксцентрик для крепления фасадной дверки

Для её крепления сначала закрутите шуруп в фасад, а затем вставьте конец со шляпкой в отверстия на боковых стенках. На боковых деталях есть большое круглое отверстие внутри шкафа – гнездо для втулки. Нужно вставить втулку в отверстие и повернуть, чтобы он захватил шляпку шурупа, которая будет идти сбоку. Чтобы проще было понять его устройство, просто посмотрите схему крепления на фото.
Далее на нижние углы ящика прикрутите роликовые направляющие. Ролик на направляющей ящика должен быть расположен сзади, а на внутренней – спереди.
Потом просто вставьте направляющие друг в друга под углом, на этом сборка выдвижного ящика завершена.

Установка кухни

Приступаем ко второму этапу – установке кухни на место. Дверцы пока не вешаем, они будут мешаться.

В первую очередь устанавливают боковой шкаф, обычно это мойка. Чтобы сюда проходили трубы, заранее сделайте отверстия в стенке из оргалита.
Затем устанавливают следующие напольные шкафы. Сразу же они регулируются по высоте и при необходимости в них делают пропилы.
После установки всех шкафов свяжите их между собой. Для этого используют саморезы 30 мм или межсекционная мебельная стяжка. Второй вариант более надежный, так как у саморезов слишком маленькие шляпки и они могут вылезти вместе с корнями. Достаточно будет по 4 стяжки на напольные шкафы и по 2 штуки на навесные.

Крепление мойки

- Если вы решили поставить встроенную мойку, нужно сделать круглое отверстие в столешнице. Чтобы врезать мойку в столешницу, произведите разметку и просверлите круглое отверстие большого диаметра. Далее по разметке отпилите столешницу лобзиком и прикрутите её на специальный крепеж, который идет в комплекте.
- Удобнее всего это делать до крепления столешницы. Не забудьте обработать стык вдоль края герметиком!

Обязательно нужен помощник, который сможет поддерживать столешницу при распиле, иначе кусок отпадет и оторвет часть покрытия. Чтобы сделать эту работу самому, можно предварительно наклеить на столешницу малярную ленту. После того, как вы отпилите круглое отверстие, кусок останется висеть на скотче.

Крепление встроенной плиты происходит таким же образом, но его лучше производить в конце, чтобы не повредить технику.
Установка обычной мойки на шкаф гораздо проще. Нужно только прикрутить её снизу на саморезы.

Крепление столешницы

- Сделайте разметку столешницы, добавив напуск 1 мм с краев, или крепите её вплотную к стене. Ничего страшного, если у стены будет оставаться щель, вы потом скроете её плинтусом.
- С помощью лобзика с мелкими зубцами отпилите столешницу по размерам.
- В угловой кухне стыковка столешниц происходит с помощью специальной металлической планки, которая закрывает щель между двумя столами. Она прикручивается на торец столешницы.

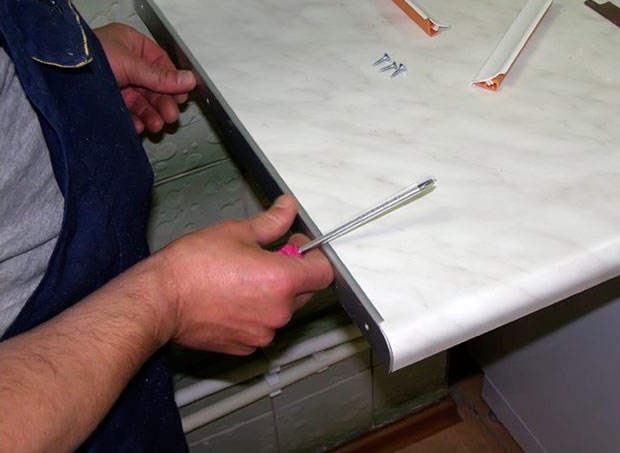

- Торцы у плиты обязательно закройте завершающей металлической планкой. В местах, где нет действия тепла, можно использовать для этого дела . Она клеится с помощью фена на ровную и чистую поверхность распила.

- Закрепляя столешницу, установите её с припуском впереди примерно на 3 см, чтобы края находились на одном уровне. Крепление происходит снизу с помощью саморезов.

Крепление стеновой панели

- Если вы решили не делать на кухне фартук из стекла, плитки или мозаики, существует хороший и быстрый способ защитить рабочую поверхность от влаги и жира – стеновые панели. Они продаются обычно размерами по 3 м в длину и позволяют быстро и надежно защитить место над кухонным столом.
- Крепление панелей происходит на обычные дюбели. Шляпки скрываются шкафами, поэтому при разметке учтите это, и оставляйте припуск. Дюбели нужно располагать примерно в 1 см от края панели.

Крепление навесных шкафов должно происходить минимум на высоте 60 см над столешницей, иначе будет неудобно готовить.

Чтобы вырезать отверстие под розетку, понадобится специальная насадка на дрель – коронка.

Крепление навесных шкафов

Подвесы для крепления на стену

Отступите от столешницы не менее 60 см и сделайте отметку на стенах. От нее отступите вверх на высоту шкафов, и прочертите линию их крепления.
Пробурите отверстия и закрепите планку (шину). На неё вы повесите регулируемые подвесы. Крепление к стене на анкеры более надежное, чем на дюбель-гвозди.
Подвесьте шкаф на шину, зацепив за нее крючки. Чтобы шкаф висел ровно и вплотную к стене, подрегулируйте 2 болта на подвесах, закрутив или ослабив их.
Начинайте установку с угла. Если стена неровная или имеет угол меньше 90 градусов, то потребуется закрепить фальш-панель, чтобы скрыть щель.
После установки скрепите шкафы стяжками.

Крепление дверок

- Теперь можно повесить дверцы на шкафы. Для этого закрепите петли саморезами в круглые углубления на фасаде.
- Наденьте дверцу на крестообразные пластины, которые вы прикручивали в самом начале, и затяните болты.
- Затем закройте дверцу и проверьте её положение. Подрегулируйте её по горизонтали и вертикали с помощью двух болтов.

Регулируйте высоту дверок с помощью шурупов на петлях

Завершающие работы

Заделываем щель между столом и стеной с помощью установки пластикового плинтуса. Его первая часть крепится саморезами к стене, а сверху защелкивается декоративная насадка. Для декорирования углов используют специальные заглушки. Обычно внутрь плинтуса можно поместить скрытую проводку.
Далее производится установка бытовой техники, . Для газовой плиты закрепите вытяжку на высоте 75-85 см, а для электрической – 65-75 см. Чтобы скрыть её в шкафу, заранее предусмотрите отверстие для воздуховода в верхней стенке шкафа.

Заключение

Теперь вы знаете, как собрать кухню своими руками, и без труда сможете сделать это. Главное подходить к сборке внимательно, как говорит русская пословица: «Семь раз отмерь, один раз отрежь». Именно из-за недостаточных замеров совершается большинство ошибок у неопытных мастеров.

4150 0 0

Сборка углового шкафа кухни: практическое руководство с пояснениями

В большинстве современных типовых квартир кухня по-прежнему остается не самым просторным помещением. Именно поэтому так важно по максимуму заполнить кухню полезной мебелью и при этом не израсходовать свободное пространство. Добиться такого результата можно используя угловые шкафы. Я расскажу, что собой представляет эта мебель и как ее сделать самостоятельно.

Разновидности угловых шкафов

Угловой шкаф отличается от обычного тем, что устанавливается на стыке смежных стен. С обеих сторон к угловому шкафу пристыковывается обычная пристенная мебель. В итоге получается модульный пояс мебели, при том что во всех шкафчиках и тумбах можно одновременно открыть створки или открыть выдвижные ящики.

Применение угловой мебели позволяет более рационально использовать пространство в помещении, так как:

Створки смежных секций можно открывать разом, а не поочерёдно, как если бы использовались обычные шкафы.
Между установленными секциями нет пустот, как в том случае, если угол бы формировался из обычных шкафов.

Иллюстрации	Разновидности по способу установки
	Навесные . Эти конструкции навешиваются на смежные стены. Отличительная особенность такого варианта - это малый вес полезной нагрузки, которую можно разместить внутри – не более 30 кг.
	Напольные . Тумбы с таким расположением устанавливаются на пол. Горизонтальное расположение тумб регулируется опорами. Максимальная нагрузка тумб определяется типом и конструкцией опор.
	Напольные (сплошные). Это полноценный шкаф, который устанавливается на пол и как холодильник занимает пространство от потолка до пола.

Иллюстрации	Конструктивные особенности модулей
	Внутренний угол . Это наиболее распространённый вариант, когда шкаф устанавливается во внутренний угол между совмещёнными стенами.
	Внешний угол . Этот тип угловых модулей рассчитан на установку вплотную к стенам, которые сходятся под внешним углом.

После того как мы рассмотрели конструктивные модификации угловых шкафов, несколько слов о их наполнении и способах открывания.

Наполнение может быть, как обычным полочным, так и карусельным, когда внутри устанавливается поворотная конструкция, которая не только заменит обычные полки, но и облегчит доступ к ним. Кроме полок и карусели, в модулях с угловым расположением могут быть установлены ящики.

Способы открывания модулей зависят от типа наполнения. Например, модули с полочным наполнением комплектуются распашными створками. Карусельное наполнение предполагает установку распашных или сдвижных створок. Ящичное наполнение не предполагает использования створок.

Какую форму изделия выбрать

Выбор формы и габаритов шкафа зависит от особенностей помещения и от типа другой мебели, которая будет устанавливаться впритык к собранному модулю. Если нужно обустроить кухню с внутренним углом, шкаф собирается по форме трапеции. Если нужно обойти внешний угол, собирается г-образный или треугольный шкаф.

Размеры для сборки мебели используются стандартные, чтобы самостоятельно собранный модуль можно было состыковать с другими модулями.

Особенности сборки углового шкафа

На первом этапе в соответствии чертежом заготавливаются материалы и нарезается необходимое количество деталей. На следующем этапе из заготовленных деталей собирается корпус, состоящий из боковин, верхней и нижней части и задней стенки. В ходе последующих этапов в собранный корпус устанавливается наполнение, навешиваются створки и устанавливаются элементы для установки на пол или для навешивания на стену.

Какие требуются крепежные элементы и инструмент

Материалы . Для начала определимся с выбором сборочных материалов. Проще всего купить готовый комплект корпусной мебели и собрать его в домашних условиях. Если хочется все сделать самому от начала и до конца, потребуется запастись необходимыми материалами и раскроить их в соответствии с чертежом.

Лучший материал для сборки кухонной мебели - это ламинированная древесностружечная плита (ЛДСП). Если не уверены, что справитесь с раскроем материала, закажите изготовление деталей для шкафчика на мебельной фабрике.

Набор инструментов . Для сборки корпусной мебели из ЛДСП достаточно базового набора инструмента:

Шуруповерт с битами под саморез и со сверлами на 3 и 10 мм.
Степлер со скобами.
Монтажный нож.
Шестигранник на 5 мм.
Угольник и прочий измерительный инструмент.
Молоток или киянка.

Крепежные элементы

Иллюстрации	Типы подвесного крепежа
	Простые навесы . По сути, это обычные металлические планки с перфорацией под саморезы. Недостаток такого крепежа – невозможность регулировки, поэтому изначально нужно тщательно выставить горизонтальное положение шкафа по уровню.
	Регулируемые . Есть несколько разновидностей регулируемых навесов, но модификация, показанная на фото, самая распространённая. Посредством регулировки изменяется вертикальное положение подвесного модуля. Регулировка позволяет сдвигать конструкцию на 5 мм вверх и вниз.

Если предстоит собрать не подвесной, а напольный шкаф, понадобятся не подвесы, а опоры. Чтобы мебель можно было отрегулировать в горизонтальной плоскости, применяются регулируемые опоры. На каждой из 4 опор в соответствии с показаниями уровня выставляется необходимая высота. После того как опоры отрегулированы, настройки фиксируются контргайкой.

Как собрать шкаф – основные моменты

Иллюстрации	Установка топа (навесные шкафы)
	Подготавливаемся к сборке . Перед тем как собрать мебель, подготавливаем стол или другую ровную поверхность, которую можно использовать в качестве верстака. Кроме того, освобождаем те участки стены где будет установлена собранная мебель.
	Собираем корпус . Элементы корпуса соединяются в единую конструкцию с помощью специальных винтов – конфирматов и шкантов – деревянных чопиков. При сборке проверяем угольником, чтобы совмещение боковин с другими частями конструкции образовывали прямой угол.
	Установка уголков или петель, держателей полок . Для монтажа полок внутри собранного корпуса устанавливаются специальные держатели. Выбор этих элементов зависит от типа полок и от предполагаемой нагрузки, которая на них придется.
	Установка полок . Полки под наклоном просовываются в корпус где поочерёдно укладываются на держатели. При правильном монтаже держателей полка должна встать без перекосов и раскачиваний.
	Монтаж навесных створок . Под установку распашных створок применяются регулируемые петли, одна часть которых крепится к внутренней стороне корпуса, а другая часть к двери. На одну створку устанавливается не менее 2 петель. На створке под петлю коронкой сверлится посадочное отверстие. Ответная часть петли устанавливается на корпус внакладку с помощью саморезов.
	Монтаж подвесных креплений . Технология установки зависит от типа навесов. Обычные навесы крепятся по краю саморезами. Регулируемые подвесы крепятся в самом корпусе, а посадочный крюк выводится наружу через специально просверленное для этого отверстие.

Иллюстрации	Установка базы (модели с напольным расположением)
	Сборка корпуса . Монтаж корпуса выполняется на конфирматы и шканты без клеевых соединений. Собирать тумбу проще и удобнее на полу при условии, что поверхность пола ровная.
	Установка ножек . Технология монтажа ножек зависит от типа выбранных опор. Но, независимо от того какие опоры вы планируете устанавливать, к нижней части тумбы крепится их основание. Крепление выполняется посредством саморезов. Важный момент: длина саморезов подбирается из расчета 2/3 от толщины материалов, примененных для сборки корпуса. Настройка установленных ножек выполняется после полной готовности тумбы.
	Монтаж распашных створок . Створки устанавливаем на регулируемые петли. Петли, показанные на фото, позволяют регулировать положение створок по вылету и в горизонтальной плоскости.
	Закрепляем мойку . Способ установки мойки зависит от ее типа. Например, врезная мойка монтируется поверх уже установленной столешницы, тогда как для накладной раковины столешница вообще не нужна. Крепление той или иной разновидности мойки выполняется в соответствии с инструкцией производителя.

В нашей стране сбором мебели у себя в квартире люди занимаются самостоятельно. Насколько это верное решение – определяться должен каждый хозяин сам для себя. В нашей статье мы опишем, как собрать своими руками кухонный гарнитур.

Чтобы получить качественный результат, любая работа требует подготовки. Сборка кухни не исключение.

Шаг 1

Проверьте наличие и работоспособность всех необходимых инструментов. Зарядите аккумулятор шуруповерта, приготовьте электролобзик. Электротехнику можно заменить механическими инструментами, но это только увеличит время и сложность монтажа кухни.

Также вам может понадобиться:

Шаг 2

Просмотрите поставленный комплект мебели на дефекты и наличие всех элементов. Если обнаружили некомплект или пересортицу, можете обратиться к поставщику или же докупить самостоятельно то, чего не хватает.

Шаг 3

Прочитайте инструкцию по сбору того комплекта кухонной мебели, который вы приобрели. У кухонь, произведенных разными производителями, могут быть свои особенности по монтажу, которые стоит учесть.

Шаг 4

Вынесите из помещения все лишнее, чтобы освободить пространство для сборки, уберите весь мусор. Полы должны быть чистыми.

Обратите внимание! Чтобы в процессе монтажа шкафов не повредить напольное покрытие, можно застелить пол брезентом или другим полотном.

После подготовки и проверки инструментов, элементов мебели и помещения можно приступать к самой сборке.

Нюансы сборки кухонного гарнитура

Чтобы правильно осуществить сборку кухни, необходимо предварительно ознакомиться с особенностями и правилами монтажа.

Монтаж кухонной мебели начинают с угла, если гарнитур угловой. Линейную кухню начинают собирать с того шкафа, который будет упираться в стену.
Не рекомендуется собирать все шкафы сразу. Лишь после того, как установлен на место один собранный модуль, начинают собирать следующий. Это помогает избежать загромождения пространства.
Между столешницей и стеной должно быть расстояние в половину сантиметра.
Не стоит устанавливать фасады на верхние шкафчики сразу. Без дверей будет легче подвесить модули.
Направляющие для выдвижных ящиков крепятся к внутренней поверхности боковых стенок до момента сборки шкафов.

Установка кухни

Мнения о том, с верхних или нижних шкафов начать монтаж кухни, разделяются. Некоторые специалисты считают, что уже установленные напольные тумбы могут помешать процессу монтажа подвесных шкафов. По мнению других мебельщиков, начинать надо с нижнего ряда, от которого уже отмеряется высота крепления верхних шкафов.

Вы можете выбрать удобный для вас вариант. Мы же опишем первый случай. Но для начала необходимо рассказать общий принцип сбора шкафов и выдвижных ящиков.

Как правильно собрать элементы гарнитура

Одними из самых удобных устройств кухонного гарнитура являются выдвижные ящики. Если речь идет об узких шкафах, например, о бутылочницах, то закрепление направляющих для ящиков в них производят до того, как сам короб будет собран. Если шкаф достаточно широкий, то монтаж всех креплений для выдвижных ящиков производят после сборки модуля.

На предварительном этапе в обозначенные места также крепят крестовину от петель дверок. После этого приступают непосредственно к сборке короба.

Шаг 1. Берут боковую стенку ящика и ставят ее торцом на ровную поверхность таким образом, чтобы фасадная часть смотрела вверх.

Шаг 2. Стыкуют под прямым углом стенку шкафа с дном и фиксируют соединение конфирматами. В заводских кухнях обычно уже подготовлены отверстия для евровинтов.

Шаг 3. Таким же способом прикрепляют и другую боковую стенку.

Шаг 4. После этого устанавливают по две верхние планки, если производится сборка нижних тумб. У навесных шкафов монтируют крышку.

Обратите внимание! Торцы боковых стенок должны быть вровень с дном, а также крышкой или верхними планками.

Шаг 5. Укладывают на ровную поверхность шкаф фасадной стороной вниз и измеряют его диагонали, разница между длинами которых не должна быть более 1,5 мм.

Шаг 6. Фиксируют заднюю стенку шкафа при помощи скоб или гвоздей, располагая их на расстоянии 7 см друг от друга. Чтобы крепление задней части было более прочным, некоторые специалисты вместо гвоздей и мебельных скоб применяют шурупы.

Обратите внимание! Тумба, над которой будет установлена мойка, не имеет задней стенки, но зачастую снабжается дополнительным ребром жесткости.

Шаг 7. Ко дну напольных шкафов прикрепляют регулируемые ножки. Расстояние от них до ближайших краев должно быть около 50 мм. Ножки могут быть металлическим или пластиковыми.

В первом случае они выполняют не только опорную, но и декоративную функцию. Изделия из пластика по окончании монтажа кухни закрывают цокольной планкой. Подвесные конструкции снабжают петлями для монтажа к стене.

Выдвижной ящик собирается по такому же принципу.

Шаг 1. Четыре планки соединяют друг с другом под прямым углом, чтобы получился короб.

Шаг 2. Измеряют диагонали, длины которых не должны отличаться друг от друга.

Шаг 3. Фиксируются направляющие к боковым стенкам ящика.

Шаг 4. Монтируют фасад ящика при помощи шурупов. Иногда фасадом может служить передняя стенка короба. В этом случае она крепится к боковым перекладинам при помощи эксцентрика. Но такая конструкция редко встречается в современных кухнях.

Замеряем диагональ, обе диагонали должны быть одинаковы

Ящики лучше собирать уже после того, как собраны и установлены верхние шкафы и нижние тумбы.

Как уже отмечалось выше, чтобы нижний ряд тумб не мешал, многие специалисты рекомендуют сначала подвесить верхние шкафы.

В первую очередь правильно отмечают место крепления. Для этого от пола откладывают высоту, на которой будет находиться дно шкафов. Если человек, который будет работать на кухне чаще всего, имеет средний рост, то для низа шкафа рекомендуется отмерить 1,3 – 1,4 м. Потом от этой отметки откладывают вверх еще и высоту самих шкафов и отмечают линию, где будут установлены крепежи. Линия должна быть ровной и горизонтальной, что проверяется при помощи монтажного уровня.

Обратите внимание! Расстояние между столешницей и верхней секцией должно быть порядка 0,6 м. Поэтому если вы решили начать монтаж с нижних тумб, то отмерьте это расстояние от них вверх, чтобы выбрать высоту крепления верхних шкафов.

Навесить шкафы можно разными способами:

традиционный вариант предусматривает использование монтажных петель;
во втором случае применяют рейку, которую монтируют к стене, и своеобразный крючок, прикрепленный на заднюю стенку шкафа и цепляющийся за рейку.

Обратите внимание! Через верхнюю секцию гарнитура часто проходят вытяжной воздуховод и газовая труба. По этой причине во всех шкафа необходимо лобзиком или ножовкой предварительно выпилить отверстия для этих коммуникаций. Места всех спилов нужно обязательно обработать герметиком.

Первый способ монтажа навесных шкафов включает в себя следующие действия.

по прочерченной на стене линии отмечают место первого крепления и перфоратором просверливают отверстие;
в отверстие вставляют крепеж;
на крепление подвешивают на одной петле шкаф и, продолжая придерживать модуль, выравнивают его при помощи ватерпаса и отмечают место, где нужно просверлить отверстие для второго крепежа этого шкафчика;
после установки второго крепежа навешивают и окончательно выравнивают шкафчик.

Эту процедуру повторяют для всех шкафов.

Второй способ крепления облегчает установку верхней секции. При этом надо учесть, что в этом случае нет возможности прикрепить шкафы вплотную к стене. Такой монтаж верхних шкафов хоть и дорог, но очень прост:

сначала вдоль прочерченной на стене линии крепят специальную металлическую планку;
к верхним углам задней стенки шкафов прикручивают при помощи шурупов специальные подвешивающие устройства по типу крючков;
зацепляют крючки за рейку;
выравнивают шкаф.

Когда весь верхний ряд смонтирован и выровнен, шкафы нужно стянуть друг с другом мебельными шурупами.

Установка нижних тумб

После того как закончен монтаж верхних секций, можно приступить в установке напольных шкафов.

Обратите внимание! В нижних тумбах тоже нужно будет сделать отверстия и выемки для канализационных, водопроводных и газовых труб, а также для подсоединения электроприборов к сети.

Шаг 1. Начиная с угла, шкаф устанавливают на место.

Шаг 2. Регулируют ножки тумбы.

Шаг 3. Устанавливают и регулируют по высоте и другие шкафы.

Шаг 4. Стягивают соседние шкафы струбциной, а потом и мебельной стяжкой.

После этого на тумбы устанавливают столешницу. Сначала в ней нужно выпилить лобзиком отверстие для мойки.

Для этого укладывают столешницу на тумбы так, как она будет лежать после монтажа.
Потом выбирают место установки мойки и отмечают его карандашом.
По отмеченному контуру в крышке стола выпиливают отверстие электролобзиком.
Обрабатывают срез силиконовым герметиком.

При необходимости в столешнице делают отверстие для варочной панели и для коммуникаций.

После этого можно устанавливать крышку стола на место. Часто это делают при помощи мебельных уголков, которые прикручивают к боковым стенкам шкафов. Столешницу укладывают на шкафы и выравнивают.

Если крышка тумб состоит из двух частей, то их соединяют при помощи металлических планок следующим образом:

ножовкой планку обрезают по ширине столешницы;
промазывают герметиком одну поверхность планки;
крепят ее при помощи шурупов к срезу столешницы;
смазывают другую поверхность металлической рейки герметиком и сразу стыкуют с другой частью крышки стола.

После этого закрепляют столешницу на тумбах, вкрутив в отверстия мебельных уголков шурупы.

Завершающий этап

Завершение монтажа не требует столько физических усилий, сколько аккуратности в работе. Ведь от этого этапа зависит внешний вид гарнитура.

В месте стыка столешницы со стеной остается зазор, который закрывают плинтусом.
После этого вешают дверцы. Их регулируют при помощи специальных болтов петель.
На этом же этапе устанавливают на места выдвижные ящики, встроенную технику, проводят освещение гарнитура и монтируют фасады и цокольную плану.
Ставят на место и подсоединяю мойку.

Теперь кухня готова к эксплуатации.

Также читайте также на нашем сайте статью о фасадах для кухни своими руками.

Видео – Как собрать кухню своими руками

Видео – Как собрать кухню своими руками. Навешивание шкафов

Видео – Как собрать выдвижной ящик

Видео – Врезка мойки в столешницу
