Как подключить газовую плиту к баллону со сжиженным газом (пропан-бутан, LPG).

Подключение с помощью гибкого неметаллического шланга

Для того что бы подключить газовую плиту к баллону с пропан-бутаном вам потребуется газовый редуктор с выходным давлением 30 mbar, газовый резиновый или резино-полимерный шланг, штуцер с внутренней резьбой и носиком для подсоединения шланга.

Штуцер накручивается на входной патрубок плиты (это абсолютно допустимая процедура с точки зрения безопасности, многие производители газовых плит прикладывают такой штуцер в комплектацию плиты, для возможности подключения плиты к газовому баллону со сжиженным газом); не забудьте использовать прокладку, фум-ленту или специальный герметик в зависимости от типа используемого штуцера;
- редуктор подсоединяется к газовому баллону, здесь тоже обязательно установите прокладку;
- выход редуктора и штуцер соединяются газовым шлангом;

Для использования гибкого шланга, в соответствии с действующими правилами, необходимо обеспечить возможность его осмотра и контроля состояния на всем его протяжении. Гибкий шланг должен быть плотно закреплен с помощью хомутов в соответствии с действующими нормами и правилами.

Гибкий шланг должен соответствовать следующим требованиям:

- температура ни одной из его частей не должна превышать комнатную более, чем на 30°С; если шланг нужно пропустить сзади плиты, его следует прокладывать так, как указано на рисунке;
- он не должен быть длиннее 1500 мм (1,5м);
- он не должен иметь сужений;
- он не должен быть изогнут или перекручен;
- он не должен касаться острых кромок или углов;
- обеспечена возможность осмотра шланга для оценки его состояния.

Контроль состояния шланга заключается в проверке того, что:

Как на концах шланга, так и на всем его протяжении отсутствуют трещины, надрезы или следы обгорания;
- материал шланга не стал жестким, а сохранил свою нормальную эластичность;
- на хомутах крепления отсутствует ржавчина;
- срок годности шланга не истек.

В случае обнаружения одного или нескольких несоответствий не ремонтируйте шланг, а замените его.

Абсолютно недопустимо подключать плиту водяным резиновым шлангом. Резина таких шлангов не рассчитана на воздействие природного газа и быстро «стареет», разъедается, покрывается трещинками - а там и до трагедии недалеко!

ВНИМАНИЕ!
По завершении установки проверьте герметичность всех трубных соединений с помощью мыльного раствора, вентиль на баллоне во время проверки должен быть открыт.
Об утечке газа свидетельствуют образующиеся пузырьки. Если их нет, соединение можно считать герметичным. Ни в коем случае не применяйте для проверки открытое пламя.

Что еще полезно знать при установке и подключении газовой плиты:

Газовые жиклеры

Жиклеры для газовых плит являются очень важной деталью - через них подается в конфорку газ. Смешиваясь с воздухом он образует газовоздушную смесь, которая сгорая, и дает пламя газовой плиты. Жиклеры для газовых плит имеют в центре отверстие определенного диаметра, через которое подается газ. Этот диаметр обязательно выбивается на торце форсунки, он выражается в сотых долях миллиметра. Например, цифра 135 означает, что форсунка имеет отверстие диаметром 1,35мм.

Каждая конфорка имеет свой жиклер, от диаметра которого зависит мощность конфорки. Диаметр жиклёров для газовых плит зависит также от типа газа, на который она настроена. Если газовая плита настроена на газ от баллона, то ее жиклеры будут иметь меньший диаметр, чем жиклеры для работы от магистрального газопровода.

Любую газовую плиту можно перенастроить с одного типа газа на другой, но для этого обязательно нужно поменять жиклеры для газовых плит. Это необходимо, поскольку баллонная газовоздушная смесь по своим характеристикам отличается от смеси, образующейся из магистрального газа. Если каким-то образом подключить баллон без замены жиклера, плита будет работать нестабильно - газ начнет коптить, периодически гаснуть или вообще не загорится при включении. Поэтому, если предполагается использование баллонного газа, при покупке плиты необходимо уточнить у продавца, входит ли в ее комплектацию соответствующий жиклер. Многие производители комплектуют свои плиты запасными жиклерами для газовых баллонов. Если же этого нет, то нужные жиклеры для газовых плит продаются в свободной продаже, надо только точно знать диаметр. Информация о диаметре жиклеров для газовых плит должна быть записана в инструкции к газовой плите.

Ни в коем случае нельзя жиклёры рассверливать или запаивать!

Жиклёры для газовых плит меняются достаточно просто. В некоторых случаях может потребоваться дополнительная регулировка подачи первичного воздуха и регулировка минимального уровня устойчивого пламени.

Во многих случаях о неправильной работе плиты можно судить по пламени конфорки. Вполне "здоровая" конфорка горит ровно, сильно, но без характерного гудения, поджигается без хлопков и не гаснет самопроизвольно при установке пламени на минимум. Если соотношение газа и воздуха в смеси оптимально, огонь приобретает голубой цвет с зеленоватым оттенком, без молочно-желтых языков. При избытке воздуха пламя становится низким и горит с шипением (возможен и отрыв пламени от конфорки, отчего оно гаснет). Огонь молочно-желтого цвета и с копотью свидетельствует о недостаточном доступе кислорода, неполном сгорании газа и, возможно, о загрязнении или механическом повреждении горелки. В этом случае необходимо, прежде всего, очистить конфорку от грязи, а если пламя не выровнялось - обратиться в ремонтную мастерскую.

Занимаясь проектированием новой или перепланировкой старой кухни, необходимо помнить об обеспечении в ней качественной вентиляции и достаточного запаса воздуха. Строительными нормами оговаривается, что кухонное помещение, оборудованное газовой плитой, должно, в зависимости от числа конфорок на плите, иметь объем от 8 до 15 м3.

Чем больше объем кухни, тем лучше. Но и в большом помещении необходимо предусматривать вытяжную вентиляцию. Это может быть естественная вытяжная вентиляция, которой в обязательном порядке оборудуются кухни всех многоквартирных домов, или система принудительной вентиляции, с помощью которой загрязненный воздух удаляется из помещения на улицу вентилятором.

Немного о применении сильфонной подводки

Сильфонная подводка - это гибкая цельнометаллическая гофрированная труба из нержавеющей стали. Она дороже гибкой полимерной подводки с металлической оплеткой, зато надежнее и долговечнее. Нормативных документов, запрещающих использование гибкой полимерной подводки с металлической оплеткой нет, но существует директивное письмо Мосгаза, в котором не рекомендуется ее использование.

Оказывается, зафиксированы случаи нагрева гибкой полимерной подводки с металлической оплеткой из-за разности электрических потенциалов между "землей" и газовым стояком. В лучшем случае, эта подводка заметно нагревается (до 60- 80°С), а в худшем случае может произойти ее перегрев и разрушение. Специалисты утверждают, что в некоторых случаях оплетка рукава может настолько разогреться, что просто сожжет находящийся внутри неё шланг. Вырвавшийся на волю газ, соприкоснувшись с разогретой оплеткой, натворит бед... Сильфонная подводка тоже может нагреваться (примерно до 40°С), но из-за относительно большой площади рассеивания тепла ее разрушение маловероятно.

по материалам сайта www.ivd.ru

Из написанного можно сделать вывод, что основное предназначение сильфонной подводки - подключение газовой плиты в квартире к стояку централизованного газоснабжения. При использовании газовых баллонов вполне достаточно резинового газового шланга.

Выдержки из СНиП 42-01-2002 (строительные нормы и правила)

(отметим, что данный СНиП больше касается многоквартирных домов, для индивидуального жилищного строительства, также следует руководствоваться СНиП 31-02-2001, Дома жилые одноквартирные )

Область применения

Настоящие нормы и правила распространяются на новые и реконструируемые газораспределительные системы, предназначенные для обеспечения природным и сжиженным углеводородными газами потребителей, использующих газ в качестве топлива, а также внутренние газопроводы, и устанавливают требования к их безопасности и эксплуатационным характеристикам.

8.2 БАЛЛОННЫЕ ГРУППОВЫЕ И ИНДИВИДУАЛЬНЫЕ УСТАНОВКИ

8.2.1 Баллонные установки СУГ (сжиженный углеводородный газ), служащие в качестве источников газоснабжения жилых, административных, общественных, производственных и бытовых зданий, подразделяются на: групповые, в состав которых входит более двух баллонов; индивидуальные, в состав которых входит не более двух баллонов.
8.2.2 В составе групповой баллонной установки следует предусматривать баллоны для СУГ, запорную арматуру, регулятор давления газа, ПСК, показывающий манометр и трубопроводы высокого и низкого давления. Число баллонов в групповой установке следует определять расчетом.

8.2.5 Индивидуальные баллонные установки следует предусматривать как снаружи, так и внутри зданий. Разрешается размещение баллонов в квартирах жилого здания (не более одного баллона в квартире), имеющего не более двух этажей. При этом баллоны должны соответствовать своему назначению (области применения), установленному стандартами и другими нормативными документами.
Индивидуальные баллонные установки снаружи следует предусматривать на расстоянии в свету не менее 0.5 м от оконных проемов и 1.0 м от дверных проемов первого этажа, не менее 3.0 м от дверных и оконных проемов цокольных и подвальных этажей, а также канализационных колодцев.

8.2.6 Баллон СУГ следует размещать на расстоянии не менее 0,5 м от газовой плиты (за исключением встроенных) и 1 м от отопительных приборов. При устройстве экрана между баллоном и отопительным прибором расстояние разрешается уменьшать до 0,5 м. Экран должен быть изготовлен из негорючих материалов и обеспечивать защиту баллона от теплового воздействия отопительного прибора. При установке баллона СУГ вне помещения его следует защищать от повреждений транспортом и нагрева выше 45 °С.

Выдержки из СНиП 42-101-2003 ( ОБЩИЕ ПОЛОЖЕНИЯ ПО ПРОЕКТИРОВАНИЮ И СТРОИТЕЛЬСТВУ ГАЗОРАСПРЕДЕЛИТЕЛЬНЫХ СИСТЕМ ИЗ МЕТАЛЛИЧЕСКИХ И ПОЛИЭТИЛЕНОВЫХ ТРУБ )

(СП 42-101-2003 "Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб" разработан в соответствии с требованиями СНиП 10-01 в развитие основополагающего СНиП 42-01-2002 "Газораспределительные системы".

В положениях СП 42-101 приведены подтвержденные научными исследованиями, опробованные на практике и рекомендуемые в качестве официально признанных технические решения, средства и способы реализации обязательных требований по проектированию и строительству систем газораспределения, установленных СНиП 42-01.)

6. ГАЗОПРОВОДЫ И ГАЗОИСПОЛЬЗУЮЩЕЕ ОБОРУДОВАНИЕ

6.1. Для внутренних газопроводов применяются стальные и медные трубы. Прокладка газопроводов из указанных труб должна предусматриваться согласно требованиям СНиП 42-01 с учетом положений настоящего СП и СП 42-102.

6.2. Гибкие рукава рекомендуется применять со сроком службы, установленным техническими условиями или стандартами, но не менее 12 лет. Импортные гибкие рукава должны иметь техническое свидетельство, подтверждающее их пригодность.

6.3. Гибкие рукава, используемые для присоединения бытового газоиспользующего оборудования, должны иметь маркировку "газ", внутренний диаметр - не менее 10 мм.

Гибкие рукава для присоединения бытовых приборов и лабораторных горелок КИП, баллонов СУГ не должны иметь стыковых соединений.

Не допускаются скрытая прокладка гибких рукавов, пересечение гибкими рукавами строительных конструкций, в том числе оконных и дверных проемов.

6.4. При подключении электрифицированного бытового газоиспользующего оборудования в помещениях, не отвечающих требованиям ГОСТ Р 50571.3 по устройству системы выравнивания потенциалов, на газопроводе следует предусматривать изолирующие вставки (после крана на опуске к оборудованию) для исключения протекания через газопровод токов утечки, замыкания на корпус и уравнительных токов. Роль изолирующих вставок могут выполнять токонепроводящие гибкие рукава.

6.7. При прокладке газопроводов через конструкции зданий и сооружений газопроводы следует заключать в футляр. Пространство между газопроводом и футляром на всю его длину необходимо заделывать просмоленной паклей, резиновыми втулками или другими эластичными материалами. Пространство между стеной и футляром следует тщательно заделывать цементным или бетонным раствором на всю толщину пересекаемой конструкции.

Края футляров должны быть на одном уровне с поверхностями пересекаемых конструкций стен и не менее чем на 50 мм выше поверхности пола.

Диаметр футляра должен уточняться расчетом, но кольцевой зазор между газопроводом и футляром должен быть не менее 10 мм, а для газопроводов условным диаметром до 32 мм - не менее 5 мм.

6.8. Не допускается прокладывать газопроводы в местах, где они могут омываться горячими продуктами сгорания или соприкасаться с нагретым или расплавленным металлом, а также в местах возможного разлива или разбрызгивания коррозионно-активных жидкостей.

Газопроводы необходимо защищать от воздействия открытого теплового излучения (изоляция, устройство экранов и т.д.).

Выдержки из СНиП 31-02-2001 ( ДОМА ЖИЛЫЕ ОДНОКВАРТИРНЫЕ )

(Настоящие нормы и правила распространяются на вновь строящиеся и реконструируемые одноквартирные жилые дома, предназначенные для постоянного проживания людей (далее - дома), и устанавливают требования к их безопасности и другим эксплуатационным характеристикам, обязательные для соблюдения всеми юридическими и физическими лицами, осуществляющими проектирование и строительство домов.

Настоящие нормы распространяются также на блокированные дома, жилые блоки которых являются автономными и рассматриваются как отдельные одноквартирные дома, если они:

• не имеют помещений, расположенных над помещениями других жилых блоков;
• не имеют общих входов, вспомогательных помещений, чердаков, подполий, шахт коммуникаций;
• имеют самостоятельные системы отопления и вентиляции, а также индивидуальные вводы и подключения к внешним сетям централизованных инженерных систем.)

6.14 При отсутствии централизованного теплоснабжения в качестве источников тепловой энергии, работающих на газовом или жидком топливе, должны применяться автоматизированные теплогенераторы полной заводской готовности. Указанные теплогенераторы следует устанавливать в вентилируемом помещении дома в первом или цокольном этаже, в подвале или на крыше. Генераторы тепловой мощностью до 35 кВт допускается устанавливать на кухне.

Помещение, в котором расположен теплогенератор, работающий на газовом или жидком топливе, должно иметь окно площадью не менее 0, 03 м 2 на 1 м 3 помещения.

Ввод газопровода следует осуществлять непосредственно в кухню или в помещение для размещения теплогенератора. Внутренний газопровод в доме должен отвечать требованиям, предъявляемым к газопроводам низкого давления по СНиП 2.04.08 .

При отсутствии централизованного газоснабжения для снабжения газом кухонных плит допускается применение газобаллонных установок, размещаемых вне дома. Внутри дома допускается установка баллона вместимостью не более 50 л.

6.15 Теплогенераторы, в том числе печи и камины на твердом топливе, варочные плиты и дымоходы должны быть выполнены с осуществлением конструктивных мероприятий, обеспечивающих пожарную безопасность дома в соответствии с требованиями СНиП 41-01-2003. Теплогенераторы и варочные плиты заводского изготовления должны быть установлены также с учетом требований безопасности, содержащихся в инструкциях предприятий-изготовителей.

Кладовую твердого топлива допускается располагать в первом, цокольном этаже или в подвале дома.

(Поправка от 26.05.2004 г.).

6.16 Газовые камины должны быть заводского изготовления. Отвод продуктов горения должен быть предусмотрен в дымоход. Размещение каминов и оснащение их газогорелочных устройств автоматикой безопасности должны производиться с соблюдением требований, имеющихся в инструкциях предприятия-изготовителя.

В нашей стране, не каждый, к сожалению, может позволить себе строительство загородного особняка со всеми удобствами.

Некоторая часть населения довольствуется небольшими участками с деревянными домиками, куда они приезжают на выходные. Газовую трубу тянуть к дому нет смысла, да и дорого, а вот подключение газового баллона к плите будет как нельзя кстати. И стоит это недорого, и сделать можно самостоятельно.

А вы знаете, что нужно сделать, чтобы правильно подключить баллон к плите? Если нет, то прочтя эту статью до конца, вам не составит труда провести подключение самостоятельно.

Что понадобится для подключения газового баллона к плите

Газовая плита. Она должна быть не совсем старой. Обязательно проверьте целостность соединений и конфорок.

Газовый редуктор (30 mbar). Специалисты считают самыми надёжными редукторы с резьбовыми соединениями и латунными гайками.

Газовый шланг. Он должен быть на 1,5 метра длиннее. Например, если от места установки плиты до баллона 5 метров, то вам понадобиться 6,5 м, это необходимо чтобы шланг подключался не в натянутом состоянии, так он может быстрее растрескаться.

Штуцеры и хомуты для соединений. Это понадобиться, если вы решили использовать старую плиту, с новыми моделями уже в комплекте предусмотрены такие переходники.

Инструмент - обязательно омеднённый или латунированный. Правила безопасности предусматривают работу с газовыми соединениями только такими ключами, они не дают искру при случайных срывах.

В качестве дополнительного герметизирующего материала понадобиться лен или фум-лента.

Мыльный раствор.

Обратите внимание! Шланг для соединения нужно использовать специальный газовый. При покупке в магазине объясните это продавцу. Ни в коем случае нельзя использовать старый шланг, который лежал у вас в подвале, даже при хорошем внешнем виде в нём могут быть внутренние трещины и последствия будут плачевными.

Порядок проведения работ

Будем исходить из того, что плита на кухне уже установлена. Газовый баллон нужно расположить в другом помещении или на отдалении от плиты не менее чем на 5 метров. Место для баллона должно быть чистым и подготовленным. Соорудите специальное крепление из деревянных реек.

Соединение с плитой

Вначале нужно подсоединить шланг к плите. Это совершенно безопасная работа. Накручиваем его на шланг плиты, затягиваем хомутом и, накрутив на входной штуцер плиты фум-ленту, заворачиваем его до упора.

Подсоединение к баллону

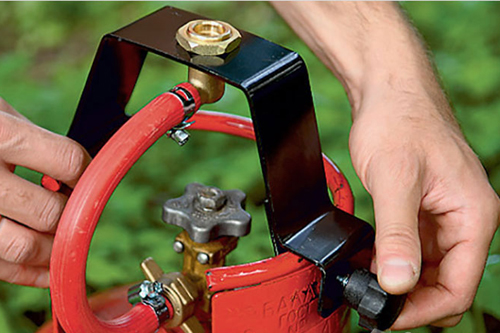

На баллон вначале нужно установить редуктор. Он закручивается на специальный переходник с сопутствующей накруткой фум-ленты.

Весь процесс подключения должен проходить при тщательном осмотре каждой детали:

1.На редукторе, и баллоне не должно быть загрязнений, особенно на месте резьбовых соединений.

2.Особого внимания заслуживает шланг. Помимо соответствующей длины, на нём не должно быть трещин и сужений, и не допускайте его перекручивания. Также лучше его заменить по истечении срока годности.

3.На хомутах во время эксплуатации не должно быть ржавчины, это может привести к их разрыву. При появлении коррозии лучше сразу заменить их или приобрести специализированные с антикоррозийной обработкой.

Проверка после подключения

Когда вы закончили все работы, нужно проверить целостность соединений. Осторожно откройте вентиль газового баллона. Вы услышите характерное шипение. Это означает, что редуктор исправен, и газ начал поступать в плиту.

Затем нужно развести немного мыла с водой, желательно добавить больше мыла, чтобы пена была густой. Мягкой губкой пену и наносим на каждое соединение, если будут появляться небольшие пузырьки, то это говорит о том, что соединение не надёжно и его нужно подтянуть.

Если каких-то недостатков не наблюдается, значит, вы все сделали правильно и можно включать плиту и готовить.

Обратите внимание! Пропан-бутановая смесь, тяжелее кислорода и по законам физики она способна скапливаться в закрытых невентилируемых пространствах. Поэтому специалисты не рекомендуют устанавливать газовый баллон в подпольном помещении. Достаточно будет расположить его в соседней комнате.

На расположенных в живописных, отдаленных от районного центра дачах можно обрести душевный покой, зарядиться природной энергией. И ничего, что нет магистрального газоснабжения, случаются перебои с электроэнергией – выручит баллонный сжиженный газ.

Использование баллонного газа

На даче сжиженный газ можно подключить к плите, коптильне, при необходимости и к газовому обогревателю. Комфортное пребывание на даче будет обеспечено – ускорится процесс приготовления еды, нагрева воды. Все это гарантировано только при профессиональном подключении, знании и соблюдении правил безопасного использования и хранения газовых баллонов.

Почему в баллоне

Если на даче не подведен природный газ, вместо него используют сжиженную пропан — бутановую смесь. Ее жидкое агрегатное состояние объясняется высоким давлением, под которым она находится в баллонах. Использовать, транспортировать и хранить такой газ удобно.

Что требуется для подключения

Перед подключением следует подготовить шкаф для хранения емкости. Приобрести редуктор, газовую трубу или гибкую подводку для плит, специальные газовые инструменты.

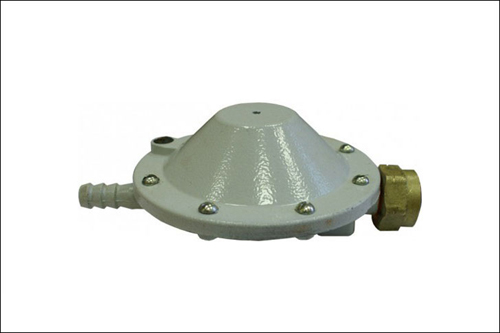

Использование редуктора

Плиты рассчитаны на безопасное использование газа под низким давлением. Поэтому без специального устройства подключить баллон с высоким давлением к плите невозможно. Подачу низкого давления 30 mbar обеспечит редуктор.

Редуктор обеспечивает необходимое давление на выходе независимо от входного давления.

Для того чтобы под высоким давлением находилось как можно меньше коммуникаций, устройство устанавливают непосредственно на баллон. Следует при этом учитывать, что резьба на его прижимной гайке и на баллоне левая. То есть накручивать надо в сторону, в какую обычно откручивают. Для надежности требуются латунные резьбовые соединения и гайки.

Обычно используют редукторы:

• РДСГ 1–1,2. Для газовой емкости с вентилем.
• РДСГ 2–1,2. Для емкости с клапаном (его называют в народе «лягушка»).

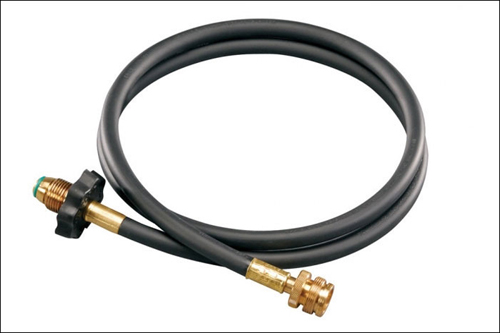

Газовый шланг

Для подключения нужен газовый шланг на 1,5 метра длиннее необходимого. Это требуется, чтобы при эксплуатации шланг не был натянут и преждевременно не растрескивался.

Переходники

Новые плиты укомплектованы всеми нужными переходниками. Если нужно подключить баллон к бывшей в употреблении плите, то для ее безопасной эксплуатации надо подготовить новые латунные хомуты и штуцеры.

Инструмент и дополнительные материалы

По правилам безопасности в работе можно использовать омедненный или латунированный инструмент. При случайных срывах они не дадут искру. Подготовить нужно материал для герметизации – лен или фум-ленту. Для проверки герметичности – мыльный раствор.

Баллоны для дачи

К плите подключают в основном «дачный» баллон красного цвета бочкообразной формы. Обычно он металлический, но есть газовые емкости из более современных материалов:

• Полимерно-композитные. Ударопрочные взрывобезопасные и очень удобные в использовании емкости из стекловолоконных нитей, залитых эпоксидной смолой.
• Металло-композитные. Это что-то усредненное между металлическими и композитными баллонами.

Вместимость используемых в быту баллонов от 5 л до 50 л. На даче они подключаются не только к плите. Сжиженный газ используют как топливо для коптильни, гриля, барбекю, газогенератора и отопительного котла.

Подключение

Если плита установлена, следует баллон для нее разместить на расстоянии одного метра или, что еще лучше, в соседнем помещении.

1. Первым подсоединяем шланг. Его штуцер накручиваем на соответствующий входной патрубок плиты. Уплотнение проводят специальными прокладками или фум-лентой.

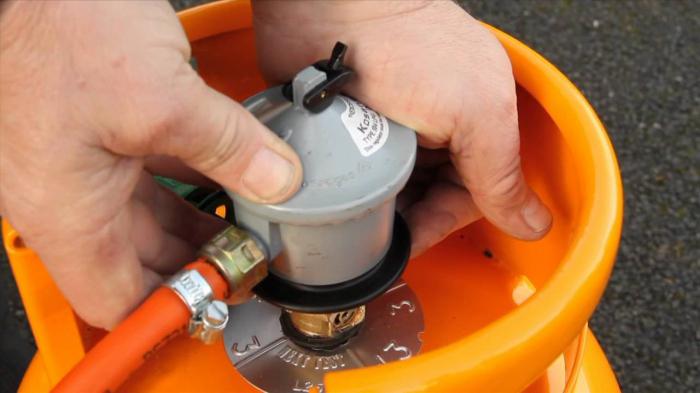

2. Редуктор присоединяют сразу к газовому баллону, также уплотняя соединение для исключения утечки газа.
3. Последним соединяем шланг с редуктором.

Выполнив все соединения, их обязательно проверяют на утечку газа. Тщательно наносят густой мыльный раствор на места стыковки и осторожно приоткрывают вентиль:

• появилось шипение – редуктор работает и газ поступает;
• в местах соединения надуваются мыльные пузыри – соединение нужно подтянуть;
• видимых недостатков нет – плиту можно включать.

В ходе подключения внимательно осматривайте все детали:

1. Редуктор, баллон и места резьбовых соединений должны быть чистыми.
2. Шланг должен быть нужной длины, не перекрученный, без видимого сужения и трещин.

При эксплуатации следует следить за состоянием хомутов, при появлении ржавчины их надо заменить на специализированные хомуты с антикоррозийной обработкой.

Как заправить баллон

Когда плитой не пользуются, баллонный вентиль нужно держать закрытым. Если требуется отключить емкость для заправки, вентиль тоже необходимо закрыть. Заправляясь на станции, знайте, что емкость наполняют меньше указанной вместимости. В баллоне всегда остается свободное место. Поэтому заправляя 50-литровый баллон, оплачивают около 40 литров.

Пользователи должны также знать, что в емкости накапливаются нелетучие примеси – конденсат. Чтобы он не занимал место, от него избавляются. Конденсат может быть горючим, поэтому выливать его лучше на специализированных станциях.

Газовые плиты на сжиженном газе давно используются на дачах. Подключить баллонный газ при наличии определенных знаний и опыта можно самостоятельно. Но лучше обратиться к специалистам, которые смогут профессионально выполнить эту работу, обеспечив безопасность дальнейшего использования.

В настоящее время самым распространённым энергоносителем в мире являетсяприродный газ. Однако, в случае отсутствия возможности подключения бытового прибора к централизованной магистрали, владельцы частных домов используют сжиженный ресурс.

Для создания необходимых условий приготовления пищи, расположенную на кухне газовую плиту, следует подсоединить к специальному баллону, заполненному пропан-бутановой смесью.

Конструктивные особенности плиты для баллонного газа

Помните, при подключении кухонной плиты к газовому баллону,все работы нужно выполнять с учетомправилпожарной безопасности.

При этом, внутри герметично закрытого сосуда с топливом (3,6 кПа) давлениев два раза выше,чем в централизованных городских магистралях (1,5 кПа). Поэтому, диаметр форсунки и сечение штуцера для шланга, в печах для баллонного газа, значительно превосходят идентичные параметры стандартных устройств.

Если, в процессе использования плиты, пламя приобрело красный оттенок, а дно кастрюли покрылось копотью, это свидетельствует о том, что ресурс подаётся под высоким давлением.

Устранить данную неприятность возможно при помощи установки редукторов. Как правило, такие механизмы монтируют непосредственно на газовый баллон.Благодаря этому,давление в системе снижается до предельно допустимой отметки, которая соответствует показателю кухонной печи.

В настоящее время большинство производителейгазовых плит снабжают свои агрегаты сменными комплектами форсунок и штуцеров, которые обеспечивают возможность их функционирования на сжиженном теплоносителе. Именно поэтому, в случаенеобходимости использованияобычного кухонного прибора для баллонного газа, его необходимо предварительно переоборудовать.

Выбор газовой плиты для сжиженного газа

Помните, перед выбором плиты под сжиженный теплоноситель, важно изначальноопределить целевое назначение агрегата, сезонность его эксплуатации, а также планируемую интенсивность использования. Помимо этого, важно учитывать количество членов семьи, которые будут использоватькухонный девайс.

В настоящее время существуют три вида кухонных плит:

• - настольные;
• - напольные;
• - портативные.

Сегодня в продаже представлены газовые печи, которые снабжены специальным духовым шкафом. Приборы данного типа предназначеныдля приготовления сдобной выпечки или просушки различных овощей.

Помните, напольную плиту целесообразно устанавливать на кухне большой площади при наличии свободного пространства, поскольку высота таких агрегатов составляет не менее85 см. Для удобства,печи снабженыспециальными опорами, которые позволяют производить их установку на неровный пол.

Однако, если помещение имеет небольшуюплощадь, оптимальным вариантом является оснащение рабочей зоны настольной плитой. Как правило, такие устройства имеют высоту не более 60 см.

Помимо этого, в процессе выбора газовой печи, следует обратить внимание на наличие системы защиты при затухании пламени. Присутствие данной опции обеспечивает возможность безопасной эксплуатации устройства, а также экономичный расход энергоресурса.

Кроме того, в процессе выбора агрегата, целесообразно отдавать предпочтение плите, имеющей нержавеющий или эмалированныйкорпус. Это связано с тем, что стеклокерамические поверхности, в процессе эксплуатации, быстро приходят в негодность.

Перечень необходимых материалов для подключения

В первую очередь, перед подключением плиты к газовому баллону, следует подготовить все необходимые инструменты, материалы и только после этого можно приступать к выполнению операции.

Перечень требуемых предметов

Редуктор газовый . В настоящее время наиболее надёжными элементами являются механизмы с латунными гайками и резьбовым соединением.

Газовый шланг или сильфонная труба Колфусо . При этом, гибкий подвод должен на 1,5 мбыть больше длины для подключения. Выполнение данного требования позволит предупредить вероятность растрескивания шланга.

Штуцер и хомуты для соединений или два фитинга для сильфонной трубы . Как правило, данные элементы необходимы при переоборудовании плиты для баллонного газа.

Латунный/омеднённый инструмент . Использование таких ключей позволяет исключить вероятность возникновения случайной искры при контакте прибора со сталью.

Помните, во избежание нарушения техники пожарной безопасности, работу с газовыми соединениями категорически запрещено производить при помощи металлических инструментов.

Фум- лента. В качестве герметизирующего материала для сильфонной трубы можно использовать специальный герметик, а для шланга - уплотнительные прокладки.

Мыльный раствор .

Помните, для соединения кухонной плиты с газовым баллоном, следует использовать новый шланг. При этом, производить установку старого подвода категорически запрещено, поскольку образованные на его внутренней поверхностимикротрещины, будут нарушать герметичность системы.

Подключение газовой плиты к баллону

При использовании баллонного газа повышается вероятность возникновения случайной утечки. Поэтому, для предотвращения аварийной ситуации, важно правильно подключить кухонную плиту к источнику энергоносителя.

Газовый баллон целесообразно устанавливать снаружи здания. При этом, его следует размещать на расстоянии не менее 0,5 м от окна и 1 м от двери. Если рядом с застройкой расположены цокольные или подвальные помещения, то дистанция от баллона до их входа должна составлять не менее 3 м. Помимо этого, ёмкость необходимо защитить от механических повреждений и нагревания свыше 45°С.

Оптимальным вариантом для размещения газового баллона вне помещения является специальный шкаф.

Помните, под воздействием отрицательных температур окружающей среды, газ начинает плохо испаряться. Как правило, данное явление приводит к ухудшению функциональных возможностей кухонной плиты.

По этой причине, установка баллона снаружи здания, зачастую, затруднена. В таком случае ёмкость с газом располагают в одном помещении с кухонной плитой.

Алгоритм подключения газовой плиты к баллону

Подсоединить шланг или трубу к агрегату . Для этого гибкий подвод следует накрутить на патрубок шланга печи и затянуть хомутом. Затем на входной штуцер плиты устанавливать запорный вентиль. После этого произвести герметизацию соединения, используя фум-ленту.

Если баллон установлен вне помещения, то плиту следует подключить к стальной трубе. Как правило, металлический подвод прокладывают по наружной стене дома, на высоте не менее 2,3 м над уровнем земли.

Подключить шланг или трубу к редуктору . Как правило, подвод к выходу регулятора подсоединяют при помощи хомута. При этом, участок стыкования элементов следует обработать специальным герметиком.

Установить на баллон редуктор . Данный механизм монтируют на специальный переходник, а затем герметизируют при помощи фум-ленты.

Помните, редуктор нужно устанавливать исключительно в горизонтальном положении.

Проверить газовую магистраль на герметичность . Для этого следует открыть вентиль баллона, а затем нанести мыльный раствор на каждое соединение. Появление мыльных пузырей свидетельствует о наличии утечки.В случае обнаружения аварии нужно перекрыть газ, затем подтянуть хомуты или заменить прокладки.

Помните, смонтированный подвод, редуктор и участки стыкования элементов должны быть доступны для осмотра.

Как правило, сжиженный газ значительно тяжелее воздуха. Поэтому он может накапливаться в замкнутых невентилируемых участках дома. Затем, при достижении максимальной концентрации и наличии искры, может произойти внезапное возгорание.

Как следствие, устанавливать плиту для баллонного газа в комнатах с погребом или подполом категорически запрещено.

Портативная газовая плита

Отличительной особенностью портативной плиты является присутствие внутри корпуса агрегата небольшого газового баллона. При этом,ёмкость с горючей смесью рассчитана на использование в течение 2 - 3 месяцев. Однако,эксплуатация таких плитне предусматривает возможность повторной заправки баллона.

Портативные печи, зачастую, имеют ударопрочный корпус, выполненный из нержавеющей стали, а также устойчивое к коррозии эмалевое покрытие. В настоящее время многие модели переносныхплит, для подсоединения их к газовым приборам оборудованы специальными переходниками. Помимо этого, некоторые производители, для расширения эксплуатационных возможностей своих агрегатов, выпускают дополнительные виды сжиженной смеси для зимы. Однако более дорогостоящие модели печей, зачастую, оборудованы специальной системой подогрева баллона. Благодаря данной опции обычная пропан-бутановая смесь не замерзает даже при отрицательных температурах.

Как правило, стандартные портативные печи имеют две конфорки и незначительный вес(1,5 - 4 кг).

Централизованное отопление, к сожалению, доступно не везде. В этом случае может спасти либо печка, либо газовый баллон. Для дачи этот вариант является оптимальным. Однако это устройство тоже имеет свои особенности.

Преимущества

Газовый баллон для дачи обладает некоторыми достоинствами:

- Простота использования и замены.

- Мобильность . Естественно, есть определенные правила установки аппарата, однако в целом он не ограничен одним местом, как котел.

- Различные виды емкостей. В зависимости от того, для каких целей будет применяться устройство (приготовление пищи, отопление), вы можете приобрести тот или иной баллон (5, 16, 18 или 50 литров).

- Возможность перезаправки емкости .

Как видите, даже при неимении централизованного отопления газовый баллон на даче может сделать жизнь комфортной и удобной.

Недостатки устройства

Они не особо многочисленны, но существенны:

1. Прежде всего нужно обратить внимание на то, что у таких аппаратов возможна утечка газа.

2. Применение силы при установке редуктора. Кроме того, подсоединять его следует правильно. В противном случае газ может постепенно выходить из емкости, наполняя здание. Естественно, в этом случае может произойти взрыв.

3. Сравнительно большая стоимость. За 18-литровый баллон вы можете заплатить около 1800 рублей.

4. Самостоятельно контролировать давление в емкости вы не можете.

Для того чтобы эти недостатки не усложнили вашу жизнь, нужно правильно выбирать, хранить и подсоединять устройство. Только в этом случае газовый баллон для дачи будет работать долго и исправно.

Как выбрать аппарат?

Этот вопрос является тоже очень важным. Выбор и установка газового баллона на даче должны производиться по определенным критериям:

- Размеры . Если места на даче немного, то лучше выбрать небольшой баллон на 5 литров. Если же площадь позволяет, то можно установить газовую плиту с большой емкостью.

- Лицензия продавца. Так как это устройство считается потенциально опасным для жизни и здоровья, то покупать его во дворе или в подвале не рекомендуется. Лучше приобрести приспособление на фирме, которая занимается продажей и обслуживанием баллонов.

- Материал изготовления емкости. Более привычным для нас является металлический чугунный корпус. Однако он не настолько хорош, как кажется. Делом в том, что он имеет большой вес, может ржаветь. Новым вариантом является композитный баллон. Он имеет высокую прочность, небольшой вес, прозрачные стенки (это позволяет видеть количество топлива, которое осталось). Однако такие емкости достаточно дорогие, поэтому не каждый может себе это позволить.

Особенности заправки емкости

Прежде чем начать процесс, необходимо обязательно подготовить емкость к нему. Сначала убедитесь, что в ней действительно закончился газ. Ведь то, что топливо не поступает к плите, может быть связано с поломкой редуктора. Для проверки обратите внимание на показатели манометра. О том, что газа в емкости нет, говорит давление на уровне 4 атмосфер и ниже. Кроме того, узнать количество топлива внутри баллона можно при помощи измерения его массы.

Теперь из него нужно удалить конденсат, который способствует разрушению металлических стенок. Делать это следует крайне осторожно. Для проведения процедуры емкость нужно вывезти на открытую местность. Учтите, что при снятии редуктора может возникнуть искра, за которой последует взрыв. Поэтому этот элемент должен быть заземлен.

После того как редуктор будет снят, оставьте баллон на несколько часов для выветривания остатков газа. После этого переверните емкость, чтобы вода вылилась наружу. Только после этих действий может производиться заправка газовых баллонов для дачи. Сделать это можно на обычной АЗС или в специальной фирме. Вызвать специалистов вы можете на дом или же можете доставить емкость к ним самостоятельно.

После того как заправка газовых баллонов для дачи будет осуществлена, можно возвращать их домой и подключать снова.

Как правильно хранить устройство?

Так как оно считается источником опасности взрыва, то к этому вопросу следует подойти максимально серьезно. В жилом здании хранить аппарат нельзя. Условия должны быть максимально подходящими: позволенный уровень влажности (не более 60%, отсутствие источника открытого пламени или искры).

Лучше всего, если вы поставите баллон в металлический шкаф. При этом редуктор должен быть закрыт специальным кожухом. Шкаф должен располагаться не менее чем в пяти метрах от дома.

Если вы будете хранить баллон на открытом воздухе, то его нужно обязательно оградить от попадания прямых солнечных лучей и дождя. При этом он должен быть исправным. На емкости не должно быть никаких повреждений. Внутри нее должно быть остаточное давление (не меньше 0,05 МПа).

Подключение устройства

Эта процедура требует максимальной сосредоточенности, ответственности и осторожности. Она предусматривает определенную последовательность действий:

1. Для начала соберите необходимые инструменты и материалы: гаечный ключ, газовый шланг, штуцер с хомутом, редуктор, водный раствор мыла.

2. Если баллон будет подключаться к плите, то на нее нужно установить специальные форсунки.

3. Теперь нужно подсоединить газовый шланг. Его длина обязательно должна быть на 1,5 метра больше, чем расстояние от емкости до плиты. Естественно, во время накручивания шланга на входной патрубок резьбу следует тщательно уплотнить.

4. Крепление редуктора к баллону. Лучше всего, если соединение будет резьбовым. Это предотвратит утечку. Далее к редуктору при помощи штуцера и хомута подсоединяется шланг.

5. Проверка креплений. Для этого открутите вентиль подачи газа и смажьте соединения мыльным раствором. Если пузыри не образовываются, то все в порядке, все крепления надежные. В противном случае их следует дополнительно заизолировать.

Как видите, подключение газового баллона на даче не является сложным процессом. Однако если вы не знаете, как это делать, то рисковать не следует. В этом случае лучше доверить установку емкости специалисту. Вот и все. Пусть ваш дом будет теплым и уютным.
