Самодельные угловые струбцины для сварки своими руками: чертежи. Как изготовить своими руками угловую струбцину? Чертеж угловой струбцины

Даже несложные сварочные работы требуют профессионального отношения к делу. Для получения соединений максимально возможного качества в большинстве случаев необходимо использование специальных приспособлений. К их числу относятся угловые струбцины для сварки, которые можно собрать из металла своими руками. Применение фиксатора позволяет надежно фиксировать соединяемые заготовки, что ускоряет и облегчает процесс получения сварочного шва. Для изготовления потребуется нехитрый набор инструментов, подручные материалы и готовые чертежи струбцин, в соответствии с которыми будет выполняться работа.

Струбцина – это своеобразные угловые тиски универсального применения, служащие для фиксации металлических заготовок перед сваркой в удобном положении под требуемым углом. В зависимости от способа закрепления детали могут применяться приспособления, отличающиеся конструкцией, формой и размерами.

Опытные сварщики всегда пользуются несколькими типами струбцин, так как в процессе работы может возникнуть потребность в соединении заготовок различной конфигурации.

Серийно выпускается множество моделей угловых струбцин, предназначенных для выполнения определенных работ. Например, для устройства трубопровода может одновременно использоваться несколько приспособлений, устанавливающих свариваемые элементы под углами 15, 30, 45 или 90 градусов. Без применения зажима точно установить детали затруднительно, особенно для работ, требующих высокой точности.

Конструкция угловых струбцин для сварки обладает следующими особенностями:

1. Губки прижимных элементов имеют большую толщину, что позволяет увеличить жесткость соединения заготовок, исключить выгибание сварочного шва.
2. Дополнительное использование зажимных винтов предотвращает спаивание участка угловой струбцины с резьбой при разбрызгивании расплавленного металла. Это способствует увеличению срока службы сварочного оборудования.
3. При производстве электродной сварки под определенным углом применение зажима позволяет расширить рабочую зону.

Конструкция струбцины состоит из двух элементов:

• подвижной части с зажимным винтом, предназначенным для регулирования степени прижатия заготовок;
• рамы.

Благодаря наличию подвижного механизма угловые струбцины позволяют надежно фиксировать элементы различных габаритов, геометрических форм, изготовленных из любых металлов. Для удобства выполнения работ возможно одновременное использование сразу нескольких угловых тисков. Большинство производимых серийно струбцин рассчитано на применение для сваривания изделий толщиной до 390 мм.

Передача усилия на зажимные плоскости, а от них – на фиксируемые детали осуществляется посредством Т-образных рукоятей. Выплавленные из чугуна скобы способны выдержать любые температуры, образуемые при выполнении сварки.

Выбирая угловую струбцину, в первую очередь следует ориентироваться на вид предполагаемых работ:

• приспособления G-образной формы больше подходят для крепления заготовок небольшой толщины;

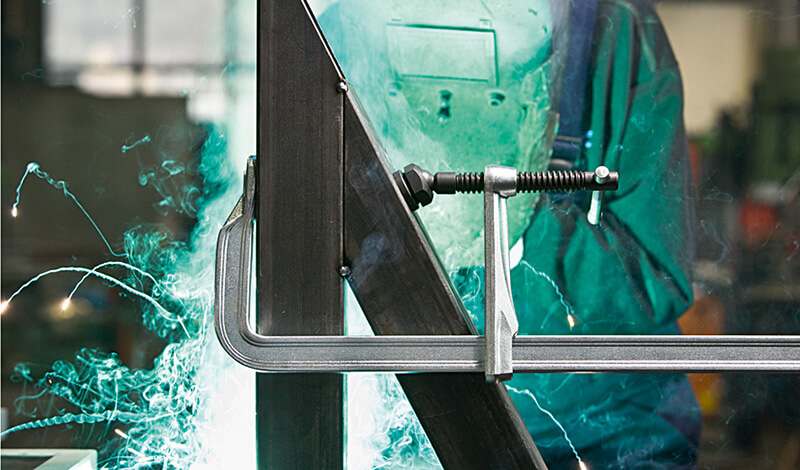

• F-зажимы, оснащенные регулируемым прижимным механизмом, используются для обработки деталей внушительных размеров.

Угловые быстрозажимные струбцины могут устанавливаться в гаражах, небольших мастерских и цехах на рабочих столах и верстаках с ровной поверхностью.

Способы изготовления своими руками

Сварочные струбцины заводского производства обладают немалой стоимостью, потому рационально сделать угловой фиксатор своими руками. Такую задачу нельзя назвать сложной, так как для сборки можно использовать годами складываемые в гараже или сарае металлические элементы, которые жалко выбросить. Благодаря простоте конструкции для изготовления угловой струбцины не требуется использование сложного инструмента.

Независимо от конструкции основное предназначение приспособлений – жесткий зажим заготовок для их последующего сваривания либо наплавления поверхности. Угловые фиксаторы, изготовленные из фанеры, позволяют соединять как металлические детали, так и заготовки из дерева.

Для самостоятельного изготовления струбцины потребуются такие материалы:

• пара брусков из твердых сортов древесины толщиной 25 мм;
• лист фанеры толщиной не менее 12 мм;
• крепежные элементы: шпильки, саморезы;
• ножовка либо лобзик;
• дрель.

Из фанерного листа вырезается квадрат размером сторон 250 или 300 мм, к которому под прямым углом прикрепляются бруски.

Угол следует установить максимально точно, так как от него в будущем будет зависеть правильное закрепление заготовок относительно друг друга.

Сначала бруски следует приклеить, дождаться схватывания клея и прозенковать дрелью. В полученные отверстия вкручиваются саморезы или иные крепежные детали. От центра колодок необходимо провести перпендикулярные линии, вдоль которых будут перемещаться винтовые шпильки.

На удалении в 20 мм от угловых закрепляются бруски упорные, между которыми оставляется небольшой промежуток. Размер его должен немного превышать максимальную ширину подлежащих фиксации заготовок. Шпильки удобнее вкрутить сразу, до прикрепления упорных колодок.

Также требуется подготовить подвижные бруски, которые соединяются со шпилькой. При вкручивании ее деталь будет придвигаться к угловой колодке.

При изготовлении угловой струбцины из массивного материала, например ДСП, для брусков следует подобрать материал большей толщины.

Конструкция из металла

В первую очередь нужно сделать чертеж или эскиз угловой струбцины, определиться с основными размерами.

Для изготовления основания потребуется листовой материал толщиной 8–10 мм. Для закрепления можно применить уголок соответствующего размера. Соединение элементов удобно выполнять электросваркой.

1. Для винтового зажимного механизма между собой свариваются две гайки. Кронштейн с находящимся в центральной части резьбовым отверстием изготавливается высотой 30–40 мм. Для крепления рекомендуется использовать болтовое соединение, которое можно легко заменить при срыве резьбы.
2. Особого внимания требует взаимное размещение прижимных губок. Необходимо идеально выставить прямой угол, так как при выполнении сварочных работ добиться их приемлемого качества будет невозможно. Сначала к зажиму приваривается один уголок, на него накладывается другой. Полученная конструкция плотно сжимается и приваривается на скобу.
3. К боковым плоскостям фиксатора крепятся направляющие, обеспечивающие перемещение основания. По линии биссектрисы прижимного приспособления прорезается паз размером 8–10 мм.

Пользуетесь ли вы струбциной дома или на работе? Изготовили вы ее своими руками или приобрели готовую в строительном магазине? С какими трудностями и особенностями выполнения сварки вы столкнулись при использовании приспособления? Поделитесь, пожалуйста, своим опытом в комментариях.

Струбцины причисляются к вспомогательному инструменту при проведении сварочных и иных видах работ. Они обеспечивают плотное сжимание заготовок друг с другом, фиксацию деталей на основании при обрабатывании. Разные типы подобных приспособлений возможно увидеть в любой мастерской. Для того чтобы фиксировать угол между конструктивными частями, мастера применяют угловую струбцину. Для экономии собственных денежных средств они делают данное приспособление собственноручно.

Струбцина угловая изготавливается из дюралюминия, ввиду этого располагает большой прочностью. Приспособление удобно тем, что на нем есть особые установочные отверстия, посредством которых его возможно фиксировать на верстаке. Обычно самодельная струбцина применяется при сборке мебельных предметов. Кроме того, ее возможно использовать для проведения плотницких, токарных, слесарных и сварочных работ как на производстве, так и в бытовых условиях.

Конструктивные особенности

Угловая струбцина для сварки предоставляет возможность сваривать детали из металла под различными углами. Заводские инструменты выпускаются в различных модификациях. Их возможно применять для того, чтобы соединять трубные изделия под углом от 30 до 90 градусов.

Конструктивные особенности струбцин для сварочных работ таковы:

• Зажимные губки располагают большой толщиной. Ввиду этого изделия соединяются более жестко, сварной шов при выполнении сваривания не подвергается выгибанию;
• Применяются зажимные винты из меди, предотвращающие спайку резьбы приспособления при ее соприкосновении с каплями расплавившейся стали. Благодаря этому период эксплуатации инструмента становится значительно больше;
• Струбцина для сварки увеличивает рабочую область. Это позволяет выполнять сварочные работы под нужными углами на местах соединения деталей.

Конструкция инструмента включает в себя рамное основание, передвижной агрегат. Зачастую данный агрегат оснащается прижимным винтом. Он предоставляет возможность изменять степень сжатия деталей.

Ввиду неплохой подвижности струбцина обеспечивает фиксацию металлических деталей разного сечения, размера. Для увеличения удобства сваривания и производительности возможно применять несколько струбцин различной конфигурации. Большая часть изготавливаемых приспособлений предназначается для соединения деталей из металла, радиус которых не больше 19,5 сантиметра.

На сварочных струбцинах углового типа имеются особые рукояти в форме буквы «Т». Они позволяют сообщать усилие, которое формируется при обработке, на обрабатываемые детали. Чугунные скобы способны выполнять свою задачу даже в высокотемпературных условиях.

При выборе приспособления необходимо принимать во внимание вид работ, которые вы намереваетесь проводить.

1. G-струбцины обычно применяются для жесткой фиксации стальных деталей, которые располагают маленькой толщиной.
2. F-струбцины, располагающие прижимным устройством, которое можно регулировать, используются при обрабатывании стальных деталей, имеющих большую толщину.

Быстрозажимные инструменты возможно устанавливать в гаражных помещениях и мастерских на специальных столах, которые имеют ровную столешницу.

Предлагаем посмотреть видео с подборкой самодельных угловых тисков, которые сделаны своими руками.

Как самостоятельно сделать струбцину

Большая часть подобных приспособлений обладает углом фиксации в 90 градусов. Однако сегодня производятся изделия, в которых возможно изменять угол крепления. Стоят они несколько дороже, ввиду этого рекомендуется делать угловую струбцину своими руками, используя чертежи или без них.

Такой инструмент конструктивно прост, практически каждый домашний умелец сможет изготовить его без особого труда. Самый подходящий материал для создания струбцины – железо.

Изготовление приспособления осуществляется по такому алгоритму:

1. Создание конструкционного основания. Для изготовления основной части приспособления рекомендуется применять листовое железо, имеющее толщину от 8 до 10 миллиметров. Фиксационным компонентом является уголок необходимой величины. Фиксацию элементов желательно выполнять посредством электросварки, потому как использование резьбы не так надежно.
2. Установка прижима. Для изготовления прижимного винта нужно применять две либо три гайки, которые соединяются друг с другом сваркой. Нужно сделать кронштейн, имеющий по центру резьбовое отверстие толщиной от 30 до 40 миллиметров. Фиксируется кронштейн посредством болтов. Если резьба сорвется, ее возможно будет легко заменить.
3. Формирование угла. Особенное внимание нужно обращать на положение прижимных скоб. При соединении уголки должны точно подходить друг к другу. Для обеспечения идеального соединения 1 уголок сваривается с прижимом. После этого на него кладется второй уголок, который прижимается к скобе и сваривается с ней.
4. Проверка подвижности основной части. По бокам инструмента нужно монтировать направляющие, которые предоставляют возможность передвигать внутреннее основание приспособления. Для этого осуществляется вырезание паза, имеющего ширину от восьми до десяти миллиметров по биссектрисе углового устройства.
5. Сверление отверстий. С помощью сверлильного инструмента в верхнем основании приспособления, в которое закручивается болт с гайкой и шайбой, создаются отверстия. Основания должны свободно перемещаться относительно друг друга. Рекомендуется использовать болт, у которого резьба не доходит до головки. Кроме того, головку можно фиксировать на основании с помощью кронштейна.

Также угловую струбцину можно сделать по такой схеме:

1. Вырезание из листа металла трех полос различной длины (100, 250, 500 мм), одинаковой ширины (40 мм).
2. Подготовка двух пластинок в форме прямоугольника.
3. Приваривание пластинки к основанию инструмента.
4. Приваривание второй пластинки к той стороне инструмента, которая поменьше.
5. Сваривание шайб друг с другом.
6. Приложение гаек к передвижному компоненту. Стержень, который выкручивается, должен располагаться параллельно основной части приспособления.
7. Сварка выполняется с наружной стороны первого листа в форме прямоугольника.
8. Передвижной элемент фиксируется внутри приспособления по краям.
9. Приваривание шайб к стержню (плашмя).

При использовании обыкновенной струбцины могут возникнуть сложности с выполнением определенных работ. Обусловлено это ограниченным расположением приспособления. Оно может располагаться только под углом 90 градусов. Для устранения данного ограничения нужно разместить в инструменте разъемное болтовое соединение. Возможно использовать прижимной регулируемый винт. Посредством его можно будет выбирать нужный угол, осуществлять закрепление.

Стоит не забывать, что для создания правильного сварного соединения требуется высококачественный инструмент, предоставляющий возможность облегчать сваривание, предотвращать возникновение не состыковок, подгонов.

Чтобы процесс изготовления стал более понятен, рекомендуем изучить видео урок по созданию этого приспособления.

На момент механической обработки заготовок для повышения качества должна проводится их надежная фиксация. В противном случае поставленная задача существенно усложняется, при работе с ручными инструментами поверхность может смещаться. Довольно большое распространение получили струбцины, которые применяются для непосредственного зажима и фиксации заготовки. Встречается довольно больше количество различных вариантов исполнения струбцин, в набор мастера часто включается угловая. Для серьезного снижения затрат сборка механизма проводится с подручных материалов.

Что такое угловая струбцина?

В большинстве случаев при изготовлении основной части конструкции применяется дюралюминий. Именно поэтому она характеризуется высокой прочностью. Удобство в эксплуатации обеспечивается за счет наличия специальных крепежных элементов. Среди особенностей угловой струбцины отметим следующие моменты:

1. В большинстве случаев инструмент используется для деталей типа рамы, а также различных уголков и подобных конструкций.
2. Часто встречается ситуация, когда при сборке мебели проводится фиксация отдельных элементов. Это требуется при применении клея и проведении других подобных работ.

Угловая струбцина приобретается слесарям и верстальщиками. При этом подобная оснастка пригодится также при работе в частной мастерской. Конструктивными элементами можно назвать следующее:

1. Зажим в двумя элементами, выступающими в качестве упора.
2. Блок, который характеризуется повышенной подвижностью.
3. Рычажный механизм, за счет которого обеспечивается передача высокого усилия.
4. Винт, который применяется для зажима подвижной части в требуемом положении.
5. Бегунки для приспособления, предназначенный для более слабого зажима заготовки.

Зная основные элементы угловой струбцины можно изготовить ее самостоятельно. При этом могут применяться самые различные материалы, чаще всего металл, характеризующийся повышенной устойчивостью к воздействию повышенной влажности.

Типы струбцин

Выделяют несколько видов струбцин, которые могут обеспечивать надежную фиксацию заготовок. Все они условно делятся на три основные категории:

1. Простые предназначены для фиксации изделия относительно рабочей части верстака.
2. Угловые характеризуются конструкцией, которая позволяет фиксировать две детали относительно друг друга в требуемом положении.
3. Объемные характеризуются более сложной конструкцией, позволяющей проводить фиксацию трех заготовок относительно друг друга в требуемом положении.

Первый тип характеризуется С-образной формой, который имеет специальный кронштейн с резьбовым зажимом. Заготовка может быть самой различной – пластик, дерево, металл и многие другие материалы. Второй тип встречается крайне часто, так как требуется для выполнения больших однотипных работ.

Заводские приспособления весьма дорогие, но характеризуются при этом более высокими эксплуатационными характеристиками. Угловой вариант исполнения изготавливается на основе простой конструкции. Основные характеристики, как и прочность, во многом зависит от типа применяемого материала.

Фанерные струбцины

При сборе мебели часто применяются листы ДСП, которые считаются весьма распространенным материалом. Они могут фиксироваться относительно друг друга под прямым углом. Для проведения подобной работы требуется инструмент, который может быть собран самостоятельно. Создается струбцина из фанеры при применении следующих материалов:

1. Основа изготавливается при применении фанеры или ДСП, толщина около 8-12 мм.
2. Упор создается при применении прямоугольного или квадратного бруса из различны пород дерева.
3. Для работы также потребуется ножовка.
4. Также требуется дрель с различными сверлами.

После нахождения всех требующихся материалов и инструментов можно приступить к непосредственной сборке механизма. Последовательность действий выглядит следующим образом:

1. Из фанеры проводится создание двух треугольников с катетами, длина которых составляет 30-40 см. При этом важно выдержать угол 90 градусов между сторонами треугольника, так как в противном случае получаемое изделие будет характеризоваться низкой точностью.
2. В каждом углу созданных заготовок просверливается отверстие. Их размер выбирается в соответствии с тем, какие будут применяться зажимы.

Создав рассматриваемое изделие можно приступить к применению самодельной конструкции. За счет применения металлического фиксирующего элемента обеспечивается высокая надежность крепления, так как даже незначительное смещение заготовки может привести к серьезным дефектам.

Угловые зажимы для металлических заготовок

Применение зажимного приспособления возможно также при необходимости обеспечения надежной фиксации металлических элементов. Также для крепления металлических деталей используются угловые струбцины, изготавливаемые при применении металла. Это связано с тем, что металлические заготовки должны крепится более надежно, так как во время обработки возникает серьезная нагрузка.

Стоит учитывать, что металлическая угловая струбцина изготавливается по той же схеме, как и деревянная.

При этом в качестве основы применяется листовой металл, толщина которого составляет 8-10 мм. Для существенного повышения крепления проводится сваривание отдельных элементов.

Преимущества инструмента

У рассматриваемого инструмента есть довольно большое количество преимуществ. Основными можно назвать следующее:

1. Длительный эксплуатационный срок. Как показывает практика, угловая струбцина может прослужить в течение нескольких лет, главное не прилагать критическое усилие. В противном случае есть вероятность деформации основных элементов.
2. Устройство надежное. При правильном применении приспособления исключается вероятность смещения заготовок.
3. На момент работы обеспечивается надежная фиксация заготовок относительно друг друга. За счет этого обеспечиваются наиболее благоприятные условия для обработки заготовки.
4. Широкая область применения. В некоторых случаях проводится склеивание, в других обработка.
5. Относительно невысокая стоимость. Даже промышленные механизмы обходятся недорого. При этом в продаже встречается просто огромное количество различных вариантов исполнения.
6. Возможность сборки конструкции своими руками. За счет этого можно существенно сэкономить, так как при работе применяются подручные материалы. Самодельный механизм практически не уступает промышленному, также характеризуется широкой областью применения.

В целом можно сказать, что есть просто огромное количество различных преимуществ, которые определяют распространение угловых струбцин.

Назначение

Угловая струбцина получила весьма широкое распространение. При этом основное предназначение лишь одно – фиксация заготовок относительно друг друга. Среди особенностей отметим следующее:

1. При механической обработке нужно проводить надежную фиксацию. В противном случае есть вероятность существенного снижения качества получаемой поверхности.
2. Угловой вариант исполнения обеспечивает сильный прижим и надежную фиксацию двух элементов при их склеивании.

Конструкция струбцины может несколько отличаться, все зависит от конкретного случая. При фиксации хрупких материалов предусматривается применение упругой прокладки, которая исключает вероятность повреждения поверхностного слоя.

Правила использования

Есть несколько различных правил, касающихся применения устройства. Среди особенностей отметим следующее:

1. Нужно уделять внимание тому, чтобы поверхность прилегала полностью к рабочей части инструмента.
2. При зажиме следует уделять внимание прилагаемому усилию. Слишком высокий показатель становится причиной повреждения поверхностного слоя.
3. Не стоит забывать о том, что сама угловая струбцина при механической обработке заготовки также должна быть надежно закреплена. В противном случае проводимая обработка существенно усложняется.

Простота механизма определяет то, что пользоваться им достаточно просто. При этом не нужно обладать какими-либо особыми навыками.

Как сделать столярную струбцину своими руками пошаговые инструкции с чертежами?

Если нужно снизить затраты угловая струбцина своими руками может быть создана из различных подручных материалов. В интернете можно встретить довольно большое количество различных чертежей, по которым проводится сборка приспособления. Стоит учитывать, что важно правильно подобрать подходящий материал. Угловая струбцина для сварки может изготавливаться исключительно при применении металла, так как раскаленный сплав может повредить дерево. Для изготовления угловой струбцины, которая будет применяться при сборке мебели, требуются следующие материалы:

1. Пластина.
2. Два бруска.
3. Болты из коррозионностойкого металла.
4. Саморезы.
5. Некоторые инструменты, которые часто встречаются в домашнем наборе.

Для сборки мебели самодельная конструкция подходит только при применении мягких губок, которые исключают вероятность повреждения поверхностного слоя. Рекомендации по сборке выглядят следующим образом:

1. На рабочем столе размещаются две длинные рейки, одна ребром, вторая более широкой частью.
2. При помощи дрели проводится создание нескольких отверстий, которые требуются для соединения отдельных элементов.
3. Одна из пластин крепится к нижней части бруска, после чего параллельно закрепляется вторая. Провести регулировку зазора можно при помощи самореза.
4. На концах просверливается отверстие и прикрепляется к ним пластина. Между отдельными элементами должен строго выдерживаться угол 90 градусов.

В интернете можно встретить чертеж и спецификацию, которые применяются при самостоятельном изготовлении угловой струбцины. При рассмотрении того, как сделать угловую струбцину своими руками уделим внимание тому, что все отдельные элементы должны фиксироваться относительно друг друга с высокой точностью.

В заключение отметим, что без рассматриваемого приспособления практически не обойтись. При этом оно обходится недорого, может прослужить в течение длительного периода. Рекомендуется приобретать металл с повышенной защитой от воздействия влаги, так как коррозия может существенно снизить эксплуатационный срок.

Для того что бы ускорить и упростить процесс работы, к примеру при работе с металлоизделиями, Вам потребуется парочку угловых струбцин! К тому же после сваривания металл зажатый в струбцину, не уводит так как без неё, и угол остаётся 90 градусов.

Изготовить угловую струбцину своими руками не сложно, достаточно иметь под рукой небольшие остатки от профильной трубы, шпильку, ну и естественно болты с гайками, которые я думаю есть у каждого.

Визуально струбцину можно разделить на две части: основание и прижимная часть.

Первым делом изготавливаем основание из профтрубы 25*60 как показано на фото.

Основание из профильной трубы 25*60

Сначала можно собрать на прихватках, затем полностью проварить швы и хорошо зачистить болгаркой.

Затем из тоже самой трубы 25*60 отрезаем два отрезка по 160 мм и привариваем их по краям. Варить нужно только с внешней стороны и с торцов, т.к. с внутренней стороны будет прижиматься заготовка и шов может помешать.

Привариваем внешние губки 90 градусов отношению друг к другу.

Внешние и внутренние прижимы должны быть точно 90 градусов по отношению друг к другу, после сварки убедитесь что они не сдвинулись и их не увело.

Следующим шагом будет изготовление крепления для прижимной части.

Отрезаем отрезок от трубы 40*40 длинной 30 мм и срезаем одну из сторон, делая его буквой «П», затем привариваем его к основанию. Для крепления винта, нам нужно просверлить два отверстия на 8 и третье (нижнее) отверстие на 10, что бы в него проходил торцевой ключ (далее поймёте зачем).

Изготавливаем крепление для винта.

С первой частью закончили, теперь приступаем ко второй.

Из той же самой трубы 25*60 изготавливаем внутренние прижимы (губки), по внешним сторонам у меня получились 105 мм.

Прижимаем их струбцинами ко внешним прижимам и свариваем между собой.

Изготавливаем внутренние прижимы.

Вырезаем два треугольника толщиной 2 мм и приваривает ко внутренним прижимам сверху и снизу. Сверлим сквозное (в двух треугольниках) отверстие на 8.

Привариваем два треугольника и сверлим отверстие.

Для крепления винта в одной и в другой частях свариваем гаечки на 8 и 14 между собой (как показано на фото). Делаем две пары.

Делаем крепление для винта.

Одну гайку накручиваем на винт, а для второй нужно его подготовить.

Обтачиваем винт по кругу чуть больше ширины гайки и в торце нарезаем резьбу на 8. Одеваем на него шайбу, главное что бы она была меньшего диаметра чем резьба винта, одеваем крепление сваренное из трёх гаек и затягиваем болт. Крепление должно свободно вращаться, а проточку делали для того что бы во время вращения винта, гайка на него не накручивалась, а свободно вращалась.

Крепление к подвижной части

После этого крепим винт к прижимной и основной части и делаем на него вороток, так же сваренный из гаек и прутка (или длинного болта). Всё струбцина готова, остаётся только покрасить и пускать в дело!

Угловая струбцина своими руками - видео

Струбцины относятся к инструментам-помощникам, которые плотно сжимают детали между собой или фиксируют заготовки во время их обработки к какому-либо основанию. Различные виды таких инструментов можно встретить в каждой мастерской. Для фиксации угла между деталями конструкции, домашние умельцы используют угловую струбцину. При этом, чтобы сэкономить домашний бюджет, инструмент изготавливается своими руками.

Что такое угловая струбцина?

Инструмент выполняется из дюралюминия, поэтому является очень прочным. Удобен он тем, что имеет специальные монтажные отверстия , с помощью которых его можно закреплять на верстаке. Применяются угловые струбцины чаще всего для фиксации деталей рамы, уголков или других подобных конструкций. Часто используется инструмент во время сборки мебели. В помощники угловую струбцину могут брать плотники, токари, слесари и сварщики. Пригодится она и для работ в домашних условиях.

Конструкция инструмента:

1. Зажим с двумя упорами.
2. Блок-зажим, который обладает хорошей подвижностью.
3. Рычажный механизм.
4. Винт для обеспечения более жесткой фиксации.
5. Планки и бегунки для приспособления более слабого типа зажима.

Неотъемлемой характеристикой каждой струбцины является подвижная часть упора.

Изготовление струбцины своими руками

Заводской инструмент стоит недешево, да и обойтись домашнему мастеру одним размером такого инструмента вряд ли удастся. Поэтому многие изготавливают угловые струбцины своими руками. При этом экономия домашнего бюджета является не единственным преимуществом самодельного инструмента.

Своими руками можно создать:

• необходимую прочность приспособления;
• оборудование для фиксации металлических деталей;
• струбцины любых размеров и разновидностей.

Если работы предстоят несложные, то инструмент можно сделать из простых и дешевых материалов.

Струбцина угловая из фанеры

Если фиксировать детали нужно будет не очень жестко, то приспособление своими руками можно сделать из фанеры. Такой способ является самым простым, легким и не затратным.

Чтобы изготовить инструмент необходимо:

1. Подготовить куски фанеры толщиной в 1,5 см и размерами 10х10 см.
2. Разделить квадраты на две части по диагонали.
3. На расстоянии в 2 см от края наметить отверстия и просверлить диаметром 40 мм.
4. Срезать сторону вдоль отверстий, чтобы излишки клея под фиксаторами можно было удобно убирать.

Инструмент из фанеры готов. На его долгую эксплуатацию рассчитывать не приходится, зато делается он из самых простых подручных материалов.

Изготовление и сборка своими руками угловой струбцины из дерева

Тем, кто обладает даже самыми простыми навыками работы с деревом, будет легко сделать деревянный инструмент. Для этого, в первую очередь, следует правильно выбрать материал , из которого будет изготавливаться струбцина. Выбор лучше остановить на березе, дубе, ясене, грабе или буке. Древесина должна быть без неровностей, повреждений и сучков. Ее влажность должна составлять не более 12%.

Из выбранного материала нужно будет подготовить:

• две пластины шириной 15 см, длиной 20 см и толщиной 2 см;
• два бруска шириной 2 см и длиной 25 см;
• металлические болты;
• саморезы диаметром 5 мм (2 на 20 см длиной и 2 на 12 см).

После того как все подготовлено, своими руками можно приступать к сборке приспособления:

1. На столе разместить две длинные рейки. При этом одна должна укладываться ребром вниз , а вторая – вверх.
2. В рейках просверлить отверстия для соединения, применив для этого дрель. У обеих деталей они должны совпадать.
3. Одну пластину прикрепить к нижнему бруску и параллельно ей закрепить вторую. Используется для этого проходящий через элементы саморез , который будет регулировать между ними степень зажима детали.
4. На концах реек просверлить отверстия и прикрепить к ним пайки или пластинки. Угол между элементами должен составлять 90 градусов.

Изготовление и монтаж угловой деревянной струбцины завершен, теперь можно проверить ее в работе.

Металлический тип инструмента обладает хорошей жесткостью фиксации и имеет длительный срок эксплуатации. Приспособление состоит из надежного крепкого корпуса, подвижного механизма и винта, который обеспечивает жесткость фиксации.

С помощью металлической струбцины можно:

• под различными углами фиксировать элементы конструкции;
• выполнять предварительный монтаж изделий;
• выравнивать детали конструкции относительно друг друга.

Кроме этого, угловые струбцины из металла широко применяются во время сварочных работ. Такие инструменты подразделяются на два вида:

1. Двухкоординатные.
2. Трехкоординатные.

С помощью приспособления можно зафиксировать два элемента металлоконструкции , после чего закрепить их сваркой. Даже самый простой вид такого оборудования сделает более комфортным проведение сварочных работ, обеспечит высокое качество швов, облегчит различные манипуляции с деталями конструкции и значительно сэкономит время.

Своими руками изготовить угловую струбцину из металла достаточно просто. Для этого потребуется подготовить:

• стальной лист толщиной в 10 мм;
• гайки – 3 шт;
• стальной лист с наружной резьбой по размеру гаек;
• шайбы большого диаметра.

Технология изготовления:

1. Из листа вырезать две заготовки длиной по 50 см, шириной по 4 см.
2. К основной части детали в виде буквы «Г» приварить вспомогательную часть.
3. Опорный элемент плашмя приварить на короткий край.
4. Сварить вместе три гайки, расположив их ребром к подвижной части. При этом вкручиваемый стержень должен проходить параллельно основанию приспособления.
5. Все части приварить по внешнему краю, вставив между ними полоску инструмента.
6. Присоединяя конструкции подвижную планку, произвести сварку по внутреннему краю.
7. К краю стержня из металла приварить большие шайбы.

Работы по изготовлению угловой металлической струбцины закончены. При проведении столярных, слесарных или сварочных работ с ее помощью можно надежно зафиксировать конструкцию. Такой инструмент способен заменить одного помощника и ускорить время проведения работ. А его подвижные элементы позволят соединить детали под необходимым наклоном и углом.

Изучив типы и варианты создания угловых струбцин, изготовить и собрать инструмент своими руками не составит большого труда. При этом вид конструкции следует выбирать в зависимости от требуемой прочности фиксации. Такое приспособление будет полезно и в домашнем хозяйстве, и в профессиональной деятельности.
