Где лучше установить радиаторы отопления. Установка радиаторов отопления в частном доме

Качественное отопление – залог благоприятного климата в доме и отсутствия холодов даже в самые сильные морозы. Потому, если у вас в квартире или коттедже есть старый и уже неэффективный радиатор, то его стоит заменить. На первый взгляд, это кажется очень сложной работой, доступной только профильным специалистам со значительным опытом. Но при должном отношении к делу и наличии некоторых инструментов установка батарей отопления своими руками не представляет серьезной проблемы.

Правила расположения батареи и схемы подключения

Помимо характеристик очень важно , одним из факторов, влияющих на эффективность отопительной системы, является выбор правильного места для расположения изделия. Правда, в большинстве случаев оно предопределено заранее – новая батарея, скорее всего, будет стоять на месте старой чугунной, которая была еще с момента постройки здания. Но все же приведем несколько рекомендаций по грамотному размещению радиатора.

Во-первых, желательно располагать батарею под окном. Дело в том, что оно является «мостиком», через который холод с улицы попадает в квартиру или коттедж. Наличие радиатора под окном образует своеобразную «тепловую завесу», мешающую описанному выше процессу. При этом батарея должна быть размещена строго посередине окна, и, желательно, занимать до 70-80% его ширины. Что такое и как его установить, Вы можете посмотреть на нашей странице.

Во-вторых, от пола до радиатора должно быть не меньше 80-120 мм. Если будет меньше, то убирать под батареей будет неудобно, там скопится огромное количество пыли и мусора. А если радиатор расположится выше – под ним будет собираться некоторое количество холодного воздуха, который требует прогрева и вследствие этого ухудшает работу отопительной системы. Кроме того, негативно влияет на эффективность батареи слишком малое расстояние до подоконника.

В-третьих, между задней частью радиатора и стенкой допускается расстояние от 2,5-3 см. Если оно меньше – нарушаются процессы конвекции и движения потоков теплого воздуха, и, как следствие, батарея работает менее эффективно и тратит часть тепла зря.

Таблица. Стандартные схемы подключения батарей отопления.

Название	Описание
	Вследствие специфики расположения стояков отопительных систем в жилых домах, подобная схема подключения батарей является наиболее распространенной. Достаточно легко осуществима, эффективность работы радиатора – средняя. Главные недостатки подобного способа подключения – видимые трубы и неприспособленность к батареям с большим количеством секций.
	Вторая по распространенности схема подключения радиаторов. Главное преимущество – равномерная циркуляция воды по всей батарее, и, как следствие, высокая эффективность работы.
	Подобная схема часто используется в загородных домах – многие хозяева коттеджей предпочитают спрятать отопительные коммуникации под пол, чтобы те не портили внешний вид комнаты. Но при этом нижнее подключение радиатора на 12-15% менее эффективно, чем диагональное.

Видео — Замена радиаторов отопления зимой

Установка батареи отопления своими руками – пошаговая инструкция

Рассмотрим процесс установки биметаллической батареи, подключаемой боковым способом к однотрубной системе отопления. Стоит сказать, что в данном случае работа велась в здании, где температура в радиаторах была относительно невысокой, потому подводка и байпас изготовлены из металлопластиковых труб. Перед началом самостоятельной установки батареи ознакомьтесь с устройством и характеристиками системы отопления у себя дома. Возможно, для вашей квартиры или коттеджа соединительные трубы потребуется изготавливать из материалов с большей стойкостью к высоким температурам.

Разделим процесс установки батареи отопления своими руками на несколько отдельных этапов:

демонтаж старого радиатора;
монтаж нового байпаса и запорной арматуры;
установка батареи и подключение её к подводке.

Подготовка к работе. Демонтаж старой батареи

Начинается установка батареи отопления своими руками с подготовки инструмента и демонтажа старого радиатора. В данном примере речь будет идти о стандартном изделии из чугуна, которое до сих пор греет множество квартир. Как устанавливаются , Вы можете прочитать в нашей статье.

Шаг 1. Привезите домой новую батарею. Распакуйте её, проверьте комплектность – все ли, что вы покупали, на месте. Также осмотрите сам радиатор – не имеет ли он каких-либо повреждений или дефектов.

Шаг 2. Разрежьте упаковку из-под новой батареи на две равные части. Одну используйте как подложку для радиатора – так вы не поцарапаете его о напольное покрытие. Вторую часть упаковки заведите за отопительный стояк – при демонтаже с помощью болгарки лист картона защитит стену от загрязнения.

Шаг 3. Подготовьте все, что понадобится для демонтажа старого и установки нового радиатора – фитинги, краны, трубы, инструмент. Определите для себя, что и где должно лежать – поиск необходимой для монтажа, но потерянной среди беспорядка вещи может существенно затормозить работы по замене батареи.

Шаг 4. Демонтируйте трехходовой кран, соединяющий отопительный стояк, байпас и подводку. Для начала ослабьте его разводным ключом. Если начинает капать вода – немедленно закрутите все обратно – скорее всего, стояк не был перекрыт должным образом. А если все в порядке – работайте над демонтажем крана дальше.

Шаг 5. Далее отсоедините старую батарею и подводку от стояка. Сначала открутите гайку на сгоне резьбы. Затем определите, насколько можно срезать эту резьбу, чтобы потом смонтировать тройник, соединяющий подводку, байпас и стояк без каких-либо проблем.

Совет! В некоторых случаях старая краска, нанесенная на гайку и соединение стояка с байпасом и подводкой, может помешать работе. Удалить ее можно с помощью обычного ножа с выдвижным лезвием или металлической щетки.

Шаг 6. Снимите батарею с креплений.

Шаг 7. По ранее определенной метке на сгонах резьбы, соединяющей отопительный стояк с батареей, выполните обрезку при помощи болгарки.

Шаг 8. Снимите старую батарею и унесите туда, где она не будет мешать дальнейшей работе. Учитывая высокую массу чугунного радиатора, выполняйте это по возможности в паре с кем-либо.

Шаг 9. Снимите со стены старые крепления батареи. Если они держатся особенно крепко – используйте молоток и зубило.

Для того чтобы установка радиаторов отопления была выполнена максимально быстро и качественно, рациональнее всего привлекать к этому специалистов. Однако бывают ситуации, когда стоимость услуг, озвученная профессионалами, явно не по карману заказчику. И что делать в таком случае? Искать более дешевых работников, чьи услуги более доступные? Но в ряде случаев сильное сомнение вызывает качество выполненной ними работы. И тогда любой заказчик приходит к логичному решению – к установке радиаторов отопления самостоятельно. Это вполне выполнимо. Главное – сделать все внимательно, предварительно ознакомившись с нехитрыми правилами и снип.

Установка радиаторов отопления

Общее описание процесса установки радиаторов

Как правильно установить радиатор отопления? Процесс установки батарей отопления не настолько сложен, как представляют себе его большинство из нас. Точнее, он может быть сложным в том случае, если «постараются» сами радиаторы. Поэтому, прежде чем остановить свой выбор на какой-либо модели, важно ознакомиться с правилами ее установки. Например, любой человек, даже не являясь профессионалом, сможет выполнить такую операцию, как установить радиатор отопления из алюминия, поскольку они не требуют навыков использования дополнительного оборудования. Однако то же самое нельзя сказать о радиаторах чугунных – для того чтобы их установить, вам придется освоить правила использования сварочного аппарата.

Прежде чем приобретать радиаторы, следует внимательно присмотреться к существующим на рынке моделям.

Кроме того, не лишним будет определить для себя, какими именно будут необходимые вам характеристики радиаторов по следующим критериям:

износостойкость;
экономичность;
проточность;
устойчивость к среде.

И если вы правильно определите данные параметры и сможете подобрать соответствующие радиаторы – то отопительная система в вашем доме будет радовать теплом долгие годы. Немалую роль играет не только схема монтажа батарей отопления, но и материал, из которого выполнены радиаторы. Дело в том, что многие современные модели, выполненные из ультра качественных и экологичных материалов, имеют заоблачную цену. Поэтому постарайтесь реально смотреть на свои возможности и потребности. Вряд ли в дачном доме вам могут понадобиться сверхдорогие батареи.

При самостоятельном монтаже радиаторов отопления следует быть предельно внимательными и аккуратными.

В частности, при монтаже следует учитывать такие параметры, как высота расположения радиатора относительно пола, расстояние между стеной и радиатором. В меньшей степени имеет значение то, к какой именно стене будет крепиться батарея – большинство современных моделей с легкостью монтируются на стены, покрытые гипсокартоном. Впрочем, запомнить характеристики, на которые следует опираться, довольно просто – расстояние от пола до нижней точки батареи не должно быть менее 5 см. Такое же расстояние (не менее 5 см) должно быть и между стеной и задней стенкой радиатора.

Выполнить самостоятельно такую операцию, как установка батарей отопления, весьма просто. Если вы ранее вовсе никогда не имели дело с какими-либо подобными работами, тогда необходимую информацию и полный процесс установки можно найти на нашем сайте, где представлена инструкция и видео материалы. Кроме того, сегодня существует большое количество специализированных форумов и ресурсов, на которых профессиональные мастера делятся советами и показывают оптимальные схемы установки радиаторов отопления. И, воспользовавшись информацией с подобного сайта, вы с легкостью сможете узнать, как правильно установить батарею отопления самостоятельно.

Инструменты для монтажа

Если вы никогда прежде не занимались ремонтными работами и не устанавливали радиаторов, можно предположить, что вряд ли у вас имеется необходимый набор инструментов. Однако это вовсе не означает, что вам непременно нужно бежать в магазин и приобретать все. Во-первых, это довольно дорого, а во-вторых – возможно, в дальнейшем вам это не пригодится.

Поэтому рациональнее всего перед тем, как поставить батарею отопления, будет просто поспрашивать у знакомых – возможно, у кого-то есть то, что вам необходимо.

Так, для монтажа радиаторов понадобится: ударная дрель и сверло с победитовым наконечником, шуруповерт, пассатижи, строительный уровень.

Маленькая хитрость – приобретая отопительные радиаторы, заранее проверьте, чтобы все элементы были собраны. Если это не так – попросите в магазине, чтоб вам все собрали – таким образом, не придется приобретать дорогостоящий и ненужный в дальнейшем ключ.

Как выбрать батареи нужного размера

Прежде чем приобретать батареи, необходимо правильно рассчитать, какого размера они должны быть – из скольких секций состоять. От этого зависит довольно многое, в том числе – и схема монтажа радиаторов отопления. Ведь недостаточное количество секций не позволит прогреть комнату, а излишнее – просто будет зря установлено.

Рассчитывается размер батарей по весьма простой формуле – на 1 м 2 необходим 1 кВт мощности радиатора. В некоторых случаях показатель мощности необходимо умножать на коэффициент запаса – 1,3. Это делается тогда, когда в комнате две стены являются внешними или же имеется более 1 окна.

Установка радиаторов

Такой процесс, как монтаж и установка радиаторов отопления, можно разбить на несколько пунктов. Прежде всего, необходимо правильно произвести пакование всех глушек, американок, крана Маевского. Далее, если есть необходимость – демонтируется старый радиатор. В случае если наряду с заменой радиаторов производится и замена нагревательного элемента, необходимо предварительно удалить воду из системы. Для этого следует перекрыть воду и при помощи насоса постараться максимально стравить воду.

Готовую батарею необходимо установить на стену. Количество крепежей напрямую зависит от типа радиатора и принципа его монтажа.

Если вы планируете монтаж радиаторов отопления из чугуна, которые будут ввариваться в систему, то достаточно лишь двух крепежей. А вот если радиатор будет соединяться с системой при помощи полипропиленовых труб, то крепежей должно быть не менее трех. Если батарея небольшая – 5-6 секций, то крепежи следует располагать таким образом – 2 сверху и один – снизу. В случае если количество секций – 10 и более, то и крепежей должно быть больше: в верхней части – не менее 3, а в нижней – 2.

При помощи строительного уровня определяем правильное расположение батареи. Далее необходимо обозначить места, в которых пластиковая труба будет соединяться с металлической. После этого необходимо накрутить все элементы. Важно уделить особое внимание качеству и герметичности соединений. В случае если есть хоть малейшая погрешность – ожидайте протекания. Для того чтоб этого не произошло – используйте динамометрические ключи необходимого размера. Будьте предельно внимательны – если вы устанавливаете биметаллические или алюминиевые радиаторы, осторожно закручивайте кран, через который будет стравливаться воздух. К нему нельзя применять усилие выше 12 кг. Для того чтобы выполнить закручивание данного крана правильно, пригодятся, опять таки, динамометрические ключи.

Особенности монтажа чугунных радиаторов

Несмотря на то, что на современном рынке существует огромное количество типов батарей, многие из нас, планируя, как поставить радиатор отопления, игнорируют новые биметаллические и алюминиевые радиаторы, отдавая предпочтение старым добрым моделям из чугуна.

Мало кто учитывает, монтаж батарей отопления из чугуна – более трудоемкий и сложный процесс.

Впрочем, результат стоит потраченного времени и сил. При установке следует обратить внимание такие факторы:

Перед тем, как установить батарею отопления из чугуна, необходимо выполнить регулировку ниппелей. Для этого радиатор раскручивается, ниппели регулируются, после этого все собирается обратно. Теперь радиатор готов к установке. Следует отметить, что разборка должна проводиться с использованием специальных ключей на радиаторном верстаке. При этом желательно оба ниппеля откручивать одновременно – так удастся избежать перекоса. Разумеется, удобнее всего выполнять это действие вдвоем. Обратите внимание – с разных сторон радиатора резьба направлена в разные стороны. После того, как ниппели будут откручены – снимайте секцию.
Подобным образом снимаются все секции радиаторов. Далее – собираем секции строго в обратной последовательности. Собранный радиатор требует опрессовки – так можно выявить, нет ли течи. И если она есть – повторно отрегулировать ниппель.

В кирпичных и пенобетонных домах чугунные радиаторы крепятся на специальные опоры в стене без каких-либо проблем. Но в том случае, если батарея прикреплена к деревянной стене, помимо стандартных опор, вам также потребуются и напольные опоры.
Если отопительная система – однотрубная, непременно должен быть установлен байпас. Кроме того, в системе также должен присутствовать кран Маевского, а также запорная арматура.
Для подсоединения радиатора к трубопроводу необходимо использовать сгоны с резьбой. При этом важно помнить – ни в коем случае не рекомендуется использовать сварочный аппарат в доме с деревянными стенами.

Конечно же, выполнять самостоятельно монтаж радиаторов отопления в квартире или же все-таки доверить это профессионалам – личное дело каждого хозяина. Многие идут на монтаж радиаторного отопления по банальной причине – замена радиаторов для них и так слишком «дорогое удовольствие» и дополнительные траты на наем специалистов могут обернуться крахом для семейного бюджета. Однако если вы на самом деле боитесь браться за такую работу, как смонтировать радиатор отопления, – то лучше все же не рисковать. Ведь специалисты смогут сделать все на самом деле качественно. Но вот только сложность состоит в том, что вам необходимо найти на самом деле профессионалов, знающих варианты монтажа радиаторов отопления и их тонкости, а не самоучек, которые будут устанавливать радиаторы второй раз в жизни. Наем такого «мастера» может иметь весьма печальные последствия.

Установка и замена радиатора отопления на первый взгляд кажется не очень сложной задачей. Однако это не так - любые ошибки, допущенные в процессе работы, неминуемо вызовут последствия, вероятно, довольно тяжелые. Чтобы не пришлось восстанавливать ремонт в квартире после затопления горячей водой или других непредвиденных проблем, рекомендуется для монтажа и замены деталей отопительной системы обращаться к сантехникам. Однако, это все-таки не означает, что установка радиатора отопления своими руками неосуществима.

Для успеха вам необходимо:

Достаточно свободного времени.
Изучить теоретическую базу: способы подключения батарей и правила.
Тщательно измерить территорию.
Найти инструменты, необходимые для проведения такой работы.

Установка радиатора отопления

В первую очередь, разумеется, необходимо подобрать радиатор, который вам необходим в вашей конкретной квартире или частном доме. Выбор радиатора должен быть обусловлен его техническими характеристиками и вашими потребностями. Какие качества батареи влияют на выбор? Главным образом, это:

Износоустойчивость.
Стоимость.
Диаметр просвета для циркуляции воды.
Устойчивость к агрессивным средам.

Важно! Если вы хотите провести монтаж радиаторов отопления своими руками, вам также необходимо учитывать материалы, из которых они изготовлены. Так, радиаторы из алюминия просты в установке, не требуют особых навыков, знаний и инструментов. А при установке чугунных батарей обязательно потребуется сварка. Стоит заранее определиться с доступными вам ресурсами и объективно оценить свои возможности.

Проверка клапана спускания воздуха

При подготовке к работе, в первую очередь, надо узнать тип разводки вашей отопительной системы. Она может оказаться однотрубной либо двухтрубной.

Однотрубная система отопления чаще всего выполняется в квартирах многоэтажных домов. При данном виде организации горячая вода стекает по трубам с верхнего этажа к нижним. Из недостатков такой разводки стоит отметить, что вы в этом случае не можете регулировать температуру без монтажа дополнительных приборов. К тому же, вода на верхних этажах намного горячее, чем на нижних.
Двухтрубная система отопления больше распространена в коттеджах и загородных домах. Вода циркулирует по двум системам: горячая - по одной, остывшая - по другой. Данная разводка лишена недостатков однотрубного варианта: температура отопительных приборов всегда остается постоянной, а также является регулируемой.

Варианты подсоединения отопительных систем

Кроме выбора самого радиатора, при установке вам также будет необходимо решить, каким образом подключить его к централизованной сети. Вам доступно несколько различных вариантов, каждый из которых имеет свою сферу использования:

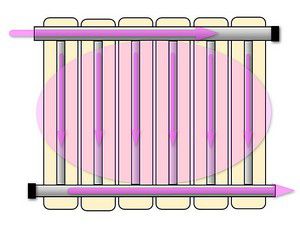

Диагональное подключение. Данная схема является лучшим выбором для длинных многосекционных батарей отопления. Ее отличает то, что подводящая воду труба крепится к патрубку сверху с одного края радиатора, отводящая же - к нижнему патрубку с другой стороны. Среди недостатков такой системы можно назвать тяжелый ремонт в случае неполадок: схема не подразумевает снятие батареи без полного отключения отопления.

Варианты подключения радиаторов

Важно! При подаче воды снизу, вы потеряете около 10% возможного тепла.

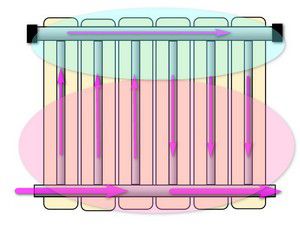

Нижнее подключение. Данная схема разводки выглядит наиболее незаметно. Применяется, если трубы расположены внутри пола или скрыты под плинтусами. Патрубки подачи и отводки направлены перпендикулярно к поверхности пола. Главный недостаток состоит в том, что данная система предполагает наибольшее возможное количество потери тепла.

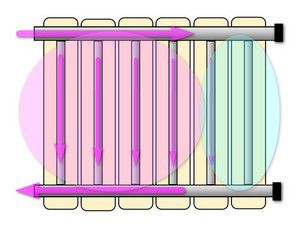

Боковое одностороннее подключение. Является наиболее распространенным и эффективным. Максимальная теплоотдача обеспечивается подключением подводящей трубы сверху, а отводящей - снизу с той же стороны батареи. При инверсии мощность прогрева значительно снижается, поэтому менять трубы местами не рекомендуется.

Важно! При недостаточном прогреве дальних секций батареи, используется удлинитель протока воды.

Параллельное подключение. Оно происходит через теплопровод, встроенный в отопительную систему. Таким же образом реализуется и отвод. Такая система позволяет заменять батареи, не отключая центральное отопление, однако главным минусом является то, что при недостаточном давлении в системе батареи плохо прогреваются.

Важно! Подключение радиатора отопления своими руками таким способом проводится достаточно сложно, эту работу лучше будет доверить опытным монтажникам.

Последовательное подключение. В этом случае перенос тепла по системе происходит за счет давления воздуха в ней. Лишний воздух спускается при помощи крана Маевского. Главным недостатком такой системы также служит невозможность ремонта без отключения всей отопительной системы.

Правила подключения радиатора

В установке системы отопления нет незначительных нюансов, необходимо следовать всем правилам, чтобы работа получилась эффективной и безопасной. Так как установить радиаторы отопления своими руками? Стоит учитывать следующие моменты:

расстояние от верхней части батареи до подоконника должно составлять более 5 см;
от нижней части батареи до пола расстояние должно быть не менее 10 см;
расстояние от стены до батареи должно составлять от 2 до 5 см. В случае, если стандартные крепления окажутся слишком короткими, необходимо купить другие, подходящей длины.

Монтаж радиатора в условиях ограниченного пространства

Эти правила позволят воздуху нормально циркулировать вокруг отопительного прибора, препятствуя ненужным теплопотерям.

Важно! Правила установки батареи одинаковы для всех их разновидностей, будь то алюминиевые или чугунные радиаторы.

Перед установкой радиатора, надо определиться, сколько в нем должно быть секций. Сделать это можно из расчета, что в стандартной комнате высотой не более 2,7 метров одна секция обогревает два квадратных метра площади. Разумеется, такой подсчет довольно грубый, чтобы получить наилучший результат, стоит доверить это профессионалам.

Важно! Вы также можете использовать формулу: на 1 КВт мощности радиатора приходится 1 квадратный метр комнаты. В случае, когда в ней несколько окон, нужно увеличить полученное значение в 1,3 раза.

Необходимые инструменты

Установка радиаторов отопления своими руками в квартире, как и в частном доме, требует определенного количества инструментов, без которых данный процесс просто невозможен.

Обязательно выравниваем радиатор по вертикали

Для успешного ее проведения вам потребуется:

ударная дрель с победитовым сверлом;
набор динамометрических ключей;
шуруповерт или отвертка;
пассатижи;
рулетка;
строительный уровень;
карандаш и линейка.

Установочный процесс

Установочный процесс несет в себе ничего чересчур сложного, если выполнять его по плану поэтапно и безошибочно.

Сначала, необходимо отключить отопительную систему и слить из нее воду. В частном доме это можно сделать с помощью насоса, в многоквартирном - придется обратиться в ЖЕК. Затем нужно демонтировать отслужившие радиаторы.
Разметить стену для крепления новых отопительных устройств. При этом желательно использовать уровень, чтобы установить батарею максимально ровно, исключив перекосы. Важно, чтобы батарея была установлена строго по горизонтали или с минимальным отклонением в сторону трубы. Это позволит воде полностью сливаться к концу отопительного сезона.
Установить кронштейны, проверить их на прочность, надавив на них всем своим весом. Если они выдерживают - повесить батарею. Для чугунной и алюминиевой батареи обычно достаточно двух креплений, для пластиковых труб необходимо большее количество. Стены перед установкой креплений следует предварительно зачистить, выровнять и отштукатурить.
Смонтировать запорную арматуру, уделяя особенное внимание надежности и водонепроницаемости резьбовых соединений. Подключить трубопровод.

Важно! Чтобы батарея не протекала, желательно использовать соответствующие динамометрические ключи. Особенно, если вы устанавливаете алюминиевый радиатор, с ним неизбежно надо монтировать воздушный клапан, через который будет стравливаться воздух. Усилие динамометрического ключа, используемого при установке, не должно превышать 12 кг.

Строительство нового дома или реставрация старого здания предполагает модернизацию отопительной системы, включающую все виды работ. Среди них – составление проекта, подбор схемы подсоединения радиаторов, обустройство трубопроводов, выбор типа батарей. Ключевым моментом, обеспечивающим качественный обогрев жилища, является установка радиаторов отопления. Чтобы освоить технологию монтажа, стоит почитать руководство по эксплуатации, изучить подробную пошаговую инструкцию и использовать в работе опыт практиков.

Выбирая вариант подсоединения приборов к трубам, стремятся обеспечить наибольшую эффективность отопления. Подключение чаще всего проводится тремя методами.

1. Боковой – самый распространенный, позволяет добиться наибольшей теплоотдачи, оптимален для небольших радиаторов. Система выглядит следующим образом: в верхней части батарея соединяется с подводящей трубой, а в нижней (с той же стороны) – с отводящей. Если подавать теплоноситель снизу, она теряет мощность. Работу легко выполнит даже неспециалист, для этого способа не требуется много материалов.

2. Нижний. Подводящий и отводящий патрубки располагаются внизу и соединяются с магистральной трубой, спрятанной под полом или плинтусом. Схема монтажа с нижним подключением имеет существенный минус: снижение теплоэффективности на 5-15% по сравнению с боковым вариантом. Впрочем, длинные радиаторы с нижней подводкой нагреваются лучше, чем с боковым подключением. И еще один нежелательный момент: при прорыве трубы приходится снимать напольное покрытие, от протечки может пострадать нижерасположенная квартира.

3. Диагональный. Вода входит через верхний патрубок с одной стороны, а выходит через нижний с противоположной. Наиболее удачное место для диагонального подсоединения – частный дом с автономным отоплением, в котором теплоноситель циркулирует с небольшой скоростью.

Если в приборах более 12 секций, рекомендуется их диагональное присоединение (в том числе, если место установки – квартира). В системах с боковым подключением теплоноситель даже под высоким давлением не может пройти через многосекционный радиатор, сохранив температуру.

Разновидности

Прежде чем будет описана технология монтажа отопительных приборов, стоит изучить их особенности. Для каждого типа есть предпочтительные варианты подсоединения.

Чугунные.

В числе их плюсов – устойчивость материала к износу, коррозии, высоким температурам и давлению воды. Чугунная батарея долго нагревается и так же долго остается горячей. Минусом является необходимость ежегодного технического обслуживания – покраски и промывки. Чугунный агрегат встраивают в отопительную систему разными способами.

Стальные.

Отличаются повышенным коэффициентом теплоотдачи, оригинальным дизайном, не забиваются взвесями из теплоносителя. Недостатки: подверженность коррозии (если изготовлен из углеродистой стали) или высокая стоимость (из нержавейки). Стальная панельная батарея подключается боковым методом, встречаются нижние варианты. Если прибор секционный, предпочтителен боковой монтаж.

Алюминиевые.

Они обладают самой высокой теплоотдачей, привлекают современным дизайном. Монтаж алюминиевых радиаторов рекомендован для автономного отопления в небольшой частный дом. При этом необходим контроль состава воды и давления в системе. Чаще всего применяют диагональное подсоединение: за счет него алюминиевый агрегат работает эффективнее. Выпускаются также модели, рассчитанные на нижнее подключение.

Биметаллические.

Они удачно сочетают прочность чугуна и теплоэффективность алюминия, устойчивы к коррозии и перепадам давления. Установка биметаллических радиаторов возможна как в доме, так и в квартире. Широкий модельный ряд включает панельные и трубчатые изделия. Можно выбрать агрегаты различного исполнения: стандартные, низкие, вертикально расположенные. Почти каждая модель рассчитана на подключение разными способами. Биметаллический радиатор имеет 4 соединительные точки: две внизу и две вверху.

Определившись с типом радиатора, выполняют несложный расчет количества отопительных приборов отдельно для каждой комнаты. В среднем на 10 м2 площади помещения (высотой не более 3 м) нужен 1 кВт тепловой энергии. Разделив общее количество энергии на мощность радиатора, определяют их число. Информацию о мощности содержит руководство по эксплуатации изделия.

Список требований

Действующие в России нормы и правила по обвязке требуют четкого соблюдения ряда технических и строительных регламентов.

1. Монтаж выполняют в зонах помещения с максимальными теплопотерями. Обычно таким местом являются промежутки между окнами и полом.

2. Батарея должна занимать определенное положение. Ее удаляют не менее чем на 100 мм от подоконника, на 30 мм от стены и на 60 мм от пола. Указанные расстояния учитывают специфику распространения нагретого воздуха.

3. Подключение радиаторов к общей сети осуществляется согласно определенной схеме, зависящей от типа приборов и характеристик отопительной системы.

4. Надежность крепления к стене обеспечивается за счет установки радиаторов на три кронштейна. Схема их расположения такова: один крепежный элемент располагается в нижней части и два – в верхней. Монтаж кронштейнов выполняют с помощью дюбелей и строительного раствора.

5. В верхней части каждой секции производят подключение клапана для спуска воздуха из системы. Он может быть ручным или автоматическим.

6. После того как установка закончена, открывают запорные краны. Делают это постепенно, без рывков, чтобы не допустить гидроударов.

Пошаговая инструкция

Установка радиаторов каждого типа имеет свои особенности, но при этом следует придерживаться нескольких общих рекомендаций. Чтобы монтаж своими силами прошел без ошибок, для начала внимательно изучается руководство, которое имеет каждый агрегат. При покупке расходных материалов, фитингов и комплектующих проверяют их качество. В процессе подключения радиаторов все соединения делают абсолютно герметичными.

Прежде чем начать монтаж своими руками, готовят универсальный и специальный инструмент:

ударную дрель;
шуруповерт;
строительный уровень;
пассатижи;
сверла с победитовыми напайками;
карандаш, рулетку;
динамометрический ключ для закручивания патрубков.

Технология установки батарей отопления делится на несколько этапов.

1. Проектируется схема обвязки. Эту процедуру лучше поручить специалисту-теплотехнику. Он составляет ведомость покупных изделий, без которых смонтировать радиатор своими руками невозможно.

2. Выбор материалов. Если квартира с централизованным отоплением, обвязка отопительных батарей производится с помощью стальных труб и запорной арматуры – это предотвратит срыв фитингов при высоком давлении в системе. В частный дом можно приобрести металлопластиковые материалы.

Если разработанная конструктором схема требует, чтобы при установке использовался шаровой кран с американкой, следует знать: его герметичное подключение по силам лишь специалисту. Выполняя монтаж батарей своими руками, ставят обычный радиаторный вентиль.

3. Перекрытие. Если ставится одна новая батарея, воду перекрывают перед и за ней. Когда производится замена всех батарей отопления, систему перекрывают полностью – независимо от того, частный дом это или квартира. Воду сливают, остатки откачивают насосом.

4. Подготовка стены. Необходимо выровнять ее с помощью штукатурки и прошпаклевать. Прежде чем начнется монтаж креплений, осуществляется разметка, пробивка отверстий перфоратором, установка дюбелей.

5. Крепления. Прибор настенного исполнения подвешивается на кронштейны. При этом легкие стеновые перегородки сверлят насквозь, выполняя монтаж креплений с другой стороны. Напольная батарея размещается на специальной подставке.

6. Подготовка радиаторов отопления. Чугунная батарея предварительно разбирается, после чего подкручиваются ниппели. Алюминиевый или биметаллический агрегат не вынимают из упаковки до полного завершения монтажных работ.

7. Сборка. Приборы оснащают кранами с разъемными соединениями, краном Маевского для стравливания воздуха, радиаторными пробками и заглушками, терморегуляторами. Чтобы батарея надежно скреплялась со всеми элементами, стыки герметизируют паклей.

Следует отметить, что биметаллический радиатор никогда не собирают с применением наждачной бумаги и напильника, во избежание протечек.

8. Установка радиаторов на кронштейны. Когда подвешивается батарея, ее положение по вертикали и горизонтали контролируется с помощью строительного уровня. Если в конце сезона планируется слив воды из системы, радиатор располагают с небольшим отклонением от горизонтали в сторону трубы. Это позволит полностью удалить воду, чтобы батарея осталась сухой.

9. Подключение. Из батарей выкручивают заглушки. Если конструкция однотрубная, подсоединяют заранее подготовленный байпас – чтобы при необходимости прибор можно было отсечь. При двухтрубной отопительной системе батарея присоединяется к трубе с помощью сгона, к которому прикручивают вентиль. Места скреплений опять герметизируют паклей.

10. Гидроиспытание. Технология предусматривает проверку плотности соединений и их работоспособности при проектном рабочем давлении и во время гидроударов. Второе название испытательной операции – опрессовка батарей отопления. Самому выполнить ее довольно сложно – лучше пригласить сантехника со специальным оборудованием.

Стоимость под ключ

Чтобы отапливать дом или квартиру максимально эффективно, с минимальной вероятностью сбоев и поломок, есть смысл поручить работу опытным профессионалам. Она состоит из нескольких этапов:

выезд для предварительной оценки;
разработка проекта;
выбор оборудования;
установка радиаторов, при необходимости – их тестирование, запуск.

Цена работ для каждого заказчика определяется индивидуально, зависит она от сложности проекта, количества приборов и их конструктивных особенностей. Чтобы предварительно подсчитать, во что обойдется монтаж системы отопления, нужно узнать, какова цена за одну точку – она обозначает комплексную стоимость услуг по установке. В среднем этот показатель по Москве составляет 2500 рублей. Общая стоимость под ключ от разных исполнителей существенно отличается. Чтобы получить ожидаемый результат, следует составить договор с компанией, постоянно контролировать процесс и качество.

Любая система отопления – это достаточно сложный «организм», в котором каждый из «органов» выполняет строго отведенную ему роль. А одним из наиболее важных элементов являются приборы теплообмена – именно на них возложена конечная задача передачи тепловой энергии или в помещения дома. В этом качестве могут выступать привычные радиаторы, конвекторы открытой или скрытой установки, набирающие популярность системы водяного подогрева полов – трубные контуры, уложенный в соответствии с определенными правилами.

Возможно, вас заинтересует информация о том, что собой представляет

В данной публикации речь пойдёт о радиаторах отопления. Не станем отвлекаться на их многообразие, устройство и технические характеристики: на нашем портале на эти темы – достаточно исчерпывающей информации. Сейчас же нас интересует другой блок вопросов: подключение радиаторов отопления схемы обвязки монтаж батарей. Правильная установка приборов теплообмена, рациональное использование заложенных в них технических возможностей – это залог эффективности работы всей системы отопления. Даже от самого дорогого современного радиатора будет невысокая отдача, если не прислушиваться к рекомендациям по его монтажу.

Что необходимо учитывать при выборе схем обвязки радиаторов?

Если упрощенно взглянуть на большинство радиаторов отопления, то их гидравлическая конструкция представляет собой достаточно несложную, понятную схему. Это два горизонтальных коллектора, которые соединены между собой вертикальными каналами-перемычками, по которым происходит перемещение теплоносителя. Вся эта система или выполнена из металла, обеспечивающего необходимую высокую теплоотдачу (яркий пример – ), либо «одета» в специальный кожух, конструкция которого предполагает максимальную площадь контакта с воздухом (например, биметаллические радиаторы).

1 – Верхний коллектор;

2 – Нижний коллектор;

3 – Вертикальные каналы в секциях радиатора;

4 – Теплообменный корпус (кожух) радиатора.

Оба коллектора, верхний и нижний, с обеих сторон имеют выходы (соответственно, на схеме верхняя пара В1-В2, и нижняя В3-В4). Понятно, что при подключении радиатора к трубам контура отопления подключается лишь два выхода из четырех, а оставшиеся два глушатся. И вот от схемы подключения, то есть от взаимного расположения трубы подачи теплоносителя и выхода в «обратку» во многом зависит эффективность работы установленной батареи.

И прежде всего, планируя установку радиаторов, хозяин должен точно разобраться, какая же система отопления функционирует или будет создаваться в его доме или квартире. То есть он должен четко представлять, откуда поступает теплоноситель и в какую сторону направлен его поток.

Однотрубная система отопления

В многоэтажных домах чаще всего применяется однотрубная система. В этой схеме каждый радиатор как бы вставлен в «разрыв» единственной трубы, по которой осуществляется и подача теплоносителя, и его отвод в сторону «обратки».

Теплоноситель проходит последовательно все радиаторы, установленные в стояке, постепенно растрачивая тепло. Понятно, что на начальном участке стояка его температура всегда будет выше – это также необходимо учитывать при планировании установки радиаторов.

Здесь важен еще один момент. Такая однотрубная система многоквартирного дома может быть организована по принципу верхней и лир нижней подачи.

Слева (поз.1) показана верхняя подача – теплоноситель по прямой трубе передается к верхней точке стояка, а затем последовательно проходит через все радиаторы на этажах. Значит, направление подачи потока идет сверху вниз.
В целях упрощения системы и экономии расходных материалов нередко организуется и иная схема – с нижней подачей (поз. 2). В этом случае на восходящей к верхнему этажу трубе точно также последовательно установлены радиаторы, как и на опускающейся вниз. Значит, направление потока теплоносителя в этих «ветвях» одной петли меняется на противоположное. Очевидно, что разница температур в первом и последнем радиаторе такого контура будет еще ощутимей.

Важно разобраться с этим вопросом – на какой же трубе подобной однотрубной системы устанавливается ваш радиатор – от направления потока зависит оптимальная схема врезки.

Обязательное условие обвязки радиатора в однотрубном стояке – байпас

Под не совсем понятным для некоторых названием «байпас» понимается перемычка, связывающая трубы подключения радиатора к стояку в однотрубной системе. Для чего нужен , какими правилами руководствуются при его установке – читайте в специальной публикации нашего портала.

Широко применяется однотрубная система и в частных одноэтажных домах, хотя бы из соображений экономии материалов для ее монтажа. В этом случае хозяину проще разобраться с направлением потока теплоносителя, то есть с какой стороны у него будет осуществляться подача в радиатор, а с какой – выход.

Достоинства и недостатки однотрубной системы отопления

Привлекая простотой своего устройства, такая система все же несколько настораживает сложностью обеспечения равномерного нагрева на разных радиаторах домовой разводки. Что важно знать об , как ее смонтировать своими руками – читайте в отдельной публикации нашего портала.

Двухтрубная система

Уже исходя из названия становится понятно, что каждый из радиаторов в такой схеме «опирается» на две трубы – отдельно на подачу и «обратку».

Если взглянуть на схему двухтрубной разводки в многоэтажном доме, то сразу видны отличия.

Понятно, что зависимость температуры нагрева от места расположения радиатора в системе отопления – сведена к минимуму. Направление потока определяется только взаимным расположением врезанных в стояки патрубков. Единственное, что необходимо знать – это то, какой конкретно стояк выполняет роль подачи, а какой является «обраткой» – но это, как правило, легко определяется даже по температуре трубы.

Некоторых жильцов квартир может ввести в заблуждение наличие двух стояков, при которых система не перестанет быть однотрубной. Посмотрите на иллюстрацию ниже:

Слева, хотя вроде бы стояков и два, показана однотрубная система. Просто по одной трубе осуществляется верхняя подача теплоносителя. А вот справа – типичный случай двух разных стояков – подачи и «обратки».

Зависимость эффективность радиатора от схемы его врезки в систему

Для чего говорилось все то. что размещено в предыдущих разделах статьи? А дело в том, что от взаимного расположения подающей и обратной трубы очень серьезно зависит теплоотдача радиатора отопления.

Схема врезки радиатора в контур	Направление потоков теплоносителя
Диагональное двухстороннее подключение радиатора, с подачей сверху

Такая схема считается наиболее эффективной. В принципе, именно она берется за основу при расчете теплоотдачи конкретной модели радиатора, то есть мощность батареи пори таком подключении принимается за единицу. Теплоноситель, не встречая никакого сопротивления, полностью проходит через верхний коллектор, через все вертикальные каналы, обеспечивая максимальную теплоотдачу. Весь радиатор прогревается равномерно по всей своей площади.


Подобная схема – одна из наиболее распространённых в системах отопления многоэтажных домов, как наиболее компактная в условиях вертикальных стояков. Применяется на стояках с верхней подачей теплоносителя, а также на обратных, нисходящих – с нижней подачей. Вполне эффективна для небольших по размеру радиаторов. Однако, если количество секций велико, то прогрев может осуществляться неравномерно. Кинетической энергии потока становится недостаточно для распространения теплоносителя до самого конца верхнего подающего коллектора – жидкость стремится проходить по пути наименьшего сопротивления, то есть через ближайшие ко вхожу вертикальные каналы. Таким образом, в дальней от входа части батареи не исключены застойные зоны, которые будут значительно холоднее противоположных. При расчетах системы обычно исходят из того, что даже при оптимальной длине батареи ее общая эффективность теплоотдачи снижается на 3÷5%. Ну а при длинных радиаторах такая схема становится неэффективной или потребует определенной оптимизации (об этом будет рассказано ниже)/
Одностороннее подключение радиатора с подачей сверху

Схема, аналогичная предыдущей, и во многом повторяющая и даже усиливающая присущие ей недостатки. Применяется в таких же стояках однотрубных систем, но только в схемах с нижней подачей - на восходящей трубе, поэтому теплоноситель подается снизу. Потери в общей теплоотдаче при таком подключении могут быть еще выше – доходить до 20÷22%. Связано это ст тем, что замыканию движения теплоносителя через ближние вертикальные каналы будет способствовать еще и разница в плотности – горячая жидкость стремится вверх, и оттого тяжелее проходит на удаленный край нижнего подающего коллектора радиатора. Иногда это – единственный вариант подключения. Потери в какой-то мере компенсируются тем, что в восходящей трубе общий уровень температуры теплоносителя всегда более высокий. Схема поддается оптимизации установкой специальных устройств.
Двухстороннее подключение с нижним подключением обеих подводок

Схема нижнего, или как ее еще часто называют «седельного» подключения – чрезвычайно популярна в автономных системах частных домов из-за широких возможностей скрыть трубы отопительного контура под декоративной поверхностью пола или сделать их максимально незаметными. Однако по теплоотдаче подобная схема – далека от оптимальной, и возможные потери эффективности оцениваются в 10÷15%. Самый доступный путь для теплоносителя в этом случае – это нижний коллектор, а распространение по вертикальным каналам идет в большей мере за счет разницы в плотности. В итоге верхняя часть батареи отопления может прогреваться значительно меньше нижней. Существуют определённые методы и средства свети этот недостаток к минимуму.
Диагональное двухстороннее подключение радиатора, с подачей снизу

Несмотря на кажущуюся схожесть с первой, самой оптимальной схемой, разница между ними – очень большая. Потери эффективности при подобном подключении доходят до 20%. Объясняется это – достаточно просто. У теплоносителя нет никаких стимулов свободно проникать на дальний участок нижнего подающего коллектора радиатора – за счет разницы в плотности он выбирает наиболее близкие ко входу в батарею вертикальные каналы. В итоге, при достаточно равномерно прогретом верхе, в нижнем углу, противоположном вхожу, весьма часто образуется застой, то есть температура поверхности батареи в этой области будет меньше. Подобна схема применяется на практике крайне редко – даже сложно представить ситуацию, когда к ней совершенно необходимо прибегнуть, отвергнув другие, более оптимальные решения.

В таблице намеренно не упомянуто нижнее одностороннее подключение батарей. С ним – вопрос неоднозначный, так во многих радиаторах, предполагающих возможность подобной врезки, предусмотрены специальные адаптеры, которые по сути превращают нижнее подключение в один из вариантов, рассмотренных в таблице. Кроме того, даже для обычных радиаторов можно приобрести дополнительную оснастку, при которой нижняя одностороння подводка будет конструктивно видоизменена на другой, более оптимальный вариант.

Надо сказать, что существуют и более «экзотичные» схемы врезки, например, для радиаторов вертикального исполнения большой высоты – никоторые модели из этого ряда предполагают двухстороннее подключение с обеими подводками сверху. Но сама конструкция таких батарей продумана таким образом, чтобы теплоотдача от них была максимальной.

Зависимость эффективности теплоотдачи радиатора от места его установки в помещении

Помимо схемы подключения радиаторов к трубам контура отопления, на эффективность работы этих приборов теплообмена серьезно влияет и место их установки.

В первую очередь, должны соблюдаться определенные правила размещения радиатора на стене относительно соседствующих с ним конструкциям и элементам интерьера помещения.

Наиболее типичное расположение радиатора – под оконным проёмом. Помимо общей теплоотдачи, восходящий конвекционный поток создает своеобразную «тепловую завесу», препятствующую свободному проникновению от окон более холодного воздуха.

Радиатор в этом месте покажет максимальную эффективность, если его общая длина составит порядка 75% от ширины оконного проема. При этом необходимо стараться установить батарею именно по центру окна, с минимальным отклонением, не превышающим 20 мм в ту или иную сторону.
Расстояние от нижней плоскости подоконника (или другой преграды, расположенной сверху – полки, горизонтальной стенки ниши и т.п.) должно составлять около 100 мм. В любом случае, оно никогда не должно быть меньше, чем 75% от глубины самого радиатора. В противном случае создается труднопреодолимая преграда для конвекционных потоков, и эффективность батареи резко падает.
Высота нижнего края радиатора над поверхностью пола также должна составить около 100÷120 мм. При просвете меньше 100 мм, во-первых, искусственно создаются немалые сложности в проведении регулярных уборок под батареей (а это – традиционное место скопления пыли, переносимой конвекционными потоками воздуха). А во-вторых – сама конвекция будет затруднена. Вместе с тем, и «задирать» радиатор слишком высоко, с просветом от поверхности пола 150 мм и более – тоже совершенно ни к чему, так как это приводит к неравномерному распространению тепла в помещении: в граничащей с поверхностью пола области может оставаться выраженная холодная прослойка воздуха.
Наконец, и от стены радиатор должен быть отнесён кронштейнами как минимум на 20 мм. Уменьшение этого просвета – это нарушение нормальной конвекции воздуха, а кроме того, на стене могут вскорости появиться хорошо заметные пылевые следы.

Это – ориентировочные показатели, которых следует придерживаться. Однако, для некоторых радиаторов существуют и собственные, разработанные производителем рекомендации по линейным параметрам установки – они указываются в руководствах по эксплуатации изделий.

Наверное, излишне объяснять, что расположенный открыто на стене радиатор покажет теплоотдачу намного выше, чем тот, который полностью или частично прикрыт теми или иными предметами интерьера. Даже слишком широкий подоконник уже способен понизить эффективность обогрева на несколько процентов. А если учесть, что многие хозяева не могут обойтись без плотных портьер на окнах, или, в угоду интерьерному оформлению, стараются прикрыть неприглядные, ни их взгляд, радиаторы с помощью фасадных декоративных экранов или даже полностью закрытых кожухов, то расчетной мощности батарей может и не хватить для полноценного обогрева помещения.

Потери теплоотдачи, зависящие от особенностей установки радиатора отопления на стен – показаны в таблице ниже.

Иллюстрация	Влияние показанного размещения на теплоотдачу радиатора
	Радиатор расположен на стене полностью открыто, или же установлен под подоконником, который закрывает не более 75% глубины батареи. В этом случае полностью сохранения оба основных пути теплопередачи – и конвекция, и тепловое излучение. Эффективность можно принять за единицу.
	Подоконник или полка полностью перекрывают радиатор сверху. Для инфракрасного излучения – это не имеет значения, а вот конвекционный поток уже встречает серьёзное препятствие. Потери можно оценить в 3 ÷ 5% от общей тепловой мощности батареи.
	В этом случае сверху не подоконник или полка, а верхняя стенка стеновой ниши. На первый взгляд – всё то же самое, но потери уже несколько больше – до 7 ÷ 8%, так как часть энергии будет понапрасну затрачена на прогрев весьма теплоемкого материала стены.
	Радиатор с фасадной части прикрыт декоративным экраном, но просвет для конвекции воздуха – достаточный. Потеря именно в тепловом инфракрасном излучении, что особо сказывается на эффективности чугунных и биметаллических батарей. Потери теплоотдачи при такой установке достигают 10÷12%.
	Радиатор отопления прикрыт декоративным кожухом полностью, со всех сторон. Понятно, что в таком что в таком кожухе имеются решетки или щелевидные отверстия для циркуляции воздуха, но и конвекция, и прямое тепловое излучение – резко снижены. Потери могут доходить до 20 – 25% от расчетной мощности батареи.

Итак, очевидно, что некоторые нюансы установки радиаторов отопления хозяева вольны изменить в сторону увеличения эффективности теплоотдачи. Однако, иногда место настолько ограничено, что приходится мириться с имеющимися условиями, касающимися как расположения труб контура отопления, так и свободной площади на поверхности стен. Другой вариант - желание скрыть батареи с глаз превалирует над здравым смыслом, и установка экранов или декоративных кожухов – дело уже решенное. Значит, в любом случае, придется внести поправки на суммарную мощность радиаторов, чтобы гарантированно добиться в помещении необходимого уровня нагрева. Правильно внеси соответствующие корректировки поможет расположенный ниже калькулятор.
