Установка тепловой завесы своими руками. Как правильно выбрать тепловую завесу? Очередность установки тепловой завесы

Тепловая завеса представляет собой климатическое оборудование, являющееся разновидностью обогрева помещения. Устройство, дизайн, характеристики таких приборов различны, но все приборы имеют единый принцип действия. Процесс подключения и выбора тепловой завесы требует особого внимания, так как от этого зависит безопасная и эффективная эксплуатация.

Устройство и назначение тепловой завесы

Для регуляции микроклимата часто используются такой прибор, как тепловая завеса. Это оборудование представляет собой мощный тепловентилятор, который размещён в металлическом корпусе, часто имеющем прямоугольную удлинённую форму.

Тепловая завеса устанавливается над входной дверью и не портить интерьер

В конструкции оборудования присутствуют следующие элементы:

воздуховод, по которому проводятся тёплые воздушные массы;
нагревательный элементы в электрических моделях - тэн, а в водяных - трубы;
радиальные вентиляторы или турбина имеет параметры, зависящие от длины тепловой завесы;
фильтры очищают поступающий снаружи воздух от пыли и мусора;
корпус имеет перфорированные стенки для поступления и выдачи потоков воздуха;
кнопки управления расположены на боковой панели прибора.

Прибор легко крепится на стену и обеспечивает поток тёплого воздуха

Тепловая завеса предназначена для регуляции микроклимата и распределения температурных зон в разных помещениях. Часто оборудование устанавливают над входом изнутри помещения, что позволяет защитить пространство от холодных потоков и обеспечить комфортную температуру. Такое решение оптимально для частного дома, магазина, торговых центров и любых других зданий, где входная дверь часто открывается и через неё поступает холодный воздух. При этом требования безопасности запрещают монтаж завес в помещениях с легковоспламеняющимися материалами, в транспорте, шахтах, автоматизированных объектах производственного типа.

Принцип действия

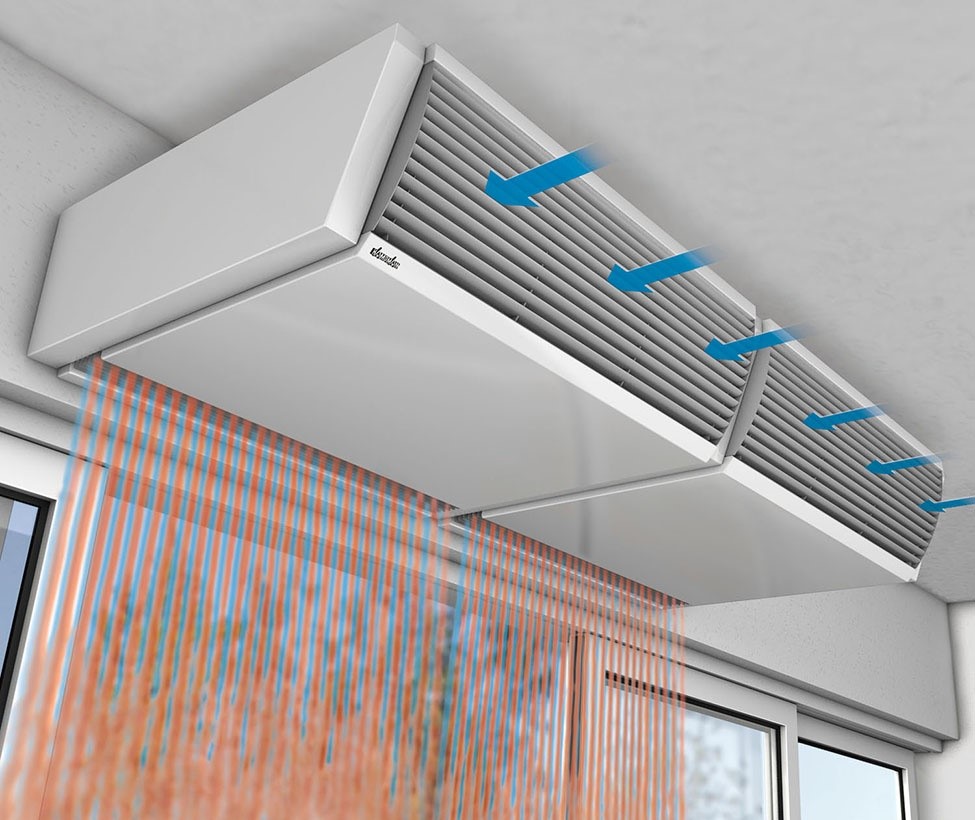

Простой принцип работы завесы обеспечивается благодаря продуманной конструкции прибора. Мощный вентилятор втягивает воздух снаружи, после чего массы проходят через фильтр и очищаются от пыли. Далее воздух перемещается через область электрической нагретой спирали, повышается температура потока и он поступает через сопла в помещение. Направление струи может вертикальным или горизонтальным.

Поступающий в помещение воздух очищается от грязи, нагревается и поступает в помещение

Распределение и усиление потока тёплого воздуха происходит благодаря вентилятору. Мощность и скорость работы оборудования может быть разной, а функциональные модели имеют кнопки и переключатели, позволяющие настроить параметры работы.

Варианты тепловых завес

Ассортимент тепловых завес включает в себя несколько видов устройств, отличающихся устройством и внешним видом, местом размещения. Электрические модели востребованы и практичны в эксплуатации, но потребляют большое количество электроэнергии для нагрева воздуха. Нагревательный элемент в таких приборах - электроспираль.

Электрические модели просты в использовании, но не экономичны

Существует и водяной тип, в котором присутствует калорифер. Этот элемент выдерживает перепады и низкие температуры, что обеспечивает надёжность оборудования. Подключается прибор к центральному горячему водоснабжению, в результате чего монтаж и цена конструкции более высокие, чем у электрических вариантов.

Водяные модели сложны в монтаже и обладают высокой стоимостью

Эти варианты являются основными и самыми востребованными для обеспечения тепла на входе в помещение. Размеры и мощность устройств представлены в различных вариантах, что позволяет выбрать оптимальное оборудование в зависимости от параметров проёма, температуры воздуха снаружи и желаемого уровня обогрева внутри помещения.

Видео: особенности выбора тепловой завесы

Подготовка к установке инструментов и материалов

Перед монтажом устройства нужно учесть, что тепловая завеса должна соответствовать ширине (при горизонтальном размещении над дверью) или высоте проёма (при вертикальной установке по бокам проёма). Для этого нужно подобрать оборудование соответствующей длины или установить в ряд несколько устройств. Наиболее прост монтаж электрической модели, а для работы потребуются следующие материалы и инструменты:

шуруповёрт, саморезы, карандаш;
строительный уровень, рулетка, перфоратор;
фурнитура для крепления, входящая в комплект тепловой завесы;
для крепления на потолок потребуется маятниковая подвеска;
если скрепляют в одну линию несколько приборов, то нужен соединительный комплект;
болты М10, гайки и винты, консоли.

Для крепления на потолок нужны маятниковые подвески

При приобретении кронштейнов или подвесок для фиксации нужно учесть вес оборудования. Такие детали могут входить в комплект с прибором, но можно подобрать их и в отдельности.

Варианты размещения тепловых завес

Для проёмов шириной менее 1,5 м оптимально горизонтальное размещение, предполагающее монтаж прибора над входом в помещение. При этом завесу можно установить на потолке или над дверью. Таким образом, устройство может быть зафиксированным вплотную к стене или же находится в подвешенном состоянии. Возможны и иные варианты размещения завесы, каждый из которых обладает определёнными особенностями.

Завеса должна быть равная ширине или высоте проёма

Горизонтальное крепление

Горизонтальную фиксацию можно осуществить на потолке или на стене над проёмом, как было сказано выше. Второй вариант наиболее востребован, так как позволяет более эффективно предотвращать попадание холодного воздуха в помещение, чем при установке на потолке. При этом воздушный поток будет направлен сверху вниз.

Горизонтальное крепление хорошо защищает от холода

Для монтажа выполняют следующие основные действия:

Распаковка оборудования, проверка количества и типа крепежа.
От верхнего края проёма отступают около 10 – 15 см, проводят карандашом нижнюю линию, на которой должен находится корпус.
На расстоянии, равном длине корпуса, отмечают точки крепления кронштейнов, делают там отверстия.
Кронштейны привинчивают болтами и гайками к корпусу, а затем всю систему фиксируют на стене.
Оборудование подключают к энергосети, проверяют работоспособность.

Подробная инструкция, учитывающая индивидуальные особенности прибора, поставляется в комплекте с тепловой завесой. Поэтому перед монтажом следует изучить руководство от производителя.

Вертикальный монтаж тепловой завесы

Размещение приборов по бокам проёма на всю его высоту является вертикальным методом установки тепловых завес. Такая технология оптимальная, если горизонтальный способ не позволяет перекрыть всю площадь проёма тёплым потоком воздуха, а также при ширине входа более 2 м.

При вертикальном размещении требуется большее количество устройств, чем для горизонтального

Монтаж проводится согласно инструкции, но главные этапы работы выражены в следующем:

От края проёма нужно отступить около 10 см и отметить точки фиксации кронштейнов.
Крепёж устанавливают в подготовленные отверстия и на корпус.
Если нужно, соединяют несколько корпусов специальными элементами.
Проверяют работоспособность оборудования.

Установка элементов вертикально проводится по такой же технологии, что и горизонтально. При этом корпуса фиксируют по обе стороны проёма, что обеспечит хорошую защиту от холода.

Особенности подключения

Современное оборудование имеет гибкий кабель и вилку, которая обеспечивает подключение к электросети через розетку. Если же проводится стационарная установка, то возможно подключение завесы через выключатель центрального типа, который имеет воздушный зазор и параметр в 3 мм. Такой вариант подключения всегда выполняется специалистом в области электрики.

Монтаж можно выполнить самостоятельно, но подключение проводится мастером

Схема подключения теплового оборудования к центральному выключателю разрабатывается индивидуально. Простым является соединение одного устройства, а для этого два провода от завесы подводят к соответствующим кабелям сети, учитывая расположение проводов «ноль» и «фаза». Для безопасности в цепочку добавляют блок УЗО, способный отключить систему при аварийной ситуации. Корпус и все силовые детали должны быть заземлены.

Видео: обзор тепловой завесы Ballu

Подключение тепловых завес разных производителей

Наиболее известным производителями климатического оборудования являются фирмы «Тепломаш» и Ballu. Каждый производитель в комплекте к оборудованию предусматривает подробную инструкцию по подключению и монтажу, но главные особенности можно рассмотреть отдельно.

Особенности подключения и эксплуатации техники Ballu выражены в следующем:

подключение к электросети осуществляется через автоматический выключатель;
при монтаже стационарной проводки использовать трёхжильный кабель с минимальным сечением 1 мм 2 по медному проводнику. Электрическая сеть, к которой будет подключена завеса, должна обеспечивать защиту изделия от перегрузок и токов короткого замыкания;
для установки пульта управления необходимо, отвернув винт, снять верхнюю крышку и панель пульта, закрепить пульт на стене, установить панель и верхнюю крышку.

Устройства фирмы «Тепломаш» имеют простую конструкцию и доступны по стоимости

Устройство фирмы «Тепломаш» предполагает управление завесами с выносного или дистанционного пульта. Степень защиты оболочки пульта управления - IP20. При управлении завесой с дистанционного пульта необходимо соблюдать расстояние до инфракрасного приёмного устройства на выносном пульте до 6 м и угол до 60°. Подключение завес к сети осуществляется через автоматический выключатель и устройство защитного отключения (УЗО). Ток срабатывания УЗО - 100 мА. Питание завес осуществляется от трехфазной электрической сети с напряжением 380 В/50 Гц. Пульт управления предполагает подведение кабеля управления 7х0,5 мм методом «скрытой проводки». Если необходимо подведение кабеля «наружной проводкой», то следует в месте вывода провода из корпуса пульта сделать в стене углубление 50х10мм.

Выбор, установка и подключение тепловых завес разных производителей предполагают следование общим правилам, в том числе учёту нужной функциональности и параметров устройств. Верная дальнейшая эксплуатация обеспечит безопасность техники.

Для создания в помещении благоприятного микроклимата необходимо поддерживать комфортную температуру и не допускать гуляющих сквозняков. Это особенно актуально для многолюдных мест, где двери очень часто открываются. Сохранить внутреннее тепло, избавиться от сквозняков и исключить вероятность попадания холодного загрязненного воздуха внутрь помещения поможет тепловая завеса на входную дверь.

В зимний период года плотный холодный воздух, который стелится по полу, стремительно направляется в помещение через и выдавливает теплый легкий воздух. Если к такому обычному воздухообмену добавить ветровую составляющую, то в помещении будут разгуливать сильные сквозняки. В этом случае, когда дверь часто открывается или постоянно держится распахнутой, с обогревом помещения не способен справиться ни один отопительный прибор. Здесь необходимо создать мощный поток теплого плотного воздуха, давление которого препятствовало бы напору холодных воздушных масс, что поступают с улицы.

С поставленной задачей идеально справляется тепловая завеса. Она является своеобразным отсекателем холодного воздуха на входных дверях. Принцип ее работы схож с работой теплового вентилятора. Она способна надежно защитить помещение от проникновения сквозняков и холода из улицы, а его обитателей – от болезней.

В случае правильного расчета всех параметров теплового потока, он не только будет препятствовать проникновению холодных масс и не позволит вырваться наружу нагретым, но и помогает системе отопления, в связи с тем, что большая его часть возвращается в помещение.

Воздушная завеса может использоваться не только в зимний период года. Ее работа также оправдана и в летний сезон. Направленная воздушная масса препятствует прохладному внутреннему воздуху выйти на улицу, а разогретому летним зноем уличному – проникнуть в помещение.

Независимо от сезона, завеса выполняет еще одну немаловажную функцию. Она ограждает внутренний микроклимат помещения от проникновения вместе с уличным воздухом различных вредных для здоровья человека взвесей. Завеса способна удержать дождь, снег, пыль и полчище мелких насекомых.

Полезный совет! Воздушная завеса позволяет зонировать помещения, создавая разный микроклимат.

Правильно подобранное оборудование способно сэкономить около 30 % электроэнергии, которая затрачивается на обогрев и кондиционирование помещения. К тому же сам прибор не занимает много полезного пространства и не загромождает интерьер помещения.

Тепловая завеса на входную дверь: конструкция и принцип работы

По внешнему виду тепловая завеса напоминает внутренний блок кондиционера с выраженным вытянутым корпусом. Забор воздуха из помещения осуществляется через решетку, расположенную в его верхней части. Снизу корпуса находится сопло, через которое под напором выходит воздушный поток. Кнопки управления могут быть расположены на самом корпусе или быть вмонтированы в выносной блок, который должен располагаться вблизи устройства. Некоторые модели завес имеют инфракрасный пульт для управления.

Внутри корпуса расположен теплообменник, благодаря которому происходит нагрев воздуха, и нагнетательный вентилятор турбинного типа, осуществляющий его подачу под напором наружу. В качестве теплообменника может выступать ТЭН, спираль или контур водяного отопления, который характерен для стационарных моделей.

Многие тепловые завесы имеют встроенный фильтр, предназначенный для очистки воздушной массы от загрязнений. Практически все модели независимо от производителя имеют встроенную защиту от перегрева, пробоев на корпус и короткого замыкания. Также могут быть оснащены термостатическим управлением скоростью вращения вентилятора и уровня нагрева теплообменника.

Разновидности воздушно-тепловых завес

Существует много разновидностей тепловых завес, отзывы о которых можно найти на специализированных сайтах. Все они отличаются по способу монтажа и принципу работы.

В зависимости от варианта установки завесы могут быть:

горизонтальные;
вертикальные;
универсальные.

Горизонтальное устройство устанавливается непосредственной над дверным проемом, окном или воротами, и крепится при помощи кронштейнов или резьбовых стержней. Вертикальная тепловая завеса монтируется с одного или с обеих сторон дверей. Высота устройства должна занимать три четверти высоты дверного проема. Горизонтальные модели являются более громоздкими и не подходят для небольших помещений. Универсальные завесы могут монтироваться как вертикально, так и горизонтально. Именно такая мобильная конструкция является самой востребованной, поскольку является полноценным дополнительным элементом отопления. Она часто используется для офисных помещений и квартир.

Важно! Горизонтальные устройства не предназначены для установки вертикально.

По типу монтажа существуют подвесные и встраиваемые модели. Первый вариант крепится непосредственно к стене. Второй встраивается в стену или потолок по высоте проема. Такие модели состоят из модуля и декоративной решетки.

Полезный совет! Очень эстетично будет выглядеть тепловая завеса, встроенная в подвесной потолок.

Варианты теплообменника воздушных завес

В зависимости от наличия и типа теплообменника различают завесы:

водяные;
электрические;
без теплообменника.

Самыми популярными и востребованными являются воздушные электрические тепловые завесы, которые работают от сети 220 В. Эти устройства обладают высокими показателями эффективности и просты в установке. Многие модели оснащены возможностью плавно регулировать температуру нагрева воздушного потока. Главным недостатком электрических завес является значительное потребление энергоресурса, связанное с обеспечением работы вентилятора и нагревом теплообменника. К тому же устройства обладают некой инертностью при запуске, т.е. для выхода завесы на рабочий режим необходимо определенное время.

Для водяных тепловых завес на входную дверь, имеющих серийное обозначение RW, в качестве теплоносителя выступает горячая вода. Устройства подключают к системе отопления или централизованного горячего водоснабжения через патрубки, которые расположены в корпусе завесы. Главным преимуществом данного типа устройств являются минимальные эксплуатационные затраты. Здесь электроэнергия затрачивается только на работу вентилятора и системы управления. Однако устройство характеризуется массой сложностей в процессе установки. Здесь следует дополнительно смонтировать трубы с запорной арматурой и регулировочными клапанами.

При установке водяной тепловой завесы следует заранее предусмотреть ответвление от общего контура, что не всегда является возможным при уже смонтированной системе отопления. Также для трубчатого теплообменника необходимо установить фильтрующий прибор, чтобы исключить его зарастание. При выборе завесы необходимо учитывать мощность установки, которая должна соответствовать возможностям отопительной системы, чтобы работа устройства не влияла на уровень нагрева радиаторов.

Воздушные завесы без теплообменника серии RV не применяются для нагревания воздуха. Они используются для защиты помещения от попадания уличной пыли, насекомых и различных загрязнений. Они также предупреждают утечку наружу кондиционированного воздуха. Их часто используют для зонирования помещения в производственных цехах, для исключения попадания в хранилища или морозильные камеры теплого воздуха.

Электрические тепловые завесы над дверью

В качестве теплообменника здесь может быть использован ТЭН, спираль или керамический теплообменник. Устройства со спиралью являются самыми дешевыми и в то же время маломощными. Купить тепловую завесу над дверью можно за 4000 руб. Благодаря тому, что теплообменник открытого типа, он очень быстро нагревает поток воздуха, выходя на рабочий режим. Однако такой нагревательный элемент сжигает кислород. Завесы со спиралью характеризуются минимальным сроком службы.

Полезный совет! Устройства со спиралью целесообразно использовать для помещений с высоким показателем воздухообмена.

Более эффективными являются завесы с ТЭНом. Он представляет собой металлическую трубку, в средине которой расположен нагревательный элемент, проволока или графит, и песок. Данные устройства не сжигают кислород внутри помещения, работают длительно и бесперебойно. Выделяются доступной стоимостью. Средняя стоимость тепловой завесы составляет 20 тыс. руб.

Самыми современными считаются тепловые завесы с керамическим теплообменником, который быстро прогревает воздух до установленной температуры и переключается в экономичный режим потребления энергии. Данное устройство не только выполняет поставленную задачу, отсекая наружный холодный воздух, оно позволяет существенно экономить энергоресурс. Недостатком считается высокая стоимость тепловой завесы в сравнении с аналогами.

Классификация завес по предназначению

Электрические тепловые завесы имеют серийные обозначения RM, RT и RS, которые указывают на предназначение устройства. Маломощные мини-завесы серии RS используются для небольших проемов 1500х80 см. Их производительность составляет не более 500 м³/час. Завесы обычно устанавливают в транспортных кассах, уличных киосках или над окнами обслуживания клиентов.

Самыми популярными являются завесы средней мощности серии RM, которые используются для стандартных проемов высотой 2,5-3 м. Они способны перекачивать до 2000 м³ воздуха в час. Модели обычно имеют удобные выносные блоки и дистанционные пульты управления. Такие устройства среднего класса часто используются для входной двери или для перехода из прохладной прихожей в жилое помещение.

Статья по теме:

Применение ИК-обогревателей для различных помещений. Площадь обогрева приборов. Обогреватели Алмак.

Устройства высокой производительности более 2500 м³/час серии RT предназначены для проемов высотой 3,5-7 м. Устанавливают такие тепловые завесы на ворота в цех, автомастерскую, складское или производственное помещение, на входе в супермаркет или развлекательный центр.

Полезный совет! Для широкого дверного проема можно установить несколько тепловых завес средней мощности, которые располагаются в ряд.

Как выбрать тепловую завесу

Для правильного выбора тепловой завесы недостаточно определиться с местом ее установки и принципом работы теплообменника. Следует обратить пристальное внимание на характеристики устройства:

размеры завесы;
производительность устройства, что указывает на количество перекачиваемого воздуха за единицу времени;
скорость воздушного потока;
тип теплообменника;
мощность блока теплообменника;
уровень защиты устройства;
тип управления;
наличие дополнительных опций;
внешний вид устройства.

Линейные параметры устройства

Главным параметром устройства является его длина, которая должна полностью перекрывать дверной проем, чтобы создать необходимый воздушный проток по всей его ширине. Здесь не должно быть просветов, которые способствуют свободному проникновению холодных и запыленных воздушных масс. Длина устройств находится в диапазоне 600-2000 мм. Для дверного проема стандартного размера приобретается завеса длиной 800 мм.

Полезный совет! Для лучшего эффекта следует приобрести завесу, которая создает воздушный поток, шириной, немного превышающей просвет дверей.

Если ширина проема превышает длину выбранной модели завесы, лучше установить две единицы вплотную друг к другу. Выбирая длинномерную модель, следует учитывать важный нюанс. Длина турбины завесы обычно не превышает 800 мм, что связано с ростом вибрационных явлений при ее увеличении, и чтобы их минимизировать, необходимы дополнительные затраты, что увеличат себестоимость продукции.

В связи с этим, производители идут на некоторую хитрость. В центре устройства располагают электропривод, справа и слева от которого устанавливаются турбины необходимой длины. Однако в такой конструкции есть существенный недостаток. В центральной части устройства создается область пониженного давления, через которую свободно может проникнуть холодный воздух снаружи.

Еще одним важным параметром является длина струи воздушного потока, которая должна доходить до пола при номинальной мощности завесы. Здесь речь идет не о высоте дверного проема, а о расстоянии установки до пола. Если воздушный поток не будет касаться пола, возникнет просвет, который даст возможность свободному движению сквозняков.

Производительность и тепловая мощность завесы

Эффективная работа устройства зависит от плотности воздушного потока. Внутреннее давление в нем должно превышать внешнее в любой точке проема. Скорость движения потока также должна быть оптимальной и не создавать дискомфорт для людей. Минимальное ее значение для эффективной работы устройства должно быть не менее 2,5 м/с. Она зависит от диаметра вентилятора и скорости его вращения.

В техническом паспорте каждого устройства указана его производительность. Правильно подобранная модель должна обеспечить подачу воздуха, который только на 1/3 часть рассеивается книзу, а остальной его объем, возвращается в помещение. Если устройство подобрано с избыточной производительностью, то значительная часть воздуха будет выноситься из помещения наружу, что говорит о нецелесообразном использовании завесы и неоправданным расходам затраченной электроэнергии. Если завеса обеспечивает недостаточный поток воздуха, холодные воздушные массы будут спокойно проникать внутрь помещения, делая работу установки неэффективной.

Для дверного проема стандартного размера 800х2000 мм необходимо выбирать завесу, производительностью 700-900 м³/час. Однако производители выпускают модели с более скромными параметрами. Выбирая завесу, следует принимать во внимание месторасположение входа, температурные перепады, направление и скорость ветра. Все эти характеристики учитываются при выполнении расчета тепловой завесы. Поэтому для каждой конкретной модели производители указывают в паспорте все необходимые параметры и рекомендации для места установки устройства.

Тепловая мощность завесы не является определяющим показателем при выборе завесы. Ведь главным назначением установки не является обогрев помещения и поддержание оптимальной температуры в нем. Завеса должна лишь компенсировать часть тепловых потерь через дверь. Устройство лишь помогает системе отопления лучше функционировать, но никак не должно ее заменить. Однако на практике, оправдана установка теплой завесы 2 кВт в качестве дополнительного обогрева. Большинство моделей обеспечивают прирост температуры до 20°С. В некоторых случаях это значение доходит до 30°С.

Система защиты и управление устройством

Для каждой модели тепловой завесы предусмотрено два уровня управления. При помощи первого создается и поддерживается заданная производительность устройства. Второй отвечает за работу теплообменного блока. Специально разработанная система защиты исключает включение обогревателя во время неработающей турбины, что защитит устройство от перегрева.

В самых бюджетных моделях уже установлен уровень нагрева ТЭН и задана производительность устройства, которые изменить не удастся. Однако для самостоятельного регулирования микроклимата в помещении лучше выбирать завесы с возможностью ручного управления устройством. Существуют также сложные варианты, где встроена ступенчатая регулировка завесой, где предусмотрено несколько уровней мощности турбины и градаций нагрева теплообменника.

Большой популярностью сегодня пользуются модели с электронным управлением, которые позволяют осуществлять плавную и точную регулировку устройства. Обычно блок управления располагается на корпусе устройства. Можно также купить тепловую завесу с пультом управления или выносным блоком, который располагается на стене. На панели размещается ряд кнопок, при помощи которых настраивается эффективная работа завесы: включение/выключение, производительность, режим нагрева, температура и др.

Каждая современная модель оснащается повышенной степенью защиты от перегрева, перепадов напряжения, короткого замыкания, пробоя фазы на корпус и других вариантов защиты. Также существуют модели, которые оснащены термостатом и таймером. В более новых вариантах предусматривается регулирование угла подачи воздуха, что повышает эффективность работы завесы.

Монтаж тепловой завесы

Несмотря на то, что степень сложности установки устройства намного проще, чем для бытового кондиционера, производители настаивают доверить монтаж завесы профессионалу. Однако можно выполнить работу и самостоятельно.

Перед тем как приступить к установке тепловой завесы, следует предусмотреть линию питания необходимой мощности, точку подключения устройства, защитные и предохранительные элементы (УЗО и автомат). Далее следует выполнить точную разметку, после которой производится закрепление монтажных деталей на плоскости стены для дальнейшего подвешивания тепловой завесы над дверью. В комплект устройств обычно входит монтажная панель или кронштейны и крепежные элементы.

Если выбранная модель завесы имеет регулируемые , их необходимо наклонить от вертикали под углом 30 град. в сторону входа. Конструкция воздушного сопла многих моделей уже имеет такой уклон воздушного потока. Также может потребоваться монтаж сигнального кабеля и закрепление выносной панели управления на стене. Все эти действия подробно описаны в инструкции по монтажу устройства, с которой следует ознакомиться перед установкой завесы.

Монтаж горизонтальной или вертикальной водяной тепловой завесы является более сложным мероприятием, которое требует определенных теплотехнических расчетов и монтажа дополнительного насосного или коллекторного оборудования. Для выполнения монтажа следует привлечь специалистов в данном вопросе.

Ремонт тепловых завес

Дать оценку масштабности поломки завесы и возможность ее ремонта может лишь квалифицированный специалист. Он легко поменяет на новую, вышедшую со строя деталь, и выполнит последующую настройку устройства.

Самой распространенной причиной поломки завесы является перегрев устройства, который происходит из-за несоблюдения рекомендации инструкции. Завеса включается на полную мощность, в результате происходит поломка вентилятора, нагревательного элемента, реле, выходит из строя переключатель и страдают электрические контакты. Чаще всего выходят из строя завесы с длиной устройства более 80 см, которые оснащены очень сложной комплектацией.

Специалист сервисного центра может устранить мелкую неисправность на месте. Однако если требуется более сложный ремонт, оборудование демонтируется на некоторое время. Можно также попробовать устранить неисправность самостоятельно, подробно изучив перед этим инструкцию.

Все работы необходимо выполнять с соблюдением техники безопасности. Если устройство не включается, для начала следует убедиться в наличии электричества. Затем проверить контакты и предохранители. Неисправные элементы можно поменять самостоятельно, следуя инструкции.

Важно! Все работы с устройством выполняются при полном отключении его от сети.

Если переключатель устройства находится в положении «Нагрев», но функция не выполняется, возможно вышел из строя переключатель, или в электрической цепи плохой контакт. В первом случае элемент меняется на новый. Во втором варианте следует проверить правильность соединения, и восстановить контакт.

Если тепловая завеса периодически включается и выключается, следует проверить правильность ее установки и выполнить очистку внутренней ее части от скопившейся пыли.

Важно! Устройство будет работать исправно, когда выполняются все рекомендации по его монтажу, обслуживанию и периодическому очищению.

Плановое техническое обслуживание тепловых завес

Чтобы обеспечить эффективную и длительную работу тепловой завесы необходимо четко следовать рекомендациям, указанным в инструкции по эксплуатации устройства, которое нуждается в своевременном профессиональном техническом обслуживании.

Ежемесячно необходимо выполнять внешний осмотр устройства, проверять крепления, ограждения и конструкцию блока. По каждой фазе выполняется проверка тока и напряжения. Следует протестировать работу тепловой завесы во всех ее режимах и пульта управления. Выполняется очистка корпуса, передней панели блока управления, входных жалюзи и воздушных фильтров.

Один раз в квартал квалифицированный специалист подтягивает резьбовые соединения проводов на клеммных коробках, выполняет зачистку контактов, проверяет работу предохранителей и наконечников. В случае выявления неисправных деталей меняет их на новые. Также выполняется диагностика завес для выявления и устранения посторонних шумов. Проводится обследование лопастей вентиляторов.

Каждое полугодие следует выполнять сезонную отладку режимов работы устройства, которая заключается в расконсервации или консервации тепловой завесы. В это время также производится пневматическая чистка теплообменника и остальных узлов.

Ежегодно следует очищать теплообменник при помощи специального химического состава. Также устанавливается степень износа подшипников электродвигателей вентилятора.

Известные производители электрических тепловых завес над дверью. Цена устройства

Сегодня самыми популярными производителями тепловых завес являются следующие компании:

Friko;
Pyrox;
Olefini;
Termoscreens;
Ballu;
Тепломаш;
Тропик.

Более 70 % всего ассортимента товара принадлежит шведской компании Friko и норвежской фирме Pyrox. Продукция данных брендов является эталоном для других производителей. Компании выпускают широкий ассортимент высококачественных изделий, который начинается компактными моделями для оконных проемов и заканчивается крупногабаритными промышленными тепловыми завесами. Надежность устройств обеспечивается применением в качестве теплообменника высококачественных ТЭНов, разработанных по специальной технологии, что продлевает срок службы всей установки.

В промышленных электрических тепловых завесах длиной более 1500 мм установлена единая турбина большого диаметра, которая гарантирует равномерный и интенсивный поток воздуха. Обе компании выпускают устройства с отличительными энергосберегающими характеристиками и бесшумными показателями. Однако продукция европейских брендов является весьма дорогостоящей. Купить тепловую завесу 3 кВт небольших габаритов можно в среднем за 50 тыс. руб. Продукция для дверных проемов стандартного размера начинается от 100 тыс. руб. Цена габаритной тепловой завесы Friko достигает 800 тыс. руб.

Менее дорогостоящую продукцию предлагает английский бренд Termoscreens. Несмотря на то, что изделия отличаются меньшей мощностью от 1,5 кВт, тепловые завесы не уступают по надежности скандинавским производителям. Роль теплообменника в тепловых завесах выполняет электроспираль. Поток воздуха создается турбинами маленького диаметра. Средняя цена воздушно-тепловых завес небольших размеров составляет 7-10 тыс. руб. Изделия для широких проемов обойдутся в среднем 25-45 тыс. руб. Цена моделей встраиваемого типа достигает 100 тыс. руб.

Вертикальные электрические тепловые завесы полупромышленного типа предлагает греческая торговая марка Olefini. Изделия отличаются высокой производительностью, однако работают достаточно шумно. Потому их часто устанавливают в производственных цехах. Завесы имеют невысокую стоимость, которая составляет в среднем 50-75 тыс. руб.

Тепловые завесы Баллу

Китайский производитель Ballu имеет несколько заводов на территории России. Это позволяет компании выпускать бюджетные изделия, ориентированные на запросы российского потребителя. Компания постоянно занимается усовершенствованием продукции, расширением ассортиментного ряда и снижением себестоимости изделий. Тепловые завесы Баллу отличаются высокими показателями энергосбережения, что позволяет экономить ресурс без снижения эффективной работы устройства.

Производитель выпускает несколько серий устройств. В серию S1 входит бюджетная электрическая тепловая завеса Ballu BHC CE 3. Производительность устройства составляет 300 м³/час. Устанавливается над входом в торговый центр, кафе или офис на высоту не более 2,5 м. Нагревательный элемент может работать при полной или половинной мощности и без обогрева в летний период года. Стоимость устройства составляет 4 300 руб.

Еще одной бюджетной моделью нового поколения является завеса тепловая Ballu BHC CE 3Т. В сравнении с предыдущим изделием данное устройство имеет термостат, и производительность его достигает 400 м³/час. Цена завесы составляет 6 000 руб.

Серия S2 отличается от S1 тем, что устройства оснащены игольчатым нагревательным «стич-элементом», термостатом и системой снижения шума. Серию начинает малогабаритная тепловая завеса BHC 3.000 SB производительностью 300 м³/час. Может работать при полной мощности в 3 кВт и в эконом режиме при мощности 1,5 кВт. Цена устройства составляет 4 000 руб.

Более усовершенствованная малогабаритная тепловая завеса Ballu BHC L06 S03 производительностью 350 м³/час оснащена электронным проводным пультом BRC-E с широким функционалом. Цена изделия составляет 4 500 тыс. руб.

Тепловая завеса Ballu BHC L08 S05 производительностью 450 м³/час устанавливается на стандартный дверной проем. Работает при полной мощности в 5 кВт, и в эконом режиме в 2,5 кВт. Стоимость устройства составляет 6 400 руб. Другая тепловая завеса BHC 5.000 SB производительностью 400 м³/час также рассчитана для дверей шириной 800 мм. Ее стоимость составляет 5 990 руб.

Цена крупногабаритной тепловой завесы Ballu BHC L10 S06 производительностью 1050 м³/час и мощностью 6 кВт составляет 10 000 руб.

В серию Т входят модернизованные устройства с ТЭНом в качестве нагревателя. Завесы оснащены термостатом, имеют низкий уровень шума и вибрации. Длина струи воздушного потока достигает 3 м. Одной из самых популярных моделей данной серии считается тепловая завеса Ballu BHC L08 T 03 производительностью 600 м³/час и мощностью 3 кВт. Цена устройства составляет 5 700 руб.

Тепловые завесы Тропик

Одним из самых популярных отечественных производителей тепловых завес является компания Тропик. Она выпускает широкий ассортимент полупромышленных, бытовых устройств, завес для дверных проемов и ворот разных габаритов, которые отличаются по размеру, производительности, типа теплоносителя, вида нагревательного элемента и места установки. Для продукции компании характерна высокая надежность и низкая себестоимость выпускаемой продукции.

Все тепловые завесы данного бренда объединены в серии. Самыми маленькими и дешевыми считаются тепловые завесы серии «К», которые используются для дверных проемов высотой до 2 м. Их производительность находится в пределах 150-350 м³/час Благодаря своим мини-габаритам устройство может быть использовано не только как тепловая завеса, но и как тепловентилятор или обогреватель с функцией «теплый пол». Купить электрическую тепловую завесу можно за 3200 руб.

В серию «А» входят легкие, компактные, малошумные и недорогие устройства, которые располагаются горизонтально над дверным проемом высотой до 2,2 м. Завесы оснащены «стич-элементом», ультралегкой крыльчаткой из сплава алюминия, что сокращает время выхода устройства на рабочий режим, уменьшив вибрацию и шум. Самой популярной и бюджетной моделью из этого ряда является тепловая завеса Тропик А 3 производительностью 270 м³/час. Цена установки составляет всего 3 700 руб.

В серии «М» собраны завесы небольшого размера, которые имеют эстетичный внешний вид и передовые технические характеристики. Они могут устанавливаться для дверных проемов высотой до 2,3 м вертикально и горизонтально. Роль теплообменника здесь выполняет «ститч-элемент», благодаря которому обеспечивается надежная, бесшумная и эффективная работа устройства. Завесы имеют высокую производительность, удобную регулировку и повышенную функциональность. В комплект входит выносной пульт со встроенным терморегулятором.

Самой маленькой моделью данной серии является тепловая завеса Тропик М 3 производительностью 450 м³/час. Цена устройства составляет 5 900 руб. Для дверных проемов стандартного размера подойдет тепловая завеса Тропик М 6 производительностью 900 м³/час.

В серию «Т» входят завесы среднего размера мощностью 3-12 кВт. Устанавливаются над входными дверями магазинов, складов, кафе, тамбуром на высоту не более 2,5 м. Теплообменником выступает оребренный ТЭН. Контроль за работой устройства осуществляет встроенный терморегулятор. Цена тепловой завесы с минимальной для данной серии производительностью 1100 м³/час составляет 10 600 руб. Максимальная производительность устройства серии «Т» составляет 4200 м³/час. Купить бесшумную тепловую завесу над дверью можно за 30 000 руб.

Воздушно тепловые завесы Тепломаш

Не менее популярным производителем тепловых завес является российская компания «Тепломаш». Она выпускает широкий ассортиментный ряд качественного оборудования с электрическим или водяным источником тепла, который наглядно представлен в каталоге. Цена тепловых завес Тепломаш зависит от размера, производительности, места установки устройства и источника тепла. Все модели объединены в серии с числовым обозначением. Чем выше это число, тем мощнее изделие. Рекомендации по установке и эксплуатации устройства подробно описаны в инструкции. «Тепловая завеса Тепломаш» индивидуально для каждой модели.

Маломощные и тепловые завесы КЭВ средней мощности собраны в серии 100, 200 и 300. Производительность устройств находится в диапазоне 300-2800 м3/час. Они устанавливаются в торговых помещения и офисных тамбурах. Цена малогабаритной 2 кВт тепловой завесы производительностью 300 м³/час составляет 2 500 руб. Устройство максимальной производительности обойдется в 35 000 руб. Для сравнения цена водяной тепловой завесы Тепломаш производительностью 2800 м³/час составит не менее 41 000 руб.

Промышленные устройства являются более мощными и имеют высокую производительность. К ним относятся модели из серий от 400 до 1000. Они устанавливаются в цехах и складских помещениях. Цена тепловой завесы на входную дверь высотой до 4,5 м составит в среднем 30 тыс. руб. Стоимость мощной модели с максимальной производительностью составит не менее 110 тыс. руб.

Для помещений с повышенными требованиями к дизайну следует выбирать тепловые завесы из серии 600. Устройства устанавливаются в офисных, административных помещениях, в кафе, ресторанах, гостиницах с притязательным дизайном интерьера. Купить тепловую завесу Тепломаш из данной серии можно в среднем за 55 000 руб.

Только правильно подобранная и установленная по всем правилам тепловая завеса сможет эффективно работать и выполнять свое предназначение. А планово-техническое обслуживание поможет продлить срок эксплуатации устройства.

Современный рынок электроники не стоит на месте. С каждым годом на прилавках магазинов появляются все новые устройства, задача которых состоит в том, чтобы сделать жизнь человека максимально комфортной. Одним из таких является тепловая завеса. Это уникальная разработка, которая за довольно короткое время стала самой востребованной среди. Основной ее задачей является не допустить попадание холодного воздуха в помещение.

Тепловая завеса незаменима и в летний период года. Она защищает помещение от жары, таким образом экономя энергию при использовании кондиционеров. Монтаж любой тепловой завесы – сложный процесс. Но если не имеются навыки в данном направлении, то лучше конечно привлечь специалистов.

Особенность тепловой завесы

Принцип работы тепловой завесы

Воздуходув является главным элементом в конструкции тепловой завесы. Он обеспечивает равномерную подачу воздуха. К нему крепятся направляющие пластины, которые способствуют изменению угла подачи потока.

Существует еще несколько обязательных компонентов:

элемент, который отвечает за нагрев воздуха;
система вентиляции;
воздушный фильтр.

Важно! В зависимости от модели вентиляторов может быть несколько.

Принцип работы тепловой завесы простой. Мощный вентилятор создает быстрый поток воздуха, который выходит наружу через отверстия. Из него образуется определенное ограждение, которое направлено на дверной проем. Таким образом воздушная стена не позволяет холодному потоку из вне попасть в здание.

Преимущества устройства

Теплый воздух выходит через заднюю панель устройства

Данный вид прибора обладает многими преимуществами. Благодаря им устройство с каждым годом все больше набирает популярности, особенно среди предпринимателей.

Достоинства, которым обладает тепловая завеса:

постоянно поддерживается комфортная температура и микроклимат в помещении;
значительная экономия электроэнергии, которая достигается за счет сниженния теплоотдачи;
отсутствие сквозняков;
защита зданий от попадания внутрь пыли, различных насекомых.

Зачастую используют тепловые завесы в помещениях общественного значения. Где регулярно проходит большое количество людей. Также применяются эти приборы в местах, с вмонтированным в дверной проем фотоэлементом. Подобная система входа распахивает двери перед каждым человеком, пересекающим порог. Установленная тепловая завеса на таких проемах на 100% защитит помещение от проникновения холодного воздуха внутрь.

Систему воздушной завесы, часто монтируют у входов таких объектов общественного пользования:

ресторанные комплексы, кафе;
торговые центры с большой площадью и магазины средних размеров;
метрополитены;
заводские и фабричные проходные;
учебные учреждения;
складские помещения и морозильные комнаты производственных масштабов;
цеха по изготовлению продуктов питания, кондитерских изделий;
офисы, администрации либо муниципальные организации.

Существуют разные . Зачастую они отличаются по принципу работы. Наибольшей популярностью в нынешнее вермя пользуются именно электрические. В продаже имеются также водяные и газовые виды этого оборудования. Электроприборы характеризуются небольшим весом, легкостью монтажа и хорошей функциональностью.

Принципы монтажа тепловой завесы Ballu

Правильная установка тепловой завесы

Прежде чем заняться какими-то подготовительными работами, следует детально ознакомиться со схемой, прилагаемой к прибору. Основное количество существующих моделей устанавливается в горизонтальном положении. Область нагнетания у таких приборов находится в нижней части.

Важно! Если проем двери очень широкий, монтируется одновременно несколько тепловых завес. Крепить их следует вплотную, прямо над проходом.

Для проведения работ нужно подготовить такие инструменты:

скобы определенного размера для монтажа;
винты и гайки;
консоли;
болты М10 и анкерные;
уровень;
перфоратор;
отвертку.

Перед тем установить завесы, нужно предварительно их наживить. Для этого потребуется использовать от двух до трех саморезов. На задней панели есть отверстия, соответствующие имеющимся в передней части крепежам.

При монтаже можно воспользоваться французской отверткой, которую применяют для работ по дереву. Только тогда нужно будет воспользоваться страховочными скобами. Крепятся они на стену и устанавливаются либо в верхней или же в нижней части.

Нередко устройства фиксируют на винтах к стеновому проему или балке. В таком случае надо найти шесть отверстий, расположенных на задней панели прибора. Для этого потребуется иметь при себе шурупы с резьбой М6.

Если оказалось, что для горизонтальной установки прибора над входом мало пространства, можно его монтировать в боковой части от проема. Таким образом будет образовываться боковая подача воздушного потока. Если производится монтаж современной тепловой завесы в помещении со внутренней стороны, то работы необходимо проводить так, чтобы остался зазор для выхода воздуха. Но стоит учесть, что размещать устройство нужно максимально близко к торцевой части дверей и их долевой оси.

Для вертикальной тепловой завесы, состоящей из двух приборов, надо запастись парой специальных вставок. Их крепят анкерными к нижней части устройства и к полу. Общая высота колонны не должна превышать 3,5 метра. На верхнюю завесу следует разместить консоль, чтобы прикрепить оборудование к стене. Чтобы защитить приборы от механических повреждений, следует использовать специальные ограждения.

Последовательность проводимых работ

Монтаж горизонтальной тепловой завесы

Перед тем как начать установку прибора, нужно внимательно изучить инструкцию. От правильности проведения работ зависит насколько качественно будет функционировать завеса.

Этапы проведения монтажных работ:

Разметка мест для сверления отверстий, где будут расположены монтажные скобы. Межосевое расстояние должно составлять около 600 мм.
Отрегулируйте завесу так, чтобы совпали пазы винтов и скоб. Максимально закрутите соединения.
Если завеса будет крепиться на подвеске, надо раздвинуть установочные скобы, чтобы они стали вертикально.

При установке этого прибора на перекрытиях, нужно в верхней части панели сделать отверстия. Когда устройство планируется монтировать на фальшпотолке, надо заранее удостовериться в достаточности подачи воздуха. И что работа вентиляции не станет мешать правильному функционированию завесы в будущем.

Подключение прибора Ballu к электричеству

Тепловая завеса Ballu

Подключение к электросети тепловой завесы – это несложный процесс, особенно если имеются навыки. Устройство подсоединяют к отдельному автомату на электрощитке. Для этого применяется медный трехжильный кабель с сечением – 1 кв. мм. Также следует приобрести предохранители. Их разновидность зависит от особенностей работы электросети.

Нюансы, которые возникают при подключении завесы Ballu к электросети:

Подбор автомата, силового кабеля производится с учетом параметров, указанных в инструкции.
Будьте внимательны к тому, какой тип сети использовать – 200 либо 380 В. Учтите мощность прибора.
Датчики и управляющие элементы монтируют вне зоны распространения воздушного потока, выходящего от прибора. Так исключается зависимость в работе терморегулятора и степени нагрева воздуха, идущих через сопло.

Правильный подбор тепловых завес, качество монтажа – это те факторы, от которых напрямую зависит эффективность работы прибора и срок его эксплуатации. При таких условиях устройство создаст максимальный уют и комфортную температуру в любом помещении.

Самое основное предназначение тепловой завесы заключается в том, чтобы в процессе входа и выхода, открывания двери, в отапливаемое помещение не проникал холодный, морозный воздух. Кроме того, такая завеса в состоянии защитить помещение, в котором осуществляет работу система кондиционирования с целью понизить температуру воздуха в жаркий период времени.

По сути, тепловые завесы представляют собой особое оборудование, которое наделено достаточно простым принципом действия. Воздух в процессе работы поступает в специальный канал, который осуществляет всасывание, а затем выдувается с достаточно большой скоростью . Как правило, тепловые завесы в состоянии обслужить помещения, где высота дверного проема не превышает 3,5 метров. Некоторые модели могут быть оснащенными дополнительными нагревательными элементами. Что касается эффективности таких приборов, то здесь все зависит от качества оборудования, а также от грамотно осуществленных монтажных работ.

Процесс установки оборудования

Обычно монтаж тепловой завесы производится в помещениях, для которых характерна высокая проходимость, когда в процессе довольно частого открывания дверей потоки уличных воздушных масс сразу попадают в помещение, вызывая дискомфорт и губительные для здоровья сквозняки.

Рекомендуется предоставить процесс установки тепловой завесы профессионалам. Только квалифицированные монтажники в состоянии максимально грамотно произвести монтаж и подключение приспособления . Как правило, компания, которая занимается реализацией подобного оборудования, предлагает также услуги по инсталляции. Квалифицированные специалисты перед монтажом в обязательном порядке проверяют приборы на целостность, а также должно быть полное соответствии комплектации. Обычно в комплект входят такие элементы, как кронштейны, которые дают возможность определенным образом направлять потоки воздуха. Установка в настоящее время может быть произведена двумя методами – горизонтальная и вертикальная инсталляция.

Горизонтальная установка завесы

Самым популярным на данный момент является горизонтальный монтаж завесы. Это основано на том, что оборудование монтируется над дверным или оконным проемом. В данном случае завесу стоит подобрать исключительно с учетом того, чтобы все полностью соответствовало определенной ширине проема, допускается также, если ширина будет немного превышать данный показатель.

Как правило, для всех моделей предусматриваются определенные параметры высоты монтажа, потому для того чтобы обеспечить максимальные показатели пользы устройство просто необходимо расположить таким образом, чтобы было полное соответствие установленным правилам. Горизонтальный метод идеален в ситуации, когда дверь открывается внутрь помещения, в этом случае оборудование будет защищать помещение от проникновения воздуха с улицы.

Вертикальная установка завесы

В случае, если дверной проем в помещении очень высокий, то горизонтальная установка не сможет должным образом обеспечить по всей длине поток воздуха . Именно по этой причине наиболее целесообразно применять метод вертикальной установки завесы. В данном случае оборудование монтируется с боковой стороны проема, только так есть возможность обеспечить сплошной поток воздуха поперек двери или окна, при этом не пропуская сквозняков на уровне пола.

Горизонтальная и вертикальная модели по своему принципу действия практически ничем не отличаются, но их монтаж должен производиться строго в соответствии с предназначением. Например, если произвести подключение тепловой горизонтальной завесы вертикально, через какое-то время могут появиться некоторые проблемы, вплоть до поломки всей системы в целом.

Процесс подключения тепловой завесы

Как правило, завеса реализуется с гибким кабелем, а также есть вилка, которая оснащена заземлением. Если осуществляется стационарное подключение, то есть без вилки, то стоит производить этот процесс через центральный выключатель с зазором из воздуха, с параметром более 3 мм. Подключение такой завесы в обязательном порядке должно выполняться электриком, который имеет высокий профессиональный уровень и способен соблюдать все обязательные нормы.

В процессе установки применяются провода особого типа. На месте ввода кабеля в оборудование применяются особые уплотняющие кольца, которые предназначены для обеспечения качественной защиты.

Особенности тепловой завесы

Перед тем, как произвести подключение тепловой завесы, стоит качественно сбалансировать рабочий процесс системы вентиляции в помещении, так как разные перепады давления в состоянии оказать некоторое влияние на работу данного оборудования.

Устанавливать тепловые завесы стоит как можно ближе к проемам, а также при этом тщательно учитывать то, что ширина потока в обязательном порядке должна полностью соответствовать размерам дверного проема.

Также специалисты в обязательном порядке монтируют оборудование строго с внутренней стороны помещения. С внешней установка производится только с целью защиты от перегрева морозильной камеры. Скорость движения и направление регулируется в процессе инсталляции, а направлять его стоит в сторону выхода на улицу.

Основные этапы монтажа тепловой завесы

Процесс установки тепловой завесы состоит из нескольких основных этапов. Для начала стоит высверлить специальные отверстия, которые потребуются для крепления оборудования. Оборудование крепится на специальные монтажные скобы, с соблюдением расстояния, которое в среднем равно 600 мм. Такие скобы крепятся на поверхность стен в нижнем и верхнем положении.

Тепловая завеса в обязательном порядке должна быть расположена таким образом, чтобы ее монтажные винты точно попадали в пазы скоб. После того, как проверено, что винты расположены правильным образом, они тщательно затягиваются. Такая завеса может быть монтирована на подвеске, но для этой цели потребуется определенное положение монтажных креплений. Если завеса устанавливается на специальные перекрытия, то отверстия проделываются в панели. Что касается метода установки, то он выбирается строго в зависимости от типа приобретенной завесы , а также от особенностей помещения.

В процессе установки подобного оборудования для завесы стоит уделить основное внимание особому направлению потока воздуха, а также скорости их движения . Завеса должна быть установлена так, чтобы воздушные потоки входящие и выходящие не создавали друг для друга преграды.

Специалисты, которые производят процессы установки, перед их осуществлением тщательно изучают технические документы на оборудование, а также знакомятся со всеми приложенными инструкциями, которые предоставляет производитель. Что касается особенностей монтажа, то они могут быть совершенно разными, и данный фактор в обязательном порядке необходимо учитывать. Практически все современные тепловые завесы могут быть установлены исключительно в горизонтальном положении, при этом нагнетание воздуха производится строго снизу. В ситуации, когда необходимо осуществить монтаж тепловой завесы над проемом, который достаточно широк, можно расположить одновременно несколько устройств, но вплотную друг с другом .

Такое оборудование, как тепловая завеса не позволяет холодному воздуху с улицы проникать в помещение. От того, как качественно будет произведен монтаж, прямо зависит не только эффективность его работы, а также время эксплуатации. Если подобрать оборудование правильно, а также грамотно его установить, завеса долгое время будет создавать комфорт и уют в помещении.

Тепловая завеса – это достаточно мощный тепловентилятор, предназначенный для того, чтобы не пропускать воздух, пыль, насекомых в помещение извне и не допускать выхода воздушных масс за пределы помещения. Для того чтобы тепловентилятор качественно выполнял возложенные на него функции, требуется грамотный расчет, правильная установка и подключение устройства.

О том, как правильно установить тепловую завесу и пойдет речь в этой публикации.

Особенности выбора

Правильный выбор теплозавесы базируется на таких параметрах:

Способ установки устройства.
Размеры.
Производительность установки.

Кроме этого, стоит обращать внимание на мощность обогрева и скорость воздушного потока создаваемую тепловентилятором.
http://www.youtube.com/watch?v=f2W-ALBVVpk

Способ установки

Все делятся на две группы по способу монтажа: горизонтальные и вертикальные. Есть и небольшая третья группа таких тепловентиляторов с универсальной возможностью монтажа.

Наиболее простой и поэтому распространенной группой тепловых завес являются установки горизонтального расположения. Если высота проема более 3.5 м и существует большая вероятность интенсивного открывания дверей, то в таких случаях специалисты рекомендуют устанавливать одну горизонтальную и дополнительно вертикальную завесу. В особо сложных случаях допускается монтаж горизонтальных теплозавес в несколько уровней.

Если по причинам низкого потолка или сложной геометрии стен, горизонтальная установка тепловентилятора невозможна, следует выбрать вертикальные установки.

Размеры горизонтальных теплозавес

Длина стандартных установок варьируется в пределах 60 см до 2 м. Такие устройства необходимо располагать в верхней части дверного или оконного проема. Для максимальной эффективности следует выбирать устройство точно по ширине проема или немного шире его.

Если длина проема больше чем 2 м, то лучшим вариантом будет использовать несколько устройств, расположенных в верхней части проема. Устанавливать приборы необходимо как можно ближе друг к другу, чтобы не получалось «провалов» в воздушном потоке.

Выбор прибора исходя из скорости воздушного потока

Скорость движения воздуха, которую вырабатывает тепловая завеса, написана в технической документации к устройству. При выборе следует учесть, что скорость воздушного потока написана только на выходе из установки, следовательно, при ее подъеме на высоту проема скорость будет падать.

Опытным путем доказано, что наиболее эффективная работа теплозавесы тогда, когда скорость воздуха у пола, варьируется в пределах 2,5 м/сек. – 3,5 м/сек. Ниже, представлена диаграмма зависимости скорости воздуха от диаметра ротора.

Расчет производительности теплозавес

Чтобы правильно подобрать производительность тепловой завесы следует воспользоваться подсказкой: эффективная защита проема, длиной 1м и высотой 2,5м, следует приобретать установку с производительностью 1000 -1200м 3 . При таких условиях, скорость воздушного потока на выходе из устройства будет в пределах 8-10м/с, а у пола – 2,5-3,5м/с.

Можно воспользоваться формулой расчета необходимой скорости воздушного потока.

L пр = V * H * В

где:
H – высота проема;
В – ширина проема;
V – скорость движения воздушных масс.

После получения нужного значения, следует рассчитать необходимую скорость воздуха, вырабатываемую устройством для защиты проема от проникновения воздушных масс извне. Сделать это можно воспользовавшись формулой:

L зав =L пр / j * (B / b + 1)

где:
J – коэффициент, равный 45;
b — ширина воздушного канала завесы;
В – ширина проема;

Для правильного подбора мощности нагревательного элемента теплозавесы необходимо знать температуру воздуха в помещении. Отталкиваясь от этого, можно сделать подбор оборудования, так как в документации каждый производитель указывает разницу между всасываемым и исходящим воздухом.

Q зав = 0,24 * L зав * (t кон - t нач)

где:
t нач - температура воздуха в помещении во время всасывания;
t кон - исходящая температура воздушного потока из устройства.

Инструкция по монтажу горизонтальных теплозавес

Устанавливать тепловые завесы должны специалисты. Но часто так происходит, что после приобретения, и с подробной инструкцией принимается решение производить установку изделия самостоятельно. И в этом, по большому счету, нет ничего страшного, только необходимо наличие рук, необходимого инструмента и неукоснительного соблюдения правил монтажа и техники безопасности.

Перед установкой теплозавесы следует знать, что ее необходимо максимально приблизить к верхнему срезу проема. Прибор не должен быть в проеме дверей или окна. Крепиться он должен сразу над проемом и по его центру. Кроме этого, следует соблюдать рекомендации производителя касательно отступа от потолка до прибора и отступов от приборов до стен. По умолчанию, расстояние от установки до потолка не может быть меньше 50 мм, а до стены 100 мм.

Выберите способ установки: настенный, потолочный.
Сделайте разметку для монтажных скоб согласно расположению прибора и рекомендациям по минимальным расстояниям до заграждений (стены, потолок).

Если следует установить тепловую завесу на подвесной потолок, то обратите внимание на работу вентиляционной системы, которая может стать значительной помехой в работе установки.
Просверлите отверстия и хорошо закрепите монтажные кронштейны.
Пододвиньте завесу к креплениям таким образом, чтобы установочные винты попали в соответствующие пазы.

Некоторые модели не имеют крепежных кронштейнов. Для монтажа на стену в корпусе таких приборов сделаны штатные отверстия. Для крепления устройства следует просверлить отверстие, вставить пластиковую пробку и ввернуть в нее саморез. После чего надеть устройство на такие крепления.

Инструкция по подключению устройства

Большинство тепловых завес, с завода оснащены подключенным кабелем с евровилкой. Такие установки необходимо только включить в соответствующую розетку. Перед включением следует поставить все переключатели на приборе в положение Выкл. или OF.

Есть установки (как правило, более мощные), которые оснащены проводным пультом дистанционного управления. Следует знать, что монтаж пульта следует выполнять в месте, куда недостает горячий воздух из завесы.

Существуют теплозавесы, которые не оснащены кабелем питания. Чтобы узнать, как подключить тепловую завесу такого типа, следует проконсультироваться с квалифицированным электриком или выполнить подключение самостоятельно.

Для этого нужно снять установленную теплозавесу с креплений.
Отвернут винты кожуха и демонтировать его.
Согласно схеме, приведенной в техдокументации к устройству подключить кабель к клеммной коробке.
Закрыть и завинтить кожух прибора.
Подключить кабель к евровилке или к электрощиту через автоматический выключатель.
Установить прибор на штатные крепления.
Проверить, чтобы все переключатель на устройстве были в выключенном состоянии.

Только после этого можно сделать пробный пуск, включив на установке соответствующий переключатель, предварительно подав напряжение из щитка.

Электромонтажные работы должен проводить только квалифицированный электрик, с соответствующим допуском к работам. Пренебрегая правилами техники безопасности, вы рискуете получить поражение электрическим током.
