Установка подкачивающего насоса на водопровод в квартире. Повысительный насос для водопровода

Низкое давление в водопроводе способно вывести не только вас из себя, но и дорогостоящее оборудование из строя. Согласитесь, и то, и другое просто необходимо беречь. Подобные ситуации в основном угнетают владельцев частных домов, но случаются и в квартирах, подключенных к централизованным сетям. Как же с ними бороться?

Навсегда избавят от указанных неприятностей насосы для повышения давления воды. Они обеспечат рабочие параметры, требующиеся для нормального функционала бытовой техники. Компактные, практически незаметные устройства защитят ваши нервы и продлят рабочий ресурс агрегатов.

В представленной вашему вниманию статье подробно изложены принципы подбора оборудования и правила его установки. Желающим провести работы собственноручно или проконтролировать нанятых сантехников помогут полезные схемы. Дополняют информацию фото-подборки и видео.

Проблему низкого давления в водопроводе решают с помощью двух типов устройств: циркуляционных и самовсасывающих насосов. Первые проще устроены и легче монтируются в систему.

Обычный циркуляционный насос состоит из ротора, закрепленной на нем крыльчатки и двигателя, который все это вращает. Обычно если вода в системе есть, но напор ее слабый, достаточно одного или двух насосов.

Задача повышения давления в водопроводной системе решается двумя путями: установкой циркуляционного или центробежного самовсасывающего насоса (кликните для увеличения)

А вот если к верхним этажам вода вовсе не поступает, придется поставить высокомощную с гидробаком. Такое устройство просто устанавливают как часть водопроводной системы в подходящем месте. Крыльчатка крутится, придавая потоку воды дополнительное ускорение.

В результате трубы быстрее заполняются водой, обеспечивая необходимый уровень давления в водопроводе. Это компактные устройства малой мощности, призванные решать проблемы местного характера. Всасывающие насосы отличаются более высокой производительностью и более сложным устройством.

Галерея изображений

Современное коммунальное хозяйство зачастую не обеспечивает подачу воды нужных параметров в общую магистраль. Насос для повышения давления воды в некоторых случаях был бы полезен. Но выбор прибора зависит от многих факторов. Иногда спасти положение может комплексное решение.

Технические параметры водоснабжения, заложенные в нормативах

Современные бытовые приборы рассчитаны на водоснабжение давлением 4 бара. Если в тубах давление меньше, приборы отключаются. Узнать давление можно по манометру или используя самодельный прибор – прозрачную трубку длиной 2 м, соединенную с краном.

Равноценными физическими величинами давления признаны: 1 бар, 1ат, 10 м вод. ст., 100 кПа. Такие показатели можно найти в паспортах насосов.

Нормальным считают давление, на которое рассчитаны трубы, соединения, прокладки – 4 бара. При 6-7 барах в линии появляются протечки, при 10 трубы может разорвать. Это нужно знать, подбирая насос для повышения давления воды.

Всегда ли можно устанавливать повысительные насосы

В частном доме недостаток давления в магистрали купируется установленными насосами. При этом их запитка через бак аккумулятор позволяет иметь стабильные параметры на входе. Монтируют приборы на участках, где нужно повысить давление после насоса. Насос для повышения давления воды от центробежного отличается тем, что он включается периодически, по запросу. Центробежный аппарат в системе работает постоянно.

В многоквартирном доме проблем может быть несколько:

• в коллекторе на распределительной гребенке нет нужного давления по любым причинам;
• в период пиковых нагрузок вода на верхние этажи поступает с перерывами потока;
• в квартире в разных точках давление отличается.

Обследования должны показать причину недостатка давления. Есть случаи, когда в магистрали давление в норме, но сосед внизу заузил условный проход при замене труб. Бывает, что трубы сплошь забились ржавчиной. В таких случаях насос для повышения давления воды в квартире с общей разводкой ставить бесполезно. Необходимо восстановить условный проход в системе.

Законным выходом может быть установка в подвале бака аккумулятора, общего на стояк, тогда все жильцы могут пользоваться насосом, повышающим давление в водопроводе на общей линии.

При общем недостатке воды в системе устанавливать дополнительно насос для поднятия давления запрещается, штрафные санкции соспоставимы со стоимостью оборудования.

Критерии выбора насосов

В первую очередь подбирают насос, исходя из показателя давления на выходе, около 4 бар. Важно знать габариты, мокрый или сухой ротор, шумность. При выборе насоса высокого давления определяющим может стать наличие автоматики или ручное управление.

Для горячего и холодного водоснабжения используют разные системы насосов. Системы холодной воды оборудуют насосами известных производителей:

1. WILO – повысительный насос признан самым покупаемым. Отличаются простым устройством, надежностью и длительным сроком гарантии.
2. – работает бесшумно, востребован, гарантия выдается на 1 год
3. OASIS – бренд, который стремится попасть в ТОП, и пока это удается за счет простого устройства, надежности и низкой цены.
4. Джилекс – признанный отечественный лидер в производстве насосов.

Их модели компактны и малошумны. Патрубки под монтаж унифицированы под российские водные коммунальные системы.

Насосы для повышения давления воды бывают двух типов, с «мокрым» и «сухим» ротором. Аппараты с мокрым ротором устанавливают в трубу. Силовая часть находится вне трубы, имеет воздушное охлаждение, прикреплена к стене консольно – насос с сухим ротором.

Водяные насосы высокого давления на коллекторах работают непрерывно. Чаще их комплектуют не одним, несколькими колесами, повышение давления происходит ступенчато. Такие аппараты могут создать на линии нагнетания давление в несколько десятков атмосфер. Промышленные установки высокого давления выпускаются только с отдельно стоящим двигателем с воздушным охлаждением.

Монтаж насоса в квартире

Прежде следует выполнить разводку воды к приборам, которые нуждаются в стабильном давлении. Установка насоса перед разводкой, позволит обойтись одним аппаратом, который включают вручную или автоматически.

До начала работ убедитесь, что арматура не пропускает агент. Для гарантии общий стояк холодной воды должен быть перекрыт от коллектора.

Стальные трубы должен варить профессиональный сварщик. Полипропиленовые водоводы соединяются специальными фитингами, потребуется паяльник. Обязательно до и после насоса устанавливается запорная арматура.

Важно правильно установить крыльчатку водяного насоса высокого давления по ходу движения жидкости, как указано на стрелке. Общий повысительный насос можно установить сразу после коренного вентиля, тогда давление поддерживается во всех точках отбора. После проверки системы на плотность соединений насос включают в розетку.

Использование бака аккумулятора и насоса высокого давления

Такая схема потребуется, если в многоэтажном доме хронически не хватает давления на верхних этажах. Включение насоса высокого давления обусловлено повышением расхода на линии до определённой величины. Так как напор и расход показатели взаимозависимые, то повышение расхода является сигналом для включения насоса высокого давления.

Включившись, насос создаст необходимое давление в системе на всех этажах. Таким образом, можно решить задачу водоснабжения для жителей в коттедже или многоэтажном доме.

Стоимость повысительных насосов

Рынок предлагает модели насосов для повышения давления воды по цене, соответствующей престижности марки, степени автоматизации, параметрам. Минимально насос стоит 2500 рублей. Бренды, работающие по принципу: поставил и забыл, могут стоить и 30000 рублей.

Промышленные установки для магистралей приобретают по договоренности. В любом случае для установки насоса высокого давления потребуется обследование труб и проект установки, согласованный в ЖЭК.

Видео о работе повысительного насоса в системе водоснабжения

Когда вы открываете расходный кран в своем жилище, чтобы, просто, напиться воды, а из него течет вялая струйка, то вам на ум сразу приходит мысль установить в магистрали водообеспечения .

Достаточность водного давления в трубах – залог нормальной жизнедеятельности человека, проживающего в частном коттедже, на даче или в квартире многоэтажки. Это очень важно для безаварийной работы бытовых гидравлических машин и деталей сантехнического оборудования. Это одно из очень важных условий вашего комфортного проживания и долговечности дорогостоящего водного оборудования вашего жилья.

Для нормальной работы основных моделей бытовых гидромашин и сантехнических узлов достаточно величины давления воды в трубопроводах от 2-х до 4-х бар. Если на выходе из заборных кранов у вас периодически или постоянно недостаток этих показателей, то вам следует разобраться в причинах этого дефицита и при необходимости установить у себя индивидуально или в коллективном пользовании повысительные насосы.

Ниже мы опишем основные требования по проверке работоспособности вашего водопровода, критерии выбора соответствующего оборудования, рассмотрим различные типы насосов повышения давления воды в магистралях от разных производителей.

Основные вопросы, раскрытые в этой статье

• Сравнительная шкала технических характеристик водяного давления в насосах различных типов.
• Возможные причины дефицита водного давления в магистралях.
• Типы насосов повышения давления воды в трубопроводах.
• Читаем инструкцию и устанавливаем насос.

Сравнительная шкала технических характеристик водяного давления в насосах различных типов

Мировые производители насосов используют для напорных характеристик насосов разных типов следующие единицы измерения давления воды:

Для быстрых примерных бытовых расчетов подходит приблизительные соотношения этих величин:

На практике, для нормальной эксплуатации бытовой гидротехники с автоматикой, пользования кранами расхода и работы санузлов, работы газовых колонок и котлов достаточно поддерживать давления воды в трубопроводах в пределах 2-4 бар для всех основных моделей бытовых водных устройств.

Возможные причины дефицита водного напора в магистралях

Недостаток величины давления воды в ваших трубопроводах для квартир многоэтажек может быть из-за нескольких причин:

• Суточное колебание давления воды в водопроводе из-за периодичности пользования ресурсом жильцами дома;
• Нехватка расчетных мощностей общепользовательского насосного оборудования от обслуживающей организации;
• Временные отложения ржавчины и солей внутри трубопровода, закупорившие тело водяного стояка:

• Засор водных фильтров очистки в системе подключения водного снабжения:

В подобных случаях следует опросить соседей по этажу и жильцов верхних и нижних этажей многоквартирного дома, чтобы выяснить, какой напор воды обычно бывает в их квартирах. Таким образом вы можете выявить локальную причину малого давления в вашем конкретном случае. Уже можно будет принять правильное решение по устранению этих неполадок или остановиться на варианте покупки насоса высокого давления воды индивидуально или общего пользования, согласовав этот вопрос с другими жильцами подъезда (стояка) многоэтажки.

В частном доме эти причины аналогичного типа. Но могут быть разные добавочные причины малого давления воды в вашем трубопроводе:

• Большое расстояние от основного насоса подачи воды;
• Чрезмерное возвышение строения и расположения расходных кранов над уровнем установки насоса;
• Несоответствие напорных данных силовой установки, с конкретной схемой размещения силовых и расходных агрегатов и прочее.

Типы насосов повышения давления воды в трубопроводах

На практике повышать давление в водной артерии можно при помощи 2-х всем хорошо знакомым типов насосов:

1. Врезкой в магистраль водоснабжения циркуляционного насоса с мокрым или сухим ротором;
2. Установкой в магистраль дополнительного самовсасывающего силового агрегата или автоматической насосной станции на основе данного типа насоса.

Схемы примерного подсоединения насосов повышения давления разного типа:

Циркуляционные электронасосы помогают в случаях, когда требуется увеличить давление воды в трубопроводе при стабильной подаче, но малом напоре, достигающем не боле 1 - 1.5 бар. В многоэтажных домах с помощью такого типа насосов навряд ли получится создать достаточно стабильный напор для всех жильцов стояка, даже, если установить 2 насоса и более. Этот вариант подойдет больше для индивидуального повышения напора воды в отдельной квартире. Это, так сказать, «домашний» вариант стабилизации напора.

По этой причине в многоквартирных домах с большой этажностью, лучше использовать самовсасывающий насос большей производительности или насосную станцию с соответствующей автоматикой по напору воды с собственным гидроаккумулятором.

При этом варианте вы не будете утруждать себя проблемами включения и выключения насоса, за вас это будет делать автоматика.

При установке любого типа насоса следует учитывать, что, если в кранах многоэтажки на верхних этажах временно вообще отсутствует хоть самое малое давление воды, то установка повышающего насоса не исправит это положение. Насосу требуется хотя бы минимальное давление воды, которое соответствует техническим ограничениям, чтобы повысить его до нужного уровня.

Если вы установили любой повышающий насос только в своей квартире, то учитывайте, что он будет создавать разряжающий эффект в общем трубопроводе до него. И в это разряженное пространство будет всасываться воздух. Хорошо, если насос будет защищен автоматом от «сухого» хода и не сгорит его двигатель, но он будет постоянно отключаться. При этом вы создаете в трубе общей подачи воды еще большее падение давления. Если вашему примеру последуют другие жильцы вашего подъезда или стояка, то это приведет к еще более плачевным результатам с водой и к настоящим «санкциям» от водопоставляющей организации.

Самовсасывающие насосы ограничены величиной подъема воды по высоте установки от зеркала воды в 7-8 метров (максимум 12). Большой резервуар для циркулярного насоса с запасом воды, вы тоже не сможете установить в квартире средней площади. Придется договариваться и кооперироваться с соседями, чтобы установить такую емкость на чердаке дома.

Самым грамотным и всеобъемлющим решением этих проблем может стать установка полноценной автоматической станции с самовсасывающим центробежным насосом. Силовое устройство должно быть большой производительности. Содержать собственный гидроаккумулятор максимально возможного объема и полную автоматизацию процесса подачи воды. Подсоединять эту станцию можно к подвальному коллектору общего стояка общей подачи воды или к автономному источнику. Только так можно создать требуемый напор воды на выходе из всех кранов и не усугублять ситуацию для соседей.

Выбираем насос повышения напора воды

Циркулярные насосы подразделяются на 2 группы:

Мы привыкли рассматривать циркулярные насосы только, как элементы систем отопления. Но у них есть более широкое применение.

• Бытовые насосы с мокрым ротором. Они более компактные и бесшумные при работе. Им не требуется профилактическое обслуживание для смазки трущихся деталей, так как это происходит за счет обмывания водой вала ротора. Их легко и проще монтировать прямо в трубу водопоступления с помощью врезки и к ним не нужны дополнительные крепления. Но у этой группы насосов невысока производительность и низкие напорные показатели. Кроме того, эти агрегаты устанавливается с горизонтальным расположением оси ротора электродвигателя.
• Циркулярные насосы с сухим ротором имеют асимметричную форму корпуса в сторону электродвигателя. Охлаждаются они за счет струи внешнего воздуха от специальной крыльчатки. Требуют дополнительного крепления к стене. У них более лучшие технические возможности по напору и производительности. Они требуют регулярной смазки трущихся деталей. Создают достаточно громкий шум при работе.

Обе группы подходят для холодной и горячей воды, но требуют постоянного ручного управления режимом включения/выключения.

Чтобы избавить себя от этого, нужно подобрать себе в работу циркулярный насос, оснащенный датчиком протока воды. Тогда запуск насоса будет происходить только при открытии расходного крана и наличии воды в магистрали.

Такой же эффект можно добиться с установкой отдельного датчика протока на любую группу циркулярных насосов. А при нестабильности давления в системе и недостаточности воды в водопроводе нужно будет установить дополнительно реле давления.

Некоторые популярные модели циркулярных насосов от мировых производителей:Grundfos (Грундфос) :

Насосы циркулярные Jemix серий W15GR и WP:

Насосы повышения давления от бренда Wilo серий РВ и PW

• Самовсасывающие центробежные насосы могут работать при повышении давления воды, как самостоятельно, так и в составе автоматических насосных станций.

• Специализированные станции для повышения давления воды из магистральных водопроводов бренда Джилекс ВОДОМЕТ М служат для врезки в подводную часть индивидуальных источников. Они имеют дополнительно проточный фильтрующий блок для подачи уже очищенной питьевой воды:

Специально созданные насосные установки повышения давления воды от фирмы Grundfos: CMBE 3-62, 5-62, 1-44, 1-75, 3- 30, 3-93 и другие:

Читаем инструкцию и устанавливаем насос

Для решения проблемы с подачей воды вам не следует гнаться за какими-то запредельными показателями по давлению и производительности насосов. Вам достаточно добавить к имеющемуся давлению еще каких-то 1. 0 – 1.5 атм (10 – 15 метров над расходным краном).

Так что у вас не должно возникнуть вопросов как вам выбрать насос, какие характеристики у него должны быть. Достаточно просмотреть инструкцию данного изделия или прослушать рекомендации технического менеджера магазина, где вы решили купить установку. В описаниях насосов указаны все данные по их подключению к водной системе (схема подключения), есть правила по установке конкретного изделия и описано, что и как подключить в нужной последовательности.

В крайнем случае, обращаемся к квалифицированным специалистам за практической помощью по установке и настройке насоса на вашей даче, коттедже или многоэтажке.

Более детально о принципе работы перечисленных насосов, как работает их автоматика, вы можете узнать из статей на нашем сайте в рубрике : или позвонив нашему консультанту.

Нередко бывает, что, встав поутру и подойдя к умывальнику, мы обнаруживаем вместо хорошего мощного потока воды из крана всего лишь тонкую, едва сочащуюся струю. Чтобы наполнить чайник или кофейник, придется потратить много времени, а совершение обычных гигиенических процедур превращается в пытку. Не говоря о том, что многие бытовые приборы, как, например, стиральная машина, в таких условиях просто не будут работать. Проблема серьезная, но решить ее можно, устанавливая насос, повышающий давление. Однако сначала нужно разобраться в причинах ее возникновения.

Нормативы параметров водоснабжения

Требования к параметрам сети водоснабжения в многоквартирном доме изложены в СНиП 2.04.02-84. Согласно этому документу, значение давления водяного напора при входе в квартиру должно быть не менее 0,3 атмосферы и не более 6,0 атмосфер. Условно 1 атмосферу можно считать равной давлению, создаваемому водяным столбом высотой 10 метров.

При вводе в здание давление должно быть не менее 1,0 атм и не более 6,0 атм. Для зданий высотой более одного этажа давление должно увеличиваться на 0,4 атм на каждый этаж.

Нетрудно посчитать, что при количестве этажей более двенадцати эти требования выполнить не удастся. Чтобы обеспечить нормальное давление в верхних этажах, например, на шестнадцатом, на вводе в дом оно должно быть равно:

1,0 атм + 0,4 атм*16 эт. = 7,4 атм

Это значение выше максимально допустимого, установленного СНиП. Чтобы соблюсти все нормы, в многоэтажных домах применяют насосы, повышающие давление. Они устанавливаются в технических помещениях домов сразу после точки ввода водопровода. Такие насосы подкачивают воду, поступившую в здание, и доставляют ее на верхние этажи, обеспечивая требуемое давление воды .

Часто повысительные насосы для водопровода применяют уже в зданиях с количеством этажей более пяти. В таких случаях чаще приходится использовать их для нагнетания холодной воды, так как давление в трубопроводе с горячей водой поддерживается насосами, установленными в котельных.

Нередко даже в зданиях с небольшой этажностью или в многоэтажных зданиях с повысительными насосами давление воды в квартире недостаточное. Причины этого могут быть самые разные.

Владельцы частных домов также нередко сталкиваются с проблемой недостаточного давления в системе автономного водоснабжения. В этом случае также необходимо выяснить причину и установить соответствующее оборудование.

Причины слабого напора

Причин неудовлетворительного напора может быть много:

• засор фильтров для грубой механической очистки воды, установленных на вводе в жилое помещение;
• занижение расчетного диаметра труб или уменьшение его вследствие нароста отложений на внутренних стенках;
• наличие дефектов или неисправностей запорной арматуры на вводе в дом или квартиру;
• наличие неисправностей магистрального водопровода и потеря напора вследствие утечек;
• несоответствие водоснабжения нормам по вине организации-поставщика воды, которая обычно и обслуживает трубопроводы.

В большинстве случаев вначале следует устранить основную причину, а затем задумываться о приобретении насоса для повышения давления.

Засор фильтров выявляется при разборке и осмотре фильтрующего элемента. Как правило, это латунная сетка, свернутая по форме цилиндра. Она может оказаться забитой крупными кусками ржавчины, окалины, попавшей в трубопровод при ремонте. Сетку необходимо промыть и установить на место.

В многоэтажках

Занижение диаметра магистрального трубопровода возможно, когда к существующей сети водопровода подключают еще несколько крупных потребителей, не учтенных при проектировании. Это может произойти, например, если несколько квартир нижних этажей переоборудуются под нежилые помещения, используемые как парикмахерские, прачечные, SPA-салоны. Расход воды в таких помещениях, особенно в дневное время, может повышаться многократно.

Отложения могут скапливаться на стенках труб вследствие плохой подготовки воды для бытовых нужд. Слишком жесткая, то есть содержащая много кальция, вода при нагревании освобождает этот элемент и он, особенно в горячем трубопроводе, осаждается на стенках труб. В обоих случаях при недостаточном диаметре труб необходима их замена.

При наличии неисправностей трубопроводов их необходимо устранить, а после этого вновь проверить параметры системы водоснабжения.

Недобросовестность поставщика воды можно выявить, если все предыдущие причины устранены, а давление в водопроводе не повысилось. Для этого нужно осуществить наблюдение за напором в течение суток во всех помещениях. Часто бывает, что поставщики отключают некоторую часть электронасосов, которые должны повышать давление, ночью или в середине рабочего дня. В это время расход воды в городских жилых районах уменьшается, и такое отключение способствует экономии электроэнергии для организации, существенно снижая ее текущие расходы.

В частном доме

В частном доме с автономной системой водоснабжения все немного иначе. Как правило, подача воды осуществляется либо глубинным насосом из скважины, либо насосной станцией с центробежным лопастным насосом из колодца. В случае падения напора необходимо проверить производительность скважины, исправность насоса, а у насосной станции нужно проверить еще и состояние гидроаккумулятора, который отвечает за поддержание рабочего давления.

Часто глубинный насос в системе автономного водоснабжения рассчитан на высокую производительность. Его задача – поднятие как можно большего количества воды с нижнего горизонта. Глубина залегания вод может составлять 120-140 м, и с подъемом воды в верхние этажи коттеджа такой насос может уже не справиться. В этом случае необходимо подключение в систему еще и насоса для повышения давления.

Какой насос установить

Для подкачки давления воды можно использовать различные варианты оборудования. Если предстоит устанавливать насос для повышения давления воды в квартире, то выбор должен основываться не только на производительности и других функциональных характеристиках. Немаловажное значение имеет и уровень шума, издаваемого агрегатом при работе. В частном доме на этот показатель можно ориентироваться не всегда, так как есть возможность установки оборудования для повышения давления в различных подсобных помещениях.

Производительность насоса должна учитывать количество проживающих в доме людей. Расчет может основываться на нормах ЖКХ, которые предполагают использование на одного человека в сутки 200 литров холодной воды и 100 литров горячей. Конечно же, такой расход вряд ли будет востребован, но насос с лучшими, чем требуется при эксплуатации, характеристиками проработает гораздо дольше, а увеличение цены при этом будет незначительным.

Выбирая насосы для повышения водяного давления в частном доме с несколькими этажами, обязательно нужно учесть возможность создания напора, необходимого для подъема воды на верхние этажи.

Способ управления

По способу управления насосы для повышения давления могут быть ручными и автоматическими.

Ручные насосы включаются на время, необходимое для подачи воды, и потом выключаются. Такие варианты используются для наполнения накопительных емкостей. Подобные схемы водоснабжения также используются в частных домах. Неудобство заключается в том, что за работой насоса необходимо следить и вовремя его отключать, чтобы не допустить необоснованного перерасхода воды или работы всухую.

Насосы-повысители, оборудованные специальными датчиками и контроллерами, способны включаться и выключаться в зависимости от условий, создаваемых режимами эксплуатации. Автоматика, основанная на показаниях датчиков давления, определит, когда в водопроводе появится разрежение, и включит насос. Если вся запорная аппаратура перекрыта, и давление достигает контрольного значения, насос выключится. Автоматика убережет насос и от сухого хода, если вдруг подача воды к нему прекратится.

Различия в конструкции

По принципу работы агрегаты для повышения давления тоже различаются. Они могут быть циркуляционными, которые включаются непосредственно в трубопровод, а могут быть всасывающими – поднимающими воду и направляющими в магистраль.

Насосы циркуляционного типа применяются прежде всего для повышения давления в системе отопления, но можно при некоторых допусках использовать их и для повышения напора в водопроводе.

Монтаж таких насосов осуществляется в разрывы трубопроводов, и они, используя роторную крыльчатку, разгоняют проточную воду. Такие насосы очень тихие, но производительность их мала.

Для подъема большего количества воды на большую высоту, а также для повышения давления можно использовать центробежные насосы. Рабочим органом в них служит крыльчатка, которая установлена в корпусе, похожем внешне на улитку. Специалисты между собой так его и называют. Вода, поступающая через центральное отверстие улитки, разгоняется вращающейся крыльчаткой и выбрасывается под действием центробежной силы через боковое отверстие, попадая в трубопровод.

Схема работы всасывающего насоса

Работа всасывающего насоса основана на создании разрежения во впускном трубопроводе. Такими насосами можно поднимать воду из колодцев и неглубоких скважин. Собранный вместе с гидроаккумулятором, такой насос может превратиться в полноценную насосную станцию, которая способна поднимать воду на несколько десятков метров.

Разрежение создается при вращении крыльчатки насоса. В зависимости от ее конструкции и мощности двигателя, глубина всасывания может быть различной, но редко превышает 8 метров.

Расстояние по горизонтали от насоса до колодца также влияет на глубину всасывания.

Чтобы правильно учесть эту характеристику при выборе оборудования, необходимо воспользоваться формулой:

где H – максимально возможная глубина всасывания,

L – расстояние от насоса до водозабора,

h – разница высот между местом установки насоса и уровнем воды.

Величина h может повышаться или понижаться в зависимости от погодных условий или времени года. При расчете нужно учитывать самое низкое положение воды в колодце и принять в формуле максимальное значение h.

Особенности насосных станций

Для организации автономного водоснабжения частного дома целесообразно использовать насосные станции. По конструкции и принципу действия они могут быть погружными и всасывающими. Первые устанавливаются в колодце и предназначены для водоснабжения домов с постоянным проживанием людей. Вторые могут быть демонтированы, в случае если они не используются по причине сезонного проживания в домах. В зависимости от выбранной схемы насосные станции могут различаться конструкцией и комплектацией.

Для схем с использованием накопительной водонапорной емкости подойдет простейший погружной насос, который можно включать и выключать вручную, особенно при большом объеме бака. Можно усовершенствовать конструкцию насосной станции, установив в баке поплавковые датчики уровня воды. Преимущества такой схемы в том, что она дает возможность пользоваться водопроводом, даже когда отсутствует по какой-либо причине питание электронасоса. Если накопительная емкость достаточно велика, то можно пережить значительные по времени перебои.

Обратите внимание! Чаще используются насосные станции с гидроаккумуляторами. Это металлические двухобъемные баки, в которых полости разделены эластичной мембраной.

В одной полости закачан газ, создающий давление в трубопроводе при его сжатии. В другую полость насосом нагнетается вода из источника. В конструкции гидроаккумулятора имеется датчик давления, который отключает насос при достижении максимального расчетного значения, и включает его при падении давления, когда в трубопроводе открывается разборная арматура. Этим обеспечивается автоматизация процесса водоснабжения.

Емкость гидроаккумулятора подбирается исходя из объема потребляемой воды. От величины бака зависит, насколько ровным будет давление во время использования водопровода, как часто будет включаться насос, насколько хватит запаса давления в аккумуляторе, если вдруг будет отключено питание насоса.

Гидроаккумуляторы можно использовать для составления насосных станций и с погружными, и с всасывающими насосами. При использовании последних желательно укомплектовать станцию обратным клапаном, который устанавливается на конце всасывающего рукава.

Подбор мощности

Мощность насоса для повышения давления должна выбираться исходя из условий, в которых ему придется работать, и требований, предъявляемых к параметрам и характеристикам. Насос должен обеспечить комфортные условия для осуществления гигиенических процедур, а также для работы бытовой техники, которая требует водоснабжения с определенными параметрами.

Для нормальной работы душа достаточно обычно давления в 1 атм, которое должно быть обеспечено на верхнем этаже здания. Для работы стиральной или посудомоечной машины необходимо давление уже повыше. Чтобы определить, какой агрегат для повышения давления поставить на входе водопровода, надо тщательно изучить техническую документацию всех имеющихся в распоряжении устройств.

Обратите внимание! Выбрав насос по напору и производительности, необходимо обязательно удостовериться, что для эксплуатации подойдет существующая электрическая сеть.

Установка насоса

Установка должна производиться в месте, где будет возможно регулярное обслуживание. При этом следует учесть, что многие повышающие насосы издают при работе шум. Если есть подсобные помещения, хорошо изолированные от жилых, проблем не возникнет, а если насос для повышения устанавливается в малогабаритной квартире, необходимо тщательно продумать решение о том, где монтировать этот агрегат.

В некоторых случаях незначительно уменьшает шум вариант установки внутри закрывающегося кухонного стола. Еще большего результата можно добиться, если при установке использовать прокладку из пористой резины, устанавливаемую между насосом и основанием.

Присоединяя к трубопроводу, необходимо предусмотреть возможность быстрого демонтажа при ремонте или замене в случае поломки. Для этого необходимо использовать разъемные фитинги.

Известные модели

Самыми распространенными производителями насосов для повышения напора и давления традиционно являются Grundfos, Jeelex, Wilo.

Одним из лучших насосов смело можно назвать Grundfos UPA 15-90 (N). Этот прибор, потребляя всего 120 Вт электроэнергии, способен при минимальном давлении в 0,2 атм поднять воду на 8 метров, обеспечивая при этом расход до 1,5 м³/ч. Насос очень тихий, уровень шума всего 35 дБ. Срок службы до 10 лет.

Для более требовательных к характеристикам пользователей можно рекомендовать модель Wilo PB-201EA. Этот насос способен обеспечить производительность 3,3 м³/ч, подняв воду на высоту до 15 метров. Уровень шума при работе 41 дБ. Срок службы до 10 лет.

Один из самых мощных агрегатов Jeelex Jambo 70/50 Н-50 Н – это всасывающая насосная станция для подъема воды. Обеспечивает расход 4,2 м³/ч при высоте подъема до 50 метров и глубине всасывания до 9 метров. Потребляемая мощность электронасоса 1,1 кВт. Прибор снабжен гидроаккумулятором на 50 литров.

Насос для повышения давления воды - очень важная часть системы поставки воды. Они монтируются в индивидуальных и централизованных системах, так как увеличение силы давления способствует повышению производительности. Также очень часто применяются в быту, ведь данная проблема может вызвать многочисленные проблемы с полноценным функционированием технических устройств в доме, таких как: стиральная и посудомоечная машины, колонки и т.д. В нашей статье мы обсудим особенности его работы, разновидности и преимущества.

Для обозначения такого понятия как давление используют две такие величины:

1. Бары;
2. Атмосферы.

Важно! Отношение этих двух величин отображается в такой схеме: 1 бар=1,197 атмосфер=10.19.

Существуют нормы по давлению в городских водопроводах, по которым оно должно составлять 4 атмосферы. На сегодняшний день перепады давления могут быть частыми и высокими и могут погубить ваше устройства, ведь 6-7 атмосфер имеют разрушительное воздействие на систему. Особенно в данной ситуации чувствительна импортная современная техника. Если давление наоборот достаточно низкое, то это может отразиться на работе стиральной и посудомоечной машины.

Важно! Самый низкий показатель для работы элементарной технике должен быть не ниже 1.5 атмосфер, а для работы пожарных – 3 атмосфер.

Если вы собираетесь покупать насос для контроля давления воды, то нужно определиться с проблемой. Самыми популярными жалобами работы систем водоснабжения являются такие:

• Слабый напор воды в кране;
• Отсутствие воды на верхних этажах здания.

Первую проблему можно решить установка насоса, а вот для второй он будет бесполезен. В такой ситуации необходимо устанавливать насосную станцию.

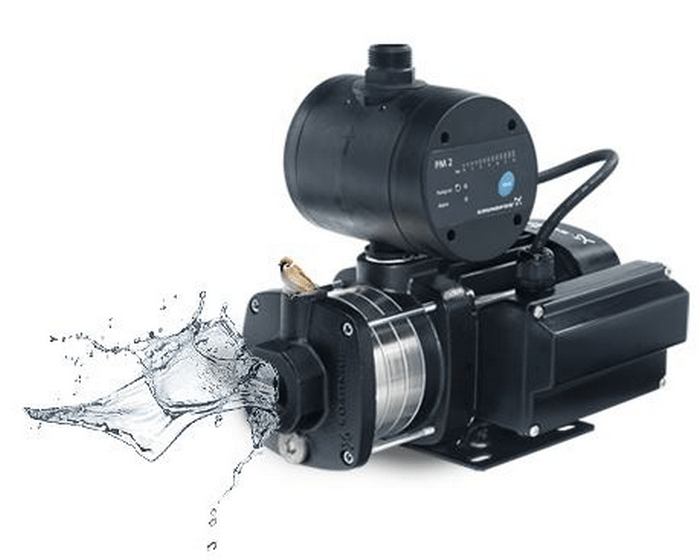

Понятие насоса для повышения давления

Нормализация работы автономной системы водоснабжения занимает очень много времени. Хотя многие считают, что для этого достаточно сделать скважину и монтировать в нее насос, но важно знать, что температура воды очень низкая, поэтому ее приходиться хранить в емкости, а из-за этого может упасть давление напора. Для выхода из данной ситуации, и был изобретен проточный механизм для повышения давления.

Их прямое назначение заключается в полной оптимизации уровня давления в водной системе снабжения в доме или квартире. Самый высокий спрос они имеют на индивидуальных участках. Иногда такие насосы устанавливаются для поддержания технических требований приборов.

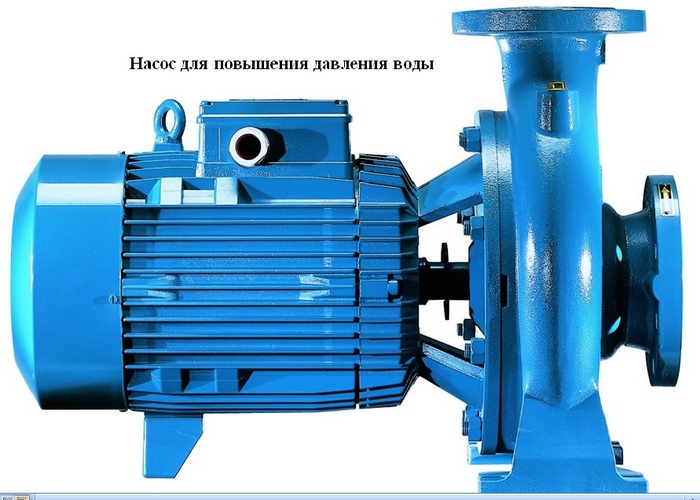

Особенности конструкции

Конструктивные особенности проявляются в аппаратном комплексе, который состоит из нескольких агрегатов – электродвигатель и насос. Особенности сферы применения требуют использования оптимальных материалов, таких как:

• Керамика;
• Латунь;
• Сталь, которая не ржавеет;
• Чугун.

Внимание! Стоит отметить, что все выше перечисленные материалы объединяет общая особенность – это стойкость к коррозии.

Корпус насоса почти полностью погружен в воду, поэтому в своей структуре имеет два раструба:

• Фронтальный тип для всасывания;
• Радиальный тип для подачи.

Также стоит заметить, что здесь установлен ротор мокрого типа, который сопутствует снижению температуры элементов установки. Данная деталь дает аппарату два таких преимущества:

• Почти бесшумную работу;
• Продление работы устройства.

Внимание! На сегодняшний день имеются оборудование с лопастными охладителями, который намного эффективнее, но и имеет больший шум при работе.

Преимущества устройства повышения давления

Данный тип устройства имеет большое количество плюсов в своей производительности, которые отображают легкость и комфортность их эксплуатации:

• Имеют возможность увеличивать и поддерживать стабильность уровня давления;
• Малогабаритные параметры;
• Оптимальный уровень шума;
• Высокую устойчивость к коррозии;
• Вариации установки на трубопроводе;
• Простоту монтажа и снятия конструкции;
• Автоматичность работы;
• Низкий уровень расхода энергии;
• Способность работы с различными температурными состояниями жидкости.

Сферы и эффективность применения

На снижение уровня давления могут влиять такие факторы:

• Засорение фильтра;
• Зарастание труб;
• Большое количество водного забора и др.

Для многоквартирных зданий такие ситуации легко разрешимы, но для индивидуальных систем устройство для повышения давления станет самым оптимальным решением вопроса.

Если насос работает совместно с накопителем, то они легко справятся с проблемами водяного забора. Подобная схема имеет огромное количество достоинств в работе, особенно, поверхностного или погружного аппарата.

Устанавливая насос повышения давления, не все производят правильные расчеты его производительности, а это очень важная деталь. Ведь, если показатели устройства и магистрали не совпадут, то эффект может не проявиться. Прежде всего, это связано с тем, что монтаж аппарата не повышает напор магистрали, потому что она объединяет несколько точек забора воды. Итоговым результатом станет снижение подачи жидкости.

Внимание! Если у ваших соседей уже имеется такой насос, то они снижают уровень вашего потока холодной и горячей воды. На это необходимо обращать внимание. Ведь в данной ситуации устройство повышения давления начинает работать максимально, что уменьшает его жизненный цикл.

Для лучшего результата эффективности работы аппарата, необходимо монтировать его совместно со специальным резервуаром.

В том случае, если помещение не располагает параметрами для размещения данной установки, то можно устанавливать погружной насос, который помещается в емкость. Главное ее преимущество – это компактные размеры и бесшумная производительность системы. Кроме того, она имеет мембранную накопительную площадь, которая может входить в центральную или магистральную систему.

Также стоит выделить минусы функциональности – это более сложная установка. Кроме подключения к магистрали, нужно еще и настроить автоматику работы.

Совет. Чтобы избежать ошибок, нужно применять стандартные механизмы подключения или воспользоваться услугами профессионалов. Но, не забывайте, что если ваш насос вышел из строя из-за неправильного монтажа, то гарантия перестает действовать и ремонт вам придётся осуществлять за свой счет.

Виды моделей

Проблема нестабильного давления охватывает большое количество сфер деятельности человека, поэтому сегмент рынка содержит большое количество моделей для разных целей и отличительного объёма. Что касается размера, то существуют аппараты компактные для бытового установления и габаритные для промышленных сфер.

Сейчас мы ознакомимся с этими видами подробнее.

Бытовые насосы

Данные виды имеют ряд таких достоинств:

1. Компактный, удобный размер;
2. Низкие затраты на энергию;
3. Невысокую цену;
4. Легкость эксплуатации.

Внимание! Бытовые устройства оптимально функционируют при температурном диапазоне от -15 до +100 градусах.

• Стальные;
• Чугунные;
• Металлопластиковые;
• Полипропиленовые.

Также насосы делятся по такому критерию, как тип управления:

1. Ручные;
2. Автоматические.

Насосы ручного управления

Что собой представляет данный механизм? Это подключение и выключение системы самостоятельно, что предоставляет некоторые неудобства для эксплуатации.

Стоит также выделить плюсы данного типа оборудования:

• Очень высокая стойкость к перегреву устройства;
• Небольшая стоимость;
• Долговечность. Очень редко бывают сбои системы.

С автоматическим управлением

Насос с автоматическим управлением начинает работать, как только открывается забор, а его объём моментально собирает данные на датчик протока. При закрытии происходит автоматическое отключение крана. Данный режим предотвращает сухую работу устройства, что увеличивает его жизненный цикл. Стоит выделить недостаток системы - это его высокая цена.

Но это не огромный минус для производительности аппарата, так как он имеет огромное количество существенных преимуществ:

• Удобная эксплуатация прибора;
• Небольшие размеры установки:
• Низкий уровень шума при работе, который почти не выделяется из общего фона;
• Имеют гидроаккумулятор, который может работать при нулевом уровне давления;
• Высокая мощность двигателя.

Другие виды насосов для управления давлением

Есть еще классификация по такому критерию, как способ охлаждения корпуса, который может происходить при функционировании крыльчатки или перекачиваемой воды. Выделяют такие виды:

• Охлаждение происходит при работе лопастей, которые монтируются на вал. Конструкция имеет название сухой ротор. Характерными признаками для них являются: высокий КПД, низкий уровень шума.
• Охлаждение жидкостью, или так называемый, мокрый ротор. Признаками отличия данного типа есть бесшумная работа аппарата.

Внимание! Существуют и универсальные модели, которые подходят для работы с любой температурой воды.

Самые известные марки насосов

На сегодняшний день существует некоторое количество лидеров в производстве устройств повышения давления водяной системы. Все они имеют общую схему строения, но изготовлены из различных материалов. Давайте, ознакомимся с ними:

• WILO – это фирма, производитель насосов высокого качества, надежных, простых в эксплуатации и имеющие гарантию длительного срока;
• Cl15grs 15 – это насос для повышения давления, который характерен наличием датчика потока, который включен в цепь электропитания;
• Grundfos – вторые по количеству спроса в стране, от WILO отличается меньшей ценой и бесшумной работой;
• Насосы OASIS – самый большой их плюс, который отличает от других производителей – это простота установки и демонтажа, долговечность устройства;
• Аквафор – это устройства повышения давления, которое характеризуется простотой монтажа и высокой надежностью.

Выбираем оптимальный насос

• Показатели мощности и производительности;
• Уровень шума при работе;
• Авторитет и аккредитацию изготовителя;
• Максимальное число давления, которое может производить устройство.

Индивидуальные характеристики моделей, на которые стоит обращать внимание, покупая насос:

• Размеры . Стоит выбирать габариты, которые подойдут для установки в запланированном вами месте.
• Диапазон температуры . Этот показатель зависит от нюансов вашей системы водопровода.
• Параметры подключения . Для каждой трубы нужно выбрать соответствующую модификацию.

Выбирая насос, вы должны знать показатель давления в системе и производительность. Данные величины можно узнать самостоятельно или нанять специалиста. Приведем вам небольшую схему, чтоб вы поняли систему отчислений. Если величина давления в системе 1,5 атмосфер, то для ее обслуживания подойдет и компактное устройство, которое можно будет вмонтировать в трубопровод.

Совет! Приобретайте насосы в лицензированных местах продаж.

Подключаем к общей магистрали

Если ваш дом состоит в системе магистрали, то при установке насоса необходимо это учитывать. Просто такое оборудование может быть не только у вас, а и всех соседей - это приведет к тому, что механизм будет работать на полную силу, а давление не будет увеличиваться. К тому же, данная ситуация может привести его к поломке.

Совет! Чтоб избежать данной ситуации, нужно установить накопительную емкость, в которой будет храниться резервная вода. Данная жидкость очень пригодится при уменьшении напора.
