Высота фронтона двухскатной крыши двухэтажного дома. Как рассчитать высоту конька крыши

• Строительство частного дома завершают возведением крыши. Это особенно важный этап, поскольку от грамотного выполнения этого процесса зависит надежность строения. Сам процесс строительства условно можно разделить на несколько этапов, начиная от установки мауэрлата до укладки кровельного покрытия.

  При монтаже кровельного материала на скаты в месте их схождения в самой верхней части кровли, как правило, образуются щели. Поэтому необходим элемент, который, с одной стороны, защитит подкровельное пространство от проникновения осадков и талой воды, а с другой – обеспечит вентиляцию кровли. Это так называемый конек на крышу (фото ниже).

  Данный элемент определяют следующим образом. Конек крыши дома – это верхнее ребро, расположенное по горизонтали в месте стыка скатов. К нему же относят , связанные с этим ребром. Таким образом, это – сборная конструкция, состоящая из совокупности нескольких фрагментов. Установка конька на крышу предполагает наличие небольшой теоретической подготовки и простейших строительных навыков, то есть, по сути, с этой задачей может справиться каждый.

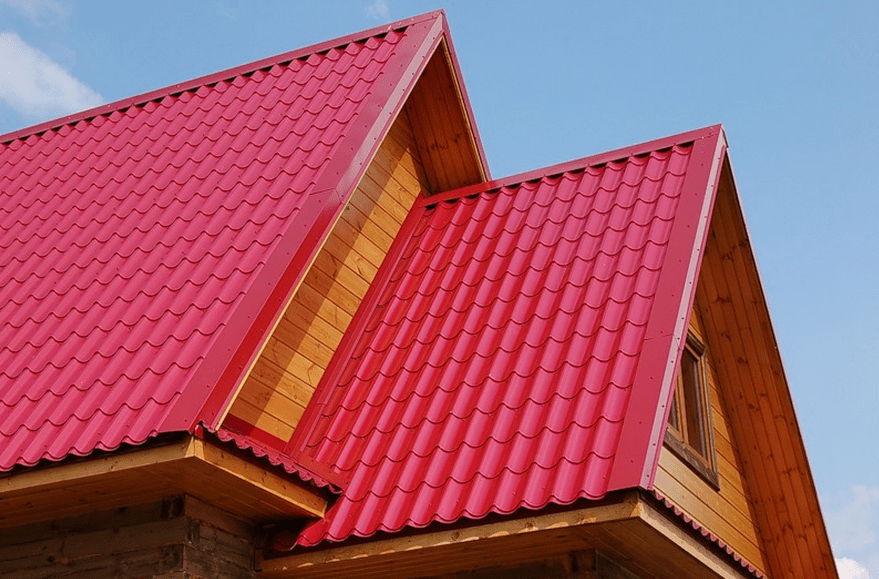

  Виды коньковой конструкции

  Конек на крышу формируется смыканием плоскостей скатов. Он имеет два варианта исполнения и зависит от .

  • Брус, который установлен на вертикальные стойки, опирающиеся на затяжки либо на балки перекрытия потолка, или же закреплен на фронтонах. Он служит опорой для верхней части стропил.
  • Прогон (основа конька), уложенный в вершине выставленных друг за другом жестких треугольных ферм из соединенных попарно стропильных ног, которые связаны между собой перемычками. В роли прогона может выступать бревно конька крыши, имеющего широкое сечение или пришитые под углом две доски толщиной 5 см.

  Из всего этого следует, что в первую очередь мы имеем дело с составляющей двухскатной крыши. Однако его можно встретить также в конструкциях, имеющих более сложную конфигурацию. К примеру, или , в которых он смещен.

  Относительно недавно для оформления конька использовали асбестоцемент, сегодня же производители чаще предлагают конек для крыши из оцинковки. Размеры оцинкованного обычно стандартные: длина их составляет примерно два метра, а ширина полок 25-30 см.

  По месту установки различают три основных варианта конька:

  • прямой, ставший двухскатной крыши. Он устанавливается по уровню строго горизонтально;
  • врезной, которые врезают на внутренние сопряжения скатов крыши, ниже основного;
  • пересеченные, подходят для установки на многоскатные конструкции в местах, где пересекаются плоскости, врезаемые в основную кровлю.

  Как рассчитать высоту конька двухскатной крыши

  Искомая величина зависит от нескольких факторов, но, как правило, определяющим считается тип чердака.

  В общем случае учитывается уклон ската и размеры строения и, как производная, тип материала. В расчетах используют данные из специально разработанной таблицы, в которой через коэффициент связаны ширина строения и величина уклона.

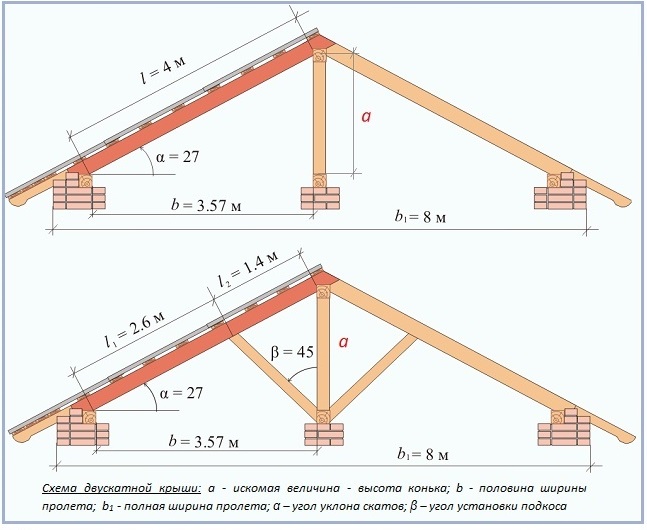

  Допустим, ширина строения равна 8 м, а уклон – 40°. Высоту конька двухскатной крыши рассчитывают по следующей схеме: половину ширины умножают на коэффициент, значение которого находят из таблицы. Таким образом, высота или расстояние между верхней точкой конька крыши и перекрытием составляет 4х 0,86= 3,44.

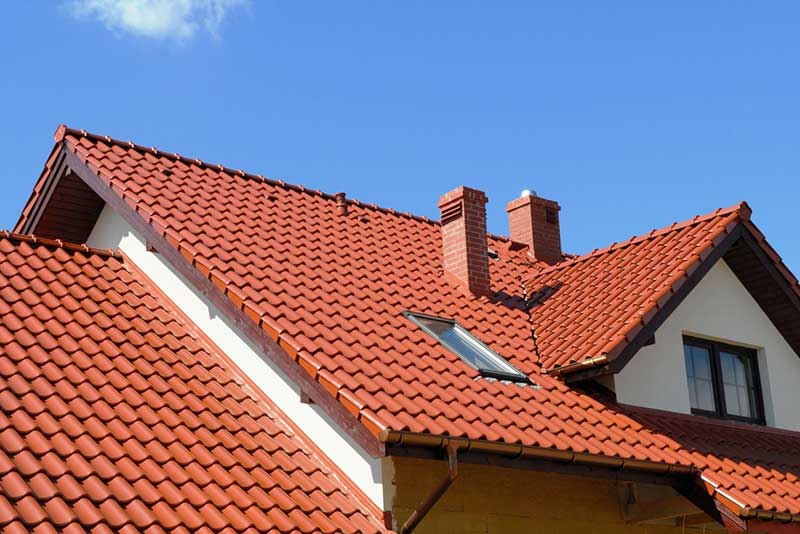

  Высота дымохода относительно конька крыши СНиП



  Бытует мнение, что относительно конька крыши, определяется исключительно желанием домовладельца и экстерьером дома. Однако, это не так. В действительности от нее зависят и КПД отопительного оборудования, и качественное отведение продуктов горения, и уровень расхода энергоносителей.

  Грамотный расчет этого параметра основывается

  • на месте расположения трубы по отношению к коньку;
  • уклоне скатов;
  • на наличии вблизи дома объектов или деревьев, которые выше его;
  • интенсивности нагрузок ветра и снега, характерных для данной местности.

  Приведем оптимальные значения искомой величины для некоторых конструкций:

  • Плоская крыша. Независимо от сечения высота трубы должна быть больше полуметра.
  • Скатная кровля. Пусть L= расстояние от коньковой планки. При
  • L = 1,50 м, труба по высоте не может быть 50 см прогона или ограждающего парапета более, чем на 50 см;
  • 1.5 < L< 3 м, труба предполагается выше этих элементов;
  • L > 3 м, то параметр определяют по воображаемой линии, составляющей 10 ◦ с линией горизонта.

  Как сделать своими руками



  Прогон выполняют из стали либо древесины. При строительстве частных домов в основном используют второй вариант, так как стальные отличаются довольно большим весом.

  • Установку производят, завершив основные этапы устройства кровли. Основной принцип укладки элементов отделки конька – в укладке крайних фрагментов со стороны фронтонов, через которые натягивается монтировочный шнур. Шнурку выравнивают под уровень и временно фиксируют к противоположным фронтонам. Он будет служить ориентиром для остальных фрагментов.
  • Работы рекомендуется выполнять вдвоем. После установки и крепления первого конструктивного элемента переходят к следующему. Фрагменты укладывают с заступом порядка 20 см, что позволяет добиться лучшей гидроизоляции конструкции. Таким же образом вдоль ската укладывают и закрепляют все элементы.

  Внимание!

  Особое внимание нужно уделить креплению крайних элементов, поскольку они находятся под воздействием максимальных ветровых нагрузок.



  • Однако, только одной подгонки, даже если ширина полки больше 20 см, недостаточно, чтобы обеспечить достаточную гидроизоляцию. В любом случае останутся щели, через которые под кровлю могут попасть капли дождя либо снег, задуваемый ветром. В паз можно положить слой стекловаты, но постарайтесь его не слишком уплотнять, так как это может нарушить вентиляцию.
  • Есть и другой способ: использовать вместо стекловаты самоклеящуюся поролоновую ленту (филер), которую прокладывают по краю полки с нижней стороны. Но этот материал достаточно дорог, а полученный результат аналогичен варианту с использованием стекловаты.
  • В обязательном порядке должен быть предусмотрен вентиляционный отсек. В противном случае не избежать скапливания конденсата, даже если кровля была надежно защищена от влаги.

  На заметку

  Если из-за особенностей кровельной конструкции, нет возможности его обустроить или хотя бы обеспечить нужный зазор, то для борьбы с чердачной сыростью, в торцевых частях устанавливают окна.

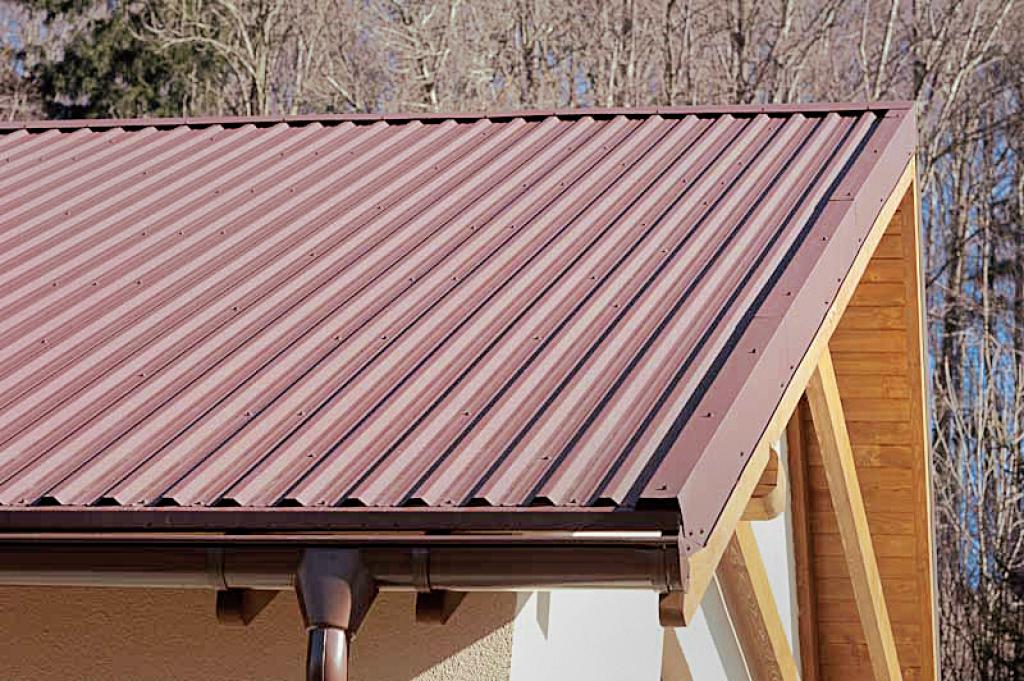

  Как закрепить конек на крышу: из профнастила, на шиферной

  Способ крепления всецело зависит от материала защитной планки. Фигурные элементы часто выполняют из такого же.



  Обязательной процедурой является гидроизоляция элементов кровли из дерева. До начала установки отделочных элементов прогон покрывают рубероидной лентой.

  • . Более подробно остановимся на том, как установить конек на крышу из профнастила.
  • Устройство кровли предполагает наличие между покрытием и верхом в области конька зазора примерно в 5 см, обеспечивающий вентиляцию. На том же участке параллельно оси по обе стороны кровли дополнительно монтируют бруски обрешетки.

Варианты расчета площади конька кровли имеют свои особенности. Следует знать такие величины:

• Сумма всей длины коньков;
• Ширина и длина сооружения;
• Какое количество хребтов и общая длина;
• Сколько присутствует скатов и какой их тип.

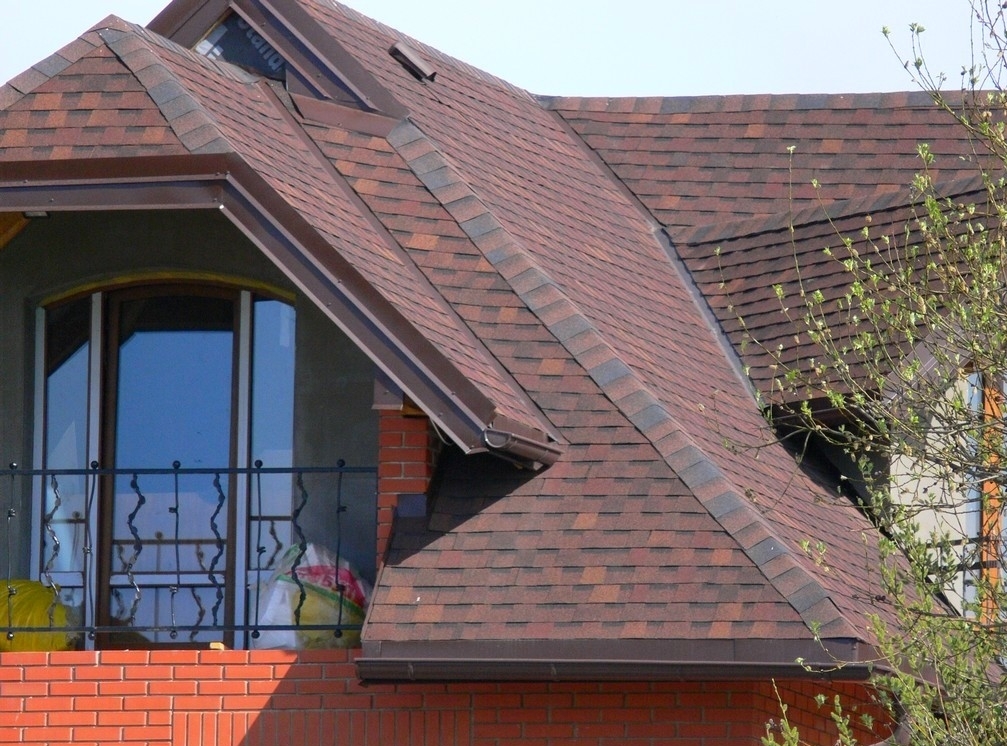

При покрывании конька мягкими и гибкими материалами применяют такую формулу:

Площадь кровли = (2 х ширины свеса + длина всего дома) х (2 х ширины свеса + ширина всего дома)/ соs (наклон угла). При всем этом, следует обязательно учитывать всю площадь покрытия, а ендовы нужно рассчитать в отдельном порядке. Тогда, количество используемого материала будет зависеть от типа используемой металлочерепицы.

Строение двускатной кровли почти аналогична строениям других скатных типов.

Для покрытия крыши используют:

• Шифер;
• Металлочерепицу.

Кровельные узлы, имеют в себе узлы вентиляционных проходов шахт и дымоходы, которые идут через покрытие кровли. Индивидуальный способ сооружения узлов и их качества напрямую зависят от типа крыши.

Двускатная крыша состоит из таких конструкций:

• Стропила;
• Обрешетка;
• Свесы;
• Мауэрлат;
• Теплоизоляции;
• Горизонтальных ребер;
• Гидроизоляции;
• Стоек;
• Ендовы.

Для расчета мягкой кровли, возьмите во внимание:

• Элементы конструкции;
• Расчет высоты кровли и системы стропил;
• Учтите свесы карнизов, нахлесты и перекрытия коньков.

Весь расчет будет точно таким, как и у двускатной кровли, но имеются некоторые отличия. Главной сложностью заключается то, что данная кровля будет иметь не один угол наклона, и перед тем, как заняться вычислением, рекомендуем Вам воспользоваться правилом «золотого сечения», которое даст Вам вписать контур кровли в окружность. Это действие поможет избежать самого распространенного недостатка: если подсчет выполнится неверно, кровля будет выглядеть очень некрасиво.

Уделяйте особое внимание расчетам, ведь от этого будет зависеть вся надежность конструкции, ее длительный срок службы и эстетический вид. Выполняйте расчеты заранее, в ином случае, Вы можете потерять значительную сумму денег и потратите время на переделку всех недостатков.

Высотой размещения коньяка определяется статический вид, его технические характеристики и архитектурная специфика. Очень важно при составлении проекта точно определиться с правильными пропорциями конструкций. Чтобы добиться наилучших результатов, стоит лучше разобраться в том, как вычислить высоту крыши – об этом, собственно, и пойдет речь в этой статье.

На что стоит ориентироваться при выборе высоты конька

Канал представляет собой ребро двухскатной крыши, расположенное горизонтально, которое формируется там, где соединяются вершины наклонных плоскостей. Произведя расчеты высоты конька с завышенными или заниженными показателями можно не только испортить архитектурную картину, но и создать проблемы, которые в будущем повлияют на процесс эксплуатации всего дома.

Чтобы лучше понять, какое должно быть соотношение крыши к дому, нужно представить крышу в виде равностороннего треугольника. Такое исполнение является самым распространенным. Бывают, конечно, и несимметричные двусторонние крыши, у которых площади скатов различаются. Но так как зачастую уклоны противоположных сторон равны, высота конька двухскатной крыши определяется стандартным способом.

Равносторонний треугольник разделяют на две равные части. Линия, идущая от вершины треугольника до его основания, является осью симметрии, и, в нашем случае, высотой конька.

Влияние атмосферных явлений

Климатический фактор – та переменная, которую стоит обязательно учитывать при проектировании крыши.

К атмосферным явлениям, которые повлияют на высоту крыши, относятся:

• Сила ветра . В регионах, характеризующихся довольно частыми порывами ветра, лучше возводить пологие и низко-скатные кровельные конструкции уклоном до 10 градусов. Там, где ветра сдержанные, конек может быть установлен любой высоты.
• Численность осадков . Осадки всегда считаются самыми вероятными угрозами, вызывающими протечки, которые приводят к постепенному разрушению стропильной системы и всего кровельного пирога. К примеру, с крыш под уклоном 45 градусов осадки сходят значительные быстрее, чем с более пологих.
• Объемы снежных осадков . В регионах, где из года в год выпадают обильные зимние осадки, лучше всего сооружать крышу с уклоном, превышающим 45 градусов. Таким образом, можно добиться более быстрого схождения снега, чего нельзя сказать о крышах с малым уклоном, где большую часть снега придется счищать вручную.

Все эти данные можно получить из местной метеослужбы. Как вариант, их можно раздобыть самому в литературе по строительной климатологии СНиП 23-01-99 либо по имеющимся картам районирования СП 20.13330.2011.

Как рассчитать при устройстве чердака в двухскатной крыше

Расчет высоты крыши также будет зависеть от того, собираетесь ли вы устанавливать чердачное помещение. Если собираетесь, то чердачное пространство от дома будет отделено потолком. Чердак может быть жилым и нежилым. Конструкция с жилым чердаком, как правило, имеет ломаную схему, при которой стропильная система будет состоять из двух ярусов.

Определяясь с тем, какой высоты должен быть конек крыши в случае наличия чердака, нужно рассчитать две величины: высоту нижнего сегмента крыши и высоту ее вершины, опирающуюся на нижний ярус. Нижний ярус, зачастую, имеет высоту в 2,0-2,03 метра.

Кроме того, нужно учесть рост самого высокого хозяина дома, прибавив к этому показателю 30-40 см, для того, чтобы в помещении было удобно и безопасно передвигаться. Размеры верхней части ломаной крыши могут быть любимыми, они будут определяться индивидуальными предпочтениями хозяев.

Высота конька чердаков, которые не будут предназначаться для проживания, будет зависеть от норм пожарной безопасности.

Еще один вариант бесчердачного помещения – с пространством, объединенным с основной коробкой. Как правило, его расположение находится на одной высоте с потолком предыдущего этажа. Чердаки мансардного типа сооружают по двускатной схеме, при этом мауэрлат должен быть уложен на стены выше 1,4 метров. В случае с половинчатой мансардой отсчет высоты конька начинают от нижней грани мауэрлата.

Делаем расчет исходя из типа кровельного материала

Еще одним фактором, влияющим на то, как рассчитать высоту конька двухскатной крыши, является тип используемого кровельного материала.

Для выбора подходящего кровельного покрытия, учитывая высоту конька, можно воспользоваться некоторыми правилами:

• Высота уклона скатной плоскости тем выше, чем меньше штучные узлы крыши. Большое количество стыков чаще всего становится причиной попадания влаги под кровлю, поэтому в таких случаях очень важно сделать схождение осадков более быстрым.
• Чем ниже уклон вашей крыши, тем меньше на ней должно присутствовать стыковых швов. Лучше всего в таких ситуациях покрывать кровлю крупнолистовыми и рулонными материалами.
• Чем больше масса покрытия, тем уклон крыши должен быть круче. Получается, что чем выше конек, тем меньшее усилие оказывается на систему стропил и перекрытие.

Перед тем как рассчитать высоту конька, учтите, что кровля с высоким коньком получится несколько дороже. К примеру, для крыши с уклоном 45º нужно в полтора раза больше материала, чем для конструкции с наклоном в 7-10º, а для кровли с наклоном в 60º потребуется денежных средств в два раза больше.

Как правило, расстояния подходящих узлов наклона изготовителями кровельных материалов указываются в инструкции. Такие рекомендации стоит учесть, если вы рассчитываете, что ваше сооружение прослужит как можно дольше. Учитывая рекомендованный уклон, ширину карнизных отсеков и размеры коробки дома, можно с легкостью определить высоту конька. В основном, высота крыши по отношению к ширине дома имеет более менее стандартное соотношение.Тем не менее, при планировании крыш используются и другие методы.

Для обозначения угла скатов используются градусы, проценты или десятичные дроби, в числе которых присутствует высота конька, а после дроби – половина перекрываемого пролета. На стройплощадке же легче всего пользоваться третьим вариантом. К процентным выражениям прибегают значительно реже, потому что мастера и домашние умельцы в них лишь путаются.

Монтаж наслонных стропил осуществляется на уже смонтированный коньковый прогон. Это значит, что уже заранее нужно знать высоту размещения конькового прогона. Если знать высоту конька, то можно не смотреть время от времени в проект. Методом измерений высчитывается центр фронтальной стены. В этом месте четко по вертикали закрепляется брусок или жердь. От верхней грани заранее смонтированного на стену мауэрлата вверх отсчитывается определяемый нами размер. Его и нужно будет учитывать в момент возведения стропильной системы.

Как вычислить высоту крыши

Для правильного расчета высоты конька крыши, а также, чтобы высота крыши по отношению к высоте дома была подобрана корректно, можно воспользоваться одним из многочисленных программ-калькуляторов, которые можно легко найти в интернете. Пользоваться ими очень просто, результаты вычислений получаются быстрыми и точными.

Единственный минус – проверить готовые результаты расчетов не так уже легко без возможности наглядной демонстрации планируемой конструкции крыши. К тому же, если вы случайно забьете в такой калькулятор неверное число, то найти ошибку можно будет лишь во время строительства. Поэтому, будет намного лучше, если вы еще до вычислений проверите все цифры и особенности конструкции, чтобы минимальная ошибка в будущем не стоила вам значительных незапланированных затрат.

Для того чтобы рассчитать высоту конька крыши как можно точнее, понадобятся знания тригонометрии, а также умение возводить постройки в масштабе согласно схемы. Воспользоваться для этого можно либо монитором, либо простым бумажным листом.

Графический и математический способы определения высоты конька

• Математическим – в этом случае вычисление размера происходит по формуле определения длины одной из сторон прямоугольного треугольника.
• Графический – потребуется создание схемы крыши в масштабе.

При использовании математического метода расчетов, нужно взять формулу a= b × tgα, где а – высота конька; b – полширины пролета; tgα – уклон, определенный хозяином дома исходя из технических предписаний и рекомендаций производителя кровельного материала.

Графический метод предполагает получение размеров при пересечении центра крыши и линии ската, идущей под определенным углом от последней точки свеса карниза.

Стоит отметить, что перечисленными методами можно определить подъем крыши, но не всю высоту конька. Настоящие показатели определяются технологией монтажа верхних частей стропил. При использовании висячих стропильных систем высота конька будет такой же. То же самое касается наслонных систем, в случае, когда вершина стропила выходит за линию конькового прогона.

Когда стропильные ноги выходят за пределы прогона, то к высоте крыши нужно приплюсовать 2/3 толщины доски или бруса, примененного при возведении стропильной системы. Стоит учесть, что глубина врубки делает толщину материала меньше на треть.

В расчете, как правило, не учитывается укладываемая на стропила обрешетка. Неизбежны во время возведения крыши незначительные отклонения, которые могут достигать 5-7 см – это нормально, так как к негативным последствиям не приводит.

Использование практического метода расчетов

Какой бы ни была высота одноэтажного дома до крыши, определить высоту конька можно и практическим методом. Его используют при расчетах североамериканские плотники, работа которых ориентирована на возведение малоэтажных каркасных домов. Однако кардинально этот процесс практически ничем не разнится с работами, проводимыми мастерами в иных странах.

У данного метода имеется технологическая особенность: монтажный элемент нижних пяток стропил к основанию осуществляется методом врубки. Стропила опираются на коньковую доску. При несоблюдении этого условия на этапе создания схемы и получения расчетов, уклон станет другим, а этого лучше избегать во время определения крайнего параметра уклона, рекомендованного изготовителем кровельного материала.

В основе вычислений мы опять имеем равносторонний треугольник, поделенный на две одинаковые части. У нас есть ширина коробки дома и уклон.

Последовательность определения высоты конька будет состоять из таких действий:

• В первую очередь создаем масштабированную схему, и указываем на ней точные размеры коробки дома. Лучше всего, если масштаб будет 1:100, при котором 1 см будет равняться 1 метру в масштабе. Если вам по каким-либо причинам с таким масштабом работать неудобно, можно выбрать свой, покрупнее или помельче.
• Определим центр пролета, и уже от него прочертим вверх линию, являющуюся осью симметрии кровли.
• При помощи транспортира от угла коробки дома пометим угол наклона создаваемой крыши. Для этого проведем линию, опираясь на помеченный угол.
• Чтобы определить, на какой высоте потребуется разместить доску конькового прогона, стоит опираться на данные, полученные в результате пересечения оси симметрии крыши с линией наклона скатов.
• Помечаем абрис конькового прогона и стойки, на которую будет опираться прогон. Их линия симметрии должно совпасть с линией симметрии кровли. Для этого потребуется в оба направления от оси отложить полтолщины коньковой доски и прочертить линии.
• Линия нижней стороны треугольника, диагональ и рядом расположенная боковая грань конькового прогона вместе со стойкой укажут на определяемый нами треугольник, у которого вертикальный катет будет равняться высоте крыши.
• Подъем делаем меньше на треть толщины доски – то есть на глубину врубки нижнего элемента стропил.
• От определенной нами высоты вверх отсчитывает ширину коньковой доски, и прочерчиваем коньковый прогон, после чего – коньковую стойку.
• Теперь согласно масштабу чертим стропильную ногу, учитывая, что у нее будет просадка на треть ширины из-за вырубки. Чтобы сделать работы проще, параллельно диагонали чертим прямую линию длиной 2/3 толщины стропила.

Иными словами, высота конька – это сумма подъема крыши и 2/3 толщины стропила. В реальности идеальной точности в любом случае вы не получите. Однако незначительная погрешность считается таковой, которой можно пренебречь. Незначительные огрехи допускаются по строительным нормативам сооружения конструкции из дерева, указанным в сборнике СП 64.13330.2011. Идеальный просчет характеризуется учитыванием физических процессов на сжатие и смятие деревянных элементов системы.

Ни один дом невозможно представить без крыши. Такая конструкция необходима, ведь благодаря ей обеспечивается защита всего здания от воздействия окружающей среды, а также правильное устройство крыши дает возможность соорудить чердак или мансарду.

Крыша подвергается воздействию различного рада атмосферных явлений . Если неверно подобрать угол наклона ската, а, соответственно и высоту, то есть риск, что порывистый ветер или обильное выпадение осадков смогут нарушить целостность конструкции. В лучшем случае придется проводить небольшой ремонт, в худшем – сооружать конструкцию заново.

При проектировании строительства какого-либо объекта нельзя пренебрегать ни одним параметром, в том числе и значением высоты крыши. Следующий ряд аргументов подтвердит значимость правильного определения такого параметра:

1. Длительность срока эксплуатации и надежность . Самая важная характеристика, которая интересует каждого владельца дома. Оптимально подобранная высота крова позволит конструкции быть устойчивой к имеющимся нагрузкам, оказываемым материалами кровельного покрытия и иных сооружений, сезонной нагрузке, такой как масса снега.
2. Эстетика внешнего вида . Немаловажно при строительстве дома позаботиться о его внешнем виде. Неправильные параметры, применяемые в проектировке, не смогут позволить дому выглядеть завершено и эстетично.
3. Удобство . За счет высоты крыши можно соорудить в доме чердачное помещение и приспособить его для жизни или склада, что обеспечивает определенные удобства и увеличивает жилое пространство дома.

Верхняя точка крыши называется коньком. Иначе говоря, это место соединения наклонных плоскостей крыши, расположенное в горизонтальной плоскости.

Если высота уровня кровли высчитана неправильно и имеет значение ниже необходимого или выше, то это сулит не только дисбалансом в архитектуре, но и проблемами в течение срока пользования. Параметр высоты должен соответствовать технологическим процессам.

Атмосферные нагрузки

От чего зависит

Очень важным параметром, от которого придется отталкиваться в расчетах и от которого зависит надежность конструкции, является угол наклона.

Существует ряд факторов, от которых зависит этот параметр, как и значение высоты конструкции.

Атмосферные явления

К такому фактору необходимо подстраиваться, ведь противостоять таким явлениям бессмысленно.

Из атмосферных факторов, которые влияют на кровлю, имеются следующие:

1. Ветер . Угол ската выбирается в зависимости от погодных условий, которые присущи зоне, в которой располагается дом. Если в основном в регионе преобладают порывистые ветра, то угол выбирается не больше 10-20 градусов. В остальных случаях ветер не влияет на угол ската крыши.
2. Осадки . Регион, в котором наблюдается обильное выпадение осадков, угол ската рекомендуется выбирать больше 45 градусов . Такая конструкция крыши позволяет быстро осадкам стекать.
3. Масса снега . Аналогично предыдущему фактору, выбор высоты зависит от обильности выпасаемых снежных осадков в зимний период. Угол ската желательно выбирать в 45 градусов и больше, если снег в регионе выпадает часто и в больших количествах.

Всю информацию о характеристиках вышеуказанных параметров можно узнать из СНиПа 2301-99 .

Необходимость создания чердака

Без чердака обычно возводят постройки нежилого типа и достаточно легкие, например, гаражи и сараи. Для жилого дома всегда необходимо предусмотреть наличие чердачного помещения. Использовать его или нет – это уже личное дело каждого.

Необходимость сооружать чердачное помещение – фактор, который влияет на значение высоты крыши исходя из комфорта передвижения по будущему помещению. А именно, есть необходимость передвигаться по чердаку и эксплуатировать его как жилое или складское помещение.

Если же помещение предусматривается нежилое, то существует ряд правил и для такой конструкции:

• в расчет высоты крыши берутся противопожарные требования к дому;
• размер помещения не должен быть помехой техническому обслуживанию;
• обязательно наличие сквозного прохода, высотой 1,6 м и длиной 1,2 м.

Тип кровли

Существуют особые правила, отталкиваясь от которых определяют параметр высоты крыши относительно материала для ее покрытия:

1. Если в кровельном материале много штучных элементов , то угол наклона выбирается как можно больше.
2. Если крыша выбрана низкой , то стыки в кровельном материале должны быть сведены к минимуму.
3. Для материала большой массы избирается максимально большой угол для того, чтобы общий вес материала равномерно распределялся по поверхности.

ОБРАТИТЕ ВНИМАНИЕ!

Эти параметры следует учитывать в совокупности , чтобы обеспечить надежный и долгий срок эксплуатации крыши.

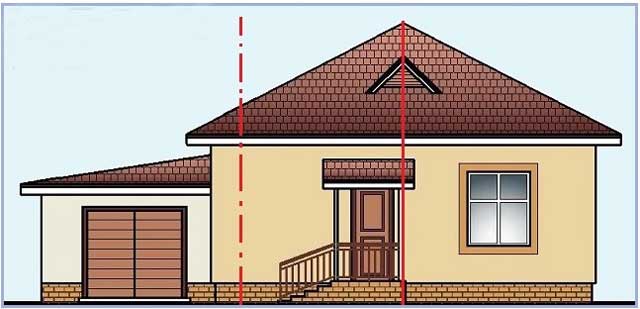

Высота крыши по отношению к ширине дома

С такого ракурса определение высоты крыши определяется на основании теоремы Пифагора . Для этого поперечное сечение конструкции представляется как равносторонний треугольник.

Параметр, которые необходимы для расчетов – это угол наклона крыши . Высота конструкции – это катет прямоугольного треугольника .

Расчет проводят следующим образом:

1. Необходимо определить тангенс выбранного значения для угла ската.
2. Зная ширину дома , одну сторону, прилегающую к углу, можно вычислить, поделив значение на 2.
3. Далее имеющиеся значения нужно подставить под известную формулу a = b * tg a.
4. По такому принципу и можно понять зависимость высоты конька от ширины дома. Чем больше ширина дома, тем больше будет угол ската.

Соотношение ширины дома к высоте конька

Высота конька двухскатной крыши

Как рассчитать высоту конька двухскатной крыши и не наделать ошибок? Выше указан самый простой способ определить высоту крыши для двускатной ее разновидности. Используется для этого математическая формула. Но существует еще один способ расчета – графический. Изначально делается чертеж на бумаге, после чего измеряются полученные величины.

Принцип такого метода – перенести в точном пропорциональном соотношении в меньшем масштабе реальные параметры конструкции крыши.

Несмотря на то, что способ считают не таким точным, как математический, многим он удобен и также позволяет узнать необходимые результаты.

Алгоритм действий такой:

1. Чертится равнобедренный треугольник и проводится меридиану – это и будет высота конька.
2. Чертить треугольник необходимо, отталкиваясь от выбранного ранее угла наклона в зависимости от индивидуальных параметров дома и его месторасположения.
3. Для того чтобы начертить точно угол наклона крыши, следует воспользоваться транспортиром.
4. После того, как треугольник будет начерчен, проводиться измерение получившейся меридианы , т.е. высоты конька.

Такой способ особенно удобен для тех, кто собирается оборудовать чердак под помещение жилого типа. В этой ситуации есть возможность наглядно определить и обозначить все необходимые параметры.

Высота двухскатной крыши

Расчет высоты крыши четырехскатного типа

Несмотря на то, что четырехскатная разновидность крыши намного сложнее по конструкции, в расчетах можно воспользоваться параметрами и формулами по принципу расчета высоты двухскатной разновидности.

У четырехскатной крыши имеются две разновидности:

1. Шатровая. В такой конструкции все скаты крыши имеют одинаковые значения длины, площади и идентичны по форме. Такая разновидность используется в регионах с сильными ветрами . Она способна выдерживать сильные порывистые ветры и высокую степень нагрузки.
2. Вальмовая. Скаты представлены двумя треугольниками и трапециями. Такая разновидность требует значительных затрат на материалы для ее сооружения, однако – это идеальный вариант для устройства мансардного этажа . Однако, такая конструкция не подойдет для регионов, где в основанном сильные порывисты ветры. В таких условиях конструкция нуждается в дополнительном укреплении.

В любой из перечисленных разновидностей крыш для расчетов необходимо найти в конструкции фигуру прямоугольного треугольника . Это позволит определить искомые значения.

Для крыши четырехскатной разновидности подойдет способ, по которому рассчитывают значение высоты двухскатной крыши:

1. В конструкции можно найти прямоугольный треугольник.
2. В найденной фигуре обозначить гипотенузу, которой будут стропила, второй стороной – ширина дома, разделенная на 2.
3. Отталкиваясь от параметра угла наклона(tg угла), вычисляется третья сторона фигуры, которая и представляет высоту.

Высота вальмовой крыши

Полезное видео

Как определить высоту и угол крыши вы можете узнать из видео урока:

Заключение

Определять высоту самостоятельно для будущего дома – занятие хоть и простое, но ответственное. Учитывая, что это достаточно важный параметр, от которого зависит надежность всей конструкции, то лучше доверить такую работу специалистам. Особенно, если есть сомнения в определении угла наклона ската. Специальные программы для проектирования также помогут в этом вопросе.

Вконтакте

Одним из основных узлов здания является кровля. Без нее сооружение не сможет прослужить долго и жить в нем будет невозможно. Крыша имеет сложную конструкцию и требует ответственного подхода во время проектирования и монтажа. Необходимо правильно выбрать не только ее форму, но и угол, под которым будут находиться скаты. Угол будет зависеть от того, как будет выполнен расчет высоты конька. Как узнать этот размер? Об этом речь пойдет в статье.

Что влияет на высоту конька

Конек крыши - это верхняя точка кровли. Она представляет собой горизонтальное ребро жесткости. Находится элемент на месте, где скаты приходят в одну точку. Высота конька является одним из основополагающих факторов, который может повлиять на форму будущей кровли. Неправильный выбор положения конька может привести к тому, что крыша не сможет удерживать предполагаемые нагрузки. Также это приведет к ухудшению внешнего вида кровли. Не все личные идеи в отношении конструкции кровли можно воплотить в реальность, т. к. они могут противоречить элементарным правилам выбора высоты конька. При расчетах учитывается несколько основных факторов, которые напрямую влияют на высоту конька. К ним можно отнести:

• атмосферные явления;
• способ использования подкровельного пространства;
• выбранный кровельный настил.

Эти параметры нельзя учитывать отдельно друг от друга, т. к. они напрямую взаимосвязаны между собой.

Атмосферные явления

Невозможно подстроить климат под форму кровли и высоту конька, поэтому приходится считаться с тем, какие условия есть в той или иной местности. Часто именно они являются определяющим фактором, того, сколько скатов будет у кровли и каким будет их угол наклона. Если дом будет построен в открытой местности, где нет лесов, тогда можно смело говорить о высоких ветровых нагрузках. Выбирая для кровли большой угол, можно столкнуться с тем, что она станет хорошим парусом, который можно будет легко снести при хорошем порыве. Именно поэтому для таких территорий подбирается угол скатов со значением до 10°. Не стоит переживать о том, что на крыше может задерживаться снежный покров. Его просто будет сдувать ветром.

Вода имеет свойство задерживаться на пологих поверхностях. Поэтому для местности, где часто бывают обильные дожди, потребуется подобрать острый угол, который может достигать 30 и более градусов. При этом вода сможет свободно уходить, не просачиваясь через щели. Если это произойдет, тогда стропильная система отсыреет и со временем рассохнется или будет уничтожена грибком. Когда планируется постройка жилища возле леса, где часто бывают снега, то угол кровли можно выбирать вплоть до 45°. В этом случае высота конька будет наибольшей по сравнению с двумя предыдущими случаями. Благодаря такому углу будет задерживаться меньшее количество снега, а также его можно будет легко удалить со скатов.

Совет! Сведения о том, какой угол, а соответственно и высота конька будет актуальна для кровли может подсказать местная метеослужба. Именно у ее сотрудников можно уточнить о преобладающих погодных условиях.

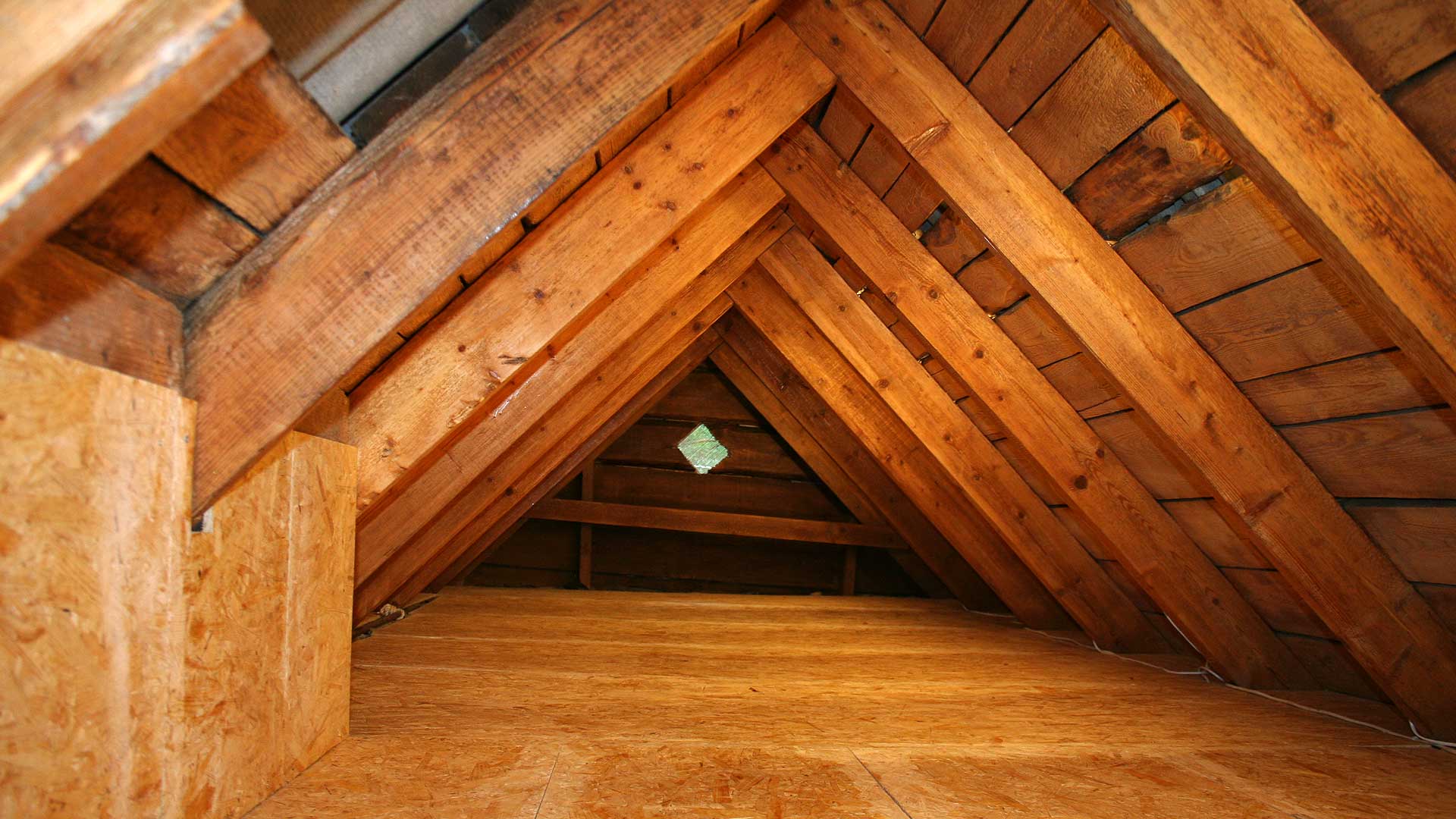

Подкровельное пространство

Это следующий фактор, который напрямую влияет на высоту конька. Пространство под кровлей может быть использовано различным образом. Раньше оно использовалось только для организации холодного чердака. На нем могли хранить различные вещи или продукты питания. В этом случае пространство было отделено от основного помещения только балками, на которые крепится отделка. Есть вариант и бесчердачной конструкции. В этом случае между подкровельным пространством и жилым помещением нет перегородки. Это также влияет на то, какая высота будет выбрана для конька кровли.

Подкровельное пространство, которое имеет разделение с жилым применяется не только для хранения вещей, но и как жилое. В этом случае его называют мансардой. Жилое помещение должно быть такой высоты, чтобы в нем было удобно перемещаться не сутулясь. Этот фактор влияет на высоту конька. Обычно для этих целей за основу берется цифра в 2,3 метра. Замеры производятся от нижнего яруса, на который монтируется кровля. В этом случае важно учитывать наибольших рост жильцов. К нему прибавляется запас в 40 см, чтобы головой не цеплять электрические приборы и перегородки.

Когда чердак является неиспользуемым, тогда его высота определяется нормами пожарной безопасности. Высота конька в этом случае должна быть такой, чтобы не возникало препятствий при необходимости передвижения внутри в экстренной ситуации или во время обслуживания стропильной системы. За основу высоты берется цифра в 1,6 метра по высоте, чего будет достаточно для человека. Ширина прохода при этом должна быть не меньше 1,2 метра. Если кровля является многоскатной и имеет сложную стропильную систему, тогда размеры в пролетах можно уменьшить на 40 см.

В случае когда подкровельное пространство является совмещенным с основным помещением, высоту конька можно сделать меньшей. Это позволит снизить затраты на отопление, а также принесет с собой уют. Обычно таким образом используется пространство у двухскатных крыш. В такой конструкции стены должны быть высотой не меньше 1,4 метра. При этом точкой отсчета для высоты конька служит нижняя часть мауэрлата. Такой вариант кровельной системы будет особенно актуален в местностях, где наблюдается большое количество ветров. Нагрузка при этом распределяется наилучшим образом.

Обратите внимание! Чердачное пространство не предусматривается в различных хозяйственных постройках. Это повлечет за собой дополнительные затраты, но часто не будет иметь практической ценности.

Кровельный настил

Каждое финишное покрытие для кровли требует или допускает определенный угол наклона, который напрямую влияет на то, на какой уровень будет поднят конек. Есть несколько факторов в отношении настила, которые влияют на угол ската. К ним можно отнести:

• размер элементов покрытия;
• высота кровли;
• вес покрытия.

Размер элементов покрытия влияет на количество стыков между ними. Чем меньше отдельные элементы кровли, тем больше швов между ними находится. Если сделать кровлю с таким настилом с минимальным углом, тогда есть большая вероятность, что влага просочиться в щели и нанесет вред кровельной системе. Чем больше размеры отдельных элементов для кровли, тем меньше можно делать угол наклона, а значит и меньше высоту конька. Любое кровельное покрытие имеет свой вес. Керамическая черепица намного тяжелее листового материала. Чтобы правильно распределить вес, который оказывает настил на кровлю и стены, необходимо правильно выбрать угол и расположение конька. Общее правило гласит, что чем тяжелее будет настил, тем острее должен быть угол.

Обратите внимание! Важно понимать, что с увеличением угла кровли, повышается и площадь каждого ската. Это означает, что материал уйдет больше, чем для кровли с меньшим углом уклона.

В строительстве принято обозначать угол кровли в градусах. Есть и другие варианты, среди которых есть процентное соотношение или дробь. В отношении последней в числителе указывается высота конька, а в знаменатель выносится цифра, равная половине пролета, который будет перекрыт. На строительной площадке не принято и неправильно ходить с большим транспортиром, чтобы выбрать требуемый угол. Обычно применяется обозначение в дробях. Стоит понимать, что монтаж наслонных стропил осуществляется на коньковый прогон, который установлен. Это означает, что высоту конька важно знать уже до начала процесса. Откладывается этот размер на рабочем объекте довольно просто. Достаточно определить середину стены, на которой будет смонтирован фронтон. В этой точке устанавливается деревянная или другая планка. С помощью отвеса или уровня выставляется она выставляется вертикально. С помощью рулетки от верхушки мауэрлата откладывается высота, на которой будет находиться конек.

Способы вычисления

Были разработаны два основных способа проведения вычисления:

• графический;
• математический.

Каждый из них может быть простым по-своему, поэтому их стоит рассмотреть подробнее.

Математический

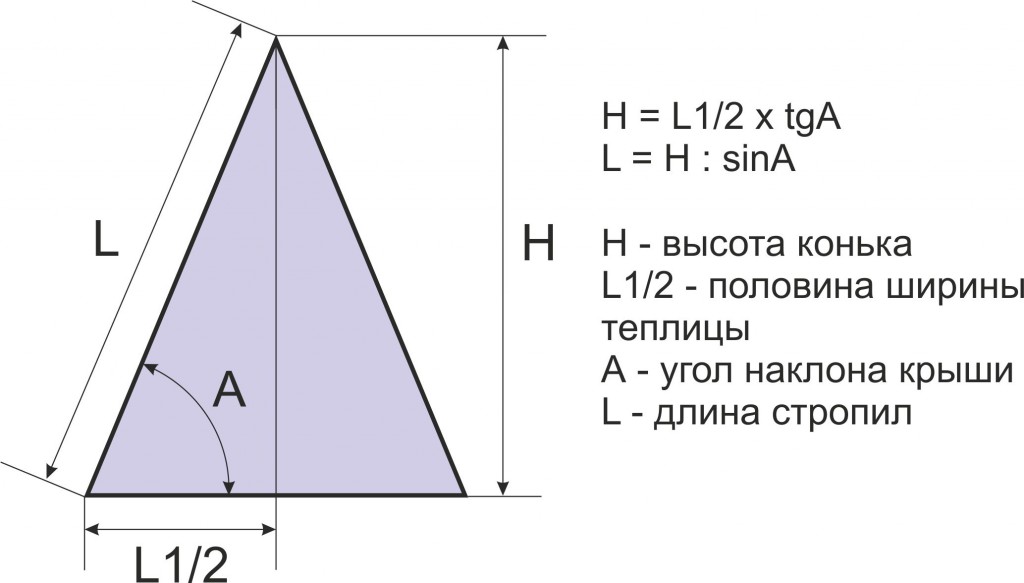

Чтобы вычислить высоту коньковой балки математическим способом, потребуется вспомнить курс школьной геометрии. Проще проводить расчеты, если представить конструкцию кровли в виде простых геометрических фигур. Чаще всего двускатная крыша представляет собой равнобедренный треугольник. Если в нем провести высоту, то получиться два прямоугольных треугольника. Именно высота и является искомым, т. к. на ее вершине будет находиться конек. Эта высота является катетом прямоугольного треугольника, поэтому можно воспользоваться простой формулой для его расчета. Длина меньшего катета будет равна половине длины стены, на которой будет установлен фронтон. Если заранее определить угол, ската кровли, тогда можно будет воспользоваться теоремой Пифагора для определения длины большего катета или высоты.

Например, если было определено, что угол кровли для дома 10×12 метров будет составлять 30°, тогда можно просто определить высоту, на которой будет находиться конек. Для этих целей узнаем длину второго катета, поделив 10 на 2. По теореме Пифагора необходимо это значение умножить на тангенс выбранного угла кровли. Последний для 30° будет составлять 0,577. Если умножить 5 на 0,577, то результатом будет 2,885 метра. Именно на такой высоте и должна располагаться коньковая балка. Больше о расчетах можно узнать из видео ниже.

Графический метод

Точность графического метода будет зависеть от умений конкретного человека по определению размеров на глаз. Для этого рисуется изображение кровли в виде равнобедренного треугольника. При этом важно соблюсти заданный масштаб. Проще всего использовать для этих целей листок бумаги в клетку. Потребуется нарисовать прямоугольный треугольник. Половина длины стены известна также известен угол кровли. Производится черчение катета в масштабе, а угол кровли откладывается с помощью транспортира. После этого можно соединить получившиеся линии вторым катетом и измерить его с помощью линейки. После это согласно масштабу, производится перевод в реальное значение.

Обратите внимание! Графический метод не предоставляет такой же точности, как математический, поэтому использовать его для серьезных объектов не рекомендуется.

Резюме

Для расчета высоты конька доступно большое количество онлайн-калькуляторов, но все они отсутствуют на строительной площадке. Именно поэтому важно уметь находить конкретное значение, лишь используя свои знания. В статье было показано два метода, как это можно сделать.
