Электродвигательные приводы разъединителей. Приводы к разъединителям внутренней установки

Выпускаются двух типов: рычажные и червячные.
Рычажные приводы внутренней установки должны изготавливаться с рукояткой длиной 200, 250, 350 и 425 мм, а для наружных установок длина рукоятки не регламентируется и может быть увеличена за счет трубчатого удлинителя. Статическое усилие на рукоятке привода не должно превышать 245 Н, за исключением момента трогания механизма, входа ножа в разъемный контакт и выхода из него, когда допускается оперирование толчком (толчками).

Рис. 1. Привод ручной рычажный типа ПР-2: 1 - рычаг: 2 - сектор; 8 - задний подшипник; 4 - передний подшипник; 5 - рукоятка; 6 - тяга; 7 - фиксатор

Рис. 2. Привод ручной червячный типа ПЧ-50УЗ
1 - рукоятка; 2 - медальон: 3 - червяк: 4 - блок-замок; 5 - указатель положения разъединителя; б - выходной вал; 7 - колесо червячное; 8 - корпус

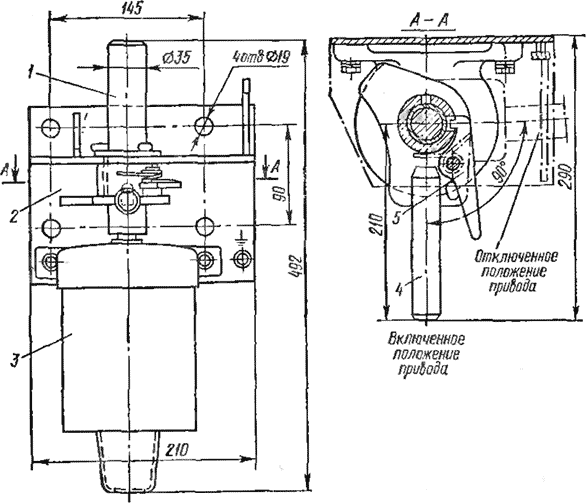

Рис. 3. Привод ручной рычажный типа ПРН-110М
1 - вал; 2 - корпус; 3 - кожух контактов ВЦ; 4 - рукоятка; 5 защелка

Для управления трех полюсными разъединителями внутренней установки применяются ручные приводы типа ПР-2 (рис. 1) для разъединителя на 10 кВ, до 1000 А и типа ПР-3 для разъединителя на 20-35 кВ. Привод ПР-3 применяется и для управления заземляющими ножами разъединителя на 10 кВ, 2500-4000 А. Отличие ПР-3 от ПР-2 заключается в более длинной рукоятке (425 мм против 250 мм).
Приводы изготавливаются для присоединения тяги от разъединителя либо непосредственно к рукоятке привода с лицевой стороны, либо к выходному рычагу заднего подшипника. Выходной рычаг допускает регулировку по углу, для чего в секторе просверлен ряд отверстий. Кинематический радиус рычага выбирается путем сверления отверстия в теле рычага. Приводы имеют встроенный фиксатор, на месте которого может быть установлен блок-замок.

Червячные приводы типа ПЧ-50УЗ (рис. 2) применяются для управления разъединителями внутренней установки на 10- 20 к В и номинальные токи 2500-4000 А, а также .
Основной элемент привода - червячная пара, обеспечивающая за двадцать оборотов рукоятки поворот выходного рычага на 180°. Выходной рычаг может быть установлен справа или слева от привода. На приводе предусмотрены упоры крайних положений, Указатель включенного и отключенного положения, электромагнитный блок-замок и запирание в крайних положениях висячим замком.
Приводы разъединителей наружной установки должны быть рассчитаны на эксплуатацию в условиях дождя, снега, гололеда; поэтому они снабжаются кожухами для защиты механизмов, контактов КВЦ и других электрических устройств, кабельными воронками или муфтами. Кожухи могут быть съемными или могут снабжаться крышками и лючками для доступа к элементам оперирования и к местам обслуживания. Кожухи и крышки могут иметь уплотнения, необходимые для обеспечения пыле- и брызгозащищенности. Для предотвращения росы в условиях резкого перепада температуры атмосферного воздуха и поддержания допустимого режима влажности внутри шкафов и кожухов могут устанавливаться подогревающие устройства.
Для разъединители 35 кВ и выше с углом поворота вала 90° применяется привод ПРН-110М (рис. 3). При наличии заземляющих ножей используется привод ПРН-220М (рис. 4), представляющий собой элементы трех приводов ПРН-1 10М, собранные в один агрегат.

Рис. 4. Привод ручной рычажный типа ПРН-220М: 1 - вал; 2 - кожух; 3 - корпус; 4 - рукоятка; 5 - фасонный рычаг механической блокировки; 6 - КВЦ; 7 - блок-замок типа ЗБ-1
Рукоятки приводов снабжены подпружиненными фиксаторами - защелками, которые могут запираться висячим замком. Рукоятки рассчитаны на использование трубчатого удлинителя 0,7-1,5 м. Валы контактов ВЦ жестко соединены с соответствующими валами ножей разъединителя. КВЦ имеют 12 цепей для главного ножа разъединителя и 4 цепи для заземляющих ножей. В кожухе привода ПРН-220М предусмотрены блок-замки типа ЗБ-1. Привод ПРН-110М может снабжаться блок-замком, устанавливаемым на дополнительном кронштейне.

Электродвигательные приводы разъединителей, приводимые в действие электрической энергией, применяются для управления разъединителями наружной и внутренней установки. Их изготавливают на номинальные напряжения 110, 220, 380 В переменного тока.
На рис. показан внешний вид электродвигательного привода типа ПДН-1У1, предназначенного для дистанционного и местного управления разъединителями 110-750 кВ. Все элементы привода (электродвигатель, червячный редуктор, механизм блокировки и др.) расположены в металлическом шкафу 1. За дверцей шкафа находится лицевая панель 2, на которой размещены ключ местного управления 3, указатели («включить», «Отключить») 4, 5 оперативного положения ключа местного управления, замки электромагнитной блокировки 6, панель 7 со схемой соединения, выключатель 9 подогревателя и штепсельная розетка 8.

Электродвигательный привод типа ПДН-1У1

С правой стороны шкафа имеется люк, закрытый крышкой 10, для установки рукоятки ручного управления 11, которая надевается на вал червяка редуктора. При этом установленная рукоятка размыкает контакты в цепи управления электродвигателем, что исключает случайное включения его во время проведения операций вручную.
Управление ножами стационарных заземлителей возможно только вручную с помощью металлической штанги. Над крышкой шкафа привода расположены валы управления ножами разъединителя с муфтами указателей положения. Максимальный момент на валу главных ножей этого типа привода 180 Нм, угол поворота вала ножей 90, 180 и 270°, угол поворота вала ножей заземления 90°. Приводы к разъединителям соответствуют ГОСТ 690-69.
Главные ножи разъединителей серии РВР управляются электродвигательным приводом ПДВ-1 или ручным приводом ПЧ-50, заземляющие ножи - ручным приводом ПЧ-50. В разъединителях серии РВП главные ножи управляются электродвигательным приводом ПД-12, заземляющие - ручным приводом ПЧ-50.
В приводе предусмотрена механическая блокировка, не допускающая ошибочное проведение операций с главными ножами при включенных ножах стационарных заземлителей. Имеется также блокировка, запрещающая дистанционное управление разъединителями в момент управления с места. Схема управления электродвигательным приводом представлена на рис. 2.

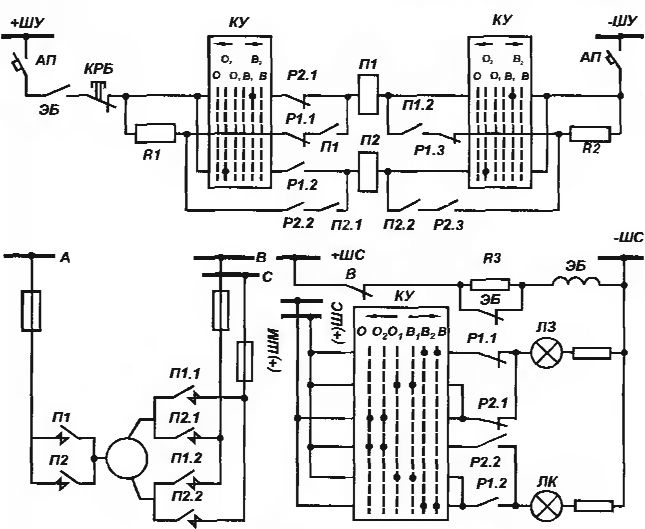

Рис. 2. .
В зависимости от конфигурации и номинального напряжения разъединителей время выполнения приводом одной операции составляет 4...20 с, при этом не обязательно все это время держать ключ повернутым в соответствующее положение. Начатая с разъединителями операция завершается независимо от длительности подачи команды.
В табл. приведены отдельные сведения об электродвигательных приводах разъединителей 6-35 кВ.
Электродвигательные приводы к разъединителям

Примечания: 1. Обозначение типа привода: буквенная часть - П - привод, Д - электродвигательный, Н - наружной установки; цифровая часть - модификация. В приведённых обозначениях опущено указание варианта исполнения (привод ПД-3 имеет 48 типоисполнений, отличающихся максимальным моментом на валу, привод ПД-5 - 9 типоисполнений, отличающихся углом поворота вала и массой). 2. Размеры и масса указаны для наибольшего варианта исполнения и без учёта блока управления
Электродвигатель привода питается от сети переменного тока 380 В через контакты реверсивных магнитных пускателей. Если в ходе выполнения операции внезапно исчезнет питающее напряжение, то магнитный пускатель отключится и завершение операции в этом случае станет возможным только после восстановления напряжения и подачи повторной команды дистанционно или от ключа управления с места установки.
Для управления подвесными разъединителями, имеющими тросовую систему управления, применяется электродвигательный привод ПД-2У1, осуществляющий наматывание троса на барабан при включении разъединителей. Привод состоит из исполнительного блока (асинхронный электродвигатель, редукторы) и блока управления в виде шкафа с аппаратурой управления электродвигателем, системами электрической блокировки и сигнализации. Привод даёт возможность дистанционного, местного и ручного управления разъединителями.
Для дистанционного управления разъединителями 6-10 кВ внутренней установки, рассчитанными на большие токи, применяются электродвигательные приводы, управляющие сразу тремя фазами разъединителей. Приводы питаются от источников постоянного тока напряжением 220 В.
Контроль за оперативным положением разъединителей осуществляется с помощью контактов вспомогательных цепей, которые обычно встраивают в привод и переключаются одновременно с выполнением операций включения и отключения. На щитах управления сигнализация положения разъединителей, управляемых дистанционно, выполняется с помощью ламп зелёного и красного цвета, располагаемых над рукоятками ключей управления разъединителями.
Пневматические приводы устанавливают непосредственно на рамах разъединителей, вследствие чего отпадает надобность в соединительных тягах. Они отличаются плавной работой. Применение их особенно целесообразно на подстанциях, где имеются установки для производства сжатого воздуха.
В электрическую схему блока управления помимо кнопок входят электромагниты включения и отключения, воздействующие на открытие пусковых клапанов, вспомогательные контактные пары, срабатывающие в конце хода включения разъединителей. Имеется механическая блокировка подхвата командного импульса, которая обеспечивает завершение начатой операции в случае, если кнопка ВКЛ. или ОТКЛ. по какой-либо причине будет отпущена ранее окончания операции.
В шкафу блока управления установлен подогреватель, который включается при температуре наружного воздуха ниже 5 °С.
В отличие от электродвигательных приводов в пневматических приводах не предусмотрены механизмы ручного управления разъединителями.

К ручным приводам разъединителей внутренней установки относятся приводы: червячный - ПЧ-50 и рычажный - ПР-3.
Привод ПЧ-50 - червячный, предназначен для управления ножами разъединителей серии РВК. Усилия от рукоятки привода передаются при помощи червячного зацепления. Угол поворота вала привода при включении и отключении разъединителя -180°. Число оборотов рукоятки при угле поворота вала 180° -12. При включении рукоятку привода поворачивают по часовой стрелке, при отключении - против часовой стрелки. Вариант исполнения привода зависит от толщины стены, на которой установлен привод. Так, для привода ПЧ-50/15 толщина стены 6 - 25 мм; ПЧ-50/55 -45 -65 мм; ПЧ-50/10 - 90 - 110 мм; ПЧ-50/140 - 130 - 150 мм. Масса привода 24, 25, 26, 27 кг соответственно.

Привод ПР-3 предназначен для оперирования разъединителями (одним или тремя полюсами разъединителя). Привод имеет два варианта исполнения: разъединитель находится за стеной, на которой установлен привод; разъединитель и привод находятся в одной плоскости. Угол поворота рукоятки привода 150°. При отключении разъединителя рукоятку привода поворачивают вниз, при включении - вверх. Рычажный механизм привода в первом исполнении передает движение от рукоятки на рычаг, связанный с разъединителем, при втором исполнении привод соединяется с разъединителем тягой Масса привода 5,3 - 6,3 кг в зависимости от варианта исполнения.

Привод ручной наружной установки ПЧН 1 - червячное колесо 2 - вспомогательные контакты, 3 - червяк 4 - защелка, 5 - вал привода, 6 - рукоятка
Привод ПР-10, П Р-11 - рычажный, его применяют для управления разъединителями серий РВ, РВО, PJIBOM, РВФ, РВЗ, РВФЗ
Электромагнитный привод ПД-12У предназначен для управления разъединителями На приводе предусмотрено ручное, двигательное и дистанционное оперирование разъединителем Питание двигателя и цепей управления осуществляют от сети переменного тока напряжением 220 В Коммутирующее устройство разрывает цепь управления двигателем в конце операции включения или отключения разъединителя и одновременно подготовляет электрическую схему для следующей операции Привод комплектуется с блоком управления, в котором размещается аппаратура управления двигателем, его защита, сигнализация Время включения и отключения привода не более 60 с Масса привода вместе с блоком управления 80 кг Приводы к разъединителям наружной установки. Привод ПРН-1Т1, ПР-lXJll - ручной, предназначен для оперирования ножами заземления разъединителей и заземлителями на напряжение 330 кВ и выше Механизм привода состоит из двухступенчатого редуктора, механизма фиксации крайних положений и переключения вспомогательных контактов и механизма блокировки ошибочного оперирования
Привод ПР11З - ручной, предназначен для оперирования главными и заземляющими ножами разъединителей на напряжение 10 кВ
Приводы ПРН-110 ПРН-110В ПРН-110М, ПРН-220, ПРН-220М, ПЧН (рис 31 10) предназначены для оперирования главным и заземляющими ножами разъединителей высокого напряжения
Привод ПР-90/180 предназначен для оперирования главными и заземляющими ножами разъединителей Угол поворота главного вала привода 90 или 180° Угол поворота валов ножей заземления 90°
Привод ПРН-1 - ручной, предназначен для управления ножами заземления разъединителей и заземлителей напряжением 330 кВ Привод ПД-1Т - электродвигательный, предназначен для управления разъединителями и заземляющими устройствами типа ЗРП-500У1 Привод обеспечивает включение и отключение разъединителя двигательное, дистанционное и ручное Он состоит из двух блоков исполнительного и управления Исполнительный блок включает в себя двухступенчатый редуктор, электродвигатель, механизм переключения на ручное или двигательное управление, вспомогательные контакты с механизмом их переключения В блоке управления размещена аппаратура управления электродвигателем и его защиты, аппаратура электрической блокировки и сигнализации Максимальный момент на валу 12,5 Н м Время включения или отключения при двигательном управлении 30 с Номинальная мощность двигателя 1,1 кВт
Привод ПД-2У1 - электродвигательный, предназначен для управления разъединителем подвесного типа на напряжение 330, 500, 750 и 1500 кВ Номинальная мощность двигателя 5 кВт Масса привода 880 кг, предельный крутящий момент на выходном валу 5200 Н*м
Привод ПД-ЗУ1 - электродвигательный, предназначен для управления разъединителями переменного тока Привод классифицируют по максимальному моменту на выходном валу и по частоте вращения выходного вала. Максимальный кратковременный допустимый момент на выходном валу 11 - 25 Н м. Номинальная мощность двигателя 2,8 кВт.
Привод ПД-5У - электродвигательный, предназначен для оперирования разъединителями и заземлителями на открытом воздухе.
Привод ПД-06-5У1 предназначен для оперирования разъединителями и заземлителями напряжением 10 - 35 кВ внутренней установки. Максимальный крутящий момент на главном валу 1280 Н м. Время оперирования приводом 60 с. Мощность электродвигателя 0,75 кВт.
Приводы ПДН-1У1, ПД-1ХЛ1, ПДН-220Т1 (рис. 31.11) предназначены для оперирования главными и заземляющими ножами разъединителей.
Привод ПДМ-1УЗ - электродвигательный для управления разъединителями распределительных устройств метрополитенов; М - исполнение для метро.
Привод ПВ-20У2 - воздушный, предназначен для управления разъединителями напряжением 35 и 110 кВ. Оперирование возможно, если имеется давление воздуха на вводе в блок управления и напряжение на зажимах. Включают (отключают) кнопкой. Воздух, находящийся под давлением, поступает в исполнительный блок и перемещает поршень пневмоцилиндра, при этом происходит переключение вспомогательных контактов.
