Электрический фен. Виды и устройство

Внешний вид абсолютно любой девушки формирует ее прическа. Незаменимую помощь для укладки волос оказывает обыкновенный фен. На сегодняшний день существует много разнообразных моделей, которые имеют разный принцип действия. В салонах красоты используются профессиональные фены, в домашних условиях можно применять стандартный фен, а, если вы куда-то собрались, то для этого подойдет фен компактного размера.

Но что делать, если фен не включается или вовсе сломался?

Разобрать фен – это достаточно легкая процедура. Большую часть поломок составляют механические и заметить их не составляет труда. Рассмотрим, как проводить ремонт фена на примере таких моделей, как Rowenta, Philips, Ionic, Remington и остальных.

Как разобрать и отремонтировать фен на примере различных моделей

Любой фен Ровента имеет в конструкции основные компоненты. Без них он не будет выполнять свои функции. В конструкцию входят узлы и детали, которые помогают выполнять сушку волос абсолютно любой длины. А модели, имеющие значок ION, дают возможность провести наилучшую укладку волос.

Хотя каждая модель имеет свои переключатели, наружный облик, тем не менее, действуют они одинаково в независимости от этого. Согласно словам специалистов, наиболее сложноустроенная деталь прибора – это тиристор, следовательно, самостоятельно сделать ремонт можно без проблем.

Алгоритм разборки

Ремонт необходимо начинать с обыкновенного осмотра устройства, то есть проведение диагностики. Алгоритм:

Все начинается с розетки. Посмотрите: есть ли подгорания контактов или они разболтаны. Если вы заметите какие-либо неисправности, то необходимо провести зачистку либо подтяжку. Проконтролируйте, чтобы вилка входила в контакты при применении некоторых усилий.
Далее идет силовой провод. Диагностику надо проводить в месте, где он входит в рукоять устройства. Тут можно обнаружить колодку контактов. С него до самой вилки следует провести осмотр на наличие повреждений изоляции или изломов.
Чаще всего демонтаж данного прибора начинается с разборки корпуса. Корпусная конструкция сделана из двух половин, соединяющиеся винтами, а впереди у сопла — специально предназначенными защелками. Разборку необходимо проводить аккуратненько, так как данные защелки можно сломать. Также есть винты, которые скрыты наклейками, вставки из пластмасса и съемные крышки.

Важно! Практически все модели Ровента имеют одинаковый внешний облик, их разборка проводится точно так же, как и стандартный фен. Однако фен-расческа демонтируется немножко по-другому из-за некоторых особенностей конструкции.

Поэтому перед разборкой обязательно ознакомьтесь с инструкцией.

Вентилятор. Перед данным элементом находятся защитная решетка и фильтр, которые являются препятствиями для попадания волос вовнутрь фена. Очень часто эта защитная решетка может забиваться волосами, поэтому она нуждается прочистке. Прочистка осуществляется с помощью кисточки небольшого размера.
Электродвигатель. Если данный элемент неправильно функционирует, значит весь аппарат будет барахлить. Причинами некорректной работы электродвигателя могут быть: пробой обмотки либо перегорание диодного моста. После демонтажа необходимо трущиеся компоненты электродвигателя смазать. Также важно осуществить подтяжку проблемных мест, сделать это можно вручную.
Спираль. В наличии почти всех модель имеется несколько спиралей, которые помогают осуществлять работу различных нагревательных режимов воздуха. Их можно восстановить при помощи пайки. Дефекты можно сразу без проблем заметить. В некоторых случаях можно провести замену спиралей компоненты, выполненные из нихромовой нити. Они также имеют подобные характеристики.
Микросхемы. Есть типы неисправности. Например, основание, сделанное из гетинакса, может потрескаться. При этом происходит разрыв оловянной дорожки. Участки, которые повредились, можно залудить, а далее надо выполнить покрытие при помощи припоя. Другая проблема – раздутие конденсаторов. Нужно просто провести установку новых конденсаторов. Также есть вероятность неисправность резисторов. Они становятся темными. Важно просто провести их замену.

Внимание! Для ремонта фена важно уметь использовать паяльник. Если таких навыков у вас нет, то лучше обратиться к специалистам, которые без проблем отремонтирует фен. Если вы все же решили , ознакомьтесь с нашей статьей.

Ремонт устройств фирм Rowenta, Philips, Ionic, Remington, Dewal и других имеет свои сложности, особенно для тех, кто не просвещен в этом. Так как они имеют регуляторы плавного действия, спирали сделаны из специально предназначенных сплавов. Если их надо соединить, то у вас вряд ли получится сделать это надежно.

Перед демонтированием данного аппарата надо отыскать электрическую схему прибора. Если найти инструкцию не удалось, то можно пройти консультацию со специалистом. Запомните простую истину – провести разборку какого-либо устройства не составляет никакого труда, гораздо сложнее все собрать заново.

Рассмотрение проблемы

Чтобы произвести разборку и ремонт фена, необходимо использовать крестовую отвертку, канцелярский нож и непосредственно паяльник.

Допустим, что во время сушки, но если потеребить шнур, то периодами начинает работать. Следовательно, проблема состоит в том, что провод является перебитым. Нам надо следует определить место, где перебит провод. С помощью крестовой отвертки открутите шурупы для того, то есть разберите корпус.

Затем надо достать плату и выпаять провода.

Сборка аппарата проводится в обратном порядке. Процедуру необходимо выполнять с особым вниманием. Перед работой обязательно отключите фен от электрического питания. Данный алгоритм поможет достичь поставленной цели.

Сегодня все женщины, а нередко и мужчины, пользуются феном для быстрой сушки волос. Существует много разновидностей этих изделий, но принцип работы и конструкция у них одинаковая, только иногда встречаются небольшие технические нюансы. Если вы задумались, например, о том, как разобрать фен Rowenta Studio Dry 2000, то сразу должны предупредить, что его конструкция ничем не отличается от других аналогов, за исключением моделей Rowenta CF 9320 или 9000, которые считаются фенами-щетками .

Любая модель фена Ровента имеет в наличии основные элементы, без которых она не может функционировать. Эти узлы и детали совместно выполняют основную работу по сушке волос любой длины с отличным эффектом, а некоторые, со значком ION - делают ионизацию воздуха для лучшей укладки.

У каждого изделия есть переключатели, внешний вид и количество которых отличается, но принцип действия идентичен.

По заверению специалистов, самая сложная деталь устройства - тиристор, поэтому осуществить ремонт фена для сушки волос своими руками не составляет особого труда для пользователей.

На рисунке ниже показаны основные составляющие любого фена :

вентилятор;
электрический двигатель;
защитная решетка воздухозаборника;
основа фена - нагревательный элемент;
термостойкая основа;
кнопка пуска;
выключатель термостата;
шнур подвода питания;
фиксатор торца рукояти;
колодка контактов.

Алгоритм демонтажа и поиска неисправностей

Ремонт фена любой сложности начинается с визуального осмотра изделия - здесь нет особой разницы, делает это специалист или пользователь, который отважился все сделать своими руками. Расскажем поэтапно, как следует проводить диагностику изделия.

Вначале следует внимательно осмотреть розетку на предмет подгорания контактов или их разболтанность. При обнаружении неисправностей, контакты зачистить или подтянуть, вилка должна входить в них с некоторым усилием и не болтаться при этом.

Силовой провод

Осматривать его надо с места входа в рукоять изделия: здесь расположена колодка контактов , а потом осмотр продолжается до самой вилки - искать надо повреждения изоляции, внутренних пригаров и излом.

Корпус

Как правило, разборка фена начинается с демонтажа корпуса, который состоит из двух половинок, соединяющихся винтами, а в передней части у сопла специальными защелками. Эти защелки можно сломать, поэтому действовать надо осторожно, кроме этого, существуют скрытые винты, которые закрывают наклейки, пластмассовые вставки и съемные крышки.

Модели фенов Rowenta довольно похожи по внешнему виду, например, модель Rowenta Pro 2300 разбирается аналогично другим стандартным фенам, а вот фены-расчески разбираются немного по-другому - у них есть свои конструктивные особенности. Это надо учитывать, когда вы собрались отремонтировать изделие самостоятельно - надо внимательно прочитать инструкцию и посмотреть видео по разборке именно вашей модели.

Перед ним ставят защитную решетку и фильтр , который препятствует попаданию внутрь волос и пыли. Довольно часто она забивается, и ее надо прочищать при помощи небольшой кисточки. В бюджетных вариантах стоит только решетка, поэтому вентилятор может снизить свои обороты из-за присутствия на валу волос и пыли. Лопасти устройства очищают с помощью старой зубной щетки, а с вала надо осторожно снять пропеллер и удалить намотанные волосы.

Электродвигатель

Если он некорректно работает, то и все устройство барахлит, что происходит при пробое обмотки или перегорании диодного моста. В некоторых случаях виноваты щетки — произошла их предельная выработка.

Ось движка должна вращаться без биения и в свободном режиме, после любого ремонта все трущиеся части надо смазывать, а проблемные места подгонять вручную.

Спираль

Многие модели имеют несколько спиралей, с помощью которых осуществляется работа разных режимов нагревания воздушного потока. Целостность их восстанавливается пайкой, а все дефекты легко обнаружить визуально. Иногда спирали следует сменить на аналогичные изделия из нихромовой нити с идентичными параметрами.

Микросхемы

Разберем типичные виды неисправности:

основа из гетинакса может потрескаться, при этом дорожка из олова разрывается, ремонт производится по следующей технологии - поврежденные участки залудить, покрыть припоем;
конденсаторы раздуваются - их выпаивают и устанавливают новые;
неисправные резисторы сразу же темнеют - их необходимо менять.

Здесь пригодятся навыки по работе с паяльником, а тем пользователям, кто этого не умеет - советуем идти к мастерам, разбирать фен самостоятельно в этом случае не стоит.

Мы кратко постарались разъяснить, как можно разобрать некоторые модели фена от немецкой компании Rowenta, но хотим предупредить, что ремонт этих изделий отличается сложностью для непосвященных пользователей. Внутри таятся такие доработки, как регуляторы плавного действия типа кнопки Care, что в переводе означает «Уход»; спирали делаются из специальных сплавов, обрыв их трудно соединить надежно в домашней обстановке. Кроме этого, производители вставляют специальные ионизаторы воздушного потока и прочие новшества.

Прежде чем начинать разборку фена, необходимо найти принципиальную электрическую схему изделия, если ее нет в прилагаемой инструкции, проконсультироваться со знакомыми специалистами. Помните - разобрать любой бытовой прибор гораздо проще, чем затем собрать и не нарушить при этом взаимодействие всех основных узлов и деталей.

При современном ритме жизни важно, чтобы была возможность быстро уложить волосы и сделать красивую прическу. Для этого предназначен бытовой электрический фен, который необходимо выбирать правильно, чтобы сохранить здоровье, красоту и силу ваших волос. Этот прибор сушит наши волосы уже больше 75 лет, первая его модель появилась в 40-х годах прошлого века.

Чтобы это устройство отвечало всем необходимым требованиям и работало длительное время, при приобретении следует обращать внимание на его технические параметры, а также конструктивные особенности.

Устройство и принцип действия

Сегодня бытовой фен имеется в каждом доме, особенно, если в доме есть женщина. Но внутреннее устройство этого прибора, и по какому принципу он работает, знакомо далеко не всем. Поэтому, не будет лишним рассмотреть этот вопрос подробнее.

Устройство фена довольно простое. В корпусе, изготовленном из прочного пластика, находится вентилятор, электродвигатель и нагревательный элемент.

Принцип действия также не вызывает затруднений в понимании: воздушный поток поступает с тыльной стороны корпуса под действием вентилятора, затем, проходя через нагревательный элемент, воздух нагревается и выходит из фена через узкое сопло.

Для сушки длинных волос предназначены специальные насадки, надевающиеся на сопло, например, круглая щетка или расческа. Существуют и другие насадки в виде крупных и мелких расчесок разных исполнений. С торца фена, где заходит воздух, установлена решетка для защиты от попадания внутрь корпуса длинных волос и различных предметов.

Разные модификации фенов дополнительно могут иметь регуляторы, установленные на рукоятке, предназначенные для настройки скорости воздуха и его температуры. Типовые схемы бытовых фенов практически одни и те же, кроме некоторых особенностей.

На рисунке обозначены основные элементы фена:

Вентилятор состоит из коллекторного миниатюрного электродвигателя, который может работать от напряжения 12-18 вольт.

На валу этого моторчика установлен пластиковый пропеллер, форма которого может отличаться, в зависимости от марки и производителя.

Нагревательный элемент состоит из термостойкой основы, на которую намотана нихромовая спираль. Таких спиралей может быть несколько, в зависимости от количества рабочих режимов.

Во время работы фена спираль должна непрерывно обдуваться воздухом, и нагревать его. Если вентилятор вышел из строя, а спираль продолжает нагреваться, то должна сработать защита от перегрева в виде термореле. В настоящее время все современные модели оснащаются такой защитой, в отличие от старых исполнений.

Защита от перегрева

Основной задачей электрического фена является сушка и укладка волос, если рассматривать бытовую модель. Температура воздуха иногда достигает 60 градусов. Для предохранения от повреждений внутренних элементов фена из-за высокой температуры конструкция основных моделей оборудуется специальной защитой.

Такая защита включает в себя два основных элемента:

Термостат – представляет собой замкнутые контакты, которые закреплены на биметаллической пластине, изготовленной из двух разных металлов, имеющих разное температурное расширение. При достижении температуры критической величины, биметаллическая пластина изгибается, чем размыкает контакты подачи электрической энергии к нагревательному элементу и электродвигателю. В результате фен отключается.

Термопредохранитель . Этот элемент является второй ступенью защиты от перегрева. При неисправности термостата, и несрабатывании его при перегреве, плавкий элемент термопредохранителя расплавится и также обесточит электрический фен. Его недостатком является одноразовое применение, то есть, после срабатывания, предохранитель придется заменять новым.

Виды электрических фенов

В торговой сети представлен большой выбор бытовых и технических фенов различного назначения, технических параметров и дизайна. Чтобы не теряться при выборе и уметь правильно оценивать все достоинства изделия, следует заблаговременно ознакомиться со всеми особенностями и видами моделей.

По назначению фены делятся на:

Бытовые . Служат для повседневного применения.Такие приборы для сушки волос используются также для укладки прически в домашних условиях.

Дорожные фены отличаются своей компактностью корпуса, служат только для сушки волос, подходят для людей, часто проводящих время в дороге и командировках.Компактное устройство удобно носить с собой в спортивный зал, так как он может обладать складной конструкцией, и легко помещаться в спортивной сумке.

Профессиональными моделями оснащены салоны красоты и парикмахерские, в которых они применяются для создания причесок и сушки волос.Профессиональные фены имеют повышенную мощность и несколько режимов работы. Такие приборы не подходят для домашнего применения, при постоянном использовании способны пересушить волосы.

Технический электрический фен чаще всего применяется в строительстве, его обычно называют промышленным термофеном или термопистолетом.

Он обладает большим перечнем функциональных возможностей. Сфера его использования настолько широка, что сложно переоценить его значение при производстве строительных работ. Этот инструмент используется для работ, в которых требуется местный нагрев, например:
— сушка труднодоступных мест;
— прогрев двигателя автомобиля в зимнее время;
— сушка клея;
— удаление старой краски с поверхности;
— опаливание дерева;
— сварка напольного покрытия;
— размягчение линолеума, пластика;
— склеивание синтетических пленок, пластиковых изделий, труб.
Иногда строительный электрический фен заменяет паяльную лампу. При этом его преимуществами является отсутствие открытого огня, горючих материалов, можно регулировать мощность и температуру воздуха.

По способу укладки волос фены бывают следующих видов:

Концентраторы снабжены сплюснутой насадкой, формирующей направленный воздушный поток для создания точной укладки волос. Правильно выбранный концентратор дает возможность тщательно обработать волосы, быстро удаляя влагу, и не повреждая их. Используя круглую щетку совместно с концентратором можно делать различные укладки. Необходимо знать, что чрезмерно узкая насадка образует такой поток воздуха, который может при частом применении пересушить волосы. Очень широкая насадка усложняет укладку прически. Нормальной считается насадка толщиной около 10 мм и шириной 9 см при мощности до 2 киловатт.

Диффузоры используются для увеличения объема прически, обладают повышенной эффективностью для бережной и быстрой сушки. Устройство диффузора следующее: к соплу фена фиксируется широкая насадка со специальными «пальчиками», которые могут быть подвижными, либо жестко закрепленными. Такой электрический фен предназначен для разрежения воздушного потока, создавая дополнительный объем и плавные локоны на вьющихся волосах. При приобретении диффузора длина «пальчиков» играет важную роль. Длинные применяют для увеличения объема прически, а короткие – для оперативной сушки корней волос. Подвижные «пальчики» обычно используются для массажа головы.

Стайлеры хороши для выполнения различных укладок, можно самостоятельно сделать красивую прическу, не посещая салон красоты. Обычно такие фены-щетки имеют небольшую мощность.

Если рассматривать все насадки для стайлинга, то их существует большое количество, например:
— Круглая насадка с зубчиками для длинных волос.
— Круглая щетка для создания объема.
— Полукруглая щетка для придания объема корням и выравнивания прядей.
— Расческа для создания объема и выпрямления волос, создания разных видов укладок.
— Вращающаяся щетка для завивки и расчесывания прядей, придания им объема.

Как выбрать электрический фен

Правильный выбор этого бытового помощника позволит создавать красивые прически, ухаживать за волосами и создавать неповторимый стиль.

Сначала необходимо определиться с целью, для которой вы хотите приобрести фен. Если он вам нужен для сушки волос, то необходимо выбирать надежную конструкцию с наименьшим количеством функций. Если фен вам требуется для использования его в путешествиях и поездках, то лучше приобрести специализированную дорожную модель. А если вы любите часто создавать в домашних условиях красивые прически, то вам понадобится устройство с большим перечнем насадок, повышенной мощностью и настройками разных режимов температуры.

Форма

При выборе следует обращать внимание на форму фена. Существует обыкновенный электрический фен, и в виде щетки. Обычная модель имеет ручку, расположенную с наклоном к корпусу. Это не всегда удобно для бытового применения, и к этому нужно привыкать.

Фен-щетка больше подходит для тех, кто осваивает укладку волос на дому. По весу такая модель легче, что позволяет руке не так быстро уставать. Корпус имеет форму цилиндра, позволяет придавать воздушной струе разные направления, применяется для укладки волос с применением разных насадок.

Мощность

Многие консультанты в магазинах, помогая выбрать электрический фен, советуют смотреть только на мощность, и говорят, что чем больше этот параметр, тем устройство лучше. Но это ошибочный подход, и говорит о некомпетентности консультанта. От мощности зависит только температура выходящего воздуха, и скорость сушки волос.

Существуют модели мощностью от 0,2 до 2 киловатт, при этом не всегда повышение мощности влияет на цену устройства. Не следует приобретать наиболее мощные фены, если для вас не важна скорость сушки волос, а только вид прически. При применении очень мощного фена на голове будет полный беспорядок, а укладку вы сделать не успеете.

Температура и режимы

Число скоростей и уровней температуры также важны при выборе электрического фена. Пользуясь несколькими режимами, можно настроить необходимый напор воздуха и менять температуру в заданных пределах. Чем больше режимов имеет электрический фен, тем большее число комбинаций настроек можно сделать для укладки и сушки волос, а также для творчества в парикмахерском искусстве.

Дополнительные элементы

Фрикционные насадки снижают воздействие вибрации фена на руку, предотвращают падение включенного устройства со стола. Такими насадками обычно оснащают профессиональные модели.
Фильтр предотвращает проникновение мусора на электродвигатель.
Щетка для очистки фильтра от мусора.
Датчик влажности – полезный элемент, который помогает выбрать необходимый режим сушки, определяя влажность ваших волос.

Фен - это прибор, при помощи которого мы можем быстро высушить волосы, если спешим утром на работу. И наоборот, можно не спеша сделать объемную прическу на вечер.

Когда ломается такая вещь, то невольно впадаешь в панику. Ведь если отдать его в сервисный центр то на ремонт фена уйдет 2-3 дня. А можно попробовать починить фен самому.

Во всех моделях одинаковый набор деталей:

корпус;
вентилятор;
нагревательный элемент;
модуль управления;
сетевой шнур;

В двух словах принцип работы можно описать так. Вентилятор, засасывая воздух извне, направляет его в сопло, в котором есть спираль. Если она включена, то наружу будет поступать горячий поток воздуха.

Корпус прибора делают из прочного, жаростойкого пластика. Вентилятор собирают на коллекторном электродвигателе постоянного тока. Работает такой моторчик от напряжения 12, 18, 24 или 36 вольт. Редко встречаются движки переменного тока на 220 вольт.

Для нагревателя используют специальный каркас. Делают его из материала, не проводящего электричество и неспособного гореть. На каркас наматывается нихромовая проволока в виде спирали. По числу режимов прибора делают количество участков спирали.

При работе температура нагревательного элемента поднимается. Если его не охлаждать, то в считаные секунды может возникнуть пожар. Роль охладителя выполняет вентилятор.

На случай если вентилятор перестанет работать, предусмотрен термостат. Пару замкнутых контактов размещают на биметаллической пластине. Пластину крепят на каркас с нагревателем.

Когда прибор влючен, термостат обдувается горячим воздухом. Когда температура элемента увеличивается до критической, контакты у спирали размыкаются. Это придумано, чтобы заставить вовремя отключаться нагревательный элемент.

Чтобы проконтролировать работу термостата, иногда устанавливают термопредохранитель. Он одноразового действия. При перегреве он просто сгорает, прерывая электрическую цепь нагревателя, заставляя устройство принудительно выключиться.

Электрическая схема стандартного устройства

Большая часть фенов работает по одной принципиальной электросхеме.

Нагреватель состоит из трех спиралей. Через первую запитуется электродвигатель, а две другие предназначены нагревания. Когда переключатель в положении «выкл», схема обесточена.

Если включить первый режим, то питание пройдет через диод, который изолирует одну полуволну переменного напряжения. В этом положении включается только вторая нагревательная спираль, но не на полную. Мотор вращается на низких оборотах и девайс выдает минимальную мощность.

Во втором режиме диод закорачивается и схема использует обе полуволны переменного напряжения. Вторая спираль начинает работать на полную мощность. Мотор набирает обороты и фен набирает среднюю мощность.

В третьем режиме запитуется еще и третья спираль, и аппарат запускается на полную мощность. Если при работе нажать на кнопку «cool», то она просто заставит отключиться вторую и третью спираль, оставив холодный обдув. Мотор устройства будет продолжать работать.

При работе коллекторного электродвигателя возникнет уровень помех. Чтобы его снизить, в схему подключаются две катушки индуктивности и пара конденсаторов.

Обязательно присутствие термостата, на случай если неожиданно перестанет работать вентилятор. А также двухполупериодного выпрямителя из четырех диодов, для понижения напряжения, до нужного, электродвигателю.

Как разобрать аппарат

Корпус скрепляется шурупами и защелками. Если повезет, то вы с первого раза, сможете разобрать фен. Производители стараются как можно сильнее усложнить процесс и не дать разобрать фен на части.

У каждой марки есть своя сервисная мастерская со своими специалистами по разборке. Обращаясь в эти сервисы, вы приносите дополнительный доход производителю. Вот потому они стараются не давать чинить прибор самостоятельно и идут на разные уловки. Например, головки винтов не открутить обычной отверткой. Понадобится набор с фигурными битами.

Сами головки стараются спрятать за наклейками или пластиковыми пробками. Защелки или разъединяются, или нет. Даже ремонтники не могут иногда разобрать и просто дают им сломаться, чтоб не мучаться.

Типичные неисправности и их устранение

Частые причины неисправностей, с которыми можно справится своими руками.

Ваше устройство не подает никаких признаков жизни

Скорее всего, не подается питание на двигатель. Начинать поиск причин нужно с самого простого. В нашем случае нужно проверить есть ли в розетке напряжение. Сделать это можно индикаторной отверткой. Если с розеткой все в порядке, то принимаемся за сетевой шнур.

Внимательно осматриваем его на предмет изломов, оплывов и порезов. Самые проблемные места – у вилки и в месте соединения с корпусом. Если ничего не обнаружили, то придется разобрать корпус и проверить надежность контактов. Возможно шнур просто отвалился от двигателя и повторная пайка решит эту проблему.

Когда вы разберете фен, то возможно причина молчания сразу бросится вам в глаза. Внимательно осмотрите все контакты, вентилятор и нагревательный элемент.

Возьмите в руки плату модуля управления и проверьте ее на предмет трещин и сгоревших деталей. Найденную трещинку можно легко отремонтировать пайкой, а дорожку вновь покрыть припоем.

Испорченные конденсаторы вздуваются, резисторы чернеют. Их нужно выпаять и заменить на целые. Проверьте предохранитель – возможно он сгорел.

Если ничего не бросается в глаза, то продолжайте проверять шнур. Отсоедините его и прозвоните тестером. В случае обрыва, шнур меняют на новый.

Как проверить кнопку включение/выключение? Она еще бывает совмещена с переключателем режимов. Отсоедините от нее провода и напрямую замкните их. Если фен вновь начал дуть, то меняем кнопку на новую. Прежде чем отсоединить провода, советуем их сфотографировать. Это поможет при обратном подключении.

Таким же способом можно проверить термостат. Соедините провода без него.

Гонит только холодный воздух

Оборванная спираль – это первое, что бросается в глаза при вскрытии внутренностей корпуса. Способы устранения поломки:

Полностью заменить нагревательный элемент на новый.
Засунуть места обрыва в тонкую медную или латунную трубку и тщательно обжать.
Скрепить концы при помощи зажимного контакта.
Просто накинуть витые концы, один на другой.
Скрутить их вместе.

По первому пункту. Где взять новую спираль? Можно купить готовую. Взять из старого фена, если он остался. Можно самому намотать ее из нихромовой проволоки.

Ремонт из второго пункта получается надежным, если под рукой есть кусочек нужной трубки.

Не уступает по качеству и третий способ. В пластине, из которой состоит каркас нагревательного элемента, высверливаем отверстие под маленький болтик или винтик. Закрепляем обрывы на болте между двух шайб. И плотно закручиваем гайку.

Четвертый и пятый способы - временные. Место такого соединения перегорит в скором времени из-за повышенного сопротивления.

Вентилятор работает с заеданиями или не крутится вовсе

Это может быть по двум причинам:

На крыльчатку намотались волосы.
Забился воздуховод.

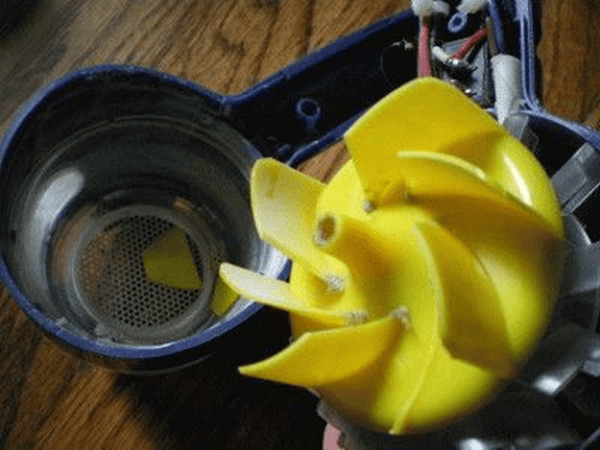

Добравшись до вентилятора, снимите крыльчатку и очистите ее от волос. В моделе может стоять фильтр. Снимите его и почистите.

Неполадки с электродвигателем

Если вы почувствовали неприятный запах горения от своего устройства, то это самая огорчительная из поломок. Значит причина простоя в сгоревших обмотках. В домашних условиях можно заменить мотор на новый. Заниматься его ремонтом нужно в мастерской. Но и там, скорее всего, предложат его заменить.

Если ваше устройство начало время от времени искрить, то можно на какое-то время устранить такую неполадку. Полностью разберите двигатель и зачистите поверхность под щетками. Чтоб улучшить контакт, протрите эти места спиртом. Заодно можете смазать вал двигателя.

Есть мнение, что профессиональные устройства мало чем отличаются от бытовых. И если вы справились с ремонтом домашнего фена для волос своими руками, то так же легко сможете починить парикмахерское оборудование. Мастера по ремонту не советуют ремонтировать такие вещи на дому.

Мы постарались разобрать все основные причины поломок бытового фена для волос. И если возникают хоть какие-то неясности, то это прямой путь в сервисную мастерскую. В начале разговора с мастером узнайте стоимость ремонта. Может дешевле выйдет купить новый.

Без преувеличения можно сказать, что фен живёт сегодня в каждом доме. Этот мягко жужжащий аксессуар, дующий тёплым воздухом, навсегда вошёл в женский арсенал, стал предметом первой необходимости и используется не только для сушки волос, но также для укладки и создания определённых стилей причёски. Однако иногда наступает момент, когда внутри фена что-то начинает безобразно хрустеть, волна тёплого бриза превращается в северный ветер, а внутренний голос настойчиво подсказывает, что нужна срочная починка.

Конструкция фена для сушки волос

Принципиальное устройство всех фенов можно считать идентичным. Разобраться с ним под силу каждому человеку, владеющему отвёрткой и базовыми школьными знаниями об электротехнике.

Каждый фен состоит из четырёх основных частей:

Электромотор. Двигатели бывают нескольких видов - на 12, 24 или 36 вольт. Это сделано для того, чтобы обезопасить пользователя. Ток из сети имеет напряжение 220 В и является опасным для здоровья человека. При помощи электронной схемы происходит понижение напряжения, благодаря чему крыльчатка, нагнетающая воздух к соплу, работает от небольшого мотора постоянного тока, который абсолютно безопасен для человека.
Фен работает от электродвигателя, к которому подаётся пониженное питание из соображений безопасности
Вентилятор. Его задачей является создание воздушного потока. В корпусе фена проделаны специальные отверстия, через которые крыльчатка всасывает воздух и направляет его в нужном направлении. Обычно пропеллер выполнен из пластика и вращается на металлическом стержне, который служить ему осью. С одной стороны ось соединена с электромотором, с другой - крепится к опоре, снабжённой скользящей втулкой.
Крыльчатка забирает воздух через щели в корпусе фена и гонит его в сторону сопла
Нагревательный элемент. Как правило, это спираль из нихрома. При подаче тока она начинает раскаляться и нагревать проходящий воздух до нужной температуры. В хорошем фене спираль рассчитана так, чтобы нагретый воздух не пережигал волосы, т. е. температура его не превышала 50–60 o C.
В продвинутых моделях фенов установлено несколько спиралей для обеспечения работы устройства в двух или трёх режимах нагрева
Электронная схема. Служит для преобразования тока и регулировки режимов работы прибора. При помощи клавиш, расположенных на корпусе фена, можно отключать или подключать спираль, повышать или понижать скорость воздушного потока.

Следует отметить, что эффективность прибора в целом зависит от слаженности работы всех конструктивных компонентов. Если, например, воздушный канал забит и скорость потока замедлена, спираль обязательно начнёт перегреваться, а это повлечёт либо выход её из строя, либо повышенную температуру исходящего потока. Нарушение работы электронной схемы может привести к падению напряжения на электромоторе, вследствие чего фен будет работать не в полную мощность.

Первое упоминание о фене связано с именем французского парикмахера Годфруа (A. Godenfroy). Именно он в 1888 г. предложил своим клиентам сушить волосы при помощи запатентованного устройства, работающего от «любого источника тепла». В 1908 году известная берлинская электротехническая фирма AEG зарегистрировала торговую марку «Фён», что в переводе с немецкого означало «тёплый альпийский ветерок». Первые приборы были довольно громоздкими и тяжёлыми, корпус состоял из металлического кожуха и весил около 2 кг.
Прототипы современного фена были большими и тяжёлыми

Возможные неисправности фена и их устранение

К сожалению, техника имеет свойство ломаться. И часто - в самый неподходящий момент. Даже дорогие модели, выпускаемые уважаемыми фирмами, могут выйти из строя. Причиной этого может стать как несоблюдение правил эксплуатации, так и независящие от человека факторы. Например, скачки напряжения в сети, играющие дети или домашние животные, у которых режутся зубы. Ситуации бывают разные, но в любом случае не стоит экстренно бежать в магазин за покупкой нового прибора. Возможно, разобравшись в причине поломки поближе, можно восстановить нормальную работу фена без посторонней помощи, своими руками.

Нижеследующая информация о ремонте не относится к моделям нового поколения, оснащённым ионизаторами воздуха и инфракрасными излучателями. Устройство таких фенов значительно сложнее, ремонтировать в домашних условиях их не рекомендуется.

Отсутствие питания

При возникновении неполадок в работе прежде всего нужно обратить внимание на состояние сетевого шнура и провести его визуальный осмотр. Он не должен греться во время работы. Если на нём есть какие-либо повреждения изоляции, переломы или вздутия, нужно проверить, поступает ли ток к прибору.

Фен может не включаться из-за повреждения изоляции кабеля

Для этого нужно:

Разобрать корпус и при помощи индикатора напряжения протестировать контакты питания внутри фена. Для разборки требуется найти и открутить все винты на кожухе. Иногда кроме них применяются защёлки - их нужно аккуратно разъединить так, чтобы не поломать хрупкую пластмассу. В некоторых моделях шурупы закрыты декоративными заглушками или наклейками. В таком случае их осторожно снимают, подцепив отвёрткой за край. Перед тем как разбирать фен, не забудьте отключить его от сети, выдернув шнур из розетки .
Открутив все винты, нужно осторожно поддеть пластмассовые заглушки и разъединить корпус
Далее провода идут к кнопке включения. Нужно проверить, чтобы переключатель свободно двигался, не был забит посторонним мусором или слипшейся пылью. Если контакты работают исправно, их цвет будет ровным, без признаков обугливания. Перегретая медь из жёлтой становится тёмно-синей, что является признаком неправильной работы.
Необходимо проверить все контакты на обугливание или на изменение цвета, которое также является признаком неправильной работы цепи питания

В случае обнаружения повреждений контакты нужно зачистить ножом или наждачной бумагой, но ни в коем случае не влажной тканью. Иногда этого достаточно, чтобы восстановить нормальную работу прибора.

Включить прибор на несколько секунд в сеть. При этом клавиша включения должна быть в положении «Выкл.» или Off. Для проверки наличия напряжения поднести индикатор обеим клеммам кнопки.

Если на проверяемом контакте есть «фаза», лампочка индикатора загорится

Лучшим решением проблемы повреждённого шнура питания будет замена его на новый. Но если заменить кабель возможности нет, можно выйти из положения, зачистив «плохие» контакты и соединив их при помощи скрутки. Место соединения нужно тщательно заизолировать диэлектрической липкой лентой.

Если вы устранили повреждение шнура питания, соединив провода вскрутку, обязательно обмотайте открытое место изолентой

Если проблема в кнопке, её нужно почистить и подтянуть винты крепления клемм. В крайнем случае можно временно отключить кнопку, соединив провода напрямую. В этом случае мотор будет включаться сразу после подсоединения шнура к розетке.

Если кнопка управления феном вышла из строя, до приобретения новой детали провода можно соединить напрямую, правда, при этом некоторые режимы прибора перестанут работать

Не работает вентилятор

Самая распространённая причина остановки вентилятора - волосы. Во время работы фен затягивает мелкие волоски внутрь и они наматываются на ось пропеллера. Со временем вращение затормаживается и в конце концов прекращается вообще. Очевидно, что лучше периодически чистить вентилятор и не доводить ситуацию до критической. Тем более что сделать это легко - пинцетом или небольшой щёткой извлечь волоски из крыльчатки не составит большого труда.

Снаружи можно почистить отверстия для забора воздуха, а для того чтобы добраться до вентилятора, нужно разобрать корпус

Критерием нормальной работы вентилятора служит свободное вращение пропеллера на оси двигателя.

Если ситуация повторяется часто, нужно внимательно обследовать обратную сторону воздушной трубы. Возможно, повреждена решётка воздухозаборника и через неё проникает слишком много посторонних предметов. Выйти из положения можно, наклеив на решётку москитную сетку или марлю, но держаться она должна прочно, чтобы её не засосало внутрь. В некоторых моделях предусмотрен входной воздушный фильтр. Возможно, пришло время его почистить или заменить.

Фильтр расположен в задней части фена, со стороны воздухозаборника

Исходящий воздух не нагревается

Спираль является одним из самых уязвимых мест всех фенов. Несмотря на то, что современные нагревательные элементы достаточно надёжны, на них сильно влияет исправное состояние всех других конструктивных элементов. Хорошо, если в приборе предусмотрено автоматическое отключение спирали при перегреве. Если же нет, то сгореть она может если, к примеру, забился пропеллер или неисправен электромотор. Первым признаком превышения нагрузки на спираль служит характерный запах гари, который возникает при работе фена.

Запах может сохраняться и после отключения прибора, что говорит о необходимости проверки исправности электромотора.

Другим косвенным свидетельством чрезмерного нагрева спирали может служить высокая температура корпуса. Нагреваться он не должен. Аномальное повышение температуры свидетельствует о неисправности.

При перегреве нагревательная спираль разрывается

Ремонт нагревательного элемента также начинается с разборки фена. Чаще всего разрыв виден невооружённым глазом. Если повреждение не носит тотальный характер (оплавление больших участков или разрывы в нескольких местах), устранить его несложно. Нужно лишь снова соединить концы спирали. Лучше всего, конечно, их спаять, но если специальных навыков нет, можно жёстко скрутить, сжав соединение плоскогубцами. Так как нихромовая проволока довольно тонкая, при включении на стыке образуется микроэлектрическая дуга и концы спирали свариваются.

Важно не только восстановить целостность нагревателя, но и определить причину, приведшую к перегреву. Иначе очень скоро всё повторится. Если вскрытие показало, что спираль повреждена в нескольких местах, лучше заменить её целиком. При этом подбирать нагревательный элемент нужно той же фирмы-производителя, что и фен.

Интересно, что возникнув как парикмахерский аксессуар, фен вскоре нашёл применение в таких отраслях хозяйства, как строительство и электромонтажная пайка. Технические фены применяются во многих процессах обработки строительных материалов, для ускорения процесса просушки, нагрева клеевых составов, термоусадочных трубок и т. д. Сегодня даже для розжига углей в мангале применяют специальный высокотемпературный фен.

Видео: разборка и ремонт фена Maxwell

Проблемы с электродвигателем

Двигатель предназначен для вращения вентилятора. Обычно в хорошем фене есть клавиша переключения скоростей, при помощи которой выбирается оптимальный режим подачи воздуха. Управление происходит за счёт изменения силы тока, подаваемой на двигатель. Для этого внутри корпуса расположена электронная схема, которая тоже, кстати, может выйти из строя.

Электропривод вентилятора фена обеспечивает его вращение на разных скоростях в зависимости от выбранного режима работы

Характерными признаками испорченного мотора являются треск при включении и неравномерность работы. Сухие разряды возникают вследствие пробоя изоляции обмоток. Иногда слышен гул внутри прибора, но вентилятор не вращается. Возможно появление запаха горелой проводки.

Двигатель постоянного тока имеет несколько обмоток, обрыв которых является самой частой причиной выхода его из строя

Ремонт двигателя в домашних условиях достаточно затруднён. Это связано с его малыми размерами и необходимостью применения специальных приборов для диагностики. Если же сгорели обмотки якоря, то перемотать их можно, только используя специальные приспособления. Гораздо легче просто заменить испорченную деталь. Тут нужно лишь аккуратно извлечь старый мотор, а на его место вмонтировать новый.

Видео: как разобрать и отремонтировать фен Scarlett

Неполадки блока управления

Работа всех узлов внутри фена взаимосвязана. И основным координирующим звеном является электронный блок управления. Кроме трансформации переменного тока в постоянный он осуществляет изменение режимов работы мотора, регулирует степень накала спирали. Схема относительно несложная, но профессионально разобраться в ней может лишь специалист.

Электронная схема расположена возле кнопок управления внутри рукоятки

Из-за перепадов напряжения в сети, нарушения правил эксплуатации или попадания влаги на электронную плату может возникнуть нарушение нормальной работы блока. Визуально это выражается в изменении внешнего вида деталей. Конденсаторы деформируются, вздуваются. Сопротивления (резисторы) темнеют и обугливаются. Соединительные дорожки на печатной плате могут оплавиться и разорваться. При наличии запасных радиодеталей и паяльного оборудования можно произвести замену и восстановить работу электроники. Но можно заменить блок и целиком.

Для ремонта электронной платы необходимо иметь специальные приборы и квалификацию

Если говорить о порядке диагностики сломавшегося прибора, то её следует проводить по принципу «от простого к сложному». Это значит, что вначале нужно осмотреть механическую часть (шнур, кнопки, крыльчатку). Затем - электрическую, проверить целостность соединительных проводов, контакты и клеммы, работу электродвигателя и спирали. И, наконец, провести ревизию электроники - блока управления, других систем и блокировок. Если осмотр микросхемы не дал вразумительных результатов, её проверяют при помощи тестера.

Видео: диагностика и ремонт фена

Как снять крыльчатку вентилятора

Зачастую в фенах повреждаются лопасти крыльчатки. Это происходит постепенно, по мере накопления постороннего мусора, затягиваемого воздушным потоком через сепаратор. Однажды количество инородных помех превышает критическое состояние и лопасти трескаются. Происходит это во время включения прибора, когда мотор набирает обороты и вращательное усилие становится максимальным.

По мере накопления мусора и пыли внутри фена лопасти вентилятора испытывают всё большее сопротивление при вращении и, наконец, ломаются

Первым признаком сломанной крыльчатки является появление вибрации. Кроме этого, можно услышать, как трещат осколки пластика внутри корпуса. Если такое случилось, крыльчатка подлежит замене. Нужно снять защитный кожух, внимательно осмотреть устройство крепления пропеллера к мотору. В разных моделях соединения бывают разными. Но принцип, как правило, один - ось крыльчатки напрессована на привод электромотора. В большинстве случаев её несложно снять, осторожно поддев отвёрткой. Иногда для этого нужно извлечь мотор с пропеллером из корпуса и уже после этого отсоединить лопасти.

Все ремонтные работы проводятся только при отключённом питании бытовой техники. Это лучшая гарантия безопасности. Если фен находится на гарантийном обслуживании, все текущие проблемы целесообразнее решать в специализированных организациях. Самостоятельный ремонт и неправильная эксплуатация отменяет гарантийные обязательства производителя. Прежде чем использовать прибор, нелишним будет внимательно ознакомиться с рекомендациями предприятия-производителя.
