Правильное устройство электрощита в квартире. Схема электрического квартирного щитка — однофазный вариант

Как театр начинается с вешалки, так электрическая сеть любого дома начинается с электрощита – наиболее сложного и важного элемента цепи. Щиток – центральный узел управления электрикой вашего дома или участка. От его правильной работы зависит и надежное снабжение энергией всех потребителей энергии, и безопасность хозяев.

Правила сборки электрических щитов

Щит – электрооборудование высокого класса опасности. Собрать его самостоятельно можно, лишь имея соответствующий опыт и необходимые знания. Как минимум, нужно разбираться в схемах и принципах работы модульных аппаратов – УЗО, дифавтоматов и т.п. Поэтому многие предпочитают заказывать разработку схемы и сборку щитов у профессиональных монтажников.

Многие пользователи FORUMHOUSE успешно справляются с этой задачей сами, прислушиваясь к рекомендациям более опытных форумчан. В накопилась значительная коллекция электрощитов различного назначения и успешных щитов своими руками.

Устройство распределительного щита

В этой вводной статье, с помощью пользователей форума, мы расскажем, каким должен быть правильный монтаж электрощитов и постараемся отразить важные детали, на которые следует обратить внимание, если вы решились на сборку своими руками.

Случается, что неопытные домовладельцы путают два разных вида устройств: вводной щит учета (ЩУ) и распределительный щит (ЩР). В первом случае щит (а точнее – шкаф, располагающийся на улице, на опоре) содержит минимум оборудования: пломбируемые вводный автомат защиты, счетчик учета электроэнергии и УЗО (устройство защитного отключения). Распределительный же щит, в отличие от шкафа, устанавливается обычно в помещении, и, в зависимости от числа потребителей, может содержать десятки дифавтоматов и УЗО.

Сборка ВРУ своими руками.

Есть вариант, когда учет и распределение электроэнергии объединены в одном вводно-распределительном устройстве (ВРУ). Однако энергосбытовые организации сейчас всегда требуют расположения прибора учета электроэнергии на уличных опорах или фасаде – в пределах доступности для инспектора. Законность этого правила вызывает очень большое сомнение, но размещение домашних групповых автоматов в уличном щите подходит разве что для домика на дачном участке, гаража и других небольших строений.

Для загородного дома с большим количеством потребителей энергии выполнить такой вариантустановки едва ли возможно: придется тянуть от щита к дому несколько групповых линий, расположенный на солидной высоте щит (автор схемы консультант форума Avs7153 Александр Свешников).

Наблюдатель :

– Минимально возможное количество контактных соединений, под пломбой – только одно критичное контактное соединение, соответственно – надежность и безопасность выше, чем в остальных схемах ЩУ с большим количеством контактных соединений!

В специальном разделе форума можно подробнее ознакомиться с вариантами от Наблюдателя.

Принцип сборки электрощита

Перед сборкой любого распределительного электрощита делается составление его схемы, в которой обязательно должны быть отображены все модули (дифавтоматы, УЗО, контакторы и т.п.), сечения всех используемых кабелей и проводов, мощности нагрузки линий. Лучший вариант, если у вас уже есть готовая схема электроснабжения дома – это значительно облегчит задачу. Будет понятно, сколько оборудования вам предстоит использовать, какие автоматы или УЗО подбирать, исходя из сечения кабелей и проводов и имеющихся у вас бытовых приборов.

Для планирования распределительного щита нужно знать :
Суммарную потребляемую мощность всех электроприборов и отдельно – мощность энергопотребления в каждой выделенной группе – для подбора автоматов соответствующих параметров;

Все возможные варианты нагрузки на сеть;

Тип разводки в доме: от него зависит число идущих к щитку линий;

И главное: какие электроприборы будут установлены в доме.

В зависимости от места использования, вы можете делать металлический или пластиковый, навесной или встраиваемый электрощит. Здесь выбор зависит от ваших индивидуальных условий и предпочтений, однако есть такой важный параметр, как степень защиты от пыли и влаги. Щиты с разной степенью защиты имеют разную маркировку.

Denverus :

– Степень защиты щита правильно подбирать под внешние условия. Для уличного ящика, не в тропиках или Сахаре, достаточно IP54. Он может находиться в квартире – лишь бы сверху не залило. Если щит рядом с мощными системами полива, то опять же – IP65 минимум.

Пластиковые щиты чаще устанавливают на стене внутри помещений. Более прочные и стойкие к атмосферным воздействиям металлические щиты-шкафы находятся на улице. Встраиваемые щиты хорошо подходят для перегородок из гипсокартона, в которых легко организовать нишу. Размещать щиток нужно так, чтобы им было удобно пользоваться.

Avs7153 :

– Маленькие щиты размещаются центром на уровне глаз, большие (метра по полтора) – так, чтобы дотянуться до верхнего ряда без табуретки. Для официальных счетчиков электроэнергии – 0.8-1.7 м от пола до клемм.

Выбор правильный модели щита во многом зависит от финансовых возможностей домовладельца, но за дешевизной гнаться не стоит. Дешевые щитки изготавливаются из дешевого материала, пластмассы плохого качества, хрупкой и со временем желтеющей. Такой щиток придется самостоятельно «колхозить», дорабатывая под ваши потребности. Щиты от зарекомендовавших себя производителей собираются по принципу конструктора, в них все рассчитано для удобного монтажа грамотной и безопасной электрической системы.

Важный параметр при выборе электрощита – его размер, то есть, число модулей, которые он может вместить. Один однополюсный выключатель - автомат занимает один модуль. Размеры всего щитового оборудования также кратны ширине модуля, поэтому, зная нужное вам число автоматов, УЗО и других устройств., легко рассчитать, какого размера щит вам потребуется.

Число модулей основных элементов щита:

однополюсный автомат – 1 модуль;

однофазный двухполюсный автомат – 2 модуля;

трехполюсный автомат – 3 модуля;

однофазное УЗО – 3 модуля;

трехфазное УЗО – 5 модулей;

трехфазный дифавтомат – 6-8 модулей.

Щит рекомендуется выбирать с некоторым запасом модулей. Так, если для размещения всех элементов достаточно 12 модулей, лучше приобрести щит на 16 – на случай будущего изменения схемы электроснабжения или появления в доме новых электроприборов, требующих автоматических устройств или УЗО. Неиспользуемые модули, для безопасности и эстетики, должны быть закрыты заглушками. Для этого применяются специальные пластиковые заглушки в электрощиток.

При сборке сложного щита с большим количеством комплектующих для простоты монтажа хорошо их для порядка заранее промаркировать в соответствии со схемой, советует Olechka . Будет наглядно и аккуратно.

Обозначения для маркировки монтажных комплектующих:

Q1, Q2,… – рубильники, автоматы; DQ1, DQ2,… – УЗО; ADQ1, ADQ2,… – ДИФы; ХТ1, ХТ2,… – кросс-модули; HL1, HL2,… – световая арматура; Х1, Х2,… – клеммы; N1, N2,… – нулевые шины, номер шины соответствует номеру УЗО; Гребенкам следует дать обозначение аббревиатурой и номером УЗО, с которого берем фазу.

Монтировать на щите модульную аппаратуру несложно: внутри щита устанавливают стандартные DIN-рейки, на которых простым нажатием до щелчка фиксируют все автоматы и УЗО. Снять или переместить их при необходимости тоже просто, достаточно отжать губку автомата отверткой. Чтобы автоматы «не ездили» по DIN-рейке, можно использовать специальные ограничители. Также внутри щита устанавливают две шины, предназначенные для соединения вместе всех нулевых и заземляющих проводников. Нулевая шина обязательно должна быть в закрытом диэлектрическом корпусе или отделена от металлического корпуса электрощита пластмассовой изоляцией.

Для соединения между собой полюсов автоматов часто используют перемычки из провода, но гораздо удобнее и эстетичнее применять для этого специальную медную шину-гребенку. Так или иначе, важно надежно соединять клеммы автоматики с гребенками или проводами, чтобы обеспечить хороший контакт.

После сборки и проверки щита остается «последний штрих»: нужно подписать все оборудование. Для этого может использоваться перманентный маркер, а еще лучше – сделать простые, но красивые и информативные наклейки. Пример от нашего пользователя:

– Для крепления наклеек потребуются двусторонний скотч, обычный прозрачный скотч, канцелярский ножик и линейка. Отрываете одну сторону двойного скотча, наклеиваете на липкую сторону бумажку с маркировкой, сверху заклеиваете прозрачным обычным скотчем, отрезаете края ножом – и у вас наклейка.

По такому же принципу можно «заламинировать» скотчем и общую схему щита и расположить ее на внутренней стороне дверцы, если это позволяет его конструкция.

Самостоятельная сборка щита и ввод его в эксплуатацию является не таким уж сложным делом. Оно вполне по силам многим домовладельцам. Однако к этой работе нужно подойти со всей ответственностью, ведь именно от правильной или неправильной сборки щита будет зависеть не только надежность работы системы электроснабжения вашего дома, но и, в первую очередь, безопасность домочадцев и сохранность вашего имущества.

Присоединяйтесь к обсуждению вопросов по электрощитов. Смотрите фото со ссылками на их подробную сборку. Предлагаем вам экспертную оценку щита для небольшого дачного дома, советы, рекомендации и Смотирите наше видео с рекомендациями по увеличению электрической мощности в доме с помощью инвертора, а также информация и советы по устройству электрощита.

Прежде всего, если вы приступаете к электромонтажным и любым работам с электричеством и электроустановочными изделиями, соблюдайте .

Об электрощите частного дома

Электрощит или иначе силовой щит это основа основ всего электрообеспечения частного дома. В электрощит подводится питающий кабель к дому, в щит сводятся все электрические цепи (группы) дома. В нем устанавливаются защитные устройства (УЗО) для защиты людей, и автоматические выключатели для защиты электропроводки и дома от перегрузки и короткого замыкания.

Кроме этого, в щите дома нужно предусмотреть установку автоматов защиты для силового оборудования дома, например, котла отопления, системы вентиляции, автоматики водоснабжения.

Оборудование для щита дома, а также для всего дома, лучше покупать в магазинах с качественными поставщиками. Например, водонагреватели нас на сайте https://grostal.ru/vodonagrevateli/ Интернет-магазина радиаторов, батарей, водонагревателей, вентиляционных решеток и всего что нужно для эффективного обогрева и проветривания помещений.

Сборка электрощита в частном доме — общие понятия, которые нужно знать

Чтобы собрать щит своими руками придется ознакомиться с некоторыми общими понятиями.

В предыдущем параграфе, я сказал, что в щит подводится вводной кабель и в нем распределяется электроэнергия по группам. Правильно, такие щиты называются, ВРУ (вводно-распределительные устройства). Ставятся они в выделенном помещении дома (щитовой), достаточно удобны, правда, громоздки.

Но не все, так радужно. Районные энергетические организации, которые будут принимать электропроводку дома, для подключения его к общей электросети требуют, и это по закону, разделять вводной щит и распределительный щит.

Вводной щит

Вводной щит или вводное устройство (ВУ) ставится на улице или столбе ВЛИ, от которой делается отвод к дому. В нем устанавливается счетчик учета, вводной автомат защиты, общее УЗО дома, грозозащитные разрядники и ограничители перенапряжений. Два последних устройства многие не ставят.

Вводное устройство (ВУ) должно закрываться, а для контроля, за счетчиком учета, в дверце должна быть предусмотрено окошко. Скажу больше. Многие делают ввод электропитания в дом следующим образом.

Перед установкой, подпишите маркером, кокой группе принадлежит какое оборудование. Подписывайте и автомат и площадки под (над) модулями. Не забываем, на дверцу щита прикрепить, схему сборки щита.

Для соединения автоматов защиты со стороны питания, соединяются специальными гребенками. Они умешают количество проводов в щите и упрощают монтаж. Кстати, для расключения щита применяется одножильный медный провод ПВ3. В водном щите- 6 или 10 мм 2 . В распределительном щите ПВ3 4 мм. Провод ПВ3 многожильный, поэтому требует установки обжимных . Без наконечников, контакт может со временем ухудшаться.

Вывод

Сборка электрощита в частном доме своими руками, работа не простая и ответственная. Но при последовательном подходе, тщательной подготовки и аккуратности выполнения работ позволят собрать и монтировать щит своими силами.

Ставший давно привычным электрический ток выступает своего рода основой жилищного комфорта, хозяйственного быта. Сложно представить современный дом без оснащения электрическим потенциалом.

Но все сложности электрики начинают проявляться только в моменты, когда приходится с этим сталкиваться непосредственно хозяевам квартир или домов. Например, сборка электрощита – на первый взгляд простое дело, а на практике оказывается довольно сложным процессом.

Тем более сложность удваивается по отношению к электрикам-самоучкам, кто недостаточно знаком с тонкостями электромонтажа и электричества в целом. Поэтому рассмотрим тему сборки электрического щита, как одну из ступеней практики начинающих.

Прежде чем будет рассмотрен процесс установки самого электрического щита, а также процесс его сборки, правильным будет понять саму эту систему. На практике используются различные интерпретации названия щита, но суть конструкции от разных наименований не меняется.

Предназначение, в данном случае, очевидное – принимать централизованный электрический потенциал и распределять этот потенциал по отдельным участкам территории, в частности, территории квартиры или жилого дома.

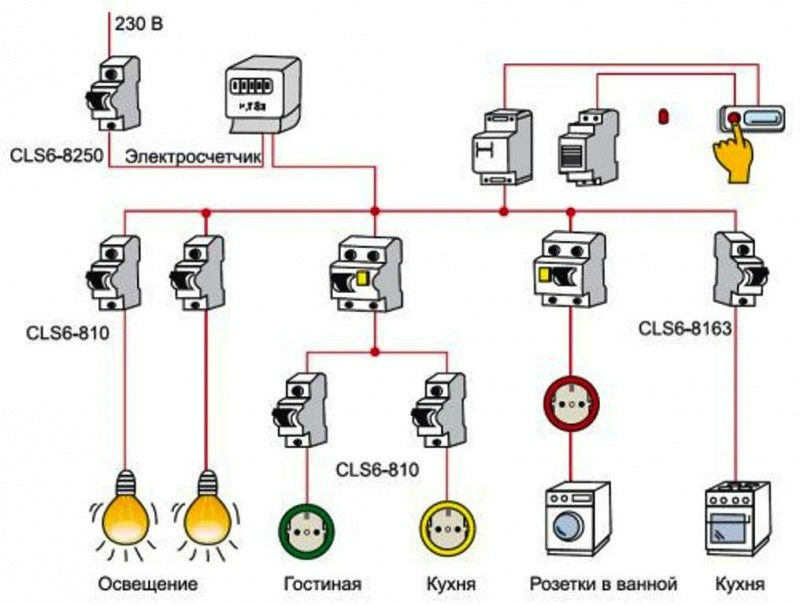

Схема распределения электричества (классический вариант): 1 – автоматический выключатель на вводе; 2 – прибор учёта электричества (счетчик); 3 – группа секторных автоматических выключателей; 4 – изолированная шина с винтовыми зажимами под нулевые проводники; 5 – изолированная шина с винтовыми зажимами под заземляющие проводники; 6 – распределение энергии по секторам

Кроме функции распределения, установка электрощита обеспечивает функционал защиты сегментов участка сети путём монтажа внутри короба шкафа щита и прочих защитных устройств.

Также схема конструкции может предусматривать внедрение контрольных функций – монтаж приборов, выполняющих:

отслеживание частоты тока;
контроль уровня напряжения;
проверку наличия фазы и т.д.

Как правило, функциональность электрощита определяется уровнем сложности электрической сети, а также технологическим (бытовым) оборудованием, включенным в состав эксплуатируемого участка.

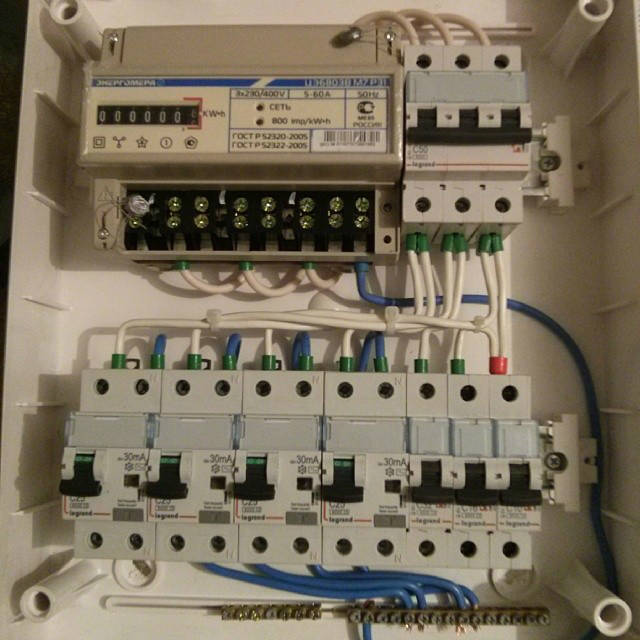

Вариант бытового электрощита в реальном исполнении: 1 – автомат ввода силовой линии; 2 – счетчик энергии; 3 – группа секторных автоматов; 4 – защитное устройство (УЗО); 5 – монтажная траверса (DIN-рейка); 6 – рейка изолированная с винтовыми зажимами под «ноль»; 7 – рейка изолированная с винтовыми зажимами «земли»

Несмотря на относительно малые габариты конструкции, что является характерным признаком бытовых сетей, монтаж домашнего распределительного щита является важным процессом, которому следует уделить особое внимание.

Здесь недопустимы соединения низкого качества, применение схем включения, предварительно не рассчитанных, а также отказ от использования надёжных заземляющих элементов.

Расчёты и составление схемы

Чтобы разобраться с тем, как собрать бытовой электрощиток, нужно предварительно составить схему такой конструкции. В свою очередь, составлению схемы предшествуют расчёты, при помощи которых подбирается электрическая аппаратура.

Удачный пример распределения составляющих компонентов внутри электрического щитка бытового назначения. Ничего лишнего, рационально расставленная аппаратура, достаточно свободного места

Электрические детали, составляющие внутреннее содержимое электрощита, обычно представлены следующим набором:

автоматические выключатели;
предохранительные колодки;
контактные шины;
пакетные переключатели;
аксессуары, например, скобы, зажимы, проходные втулки и др.

Несмотря на относительно невысокие требования к бытовому электромонтажу, по сравнению с промышленным вариантом, принцип распределения энергии остаётся незыблемым. То есть каждая группа потребления выстраивается отдельным сегментом общей сети.

Пример расчёта и подбора автоматов под каждый отдельный сегмент схемы: 1 – сегмент освещения (автомат 10А); 2 – электрические розетки одной комнаты (автомат 16А); 3 – электрические розетки второй комнаты (автомат 16А); 4 – бытовая электрическая плита (автомат 25А)

Дом или квартира в современном оснащении традиционно содержат технику достаточно высокой мощности. К примеру, электроплита, микроволновая печь, стиральная машина.

Оборудование подобного класса подключается отдельной группой когда выполняется монтаж внутри распределительного щита. Соответственно, эта группа требует устройства индивидуального узла коммутации и блокировки.

На такую группу делается суммарный расчёт потребляемой мощности с учётом коэффициента запаса прочности. Другими словами – взятые из паспорта данные мощности на электрические машины суммируются.

К полученной сумме добавляют запас прочности – примерно 30% от полученной суммы. В результате есть значение мощности, по которому подбирают электрическую аппаратуру на монтаж узла группы – пакетник, коммутирующий автомат, предохранительную колодку.

Натуральный вид примера сборки внутри бытового электрического щитка, где организовано распределение энергии по секторам в зависимости от потребляемой мощности и назначения сектора

Аналогичным способом создаётся любая другая группа отдельного сегмента сети, к примеру, отдельно на розетки, на освещение, на систему теплого пола и др.

Для стандартных квартир создание большого количества групп является не актуальным. Здесь обычно ограничиваются двумя, максимум тремя группами. А вот для загородной недвижимости схемы мультигрупповые – явление вполне обыденное.

Пошаговый процесс монтажа

Монтажные работы и сборку щитка можно выполнить своими силами. Но для этого потребуются знания и электромонтажные навыки.

Более того, подключение электрощитка к линиям электропередач возможно лишь профессиональным электриком, который имеет соответствующий доступ на выполнение этих работ. Самовольное подключение опасно для здоровья и жизни, и чревато большими проблемами, в числе которых штрафы.

А вот подготовить бокс, приобрести нужные автоматы и прочие комплектующие можно своими силами. Как это правильно сделать, рассмотрим подробнее.

Этап #1 – подготовка к установке шкафа

Установка «с нуля» обычно предполагает наличие уже подготовленной строителями ниши в стене и выведенные в области этой ниши все , принадлежащие квартирной (домашней) схеме.

Выглядит такой «пейзаж» обычно как вырубленная в стене прямоугольна ниша, куда в первую очередь нужно подобрать шкаф соответствующих (подходящих) размеров.

Коммерческий рынок предлагает готовые электрощиты различных форм и размеров. К тому же последние годы отмечается «нашествие» электрических шкафов, сделанных на основе пластика. Интересный по дизайну вариант для квартир из самозатухающего пластика

Если же подготовленное место отсутствует, придётся делать нишу своими руками или же применить монтаж настенного вида.

Во втором случае делается разметка места установки с учётом габаритных размеров электрического щитка. В принципе, это стандартные строительные работы, не представляющие каких-то особых сложностей.

Шкафы под электрический щит собираются из материалов прочных и крепких, но относительно лёгких.

Как правило, для изготовления ящика применяется:

тонкостенный (1-1,5 мм) листовой металл;
уголки металлические соединительные;
винты и гайки.

В большинстве случаев приобретается уже готовый ящик, ведь ассортимент в продаже огромный, включая пластиковые изделия. Классическая форма конструкции – прямоугольник или квадрат.

Более надёжная конструкция ящика под щиток, заводского исполнения, сделанная из тонкостенного листового металла. Этот вариант конструкции более надежный по сравнению с пластиковыми изделиями

Устаревшие конструкции шкафов предполагали установку внутри задней панели на основе диэлектрических материалов (эбонит, текстолит и т.п.), где крепилась электрическая аппаратура. В принципе, такую схему для быта допустимо применять и в современных условиях.

Этап #2 – внутреннее наполнение электрошкафа

Современная архитектура несколько иная. Шкаф полностью выполняется металлическим, а внутри, на задней стенке, устанавливаются также металлические траверсы (DIN-рейки).

На эти траверсы «надевается» вся техническая аппаратура:

автомат;
выключатель;
прочие электроустановочные изделия.

Согласно современным стандартам, любой из вышеприведенных элементов имеет конструктивное исполнение под установку на DIN-рейке. Также полезно подписать все устройства, установленные на рейке, и дополнительно составить схему с подписями всех потребителей электроэнергии в квартире/доме.

Конечно же, можно отойти от этих правил, учитывая, что монтаж на траверсах попросту обеспечивает удобство установки/съема аппаратуры. Но тогда следует обдумать варианты надежного крепления.

Практически все современные конструкции электрических щитов оснащаются специальными траверсами (DIN-рейками), на которых без использования винтов устанавливается вся аппаратура щита

Помимо din-реек, внутри, обычно в нижней части, монтируются одна-две изолированные пластины с винтовыми зажимами – шина под нулевые и заземляющие проводники. Дополнительные шины могут использоваться под контактные группы низковольтной аппаратуры – реле, модемы, и др.

Ящик электрического шкафа рекомендуется делать просторным, насколько это позволяют размеры вырубленной в стене ниши. Размещать аппаратуру внутри следует рационально, с таким расчётом, чтобы удобно обслуживать и снимать на случай замены.

То есть, сборке ящика, опять же, должен предшествовать расчёт требуемого пространства под установку компонентов сборки. Любой электрический шкаф должен оснащаться дверкой и замком.

Этап #3 – выполнение ввода проводников

Подведенную силовую линию, а также проводники и кабели, выведенные непосредственно из квартиры (дома), необходимо заводить внутрь собранного шкафа. Соответственно, потребуется наличие достаточного числа отверстий на верхней и нижней сторонах ящика.

Диаметры отверстий должны обеспечивать свободное протягивание кабелей (проводов). При этом каждое отверстие требуется оснастить защитным изолирующим кольцом (резина, пластик).

Технике ввода кабеля централизованного питания и кабелей, отводимых в схему квартиры (дома), следует уделять особое внимание. На картинке грубейшее нарушение, когда кабели пропущены в отверстия щитка без защитных изолирующих колец

На входе и выходе кабеля, как правило, устанавливаются прижимные хомуты, посредством которых проводник надежно закрепляется к стенке шкафа при внутреннем монтаже и/или к опорной плите (пластине), на которой закреплен шкаф при наружном монтаже.

Также на боковой или нижней стенке конструкции делается интерфейс заземляющей шины. Высверливается отверстие под болтовое соединение или используется готовое, если такое предусмотрено на корпусе бокса. К этому соединению в процессе монтажа подводится шина заземления.

Этап #4 – закрепление щита на стене

Все выше описанные действия удобнее выполнять вне зоны основного монтажа. А именно:

сборка и подготовка шкафа;
монтаж траверсных путей (DIN-реек);
размещение и крепление нулевых шин;
подготовка проходных отверстий;
размещение коммуникационной аппаратуры;
установка дверки и замка.

Опытные электромонтажники советуют крепить в выделенной области строительной ниши уже подготовленный, собранный и даже частично укомплектованный, ящик.

Строительным проектом обычно предусматривается ввод анкеров для закрепления электрощита. Если таковые отсутствуют, нужно подготовить надежную основу под крепеж.

Один из широко распространенных способов устройства электрического щитка – в стеновой нише, когда после посадки металлического ящика на крепкие анкеры, последующей сборки и тестирования схемы, корпус снаружи дополнительно обмуровывается строительным раствором

Вариантов изготовления анкерных элементов множество. К примеру, простой способ – установка пары достаточно мощных металлических уголков вертикально или горизонтально, на расстоянии высоты или ширины шкафа. Непосредственно к уголкам уже прикрепляется электрический шкаф.

Этап #5 – подключение приборов к электросети

Последним в область электрического щитка выполняется ввод силовой линии с последующим подключением к вводному пакетному выключателю. От пакетного выключателя централизованная линия соединяется уже к вводному автоматическому выключателю.

Перед подачей напряжения все групповые коммутаторы устанавливаются в положение «выключено». Уже после включения пакетного переключателя и вводного автомата последовательно, начиная от аппаратуры малой мощности, подключаются автоматы групп.

Выводы и полезное видео по теме

Видеоролик, показывающий работу по сборке электрощитка «с нуля», – действенная помощь начинающему электрику.

Соорудить электрический щиток своими руками вполне допустимо. Другой вопрос – есть ли в этом смысл, если учитывать разнообразие уже готовой продукции, присутствующей на рынке. Подобрать можно ящик любой конфигурации – под самые разные строительные проекты.

Но чтобы качественно и правильно выполнить сборку щитка, включая монтаж автоматов, счетчика, выключателей и прочего оборудования, нужны знания и немалый электромонтажный опыт.

А для ввода питающей линии и подключения к ней потребителей потребуется профессиональный электрик с допуском на выполнение подобного рода работ.

Если у вас есть необходимые знания или приходилось собирать электрощиток своими руками, пожалуйста, поделитесь ценным советом с нашими читателями. Расскажите, возможно существуют какие-то тонкости о которых мы не упомянули в этом материале? Оставляйте свои комментарии в расположенном ниже блоке.

Как правильно подключить автоматы в электрическом щите – это распространенный вопрос, ведь подобные действия требуют от мастера хотя бы базовых навыков. Для начала следует в соответствии с правилами составить проект электропроводки, определиться с местом установки, составить чертежи, выбрать основание и комплектующие элементы. Только после вышеперечисленных действий мастера приступают к монтажным работам, а потом подсоединяют щит к кабелю.

Первым делом необходимо определиться с местом для установки щитка. Так, специалисты считают, что лучше фиксировать его возле входной двери в коридоре, ведь тогда не придется прокладывать кабель с лестничной площадки, что значительно упростит монтаж.

Как правило, закрепляют щиток на уровне видимости жителей квартиры — это позволит без проблем снимать показания и отключать автоматы. Поэтому место установки будет отличаться в зависимости от роста домочадцев.

Обратите внимание! До сих пор встречаются электрики, которые предпочитают устанавливать счетчики под потолком (как это делали раньше). Старые конструкции фиксировались на стену без ящиков, поэтому закрепляли их на высоте в целях безопасности.

Любые современные щитки имеют надежное основание, закрываются с помощью замка , поэтому посторонние или маленькие дети не смогут туда добраться, если не будут иметь доступ к ключам.

При выборе места для монтажа учитывают и то, откуда будет проходить кабель воздушной или подземной линии питания (в квартире или частном доме). Уточнить подобную информацию можно у сотрудников компании, отвечающей за электроэнергию.

Приобрести готовый электрощит или собрать самостоятельно

Теперь электрики уже не только самостоятельно собирают щитки, но и устанавливают готовый заводской вариант со всем внутренним наполнением. Такие конструкции даже изготавливают по специальному заказу под конкретную квартиру.

Главный момент в этом деле – это опыт установки фирменных щитков. Если мастер уже сталкивался с таким монтажом, то опасаться не стоит. В других же случаях лучше собрать конструкцию на месте, поэтапно.

Цены на электрощитки

Электрощиток

Видео – Сборка щитка для квартиры

Схема соединения автоматов в электрощите

Прежде чем приступить к установке автоматов, необходимо внимательно изучить их схематичное устройство, ведь схема монтажа состоит из нескольких элементов с разными обозначениями.

Таблица 1. Элементы, используемые при монтаже электрощита.

Название	Характеристика
Автомат вводной	Его устанавливают на защиту целого контура электропроводки. Так, жилы основного кабеля фиксируют к зажимам автомата. Для удобства использования, впереди автомата закрепляют рубильник. Он позволяет отключить ток от всей конструкции, чтобы провести ремонтные работы. В этом случае кабель питания тоже необходимо завести на этот рубильник.
Счетчик	Его ставят уже после автоматов. Основным назначением счетчика является контроль потребляемой электроэнергии . Иногда его закрепляют в другом месте еще до электрощита вместе с автоматами (на лестничной площадке).
Устройство защитного отключения	Основной функцией УЗО является защита от ударов током и возгораний . К примеру, в малогабаритной квартире после счетчика устанавливают только одно УЗО, потому что больше не требуется из-за минимальной нагрузки. Иногда устанавливают несколько таких устройств на линии, где имеется большое потребление электроэнергии.
Линейные автоматы	Они требуются для линий в отдельные комнаты. При наличии высокого напряжения или замыкания они разрывают цепочку, благодаря чему предотвращают пожар или короткое замыкание . Они нужны для защиты различных электроприборов.
Дифференциальные автоматы	Их устанавливают вместо нескольких основных автоматов с защитным устройством на отдельных линиях для различных бытовых приборов.
Монтажная рейка	Рейка фиксируется к задней стенке основания щитка. В зависимости от размеров ящика, количество реек и модулей может отличаться. Для того чтобы приобрести щиток под определенное количество модулей, предварительно составляют подробный чертеж соединений.
Гребенка	Предназначаются с целью расключения щита, чтобы соединить нули с подводками заземления. В одном щитке имеются нулевые гребенки и заземляющие.
Шина распределения	Они связывают между собой линейные, дифференциальные автоматы и защитное устройство. Они надежно изолированы, благодаря чему безопасно фиксируют автоматы через входной зажим. Их используют как для фазы, так и для нуля.

Что представляют собой автоматические выключатели

Автовыключатели — это специализированные устройства, основной задачей которых является защита электропроводки от возгорания. Конечно, они не способны защитить от удара током и от поломки бытовых приборов, но контролируют перегревание.

Функционирование основано на том, что устройства разрывают электрическую цепочку при следующих ситуациях:

замыкание;
резкое повышение напряжения в проводнике (выше определенной нормы).

Обычно автомат фиксируют на входе, что позволяет защитить идущий за ним участок цепочки. Поскольку ко всем элементам применяется разная проводка, устройства защиты должны работать при различной мощности тока.

Некоторым начинающим электрикам может показаться, что достаточно зафиксировать энергоемкий автомат, но это распространенное заблуждение. Ведь если защитное устройство не сработает при наличии тока большой силы, то произойдет возгорание проводки.

Устройство автомата

Чаще всего автомат представляет собой конструкцию из следующих элементов:

Рукоятка взвода . Она позволяет включить устройство или же отключить при необходимости монтажа.
Включающий механизм .
Контакты . Соединяют и разрывают общую цепочку.
Зажимы . Используются для подключения к защитному устройству.
Механизмы , работающие по условию. Сюда относится биметаллическая платина теплового расцепителя. В некоторых конструкциях присутствует винт регулировки, с помощью которого можно скорректировать силу тока.
Дугогасительная камер а. Располагается в любом полюсе прибора.

Как устроен механизм отключения

В автомате присутствует особый механизм, который способствует разрыву цепочки при повышении силы тока.

Существуют различные принципы функционирования подобных устройств:

Электромагнитные . Отличительной особенностью является стремительное срабатывание при наличии замыкания. При резком повышении силы тока в действие приводится катушка, сердечник которой и размыкает цепочку.
Тепловые . Здесь основным элементом является биметаллическая пластинка, которая при повышении температуры меняет форму, выгибается в обратную сторону, за счет чего размыкает цепочку.

По аналогичному принципу функционируют электрочайники, из-за чего происходит их отключение при закипании воды. Для разрыва цепи используют и полупроводниковые устройства, но они редко применяются в сетях.

Маркировки на автоматах

Все модели автоматов имеют различные обозначения, по которым их можно идентифицировать. Обычно, большинство производителей предпочитают выпускать такие конструкции, которые могут использоваться в различных условиях и отраслях.

Для того, чтобы исключить ошибки во время подключения, следует разобраться с маркировками на корпусной части:

Логотип . Чаще всего в верхней части автомата можно обнаружить логотип копании производителя. Кроме того, все бренды выпускают изделия определенной цветовой гаммы. Это значит, что рядовому пользователю не составит труда отыскать нужный вариант.
Окно индикатора . Определяет состояние контактов на данный момент. При поломке выключателя в этом окне можно увидеть напряжение в сети или его отсутствие.
Тип устройства . В стандартных сетях обычно используют автоматы типов C и B. Между собой они отличаются коэффициентом чувствительности.
Номинальный ток . Здесь показывается максимальное значение силы тока. Часто указывают два значения – для однофазной и трехфазной сети.
Предельно допустимый ток выключения . Обозначает предел напряжения при замыкании, из-за которого автомат выключается, но при этом остается исправным.
Схема . Иногда на автомате можно встретить даже чертеж подсоединения контактов, который находится в боковой части.

Какой автомат выбрать

При выборе устройства в первую очередь следует учитывать его предельно допустимый ток . Для этого необходимо посчитать, какая сила тока потребуется для всех установленных в квартире приборов.

Кроме того, значение имеет и толщина проводки, поскольку по ней течет электричество. Требуется оптимальная величина в зависимости от степени нагревания. Еще большое значение имеет наличие полюсов:

Один . Цепочки с осветительными приборами и розетками, к которым подключаются только примитивные устройства.
Два . Используется с целью защиты электропроводки, которая подводится к крупным приборам (стиральным машинам, плитам, холодильникам, отоплению, водонагревателям). Кроме того, устанавливается для дополнительной защиты между электрощитом и квартирой.
Три . Актуальны при наличии сети с тремя фазами, что бывает на производственных предприятиях, собственных мастерских.

Автоматы устанавливаются в щитке по стандартному принципу – от большего к меньшему. Это значит, что сначала фиксируют автомат с двумя полюсами, а только потом с одним. После чего следуют остальные устройства с меньшей мощностью.

Цены на дифавтоматы

Дифавтомат

Видео – УЗО или дифференциальный автомат: что выбрать

Особенности подключения автоматических выключателей

После того, как вы определитесь с типом , их необходимо подключить. Если придерживаться определенных этапов, то справиться с таким процессом можно без каких-либо специальных навыков.

Здесь мы рассмотрим процесс поэтапной сборки электрического щита для однокомнатной квартиры. Для начала потребуется подготовить все инструменты и комплектующие, которые будут использованы в процессе монтажа:

электрический щиток;
ножницы по металлу;
инструмент для снятия изоляции (стриппер);
бокорезы;
кабелерез;
отвертка;
винтоверт;
провода;
гребенки;
полный комплект автоматики.

Цены на вольтметры

Вольтметр

Сборка щитка — пошаговая инструкция

Шаг 1. Первым делом на верхней рейке нам потребуется расположить автоматику, таким образом, как она должна выглядеть после фиксации. Сначала мы укладываем рубильник, после чего УЗМ (защитное устройство), после чего три УЗО на разные группы (ток утечки 30 мА , номиналом 63,63 и 40 А ).

Первый на 40 А – свет, второй на 63 А – на варочную панель и духовку, третий на 63 А – на оставшиеся группы. В конце устанавливается один дифференциальный автомат типа «А», потому что такие устройства рекомендуют производители большинства бытовых приборов.

Шаг 3. Теперь автоматику необходимо запитать между собой. Для таких целей следует использовать гребенки в двух конфигурациях. Первая – PS-1 на 12 модулей. Вторая – PS-2 на 12 модулей. Поскольку у нас только 9 модулей, лишний участок гребенки потребуется удалить машинкой со специальным диском. Так, сначала необходимо запитать верхний модуль.

Шаг 4. Когда миниатюрная гребенка будет готова, потребуется вставить ее в автоматику, а потом затянуть винтовые крепления.

Шаг 5. Теперь необходимо запитать по аналогичному принципу нижнюю автоматику. Здесь придется учесть некоторые нюансы. Медь вместе с пластиковой частью отпиливать не стоит, их следует отрезать отдельно. Это позволит исключить необходимость использования боковых заглушек. Так, пластмассовая часть будет длиннее медной, тем самым обеспечивается дополнительная безопасность.

Поскольку автоматика разделяется на три части, то понадобится разделить и медную часть (два модуля, два модуля, 5 модулей). После чего эти три части можно использовать под единой гребенкой из пластика.

Шаг 6. Далее необходимо подавить питание от рубильника на УЗМ, это позволит проверить функциональность. Для этого нам понадобится подготовить два кабеля 10 квадратных миллиметров — черный и синий (на фазу и нуль). Потребуется сначала отрезать кабели нужной длины, затем снять изоляции по краям, а только потом подсоединять.

Шаг 7. Проверяем работоспособность соединения. Для этого нам необходимо подготовить питающий кабель с вилкой на одном конце и соединениями на другом. Одну сторону следует подключить к автомату, а вилку включить в розетку (вторым этапом).

Шаг 8. Далее необходимо подать питание на первое УЗО, потому что все остальные мы уже запитали гребенкой. Здесь тоже необходимо отрезать кабель нужного размера, зачем зачистить его концы и подключить питание от УЗМ на первое УЗО.

Шаг 9. Следующим этапом нам необходимо сдвинуть все нижние автоматы в правую сторону и зафиксировать их ограничителем.

Шаг 10. Теперь необходимо убрать питающий кабель и перенести конструкцию в щиток. Теперь необходимо перейти к этапу установки нулевых шин. Здесь имеется три УЗО и такое же количество шин.

Потребуется установить шины и подключить каждое УЗО к шине. Сделать это следует с помощью кабеля 6 квадратных миллиметров. В данном случае тоже потребуется отрезать нужный размер, снять изоляцию.

Шаг 11. Далее нам потребуется запитать группы автоматов к каждому УЗО. Теперь понадобится взять кабель того же сечения, но только уже красного цвета. Здесь тоже следует отмерить нужную длину, зачистить, а только потом соединить.

На данном этапе процесс подключения всех элементов щитка считается завершенным. Теперь следует только подтянуть винтовые крепления, еще раз проверить работоспособность устройства, закрыть его крышкой. Кроме того, желательно промаркировать автоматику, чтобы понимать последовательность компонентов.

Обратите внимание! Провода нагрузки и питающий кабель следует закреплять уже на месте установки.

Видео – Монтаж электрического щитка

Самостоятельная установка электрощита в квартире – хорошее решение. По крайней мере, ограничивать потребности в разработке собственной схемы эл/снабжения квартиры отсутствием свободного места в подъездном щите не придется. А его точно не хватит, так как большинство домов возводилось по устаревшим проектам, и никто не предполагал, что в перспективе у нас появится такое разнообразие бытовой техники.

Тем более что отдельным (мощным) приборам требуются свои и линии подключения, и различные защитные устройства в виде индивидуальных АВ, УЗО или дифференциальных автоматов. Все упирается в то, чтобы собрать электрический щиток. Причем не просто укомплектовать, а правильно произвести монтаж. Как это сделать – тема статьи.

Что учесть при монтаже щитка

В продаже еще встречаются щитки старой модификации, в которых смонтированы «гнезда» для установки так называемых «пробок» (одноразовых или автоматических предохранителей). Принципиальной разницы нет, но так как габариты современных боксов несколько меньше, а класс безопасности выше, то выбор, тем более для квартиры, очевиден.

Щитки бывают двух типов – встраиваемые и с креплением на стене. Первые рекомендованы для проводки скрытой, следовательно, для квартирной схемы они подходят. Только возникает вопрос – как сделать нишу для такого бокса, если ее нет? Долбить кладку или ЖБИ никто не станет – это понятно. Поэтому следует приобретать щиток навесной. А как подвести к нему провода – догадаться несложно. В продаже есть различные типы соединительных изделий (коробок, колодок, переходников), поэтому эта проблема из разряда решаемых.

Покупать электрический щиток из расчета на день сегодняшний не совсем рационально. Любая схема претерпевает изменения, и нет гарантии, что в скором времени квартира не пополнится новым приобретением в виде какого-либо образца техники, для которого придется монтировать еще одну персональную линию с установкой дополнительных и АВ.

Или старая модель будет заменяться более совершенной, с повышенной мощностью. Не факт, что прежние защитные устройства на этой линии станут соответствовать по своим характеристикам изменившимся параметрам цепи. Следовательно, придется менять и эти изделия, а габариты новых могут оказаться крупнее. Удастся ли их поместить в уже имеющийся квартирный электрический щиток, с учетом его и без того плотной компоновки?

А вот встречающиеся в интернете рекомендации заранее установить несколько запасных автоматов и УЗО, на перспективу, весьма сомнительны. Какие именно изделия? На какой ток? Стоит ли тратить деньги, если еще неизвестно, подойдут ли они по своим характеристикам для подключения новой линии.

Место установки бокса выбирается из расчета, чтобы к нему можно было свободно подойти, безо всяких задержек. Редко, но бывает и так, что защитный автомат просто не срабатывает, и его приходится отключать вручную. Кстати, если для сборки электрического щитка хозяин в целях экономии ориентируется на дешевые автоматы, да еще и сомнительного происхождения, к этому нужно быть готовым априори. Или наоборот – АВ сработал, и после устранения дефекта на линии его требуется снова включить.

Правила сборки квартирного электрического щитка

Вводной (центральный) автомат ставится всегда слева вверху. Если в щитке еще предусмотрено размещение эл/счетчика, то справа от него (пример демонстрирует фото). Следует понимать, что под счетчик размечается только место, а сам он монтируется лишь после окончания сборки щитка и проведения всех подключений. То есть, непосредственно перед . Иначе есть риск сорвать заводскую пломбу. В таком виде прибор на учет никто ставить не будет, даже если он не имеет каких-либо повреждений. Значит, придется приобретать новый.

Линии подключения розеток и освещения должны быть «развязаны». На каждую – свой автомат. Если в квартире есть мощные бытовые установки, то для одного образца – свой, персональный АВ, подключаемый отдельно, напрямую с выхода центрального. В правильно составленной электрической внутриквартирной схеме это учитывается.

В электрическом щитке, кроме DIN-реек, должна быть заземляющая колодка. Боксы продаются в различной комплектации, нередко и в виде пустого короба, сборка которого ведется с нуля. Шину «земля» от монтажных планок визуально отличить несложно – по цвету (желтоватый оттенок металла), форме (узкая вытянутая) и наличию гнезд (для присоединения проводов) и зажимных винтов. Если неизвестно, по какой схеме организовано эн/снабжение многоквартирного дома, то следует при сборке электрического щитка установить 2 колодки – для «земли» и «нуля».

Правильная сборка бокса подразумевает и нанесение пояснительных надписей. В отсутствие «домашнего мастера» любой из домочадцев должен легко разобраться, где какой автомат установлен. Да и собственная память может иной раз подвести. Простая маркировка буквенными или цифровыми символами – наиболее распространенный вариант, если учесть, что свободного места в электрическом щитке мало, и нанесение полноценных надписей по определению невозможно. Следовательно, достаточно лишь составить табличку условных обозначений и наклеить ее на внутреннюю сторону дверки бокса. Автор именно так и поступил. Удобно и всем членам семьи понятно.

В целях экономии полезного пространства и уменьшения габаритов бокса в ряде случаев пары АВ – УЗО желательно заменять на 1 дифференциальный автомат. О таких защитных приборах .

Все защитные устройства крепятся на DIN-рейках так, чтобы клеммы «вход» располагались вверху. Соответственно, внизу – «выход».

Несколько наиболее распространенных вариантов схем помогут разобраться с правильной сборкой квартирного электрического щитка.

Правильно собрать электрический квартирный щиток можно лишь в случае, если разработана грамотная схема эл/проводки, с учетом комплексной защиты цепей. Монтажную работу несложно выполнить и самостоятельно. Здесь навыки профессионала большой роли не играют.

Главное – внимательность и аккуратность. Но вот составление схемы лучше доверить специалисту, так как понадобится не только чертеж, но и точный расчет всех ее параметров. Если нет понятия в области электротехники, то самому за эту работу браться не следует. И тем более, не копировать компоновку и подключение щитков, установленных в квартирах друзей, знакомых и тому подобное. Ничем хорошим это не кончится.

Существуют определенные требования к месту для установки электрического щитка в квартире. Хотя напрямую это к теме статьи и не относится, но напомнить о них будет нелишне.

Во-первых, на уровне не менее 150 см от напольного покрытия.
Во-вторых, предельное искривление основы, на которой крепится бокс – 1,50.
В-третьих, щиток следует располагать на максимально возможном удалении от инженерных коммуникаций (газо- и водоснабжения). Минимум – 1,8 м.
Чтобы в дальнейшем было легче разобраться в электропроводке внутри щитка, следует придерживаться общепринятых норм. Для различных цепей используются провода определенного цвета. Сила (фаза) – красные, ноль – голубые (синие), земля – желто-зеленые.

На заметку!

Подключение силового кабеля к центральному автомату квартиры производится после завершения сборки и проверки правильности монтажа схемы.

Смотрите также видео сборки щитка для квартиры:
