Регулировка горячего водоснабжения в многоквартирном доме. Водоснабжение многоквартирного дома

Обеспечение водой очень важно для нормального функционирования многих строительных объектов. Система водоснабжения многоквартирного дома представлена центральной магистралью подачи воды, внутридомовой разводкой труб и разводкой труб для водоснабжения квартиры.

Очень сложно наладить водоснабжение многоэтажного дома с многочисленными потребителями. Каждая квартира в доме должна рассматриваться как отдельный объект для обеспечения водой: трубы различного диаметра представляют собой единую структуру с довольно сложными разводками. Именно по этой причине считается очень сложным водоснабжение именно многоэтажного дома.

Система представляет собой целый комплекс насосного оборудования с установленными фильтрами и приборами учёта, а также с запорно-регулирующей арматурой и поквартирной разводкой труб.

Обязательным в этой схеме будет регуляторы давления. Вода, которая поступает в квартиры, предварительно проходит несколько этапов очистки от механических примесей. Также очень часто проводят обеззараживание воды с помощью хлорирования.

Центральное водоснабжение и устройство водопровода

Наиболее удобным для людей, которые живут в многоквартирных домах, считается подача воды от центрального водообеспечения. Такая система подразумевает подачу качественной воды под хорошим давлением. Центральное водообеспечение осуществляется по средствам водопровода, который есть во всех города и сёлах. Как правило, вода поступает в насосные станции с поверхностных водоёмов, которые находятся далеко от источников загрязнения.

Система центрального водоснабжения имеет три компонента:

• водозаборные сооружения;
• очистительные станции;
• распределительная сеть.

Вода поступает из насосной станции в определённый водоём. Там она проходит многочисленные этапы очистки и только потом поступает в распределительную сеть для подачи воды к необходимым объектам.

Система подачи воды функционирует нормально в том случае, если сделана качественная и правильная разводка труб. Давление в системе также играет большую роль.

Для большого количества пользователей система центральной подачи воды может иметь скважину, которая устроена с помощью специальной водозаборной башни. Лучше всего использовать артезианскую скважину: вода черпается из большой глубины, качество воды на высоком уровне.

Но такой способ забора воды считается довольно дорогостоящим. Его обычно применяют для обеспечения водой многоквартирный коттедж.

Схема и устройство системы водоснабжения многоквартирного дома

Система водоснабжения с водонапорной башней

У такой системы есть несколько основных элементов: кессон, основная ёмкость для забора воды и насосная станция.

Принцип работы водонапорной башни

Кессон представляет собой металлическую ёмкость, которая расположена на глубине 2-2,5 м над самой скважиной. В нём монтируется труба для вывода воды из скважины. Менее герметичным считается бетонно-кольцевой кессон, так как очень часто он затапливается подступающими грунтовыми водами.

Через насосную станцию и кессон вода поступает в накопительную ёмкость. В ней устанавливается автоматический клапан на поплавке. Он включает насос тогда, когда вода в такой ёмкости падает и не достигает определённого уровня.

Общее давление в системе напрямую зависит от объёма накопительной ёмкости или бака. Даже в случае отключения электрической энергии, вода в квартиры будет поступать стабильно. Но до того момента, пока не опустится уровень воды в ёмкости и, соответственно, снизится давление.

Схема устройства водонапорной башни

Виды труб, которые применяются для водоснабжения

Стальные трубы

На сегодняшний день практически перестали использовать стальные трубы. За довольно долгий промежуток времени такие материалы для водопровода израсходовали свой ресурс. К тому же цена на стальные трубы довольно высока.

Монтаж стальных труб тоже дорогостоящий и занимает много сил и времени. Недостатком такой системы будет то, что на ней сильно собирается конденсат, который может разрушать материал труб. Внутри стальной трубы будет постепенно образовываться ржавчина и налёт, который уменьшает объём трубы. Таким образом, уменьшается и пропускная способность.

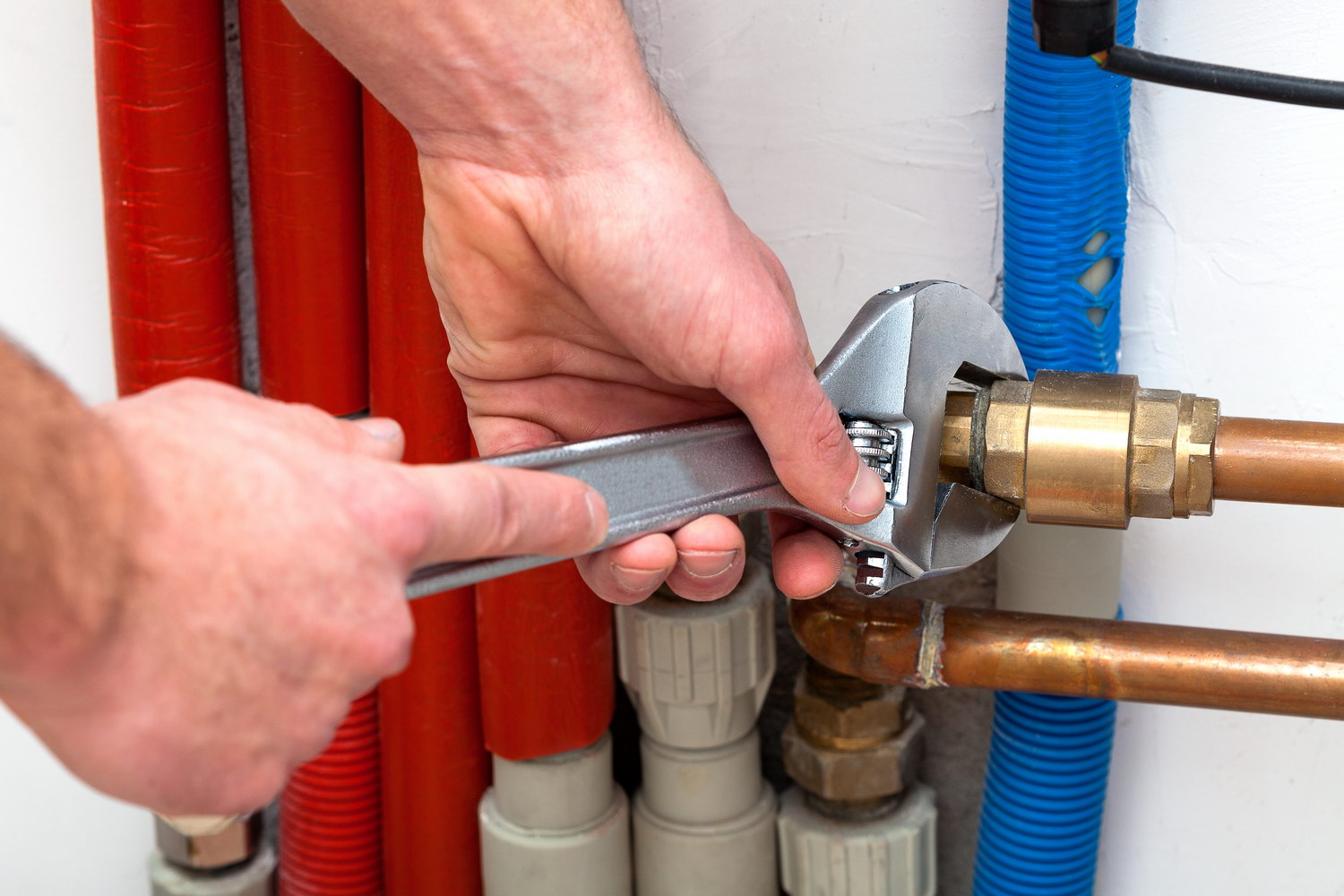

Медные трубы

Самым главным преимуществом использования медных труб - срок эксплуатации, который достигает 50 лет. Стальные трубы довольно дорогие, и позволить их купить сможет не каждый. Преимуществом стальных труб является то, что на них не образуется ржавчина. К тому же медь обладает бактерицидными свойствами.

Разводка из медных труб

Металлопластиковые трубы

Огромной популярностью на сегодняшний день пользуются металлопластиковые трубы. Они довольно практичны и считаются надёжными. Монтаж металлопластикового водопровода очень прост. Всё, что будет нужно - только специальный инструмент. Стыкуются трубы с помощью фитингов. Труба может выдерживать значительные механические и физические нагрузки.

Металлопластиковые трубы

Схемы водоснабжения квартиры

Стабильность работы всего бытового оборудования, которое подключено к подаче воды напрямую зависит от того, насколько грамотно будет выполнен монтаж системы водоснабжения.

Схема подачи воды должна обеспечивать квартиру водой из центрального водопровода во все необходимые точки обеспечения. Для некоторой техники будет необходимо обеспечивать постоянный напор воды в трубах. На данный момент водопровод для квартиры можно сделать несколькими способами: схема последовательного подключения, коллекторная и смешанная система.

Схема последовательного водоснабжения квартиры

Самым простым и довольно практичным способом водоснабжения квартиры считается последовательная схема подключения. Это доступный вариант по цене и по проведению инженерных коммуникаций. Такая схема, как правило, встречается в постройках жилых домов.

Согласно такой схеме монтаж магистральных трубопроводов с подачей горячей и холодной воды производится параллельно. Каждое оборудование в такой системе подключается с помощью тройников. Именно по этой причине очень часто схему последовательного подключения называют ещё тройниковой.

Читайте также

Что делать, если холодно дома

Последовательная схема подразумевает наличие общей магистрали для большого количества пользователей. От такой центральной трубы делается разводка также с помощью тройников. Основная труба имеет довольно большой диаметр и играет роль удлиненного коллектора.

Последовательная разводка труб в квартире

Такая система подачи воды на данный момент считается не только распространённой, но и самой идеальной для применения в обычной квартире, которая имеет один санузел и небольшое количество бытовых приборов, которые работают на основе водоснабжения.

Последовательная схема имеет свои преимущества и недостатки.

Преимущества:

• значительная экономия труб;
• простота и лёгкость проекта;
• сокращение затрат на прокладывание водопровода.

Недостатки:

1. Падение давления в конечных точках водоснабжения, если одновременно используется несколько открытых приборов.
2. Отсутствие возможности выборочного отключения (в случае поломки одной из труб, необходимо будет полностью отключить квартиру).
3. Сложность определения местонахождение протечки.
4. Отсутствие свободного доступа ко всем распределительным тройникам системы.
5. В случае аварии будет необходимо нарушить отделочный слой на поверхности пола или стены.

Разводка труб по квартире должна осуществляться только высококвалифицированными специалистами. Только тогда вероятность того, что труба начнёт протекать, будет мала, и давление в системе будет в норме.

Коллекторная схема

В связи с тем, что на данный момент в квартире используется большое количество приборов, которые работают от водоснабжения, их работа может нарушаться, так как давление в общей системе в значительной степени понижается. Чтобы такого не происходило необходимо выбрать коллекторную схему подключения.

Монтаж такой системы водообеспечения считается дорогостоящим и довольно сложным. Изначально уже исключается перепад давления в системе, и именно по этой причине все точки сантехнического оборудования могут быть использованы в один и тот же момент.

Это обуславливается тем, что к каждой такой точке подачи воды прокладывается отдельная труба. Её можно будет в случае необходимости просто перекрыть. Основная труба при таком виде подключения не имеет ответвлений, что обеспечивает безопасность использования системы водоснабжения. Также в значительной степени уменьшится вероятность протечек, так как коллекторная труба идёт параллельно основной трубе подачи воды и имеет с ней лишь одно соединение.

Коллекторная схема водоснабжения квартиры

Преимущества такой системы:

• из-за малого количества соединений - надёжность системы;
• регулировка работы отдельно сантехнического прибора;
• простота обслуживания и ремонта всей системы;
• скрытый монтаж труб, что не испортит интерьер.

Канализация в квартире

Системы водоснабжения и канализации дома играют большую роль в обеспечении нормальной жизнедеятельности человека. Только специалисты смогут все правильно рассчитать и осуществить монтаж инженерных конструкций такого типа. Весь процесс монтажа должен быть осуществлен по предварительно разработанной схеме. Правильный монтаж канализационных труб исключит все возможности протекания и деформирования отвода сточных вод. Зачастую, установка канализационных отходов в квартире связана с отключением водоснабжения по стояку. Работы производятся довольно оперативно и очень качественно.

Совет. Если канализационные трубы в квартире прокладываются первый раз, то будет лучше не менять привычное месторасположения всех сантехнических приборов.

Будет лучше воспользоваться старой схемой. При этом рекомендуется на бумаге набросать приблизительный план работ и чётко замерить расстояние между раковиной, унитазом, ванной и другим оборудованием, которое работает от подачи воды. Также будет необходимо определить расположение хомутов и центральной канализационной трубы. Обязательным считается уклон при прокладке канализации. Не стоит забывать и о качественном материале в этом процессе.

Перед тем, как проложить или поменять канализацию в квартире, необходимо оценить состояние общего канализационного стояка.

Стояки канализации и водоснабжения в квартире

Если общая труба канализации не имеет внешних признаков коррозии, то можно её не менять. Если же замена необходима, то делать это нужно очень аккуратно из-за того, что повреждённая труба может очень легко деформироваться, и тогда придётся менять полностью весь стояк.

Бывает так, что канализационные трубы в квартире прокладываются с той целью, что появилось большее количество оборудование, которое работает от подачи воды. Например, посудомоечная или стиральная машинка. Ещё один вариант прокладывания сточных труб как дополнительной конструкции может быть тогда, когда необходимо подключить дополнительное сантехническое оборудование.

Схема устройства канализации в квартире

Необходимое оборудование для монтажа качественной канализации:

• трубы;
• комплектующие;
• составы для фиксации и герметизации;
• инструменты;
• фитинги;
• приборы.

При установке нового стояка канализации необходимо будет учесть тот факт, что пластиковые трубы для отвода воды не смогут хорошо выдерживать сдавливающие нагрузки отрезка чугунной трубы, которая может быть сверху по стояку. К такой трубе будет нужно прикрепить специальный заменённый фрагмент, чтобы обеспечить плотную и прочную фиксацию места соединения труб из разного материала. Для герметичности таких соединений используют переходники-манжеты, которые изготавливаются под такие сочетания («чугун-пластик», «пластик-чугун»).

Демонтаж канализации в квартире

Замена старой канализационной трубы на новую имеет много нюансов, которые должны быть учтены в этом процессе. Изначально необходимо определить самые уязвимые к деформации места в трубе. Также требуется отсоединить от трубы все существующие подключения и убрать весь мусор. Всё это нужно для обеспечения более удобной работы.

Затем около стояка отключается кран, который подаёт воду в квартиру. Если замена будет длительной, то лучше всего отключить от подачи воды полностью весь стояк. В самый последний момент необходимо аккуратно демонтировать чугунные трубы канализации. Всё это можно сделать при помощи разводных ключей или другого инструмента.

Монтировать новую трубу нужно в полной комплектации с разнообразными переходниками и муфтами, так как потом сделать это качественно не получится. Все соединения должны быть промазаны герметиком, чтобы обезопасить стояк от протекания.

Читайте также

Устройство дренажной канавы

Правильный монтаж пластиковой канализации

Совет. Все фитинги или манжеты должны быть чистыми. Силиконовая смазка должна быть предназначена именно для соединения канализационных труб.

Стремительное развитие технологий позволяет современному человеку обустроить свое жилище максимально комфортабельно. Для этого требуются разного рода установки: инженерные сети, бытовое сантехническое оборудование и т.д.

Рассмотрим основы обустройства системы водоснабжения в многоквартирном доме.

Достаточно сложной задачей является обеспечение водой многоэтажного сооружения, поскольку дом включает в себя большое количество квартир с автономным санитарным оборудованием.

Система водоснабжения – инженерная система с разводкой труб, устройствами регулирования давления воды, а также с учетными установками и фильтрами.

Зачастую жильцы многоэтажных домов пользуются центральной системой водообеспечения.

Составляющие элементы системы центральной подачи воды. Виды схем

Как правило, система водоснабжения состоит из:

• Распределительный канал;
• Водозаборная конструкция;
• Очистительная установка.

Перед тем, как обеспечивается подача воды в помещение, она проходит длительный путь непосредственно от насосной установки к водоему. После того, как будет пройдена полная очистка и дезинфекция воды, она поступает в распределительный канал. Распределительный канал обеспечивает приток воды к специальным установкам.

Отметим, что система водоснабжения подразделяется на 3 вида:

• Коллекторная;
• Последовательная;
• Смешанная.

Зачастую, коллекторная разводка в доме применяется в том случае, если в квартирах обустроено огромное количество сантехнического оборудования. Коллекторная схема обеспечивает стабильную работу всех санитарных установок и приборов.

Стояки системы водоснабжения

Стояки – вертикальное расположение труб в системе подачи воды.

Они подразделяются на три вида:

• Отопительный стояк;
• Стояк водоснабжения;
• Канализационный стояк.

Техническое обслуживание подобных установок обеспечивают представители таких организаций, как ЖЭК, ЖЭС и другие, обслуживающие дом.

Рассмотрим некоторые юридические стороны:

1. Исправность коммуникаций жилого многоквартирного дома обязана обеспечивать управляющая компания. Следовательно, заменять стояки должна организация за свой счет (если речь идет о трубах, которые пришли в негодность по истечении их полезного эксплуатационного срока);
2. Заменить стояки в муниципальном доме обязана городская или районная администрация;
3. В том случае, если коммуникационные системы являются приватизированными, оплату ремонтных работ осуществляют жильцы.

В некоторых случаях, ответственные лица пытаются уйти от своих обязанностей или же требуют денежные средства за проделанную работу.

В таком случае, необходимо добиться исполнения своих прямых обязанностей ответственными лицами. Необходимо оформить и отправить официальное заявление. Если же не наблюдается никакой реакции – пишется жалоба в жилищное управление. Как правило, подобных действий бывает вполне достаточно для восстановления справедливости.

Особенности подачи горячей воды в жилой дом

Система горячего водоснабжения в доме включает в себя два вида проводки – нижнюю и верхнюю.

Для сохранения оптимального температурного режима в трубопроводе зачастую применяют закольцованные проводки. С помощью гравитационного напора обеспечивается циркуляция воды в кольце, даже при отсутствии водоразбора.

В стояке происходит охлаждение воды и ее непосредственное попадание в нагревательный агрегат. С еще большей температурой выполняется подача воды по трубам. Таким образом и осуществляется непрерывный процесс циркуляции теплоносителя.

Кроме этого, система горячей подачи воды подразделяется по некоторым признакам:

• Местная;
• Централизованная;
• Открытая тепловая;
• Закрытая тепловая.

Важно! В соответствии со СНиП категорически запрещено выполнять подвод не питьевой горячей воды к трубам, в которых находится техническая жидкость.

Описание системы теплоснабжения закрытого типа

В последние годы все большей популярность пользуется применение закрытой схемы водоснабжения. Закрытая система основана на пользовании тепловой магистралью с совершенно отдельным, автономным контуром, в который закачивается холодная вода для последующего прохождения через теплообменники.

Последние же, забирают на себя тепло от магистральной воды, нагрев которой происходит в ТЭЦ.Кроме этого, доступными являются и другие источники тепла, однако самым распространенным среди них считается непосредственная передача тепла от ГВС открытого типа.

В данном случае, качество подаваемой горячей воды в дом не зависит от состояния труб, которые располагает в себе центральная отопительная система. Закрытая схема подразумевает использование теплообменников и дополнительных насосных установок.

Система обеспечения горячей водой закрытого типа имеет неоспоримые преимущества, в сравнении с открытой: качественные показатели и бактериологические свойства.

Закрытая схема обеспечения горячей водой обеспечивает стабильный температурный режим вне зависимости от температуры воздуха в зимний период.

Современные инженеры все чаще прибегают к применению системы закрытого типа, поскольку данная схема характеризуется наиболее высокими показателями надежности для потребителей.

Пожалуй, всем известно, что огромные котлы-градирни и испускающие дым полосатые трубы, что видны с любой точки города, принадлежат ТЭЦ. Более того, многие знают, что эти махины обеспечивают наши дома светом, отоплением и горячим водоснабжением. Но что именно представляет собой процесс образования тепла и как в нем задействованы колонны градирен – вопрос довольно запутанный.

Расходные материалы

Весь процесс работы ТЭЦ начинается с подготовки воды. Поскольку она используется здесь в качестве основного теплоносителя, то перед попаданием в паровой котел, где с ней будут происходить основные метаморфозы, требует предварительной очистки. Чтобы предупредить накипь на стенках котлов, воду сначала смягчают – ее жесткость порой необходимо уменьшить в 4000 раз, также ее нужно избавить от различных примесей и взвесей.

В качестве топлива для подогрева котлов с водой на различных электростанциях используют, как правило, газ, уголь или торф. Сгорание этих материалов выделяет тепловую энергию, которую на станции и используют для работы всего энергоблока. Уголь перед использованием перемалывают, а поступающий газ очищают от механических примесей, сероводорода и углекислого газа.

Производство пара

Огромный паровой котел в машинном зале – высота с 9-этажный дом не предел – можно назвать сердцем ТЭЦ. Его питает подготовленное топливо, выделяя при этом огромное количество энергии. Под ее силой вода в котле превращается в пар с температурой на выходе почти в 600 градусов. Под давлением этого пара вращаются лопасти генератора, в результате чего создается электричество.

ТЭЦ вырабатывает также тепловую энергию, предназначенную для отопления и горячего водоснабжения района и города. Для этого на турбине существуют отборы, которые выводят часть нагретого пара, пока тот еще не дошел до конденсатора. Выведенный пар передается в сетевой подогреватель, выступающий в качестве теплообменника.

Тепловые сети

Попав в трубки сетевых подогревателей, вода нагревается и передается по подземным трубопроводам дальше в тепловую сеть за счет насосов, гоняющих воду по трубам. Теплосети, как правило, несут воду 70-150 градусов – все зависит от температуры снаружи: чем ниже градус на улице, тем горячее теплоноситель.

Перевалочным пунктом для теплоносителя становится центральный тепловой пункт (ЦТП) . Он обслуживает сразу целую систему зданий, предприятие или микрорайон. Это своеобразный посредник между объектом, создающим тепло и непосредственным потребителем. Если в котельной вода нагревается благодаря сгоранию топлива, то ЦТП работает с уже нагретым теплоносителем.

Рецепт горячей воды

Поставка теплоносителя заканчивается на входе в ЦТП или ИТП (индивидуальный ТП) – так, теплоноситель передается для дальнейших действий в руки ТСЖ или другой управляющей компании. Именно в тепловом пункте создается та горячая вода, с которой мы привыкли иметь дело – поступающая сюда с ТЭЦ вода греет в теплообменнике чистую холодную воду из водозаборников и превращает ее в ту самую горячую, что течет в наших кранах.

Обогрев здания и комнаты, эта вода постепенно остывает, ее температура падает до 40-70 градусов. Часть такой воды идет на смешение с теплоносителем и подается в наши краны с горячей водой. Дорога же другой части – снова на станцию, здесь остывшую воду согреют сетевые теплообменники.

Для чего же нужны градирни?

Величественные и массивные башни, называемые градирнями, не являются реакторами и центрами событий на ТЭЦ и на самом деле играют вспомогательную роль. Как это ни удивительно, но они применяются на теплостанции для охлаждения воды. Но зачем давать остывать той воде, которую постоянно нагревают?

В градирнях используется вторая часть « обратки», прошедшей цикл нагревания-охлаждения. Но ее температура еще довольно велика: 50 градусов для дальнейшего применения – слишком высокий показатель. Используют же побывавшую в градирнях воду для охлаждения конденсаторов паровых турбин. Это необходимо для того, чтобы пар, прошедший через паровую турбину, смог попасть в конденсатор и на холодных трубах внутри него сконденсироваться. Эти трубы как раз и охлаждаются водой, прошедшей градирни, температура которой теперь около 20 градусов. Если их не остудить, то не будет и потока пара через турбину, тогда и работать она не сможет. Конденсатор же снова превратит пар в воду, которая будет вновь пущена по циклу.

Каждый человек хочет обустроить свою жизнь с комфортом. Без системы водоснабжения многоквартирного дома сложно представить себе решение этой задачи. Горячая вода проходит долгий путь от котельной до многоэтажек с конечными потребителями. Задача обеспечить всех жителей многоэтажного дома водоснабжением решается по-разному, есть несколько вариантов.

Схемы подачи горячей воды

Отличием ГВС от ХВС становится необходимость нагрева, поэтому система горячей подачи воды характеризуется большей сложностью. Для разных вариантов обустройства водопровода действуют различные правила, различаются стандарты на качество.

Для обеспечения жителей горячим водоснабжением существует два способа:

• вода берётся из холодной магистрали, а нагревается в местной котельной или бойлерной (обычно находятся в подвале), иногда в каждую квартиру ставится отдельный теплообменник или бойлер для этих целей;
• водоснабжение в жилые помещения МКД осуществляется непосредственно из теплотрассы, этот способ имеет наибольшее распространение, так строились дома в СССР из-за более простого обслуживания.

Первый способ обладает важным достоинством, качество воды при такой подаче отвечает требованиям ГОСТ Р 51232-98 («Питьевая вода»).

Подача из теплотрасс осуществляется с использованием большого количества насосов. Нагрев осуществляется на котельной, а теплоноситель не должен потерять свою температуру по мере движения к потребителям. Поэтому большое внимание уделяется теплоизоляции, позволяющей существенно снизить неминуемые потери. Трубы теплотрасс прокладываются под и над землёй. Прокладка над землёй делает более простым ремонт, однако в сильные морозы вода так быстрее остывает. Заменять проложенные над землёй трубы гораздо проще.

Особенности схем подачи воды

Эффективность схемы водоснабжения МКД зависит от правильной разводки труб. Когда вода доходит до микрорайона, следует разветвление на более мелкие участки, до каждого здания идёт своя трасса. Далее в водопроводной сети действует деление по этажам, а уже на этаже трубопровод разветвляется по квартирам. После каждого разделения используются трубы меньшего диаметра, чтобы в водоснабжении сохранялось соответствующее давление.

Присутствует обратка, по которой происходит движение в обратном направлении с образованием общего контура. Так обеспечивается постоянная циркуляция, циркуляционное движение выполняется сверху вниз и обратно до подвальных помещений.

Циркуляция становится фактором, благодаря которому температура водоснабжения остаётся практически одинаковой на всех этажах.

Создание условий для обеспечения постоянной температуры учитывается ещё на стадии разработки проекта многоквартирного дома. Для правильной циркуляции водоснабжения используются насосы. Соблюдаются нормы температурного режима, температура воды колеблется в пределах от 65 до 75 градусов по Цельсию. Такой стандарт применяется по нескольким причинам:

• высокая температура воды приводит к смерти болезнетворных бактерий;
• чересчур горячая вода способна вызвать ожоги;
• температурные границы выбраны с учётом продолжительной работы сети.

В редких случаях продолжает использоваться тупиковая схема водоснабжения горячей воды МКД, где теплоноситель остывает в квартире, пока его не израсходуют. Подобная система приводит к чрезмерной трате воды, становится финансово невыгодной для конечных потребителей и обслуживающей организации, которая из-за ограничений в таком случае не имеет возможности обеспечить услуги подходящего уровня.

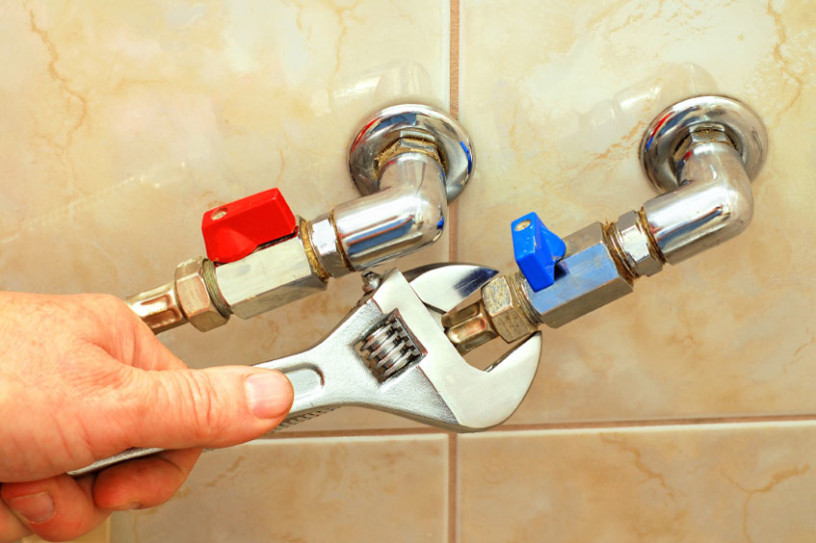

Разводка труб в квартире

Разводка для водоснабжения ГВС не отличается от холодного, есть лишь пара нюансов. Отдельным потребителям горячая вода не нужна, некоторые используют свои ресурсы для нагрева. Стиральной и посудомоечной машине сами могут обеспечить себя рабочей жидкостью нужной температуры. Это касается и некоторого иного сантехнического оборудования, где горячее водоснабжение не нужно, а нагрев осуществляется собственными силами.

Используются следующие способы прокладки труб:

• прокладка труб для холодной и горячего водоснабжения друг над другом, тогда верхняя будет применяться для водоснабжения ГВС;
• при горизонтальной прокладке правая труба относится к ГВС;
• открытый и закрытый способы, для которых действуют описанные выше правила.

В случае розлива воды закрытые способы прокладки вызывают дополнительные препятствия, чтобы поменять испортившиеся трубы. Иногда требуется, чтобы замена производилась в короткий срок, это опять же относится к достоинствам открытых схем. Укладка труб в углублениях или специальных панелях применяется для придания квартире эстетичного вида. Торчащий трубопровод способен испортить видом дорогой ремонт, в котором каждая деталь имеет значение.

Транспортировка воды от магистральной линии конечным потребителям. Старые схемы обладают низкой эффективностью, при ремонтных работах замененные системы водоснабжения прокладываются с применением усовершенствованных технологий. Новые способы позволяют не терять теплоносителю температуру благодаря постоянной циркуляции. Обеспечивается достойное качество воды на любом этаже, проблемы с разницей температур остались в прошлом.

Для того чтобы любое жилое строение нормально функционировало, обязательно нужен монтаж системы водоснабжения. Ее грамотное устройство обеспечит своевременную подачу и достаточный напор воды. В данной статье будет подробно рассмотрена схема горячего водоснабжения, типы подключения и ее особенности в многоквартирном доме.

В чем особенность водоснабжения многоквартирного дома?

Обеспечить водой строение с большой этажностью очень сложно. Ведь дом состоит из множества квартир с отдельными санузлами и сантехническими приборами. Иными словами схемы водоснабжения в многоквартирных домах - это некий комплекс с отдельными разводками труб, регуляторов давления, фильтрами и учетным оборудованием.

Чаще всего жители многоэтажек пользуются водой центрального водоснабжения. С помощью водопровода она подается в отдельные сантехнические приборы под определенным давлением. Зачастую вода проходит очистку с помощью хлорирования.

Состав системы центрального водоснабжения

Централизованные схемы водоснабжения в многоэтажных домах состоят из распределительной сети, водозаборных сооружений и очистительных станций. Прежде чем попасть в квартиру, вода проходит долгий путь от насосной станции к водоему. Только после очистки и обеззараживания вода направляется в распределительную сеть. С помощью последней вода подается к приборам и оборудованию. Трубы центральной схемы горячего водоснабжения многоэтажного дома могут быть выполнены из меди, металлопластика и стали.

Последний вид материала практически не используется в современных постройках.

Типы схем водоснабжения

Система водоснабжения бывает трех типов:

• коллекторная;
• последовательная;
• комбинированная (смешанная).

В последнее время, когда в квартирах все чаще встречается большое количество сантехнического оборудования, используют коллекторную схему разводки . Она является оптимальным вариантом нормального функционирования всех приборов. Схема горячего водоснабжения коллекторного типа исключает перепады давления в разных точках подключения. Это является главным преимуществом данной системы.

Если рассматривать схему более подробно, то можно сделать вывод, что никаких проблем с использованием сантехнического оборудования по назначению в одно и то же время не будет. Суть подключения такова, что каждый отдельный потребитель воды соединяется с коллекторами стояка холодного и горячего водоснабжения изолированно. Трубы не имеют множества разветвлений, поэтому вероятность протечки очень мала. Такие схемы водоснабжения в многоэтажных домах просты в обслуживании, однако стоимость оборудования достаточно высокая.

По мнению специалистов, коллекторная схема горячего водоснабжения требует установки более сложной установки сантехнических приборов. Однако эти отрицательные стороны не столь критичны, особенно если учесть тот факт, что у коллекторной схемы есть множество достоинств, к примеру - скрытый монтаж труб и учет индивидуальных особенностей оборудования.

Последовательная схема горячего водоснабжения многоэтажного дома - это самый простой способ разводки. Такая система проверена временем, она вводилась в эксплуатацию еще во времена СССР. Суть ее устройства в том, что трубопровод холодного и горячего водоснабжения проводят параллельно друг другу. Инженеры советуют использовать данную систему в квартирах с одни санузлом и небольшим количеством сантехнического оборудования.

В народе такую схему горячего водоснабжения многоэтажного дома называют тройниковой. То есть от главных магистралей идут разветвления, которые соединяются друг с другом тройниками. Несмотря на простоту монтажа и экономию расходного материала, данная схема имеет несколько основных недостатков:

1. В случае протечке трудно искать поврежденные участки.
2. Невозможность подачи воды к отдельному сантехническому прибору.
3. Трудность доступа к трубам в случае поломки.

Горячее водоснабжение многоквартирного дома. Схема

Разводки труб делятся на два типа: к стояку горячего и холодного водоснабжения. Кратко их называют ХВС и ГВС. Особого внимания заслуживает система горячего водоснабжения многоквартирного дома. Схема сетей ГВС состоит из двух типов проводок - нижней и верхней. Чтобы сохранить высокую температуру в трубопроводе часто используют закольцованные проводки. Гравитационный напор заставляетводу циркулировать в кольце, несмотря на отсутствие водоразбора. В стояке она охлаждается и попадает в нагреватель. Вода с большей температурой подается в трубы. Так и происходит непрерывная циркуляция теплоносителя.

Тупиковые магистрали также не редкость, но чаще всего их можно встретить в хозяйственных помещениях промышленных объектов и в небольших жилых зданиях с малой этажностью. Если отбор воды планируется непостоянно, то применяют циркуляционный трубопровод. Инженеры советуют использовать горячее водоснабжение в многоквартирных домах (схема была рассмотрена выше) с этажностью не более 4.Трубопровод с тупиковым стоякомтакже встречается в общежитиях, санаториях и гостиницах. Трубы тупиковой сети обладают меньшей металлоемкостью, поэтому остывают быстрее.

Сети ГВС в своем составе имеют горизонтальный магистральный трубопровод и распределительные стояки. Последние обеспечивают разводки труб по отдельным объекта - квартирам. ГВС монтируют в максимальной близости к сантехническому оборудованию.

Для построек с большой протяженностью магистральных труб используют схемы с циркуляционным и закольцованным по дающим трубопроводами. Обязательным условием является установка насоса для поддержания циркуляции и постоянного водообмена.

Двухтрубная схема ГВС — Фото 07

Современные строители и инженеры все чаще прибегают к использованию двухтрубных систем ГВС. Принцип работы заключается в том, что насос забирает воду из обратной магистрали и подает ее в нагреватель.Такой трубопровод обладает большей металлоемкостью и считается наиболее надежным для потребителей.
