Декоративная светодиодная подсветка своими руками. Делаем оригинальные светильники своими руками Что потребуется для этой поделки

Оргстекло в последнее время нашло широкое применение в разных отраслях жизнедеятельности. Из него изготовляют перегородки в офисах, рекламную продукцию, аквариумы и другие предметы декора. С этим материалом легко работать в домашних условиях. Приобрести его можно в любом торговом отделе стройматериалов.

Хорошее освещение в доме играет не последнюю роль в любом дизайнерском решении. Оригинальным украшением вашей квартиры может стать светильник, изготовленнный из оргстекла своими руками. Немного фантазии, усидчивости - и ваша комната заиграет новыми красками.

Как самостоятельно изготовить оригинальный светильник?

Если определились с идеей изготовления, то пора приступать к работе. Для изделия необходим сосуд из органического стекла. Понадобятся инструменты: дисковая пила, ножницы, карандаш. Запаситесь копировальной бумагой, трафаретом, краской. Нужны также патрон и провод с выключателем.

Мнение эксперта

Иван Зайцев

Специалист по освещению, консультант в отделе строительных материалов крупной сети магазинов

Задать вопрос эксперту

Трафарет можно купить, а можно сделать самим. В сети достаточно много разнообразных вариантов, стоит выбрать понравившийся и распечатать. Скопировать трафарет нужно на виниловую бумагу с помощью копировальной бумаги. Вырезать трафарет по нанесенному узору, снять защитную пленку и приклеить на оргстекло. Приклеивание требует аккуратности, поверхность должна быть чистой и сухой.

Следующий этап в работе - покраска оргстекла. Лучше краску наносить из распылителя: слой за слоем. Количество слоев определяется визуально, в зависимости от качества нанесения. Краску лучше выбрать в тон домашнему интерьеру.

Краска должна хорошо просохнуть, суток бывает достаточно. Снимать трафарет нужно осторожно, не поцарапав покрашенную поверхность. Можно в качестве материала для светильника использовать плексиглас, который бывает как прозрачным, так и различной цветовой гаммы. Тогда в домашних условиях покраски не потребуется.

Остается присоединить патрон и провод с выключателем, проверить, как светильник работает.

Настольный светильник или торшер, кроме украшения трафаретом, можно декорировать и фотографиями. Красивые пейзажи, городские улочки создадут неповторимый облик изделия. А детские фотографии, семейный отдых и торжества будут напоминать о счастливых моментах. Такой светильник из оргстекла никого не оставит равнодушным. А как приятно получить его в подарок! Фото друзей, родителей, внуков с бабушками и дедушками - все, что угодно вашей фантазии!

Маленькие хитрости в изготовлении

Любимые фотографии нужно напечатать на принтере, используя специальную бумагу. Бумага не должна быть очень плотной, так как она должна пропускать достаточно света.
Вырезать полученные снимки и зафиксировать их на прозрачной пленке.
Прикрепить к рамке светильника вырезанный лист органического стекла, зафиксировать на нем пленку с фото, затем положить сверху еще оргстекло.
Скрепить все элементы винтами, выступающие края пленки обрезать.

Кроме напольных и настольных светильников, можно изготовить своими руками и потолочную люстру. Дополнительно только нужно предусмотреть специальные крепления. Для оформления подойдет декоративная нить, лучше льняная. Выбрать соответствующего цвета в тон светильнику или интерьеру. Оригинально она будет смотреться в плетении.

Оргстекло для изготовления светильников можно приобрести в магазинах стройматериалов. Его удобно обрабатывать в домашних условиях. Материал легко распиливается циркулярной пилой. Лучше пилить на средней скорости, чтобы от перегрева не оплавить. Сверлить его можно обычными сверлами. Рекомендуется под стекло при сверлении подложить фанеру, чтобы предотвратить растрескивание.

При отсутствии необходимого инструмента дома можно нарезать в магазине на нужные детали по форме и размеру.

Источник света своими руками готов. Остается любоваться результатами работы. Оригинальное изделие декора не оставит никого равнодушным.

В продаже сейчас можно найти не так уж и много вариантов оригинальных светильников. А если они и есть, то совсем не те, что хотелось бы. Однако не так уж и сложно, проявив немного фантазии, воплотить в жизнь несколько замечательных идей и впустить в вашу комнату еще больше света.

Конечно же, изобрели не мы, но мы придумали, как сделать их оригинальными предметами для украшения интерьера. Мы хотели бы предложить вашему вниманию три совершенно непохожие друг на друга идеи - светильники из оргстекла .

Что такое оргстекло?

Органическое стекло - это очень удобный для обработки в домашних условиях материал. Его можно распиливать с помощью настольной циркулярной пилы, а также сверлить обычными сверлами. При распиле выбирайте среднюю скорость: если пилить на слишком большой скорости, оргстекло может оплавиться от перегрева. Купить оргстекло можно практически в любом магазине строительных материалов.

Похожий на стекло материал, изготовленный из акрила, полистирола или поликарбоната. Полистирол предназначен исключительно для внутренних помещений, не устойчив ни к ультрафиолетовому излучению, ни к атмосферным осадкам (например, к снежной крупе). Выдерживает температуры от -20 до +60°С. Поликарбонат устойчив к ультрафиолетовому излучению, очень хорошо переносит значительные перепады температуры (от -40 до +120°С), может использоваться на улице. Не боится высокой температуры и может применяться для облицовки отопительных приборов.

Акриловое стекло по своим свойствам похоже на поликарбонат, оно переносит температуры от -20 до +70°С. Чтобы получить абсолютно ровные кромки или зашлифовать царапины, понадобится шлифовальная бумага и шлифовальный брусок.

Делаем оригинальные светильники с правильными формами

А теперь несколько слов о изготовлении такого светильника:

	1. При распиле оргстекла с помощью дисковой пилы режущее полотно устанавливают с минимальным вылетом под толщину материала. При распиле регулятор маятникового хода должен находиться на отметке «ноль»
	2. Прозрачное оргстекло легко раскрасить. Выбор прозрачного цветного лака или водостойкой краски - оставляем на ваш вкус
	3. Эффект мягкого перехода линий возникает в том случае, если наносить обычный цветной лак на акриловой основе, плавно проводя кистью по деталям из оргстекла. Не дотрагивайтесь руками до поверхности, покрытой лаком, даже если она высохла
	4. Зажимы для крепления. Подойдут как обычные бельевые пластмассовые или деревянные прищепки, так и специальные столярные зажимы

В магазинах строительных материалов можно приобрести разноцветные листы оргстекла и сразу нарезать на детали необходимой формы и размера. Можно купить стандартные листы оргстекла и самостоятельно их распилить. В любом случае понадобится дополнительная шлифовка кромок. Используйте для этого шлифовальную бумагу и шлифовальный брусок.

Для подвешивания каждого светильника вкрутите в стену два шурупа-крючка и навесьте его на них. Чтобы светильник не заваливался в сторону стены, к его тыльной стороне посредством двусторонней клеящейся ленты необходимо прикрепить дистанционный брусочек. Вот и все.

	1. Нарезанные на детали квадратной формы листы оргстекла с тыльной стороны оклеены матовой или сатинированной пленкой, сквозь которую просачивается мягкий свет
	2. Чтобы при сверлении отверстий лист оргстекла не лопнул или не растрескался, необходимо с двух сторон подложить фанеру. Верхний лист фанеры, совпадающий по размеру с листом оргстекла, послужит одновременно и в качестве шаблона для сверления
	3. Края окрашиваемых поверхностей нужно оклеить малярной лентой, которая удаляется после покраски
	4. Помимо небольших крючков S-образной формы понадобится еще и светильник с люминесцентной лампой

Фотографии из отпуска с подсветкой

Такие замечательные фотографии есть только у вас! Почему бы не использовать их для оформления интерьера Это, конечно, могут быть не только какие-нибудь красивые пейзажи или улочки старых городов. При воплощении этой идеи можно использовать и детские фотографии, и фотографии, запечатлевшие, например, семейные торжества, спортивные успехи.

Такой светильник будет замечательным подарком вашим друзьям и близким. Например, что может быть лучше, чем красивое фото внука для бабушки и дедушки! Вы, пожалуй, согласитесь, что в данном случае ваша фантазия ни чем не ограничена.

	1. Напечатайте ваши любимые фотографии на специальной бумаге для принтера. Не используйте для этого слишком плотную бумагу, так как она не будет пропускать достаточно света
	2. Используйте шаблон для сверления и просверлите отверстия. Затем вырежьте снимки необходимого формата и зафиксируйте их на бесцветной прозрачной пленке
	3. Вначале прикрепите к рамке светильника лист оргстекла, затем пленку с фотографией, затем еще один лист оргстекла. Прочно скрепите все элементы посредством винтов, после чего обрежьте выступающие кромки пленки
	4. Такие интересные светильники выпускаются в разных цветовых вариантах

Со значительным подорожанием электрической энергии потребители стали все чаще задумываться о замене стандартных источников освещения светодиодными, которые помогают значительно сократить расходы на электричество. Но еще не каждый может позволить себе приобрести достаточно дорогостоящие светильники, выполненные на светодиодах. В результате народные умельцы научились делать такие светильники самостоятельно в бытовых условиях.

В этой статье:

Что собой представляют осветители со светодиодными элементами

Светодиоды - это электронные полупроводниковые устройства, которые излучают световой поток после прохождения через них электротока. На рынке светотехнического оборудования такие приборы освещения появились примерно 15 лет назад и сразу завоевали огромную популярность. Но были доступны не всем, так как очень дорого стоили. Сегодня цена такого светового оборудования тоже довольно высокая, но уже в разы меньше.

Сегодня такие устройства освещения представлены на рынке в широком ассортименте. Разные модели отличаются размерами, формой, мощностью, предназначением, дизайнерским оформлением, цветовыми оттенками. Отдельно можно приобрести и комплектующие для изготовления светотехнического оборудования своими руками в домашних условиях. Если придерживаться пошаговой инструкции по изготовлению светодиодного светильника для дома, то, чтобы его сделать, необязательно быть опытным радиолюбителем.

К сведению! Самые простые устройства способны работать от напряжения всего в 3-5 В (мощность стандартной батарейки). Конечно же, такой светильник годится для эксплуатации только как фонарик или для подсветки, к примеру, домашних цветов. Как же сделать более серьезную осветительную светодиодную систему?

Конструктивные особенности, принцип работы светодиодного оборудования

Перед тем как начать самостоятельно изобретать светодиодный прибор освещения, рекомендуется разобраться в его конструкции и принципе работы.

Диод представляет собой полупроводниковый элемент, который пропускает через себя электрический ток в одном направлении. В процессе рекомбинации электронов происходит образование энергии и излучение фотонов, в результате чего выделяется световой поток, тепло.

В светодиодном устройстве отвод тепловой энергии - это основной нюанс, на который необходимо обращать внимание при самостоятельной сборке светильника, так как повышенная температура может послужить причиной преждевременного выхода из строя самодельной конструкции. Поэтому обязательным элементом конструкции такого светотехнического устройства является радиатор охлаждения.

Самая простая конструкция радиатора представляет собой подложку, изготовленную из алюминия, непосредственно на которой размещаются светодиодные элементы. Но этого недостаточно для полноценного теплового отвода в оборудовании с более чем тремя полупроводниками. Для таких осветительных устройств предусмотрены специализированные стальные конструкции радиаторов. В бытовых устройствах им является сам корпус люстры.

Лед-изделие комплектуется не только радиатором. В его конструкцию также входят рассеиватель и отражатель светового потока, которыми вполне могут быть линза и рефлектор. Светодиодные элементы чаще всего производят в уже готовой сборке.

Важно! Чтобы осветитель не раздражал органы зрения достаточно ярким излучением света, рекомендуется дополнительно накрывать корпус изделия матовой колбой.

Сборка светодиодного осветителя своими руками

Прежде чем собирать прибор освещения, нужно проверить светодиоды на работоспособность, измерить сетевое напряжение.

Также важно понимать, что в случае неверного подсоединения отдельных элементов схемы может произойти взрыв. Обычно неправильная сборка устройства заключается в некачественной спайке составляющих.

При проведении измерений падения токового напряжения светодиодного источника рекомендуется пользоваться специальным измерительным устройством - мультиметром. Чаще всего для подобных самодельных конструкций берется напряжение 12 В.

В нашем случае светодиодная конструкция рассчитана на 220 В сети переменного тока.

К сведению! Высокая светоотдача на диодах достигается при токе 20-25 мА. Дешевые элементы будут излучать неприятный световой поток голубоватого цвета, который при этом негативно влияет на органы зрения. Рекомендуется дополнительно использовать красные светодиоды (к примеру, на 10 белых 4 красных).

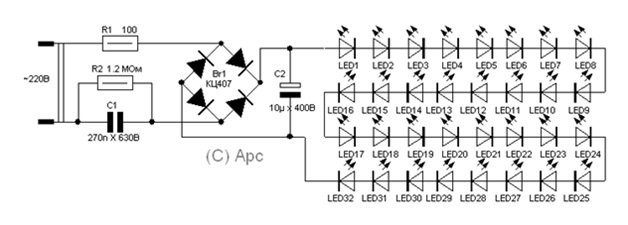

Схема сборки LED-светильника

Схема достаточно простая. Она была разработана для питания светодиодных элементов непосредственно от сетевого напряжения, без применения дополнительного источника питания.

Важно! Недостаток подобной схемы - все входящие в нее составляющие не изолированы от сети, соответственно, осветитель не имеет защиты от поражения электротоком. Поэтому при сборке оборудования необходимо быть предельно осторожными. Но впоследствии можно будет произвести изоляцию.

Комплектующие детали для сборки прибора

Для защиты электросхемы от перепадов напряжения используется резистор (сопротивление 100 Ом). Если такой отсутствует, тогда рекомендовано использовать модный диодный выпрямительный мост.
Для ограничения силы электрического тока, нужной для нормального функционирования светодиодных элементов, предназначен конденсатор 400 нФ. Если нужно, можно добавить еще диоды. Потребление тока в сумме не должно выходить за установленные конденсатором пределы. Важно убедиться, что применяемый конденсатор для электрической схемы рассчитан на напряжение от 350 В (данный параметр должен превышать сетевое напряжение в 1.5 раза).
Для обеспечения стабильного свечения без мигания светового потока используется конденсатор 10 мкФ. Напряжение данного элемента должно быть больше напряжения светодиодов, соединенных последовательно в цепи, в процессе эксплуатации.

Пошаговая инструкция по сборке основания для светодиодного осветителя

Разбираем осторожно лампу или торшер, чтобы не нанести повреждение цоколю. Очищаем его, при помощи спиртосодержащего раствора обезжириваем поверхность. Особенное внимание стоит уделить зачистке отверстия (убирается лишний припой, производится обезжиривание). Эти процедуры обязательны для дальнейшей качественной пайки элементов цоколя.
Вставляем в цоколь резистор (100 Ом), два конденсатора (каждый 220 нФ, 400 В).
С помощью обычного паяльника припаиваем крохотный выпрямитель и диодный мост, который был приготовлен заранее. Все поверхности обрабатываем, но аккуратно, чтобы не повредить уже вмонтированные компоненты.
Проводим изоляцию конструкции. Для этих целей подойдет монтажный клей из пистолета, поливинилхлоридная трубка. Но рекомендуется использовать специальное изолирующее средство, которое заполнит все пустое пространство между компонентами, при этом лучше их зафиксирует на месте.

Основание для будущего осветительного прибора готово!

После проведенных манипуляций можно приступать непосредственного к сборке самого светильника на энергосберегающих светодиодах.

Инструкция по монтажу светодиодных элементов

За основание берем монтажную плату, которую можно приобрести в любом магазине радиоэлектронных товаров. Можно разобрать какой-нибудь старый электротехнический прибор, непригодный к эксплуатации (в данном случае плату нужно очистить от ненужных элементов).
Важно! Предварительно каждую плату проверяем на работоспособность, чтобы наша работа была проделана не зря. Особое внимание стоит уделить светодиодным контактам, при необходимости производим их дополнительную зачистку, после чего зауживаем.
Далее собираем конструктор: припаиваем четыре предварительно подготовленные платы к конденсатору, изолируем всю конструкцию специальным средством. Осуществляем проверку качественного соединения между собой отдельных диодов.
Платы должны быть расположены друг от друга на одинаковом расстоянии. Это необходимо для равномерного распределения освещения в процессе работы осветительного устройства.
Подпаиваем конденсатор 10 мкФ без дополнительных проводов, резистор 100 Ом (к любой плате). Производим изоляцию всех контактов.
Изделие готово! Проверяем работоспособность.

Оргстекло для торцевой подсветки – красивое и практичное решение для дома, квартиры, офиса. Через полотно свет равномерно распространяется и преломляется.

Таким образом, в помещении создается атмосфера уюта.

Рисунок на стене выглядит органично не только выполняя декоративную функцию, но и освещая пространство в любое время суток.

В интерьере торцевую подсветку используют по нескольким причинам. Во-первых, она смотрится необычно, создавая рассеянный световой поток. Во-вторых, такое решение практично: удается организовать качественную подсветку, потребляющую минимум электричества. И финальный аргумент – сочетание эстетики и функциональности.

Торцевая подсветка способна обеспечить приятную атмосферу в доме

Подсветка полотен применяется в тандеме со следующими конструкциями:

потолочными панелями;
фальш-окнами или фреймлайтами;
панелями кухонного фартука;
полками;
поручнями лестниц и т. д.

Фактически можно воплотить в реальность любую задумку.

: «Профиль для торцевой подсветки»

Из этого видео вы узнаете, как сделать профиль для торцевой подсветки.

Популярно сегодня оформление торцевой подсветки в сочетании с фальш-окном. Фреймлайт – панно, куда помещают плакат с иллюстрацией. Любой пейзаж, фото или картина обретают новый вид. Помимо декоративной функции, уникальное панно создает дополнительное освещение.

Конструкцию поставляют уже готовую, пользователю нужно вставить постер с изображением. Часто в качестве картинки используют имитацию вида из окна, разные пейзажи, фото.

Постер с легкостью можно в любой момент заменить. Летняя улица легко сменится на осенний парк или зимний лес. Фреймлайты удобны в использовании, так как оснащены клик-профилем.

За счет этого верхняя часть отщелкивается и защитный модуль снимается. Также применяется вариант с конструкцией «Магнетик». В его системе для закрепления полотна используются магниты.

C помощью фальш-окна можно имитировать любой вид из окна, который вы захотите

Пошаговая инструкция

Оформление стекла для торцевой подсветки по силам любому домовладельцу. Об особенностях процесса по порядку:

Из оргстекла вырезаем светового панно нужных размеров и формы. Для этого используем ножовку, электролобзик и пр.
Края обрабатываем, в торце делаем выемку для светодиодных компонентов.
Наносим рисунок на самоклеющуюся бумагу и приклеиваем к полотну.
С помощью скальпеля вырезаем контур.
Электрической дрелью по намеченной линии гравируем стекло.

: гравировка на оргстекле своими руками.

Теперь нужно собрать схему. Берем светодиоды и припаиваем к их плюсовым выводам по резистору. Изолируем контакты термоусадками. С помощью акрилового клея крепим светодиоды в торцевые отверстия полотна. Чтобы проверить исправность системы, соединяем плюсы и минусы по жилам, присоединяем к держателю батарей.

В итоге получиться отличный ночной светильник, собранный самостоятельно.

Вы сможете сделать красивый светильник из оргстекла, если будете придерживаться инструкции

Материалы и инструменты

Решили самостоятельно делать торцевую подсветку? Позаботьтесь, чтобы все необходимое было под рукой:

акриловое полотно;
профиль из алюминия;
светодиодная лента;
небольшой блок питания на 12V.

Если панно должно располагаться в помещении с повышенной влажностью, нужна специальная лента. Рассматриваете фальш-окно как вспомогательный источник света? Тогда потребуется светодиодная лента с повышенной производительностью.

Из инструментов обычно используют ножовку, электрический лобзик, дрель, крепежные компоненты и пр.

Для работы светильника из оргстекла вам понадобиться блок питания на 12В

Подготовка акрила

Важно обеспечить равномерное освещение панели. Нам понадобится акрил высокого качества. Сбалансированное насыщенное свечение гарантируют диффузные компоненты.

Они появляются в листах акрила при его специальной подготовке. Дома такую обработку выполнить невозможно, поэтому нужно приобретать уже готовое полотно, соответствующее всем параметрам.

Толщину оргстекла определяют с учетом габаритов световой панели.

Торцы в акриловом полотне должны быть отполированы. В кусок, где нет светодиодных компонентов, наносим светоотражающий материал. При изготовлении акрил покрывается защитной пленкой. Она предотвращает повреждение полотна, перераспределение света. Удаляют пленку перед установкой конструкции в профиль.

Сборка профиля

В вашем распоряжении компоненты алюминиевого профиля. Нарезаем их по нужным размерам под углом в 45°. Затем соединяем части, используя уголки.

Три стороны готовы, теперь по всей внутренней части устанавливаем светодиодные компоненты. Заранее присоединяем провода для обеспечения контакта с блоком питания. Адаптер на 12V способен обеспечить энергией ленту длиной до 5 м.

К верхней части профиля привинчиваем как минимум 4 крепежа для дальнейшего монтажа на стену.

Профили из алюминия для фальш-окна нужно крепить под углом в 95°

Работы со световой панелью

Три стороны профиля собраны и закреплены светодиодные компоненты, начинаем установку световой панели. Нам нужен рефлектор – лист, отражающий свет. Заводим его в профиль.

Также добавляем в конструкцию лист акрила, пленку с изображением, защитное покрытие. Полотно устанавливаем над светодиодными компонентами. Это способствует хорошему светорассеиванию.

В конце крепим последнюю сторону профиля.

Важный нюанс: постер нужно печатать на бэклит-пленке – так достигается хорошее светопропускание. Чтобы конструкция стала более жесткой, в нее вставляют задник с достаточной толщиной.

Монтаж на стену

Световая панель готова, теперь нужно ее закрепить. К стене с помощью дюбелей монтируются крюки. Осталось навесить фальш-окно и подключить блок питания.

Применяя простые технологии, удастся собственными силами оформить современный дизайн в любом помещении. Торцевая подсветка акрила создаст атмосферу уюта, при необходимости выполнит практичную функцию.

Источник: https://polikarbonat.guru/orgsteklo/orgsteklo-dlya-tortsevoj-podsvetki.html

Гравировка на оргстекле: описание процесса

Гравировка лазером на оргстекле представляет собой нанесение надписи или рисунка и считается сегодня одной из востребованных технологий. Изображения, получаемые при гравировке интересны, получаются привлекательными и неповторимыми.

Красивая гравировка на оргстекле

Лазерная технология позволяет наносить надписи даже на небольшие и очень хрупкие изделия. Сегодня новая технология способна создавать на поверхности оргстекла векторные рисунки, растровые фотографии в любом разрешении.

Такой элемент декорирования используется в рекламных вывесках.

Технология гравирования

Изображения на оргстекле будут выглядеть по-разному на искусственном стекле, все зависит от технологии с помощью, которой было произведено стекло.

Если стекло из пластика изготовлено с помощью литья, то поверхность у гравировки получается мягкой, похожей на бархат, зато на поверхности экструдированного акрила изображение будут грубыми и зернистыми по своей структуре.

При помощи глубины гравировки и регулировании наклона луча можно получить довольно разные и восхитительные эффекты в декорации. Например, в изображениях появляются надписи с тенями или получаются картинки с зеркальным изображением.

Все это удачно используется при создании вывесок с объемными буквами или табличек с подсветками.

Процесс лазерной гравировки

Гравировка по оргстеклу всегда наносится с тыльной стороны изделия акриловой пластины, так как так удобнее просматривать всю лицевую сторону, где получается высеченное изображение.

Процесс начинается с удаления защитного слоя с той стороны поверхности, на которую планируется нанести изображение. С лицевой стороны гравировщик защитный слой оставляет нетронутым, чтобы не нанести случайно повреждения на поверхность.

Удаление слоя с материала заготовки происходит сфокусированным лазерным пучком при самой максимальной мощности.

Такой процесс и служит причиной возникновения запланированного изображения, он основан на растровой технологии, когда лазерным лучом прожигаются не линии, а точки.

Изображение на поверхности получается правильным управлением всеми параметрами лазерного излучения. Качество изображения зависит от свойства вещества в материале, на который наносится рисунок.

На органическом стекле гравировка должна проходить с малой мощностью, но на высокой скорости. От мощности зависит качество нанесения изображения. Например, для создания надсечек на поверхности нужно подбирать небольшую мощность, если увеличить ее, изделие может деформироваться.

Ручная гравировка органического стекла

Не всегда гравировка может осуществляться на станке, если есть специальный инструмент, то гравировку можно выполнить в домашних условиях. Для гравировки своими руками понадобится аппарат «гравер».

Перед тем как приступить к процессу гравировки своими руками, посмотрите видео о работе аппарата по гравировке. Сам процесс будет проще, если выполнять его поэтапно по инструкции:

Подготовьте эскиз, если вы не обладаете талантом художника, то просмотрите картинки на фото, может это поможет вашей фантазии.
Подготовленный рисунок нужно будет скопировать на поверхность оргстекла. С этим все просто: на изображение кладется оргстекло и вырисовывается картинка с помощью фломастера.
Работа на приборе осуществляется с помощью гибкого вала, он регулирует режущую часть механизма.
Гравировка осуществляется режущей частью насадкой, которая может быть разной, в зависимости от рисунка.
Чтобы процесс прошел качественно нужно немного «прорепетировать» на остатках оргстекла. Таким образом, можно подобрать правильно насадку для вашего рисунка.
Так же, как и на станочной гравировке не нужно работать на большой мощности, можно повредить поверхность изделия.
Весь процесс сводится к тому, что происходит утопление насадки на запланированную глубину.
Конечно, опытный мастер сможет держать насадку на одном и том же уровне, а вот новичку придется сделать ограничитель, с помощью пластыря или изоленты.
У вас в процессе гравировки на поверхности будет накапливаться пыль, убирать ее тряпкой не стоит, можно поцарапать поверхность, так что используйте пылесос.

Все полученные декоративные изображения на стекле может украшать торцевая подсветка. Оргстекло для торцевой подсветки должно обладать значительной толщиной. Конструкцию со светодиодами сделать легко, нужно просто подсоединить провода на перекладины кронштейна, и закрепить все это на тыльной стороне оргстекла.

Источник: http://propolikarbonat.ru/gravirovka-na-orgstekle

Ангельские глазки своими руками. Из оргстекла, светодиодной ленты

Каждый владелец в тайне мечтает об улучшении внешнего вида своего железного коня. Приятно, когда машина выглядит дороже, чем стоит на самом деле.

Тюнинг фар - один из распространенных способов изменения внешности.

Очень популярна установка в оптические элементы светящихся колец, в народе именуемых ангельские глазки своими руками.

Есть три способа обзавестись модным аксессуаром:

купить готовые к установке;
сделать из прозрачного оргстекла и отдельных светодиодов;
сделать на основе светодиодной ленты.

Первый способ отметаем сразу - скучно, да и описывать практически нечего. А вот на оставшихся остановимся подробнее.

Ангельские глазки на основе колец из оргстекла

Для того, чтобы изготовить светящиеся кольца в фары либо противотуманки по первому способу, нам понадобятся:

Гнутая заготовка из оргстеклапрозрачный пруток из оргстекла;
светодиоды: по 2 шт. на кольцо;
резисторы: один на каждую пару светодиодов;
паяльник и припой;
провода;
термоусадочная изоляционная трубка;
строительный фен;
цилиндр подходящий по диаметру к отражателям фар;
дрель и сверла;
надфиль;
прозрачный клей.

Прозрачный пруток можно приобрести в строительном супермаркете - такие используются в жалюзи. В качестве цилиндра подойдет любая банка, совпадающая по диаметру с отражателем. Если фары не круглые, тогда процесс гибки прутка будет сложнее - придется сделать шаблон сложной формы самостоятельно из подручного материала.

Для начала измеряется длина окружности будущего кольца. Затем отрезают кусок прутка нужного размера, и в его торцах высверливают отверстия под светодиоды. Теперь пруток можно гнуть.

Чтобы оргстекло стало мягким, его нагревают строительным феном. Для изготовления кольца размягченный пруток оборачивают вокруг шаблона, и ждут, пока он не станет снова твердым.

Теперь можно установить светодиоды в заранее высверленных углублениях на торцах. Крепить можно с помощью прозрачного клея. Его капают в углубление и вставляют светодиод.

Для лучшего рассеивания на полученном изделии нужно сделать насечки глубиной 0.5 мм через равные расстояния (легче всего с помощью ножовочного полотна или надфиля). Чтобы не мучиться с кропотливой работой, можно нарезать резьбу на еще прямом прутке с помощью подходящей по диаметру плашки.

Кольца с двумя светодиодами имеют существенные недостатки. Во-первых, они разомкнутые. Во-вторых, недостаточно яркие, чтобы использовать в качестве дневных ходовых огней. Ангельские глазки из светодиодной ленты лишены таких недостатков. Для их изготовления понадобятся:

лист оргстекла толщиной 5-7 мм;
полотно от ножовки по металлу;
приспособления для вырезания круглых отверстий большого диаметра (балеринка);
лента с большим количеством светодиодов на метр длины;
пленка рассеивающая;
прозрачный клей;
скотч термостойкий. Алюминиевый;
паяльник, припой;
провода с клеммами;
термоусадочная трубка.

Для начала размечают на листе оргстекла будущие кольца. Затем выпиливают их, сначала по внешнему диаметру. Выпиливать их следует только ручным лобзиком или балеринкой. Если использовать электролобзик, оргстекло будет плавиться в месте реза.

Полученный круг проверяют по месту на фаре, если необходимо, корректируют размер. После проверки можно выпиливать внутреннюю часть.

Для лучшего свечения снаружи кольца обклеивают специальной рассеивающей пленкой. Если ее нет, то можно сделать насечки ножовочным полотном или просто заматовать мелкой наждачной бумагой.

Теперь можно установить ленту. Прежде, чем приклеивать, нужно аккуратно прикрепить маленькие кубики - шести штук будет достаточно - из оргстекла между светодиодами таким образом, чтобы расстояние между диодами и поверхностью кольца получилось около двух мм. К готовому кольцу лента крепится путем приклеивания этих кубиков.

Перед тем, как закрепить ленту на кольцах, к ней нужно припаять провода и залить места пайки силиконовым герметиком.

Готовые кольца уже можно проверить, подключив их к источнику питания 12 вольт.

Подключение к питанию

Готовые ангельские глазки обычно подключают к питанию габаритных огней автомобиля.

Это самый простой и эффективный способ, так как не нужно прокладывать дополнительную проводку и делать отдельный выключатель.

Обязательно следует соблюдать полярность - в отличие от обычной лапы накаливания светодиод как попало не подключишь. Если перепутать плюс и минус, он гореть не будет.

Требуется аккуратно просверлить в отражателе фары либо противотуманки небольшое отверстие, только чтобы в него проходили провода. После окончательной установки кольца и сборки фары, его нужно будет залить герметиком.

Питание ленты подключают к бортсети с помощью штатной проводки к габаритным огням, соблюдая полярность.

Подобным образом можно изготовить и установить ангельские глазки своими руками не только в фары автомобиля. Противотуманки тоже можно украсить светодиодными кольцами. Фары мотоциклов и скутеров тоже будут прекрасно смотреться, если установить в них самостоятельно изготовленную светодиодную подсветку.

Источник: http://AutoLirika.ru/tuning/angelskie-glazki-svoimi-rukami.html

Как сделать рекламную вывеску из светодиодов?

Светодиодная вывеска-реклама – самый лучший способ привлечь клиентов или будущих покупателей, а также простых прохожих. На данный момент используются так называемые лайтбоксы или объемные надписи. Успех будет достигнут при соблюдении трех правил:

Качество конструкции должно быть высоким.
Дизайн должен выделяться из серой массы.
Подсветка делается из ярких, красочных светодиодов.

Лайтбокс – зачастую прямоугольная конструкция с встроенной подсветкой внутри. Подобные вывески применяются повсеместно. Такая реклама, сделанная своими руками, очень эффективна. Короба с подсветкой имеют различную форму, высоту и ширину, но их классифицируют по конструктивным особенностям:

Односторонние.
Двусторонние.

Внутренняя реклама.
Наружная реклама.

Передняя часть короба

Транслюцентные баннеры являются самыми дешевыми, но к ним нужна более дорогая система натяжки или приходится применять жесткую конструкцию.

Самый часто используемый материал – молочный акрил. Его главное свойство – это рассеивание света, тем самым визуально он делает подсветку ровной.

Вывеска с подсветкой, сделанная своими руками

Альтернатива акрилу – полистирол. Его используют из-за дешевизны, но он более хрупок и подвержен воздействию окружающей среды.

Нанесение изображения на короб

На перед короба наносится пленка или же аппликация из виниловых пленок. Печать на пленке давно устарела, так как быстро выгорает на солнце и теряет свои краски.

Того же не скажешь про виниловую аппликацию. Она намного красочнее, практичнее и почти не портится.

Есть, конечно, и недостаток – она очень дорого стоит, и монтаж требует определенных знаний.

Боковая поверхность короба

Если речь идет о небольшом коробе, то можно использовать алюминий или пластик в качестве профиля. Эта часть выполняется в абсолютно разных размерах и формах. Но лучше всего делать короба не шире 180 мм, так как затраты на освещение значительно увеличатся.

Задняя часть короба

Лучший вариант для задней части – оцинкованная сталь, так как она не подвержена коррозии и весьма прочна. Немаловажно и то, что она имеет низкую стоимость. Также задняя часть может изготавливаться и из других непрозрачных материалов – пластмассы, композитной панели.

Подсветка короба

Чтобы осветить короб, зачастую применяются люминесцентные лампы. Они очень дешевые и практичные, при этом выдают неплохой световой поток, но они сильно греются. На смену им пришли светодиодные ленты, так как они лучше по всем параметрам.

Неоновая вывеска ярко светится ночью

Для освещения фигурных вывесок используют неоновые лампы.

Изготовление короба

Наверное, каждый мужчина мечтал сделать светящуюся вывеску своими руками. И каждый задавал вопрос – а как сделать? Рассмотрим данный процесс по этапам.

На компьютере нужно сделать макет будущего изделия 1:1. Есть специальная программа – Corel Draw.
После вырезаем полученное изображение при помощи плоттера.
Теперь нужно нанести монтажную пленку от центра к краям и обрезать лишнее.
Затем нужно вырезать алюминиевый профиль и не забыть учесть длину ламп.
Монтируем третью часть короба (только профиль и уголки).
Теперь нужно изготовить заднюю крышку и вставить ее в короб.
Пришло время приготовить нужный инструмент для монтажа.
Изготавливаем держатели для ламп. Крепятся они на заднике короба с помощью саморезов.
Далее монтируем лампы к держателям и подключаем проводку. После чего ее нужно изолировать.

При применении светодиодных лент задача упрощается до минимума, так как монтаж крайне прост. Нужно снять защитную пленку и правильно прикрепить ленту к панели.

После следует вырезать из оргстекла переднюю часть и обработать ее от заусенцев.
Сняв защитную пленку, можно приступать к размещению текста.
Сверлим отверстия для отвода влаги в нижней полке.

Опираясь на вышесказанное, можно также сделать неоновую вывеску и светящиеся таблички.

Получается, что собственными силами можно изготовить прекрасный рекламный щит или вывеску. Нужно только лишь правильно подобрать материал и прибор освещения. На данный момент лучше всего использовать светодиодные ленты.

Источник: https://LampaGid.ru/osveshchenie/proizvodstvo/svetodiodnaya-vyveska

Как сделать красивую подсветку стекляных полок из светодиодной ленты своими руками

Одним из наиболее часто встречаемых элементов домашнего интерьера является стекло. Из стекла сегодня делают разнообразные полочки, как в шкафах, так и в отдельном виде, а также дверцы для гарнитуры.

Настенные стеклянные полки сами по себе в интерьере уже имеют отличный внешний вид.

Но светодиодная подсветка, которая легко устанавливается на такие полки своими руками, поможет им заиграть неповторимыми цветами.

Но чтобы настенные полки засверкали в интерьере, необходимо знать, как особенности стеклянных изделий, так и этапы установки светодиодной ленты. О том, как сделать светодиодную подсветку своими руками расскажет наша сегодняшняя статья.

Особенности полок из стекла

В современном интерьере изделия из стекла стали неотъемлемой частью внутреннего убранства дома или квартиры. Из стекла сегодня делают следующие изделия, которые пользуются у населения особой популярностью:

настенные полки;
этажерки;
стеклянные секции шкафов;
обычные полки.

Обратите внимание! Стекло также часто является элементов межкомнатных дверей, осветительных приборов (настенные или потолочные светильники), а также в качестве разнообразных декоративных элементов в интерьере.

Стекло в интерьере

Использование стеклянных элементов допускается практически во всех домашних помещениях.

Но вот использование светодиодной подсветки таких стеклянных изделий позволит добиться следующих положительных моментов:

визуальное расширение пространства комнаты. Такое дизайнерское решение актуально для малогабаритных помещений. Оно позволяет совершенно по-иному взглянуть на помещение;
позволяет сделать помещение более светлее;
придает помещению изысканности и необычности, а также воздушности и атмосферы праздника;

Освещение стеклянных полок для придания соответствующей атмосферы

создает локальное и декоративное освещение в помещении;
позволяет визуально разграничить пространство;
дает возможность создать в любой комнате дома определенную атмосферу.

Стоит отметить, что светодиодное освещение в силу ряда своих особенностей, особенно при использовании светодиодной ленты, дает возможность абсолютно любому человеку сделать такую подсветку своими руками.

Особенности создания локального освещения

Подсветка стеклянных изделий (например, полок) с помощью светодиодной ленты обладает массой преимуществ, среди которых стоит выделить следующие моменты:

подходит для подсветки любых полок;
каждую полку можно оборудовать лентой разного цвета, что добавит красок в любой интерьер;

Разноцветная подсветка

led можно установить на любую поверхность, в том числе и стекло;
простой монтаж, который легко реализуется своими руками;
подсветка, при использовании одновременно с многоцветной светодиодной лентой (RGB-изделия) контроллера, может быть разноцветной и управляться с помощью пульта дистанционного управления.

Обратите внимание! Сегодня для светодиодной подсветки доступны все цвета радуги и оттенки. Для этого в схему работы светодиодной ленты необходимо подключить своими руками контроллер. Такая подсветка полок в интерьере будет иметь особенно привлекательный внешний вид.

Использование в схеме контроллера позволит совершать следующие манипуляции:

менять цвета свечения подсветки;
изменять яркость свечения;
добавлять мерцание.

Такие режимы позволят создать в вечернее время наиболее подходящую ситуации атмосферу и привнесут в вашу жизнь яркости и красок. При этом наиболее эффектно свечение светодиодной ленты будет характерно именно для стеклянных полок.

Освещение полок с цветами

Особенно полезным и эффектным будет освещение тех стеклянных полок, на которых размещены комнатные горшки с цветами. Для них дополнительное освещение, особенно для тропических сортов, будет очень полезной, так как является неотъемлемой частью удачного выращивания растений в домашних условиях.

Варианты и способы установки локального освещения

Торцевая подсветка

Сделать своими руками подсветку с помощью led для стеклянных полок можно несколькими способами. Настенные полки из стекла можно подсветить следующими способами:

торцевая подсветка. Для того чтобы создать такую подсветку полки, led нужно устанавливать на обратной стороне полкодержателя. Допускается крепление к плоскости полкодержателя. В результате такого расположения осветительного прибора, свет получается равномерным;

классическая или традиционная подсветка. Здесь настенные полки будут освещаться снизу или сверху.

Обратите внимание! Какой бы способ монтажа led своими руками на стеклянную полку вы бы не выбрали, свет от нее не должен светить в глаза.

Традиционная подсветка полок

Очень часто настенные стеклянные полки изготавливаются не из прозрачного, а из матового стекла. При наличии матовых полок в интерьере размещение led можно проводить любым из вышеописанных методов.

Пошаговая инструкция создания локального освещения

Установить на настенные полки светодиодную подсветку можно в несколько этапов:

подключение изделия к компонентам схемы;
установка на поверхность полки.

Рассмотрим каждый этап более детально.

Подключение компонентов схемы

Прежде, чем приступать к монтажу led, необходимо сказать, что это низковольтная продукция. Поэтому, чтобы она работала от стандартной сети питания в 220 вольт, к ней нужно подключить блок питания соответствующей мощности. Схема подключения изделия к такому преобразователю приведена ниже.

Схема подключения ленты к блоку питания

Кроме блока питания, в данную схему может подсоединяться контроллер (при использовании многоцветной продукции). Его подключение осуществляется по следующей схеме.

Схема подключения ленты с контроллером

Главное здесь правильно подсоединить провода, с соблюдением их полярности. Если этого не сделать, то подсветка не будет работать.

Размещение источника света на поверхности изделий

Очень часто для подсветки полок из стекла с помощью led используют специальный анодированный профиль из алюминия.

Алюминиевый анодированный профиль

Этот профиль вставляется в стекло. Оптимальным решением будет использовать профиль шириной в 8 мм. При этом сам источник света останется незаметным, что является основным требованиям для такого рода работ.

Обратите внимание! Использование специального профиля поможет создать эффект отражения света от краев полок.

При установке профиля работа проводится по следующему алгоритму:

вначале необходимо обрезать профиль под длину полки;
с отрезанного куска профиля следует удалить все выступы. В противном случае дальнейшая установка источника света будет проводиться со значительными трудностями;
после этого в профиле сверлим отверстия для его крепления;
крепление профиля к стеклянной поверхности может осуществляться с помощью пластиковых дюбелей и саморезов.

Обратите внимание! При креплении профиля, его ровность размещение необходимо проверить с помощью уровня. Иначе в интерьере подсветка будет выглядеть криво.

Если профиль имеет открытые торцы, то установить в него led будет достаточно легко.

Вставленная в профиль лента

Кроме этого следует знать, что поскольку сама светодиодная лента оснащена самоклеящейся поверхностью, ее монтаж на поверхность стеклянной полки может проводиться и без специального профиля.

Но, в такой ситуации испускаемый источником света световой поток может бить в глаза. Чтобы это избежать, сверху на края полок можно наклеить декоративную аппликацию.

Монтаж led без профиля проводится следующим образом:

поверхность, на которую будет крепиться изделие, следует хорошо очистить от пыли и грязи, а также обезжирить. Для этого лучше всего использовать чистящие средства, специально разработанные для стеклянных поверхностей;
после этого аккуратно удаляем с основы изделия полосу, предохраняющую самоклеющийся слой от загрязнения;
устанавливаем led на нижней стороне полки. При этом ее лишь легонько прикрепляем к поверхности, чтобы при необходимости иметь возможность отрегулировать ее положение;
после этого, когда вы убедились в том, что лента размещена правильно, плотно прижимаем ее.

Установленная подсветка

Теперь осталось только замаскировать провода и элементы электрической схемы, после чего подсветка стеклянных полочек будет закончена.

Заключение

Для создания своими руками светодиодной подсветки стеклянных полок понадобится минимум материалов и времени. Подобная работа будет по силе всем желающим украсить интерьер своего дома такой необычной декоративной локальной подсветкой.

Подсвеченное светодиодами азеотропное колесо – или круглый монохромный дисплей

Вышеприведенный стоп-кадр этого анимированного дисплея не может передать всего эффекта от его работы. Но это можно себе представить, как работу старого монохромного дисплея. На самом деле, этот круглый дисплей изготовлен из многослойного акрилового листа, с нанесенными лазером изображениями, и светодиодов. Светодиоды загораются в определенное время, которое строго синхронизировано с определенным слоем акрилового листа, тем самым подсвечивая изображения.

В этом проекте, изображения нанесены на тонкие листы акрила, которые начинают светиться при торцевой подсветке края. Общий акриловый лист, содержит двенадцать акриловых слоев (как пирог) с изображениями, взятыми из известной игры для Linux - World War IV. Для идеальной синхронизации используется шаговый двигатель, который вращает акриловый диск.

Теперь немного подробнее о технической части проекта

Дисплей представляет собой серию из 12 кадров на тонких акриловых листах с кольцом светодиодов по краю, которые вспыхивают через каждую 1/12 полного оборота кольца, тем самым создавая анимацию. Шаговый двигатель, приводящий в движение многослойный акриловый диск, управляется при помощи микроконтроллера Adafruit Arduino UNO. Светодиоды подключены через мостовое соединение с шаговым двигателем. Подсчет интервалов времени выполняет контроллер Arduino, просто отсчитывая требуемое количество наносекунд между вспышками светодиодов, после каждого очередного шага двигателя.

Изображения были созданы в программе Inkscape, которая позволяет вывести изображение каждого слоя в формат PNG. Используя видео редактор Image Magick, можно получить анимированный GIF файл. Это очень удобно, для выполнения тонких корректировок изображения и времени синхронизации.

После подгонки всех кадров, они наносятся на круги акрила лазером, с двух сторон листа. Для окончательного монтажа понадобилось четыре слоя 3х мм фанеры вырезанной в виде круга, шаговый двигатель NEMA 17, два круга черной бумаги (один наклеивается на фанерное основание светодиодов, второй на край акрилового листа, что бы светодиоды светили не слишком ярко по краю листа).
